YHDELLÄ SILMÄYKSELLÄ:

Yleistä

Tämä luku koskee jokaista, joka työskentelee nosturia käyttäen, nosturin luona tai nosturin läheisyydessä.

Aluksi

Tämän tuotekäsikirjan käyttö

Tässä tuotekäsikirjassa käytetään seuraavia symboleita:

  1. Tämä on toimintaohje, joka kehottaa suorittamaan jonkin työvaiheen.
  • Tämä on toiminnan tulos ja kuvaa laitteella tapahtuvat asiat.
  • Tämä on luetelma.
Koskee vain...

Katkoviivoin kehystetty osio koskee vain määrättyjä tyyppejä, mallimuunnelmia tai optioita. Kappaleen sisällön soveltamisala on ilmoitettu kappaleen otsikossa ”Koskee vain...”.

Tuotekäsikirjaa koskevia ohjeita

Lue tuotekäsikirja huolellisesti läpi ennen työskentelyn aloittamista. Noudata aina myös lisävarusteiden ja yksittäisten komponenttien tuotekäsikirjoja.

Säilytä tuotekäsikirjaa sen jälkeen nosturin lähettyvillä. Oppaan on oltava kaikkien nosturilla tai sen luona työskentelevien henkilöiden saatavilla.

Tuotekäsikirja on luovutettava aina nosturin mukana, jos nosturi myydään, vuokrataan tms.

Käyttötarkoitus

Vaihteiston rajakatkaisija GGS on tarkoitettu ABUS-vaijerinostinten nostorajoittimiksi ylimmässä ja alimmassa koukkupaikassa. Rajakatkaisija on kytketty tällöin mekaanisesti suoraan vaijerirumpuun ja sähköisesti nosturin ohjaukseen.

  • Vaihteiston rajakatkaisijalla on kolme kytkentäpistettä, joita käytetään tavallisesti backup-rajoittimena, ylempänä nostorajoittimena ja alempana nostonrajoittimena.
  • Backup-rajoitin ja ylempi nostorajoitin on säädetty ja sinetöity tehtaalla.
  • Backup-rajoitin varmistaa nostokoneiston turvallisen pysäytyksen siinä tapauksessa, että ylempi nostorajoitin on vioittunut. Backup-rajoitin varmistaa turvallisen pysäytyksen myös siinä tapauksessa, että kiertokentän suunta on väärä.
  • Vaihteiston rajakatkaisija ilman absoluuttikulma-anturia on tarkoitettu käytettäväksi kontaktorin ohjaamissa nostureissa, jotka on varustettu ABUS-sähköjärjestelmällä 3. Absoluuttikulma-anturilla varustettu vaihteiston rajakatkaisija on tarkoitettu käytettäväksi ABUControl-järjestelmällä varustetuissa nostureissa.
  • Vaihteiston rajakatkaisijaa ei ole tarkoitettu käytettäväksi ABUS-sähköjärjestelmällä 3 varustetuissa nostureissa, jotka on varustettu myös ABULiner-taajuusmuuttajalla.

Määräykset

Laitteisto on valmistettu ja tarkastettu eurooppalaisten standardien, sääntöjen ja määräysten mukaan. Suunnittelussa ja valmistuksessa sovelletut periaatteet on mainittu vaatimustenmukaisuusvakuutuksessa tai liittämisvakuutuksessa. Näitä periaatteita tulee noudattaa myös asennuksen, käytön, tarkastuksen ja kunnossapidon yhteydessä. Tämä pätee myös voimassa olevien työturvallisuusmääräysten suhteen.

Yksittäisessä tapauksessa sovellettavat määräykset riippuvat paljolti nosturin käyttötavasta ja maakohtaisista määräyksistä. Ota selvää sovellettavista ja voimassa olevista määräyksistä työturvallisuusmääräykset mukaan luettuina ja noudata kyseisiä määräyksiä! Katso myös vaatimustenmukaisuusvakuutus tai liittämisvakuutus.

Virhevastuu

  • ABUS ei vastaa vahingoista, jotka johtuvat virheellisestä käytöstä, henkilöstön puutteellisesta koulutuksesta, virheellisesti suoritetuista työtehtävistä samoin kuin nosturiin tai nosturin komponentteihin ilman ABUSin lupaa tehdyistä rakenteellisista tai muunlaisista muutoksista.
  • Valmistajan virhevastuuseen ei voi enää vedota, jos rakenneosiin tehdään omavaltaisia muutoksia, jos nosturin tai nosturin komponenttien asennus, käyttö tai huoltaminen tapahtuu tuotekäsikirjan kuvauksista poikkeavasti tai jos nosturissa tai nosturin komponenteissa käytetään muita kuin ABUS-alkuperäisvaraosia.
  • Nosturia tai nosturin komponentteja voi käyttää turvallisesti vain, jos nosturin tai nosturin komponenttien yhteydessä käytetään ABUS-alkuperäisvaraosia.

Turvallisuusohjeita

Noudata näitä ohjeita nosturin turvallisen käytön takaamiseksi. Erityiset varoitustekstit sisältyvät lukuun, joissa kulloisiakin vaaratilanteita käsitellään.

  • Vaijerinostin ei mahdollisesti pysähdy korkeimman koukkupaikan kohdalla, mikäli vaihteiston rajakatkaisija säädetään väärin. Tällöin kuorma voi pudota ja aiheuttaa kuoleman tai loukkaantumisen. Vaihteiston rajakatkaisijan saavat vaihtaa ja säätää vain tehtävään pätevät ja ABUSin kouluttamat henkilöt.
  • Vaihteiston rajakatkaisijan yksittäiset osat on suunniteltu huolellisesti toimimaan yhdessä ja koottu tarkasti yhteen. Vaihteiston rajakatkaisija saattaa toimia virheellisesti, mikäli rajakatkaisija puretaan osiin ja korjataan tämän jälkeen. Sen vuoksi kuorma voi pudota ja aiheuttaa hengen- tai tapaturmavaaran henkilöille. Älä pura vaihteiston rajakatkaisijaa osiin äläkä yritä korjata rajakatkaisijaa. Vaihda vialliset vaihteiston rajakatkaisijat aina täydellisenä yksikkönä.
  • Vain absoluuttikulma-anturilla varustetut yksiköt: absoluuttikulma-anturin piirilevy on asennettava tarkasti vaihteiston rajakatkaisijaan, jotta piirilevyllä olevat anturit pystyvät määrittämään kiertoliikkeen signaalit luotettavasti. Absoluuttikulma-anturin piirilevyn jälkiasennus käyttöpaikassa ei ole siten mahdollista.

Vaihteiston rajakatkaisija

Vaihteiston rajakatkaisijan
laitekuvaus

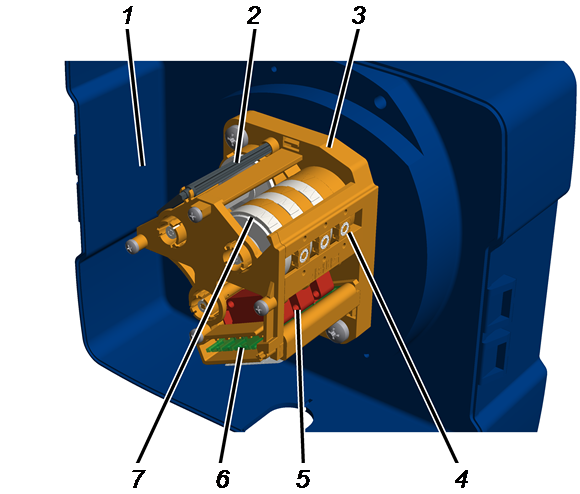

Vaihteiston rajakatkaisijan laitekuvaus
  • 1: noston rajakytkimen kotelo vaijerirummun yhteydessä
  • 2: säätöavain
  • 3: vaihteiston rajakatkaisija
  • 4: säätöruuvi
  • 5: mikrokytkin
  • 6: liitäntä nokkakytkimen piirilevyssä
  • 7: nokkarengas

Absoluuttikulma-anturin
laitekuvaus

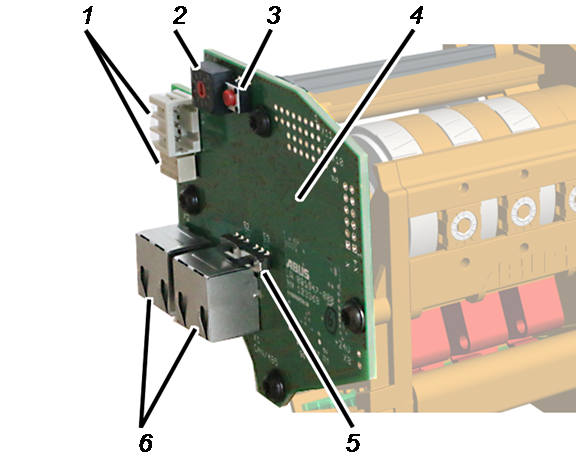

Absoluuttikulma-anturin laitekuvaus
  • 1: rele ja riviliitin lisäkytkentätoimintoja varten (optio)
  • 2: kiertokytkin laiteosoitteen asettamiseen (optio)
  • 3: painike laiteosoitteen palauttamiseen
  • 4: piirilevy
  • 5: päätevastuksen kytkin
  • 6: CAN-väyläverkon ja Modbus-verkon liitäntä

Tekniset ominaisuudet

Vaihteiston rajakatkaisija:

  • Vaihteiston rajakatkaisija toimii ABUS-vaijerinostinten noston rajoittimena ylimmän ja alimman koukkupaikan kohdalla.
  • Laitteen vakio-ominaisuuksiin kuuluu 3 kytkentäpistettä, joita voi käyttää 92 köysirummun kierroksen alueella. Rajakatkaisijasta on toimitettavissa vaihtoehtoisesti pitkille koukun siirtomatkoille tarkoitettuja versioita, joita voi käyttää 137, 190 ja 280 kierroksen alueella. Saatavissa on niin ikään ABUCompact-ketjunostimille tarkoitettuja versioita.
  • Kytkentäpisteiden kytkentätoiminnot on toteutettu vaihtokoskettimina käytettävien mekaanisten mikrokytkinten avulla.
  • Säädettävät kytkentäpisteet voi peittää ja suojata sinetin avulla.
  • Vaihteiston rajakatkaisijan yhteydessä on säätöavaimella varustettu työkalupidike. Säätöavaimessa on osoitin, jonka avulla säätö on helppo lukea.
  • Vaihteiston rajakatkaisijaan voi lisäksi asentaa absoluuttikulma-anturin, jonka välityssuhde on 1:1 vaijerirummun kierrosnopeuteen nähden.
  • Vaihteiston rajakatkaisija on varustettavissa valinnaisesti ABUS-absoluuttikulma-anturilla AWG, jota älykäs nosturin sähköjärjestelmä ABUControl voi käyttää hyväkseen.

Vaihteiston rajakatkaisija:

Alempi nostorajoitin

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Getriebegrenzschalter\GGS\Leist BewBegr.png
Ylempi nostorajoitin
  • Vaijerinostimessa on vaihteiston rajakatkaisija, joka toimii mekaanisena noston rajakatkaisijana. Se on suorassa yhteydessä vaijerirumpuun. Katkaisija huolehtii siitä, että kuormakoukku ei liiku korkeimman koukkupaikan yläpuolelle tai alimman koukkupaikan alapuolelle.
  • Kytkentäpiste ylhäällä on "ylempi nostorajoitin" (keskimmäinen säätöruuvi), kytkentäpiste alhaalla on puolestaan "alempi nostorajoitin" (vasen säätöruuvi).
  • Nostomoottori pysähtyy kuormakoukun saavuttaessa nostorajoittimen kytkentäpisteen ylhäällä tai alhaalla.
U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Getriebegrenzschalter\GGS\Leist Backup.png
Backup-rajoitin
  • Turvallisuuden parantamiseksi vaihteiston rajakatkaisijalla on vielä yksi kytkentäpiste. Kyseessä on "Backup-rajoitin" (oikea säätöruuvi). Se sijaitsee ylemmän nostorajoittimen yläpuolella ja toimii lisäkytkentäpisteenä noston aikana.
  • Jos ylempi nostorajoitin ei enää toimi (esim. vioittuneiden kontaktorin koskettimien, väärin kytketyn kiertokentän tms. takia) ja kuormakoukku liikkuu tämän vuoksi ylemmän nostorajoittimen kytkentäpisteen yli, backup-rajoitin kytkee pääkontaktorin ja siten koko nosturin pois päältä. Backup-rajoitin on säädetty ja sinetöity tehtaalla.

Vaihteiston rajakatkaisija - koukkua ei siirretä käytön aikana toistuvasti ylemmän nostorajoittimen kohdalle:

  • Kuormakoukkua ei saa siirtää normaalin käytön aikana ylempään nostorajoittimeen saakka. Jos koukku siirretään ylemmän nostorajoittimen kohdalle, kuormakoukku pysähtyy ylemmän nostorajoittimen kytkentäpisteessä. Backup-rajoittimen kytkentäpiste sijaitsee ylempänä kuin ylemmän nostorajoittimen kytkentäpiste eikä se voi siksi normaalitapauksessa kytkeytyä.
  • Backup-rajoitin saattaa kuitenkin kytkeytyä, jos noston rajakatkaisija on säädetty väärin tai jos rajakatkaisijassa ilmenee teknisiä vikoja. Tällöin Backup-rajoitin täytyy ohittaa, jotta nosturi voidaan käynnistää uudelleen. Ota tässä tapauksessa yhteys ABUS-huoltoon. Katso ”ABUS-huolto”.

Vaihteiston rajakatkaisija - koukku siirretään käytön aikana toistuvasti ylemmän nostorajoittimen kohdalle:

  • Jos koukku on siirrettävä käytön aikana toistuvasti korkeimpaan koukkupaikkaan, ylempi nostorajoitin kytkeytyy usein ja voi siksi vioittua. Tässä tapauksessa Backup-rajoitin huolehtii nosturin seisauttamisesta. Jotta Backup-rajoitin voidaan tarkastaa säännöllisesti, vaijerinostimessa on valintakytkin. Kytkimen avulla nostorajoitin voidaan ohittaa manuaalisesti ja nosturi käynnistää manuaalisesti uudelleen Backup-rajoittimen tarkastamisen jälkeen.

Absoluuttikulma-anturi (optio):

  • Absoluuttikulma-anturi huolehtii lisäksi vaihteiston rajakatkaisijan toiminnoista, joiden tarkoituksena on määrittää vaijerirummun absoluuttinen asema.
  • Älykkään ABUControl-nosturiohjauksen PLC pystyy laskemaan tämän mittausarvon perusteella kuormakoukun tarkan aseman.
  • Absoluuttikulma-anturi määrittää kiertoliikkeen kolmen Hall-anturin avulla, jotka mittaavat vaihteiston rajakatkaisijan kolmen mekaanisesti käytettävän akselin liikkeitä eri alennussuhteilla. Absoluuttikulma-anturi vertaa kolmen akselin mittausarvoja keskenään ja pystyy näin arvioimaan ja laskemaan aseman luotettavasti.
  • Absoluuttikulma-anturi vaihtaa tietoja nosturiohjauksen ABUControl Basic tai ABUControl Comfort kanssa CAN-väylän tai Modbus-väylän välityksellä.
  • Absoluuttikulma-anturiin voi yhdistää muita CAN-väylän tai Modbus-väylän laitteita toisen liitännän avulla (signaalien läpisyöttö).

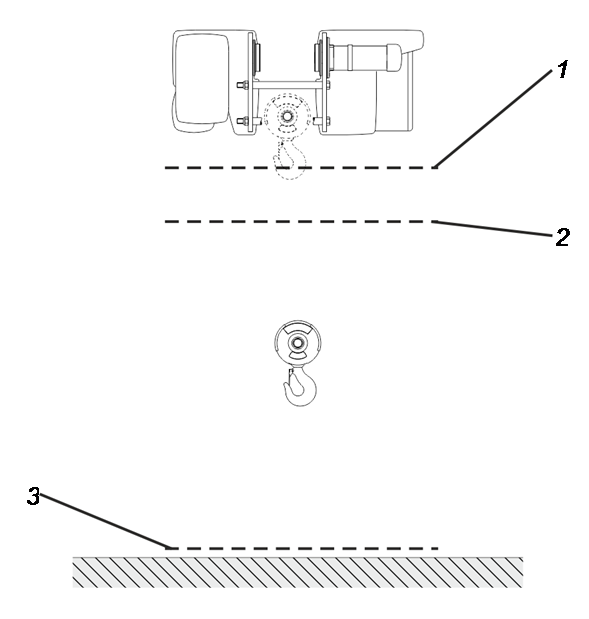

Tekniset ominaisuudet
  • 1: backup-rajoittimen kytkentäpiste. Kun rajoitin kytkeytyy, vaihteiston rajakatkaisija kytkee pääkontaktorin ja siten koko nosturin pois päältä.
  • 2: ylemmän nostorajoittimen kytkentäpiste. Jos rajoitin kytkeytyy, nostomoottori pysähtyy.
  • 3: alemman nostorajoittimen kytkentäpiste. Jos rajoitin kytkeytyy, nostomoottori pysähtyy.

Tekniset tiedot

Vaihteiston rajakatkaisija:

Sähköliitäntä:

Käyttöjännite

250 V

I the (terminen virta)

5 A

Ympäristöolot käytön aikana:

Jatkuva käyttölämpötila

-40 °C...+80 °C

Vaihteiston rajakatkaisijan kotelointiluokka

IP 10

Vaihteiston rajakatkaisijan kotelointiluokka (noston rajakytkimen kotelossa kotelon kannen ollessa suljettu)

IP 54

Noston rajakytkimen kotelon on oltava käytön aikana kiinni.

Absoluuttikulma-anturi:

Sähköliitäntä:

Käyttöjännite

24 V DC

Nimellisteho

0,84 W

Ympäristöolot käytön aikana:

Ympäristölämpötila:

-20 °C...+80 °C

Vaihteiston rajakatkaisijan kotelointiluokka

IP 10

Vaihteiston rajakatkaisijan kotelointiluokka (noston rajakytkimen kotelossa kotelon kannen ollessa suljettu)

IP 54

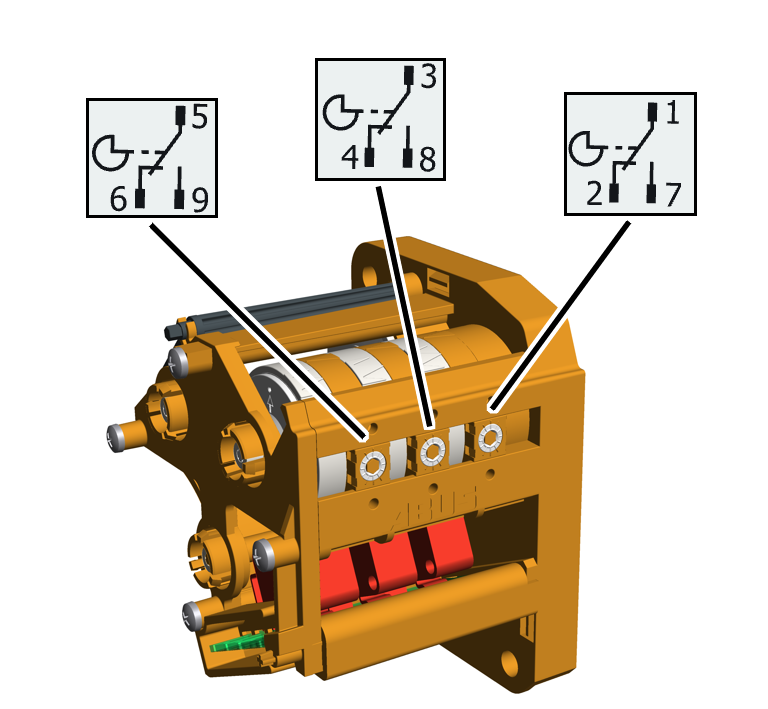

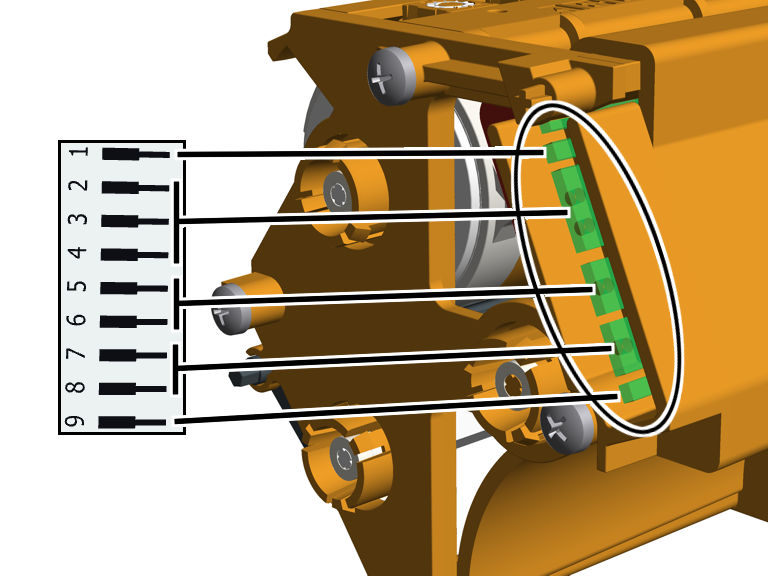

Mikrokytkimen kosketinjärjestys

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Getriebegrenzschalter\Schaltkontakte 3.png
U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Getriebegrenzschalter\GGS\Platinenbelegung 3.png

Suunniteltu käyttöikä

Vaihteiston rajakatkaisija on vaihdettava nosturin käyttöiän umpeutuessa (peruskorjauksen yhteydessä).

Asentaminen ja liittäminen

Tämä luku koskee kaikkia nosturin parissa ennen nosturin käyttöönottoa työskenteleviä henkilöitä.

Nosturin omistava yritys vastaa käyttöönottohenkilöstön valinnasta ja pätevyydestä.

Esimerkkejä pätevistä henkilöistä:

  • Henkilöt, joilla on konerakennus- ja sähköalan koulutuksen perusteella riittävä asiantuntemus nostureista.
  • Henkilöt, joilla on riittävästi kokemusta nostureiden käytöstä, asennuksesta ja huollosta.
  • Henkilöt, jotka ovat perehtyneet kattavasti kohdemaassa sovellettaviin teknisiin sääntöihin, yleisohjeisiin ja turvallisuusmääräyksiin.
  • Henkilöt, jotka ovat osallistuneet säännöllisesti ABUSin järjestämään koulutukseen.

ABUS ei vastaa vahingoista, jotka johtuvat virheellisesti suoritetuista ja epäpätevien henkilöiden suorittamista käyttöönottotoimenpiteistä.

ABUS suosittelee, että käyttöönotto annetaan ABUS-asennusryhmän suoritettavaksi.

Edellytysten tarkastus

Vaihteiston rajakatkaisijan saa asentaa vain, jos seuraavat edellytykset ovat täyttyneet:

  • Vaihteiston rajakatkaisijat ilman absoluuttikulma-anturia: vaijerinostimen ohjauksen tulee tapahtua ABUS-sähköjärjestelmän 3 avulla.

Absoluuttikulma-anturilla varustetut vaihteiston rajakatkaisijat: vaijerinostimen ohjauksen tulee tapahtua ABUControl-järjestelmällä varustetun ohjauksen avulla.

  • Vaijerinostimen kaapeloinnin ja sähkökytkentöjen tulee olla asennettu valmiiksi. Vaihteiston rajakatkaisijan liitäntäjohdon (ja absoluuttikulma-anturin tapauksessa lisäksi CAN-väyläverkon tai Modbus-verkon liitäntäjohdon) tulee olla liitetty sekä viety vaijerirummun yhteydessä olevaan noston rajakytkimen koteloon.

Vaihteiston rajakatkaisijan asentaminen ja liittäminen

Vaihteiston rajakatkaisijan asentaminen

AkseliLaakerilaippa

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Seilzug E\Seilzug modular neu\Zapfen am GGS verstellen.png
  1. Avaa noston rajakytkimen kotelon kansi vaijerirummusta.
  2. Kierrä vaihteiston rajakatkaisijan akselia siten, että akseli on kohdakkain vaijerirummun laakerilaipan pitkittäisreiän kanssa.

Muoviruuvit B6,3x25

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Seilzug E\Seilzug modular neu\GGS montieren.png
Nokkakytkimen piirilevy
  1. Aseta vaihteiston rajakatkaisijan akseli laakerilaipan pitkittäisreikään ja kummankin tapin päälle.
  2. Kiinnitä vaihteiston rajakatkaisija muoviruuveilla B6,3x25. 3 Nm.

Vaihteiston rajakatkaisijan liittäminen

  1. Yhdistä liitäntäjohdon pistoke nokkakytkimen piirilevyyn.
Vain absoluuttikulma-anturilla varustettuna

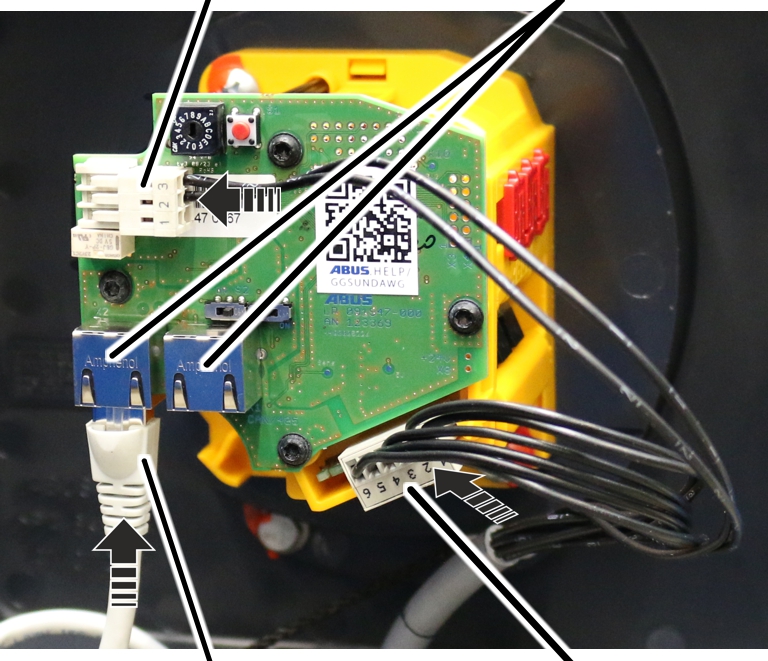

Absoluuttikulma-anturin liittäminen

Nokkakytkimen piirilevyn liitäntäjohdon pistokeCAN-väyläverkon ja Modbus-verkon liitännät

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Getriebegrenzschalter\AWG anschließen 3.jpg
LiitäntäjohtoNokkakytkimen piirilevyn liitäntäjohdon pistoke
  1. Yhdistä CAN-väyläverkon tai Modbus-väyläverkon RJ45-liitäntäjohto.

Absoluuttikulma-anturin piirilevyn molemmat liitännät soveltuvat käytettäväksi sekä CAN-väyläverkon (ABUControl Comfort) että Modbus-verkon (ABUControl Basic) yhteydessä. Käytettävän väyläjärjestelmän tunnistus tapahtuu automaattisesti.

Toista liitäntää voi käyttää jonkin muun CAN-väylälaitteen tai Modbus-laitteen yhdistämiseen.

  1. Nokkakytkimen piirilevyn liitäntäjohdon toinen pistoke yhdistetään CAN-väyläverkon tai Modbus-verkon liitäntöjen yläpuolella olevaan valkoiseen riviliittimeen.
  1. Sulje kotelon kansi.
  2. Säädä kaikki kytkentäpisteet. Katso "ABUS-sähköjärjestelmä 3: alemman nostorajoittimen kytkentäpisteen säätäminen", ja "ABUS-sähköjärjestelmä 3: backup-rajoittimen ja ylemmän nostorajoittimen kytkentäpisteiden säätäminen".

ABUS-sähköjärjestelmä 3: alemman nostorajoittimen kytkentäpisteen säätäminen

Tämä kappale koskee ainoastaan ABUS-sähköjärjestelmällä 3 varustettuja nostureita. ABUControl-järjestelmällä varustetut nosturit: katso ABUControl-järjestelmän tuotekäsikirja.

Vaijerinostimessa on vaihteiston rajakatkaisija, jolla on kolme kytkentäpistettä. Backup-rajoittimen ja ylemmän nostorajoittimen kytkentäpisteet on säädetty tehtaalla. Alempi nostorajoitin on säädettävä paikan päällä.

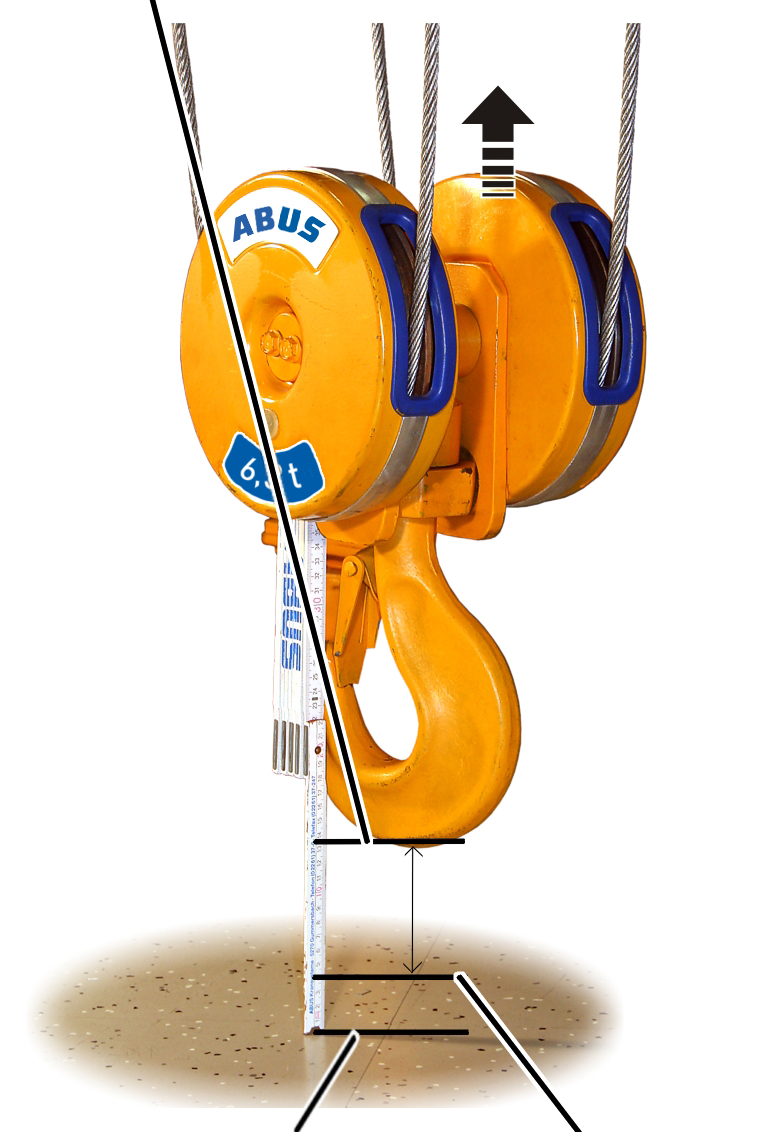

Kuormakoukun siirtäminen alimpaan koukkupaikkaan

  1. Siirrä kuormakoukku haluamaasi alimpaan koukkupaikkaan asti.
  • Kuormakoukku ei saa koskettaa hallin lattiaa.
  • Vaijeri ei saa roikkua löysänä.
  • Vaijeriohjaimen ja rumpukotelon välillä tulee pitää tietty vähimmäisetäisyys. Tämä määritellään seuraavassa työvaiheessa.
  • Koukun siirtomatka (korkeimman koukkupaikan (=koukkumitta, C-mitta) ja alimman koukkupaikan etäisyys) ei saa ylittää tyyppikilvessä mainittua matkaa.
Koskee vain vaijeriohjaimella varustettuja vaijerinostimia

Vaijeriohjain

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Danfoss Frequenzumrichter Heben\abstand F Festlagerseite messen 3.jpg
VaijerirumpuRumpukotelo
  1. Mittaa vaijeriohjaimen ja vaijerirummun etäisyys 'F' ja vertaa etäisyyttä taulukon arvoon.

Vaijerinostin

Tyyppi

Ripustus

Etäisyys ’F’

GM 800

E, D, DA

4/1

42 ± 2

GM 1000

E, D,
DA

4/1

2/1

56 ± 2

GM 2000

E, D,
DA, DQA

4/1

2/1

59 ± 2,5

GM 3000

E, D,
DA, DQA

4/1

2/1

73 ± 2,5

GM 5000

E, D, DA, DQA

4/1

2/1

87,5 ± 3

GM 5000

D

4/2

73 ± 2,5

GM 5000

Z

4/2

8/2

87,5 ± 3

GM 6000

E, D, DA, DQA

4/1

2/1

102 ± 3

GM 6000

Z

4/2

8/2

102 ± 3

GM 7000

D, DA,
DQA

2/1

4/1

6/1

131 ± 4

GM 7000

D

4/2

8/2

87 ± 3

GM 7000

Z, ZA

4/2

6/2

8/2

10/2

131 ± 4

Koskee vain kahdella vaijeriohjaimella varustettuja vaijerinostimia

Vaijeriohjain

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Danfoss Frequenzumrichter Heben\Abstand F Festlagerseite D4-2 messen 3.jpg
VaijerirumpuRumpukotelo
  1. Mittaa vaijeriohjausten ja rumpukotelon etäisyys 'F1' ja 'F2' ja vertaa etäisyyttä taulukon arvoon.

Vaijerinostin

Etäisyys ’F1’

Etäisyys ’F2’

GM 5000 - D

80 ± 3

76 ± 3

GM 7000 - D

84 ± 3

87 ± 3

  1. Tarvittaessa kuormakoukku siirretään niin ylös, että etäisyys 'F' tai 'F1' ja 'F2' säilyy.
  • Kuormakoukun alin koukkupaikka on näin määritetty. Tästä vähennetään vielä jarrutusmatka.

Koukun siirtäminen jarrutusmatkan etäisyydelle

Alin koukkupaikka plus 500 mm

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Danfoss Frequenzumrichter Heben\Unterste Hakenposition ausmessen 3.jpg
Hallin lattiaAlin koukkupaikka
  1. Siirrä kuormakoukkua ylöspäin, kunnes koukku on 500 mm alimman koukkupaikan yläpuolella.

Sinetin irrottaminen

Sinetti

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Getriebegrenzschalter\GGS\Plombe unten ab.png
  1. Poista vaijerirummun yhteydessä olevan noston rajakytkimen kotelon kansi.
  2. Halkaise sinetti painamalla sinettiä keskeltä ruuvinvääntimellä ja poista sinetti.

Alemman nostorajoittimen säätäminen

Alempi nostorajoitin säädetään vasemmanpuoleisella säätöruuvilla.

Nokkarenkaan valkoinen osoitinOranssi osoitin

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Getriebegrenzschalter\GGS\Hubbegrenzer unten einstellen.png
Vasen säätöruuviSäätöavain
  1. Poista säätöavain. Avain on kiinnitetty kahteen vaihteiston rajakatkaisijan yhteydessä olevaan pidikkeeseen.

Vaihtoehtoisesti voi käyttää myös avainvälin 3.0 kuusioruuvien väännintä (mieluiten kääntöalustalla varustettuna).

Akkuruuvinväännintä EI saa käyttää.

  1. Paina säätöavain säätöruuvin sisään. Käytä tarkoitukseen hieman voimaa.
  2. Tarvittaessa: kierrä säätöruuvia siihen saakka, kunnes nokkarenkaan valkoinen osoitin oranssin osoittimen oikealla puolella. Valkoinen osoitin ei saa olla oranssin osoittimen vasemmalla puolella eikä täsmälleen oranssin osoittimen kohdalla.

Keskimmäinen valkoinen nuoli ilmoittaa kytkentäpisteen tarkan sijainnin. Kyseisen nuolen kummallakin puolella olevat valkoiset nuolet ilmoittavat puolestaan kytkentävaiheen alkamis- ja päättymiskohdan (kytkentähystereesi).

  1. Kierrä säätöruuvia siten, että nokkarenkaan valkoinen osoitin liikkuu vastapäivään. Jatka kiertämistä, kunnes valkoinen osoitin on täsmälleen oranssin osoittimen kohdalla ja kuultavissa on naksahdus.
  • Myötäpäivään kierrettäessä kytkentäpiste siirtyy alaspäin.
  • Vastapäivään kierrettäessä kytkentäpiste siirtyy ylöspäin.

Säädön tarkastus

  1. Siirrä kuormakoukku ylös.
  2. Laske kuormakoukkua hitaalla ja nopealla nostonopeudella ja tarkasta, pysähtyykö kuormakoukku alimman koukkupaikan kohdalla.

Säätöruuvien sinetöinti

Sinetti

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Getriebegrenzschalter\GGS\Plombe unten drauf.png
  1. Aseta sinetti säätöruuvin päälle ja paina sinetti paikalleen.

Tarkastus

Koskee kaikkia niitä henkilöitä, jotka vastaavat työturvallisuusmääräysten edellyttämistä nosturin tarkastus- ja hyväksymismenettelyistä.

Nosturin turvallinen käyttö voidaan varmistaa vain tarkastamalla nosturi säännöllisesti. Nosturin omistava yritys vastaa näistä määrävälein toistuvista tarkastuksista.

Aluksi

Tarkastusvälit

Määrävälein toistuvan tarkastuksen tulee tapahtua vähintään kerran vuodessa.

Tietyissä oloissa määrävälein toistuva tarkastus on suoritettava tätä useammin. Syitä ovat:

  • Usein toistuva työ kantokyvyn rajalla.
  • Monivuorokäyttö.
  • Usein toistuva käyttö.
  • Pölyinen tai aggressiivinen ympäristö.

Yrityksen vastuulla on tarkastaa edellytykset ja määrittää tarkastusvälit. ABUSilta saa neuvoja ongelmatilanteissa.

Tarkastajaa koskevat vaatimukset

Tarkastajan valinnasta ja asianmukaisesta pätevyydestä vastaa nosturin omistava yritys.

Esimerkkejä pätevistä henkilöistä:

  • Henkilöt, joilla on konerakennus- ja sähköalan koulutuksen perusteella riittävä asiantuntemus nostureista.
  • Henkilöt, joilla on riittävästi kokemusta nostureiden käytöstä, asennuksesta ja huollosta.
  • Henkilöt, jotka ovat perehtyneet kattavasti kohdemaassa sovellettaviin teknisiin sääntöihin, yleisohjeisiin ja turvallisuusmääräyksiin.
  • Henkilöt, jotka ovat osallistuneet säännöllisesti ABUSin järjestämään koulutukseen.

Tarkastuksen laajuus

Nosturin tarkastava pätevä henkilö vastaa tarkastuksen laajuudesta ja suoritustavasta.

Yleiskuvaus: nosturin tarkastus

Tässä mainittujen kohtien lisäksi tulee tarkastaa myös kaikki muissa toimitukseen sisältyvissä tuotekäsikirjoissa mainitut kohdat.

Ainoastaan tarkastaja voi päättää, onko nosturi moitteettomassa kunnossa. Todetut viat on korjattava. Tarkastaja arvioi, onko nosturi tarkastettava korjauksen jälkeen uudelleen.

Jos paikalliset määräykset vaativat lisätarkastuksia, myös ne tulee suorittaa.

Tarkasta lisäksi vähintään nämä kohdat:

  1. Jos koukku siirretään käytön aikana toistuvasti ylempään nostorajoittimeen saakka: tarkasta backup-rajoitin. Katso "Backup-rajoittimen tarkastaminen".

Backup-rajoittimen tarkastaminen

Vain jos koukku siirretään käytön aikana toistuvasti ylempään nostorajoittimeen saakka

Tämä kappale pätee vain siinä tapauksessa, että koukun saa siirtää käytön aikana toistuvasti ylempään nostorajoittimeen saakka.

Koukun saa siirtää ylemmän nostorajoittimen kohdalle tarkoituksellisesti normaalin työnkulun yhteydessä. Ylempi nostorajoitin on tarkastettava nosturin käynnistämisen yhteydessä.

Jos ylempi nostorajoitin vaurioituu säännöllisen käytön vuoksi, pysäyttämisestä vastaa erillinen backup-rajoitin. Backup-rajoitin on tarkastettava määrävälein toistuvien tarkastusten yhteydessä.

Kuormakoukun siirtäminen oikeaan paikkaan

  1. Aja kuormakoukku pois rajakatkaisijan alueelta (ylhäällä ja alhaalla).

Kuormakoukku ei saa olla rajakatkaisijan alueella ennen tarkastusta.

Backup-rajoittimen tarkastaminen

Paikka 'ylhäällä'

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Danfoss Frequenzumrichter Heben\Notgrenzschalter prüfen Heben 3.jpg
Valintakytkin
  1. Käännä valintakytkin asentoon ’ylhäällä’ ja pidä kytkintä tässä asennossa.
  2. Siirrä kuormakoukkua hitaasti ylöspäin.
  1. Kuormakoukku liikkuu ylöspäin.
  2. Kytkentäasennossa olevan valintakytkimen ansiosta kuormakoukku ei pysähdy tavalliseen tapaan ylemmän nostorajoittimen kytkentäpisteessä, vaan jatkaa matkaansa.
  3. Backup-rajoitin kytkeytyy.
  4. Pääkontaktori kytkeytyy pois päältä.
  5. Backup-rajoitin on nyt tarkastettu.

Jos pääkontaktori ei ole kytkeytynyt pois päältä:

  1. Nosturin tai yksittäisten rakenneosien kytkennöissä on ongelma. Nosturin käyttöä ei saa jatkaa.
  1. Ota nosturi pois käytöstä.
  2. Ota yhteyttä ABUS-huoltoon. Katso ”ABUS-huolto”.

Nosturin kytkeminen uudelleen päälle

Paikka ´alhaalla´

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Danfoss Frequenzumrichter Heben\Notgrenzschalter prüfen Senken 3.jpg
Valintakytkin
  1. Käännä valintakytkin asentoon ’alhaalla’ ja pidä kytkintä tässä asennossa.
  1. Pääkontaktori ohitetaan.
  2. Nosturi käynnistyy uudelleen.
  1. Siirrä kuormakoukku pois rajakatkaisijan alueelta.
Koskee vain kaksoisnostokoneistoa

Toimintokulku kaksoisnostokoneiston yhteydessä ei poikkea tästä oleellisesti.

  1. Tarkasta nostokoneiston käytön 1 Backup-rajoitin.
  2. Käynnistä nosturi uudelleen nostokoneiston käytöllä 1.
  3. Tarkasta nostokoneiston käytön 2 Backup-rajoitin.
  4. Käynnistä nosturi uudelleen nostokoneiston käytöllä 2.

Kunnossapito

Koskee kaikkia nosturin kunnossapidosta, korjauksesta tai muutostöistä vastaavia henkilöitä.

Nosturin omistava yritys vastaa kunnossapitohenkilöstön valinnasta ja pätevyydestä.

Esimerkkejä pätevistä henkilöistä:

  • Henkilöt, joilla on konerakennus- ja sähköalan koulutuksen perusteella riittävä asiantuntemus nostureista.
  • Henkilöt, joilla on riittävästi kokemusta nostureiden käytöstä, asennuksesta ja huollosta.
  • Henkilöt, jotka ovat perehtyneet kattavasti kohdemaassa sovellettaviin teknisiin sääntöihin, yleisohjeisiin ja turvallisuusmääräyksiin.
  • Henkilöt, jotka ovat osallistuneet säännöllisesti ABUSin järjestämään koulutukseen.

ABUS ei vastaa vahingoista, jotka johtuvat virheellisesti suoritetuista ja epäpätevien henkilöiden suorittamista kunnossapitotöistä.

ABUS suosittelee, että kunnossapito annetaan ABUS-huollon suoritettavaksi.

Käytä ainoastaan alkuperäisiä ABUS-varaosia. Muutoin virhevastuusteen perustuvat oikeudet raukeavat.

Vaihteiston rajakatkaisija ei vaadi huoltoa!

Vaihteiston rajakatkaisijassa ei ole tarkastettavia tai vaihdettavia osia.

Kunnossapitoon liittyvät turvallisuusohjeet

Noudata aina seuraavia turvallisuusohjeita kaikissa nosturia koskevissa kunnossapitotöissä.

  • Kytke sähköpääkeskuksen pääkytkin pois päältä. Lukitse kytkin siten, että sitä ei voi kytkeä vahingossa päälle.
  • Vedä erotuskytkin irti nosturin kontaktorikotelon pistorasiasta. Lukitse pistorasia riippulukolla, jotta erotuskytkintä ei voi työntää vahingossa uudelleen paikalleen.
  • Käytä sopivia nostotasoja ja putoamissuojia.
  • Estä pääsy nostotasoja ympäröivälle toiminta-alueelle.
  • Pysäytä muut saman nosturiradan nosturit tai kunnossapidettävän nosturin ylä- tai alapuoliset muut nosturit. Lukitse kytkimet siten, että niitä ei voi kytkeä vahingossa uudelleen päälle. Muut nosturit voivat muutoin kaataa nostolavan tai törmätä kunnossapidettävää nosturia vasten.
  • Tiedota lähistöllä oleville henkilöille kunnossapitotöistä.
  • Nosturiin liittyviä sähkötöitä saa tehdä ainoastaan koulutettu ammattilainen!
  • Kontaktorikoteloissa on myös hätäpysäytyspainikkeen painamisen jälkeen korkea jännite, joka voi johtaa kuolemaan.

ABUS-sähköjärjestelmä 3: backup-rajoittimen ja ylemmän nostorajoittimen kytkentäpisteiden säätäminen

Tämä kappale koskee ainoastaan ABUS-sähköjärjestelmällä 3 varustettuja nostureita. ABUControl-järjestelmällä varustetut nosturit: katso ABUControl-järjestelmän tuotekäsikirja.

Vaijerinostimessa on vaihteiston rajakatkaisija, jolla on kolme kytkentäpistettä.

Ylemmän nostorajoittimen ja sen yläpuolella olevan Backup-rajoittimen kytkentäpisteet on säädetty ja sinetöity tehtaalla.

Ylemmän nostorajoittimen kytkentäpiste on säädettävä uudelleen tarvittaessa (jos esimerkiksi kuormakoukkua ei saa palkin vuoksi siirtää ylimpään mahdolliseen asentoon) sekä mahdollisesti myös vaijerin vaihtamisen tai korjaustöiden jälkeen.

Kytkentäpisteiden määrittäminen

Backup-rajoittimen
kytkentäpiste C1

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Getriebegrenzschalter\ABC123-Maße 3.png
Koukun mitta (C-mitta)Ylemmän nostorajoittimen kytkentäpiste C2
  • Koukun mitta (C-mitta) on aina korkein kohta, johon kuormakoukun saa siirtää ilman, että vaijeri vaurioituu. Mittaa määritettäessä on jo otettu huomioon turvamarginaali.
  • Koukun mitta (C-mitta) on vaijerinostimen juoksupyörän alareunan ja kuormakoukun sisäreunan välinen etäisyys.
  • Koukun mitta (C-mitta) koskee aina vakiomallista kuormakoukkua. Tarkasta suurempien tai pienempien kuormakoukkujen kohdalla koukun mitta vaijerinostimen tietolehtisestä.
  • Backup-rajoittimen kytkentäpiste on C1, ja se sijaitsee jonkin verran koukun mitan yläpuolella. Kyseinen piste on ehdottomasti korkein kohta, johon kuormakoukun saa siirtää ilman, että vaijeri vaurioituu.
  • Ylemmän nostorajoittimen kytkentäpiste on C2, joka on jonkin verran koukun mitan alapuolella.
  • Molemmilla kytkentäpisteillä (C1 ja C2) on kaksi vaihtoehtoista viitereunaa: A1 ja A2 (etäisyys alhaalta helposti saavutettavan vaijerinostimen reunan ja alataljan yhteydessä olevan taittopyörän akselin välillä) samoin kuin B1 ja B2 (etäisyys alhaalta helposti saavutettavan vaijerinostimen reunan ja ja alataljan yläreunan välillä). Näitä lisämittoja voi käyttää vaihtoehtoisesti koukun mitan sijaan, ja nämä mitat voivat myös helpottaa mittaamista. Kuormakoukun koko ei vaikuta kyseisiin mittoihin, joten mittoja voi käyttää myös pienempien tai suurempien kuormakoukkujen kohdalla.
  1. Valitse seuraavasta piirustuksesta sopiva vaijerinostimen ja alataljan viitereuna.
  2. Katso mitat C1 ja C2 tai vaihtoehtoisesti A1 ja A2 tai B1 ja B2 seuraavasta taulukosta.

Vaijerinostimen viitereunat malleittain:

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\ABUControl\C-Maße Seilzug E 3.png
A-, B- ja C-mitan viitereuna vaijerinostimessa E. Ota kotelopalkin alapinnan paksuus huomioon.
U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\ABUControl\C-Maße Seilzug S 3.png
A-, B- ja C-mitan viitereuna vaijerinostimessa S.
U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\ABUControl\C-Maße Seilzug U 3.png
A-, B- ja C-mitan viitereuna vaijerinostimessa U.
U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\ABUControl\C-Maße Seilzug D 3.png
A-, B- ja C-mitan viitereuna vaijerinostimessa D.
U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\ABUControl\C-Maße Seilzug DA 3.png
A-, B- ja C-mitan viitereuna vaijerinostimessa DA.
U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\ABUControl\C-Maße Seilzug DQA 3.png
A-, B- ja C-mitan viitereuna vaijerinostimessa DQA.
U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\ABUControl\C-Maße Seilzug Z 3.png
A-, B- ja C-mitan viitereuna vaijerinostimessa Z. (Vaijerinostimen ZA A-, B- ja C-mitan viitereuna ei poikkea tästä olennaisesti.)

Alataljan viitereunat:

Koukun mittaBackup-rajoittimen kytkentäpiste

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\ABUControl\C-Maße am Haken 3.png
Alemman nostorajoittimen kytkentäpisteYlemmän nostorajoittimen kytkentäpiste

Yleistä:

  • Säätöruuvin kiertäminen 146 kierrosta pyöräyttää vaihteiston rajakatkaisijan kytkinnokkaa yhteensä 360°.
  • Seuraavassa on ilmoitettu koukun siirtomatka millimetreinä yhdellä säätöruuvin kierroksella.
  • Säätöruuvin kiertäminen oikealle siirtää kytkentäpistettä alaspäin, säätöruuvin kiertäminen vasemmalle siirtää kytkentäpistettä ylöspäin.
  • Se, kuinka monta millimetriä koukku kulkee mikrokytkimen kuolleella alueella (kytkentähystereesi), ilmoitetaan seuraavassa taulukossa.

Taulukko: koukun mitat tyypin E vaijerinostimissa. Suurempien raideleveyksien kohdalla on otettava huomioon seuraavat ohjeet!

Backup-rajoittimen
kytkentäpiste

Ylemmän nostorajoittimen
kytkentäpiste

Kuollut alue (kytkentähystereesi)

Koukun siirtomatka säätöruuvin kierroksella

Tyyppi

Koko

Ripustus

Raideleveys [mm]

Koukun mitta
(C-mitta) [mm]

A1 [mm]

B1 [mm]

C1 [mm]

A2 [mm]

B2 [mm]

C2 [mm]

E

800

4/1

Enint. 300

400

165

70

380

215

120

430

55

71

E

1000 *

2/1

Enint. 300

567

210

105

525

310

205

625

120

154

E

1000 *

4/1

Enint. 300

500

230

125

480

279

175

530

60

77

E

2000

2/1

Enint. 300

580

180

70

540

280

170

640

130

172

E

2000

4/1

Enint. 300

500

195

80

480

245

130

530

65

86

E

3000

2/1

Enint. 300

664

215

70

625

315

170

734

160

214

E

3000

4/1

Enint. 300

580

235

90

560

285

140

610

80

107

E

5000

2/1

Enint. 350

830

295

110

790

395

210

890

178

238

E

5000

4/1

Enint. 350

825

375

190

805

425

240

855

89

119

E

6000

2/1

Enint. 350

830

295

110

790

395

210

890

194

260

* Ilmoitetut arvot koskevat malleja GM 1000 kompakt ja GM 1000 modular. Arvot ovat kummassakin rakennemallissa identtisiä.

Vain tyyppiä E olevan vaijerinostimen ja suuremman raideleveyden yhteydessä

Tämä kappale koskee vain tyyppiä E olevia vaijerinostimia, joissa on suurempi raideleveys kuin yllä olevassa taulukossa on mainittu.

Suuremman koukun mitan laskeminen

Tietystä raideleveydestä lähtien koukkumittaa on suurennettava.

  1. Lisää yllä olevassa taulukossa mainittuun koukkumittaan tässä taulukossa mainittu lisämitta.

Raideleveys

Koko 800
ripustus 4/1

Koko 1000
ripustus 2/1

Koko 1000
ripustus 4/1

Koko 2000
ripustus 2/1

Koko 2000
ripustus 4/1

Koko 3000
ripustus 2/1

Koko 3000
ripustus 4/1

Koko 5000
ripustus 2/1

Koko 5000
ripustus 4/1

Koko 6000
ripustus 2/1

300

0

0

0

0

0

0

0

-

-

-

350

49

39

45

43

53

62

80

0

0

0

400

98

78

89

86

106

124

160

76

74

76

450

146

117

134

129

159

187

240

152

148

152

500

195

156

178

172

212

249

320

228

222

228

550

-

-

-

-

265

311

401

304

296

304

600

-

-

-

-

318

373

481

380

370

380

650

-

-

-

-

371

435

561

456

444

456

700

-

-

-

-

424

498

641

532

518

532

Taulukko: koukun mitat tyypin S vaijerinostimille

Backup-rajoittimen
kytkentäpiste

Ylemmän nostorajoittimen
kytkentäpiste

Kuollut alue (kytkentähystereesi)

Koukun siirtomatka säätöruuvin kierroksella

Tyyppi

Koko

Ripustus

Koukun mitta
(C-mitta) [mm]

A1 [mm]

B1 [mm]

C1 [mm]

A2 [mm]

B2 [mm]

C2 [mm]

S

800

4/1

343

335

245

323

385

295

377

55

71

S

1000

4/1

420

420

315

400

470

365

450

60

77

S

2000

4/1

440

405

290

420

455

340

470

65

86

S

3000

2/1

699

520

370

659

620

470

760

160

214

S

3000

4/1

550

540

395

530

590

445

580

80

107

Taulukko: koukun mitat tyypin U vaijerinostimille

Backup-rajoittimen
kytkentäpiste

Ylemmän nostorajoittimen
kytkentäpiste

Kuollut alue (kytkentähystereesi)

Koukun siirtomatka säätöruuvin kierroksella

Tyyppi

Koko

Ripustus

Koukun mitta
(C-mitta) [mm]

A1 [mm]

B1 [mm]

C1 [mm]

A2 [mm]

B2 [mm]

C2 [mm]

U

5000

4/1

1132

270

80

1110

320

130

1160

89

119

U

6000

2/1

1256

235

50

1215

335

150

1315

194

260

U

6000

4/1

1241

260

70

1220

310

120

1270

97

130

U

7000

2/1

1615

330

90

1575

430

190

1675

254

342

Taulukko: koukun mitat tyypin D vaijerinostimille

Backup-rajoittimen
kytkentäpiste

Ylemmän nostorajoittimen
kytkentäpiste

Kuollut alue (kytkentähystereesi)

Koukun siirtomatka säätöruuvin kierroksella

Tyyppi

Koko

Ripustus

Raideleveys [mm]

Koukun mitta
(C-mitta) [mm]

A1 [mm]

B1 [mm]

C1 [mm]

A2 [mm]

B2 [mm]

C2 [mm]

D

800

4/1

144

170

80

125

220

130

175

55

71

D

1000

4/1

195

190

85

175

240

135

225

60

77

D

2000

2/1

295

160

50

255

260

150

355

130

172

D

2000

4/1

215

175

60

195

225

110

245

65

86

D

3000

2/1

315

190

45

275

290

150

375

160

214

D130

3000

4/1

260

230

85

240

280

134

290

80

107

D160

3000

4/1

260

225

80

240

275

129

290

80

107

D

5000

2/1

440

240

50

400

340

150

500

178

238

D

5000

4/1

160

385

285

100

365

335

150

415

89

119

D

5000

4/1

200

385

305

120

355

170

D

5000

4/2

320

330

220

280

430

320

380

178

238

D

6000

2/1

520

235

50

480

335

150

580

194

260

D

6000

4/1

267

260

73

247

310

123

297

97

130

D

6000

6/1

606

355

168

586

405

218

636

65

87

D

7000

2/1

572

344

103

532

444

203

632

254

342

D

7000

4/1

501

380

139

481

430

189

531

127

171

D

7000

6/1

enint. 2000

717

520

280

690

570

330

745

85

114

D

7000

6/1

väh. 2000

897

520

280

875

570

330

925

85

114

D

7000

4/2

236

240

50

195

340

150

295

254

342

D

7000

8/2

516

260

70

495

310

120

545

127

171

Taulukko: koukun mitat tyypin DA vaijerinostimille

Backup-rajoittimen
kytkentäpiste

Ylemmän nostorajoittimen
kytkentäpiste

Kuollut alue (kytkentähystereesi)

Koukun siirtomatka säätöruuvin kierroksella

Tyyppi

Koko

Ripustus

Koukun mitta
(C-mitta) [mm]

A1 [mm]

B1 [mm]

C1 [mm]

A2 [mm]

B2 [mm]

C2 [mm]

DA

800

4/1

429

170

80

410

220

130

460

55

71

DA

1000

4/1

520

190

85

500

240

135

550

60

77

DA

2000

2/1

621

160

50

580

260

150

681

130

172

DA

2000

4/1

544

175

60

520

225

110

570

65

86

DA

3000

2/1

700

193

45

660

290

145

760

160

214

DA

3000

4/1

620

225

80

600

275

130

650

80

107

DA

5000

2/1

825

240

50

785

340

150

885

178

238

DA

5000

4/1

813

285

100

795

335

150

845

89

119

DA160

6000

2/1

949

235

50

910

335

150

1010

194

260

DA200

6000

4/1

470

260

70

450

310

120

500

97

130

DA280

6000

4/1

832

260

70

810

310

120

860

97

130

DA280

6000

6/1

1068

352

165

1050

400

215

1100

65

87

DA200

7000

2/1

1284

345

105

1245

445

205

1345

254

342

DA

7000

4/1

913

375

135

895

425

185

943

127

171

DA

7000

6/1

1370

515

275

1350

565

325

1400

85

114

Taulukko: koukun mitat tyypin DQA vaijerinostimille

Backup-rajoittimen
kytkentäpiste

Ylemmän nostorajoittimen
kytkentäpiste

Kuollut alue (kytkentähystereesi)

Koukun siirtomatka säätöruuvin kierroksella

Tyyppi

Koko

Ripustus

Koukun mitta
(C-mitta) [mm]

A1 [mm]

B1 [mm]

C1 [mm]

A2 [mm]

B2 [mm]

C2 [mm]

DQA

2000

2/1

525

125

10

485

225

110

585

130

172

DQA

2000

4/1

445

140

30

425

190

80

475

65

86

DQA

3000

2/1

639

190

40

600

290

140

700

160

214

DQA

3000

4/1

555

210

65

535

260

115

585

80

107

DQA

5000

2/1

810

275

90

770

375

190

870

178

238

DQA

5000

4/1

712

265

75

690

315

125

740

89

119

DQA

6000

2/1

870

335

150

830

435

250

930

194

260

DQA

6000

4/1

745

250

60

725

300

110

775

97

130

DQA350

7000

4/1

970

375

135

950

425

185

1000

127

171

Taulukko: koukun mitat tyypin Z vaijerinostimille

Backup-rajoittimen
kytkentäpiste

Ylemmän nostorajoittimen
kytkentäpiste

Kuollut alue (kytkentähystereesi)

Koukun siirtomatka säätöruuvin kierroksella

Tyyppi

Koko

Ripustus

Raideleveys [mm]

Koukun mitta
(C-mitta) [mm]

A1 [mm]

B1 [mm]

C1 [mm]

A2 [mm]

B2 [mm]

C2 [mm]

Z

5000

4/2

413

490

300

375

590

400

475

178

238

Z

5000

8/2

631

505

315

610

555

365

660

89

119

Z

6000

4/2

414

485

300

375

585

400

475

194

260

Z280

6000

8/2

638

450

310

620

550

360

670

97

130

Z350

6000

8/2

643

450

260

625

500

310

675

97

130

Z

7000

4/2

668

525

285

630

625

385

730

254

342

Z

7000

6/2

enint. 2000

717

522

281

697

572

331

747

170

228

Z

7000

6/2

väh. 2000

897

522

281

877

572

331

927

170

228

Z

7000

8/2

915

525

284

895

575

334

945

127

171

Z

7000

10/2

960

482

241

940

532

291

990

102

137

Z

7000

12/2

1378

761

482

1358

811

532

1408

85

114

Taulukko: koukun mitat tyypin ZA vaijerinostimille

Backup-rajoittimen
kytkentäpiste

Ylemmän nostorajoittimen
kytkentäpiste

Kuollut alue (kytkentähystereesi)

Koukun siirtomatka säätöruuvin kierroksella

Tyyppi

Koko

Ripustus

Koukun mitta
(C-mitta) [mm]

A1 [mm]

B1 [mm]

C1 [mm]

A2 [mm]

B2 [mm]

C2 [mm]

ZA

5000

8/2

1195

495

305

1175

545

355

1225

89

119

ZA280

6000

8/2

1253

495

305

1235

545

355

1285

97

130

ZA350

6000

8/2

1163

445

255

1145

495

305

1195

97

130

ZA

7000

6/2

1370

515

275

1350

565

325

1400

170

228

ZA

7000

8/2

1430

515

275

1410

565

325

1460

127

171

ZA

7000

10/2

1312

480

240

1290

530

290

1340

102

137

Koukun siirtäminen backup-rajoittimen kytkentäpisteeseen

Backup-rajoittimen kytkentäpistettä saa siirtää vain tehtävään pätevä ammattihenkilö ja vain huollon yhteydessä.

Mitta A1, B1, C1

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Danfoss Frequenzumrichter Heben\C-Maß anfahren 3.jpg
  1. Ohita ylempi nostorajoitin manuaalisesti, jotta Backup-rajoittimeen on mahdollista ajaa.
  2. Aja kuormakoukku ylös mittaan A1, B1 tai C1.

Sinettien irrottaminen

Sinetit

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Getriebegrenzschalter\GGS\Plombe oben ab.png
  1. Avaa noston rajakytkimen kotelon kansi vaijerirummusta.
  2. Halkaise sinetit painamalla sinettejä keskeltä ruuvinvääntimellä ja poista sinetit.

Backup-rajoittimen säätäminen

Backup-rajoitin säädetään oikeanpuoleisella säätöruuvilla.

Nokkarenkaan valkoinen osoitinOranssi osoitin

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Getriebegrenzschalter\GGS\Backup-Begrenzer einstellen.png
Oikea säätöruuvi
  1. Poista säätöavain. Avain on kiinnitetty kahteen vaihteiston rajakatkaisijan yhteydessä olevaan pidikkeeseen.

Vaihtoehtoisesti voi käyttää myös avainvälin 3.0 kuusioruuvien väännintä (mieluiten kääntöalustalla varustettuna).

Akkuruuvinväännintä EI saa käyttää.

  1. Paina säätöavain säätöruuvin sisään. Käytä tarkoitukseen hieman voimaa.
  2. Tarvittaessa: kierrä säätöruuvia siihen saakka, kunnes nokkarenkaan valkoinen osoitin on oranssin osoittimen vasemmalla puolella. Valkoinen osoitin ei saa olla oranssin osoittimen oikealla puolella eikä täsmälleen oranssin osoittimen kohdalla.

Keskimmäinen valkoinen nuoli ilmoittaa kytkentäpisteen tarkan sijainnin. Kyseisen nuolen kummallakin puolella olevat valkoiset nuolet ilmoittavat puolestaan kytkentävaiheen alkamis- ja päättymiskohdan (kytkentähystereesi).

  1. Kierrä säätöruuvia siten, että nokkarenkaan valkoinen osoitin liikkuu myötäpäivään. Jatka kiertämistä, kunnes valkoinen osoitin on täsmälleen oranssin osoittimen kohdalla ja kuultavissa on naksahdus.
  • Myötäpäivään kierrettäessä kytkentäpiste siirtyy alaspäin.
  • Vastapäivään kierrettäessä kytkentäpiste siirtyy ylöspäin.
  1. Pääkontaktori kytkeytyy pois päältä.
U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Getriebegrenzschalter\GGS\Zurückdrehen.png
  1. Kierrä säätöruuvia kolmeneljäsosakierrosta vastapäivään.
  • Mikrokytkin kytkeytyy jälleen. Pääkontaktori kytkeytyy uudelleen päälle.
  1. Aja kuormakoukkua hieman alaspäin.
  2. Kierrä säätöruuvia kolmeneljäsosakierrosta takaisin oikealle.

Ylemmän nostorajoittimen kytkentäpisteeseen ajaminen

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Getriebegrenzschalter\Bremspunkt anfahren 3.jpg
Mitta A2, B2, C2
  1. Aja kuormakoukku mittaan A2, B2 tai C2.

Ylemmän nostorajoittimen säätäminen

Ylempi nostorajoitin säädetään keskimmäisellä säätöruuvilla.

Nokkarenkaan valkoinen osoitinOranssi osoitin

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Getriebegrenzschalter\GGS\Hubbegrenzer oben einstellen.png
Keskimmäinen säätöruuvi
  1. Poista säätöavain. Avain on kiinnitetty kahteen vaihteiston rajakatkaisijan yhteydessä olevaan pidikkeeseen.

Vaihtoehtoisesti voi käyttää myös avainvälin 3.0 kuusioruuvien väännintä (mieluiten kääntöalustalla varustettuna).

Akkuruuvinväännintä EI saa käyttää.

  1. Paina säätöavain säätöruuvin sisään. Käytä tarkoitukseen hieman voimaa.
  2. Tarvittaessa: kierrä säätöruuvia siihen saakka, kunnes nokkarenkaan valkoinen osoitin on oranssin osoittimen vasemmalla puolella. Valkoinen osoitin ei saa olla oranssin osoittimen oikealla puolella eikä täsmälleen oranssin osoittimen kohdalla.

Keskimmäinen valkoinen nuoli ilmoittaa kytkentäpisteen tarkan sijainnin. Kyseisen nuolen kummallakin puolella olevat valkoiset nuolet ilmoittavat puolestaan kytkentävaiheen alkamis- ja päättymiskohdan (kytkentähystereesi).

  1. Kierrä säätöruuvia siten, että nokkarenkaan valkoinen osoitin liikkuu myötäpäivään. Jatka kiertämistä, kunnes valkoinen osoitin on täsmälleen oranssin osoittimen kohdalla ja kuultavissa on naksahdus.
  • Myötäpäivään kierrettäessä kytkentäpiste siirtyy alaspäin.
  • Vastapäivään kierrettäessä kytkentäpiste siirtyy ylöspäin.

Säädön tarkastus

  1. Aja kuormakoukkua alaspäin.
  • Nosta kuormakoukkua hitaalla ja nopealla nostonopeudella ja tarkasta, pysähtyykö kuormakoukku oikeaan paikkaan.

Säätöruuvien sinetöinti

Sinetit

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Getriebegrenzschalter\GGS\Plombe oben dran.png
  1. Aseta sinetit (2x) säätöruuvien päälle ja paina sinetit paikalleen.

Absoluuttikulma-anturin piirilevyn vaihtaminen

Vain absoluuttikulma-anturilla varustettuna

Absoluuttikulma-anturi on yhdistetty kiinteänä yksikkönä noston rajakatkaisijaan, ja se täytyy vaihtaa aina yhdessä noston rajakatkaisijan kanssa.

Absoluuttikulma-anturin piirilevyä ei saa irrottaa vaihteiston rajakatkaisijasta eikä vaihtaa erikseen.

Koko yksikön vaihdon jälkeen uudelle absoluuttikulma-anturille on suoritettava osoitteen ja referenssipisteiden määrittely joko automaattisesti tai manuaalisesti. Katso ABUControl-ohjauksen tuotekäsikirja.

ABUS-huolto

Vain Saksassa
  1. Pidä mahdollisuuksien mukaan tuotenumero, sarjanumero ja asiakasnumero saatavilla.
  2. Soita ABUS-huoltokeskukseen:
  • Puhelin: +49 (0)2261-37-237
  1. Jätä viesti puhelinvastaajaan normaalien toimistoaikojen ulkopuolella.
  1. ABUS-huolto ottaa sinuun piakkoin yhteyttä.
  1. Tarvittaessa ongelman kuvauksen voi lähettää telekopiona tai sähköpostina:
  • Telefaksi: +49 (0)2261-37-265
  • Sähköposti: service@abus-kransysteme.de
Vain Saksan ulkopuolella
  1. Ota puhelimitse yhteyttä paikalliseen ABUS-toimipaikkaan tai nosturien huoltokumppaniin.

Yhteystiedot, yhteyshenkilöt ja aukioloajat saa ABUS-toimipaikasta tai nosturien huoltokumppanilta.
