Xειρισμός γερανού ABUS

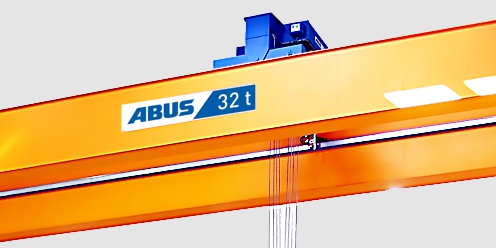

Η μέγιστη ανυψωτική ικανότητα αναγράφεται στο βαρουλκοφορείο και την κάτω τροχαλία ή τον σύνδεσμο γάντζου/αλυσίδας. Επιπλέον στον γερανό αναγράφεται η μέγιστη ανυψωτική ικανότητα του γερανού:

• Σε γερανογέφυρα: Στην κύρια δοκό
• Σε στρεφόμενο γερανό: Στον βραχίονα
• Σε γερανογέφυρα ΗΒ: Στην κύρια δοκό

• Σε τροχιά βαρουλκοφορείου μονής ράγας: Στην τροχιά του βαρουλκοφορείου

Η μέγιστη ανυψωτική ικανότητα αναγράφεται στο βαρουλκοφορείο και την κάτω τροχαλία ή στον σύνδεσμο γάντζου/αλυσίδας. Επιπλέον στον γερανό αναγράφεται η μέγιστη συνολική ανυψωτική ικανότητά του:

• Σε γερανογέφυρα: Στην κύρια δοκό
• Σε στρεφόμενο γερανό: Στον βραχίονα
• Σε γερανογέφυρα ΗΒ: Στην κύρια δοκό

• Σε τροχιά βαρουλκοφορείου μονής ράγας: Στην τροχιά του βαρουλκοφορείου

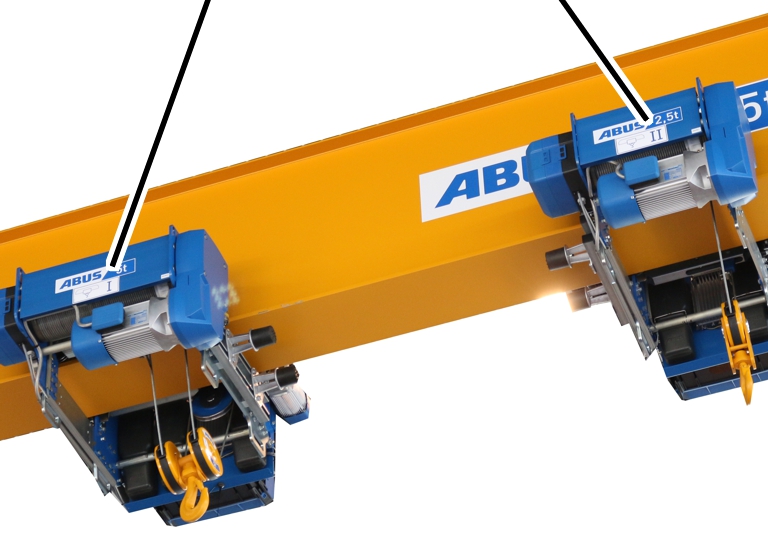

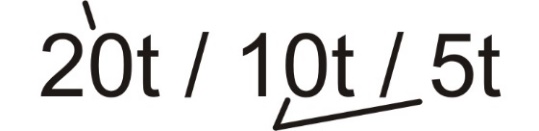

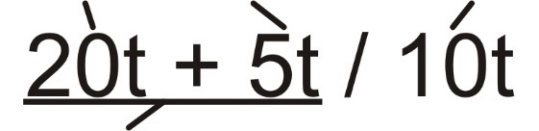

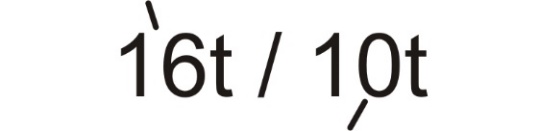

Συνδιασμός των ανυψωτικών ικανοτήτων

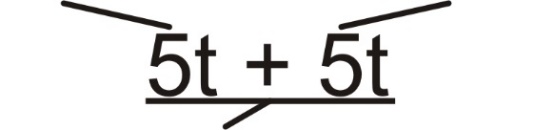

• Αν η μέγιστη ανυψωτική ικανότητα γερανού με πολλά βαρουλκοφορεία μπορεί να μετρηθεί επακριβώς, τότε η μέγιστη ανυψωτική ικανότητα του κάθε βαρουλκοφορείου αναγράφεται με "+". Το άθροισμα είναι η μέγιστη ανυψωτική ικανότητα του γερανού.

Πρώτο βαρουλκοφορείο 5 tΔεύτερο βαρουλκοφορείο 5 t

Βαρουλκοφορείο 20 tΒαρουλκοφορείο 10 tΒαρουλκοφορείο 5 t

• Αν η μέγιστη ανυψωτική ικανότητα του γερανού με πολλά βαρουλκοφορεία δεν μπορεί να μετρηθεί επακριβώς, τότε πρώτα αναγράφεται η μέγιστη ανυψωτική ικανότητα του γερανού, έπειτα η μέγιστη ανυψωτική ικανότητα των βαρουλκοφορείων σε παρένθεση με ένα "/".

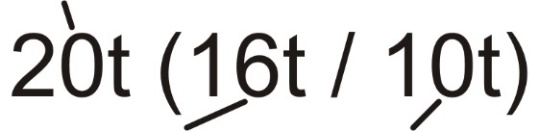

Μέγιστη ανυψωτική ικανότητα του γερανού

Πρόσθετος κανόνας:

Αν η μέγιστη ανυψωτική ικανότητα του γερανού αντιστοιχεί σε αυτήν του πιο μεγάλου βαρουλκοφορείου, η μέγιστη ανυψωτική ικανότητα του γερανού και οι παρενθέσεις παραλείπονται.

Μέγιστη ανυψωτική ικανότητα του γερανού και συγχρόνως του μεγαλύτερου βαρουλκοφορείου

Μέγιστη ανυψωτική ικανότητα του γερανού και συγχρόνως του μεγαλύτερου βαρουλκοφορείου

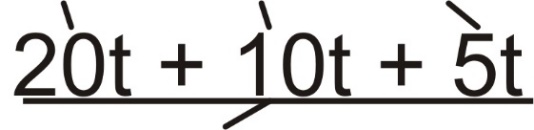

• Και εδώ επίσης μπορεί να υπολογιστεί η μέγιστη ανυψωτική ικανότητα του γερανού από πολλά βαρουλκοφορεία.

Βαρουλκοφορείο 20 tΒαρουλκοφορείο 5 tΒαρουλκοφορείο 10 t

Η παράγραφος αυτή ισχύει μόνο, όταν η κύρια δοκός (σε γερανογέφυρα), ο βραχίονας (σε στρεφόμενο γερανό), η δοκός (σε γερανογέφυρα ΗΒ) ή η τροχιά βαρουλκοφορείου (μονής ράγας) είναι χωρισμένη σε τμήματα διαφορετικής μέγιστης ανυψωτικής ικανότητας.

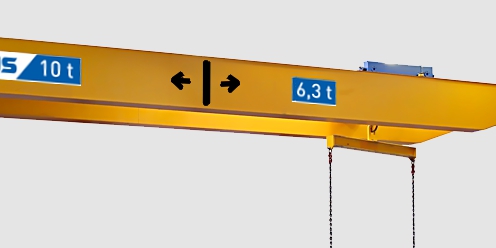

Τα επιμέρους τμήματα διαφορετικής ικανότητας ανύψωσης στην κύρια δοκό (για γερανογέφυρα), στον βραχίονα (για στρεφόμενο γερανό), στη δοκό (για γερανογέφυρα ΗΒ) ή στην τροχιά βαρουλκοφορείου (μονής ράγας) διαχωρίζονται μεταξύ τους με κάθετες γραμμές. Μεταξύ των γραμμών αναγράφεται η μέγιστη ανυψωτική ικανότητα του τμήματος.

Η παράγραφος αυτή ισχύει μόνο σε γερανούς με διάταξη προειδοποίησης (π.χ. κόρνα ή κουδούνι).

1. Ελέγξτε ολόκληρο το συρματόσχοινο για ζημιές. Οι ζημιές που παρουσιάζονται εδώ δεν επιτρέπεται να εμφανίζονται στο συρματόσχοινο.

Παραδείγματα ζημιών:

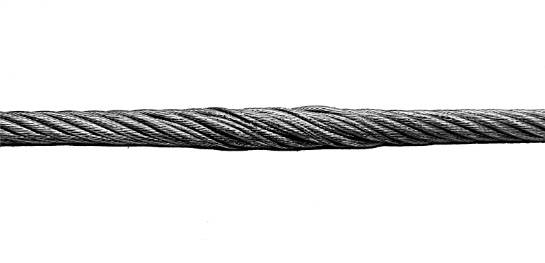

Η πλέξη του συρματόσχοινου έχει ανοίξει. Φαίνονται οι εσωτερικοί κλώνοι του συρματόσχοινου.

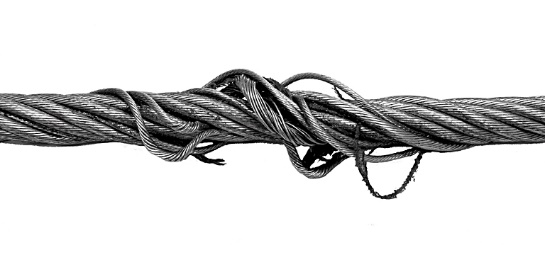

Στο συρματόσχοινο έχουν σχηματιστεί βρόχοι.

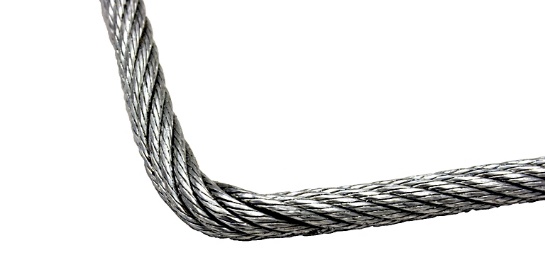

Το συρματόσχοινο είναι τσακισμένο. Έχει προκληθεί από την άσκηση ισχυρής εξωτερικής δύναμης επάνω στο συρματόσχοινο.

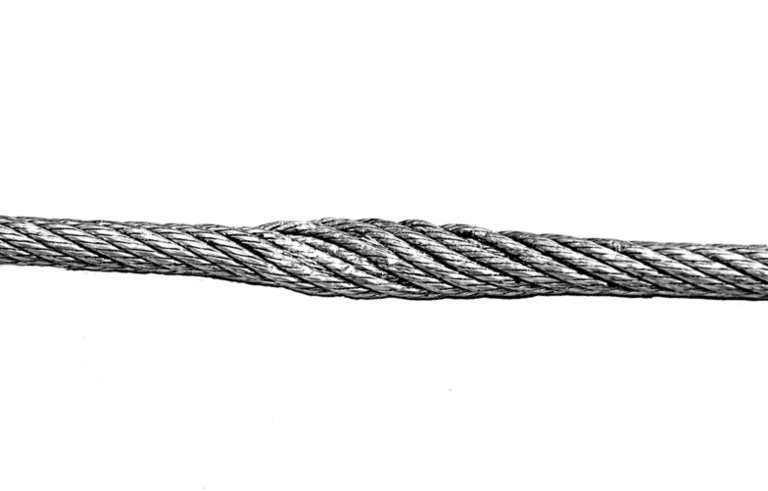

Το συρματόσχοινο είναι σε κάποιο σημείο πεπλατυσμένο. ΄Εχει προκληθεί από θλίψη του συρματόσχοινου.

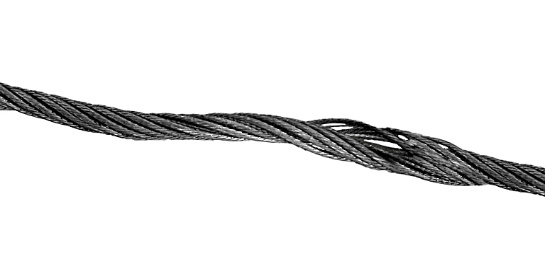

Στο συρματόσχοινο έχει σχηματιστεί κλωβός. Προκαλείται από ισχυρή στρέψη του συρματόσχοινου.

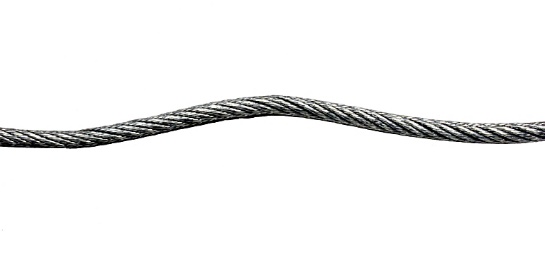

Το συρματόσχοινο έχει μια παραμόρφωση σαν "τιρμπουσόν".

1. Ελέγξτε το συρματόσχοινο για εμφανή σημεία θραύσης. Αν διαπιστώσετε τέτοια σημεία μην εργάζεστε με τον γερανό. Θα πρέπει να γίνει άμεσα ενδελεχής έλεγχος του συρματόσχοινου. Δείτε το "Γενικό εγχειρίδιο για γερανούς ABUS".

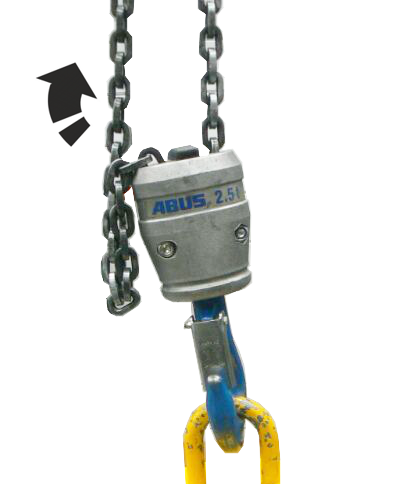

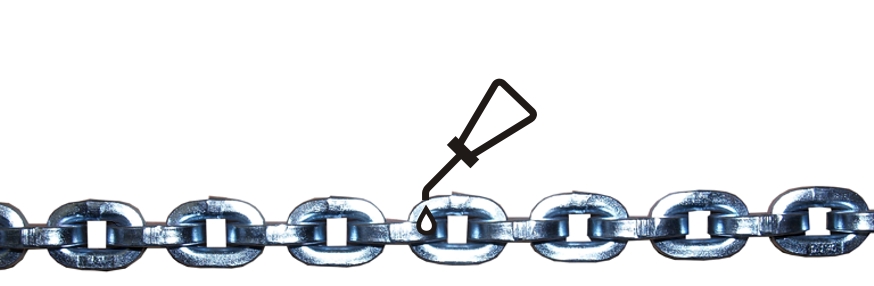

• Έχει περαστεί η αλυσίδα με λάδι;

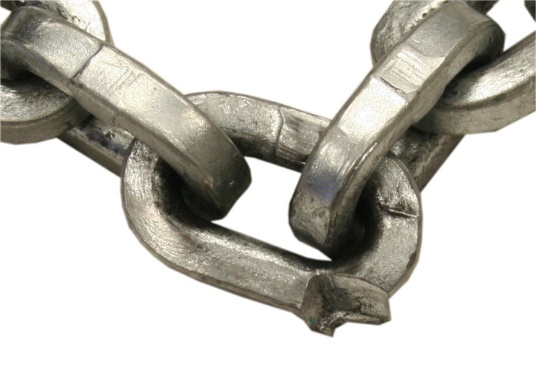

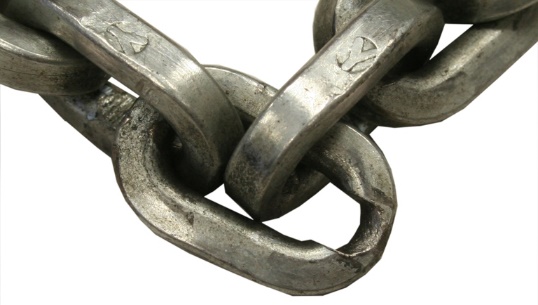

1. Εξετάστε όλη την αλυσίδα για τυχόν ζημιές. Οι ζημιές που παρουσιάζονται εδώ δεν επιτρέπεται να εμφανίζονται στην αλύσίδα.

Παραδείγματα ζημιών:

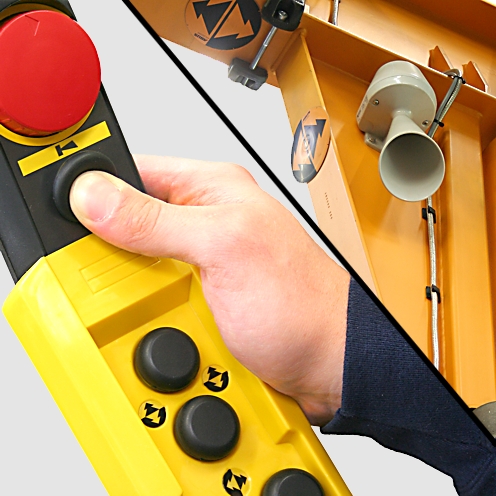

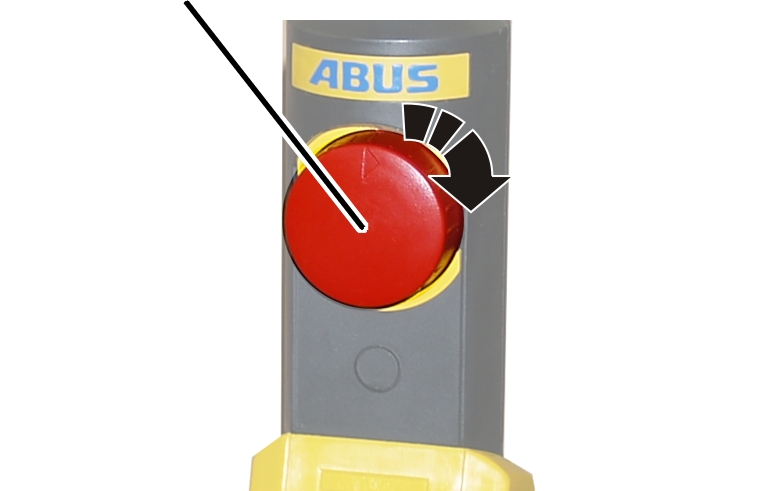

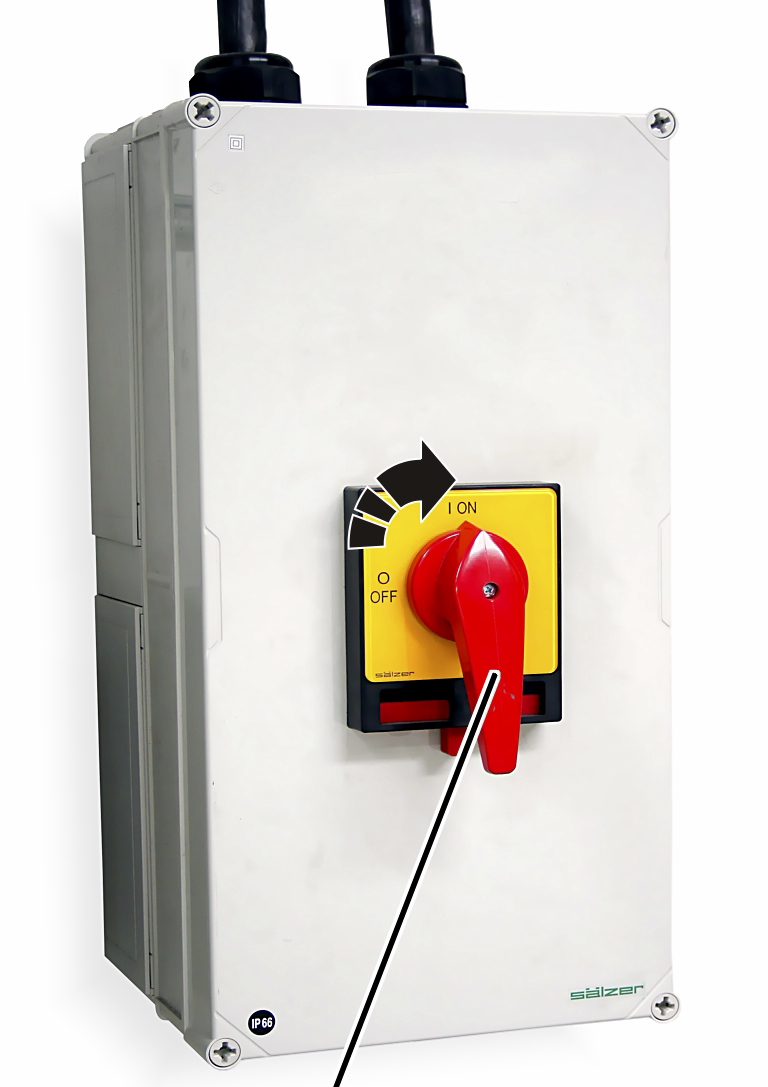

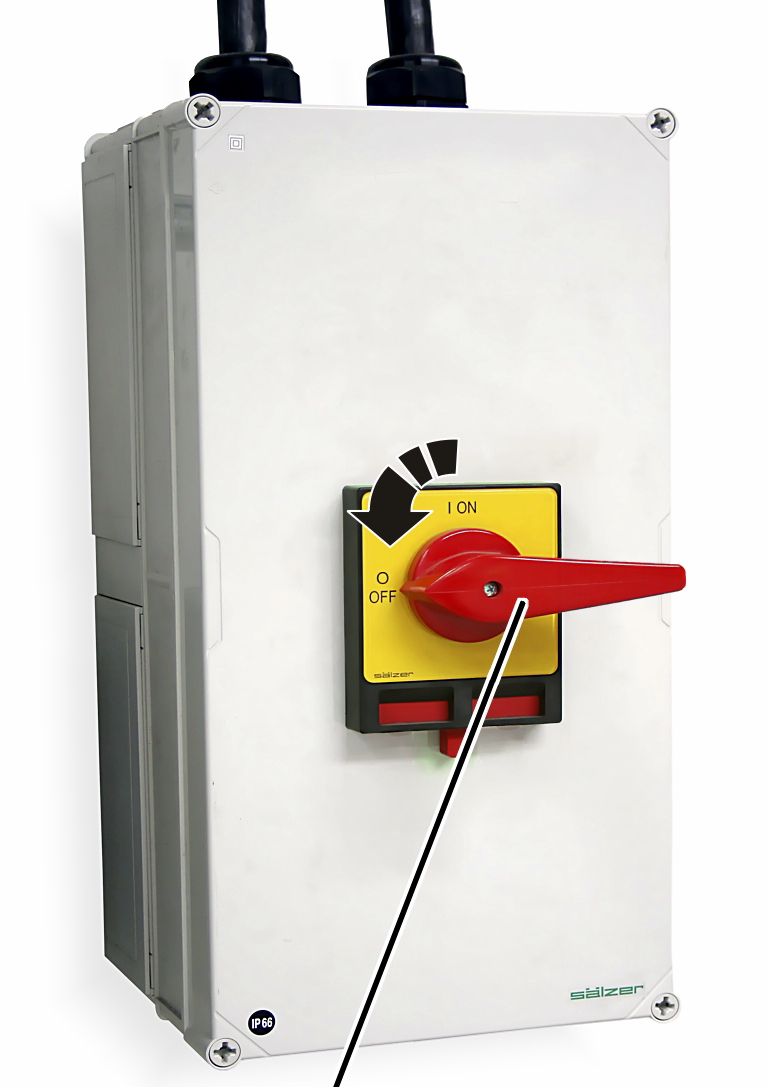

Απασφάλιση του πλήκτρου διακοπής κινδύνου

Πλήκτρο διακοπής κινδύνου

1. Περιστρέψτε το πλήκτρο διακοπής κινδύνου δεξιόστροφα κατά ένα τέταρτο.

1. Ο γερανός είναι έτοιμος προς λειτουργία.

Σύνδεση

1. Ενεργοποιήστε τον πομπό του ασύρματου συστήματος ελέγχου και συνδεθείτε στον δέκτη.

Συμβουλευτείτε το εγχειρίδιο του ABURemote.

1. Ο γερανός είναι έτοιμος προς λειτουργία.

Μόλις ο πομπός αποδεσμευθεί:

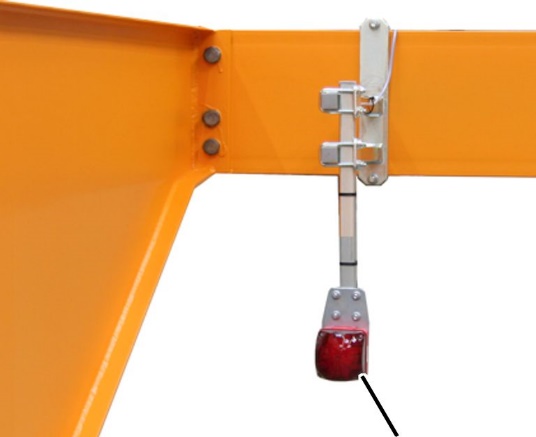

1. Το κόκκινο φανάρι ειδοποίησης ανάβει.

Έτσι όλα τα άτομα στον γύρω χώρο γνωρίζουν πως με τον γερανό συνδέθηκε κάποιος πομπός και πως οποιαδήποτε στιγμή μπορεί να κινηθεί.

Έλεγχος του μοτέρ στρέψης

Πριν από την έναρξη εργασιών ελέγξτε:

1. Πατήστε τελείως το πλήκτρο "Στρέψη".

1. Ο γερανός στρέφεται στην αντίστοιχη κατεύθυνση.

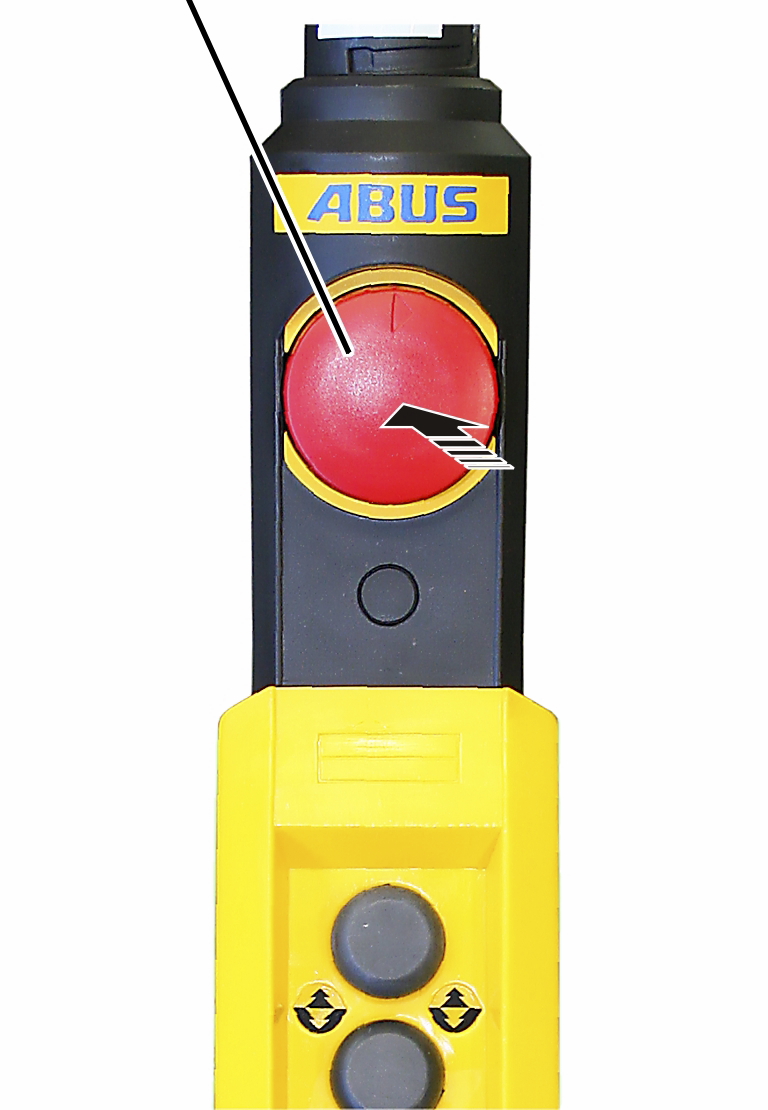

1. Πατήστε το πλήκτρο διακοπής κινδύνου.

1. Ο γερανός δεν στρέφεται πλέον και σταματάει αργά.
2. Το μοτέρ στρέψης δεν διαθέτει φρένο, έτσι η περιστροφή σταματά προοδευτικά.
3. Το μοτέρ στρέψης έχει πλέον ελεγχθεί για καλή λειτουργία.

1. Ενεργοποιήστε πάλι τον γερανό από το κρεμαστό χειριστήριο ή την ασύρματη μονάδα ελέγχου.

Έλεγχος οριακού διακόπτη ανύψωσης

Πριν από την έναρξη εργασιών ελέγξτε:

1. Πατήστε το πλήκτρο "Ανύψωση" μέχρι τη μέση και ανυψώστε τον γάντζο με χαμηλή ταχύτητα μέχρι τέλους.

1. Ο γάντζος θα σταματήσει στην υψηλότερη θέση του.
2. Η λειτουργία του πάνω οριακού διακόπτη ανύψωσης έχει έτσι ελεγχθεί.

Υπόδειξη:

Κατά τον έλεγχο του πάνω οριακού διακόπτη ανύψωσης με κάθε έναρξη της εργασίας, το συρματόσχοινο τυλίγεται τελείως. Με τον τρόπο αυτό το συρματόσχοινο κατανέμεται ομοιόμορφα και στα δύο τύμπανα. Έτσι διασφαλίζεται η απρόσκοπτη λειτουργία.

Αν το συρματόσχοινο δεν τυλίγεται τακτικά ομοιόμορφα και στα δύο τύμπανα, μπορεί να διανέμεται ανομοιόμορφα και έτσι στο ένα τύμπανο να έχει τυλιχτεί τελείως και στο άλλο όχι ακόμη.

Έλεγχος σημείων ενεργοποίησης

Πριν από την έναρξη εργασιών ελέγξτε:

1. Οδηγήστε τον γάντζο μέχρι τα ρυθμισμένα σημεία ενεργοποίησης.

1. Το βαρούλκο σταματά να κινείται προς την εκάστοτε κατεύθυνση.

Το βαρούλκο έχει ένα σύνδεσμο ολίσθησης. Αυτός αποτρέπει ζημιές στο βαρούλκο όταν ο γάντζος στην άνω θέση χτυπήσει το περίβλημα από κάτω.

1. Γι' αυτό μην ελέγχετε τον σύνδεσμο ολίσθησης ούτε πριν από την εργασία.

Συμβουλευτείτε το εγχειρίδιο του κρεμαστού χειριστήριου.

Συμβουλευτείτε το εγχειρίδιο του ABURemote.

Η παράγραφος αυτή ισχύει μόνο για γερανούς με ηλεκτρικό σύστημα ABUS 3 με μοτέρ μετακίνησης δύο βαθμίδων και/ή με μοτέρ ανύψωσης (χωρίς ABULiner) …

… και για γερανούς με ABUControl. Για ABUControl, αν απαιτείται, μπορεί στο ABUS KranOS να γίνεται εναλλαγή ανάμεσα σε προφίλ κίνησης δύο βαθμίδων και σε αβαθμίδωτο.

Επισκόπηση

Η ταχύτητα ανύψωσης και η ταχύτητα μετακίνησης μπορούν να ρυθμίζονται σε δύο βαθμίδες (αργά και γρήγορα).

Ανύψωση/χαμήλωμα/μετακίνηση πιο αργά

1. Πατήστε το πλήκτρο μέχρι τη μέση (βαθμίδα 1).

1. Ο γερανός ανυψώνει ή κατεβάζει με αργή ταχύτητα.

Ανύψωση/χαμήλωμα/μετακίνηση γρήγορα

1. Πιέστε το πλήκτρο μέχρι τέρμα (βαθμίδα 2).

1. Ο γερανός επιταχύνει και ανυψώνει/κατεβάζει/μετακινείται με γρήγορη ταχύτητα.

Πέδηση

1. Αφήστε ελεύθερο το πλήκτρο μέχρι τη μέση (πίσω στη βαθμίδα 1).

1. Ο γερανός φρενάρει και ανυψώνει/κατεβάζει/μετακινείται πάλι με αργή ταχύτητα.

Ακινητοποίηση

1. Αφήστε το πλήκτρο ελεύθερο.

1. Ο γερανός φρενάρει και ακινητοποιείται.

Η παράγραφος αυτή ισχύει μόνο για γερανούς με ηελκτρικό σύστημα ABUS 3 με αδιαβάθμητη επιτάχυνση των μοτέρ μετακίνησης και/ή των μοτέρ ανύψωσης (με μετατροπέα συχνότητας ABULiner) …

… και για γερανούς με ABUControl. Για ABUControl, αν απαιτείται, μπορεί στο ABUS KranOS να γίνεται εναλλαγή ανάμεσα σε προφίλ κίνησης δύο βαθμίδων και σε αβαθμίδωτο.

Επισκόπηση

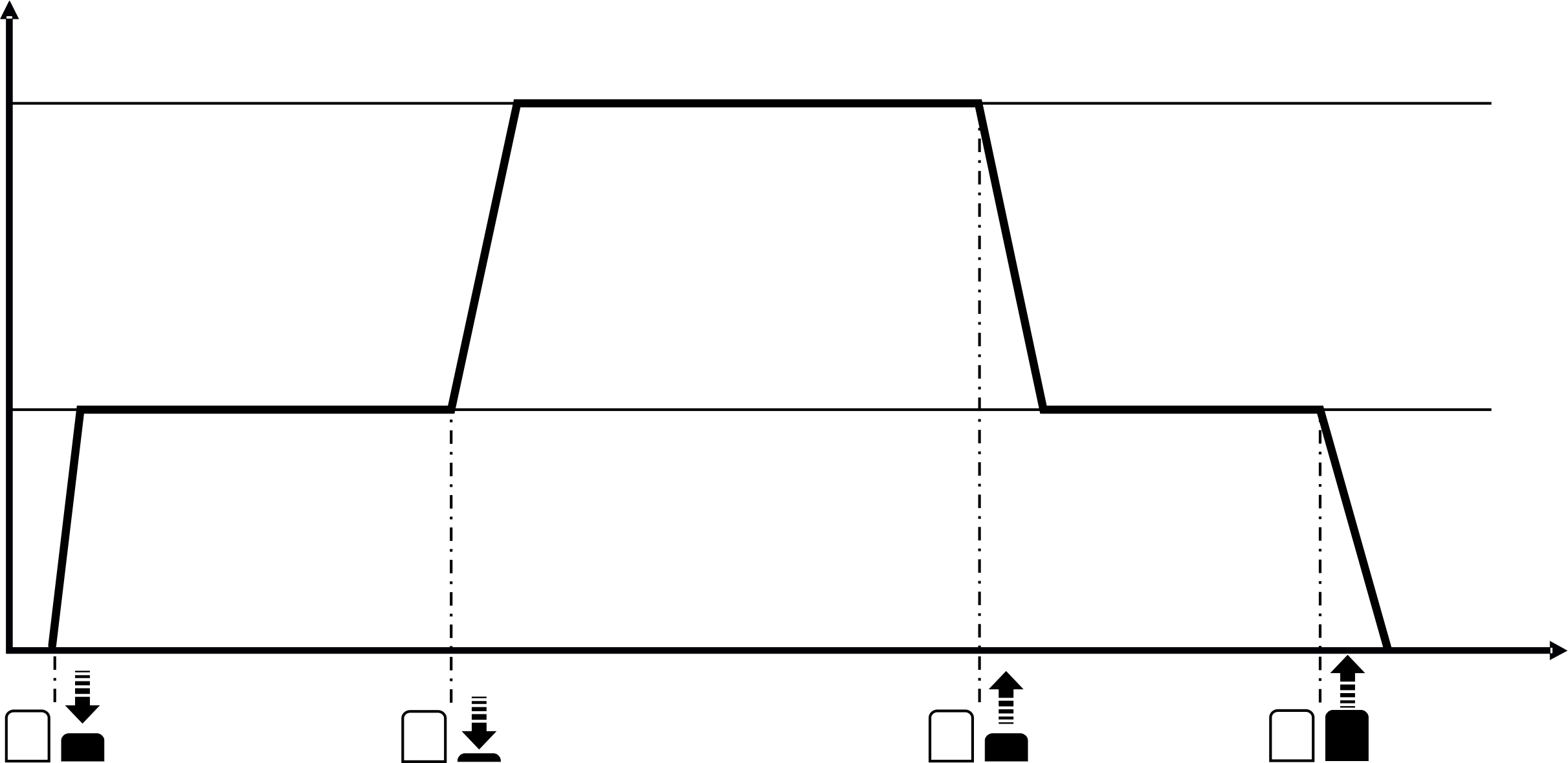

Οι ταχύτητες ανύψωσης και μετακίνησης μπορούν να ρυθμίζονται αδιαβάθμητα.

Ανύψωση/χαμήλωμα/μετακίνηση αργά

1. Πατήστε το πλήκτρο μέχρι τη μέση (βαθμίδα 1).

1. Ο γερανός ανυψώνει/κατεβάζει/μετακινείται με την πιο αργή ταχύτητα.

Επιτάχυνση

1. Πιέστε το πλήκτρο μέχρι τέρμα (βαθμίδα 2).

1. Ο γερανός επιταχύνει.

Διατήρηση ταχύτητας

1. Πατήστε ξανά το πλήκτρο μόνο μέχρι τη μέση (βαθμίδα 1).

1. Ο γερανός δεν επιταχύνει άλλο και συνεχίζει να ανυψώνει/κατεβάζει/μετακινείται με την τρέχουσα ταχύτητα.

Πέδηση

1. Αφήστε το πλήκτρο ελεύθερο.

1. Ο γερανός φρενάρει.

Διατήρηση ταχύτητας

1. Πατήστε το πλήκτρο ξανά μέχρι τη μέση.

1. Ο γερανός δεν φρενάρει άλλο και συνεχίζει να ανυψώνει/κατεβάζει/μετακινείται με την τρέχουσα ταχύτητα.

Δυνατό φρενάρισμα

1. Πατήστε μέχρι τέρμα το απέναντι πλήκτρο.

1. Ο γερανός φρενάρει πολύ απότομα.

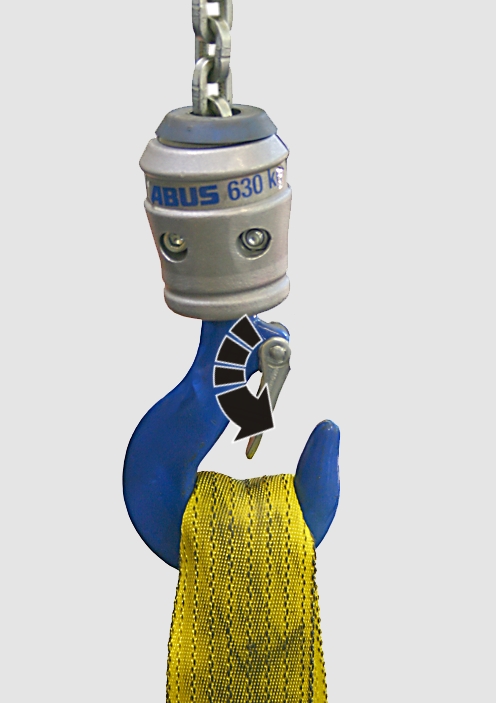

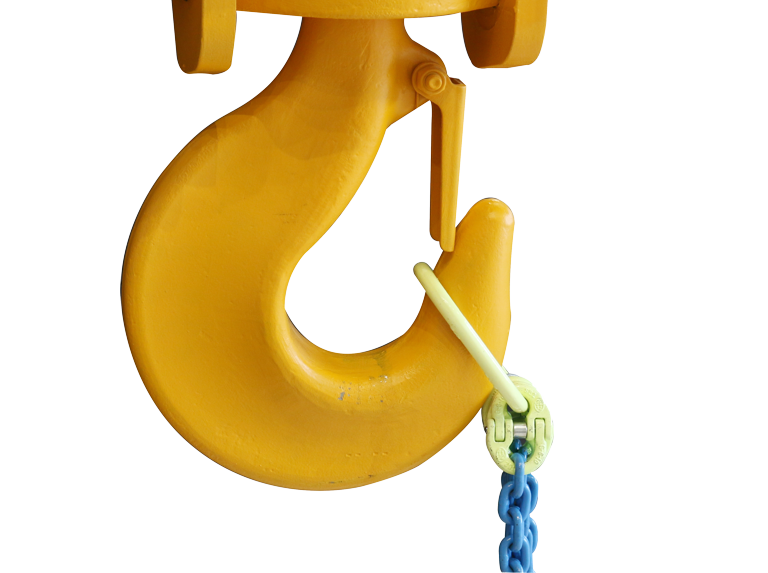

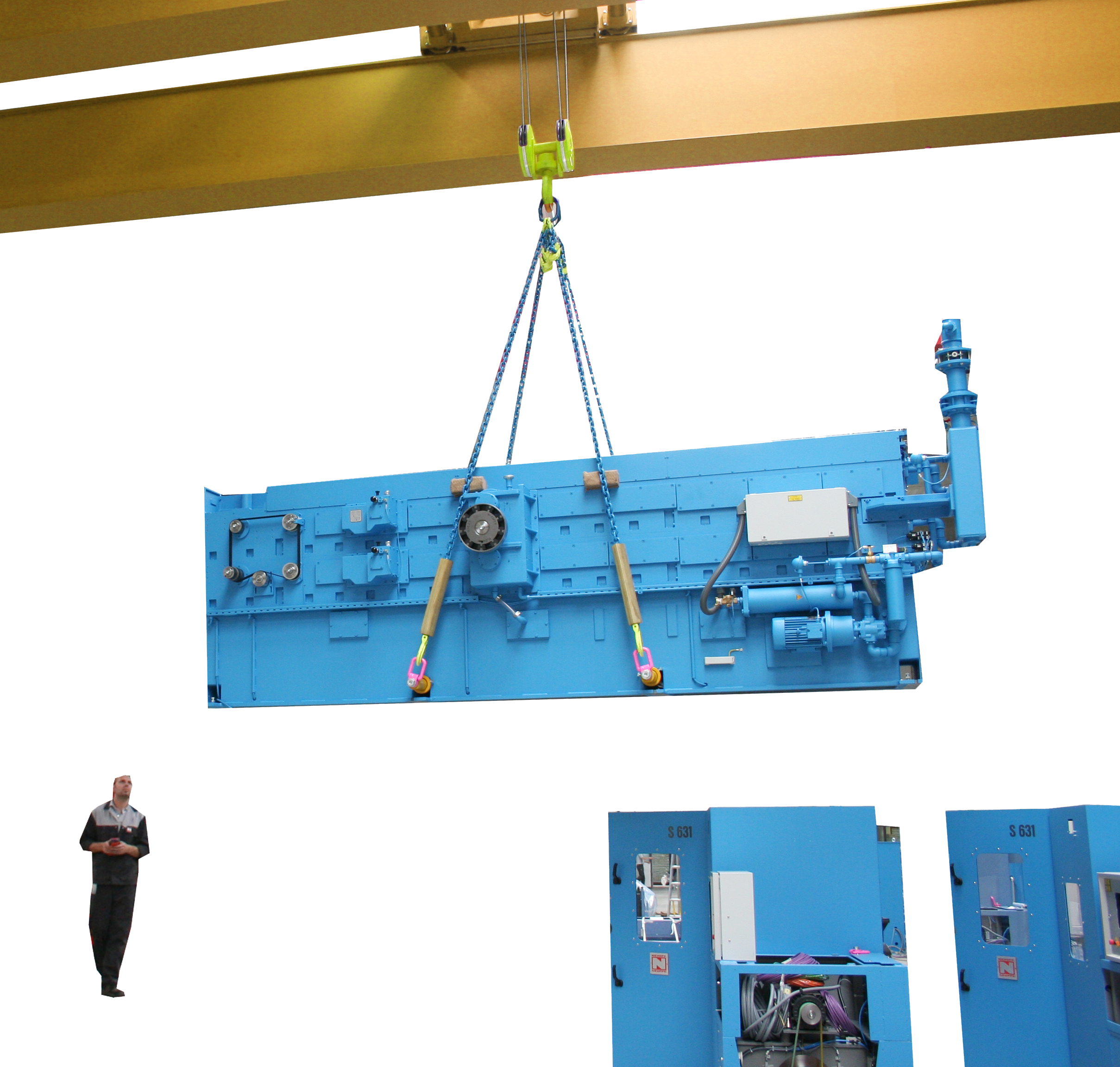

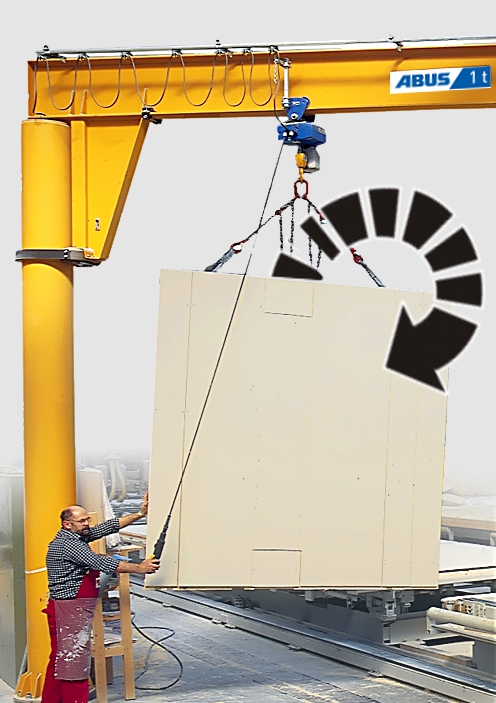

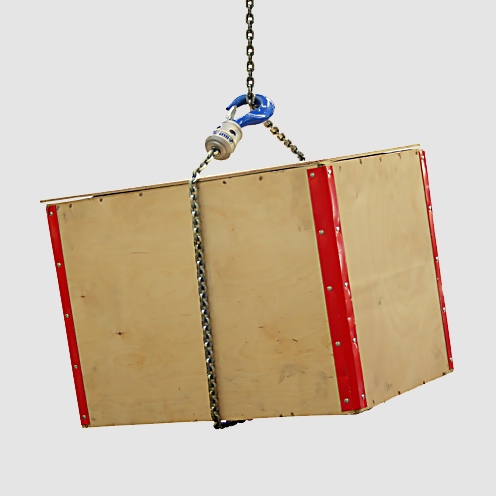

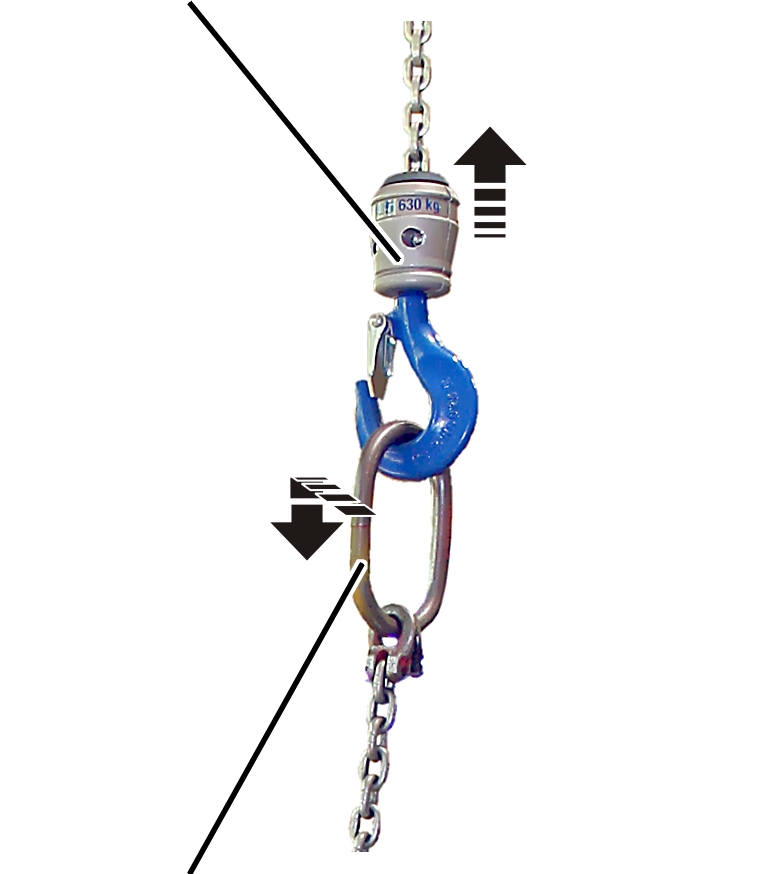

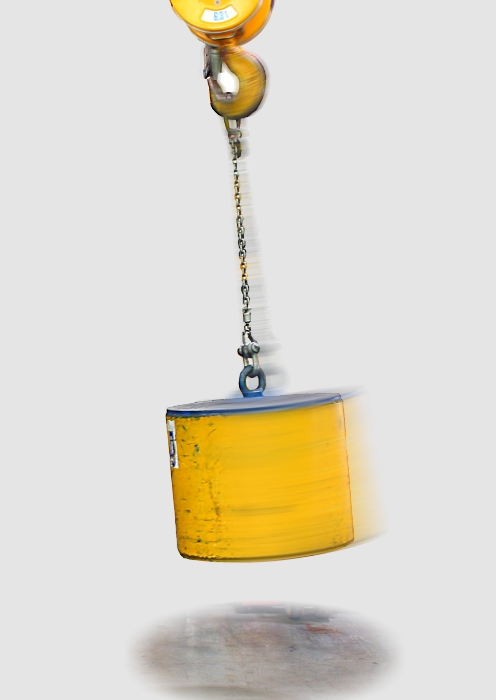

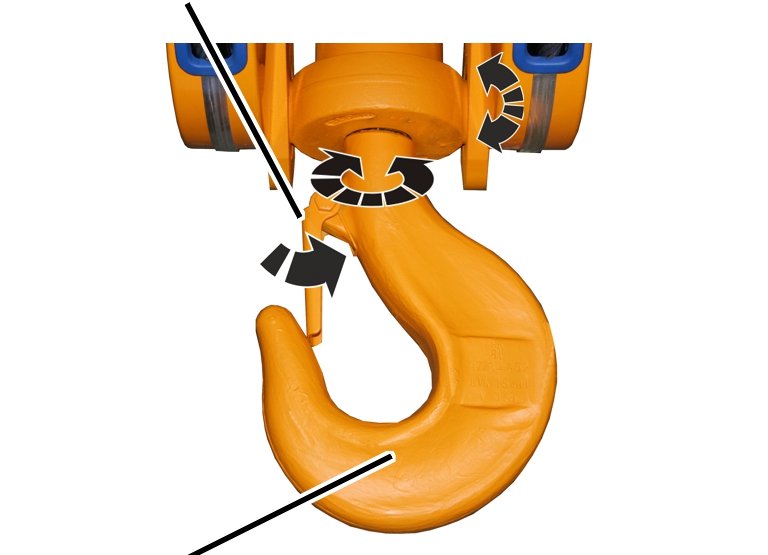

1. Για να μετακινήσετε το φορτίο, τραβήξτε ή πιέστε το φορτίο, την κάτω τροχαλία, τον σύνδεσμο γάντζου/αλυσίδας, το μέσο πρόσδεσης ή ανάρτησης φορτίου.

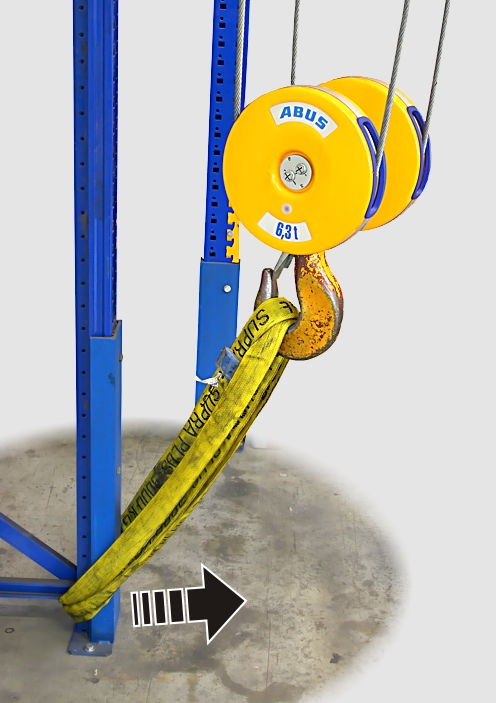

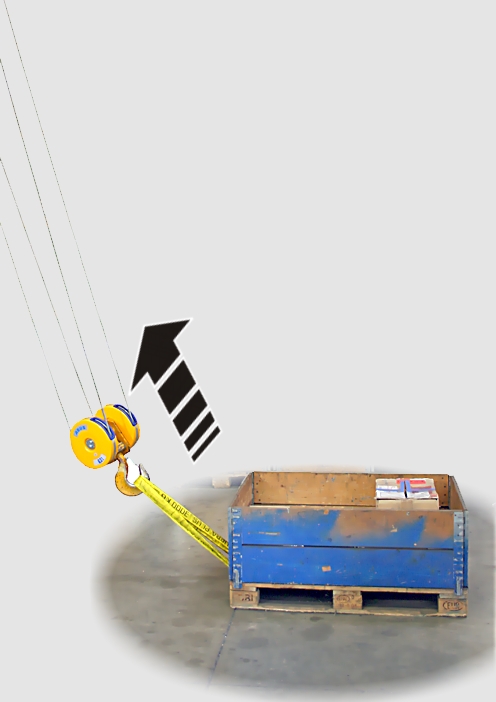

Για να μετακινήσετε το φορτίο ή τον άδειο γάντζο μην τραβάτε από το κρεμαστό χειριστήριο.

1. Στρέψτε ή μετακινήστε το φορτίο μόνο, όταν μπορείτε εύκολα και ακίνδυνα να το σταματήσετε με το χέρι.

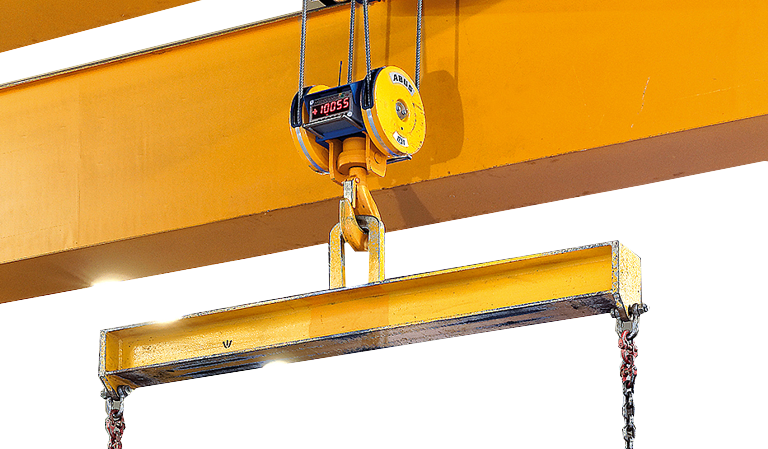

Το βαρούλκο διαθέτει ασφάλεια υπερφόρτωσης. Ανάλογα με τον τύπο, μετριέται άμεσα ή έμμεσα η καταπόνηση της τραβέρσας σημείου σταθεροποίησης ή καταγράφεται το ρεύμα του μοτέρ του ανυψωτικού μηχανισμού κατά την ανύψωση.

Με τον τρόπο αυτό η ασφάλεια υπερφόρτωσης υπολογίζει το αναρτημένο φορτίο και φροντίζει ώστε να μην ανυψωθεί με το βαρούλκο, αν το βάρος του υπερβαίνει τη μέγιστη ανυψωτική ικανότητα.

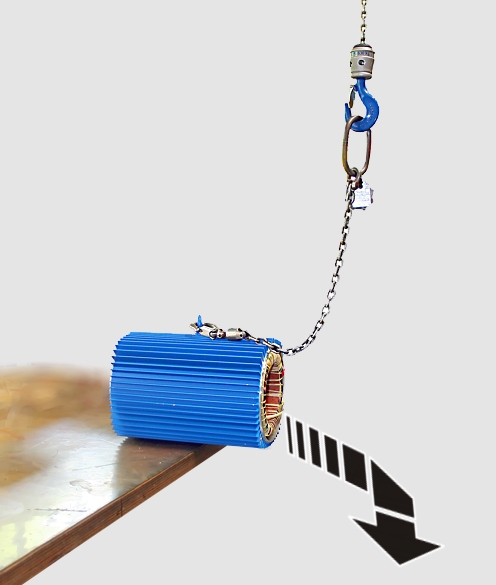

Επιπλέον η ασφάλεια υπερφόρτωσης προστατεύει από ρήξη φορτίου (απότομη ανύψωση του φορτίου).

Όταν το βαρούλκο συρματόσχοινου δεν ανυψώνει ενώ πιέζετε το πλήκτρο:

1. Ενεργοποιήθηκε η ασφάλεια υπερφόρτωσης. Ο γερανός καταπονείται με πάνω από 110% της μέγιστης ανυψωτικής του ικανότητας.

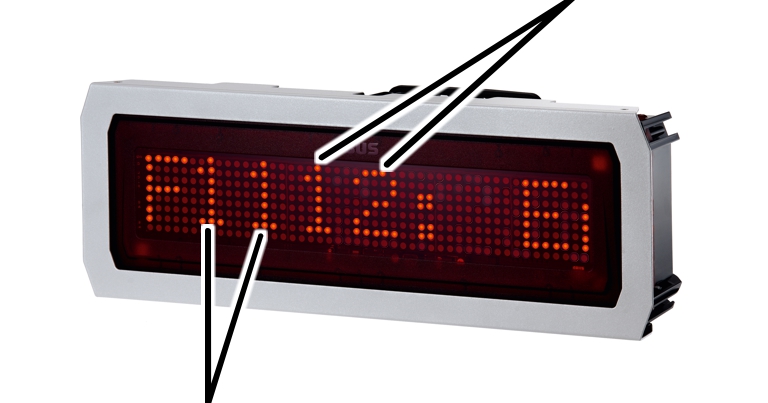

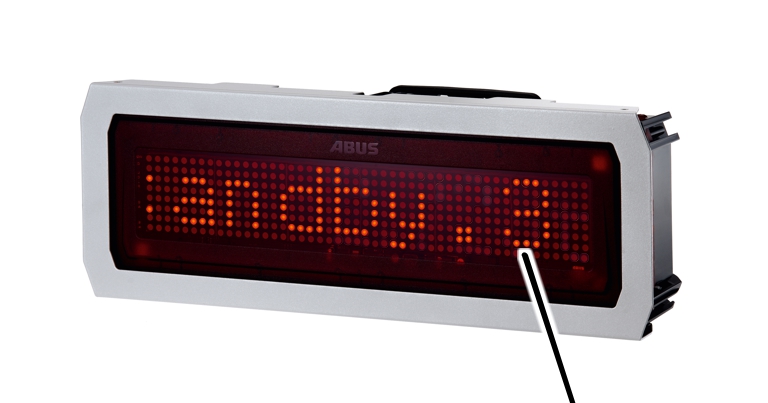

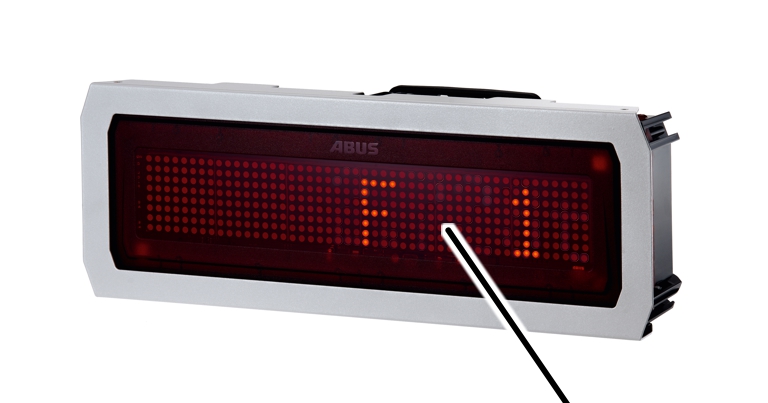

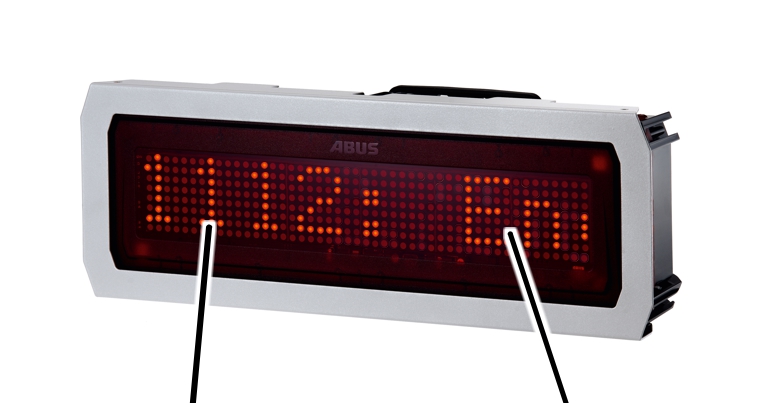

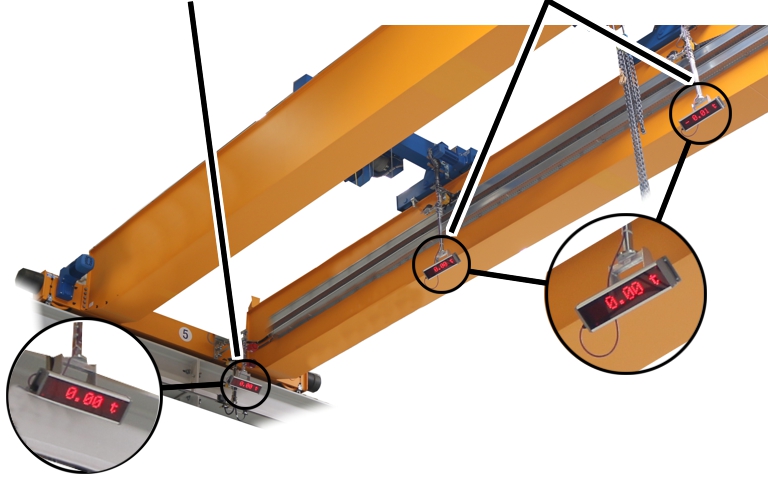

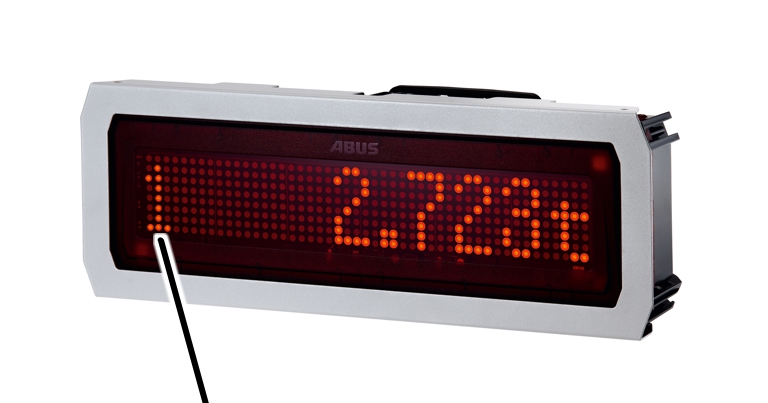

2. Αν υπάρχει ένδειξη φορτίου: Η ένδειξη φορτίου αναβοσβήνει.
3. Αν υπάρχει κόρνα: Η κόρνα ακούγεται.

1. Αφήστε ελεύθερο το πλήκτρο "Ανύψωση".
2. Πατήστε το πλήκτρο "Χαμήλωμα" για 2 δευτερόλεπτα τουλάχιστον και αποθέστε το φορτίο.

1. Για ABUControl: Για 10 δευτερόλεπτα μπορείτε να χαμηλώνετε μόνο με αργή ταχύτητα. Με τον τρόπο αυτό αποφεύγετε τις ταλαντώσεις του γερανού με υπερφόρτωση σε γρήγορη ταχύτητα.

Αν κατά την ανύψωση φορτίου το βαρούλκο συρματόσχοινου σταματήσει για λίγο:

1. Η ασφάλεια υπερφόρτωσης αναγνώρισε έναρξη ρήξης φορτίου (απότομη ανύψωση φορτίου).
2. Το βαρούλκο συρματόσχοινου ανυψώνει για 3 δευτερόλεπτα μόνο με την αργή ταχύτητα ανύψωσης.

1. Πατήστε μέχρι τέλους το πλήκτρο "Ανύψωση" (2η βαθμίδα).

1. Μετά από 3 δευτερόλεπτα το βαρούλκο συρματόσχοινου επιταχύνει ξανά με τη γρήγορη ταχύτητα ανύψωσης.

Όταν το βαρούλκο δεν ανυψώνει ούτε χαμηλώνει πλέον:

1. Ο γερανός καταπονείται με πάνω από 130 % της μέγιστης ανυψωτικής του ικανότητας.
2. Το βαρούλκο μπλοκάρει την ανύψωση και το χαμήλωμα.

1. Για την απόθεση του φορτίου θα πρέπει προσωρινά να γεφυρωθεί η ασφάλεια υπερφόρτωσης.

Ανατρέξτε στο εγχειρίδιο του ABUControl.

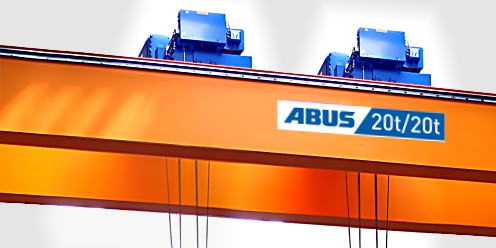

Στην κοινή λειτουργία δύο βαρουλκοφορείων σε έναν γερανό οι ασφάλειες υπερφόρτωσης και των δύο βαρουλκοφορείων αξιολογούνται από κοινού.

Όταν γίνεται καταπόνηση του ανυψωτικού μηχανισμού του ενός βαρουλκοφορείου το άλλο βαρουλκοφορείο σταματά συγχρονισμένα.

Αν ενεργοποιηθεί η ασφάλεια υπερφόρτωσης του ενός ανυψωτικού μηχανισμού σε μεμονωμένη λειτουργία:

1. Με τον υπερφορτωμένο ανυψωτικό μηχανισμό μπορείτε μόνο να χαμηλώσετε το φορτίο.

Με τον τρόπο αυτό μπορείτε να αποθέσετε με ασφάλεια ένα φορτίο που είναι αναρτημένο σε έναν ή και στους δύο ανυψωτικούς μηχανισμούς.

1. Εξάλλου με τον άλλο ανυψωτικό μηχανισμό μπορείτε μόνο να ανυψώνετε.

Με τον τρόπο αυτό δεν μπορείτε να χαμηλώσετε με τον άλλο ανυψωτικό μηχανισμό ένα φορτίο που είναι αναρτημένο και στους δύο ανυψωτικούς μηχανισμούς και όπου ο ένας παρουσιάζει υπερφόρτωση. Διότι έτσι ο ανυψωτικός μηχανισμός που υπερφορτώνεται θα είχε ακόμη μεγαλύτερη υπερφόρτωση.

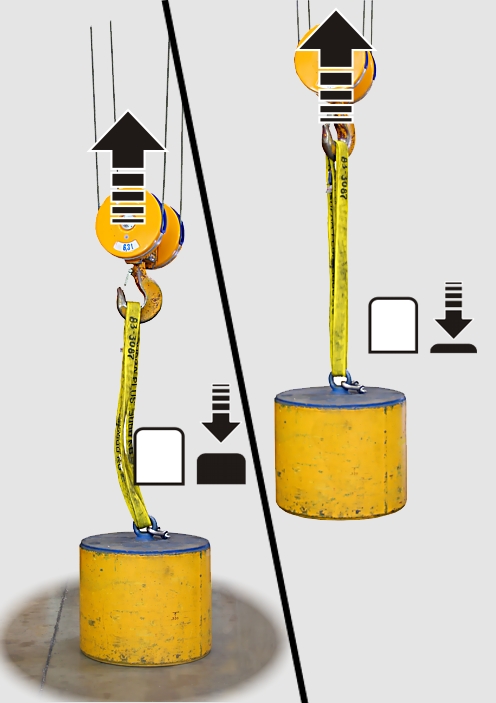

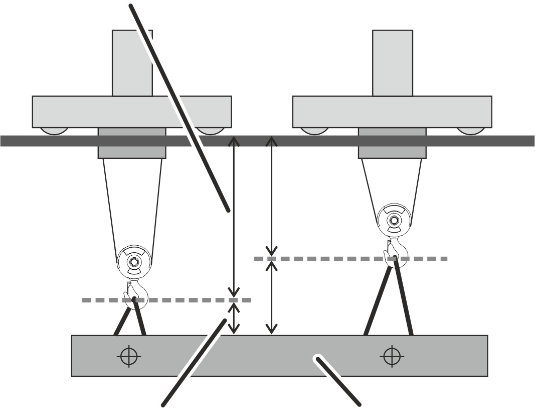

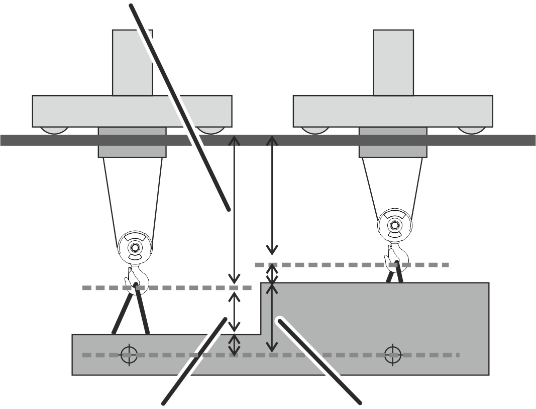

Με την ανύψωση ενός φορτίου (που είναι αναρτημένο και στους δύο ανυψωτικούς μηχανισμούς) μπορεί από τον άλλο ανυψωτικό μηχανισμό να ανακουφιστεί ο υπερφορτωμένος ανυψωτικός μηχανισμός.

Αν ενεργοποιηθεί η ασφάλεια υπερφόρτωσης του ενός ανυψωτικού μηχανισμού σε κοινή λειτουργία:

1. Και με τους δύο ανυψωτικούς μηχανισμούς μπορείτε μόνο να χαμηλώσετε το φορτίο.

Με τον τρόπο αυτό μπορείτε να αποθέσετε με ασφάλεια ένα φορτίο που είναι αναρτημένο και στους δύο ανυψωτικούς μηχανισμούς.

Αν ενεργοποιηθεί η ασφάλεια υπερφόρτωσης για το συνολικό φορτίο σε μεμονωμένη λειτουργία:

1. Με τον υπερφορτωμένο ανυψωτικό μηχανισμό μπορείτε μόνο να χαμηλώσετε το φορτίο.

Με τον τρόπο αυτό μπορείτε να αποθέσετε με ασφάλεια το φορτίο που είναι αναρτημένο σε έναν ή και στους δύο ανυψωτικούς μηχανισμούς.

Επίσης ο γερανός δεν μπορεί πλέον να καταπονηθεί και άλλο.

1. Με τον άλλο ανυψωτικό μηχανισμό δεν μπορείτε ούτε να ανυψώνετε ούτε να χαμηλώνετε.

Αν ενεργοποιηθεί η ασφάλεια υπερφόρτωσης για το συνολικό φορτίο σε κοινή λειτουργία:

1. Και οι δύο μηχανισμοί ανύψωσης μπορούν να χαμηλώσουν μόνο σε λειτουργία από κοινού.

Με τον τρόπο αυτό μπορείτε να αποθέσετε με ασφάλεια ένα φορτίο που είναι αναρτημένο και στους δύο ανυψωτικούς μηχανισμούς.

Έτσι ο γερανός δεν μπορεί πλέον να καταπονηθεί και άλλο.

Το βαρούλκο έχει ειδική ασφάλεια υπερφόρτωσης (σύνδεσμος ολίσθησης). Αυτή φροντίζει να μην μπορούν να ανυψωθούν με το βαρούλκο φορτία, τα οποία θα προκαλέσουν μηχανική ζημιά σε αυτό. Επίσης αποτρέπει ζημιές στο βαρούλκο όταν ο γάντζος στην άνω θέση χτυπήσει το περίβλημα από κάτω.

Παρόλα αυτά να καταπονείτε το βαρούλκο μόνο μέχρι τη μέγιστη ανυψωτική του ικανότητα!

Αν ο γάντζος δεν κινείται πλέον, αλλά το βαρούλκο συνεχίζει να λειτουργεί:

1. Ενεργοποιήθηκε ο σύνδεσμος ολίσθησης.

1. Αφήστε ελεύθερο το πλήκτρο "Ανύψωση".
2. Πατήστε το πλήκτρο "Χαμήλωμα" και αποθέστε το φορτίο.

Το LIS-SΕ διαθέτει μετρητή βηματισμού. Φροντίζει να μην χρησιμοποιείτε το βαρούλκο συρματόσχοινου σε λειτουργία βηματισμού για πολύ χρόνο (να μην πιέζετε το πλήκτρο πολλές φορές, συνεχώς και γρήγορα).

Όταν το βαρούλκο συρματόσχοινου δεν ανυψώνει πλέον μετά από πολλαπλό, σύντομο πάτημα του πλήκτρου:

1. Ενεργοποιήθηκε ο μετρητής βηματισμού. Το βαρούλκο συρματόσχοινου ανύψωσε 16 φορές σε λειτουργία βηματισμού.

1. Χαμηλώστε τον γάντζο για 5 δευτερόλεπτα με αργή ή γρήγορη ταχύτητα.

1. Ο μετρητής βηματισμού μηδενίζεται. Το βαρούλκο μπορεί να λειτουργήσει πάλι κανονικά.

Ο γερανός (το βαρουλκοφορείο) διαθέτουν αρχική πέδηση. Η αρχική πέδηση φροντίζει, ώστε ο γερανός (το βαρουλκοφορείο) να μην προσκρούσει με μεγάλη ταχύτητα στους αποκρουστήρες ασφαλείας, σε ένα εμπόδιο ή πάνω σε κάποιον άλλο γερανό (ή σε άλλο βαρουλκοφορείο).

Όταν ο γερανός (το βαρουλκοφορείο) κινείται με μεγάλη ταχύτητα:

1. Ο γερανός (το βαρουλκοφορείο) φρενάρει στο σημείο ενεργοποίησης για την αρχική πέδηση:

• Ο γερανός φρενάρει λίγο πριν το τέρμα της τροχιάς του.
• Ο γερανός φρενάρει λίγο πριν τον διπλανό γερανό.
• Το βαρουλκοφορείο φρενάρει λίγο πριν το τέρμα της κύριας δοκού.
• Το βαρουλκοφορείο φρενάρει λίγο πριν το άλλο βαρουλκοφορείο.

1. Ο γερανός (το βαρουλκοφορείο) συνεχίζει να κινείται με μικρότερη ταχύτητα.

1. Αν χρειάζεται, συνεχίστε να κινείτε τον γερανό (το βαρουλκοφορείο) με μικρότερη ταχύτητα.
2. Αν χρειάζεται, οδηγήστε τον γερανό (το βαρουλκοφορείο) στη άλλη κατεύθυνση από την περιοχή του οριακού διακόπτη.

Ο γερανός (το βαρουλκοφορείο) διαθέτει οριακό διακόπτη κίνησης με αρχική και τελική πέδηση. Η αρχική πέδηση φροντίζει, ώστε ο γερανός (το βαρουλκοφορείο) να μην προσκρούσει με μεγάλη ταχύτητα στους αποκρουστήρες ασφαλείας, σε ένα εμπόδιο ή πάνω σε κάποιον άλλο γερανό (ή σε άλλο βαρουλκοφορείο). Η τελική πέδηση φροντίζει επιπλέον, ώστε ο γερανός (το βαρουλκοφορείο) να μην μπορεί να προσκρούσει με μικρή ταχύτητα.

Όταν ο γερανός (το βαρουλκοφορείο) κινείται στην περιοχή οριακού διακόπτη της αρχικής πέδησης:

1. Ο γερανός (το βαρουλκοφορείο) φρενάρει στο σημείο ενεργοποίησης για την τελική πέδηση και σταματάει:

• Ο γερανός φρενάρει ακριβώς πριν το τέρμα της τροχιάς του.
• Ο γερανός φρενάρει ακριβώς πριν τον διπλανό γερανό.
• Το βαρουλκοφορείο φρενάρει ακριβώς πριν το τέρμα της κύριας δοκού.
• Το βαρουλκοφορείο φρενάρει ακριβώς πριν το άλλο βαρουλκοφορείο.

1. Ο γερανός (το βαρουλκοφορείο) στέκεται στο άκρο της περιοχής μετατόπισης και δεν μπορεί να κινηθεί πιο πέρα.

1. Αν χρειάζεται, οδηγήστε τον γερανό (το βαρουλκοφορείο) στη άλλη κατεύθυνση από την περιοχή του οριακού διακόπτη.
2. Για ασφάλεια συνδυασμένης κίνησης: Ή οδηγήστε τον διπλανό γερανό (το άλλο βαρουλκοφορείο) και μεγαλώστε έτσι πάλι την περιοχή μετατόπισης του γερανού (του βαρουλκοφορείου).

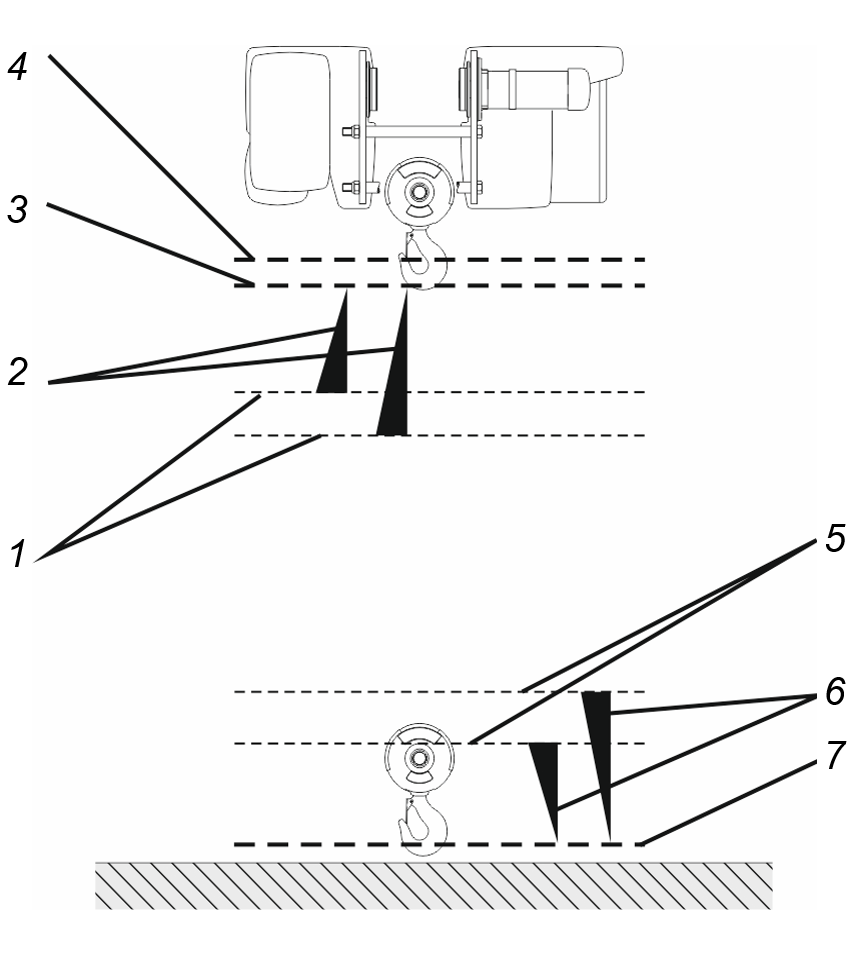

Το βαρούλκο συρματόσχοινου έχει έναν οριακό διακόπτη μειωτήρα που λειτουργεί ως μηχανικός οριακός διακόπτης ανύψωσης. Eίναι άμεσα συνδεδεμένος με το τύμπανο συρματόσχοινου. Φροντίζει να μη φεύγει ο γάντζος φορτίου πέρα από την υψηλότερη ή τη χαμηλότερη θέση του.

• 1: Σημείο ενεργοποίησης του πάνω ορίου ανύψωσης. Μόλις ενεργοποιηθεί ο κινητήρας ανύψωσης σταματάει.
• 2: Σημείο ενεργοποίησης του κάτω ορίου ανύψωσης. Μόλις ενεργοποιηθεί, ο κινητήρας ανύψωσης σταματάει.
• 3: Για επιπλέον αύξηση της ασφάλειας ο οριακός διακόπτης μειωτήρα διαθέτει ένα επιπλέον σημείο ενεργοποίησης. Ονομάζεται "Όριο ασφαλείας". Βρίσκεται πάνω από το πάνω όριο ανύψωσης και χρησιμεύει ως πρόσθετο σημείο ενεργοποίησης κατά την ανύψωση.

Εάν το πάνω οριακό σημείο δεν λειτουργεί πλέον (π.χ. λόγω ελαττωματικών επαφών των προστατευτικών ρελέ, λανθασμένης σύνδεσης τριφασικού ρεύματος ...) και ως εκ τούτου ο γάντζος φορτίου ξεπερνά το σημείο ενεργοποίησης του επάνω ορίου, το οριακό σημείο ασφαλείας απενεργοποιεί το κύριο προστατευτικό ρελέ, και έτσι και ολόκληρο τον γερανό.

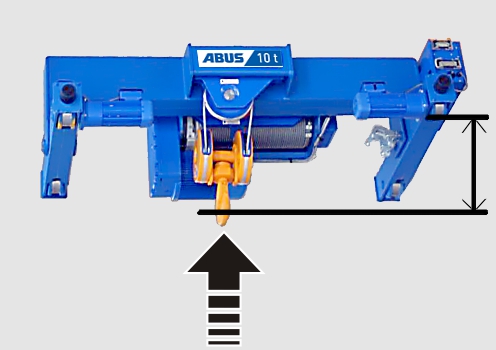

Λίγο πριν ο γάντζος φτάσει στο σημείο ενεργοποίησης ενός οριακού διακόπτη ανύψωσης, το ABUControl φρενάρει αργά τον κινητήρα ανύψωσης. Με αυτόν τον τρόπο τα σημεία ενεργοποίησης του οριακού διακόπτη ανύψωσης ενεργοποιούνται με αργή ταχύτητα.

Το σημείο όπου θα αρχίσει η φάση πέδησης υπολογίζεται από το ABUControl κάθε φορά ξεχωριστά, ανάλογα με την τρέχουσα ταχύτητα ανύψωσης. Αν ο γάντζος κινείται γρήγορα προς τα πάνω, η φάση πέδησης αρχίζει πιο πριν. Αν ο γάντζος κινείται αργά προς τα πάνω, η φάση πέδησης αρχίζει πιο μετά.

Η συμπεριφορά πέδησης διαφέρει από τις διαδικασίες που περιγράφονται εδώ. Συμβουλευτείτε το εγχειρίδιο του ABULiner.

Ο χειρισμός όμως από τον χειριστή του γερανού δεν διαφέρει ουσιαστικά από τις διαδικασίες που περιγράφονται εδώ.

Κατά τη διάρκεια της κανονικής λειτουργίας το πάνω όριο ανύψωσης δεν επιτρέπεται να προσεγγιστεί. Αν γίνει προσέγγιση ο γάντζος σταματά στο σημείο ενεργοποίησης του πάνω ορίου ανύψωσης. Το σημείο ενεργοποίησης του ορίου ασφαλείας βρίσκεται πάνω από το σημείο ενεργοποίησης του πάνω ορίου ανύψωσης και συνεπώς σε περίπτωση έκτακτης ανάγκης δεν μπορεί να ενεργοποιηθεί.

1. Μην προσεγγίζετε εσκεμμένα το πάνω όριο ανύψωσης.

Το πάνω όριο ανύψωσης δεν επιτρέπεται να προσεγγίζεται προγραμματισμένα κατά την κανονική εργασία.

1. Ο γάντζος φορτίου σταματά ακριβώς στην υψηλότερη ή χαμηλότερη θέση του.

1. Οδηγήστε τον γάντζο αντίθετα, έξω από την περιοχή οριακού διακόπτη.

Αν κατά τη λειτουργία πρέπει να προσεγγίζεται η ανώτερη θέση του γάντζου, το πάνω οριακό σημείο ενεργοποιείται συχνά και μπορεί να αστοχήσει. Σε αυτήν την περίπτωση το όριο ασφαλείας φροντίζει ώστε ο γερανός να σταματήσει με ασφάλεια. Για να μπορεί το όριο ασφαλείας να ελέγχεται τακτικά, το βαρούλκο έχει ένα πλήκτρο για να μπορεί το πάνω οριακό σημείο να γεφυρώνεται χειροκίνητα και ο γερανός να μπορεί να ενεργοποιείται πάλι χειροκίνητα μετά τον έλεγχο του ορίου ασφαλείας.

1. Αν χρειάζεται, προσεγγίζετε το πάνω όριο ανύψωσης.

Το πάνω όριο ανύψωσης επιτρέπεται να προσεγγίζεται προγραμματισμένα κατά την κανονική εργασία. Αν κάποια στιγμή ο πάνω οριακός διακόπτης ανύψωσης δεν λειτουργήσει, ο γάντζος σταματά στο σημείο ενεργοποίησης του οριακού διακόπτη ασφαλείας. Το σημείο ενεργοποίησης του οριακού διακόπτη ασφαλείας βρίσκεται λγο πιο πάνω από το πάνω όριο ανύψωσης.

1. Ο γάντζος φορτίου σταματά ακριβώς στην υψηλότερη ή χαμηλότερη θέση του.

1. Οδηγήστε τον γάντζο αντίθετα, έξω από την περιοχή οριακού διακόπτη.

Το βαρούλκο αλυσίδας είναι εξοπλισμένο με έναν ρυθμιζόμενο σύνδεσμο ολίσθησης. Χρησιμεύει ως σύστημα διακοπής κινδύνου.

1. Μην φτάνετε εσκεμμένα στο πάνω ή στο κάτω άκρο της διαδρομής του γάντζου.

Ο σύνδεσμος ολίσθησης δεν επιτρέπεται να προσεγγίζεται εσκεμμένα κατά την κανονική εργασία.

1. Ακριβώς στην υψηλότερη ή στη χαμηλότερη θέση του γάντζου ενεργοποιείται ο σύνδεσμος ολίσθησης. Ο γάντζος σταματά, ο κινητήρας ανύψωσης συνεχίζει να λειτουργεί.

1. Οδηγήστε τον γάντζο στην αντίθετη κατεύθυνση, έξω από το τέρμα της διαδρομής του.

Υπόδειξη

Σε βαρούλκα αλυσίδας GMC ο σύνδεσμος ολίσθησης δεν μπορεί να ρυθμίζεται!

Με τον μηχανικό οριακό διακόπτη διαδρομής μπορούν να καθοριστούν ένα πάνω και ένα κάτω σημείο εναλλαγής. Όταν ο γάντζος φτάσει σε ένα από τα σημεία εναλλαγής, το βαρούλκο φρενάρει και σταματά.

Τα σημεία εναλλαγής επιτρέπεται να προσεγγιστούν κατά τη διάρκεια της εργασίας. Σε περίπτωση που οι μικροδιακόπτες του οριακού διακόπτη διαδρομής φθαρούν λόγω της τακτικής χρήσης, ο σύνδεσμος ολίσθησης χρησιμεύει ως σύστημα διακοπής κινδύνου.

Με τον ηλεκτρονικό οριακό διακόπτη διαδρομής μπορούν να καθοριστούν ένα πάνω και ένα κάτω σημείο εναλλαγής. Όταν ο γάντζος φτάσει σε ένα από τα σημεία εναλλαγής, το βαρούλκο φρενάρει και σταματά.

Ρύθμιση ενδιάμεσου σημείου ενεργοποίησης:

Με το ενδιάμεσο σημείο ενεργοποίησης μπορεί να προσεγγίζεται κατά την κανονική εργασία μια οποιαδήποτε θέση γάντζου μεταξύ του πάνω και του κάτω σημείου εναλλαγής.

Δείτε το εγχειρίδιο του βαρούλκου αλυσίδας.

Προσέγγιση ενδιάμεσου σημείου ενεργοποίησης:

Ο περιστροφικός διακόπτης χρειάζεται μόνο για τη ρύθμιση του ενδιάμεσου σημείου ενεργοποίησης.

1. Στην κανονική λειτουργία το βαρούλκο φρενάρει αμέσως μόλις ο γάντζος φτάσει στο ενδιάμεσο σημείο ενεργοποίησης και μένει εκεί ακίνητος.

Η λειτουργία είναι ιδανική για την προσέγγιση στο ενδιάμεσο σημείο ενεργοποίησης με γρήγορη ταχύτητα ανύψωσης. Με αργή ταχύτητα ανύψωσης ο γάντζος σταματά, προτού φτάσει στο ενδιάμεσο σημείο ενεργοποίησης.

1. Αφήστε ελεύθερο το πλήκτρο για ανύψωση/κάθοδο και πατήστε το ξανά (Stop-and-go).

1. Το βαρούλκο αλυσίδας συνεχίζει να κινείται και περνάει πέρα από το ενδιάμεσο σημείο ενεργοποίησης.

Θεώρηση ένδειξης φορτίου

1. Στον φωτεινό πίνακα συστοιχίας LED το αναρτημένο φορτίο αναγράφεται σε τόνους.

Το εμφανιζόμενο φορτίο δεν είναι τιμή από μέτρηση ακριβείας και αποσκοπεί μόνο στην κατά προσέγγιση εκτίμηση του αναρτημένου φορτίου.

Το εμφανιζόμενο φορτίο μπορεί σε μη ευνοϊκές συνθήκες να διαφέρει από το πραγματικό βάρος του φορτίου έως και 10%.

Για βαθμονομημένη τιμή ακριβείας θα πρέπει να χρησιμοποιήσετε ζυγό γερανού ή ζυγιστική κάτω τροχαλία.

Απόβαρο

Με την εντολή "Tare" (Απόβαρο) μπορείτε να μηδενίζετε την ένδειξη φορτίου του γερανού. Έτσι υπάρχει δυνατότητα μέτρησης της διαφοράς, π.χ. ώστε να μην ζυγιστεί μαζί κάποιο μέσο ανάρτησης (π.χ. τραβέρσα).

Αφαίρεση απόβαρου ανυψωτικού μηχανισμού:

1. Από το κρεμαστό χειριστήριο ή μέσω του ABURemote επιλέξτε τον ανυψωτικό μηχανισμό για υπολογισμό απόβαρου.
2. Πιέστε το πλήκτρο απόβαρου μέχρι που η ένδειξη φορτίου να δείχνει 0.000.

Σε περίπτωση υπερφόρτωσης, η αφαίρεση του απόβαρου ακυρώνεται και εμφανίζεται το φορτίο!

Μηδενισμός απόβαρου:

1. Πατήστε το πλήκτρο "Tara" (απόβαρο) για 5 s.

1. Στον φωτεινό πίνακα συστοιχίας LED προβάλλεται πάλι η αρχική τιμή.

Αντιστοίχιση φωτεινών πινάκων συστοιχίας LED

Ένδειξη φορτίου
στον γερανόΈνδειξη φορτίου
στο βαρουλκοφορείο

Ο κινητήρας ανύψωσης διαθέτει έναν εξωτερικό ανεμιστήρα, ο οποίος δεν εξαρτάται από την ταχύτητα του κινητήρα ανύψωσης. Έτσι ο κινητήρας ανύψωσης ψύχεται ακόμη και κατά τις εργασίες διαρκείας με αργές ταχύτητες ανύψωσης.

Όταν αφεθεί ελεύθερο το πλήκτρο ανύψωσης ή καθόδου:

1. Το βαρούλκο φρενάρει μέχρι να σταματήσει.
2. Ο εξωτερικός ανεμιστήρας συνεχίζει να λειτουργεί ακόμη πέντε λεπτά, ώστε να ψύξει τον κινητήρα ανύψωσης.

Η εργασία με τον γερανό επιτρέπεται μέχρι μια ορισμένη ταχύτητα ανέμου. Ο γερανός είναι εξοπλισμένος με σύστημα μέτρησης ανέμου. Το σύστημα αυτό προειδοποιεί, μόλις η ταχύτητα ανέμου ξεπεράσει μια ορισμένη τιμή. Τότε ο γερανός θα πρέπει μέσα σε ορισμένο χρονικό διάστημα να οδηγηθεί στη θέση ηρεμίας (στο άκρο της τροχιάς του).

Αναβοσβήνει κίτρινο ή και κόκκινο φανάρι ειδοποίησης και ακούγεται η κόρνα (προαιρετική):

1. Η ταχύτητα ανέμου ξεπέρασε το μέγιστο όριο ή έφτασε στο όριο προειδοποίησης.

1. Αποθέστε το φορτίο.
2. Αποθέστε ή αφαιρέστε τα μέσα πρόσδεσης.
3. Οδηγήστε τον γάντζο πάνω στην ανώτερη θέση του.
4. Οδηγήστε το βαρούλκο προς τα αριστερά ή τα δεξιά στο τέρμα της κύριας δοκού.
5. Οδηγήστε τον γερανό στην καθορισμένη θέση ηρεμίας.

Στη θέση αυτή υπάρχει αντιανεμική ασφάλεια, που ασφαλίζει τον γερανό. Εναλλακτικά η αντιανεμική ασφάλεια μπορεί να είναι έτσι σχεδιασμένη, που να ασφαλίζει τον γερανό σε οποιαδήποτε θέση.

1. Αν απαιτείται: Σταθεροποιήστε τον γερανό.

1. Στον φωτεινό πίνακα συστοιχίας LED εμφανίζεται το μήνυμα του συστήματος ένδειξης φορτίου LIS.

Συμβουλευτείτε το εγχειρίδιο Συστήματος ένδειξης φορτίου.

Αν στον φωτεινό πίνακα συστοιχίας LED εμφανιστεί ένα μήνυμα:

1. Στον φωτεινό πίνακα συστοιχίας LED εμφανίζονται ο κωδικός σφάλματος και το μήνυμα από το ABUControl ως κυλιόμενη γραφή.

Η ταχύτητα κειμένου μπορεί να ρυθμίζεται στο KranOS του ABUControl.

Ανατρέξτε στο εγχειρίδιο του ABUControl.

Επιβεβαίωση μηνυμάτων

Τα εμφανιζόμενα μηνύματα χωρίζονται σε τρεις κατηγορίες, ανάλογα με τον βαθμό σοβαρότητάς τους.

1. Η κατηγορία εμφανίζεται στο τέλος του μηνύματος ως".1", ".2" ή ".3".

• ".3": Μήνυμα για ενημέρωση. Ο γερανός μπορεί να συνεχίσει να λειτουργεί κανονικά.

Για να επιβεβαιώσετε το μήνυμα πιέστε το πλήκτρο διακοπής κινδύνου ή την κόρνα.

• ".2": Όχι σοβαρό σφάλμα. Ενεργοποιείται η λειτουργία διακοπής κινδύνου και ο γερανός σταματάει.

Για να επιβεβαιώσετε το μήνυμα πιέστε το πλήκτρο διακοπής κινδύνου ή την κόρνα.

Αν το σφάλμα δεν εκδηλωθεί πάλι, ο γερανός μπορεί να συνεχίσει να λειτουργεί κανονικά.

Αν το σφάλμα εκδηλωθεί πάλι, το μήνυμα δεν εμφανίζεται ξανά. Ο γερανός μπορεί να συνεχίσει να λειτουργεί, ο άξονας όμως του γερανού που επηρεάζεται από το σφάλμα, μπορεί να λειτουργεί μόνο με αργή ταχύτητα.

• ".1": Σοβαρό σφάλμα. Ενεργοποιείται η λειτουργία διακοπής κινδύνου και ο γερανός σταματάει.

Για να επιβεβαιώσετε το μήνυμα πιέστε το πλήκτρο διακοπής κινδύνου ή την κόρνα. Αν το σφάλμα προκαλείται από έναν μετατροπέα συχνότητας, ο γερανός πρέπει επιπλέον να απενεργοποιηθεί τελείως και να ενεργοποιηθεί πάλι.

Αν το σφάλμα δεν εκδηλωθεί πάλι, ο γερανός μπορεί να συνεχίσει να λειτουργεί κανονικά.

Αν το σφάλμα ξαναεμφανιστεί, εμφανίζεται και το μήνυμα πάλι κανονικά. Η λειτουργία διακοπής κινδύνου ενεργοποιείται πάλι.

Αντιστοίχιση μηνυμάτων

Τα ψηφία μπροστά από το μήνυμα δείχνουν που εκδηλώθηκε το σφάλμα (π.χ. σε ποιόν άξονα του γερανού) και ποιό βαρουλκοφορείο ή ποιός ανυψωτικός μηχανισμός επηρεάζεται (όταν υπάρχουν πολλά βαρουλκοφορεία στον γερανό)..

Τρίτο ή τέταρτο ψηφίο για τον αριθμό σφάλματος

• Πρώτο και δεύτερο ψηφίο: Αριθμός ανυψωτικού μηχανισμού, βαρουλκοφορείου ή μοτέρ γερανού σε συνδυασμό με άξονα γερανού ή περιοχή λειτουργίας
• Τρίτο και τέταρτο ψηφίο: αριθμός σφάλματος

Από αυτά προκύπτουν οι παρακάτω συνδυασμοί για τα δύο πρώτα ψηφία:

"Μοτέρ ανυψωτικού μηχανισμού 2" (F_2_ _) χρησιμοποιείται μόνο σε δίδυμους ανυψωτικούς μηχανισμούς. Όλοι οι άλλοι ανυψωτικοί μηχανισμοί έχουν ένα μοτέρ (F_1_ _)

"Ανυψωτικός μηχανισμός 2" και "Ανυψωτικός μηχανισμός 3" καθώς και "Βαρουλκοφορείο 2" και "Βαρουλκοφορείο 3" ισχύει για γερανούς με δύο και τρία βαρουλκοφορεία.

Ένας γερανός έχει κανονικά έναν μετατροπέα συχνότητας και για τα δύο μοτέρ μετακίνησης (F14_ _). Σε γερανούς με ηλεκτρονική οδήγηση ίχνους κάθε ένα από τα δύο μοτέρ μετακίνησης έχει έναν δικό του μετατροπέα συχνότητας (F14_ _ και F24_ _). Σε τετραπλά μοτέρ μετακίνησης γερανού και για μεγάλες καταναλώσεις ισχύος των μοτέρ μπορούν επίσης τα τέσσερα μοτέρ μετακίνησης να μοιραστούν σε δύο μετατροπείς συχνότητας.

Επισκόπηση μηνυμάτων

Μηνύματα για εφεδρικούς οριακούς διακόπτες κίνησης και αποστατικές ράβδους

Με εφεδρικό οριακό διακόπτη κίνησης, με έλεγχο απόστασης γερανών ή βαρουλκοφορείων χρησιμοποιούνται σε ένα σημείο εναλλαγής δύο σταυρωτοί οριακοί διακόπτες ή δύο φωτοκύτταρα, ώστε να αυξηθεί πρόσθετα η ασφάλεια. Αν κατά το πέρασμα από το σημείο εναλλαγής δεν διεγερθούν ταυτόχρονα και οι δύο σταυρωτοί οριακοί διακόπτες ή τα φωτοκύτταρα, εμφανίζεται το αντίστοιχο μήνυμα. Ο γερανός ή το βαρουλκοφορείο φρενάρουν όμως σύμφωνα με τη λειτουργία.

Η Η παράγραφος αυτή ισχύει μόνο, όταν ο γερανός λειτουργεί εν μέρει σε στεγασμένο και εν μέρει σε ανοιχτό χώρο (όταν η τροχιά του γερανού εκτείνεται και έξω από τον στεγασμένο χώρο).

1. Οδηγήστε τον γερανό στη θέση ηρεμίας στον στεγασμένο χώρο.

Η παράγραφος αυτή ισχύει μόνο, όταν ο γερανός λειτουργεί σε ανοιχτό χώρο και διαθέτει αντιανεμική ασφάλεια με μάνταλο.

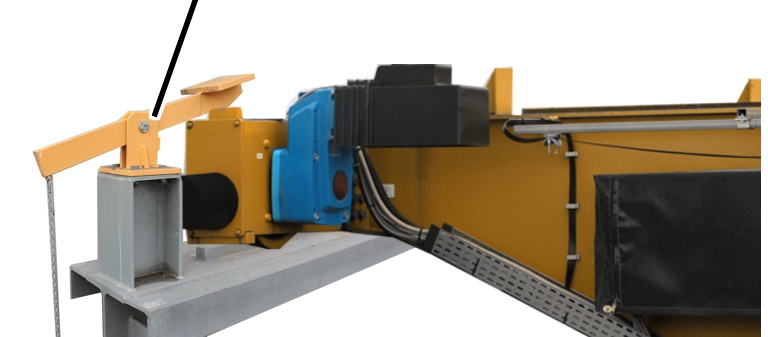

Παράδειγμα για ασφάλεια ανέμου στο τέλος της τροχιάς γερανού

1. Αποθέστε το φορτίο.
2. Αν είναι απαραίτητο: Αποθέστε ή αφαιρέστε τα μέσα πρόσδεσης.
3. Οδηγήστε το βαρουλκοφορείο προς τα αριστερά ή τα δεξιά στο τέρμα της κύριας δοκού.
4. Οδηγήστε τον γερανό στη θέση ηρεμίας στο άκρο της τροχιάς του.
5. Οδηγήστε τον γερανό μέχρι το σημείο που κλειδώνει το μάνταλο.
6. Βεβαιωθείτε ότι ο γερανός ασφάλισε.

Η παράγραφος αυτή ισχύει μόνο, όταν ο γερανός λειτουργεί σε ανοιχτό χώρο και διαθέτει αντιανεμική ασφάλεια με δαγκάνα ράγας.

1. Αποθέστε το φορτίο.
2. Αν απαιτείται: Αποθέστε ή αφαιρέστε τα μέσα πρόσδεσης.
3. Ενεργοποιήστε τη δαγκάνα ράγας.
4. Βεβαιωθείτε ότι ο γερανός ασφάλισε.

Η παράγραφος αυτή ισχύει μόνο, όταν το βαρούλκο συρματόσχοινου μπορεί να ανυψώνει/χαμηλώνει με διπλή ταχύτητα.

Αυτή η λειτουργία είναι συνεχώς ενεργή και δεν χρειάζεται να ενεργοποιείται ξεχωριστά.

1. Ανυψώστε/χαμηλώστε ως συνήθως το φορτίο με τον γερανό.

1. Το ABUControl ή το σύστημα ένδειξης φορτίου LIS-SV για ηλεκτρικό σύστημα ABUS 3 υπολογίζει το αναρτημένο φορτίο.
2. Ανάλογα με το βάρος του αναρτημένου φορτίου, το βαρούλκο συρματόσχοινου μπορεί να επιταχυνθεί σε μια πιο γρήγορη μέγιστη ταχύτητα ανύψωσης απ' ό,τι συνήθως.

• Σε περίπτωση ελαφρού φορτίου (έως και σε περίπτωση κενού γάντζου) το βαρούλκο συρματόσχοινου έχει σχεδόν διπλή μέγιστη ταχύτητα ανύψωσης από την κανονική.
• Όσο πιο βαρύ είναι το φορτίο, τόσο πιο μικρή η μέγιστη ταχύτητα κατά την ανύψωση ή την κάθοδο.
• Με το μέγιστο φορτίο το βαρούλκο συρματόσχοινου μπορεί να ανυψώνει ή να χαμηλώνει με την κανονική μέγιστη ταχύτητα ανύψωσης.

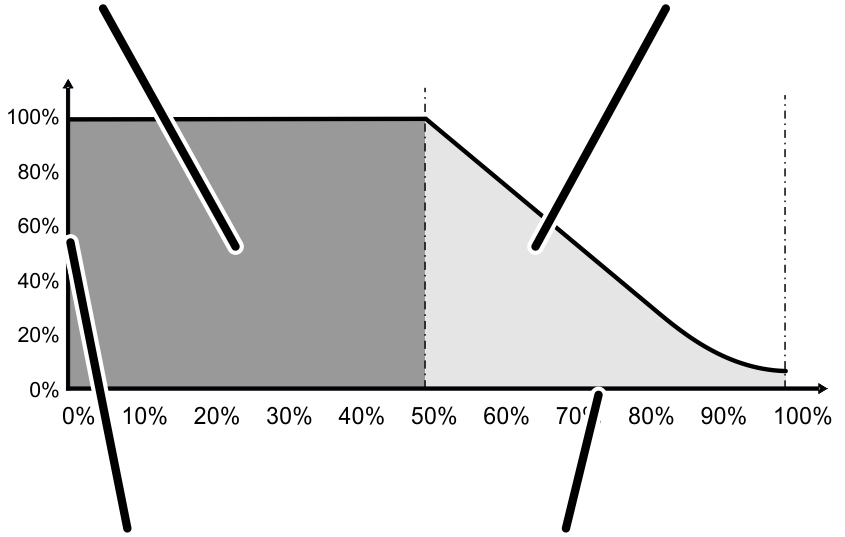

Κανονική ταχύτητα ανύψωσηςΥψηλότερη ταχύτητα ανύψωσης (έως διπλή ταχύτητα ανύψωσης)

Η παράγραφος αυτή ισχύει μόνο, όταν το βαρούλκο συρματόσχοινου μπορεί να ανυψώνει ή να χαμηλώνει με πολύ αργή ταχύτητα "Super-precision lifting".

Στην πολύ αργή ανύψωση μπορείτε με τον ανυψωτικό μηχανισμό να ανυψώνετε και να χαμηλώνετε πάρα πολύ αργά. Έτσι είναι εφικτή η τοποθέτηση ακριβείας του φορτίου. Η πολύ αργή ανύψωση μπορεί να ενεργοποιείται και να απενεργοποιείται από τον πομπό ή το κρεμαστό χειριστήριο.

Ενεργοποίηση και απενεργοποίηση πολύ αργής ανύψωσης

1. Περιμένετε μέχρι να ακινητοποιηθεί ο γερανός.
2. Με κρεμαστό χειριστήριο: Από τον περιστροφικό διακόπτη ενεργοποιήστε ή απενεργοποιήστε την πολύ αργή ανύψωση "Super-precision lifting".
3. Με ABURemote: Συμβουλευτείτε το εγχειρίδιο του ABURemote.

1. Περιμένετε 2 δευτερόλεπτα μέχρι να ενεργοποιηθεί ή απενεργοποιηθεί η πολύ αργή ανύψωση.

Ανύψωση/χαμήλωμα φορτίου σε πολύ αργή λειτουργία

1. Χειριστείτε το βαρούλκο ως συνήθως.

1. Το βαρούλκο συρματόσχοινου ανυψώνει και χαμηλώνει πολύ αργά και μπορεί γι' αυτό τον λόγο να χρησιμοποιείται για την ακριβή μετατόπιση του φορτίου.

1. Λάβετε υπόψη τη διάρκεια ενεργοποίησης σε πολύ αργή ανύψωση! Ανέρχεται στο 1/3 της διάρκειας ενεργοποίησης της κανονικής λειτουργίας.

Αν ο κινητήρας ανύψωσης έχει συνήθως μια διάρκεια ενεργοποίησης 60%, τότε η διάρκεια ενεργοποίησης σε πολύ αργή ανύψωση είναι 20%. Μέσα σε 10 λεπτά ο κινητήρας ανύψωσης επιτρέπεται να λειτουργήσει το πολύ για 2 λεπτά..

Με τη λειτουργία "μείωση ταλάντωσης" σε έναν γερανό με ABUControl μειώνονται αισθητά οι ταλαντώσεις του γάντζου κατά την μετακίνηση βαρουλκοφορείου και γερανού. Συμβουλευτείτε το εγχειρίδιο του "ABUControl".

Ενεργοποίηση και απενεργοποίηση της μείωσης ταλαντώσεων

Συμβουλευτείτε το εγχειρίδιο του ABURemote.

Η μείωση ταλαντώσεων λειτουργεί καταρχήν μόνο σε έναν γερανό με μόνο ένα βαρουλκοφορείο ή σε έναν γερανό με πολλά βαρουλκοφορεία, όταν το βαρουλκοφορείο που δεν χρησιμοποιείται είναι σε θέση στάθμευσης.
Σε λειτουργία από κοινού πολλών βαρουλκοφορείων ή σε συγχρονισμένη λειτουργία η μείωση ταλαντώσεων πρέπει να ενεργοποιηθεί ξεχωριστά. Ανατρέξτε στο εγχειρίδιο του ABUControl.

Για ABURemote με μεμονωμένη οδήγηση: Αν ένας από τους γάντζους βρίσκεται στην ανώτερη θέση (πάνω όριο ανύψωσης), μπορεί η μείωση ταλαντώσεων να ενεργοποιηθεί για τον άλλο γάντζο.

Μετακίνηση γερανού και βαρουλκοφορείου με μείωση ταλαντώσεων

1. Χειριστείτε τον γερανό ως συνήθως.

1. Από τις ταχύτητες μετακίνησης γερανού και βαρουλκοφορείου, από τη θέση του γάντζου καθώς και από το μήκος του μέσου πρόσδεσης το ABUControl υπολογίζει πόσο δυνατά θα ταλαντωνόταν κανονικά το φορτίο και επιταχύνει ή φρενάρει τα μοτέρ μετακίνησης έτσι ώστε οι ταλαντώσεις να μειώνονται.
2. Οι διαδρομές επιτάχυνσης και πέδησης αλλάζουν ουσιαστικά.
3. Τυχόν εξωτερικές επιδράσεις όπως άνεμος, κρούσεις στο φορτίο ή στον γάντζο, ή χειροκίνητες κινήσεις δεν εξισορροπούνται.

Υποδείξεις μείωσης ταλάντωσης για πολλά βαρουλκοφορεία:

Ο υπολογισμός της μείωσης ταλαντώσεων σε λειτουργία από κοινού πολλών βαρουλκοφορείων ή σε συγχρονισμένη λειτουργία λειτουργεί σωστά μόνο όταν ο χειριστής γερανού τηρεί τους εξής όρους:

• Ο γερανός και το βαρουλκοφορείο πρέπει να έχουν τον ίδιο τύπο και το ίδιο μέγεθος.
• Το φορτίο πρέπει να προσδεθεί σωστά:

Θέση γάντζου

Ένα ομοιόμορφο κοινό φορτίο πρέπει να προσδεθεί έτσι ώστε από τη θέση των γάντζων και το μήκος των μέσων πρόσδεσης, υπολογισμένα μαζί, να προκύπτει κάθε φορά το ίδιο συνολικό μήκος.

Θέση γάντζου

Ένα ομοιόμορφο κοινό φορτίο πρέπει να προσδεθεί έτσι ώστε από τη θέση των γάντζων, το μήκος των μέσων πρόσδεσης και την απόσταση από το κέντρο βάρους, υπολογισμένα μαζί, να προκύπτει κάθε φορά το ίδιο συνολικό μήκος.

• Το μήκος των μέσων πρόσδεσης πρέπει να καταχωρίζεται:

Σε λειτουργία από κοινού πολλών βαρουλκοφορείων το μήκος των μέσων πρόσδεσης του βαρουλκοφορείου 1 πρέπει να καταχωρίζεται.

Σε συγχρονισμένη λειτουργία το μήκος των μέσων πρόσδεσης του πρώτου γερανού πρέπει να καταχωρίζεται. Ο πρώτος γερανός έχει τη διεύθυνση IP 192.168.1.1

Η ηλεκτρονική οδήγηση ίχνους ενεργοποιείται αυτόματα και δεν μπορεί να απενεργοποιηθεί.

1. Χειριστείτε τον γερανό ως συνήθως.

1. Αισθητήρες μετρούν την απόσταση και των δύο τροχών ενός πλαγιοφορέα από τη ράγα γερανού.
2. Αν ο γερανός κινείται λοξά (π.χ. λόγω μονόπλευρης καταπόνησης), το ABUControl το διορθώνει αυτό αυτόματα με διαφορετική ρύθμιση των μοτέρ μετακίνησης και των δύο πλαγιοφορέων.

Κατά την τοποθέτηση σε βαρουλκοφορείο ο φωτεινός πίνακας συστοιχίας LED μπορεί επιπρόσθετα να δείχνει τα ψηφία "1" και "2", ώστε να δείχνει την αντιστοιχία των βαρουλκοφορείων.

1. Στην πρώτη θέση του φωτεινού πίνακα συστοιχίας LED προβάλλεται το ρυθμισμένο νούμερο του βαρουλκοφορείου.

Συμβουλευτείτε το εγχειρίδιο του ABURemote.

Συμβουλευτείτε το εγχειρίδιο του κρεμαστού χειριστήριου.

Συμβουλευτείτε το εγχειρίδιο του ABURemote.

Συμβουλευτείτε το εγχειρίδιο του κρεμαστού χειριστήριου.

Η μονάδα ελέγχου δεν διαθέτει αυτορύθμιση ομοιόμορφης κίνησης. Συνεπώς μπορεί να συμβεί να αλλάζει η απόσταση των βαρουλκοφορείων μεταξύ τους ή η θέση του φορτίου κατά τη μεταφορά, π.χ. λόγω διαφορετικής καταπόνησης των μοτέρ κίνησης όταν υπάρχει διαφορετική κατανομή φορτίου, λόγω διαφορετικών διαδρομών πέδησης και λόγω ανοχών των εξαρτημάτων.

Αν αλλάζει η απόσταση των βαρουλκοφορείων ή η θέση του φορτίου:

1. Σταματήστε τελείως τον γερανό.
2. Αλλάξτε στο βαρουλκοφορείο Ι ή ΙΙ.
3. Διορθώστε την απόσταση των βαρουλκοφορείων ή τη θέση του φορτίου με ανύψωση/χαμήλωμα ή μετακινώντας το βαρουλκοφορείο αριστερά/δεξιά.
4. Αλλάξτε πάλι σε κοινή λειτουργία.

Το ABUControl διαθέτει αυτορύθμιση συγχρονισμού. Με τον τρόπο αυτόν ρυθμίζεται αυτόματα η συγχρονισμένη κίνηση όλων των αξόνων των γερανών.

1. Μόνο για ανυψωτικούς μηχανισμούς με μετατροπέα συχνότητας: Το ABUControl παρακολουθεί τις στροφές και των δύο ανυψωτικών μηχανισμών και ρυθμίζει αυτόματα την ταχύτητα ανύψωσης. Με τον τρόπο αυτό και οι δύο ανυψωτικοί μηχανισμοί ανυψώνουν και χαμηλώνουν με σταθερή ταχύτητα ακόμη και με ανόμοια κατανομή φορτίων.
2. Το ABUControl παρακολουθεί τις στροφές των μοτέρ μετακίνησης βαρουλκοφορείων και ρυθμίζει αυτόματα την ταχύτητα μετακίνησης των βαρουλκοφορείων. Με τον τρόπο αυτό και τα δύο βαρουλκοφορεία κινούνται με σταθερή ταχύτητα.
3. Το ABUControl παρακολουθεί την απόσταση των δύο βαρουλκοφορείων από το τέλος της αντίστοιχης κυρίας δοκού, υπολογίζει έτσι την απόσταση των βαρουλκοφορείων μεταξύ των και ρυθμίζει την ταχύτητα τους έτσι ώστε η απόσταση μεταξύ των δύο βαρουλκοφορείων να παραμένη σταθερή.
4. Μόνο για δίδυμο ανυψωτικό μηχανισμό: Το σύστημα ελέγχου ομοιόμορφης κίνησης απενεργοποιείται λίγο πριν το σημείο εναλλαγής του περιοριστή διαδρομής πάνω και κάτω. Αυτό είναι απαραίτητο ώστε το συρματόσχοινο να μπορεί να εξισορροπείται και στα δύο τύμπανα του συρματόσχοινου του δίδυμου ανυψωτικού μηχανισμού. Κατά την επιτάχυνση στην αντίθετη κατεύθυνση το σύστημα ελέγχου ομοιόμορφης κίνησης ενεργοποιείται πάλι αυτόματα. Τότε ο γάντζος σταματάει για λίγο.

Αν ο γερανός προορίζεται για στρέψη φορτίων, η ασφάλεια υπερφόρτωσης μπορεί να είναι εξοπλισμένη με πρόσθετες λειτουργίες, ώστε να μπορεί να διαπιστώνει υπερφόρτωση του ανυψωτικού μηχανισμού ακόμη και σε ακινησία καθώς και κατά το χαμήλωμα.

Συμβουλευτείτε τα ειδικά έγγραφα του γερανού.

Συμβουλευτείτε το εγχειρίδιο "Δίδυμο σύστημα ελέγχου ABUS".

Ενεργοποίηση συγχρονισμένης λειτουργίας

Εργασία με δύο γερανούς σε συγχρονισμένη λειτουργία:

Πριν από την εργασία με γερανό σε συγχρονισμένη λειτουργία ελεγξτε τα παρακάτω σημεία. Αν υπάρχουν ζημιές ή προβλήματα μην εργάζεστε με τον γερανό αλλά ειδοποιήστε τους συναδέλφους και τους προϊσταμένους σας.

Ενεργοποίηση στον πομπό της συγχρονισμένης λειτουργία:

1. Ελέγξτε αν οι δυο γερανοί χρησιμοποιούνται όχι ανεξάρτητα ο ένας από τον άλλον από άλλο πρόσωπο.
2. Σταματήστε τελείως τους γερανούς. Μην αλλάξετε σε συγχρονισμένη λειτουργία κατά τη διάρκεια της κίνησης.
3. Ενεργοποιήστε στον πομπό τη συγχρονισμένη λειτουργία.

Συμβουλευτείτε το εγχειρίδιο του ABURemote.

1. Και στους δύο γερανούς ανάβει το λευκό φανάρι ειδιοποίησης "Γερανός ενεργός".

Έλεγχος οριακών διακοπτών κίνησης γερανού, βαρουλκοφορείου και οριακών διακοπτών ανύψωσης:

1. Ελέγξτε την αρχική απενεργοποίηση και των δύο γερανών και βαρουλκοφορείων σε συγχρονισμένη λειτουργία.
2. Ελέγξτε την τελική απενεργοποίηση και των δύο γερανών και βαρουλκοφορείων σε συγχρονισμένη λειτουργία.
3. Ελέγξτε τους οριακούς διακόπτες ανύψωσης και των δύο ανυψωτικών μηχανισμών σε συγχρονισμένη λειτουργία.

1. Αν φρενάρει ή σταματήσει ένα μοτέρ μετακίνησης γερανού ή βαρουλκοφορείου, ή αν φρενάρει ή σταματήσει ένας από τους ανυψωτικούς μηχανισμούς, γίνεται το ίδιο συγχρονισμένα και στον άλλο γερανό ή στο άλλο βαρουλκοφορείο.

Έλεγχος μεμονωμένου γερανού με ενεργοποιημένο δίδυμο σύστημα ελέγχου (μεμονωμένη λειτουργία)

Όταν το δίδυμο σύστημα ελέγχου είναι ενεργοποιημένο μπορεί να χρειαστεί για σύντομο χρονικό διάστημα να χειριστείτε μόνο τον ένα γερανό (π.χ. για την πρόσδεση φορτίου ή για την εξισορρόπηση διαφοράς ύψους).

Όταν γίνεται αυτό ο άλλος γερανός πρέπει να είναι μπλοκαρισμένος και απαγορεύεται να μετακινείται (π.χ.από κάποιον άλλον χειριστή γερανού). Αυτό το είδος λειτουργίας λέγεται μεμονωμένη λειτουργία.

Αλλαγή από συγχρονισμένη σε μεμονωμένη λειτουργία (χειρισμός ενός μεμονωμένου γερανού και αποκλεισμός του άλλου γερανού):

1. Σταματήστε και τους δύο γερανούς.
2. Επιλέξτε στον πομπό έναν από τους δύο γερανούς.

Συμβουλευτείτε το εγχειρίδιο του ABURemote.

1. Ο επιλεγμένος γερανός είναι τώρα ενεργοποιημένος σε μεμονωμένη λειτουργία.
2. Στον επιλεγμένο γερανό ανάβει το λευκό φανάρι ειδιοποίησης "Γερανός ενεργός".
3. Ο μη επιλεγμένος γερανός παραμένει μπλοκαρισμένος για όλο αυτό το διάστημα και δεν μπορεί να χρησιμοποιηθεί (π.χ.από έναν άλλον χειριστή γερανού).
4. Στον μη επιλεγμένο γερανό σβήνει το λευκό φανάρι ειδοποίησης "Γερανός ενεργός".

1. Χειριστείτε τον επιλεγμένο γερανό.
2. Στον πομπό επιλέξτε και πάλι και τους δύο γερανούς.

Πρόσδεση φορτίου για συγχρονισμένη λειτουργία

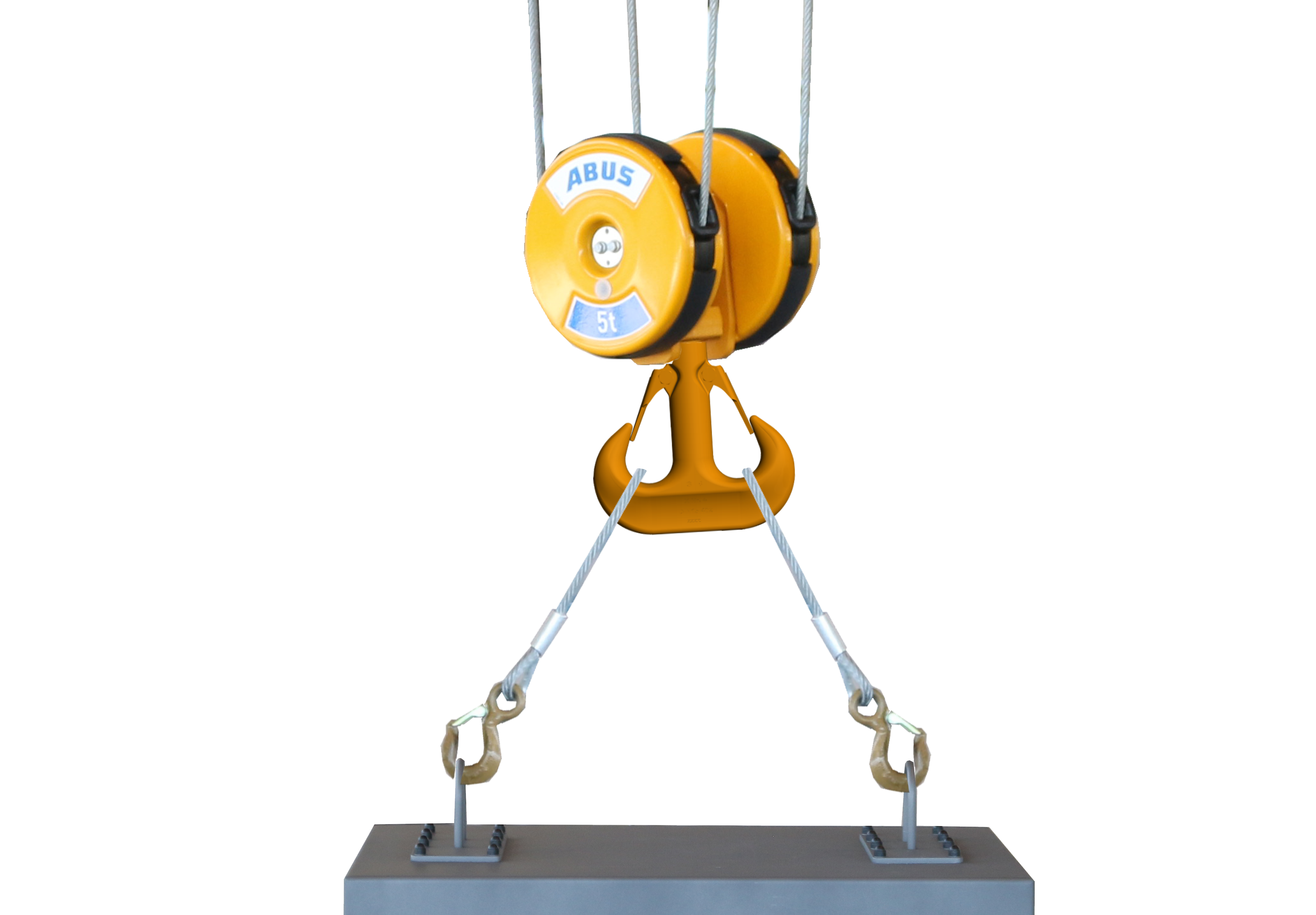

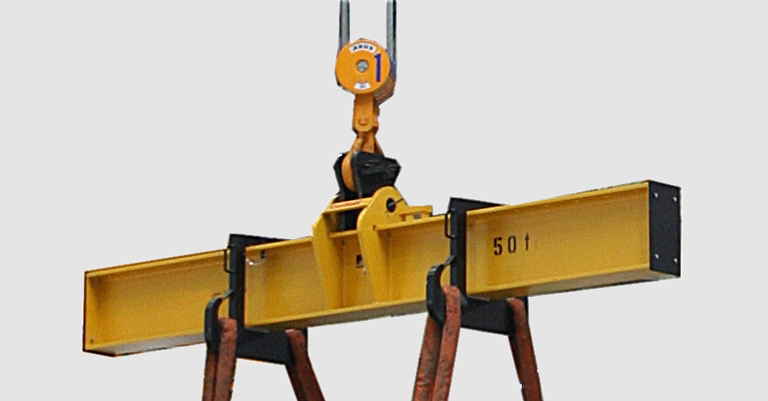

Για την πρόσδεση ενός κοινού φορτίου, ενεργοποιήστε πρώτα τη συγχρονισμένη λειτουργία, στη συνέχεια προσδέστε το κοινό φορτίο με μεμονωμένη λειτουργία (χειρισμός του ενός γερανού και αποκλεισμός του άλλου γερανού) και έπειτα μεταφέρετε το φορτίο με τους δύο γερανούς με συγχρονισμένη λειτουργία.

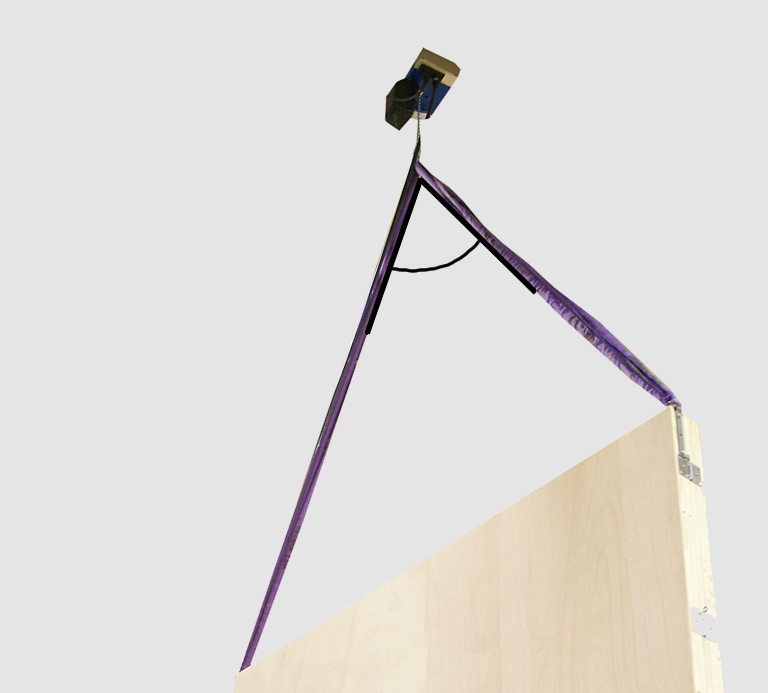

1. Επιλέξτε ένα μέσο πρόσδεσης ή ένα μέσο ανάρτησης το οποίο μπορεί να κρατήσει με ασφάλεια το φορτίο, ακόμη και όταν κατά λάθος η καταπόνηση δεν είναι τελείως κατακόρυφη.
2. Ενεργοποιήστε στον πομπό τη συγχρονισμένη λειτουργία.

Συμβουλευτείτε το εγχειρίδιο του ABURemote.

1. Επιλέξτε στον πομπό έναν από τους δύο γερανούς για μεμονωμένη λειτουργία.
2. Σε μεμονωμένη λειτουργία οδηγήστε τον γάντζο στην επιθυμητή θέση.
3. Στερεώσττε τα μέσα πρόσδεσης ή τα μέσα ανάρτησης φορτίου με ασφάλεια στο φορτίο και τον γάντζο.
4. Επιλέξτε στον πομπό τον άλλο γερανό για μεμονωμένη λειτουργία.
5. Σε μεμονωμένη λειτουργία οδηγήστε τον γάντζο στην επιθυμητή θέση.
6. Στερεώσττε τα μέσα πρόσδεσης ή τα μέσα ανάρτησης φορτίου με ασφάλεια στο φορτίο και τον γάντζο.
7. Στον πομπό επιλέξτε και τους δύο γερανούς για συγχρονισμένη λειτουργία και ανυψώστε το φορτίο.

Χειρισμός γερανών σε συγχρονισμένη λειτουργία

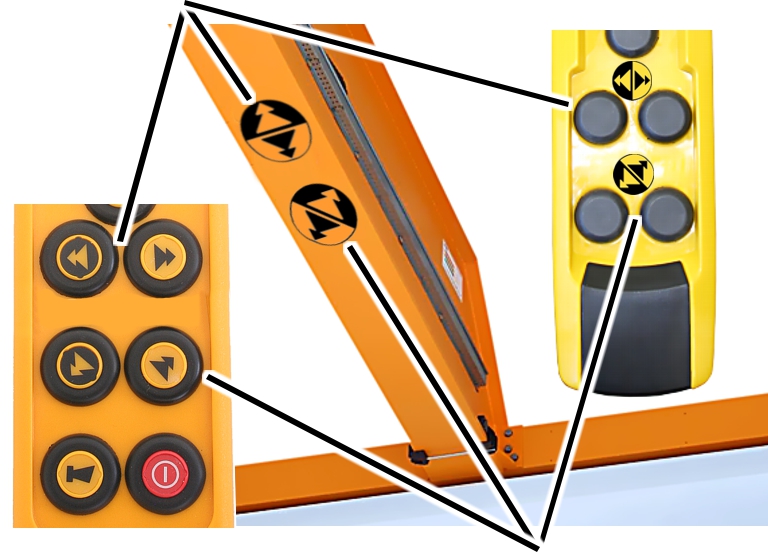

1. Με τα πλήκτρα για μετακίνηση γερανού, μετακίνηση βαρουλκοφορείου, ανύψωση και κατέβασμα, ανυψώστε και μεταφέρετε το φορτίο.

Συμβουλευτείτε το εγχειρίδιο του ABURemote.

1. Μόνο για ανυψωτικούς μηχανισμούς με μετατροπέα συχνότητας: Το ABUControl παρακολουθεί τις στροφές και των δύο ανυψωτικών μηχανισμών και ρυθμίζει αυτόματα την ταχύτητα ανύψωσης. Με τον τρόπο αυτό και οι δύο ανυψωτικοί μηχανισμοί ανυψώνουν και χαμηλώνουν με σταθερή ταχύτητα ακόμη και με ανόμοια κατανομή φορτίων.
2. Το ABUControl παρακολουθεί τις στροφές των μοτέρ μετακίνησης γερανού και βαρουλκοφορείου και ρυθμίζει αυτόματα την ταχύτητα μετακίνησης. Με τον τρόπο αυτό και οι δύο γερανοί και τα δύο βαρουλκοφορεία κινούνται με σταθερή ταχύτητα.
3. Το ABUControl παρακολουθεί την απόσταση ανάμεσα στους δύο γερανούς και ρυθμίζει την ταχύτητά τους έτσι ώστε η απόσταση μεταξύ τους να παραμένει σταθερή.

Η οπτική ασφάλεια συνδυασμένης κίνησης λειτουργεί και στη συγχρονισμένη λειτουργία. Εδώ παρεμποδίζεται η σύγκρουση των δύο γερανών σε συγχρονισμένη λειτουργία με άλλους γερανούς που βρίσκονται στην ίδια τροχιά.

Αρχική και τελική απενεργοποίηση οριακών διακοπτών κίνησης γερανού, βαρουλκοφορείου και ανύψωσης

Στη συγχρονισμένη λειτουργία αξιολογούνται από κοινού οι οριακοί διακόπτες κίνησης γερανού, κίνησης βαρουλκοφορείου, καθώς και οι οριακοί διακόπτες ανύψωσης.

Αν φρενάρει ή σταματήσει ένα μοτέρ μετακίνησης γερανού ή βαρουλκοφορείου, ή αν φρενάρει ή σταματήσει ένας από τους ανυψωτικούς μηχανισμούς, γίνεται το ίδιο συγχρονισμένα και στον άλλο γερανό ή στο άλλο βαρουλκοφορείο.

Ασφάλεια υπερφόρτωσης

Στη συγχρονισμένη λειτουργία αξιολογούνται από κοινού οι ασφάλειες υπερφόρτωσης και των δύο γερανών.

Όταν γίνεται υπερφόρτωση του ενός γερανού, σταματά και ο άλλος γερανός συγχρονισμένα.

Απενεργοποίηση συγχρονισμένης λειτουργίας

1. Αποθέστε το κοινό φορτίο.
2. Απενεργοποιήστε τη συγχρονισμένη λειτουργία στον πομπό.

Συμβουλευτείτε το εγχειρίδιο του ABURemote.

1. Η συγχρονισμένη λειτουργία είναι πλέον απενεργοποιημένη. Οι δύο γερανοί μπορούν πλέον να ξαναχρησιμοποιηθούν ανεξάρτητα ο ένας από τον άλλον.
