MED ET BLIKK:

Generelt

Angår alle som arbeider med kranen eller som arbeider i nærheten av kranen

Først

Bruke denne produkthåndboken

Følgende symboler blir brukt i denne produkthåndboken:

1. Dette er en henvisning om handling, og oppfordrer å utføre et arbeidstrinn.

• Dette er resultatet av en handling, og beskriver hva som skjer i apparatet.

• Dette er en opplisting.

Informasjon om produkthåndboken

Les produkthåndboken nøye før du starter arbeidet. Ta også hensyn til andre produkthåndbøker for tilbehør og komponenter.

Deretter oppbevares produkthåndboken i nærheten av kranen. Den må være tilgjengelig for alle som arbeider med eller på kranen.

Produkthåndboken skal alltid leveres videre sammen med kranen ved salg, utleie o.l.

Merknad til betegnelsen "Kran"

Med "Kran" mener man i alle produkthåndbøkene alle ABUS-produkter som kan benyttes til å løfte og/eller transportere last.

Med "Kran" mener man også alle traverskraner, svingkraner, HB-kraner og andre kraner inkludert løpekatt (med vaiertrekk eller kjettingtalje). Også solo-tautaljer og enkel kjettingtalje er konstruert for stasjonær løfting og senking av last. betegnes som "Kran".

Skrive ut produkthåndbøker eller gjøre dem tilgjengelig via datamaskin

Produkthåndbøkene som hører til denne kranen, er satt sammen på det vedlagte minnemediet som filer i PDF-format. Eventuelt er noen av produkthåndbøkene vedlagt som et trykket hefte i kranens dokumentasjonsmappe.

Alle (på minnemediet eller trykket) vedlagte produkthåndbøker må til enhver tid være tilgjengelig for alle som arbeider med eller på kranen.

1. Enten skriv ut alle produkthåndbøker som er vedlagt på minnemediet og oppbevar dem i nærheten av kranen. Oppbevar produkthåndbøkene på et sted som alle som arbeider med eller på kranen har tilgang til.
2. Eller gjør alle produkthåndbøkene som er vedlagt på minnemediet tilgjengelig via datamaskin. Påse da at datamaskinen kan vise PDF-filene, er tilgjengelig til enhver tid og at alle personer som arbeider med eller på kranen, har tilgang til denne datamaskinen.
3. Produkthåndboken "Betjening ABUS-kran" må oppbevares i umiddelbar nærhet av kranen. Denne produkthåndboken inneholder viktig informasjon til kranføreren og må til enhver tid være tilgjengelig.

Tiltenkt bruk

Kranen er egnet til løfting og senking og, avhengig av konstruksjonen, til bevegelse av korrekt festet last.

ABUS-kraner er konstruert for disse bruksområdene:

• Traverskran til flatedekkende forflytning av lett last.
• Svingkran til sirkelformet forflytning av last.
• HB-kran til flatedekkende forflytning av lett last.
• Kattbane med én skinne for lineær forflytning av last.
• Lettportalkran til stedsuavhengig, flatedekkende forflytning av lett last.
• Enkel kjettingtalje og solo-tautalje stasjonær løfting og senking av last.

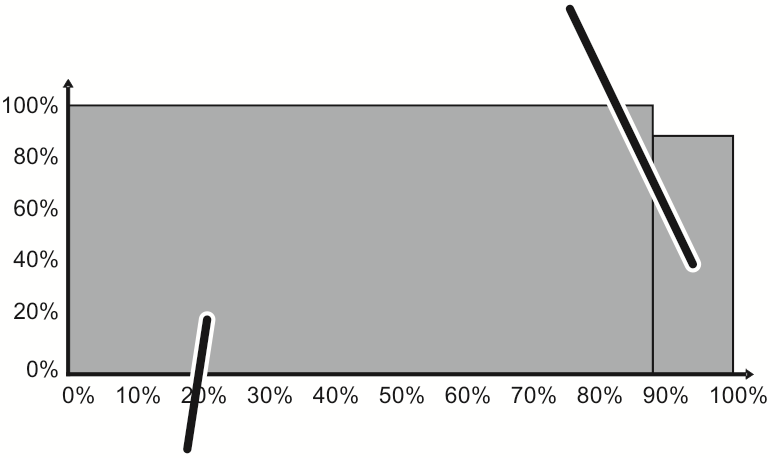

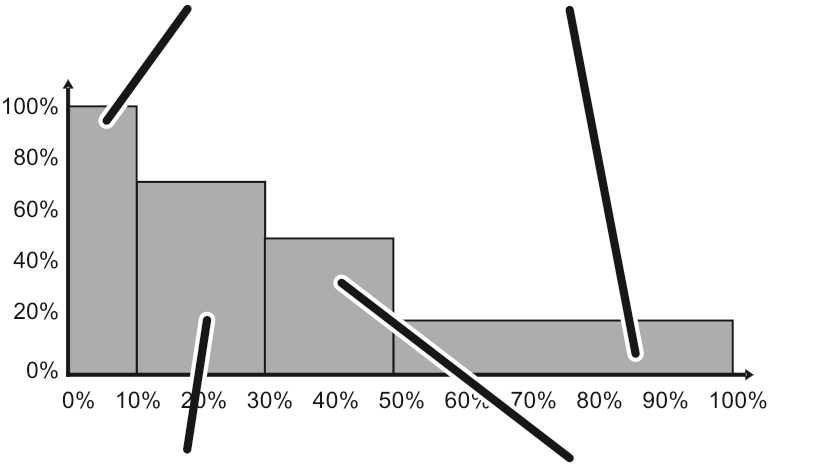

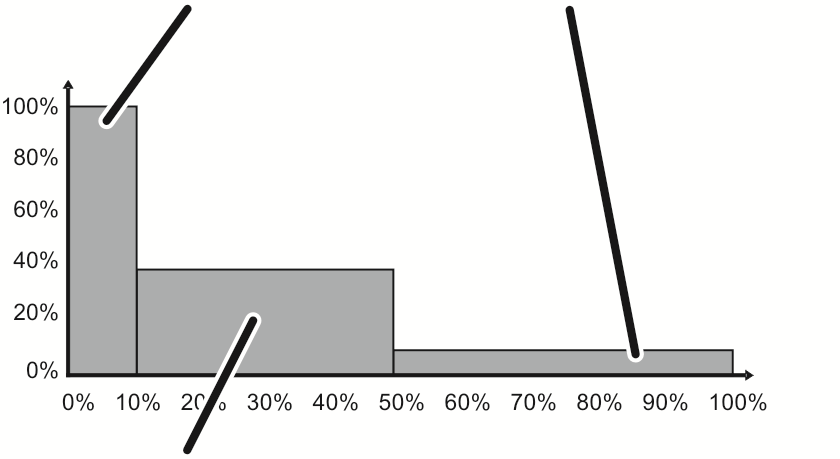

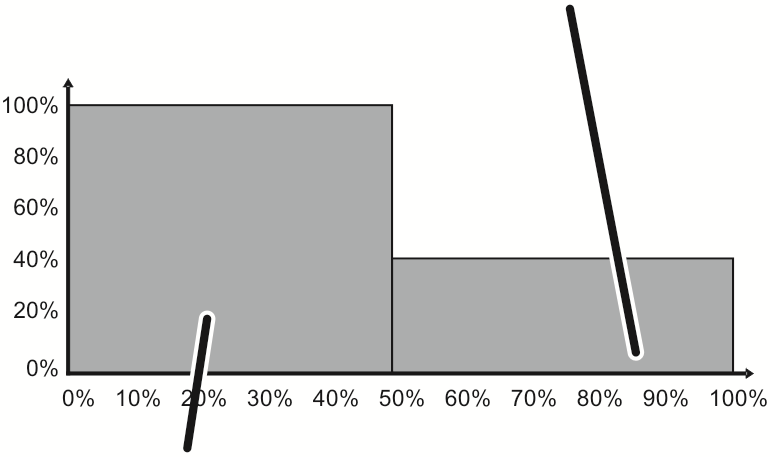

• Ved drift må det tas hensyn til klassifisering iht. FEM, innkoblingsvarighet og koplingsfrekvens. Se produkthåndboken "Betjening ABUS-kran".
• Vinsjen må kun kjøres når faktisk brukstid er kortere enn teoretisk brukstid.
• Kranen må kun benyttes i omgivelser som ikke er aggressive eller eksplosjonsfarlige.
• Kontinuerlig bruk av kranen kun i omgivelser som er beskyttet mot vær og vind. Kortvarig bruk i omgivelser som ikke er beskyttet mot vær og vind (utendørs, i regn, snø eller kulde) er mulig. Ved lengre bruk i omgivelser som ikke er beskyttet mot vær og vind, må det gjøres endringer på kranen. Se "Utstyre kranen for bruk i omgivelser som ikke er beskyttet mot vær og vind".

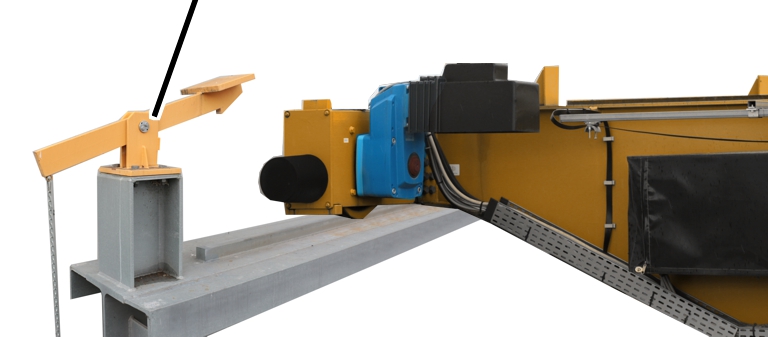

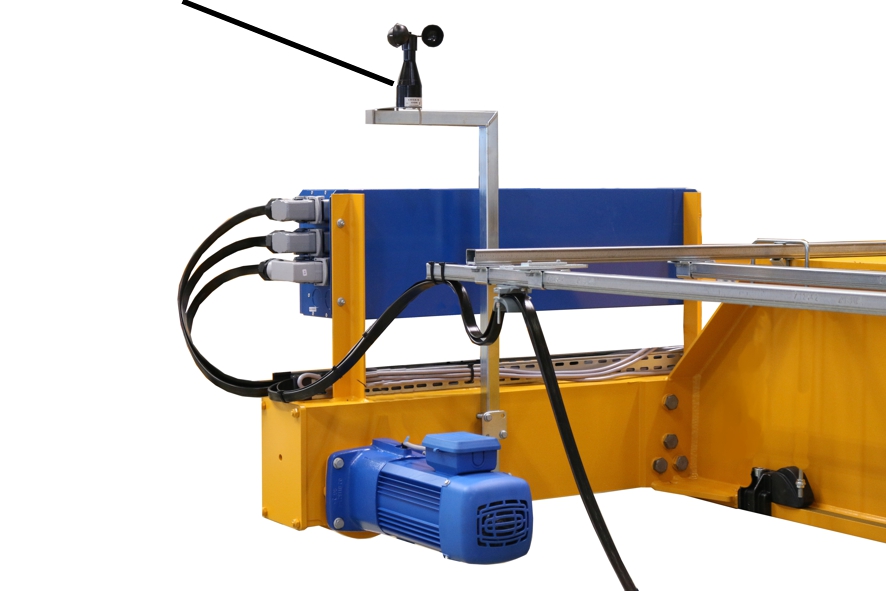

I vind er heller ikke kortvarig bruk mulig. Hvis kranen skal benyttes i vind, må det gjøres endringer på kranen. Se "Utstyre kranen for bruk i omgivelser som ikke er beskyttet mot vær og vind".

Forskrifter

Ved produksjonen er anlegget bygget og testet iht. alle europeiske normer, regler og forskrifter. Hvilke prinsipper som ligger til grunn for konstruksjonen og byggingen av kranen, er angitt i samsvarserklæringen hhv. monteringserklæringen. Disse prinsippene må også overholdes ved montering, drift, testing og vedlikehold, det samme gjelder gjeldende arbeidssikkerhetsbestemmelser.

Hvilke forskrifter som gjelder i hvert enkelt tilfelle, avhenger mye av bruken av kranen og av forskrifter som er spesifikke for hvert enkelt land. Kontroller og overhold gjeldende og aktuelle forskrifter og arbeidssikkerhetsbestemmelser! Se også samsvarserklæring hhv. monteringserklæring.

Forskrifter og bestemmelser som gjelder i Tyskland og EU danner grunnlaget for denne produkthåndboken.

Hvis kranen benyttes i et annet land, gjelder likevel de anvisningene som er beskrevet i denne produkthåndboken. De gjelder da i tillegg til nasjonale bestemmelser. Innholdet i produkthåndbøkene gjelder som minimumskrav, som uansett må overholdes. Nasjonale bestemmelser utfyller disse kravene, men reduserer dem ikke.

Unntak: Hvis nasjonale bestemmelser står i skarp motsetning til innholdet i denne produkthåndboken, skal nasjonale bestemmelser prioriteres.

Garanti

• ABUS påtar seg intet ansvar for skader som skyldes ikke tiltenkt bruk, personale uten tilstrekkelig utdannelse, ikke forskriftsmessig utført arbeid, endringer, ombygginger eller andre endringer på kranen eller kranens komponenter som ABUS ikke har gitt tillatelse til.
• Garantiansvaret bortfaller hvis komponenter er blitt endret på eget ansvar, hvis kranen eller kranens komponenter monteres, brukes eller vedlikeholdes annerledes enn slik det er beskrevet i denne produkthåndboken, eller hvis hvis det ikke blir brukt originale ABUS-reservedeler.
• Sikker bruk av kranen eller kranens komponenter er kun garantert når det blir brukt originale ABUS-reservedeler.

Opprett risikovurdering

I sammenheng med kranen kan det oppstå farlige situasjoner i alle driftsmodus (under drift, i stillstand, under reparasjoner) og i produktets alle livsfaser.

Av hvem, hvorfor, når, hvor og hvordan disse farene oppstår, avhenger av mange ulike faktorer. Blant annet av kranens bruksområde, forholdene i hallen, arbeidsprosedyrene i hallen, samspillet med andre maskiner osv.

De farer som er beskrevet i denne og alle andre produkthåndbøker, gjelder for standard bruk av kranen, og dekker først og fremst de farer som kranen umiddelbart utgjør selv.

For å kunne ta hensyn til alle andre farer som oppstår, må eieren opprette en risikovurdering hvor det tas hensyn til alle mulige farer i alle driftsmodus.

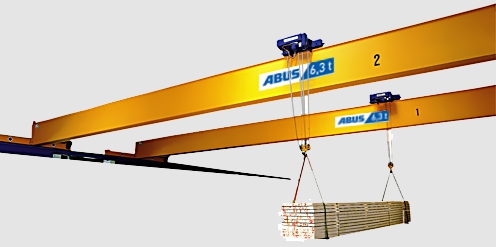

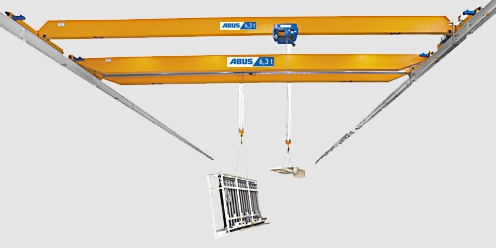

Spesielle transportoppgaver, som transport med to løpekatter, tandemdrift, snuing av last og lignende, innebærer ekstra risiko og må også tas i betraktning.

Deretter må eieren iverksette egnede tiltak og foranstaltninger for å minimere eller utelukke disse farene.

Eieren er ansvarlig for en slik risikovurdering og iverksettelse av tiltakene.

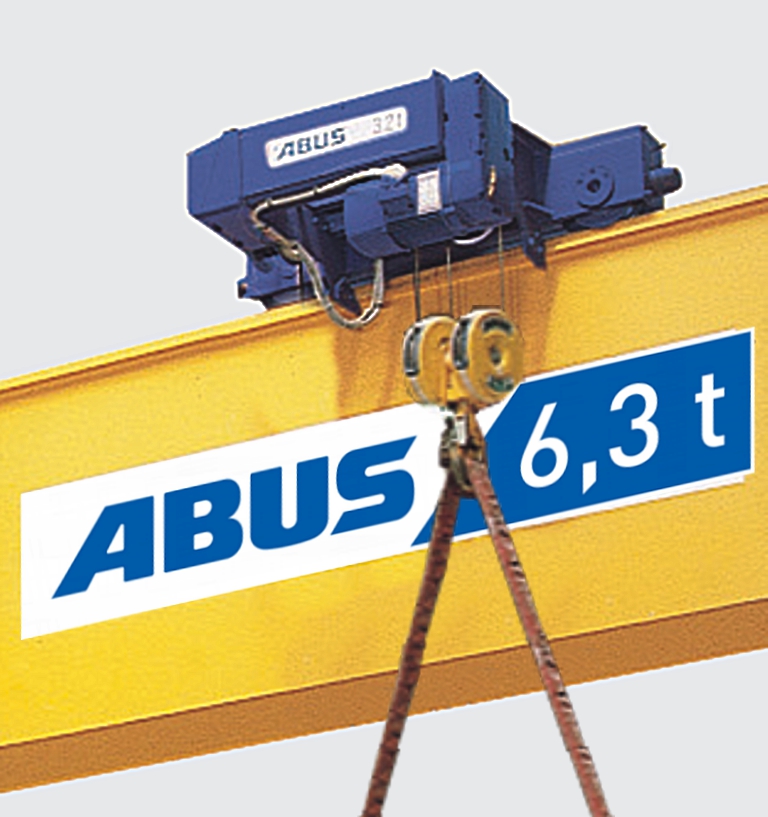

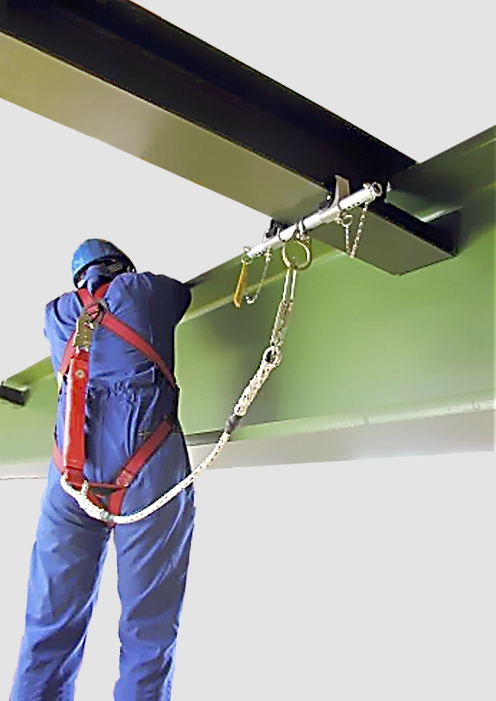

Råd om sikkerhet: For alle som arbeider med, på eller i nærheten av kranen

Følg disse rådene for sikker omgang med kranen. Spesielle farehenvisninger står i det tilsvarende avsnittet hvor faren inntreffer.

Disse anvisningene angir prinsippielle farer som oppstår eller kan oppstå i forbindelse med kranen. Ekstra farer må fastsettes på stedet ved hjelp av en risikovurdering, for deretter å utelukkes.

Råd om sikkerhet: For eieren av kranen

Følg disse rådene for å muliggjøre sikkert arbeid på kranen for arbeidstakerne.

Kranen

Dette avsnittet gir en liten oversikt over ABUS-produktutvalget. Andre kombinasjoner av kran og løpekatt er mulig. I tillegg kan andre konstruksjoner av kran og løpekatt leveres.

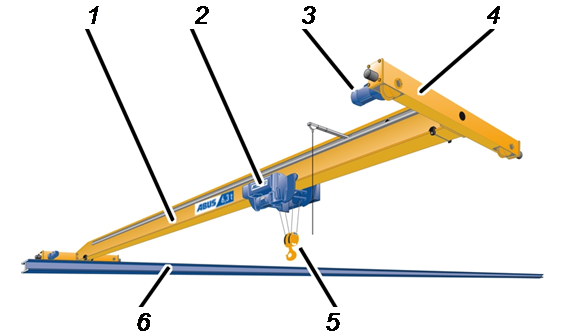

Apparatbeskrivelse
endrager traverskran

• 1: Hovedbjelke (variant ELV)
• 2: Løpekatt (vaiertrekk eller kjettingtalje)
• 3: Krandrivanordning
• 4: Understellsbjelke
• 5: Krokblokk og lastkrok
• 6: Kranbane

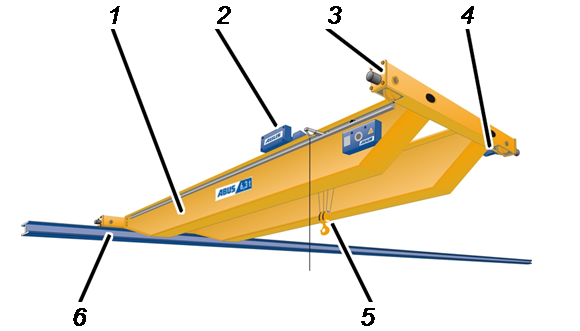

Apparatbeskrivelse
todrager traverskran

• 1: Hovedbjelke
• 2: Løpekatt (vaiertrekk)
• 3: Understellsbjelke
• 4: Krandrivanordning
• 5: Krokblokk og lastkrok
• 6: Kranbane

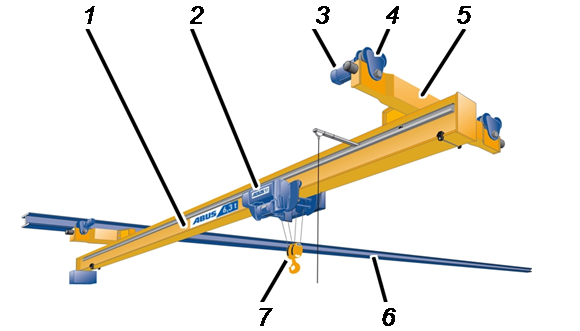

Apparatbeskrivelse
takløpekran

• 1: Hovedbjelke
• 2: Løpekatt (vaiertrekk eller kjettingtalje)
• 3: Krandrivanordning
• 4: Kranunderstell
• 5: Understellsbjelke
• 6: Kranbane
• 7: Krokblokk og lastkrok

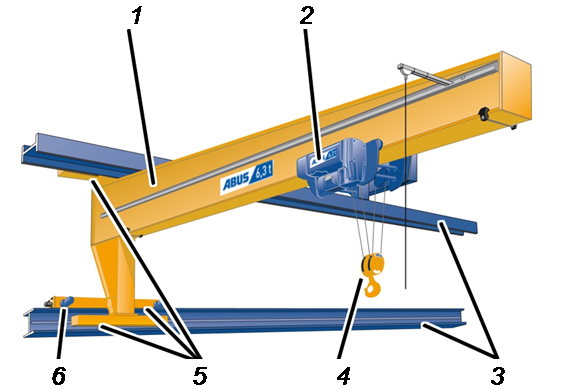

Apparatbeskrivelse
veggløpekran

• 1: Hovedbjelke
• 2: Løpekatt (vaiertrekk eller kjettingtalje)
• 3: Kranbane
• 4: Krokblokk og lastkrok
• 5: Understellsbjelke
• 6: Krandrivanordning

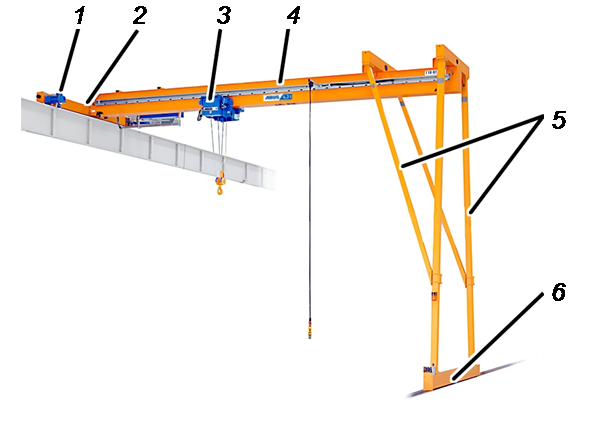

Apparatbeskrivelse
semi-goliatkran

• 1: Krandrivanordning
• 2: Øvre understellsbjelke
• 3: Løpekatt (vaiertrekk)
• 4: Hovedbjelke
• 5: Portalbærer
• 6: Nedre understellsbjelke

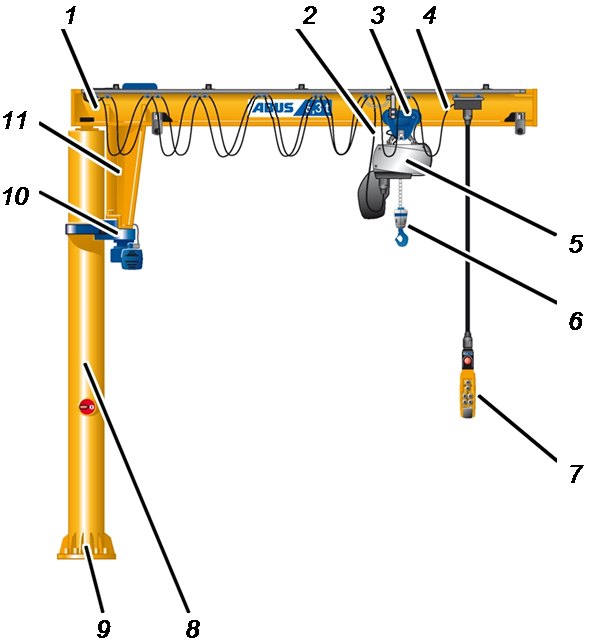

Apparatbeskrivelse
søylesvingkran

• 1: Kranbom
• 2: Strømforsyning til løpekatt
• 3: Løpekattunderstell
• 4: Kjørbar styring (alternativ)
• 5: Løpekatt (vaiertrekk eller kjettingtalje)
• 6. Lastkrok
• 7: Hengebryter
• 8: Tårn
• 9: Fundament
• 10: Svingmekanisme
• 11: Utliggerkonsoll

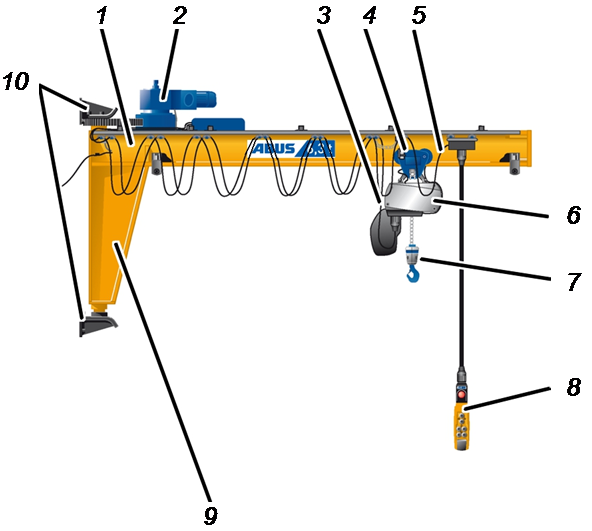

Apparatbeskrivelse
veggsvingkran

• 1: Kranbom
• 2: Svingmekanisme
• 3: Strømforsyning til løpekatt
• 4: Løpekattunderstell
• 5: Kjørbar styring (alternativ)
• 6: Løpekatt (vaiertrekk eller kjettingtalje)
• 7. Lastkrok
• 8: Hengebryter
• 9: Utliggerkonsoll
• 10: Vegglager

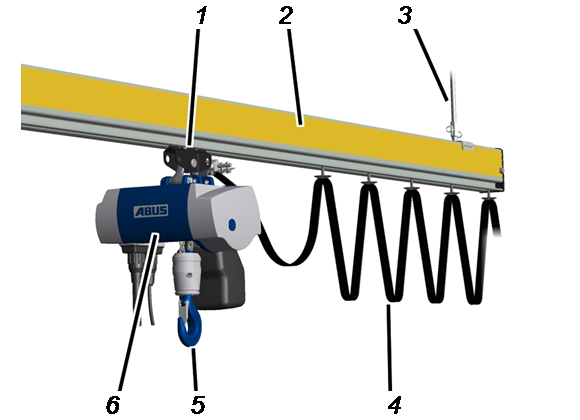

Apparatbeskrivelse
HB-kran enskinnebane ESB

• 1: Kranbaneoppheng
• 2: Kattbane
• 3: Løpekattunderstell
• 4: Strømforsyning til løpekatt
• 5: Lastkrok
• 6: Løpekatt (kjettingtalje)

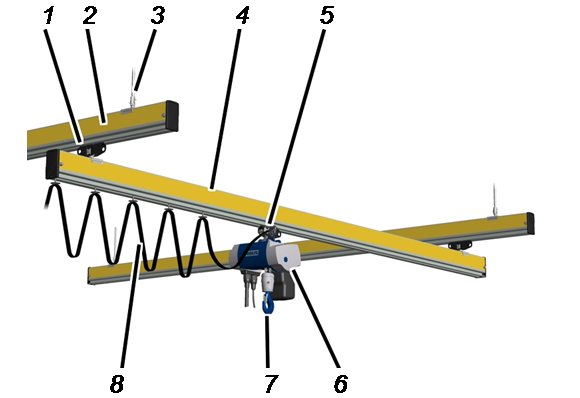

Apparatbeskrivelse
HB-kran endragerkran EHB

• 1: Kranunderstell
• 2: Kranbane
• 3: Kranbaneoppheng
• 4: Kranbjelke
• 5: Løpekattunderstell
• 6: Løpekatt (kjettingtalje)
• 7: Lastkrok
• 8: Strømforsyning til løpekatt

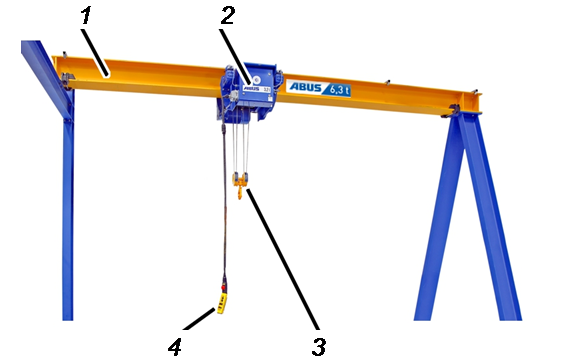

Apparatbeskrivelse
kattbane med én skinne

• 1: Kattbane
• 2: Løpekatt (vaiertrekk eller kjettingtalje)
• 3: Krokblokk og lastkrok
• 4: Hengebryter

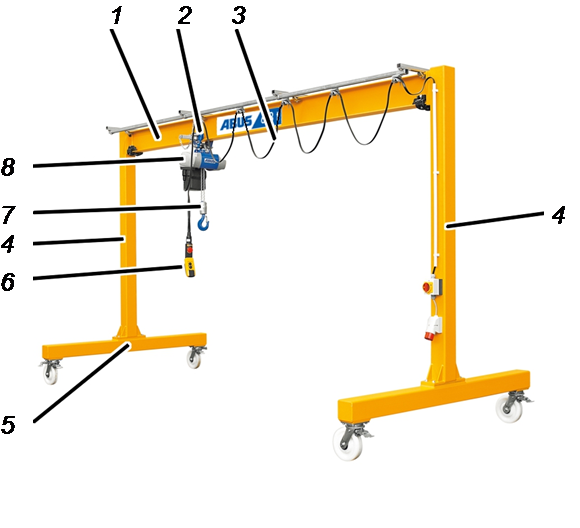

Apparatbeskrivelse
lettportalkran

• 1: Hovedbjelke
• 2: Løpekattunderstell
• 3: Strømforsyning til løpekatt
• 4: Portalbærer
• 5: Understellsbjelke
• 6: Hengebryter
• 7: Lastkrok
• 8: Løpekatt (kjettingtalje)

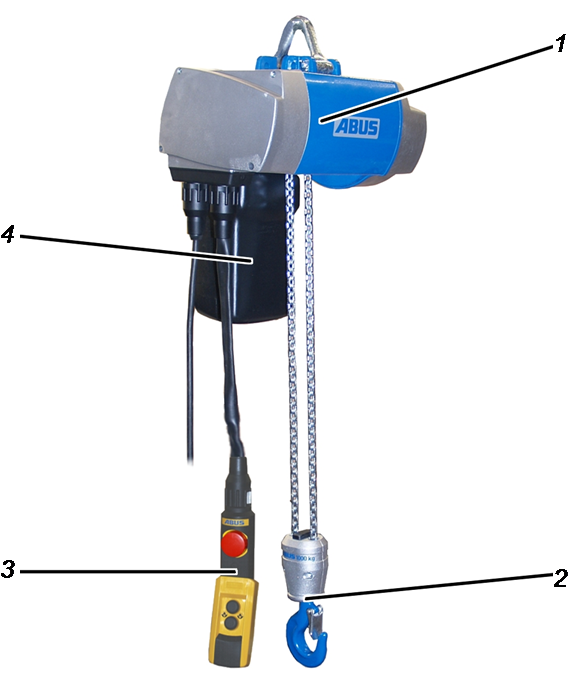

Apparatbeskrivelse
enkel kjettingtalje

• 1: Kapsling
• 2: Krokblokk og lastkrok
• 3: Hengebryter
• 4: Kjettingsamler

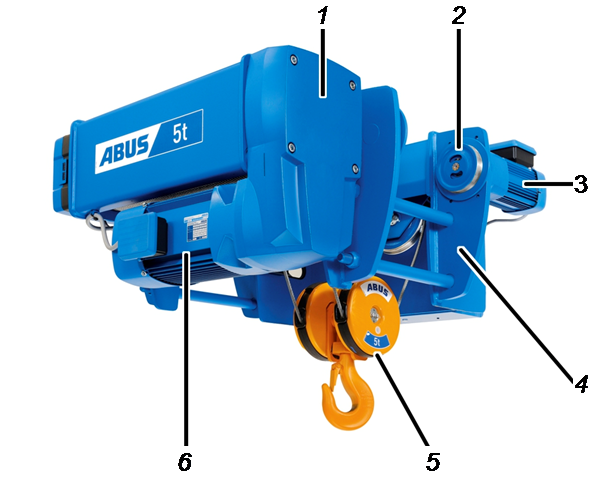

Apparatbeskrivelse
enskinners løpekatt

• 1: Løftegir
• 2: Løpekattunderstell
• 3: Drivanordning for katt
• 4: Kattramme
• 5: Krokblokk og lastkrok
• 6: Løftemotor

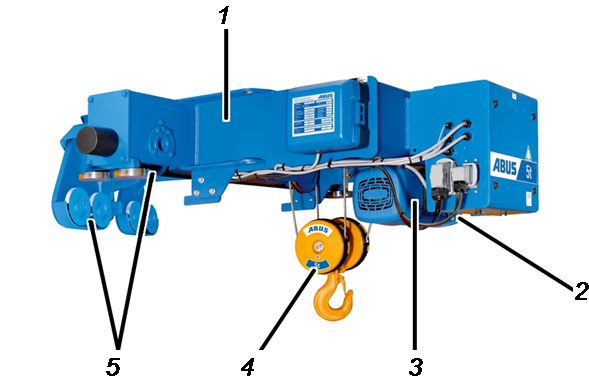

Apparatbeskrivelse
sideløpekatt

• 1: Kattramme
• 2: Løftegir
• 3: Løftemotor
• 4: Krokblokk og lastkrok
• 5: Løpekattunderstell

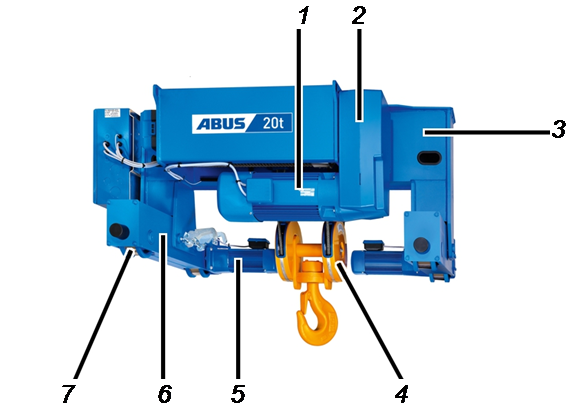

Apparatbeskrivelse
toskinners løpekatt

• 1: Løftemotor
• 2: Løftegir
• 3: Kattramme
• 4: Krokblokk og lastkrok
• 5: Drivanordning for katt
• 6: Understellsbjelke
• 7: Løpekattunderstell

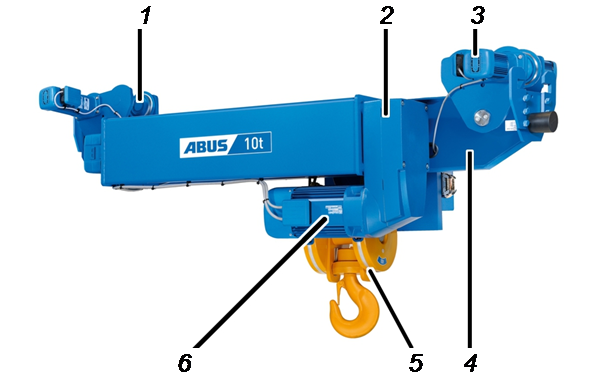

Apparatbeskrivelse underflensløpekatt

• 1: Løpekattunderstell
• 2: Løftegir
• 3: Drivanordning for katt
• 4: Kattramme
• 5: Krokblokk og lastkrok
• 6: Løftemotor

Ytelseskarakteristikker

En- og todrager traverskran og takløpekran:

• Kranene er konstruert for flatedekkende forflytning av last i en hall i en del av en hall.
• Kranen kjører på en kranbane som er festet på hallstøtter eller betongstøtter, under halltaket eller på en separat bærende konstruksjon.
• Kranene har et vaiertrekk eller en kjettingtalje (med manuelt eller elektrisk understell HF-EF) som løpekatt.

Veggløpekranen:

• Kranen er konstruert for flatedekkende forflytning av last innenfor arbeidsområdet på en hallvegg.
• Kranen kjører på en kranbane som er festet på siden til hallstøtter eller betongstøtter.
• Kranen har et vaiertrekk eller en kjettingtalje (med manuelt eller elektrisk understell HF-EF) som løpekatt.

Semi-goliatkranen:

• Kranen er konstruert for flatedekkende forflytning av last innenfor arbeidsområdet på en hallvegg.
• Semi-goliatkranen kjører på hallveggen med den øvre understellsbjelken på en kranbane. Mot midten av hallen kjører den med den nedre understellsbjelken på gulvet i hallen.
• Kranen har et vaiertrekk som løpekatt.

Søylesvingkranen:

• Kranen er konstruert for sirkelformet eller delvis sirkelformet forflytning av last innenfor arbeidsområdet rundt tårnet på kranen.
• Tårnet på kranen er fast forankret til gulvet i hallen eller på et spesielt konstruert fundament.
• Kranen har et vaiertrekk eller en kjettingtalje (med manuelt eller elektrisk understell HF-EF) som løpekatt (avhengig av byggemåte).

Veggsvingkranen:

• Kranen er konstruert for sirkelformet forflytning av last innenfor arbeidsområdet rundt veggfestet.
• Kranen er fast forankret på hallveggen, på en hallstøtte eller en betongstøtte.
• Kranen har et vaiertrekk eller en kjettingtalje (med manuelt eller elektrisk understell HF-EF) som løpekatt (avhengig av byggemåte).

HB-kranen:

• Endragerkran EHB og todragerkran ZHB er konstruert for flatedekkende forflytning av lett last innenfor arbeidsområdet.
• Enskinnebane ESB og toskinnebane ZSB er konstruert for lineær forflytning av lett last.
• Kranene henger på HB-kranbaner, som er festet under halltaket eller på en separat bærende konstruksjon.
• Kranen har en kjettingtalje som løpekatt.

Kattbanen med én skinne:

• Kranen er konstruert for lineær forflytning av last innenfor arbeidsområdet .
• Kattbanen er festet på hallveggen, på hallstøtter, betongstøtter eller til en separat bærende konstruksjon.
• Kranen har et vaiertrekk eller en kjettingtalje (med manuelt eller elektrisk understell HF-EF) som løpekatt.

Lettportalkranen:

• Kranen er konstruert for bevegelse av lettere last kun innenfor arbeidsområdets direkte omgivelser.
• Kranen kan brukes fleksibelt og stedsuavhengig på ulike arbeidsområder.
• Kranen kjører fritt på fire styreruller på et jevnt underlag.
• Kranen har en kjettingtalje som løpekatt.

Enkel kjettingtalje:

• Den enkle kjettingtaljen er konstruert for stasjonær løfting og senking av last.
• Den er festet stasjonært på en egnet bærende konstruksjon.

Enskinners løpekatten:

• Vaiertrekket er konstruert som løpekatt på en endrager traverskran.
• Vaiertrekket har et løpekattunderstell som den kjører langs nedre travers på hovedbjelken med.

Sideløpekatten:

• Vaiertrekket er konstruert som sideløpekatt på en endrager traverskran.
• Vaiertrekket har et todelt løpekattunderstell. Med den ene delen kjører vaiertrekket langs løpekattskinnen, som er montert på siden av hovedbjelken. Lastkroken henger ned på siden av hovedbjelken, som løpekattskinnen er festet på. På den andre siden av hovedbjelken griper den andre delen av løpekattunderstellet under den øvre traversen.

Toskinners løpekatten:

• Vaiertrekket er konstruert som løpekatt på en todrager traverskran.
• Vaiertrekket har top løpekattunderstell som den kjører langs løpekattskinnen på hovedbjelken med.

Underflensløpekatten:

• Vaiertrekket er konstruert som løpekatt på en endrager traverskran.
• Vaiertrekket har løpekattunderstell som den kjører langs nedre travers på hovedbjelken med.

Tekniske spesifikasjoner

Normale omgivelsesbetingelser under drift:

Drift i andre omgivelsesbetingelser (f.eks. i høyere omgivelsestemperatur) er i mange tilfeller mulig. For å avklare de individuelle forholdene i hallen (f.eks. varighet og type varmepåvirkning på kranen) kan du gjerne kontakte ABUS-service. Se "ABUS-service".

Konseptlevetid

Kranens konseptlevetid er mellom 20 og 25 år.

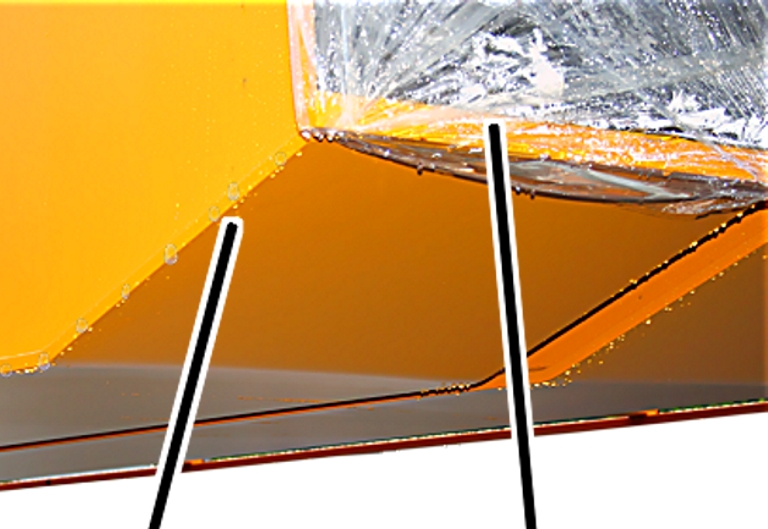

Lagring av kranen

Hvis kranen ikke monteres umiddelbart:

1. Tørk av regnvann.
2. Ulakkerte flater og åpninger skal tildekkes med folie og limes fast.
3. Komponenter som er sveiset inn i folie (f.eks. tårn og kranbom på svingkran), må pakkes ut. Ellers samler det seg kondens i folien.

1. Ulakkerte metalldeler, vaiertrekk, kjettingtaljer, elektriske komponenter og elektroniske komponenter må lagres tørt og støvfritt.
2. Lakkerte metalldeler bør helst lagres tørt og støvfritt.

Kontrollere etter lengre tids lagring

Hvis kranen skal monteres etter lengre tids lagring:

1. Kontroller alle komponenter visuelt. De må ikke være kraftig tilsmusset eller støvet.
2. Kontroller lakken. Lakken må ikke flakne av eller ha sprekker.
3. Kontroller metalldeler. De må ikke være rustet.

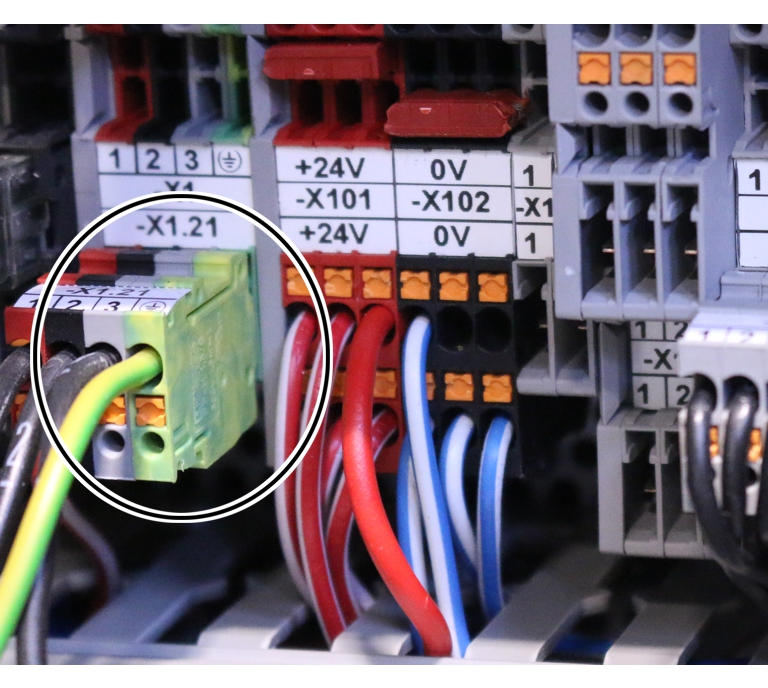

4. Kontroller elektriske komponenter. Strømførende deler (f.eks. hunnkoblinger, stifter og klemmer) må ikke være oksidert (f.eks. misfarget eller ha et rutt belegg).

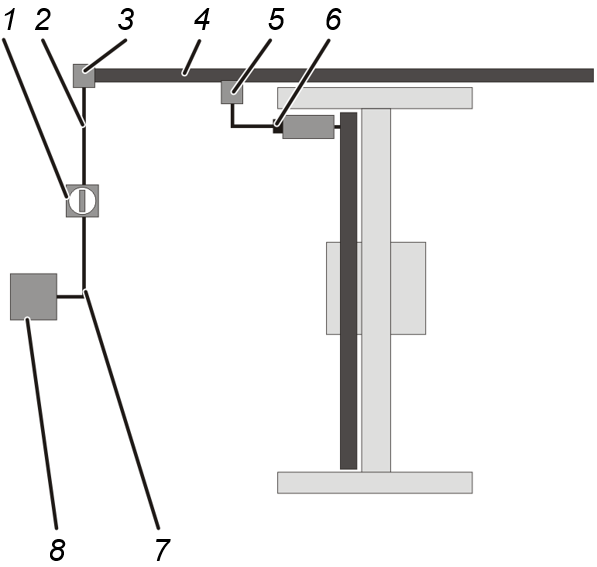

Montere og koble til

Gjelder alle som arbeider på kranen, før den tas i bruk

Eieren av kranen er ansvarlig for valg av personale med riktige kvalifikasjoner til å foreta idriftsettelsen.

Eksempler på autoriserte personer:

• Personer med omfattende kunnskap fra fagutdanning innen maskinproduksjon og elektrisk anlegg på kraner.
• Personer med tilstrekkelig erfaring innen drift, montering og vedlikehold av kraner.
• Personer med omfattende kunnskap om respektive tekniske regler, direktiver og sikkerhetsforskrifter som gjelder i det aktuelle landet.
• Personer med regelmessig opplæring fra ABUS.

ABUS påtar seg intet ansvar for skader som skyldes ikke forskriftsmessig idriftssetting og hvis idriftssettingen ikke er utført av kvalifiserte personer.

ABUS anbefaler å la ABUS sitt monteringsteam utføre igangsettingen.

Råd om sikkerhet: Før idriftssettelse

Følg disse sikkerhetsreglene før idriftssettelsen påbegynnes:

Råd om sikkerhet: Under idriftssettelsen

Følg disse sikkerhetsreglene under idriftssettelsen:

Råd om sikkerhet: Etter idriftssettelse

Følg disse sikkerhetsreglene når idriftssettelsen er fullført:

Montasjeoversikt

Om montering av et komplett krananlegg:

1. I alle vedlagte produkthåndbøker må avsnittene "Montasjeoversikt" hhv. "Kontrollere forutsetninger" leses.
2. Opprett først forutsetningene i hallen (f.eks. montere kranbanen på traverskran, opprette fundament for svingkran, …).
3. Fastsett deretter monteringsrekkefølgen, avhengig av de enkelte komponentene.
4. Jobb deretter i den rekkefølgen som er fastlagt i alle produkthåndbøkene under avsnittet "Montering", og monter kranen.
5. Ved behov: Beskytt kranen mot regn, snø, vind og kulde. Se "Utstyre kranen for bruk i omgivelser som ikke er beskyttet mot vær og vind".
6. Koble deretter kranen til strømnettet. Se "Koble kranen til strømnettet".
7. Gjennomfør til slutt kontrollen før første idriftssetting. Se "Kontroll før første idriftssetting".

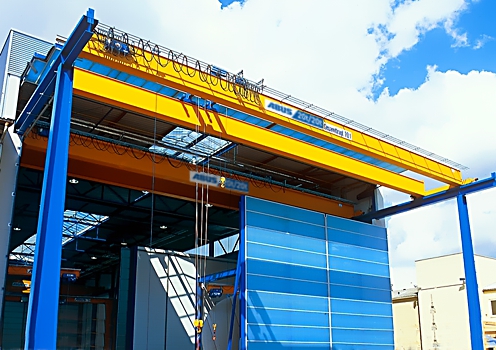

Utstyre kranen for bruk i omgivelser som ikke er beskyttet mot vær og vind

Kun ved traverskraner

Kontinuerlig bruk av kranen kun i omgivelser som er beskyttet mot vær og vind. Kortvarig bruk i omgivelser som ikke er beskyttet mot vær og vind (utendørs, i regn, snø eller kulde) er mulig.

Hvis kranen skal benyttes kortvarig eller permanent i omgivelser som ikke gir beskyttelse mot vær og vind (utendørs, i regn, snø eller kulde), må det utføres endringer på kranen.

I vind er heller ikke kortvarig bruk mulig. Hvis kranen skal benyttes i vind, må det gjøres endringer på kranen.

Vedrørende omgivelsesbetingelser, se "Tekniske spesifikasjoner".

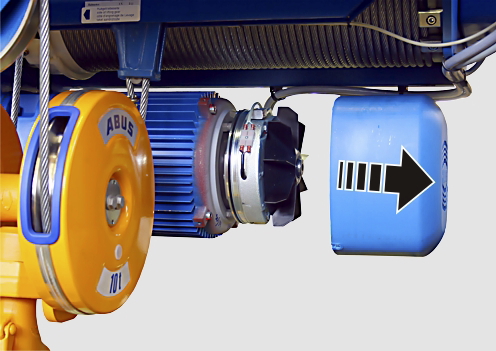

Montere beskyttelse mot regn og snø

Regn og snø kan trenge inn i elektriske komponenter på kranen og forårsake feil (f.eks. kortslutning).

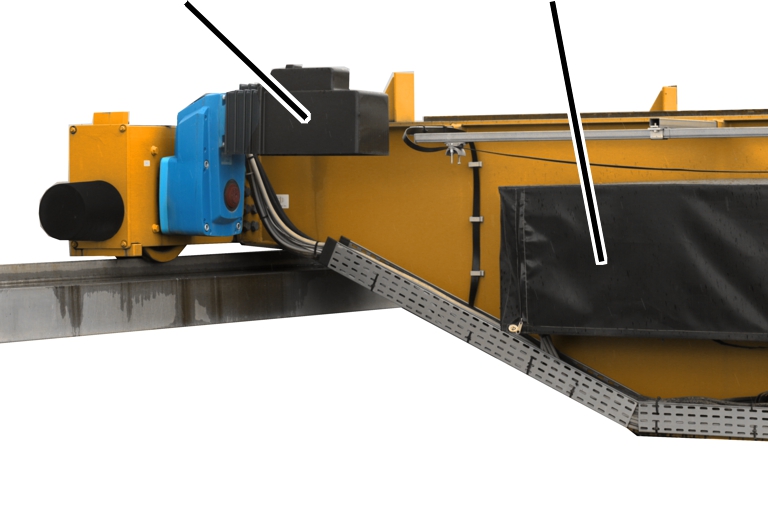

Regnbeskyttelse-shette på
kranmotorenRegnbeskyttelse-shette på
reléboksen

1. Monter en regnbeskyttelseshette på kranmotoren.
2. Monter en regnbeskyttelseshette på hele vaiertrekket.
3. Monter en regnbeskyttelseshette på alle relébokser.

Montere vindsikring

Kraftig vind kan føre til at kranen (også i utkoblet tilstand) kommer i ukontrollert bevegelse.

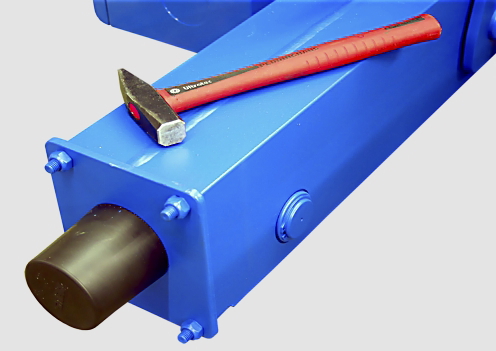

Eksempel på en vindsikring på enden av kranbanen

• Kraner som kun benyttes utendørs: Kranen må kunne holdes fast i en hvileposisjon etter arbeidsslutt (i enden av kranbanen). I denne hvileposisjonen er det en vindsikring som sikrer kranen.
• Kraner som benyttes delvis utendørs: Hvis kranen kan kjøres inn i hallen etter arbeidsslutt, trenger man ingen vindsikring.

Montere vindmålesystem

Dette avsnittet gjelder kun hvis det er fastslått at kranen kun kan kjøres på en sikker måte opp til en bestemt vindhastighet.

Vindsensor for vindmålesystem

Kranen må være utstyrt med et vindmålesystem. Vindmålesystemet varsler når en bestemt vindhastighet overskrides. Da må kranen kunne kjøres til hvileposisjon i løpet av en forhåndsinnstilt tid (til enden av kranbanen).

I denne hvileposisjonen er det en vindsikring som sikrer kranen. Alternativt kan vindsikringen være utført slik at kranen kan sikres i en hvilken som helst posisjon.

Hvor høy vindhastighet kranen kan kjøres i og hvor lang tid kranen har til å komme til hvileposisjon, er angitt i kontrollboken.

Kun for kraner med fjernstyring: For å kunne flytte kranen til hvileposisjon innen angitt tid, må senderen oppbevares på en slik måte at den kan nås raskt.

Koble kranen til strømnettet

Kun på traverskran

Oversikt: Elektrisk tilkobling av kranen

• Strømforsyningen til kranen begynner ved underfordelingen (8) av strømnettet.
• Derfra går det en ledning (7) til krananleggets hovedbryter (1).

En hovedbryter er den beste muligheten for å kunne frikoble hele krananlegget.

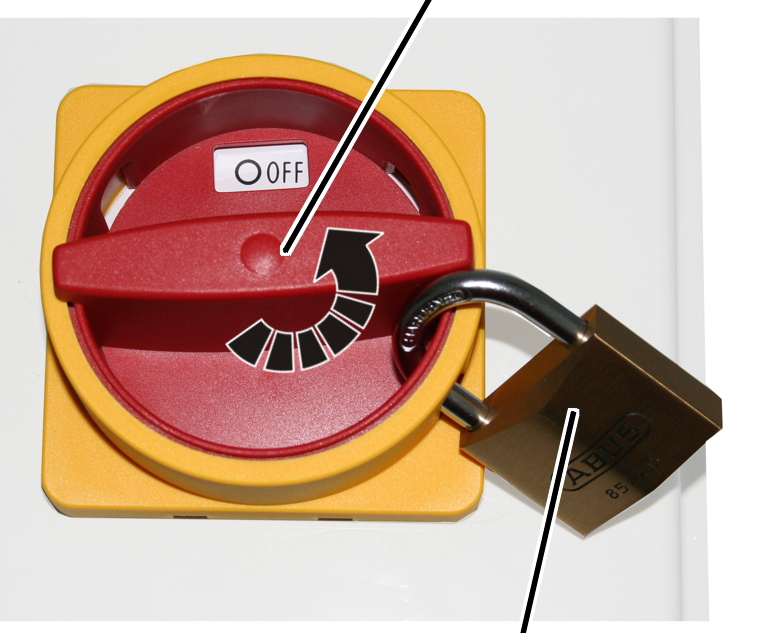

Hovedbryteren må sikres mot utilsiktet innkobling.

Hovedbryteren befinner seg som regel nedenfor kranens hovedstrømtilførsel, f.eks. på hallveggen eller på en hallstøtte eller betongstøtte.

• Fra hovedbryteren går stigeledningen (2) til strømtilførselen (3).
• Strømtilførselen forbinder stigeledningen med hovedstrømtilførselen (4) (som regel en slipekabel) til kranen.
• I hovedstrømtilførselen er det en bevegelig strømavtaker (5) som kjører langs kranbanen sammen med kranen.
• Kranen kobles sammen med hovedstrømtilførselen med skillebryteren (6).

Med denne skillebryteren kan hver enkelt kran frikobles. Skillebryteren kan sikres mot utilsiktet innkobling.

I stedet for en skillebryter kan det også være montert et separat skillerelé (i form av en hovedbryter) på kranens beskyttelseskasse.

Funksjonen til skillebryteren eller skillereleet kan også oppfylles av en hovedsikringsbryter. Hovedsikringsbryteren sitter i kranstyringen og kan sikres mot utilsiktet innkobling.

Kun ved søylesvingkran

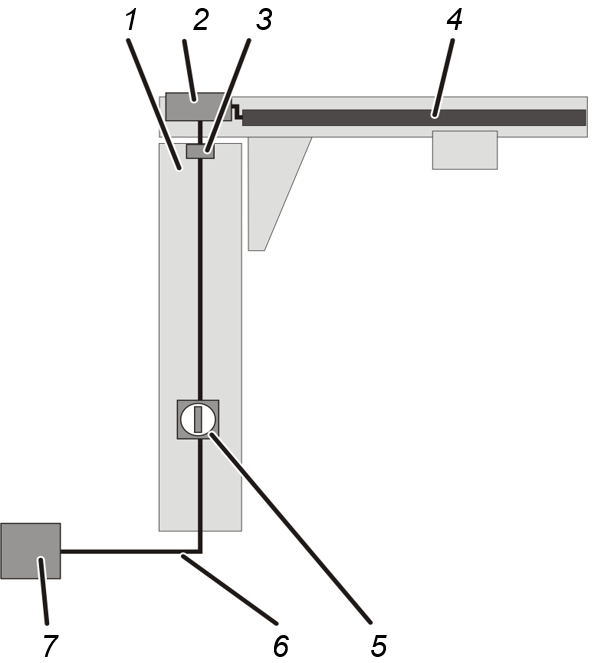

Oversikt: Elektrisk tilkobling av kranen

• Strømforsyningen til kranen begynner ved underfordelingen (7) av strømnettet.
• Derfra går en ledning (6) til fundamentet på svingkranen, og føres gjennom fundamentet og inn i tårnet (1).
• Ledningen går til kranens hovedbryter (5).

En hovedbryter er den beste muligheten for å kunne frikoble hele kranen.

Hovedbryteren må sikres mot utilsiktet innkobling.

Hovedbryteren befinner seg i betjeningshøyde i søylen.

• Fra hovedbryteren går det en ledning inne i søylen og opp og den blir ført ut der.
  Ved konstruksjon LS og LSX: Ledningen blir ført direkte ut av søylen.
  Ved konstruksjon VS: Ledningen går i søylen til slepekontaktringen (3).
• Ved konstruksjon LS og LSX: Ledningen ut fra tårnet blir koblet direkte til strømforsyningen til løpekatten (4). Eventuelt er det, alt etter styring, enda et hus med sikringer som kranen er sikret med.

Ved konstruksjon VS: Fra slepekontaktringen går ledningen enten til beskyttelseskassen for utliggeren (2) og derfra til strømforsyningen til løpekatten (4), eller direkte fra slepekontaktringen til strømforsyningen for løpekatten. Eventuelt er det, alt etter styring, enda et hus med sikringer som kranen er sikret med.

Kun på veggsvingkran

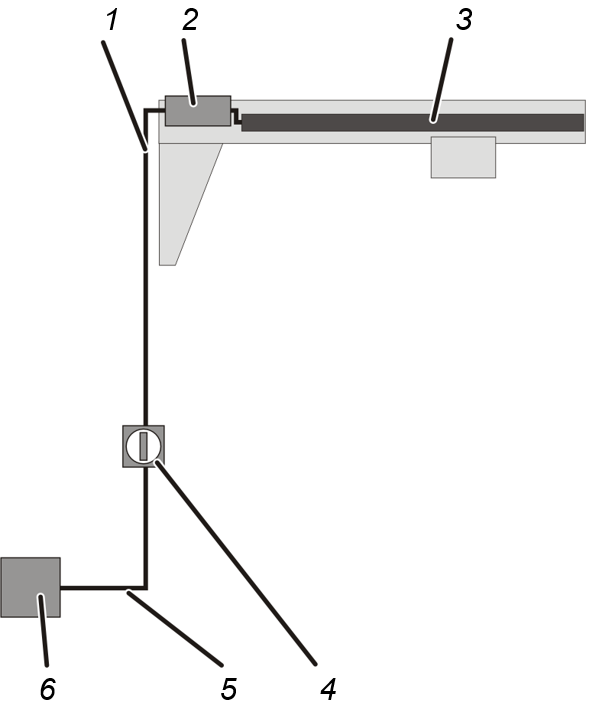

Oversikt: Elektrisk tilkobling av kranen

• Strømforsyningen til kranen begynner ved underfordelingen (6) av strømnettet.
• Derfra går det en ledning (5) til kranens hovedbryter (4).

En hovedbryter er den beste muligheten for å kunne frikoble hele kranen.

Hovedbryteren må sikres mot utilsiktet innkobling.

Hovedbryteren befinner seg som regel nedenfor kranen, f.eks. på hallveggen eller på en hallstøtte eller betongstøtte.

• Fra hovedbryteren går stigeledningen (1) til kranen.
• Ved konstruksjon LW og LWX: Ledningen blir koblet direkte til strømforsyningen til løpekatten (4). Eventuelt er det, alt etter styring, enda et hus med sikringer som kranen er sikret med.

Ved konstruksjon VW: Ledningen går enten til beskyttelseskassen for utliggeren (2) og derfra til strømforsyningen til løpekatten (4), eller direkte til strømforsyningen for løpekatten. Eventuelt er det, alt etter styring, enda et hus med sikringer som kranen er sikret med.

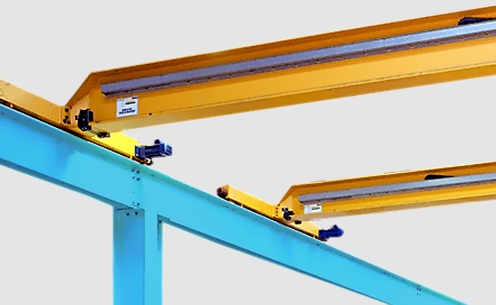

Kun på HB-kran enskinnebane ESB og toskinnebane ZSB

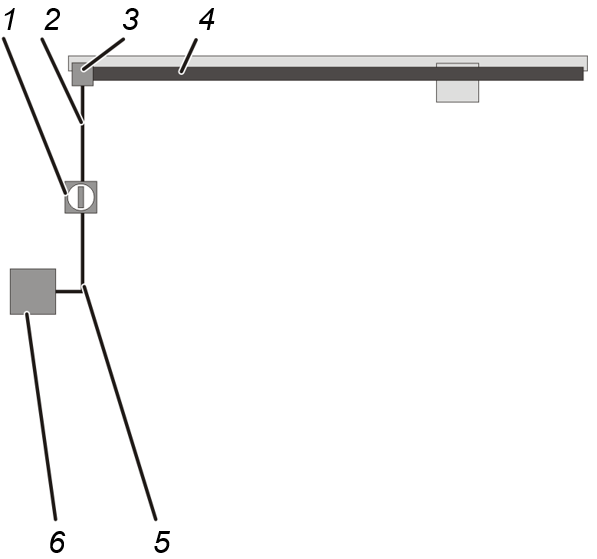

Oversikt: Elektrisk tilkobling av HB-kranen

• Strømforsyningen til HB-kranen begynner ved underfordelingen (6) av strømnettet.
• Derfra går det en ledning (5) til hovedbryteren (1) på HB-krananlegget.

En hovedbryter er den beste muligheten for å kunne frikoble hele HB-krananlegget.

Hovedbryteren må sikres mot utilsiktet innkobling.

Hovedbryteren befinner seg som regel nedenfor HB-kranens hovedstrømtilførsel, f.eks. på hallveggen eller på en hallstøtte eller betongstøtte.

• Fra hovedbryteren går stigeledningen (2) til strømtilførselen (3).
• Der blir ledningen koblet direkte til strømforsyningen til løpekatten (4). Eventuelt er det, alt etter styring, enda et hus med sikringer som kranen er sikret med.

Kun på HB-kran endragerkran EHB og todragerkran ZHB

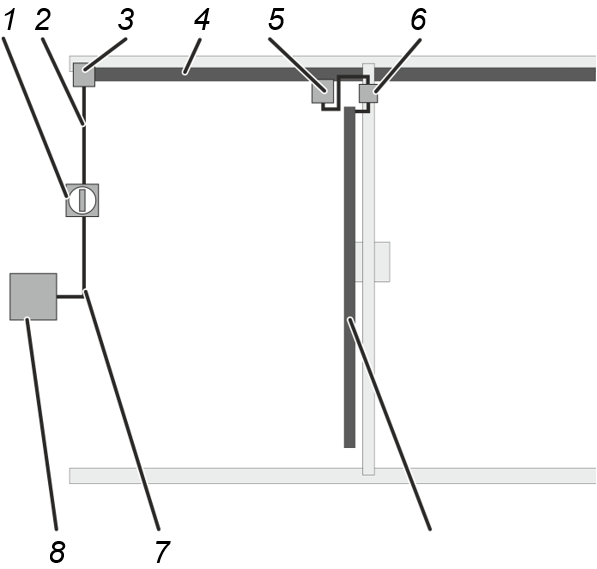

Oversikt: Elektrisk tilkobling av HB-kranen

• Strømforsyningen til HB-kranen begynner ved underfordelingen (8) av strømnettet.
• Derfra går det en ledning (7) til hovedbryteren (1) på HB-krananlegget.

En hovedbryter er den beste muligheten for å kunne frikoble hele HB-krananlegget.

Hovedbryteren må sikres mot utilsiktet innkobling.

Hovedbryteren befinner seg som regel nedenfor HB-kranens hovedstrømtilførsel, f.eks. på hallveggen eller på en hallstøtte eller betongstøtte

• Fra hovedbryteren går stigeledningen (2) til strømtilførselen (3).
• Strømtilførselen forbinder stigeledningen med hovedstrømtilførselen (4) til kranen.
• Ved slipekabel: I hovedstrømtilførselen er det en bevegelig strømavtaker (5) som kjører langs HB-kranbanen sammen med HB-kranen.
  Ved slepekabel: Ledningen for hovedstrømtilførselen henger i sløyfer på HB-kranbanen og trekkes med av HB-kranen.
• HB-kranen kobles sammen med hovedstrømtilførselen.

Hvis HB-krananlegget består av en enkelt HB-kran, kobles hovedstrømtilførselen direkte til HB-kranen. Eventuelt er det, alt etter styring, enda et hus med sikringer som kranen er sikret med.

• Hvis HB-krananlegget består av flere HB-kraner, er det montert et skillerelé på kranen.

Med dette skillereleet kan hver enkelt HB-kran frikobles. Skillereleet må sikres mot utilsiktet innkobling. Eventuelt er det, alt etter styring, enda et hus med sikringer som kranen er sikret med.

Kun på lettportalkran

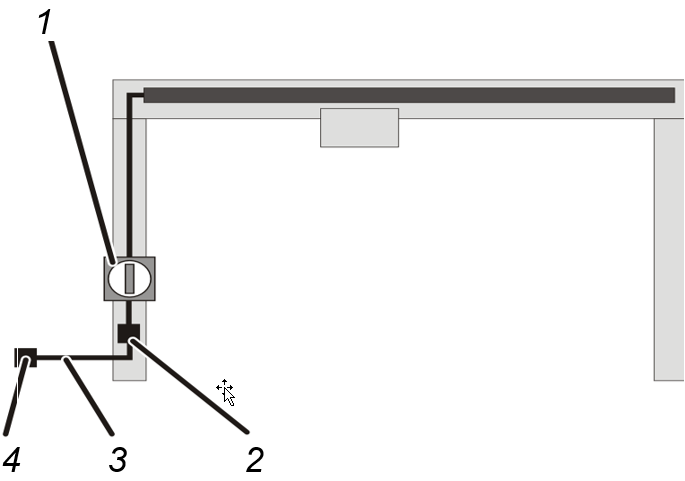

Oversikt: Elektrisk tilkobling av kranen

• Strømforsyningen for kranen begynner ved en tre-fas stikkontakt (4).
• Derfra går en egnet ledning med CEE-stikker (3) fram til skillebryteren (2) for kranen.
• Derfra går det en ledning til kranens hovedbryter (1).

Hovedbryteren befinner seg på en av portalbærerne på kranen.

Kun på kattbane med én skinne

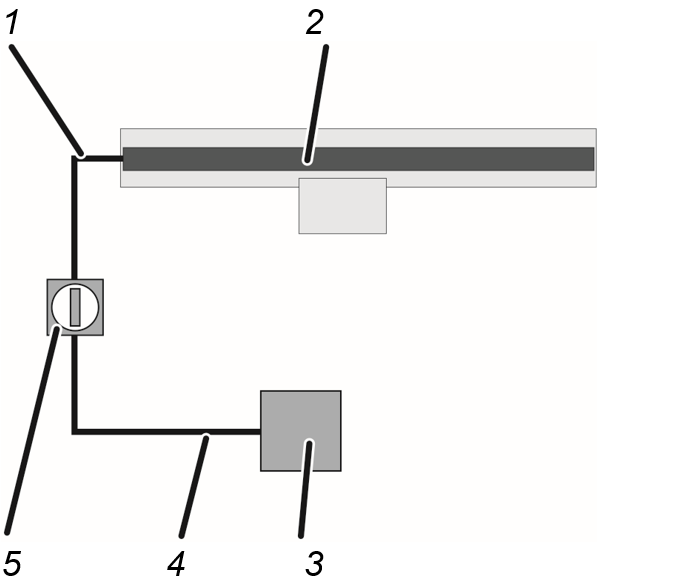

Oversikt: Elektrisk tilkobling av kranen

• Strømforsyningen til kranen begynner ved underfordelingen (3) av strømnettet.
• Derfra går det en ledning (4) til kranens hovedbryter (5).

En hovedbryter er den beste muligheten for å kunne frikoble hele kranen.

Hovedbryteren må sikres mot utilsiktet innkobling.

Hovedbryteren befinner seg som regel nedenfor kranen, f.eks. på hallveggen eller på en hallstøtte eller betongstøtte.

• Fra hovedbryteren går stigeledningen (1) til kranen.
• Der er ledningen koblet til strømforsyningen til løpekatten (2).

Kun på enkel kjettingtalje

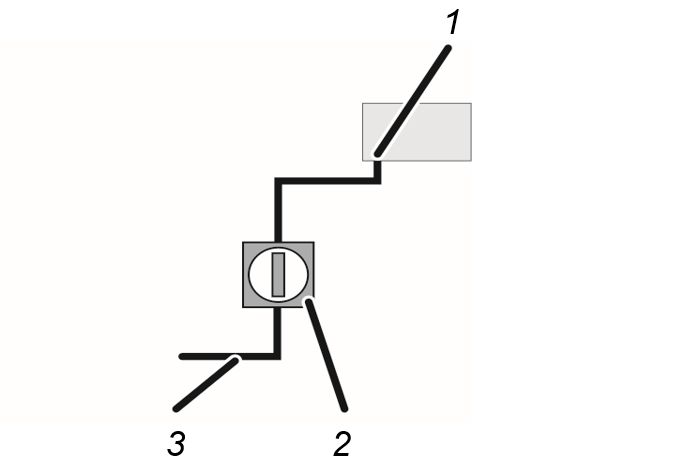

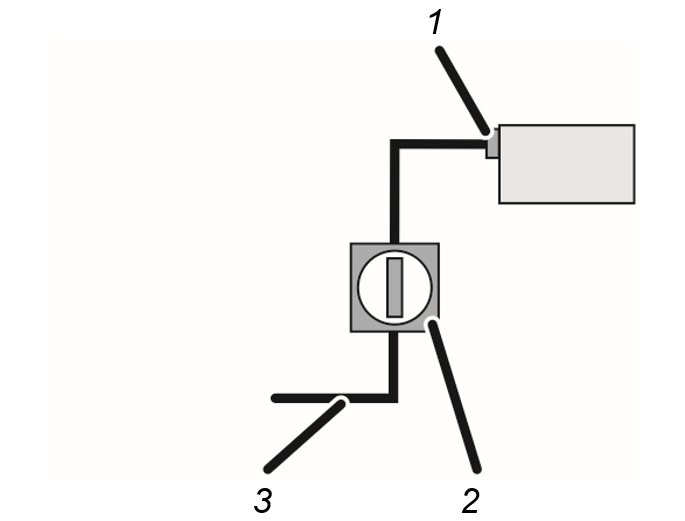

Oversikt: Elektrisk tilkobling av kranen

• Strømforsyningen for enkel kjettingtalje opprettes avhengig av forholdene i hallen.
• I ledningen (3) må en hovedbryter som hovedbryter (2) eller en stikkerforbindelse som skillebryter være tilgjengelig.

Bajonettkoblingen (1) på kjettingtaljen kan ikke sikres mot utilsiktet innkobling, og egner seg derfor ikke som skillebryter.

Kun på solo-tautalje

Oversikt: Elektrisk tilkobling av kranen

• Strømforsyningen for solo-tautalje opprettes avhengig av forholdene i hallen.
• Skillebryteren (1) på vaiertrekket kan sikres mot utilsiktet innkobling.
• Derfor er det fornuftig å montere en tilsvarende hovedbryter som hovedbryter (2) i ledningen (3).

Kontrollere lokalt strømnett

1. På kran uten forkoplingstransformator: Sammenlign driftsspenningen og nettfrekvensen for kranen med nettspenningen og nettfrekvensen i det lokale strømnettet.

Driftsspenningen og nettfrekvensen er angitt på merkeskiltene på kranen og i kontrollboken.

Driftsspenningen og nettspenningen samt nettfrekvensen må stemme overens.

1. På kran med forkoplingstransformator: Nettspenningen i det lokale strømnettet må omformes til kranens driftsspenning ved hjelp av en forkoplingstransformator.

Sammenlign driftsspenningen og nettfrekvensen ved inngangen på forkoplingstransformatoren med nettspenningen og nettfrekvensen i det lokale strømnettet.

Koble til kranen

1. Legg ledninger, monter hovedbryter og koble til kranen.

Kontrollere rotasjonsfeltet

Kranen må kun kjøres i et 3-fas strømnett med høyreroterende rotasjonsfelt.

1. Lås opp nødstoppbryteren.
2. Trykk knappen for løfting halvveis inn.

• Lastkroken skal nå kjøre langsomt opp eller bli stående (hvis man allerede har kjørt til nødendebryter oppe).

Hvis lastkroken kjører ned i stedet:

• Fasene i strømnettet er byttet om.

1. Korriger de ombyttede fasene.

Korriger fasene der hvor de har vært byttet om, hvis mulig. Kun unntaksvis kan fasene byttes om igjen direkte på strømledningen.

Kontrollere jordleder

Alle komponenter i kranen er koblet til jordlederen til det lokale strømnettet. Disse forbindelsene er laget av stikkerforbindelser, kabelsko og lignende.

For alle jordforbindelser som opprettes under montering av kranen:

1. Utfør visuell kontroll.

Jordlederne må være gjennomgående og korrekt tilkoblet.

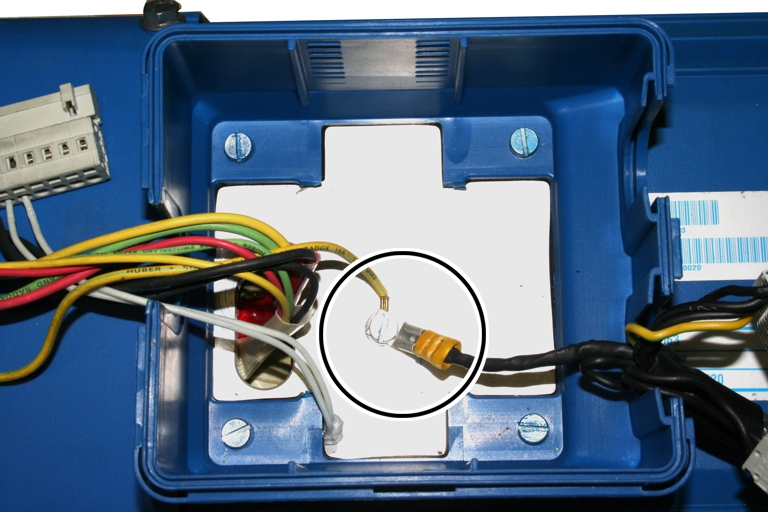

Eksempler på jordlederforbindelser:

Sørge for elektromagnetisk kompatibilitet (EMC)

I prinsippet genererer elektriske apparater og ledning elektromagnetiske felter. Disse feltene kan påvirke andre apparater negativt og fremkalle funksjonsfeil. For å kunne utelukke slike feil i så stor grad som mulig må man følge noen prinsipper ved elektrisk arbeid.

Ved elektrisk arbeid på kranen:

For at kranen skal fungere feilfritt må alle elektriske komponenter og alle tilkoblingsledninger kobles til forskriftsmessig.

Vær bl.a. oppmerksom på følgende punkter:

• Ikke legg signalledninger sammen med strømførende ledninger.
• Ved frekvensomformere: Før tilkoblingsledninger for bremsemotstander og tilkoblingsledninger for motorer gjennom kabelforskruninger i relébokser og legg dem på den direkte veien til frekvensomformeren.
• Legg og jord isolasjon av skjermede ledninger på et stort område.
• Isolasjonen må ikke bores i, flettes eller loddes. Bruk i stedet installasjonsmaterialet som følger med.
• Ikke brukte ledere fra ledninger i reléboksen skal jordes.

Kontroll før første idriftssetting

Før kranen settes i drift, må det gjennomføres en kontroll før første idriftssetting. Eieren er ansvarlig for denne kontrollen før første idriftssetting.

Krav som stilles til kontrolløren

Eieren av kranen er ansvarlig for å velge kontrollør og for at vedkommende har riktige kvalifikasjoner.

Eksempler på autoriserte personer:

• Personer med omfattende kunnskap fra fagutdanning innen maskinproduksjon og elektrisk anlegg på kraner.
• Personer med tilstrekkelig erfaring innen drift, montering og vedlikehold av kraner.
• Personer med omfattende kunnskap om respektive tekniske regler, direktiver og sikkerhetsforskrifter som gjelder i det aktuelle landet.
• Personer med regelmessig opplæring fra ABUS.

Oversikt: Kontrollere kran

Den kompetente personen som kontrollerer kranen, er ansvarlig for omfanget og typen kontroll.

De punktene som skal kontrolleres i listen nedenfor, er en generell oversikt over omfanget av kontrollen av ABUS-kraner. Ikke alle komponenter er montert på kranen, avhengig av konstruksjonen.

Avgjørelsen om kranen er i feilfri stand ligger ene og alene hos kontrolløren. Hvis det fastslås mangler, må de fjernes. Kontrolløren avgjør om kranen må kontrolleres på nytt igjen etter at feilen er rettet opp.

Hvis flere kontroller er nødvendig fordi lokale forskrifter krever det må disse også utføres.

Kontrolløren kontrollerer den driftsklare kranen. Man må da sørge for at ingen utsettes for uunngåelig fare.

Minimum disse punktene må kontrolleres:

1. Kontroller generell tilstand. Komponentene på krananlegget må ikke være skadet, rustet eller vise andre tegn på farlige materialendringer.
2. Kontroller tilstanden til den bærende konstruksjonen. Den må ikke være skadet.
3. Kontroller at kranen er korrekt montert og tilkoblet. Den må være montert og tilkoblet i samsvar med denne og andre produkthåndbøker.
4. Kontroller vinsjdrift, drivanordninger for katt og krandrivanordninger. De må fungere feilfritt. For kontroll under innkobling, se produkthåndboken "Betjening ABUS-kran".
5. Kontroller bremser på vinsjdrift, drivanordninger for katt og krandrivanordninger. De må fungere feilfritt. For kontroll under innkobling, se produkthåndboken "Betjening ABUS-kran".
6. Kontroller løfteendebryter (koblingspunkter for sikkerhetsendebryter og nødendebryter). Vinsjen må koble seg ut i respektive koblingspunkter.
7. Hvis montert: Kontroller driftsendebryter. Vinsjen må koble seg ut i respektive koblingspunkter.
8. Kontroller grensebryter. Krandrivanordninger og drivanordninger for katt må koble seg ut i respektive koblingspunkter.
9. Kontroller skruene. Alle skruer må være fastskrudd og sikret. Ellers må skruene trekkes til og sikres med respektive tiltrekkingsmoment.
10. Hvis montert: Kontroller varselinnretninger. De må fungere som tiltenkt.
11. Kontroller overlastsikring (f.eks. lastindikatorsystem LIS eller slurekobling). De må fungere som tiltenkt.

1. Kontroller alle andre sikkerhetsmekanismer på kranen. De må fungere som tiltenkt.
2. Hvis montert: Kontroller tilstanden til vindsikringen. Den må fungere som forventet.
3. Kontroller skiltingen. Nødvendige skilt på kranen må være tilgjengelige og leselige. Ellers må skiltingen byttes ut.
4. Utfør statisk kontroll av maksimal bærekapasitet.

Utfør kontroll med 1,25 ganger av kranens maksimale bærekapasitet.

1. Utfør dynamisk kontroll av maksimal bærekapasitet.

Utfør kontroll med 1,1 ganger av kranens maksimale bærekapasitet.

1. Kun hvis nødvendig: Utfør ekstra landsspesifikke kontroller.

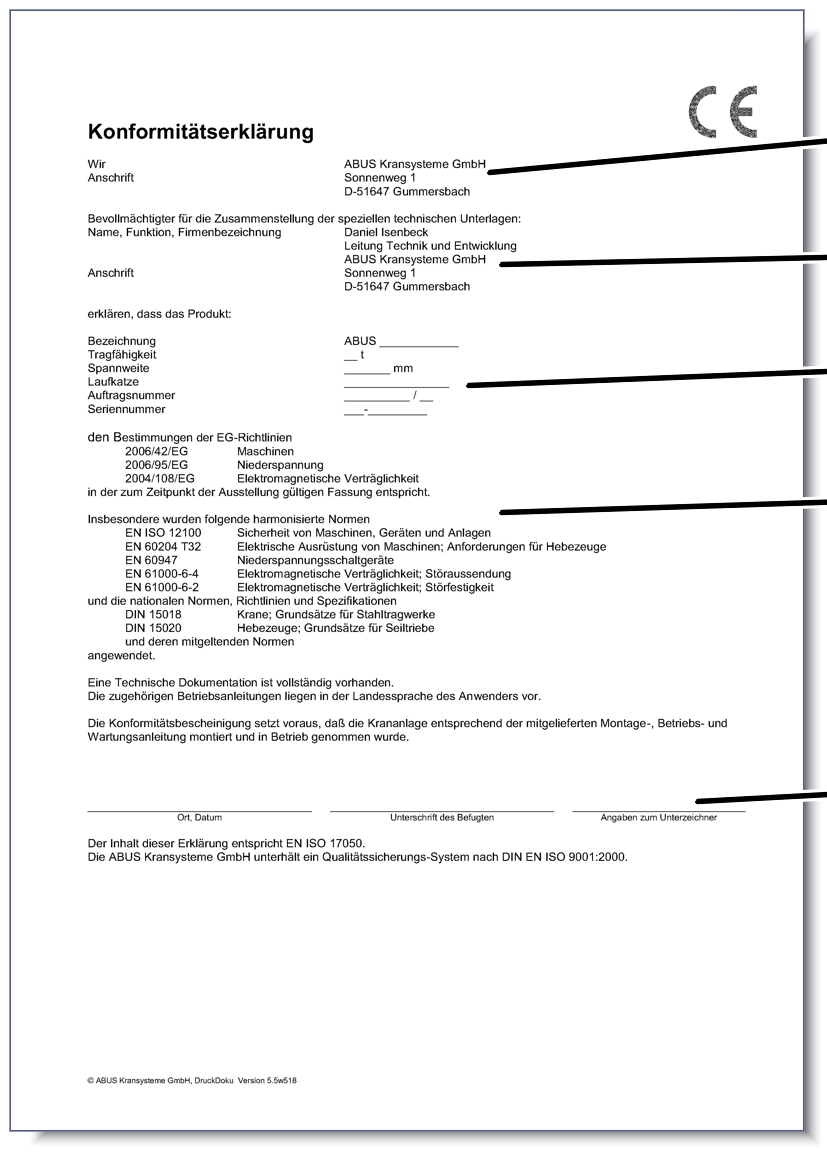

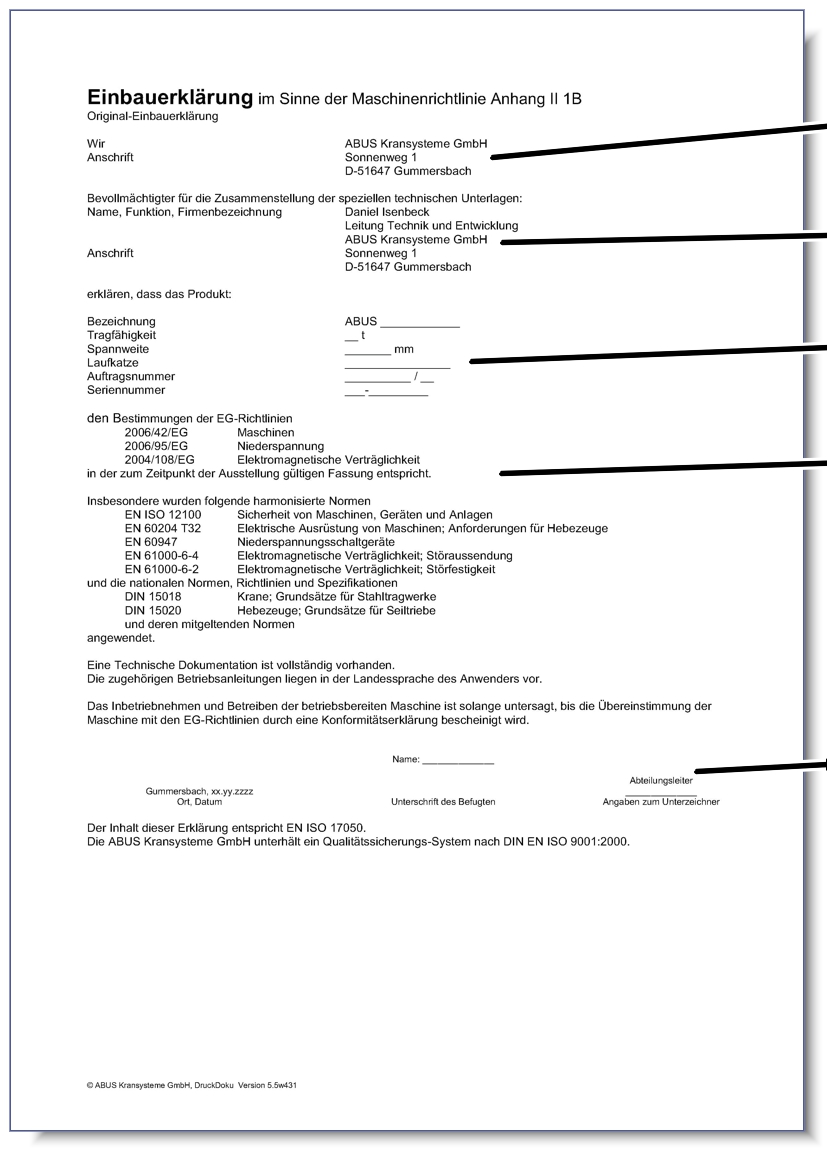

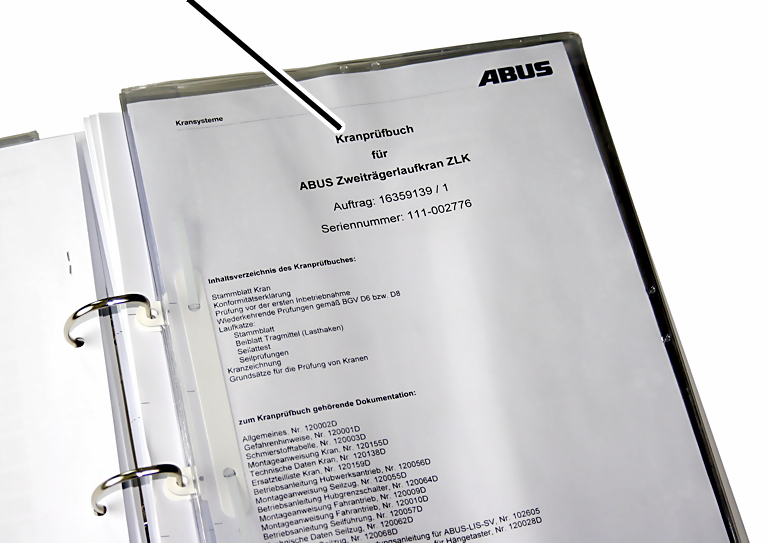

2. Kun i EU: Kontroller om det foreligger en samsvarserklæring eller en monteringserklæring.

Kontrollere kontrollboken

Også i de landene hvor kontrollbok ikke er foreskrevet, lønner det seg å dokumentere kontrollene i kontrollboken.

1. Kontrollere kontrollboken:

• Den må være tilgjengelig.
• Den må være tilgjengelig for alle som arbeider med eller på kranen.
• Tilhørigheten til kranen må være beskrevet entydig.
• Alle gjennomførte kontroller (f.eks. kontroll før første idriftssetting, gjentatte kontroller, kontroller av kranbanen …) må være dokumentert.

Dokumentere kontroll før første idriftssetting

Også i de landene hvor kontrollbok ikke er foreskrevet, lønner det seg å dokumentere kontrollene i kontrollboken.

Kranens kontrollbok

1. Dokumentere resultatet av hele kontrollen i kontrollboken:

• Kontrollens type og omfang
• Punkter i kontrollen som fremdeles står åpne
• Fastslåtte mangler
• Vurdering av om kranen kan kjøres
• Avgjørelse av om en etterkontroll er nødvendig

Kontrollboken og hele dokumentasjonen for kranen må være tilgjengelig for alle som arbeider med eller på kranen.

1. Merk den gjentatte kontrollen som er utført godt synlig fra utsiden, for eksempel med et kontrollmerke.

Ta ut av drift

Hvis kranen skal være ute av drift over lengre tid:

1. Slå av kranen. Se produkthåndboken "Betjening ABUS-kran".

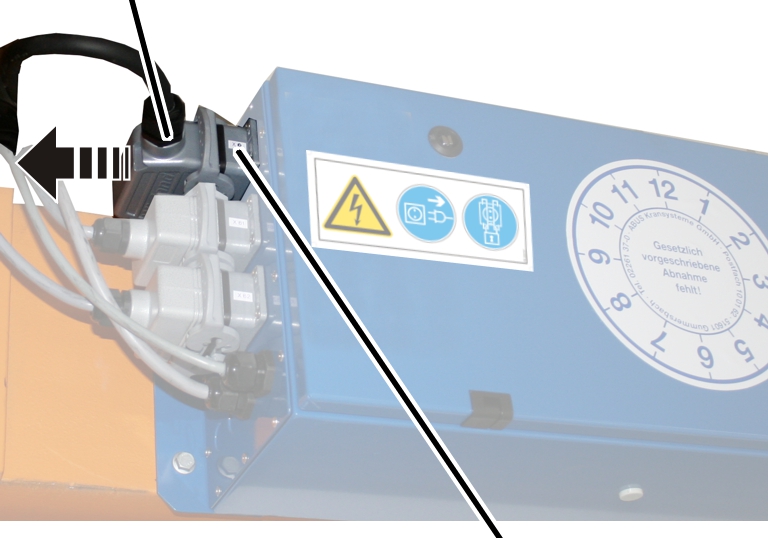

2. Sikre hovedbryteren slik at den ikke kan slås på igjen ved en tilfeldighet.

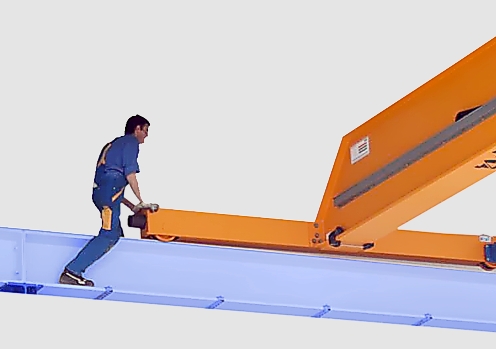

Demontering

Hvis kranen skal demonteres:

ABUS anbefaler å la idriftssettelses-personellet som utførte første idriftssettelse, utføre demonteringen. Se "Montere og koble til".

1. Demonter kranen i motsatt rekkefølge av hvordan det er beskrevet i kapitlet "Idriftssettelse" i alle produkthåndbøkene.
2. HV-skruer, HV-muttere og selvlåsende muttere må avhendes. De kan kun benyttes en gang.

Ny montering av kranen

Hvis en demontert kran skal monteres på nytt:

ABUS anbefaler å la idriftssettelses-personellet som utførte første idriftssettelse, utføre ny montering. Se "Montere og koble til".

1. Monter kranen som beskrevet i kapitlet "Idriftssettelse" i alle produkthåndbøkene.
2. Bruk utelukkende nye HV-skruer, HV-muttere og selvlåsende muttere.
3. Etter ny montering er også en ny kontroll før første idriftssetting nødvendig. Se "Kontroll før første idriftssetting".

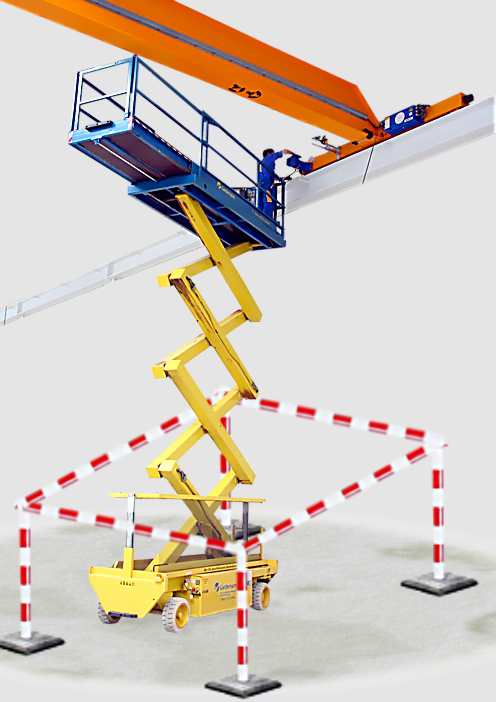

Kontroll

Angår alle som kontrollerer og tar av kranen i henhold til arbeidssikkerhetsbestemmelsene

Kranen må kontrolleres regelmessig for å garantere sikker drift. Eieren er ansvarlig for de gjentatte kontrollen.

Først

Kontrollintervaller

Gjentatte kontroller skjer minimum én gang per år.

Under bestemte forhold er det nødvendig med hyppigere gjentatte kontroller. Slike forhold er:

• Hyppig arbeid med bærekapasitet.
• Arbeid med flere skift.
• Hyppig bruk.
• Støvete eller aggressive omgivelser.

Eieren er ansvarlig for å kontrollere forutsetningene og fastsette kontrollintervallene. ABUS står gjerne til disposisjon hvis du har spørsmål.

Krav som stilles til kontrolløren

Eieren av kranen er ansvarlig for å velge kontrollør og for at vedkommende har riktige kvalifikasjoner.

Eksempler på autoriserte personer:

• Personer med omfattende kunnskap fra fagutdanning innen maskinproduksjon og elektrisk anlegg på kraner.
• Personer med tilstrekkelig erfaring innen drift, montering og vedlikehold av kraner.
• Personer med omfattende kunnskap om respektive tekniske regler, direktiver og sikkerhetsforskrifter som gjelder i det aktuelle landet.
• Personer med regelmessig opplæring fra ABUS.

Vedlikehold som følge av den gjentatte kontrollen

Den gjentakende kontrollen utføres i mange land på grunn av nasjonale spesifikasjoner og spesielle egenskaper som må følges.

I tillegg er den gjentatte kontrollen også grunnlag for vedlikeholdsarbeid på kranen, som er spesifisert av ABUS som produsent.

Følgelig, dersom det oppdages mangler, slitasje eller lignende punkter under den gjentatte kontrollen, er dette en grunn til aktuelt vedlikeholdsarbeid.

På grunn av dette kravet kan det også være fornuftig å justere kontrollintervaller (se "Først") eller å i tillegg kontrollere spesielt belastede komponenter (se "Kontroll av komponenter som utsettes for spesielt høy belastning").

Derfor må den gjentatte kontrollen utføres av operatøren i henhold til produsentens spesifikasjon, selv om nasjonale spesifikasjoner krever ingen eller mindre omfattende gjentatte kontroller.

Kontrollens omfang

Den kompetente personen som kontrollerer kranen, er ansvarlig for omfanget og typen kontroll.

Oversikt: Kontrollere kran

De punktene som skal kontrolleres i listen nedenfor, er en generell oversikt over omfanget av kontrollen av ABUS-kraner. Ikke alle komponenter er montert på kranen, avhengig av konstruksjonen.

Avgjørelsen om kranen er i feilfri stand ligger ene og alene hos kontrolløren. Hvis det fastslås mangler, må de fjernes. Kontrolløren avgjør om kranen må kontrolleres på nytt igjen etter at feilen er rettet opp.

Hvis flere kontroller er nødvendig fordi lokale forskrifter krever det må disse også utføres.

Generell oversikt over punktene som skal kontrolleres:

1. Kontroller generell tilstand. Komponentene på krananlegget må ikke være skadet, rustet eller vise andre tegn på farlige materialendringer.
2. Kontroller tilstanden til den bærende konstruksjonen. Den må ikke være skadet.
3. Kontroller at kranen er korrekt montert og tilkoblet. Den må være montert og tilkoblet i samsvar med denne og andre produkthåndbøker.
4. Kontroller vinsjdrift, drivanordninger for katt og krandrivanordninger. De må fungere feilfritt. For kontroll under innkobling, se produkthåndboken "Betjening ABUS-kran".
5. Kontroller bremser på vinsjdrift, drivanordninger for katt og krandrivanordninger. De må fungere feilfritt. For kontroll under innkobling, se produkthåndboken "Betjening ABUS-kran".
6. Kontroller løfteendebryter (koblingspunkter for sikkerhetsendebryter og nødendebryter). Vinsjen må koble seg ut i respektive koblingspunkter.
7. Hvis montert: Kontroller driftsendebryter. Vinsjen må koble seg ut i respektive koblingspunkter.
8. Kontroller grensebryter. Krandrivanordninger og drivanordninger for katt må koble seg ut i respektive koblingspunkter.

1. Kontroller skruene. Alle skruer må være fastskrudd og sikret. Ellers må skruene trekkes til og sikres med respektive tiltrekkingsmoment.
2. Hvis montert: Kontroller varselinnretninger. De må fungere som tiltenkt.
3. Kontroller overlastsikring (f.eks. lastindikatorsystem LIS eller slurekobling). De må fungere som tiltenkt.
4. Kontroller alle andre sikkerhetsmekanismer på kranen. De må fungere som tiltenkt.
5. Hvis montert: Kontroller tilstanden til vindsikringen. Den må fungere som forventet.
6. Kontroller skiltingen. Nødvendige skilt på kranen må være tilgjengelige og leselige. Ellers må skiltingen byttes ut.
7. Kontroller sveisesømmer. De må ikke være sprukket eller brutt.
8. Kontroller lakkens tilstand. Den må ikke være skrapet av eller flakne av. Fjern evt. løs lakk og utbedre lakken.
9. Kontroller lastkroken. Se "Kontrollere lastkroken".
10. Kontroller at vinsjdrift, drivanordninger for katt og krandrivanordninger er tette. På utsiden må ikke drivanordningene ha tegn til at smøremiddel har rent ut eller sprekker.
11. Kontroller luftspalten og bremsebeleggtykkelsen på bremsene til vinsjdrift, drivanordninger for katt og krandrivanordninger. Luftspalten må være så bred som beskrevet i respektive produkthåndbok. Bremsebelegget må være så tykt som beskrevet i respektive produkthåndbok. Ellers må du justere luftspalten og om mulig bytte ut bremserotoren med bremsebelegg eller vifteblad med bremsebelegg.

Hvis bredden til luftspalten fremdeles er innenfor det tillatte området, kan man på grunn av slitasjeforholdet gå ut fra at luftspalten allerede er bredere enn tillatt før neste periodiske kontroll: Juster bremsen tilsvarende nå eller bytt ut bremserotoren med bremsebelegg eller vifteblad med bremsebelegg.

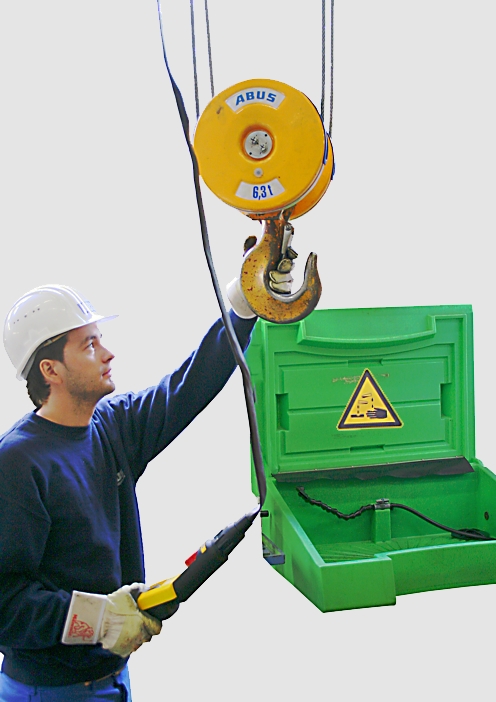

1. Hvis nødvendig: Kontroller bærekapasiteten.

Kontroller bærekapasiteten med en kontrollast som er nesten like tung som kranens maksimale bærekapasitet.

1. Kontroller smøringen av alle bevegelige deler. Se "Smøremidler".
2. Hvis relevant: Kontroller slipekabel. Se "Kontroller slipekabel".

1. Kontroller kontrollboken. Se "Kontrollere kontrollboken".
2. Fastsett brukt andel av teoretisk brukstid. Se "Kontrollere gjenværende brukstid".
3. Kun hvis nødvendig: Utfør ekstra landsspesifikke kontroller.
4. Dokumenter kontrollen. Se "Dokumentere kontrollen".

Også i de landene hvor kontrollbok ikke er foreskrevet, lønner det seg å dokumentere kontrollene i kontrollboken.

Kontrollere lastkroken

Kun på kjettingtalje

1. Mål utvidelsen ‚e’ for lastkroken.
2. Mål grunnhøyden ‚f’ for lastkroken.
3. De målte verdiene må ikke over- eller underskride verdiene i tabellen.

Lastkrokens størrelse	Lastkrokens konstruksjon	Maks. utvidelse 'e' [mm]	Min. grunnhøyde ‚f’ [mm]	Material
012	Enkel	26,4	18,1	STE 355
025	Enkel	30,8	22,8	STE 355
05	Enkel	37,5	29,5	34 CrMo 4
1	Enkel	44,0	38,0	34 CrMo 4
1,6	Enkel	49,5	45,6	34 CrMo 4

1. Hvis lastkroken er utvidet mer enn tillatt eller hvis grunnhøyden er lavere enn tillatt, må lastkroken skiftes ut.
2. Hvis lastkroken er deformert (selv om angitte mål over fortsatt overholdes): Utfør en kontroll med tanke på overflatesprekker.

Kun på vaiertrekk

Kontroller at lastkroken går lett

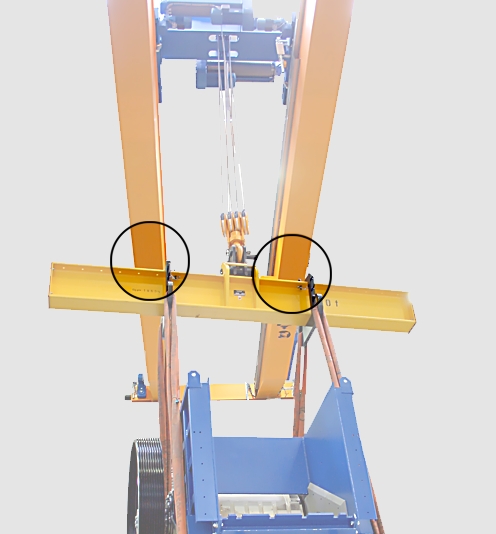

Lastkroktravers

1. Drei lastkroken frem og tilbake.

Lastkroken må gå lett og kunne dreie fritt.

1. Sving lastkroken på lastkroktraversen frem og tilbake.

Lastkroktraversen må kunne svinge fritt.

1. Hvis lastkroken ikke går lett eller kan dreie fritt eller svinges, må den repareres.

Ved behov står ABUS-service gjerne til disposisjon. Se "ABUS-service".

Kontroller lasken på krokblokken

Lask

1. Kontroller lasken. Den må ikke ha noen sprekker, være deformert eller ha noen andre skader.
2. Hvis laskene er deformert eller skadet på annet vis, må de skiftes ut.

Mål deformeringen og slitasjen på lastkroken

1. Mål avstanden 'y' for de to innpregede merkene i lastkroken.
2. Les av den nominelle avstanden for 'y' fra kontrollboken eller ev. fra lastkroken.

Den målte avstanden 'y' skal ikke være større enn 1,1 x nominell avstand 'y'.

Ved dobbeltkrok måles avstandene 'y1' og 'y2' fra merket på spissen av lastkroken til merket på akselen og sammenlignes separat.

1. Mål grunnhøyden ‚f’ for lastkroken.
2. Sammenlign den målte verdien med verdien i tabellen.

Den målte grunnhøyden ‚f’ må ikke være mindre enn verdien i tabellen. I tabellen er minimum grunnhøyde angitt.

Lastkrokens størrelse	Lastkrokens konstruksjon	Minimum grunnhøyde 'f' [mm]
1	Enkeltkrok	38
1,6	Enkeltkrok	45,6
2,5	Dobbeltkrok	47,5
2,5	Enkeltkrok	55,1
4	Dobbeltkrok	57
4	Enkeltkrok	63,7
6	Dobbeltkrok	71,3
6	Enkeltkrok	80,8
8	Dobbeltkrok	80,8
8	Enkeltkrok	90,3
10	Dobbeltkrok	90,3
10	Enkeltkrok	100,7
12	Dobbeltkrok	100,7
12	Enkeltkrok	112,1
16	Dobbeltkrok	112,1
16	Enkeltkrok	125,4
20	Dobbeltkrok	125,4
20	Enkeltkrok	142,5
25	Dobbeltkrok	142,5
25	Enkeltkrok	161,5
32	Dobbeltkrok	161,5
32	Enkeltkrok	180,5
40	Dobbeltkrok	180,5
40	Enkeltkrok	201,4

1. Hvis lastkroken er utvidet mer enn tillatt eller hvis grunnhøyden er lavere enn tillatt, må lastkroken skiftes ut.

Ikke utfør noen reparasjonssveisinger (f.eks. oppdragssveising) på lastkroken eller på lastkrokmutteren.

1. Kontroller slitasjeflatene i bæreflate krok. De må gå flytende over i de tilgrensende flatene. Det må ikke være noen skarpe spor og kanter eller andre overflatefeil.
2. Kontroller kantene. Lastkrokens sidekanter må ikke ha utstikkende grader eller lignende overflatedefekter.
3. Hvis slitasjeflatene eller sidekantene har skarpe spor og kanter, må disse jevnes ut (f.eks. files). De øvre angitte grenseverdiene for grunnhøyden må overholdes også etter utjevningen.

Kontroller flaten til lastkroken

1. Kontroller flaten til lastkroken. Den må ikke ha feil, sprekker eller korrosjon.
2. Hvis lastkrokens overflate selv bare delvis ikke er i orden, demonter lastkroken og kontroller krokskaftets overflate. Den må ikke ha feil, sprekker eller korrosjon.

Kontroller lastkrokmutterens dreiesikring

For lastkroker med dreiesikring gjennom spennhylsen:

Lastkrokmutter

1. Tilt lastkroken til dreiesikringen er godt synlig.
2. Kontroller dreiesikringen. Spennstiften må være tilgjengelig, skal ikke være skadet eller brukket, og må sitte fast.
3. Hvis spennstiften mangler eller er skadet, må den skiftes ut.

For lastkroker med dreiesikring gjennom sikringsplate:

Sikringsplate

1. Tilt lastkroken til dreiesikringen er godt synlig.
2. Kontroller dreiesikringen. Sikringsplaten må være tilgjengelig, skal ikke være skadet og må sitte godt fast.
3. Hvis sikringsplaten mangler eller er skadet, må den skiftes ut.

Kontroller krokkjevesikringen

1. Kontroller krokkjevesikringen. Den må være tilgjengelig, fungerende og bevege seg lett, og må ikke være deformert eller skadet på noen annen måte.
2. Hvis krokkjevesikringen mangler, er skadet eller ikke fungerer riktig, må den skiftes ut.

Kontroller slipekabel

Kontrollere vaier

Kun på vaiertrekk

1. Kontroller hele vaieren med tanke på skader. De skadene som er framstilt her, eller lignende skader, må ikke forekomme på vaieren.

Eksempler på skader:

Sammenføyningen i vaieren har åpnet seg. De innvendige kordelene i vaieren er synlige.

Det har oppstått sløyfer i vaieren.

Knekk i vaieren. Oppstår pga. kraftig ytre påvirkning på vaieren.

Vaieren er flat på et sted. Oppstår fordi vaieren kommer i klem.

Det har oppstått en kurv i vaieren. Oppstår pga. kraftig dreiing på vaieren.

Vaieren har en korketrekkerlignende deformering.

1. Kontroller hele vaieren med tanke på kabelbrudd. I en lengde på 6 x vaierdiameteren eller 30 x vaierdiameteren må ikke vaieren ha flere kabelbrudd enn angitt i ABUS-fabrikkgodkjenningen for vaiere i kontrollboken.

Eksempler på kabelbrudd:

Flere kabelbrudd. Kabelbrudd er tegn på normal slitasje på vaieren. De oppstår når vaieren bøyes på vaierrullene under last.

Kabelbrudd med utstikkende tråd.

1. Hvis skadene som er framstilt her eller lignende skader oppdages på vaieren, må vaieren tas av, og en ny vaier må legges på.
2. Hvis vaieren har kabelbrudd, men ennå ikke så mange som tillatt, må kontrollintervallet fram til neste kontroll kortes inn.
3. Hvis vaieren har flere kabelbrudd enn tillatt, må vaieren tas av, og en ny vaier må legges på.

Kontrollere kjettingen

Kun på kjettingtalje

1. Kontroller tilstanden til kjettingen (smøring, korrosjon, overflateskader) og kontroller slitasjen på kjettingen (lengden til kjettingen over 11 kjettingledd). Se produkthåndboken for kjettingtaljen.

Eksempler på skader:

Kjettinglenken er svært slitt.

Kjettinglenken er mekanisk skadet.

Grunnlag for fastsettelse av gjenværende brukstid

For å unngå ulykker med kranen pga. slitasje og aldring, må man alltid sikre at vinsjen arbeider i en sikker driftsperiode.

Faktisk brukstid (S) og teoretisk brukstid (D)

Vinsjen arbeider da i en sikker driftsperiode når vinsjens faktiske brukstid (S) er kortere enn teoretisk brukstid (D).

Teoretisk brukstid (D) fastsettes av ABUS i samsvar med generelle tekniske konstruksjonsregler. Teoretisk brukstid er angitt i timer med full belastning. En time med full belastning betyr at vinsjen etter beregning har arbeidet en time med maksimal bærekapasitet.

Vinsjens faktiske brukstid (S) må fastsettes av eieren. Verdien fastsettes ved hjelp av driftstimer, lastkollektiv og andre faktorer.

Lastkollektiv

For å kunne ta hensyn til de fasene i driften av vinsjen hvor vinsjen ikke belastes med maksimal bærekapasitet, men løfter lettere last, finnes det fire ulike lastkollektiver (Km). Lastkollektivet (Km) er en matematisk faktor. Det angir hvor mye vinsjen faktisk belastes under drift.

Det finnes fire lastkollektiver

• Lett (Km = 0,5)
• Middels (Km = 0,5 til 0,63)
• Tung (Km = 0,63 til 0,8)
• Svært tung (Km = 0,8 til 1,0)

I lett lastkollektiv, for eksempel, kjører vinsjen ofte med tom lastkrok og transporterer lett last (med tanke på maksimal bærekapasitet). I svært tungt lastkollektiv, for eksempel, kjører vinsjen sjelden med tom lastkrok og transporterer nesten alltid last med maksimal bærekapasitet.

Lastkollektivet angir altså i hvilken grad vinsjen utsettes for maksimal bærekapasitet eller kun utsettes for lettere belastning.

Eksempler:

Kun unntaksvis maksimal belastningEllers svært lav belastning

Kun unntaksvis maksimal belastningEllers lav belastning

Ellers middels belastning

Ellers høy belastning

Kontrollere gjenværende brukstid

Minst en gang i året må faktisk brukstid (S) dokumenteres i forbindelse med en gjentatt kontroll.

Under gjentatt kontroll kontrolleres også gjenværende brukstid. Her fastsettes om faktisk brukstid (S) fremdeles er kortere enn teoretisk brukstid (D).

Hvis gjenværende brukstid er svært liten eller null, må ikke vinsjen benyttes mer. I slike tilfeller må det først utføres en generaloverhaling av hele vinsjen, utført av ABUS som produsent.

Fastsette gjenværende brukstid

1. Nøyaktig framgangsmåte for fastsettelse av gjenværende brukstid finner du i FEM 9.755.

Oversikt:

1. Les av klassifiseringen iht. FEM til løftedrevet på typeskiltet.
2. Finn respektive teoretiske brukstid D i tabellen.

1. Fastsett faktisk brukstid.

Dette kan utføres med et minne for total last, med dokumentasjon på bruken, med en driftstimeteller eller med et overslag.

1. Sammenlign teoretisk brukstid (D) og fastsatt faktisk brukstid (S).
2. Dokumenter fastsatt gjenværende brukstid for vinsjen i kontrollboken.
3. Hvis vinsjens teoretiske brukstid er nådd: Ta vinsjen ut av drift og la ABUS utføre en generaloverhaling.

Kontrollere kontrollboken

Også i de landene hvor kontrollbok ikke er foreskrevet, lønner det seg å dokumentere kontrollene i kontrollboken.

1. Kontrollere kontrollboken:

• Den må være tilgjengelig.
• Den må være tilgjengelig for alle som arbeider med eller på kranen.
• Tilhørigheten til kranen må være beskrevet entydig.
• Alle gjennomførte kontroller (f.eks. kontroll før første idriftssetting, gjentatte kontroller, kontroller av kranbanen …) må være dokumentert.

Dokumentere kontrollen

Også i de landene hvor kontrollbok ikke er foreskrevet, lønner det seg å dokumentere kontrollene i kontrollboken.

Kranens kontrollbok

1. Dokumentere resultatet av hele kontrollen i kontrollboken:

• Kontrollens type og omfang
• Punkter i kontrollen som fremdeles står åpne
• Fastslåtte mangler
• Vurdering av om kranen kan kjøres
• Avgjørelse av om en etterkontroll er nødvendig

Kontrollboken og hele dokumentasjonen for kranen må være tilgjengelig for alle som arbeider med eller på kranen.

1. Merk den gjentatte kontrollen som er utført godt synlig fra utsiden, for eksempel med et kontrollmerke.

Kontroller etter vesentlige endringer

Hvis det er blitt gjort betydelige endringer på kranen, må man foreta en kontroll.

Denne kontrollen er identisk med kontrollen før første idriftssetting. Se "Kontroll før første idriftssetting".

Kun de delene på kranen hvor det er utført større endringer må kontrolleres.

Eksempler på større endringer er:

• Endring av strømtilførselen
• Utskifting av løpekatter
• Ombygging eller endring av drivverk eller vinsjdrift
• Øke maksimal bærekapasitet for et krananlegg
• Forlenge en kranbane
• Sette kraner over på andre kranbaner
• Sveising på bærende komponenter
• Konstruksjonsendringer på bærende konstruksjon
• Ombygging av deler på bærende konstruksjon. Herunder hører blant annet kranbanen, konsollene, hallbjelkene, hallstøttene, betongbjelkene og betongstøttene.
• Endring av krananleggets driftsforhold med tanke på inndelingen iht. FEM.
• Ombygging til en annen styring (f.eks. fjernstyring).
• Endring av driftsmåten med tanke på driftstidsklasse og lastkollektiv (f.eks. omstilling fra ettskifts-drift til flerskifts-drift).

Kontroll av komponenter som utsettes for spesielt høy belastning

Ved drift av kranen kan det oppstå situasjoner hvor enkelte komponenter utsettes for større belastning enn forventet.

Dermed kan det oppstå skader, som ev. vil bli oppdaget for sent i en gjentatt kontroll etter fastsatte kontrollintervaller.

Det må sikres en sikker drift også for disse komponentene.

Derfor kan det være nødvendig å kontrollere enkelte komponenter på kranen eller hele enheten hyppigere. Slike tilleggskontrollene er da nødvendig i tillegg til gjentatte kontroller med kortere tidsintervaller.

Eksempler:

• Risikovurderingen har vist at bestemte komponenter (f.eks. bremser eller vaiere) utsettes for spesielt stor belastning.

Eksempel: I en næringsmiddelbedrift kan ikke vaieren smøres av hygieniske årsaker. Risikovurderingen viser at denne vaieren utsettes for spesielt stor belastning. Den må kontrolleres hyppigere i tillegg til de gjentatte kontrollene.

• Hvis en komponent svikter gjentatte ganger, er denne komponenten utsatt for høy belastning.

Eksempel: På en kran er bremsebelegget slitt for andre gang på kort tid pga. spesielt høy belastning. Det må kontrolleres hyppigere i tillegg til de gjentatte kontrollene.

• Driftsforholdene er endret, og det er ikke kjent om disse driftsforholdene vil belaste kranen mer enn tidligere.

Eksempel: Kranen brukes i et nytt arbeidsforløp. De bærende komponentene på kranen, først og fremst vaieren, må i tillegg til de gjentatte kontrollene også kontrolleres hyppigere til man kan utelukke skader forårsaket av de nye driftsforholdene.

• Kranen ble utsatt for uvanlig kraftig belastning i en nesten-ulykke.

Eksempel: En last ble utilsiktet fanget opp med kranen. De bærende komponentene på kranen, først og fremst vaieren, må i tillegg til de gjentatte kontrollene også kontrolleres hyppigere til man kan utelukke skader.

Eieren er ansvarlig for kontroll av komponenter som utsettes for spesielt høy belastning. Det er også eieren som fastsetter kontrollintervallene for komponenter som utsettes for spesielt høy belastning. Disse kontrollintervallene kan være betydelig kortere enn intervallene for gjentatte kontroller.

Ved behov står ABUS-service gjerne til disposisjon. Se "ABUS-service".

Eieren av kranen er ansvarlig for å velge kontrollør og for at vedkommende har riktige kvalifikasjoner. Se "Kontroll før første idriftssetting" vedrørende kvalifikasjoner.

Oversiktsplan

I denne oversiktsplanen er alle kontroller, som må utføres på kranen i ulike tidsintervaller, ført opp.

Denne oversiktsplanen er en sammenfatning av informasjonen fra de ulike kapitlene og forskjellige produkthåndbøkene.

Informasjon om arbeidet som skal utføres, står på disse stedene:

• Arbeid som må utføres hver dag (ført og fremst funksjonskontroller), utføres vanligvis av kranføreren før arbeidet påbegynnes.

Dette inkluderer alle oppgaver som er angitt i alle produkthåndbøkene i kapitlet "Betjening" i avsnittet "Kontroller før arbeid og innkobling", samt i produkthåndboken "Betjening ABUS-kran".

• Arbeid som utføres ved gjentatt kontroll utføres i henhold til det nasjonale regelverket, for eksempel av ABUS-service, av eget vedlikeholdspersonell, spesielle servicefirmaer eller spesielle kontrollfirmaer.

Dette arbeidet er derfor oppført i denne og alle andre produkthåndbøker under "Kontroller". Se "Kontrollens omfang".

• Skifte av smøremiddel som må utføres ved en generaloverhaling, en gjentatt kontroll eller i en annen rytme, utføres for eksempel av ABUS-service, av eget vedlikeholdspersonale eller av spesielle servicefirmaer.

Dette arbeidet er derfor oppført i denne og alle andre produkthåndbøker i kapitlet "Smøremidler".

Vedlikehold

Angår alle som vedlikeholder, reparerer eller bygger om kranen.

Eieren av kranen er ansvarlig for valg av riktig kvalifisert vedlikeholdspersonale.

Eksempler på autoriserte personer:

• Personer med omfattende kunnskap fra fagutdanning innen maskinproduksjon og elektrisk anlegg på kraner.
• Personer med tilstrekkelig erfaring innen drift, montering og vedlikehold av kraner.
• Personer med omfattende kunnskap om respektive tekniske regler, direktiver og sikkerhetsforskrifter som gjelder i det aktuelle landet.
• Personer med regelmessig opplæring fra ABUS.

ABUS påtar seg intet ansvar for skader som skyldes ikke forskriftsmessige reparasjoner og hvis vedlikeholdet er utført av ikke kvalifiserte personer.

ABUS anbefaler å la ABUS-service utføre vedlikeholdet.

Bruk kun originale ABUS reservedeler. Ellers opphører garantidekningen.

Slå av kranen

Før alt arbeid på kranen:

1. Slå av kranen.

Ellers står deler i kranens elektriske anlegg under spenning.

I tillegg er det mulig at en annen person bruker kranen utilsiktet, eller at det kastes gjenstander ut fra kranen, eller at løftestillas velter.

Hvis kranen må være innkoblet i forbindelse med reparasjonsarbeidet (f.eks. bytte av vaier):

1. Iverksett andre tiltak for å hindre fare for elektrisk støt og at andre personer kan bruke kranen utilsiktet.

Slå av kranen på hovedbryteren.

Hovedbryter

1. Drei hovedbryteren til 0.
2. Sikre med ett eller flere hengelås.

Kun på kran med beskyttelseskasse for kran

Dette avsnittet gjelder kun hvis kranen har en beskyttelseskasse for kranen (f.eks. traverskraner, og, avhengig av varianter og alternativer, eventuelt også svingkraner og HB-kraner).

Slå av kranen med skillebryteren

Detter er fremfor alt fornuftig hvis ikke hele krananlegget kan slås av med en hovedbryter.

Skillebryter

1. Koble skillebryteren fra stikkontakten på beskyttelseskassen på kranen.
2. Sikre stikkontakten med hengelås, slik at skillebryteren ikke kan settes inn igjen utilsiktet.

Kun for kjettingtalje: Bajonettkoblingen på kjettingtaljen kan ikke sikres mot utilsiktet innkobling, og egner seg derfor ikke som skillebryter.

Råd om sikkerhet: Før reparasjon

Følg disse sikkerhetsreglene før reparasjoner påbegynnes:

Råd om sikkerhet: Under reparasjon

Følg disse sikkerhetsreglene under reparasjoner:

Råd om sikkerhet: Etter reparasjon

Følg disse sikkerhetsreglene når reparasjonene er fullført:

Frigi kranen

Eier frigi kranen etter reparasjonsarbeid:

1. Kontroller at alt arbeid er helt fullført og avsluttet.
2. Kontroller at kranen er i driftsklar og sikker stand.
3. Kontroller at alle enkeltdeler, verktøy, hjelpemidler osv. er fjernet.

1. Sette kranen i drift.
2. Utfør nøye funksjonskontroll av hele kranen. Se produkthåndboken "Betjening ABUS-kran".

Koble om til nødstyring med hengebryter

Ombygging av kranen

ABUS tar ikke ansvar for ombygginger eller endringer som er utført uten tillatelse.

Gyldigheten til ABUS sin samsvarserklæring eller monteringserklæring opphører omgående hvis det utføres egne ombygginger eller endringer på kranen.

Minimum disse punktene må overholdes i forbindelse med omfattende ombygginger på kranen:

• Kranen må alltid kunne kobles fra strømnettet med en hovedbryter e.l.
• Iht. lokale og nasjonale forskrifter må apparatet kobles til en jordleder, brukeren må beskyttes mot spenning og motorene må sikres mot overlast.
• Det må til enhver tid være en nødstoppbryter tilgjengelig.
• Hvis løftemotorer eller fremdriftsmotorer styres av tredjepart via frekvensomformer, må produsentens angivelser vedrørende installasjon og innstilling av frekvensomformeren overholdes.

For å unngå skader på viklingene i løftemotoren eller fremdriftsmotoren pga. spenningstopper, må det generelt sett benyttes et nettfilter når frekvensomformeren benyttes av en tredjepart.

ABUS anbefaler å bruke styringssystemet ABULiner, da er frekvensomformeren optimalt tilpasset de motorene som er i bruk.

ABUS-service

Smøremidler

Informasjon:

Syntetiske smøremidler må ikke blandes med mineralbaserte smøremidler!

Bytte smøremiddel

1. Demonter og blottlegg respektive komponent (drivverk, vinsjdrift, ...).
2. Fjern gammelt smøremiddel i driftsvarm tilstand.
3. Fjern smøremiddelrester med et egnet rengjøringsmiddel.
4. Fyll på eller påfør nytt smøremiddel.
5. Monter respektive komponent og kontroller at den er tett.

Koblingsskjemaer

• Koblingsskjema for kranen finner du i kranens dokumentasjonsmappe og på minnemediet "ABUDoku".
• Traverskran: I tillegg finnes kopier av koblingsskjemaene i beskyttelseskassen for kranen.

Samsvarserklæring og monteringserklæring

Kun i EU

Samsvarserklæring

Hvis kranen selges av ABUS som en selvstendig maskin, utstedes en samsvarserklæring. Den finner du i kranens kontrollbok.

Gyldigheten til ABUS sin samsvarserklæring eller monteringserklæring opphører omgående hvis det utføres egne ombygginger eller endringer på kranen.

• 1: ABUS-firmaadresse
• 2: Fullmektig for sammenstilling av den spesielle tekniske dokumentasjonen
• 3: Identifiserende tekniske angivelser for kranen
• 4: Angivelse av hvilke normer som ligger til grunn og som ble benyttet i forbindelse med utvikling og produksjon.
• 5: Fullmektiges underskrift

Monteringserklæring

Hvis kranen selges av ABUS som en komponent, i separate komponenter eller for innmontering i en annen maskin, utstedes en monteringserklæring i samsvar med maskindirektivet tillegg II 1B. Den finner du i kranens kontrollbok.

Idriftssettelse er forbudt inntil det er blitt fastslått at anlegget som ABUS-komponentene skal monteres inn i, i sin helhet tilfredsstiller bestemmelsene i de nevnte EU-direktivene versjonen som gjelder på tidspunktet for utstedelsen.

På ABUS-komponentene må det gjennomføres en kontroll før første idriftssetting, før samsvarserklæringen for hele anlegget utstedes. Se "Kontroll før første idriftssetting".

• 1: ABUS-firmaadresse
• 2: Fullmektig for sammenstilling av den spesielle tekniske dokumentasjonen
• 3: Identifiserende tekniske angivelser for kranen
• 4: Angivelse av hvilke normer som ligger til grunn og som ble benyttet i forbindelse med utvikling og produksjon.
• 5: Fullmektiges underskrift

ABUS Kransysteme GmbH
Sonnenweg 1
D – 51647 Gummersbach
Tlf. 0049 – 2261 – 37-0
Faks 0049 – 2261 – 37-247
info@abus-kransysteme.de

Videreformidling og mangfoldiggjøring av dette dokumentet, bruk og opplysning om innholdet i det er ikke tillatt, hvis det ikke er uttrykkelig tillatt. Overtredelser medfører skadeerstatning. Vi tar forbehold om alle rettigheter i tilfelle patenttildeling eller varemerkeregistrering.

AN 120197NO004
2024-08-01
