AUF EINEN BLICK:

Allgemein

Betrifft jeden, der mit dem Kran, am Kran oder in der Nähe arbeitet

Zuerst

Dieses Produkthandbuch benutzen

Folgende Symbole werden in diesem Produkthandbuch verwendet:

  1. Dies ist eine Handlungsanweisung und fordert zu einem Arbeitsschritt auf.
  • Dies ist das Ergebnis einer Handlung und schildert, was am Gerät passiert.
  • Dies ist eine Aufzählung.
Nur bei…

Ein gestrichelt eingerahmter Abschnitt gilt nur für bestimmte Bauarten, Varianten oder Optionen. Die Bedingung, unter der der Abschnitt gültig ist, ist zu Beginn in der Überschrift „Nur bei…“ angegeben.

Hinweise zum Produkthandbuch

Lesen Sie vor der Arbeit das Produkthandbuch sorgfältig durch. Beachten Sie in jedem Fall auch weitere Produkthandbücher für Zubehör und Komponenten.

Das Produkthandbuch danach in der Nähe des Krans aufbewahren. Es muss für jeden zugänglich sein, der mit dem oder am Kran arbeitet.

Das Produkthandbuch bei Verkauf, Vermietung o.ä. immer zusammen mit dem Kran weitergeben.

Bei reduzierter Ausstattung ohne Fahrantrieb oder Hauptträgeranschlussplatte und Schrauben von ABUS gelten die dementsprechenden Kapitel im Produkthandbuch nicht.

Hinweis zur Bezeichnung „KRAN“

In dem Produkthandbuch wird von dem Gebrauch des Fahrwerksträgers zusammen mit einem Hauptträger als Verwendung eines Kranes ausgegangen. Daher werden kranspezifische Bezeichnungen benutzt. Andere Anwendungsfälle werden dadurch nicht ausgeschlossen, die entsprechenden Angaben gelten sinngemäß.

Bestimmungsgemäßer Gebrauch

Der Fahrwerksträger fährt mit beiden Laufrädern auf einer Kranbahn. Er ist für Krane innerhalb der maximalen Tragfähigkeit bestimmt.

  • Der Fahrwerksträger fährt in einem Arbeitsbereich entlang einer Kranbahn.
  • Der Fahrwerksträger darf nicht mit schneller Fahrgeschwindigkeit mit anderen Fahrwerksträgern auf der selben Kranbahn oder dem Endanschlag der Kranbahn zusammenstoßen. Dies kann durch Kranfahrgrenzschalter und Zusammenfahrsicherung sichergestellt werden.
  • Dieses Produkthandbuch beschreibt die Nutzung, Montage, Demontage und Wartung der enthaltenen Bauteile wie Laufräder und Kranfahrantrieb. Es enthält keine Vorgaben zur Konstruktion oder zur Ausführung der aus Ihnen hergestellten Maschine. Die Fahrwerksträger sind eine unvollständige Maschine. Die Einsatzgrenzen ergeben sich aus den Datenblättern beziehungsweise anderen mitgelieferten Dokumenten.
  • Für die Risiken und Gebrauchstauglichkeit sind die Fertigungstoleranzen beim Herstellungs- und Montageprozess sowie die elektrische Ansteuerung von entscheidender Bedeutung. Dazu sind die Herstelltoleranzen des Kranes sowie die Kranbahntoleranzen zu beachten. Die Verantwortung bei der Verwendung liegt beim Anwender dieser Komponenten. Die Fahrwerksträger sind keiner Prüflast unterzogen worden.
  • Die schweißtechnische Qualifikation des Anwenders muss mindestens EXC 3 nach DIN EN 1090 entsprechen. Schweißungen an den Fahrwerksträgern können zu Kerben führen, welche die zu erwartende Betriebsdauer beeinflussen. Eine entsprechende Befähigung zum Schweißen dynamisch belasteter Bauteile muss vorhanden sein.

Vorschriften

Die Anlage ist zum Zeitpunkt der Herstellung nach europäischen Normen, Regeln und Vorschriften gebaut und geprüft. Welche Grundsätze bei der Konstruktion und beim Bau zugrunde gelegt wurden, ist in der Konformitätserklärung bzw. der Einbauerklärung angegeben. Die Grundsätze müssen auch beim Montieren, Betreiben, Prüfen und Instandhalten eingehalten werden, ebenso die gültigen Arbeitssicherheitsbestimmungen.

Welche der Vorschriften im jeweiligen Einzelfall gilt, hängt stark vom Einsatz des Krans und von landesspezifischen Vorschriften ab. Die gültigen und aktuellen Vorschriften und Arbeitssicherheitsbestimmungen prüfen und einhalten! Siehe auch Konformitätserklärung bzw. Einbauerklärung.

Gewährleistung

  • ABUS übernimmt keine Haftung für Schäden, die verursacht wurden durch nicht bestimmungsgemäßen Gebrauch, von nicht ausreichend ausgebildetem Personal, durch nicht sachgerecht durchgeführte Arbeiten, durch Veränderungen, Umbauten oder sonstige Änderungen am Kran oder an Komponenten des Krans, die nicht durch ABUS gestattet wurden.
  • Der Anspruch auf Gewährleistung verfällt, wenn Bauteile in eigener Verantwortung geändert werden, der Kran oder Komponenten des Krans anders als in diesem Produkthandbuch beschrieben montiert, verwendet oder gewartet werden oder keine Original ABUS-Ersatzteile genutzt werden.
  • Sicherer Betrieb des Krans oder von Komponenten des Krans ist nur gewährleistet, wenn Original ABUS-Ersatzteile verwendet werden.

Der Fahrwerksträger

Der Fahrwerksträger

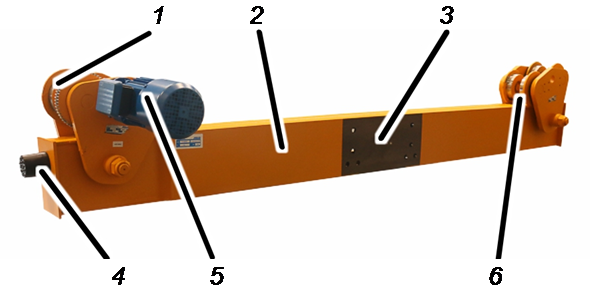

Gerätebeschreibung Fahrwerksträger

  • 1: Laufrad, angetrieben
  • 2: Fahrwerksträger
  • 3: Stoßfläche
  • 4: Sicherheitspuffer
  • 5: Kranfahrantrieb
  • 6: Laufrad, nicht angetrieben
  1. Leistungsmerkmale

Die Fahrwerksträger:

  • Die Fahrwerksträger sind vollautomatisch geschweißte U-Profile.
  • Die Fahrwerksträger werden durch
    HV-Schrauben mit dem Hauptträger verbunden, außer bei der Variante DLVM, dort sind die Fahrwerksträger an den Hauptträger geschweißt.
  • Die Fahrwerksträger haben Sicherheitspuffer, um Schäden zu vermeiden, wenn der Kran gegen das Ende der Kranbahn oder gegen einen anderen Kran fährt.

Die Fahrwerke:

  • Die Fahrwerke hängen am Untergurt der Kranbahn.
  • Die Fahrwerke bestehen aus zwei Seitenschildern, an denen die Laufräder montiert sind.
  • Über Distanzscheiben kann das Fahrwerk an die Breite des Untergurts der Kranbahn angepasst werden.

Fahrwerksträger auf einem LKW transportieren

Unter anderem folgende Punkte beachten:

  • Ladung entsprechend der örtlichen Vorschriften sichern.
  • Alle losen Teile sichern.
  • Seitenschilder gegen Verdrehen sichern.
  • Fahrwerksträger mit geeigneten Anschlagmitteln an der Ladefläche sichern.
  • Unlackierte Flächen und Öffnungen mit Folie abdecken und mit Klebeband abkleben.

Fahrwerksträger entsorgen

Wenn der Fahrwerksträger entsorgt werden soll:

  1. Den Fahrwerksträger so weit wie möglich zerlegen.
  2. Örtliche Vorgaben zur Entsorgung und Wiederverwertung beachten.
  3. Die Einzelteile nach Materialien getrennt umweltverträglich entsorgen:
  • Kunststoffteile als Kunststoffabfall zur Wiederverwertung geben.
  • Bremsbeläge und Rutschkupplungsbeläge ausbauen und als Vielkomponenten als Sondermüll entsorgen.
  • Öl oder Fett aus den Kranfahrantrieben entfernen und als Schmierstoff entsorgen.
  • Leitungen und Steckverbindungen nach Materialien trennen und zur Wiederverwertung geben.
  • Stahlkonstruktion als Metallschrott zur Wiederverwertung geben.
  • Elektronik-Bauteile als Elektronik-Schrott entsorgen.
elektrogesetz_muelleimer_ohne_balken_002
Dieses Produkt bzw. Elektrogerät darf am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden.

Montieren und anschließen

Betrifft jeden, der am Kran arbeitet, bevor er genutzt wird

Der Betreiber des Krans ist für die Auswahl und die richtige Qualifikation des Inbetriebnahme-Personals verantwortlich.

Beispiele für befähigte Personen:

  • Personen mit umfassender Kenntnis durch fachliche Ausbildung im Maschinenbau und in der Elektrik von Kranen.
  • Personen mit ausreichender Erfahrung in Betrieb, Montage und Wartung von Kranen.
  • Personen mit umfassender Kenntnis von entsprechenden Regeln der Technik, Richtlinien und Sicherheitsvorschriften, die im jeweiligen Land gelten.
  • Personen mit regelmäßiger Schulung durch ABUS.

ABUS übernimmt keine Haftung für Schäden durch nicht sachgemäße und von nicht qualifizierten Personen durchgeführte Inbetriebnahmen.

ABUS empfiehlt, die Inbetriebnahme von ABUS-Montageteams ausführen zu lassen.

Kranbahn montieren

Damit der Laufkran ruhig, gleichmäßig und ohne starken Verschleiß fährt, muss die Kranbahn ordentlich verlegt sein. Sonst fährt der Laufkran unruhig und die Laufräder verschleißen schneller.

Die Auslegung und Montage der Kranbahn muss bei der Konstruktion des Gebäudes berücksichtigt werden und gemeinsam mit dem Architekten und Statiker geplant werden.

Unter anderem folgende Punkte beachten:

  1. Hallenstützen und Hallenriegel oder Betonstützen und Betonbinder sowie die Konsolen so auslegen, dass die Kranbahn problemlos angeschweißt werden kann.
  2. Schweißen nur durch Betriebe durchführen lassen, die nach EN 1090 EXC-3 zertifiziert sind.
  3. Schweißnähte entsprechend dieser Norm überwachen.
  4. Schweißnähte mindestens auslegen nach Bewertungsgruppe B der DIN EN ISO 5817.
  5. Vor dem Schweißen die Ankerplatten (in der Betonkonsole) oder die Stahlkonsolen (an der Hallenstütze) reinigen. Sie müssen frei von Schmutz, Rost, Zunder, Farbe, Fett und Öl sein.
  6. Kranbahnstöße unter einem Winkel von 45 Grad schneiden. Schnittkanten entgraten und reinigen. Die Lücken zwischen den Kranbahnen sollen so klein wie möglich sein. Die aneinanderstoßenden Kranbahnteile dürfen nicht seitlich oder nach oben oder unten versetzt sein.
  7. Bei geschraubten Kranbahnen: Alle Schrauben mit dem richtigen Anzieh-Drehmoment festschrauben.
  8. Kranschienen reinigen. Sie müssen frei von Fett, Öl, Farbe und Schmutz sein.
  9. Kranbahn mit geeigneten Endanschlägen sichern.
  10. Gesamte Kranbahn mit einem passenden Korrosionsschutz versehen (z. B. anstreichen).

Montageübersicht

Die folgenden Abschnitte schildern die Montage des Fahrwerksträgers.

Fahrwerksträger anschrauben

Beim Deckenlaufkran EDL und EDK werden die Fahrwerksträger mit HV-Schrauben an den Hauptträger geschraubt.

Fahrwerksträger zuordnen

Buchstabenkennung

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Einträger-Laufkran\Fahrwerkträger zuordnen 3.JPG
Stoßflächen
  1. Buchstabenkennung A und B (für die Montagereihenfolge) am Hauptträger und an den Fahrwerksträgern suchen.
  2. Beide Fahrwerksträger so an die Stoßflächen des Hauptträgers legen, dass die Buchstabenkennungen übereinstimmen.

Schraubverbindung vorbereiten

Farbreste

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Einträger-Laufkran\Stoßflächen reinigen 3.JPG
Stoßfläche
  1. Die Stoßflächen auf der gesamten Fläche gründlich reinigen. Es darf kein Rost, Schmutz, Farbe oder ähnliches darauf sein.
  2. Fahrwerksträger vor den Hauptträger heben. Die Lochbilder müssen übereinanderstehen.

HV-Schrauben prüfen

  1. HV-Schrauben prüfen: Die HV-Schrauben müssen diesen Anforderungen entsprechen:

Werkstoff

Größe

Schmierung

HV-Schraube (Sechskant)

10.9
HV
tZn

M20

Unterleg-Scheibe

C 45
HV
tZn

HV 21

MoS2

HV-Mutter (Sechskant)

10
HV
tZn

M20

MoS2

  • Die HV-Schrauben und die Befestigungsplatte mit den HV-Muttern dürfen maximal 2-mal mit Anzieh-Drehmoment angezogen werden. Wurden Sie mehr als 2-mal mit Anzieh-Drehmoment angezogen, müssen die HV-Schrauben und die Befestigungsplatten mit den HV-Muttern verschrottet werden.

Sollte es während der Montage nötig sein, die HV-Schrauben zu lösen, können dieselben HV-Schrauben maximal 1-mal wiederverwendet werden, da die Schmierung sonst nicht mehr ausreichend ist!

  • Die HV-Muttern und Unterlegscheiben müssen verzinkt und MoS2-geschmiert sein.
  • HV-Schrauben, die längere Zeit an einem Kran montiert waren, dürfen nicht wiederverwendet werden.

Die Fahrwerksträger werden zuerst nur handfest montiert. Endgültig festgeschraubt (mit Anzieh-Drehmoment) werden sie erst, nachdem der Kran unter der Kranbahn hängt und die Katze sowie alle anderen Komponenten montiert sind. Dadurch kann sich der Hauptträger setzen und der Kran hängt nicht verspannt unter der Kranbahn. Siehe „Fahrwerksträger festschrauben“.

HV-Schraube mit Unterlegscheibe

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Einträger-Laufkran\Schrauben einstecken 3.JPG
  1. Unterlegscheiben auf die HV-Schrauben stecken mit der Fase (Abschrägung) zum Schraubenkopf.
  2. HV-Schrauben und Unterlegscheiben von außen in die Schraublöcher stecken und lose festschrauben.

Handloch verschließen

Handloch

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Einträger-Laufkran\Handloch verschließen 3.JPG
Verschlussdeckel
  1. Handloch mit Verschlussdeckel verschließen.

Sicherheitspuffer montieren

Falls Sicherheitspuffer nicht montiert sind:

Pufferplatte

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Einträger-Laufkran\Kranpuffer einschrauben 3.JPG
Sicherheitspuffer
  1. Sicherheitspuffer (4x) in die Pufferplatten einschrauben. Ca. 30 Nm.

Der Sicherheitspuffer muss Kontakt zur Pufferplatte haben und es darf kein Spalt dazwischen sein, da sonst der Stoß über die Schraube abgefangen wird und nicht über den Sicherheitspuffer selbst.

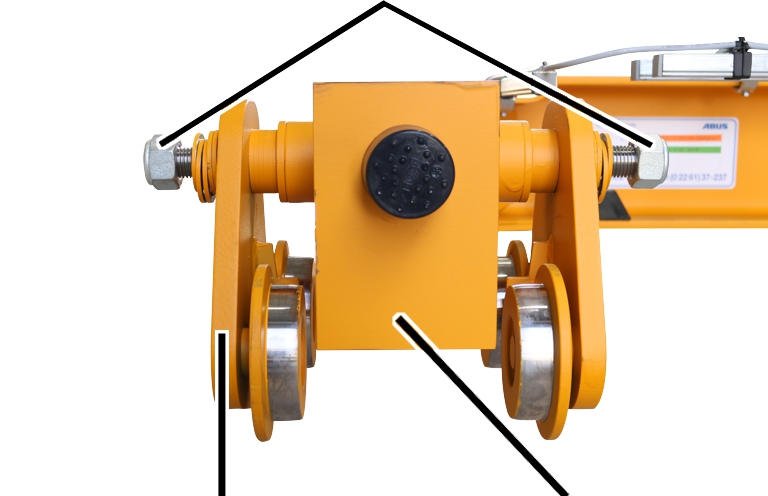

Selbstsichernde Muttern tauschen

Da selbstsichernde Muttern mit innenliegendem Kunststoffring nur einmal verwendet werden dürfen, da bei der Demontage der innenliegende Kunststoffring in den selbstsichernden Muttern beschädigt wird, müssen diese vor der Montage des Deckenlaufkrans getauscht werden.

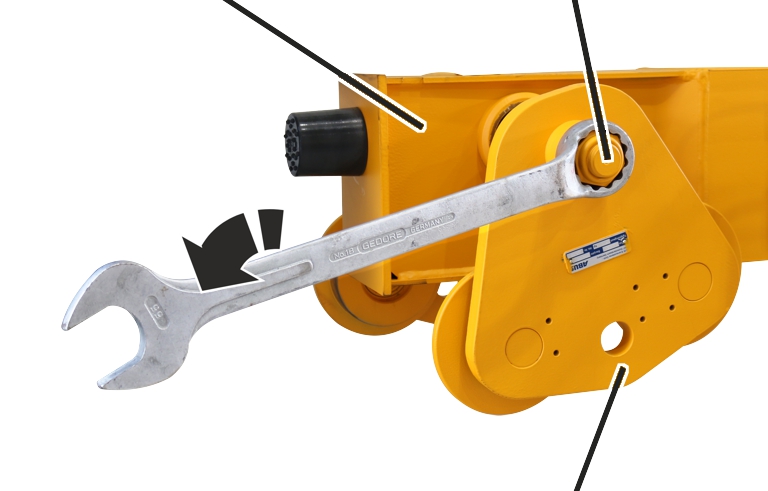

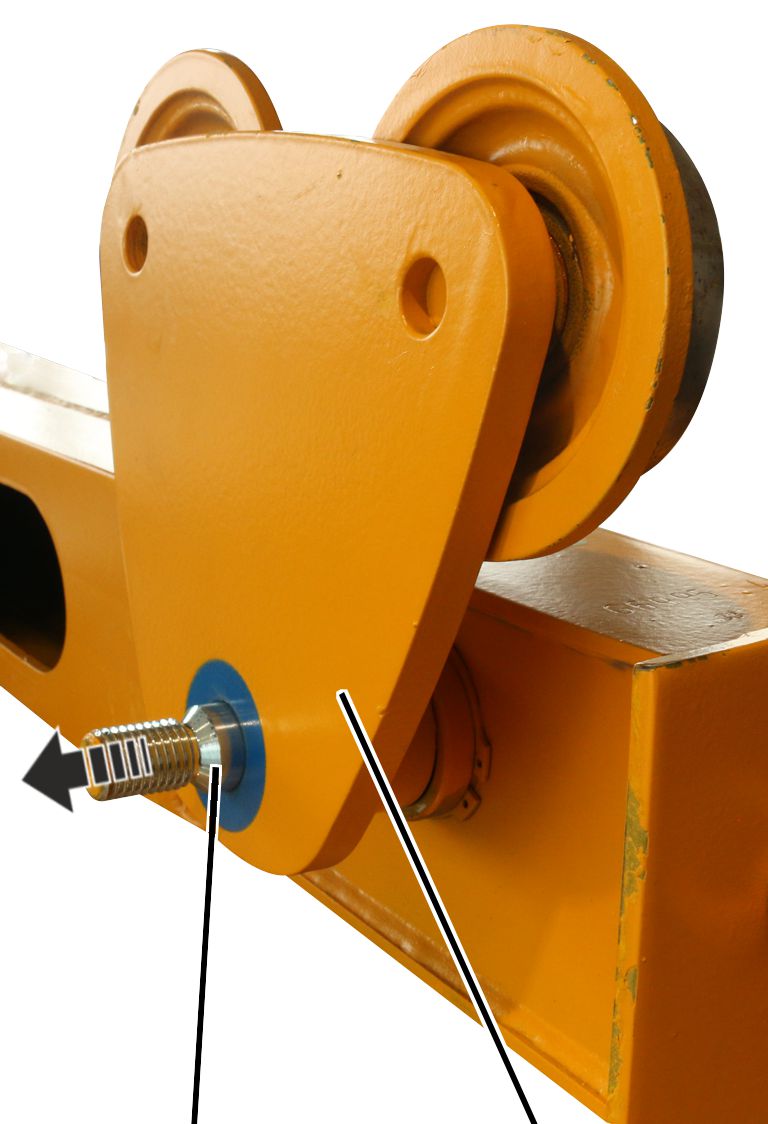

selbstsichernde Muttern abschrauben

An allen Seitenschildern:

FahrwerksträgerSelbstsichernde Mutter

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Deckenlaufkran\Muttern an Seitenschild lösen 3.jpg
Seitenschild

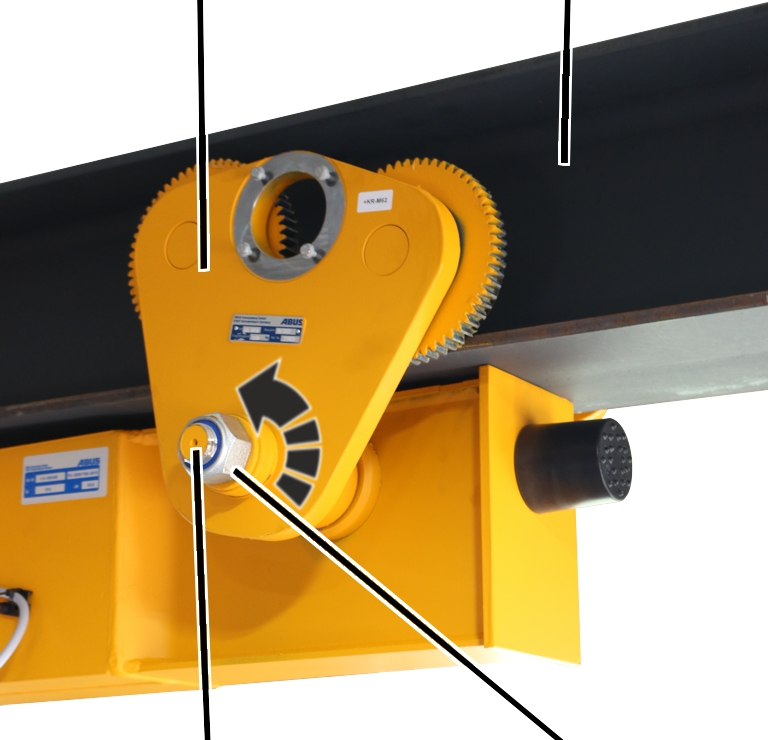

  1. Selbstsichernde Muttern von den Fahrwerken abschrauben.

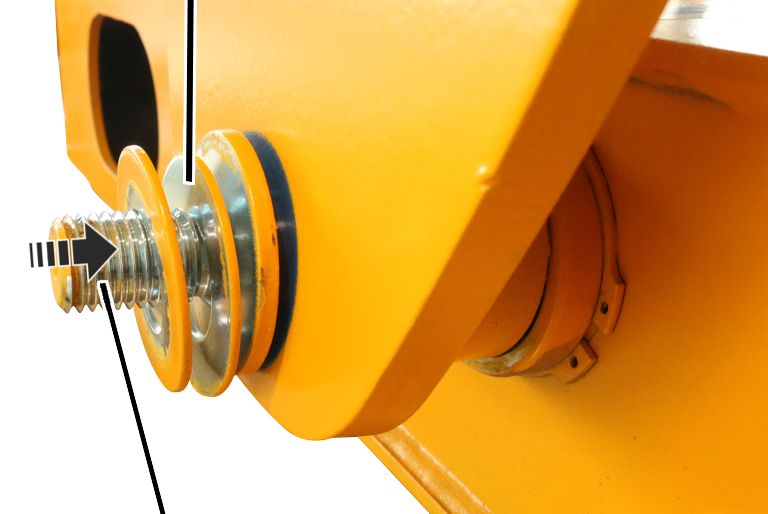

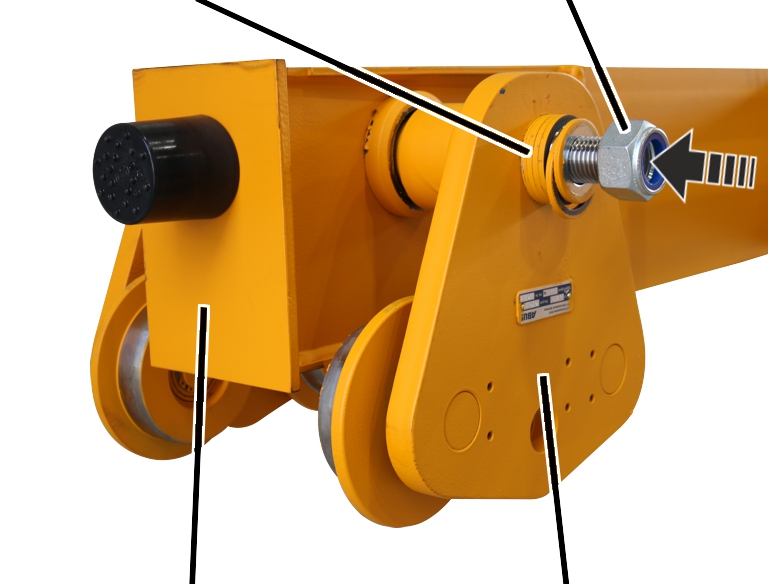

Neue Selbstsichernde Muttern aufschrauben

An allen Seitenschildern:

DistanzscheibenNeue selbstsichernde Mutter

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Deckenlaufkran\Neue Mutter 3.jpg
FahrwerksträgerSeitenschild

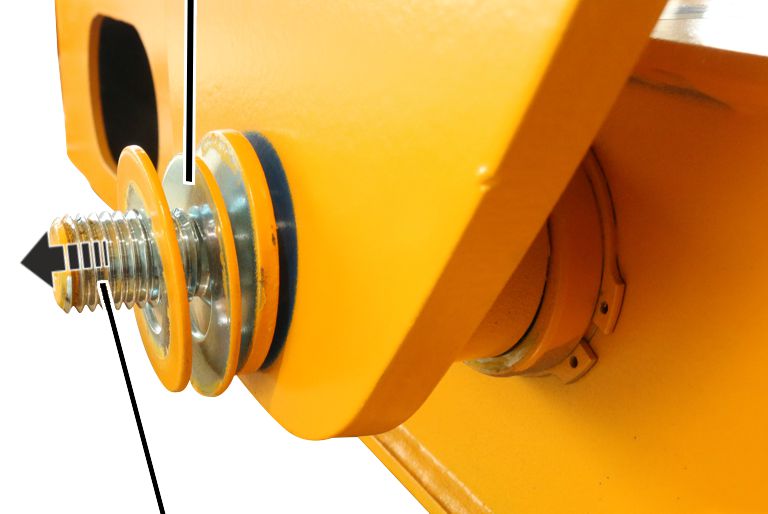

  1. Distanzscheiben lösen.

Die Distanzscheiben dürfen nicht zusammenkleben.

  1. Neue selbstsichernde Muttern aufschrauben.

Die Muttern dürfen nicht festgezogen werden, da die Seitenschilder für die Montage an der Kranbahn verschiebbar sein müssen.

Neue selbstsichernde Muttern

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Deckenlaufkran\Muttern tauschen 3.jpg
SeitenschildFahrwerksträger
  1. Die selbstsichernden Muttern sind an allen Fahrwerken durch neue selbstsichernde Muttern ausgetauscht.

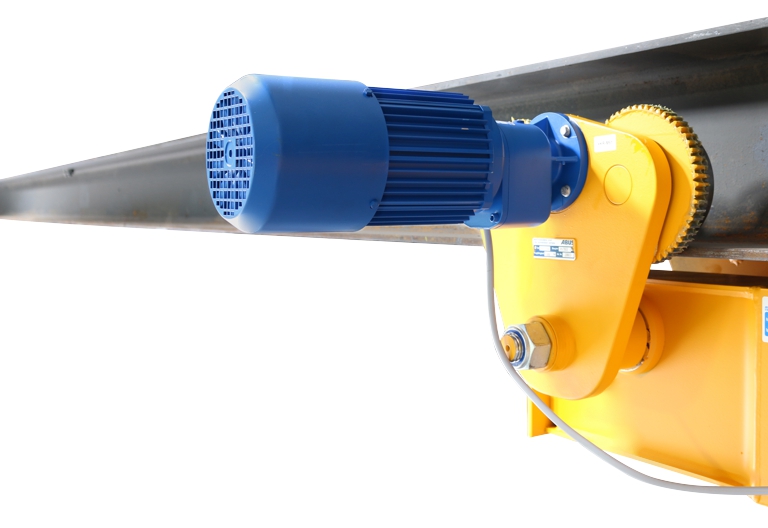

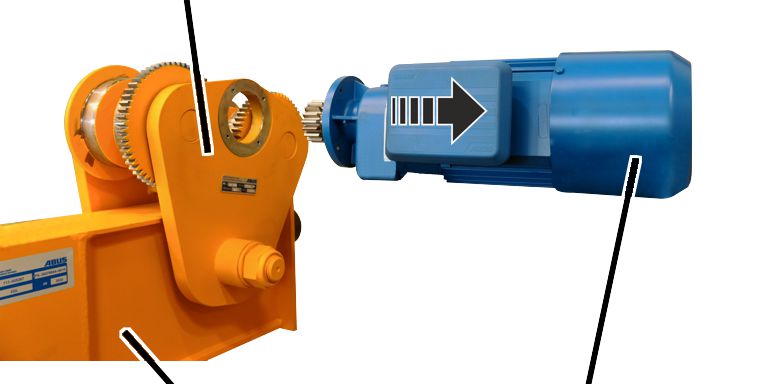

Fahrantrieb demontieren

Um die Montage zu erleichtern, werden die beiden Fahrantriebe demontiert.

Angetriebenes Seitenschild

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Deckenlaufkran\Fahrantrieb demontieren 3.jpg
FahrwerksträgerFahrantrieb
  • Rippschrauben M6x20 (4x) lösen.
  • Fahrantrieb aus dem angetriebenen Seitenschild herausziehen.

Lackschäden ausbessern

  1. Lackschäden von Transport und Montage ausbessern.

Deckenlaufkran unter der Kranbahn montieren

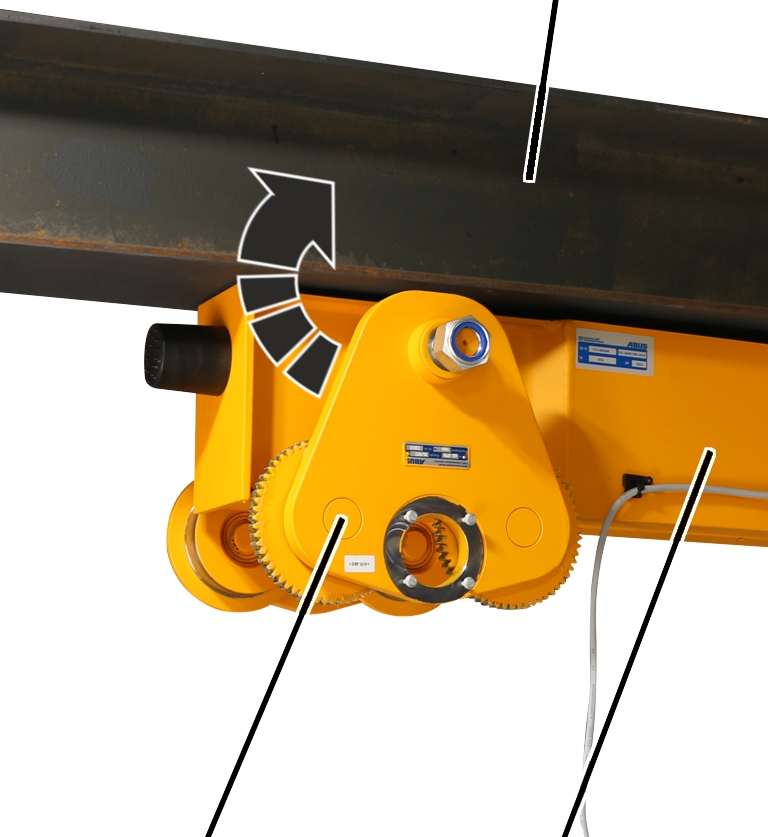

Seitenschilder Hochklappen

An allen Seitenschildern:

Kranbahn

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Deckenlaufkran\Seitenschild hochklappen 3.jpg
SeitenschildFahrwerksträger
  1. Seitenschilder (2x) auf beiden Seiten der Kranbahn hochklappen.
  2. Seitenschilder mit den Laufrädern auf den Unterflansch der Kranbahn schieben.

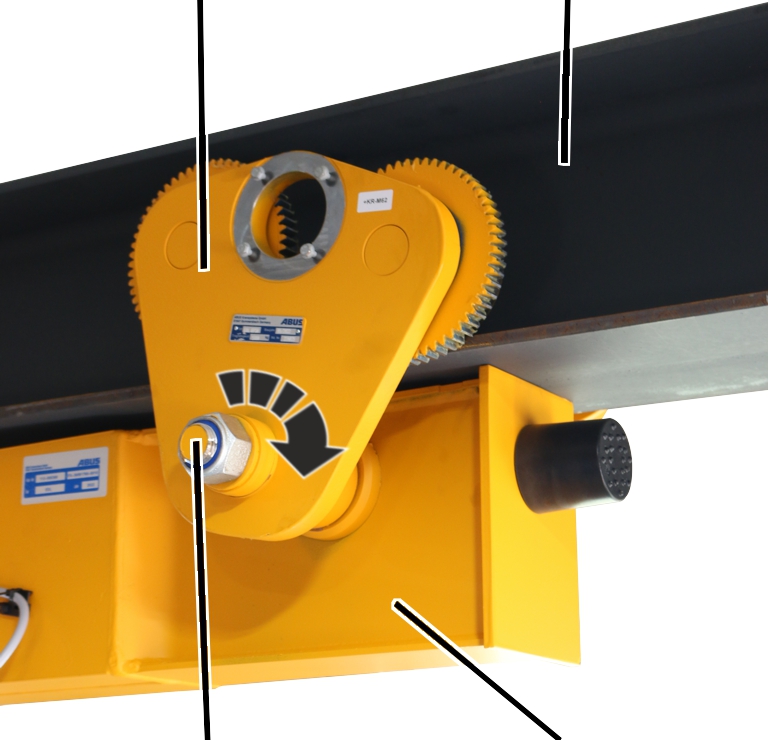

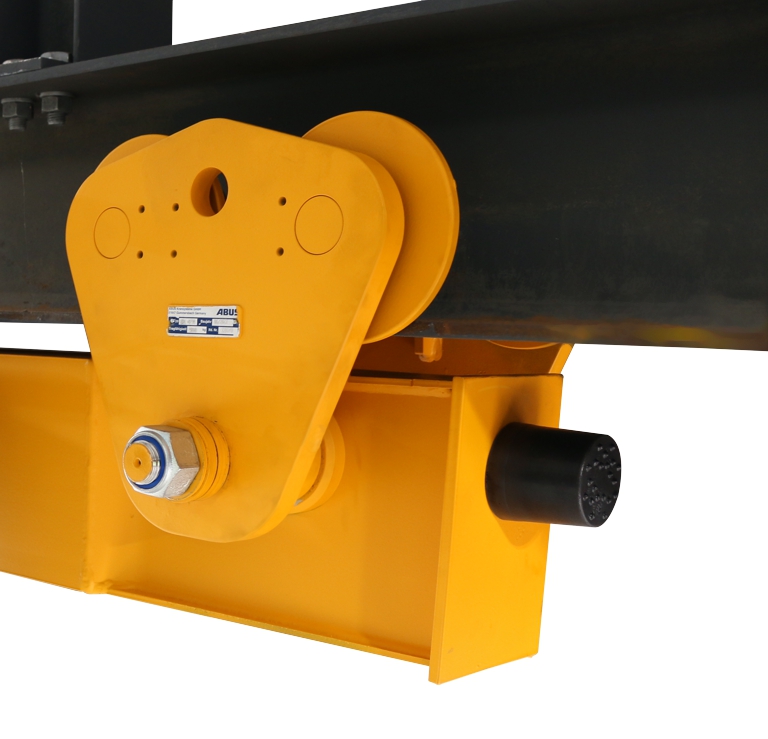

Seitenschilder festschrauben

An allen Seitenschildern:

SeitenschildKranbahn

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Deckenlaufkran\Fahrwerksträger an Kranbahn 3.jpg
Selbstsichernde MutterFahrwerksträger

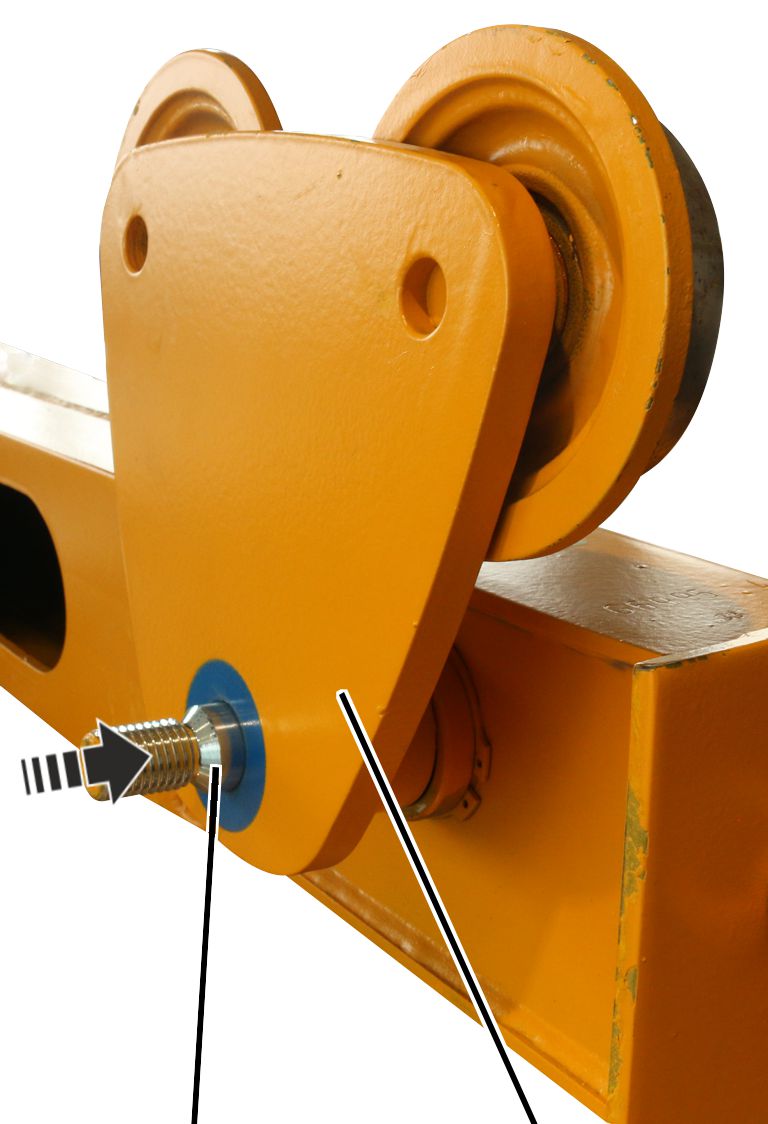

  1. Seitenschilder von beiden Seiten festschrauben.

Dabei darauf achten, dass die Distanzscheiben bündig aufliegen!

Flanschbreite anpassen

Um das Fahrwerk auf andere Flanschbreiten anzupassen:

Neue selbstsichernde Muttern

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Deckenlaufkran\Muttern tauschen 3.jpg
SeitenschildFahrwerksträger
  1. Die Scheiben der Innen- beziehungsweise Außenseite der Seitenschilder umsetzen.

Achtung: Die Anzahl der Scheiben auf beiden Seiten des Fahrwerksträgers darf nicht verändert werden. Unter der Mutter muss immer eine 5mm dicke Scheibe angeordnet werden.

Fahr-
werk

Flansch-
breite

Scheibe Position 3
2,5 mm

Scheibe Position 2
5 mm

Scheibe Position 6
8 mm

DL 80

64-125

4

16

126-200

6

18

201-300

4

24

DL 112

82-150

4

18

151-200

4

14

201-300

4

24

DL 140

98-190

4

18

2

200-300

4

20

2

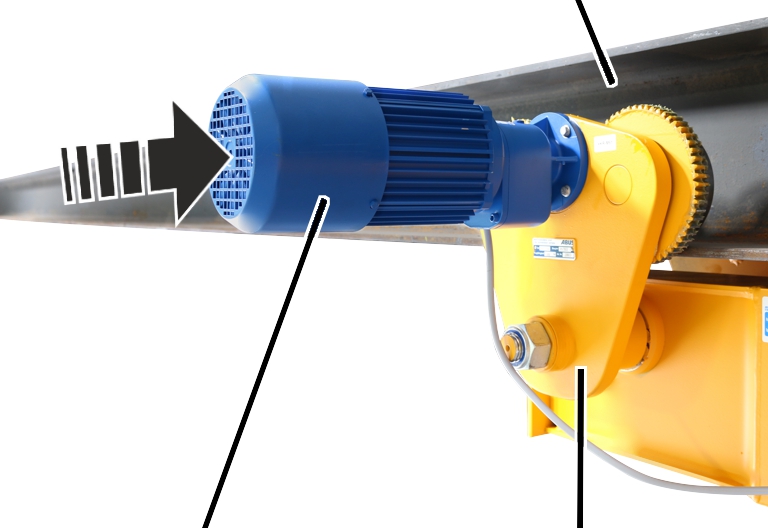

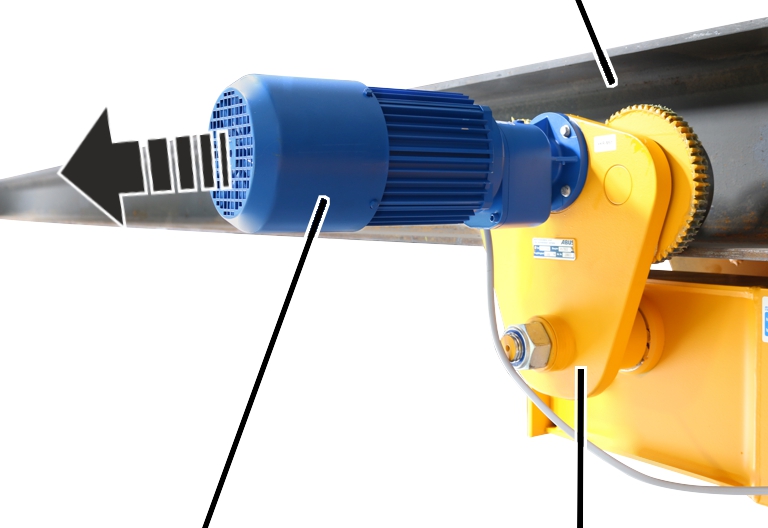

Fahrantrieb montieren

Die zur Montage demontierten Fahrantriebe können jetzt montiert und angeschlossen werden.

Kranbahn

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Deckenlaufkran\Motor dran 3.jpg
FahrantriebAngetriebenes Seitenschild
  1. Fahrantrieb in das angetriebene Seitenschild schieben.
  2. Fahrantrieb mit Rippschrauben M6x20 (4x) festschrauben. 10 Nm.

Fahrwerksträger festschrauben

Nachdem alle Komponenten montiert sind, hat sich der gesamte Kran durch das Gewicht gesetzt und entspannt. Daher dürfen die Fahrwerksträger erst jetzt mit Anzieh-Drehmoment angezogen werden.

Mittlere HV-Schraube

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Einträger-Laufkran\Schrauben festschrauben 3.JPG
Restliche HV-Schrauben
  • HV-Schrauben nur mit geeignetem Drehmomentschlüssel festschrauben.
  • Keinen Schlagschrauber verwenden.
  • HV-Schrauben nicht mit dem Drehwinkelverfahren anschrauben.
  1. Die mittleren HV-Schrauben auf beiden Seiten (links und rechts am Fahrwerksträger) festschrauben. 300 Nm mit Drehmomentschlüssel.
  2. Dann die restlichen HV-Schrauben abwechselnd links und rechts festschrauben. 300 Nm mit Drehmomentschlüssel.
  3. Danach alle HV-Schrauben in derselben Reihenfolge endgültig festschrauben. 450 Nm mit Drehmomentschlüssel.

Hinweis

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Einträger-Laufkran\Markierung HV-Schraube 3.jpg

Die HV-Schrauben mit einem Permanentmarker mit einer durchgängigen Linie vom Schraubkopf über die Unterlegscheibe bis auf das Blech markieren. Dies dient dem Nachweis, dass alle HV-Schrauben mit Anzieh-Drehmoment angezogen wurden.

Fahrwerke festschrauben

Nachdem alle Komponenten montiert sind, hat sich der gesamte Kran durch das Gewicht gesetzt und entspannt. Daher dürfen die Fahrwerke erst jetzt mit Anzieh-Drehmoment angezogen werden.

SeitenschildKranbahn

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Deckenlaufkran\Fahrwerksträger an Kranbahn 3.jpg
Selbstsichernde MutterFahrwerksträger
  • Selbstsichernde Muttern nur mit geeignetem Drehmomentschlüssel festschrauben.
  • Keinen Schlagschrauber verwenden.
  1. Selbstsichernde Muttern gemäß der Tabelle endgültig festziehen.

Fahrwerk

Selbstsichernde Mutter

Anzieh-Drehmoment

DL 80

M20

130 Nm

DL 112

M24

160 Nm

DL 140

M36

220 Nm

Übersicht Anzieh-Drehmomente Schrauben

Fahrwerksträger

  1. HV-Schrauben prüfen: Die HV-Schrauben müssen diesen Anforderungen entsprechen:

Werkstoff

Größe

Schmierung

HV-Schraube (Sechskant)

10.9
HV
tZn

M20

Unterleg-Scheibe

C 45
HV
tZn

HV 21

MoS2

HV-Mutter (Sechskant)

10
HV
tZn

M20

MoS2

  • Die HV-Schrauben und die Befestigungsplatte mit den HV-Muttern dürfen maximal 2-mal mit Anzieh-Drehmoment angezogen werden. Wurden Sie mehr als 2-mal mit Anzieh-Drehmoment angezogen, müssen die HV-Schrauben und die Befestigungsplatten mit den HV-Muttern verschrottet werden.

Sollte es während der Montage nötig sein, die HV-Schrauben zu lösen, können dieselben HV-Schrauben maximal 1-mal wiederverwendet werden, da die Schmierung sonst nicht mehr ausreichend ist!

Die HV-Muttern und Unterlegscheiben müssen verzinkt und MoS2-geschmiert sein.

  • HV-Schrauben, die längere Zeit an einem Kran montiert waren, dürfen nicht wiederverwendet werden.
  1. Die Fahrwerksträger zuerst nur handfest montieren.
  2. Dann den gesamten Kran unter die Kranbahn heben und vollständig montieren. Durch das Gewicht setzt sich der Kran und entspannt sich.
  3. Danach alle HV-Schrauben endgültig festschrauben (mit Anzieh-Drehmoment).

Mittlere HV-Schraube

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Einträger-Laufkran\Schrauben festschrauben 3.JPG
Restliche HV-Schrauben
  • HV-Schrauben nur mit geeignetem Drehmomentschlüssel festschrauben.
  • Keinen Schlagschrauber verwenden.
  • HV-Schrauben nicht mit dem Drehwinkelverfahren anschrauben.
  1. Die mittleren HV-Schrauben auf beiden Seiten (links und rechts am Fahrwerksträger) festschrauben. 300 Nm mit Drehmomentschlüssel.
  2. Dann die restlichen HV-Schrauben abwechselnd links und rechts festschrauben. 300 Nm mit Drehmomentschlüssel.
  3. Danach alle HV-Schrauben in derselben Reihenfolge endgültig festschrauben. 450 Nm mit Drehmomentschlüssel.

Fahrwerk

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Deckenlaufkran\Fahrwerk montiert 3.jpg

Fahrwerk

Selbstsichernde Muttern

Anzahl

Anzieh-Drehmoment

DL 80

M20

8x

130 Nm

DL 112

M24

8x

160 Nm

DL 140

M36

8x

220 Nm

Prüfen

Betrifft jeden, der den Kran gemäß Arbeitssicherheitsbestimmungen prüft und abnimmt

Die Fahrwerksträger müssen regelmäßig geprüft werden, um einen sicheren Betrieb zu gewährleisten. Der Betreiber ist für diese wiederkehrende Prüfung verantwortlich.

Zuerst

Prüfabstände

Die wiederkehrende Prüfung findet mindestens einmal pro Jahr statt.

Unter bestimmten Voraussetzungen ist eine häufigere wiederkehrende Prüfung nötig. Gründe sind:

  • Häufiges Arbeiten mit Nennlast.
  • Arbeit im Mehrschichtbetrieb.
  • Häufige Benutzung.
  • Staubige oder aggressive Umgebung.

Der Betreiber ist verantwortlich, die Voraussetzungen zu prüfen und die Prüfabstände festzulegen. ABUS steht bei Fragen gerne zur Verfügung.

Anforderungen an den Prüfer

Der Betreiber des Krans ist für die Auswahl und die richtige Qualifikation des Prüfers verantwortlich.

Beispiele für befähigte Personen:

  • Personen mit umfassender Kenntnis durch fachliche Ausbildung im Maschinenbau und in der Elektrik von Kranen.
  • Personen mit ausreichender Erfahrung in Betrieb, Montage und Wartung von Kranen.
  • Personen mit umfassender Kenntnis von entsprechenden Regeln der Technik, Richtlinien und Sicherheitsvorschriften, die im jeweiligen Land gelten.
  • Personen mit regelmäßiger Schulung durch ABUS.

Umfang der Prüfung

Die befähigte Person, die den Kran prüft, ist für den Umfang und die Art der Prüfung verantwortlich.

Übersicht: Kran prüfen

Neben den hier beschriebenen Punkten müssen auch alle Punkte geprüft werden, die in anderen mitgelieferten Produkthandbüchern beschrieben sind.

Die Entscheidung, ob der Kran in einem einwandfreien Zustand ist, liegt ausschließlich beim Prüfer. Werden Mängel festgestellt, müssen sie beseitigt werden. Der Prüfer entscheidet, ob der Kran danach erneut geprüft werden muss.

Werden durch die vor Ort geltenden Vorschriften weitere Prüfungen verlangt, diese ebenfalls durchführen.

Zusätzlich mindestens diese Punkte prüfen:

  1. Nur bei Vorabschaltung oder Endabschaltung: Bremsweg des Fahrwerksträgers im Grenzschalterbereich prüfen. Siehe „Bremsweg prüfen“.
  2. Durchmesser der Laufräder prüfen. Siehe „Durchmesser der angetriebenen Laufräder prüfen“.
  3. Zustand der Sicherheitspuffer prüfen. Siehe „Zustand Sicherheitspuffer prüfen“.

Bremsweg prüfen

Nur bei Vorabschaltung oder Endabschaltung

Im laufenden Betrieb wird die Bremse der Kranfahrantriebe abgenutzt. Dadurch verlängert sich der Bremsweg des Krans. Dadurch kann es passieren, dass der Kran mit zu hoher Geschwindigkeit gegen den Endanschlag der Kranbahn prallt und die Tragkonstruktion (z. B. das Gebäude) zu stark belastet.

  1. Last an den Lasthaken hängen, die der maximalen Tragfähigkeit des Krans entspricht.
  2. Kran in den Grenzschalterbereich fahren.
  3. Bremsweg prüfen:

Bei Vorabschaltung: Der Kran darf kurz vor dem Endanschlag nur noch mit langsamer Fahrgeschwindigkeit fahren.

Bei Endabschaltung: Der Kran muss kurz vor dem Endanschlag zum Stehen kommen.

  1. Ist der Bremsweg zu lang: Bremse am Kranfahrantrieb einstellen. Siehe Dokumentation der Kranfahrantriebe.

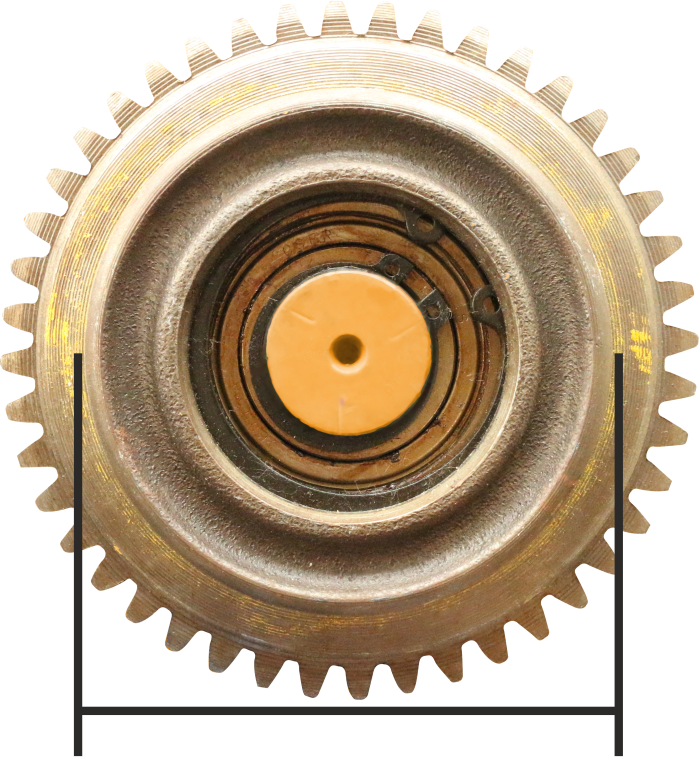

Durchmesser der angetriebenen Laufräder prüfen

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Deckenlaufkran\Durchmesser angetriebenes Laufrad 3.png
  1. Den Durchmesser des Laufrads an mehreren Stellen über die Breite des Laufrades messen.
  1. Der Durchmesser darf nicht kleiner sein als in der Tabelle angegeben.

Ist der Durchmesser kleiner, muss das Laufrad getauscht werden.

Baugröße

Maximal zulässiger Verschleiß

Minimaler Durchmesser des Laufrades

DL 80

-3 mm

77 mm

DL 112

-3 mm

109 mm

DL 140

-3 mm

137 mm

Durchmesser-Unterschied messen

Zusätzlich müssen die angetriebenen Laufräder des Krans einen möglichst ähnlichen Durchmesser haben, damit der Kran gleichmäßig auf der Kranbahn fährt.

Daher ist der Durchmesser-Unterschied an den (gegenüberliegenden) angetriebenen Laufrädern begrenzt.

  1. Durchmesser-Unterschied an den (gegenüberliegenden) angetriebenen Laufrädern feststellen.

Der Durchmesser-Unterschied darf nicht größer sein als in der Tabelle angegeben.

Weicht der Unterschied im Durchmesser mehr voneinander ab, müssen die Laufräder getauscht werden.

Maximaler Durchmesser-Unterschied der beiden angetriebenen Laufräder.

Baugröße

Bei weniger beanspruchtem Kran (früher Kran-Einstufung B3)

Bei stark beanspruchtem Kran (früher Kran-Einstufung B4)

DL 80

2 mm

1 mm

DL 112

2 mm

1 mm

DL 140

2 mm

1 mm

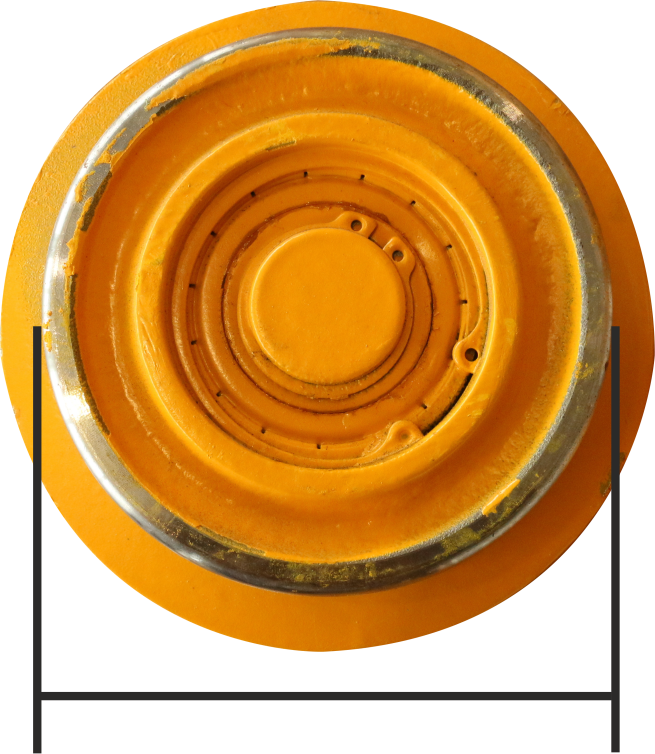

Durchmesser der nicht-angetriebenen Laufräder prüfen

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Deckenlaufkran\Durchmesser nicht angetriebenes Laufrad 3.png
  1. Den Durchmesser des Laufrads an mehreren Stellen über die Breite des Laufrades messen.
  1. Der Durchmesser darf nicht kleiner sein als in der Tabelle angegeben.

Ist der Durchmesser kleiner, muss das Laufrad getauscht werden.

Baugröße

Maximal zulässiger Verschleiß

Minimaler Durchmesser des Laufrades

DL 80

-3 mm

77 mm

DL 112

-3 mm

109 mm

DL 140

-3 mm

137 mm

Zustand Sicherheitspuffer prüfen

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Einträger-Laufkran\Zustand Kranpuffer prüfen 3.JPG
Sicherheitspuffer
  1. Alle Sicherheitspuffer prüfen. Die Sicherheitspuffer dürfen nicht porös, gequetscht, krumm oder anderweitig beschädigt sein.
  2. Material der Sicherheitspuffer am gesamten Umfang prüfen. Der Kunststoff darf an keiner Stelle Risse an der Oberfläche haben.
  3. Die Sicherheitspuffer mit dem Finger eindrücken. Die Sicherheitspuffer müssen sich geringfügig eindrücken lassen und verformbar sein.
  1. Ist einer der Sicherheitspuffer auch nur ansatzweise beschädigt, alle Sicherheitspuffer am Kran austauschen.
  2. Lässt sich einer der Sicherheitspuffer nicht eindrücken, alle Sicherheitspuffer am Kran austauschen.

Instand halten

Betrifft jeden, der den Kran instand hält, repariert oder umbaut

Der Betreiber des Krans ist für die Auswahl und die richtige Qualifikation des Instandhaltungs-Personals verantwortlich.

Beispiele für befähigte Personen:

  • Personen mit umfassender Kenntnis durch fachliche Ausbildung im Maschinenbau und in der Elektrik von Kranen.
  • Personen mit ausreichender Erfahrung in Betrieb, Montage und Wartung von Kranen.
  • Personen mit umfassender Kenntnis von entsprechenden Regeln der Technik, Richtlinien und Sicherheitsvorschriften, die im jeweiligen Land gelten.
  • Personen mit regelmäßiger Schulung durch ABUS.

ABUS übernimmt keine Haftung für Schäden durch nicht sachgemäße und von nicht qualifizierten Personen durchgeführte Instandhaltungen.

ABUS empfiehlt, die Instandhaltung vom ABUS-Service ausführen zu lassen.

Nur Original ABUS-Ersatzteile verwenden. Ansonsten verfällt der Anspruch auf Gewährleistung.

Hinweise zur Sicherheit beim Instand halten

Folgende Sicherheitshinweise bei allen Instandhaltungs-Arbeiten am Kran beachten:

  • Netzanschlussschalter ausschalten. Schalter sichern, damit er nicht aus Versehen wieder eingeschaltet wird.
  • Netztrennstecker von der Steckdose am Kranschützkasten abziehen. Steckdose mit Vorhängeschloss sichern, damit der Netztrennstecker nicht aus Versehen wieder eingesteckt wird.
  • Geeignete Hubbühne und Absturzsicherung verwenden.
  • Arbeitsbereich um Hubbühne ausreichend absperren.
  • Weitere Krane auf derselben Kranbahn oder Krane über oder unter dem instand zu haltenden Kran ausschalten. Schalter sichern, damit sie nicht aus Versehen wieder eingeschaltet werden. Andere Krane könnten sonst die Hubbühne umwerfen oder gegen den instand zu haltenden Kran stoßen.
  • Personen im Umkreis über Instandhaltung informieren.
  • Arbeiten an der Kranelektrik nur durch ausgebildete Elektrofachkräfte!
  • Auch nach dem Drücken des Not-Halt-Tasters liegen hohe Spannungen in den Schützkästen an, die zum Tod führen können.

Laufrad demontieren

Ist das Laufrad beschädigt oder abgenutzt, muss es durch ein neues Laufrad ersetzt werden.

In diesem Abschnitt wird der Wechsel des nicht-angetriebenen Laufrads gezeigt. Der Wechsel eines angetriebenen Laufrads unterscheidet sich nicht wesentlich davon. Zusätzliche Arbeitsschritte sind mit einem gestrichelten Kasten gekennzeichnet.

Kran vorbereiten

  1. Arbeitssicherheitsbestimmungen beachten.
  2. Laufrad entlasten.
Nur bei angetriebenem Laufrad

Fahrantrieb demontieren

KupplungSteckergehäuse

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Einträger-Laufkran\Stecker abziehen neue Box 3.jpg
Anschlussleitung
  1. Steckergehäuse am Fahrantrieb öffnen.
  2. Anschlussleitung von der Kupplung abziehen.
  3. Gewicht des Fahrantriebs feststellen. Siehe Produkthandbuch ABUS-Fahrantrieb.
  4. Fahrantrieb so sichern, dass das Gewicht gefahrlos gehalten wird und die Abtriebswelle nicht belastet wird (z.B. in Rundschlinge hängen).

Kranbahn

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Deckenlaufkran\Motor demontieren 3.jpg
FahrantriebSeitenschild
  • Rippschrauben M6x20 (4x) lösen.
  • Fahrantrieb aus dem Seitenschild herausziehen.

Seitenschild demontieren

SeitenschildKranbahn

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Deckenlaufkran\Fahrwerk demontieren 3.jpg
GewindebolzenSelbstsichernde Mutter
  1. Selbstsichernde Mutter vom Gewindebolzen am Seitenschild abschrauben.

Distanzscheiben

\\abus.intern\Daten\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Deckenlaufkran\Scheiben von Bolzen abnehmen 3.jpg
Gewindebolzen
  1. Distanzscheiben von dem Gewindebolzen nehmen.
\\abus.intern\Daten\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Deckenlaufkran\Nicht angetriebenes Laufrad von Bolzen 3.jpg
GewindebolzenSeitenschild
  1. Seitenschild von dem Gewindebolzen ziehen.

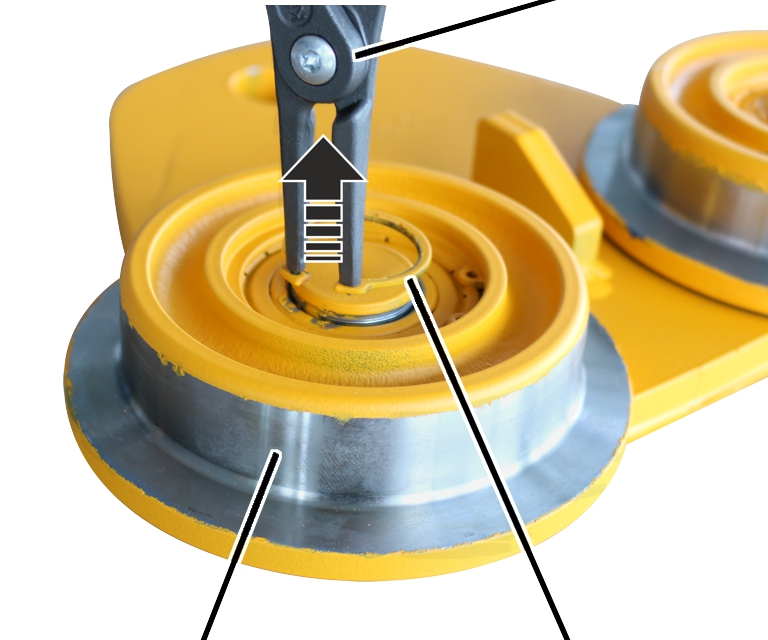

Laufrad ausbauen

Zange

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Deckenlaufkran\Sicherungsring raus 3.jpg
LaufradSicherungsring
  1. Seitenschild mit den Laufrädern nach oben auf einen geraden Untergrund legen.
  2. Sicherungsring (2x) aus dem Inneren des Laufrads (2x) mit einer Zange entfernen.

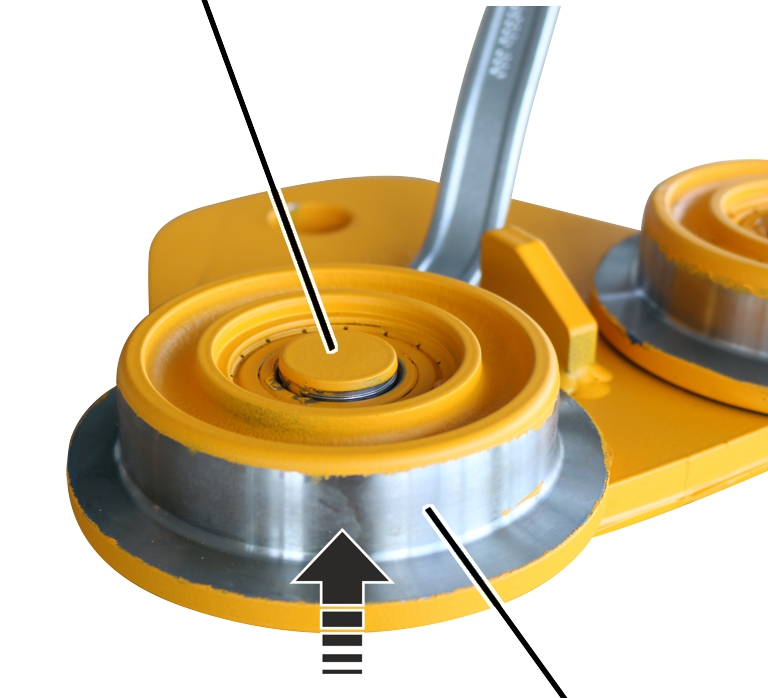

Bolzen

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Deckenlaufkran\Laufrad ab 3.jpg
Laufrad
  1. Laufrad (2x) mit einem geeigneten Werkzeug vom Bolzen demontieren.

Laufrad montieren

Ist das Laufrad beschädigt oder abgenutzt, muss es durch ein neues Laufrad ersetzt werden.

In diesem Abschnitt wird der Wechsel des nicht-angetriebenen Laufrads gezeigt. Der Wechsel eines angetriebenen Laufrads unterscheidet sich nicht wesentlich davon. Zusätzliche Arbeitsschritte sind mit einem gestrichelten Kasten gekennzeichnet.

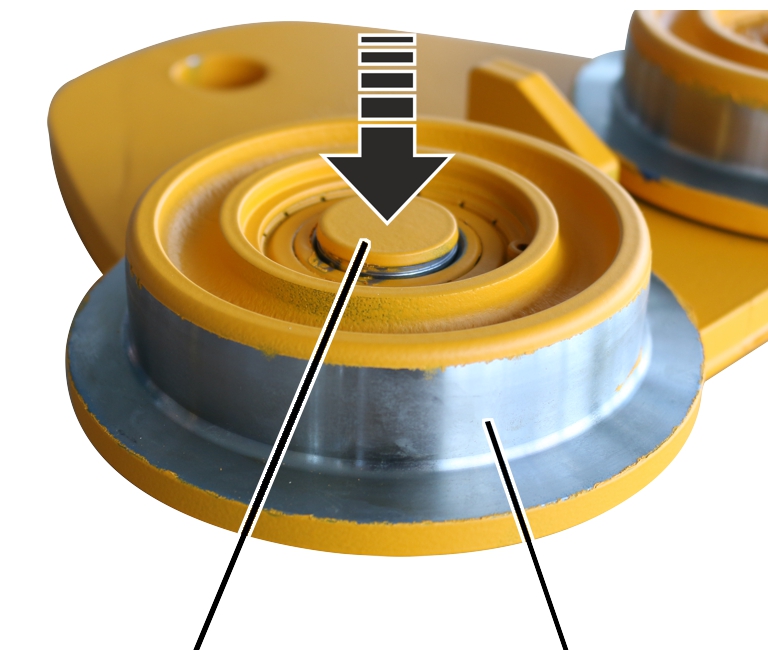

Laufrad einbauen

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Deckenlaufkran\Laufrad drauf 3.jpg
BolzenLaufrad
  1. Laufrad (2x) auf Bolzen schlagen.

Zange

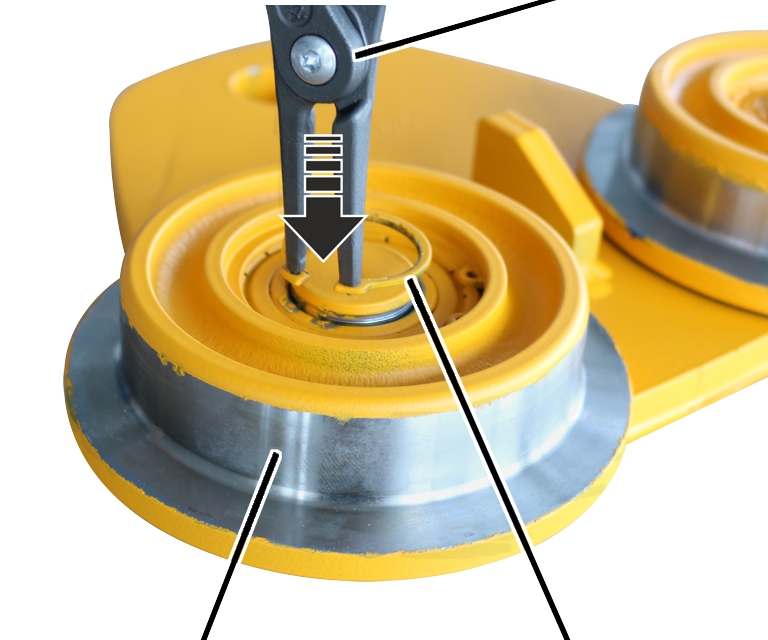

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Deckenlaufkran\Sicherungsring rein 3.jpg
LaufradSicherungsring
  1. Sicherungsring (2x) in das Innere des Laufrads mit einer Zange einsetzen.

Seitenschild montieren

\\abus.intern\Daten\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Deckenlaufkran\Nicht angetriebenes Laufrad auf Bolzen 3.jpg
GewindebolzenSeitenschild
  1. Seitenschild auf den Gewindebolzen am Fahrwerksträger schieben.

Distanzscheiben

\\abus.intern\Daten\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Deckenlaufkran\Scheiben auf Bolzen 3.jpg
Gewindebolzen
  1. Distanzscheiben auf den Gewindebolzen schieben.

Hinweis

Die Anzahl der Distanzscheiben bestimmt die Flanschbreite des Fahrwerks.
Auf dem Gewindebolzen am Fahrwerksträger darf die Differenz zwischen den Distanzscheiben auf der linken und rechten Seite des Gewindebolzens max. 2,5 mm betragen. Dies entspricht 1 dünnen Distanzscheibe.

SeitenschildKranbahn

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Deckenlaufkran\Fahrwerksträger an Kranbahn 3.jpg
Selbstsichernde MutterFahrwerksträger
  1. Selbstsichernde Mutter festschrauben.

Dabei darauf achten, dass die Distanzscheiben bündig aufliegen!

Fahrwerk

Selbstsichernde Mutter

Anzieh-Drehmoment

DL 80

M20

130 Nm

DL 112

M24

160 Nm

DL 140

M36

220 Nm

Nur bei angetriebenem Laufrad

Fahrantrieb montieren

Kranbahn

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Deckenlaufkran\Motor dran 3.jpg
FahrantriebSeitenschild
  1. Fahrantrieb in das angetriebene Seitenschild schieben.
  2. Fahrantrieb mit Rippschrauben M6x20 (4x) festschrauben. 10 Nm.

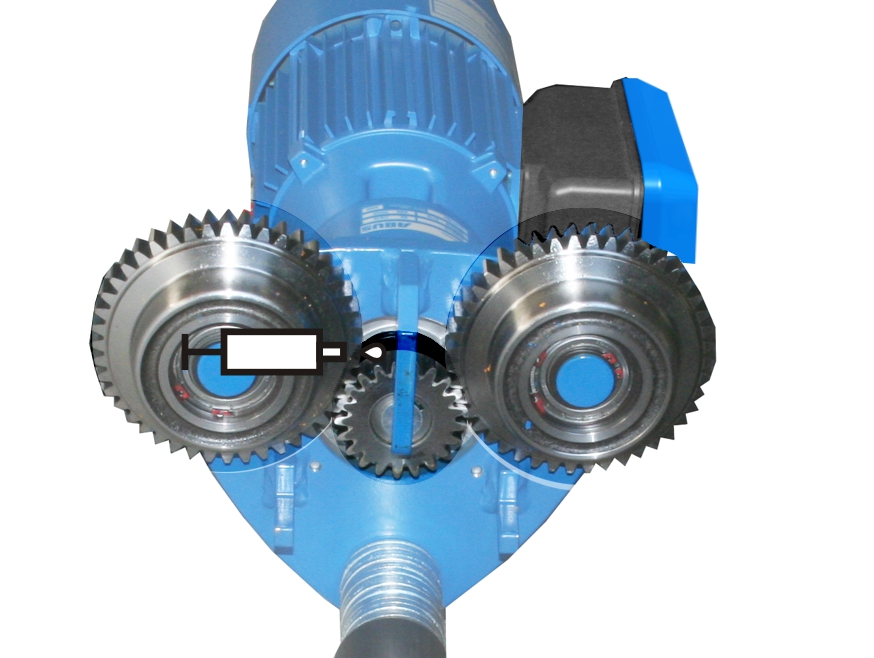

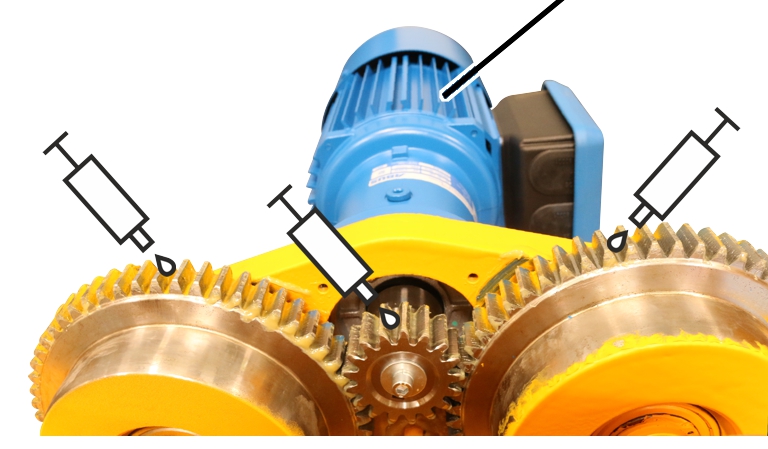

Zahnkränze schmieren

Fahrantrieb

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Deckenlaufkran\Schmierung Fahrantrieb 3.jpg
  1. Alle drei Zahnkränze schmieren. Schmierstoff mit Pinsel satt auftragen.

Empfehlung: Mehrzweckfett „High-Lub LT1 EP“ Artikelnummer 317880.

Alternative: Mehrzweckfett „High-Lub“ Artikelnummer 318490 (Kartusche mit 400 g).

Anzieh-Drehmomente Schrauben

Fahrwerk

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Deckenlaufkran\Fahrwerk montiert 3.jpg

Fahrwerk

Selbstsichernde Muttern

Anzahl

Anzieh-Drehmoment

DL 80

M20

8x

130 Nm

DL 112

M24

8x

160 Nm

DL 140

M36

8x

220 Nm

Fahrantrieb

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Deckenlaufkran\Kranfahrantrieb 3.jpg

Baugröße

Typ und Größe

Anzahl

Anzieh-Drehmoment

DL 80/112

Rippschraube M6x20

4x

10 Nm

DL 140

Rippschraube M6x20

4x

10 Nm

Schmierstoffe

Laufradzahnkränze Fahrantrieb

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\HF-EF\Schmieren Antriebsritzel Deckelblau 3.jpg

Schmierung vor Ort mit „High-Lub LT1 EP“, ABUS- Artikelnummer 318490.

Schmierung ab Werk durch „High-Lub LT1 EP“, ABUS-Artikelnummer 317880.

Menge: Schmierstoff mit Pinsel satt auftragen.

Alternative:

  • „High-Lub  318490 (Kartusche mit 400 g)“

Zahnkränze schmieren bei:

  • Demontieren und Montieren des Fahrantriebs
  • Generalüberholung
  1. Regelmäßig prüfen, ob die Zahnkränze vollständig geschmiert sind und ob der Schmierstoff nicht verschmutzt ist.
  2. Ist der Schmierstoff verschmutzt: Zahnkränze reinigen und neu schmieren.

ABUS-Service

Nur in Deutschland
  1. Falls bekannt, Produktnummer, Seriennummer und Kundennummer bereithalten.
  2. Die ABUS-Service-Zentrale anrufen:
  • Telefon: 02261-37-237
  1. Außerhalb der üblichen Geschäftszeiten eine Nachricht auf dem Anrufbeantworter hinterlassen.
  1. Der ABUS-Service ruft innerhalb kurzer Zeit zurück.
  1. Bei Bedarf die Problembeschreibung per Fax oder eMail senden:
  • Telefax: 02261-37-265
  • eMail: service@abus-kransysteme.de
Nur außerhalb von Deutschland
  1. Die ABUS-Niederlassung oder den Kran-Service-Partner vor Ort anrufen.

Über Kontaktdaten, Ansprechpartner und Erreichbarkeit informiert die ABUS-Niederlassung oder der Kran-Service-Partner vor Ort.
