Översikt:

Allmänt

Gäller för alla som arbetar med, på eller i närheten av kranen.

Först

Denna produkthandbok

I den här produkthandboken används nedanstående symboler:

  1. Det här är en handlingsanvisning och beskriver ett arbetssteg.
  • Resultatet av handlingen, beskriver hur utrustningen reagerar.
  • Uppräkning.
Endast för…

Ett avsnitt med streckad kontur gäller endast för vissa utföranden, varianter eller tillval. Vilken utrustning eller variant som avsnittet gäller för anges i rubriken ”Endast för ...”

Anvisningar för användning av produkthandboken

Läs igenom hela produkthandboken noga innan arbetet påbörjas. Läs även alltid övriga produkthandböcker för tillbehör och enskilda komponenter.

Förvara produkthandboken i närheten av kranen. Den måste finnas tillgänglig för alla som arbetar med eller på kranen.

Om kranen säljs, hyrs ut el.dyl. ska produkthandboken lämnas över till den nya ägaren/användaren.

  1. Ändamålsenlig användning

ABUS hängmanöverdon används för styrning av ABUS-kranar och solotelfrar via en styrkabel.

  • Använd inte ABUS hängmanöverdon på kranar från andra tillverkare.
  • ABUS hängmanöverdon får inte användas för att styra andra anordningar eller maskiner.

Föreskrifter

Vid tillverkningen av anläggningen uppfylls alla gällande europeiska standarder, regler och föreskrifter. Vilka principer som tillämpats vid konstruktionen och tillverkningen anges i försäkran om överensstämmelse resp. försäkran för inbyggnad. Dessa krav måste även uppfyllas vid montering, drift, kontroll och underhåll, se även till att gällande arbetarskyddsbestämmelser följs.

Vilka föreskrifter som gäller för resp. arbetsuppgift beror på hur kranen används och på gällande nationella bestämmelser. Det är viktigt att informera sig om och efterfölja gällande och aktuella föreskrifter och arbetarskyddsbestämmelser! Se även försäkran om överensstämmelse eller försäkran om inbyggnad.

Garanti och ansvar

  • ABUS övertar inget ansvar för skador som orsakats av ej ändamålsenlig användning, arbeten som utförts av ej utbildad personal, felaktigt utförda arbeten, ändringar, ombyggnader eller andra förändringar på kranen eller kranens komponenter som inte uttryckligen har godkänts av ABUS.
  • Garantin upphör att gälla om komponenter egenmäktigt förändras, om kranen eller kranens komponenter monteras, används eller underhålls på ett sätt som avviker från beskrivningen i den här produkthandboken, eller om inte ABUS originalreservdelar används.
  • Kranens och krankomponenternas driftsäkerhet säkerställs endast när ABUS originalreservdelar används.

Säkerhetsanvisningar

Beakta de här anvisningarna för säkert handhavande av kranen. Särskilda risker anges alltid i de avsnitt där risksituationerna beskrivs.

  • Om hängmanöverdonet är skadat kan det hända att det skickar felaktiga kommandon till kranen. Det kan leda till att kranen kör okontrollerat eller genomför okontrollerade lyft. Detta innebär risk för allvarliga eller dödliga skador. Använd hängmanöverdonet endast om det inte uppvisar några skador. Var försiktig med hängmanöverdonet: kasta det inte, låt det inte falla ned och utsätt det inte för stötar.
  • Styrkabelns slang skyddar kabeln och dragavlastar den samtidigt. Om styrkabeln ska kortas av får den därför inte bara rullas upp och limmas ihop. Då skulle dragavlastningen inte längre fungera.
  • Om kranföraren snubblar eller ramlar kan det hända att kranföraren oavsiktligt trycker på hängmanöverdonet. Okontrollerade kranrörelser innebär risk för allvarliga eller dödliga skador. Välj en säker och stabil plats att styra kranen ifrån.
  • Om kranföraren inte har fri sikt mot lasten innebär det att personer kan träffas av lasten vilket kan leda till allvarliga eller dödliga skador. Styr endast kranen när sikten är fri mot lasten, kranen och arbetsområdet. Ta annars hjälp av en andra person (signalman) som kan dirigera arbetet.
  • När man ändrar hängmanöverdonets position och läge (t.ex. om det vänds åt ett annat håll) ändras samtidigt uppfattningen om kranens och telferns körriktning. Därigenom kan av misstag körkommandon avges i fel riktning. Okontrollerade kranrörelser innebär risk för svåra eller dödliga skador. Var alltid extra försiktigt när positionen har ändrats. Iaktta riktningsmärkena/-visarna på kranen och hängmanöverdonet!
  • Om hängmanöverdonet inte avaktiveras med nödstoppsknappen finns det risk för allvarliga eller dödliga skador p.g.a. oavsiktliga kranrörelser. Lämna aldrig hängmanöverdonet utan att att tryckt ned nödstoppet.

Hängmanöverdonet

Beskrivning

Hängmanöverdonet består av:

  • Hängmanöverdon
  • Styrkabel

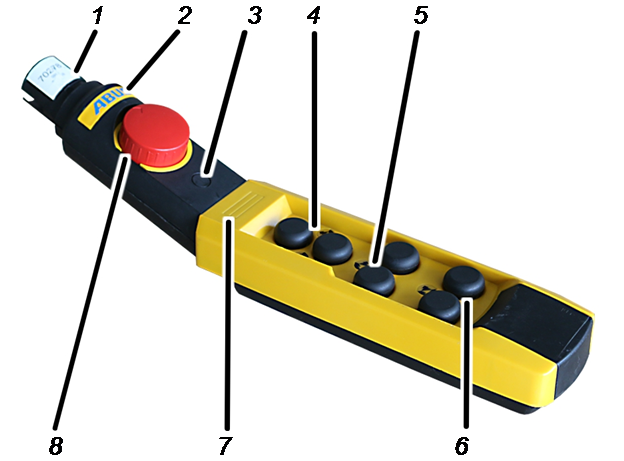

Hängmanöverdon:

Beskrivning
  • 1: Anslutning för styrkabel
  • 2: ABUS-skylt3: Monteringsplats för extrafunktion, t.ex.: nyckelbrytare
  • 4: Knapp för att lyfta och sänka
  • 5: Knapp för åkvagnsförflyttning
  • 6: Knapp för krankörning

Endast för svängkran: Istället för textmärkning för krankörning finns det textmärkning för svängrörelse.

  • 7: Monteringsplats för lastindikering
  • 8: Nödstoppsknapp

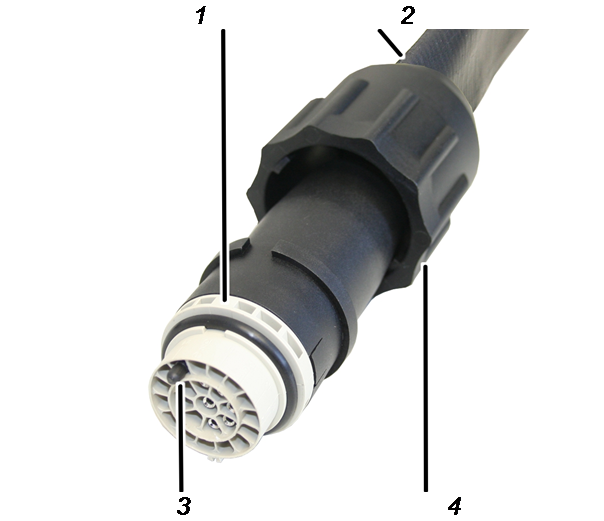

Styrkabel

Beskrivning
  • 1: Kontakt med bajonettfattning
  • 2: Styrkabel
  • 3: Kodstift
  • 4: Bajonettmutter

Egenskaper

Hängmanöverdonet:

  • Med ABUS hängmanöverdon ABUCommander kan ABUS-kranar styras via kabel.
  • För detta ändamål är hängmanöverdonet via en styrkabel anslutet direkt vid telfern eller vid ett rörligt manöverdon. Det hänger ned från kranen så att det befinner sig på en nivå där operatören kan använda det.
  • Hängmanöverdonet kan användas för styrning av normala kranfunktioner (krankörning/svängrörelser, åkvagnsförflyttning, lyft/sänkning) och, beroende på kranens utrustning, för styrning av extrafunktioner.
  • Som tillval kan hängmanöverdonet utrustas med ytterligare knappar, ett lägesvred, en nyckelbrytare, en kontrollampa och en lastindikering.
  • Hängmanöverdonet har ergonomisk design som gör det bekvämt att använda. Kranfunktionerna kan styras med en hand. Knapparna är stora och har bra tryckmotstånd som säkerställer säker användning.
  • Hängmanöverdonet har kopplingselement för tillkoppling av reläkontakterna i styrningen (variant S) eller kopplingselement som direkt slår på strömmen till lyft- och åkmotorn (direktstyrning). Hängmanöverdonets hölje till kontaktorstyrningen har därför en särskilt slimmad utformning.
  • Hängmanöverdonets hölje i stöt- och reptåligt plastmaterial gör det stabilt och robust.
  • Hängmanöverdonet är utformat så att det kan manövreras, hållas och dras in på ett optimalt sätt.

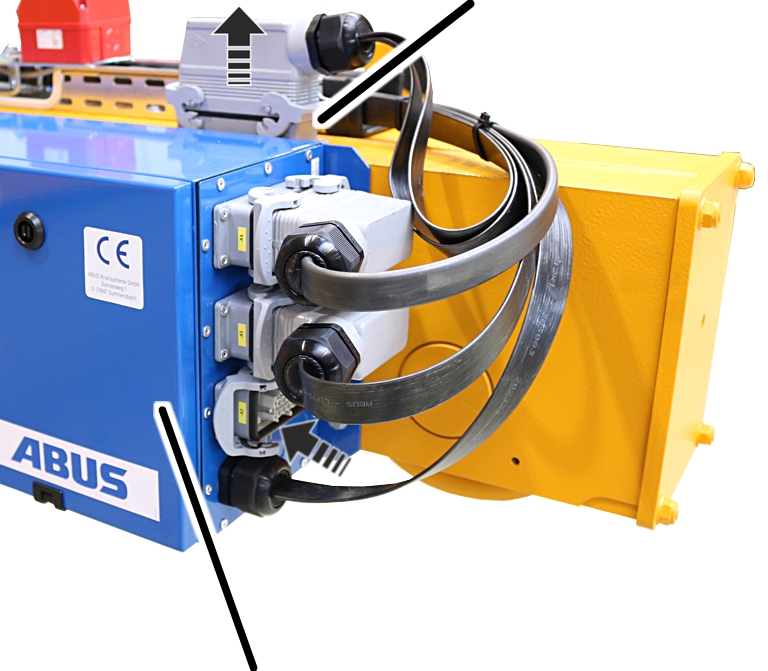

  • På en kran med radiostyrning kan hängmanöverdonet i händelse av fel dessutom användas som reservstyrning.

Styrkabeln:

  • Styrkabeln används för att ansluta det rörliga manöverdonet eller telfern till hängmanöverdonet.
  • Dragavlastningen garanteras direkt via styrkabelns slang. Detta innebär att ingen separat dragavlastning behövs.
  • För serviceändamål och i nödsituationer kan hängmanöverdonet snabbt separeras från styrkabeln. För att kunna göra det är anslutningen utrustad med en bajonettkoppling/kontakt med bajonettfattning.

Tekniska data

Hängmanöverdon HT 211 D, HT 611 D:

Elanslutning

Nominell isolationsspänning Ui (grupp C)

500 V

Nominell driftström Ie (vid 400 V/50 Hz)

5 A

Livslängd vid blandningsdrift (75 % kategori AC3 och 25 % kategori AC4, start- och stoppfrekvens 600 kopplingar/timme; 40 % inkopplingstid)

Vid nominell
effekt

1,5 kW

1,5x106 kopplingar (antal omkopplingar)

Vid nominell
effekt

2,2 kW

0,6 x 106 kopplingar (antal omkopplingar)

Mekanisk livslängd

2,0x106 kopplingar

Miljöförhållanden vid drift

Skyddsklass

IP 65

Omgivningstemperatur

-20  C till +70  C

Hängmanöverdon HT 211 S, HT 611 S, HT 1011 S:

Elanslutning

Nominell driftspänning

250 V

Nominell driftström Ie
(vid 250 V/50 Hz)

1 A

Livslängd: (kategori AC11 230 V)

2,0x106 S (antal omkopplingar)

Miljöförhållanden vid drift

Skyddsklass

IP 65

Omgivningstemperatur

-20  C till +70  C

Styrkabel

Elanslutning

Driftspänning

500 V

Nätfrekvens

50/60 Hz

Strömförbrukning

5 A

Avfallshantera hängmanöverdon

När hängmanöverdonet ska avfallshanteras:

  1. Iaktta lokala föreskrifter för avfallshantering och återvinning.
  2. Avfallshantera de olika komponenterna källsorterat på ett miljöriktigt sätt.
  • Avfallshantera elektronikkomponenter som elektronikskrot.
  • Avfallshantera kablar och anslutningar som elskrot.
  • Lämna höljet och plastdelar till återvinning.
  • Sortera metalldelarna som metallskrot.
elektrogesetz_muelleimer_ohne_balken_002
Den här produkten resp. elektriska utrustningen får inte slängas i hushållssoporna.

Montering och anslutning

Gäller för alla som arbetar med kranen innan den tas i drift.

Den driftansvarige ska utse personal med rätt behörighet för idrifttagningen.

Exempel på behöriga personer:

  • Personer som tillägnat sig omfattande kunskaper genom yrkesutbildning i maskinbyggnad och kranars elsystem.
  • Personer med tillräcklig erfarenhet av drift, montering och underhåll av kranar
  • Personer med omfattande kännedom om gällande relevanta tekniska regler, direktiv och säkerhetsföreskrifter.
  • Personer som utbildats regelbundet av ABUS.

ABUS övertar inget ansvar för skador som orsakats av felaktigt utförd idrifttagning eller av idrifttagning som utförts av ej kvalificerad personal.

Rekommendation från ABUS: Låt våra monteringsteam utföra idrifttagningen.

Anslutning av styrkabel och hängmanöverdon

Beroende på rådande förutsättningar kan hängmanöverdonet anslutas till det rörliga manöverdonet eller telfern (kättingtelfer eller lintelfer). Följande avsnitt visar hur det ansluts till det rörliga manöverdonet. Tillvägagångssättet för att ansluta det till telfern är i stort sett identiskt.

Ansluta styrkabeln till det rörliga manöverdonet

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Schwenkkran VS\Steuerleitung an VFS anschließen 3.JPG
Kontakt med bajonettfattningKopplingsdosa
  1. Sätt in styrkabelns kontakt med bajonettfattning i kopplingsdosan på styrvagnen. En skåra gör att kontakten med bajonettfattning bara kan anslutas i ett läge.
  2. Skjut på och vrid bajonettmuttern.

Ansluta hängmanöverdon till styrkabel

Bajonettmutter

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Bajonettmutter auf Schlauchsteuerleitung zurückziehen 3.JPG
Kontakt med bajonettfattning

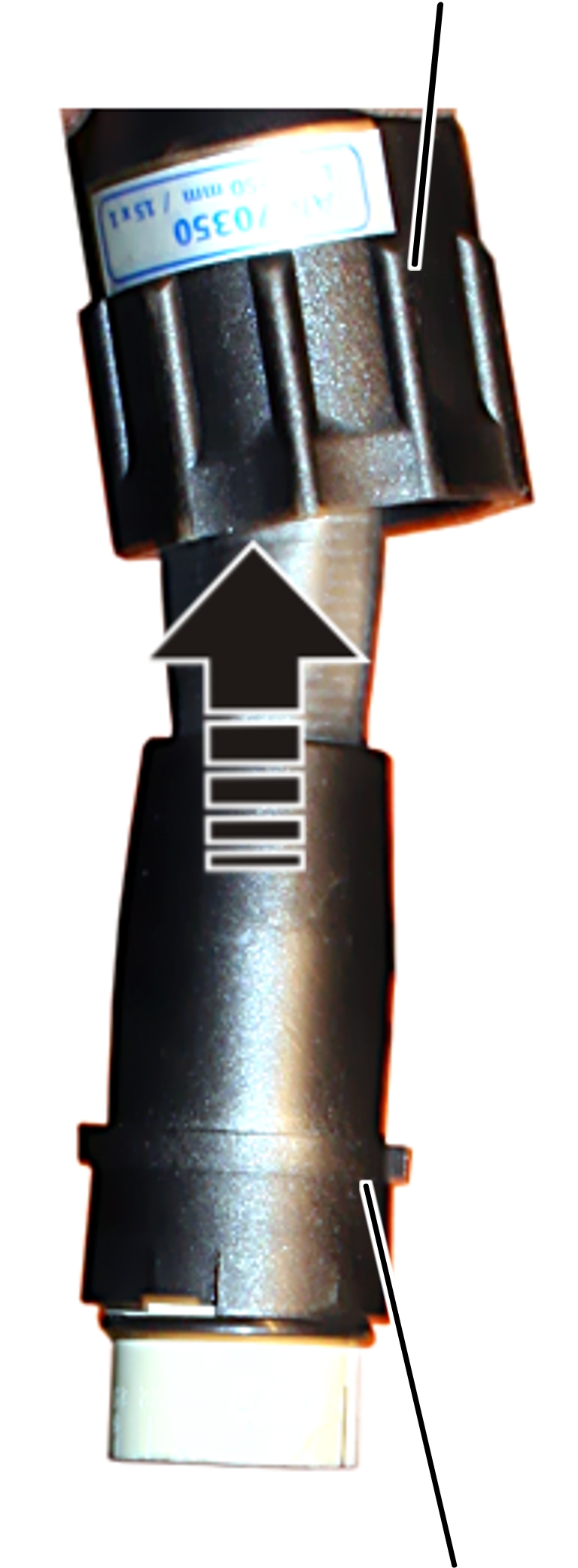

  1. Dra tillbaka bajonettmuttern till styrkabeln.

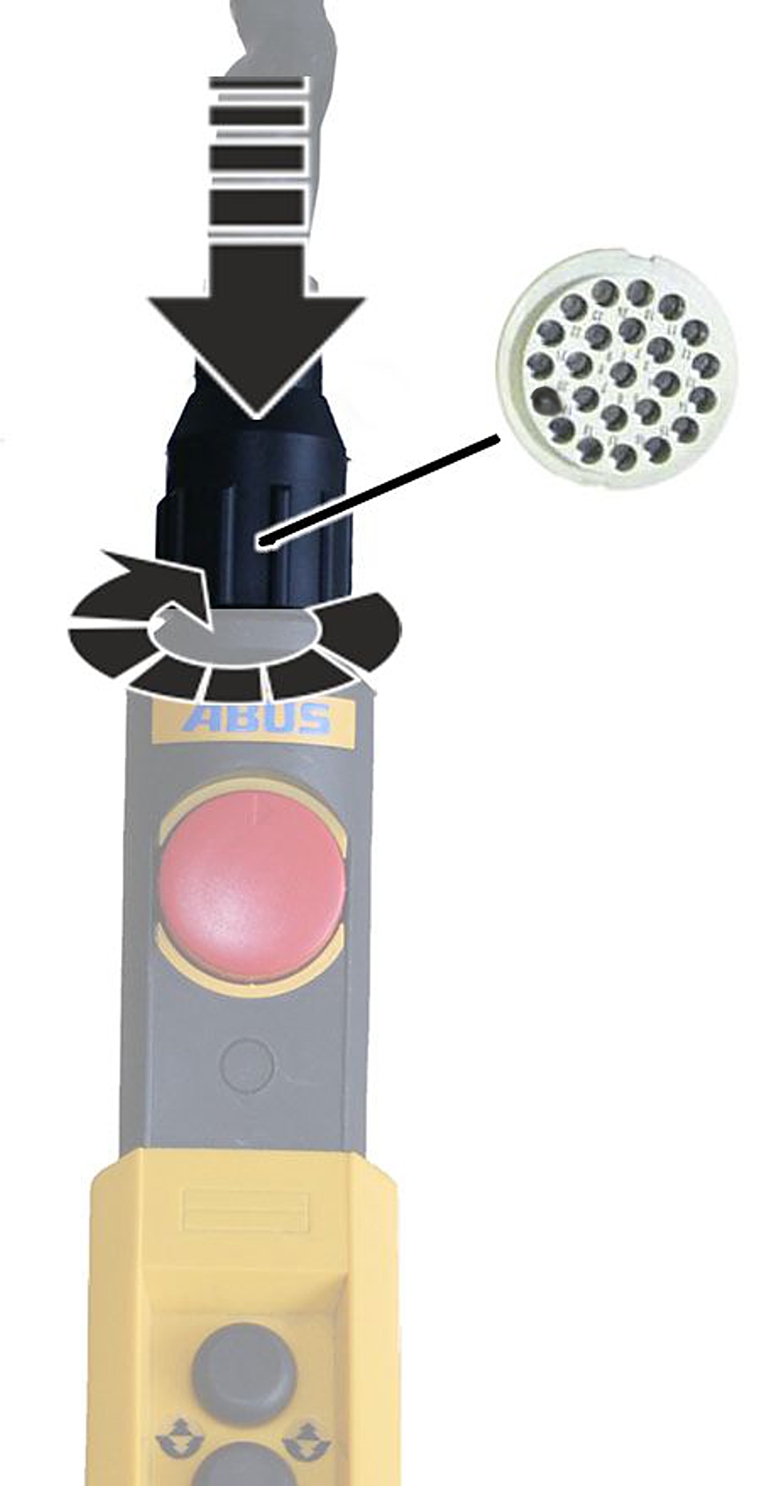

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Hängetaster an Schlauchsteuerleitung anschließen 3.jpg
  1. Sätt in in kontakten med bajonettfattning i bajonettkopplingen.
  2. Skjut på och vrid bajonettmuttern.

Ansluta reservkabel

Om kontakt 24 på hylsdelen inte är upptagen ska ett kodstift sättas i vid denna position. Kodstiftet förhindrar att en styrkabel med ett hängmanöverdon med direktstyrning (HT–D) ansluts till en styrkabel med kontaktorstyrning.

Endast för kontaktorstyrning

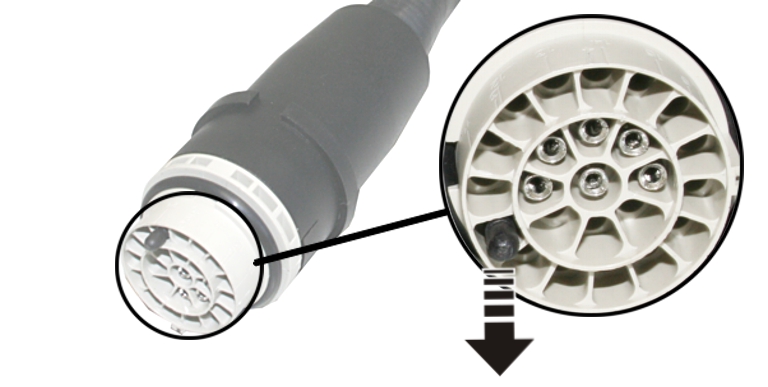

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Codierstift entfernen 3.jpg
  1. Ta bort kodstiftet med en tång.
Endast för direktstyrning
  1. Använd en tång och bryt bort kodstiftet vid den markerade förutbestämda brytpunkten.
  1. Kodstiftet kan inte längre avlägsnas. Det förhindrar att styrkabeln kan anslutas till en kran med kontaktorstyrning.

Användning

Gäller för alla som lyfter last med, eller arbetar i närheten av kranen

Läs och följ även alltid anvisningarna i produkthandboken till hela kranen! De här anvisningarna kompletterar de andra produkthandböckerna.

Säkerhetsanvisningar

Beakta de här anvisningarna för säkert handhavande av kranen. Särskilda risker anges alltid i de avsnitt där risksituationerna beskrivs.

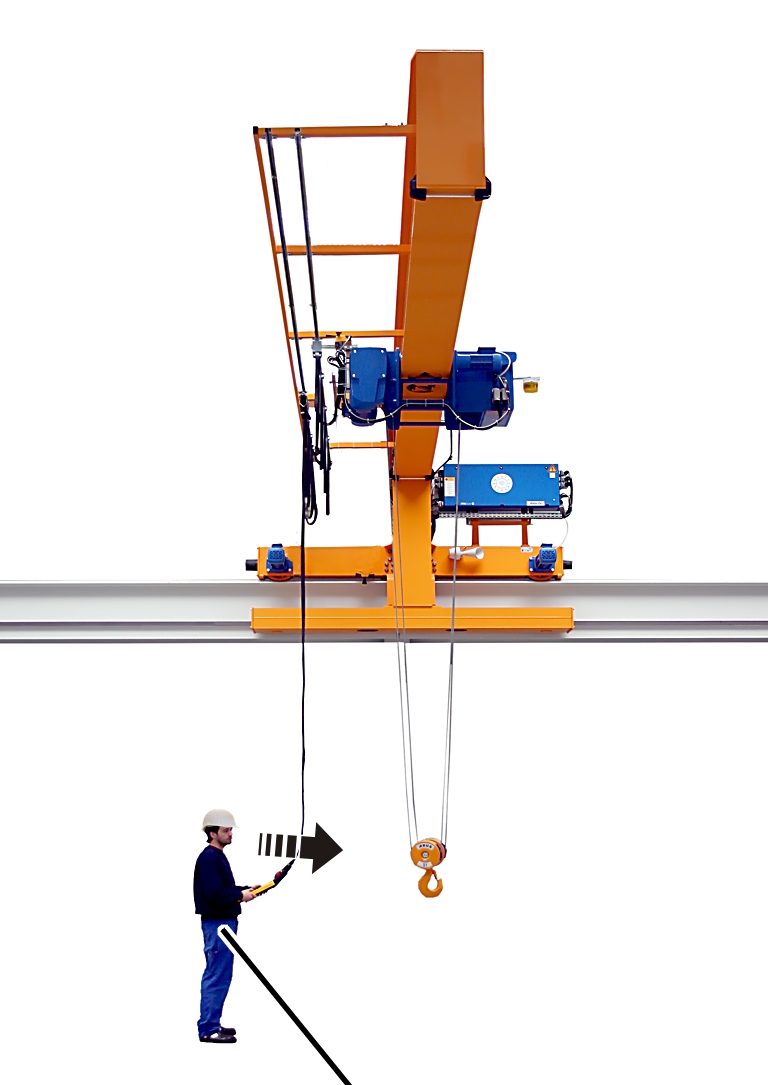

Manövrering av kranen med hängmanöverdon

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Blickrichtung 3.jpg
Blickriktning
  1. Ta tag i hängmanöverdonet.
  2. Håll hängmanöverdonet i handen och vänd dig så att du tittar i kranens riktning.
  • Detta är den bästa positionen för manövrering av kranen.

I den här positionen stämmer riktningsmärkena (pilarna) på hängmanöverdonet överens med kranens och telferns körriktning.

Riktningsmärken för åkvagnsförflyttning

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Allgemein\Fahrtrichtungsschild mit ABURemote 3.jpg
Riktningsmärken för åkvagnsförflyttning
  1. Välj en egen position så hängmanöverdonets riktningsmärken överensstämmer med riktningsmärkena på kranen.
  • Oberoende av hur man själv står anger riktningsmärkenas färg (gula och svarta pilar) alltid kranens och telferns körriktning.
  1. Iaktta riktningsmärkena.

Kontroller före arbetet och tillkoppling

Kontrollera följande punkter före arbetet med kranen. Om skador eller problem fastställs: arbeta inte med kranen, informera dina arbetskamrater och chefer.

Återställa nödstoppsknappen

Nödstoppsknapp

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Kettenzug\Einschalten 3.jpg
  1. Vrid nödstoppsknappen ett kvarts varv medsols.
  2. Kranen kan nu användas.

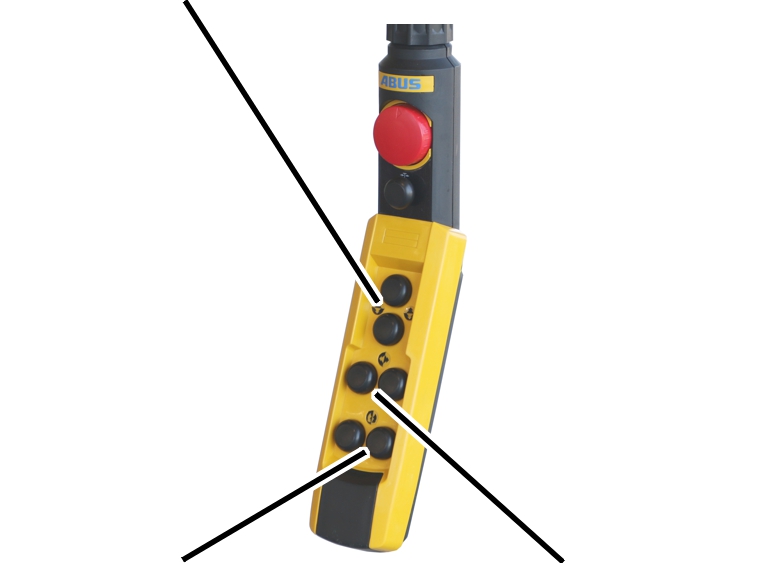

Lyft och sänkning, krankörning, åkvagnsförflyttning

För acceleration och bromsning av kranen används tvålägesknappar på hängmanöverdonet för alla kranaxlar.

Knapp för lyft och sänkning

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Hängetaster bedienen 3.jpg
Knapp för krankörningKnapp för
åkvagnsförflyttning
  1. Se produkthandboken Manövrera.

Manövrera kranen med två telfrar

Endast för kran med åkvagnsval

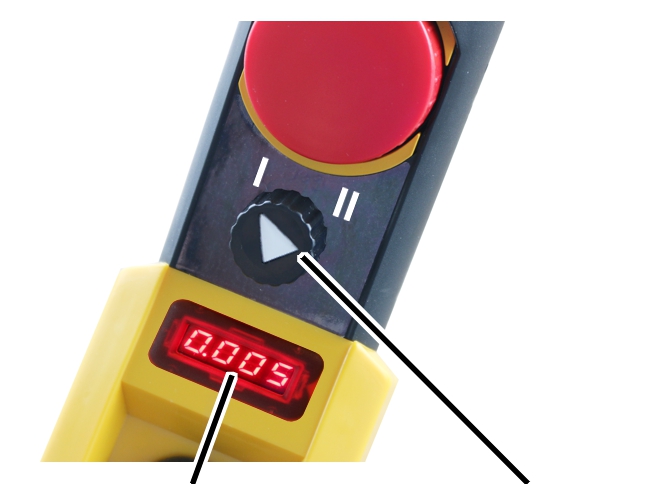

På en kran med åkvagnsval går det att växla mellan telfer I telfer II.

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Hängetaster Katzwahl 3.jpg
Lastindikering på hängmanöverdonetLägesvred
  1. Vänta tills kranen står still.
  2. Ställ lägesvredet på telfer I för att välja telfer I och ställ lägesvredet på telfer II för att välja telfer II.
  1. Vid lastindikering på hängmanöverdonet: På displayen visas lasten för vald telfer.
  2. Tryck på knapparna för lyft, sänkning och åkvagnsförflyttning för att manövrera den valda telfern.

Växla till gemensam drift

På en kran med åkvagnsval och gemensam drift kan man, förutom att växla mellan telfer I och telfer II, växla till gemensam drift med båda telfrarna.

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Hängetaster gemeinsamer Betrieb 3.jpg
Lastindikering på hängmanöverdonetValomkopplare
  1. Vänta tills kranen står still.
  2. Ställ lägesvredet på telfer I+II.
  1. För lastindikering på telfrarna: På telfrarnas displayer visas telfrarnas enskilda last.
  2. För lastindikering på kranen: På displayen visas den totala lasten (summan av lasterna).
  1. Tryck på knapparna för lyft, sänkning och åkvagnsförflyttning för att manövrera telfer I och II samtidigt.

Lastindikering och tara

Endast för lastindikeringssystem MED tara

Detta avsnitt gäller endast för ett hängmanöverdon med lastindikering och tara-funktion.

Tara

Kranens lastindikering kan nollställas med tara. Det gör det möjligt att mäta skillnaden, t.ex. så att ett lyftverktygs (t.ex. travers) vikt inte vägs.

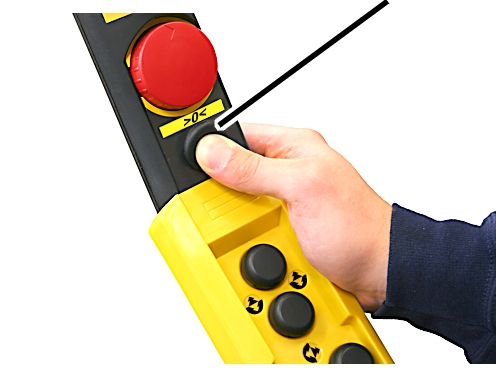

Knapp ”Tara”

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Sicherheit Bedienen - Tara 3.jpg
  1. Tryck ned taraknappen ca en sekund.
  2. Lastindikeringen nollställs.

Återställa tara:

  1. Tryck på taraknappen igen.
  1. Det ursprungliga värdet visas igen på lastindikeringen.

Aktivera och stänga av precisionslyft

Endast vid precisionslyft

Detta avsnitt gäller bara om lintelfern kan utföra lyft-/sänkrörelsen med funktionen precisionslyft.

Aktivera och stänga av precisionslyft

  1. Vänta tills kranen står still.
  2. Slå på eller stäng av precisionslyft med lägesvredet.
  1. Vänta ca 2 sekunder tills precisionslyften aktiveras eller stängs av.

Underhåll

Gäller för alla som underhåller, reparerar eller bygger om kranen.

Den driftansvarige ska utse personal med rätt behörighet för underhållet.

Exempel på behöriga personer:

  • Personer som tillägnat sig omfattande kunskaper genom yrkesutbildning i maskinbyggnad och kranars elsystem.
  • Personer med tillräcklig erfarenhet av drift, montering och underhåll av kranar
  • Personer med omfattande kännedom om gällande relevanta tekniska regler, direktiv och säkerhetsföreskrifter.
  • Personer som utbildats regelbundet av ABUS.

ABUS övertar inget ansvar för skador som orsakats av felaktigt utfört underhåll eller av underhåll som utförts av ej kvalificerad personal.

Rekommendation från ABUS: Låt ABUS-service utföra underhållet.

Använd endast ABUS originalreservdelar. Annars upphör garantin att gälla.

Säkerhetsanvisningar för underhållsarbeten

Följande säkerhetsanvisningar ska beaktas vid alla underhållsarbeten på kranar med ABURemote:

  • Stäng av nätbrytaren. Säkra brytaren så att den inte kan slås på av misstag.
  • Koppla bort frånskiljaren från kopplingsdosan på kontaktorskåpet till kranen. Säkra kopplingsdosan med ett hänglås så att frånskiljaren inte kan anslutas av misstag.
  • Använd lämplig lyftplattform och passande fallskydd.
  • Spärra av ett tillräckligt stort arbetsområde omkring lyftplattformen.
  • Stäng av övriga kranar på kranbanan eller kranar som finns över eller under den kran som ska underhållas. Säkra brytarna så att de inte kan slås på av misstag. Annars kan andra kranar välta plattformen eller köra mot kranen som ska åtgärdas.
  • Informera alla personer som befinner sig i närheten om att underhållsarbeten ska utföras.
  • Arbeten på kranens elsystem får endast utföras av behörig elektriker!
  • Det tillförs fortfarande hög spänning till kontaktorskåpen efter att nödstoppsknappen tryckts in. Denna spänning kan leda till dödsfall

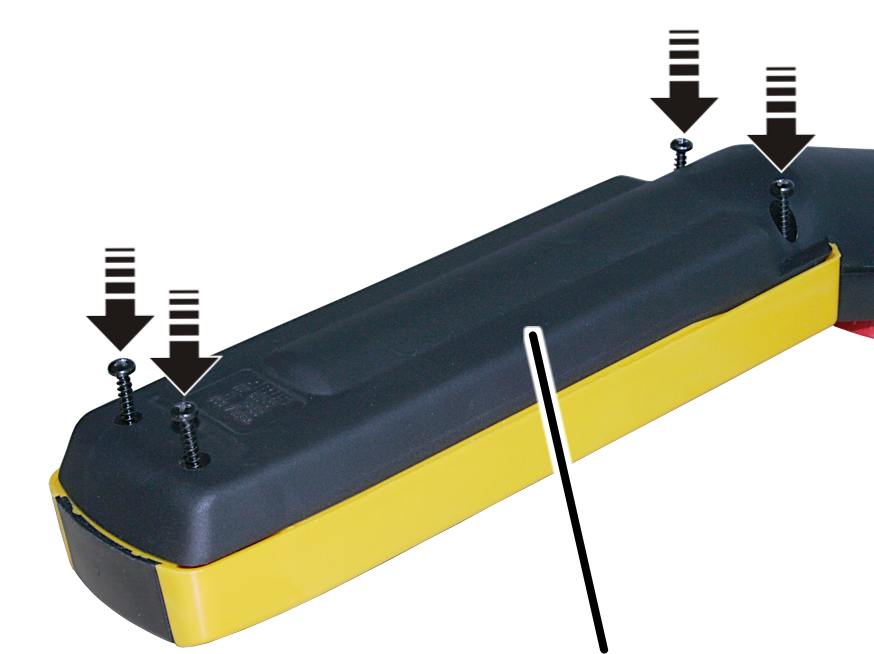

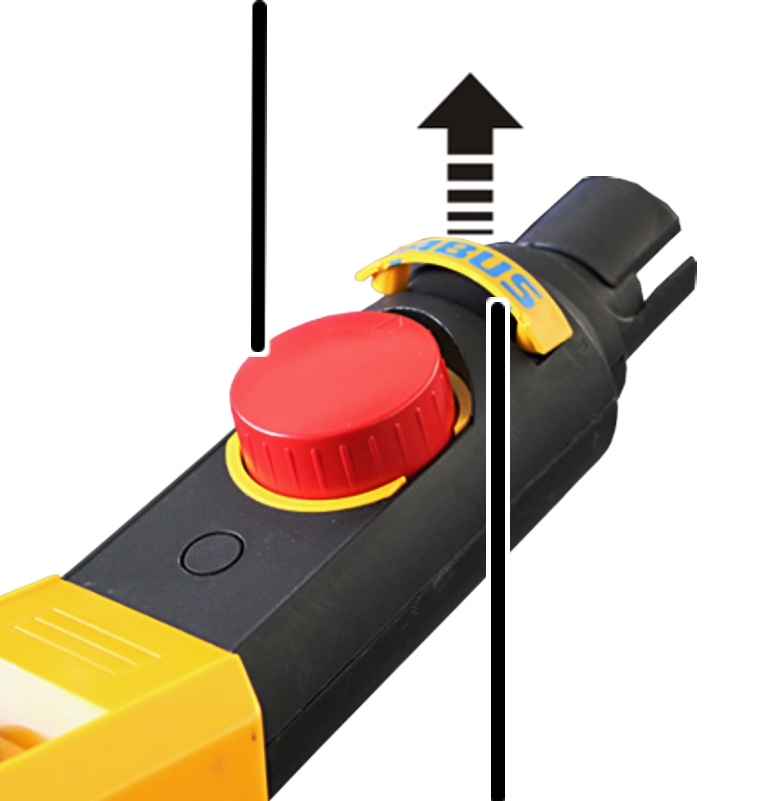

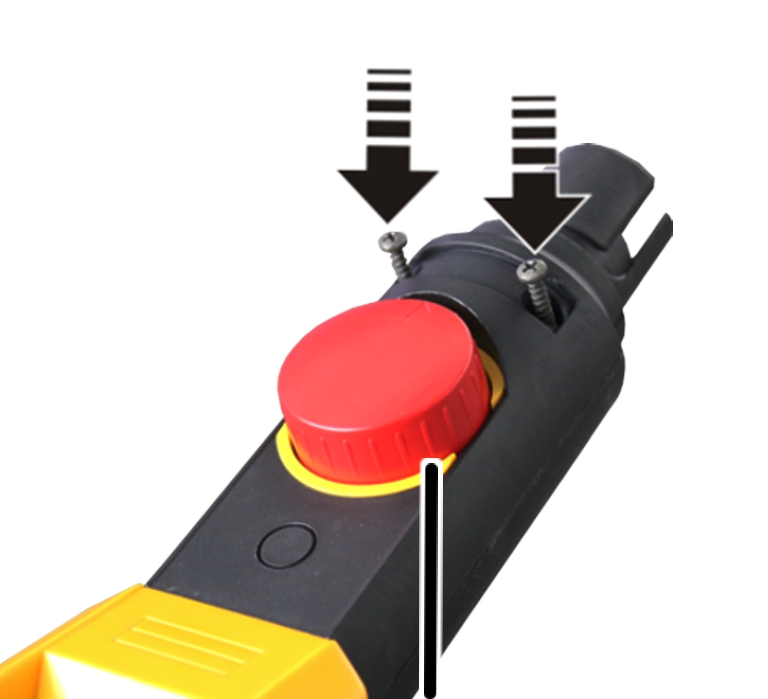

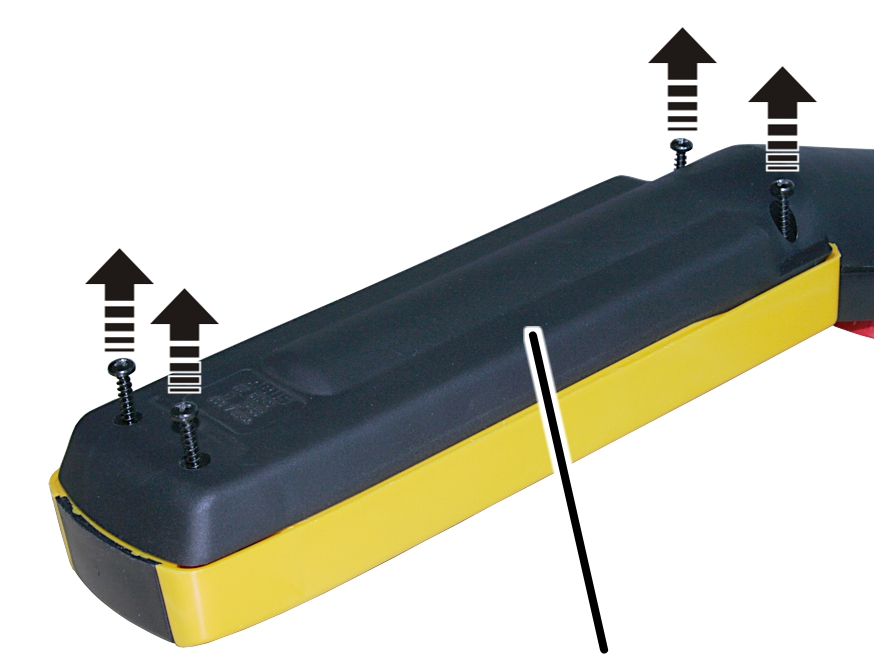

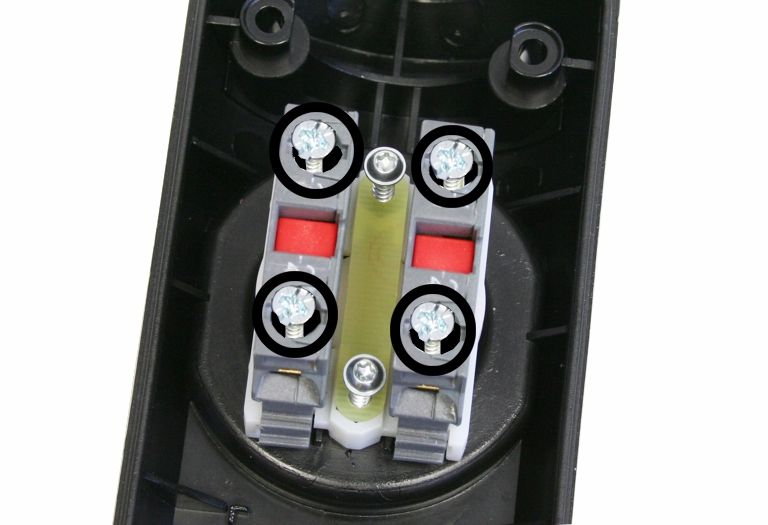

Öppna och stänga hölje

  1. Skjut på och vrid bajonettmuttern.
  2. Lossa hängmanöverdonet från styrkabeln.

Öppna höljet

Nödstopp

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Gehäuse öffnen 3.jpg
ABUS-skylt
  1. Lyft ut ABUS-skylten ur nödstoppskåpan.
  2. Lossa de frilagda gängformande skruvarna (2 st.) under ABUS-skylten.
U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Unterschale lösen 3.jpg
Kapslingens underdel
  1. Lossa de gängskärande skruvarna (4 st.) på kapslingens underdel.
  2. Separera kapslingens underdel och överdel.

Stänga höljet

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Gehäuse schließen 3.jpg
Nödstopp
  1. Skruva dit nödstoppskåpan med gängskärande skruvar 3 x 25 mm (2 st.). 0,8 Nm.
U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Unterschale festschrauben 3.jpg
Kapslingens underdel
  1. Skruva fast kapslingens underdel med gängskärande skruvar 3,5 x 25 mm (4 st.). 0,8 Nm.
  2. Sätt in ABUS-skylten ovanför nödstoppet i nödstoppskåpan.

Använda reservstyrning

Endast för hängmanöverdon som reservstyrning

Om kranen är utrustad med ett hängmanöverdon som reservstyrning kan hängmanöverdonet användas om radiostyrningen inte är tillgänglig.

Blinduttag

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Hängetaster als Ersatzsteuerung 3.jpg
Kontaktorskåp till kran
  1. Lossa mottagarens anslutningskabel på styrningen.
  2. Lossa det rörliga manöverdonets anslutningskabel från blinduttaget och sätt i den i kranstyrningen.
  3. Sätt i mottagarens anslutningskabel i blinduttaget.
  4. Placera hängmanöverdonet med styrkabeln i arbetsområdet.
  5. Sätt i hängmanöverdonets styrkabel i det rörliga manöverdonet.
Endast vid användning av ABUControl

När kranen används med hängmanöverdon som reservstyrning aktiveras den steglösa rörelsestyrningen oavsett vad som ställts in i KranOS.

Dra ut mottagarens kopplingskontakt

Hylslist X2

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\ABUControl\Notsteuerung abziehen 3.jpg
  1. Öppna kontaktorskåpet till kranen.
  2. Sök efter hylslist X2.
  3. Dra bort hylslisten.

Ansluta hängmanöverdonets kopplingskontakt

Hylslisterna till hängmanöverdonet finns redan i kranens kontaktorskåp.

Hylslist X2 12

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\ABUControl\Notsteuerung einstecken 3.jpg
Hylslist X2 11Hylslist X2 13
  1. Ansluta hängmanöverdonets hylslist:
  • Hylslist X2 11 (plint 1 till 5)
  • Hylslist X2 12 (plint 6 till 15)
  • Hylslist X2.13 (plint 16 till 27. Beroende på kranens utrustning finns endast några (eller inte samtliga) av de här beskrivna plintarna)
  • Hylslist X2.14 (plint 28 till 38. Beroende på kranens utrustning finns endast några (eller inte samtliga) av de här beskrivna plintarna, eller det finns ingen hylslist alls)

Tillbehör som kan levereras

Reserv-delssats

Artikelbeteckning

Artikel-nummer

Förkorta/
förlänga styrkabel

Förkortning styrkabel

308859

Förbindningselement för anslutning av styrkablar

102282

Montera extra
draga-vlastning

Infästning dragavlastning komplett (sats) (endast för kättingtelfer)

109795

Dragavlastningslina 3 mm

572

Montera lägesvred/
vridknapp

Knappmodul lägesvred
0-1-2/2 växlare

102271

Knappmodul lägesvred
1-0-2/2 växlare

102272

Knappmodul vridknapp
1-0-2/2 växlare

102273

Montera ytterligare knapp

Knappmodul knap
1-stegs/2 växlare

102274

Montering av last-indikatorn

Indikeringsenhet 4-sifffrig

102279

Montera nyckel-
brytare/
nyckel-
reglage

Nyckelbrytare, med spärrläge i nollställning. Nyckel kan dras ut på vänster sida, 1 stängningsanordning,
1 öppningsanordning

102276

Nyckel för nyckelbrytare nr 311

26486

Nyckelbrytare med spärrläge i nollställning
2-stegs spärrläge. Kan dras ut på vänster och höger sida
1 stängningsanordning, 1 öppningsanordning

102277

Nyckel för nyckelbrytare nr 320

26487

Nyckelreglage med återgång från nollställning, nyckel kan dras ut på vänster sida 1, stängningskontakt,
1 öppningskontakt

102278

Nyckel för nyckelreglage nr 311

26486

Montera kontroll-
lampa

Kontrollampa 110 V–230 V för ABUS-HT komplett

102280

Kontrollampa 48 V för ABUS-HT komplett

102281

Översikt åtdragningsmoment

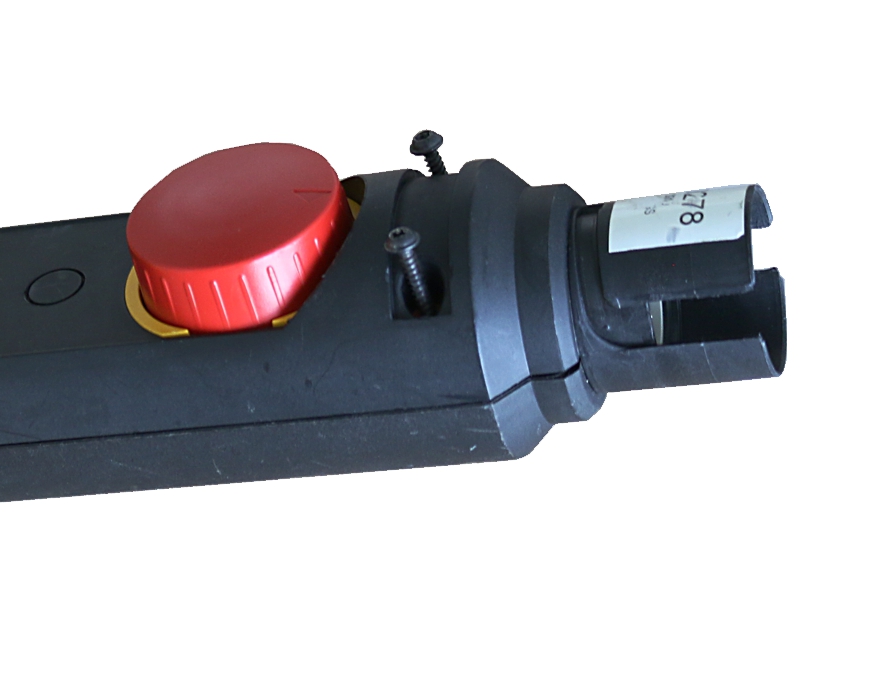

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Anziehdrehmomente Not-Halt-Schale 3.jpg

Utförande

Typ, storlek och längd

Antal

Åtdragnings-moment

HT D (direkt-
styrning)

Gängskärande skruvar 3 x 25 mm

2 st.

0,8 Nm

HT S (kontaktor-
styrning)

Gängskärande skruvar 3 x 25 mm

2 st.

0,8 Nm

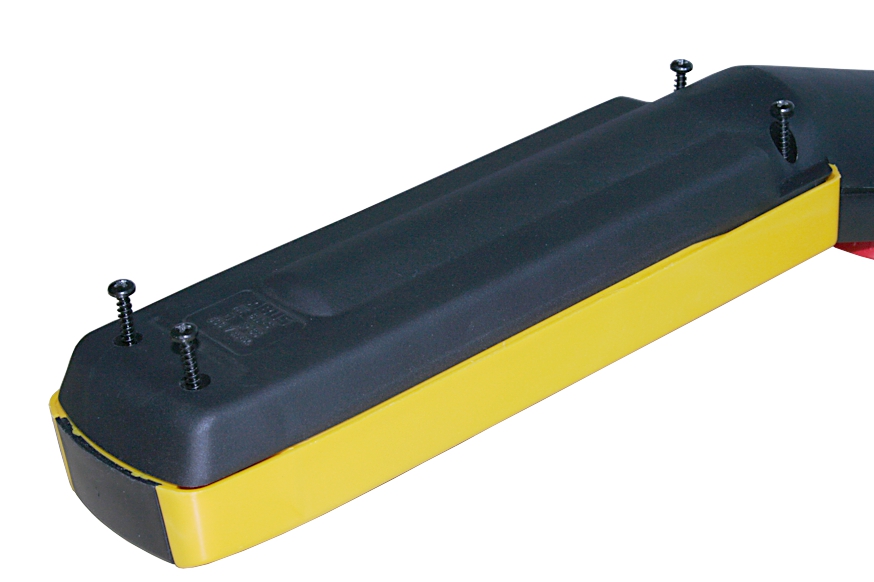

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Anziehdrehmomente Unterschale 3.jpg

Utförande

Typ, storlek och längd

Antal

Åtdragnings-moment

HT D (direkt-
styrning)

Gängskärande skruvar 3,5 x 25 mm

4 st.

0,8 Nm

HT S (kontaktor-
styrning)

Gängskärande skruvar 3,5 x 25 mm

4 st.

0,8 Nm

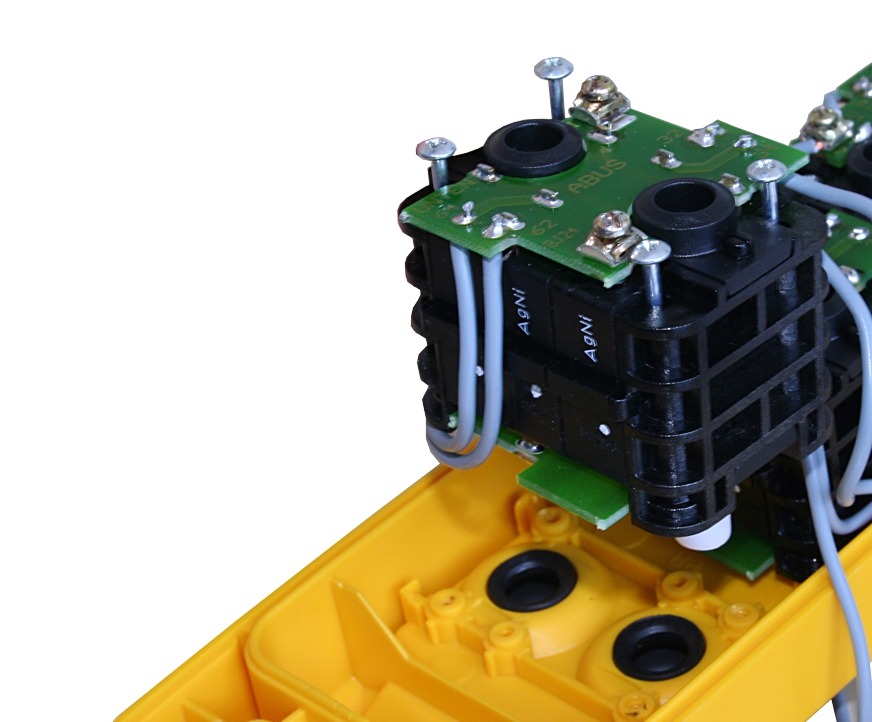

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Anziehdrehmomente Schaltblock 3.JPG

Utförande

Typ, storlek och längd

Antal

Åtdragnings-moment

HT D (direkt-
styrning)

Gäng-
skärande skruvar 2,5 x 41,7 mm

4 st. per knappmodul

0,4 Nm

HT S (kontaktor-
styrning)

Gäng-
skärande skruvar 2,5 x 28 mm

2 st. per knapp/
lägesvred

0,2 Nm

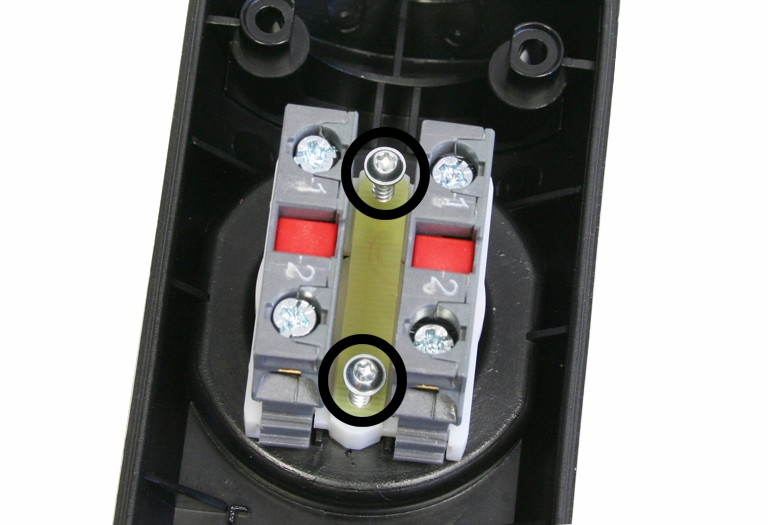

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Anziehdrehmomente Not-Halt-Taster 3.jpg

Utförande

Typ, storlek och längd

Antal

Åtdragnings-moment

HT D (direkt-
styrning)

Gängskärande skruvar 3 x 15 mm

2 st.

0,55 Nm

HT S (kontaktor-
styrning)

Gängskärande skruvar 3 x 15 mm

2 st.

0,55 Nm

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Anziehdrehmomente Klemmschrauben Leitungen Not-Halt-Taster 3.jpg

Utförande

Typ, storlek och längd

Antal

Åtdragnings-moment

HT D (direkt-
styrning)

Klämskruvar

2 st.

0,9 Nm

HT S (kontaktor-
styrning)

Klämskruvar

2 st.

0,9 Nm

Elscheman

Specialelscheman är tillgängliga via ABUS-service. Se ”ABUS-service”.

Förkortning

Beteckning

-A1

Huvudkretskort, direktstyrningens kretskort

-H32

Överlast

-S1

Nödstoppsknapp

-S11

Tuta

-S12

Telfer

-S13

Tandemstyrningen

-S21

Knapp för lyft

-S22

Taster för sänkning

-S31

Nödgränslägesbrytare

-S32

Tara

-S41

Knapp åkvagnsförflyttning åt höger

-S42

Knapp åkvagnsförflyttning åt vänster

-S61

Taster krankörning framåt

-S62

Knapp krankörning bakåt

-S85

Kranbelysning

-X2

Anslutning för hängmanöverdon

-X21

Anslutning för lyftmotor

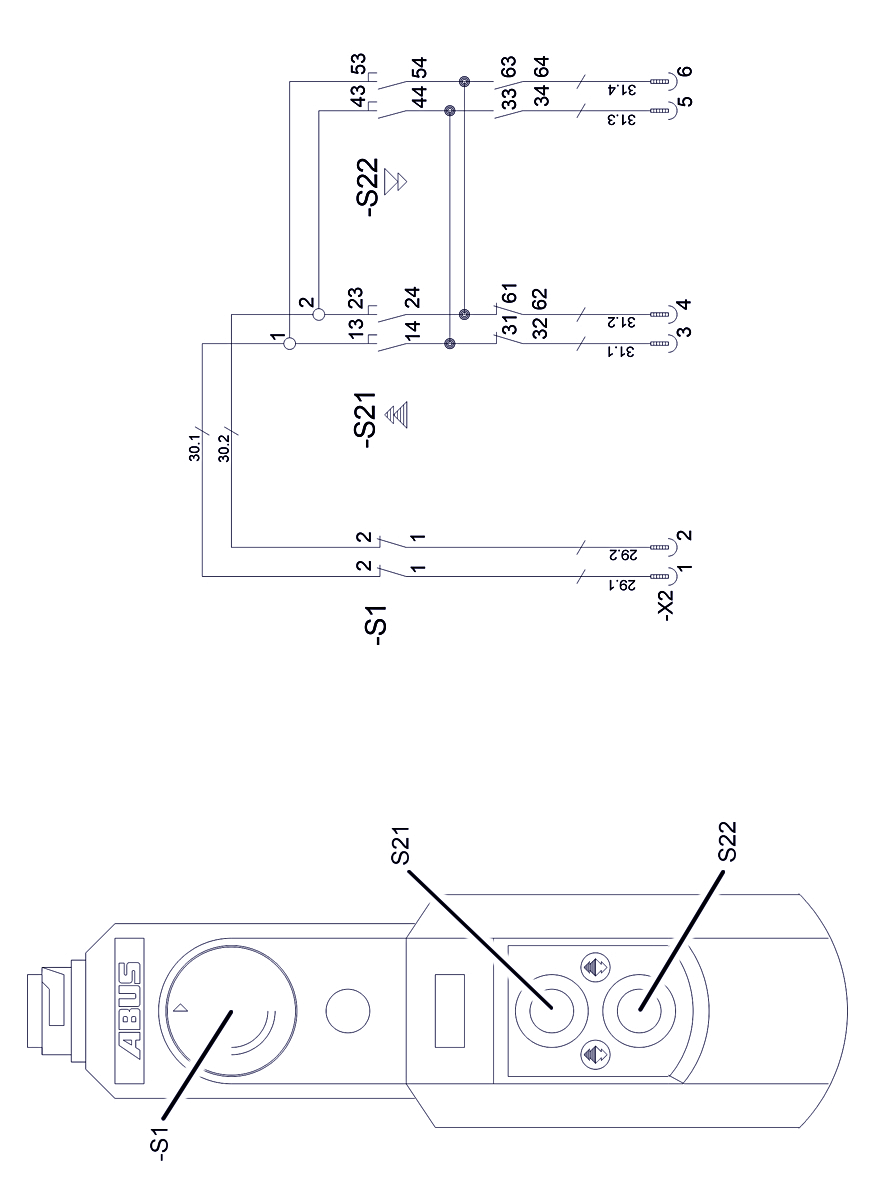

HT211 Direktstyrning (N200) – kopplingsschema

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Stromlaufplan Direktsteuerung (HT211D N200) 3.jpg

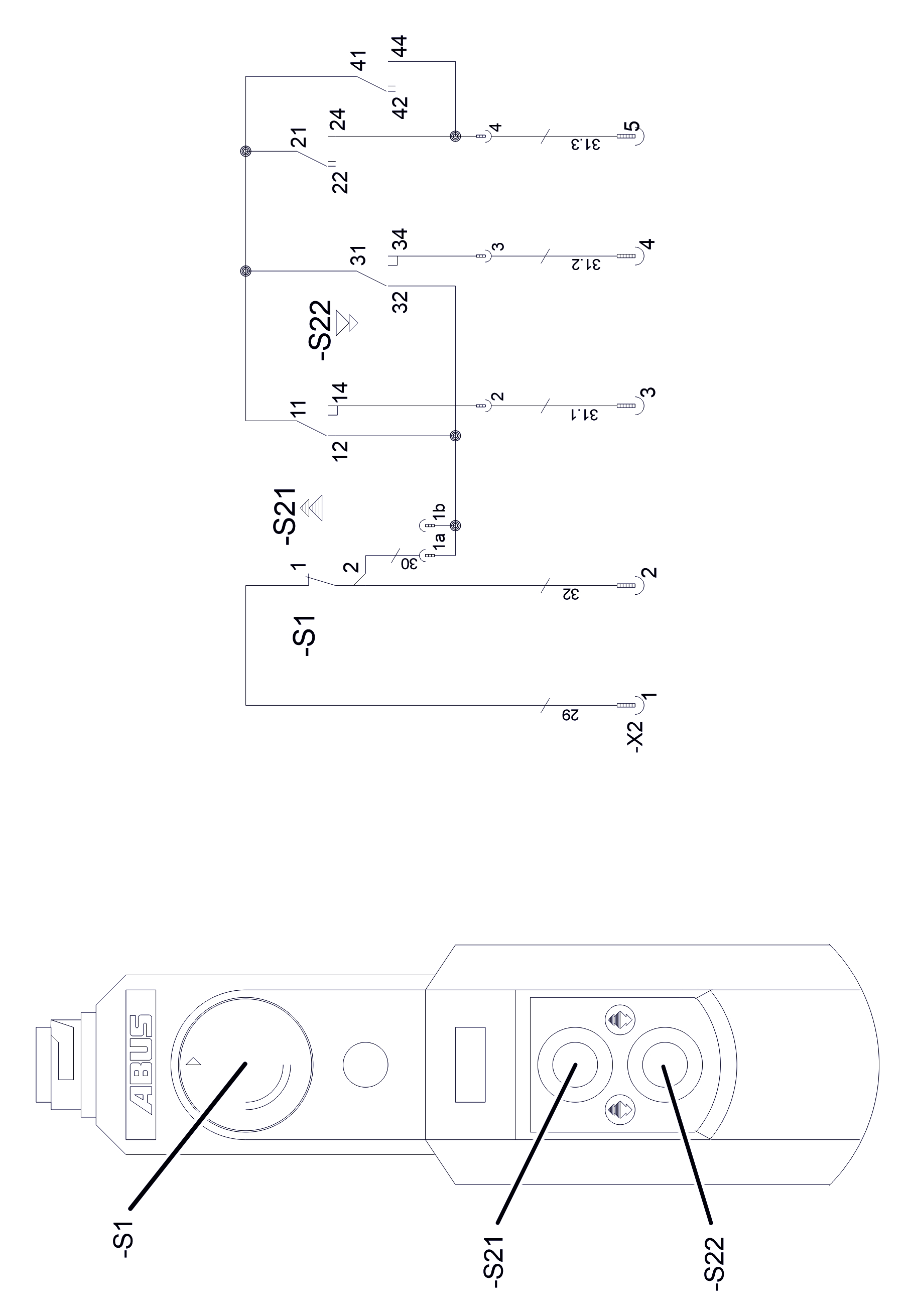

HT211 Elektronisk styrning (N200) – kopplingsschema

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Stromlaufplan Elektroniksteuerung (HT211S N200) 3.jpg

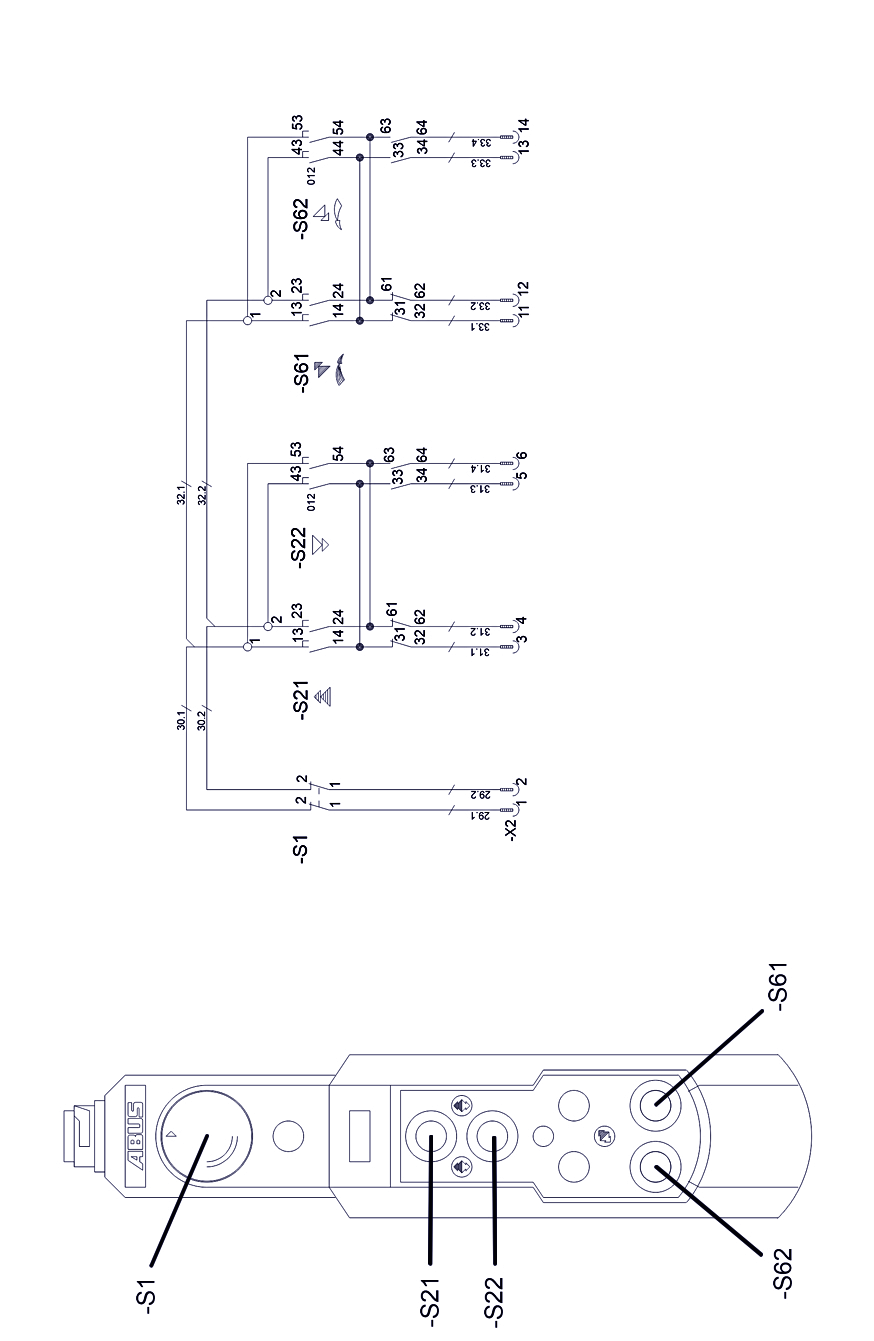

HT611 Direktstyrning (N202K/S) – kopplingsschema

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Stromlaufplan Direktsteuerung (HT611D N202K,S) 3.jpg

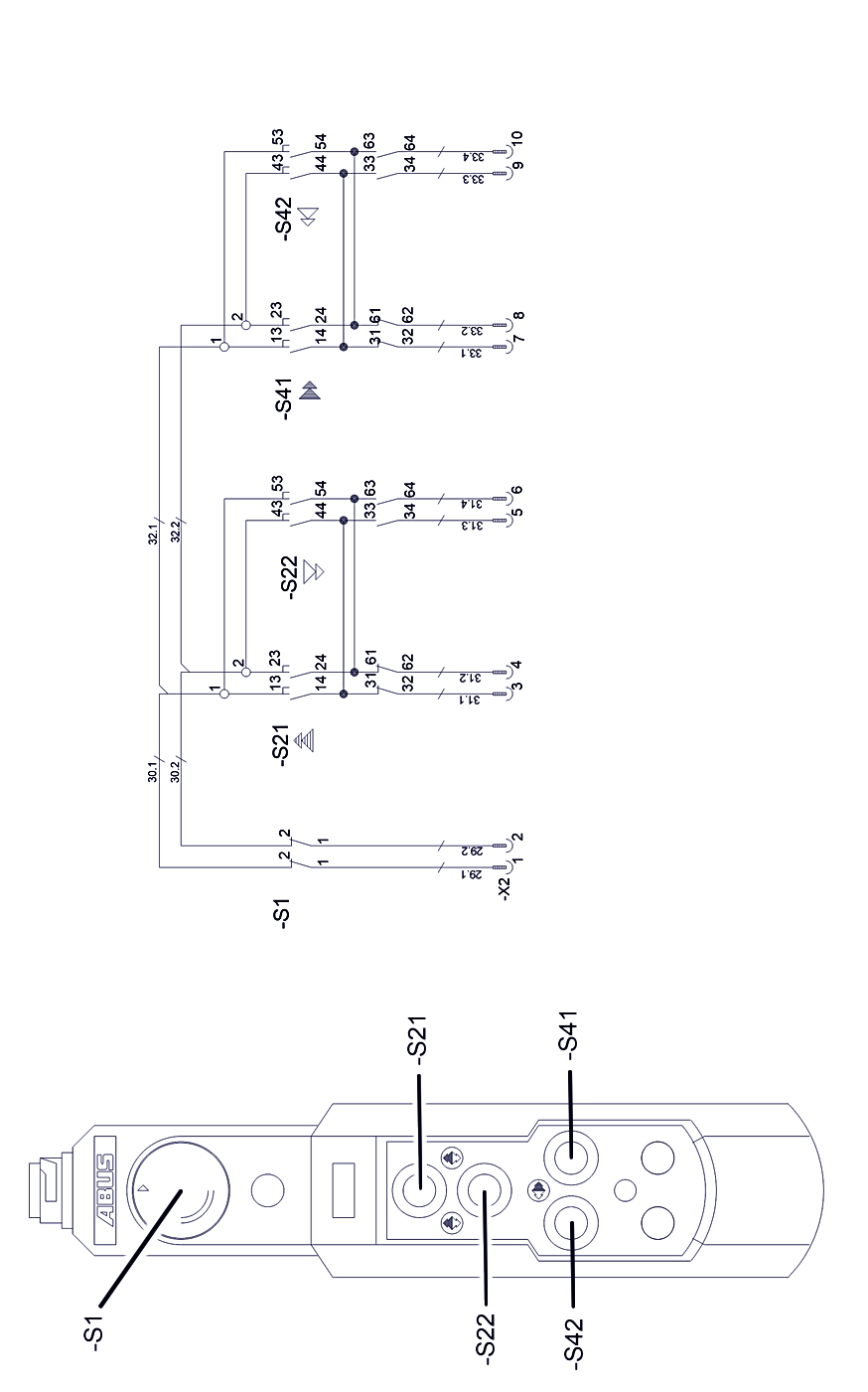

HT611 Direktstyrning (N220) – kopplingsschema

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Stromlaufplan Direktsteuerung (HT611D N220) 3.jpg

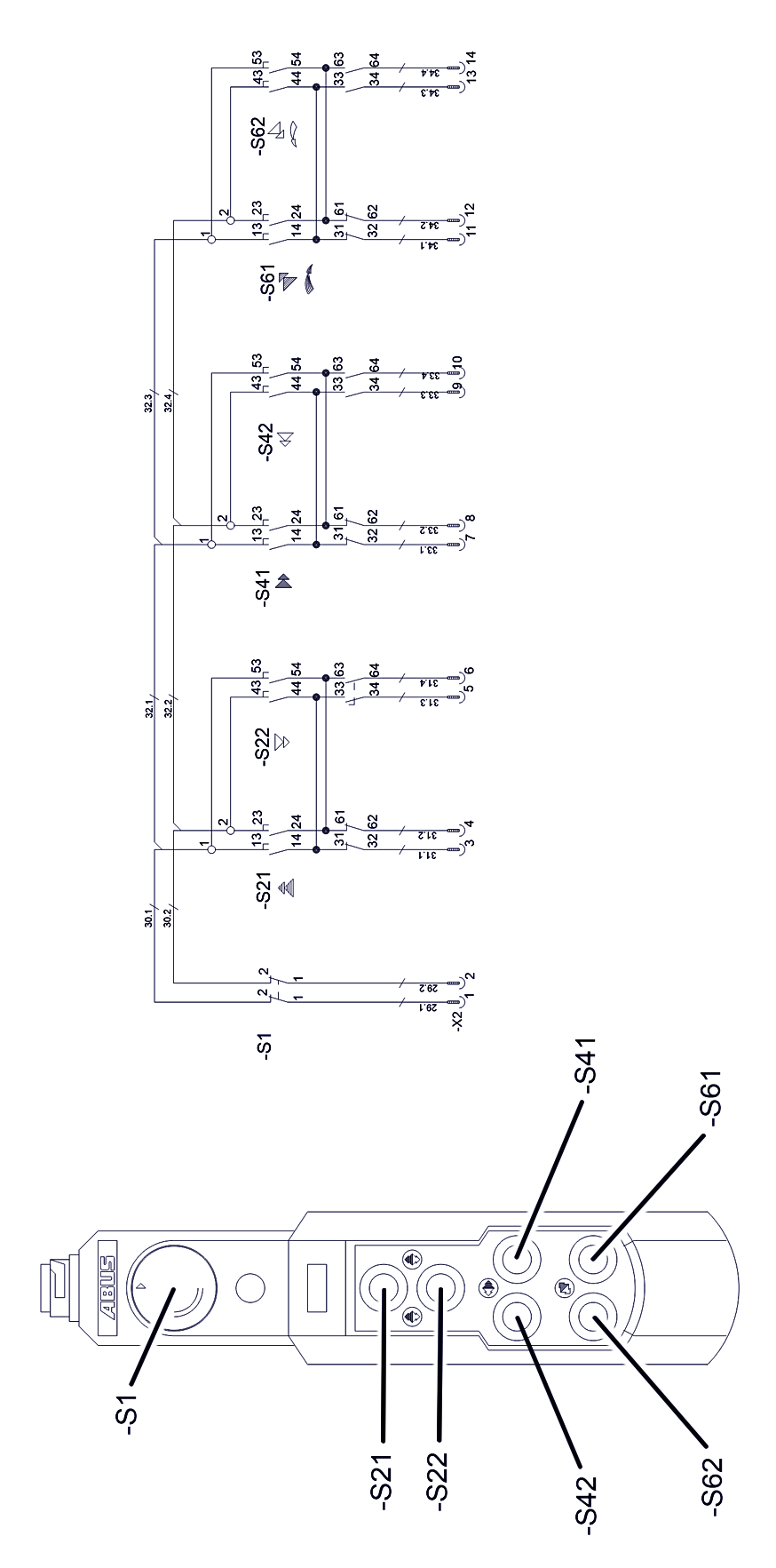

HT611 Direktstyrning (N222K/S) – kopplingsschema

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Stromlaufplan Direktsteuerung (HT611D N222K,S) 3.jpg

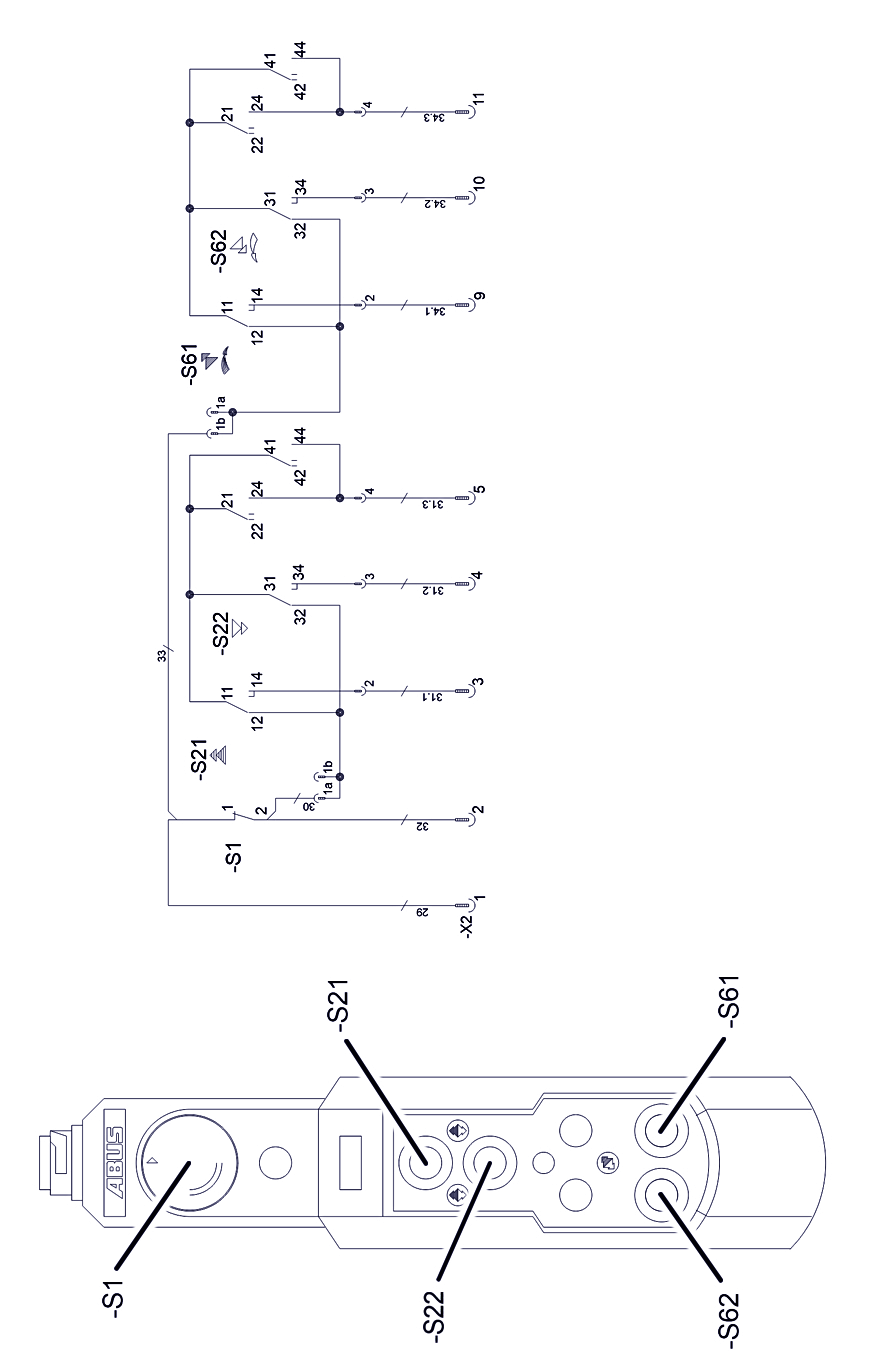

HT611 Elektronisk styrning (N202K/S) – kopplingsschema

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Stromlaufplan Elektroniksteuerung (HT611S N202K,S) 3.jpg

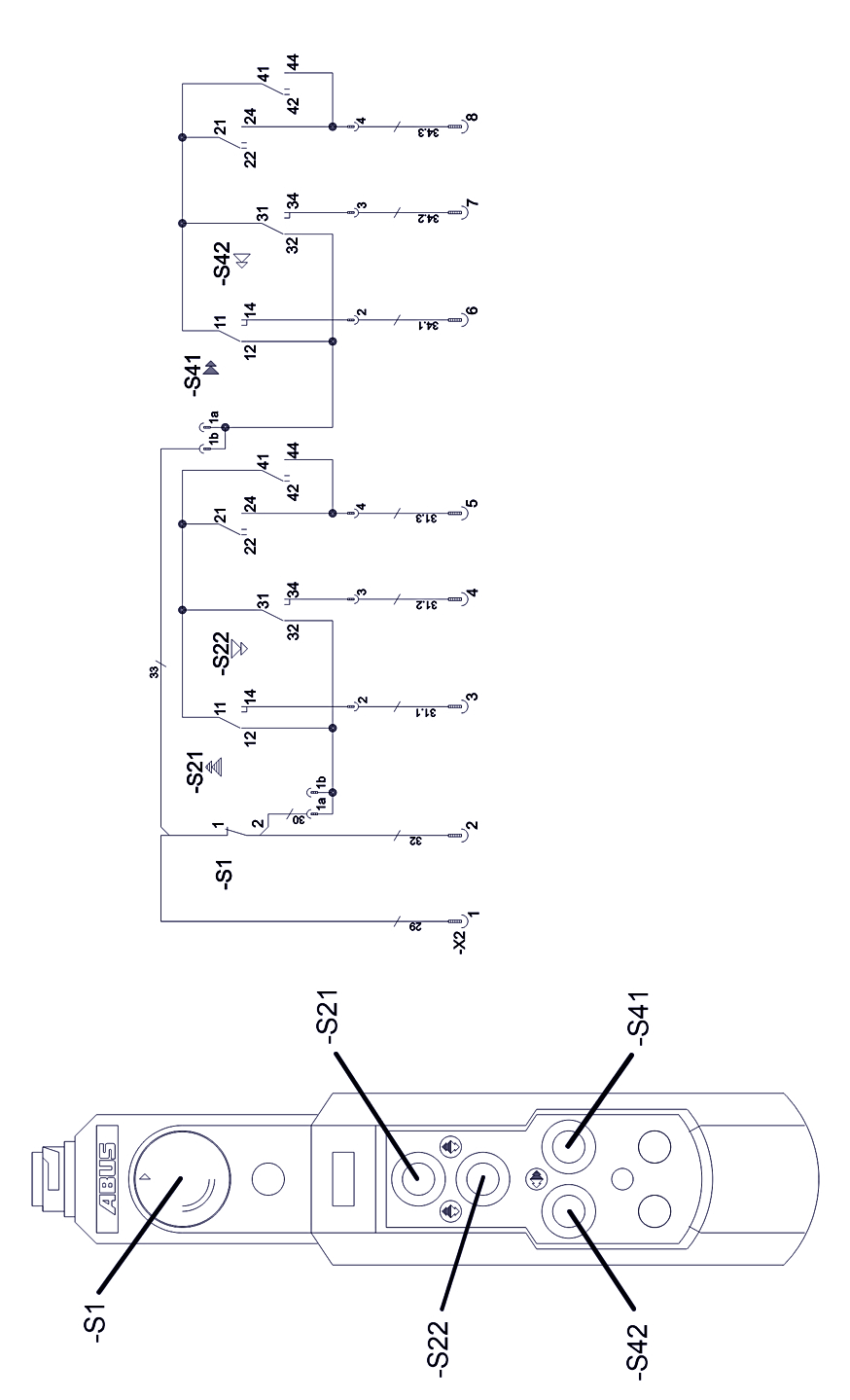

HT611 Elektronisk styrning (N220) – kopplingsschema

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Stromlaufplan Elektroniksteuerung (HT611S N220) 3.jpg

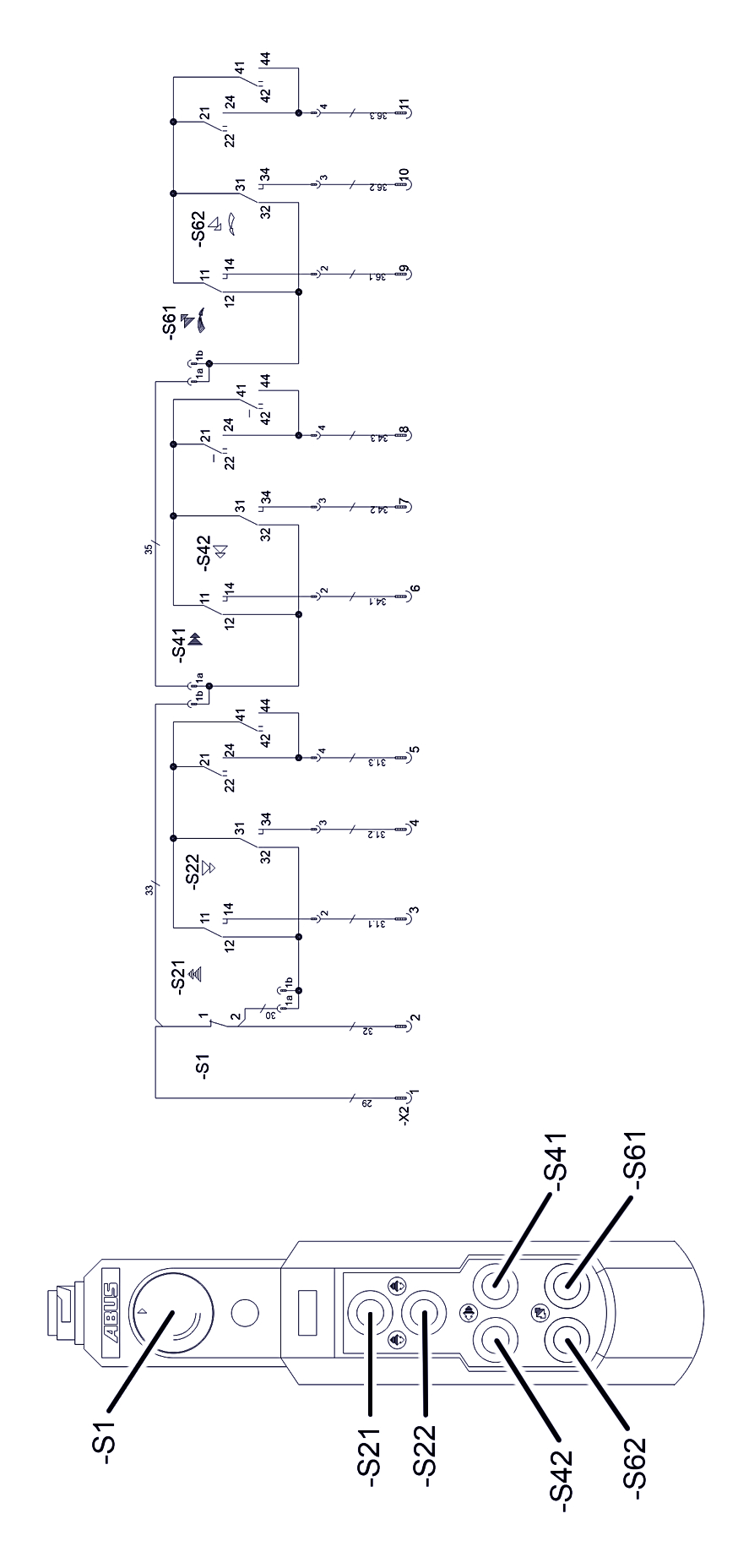

HT611 Elektronisk styrning (N222K/S) – kopplingsschema

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Stromlaufplan Elektroniksteuerung (HT 611S N222K,S) 3.jpg

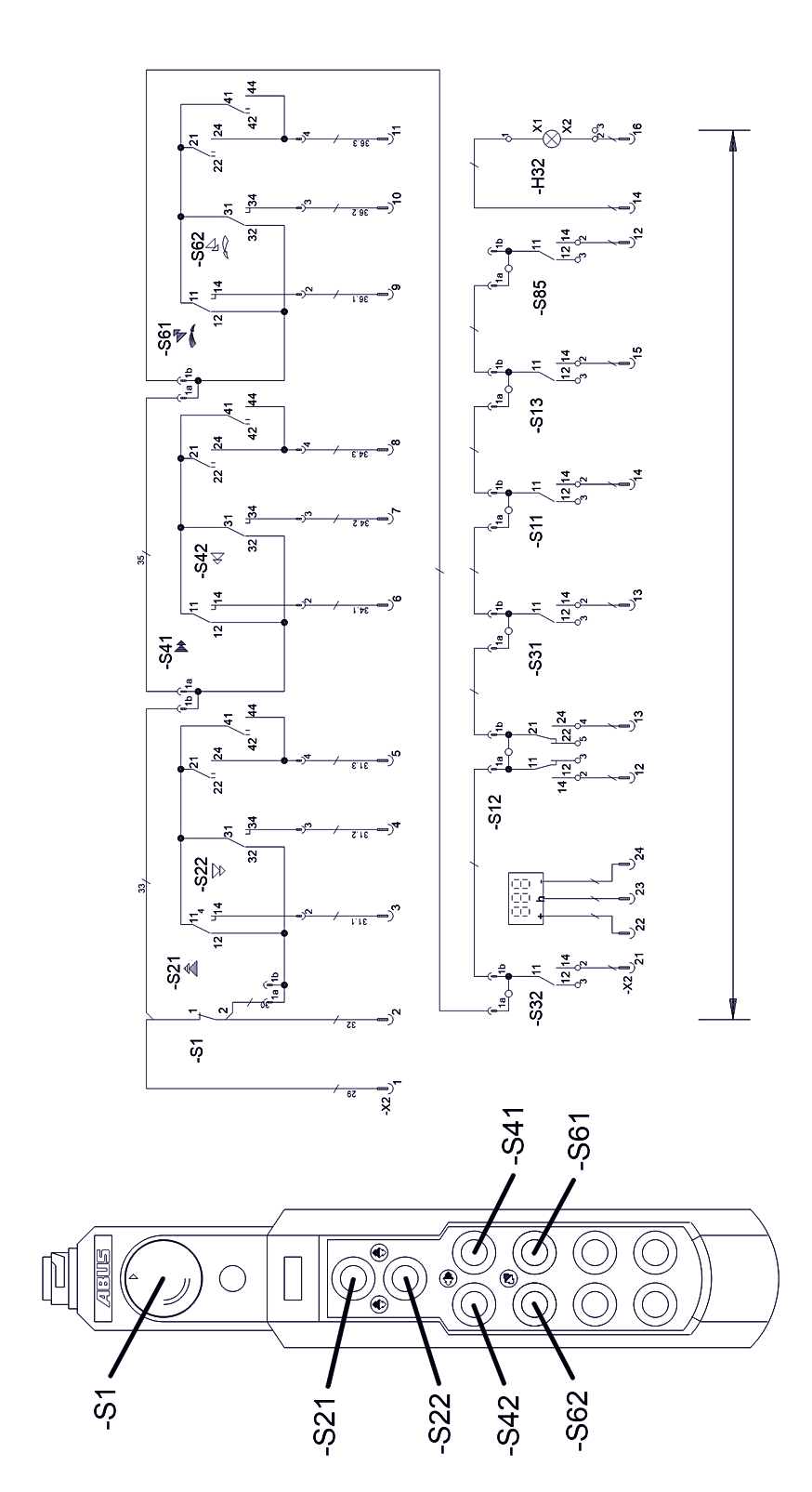

HT1011 Elektronisk styrning (N222K/S) – kopplingsschema

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Stromlaufplan Elektroniksteuerung (HT1011S N222K,S) 3.jpg

ABUS-service

Endast i Tyskland
  1. Ange om möjligt produktnummer, serienummer och kundnummer.
  2. Ring ABUS-servicecentral:
  • Telefon: +49 2261-37-237
  1. Lämna ett meddelande på telefonsvararen om du ringer utanför kontorstid.
  1. ABUS-service ringer då upp dig så snart som möjligt.
  1. Skicka vid behov en beskrivning av problemet via fax eller e-post:
  • Fax: +49 2261-37-265
  • E-post: service@abus-kransysteme.de
Endast utanför Tyskland
  1. Ring din lokala ABUS-återförsäljare/filial eller den lokala kranservicepartnern.

ABUS-återförsäljaren/filialen eller den lokala kranservicepartnern ger information om kontaktuppgifter, kontaktperson och tillgänglighet.

Försäkran för inbyggnad

Denna försäkran gäller som försäkran för inbyggnad enligt maskindirektivet, bilaga II 1B, i de fall där ABUS hängmanöverdon ska monteras/eftermonteras på en kran. Kranen får inte tas i bruk förrän det fastställts att hela krananläggningen, som ABUS hängmanöverdon monterats i, uppfyller kraven och bestämmelserna i den vid denna tidpunkt gällande utgåva av direktiven för den inre marknaden som nämns nedan. Om ABUS hängmanöverdon levereras tillsammans med en komplett krananläggning gäller krananläggningens försäkran om överensstämmelse.

ABUS Kransysteme GmbH

Sonnenweg 1

D – 51647 Gummersbach

Produkt

ABUS hängmanöverdon

i serieutförande

Tillverkningsår Fr.o.m. 2012
Ordernummer Se titelbladet
Befullmäktigad att sammanställa den särskilda tekniska dokumentationen

Daniel Isenbeck

Chef för teknik och utveckling

ABUS Kransysteme GmbH

Sonnenweg 1

D-51647 Gummersbach

Härmed försäkrar via att ovan nämnda produkt uppfyller kraven i vid denna tidpunkt gällande utgåva av bredvid nämnda direktiv för den inre marknaden. 2006/42/EG Maskindirektiv
2014/35/EU Direktiv om lågspänning
2014/30/EU Direktiv om elektromagnetisk kompatibilitet (EMC)
Särskilt tillämpade harmoniserade standarder, nationella standarder, direktiv och specifikationer och tillhörande standarder. EN 13849-1 Maskinsäkerhet
EN 13557 Kranar – Manöverorgan och manöverplatser
EN 60204-32 Maskiners elutrustning, kranar
EN 61000-6-4 Elektromagnetisk kompatibilitet, emission från utrustning i industrimiljö
EN 61000-6-2 Elektromagnetisk kompatibilitet, immunitet hos utrustning i industrimiljö
EN 60529 Kapslingsklasser för elektrisk materiel (IP-beteckning)
EN 300220-2 Elektromagnetisk kompatibilitet och radiospektrumfrågor –
EN 301489-3 Electromagnetic compatibility and Radio spectrum Matters (ERM) – Electromagnetic Compatibility (EMC) standard for radio equipment and services

Det finns en fullständig teknisk dokumentation.

Tillhörande bruksanvisningar finns på köparens/användarens språk.

Vi förpliktar oss, att vid väl befogad begäran, överlämna den specifika dokumentationen om den delvis fullbordade maskinen till marknadstillsynmyndigheterna via vår avdelning för teknisk dokumentation.

Gummersbach, 14 januari 2025

Avdelningschef utveckling elektronik

Willi Dick

dick

___________________________

Underskrift (auktoriserad person)

Innehållet i denna försäkran uppfyller kraven i EN ISO 17050.

ABUS Kransysteme GmbH har ett kvalitetsmanagementsystem enligt DIN EN ISO 9001.
