Med et blikk:

Generelt

Angår alle som arbeider med, på eller i nærheten av kranen

Først

Bruke denne produkthåndboken

Følgende symboler blir brukt i denne produkthåndboken:

  1. Dette er en henvisning om handling, og oppfordrer å utføre et arbeidstrinn.
  • Dette er resultatet av en handling, og beskriver hva som skjer i apparatet.
  • Dette er en opplisting.
Kun for...

Et stiplet innrammet avsnitt gjelder kun for bestemte konstruksjoner, varianter eller alternativer. Betingelsene under avsnittet er gyldige, er det i starten angitt i overskriften "Kun ved ...".

Informasjon om produkthåndboken

Les produkthåndboken nøye før du starter arbeidet. Ta også hensyn til andre produkthåndbøker for tilbehør og komponenter.

Deretter oppbevares produkthåndboken i nærheten av kranen. Den må være tilgjengelig for alle som arbeider med eller på kranen.

Produkthåndboken skal alltid leveres videre sammen med kranen ved salg, utleie o.l.

  1. Tiltenkt bruk

ABUS hengebryter brukes til styring av ABUS-kraner og enkelt-kjettingtaljer via en styreledning.

  • Ikke bruk ABUS hengebryter med kraner fra andre produsenter.
  • Ikke bruk ABUS hengebryter til å styre andre enheter eller maskiner.

Forskrifter

Ved produksjonen er anlegget bygget og testet iht. alle europeiske normer, regler og forskrifter. Hvilke prinsipper som ligger til grunn for konstruksjonen og byggingen av kranen, er angitt i samsvarserklæringen hhv. monteringserklæringen. Disse prinsippene må også overholdes ved montering, drift, testing og vedlikehold, det samme gjelder gjeldende arbeidssikkerhetsbestemmelser.

Hvilke forskrifter som gjelder i hvert enkelt tilfelle, avhenger mye av bruken av kranen og av forskrifter som er spesifikke for hvert enkelt land. Kontroller og overhold gjeldende og aktuelle forskrifter og arbeidssikkerhetsbestemmelser! Se også samsvarserklæring hhv. monteringserklæring.

Garanti

  • ABUS påtar seg intet ansvar for skader som skyldes ikke tiltenkt bruk, personale uten tilstrekkelig utdannelse, ikke forskriftsmessig utført arbeid, endringer, ombygginger eller andre endringer på kranen eller kranens komponenter som ABUS ikke har gitt tillatelse til.
  • Garantiansvaret bortfaller hvis komponenter er blitt endret på eget ansvar, hvis kranen eller kranens komponenter monteres, brukes eller vedlikeholdes annerledes enn slik det er beskrevet i denne produkthåndboken, eller hvis hvis det ikke blir brukt originale ABUS-reservedeler.
  • Sikker bruk av kranen eller kranens komponenter er kun garantert når det blir brukt originale ABUS-reservedeler.

Råd om sikkerhet

Følg disse rådene for sikker omgang med kranen. Spesielle farehenvisninger står i det tilsvarende avsnittet hvor faren inntreffer.

  • Hvis hengebryteren er skadet kan det hende at den sender feil ordrer til kranen. Da kan kranen kjøre eller løfte ukontrollert. Dette kan skade mennesker eller også føre til dødsfall. Bruk kun hengebryteren når det ikke er oppdaget skader på den. Hengebryteren skal ikke kastes, slippes ned eller utsettes for støt.
  • Slangen på styreledningen fungerer som beskyttelse av ledningen og samtidig som strekkavlastning. Derfor må du ikke bare vikle opp styreledningen og lime den sammen for å korte den inn. Dette vil gjøre strekkavlastningen uvirksom.
  • Hvis kranføreren snubler eller faller, kan det hende at hengebryteren betjenes ufrivillig. Denne ufrivillige kranbevegelsen kan skade mennesker eller også føre til dødsfall. Betjen kun kranen fra en sikker standplass.
  • Hvis kranføreren ikke har fri sikt til lasten, kan mennesker bli truffet av lasten og komme til skade eller også bli drept. Betjen kun kranen når last, kran og arbeidsområdet er fullstendig synlig. Hvis ikke, jobb med en hjelpeperson.
  • Endres standplassen med hengebryteren (spesielt når man snur seg) endres oppfatningen for kjøreretningen til kranen og løpekatten. Dermed kan det utilsiktet sendes kjøreordrer i feil retning. Denne ufrivillige kranbevegelsen kan skade mennesker eller også føre til dødsfall. Kjør spesielt forsiktig når standplassen endres. Ta hensyn til kjøreretningsskilt på kranen og hengebryteren!
  • Hvis hengebryteren ikke deaktiveres ved hjelp av nødstoppbryteren, kan personer bli drept eller skadet av utilsiktede kranbevegelser. La aldri hengebryteren være uten tilsyn uten å trykke på nødstoppbryteren.

Hengebryteren

Apparatbeskrivelse

Hengebryteren består av:

  • Hengebryter
  • Styreledning

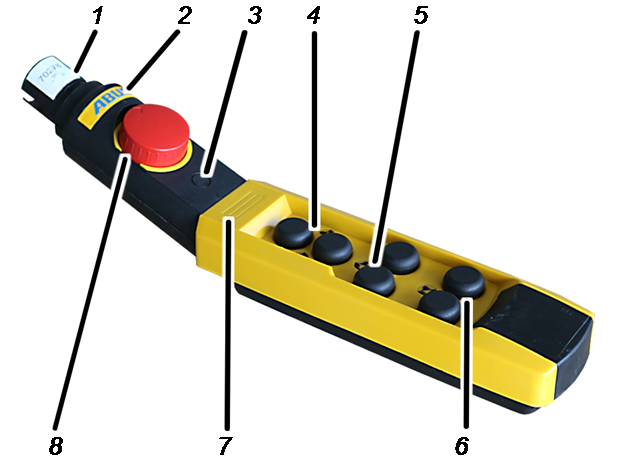

Hengebryter:

Apparatbeskrivelse
  • 1: Tilkobling for styreledningen
  • 2: ABUS-skilt3: Installasjonspunkt for tilleggsfunksjon, f.eks: Nøkkelbryter
  • 4: Knapp for løfte og senke
  • 5: Knapp for løpekattkjøring
  • 6: Knapp for krankjøring

Kun ved svingkran: I stedet for knappemerking for krankjøring er det tilgjengelig knappemerking for å svinge.

  • 7: Installasjonspunkt for lastindikering
  • 8: Nødstoppbryter

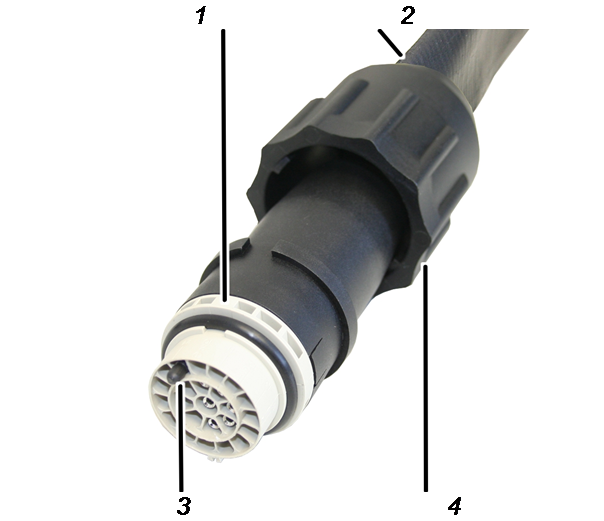

Styreledning:

Apparatbeskrivelse
  • 1: Bajonettplugg
  • 2: Styreledning
  • 3: Kodestift
  • 4: Bajonettmutter

Ytelseskarakteristikker

Hengebryteren:

  • Med ABUS hengebryter ABUCommander kan ABUS-kraner styres via kabel.
  • Hengebryteren kobles direkte til løpekatten eller til en kjørbar styring via en styreledning og henger ned fra kranen til kranførerens manøvernivå.
  • Med hengebryteren kan man styre de normale kranfunksjonene (krankjøring/svinging, løpekattkjøring, løfting/senking), og mange tilleggsfunksjoner alt etter utrustningen til kranen.
  • Hengebryteren kan eventuelt utstyres med ekstra knapper, en dreie- eller nøkkelbryter, en varsellampe og en lastindikator.
  • Hengebryteren er ergonomisk utformet og ligger godt i hånden. Kranfunksjonene kan betjenes med én hånd. Knappene er store og har lang vandring for sikker betjening.
  • Hengebryteren inneholder koblingselementer for kobling av de elektromagnetiske bryterne i styringen (variant S) eller koblingselementer som kobler strømmen direkte til løfte- og fremdriftsmotoren (direkte styring). Huset til hengebryteren for de elektromagnetiske bryterne er derfor spesielt slankt.
  • Hengebryteren har en kapsling av slag- og ripefast plast og er dermed stabil og robust.
  • Hengebryteren er utformet slik at den kan betjenes, holdes og trekkes inn på en optimal måte.

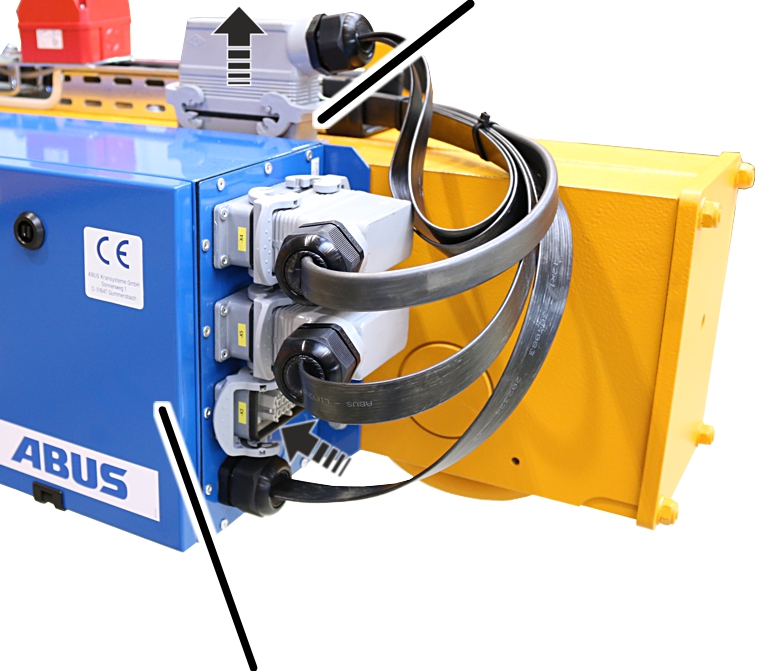

  • I tillegg kan hengebryteren brukes som reservestyring for en kran med fjernstyring i tilfelle feil.

Styreledningen:

  • Styreledningen brukes som forbindelse av den kjørbare styringen eller løpekatten til hengebryteren.
  • Strekkavlastningen skjer direkte via slangen til styreledningen. Dette betyr at det ikke er nødvendig med separat strekkavlastning.
  • For serviceformål og i nødsituasjoner kan hengebryteren raskt kobles fra styreledningen. Stikkerforbindelsen er utstyrt med en bajonettkopling eller bajonettplugg for dette formålet.

Tekniske spesifikasjoner

Hengebryter HT 211 D, HT 611 D:

Elektrisk tilkobling

Nominell isolasjonsspenning Ui (gruppe C)

500 V

Nominell driftsstrøm Ie (ved 400 V/50 Hz)

5 A

Levetid i blandet drift (75 % brukskategori AC3 og 25 % brukskategori AC4, koplingsfrekvens 600 koplinger/time; 40 % innkoplingsvarighet)

ved nominell
effekt

1,5 kW

1,5x106 koplinger (antall koblingsoperasjoner)

ved nominell
effekt

2,2 kW

0,6x106 koplinger (antall koblingsoperasjoner)

Mekanisk levetid

2,0x106 koplinger

Omgivelsesbetingelser ved drift

Beskyttelsesklasse

IP 65

Omgivelsestemperatur

-20  C til +70  C

Hengebryter HT 211 S, HT 611 S, HT 1011 S:

Elektrisk tilkobling

Nominell driftsspenning

250 V

Nominell driftsstrøm Ie
(ved 250 V/50 Hz)

1 A

Levetid: (brukskategori AC11 230 V)

2,0x106 S (antall koblingsoperasjoner)

Omgivelsesbetingelser ved drift

Beskyttelsesklasse

IP 65

Omgivelsestemperatur

-20  C til +70  C

Styreledning:

Elektrisk tilkobling

Driftsspenning

500 V

Nettfrekvens

50/60 Hz

Strømforbruk

5 A

Kassere hengebryter

Når hengebryteren skal kasseres:

  1. Ta hensyn til lokal informasjon om kassering og gjenvinning.
  2. Enkeltdelene sorteres etter materiale og deponeres på en miljøvennlig måte:
  • Elektroniske komponenter deponeres som elektronisk avfall.
  • Ledninger og stikkerforbindelser deponeres som elektronisk avfall.
  • Kapsling og plastdeler leveres inn til gjenvinning som plastavfall.
  • Metalldeler deponeres som skrapmetall.
elektrogesetz_muelleimer_ohne_balken_002
Dette produktet eller elektriske apparatet skal etter sin levetid ikke kasseres som husholdningsavfall.

Montere og koble til

Gjelder alle som arbeider på kranen, før den tas i bruk

Eieren av kranen er ansvarlig for valg av personale med riktige kvalifikasjoner til å foreta idriftsettelsen.

Eksempler på autoriserte personer:

  • Personer med omfattende kunnskap fra fagutdanning innen maskinproduksjon og elektrisk anlegg på kraner.
  • Personer med tilstrekkelig erfaring innen drift, montering og vedlikehold av kraner.
  • Personer med omfattende kunnskap om respektive tekniske regler, direktiver og sikkerhetsforskrifter som gjelder i det aktuelle landet.
  • Personer med regelmessig opplæring fra ABUS.

ABUS påtar seg intet ansvar for skader som skyldes ikke forskriftsmessig idriftssetting og hvis idriftssettingen ikke er utført av kvalifiserte personer.

ABUS anbefaler å la ABUS sitt monteringsteam utføre igangsettingen.

Koble til styreledning og hengebrytere

Avhengig av omstendighetene kan hengebryteren kobles til den kjørbare styringen eller løpekatten (kjettingtalje eller vaiertrekk) ved hjelp av styreledningen. Følgende avsnitt viser tilkoblingen til den kjørbare styringen. Tilkoblingen til løpekatten er ikke vesentlig annerledes.

Koble til styreledning på den kjørbare styringen

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Schwenkkran VS\Steuerleitung an VFS anschließen 3.JPG
BajonettpluggStikkontakt
  1. Sett bajonettpluggen til styreledningen i stikkontakten på styrevognen. På grunn av en innsnevring passer bajonettpluggen kun i en posisjon.
  2. Skyv bajonettmutteren på og vri.

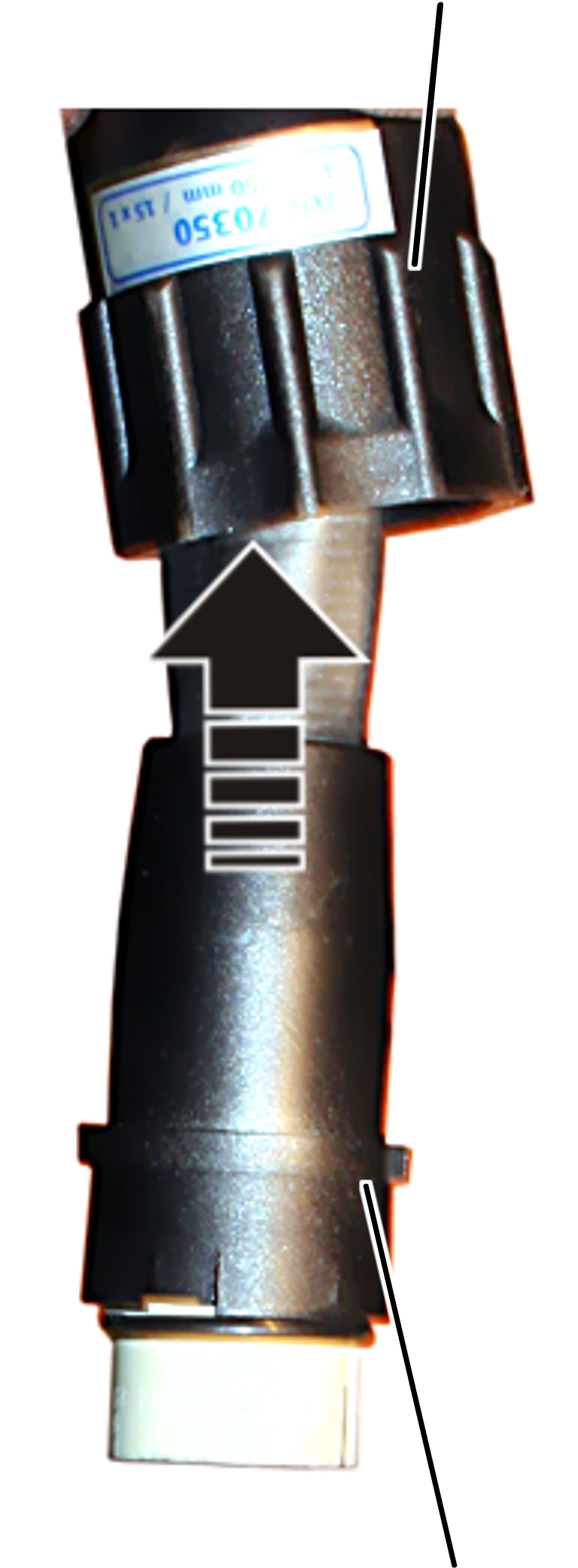

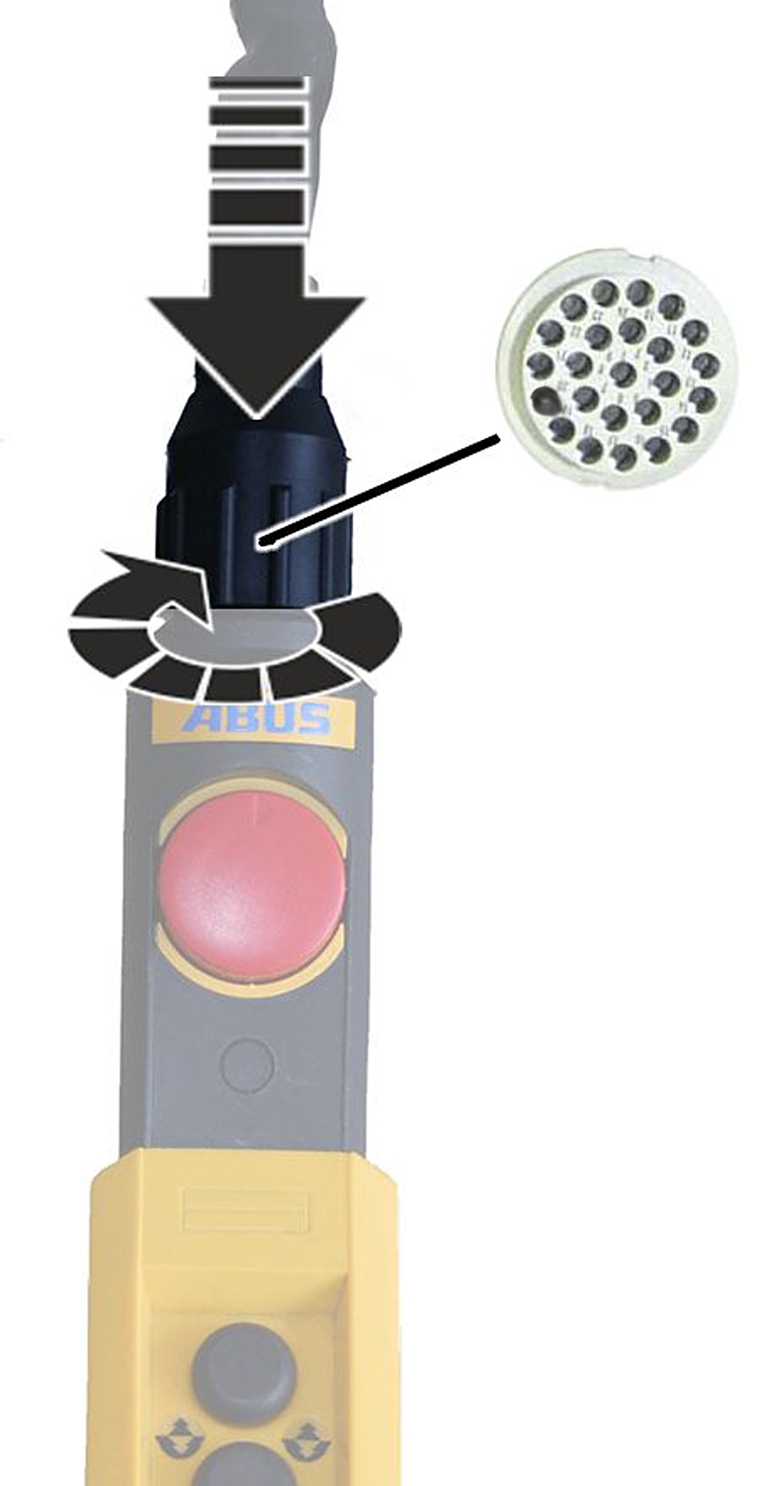

Koble til hengebryter på styreledningen

Bajonettmutter

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Bajonettmutter auf Schlauchsteuerleitung zurückziehen 3.JPG
Bajonettplugg
  1. Trekk bajonettmutteren tilbake på styreledningen.
U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Hängetaster an Schlauchsteuerleitung anschließen 3.jpg
  1. Stikk bajonettpluggen inn i bajonettkoplingen.
  2. Skyv bajonettmutteren på og vri.

Koble til erstatnings-styreledning

Hvis kontakt 24 på hunnkoplingsdelen ikke er belagt, er denne posisjonen utstyrt med en kodestift. Kodestiften forhindrer at en styreledning med en hengebryter med direkte styring (HT-D) utilsiktet kobles til en styrelinje med vernebryter.

Kun ved beskyttelsesstyring

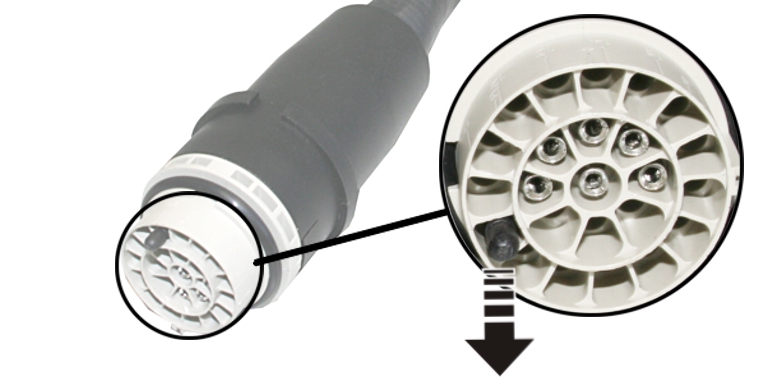

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Codierstift entfernen 3.jpg
  1. Fjern kodestiften med en tang.
Kun ved direkte styring
  1. Knekk kodestiften i det merkede brytepunktet med en tang.
  1. Kodestiften kan ikke lenger fjernes. Det forhindrer at styreledningen kan kobles til en kran med bekyttelsesstyring.

Betjening

Angår alle som løfter last med kranen eller som arbeider i nærheten

Man må også lese og følge produkthåndboken til hele kranen! Anvisningene som er angitt her gjelder i tillegg til andre produkthåndbøker.

Råd om sikkerhet

Følg disse rådene for sikker omgang med kranen. Spesielle farehenvisninger står i det tilsvarende avsnittet hvor faren inntreffer.

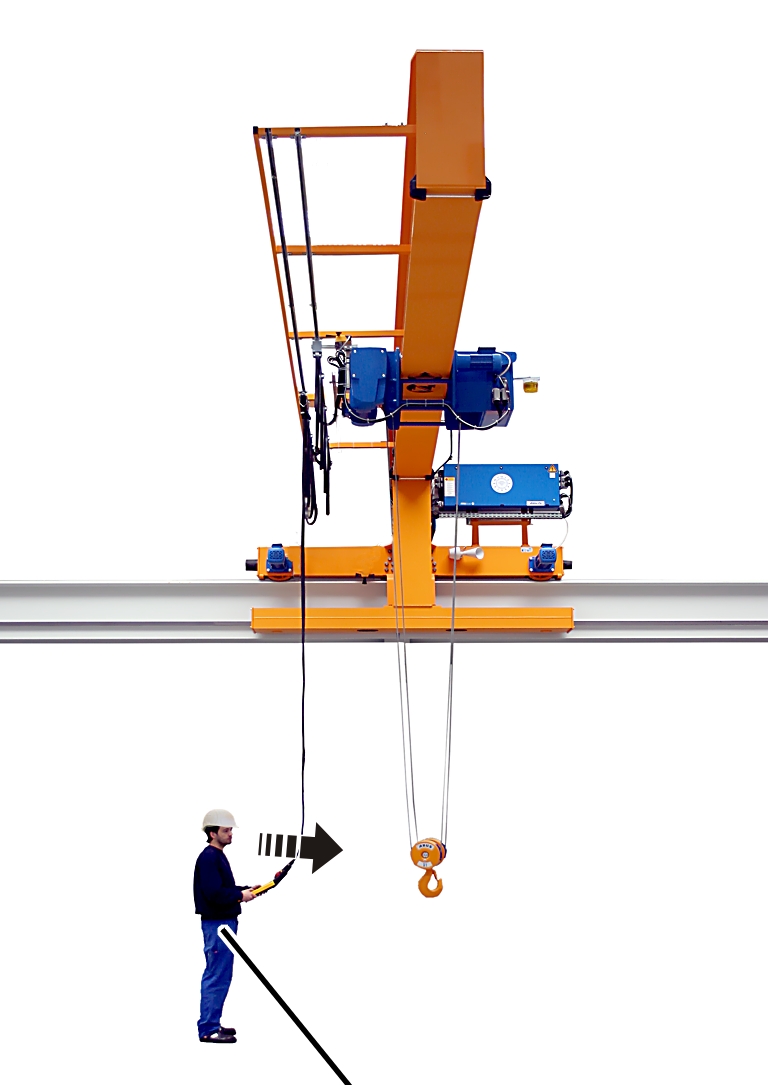

Betjening av kran med hengebryter

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Blickrichtung 3.jpg
Synsretning
  1. Ta hengebryteren i hånden.
  2. Snu deg med hengebryteren i hånden slik at du ser i retning kranen.
  • Dette er den optimale posisjonen for å betjene kranen.

I denne posisjonen stemmer retningene på kjøreretningsskiltene (piler) på hengebryteren overens med kranens og løpekattens faktiske kjøreretning.

Kjøreretningsskilt for løpekattkjøring

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Allgemein\Fahrtrichtungsschild mit ABURemote 3.jpg
Kjøreretningsskilt for løpekattkjøring
  1. Velg din egen posisjon slik at kjøreretningsskiltene på hengebryteren stemmer overens med kjøreretningsskiltene på kranen.
  • Uavhengig av egen posisjon indikerer fargene på kjøreretningsskiltene (gule og svarte piler) alltid riktig kjøreretning for kranen og løpekatten.
  1. Vær oppmerksom på kjøreretningsskiltene.

Kontroller før arbeid og innkobling

Kontroller følgende punkter før arbeid med kranen. Hvis det forekommer skader eller problemer, må man ikke arbeide med kranen, sørg også for å varsle kollegaer og overordnede.

Lås opp nødstoppbryteren

Nødstoppbryter

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Kettenzug\Einschalten 3.jpg
  1. Drei nødstoppbryteren en kvart omdreining med urviseren.
  2. Kranen er klar til bruk.

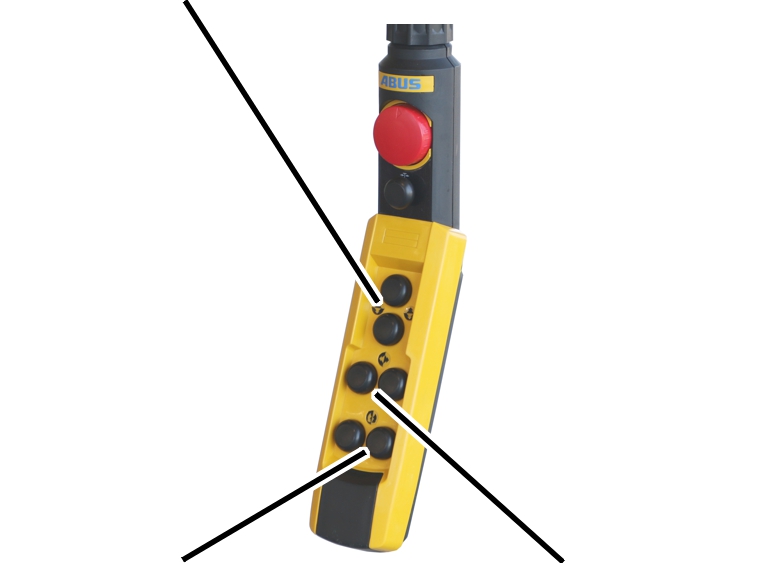

Løfting og senking, krankjøring, løpekattkjøring

For akselerasjon og bremsing av krane brukes for alle kranaksler totrinns knapper på hengebryteren.

Knapp for løfte/senke

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Hängetaster bedienen 3.jpg
Knapp for krankjøringKnapp for løpekattkjøring
  1. Se produkthåndboken Betjening.

Betjening av kran med to løpekatter

Kun ved kran med valg av løpekatt

Ved en kran med valg av løpekatt kan man koble fram og tilbake mellom løpekatt I og løpekatt II.

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Hängetaster Katzwahl 3.jpg
Lastindikering på hengebryterDreiebryter
  1. Vent til kranen står stille.
  2. Sett dreiebryter på løpekatt I, for å velge løpekatt I eller sett dreiebryter på løpekatt II, for å velge løpekatt II.
  1. Ved lastindikering på hengebryter: På displayet vises lasten på utvalgte løpekatt.
  2. Trykk på knappene for løfting, senking eller løpekattkjøring, for å styre den valgte løpekatten.

Koble om til felles drift

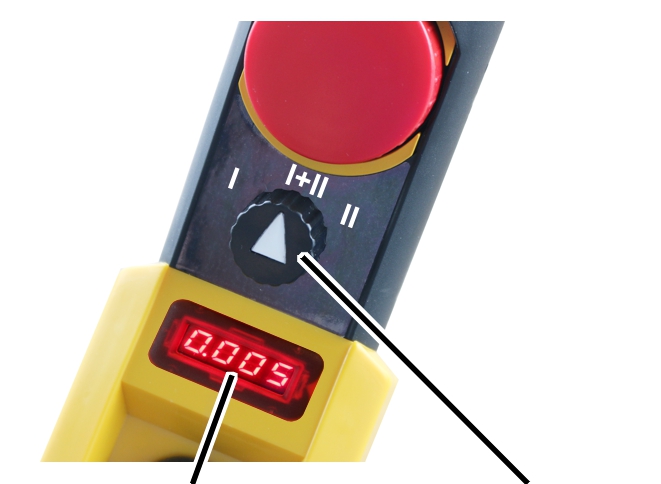

Ved en kran med valg av løpekatt og felles drift kan man i tillegg til koble fram og tilbake mellom løpekatt I og løpekatt II koble om til felles drift av begge løpekattene.

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Hängetaster gemeinsamer Betrieb 3.jpg
Lastindikering på hengebryterVelgerbryter
  1. Vent til kranen står stille.
  2. Sett dreiebryter på løpekatt I+II.
  1. Ved lastindikeringen på løpekatten: På displayene til løpekattene vises enkeltlasten til løpekattene.
  2. Ved lastindikering på kranen: På displayet vises totallasten.
  1. Trykk på knappene for løfting, senking og løpekattkjøring, for å betjene løpekatt I og II samtidig.

Lastindikering og tara

Kun ved lastindikatorsystem MED tara

Dette avsnittet gjelder kun ved en hengebryter med lastindikering og tara-funksjon.

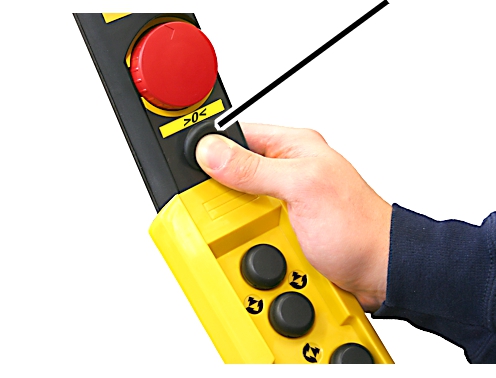

Tara

Med tara kan lastindikeringen til kranen stilles på null. Dermed er det mulig med en differansemåling, f.eks. for å ikke veie med vekten til et lastpåslagsinnretning (f.eks. travers).

Knapp "Tara"

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Sicherheit Bedienen - Tara 3.jpg
  1. Hold tara-knappen trykket i ca. ett sekund.
  2. Indikering av påhektet last settes på null

Tilbakestille tara:

  1. Trykk på tareringsknappen en gang til.
  1. På lastindikatoren vises den opprinnelige verdien igjen.

Slå av og på super-finløft

Kun for super-finløft

Dette avsnittet gjelder kun hvis vaieren kan løfte/senke med super-finløft.

Slå av og på super-finløft

  1. Vent til kranen står stille.
  2. På dreiebryteren slår super-finløft på eller av.
  1. Vent omtrent 2 sekunder, til super-finløft er inn eller utkoblet.

Vedlikehold

Angår alle som vedlikeholder, reparerer eller bygger om kranen.

Eieren av kranen er ansvarlig for valg av riktig kvalifisert vedlikeholdspersonale.

Eksempler på autoriserte personer:

  • Personer med omfattende kunnskap fra fagutdanning innen maskinproduksjon og elektrisk anlegg på kraner.
  • Personer med tilstrekkelig erfaring innen drift, montering og vedlikehold av kraner.
  • Personer med omfattende kunnskap om respektive tekniske regler, direktiver og sikkerhetsforskrifter som gjelder i det aktuelle landet.
  • Personer med regelmessig opplæring fra ABUS.

ABUS påtar seg intet ansvar for skader som skyldes ikke forskriftsmessige reparasjoner og hvis vedlikeholdet er utført av ikke kvalifiserte personer.

ABUS anbefaler å la ABUS-service utføre vedlikeholdet.

Bruk kun originale ABUS reservedeler. Ellers opphører garantien.

Råd om sikkerhet ved vedlikehold

Følg de følgende sikkerhetsreglene ved alt reparasjonsarbeid på kranen med ABURemote:

  • Slå av koplingsreléet. Sikre bryteren slik at den ikke utilsiktet kan slås på igjen.
  • Koble skillebryteren fra stikkontakten på beskyttelseskasse kran. Sikre stikkontakten med hengelås, slik at skillebryteren ikke kan settes inn igjen utilsiktet.
  • Bruk egnet løftestillas og fallsikring.
  • Sperr av arbeidsområdet rundt løfteplattformen.
  • Ytterligere kraner på samme kranbane eller kraner over eller under kranen som skal vedlikeholdes kobles ut. Sikre bryteren slik at den ikke kan slås på igjen utilsiktet. Andre kraner kan ellers velte løfteplattformen eller slå mot kranen som vedlikeholdes.
  • Informer personer som oppholder seg i nærheten om reparasjonsarbeidet.
  • Arbeid på kranens elektriske anlegg må kun utføres av en kvalifisert elektriker!
  • Også etter at nødstoppbryteren er aktivert, er det livsfarlig høy spenning i reléboksen.

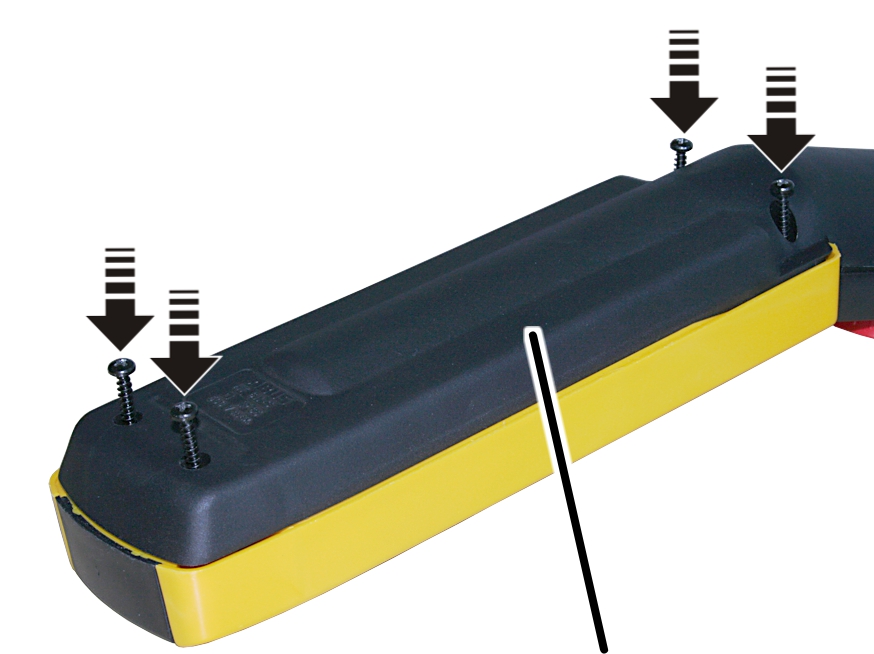

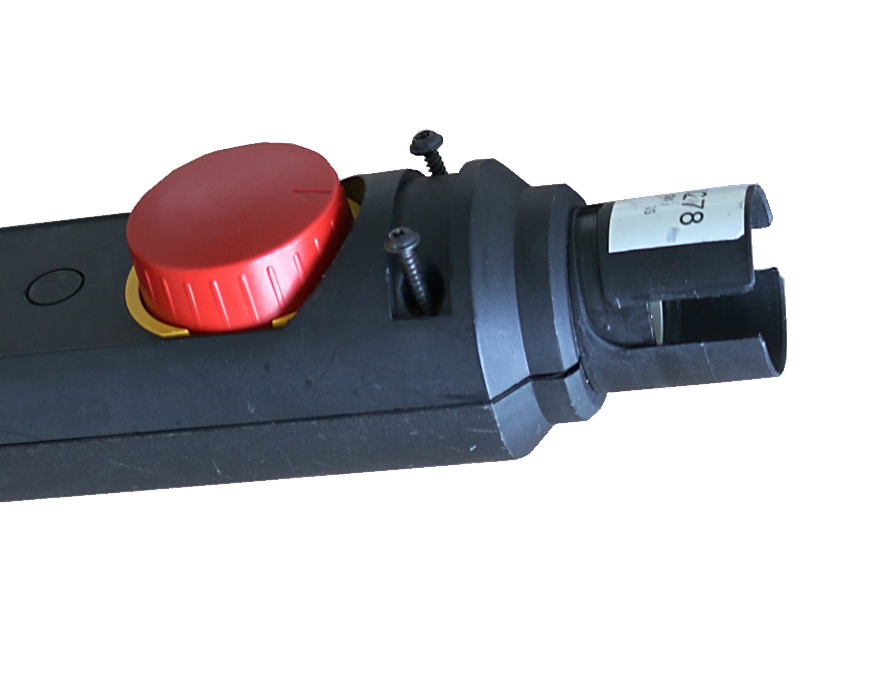

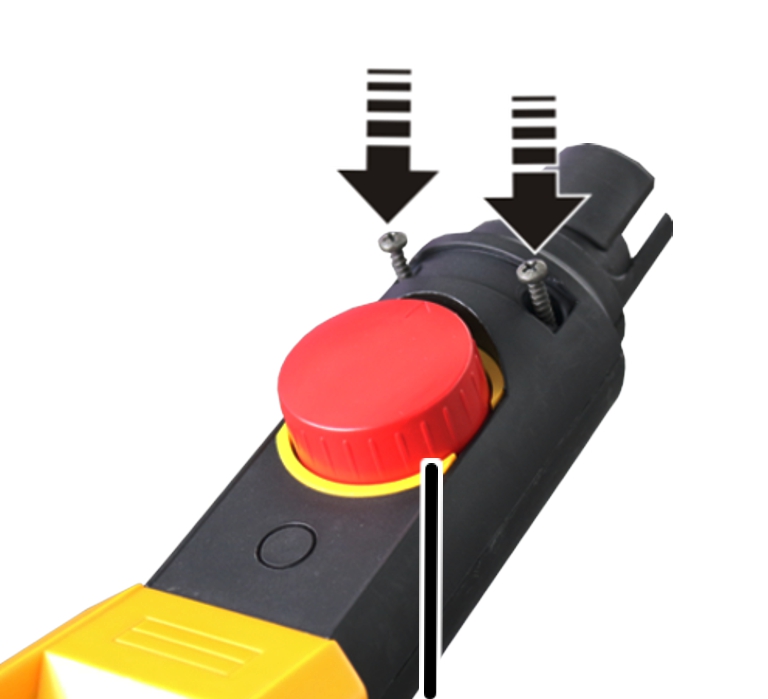

Åpne og lukke kapslingen

  1. Skyv bajonettmutteren på og vri.
  2. Koble hengebryteren fra styreledningen.

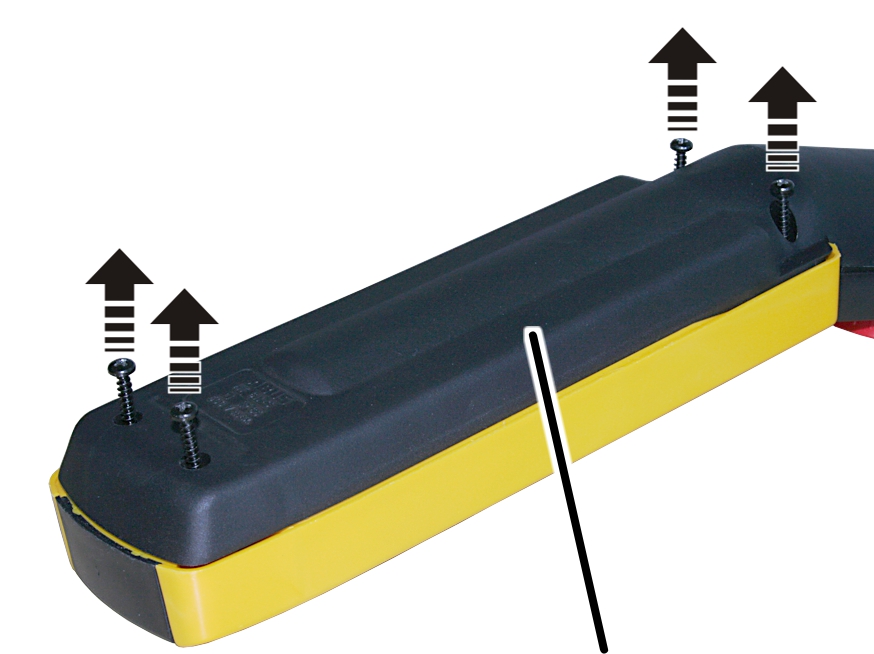

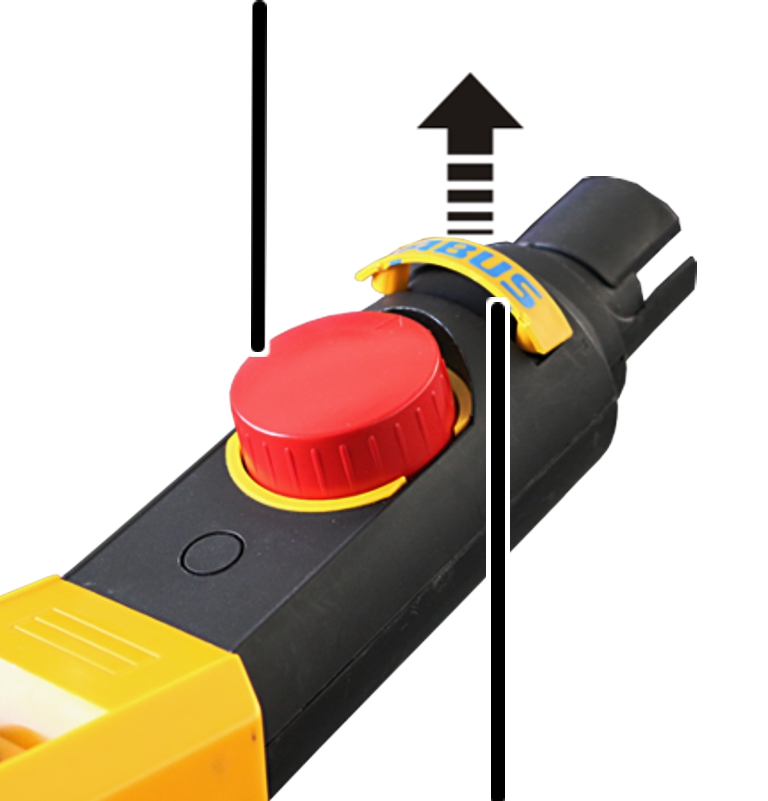

Åpne kapslingen

Nødstopp

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Gehäuse öffnen 3.jpg
ABUS-skilt
  1. Vipp ABUS-skiltet ut av nødstopp-dekslet.
  2. Løsne de synlige selvgjengende skruene (2x) under ABUS-skiltet.
U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Unterschale lösen 3.jpg
Underskål
  1. Løsne de selvgjengende skruene (4x) til underskålen.
  2. Løsne over- og underskål fra hverandre.

Lukk kapslingen

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Gehäuse schließen 3.jpg
Nødstopp
  1. Skru på nødstopp-dekslet med selvgjengende skruer 3x25 mm (2x). 0,8 Nm.
U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Unterschale festschrauben 3.jpg
Underskål
  1. Skru fast underskålen med selvgjengende skruer 3,5x25 mm (4x). 0,8 Nm.
  2. Sett inn ABUS-skiltet over nødstoppen i nødstopp-dekslet.

Bruke reservestyring

Kun ved hengebryter som reservestyring

Hvis kranen er utstyrt med hengebryter som reservestyring, kan hengebryteren brukes når radiosenderen ikke er tilgjengelig.

Styretablåkontakt

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Hängetaster als Ersatzsteuerung 3.jpg
Beskyttelseskasse kran
  1. Trekk strømledningen til mottakeren ut av kranstyringen.
  2. Trekk strømledningen til den kjørbare styringen ut av styretablåkontakten og plugg den inn på kranstyringen.
  3. Sett strømledningen til mottakeren inn i styretablåkontakten.
  4. Bring hengebryteren med styreledningen inn i arbeidsområdet.
  5. Sett styreledningen til hengebryteren inn på den kjørbare styringen.
Kun ved ABUControl

Når kranen betjenes med hengebryteren som reservestyring, aktiveres den trinnløse bevegelseskontrollen uavhengig av KranOS-innstillingen.

Trekk koblingen av mottaker.

Hunnkonnektor X2

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\ABUControl\Notsteuerung abziehen 3.jpg
  1. Åpne beskyttelseskasse kran.
  2. Finn hunnkonnektor X2.
  3. Trekk av hunnkonnektor.

Sett inn kobling til hengebryter

Hunnkonnektoren til hengebryteren er allerede ført inn i beskyttelseskasse kran og ligger klar der.

Hunnkonnektor X2 12

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\ABUControl\Notsteuerung einstecken 3.jpg
Hunnkonnektor
X2 11
Hunnkonnektor
X2 13
  1. Sett inn hunnkonnektor til hengebryter:
  • Hunnkonnektor X2 11 (klemme 1 til 5)
  • Hunnkonnektor X2 12 (klemme 6 til 15)
  • Hunnkonnektor X2.13 (klemme 16 til 27. Avhengig av kranens utrustning er kun enkelte eller ikke alle klemmer som er beskrevet her, tilgjengelige)
  • Hunnkonnektor X2.14 (klemme 28 til 38. Avhengig av kranens utrustning er kun enkelte eller ikke alle klemmer som er beskrevet her, tilgjengelige eller hunnkonnektoren bortfaller komplett)

Tilbehør som kan leveres

Reserve-delesett

Artikkelbetegnelse

Artikkel-nummer

Forkorte/
forlenge styreledningen

Forkorte styreledning

308859

Forbindelseselement for tilkobling av styreledninger

102282

Montere ekstra
strekkavlastning

Feste strekkavlastning komplett (sett) (kun for kjettingtalje)

109795

Strekkavlastningsvaier 3 mm

572

Montere dreiebryter/
vribryter

Bryterblokk dreiebryter 0-1-2/2 veksler

102271

Bryterblokk dreiebryter 1-0-2/2 veksler

102272

Bryterblokk vribryter
1-0-2/2 veksler

102273

Montere ekstra knapper

Bryterblokk knapper
1-trinns/2 veksler

102274

Montere lastindikator

Indikatorenhet 4-sifret

102279

Montere
nøkkel-
bryter/
nøkkel-
knapper

Nøkkelbryter nullstilling-låsende. Nøkkel kan trekkes ut til venstre 1 lukker,
1 åpner

102276

Nøkkel for nøkkelbryter nr. 311

26486

Nøkkelbryter nullstilling-låsende
2-trinns låsende. kan trekkes ut til venstre og høyre
1 lukker, 1 åpner

102277

Nøkkel for nøkkelbryter nr. 320

26487

nøkkelbryter nullstilling-tastende nøkkel kan trekkes ut til venstre 1 lukker,
1 åpner

102278

Nøkkel for nøkkelknapp nr. 311

26486

Montere varsel-
lampe

Varsellampe 110V-230V for ABUS-HT komplett

102280

Varsellampe 48V for ABUS-HT komplett

102281

Oversikt tiltrekkingsmomenter

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Anziehdrehmomente Not-Halt-Schale 3.jpg

Konstruksjon

Type, størrelse og lengde

Antall

Tiltrekkings-moment

HT D (direkte-
styring)

Selvgjengende skruer 3x25 mm

2x

0,8 Nm

HT S (relé-
styring)

Selvgjengende skruer 3x25 mm

2x

0,8 Nm

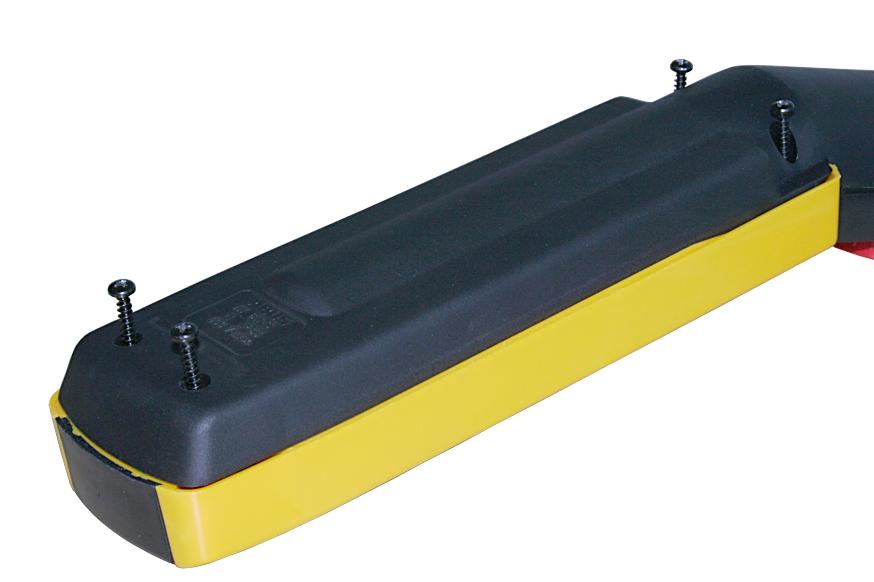

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Anziehdrehmomente Unterschale 3.jpg

Konstruksjon

Type, størrelse og lengde

Antall

Tiltrekkings-moment

HT D (direkte-
styring)

Selvgjengende skruer 3,5x25 mm

4x

0,8 Nm

HT S (relé-
styring)

Selvgjengende skruer 3,5x25 mm

4x

0,8 Nm

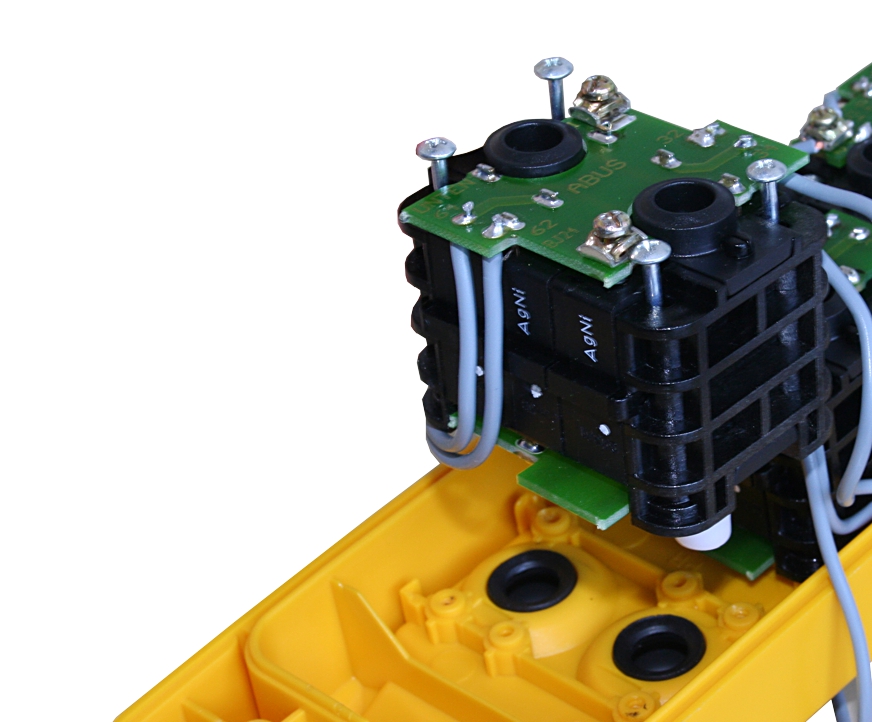

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Anziehdrehmomente Schaltblock 3.JPG

Konstruksjon

Type, størrelse og lengde

Antall

Tiltrekkings-moment

HT D (direkte-
styring)

Selv-
gjengende skruer 2,5x41,7 mm

4x per bryterblokk

0,4 Nm

HT S (relé-
styring)

Selv-
gjengende skruer 2,5x28 mm

2x per knapp/dreie-bryter

0,2 Nm

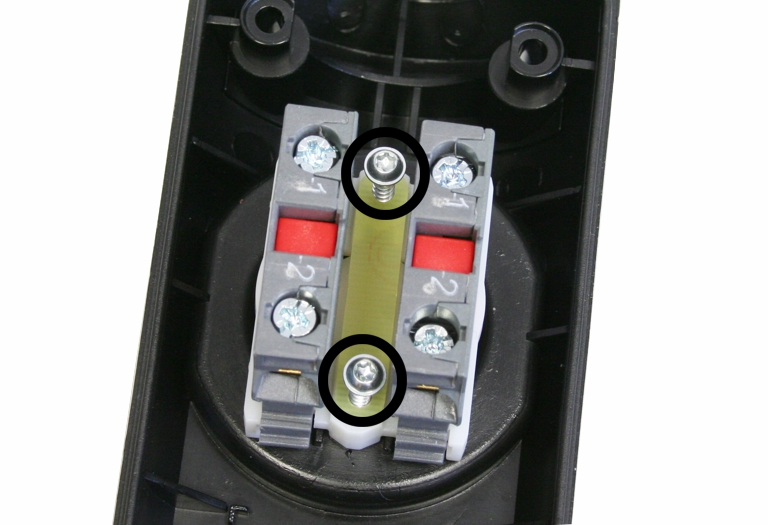

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Anziehdrehmomente Not-Halt-Taster 3.jpg

Konstruksjon

Type, størrelse og lengde

Antall

Tiltrekkings-moment

HT D (direkte-
styring)

Selvgjengende skruer 3x15 mm

2x

0,55 Nm

HT S (relé-
styring)

Selvgjengende skruer 3x15 mm

2x

0,55 Nm

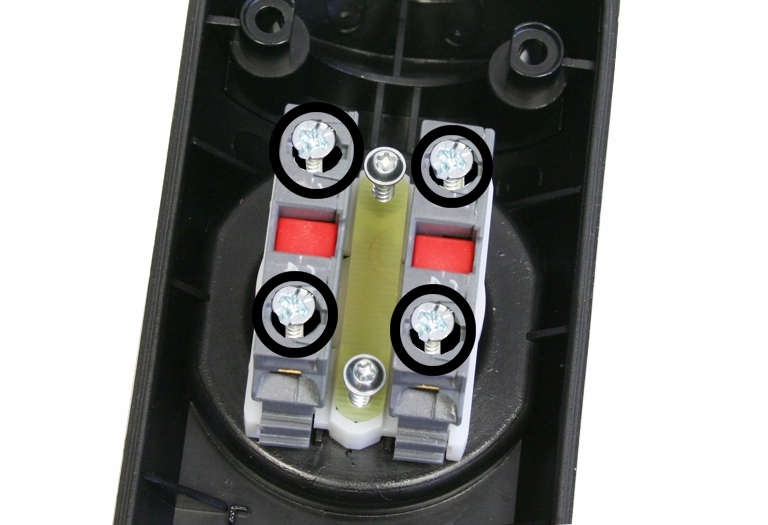

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Anziehdrehmomente Klemmschrauben Leitungen Not-Halt-Taster 3.jpg

Konstruksjon

Type, størrelse og lengde

Antall

Tiltrekkings-moment

HT D (direkte-
styring)

Klemskruer

2x

0,9 Nm

HT S (relé-
styring)

Klemskruer

2x

0,9 Nm

Koblingsskjemaer

Spesielle koblingsskjemaer kan bestilles fra ABUS-service. Se "ABUS-service".

Forkortelse

Betegnelse

-A1

Forsyningskretskort, kretskort for direkte styring

-H32

Overlast

-S1

Nødstoppbryter

-S11

Horn

-S12

Løpekatt

-S13

Tandemstyring

-S21

Tast løfte

-S22

Tast senke

-S31

Nødendebryter

-S32

Tara

-S41

Tast løpekattkjøring høyre

-S42

Tast løpekattkjøring venstre

-S61

Knapp krankjøring fram

-S62

Knapp krankjøring tilbake

-S85

Kranlys

-X2

Stikkerforbindelse for hengebryter

-X21

Stikkerforbindelse for løftemotor

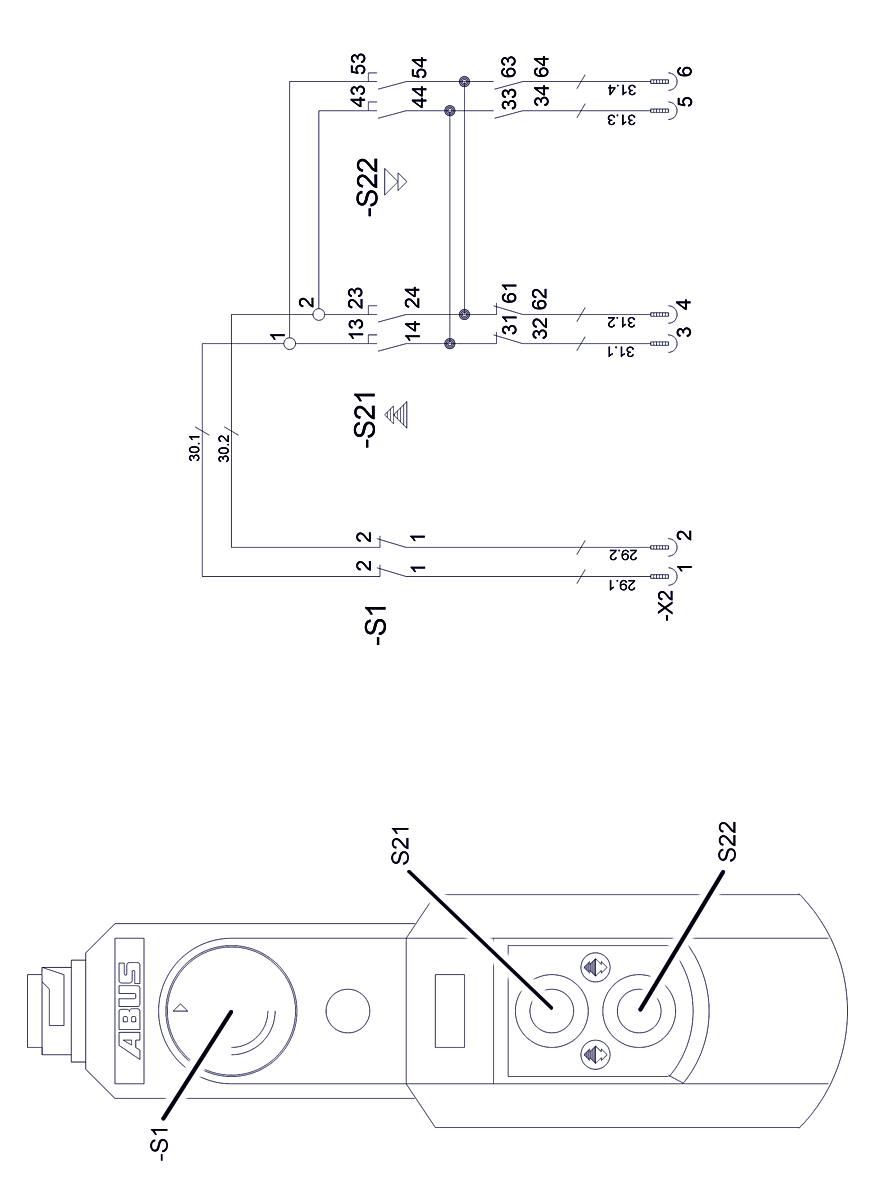

HT211 Direkte styring (N200) – Strømløpsskjema

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Stromlaufplan Direktsteuerung (HT211D N200) 3.jpg

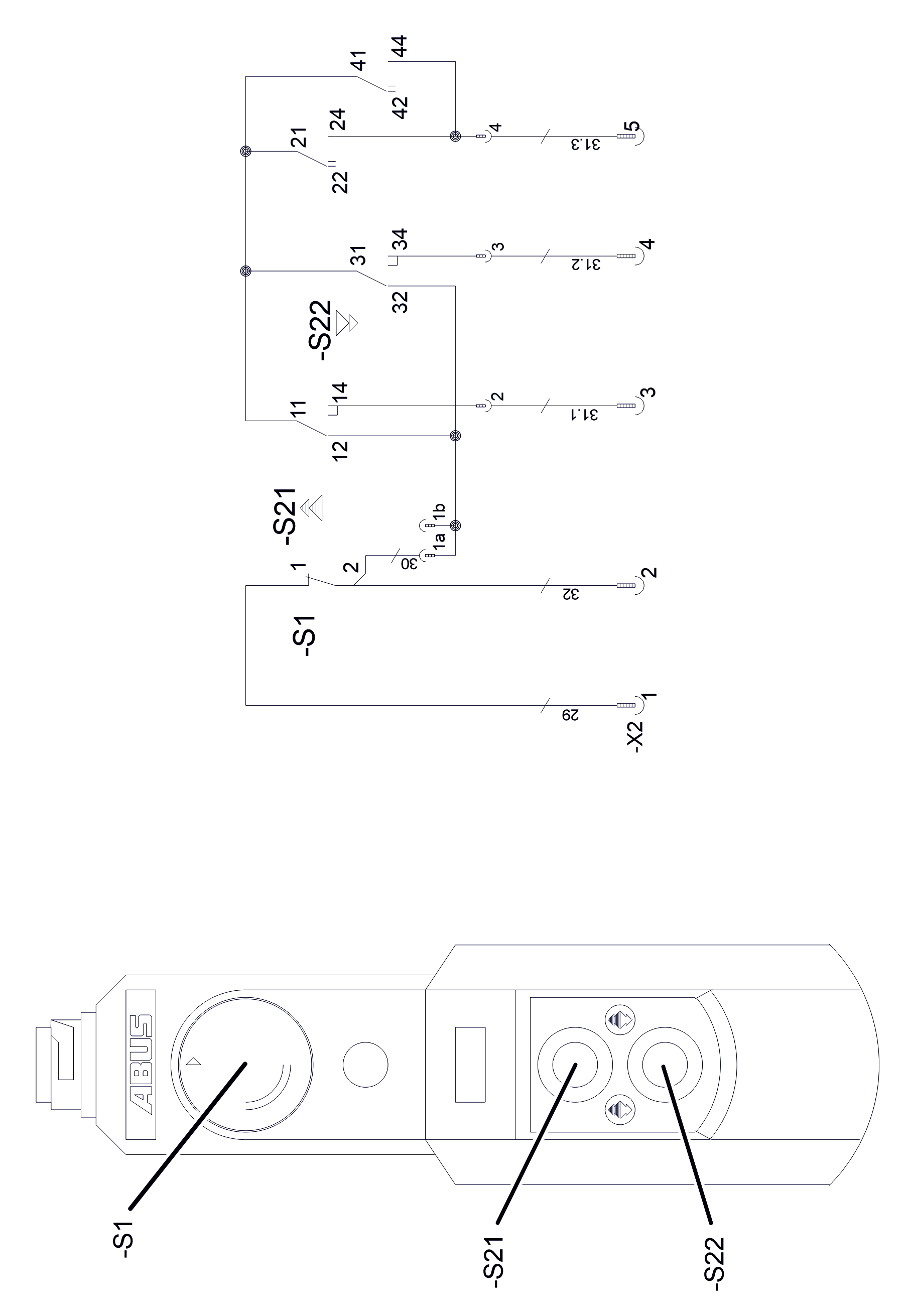

HT211 Elektronisk styring (N200) – Strømløpsskjema

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Stromlaufplan Elektroniksteuerung (HT211S N200) 3.jpg

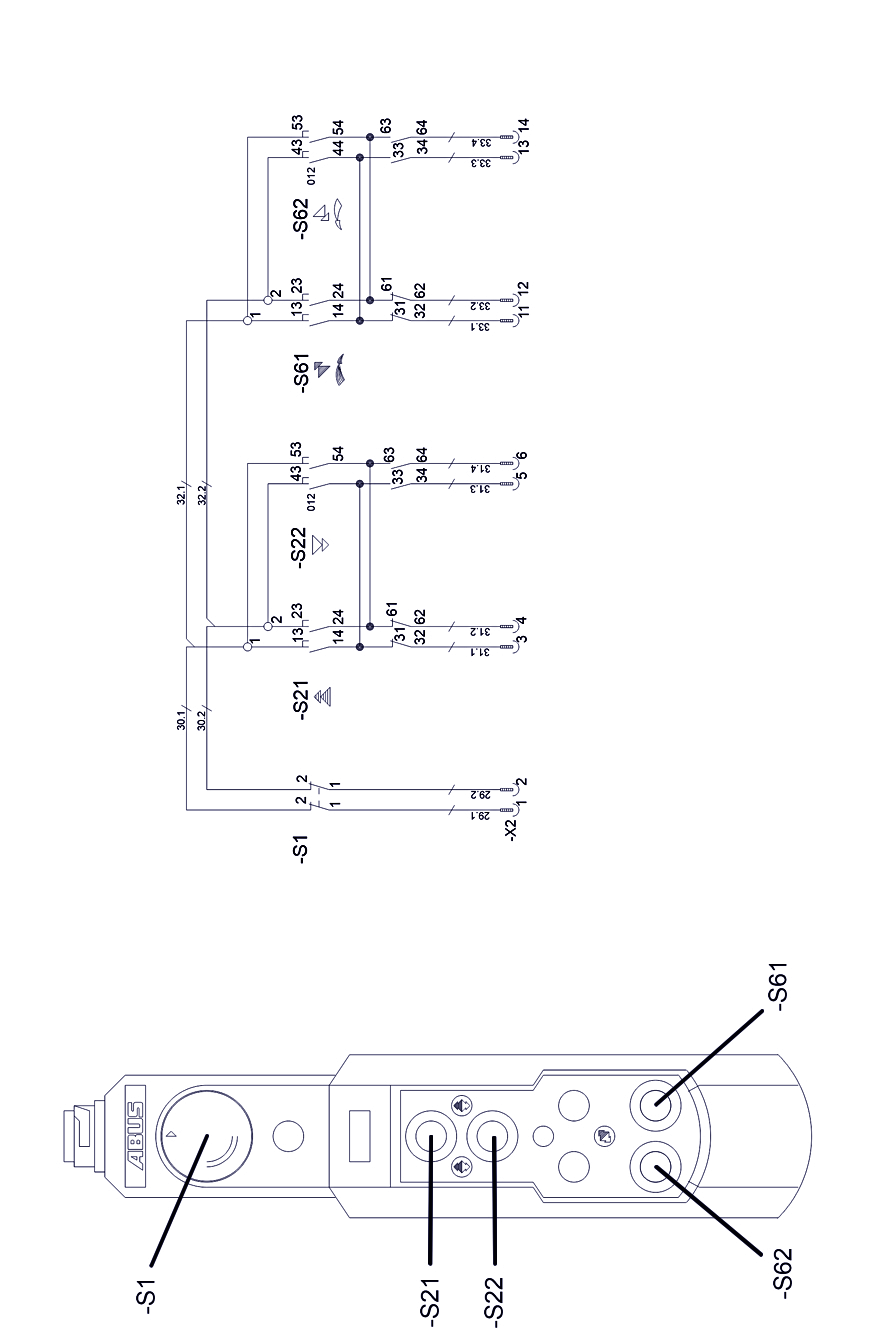

HT611 Direkte styring (N202K/S) – Strømløpsskjema

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Stromlaufplan Direktsteuerung (HT611D N202K,S) 3.jpg

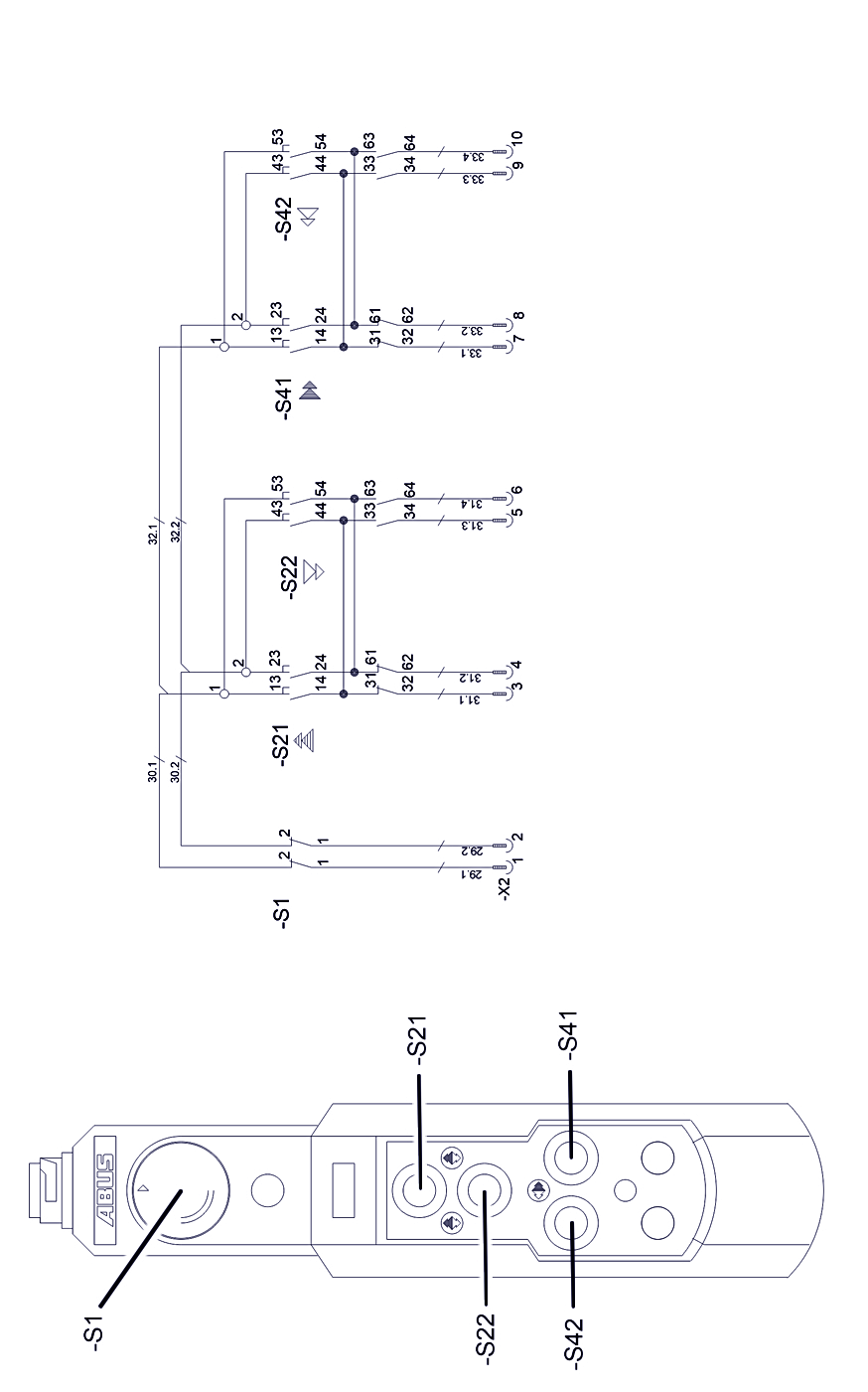

HT611 Direkte styring (N220) – Strømløpsskjema

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Stromlaufplan Direktsteuerung (HT611D N220) 3.jpg

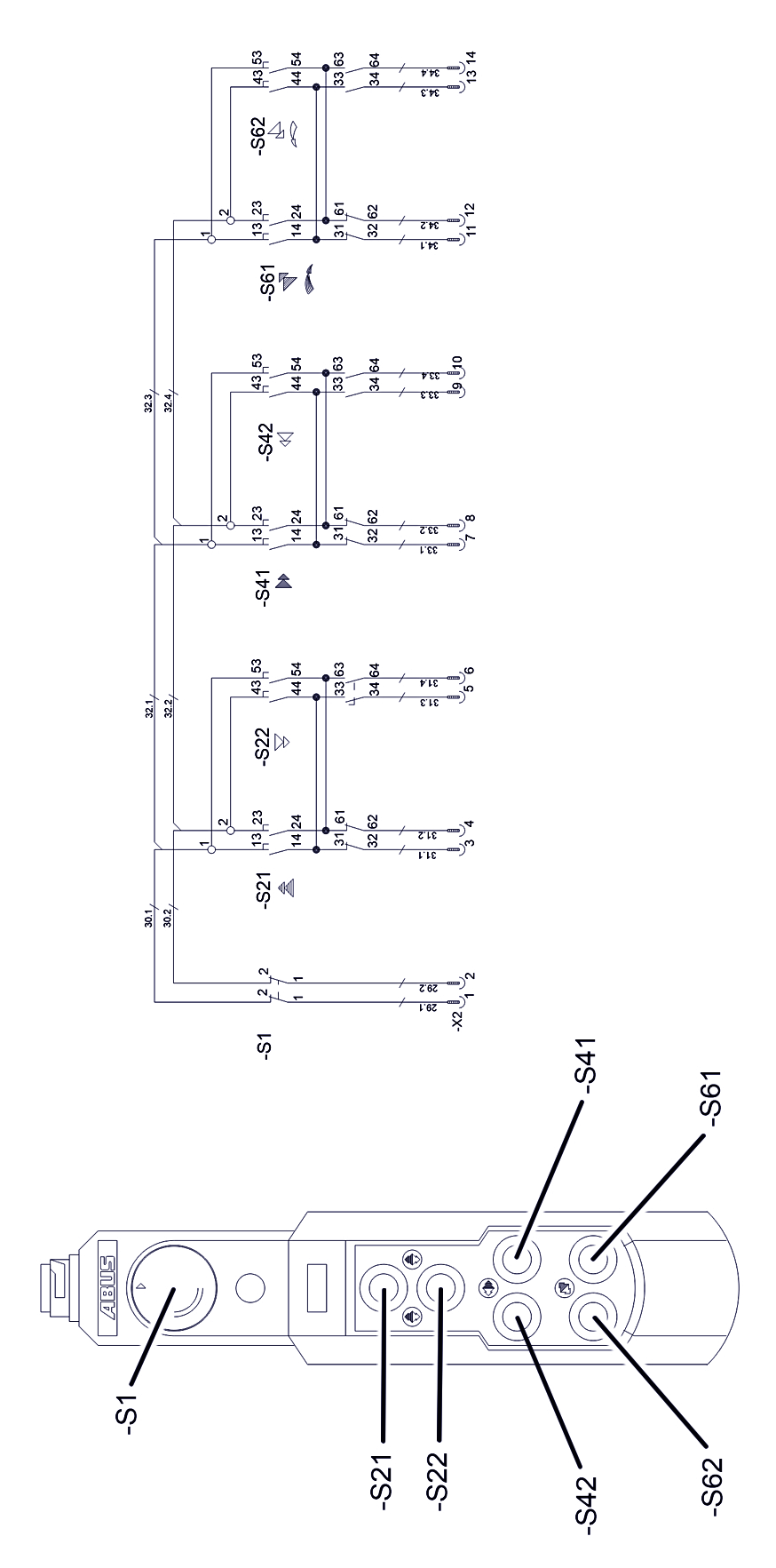

HT611 Direkte styring (N222K/S) – Strømløpsskjema

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Stromlaufplan Direktsteuerung (HT611D N222K,S) 3.jpg

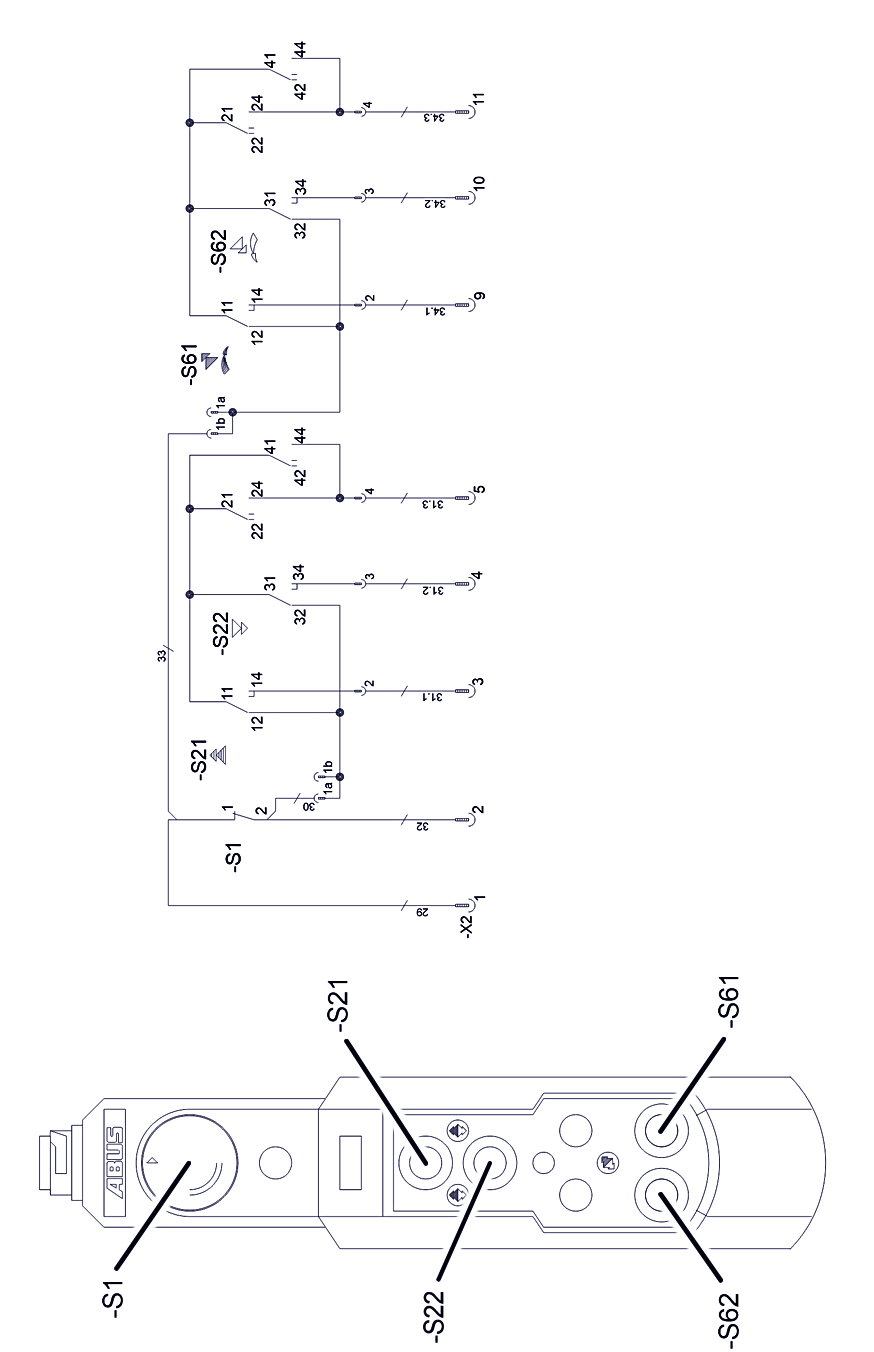

HT611 Elektronisk styring (N202K/S) – Strømløpsskjema

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Stromlaufplan Elektroniksteuerung (HT611S N202K,S) 3.jpg

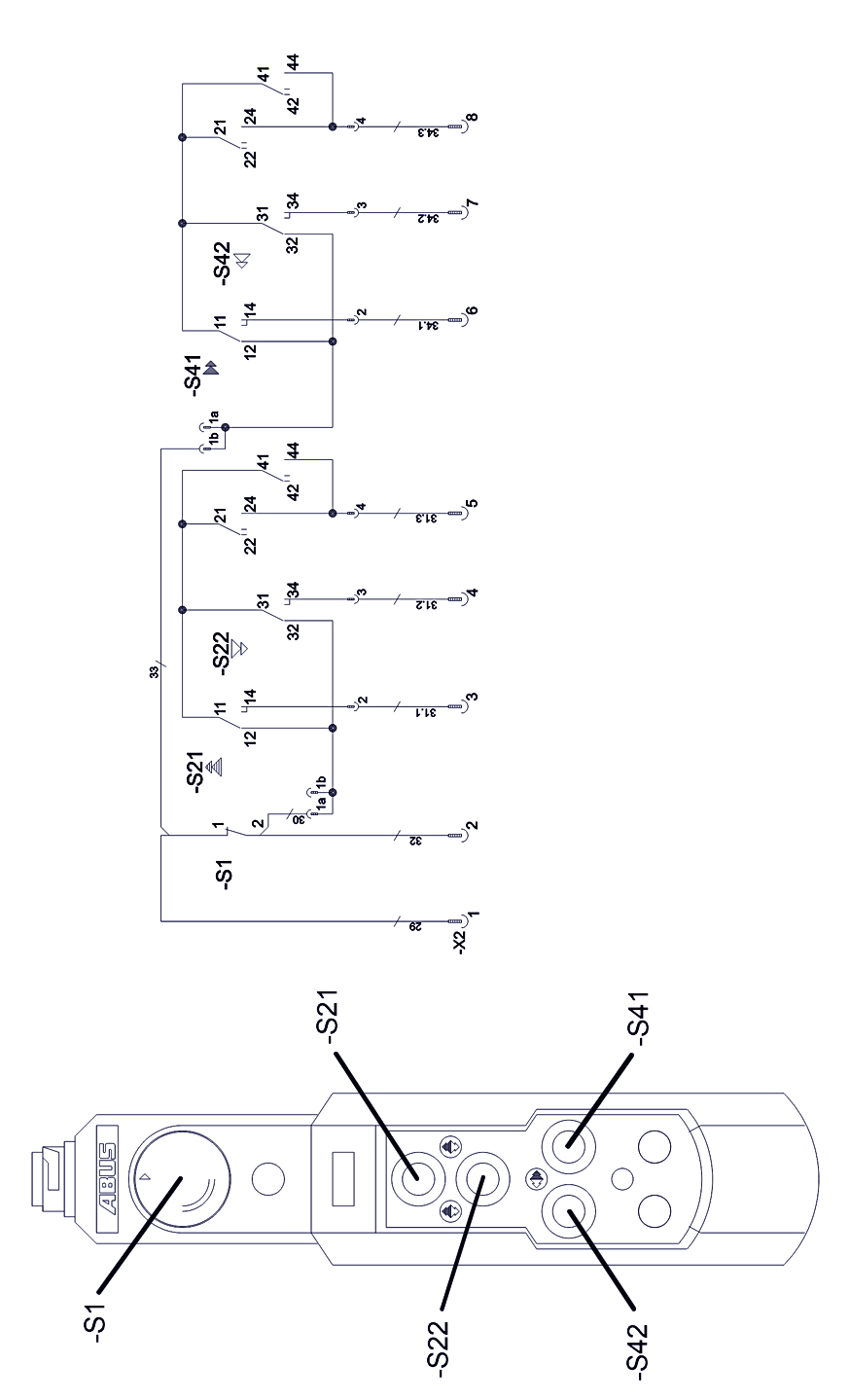

HT611 Elektronisk styring (N220) – Strømløpsskjema

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Stromlaufplan Elektroniksteuerung (HT611S N220) 3.jpg

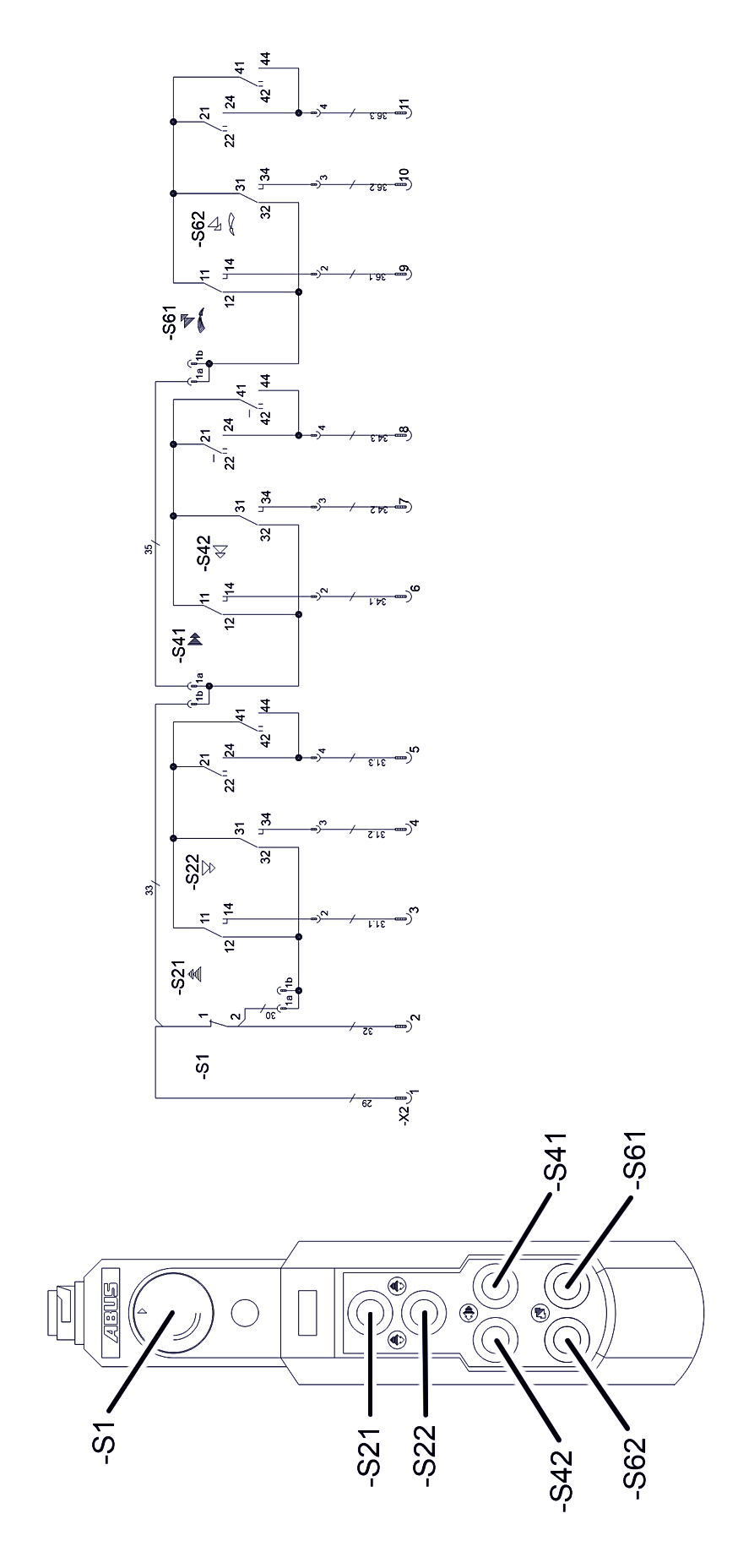

HT611 Elektronisk styring (N222K/S) – Strømløpsskjema

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Stromlaufplan Elektroniksteuerung (HT 611S N222K,S) 3.jpg

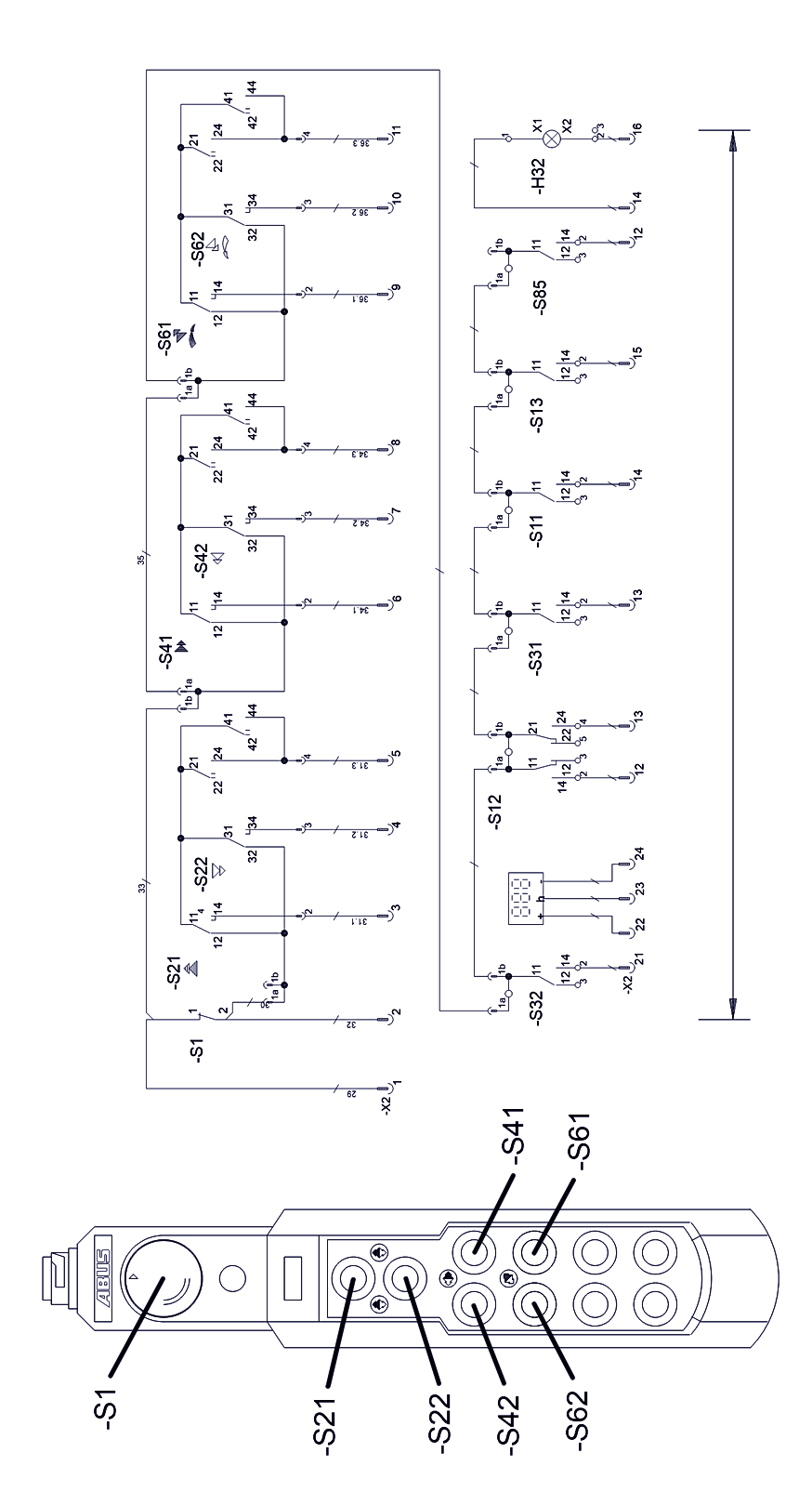

HT1011 Elektronisk styring (N222K/S) – Strømløpsskjema

U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\Hängetaster\Stromlaufplan Elektroniksteuerung (HT1011S N222K,S) 3.jpg

ABUS-service

kun i Tyskland
  1. Sørg for å ha produktnummer, serienummer og kundenummer klart hvis disse er kjent.
  2. Ring ABUS-servicesentralen:
  • Telefon: +49 (0)2261-37-237
  1. Etter kontortid legger du igjen beskjed på telefonsvareren.
  1. ABUS-service ringer deg tilbake om kort tid.
  1. Ved behov sender du problembeskrivelsen på telefaks eller e-post:
  • Telefaks: +49 (0)2261-37-265
  • e-post: service@abus-kransysteme.de
Kun utenfor Tyskland
  1. Ring ABUS-avdelingen eller kranservicepartneren lokalt.

ABUS-avdelingen eller kranservicepartneren lokalt informerer om kontaktinformasjon, kontaktperson og tilgjengelighet.

Monteringserklæring

Denne erklæringen gjelder som monteringserklæring i følge med maskindirektivet vedlegg II 1B når ABUS hengebryter monteres eller ettermonteres på en kran. Idriftsetting av kranen er forbudt inntil det er blitt fastslått at anlegget som ABUS hengebryter skal monteres inn i, i sin helhet tilfredsstiller bestemmelsene i de nevnte innenlandsmarked–direktivene i versjonen som gjelder på tidspunktet for utstedelsen. Hvis ABUS hengebryter blir levert sammen med et fullstendig krananlegg, gjelder samsvarserklæringen for krananlegget. Denne innmonteringserklæringen er da uten betydning.

ABUS Kransysteme GmbH

Sonnenweg 1

D – 51647 Gummersbach

Produkt

ABUS-hengebryter

i serieutførelse

Byggeår Fra 2012
Oppdragsnummer Se tittelblad
Fullmektig for sammenstilling av den spesielle tekniske dokumentasjonen

Daniel Isenbeck

Leder for teknologi og utvikling

ABUS Kransysteme GmbH

Sonnenweg 1

D-51647 Gummersbach

Med dette erklærer vi at produktet som en angitt over, samsvarer med bestemmelsene i nevnte gjeldende retningslinjene for indre marked på utgivelsestidspunkt. 2006/42/EF Maskindirektivet
2014/35/EU Lavspenningsdirektivet
2014/30/EU Elektromagnetisk kompatibilitet
Disse harmoniserte standardene og nasjonale standarder, direktiver og spesifikasjonene og de medgjeldende standardene ble spesielt brukt. EN 13849-1 Maskinsikkerhet
EN 13557 Kraner - Betjeningsinnretninger og styrestasjoner
EN 60204-32 Elektrisk utrustning for maskiner, kraner
EN 61000-6-4 Elektromagnetisk kompatibilitet, emisjonsstandard
EN 61000-6-2 Elektromagnetisk kompatibilitet, immunitet
EN 60529 Beskyttende kapsling (IP-kode)
EN 300220-2 Elektromagnetisk kompatibilitet og radiospektrumsaker (ERM) –
EN 301489-3 Electromagnetic compatibility and Radio spectrum Matters (ERM) – Electromagnetic Compatibility (EMC) standard for radio equipment and services

Det foreligger en teknisk dokumentasjon.

De tilhørende bruksanvisningene finnes på brukerens språk.

Vi forplikter oss til å sende myndighetene som har tilsynsansvar for markedet de spesielle dokumentene for den ufullstendige maskinen fra vår avdeling "Teknisk produkthåndbok".

Gummersbach den 14. januar 2025

Avdelingsleder utvikling av elektronikk

Willi Dick

dick

___________________________

Underskrift fra den ansvarlige

Innholdet i denne erklæringen samsvarer med EN ISO 17050.

ABUS Kransysteme GmbH benytter et kvalitetsikringssystem iht. DIN EN ISO 9001.
