Montage du pont à 8 galets

Uniquement pour pont à 8 galets

Cette étape de travail n'est valable que si le pont est un pont à 8 galets (quatre sommiers individuels, reliés par une barre de liaison).



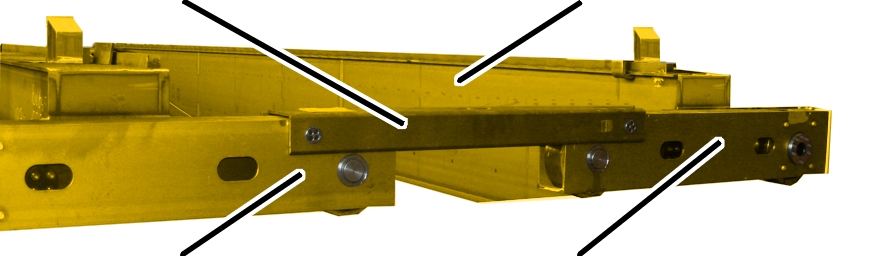

Barre de liaison	Poutre principale
Sommiers	Sommiers

Le montage ne diffère que légèrement de celui d'un pont roulant bipoutre normal.





   Si les sommiers ne sont pas encore montés à la poutre principale : monter les quatre sommiers sur les poutres principales. Voir « Vissage des sommiers sur la poutre principale  ».

   Si les poutres principales sont livrées avec sommiers montés : les sommiers sont déjà serrés au couple de serrage approprié.



plaque de fixation	Poutre principale
	Barre de liaison

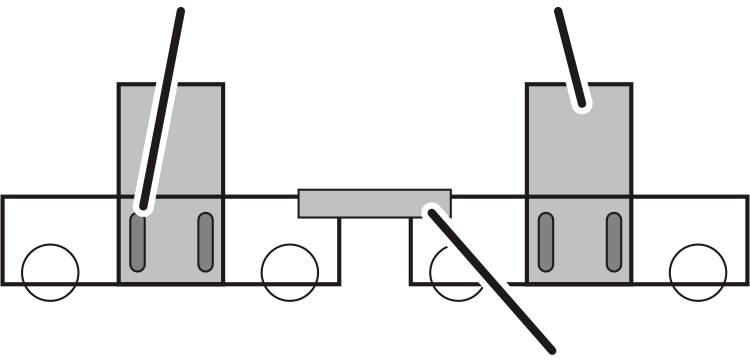

Pour pont à 8 galets variante N :
les poutres principales sont vissées au sommier (comme dans le cas d'un pont roulant bipoutre normal) avec deux plaques de fixation de chaque côté.





plaque de fixation	Sommier avec chevalet soudé

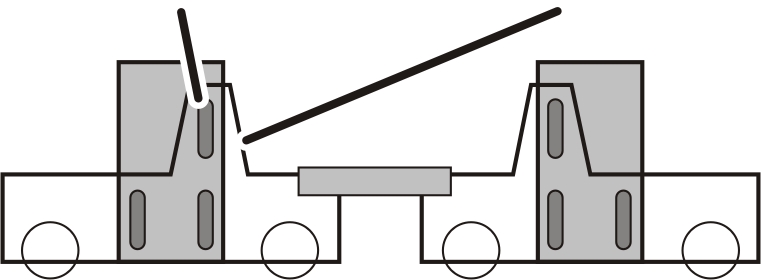

Pour pont à 8 galets variante H :
les poutres principales sont vissées au sommier avec trois plaques de fixation de chaque côté.

La troisième plaque de fixation doit être vissée sur le chevalet soudé.

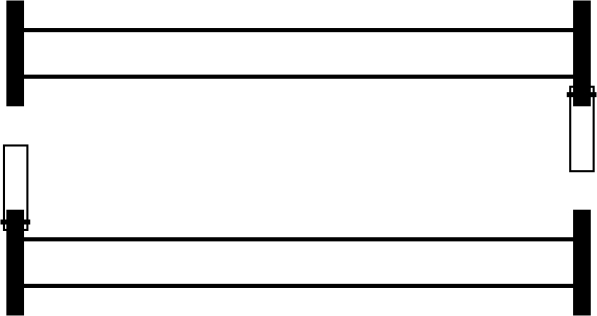

   Monter d'abord une barre de liaison sur le côté de l'un des sommiers. Voir description suivante.

   Monter ensuite l'autre barre de liaison, de manière inversée, sur l'autre sommier. Voir description suivante.



Remarque :

Si un tel montage des barres de liaison s'avère impossible au sol, vous pouvez également monter les barres de liaison une fois que les deux poutres principales se trouveront sur le chemin de roulement.

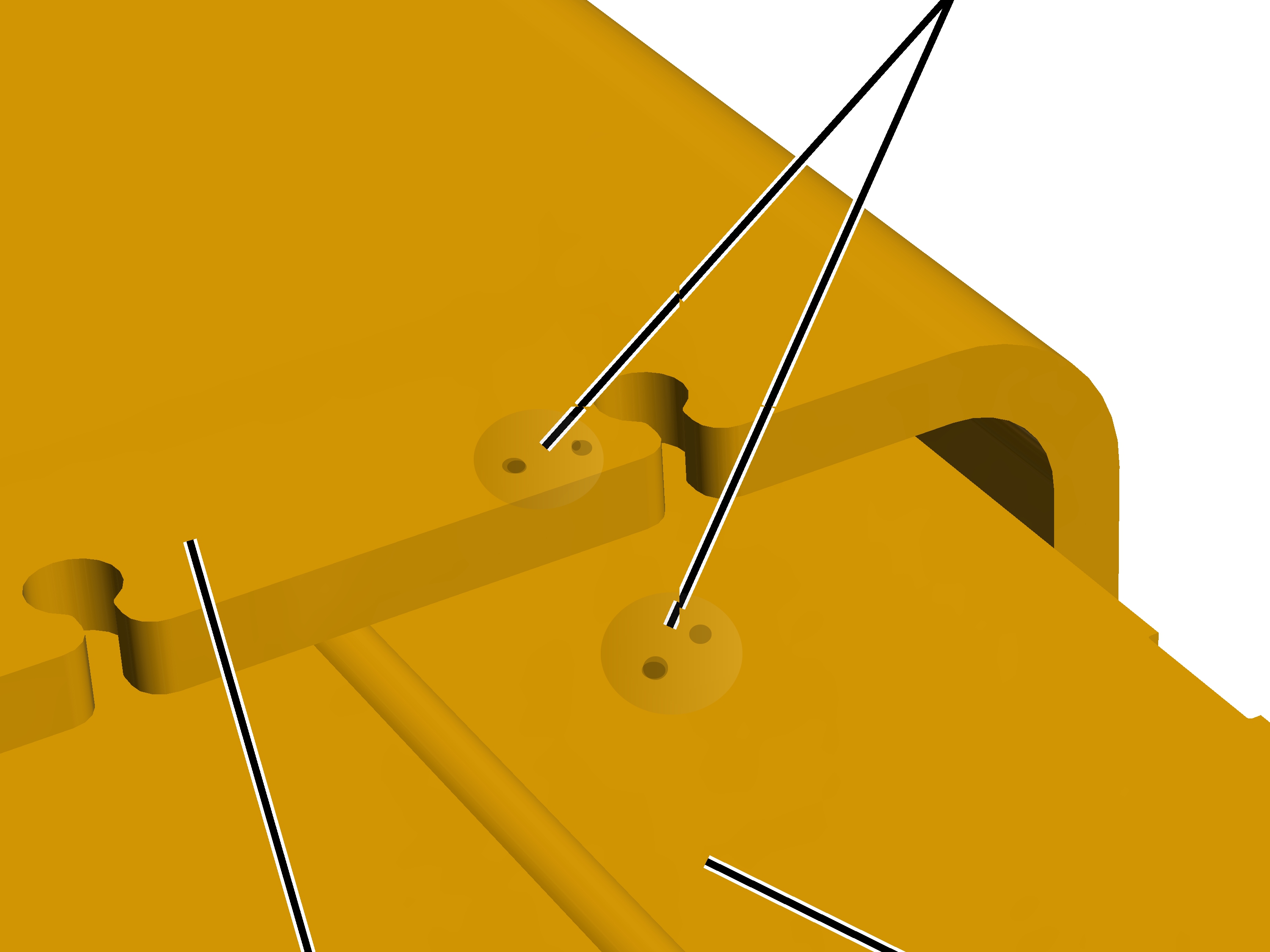

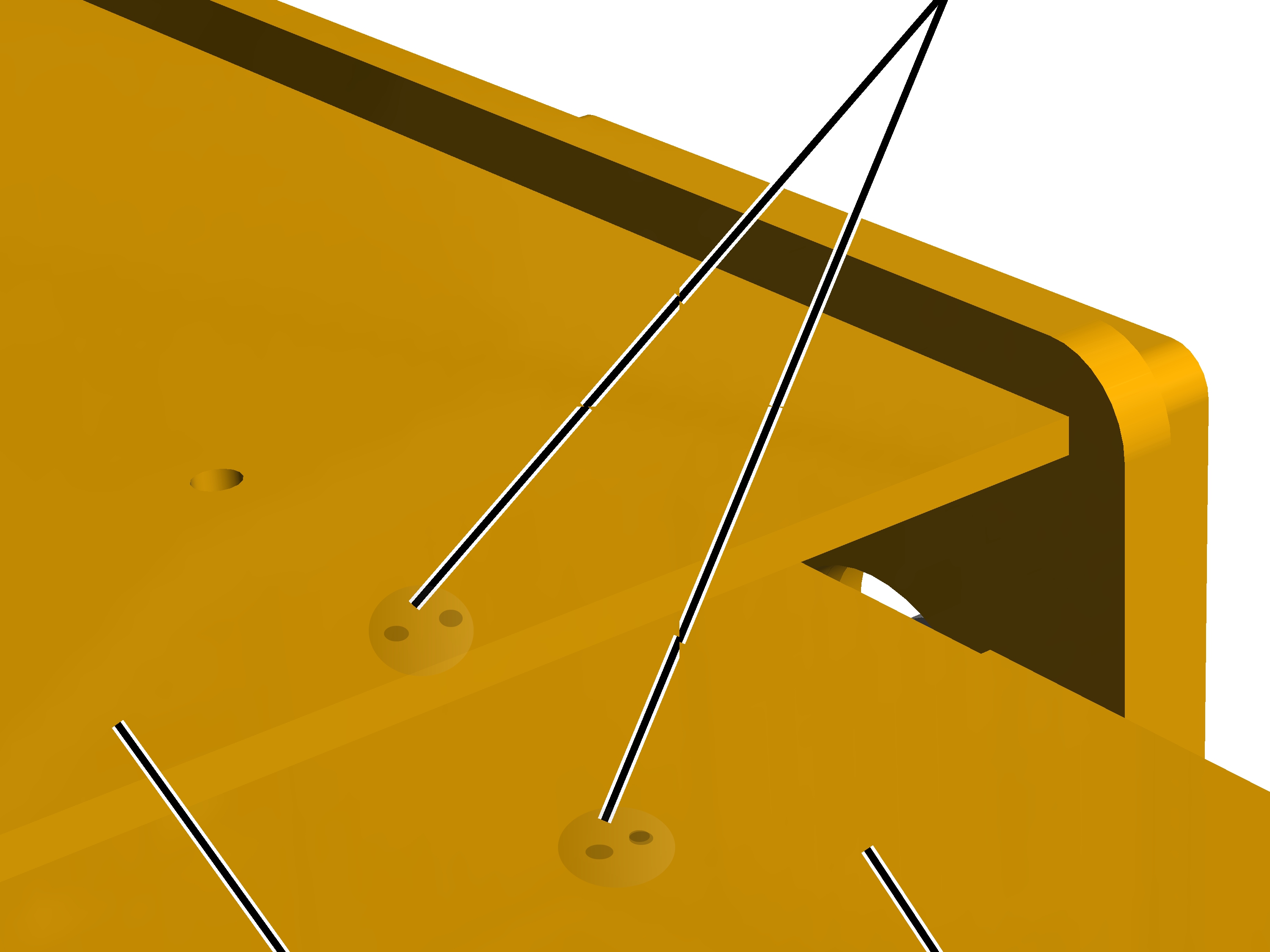

	Repères
Barre de liaison	Sommiers

   Chercher les repères (pour le sens de montage) sur les barres de liaison et sur les sommiers.

Pour le marquage, 1, 2, 3 ou 4 points de grains ont été enfoncés. Le nombre de points de grains doit correspondre.

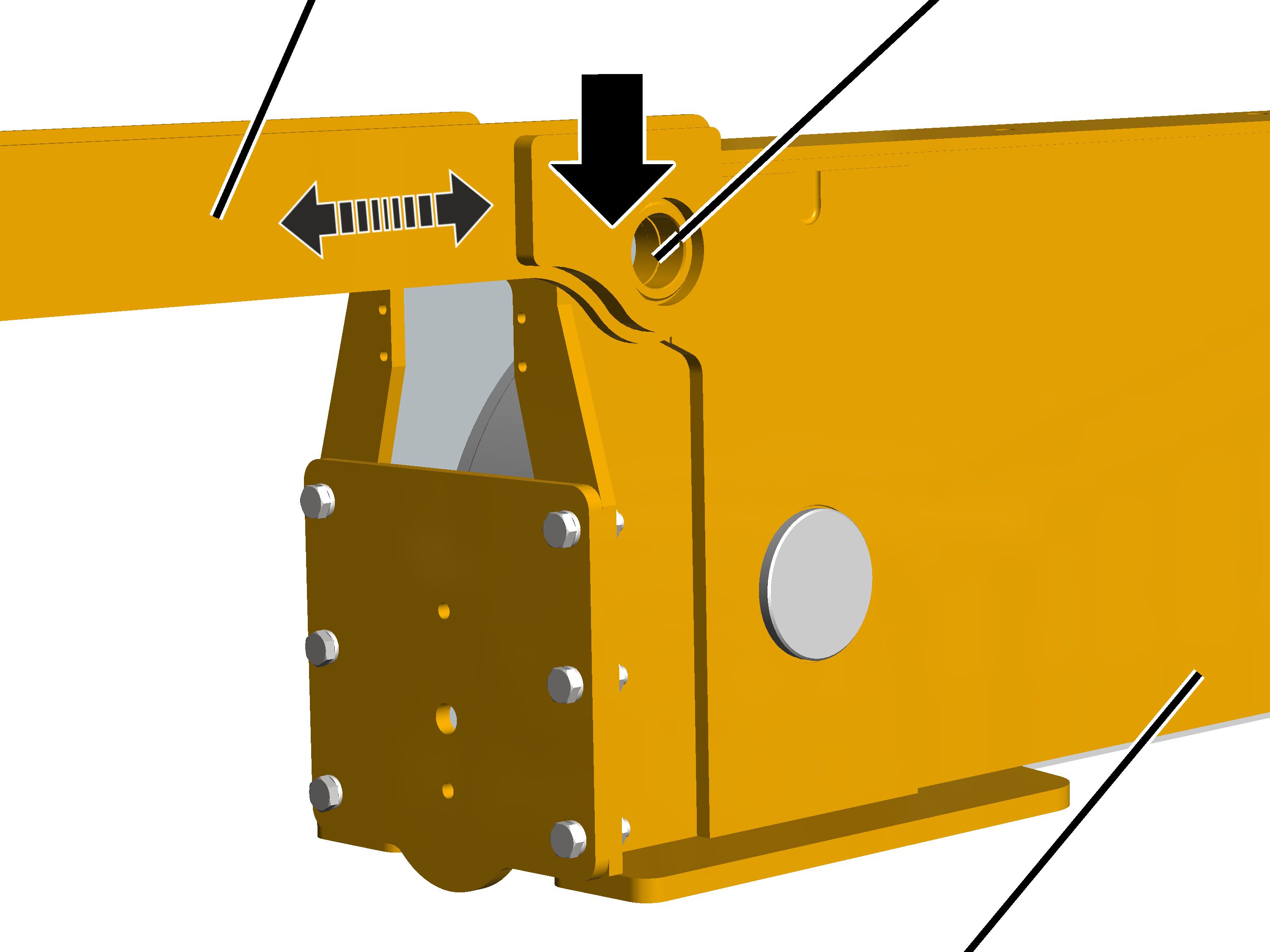

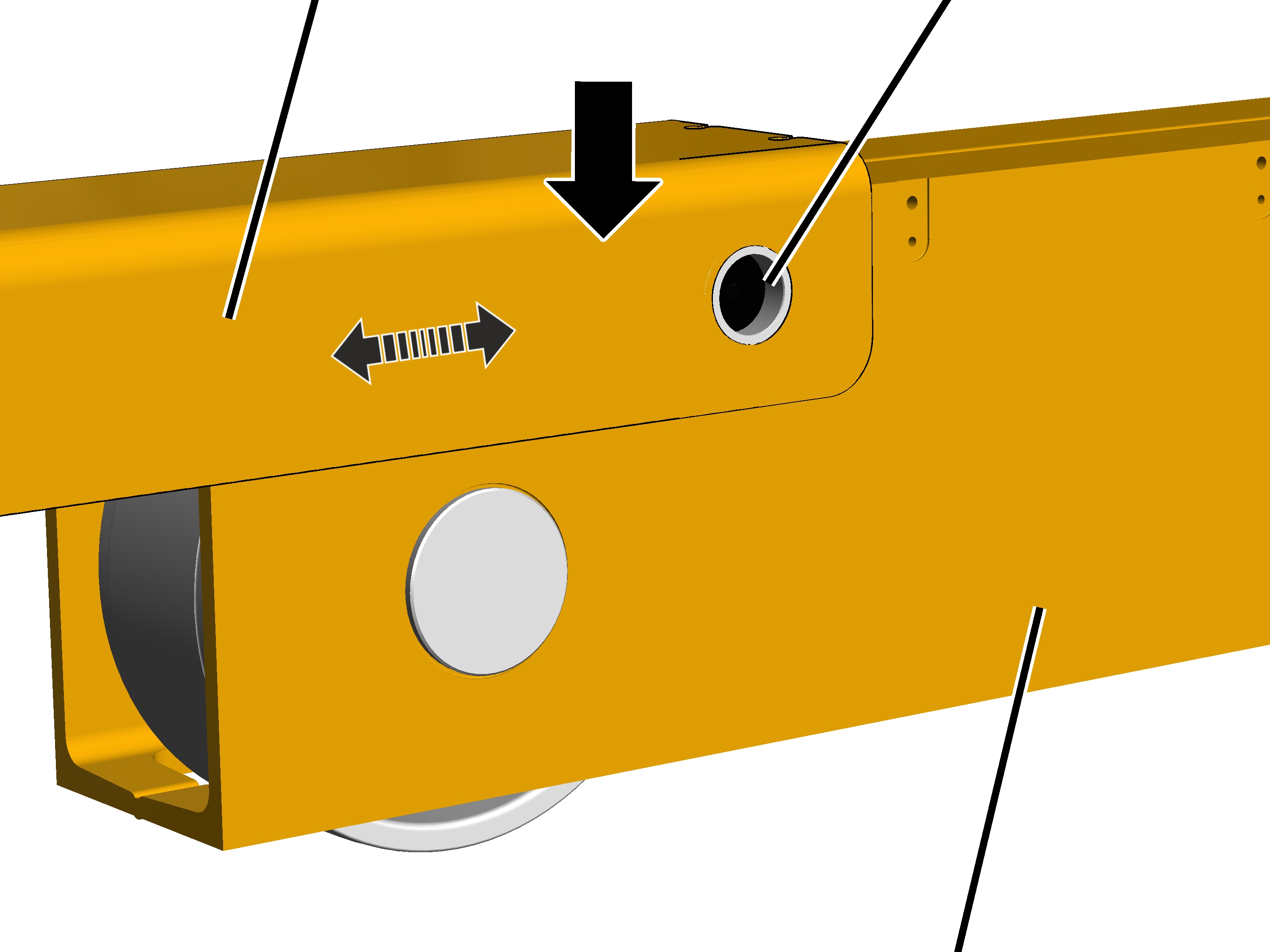

Barre de liaison	Trou pour boulon à embase
	Sommier individuel

   Placer les barres de liaison sur les sommiers de manière à ce que les repères (pour le sens de montage) correspondent.

   Déplacer la barre de liaison de manière à ce que les trous destinés au boulon à embase se trouvent en face l'un de l'autre.

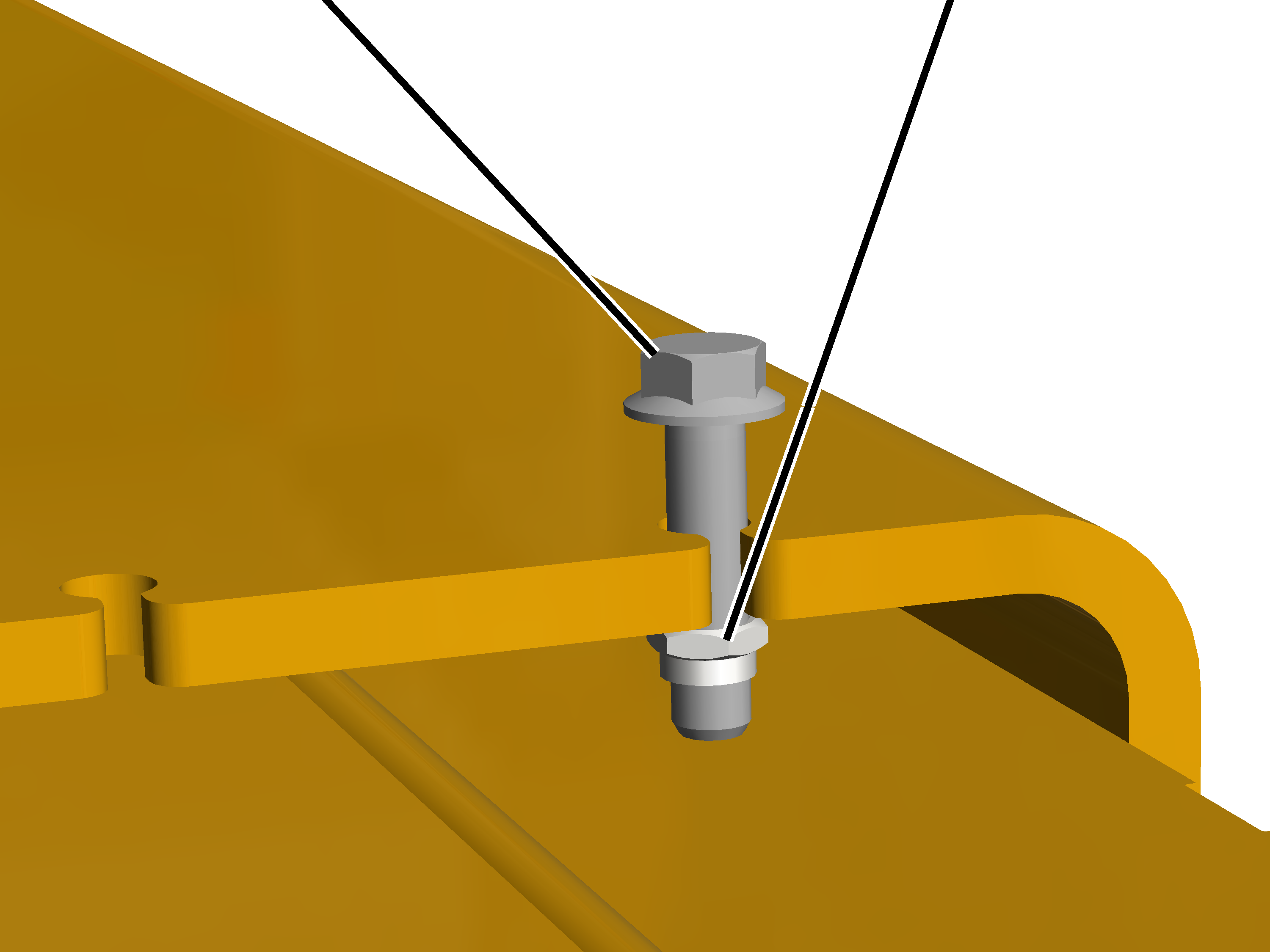

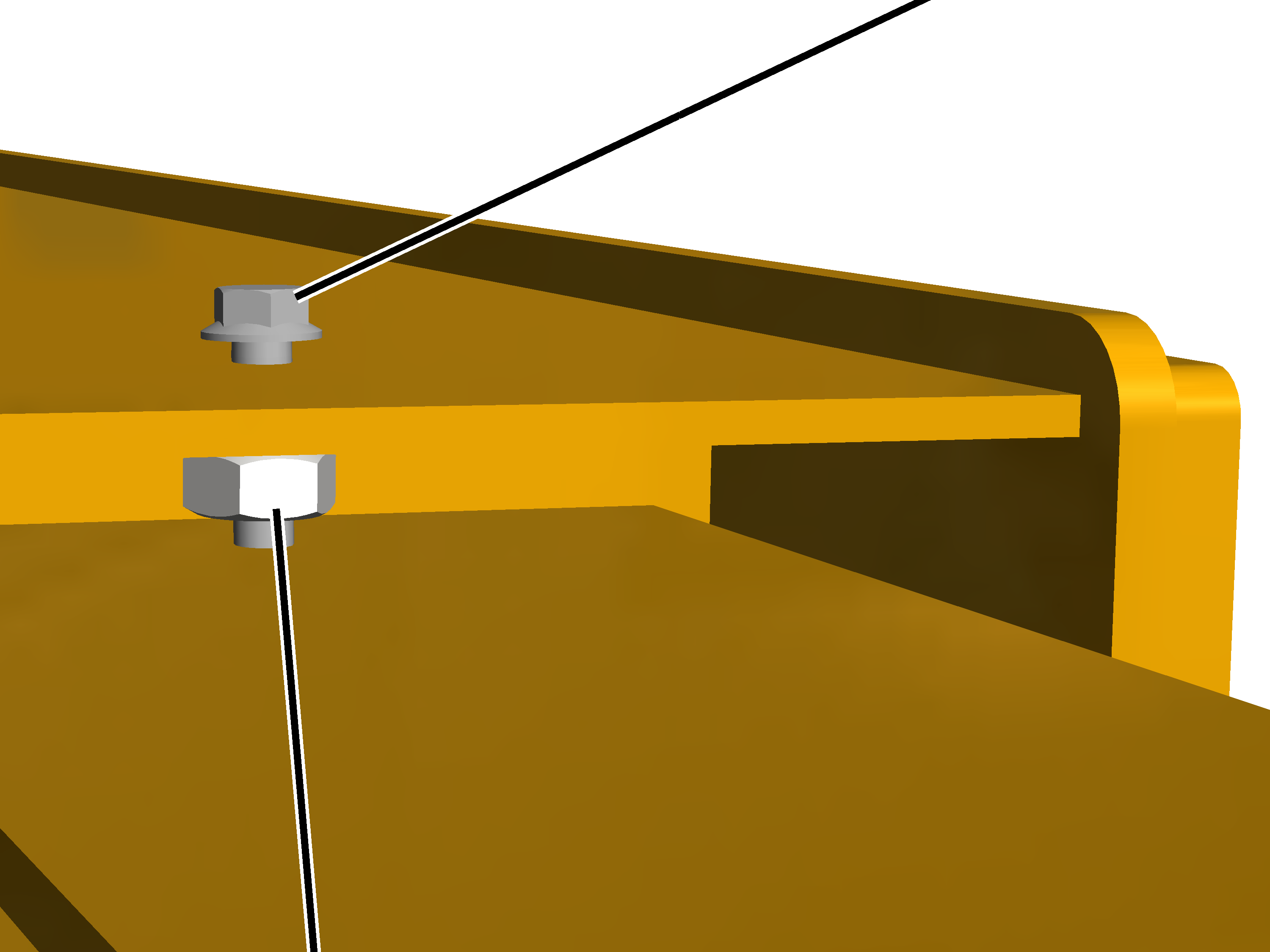

Conseil :



Vis à côtes M12x50	Écrou à côtes M12

Afin de positionner la barre de liaison plus facilement, placer une vis à côtes M12x50 avec écrou à côtes M12 dans les ouvertures au bord de la barre de liaison et régler la position de la barre de liaison en tournant la vis à côtes.

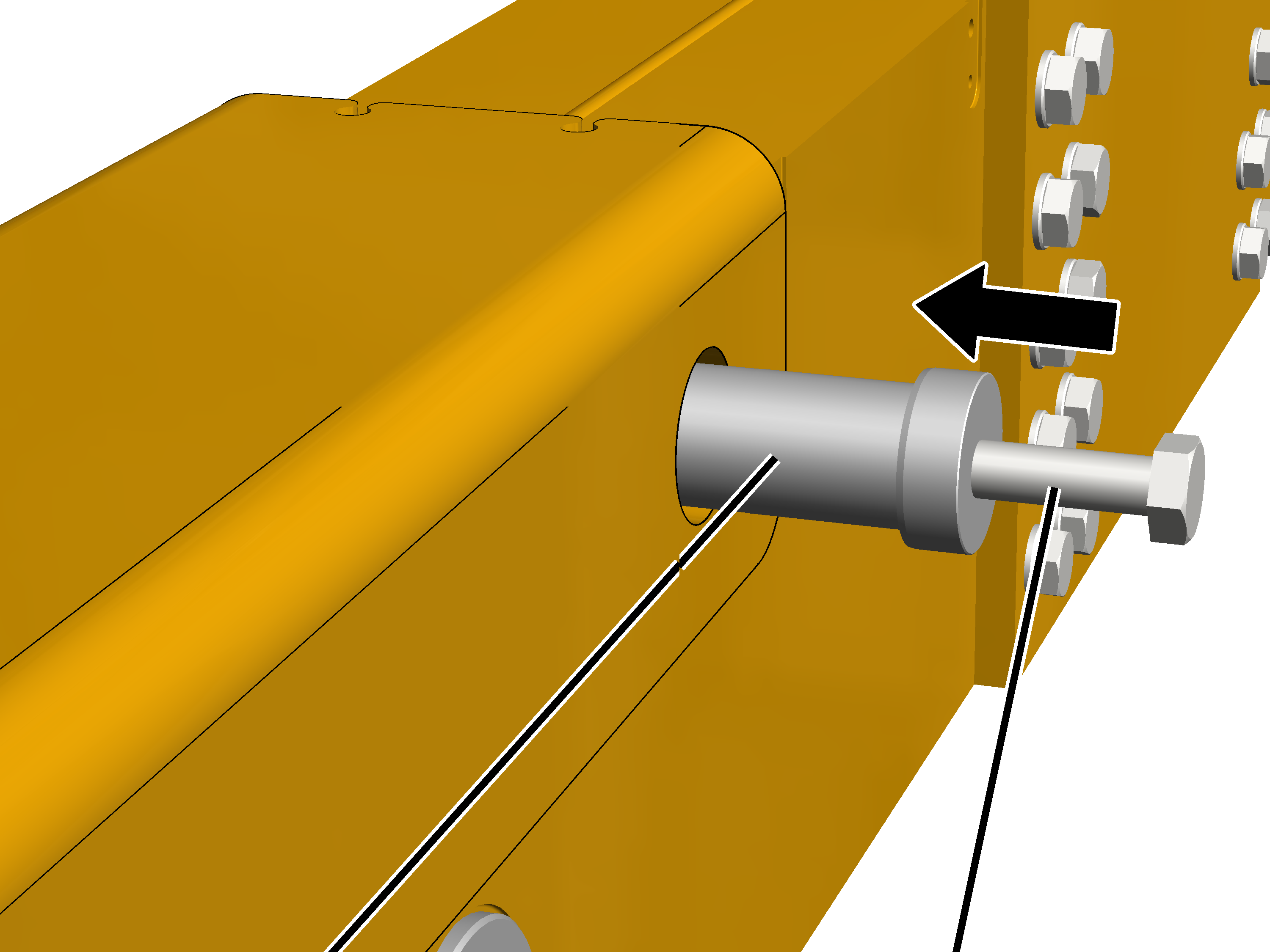

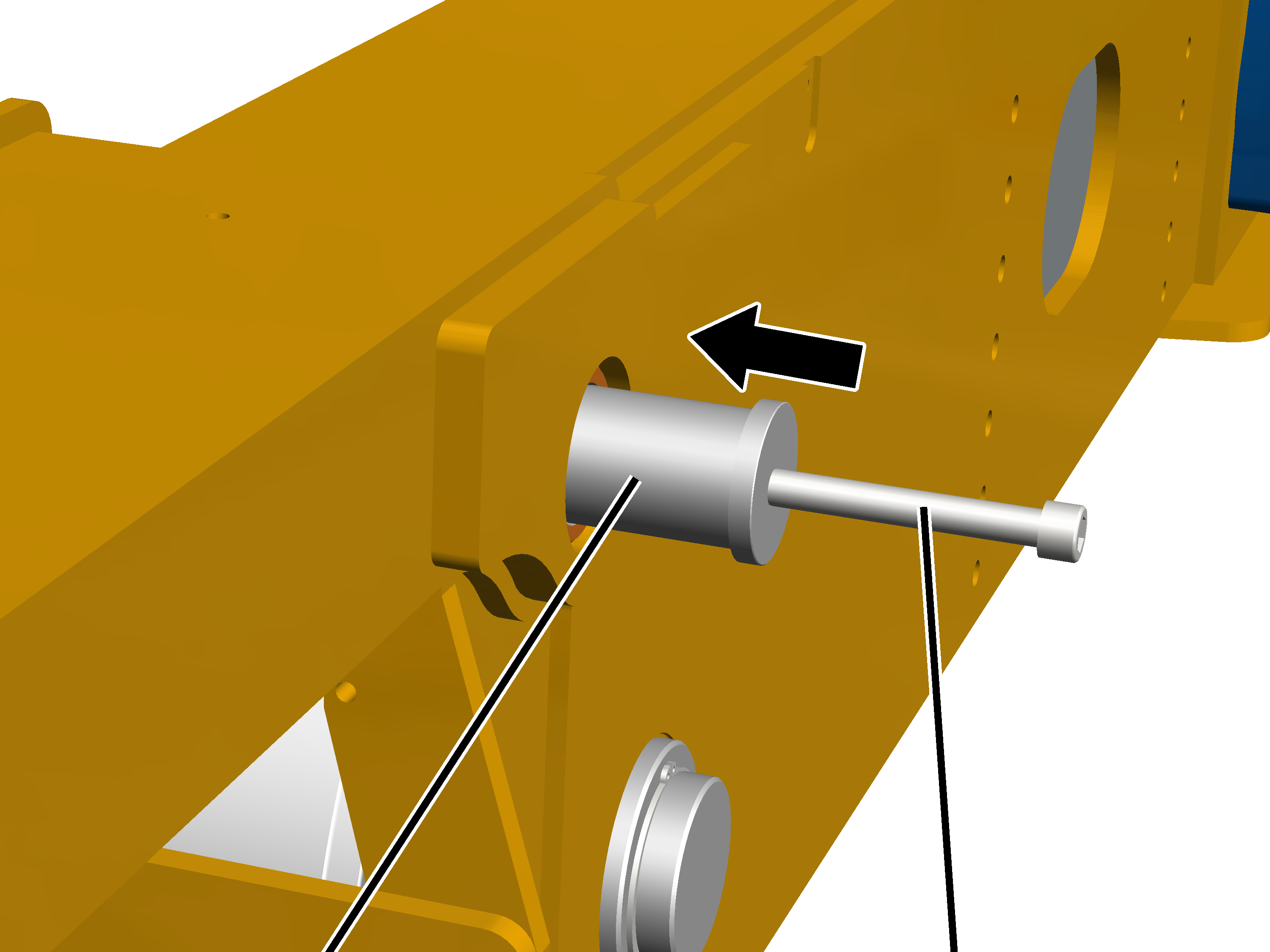

Boulon à embase	Vis ou vis sans tête

   Visser la vis M10 ou M12 ou la vis sans tête dans le boulon à embase.

   Introduire le boulon à embase dans le trou en procédant de l'intérieur vers l'extérieur.

   Faire passer le boulon à embase dans la barre de liaison à l'aide de la vis ou de la vis sans tête.

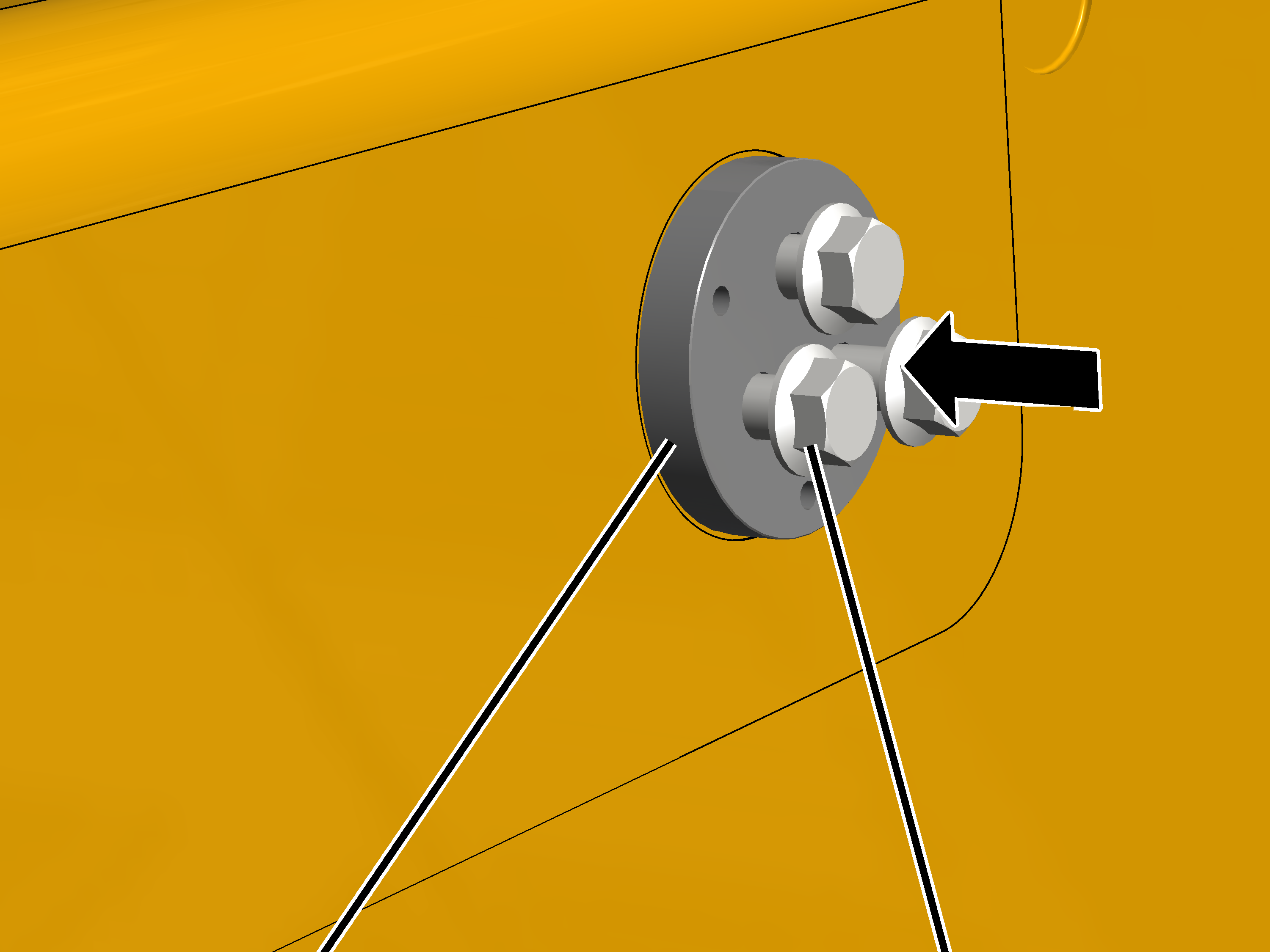

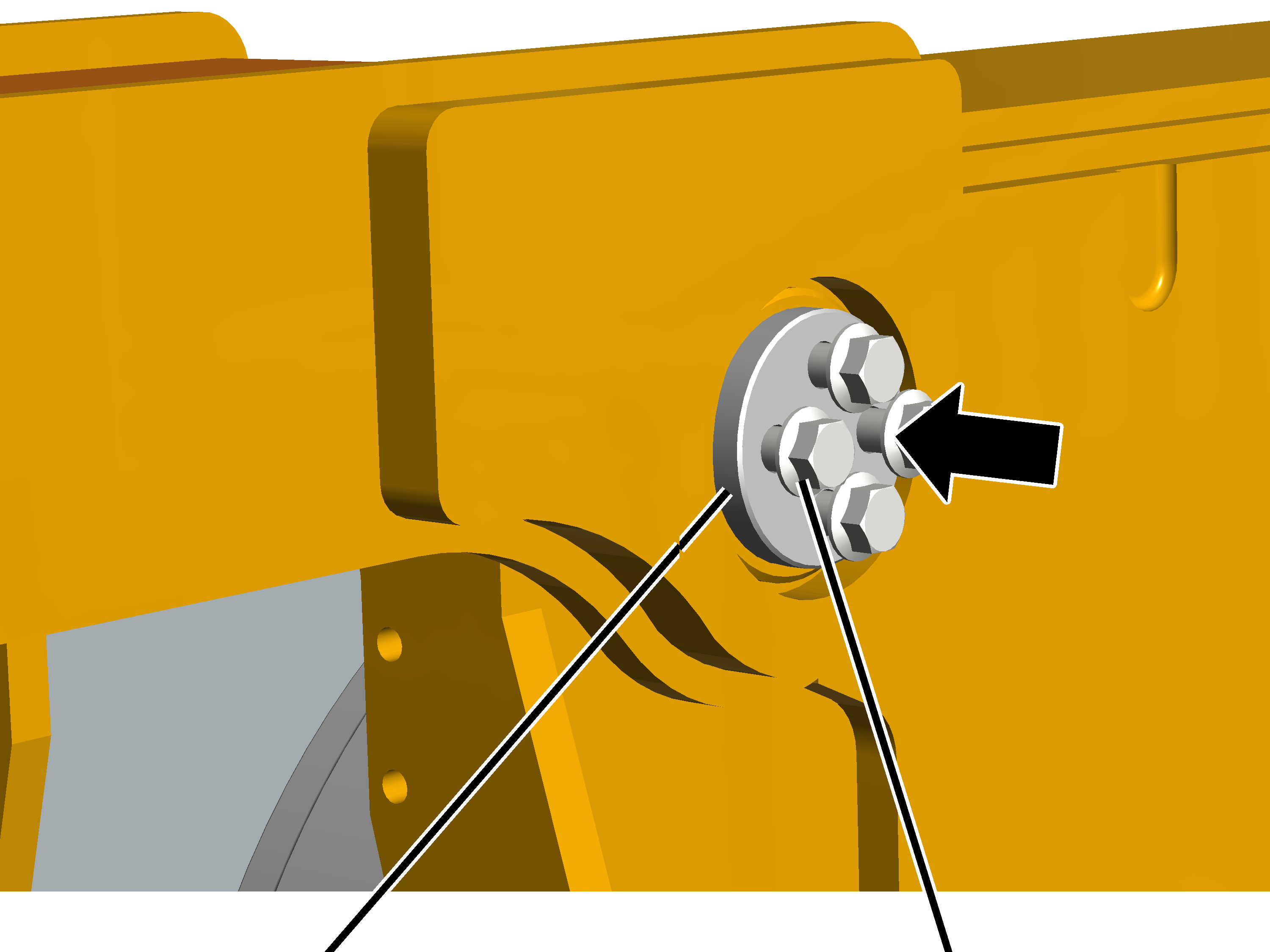

Couvercle	vis à côtes

   Installer le couvercle.

   Visser les vis à côtes

Taille sommier	Type, taille et longueur	Quantité	Couple de serrage
200	Vis à côtes M10x20	3x	85 Nm
280	Vis à côtes M12x25	3x	130 Nm
350	Vis à côtes M12x25	3x	130 Nm
420	Vis à côtes M12x25	4x	130 Nm





   Monter les autres composants. Voir « Montage des tampons de sécurité ».

   Soulever séparément les deux poutres principales pour les placer sur le chemin de roulement. Orienter les uns par rapport aux autres les galets intérieurs et les barres de liaison. Voir « Mise en place du pont roulant sur le chemin de roulement ».

   Relier les deux poutres principales des deux côtés à l'aide des barres de liaison. Voir « Montage de la barre de liaison ».

   Monter le chariot de direction. Voir « Montage du chariot de direction ».

   Monter l'alimentation du chariot de direction. Voir « Montage de l'alimentation du chariot de direction ».

   Monter l'alimentation en courant principal. Voir « Montage de l'entraîneur courant principal ».

   Monter la fin de course du pont. Voir « Montage de l'interrupteur à levier en croix ».

   Si les sommiers n'étaient pas montés à la livraison : visser les quatre sommiers. Voir « Vissage des sommiers ».
