Montage de
l'entraîneur du chariot de direction
L'entraîneur du chariot de direction tire l'alimentation du
chariot de direction (chenille porte-câble ou guirlande d'alimentation) vers la
gauche et vers la droite parallèlement au chariot de direction. Il doit être
monté du côté où se trouve également l'alimentation du chariot de direction.
Uniquement pour chariot de
direction D, DA, Z, ZA
et chenille porte-câble
Cette description est valable uniquement si un chariot de
direction de type D, DA, Z ou ZA doit être raccordé à un pont roulant à chenille
porte-câble.
L'entraîneur du
chariot de direction est livré en pièces détachées et doit être
assemblé.
|
Bride pour
tuyau |
Support |
|
|
|
Tube
carré |
Étrier
fileté |

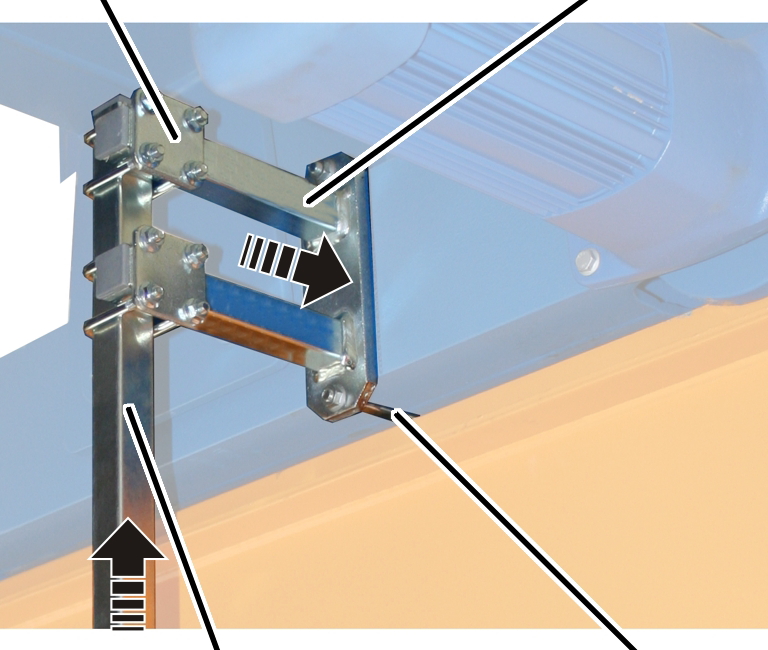

Visser sur le sommier le support
avec l'étrier fileté et les 2 écrous à côtes.
|
Étrier fileté |
Couple de serrage |
|
M8 |
25 Nm |
|
M10 |
50 Nm |
|
M12 |
75 Nm |
Visser le tube carré au support
avec deux brides pour tuyau. 15 Nm.
|
Bride de
fixation rectangulaire |
Pièces
de la chenille porte-câble |
|
|
|
Bride
pour tuyau |
Tube
d'entraînement |

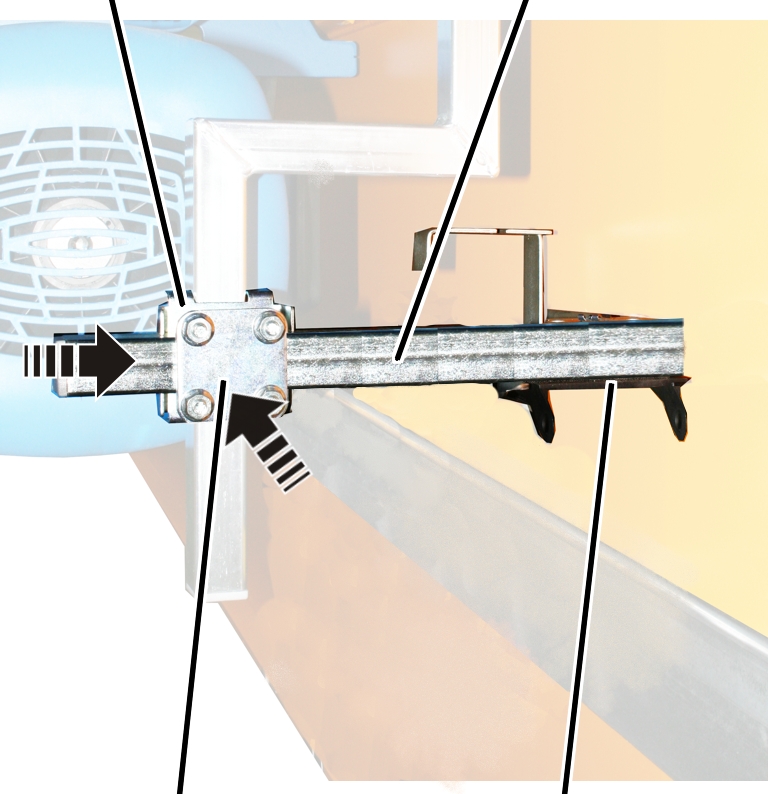

Visser le tube d'entraînement
sur le tube carré vertical (entraîneur du chariot de direction) avec la bride
pour tuyau et la bride de fixation rectangulaire. 15 Nm.
Fixer
les pièces de la chenille porte-câble (fixation de la boucle et élément de
raccordement) sur le tube d'entraînement avec boulon et clip de sécurité
SL.
|
Serre-câble |
Câble
plat |
|
|
|
Élément
de raccordement |
Chenille
porte-câble |
|
|
|
Faire sortir le câble plat de la
chenille porte-câble et le faire passer autour de la fixation de la boucle.
Avec un serre-câble, fixer le
câble plat sur la partie supérieure de la fixation de la boucle.
Introduire la chenille
porte-câble dans l'élément de raccordement jusqu'à enclenchement.
Uniquement en cas
d'utilisation d'un chariot de direction DQA
et d'une chenille
porte-câble
Cette description est valable uniquement si un chariot de
direction de type DQA doit être raccordé à un pont roulant à chenille
porte-câble.
L'entraîneur du chariot de direction est livré en pièces
détachées et doit être assemblé.
|
|
Plaque de fixation |
|
|
|
Tube d'entraînement |

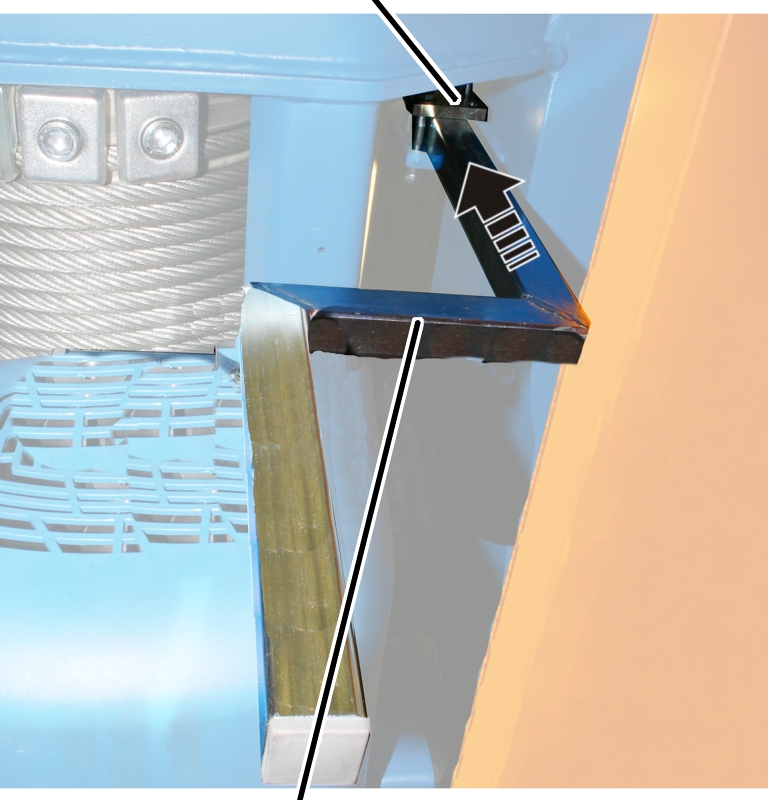

Introduire par le bas le tube
d'entraînement dans le châssis du chariot de direction.
Visser la plaque de fixation
avec la vis hexagonale M8 et l'écrou hexagonal.
Placer le tube d'entraînement
entre la plaque de fixation et le châssis du chariot de direction.
Visser les écrous hexagonaux.
25 Nm.
|
Bride de fixation rectangulaire |
Tube
d'entraînement |
|
|
|
Bride pour
tuyau |
Pièces de
la chenille porte-câble |

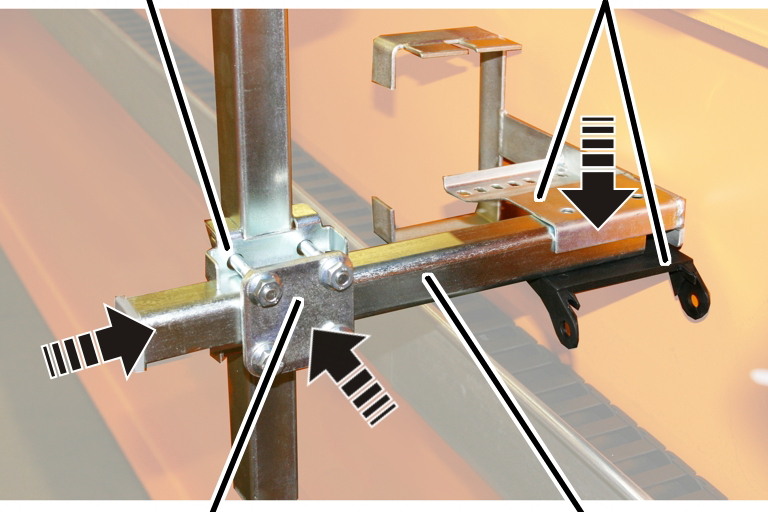

Visser le tube d'entraînement
horizontal sur le tube d'entraînement vertical (entraîneur du chariot de
direction) avec la bride pour tuyau et la bride de fixation rectangulaire.
15 Nm.
Fixer les pièces de la chenille
porte-câble (fixation de la boucle et élément de raccordement) sur le tube carré
avec boulon et clip de sécurité SL.
|
Serre-câble |
Câble plat |
|
|
|
Élément
de raccordement |
Chenille
porte-câble |
|
|
|
Faire sortir le câble plat de la
chenille porte-câble et le faire passer autour de la fixation de la boucle.
Avec un serre-câble, fixer le
câble plat sur la partie supérieure de la fixation de la boucle.
Introduire la chenille
porte-câble dans l'élément de raccordement jusqu'à enclenchement.
Uniquement pour pont roulant
à guirlande d'alimentation
L'entraîneur du chariot de direction est prémonté et fixé sur
le système de rail C et doit être monté sur le chariot de direction.
Sur chariots avec fin de course du chariot de
direction : le fin de course du chariot de direction est déjà monté.
|
|
Entraîneur du chariot de direction |
|
|
|
Marquage |
|

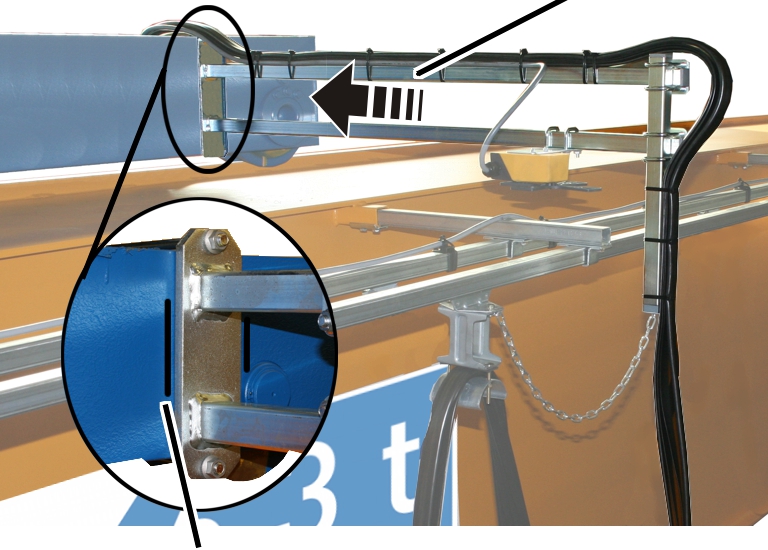

Tenir l'entraîneur du chariot de
direction monté contre le sommier.
Dans la plupart des cas, le sommier porte un repère au niveau
duquel l'entraîneur du chariot de direction doit être monté. Pour cette
position, le point de commutation des fins de course du chariot de direction est
déjà réglé et la longueur des câbles est adaptée en conséquence.
Visser l'entraîneur du chariot
de direction avec l'étrier fileté et les 2 écrous à côtes.
|
Étrier fileté |
Couple de serrage |
|
M8 |
25 Nm |
|
M10 |
50 Nm |
|
M12 |
75 Nm |
Uniquement avec fin de
course du chariot de direction
et chenille porte-câble
Cette description est valable uniquement si le chariot de
direction dispose d'un arrêt progressif ou d'une coupure totale et le pont
roulant d'une chenille porte-câble.
Montage du fin
de course du chariot de direction
Un interrupteur à levier en croix doit être installé pour
l'arrêt progressif ou la coupure totale du chariot de direction. Cet
interrupteur doit être monté sur le tube carré horizontal ou sur le tube carré
vertical.
|
Bride
pour tuyau |
|
|
|
|
Interrupteur à levier en croix |
|

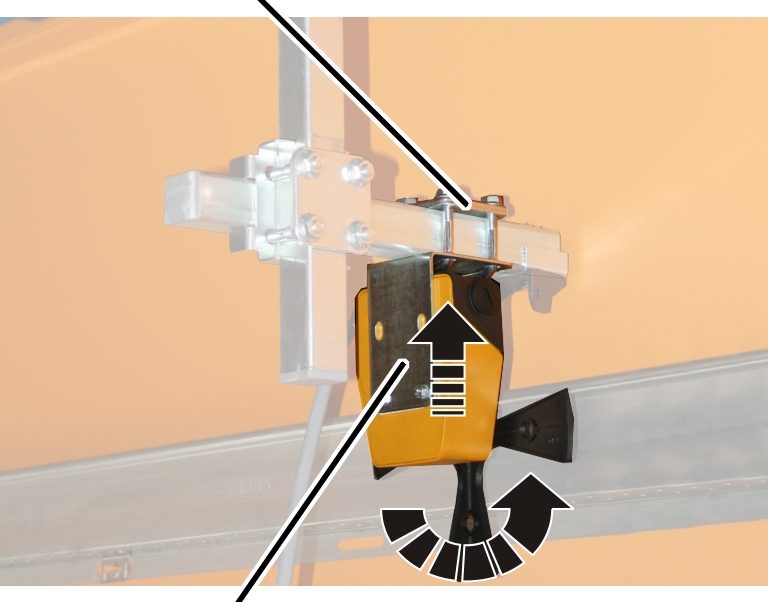

Tourner l'interrupteur à levier en croix sur la position 0.
Visser l'interrupteur à levier en croix sur le tube carré avec la
bride pour tuyau. 15 Nm.
Raccordement de
l'alimentation du chariot de direction
|
Passe-câble à vis |
Connecteur et accouplements |
|
|
|
Câbles
de connexion |
Serre-câble |

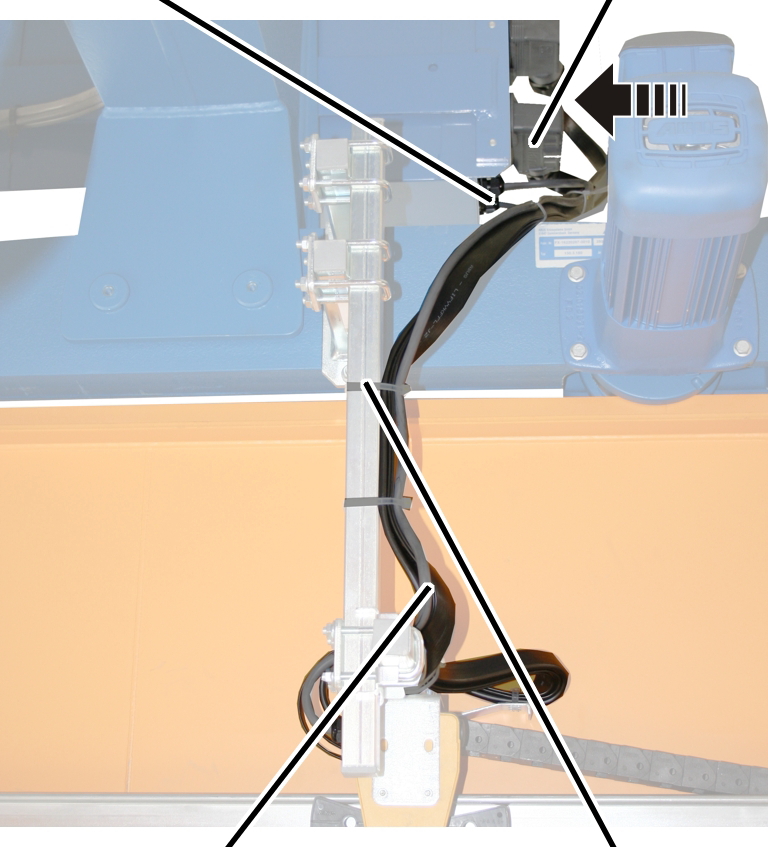

Poser les câbles de connexion de
la chenille porte-câble le long des tubes carrés du coffret électrique du
chariot de direction.
Fixer les câbles de connexion
triés avec des serre-câbles.
Brancher connecteur et prises
femelles au coffret électrique du chariot de direction ou faire passer les
câbles de connexion dans les passe-câbles du coffret électrique du chariot de
direction.
