Montage du chariot de direction

Utiliser des accessoires d'accrochage de charge appropriés et disposant de crochets de levage.

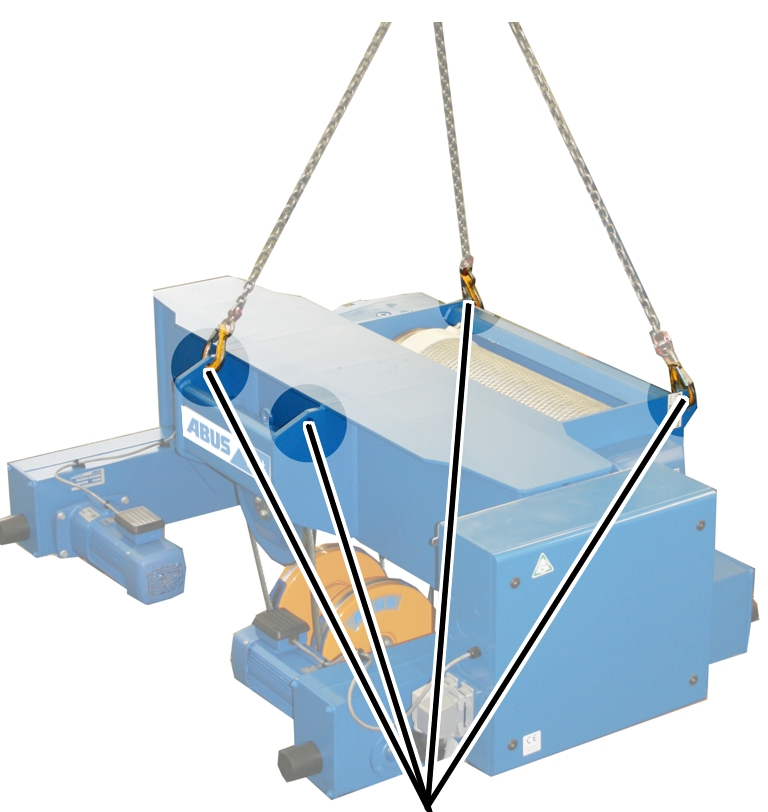

Accrocher au moins trois crochets de levage dans les œillets de suspension du chariot de direction.

Respecter les règles de sécurité du travail et soulever le chariot de direction.

Uniquement avec chariot de direction D, DA, Z, ZA

Cette description n'est valable que si un chariot de direction de type D, DA, Z ou ZA doit être déposé sur un pont roulant.

Coffret électrique du chariot de direction

Alimentation du chariot de direction

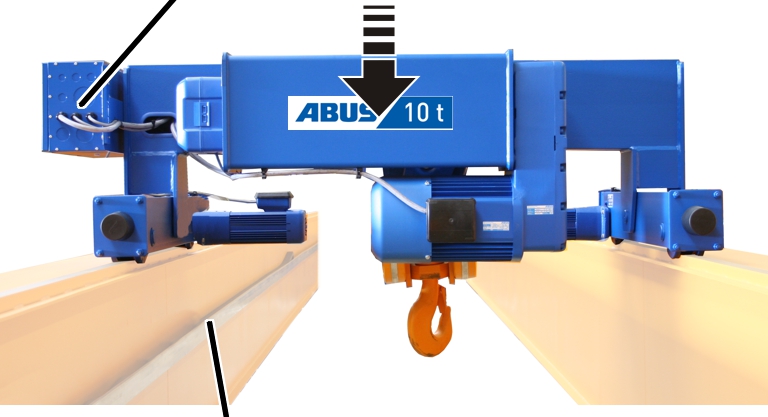

Tourner le chariot de direction comme indiqué sur l'image.

Déposer le chariot de direction avec les galets sur le rail du chariot de direction.

Uniquement en cas d'utilisation de galets de guidage : ne pas déposer le chariot de direction avec les galets de guidage. Ceux-ci seraient sinon endommagés.

Contrôler si tous les galets sont bien en contact avec le rail du chariot de direction.

Uniquement pour chariot de direction DQA

Cette description n'est valable que si un chariot de direction de type DQA doit être déposé sur un pont roulant.

Coffret électrique du chariot de direction

Alimentation du chariot de direction		Protection anti-soulèvement

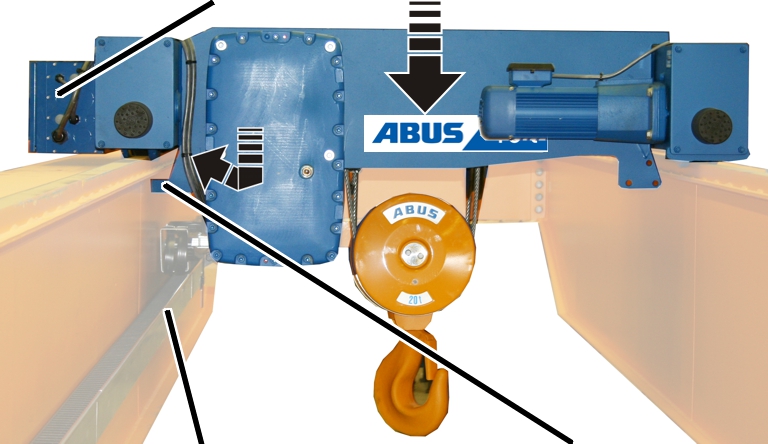

Tourner le chariot de direction de telle manière que le coffret électrique du chariot de direction soit orienté vers l'alimentation du chariot de direction (chenille porte-câble ou guirlande d'alimentation).

Incliner légèrement le chariot de direction et l'amener en dessous de la semelle supérieure de la poutre principale avec la protection anti-soulèvement.

Déposer le chariot de direction avec les galets sur le rail du chariot de direction.

Uniquement en cas d'utilisation de galets de guidage : ne pas déposer le chariot de direction avec les galets de guidage. Ceux-ci seraient sinon endommagés.

Contrôler si tous les galets sont bien en contact avec le rail du chariot de direction.

Uniquement pour ZLK avec chariot de direction D, DA, Z, ZA

Cette description est valable uniquement si un chariot de direction de type D, DA, Z ou ZA doit être déposé sur un pont roulant ZLK.

Étrier fileté	Étrier de serrage

	Protection anti-soulèvement

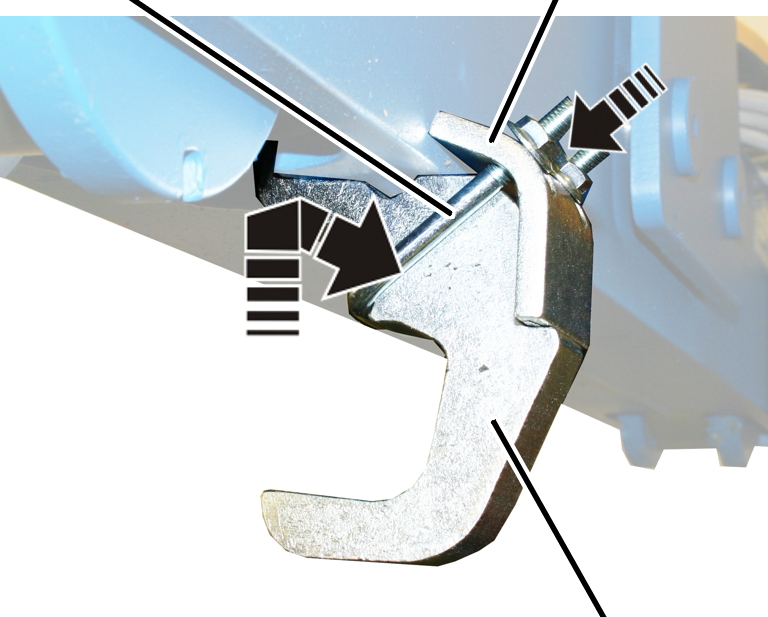

Placer l'étrier de serrage et l'étrier fileté sur la protection anti-soulèvement.

Depuis le bas, accrocher dans l'ouverture la protection anti-soulèvement au niveau du galet non entraîné.

Visser l'étrier de serrage avec les 2 écrous à côtes M8. 25 Nm.

Uniquement pour ZLK avec chariot de direction DQA

Cette description est valable uniquement si un chariot de direction de type DQA doit être déposé sur un pont roulant ZLK.

vis à côtes

	Protection anti-soulèvement

Tenir la protection anti-soulèvement contre le chariot de direction.

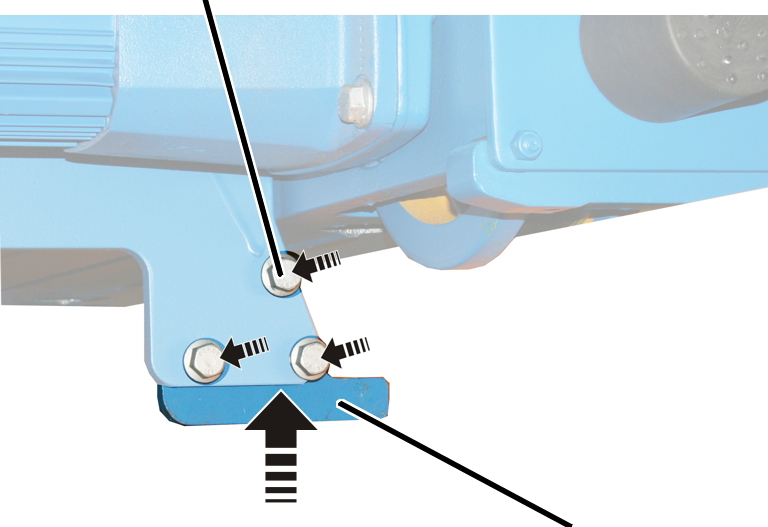

Visser la protection anti-soulèvement avec les 3 vis à côtes.

Vis à côtes	Couple de serrage
M12x30	115 Nm
M16x35	210 Nm

Uniquement pour ZLV

Cette description est valable uniquement si un chariot de direction (tous types) doit être déposé sur un pont roulant ZLV.

protection anti-soulèvement

Côté plat	Étrier fileté

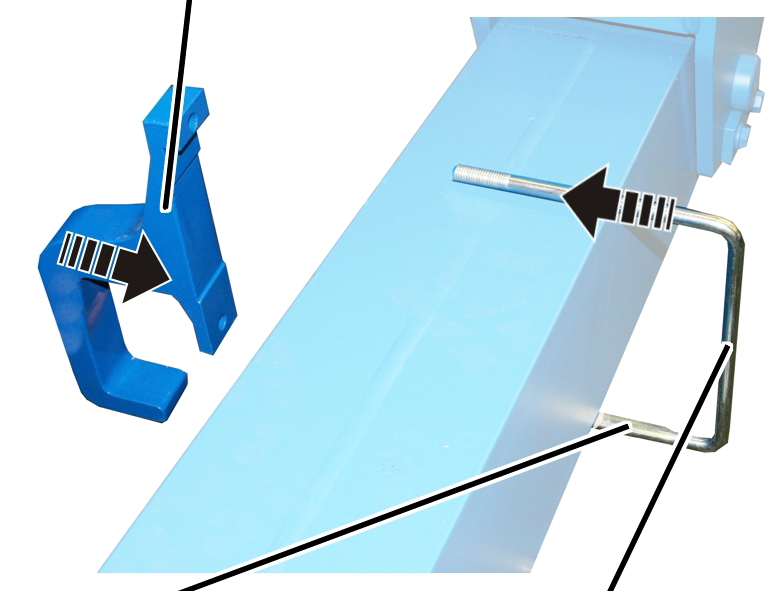

Tourner l'étrier fileté avec le côté plat vers le bas.

Enfiler sur le sommier l'étrier fileté au niveau du galet non entraîné.

Placer la protection anti-soulèvement sur l'étrier fileté.

Visser la protection anti-soulèvement avec les 2 vis à côtes.

Étrier fileté	Couple de serrage
M8	25 Nm
M10	50 Nm
M12	75 Nm
