Le montage de l'alimentation en courant principal diffère en fonction du type de pont et des conditions qui règnent dans le bâtiment.

   Si présente : consulter la documentation technique (schéma « Position de montage de l'entraîneur courant principal ») pour connaître la position de l'entraîneur courant principal.

Si le schéma n'est pas disponible : monter l'entraîneur courant principal le plus près possible du coffret électrique. Respecter les distances de sécurité requises du pont et du chariot de direction.

Composition de l'entraîneur courant principal :

Les éléments fournis vous indiquent si l'entraîneur courant principal se compose d'un ou de deux supports.

─     Dans le cas d'un seul support : si le tube carré vertical fait 80 cm de long, on utilise un seul tube carré.

Dans le cas d'un seul support : si le tube carré vertical fait 100 cm ou 130 cm de long, on utilise deux tubes carrés verticaux.

Dans le cas de deux supports : si le tube carré vertical fait 80 cm de long, on utilise un tube carré vertical sur chaque support.

─     Dans le cas de deux supports : si le tube carré vertical fait 100 cm ou 130 cm de long, on utilise deux tubes carrés verticaux sur chaque support.

Dans le cas de tubes carrés verticaux de 130 cm de long, les tubes carrés verticaux des deux supports sont en plus reliés entre eux avec un tube carré transversal.

Le montage d'un ou de deux supports à gauche ou à droite du sommier est maintenant effectué en fonction de la variante de montage précédemment sélectionnée.

Si nécessaire :

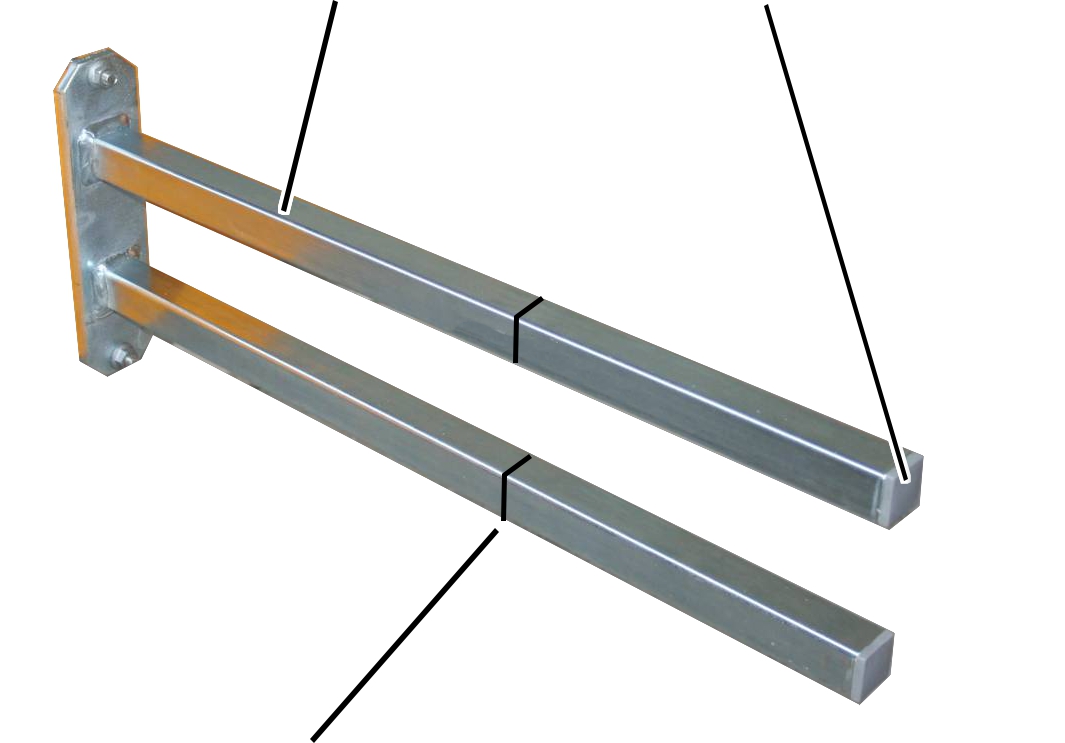

   Retirer les 2 bouchons à lamelles du support.

   Raccourcir le support.

La longueur requise dépend des conditions qui règnent dans le bâtiment et des distances de sécurité indiquées dans le plan du pont.

   Replacer les 2 bouchons à lamelles dans les extrémités du support.

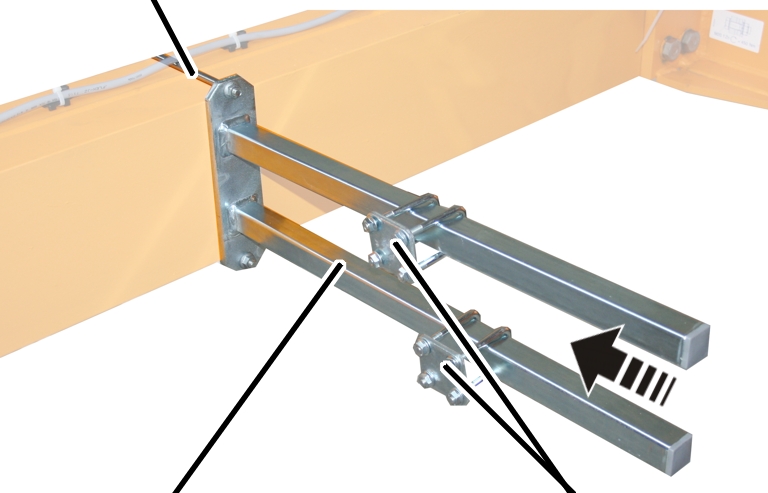

   Fixer le support au sommier auquel le coffret électrique du pont est accroché.

   Visser le support avec l'étrier fileté.

   Enfiler et fixer les 2 brides pour tuyau.

Le montage d'un ou de deux tubes carrés verticaux sur le ou les supports est maintenant effectué en fonction de la variante de montage précédemment sélectionnée.

Si nécessaire :

   Retirer le bouchon à lamelles du tube carré.

   Raccourcir le tube carré.

   Replacer le bouchon à lamelles dans le tube carré.

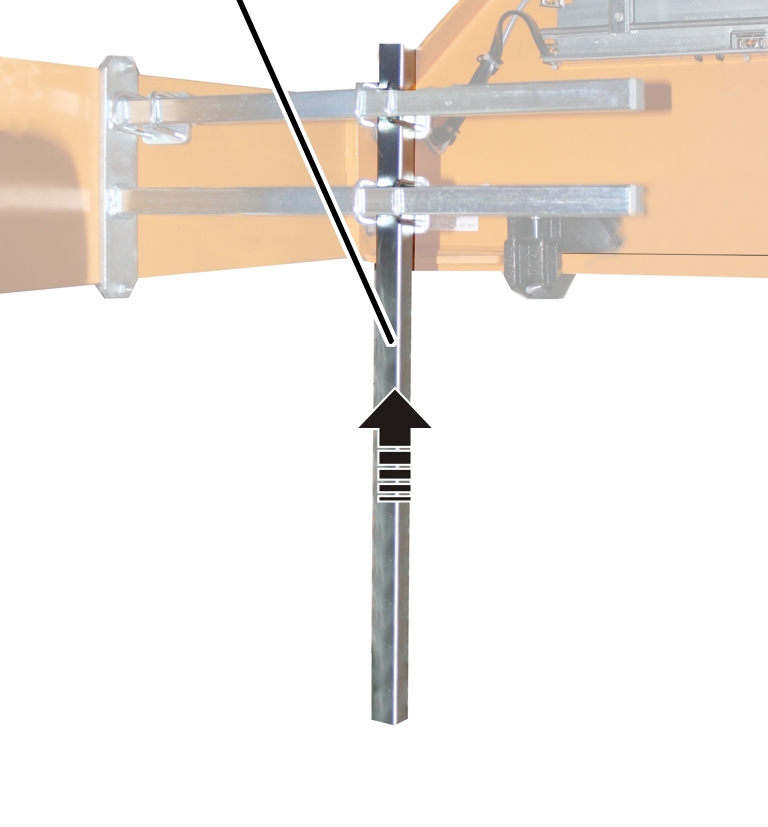

   Placer le tube carré vertical à l'endroit requis du support.

La longueur requise dépend des conditions qui règnent dans le bâtiment et des distances de sécurité indiquées dans le plan du pont.

   Visser le tube carré vertical sur le support avec 2 brides pour tuyau. 15 Nm.

S'il y a plus d'un tube carré vertical :

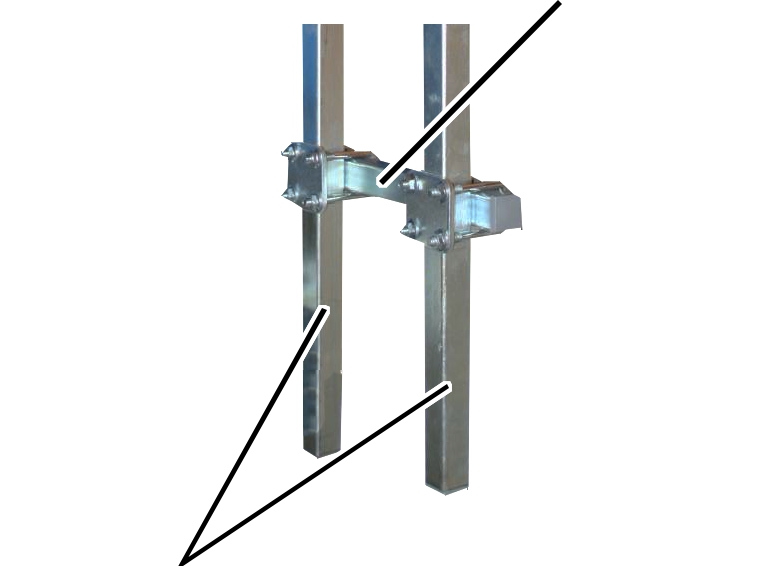

   Placer le tube carré horizontal sur les tubes carrés verticaux avec deux brides pour tuyaux.

Le tube carré horizontal peut être un tube carré indépendant ou appartenir au preneur de courant de l'alimentation en courant principal.

   Serrer les 2 brides pour tuyau. 15 Nm.

Le montage des composants requis est maintenant effectué sur l'entraîneur courant principal préparé :

─     Preneur de courant de l'alimentation en courant principal

─     interrupteur à levier en croix. Voir « Montage de l'interrupteur à levier en croix ».

─     Avertisseur

─     Lampe témoin rouge
