ET OVERBLIK:

Generelt

Vedrører alle, der arbejder med kranen, på kranen eller i nærheden

Først

Anvendelse af denne produkthåndbog

Følgende symboler anvendes i denne produkthåndbog:

1. Dette er en handlingsanvisning og opfordrer til et arbejdstrin.

• Dette er resultatet af en handling og skildrer, hvad der sker på apparatet.

• Dette er en optælling.

Henvisninger til produkthåndbogen

Læs produkthåndbogen omhyggeligt før arbejdet. Læs i hvert tilfælde også yderligere produkthåndbøger vedr. tilbehør og komponenter.

Opbevar derefter produkthåndbogen i nærheden af kranen. Den skal være tilgængelig for alle, der arbejder med eller på kranen.

Videregiv altid produkthåndbogen sammen med kranen, hvis den sælges, udlejes eller lign.

Korrekt brug

Wiretaljen er beregnet til anvendelse på en tilsvarende dimensioneret enskinne-traverskran eller en vægløbekran med en drager til bevægelse af laster over hele arealet. Wiretaljen kører i den forbindelse horisontalt på en I-drager eller en svejset kassedrager.

• Wiretaljen kan køres på I-dragere eller svejsede kassedragere.
• Wiretaljen er beregnet til en strømtilførsel til løbekat via energikæden ABUPowerline eller en ABUS-slæbeledning.

Forskrifter

Anlægget er på tidspunktet for fremstillingen konstrueret og kontrolleret i henhold til europæiske normer, regler og forskrifter. Hvilke principper der er lagt til grund i forbindelse med konstruktionen og fremstillingen, er angivet i overensstemmelseserklæringen eller inkorporeringserklæringen. Principperne skal også overholdes ved montering, drift, kontrol og vedligeholdelse. De gældende arbejdssikkerhedsbestemmelser skal også overholdes.

Hvilke af forskrifterne der gælder i det pågældende enkelttilfælde, afhænger meget af anvendelsen af kranen og af nationale forskrifter. Kontrollér og overhold de gældende og aktuelle forskrifter og arbejdssikkerhedsbestemmelser! Se også overensstemmelseserklæringen eller inkorporeringserklæringen.

Garanti

• ABUS påtager sig intet ansvar for skader, der er forårsaget af ukorrekt brug, af utilstrækkeligt uddannet personale, af ukorrekt udførte arbejder, af forandringer, ombygninger eller andre ændringer på kranen eller kranens komponenter, der ikke er godkendt af ABUS.
• Kravet på garanti bortfalder, hvis komponenter ændres på eget ansvar, kranen eller krankomponenter monteres, anvendes eller vedligeholdes anderledes end beskrevet i denne produkthåndbog, eller der ikke anvendes originale ABUS-reservedele.
• Sikker drift af kranen eller af kranens komponenter er kun garanteret, hvis der anvendes originale ABUS-reservedele.

Wiretaljen

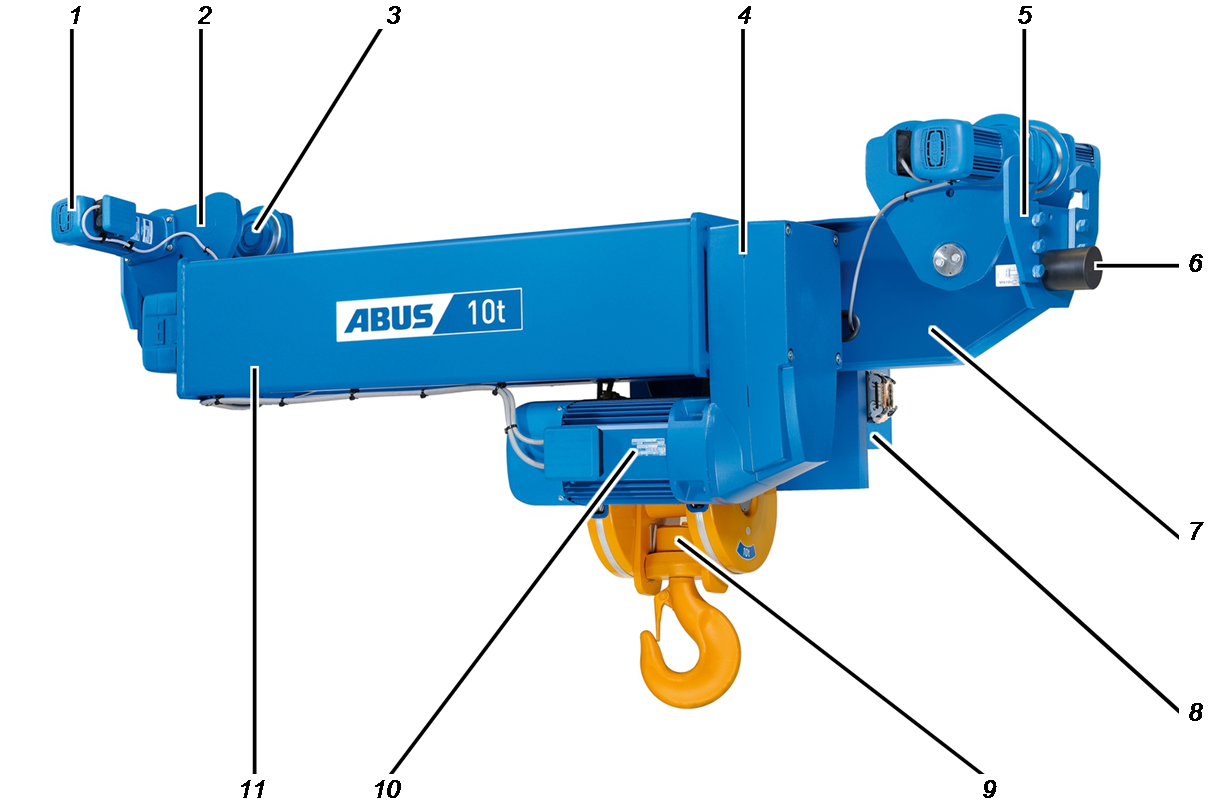

Apparatbeskrivelse krogblokløbekat (U)

• 1: Køredrev til løbekat
• 2: Sideafskærmning
• 3: Katmaskineri
• 4: Løftegear
• 5: Løftesikring
• 6: Sikkerhedspuffer
• 7: Løbekatramme
• 8: Kontravægtsside med kontaktorkasse
• 9: Underblok og lastkrog
• 10: Hejsemotor
• 11: Tromleside

Ydelseskendetegn

Krogblokløbekatten (U):

• Katmaskineriet kører på hoveddragerens underflange og er forindstillet på forskellige flangebredder. Flangebredden kan kun tilpasses i begrænset omfang (få mm).

• Wiretaljen har otte løbehjul, hvor den samlede belastning fordeles. Derved kan der realiseres en større løftekapacitet end ved en enskinne-traverskran med lav spændevidde.
• Wiretaljen har fire direkte, drevne løbehjul og fire ikke-drevne løbehjul.

• Kontaktorkassen er placeret på den modsatte side af drevet til løftemaskineri og anvendes som modvægt.

• Wiretaljen dækker et løftekapacitetområde fra 6,3 t til 25 t.

Køredrevet til løbekat:

• Køredrevene er udført som drejestrømsmotor med omskiftelige poler og med elektromagnetisk skivebremse og gear.
• Køredrevene har en langsom og en hurtig kørehastighed. Forholdet mellem de to hastigheder er på 1/4.
• Køredrevets gear er et vedligeholdelsesfrit, to- eller tretrins planetgear.

Drevet til løftemaskineri med polomskiftelig hejsemotor:

• Drevet til løftemaskineri drives af en polomskiftelig 2/12-polet hejsemotor med gear.
• Hejsemotoren har en elektromagnetisk aktiveret fjedertryksbremse.
• Drevet til løftemaskineri har en langsom hejsehastighed og en hurtig hejsehastighed. Forholdet mellem de to hejsehastigheder er på 1/6.
• Drevet til løftemaskineri kan hurtigt afbrydes fra resten af kranens elsystem ved hjælp af stikforbindelser i stikhuset direkte på drevet til løftemaskineri.
• Løftegearet har et flertrins cylindrisk tandhjul med skrå fortanding i letmetalhuset. Tandhjulene kører i et lukket oliebad og smøres derved i hele levetiden.
• For yderligere detaljer om det polomskiftelige drev til løftemaskineri, se produkthåndbogen „Polomskifteligt, modulært ABUS-drev til løftemaskineri til wiretaljer“.

Løftemaskineriet:

• Løftemaskineriets wire er en speciel wire med en meget høj brudstyrke. Det når en betydeligt højere levetid end en normal stålwire.
• Tovstyret sikrer en fejlfri op- og afrulning af wiren på wiretromlen. Den er af slidstærkt kunststof med glideevne.

Tekniske data

Omgivelsesbetingelser under drift:

Støjemission:

I tabellen er lydtrykniveauet LP anført i en afstand på 4 m fra wiretaljen. Med lydeffekniveauet LW kan lydtrykniveauet beregnes for alle afstande.

Transport af wiretaljen på en lastbil

Kun ved ikke-monteret wiretalje

Overhold blandt andet følgende punkter:

1. Sørg for at sikre alle løse dele og ledninger.
2. Sørg for at sikre ladningen i henhold til de lokale forskrifter.
3. Sørg for at sikre wiretaljen på ladet med egnede fastgørelsesmidler.
4. Sørg for at sikre lastkrogen, så den ikke kan glide frem og tilbage under transporten.

1. Wiren holdes fast på wiretromlen af tovstyret. Derfor kan wiren ikke danne løkker på wiretromlen, og knæk i wiren er på den måde udelukket.

Bemærk

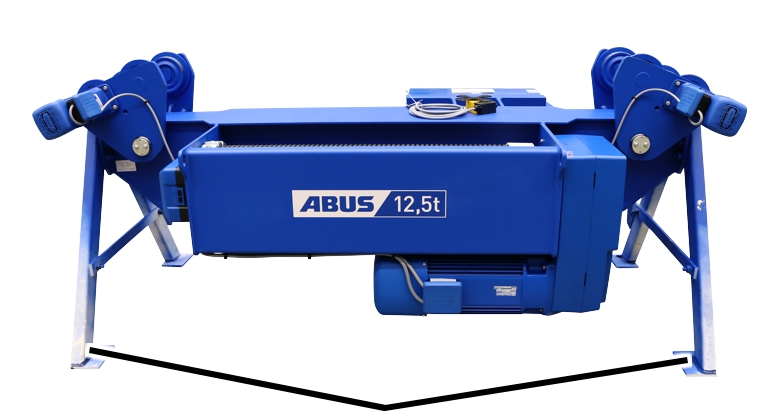

Transportstøtterne må kun fjernes, når wiretaljen er ophængt og sikret tilsvarende.

På- og aflæsning af wiretaljen

Kun ved ikke-monteret wiretalje

Overhold blandt andet følgende punkter:

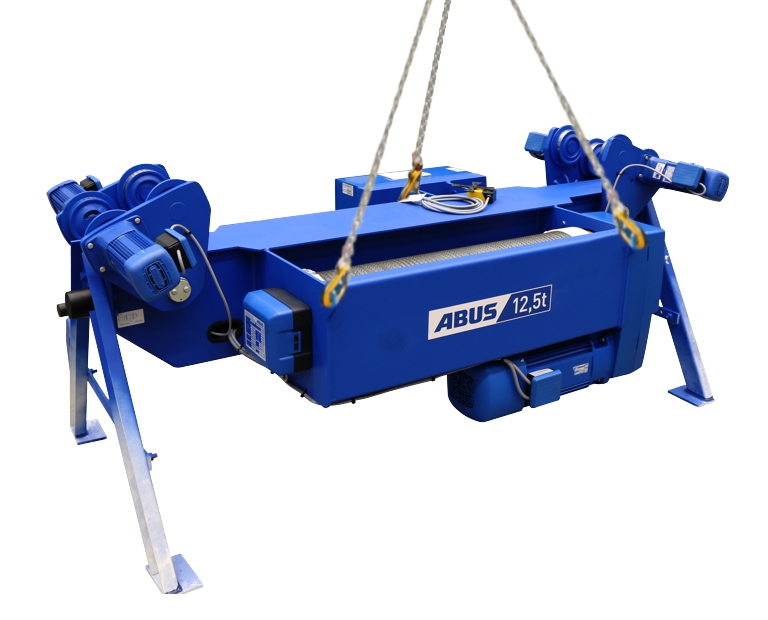

Løft af wiretaljen med en kran

1. Anvend et egnet fastgørelsesmiddel med lastkrog.
2. Sæt lastkroge i ophængningsøsknerne på wiretaljen.
3. Overhold arbejdssikkerhedsbestemmelserne, og løft wiretaljen.

Nedsætning af wiretaljen

1. Sæt wiretaljen ned på transportstøtterne.
2. Beskadig ikke underblokken, når den sættes ned.

Bortskaffelse af wiretaljen

Når wiretaljen skal bortskaffes:

1. Adskil wiretaljen så meget som muligt.
2. Overhold de lokale forskrifter vedrørende bortskaffelse og genbrug.
3. Bortskaf de enkelte dele miljøvenligt sorteret i henhold til materialer:

• Bortskaf olie og fedt fra gearene som smøremiddel.
• Bortskaf bremsebelægninger som som blandede komponenter (specialaffald).
• Bortskaf elektronikkomponenter som elektronikskrot.
• Bortskaf ledninger, stikforbindelser og styrehåndtag som elektronikskrot.
• Bortskaf løbekatrammen, wiretromlen, styrerullerne, wiren og andre metaldele som metalskrot.
• Bortskaf styringens husdæksel og husunderdel som kunststofaffald.
• Bortskaf wiretaljens dele, der er lakeret efterfølgende, i henhold til oplysningerne fra lakproducenten.

Montering og tilslutning

Vedrører alle, der arbejder på kranen, før den anvendes

Kranens ejer er ansvarlig for at vælge idrifttagningspersonalet og for, at de er rigtigt kvalificeret.

Eksempler på egnede personer:

• Personer med omfattende viden som følge af faglig uddannelse inden for maskinkonstruktion og el-systemer på kraner.
• Personer med tilstrækkelig erfaring i drift, montering og vedligeholdelse af kraner.
• Personer med omfattende viden om de pågældende tekniske regler, direktiver og sikkerhedsforskrifter, der gælder i det pågældende land.
• Personer med regelmæssig uddannelse fra ABUS.

ABUS påtager sig intet ansvar for skader på grund af idrifttagninger, der er udført ukorrekt og af ukvalificerede personer.

ABUS anbefaler at lade ABUS-monteringsteams udføre idrifttagningen.

Kontrol af forudsætninger

Følgende forudsætninger skal være opfyldt, for at wiretaljen kan monteres.

I den forbindelse sakl disse punkter blandt andet være afstemt i forbindelse med den tekniske godkendelsesprocedure:

• Den svejsede kassedrager eller I-drager, som wiretaljen kører på, skal svare til det vedlagte målblad og datablad.
• Monteringsmålene og netspændingen og driftsspændingen skal kontrolleres tilsvarende i henhold til målbladet og databladet.
• Den svejsede kassedrager eller I-drager, som wiretaljen kører på, skal have en lige underflange/parallel flange.
• Målet mellem løbehjulene flanger må være maksimalt 2 mm større på hver side end underblokkens målte bredde.
• Den løbeflade, som wiretaljens løbehjul kører på, skal være fri for maling eller andre belægninger.

• Strømtilførslen til løbekatten skal være udført som energikæde ABUPowerline eller ABUS-slæbeledning.

Montering af wiretaljen på hoveddrageren

Hvis wiretaljen endnu ikke er monteret, så fortsæt her. Spring i modsat fald dette afsnit over.

Kun ved åben hoveddragetilslutning

Hvis hoveddragertilslutningen ikke er lukket, kan wiretaljen skubbes til underflangen.

Nedenfor vises monteringen på en hoveddrager som kassedrager. Monteringen på en I-drager adskiller sig ikke væsentligt herfra.

Hoveddrager

1. Drej wiretaljen, så kontravægtssiden vender mod strømforsyningen.

1. Overhold arbejdssikkerhedsbestemmelserne, og løft wiretaljen.
2. Skub wiretaljen fra den åbne side på hoveddragertilslutningen, og sæt den på med løbehjulene.

Kun ved lukket hoveddragertilslutning

Nedenfor vises monteringen på en hoveddrager som kassedrager. Monteringen på en I-drager adskiller sig ikke væsentligt herfra.

Afmontering af køredrev

For at lette monteringen afmonteres to af de fire køredrev på sideafskærmningerne på wiretaljens tromleside.

På de to løbevogne på tromlesiden:

Riflet skrueKøredrev

1. Løsn de riflede skruer (4x) på køredrevet.

SideafskærmningKøredrev

1. Træk køredrevet ud af sideafskærmningen.

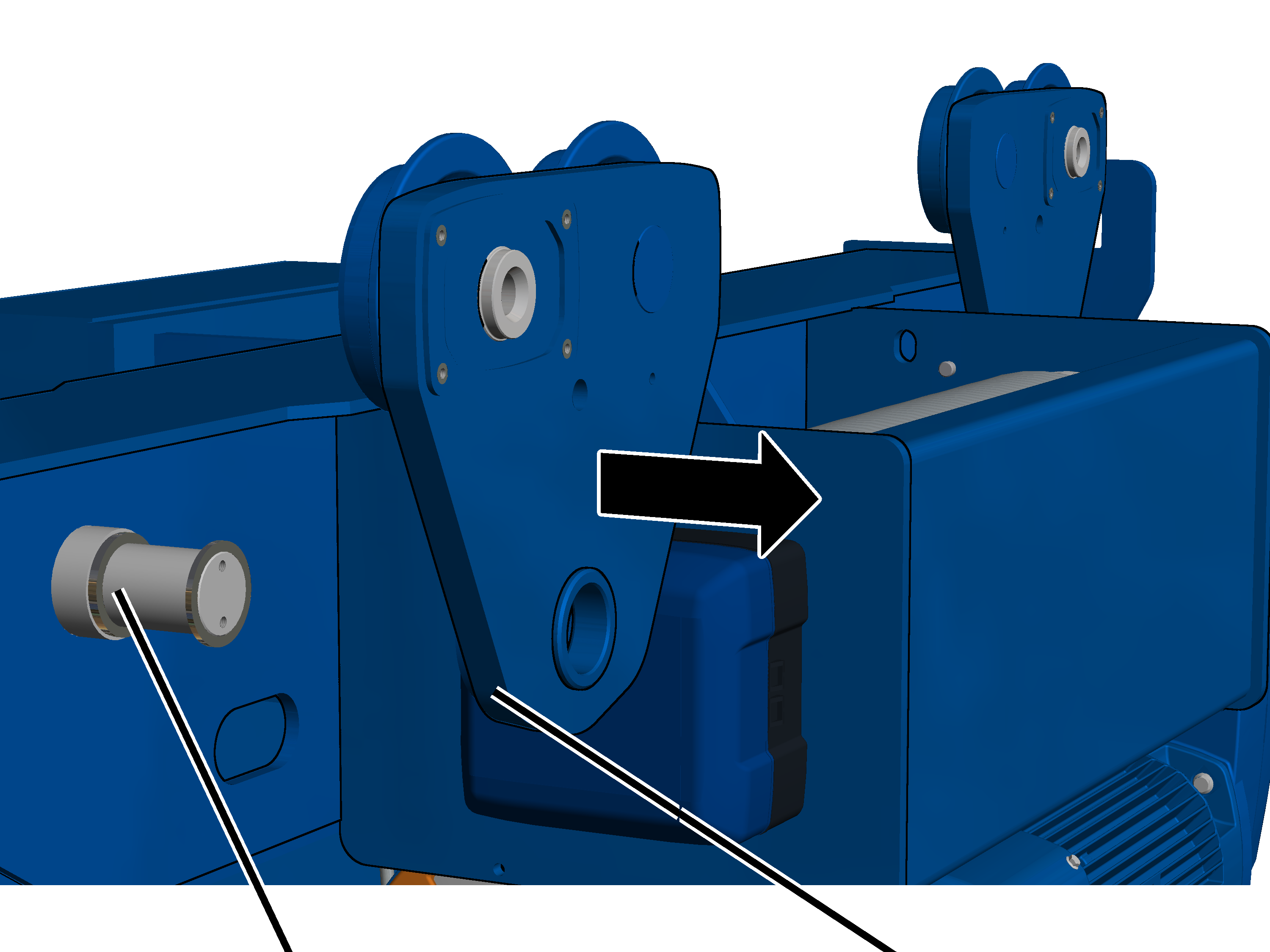

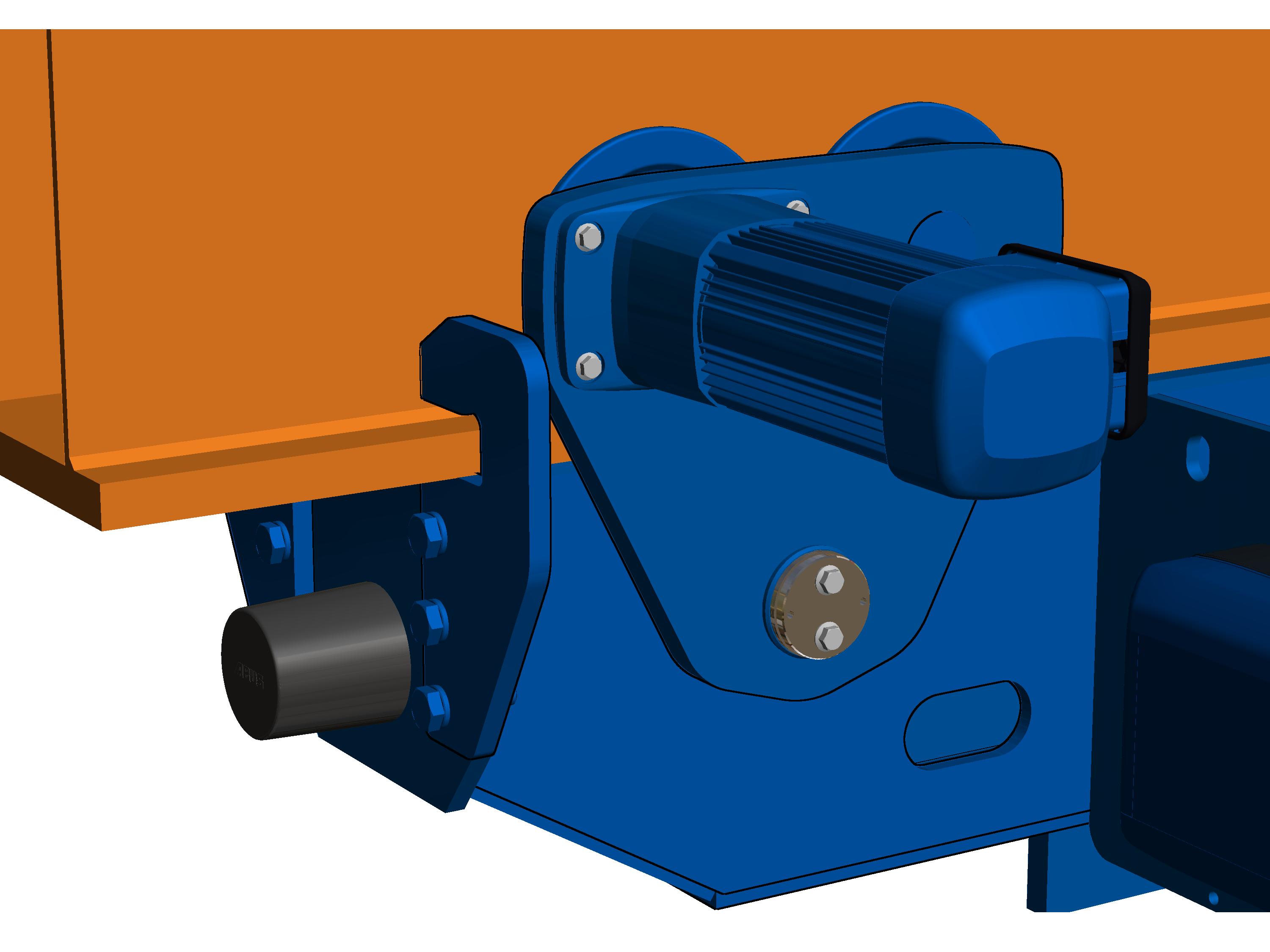

Løsgørelse af sideafskærmninger

For at kunne montere wiretaljen på hoveddrageren skubbes sideafskærmningerne på lejeboltene udad.

På de to løbevogne på tromlesiden:

Sideafskærmning

1. Løsn de riflede skruer M10x20 (2x) på afdækningen.
2. Træk afdækningen af lejebolten.

1. Skub sideafskærmningen på lejebolten udad.

Wiretaljen skal skubbes så langt fra hinanden, at afstanden mellem løbehjulene er bredere end underflangen.

Montering af wiretalje på hoveddrager

Hoveddrager

1. Løft wiretaljen under hoveddrageren, f.eks. med en gaffeltruck.

På de to løbevogne på kontravægtssiden:

LøbehjulHoveddrager

1. Drej wiretaljen, så kontravægtssiden vender mod strømforsyningen.

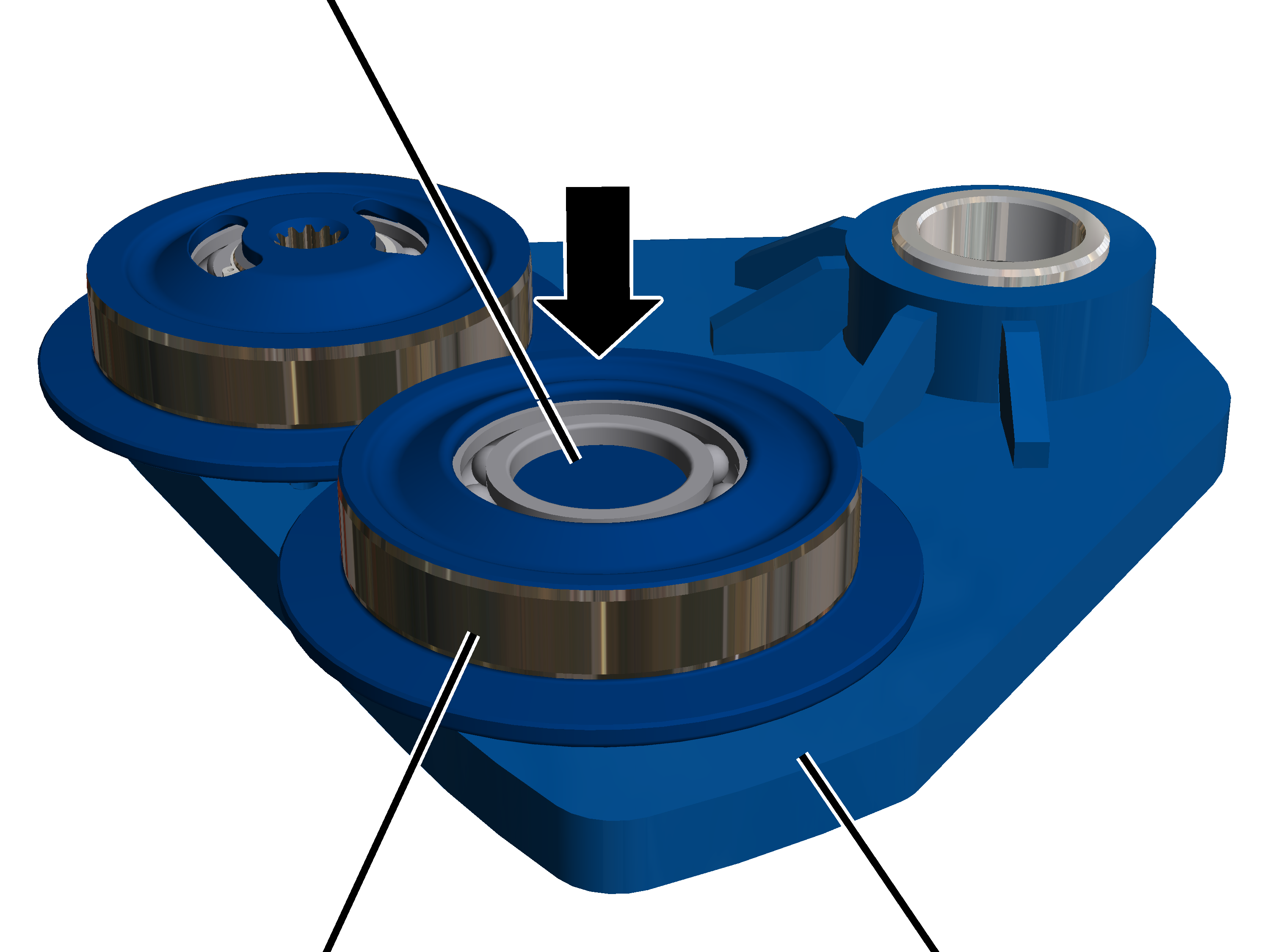

2. Skub løbehjulene på sideafskærmningen med køredrevet på hoveddrageren.

Løbehjulene skal ligge komplet med løbefladen på underflangen!

På de to løbevogne på tromlesiden:

1. Skub sideafskærmningen på lejebolten.

Løbehjulene skal ligge komplet med løbefladen på underflangen!

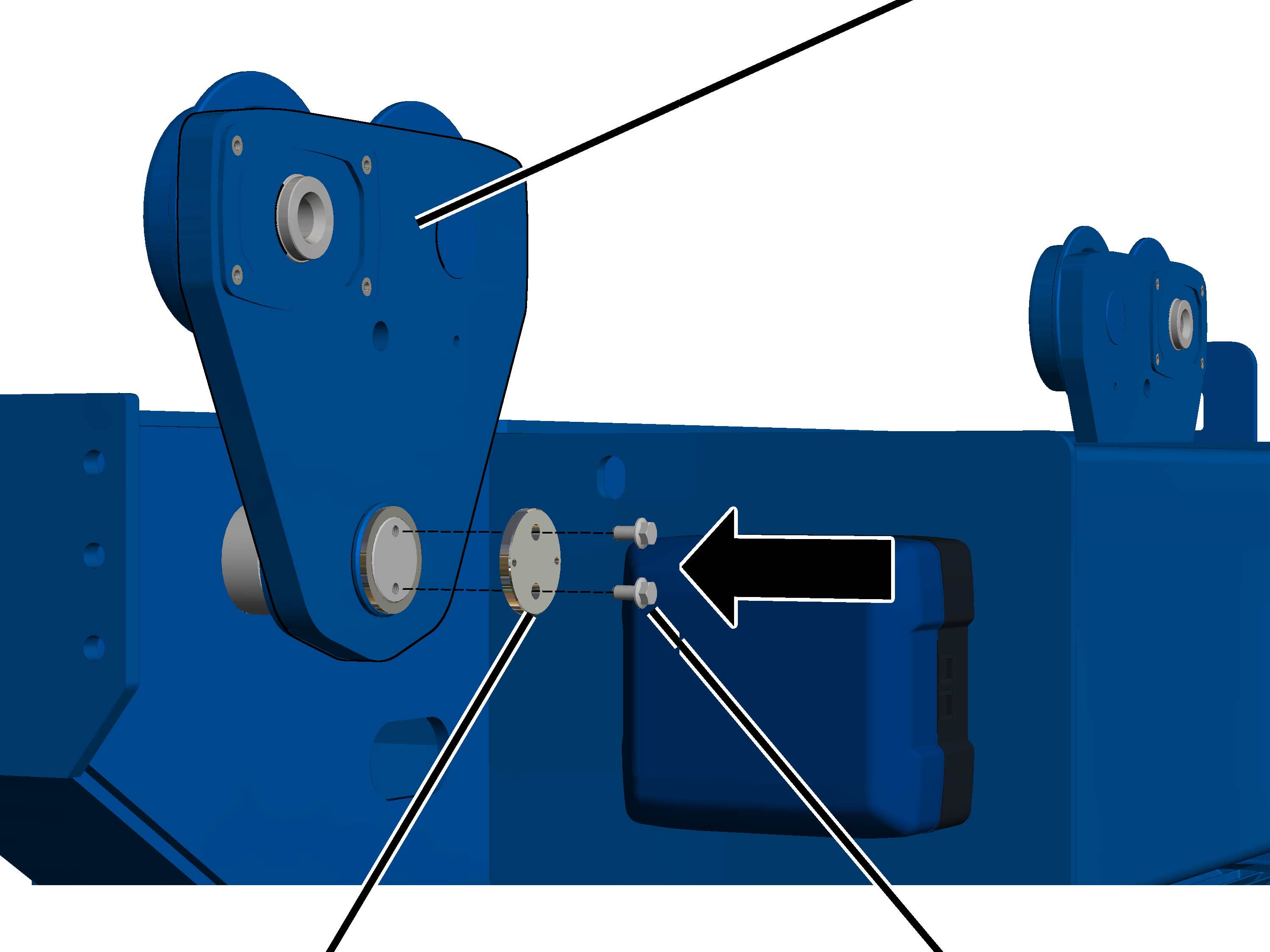

LejeboltAfdækning

1. Skub passkiven og støtteskiven på lejebolten.
2. Skru afdækningen fast på lejebolten med riflede skruer M10x20. 75 Nm.

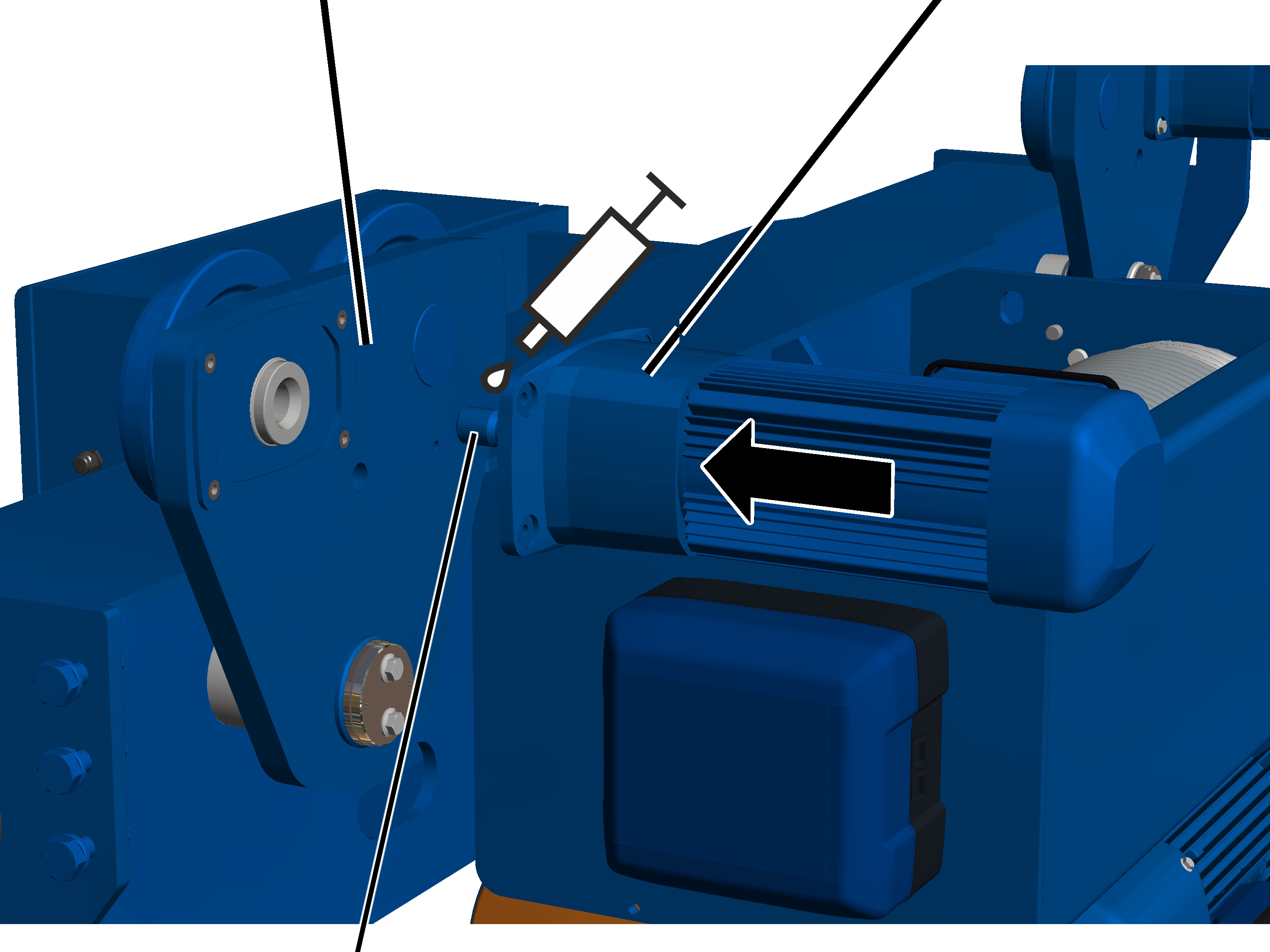

Montering af køredrevet

Nu monteres køredrevene på sideafskærmningerne.

På de to løbevogne på tromlesiden:

Riflet skrue

1. Skub køredrevet ind i den drevne kørehjul på sideafskærmning.
2. Spænd køredrevet fast med riflede skruer M10x30 (4x). 75 Nm.

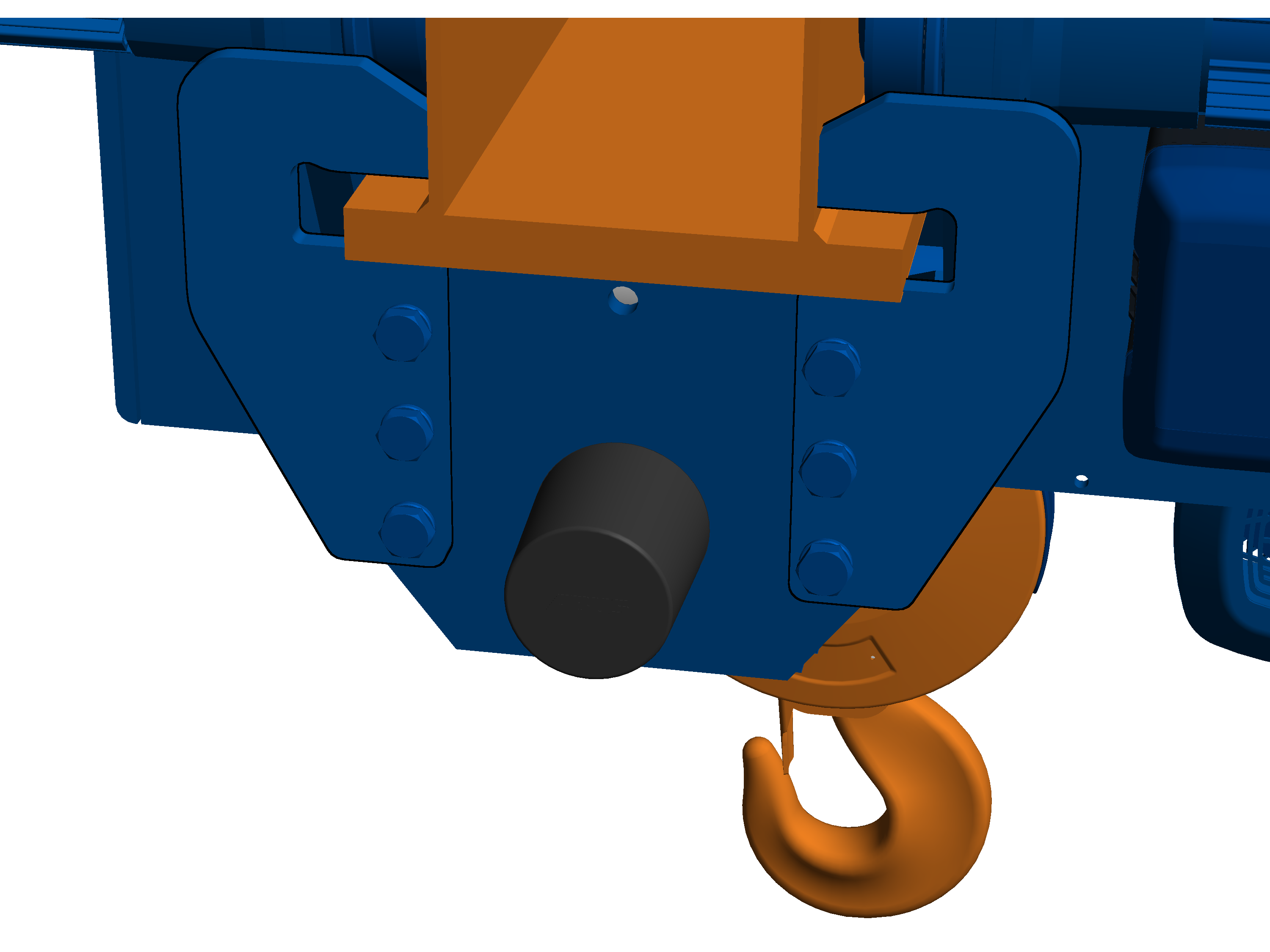

Montering af løftesikringen

På begge side af løbevognsdrageren:

PufferpladeHoveddrager

1. Skru løftesikringen fast på bufferpladen med underlagsskive og højstyrkeskruer M16x60 (6x). 250 Nm.

Underlagsskivens fas skal vende mod skruehovedet.

Løftesikringen skal gribe omkring hoveddragerens underflange eller flange.

Kontrol af sporviddens tolerance

SporkransLøbehjul

1. Mål sporkransspillerummet SP (afstand mellem flange og løbehjulets sporkrans) på begge sider af krogblokløbekatten på alle fire sideafskærmninger.

Alle løbehjul skal ligge på flangen!

Den målte værdi må ikke være større end 2 mm på hver side.

Montering af strømmedbringeren til løbekatten

Fortsæt her, hvis strømmedbringeren til løbekatten endnu ikke er monteret. Spring i modsat fald dette afsnit over.

Strømmedbringeren til løbekatten monteres over løbekatkontaktorboksen. Den trækker de elektriske ledninger til strømtilførslen til løbekatten (slæbeledning eller energikæde) og krydsarmafbryderen til endestopafbryderen for løbekatkørsel frem og tilbage parallelt med løbekatten.

Afhængigt af hoveddrageren (I-drager eller kassedrager) og strømforsyningens type (slæbeledning eller energikæde) skal strømmedbringeren til løbekat monteres forskelligt.

Kun ved energikæde

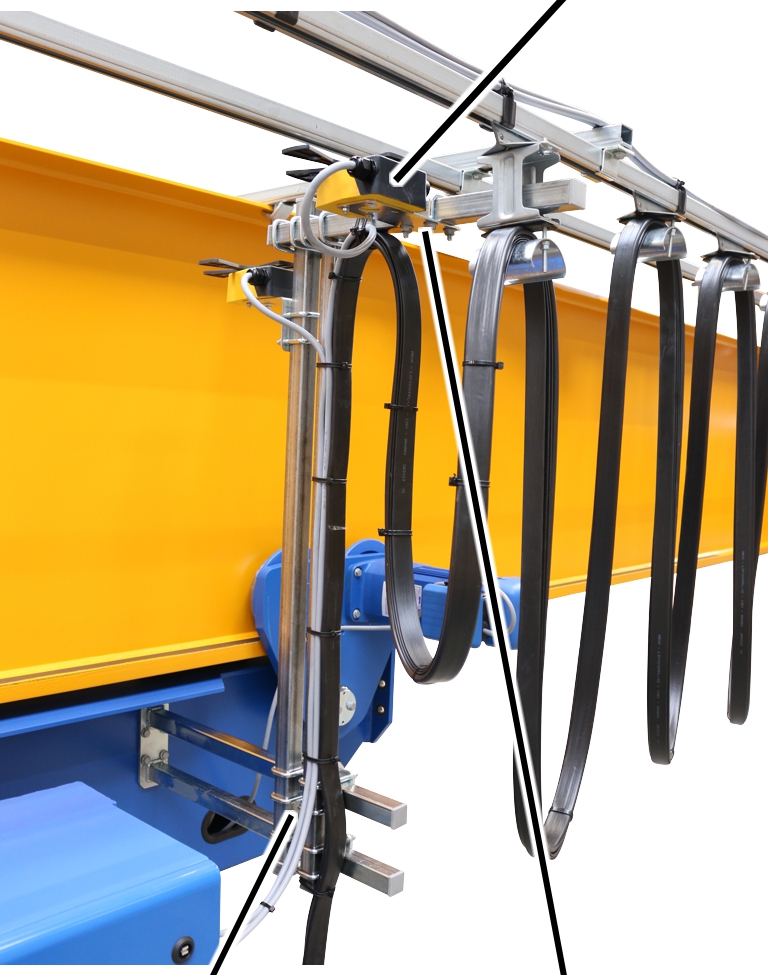

Montering af energikæde på medbringerrøret

Energikæden fastgøres på det vandrette medbringerrør.

Energikædes enkeltdele

1. Fastgør energikædens enkeltdele (styreholder og tilslutningselement) på det kvadratiske rør med bolte og spændelås.

KabelbinderFladledning

1. Før fladledningen ud af energikæden, og før den i buer omkring styreholderen.
2. Fastgør fladledningen på den øverste del af styreholderen med en kabelbinder.
3. Skub energikæden ind i tilslutningselementet, og lad den gå i indgreb.

Kun ved slæbeledning

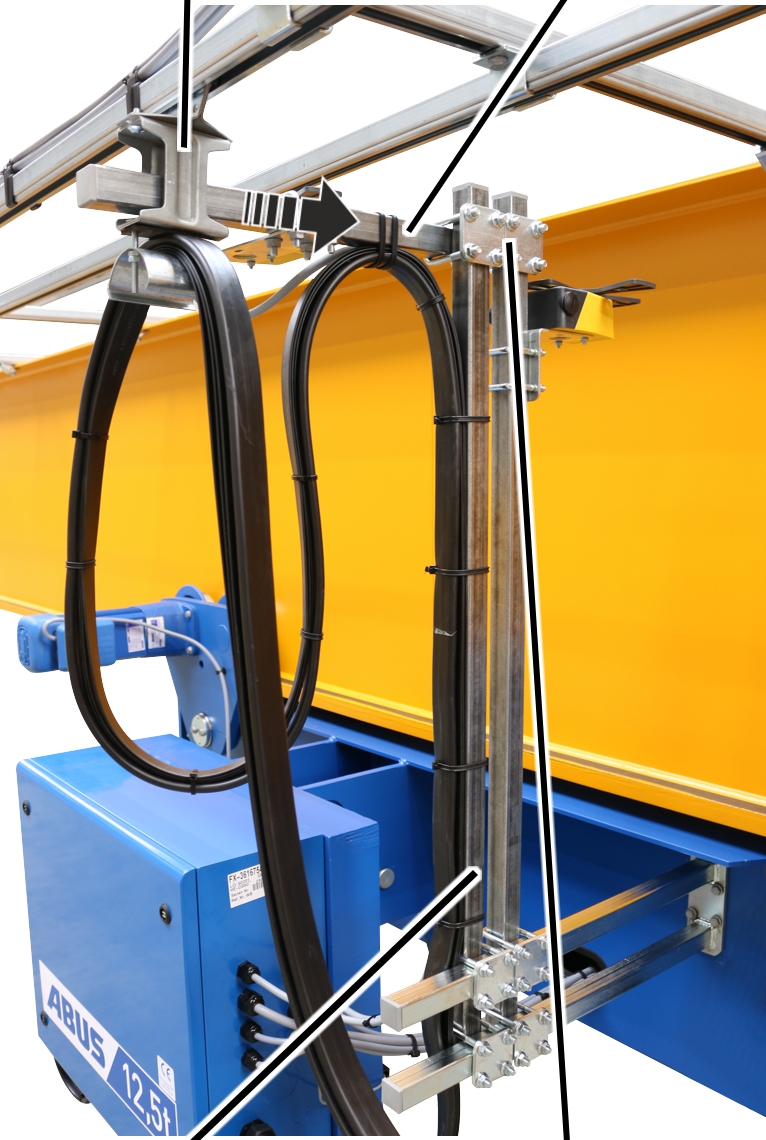

Montering af strømmedbringeren til løbekatten

Lodret kvadratisk rørStrømmedbringer til løbekat

1. Skru strømmedbringeren til løbekat fast på løbekatrammen med riflede skruer. 15 Nm.
2. Skru det lodrette kvadratiske rør på strømmedbringeren til løbekat med riflede skruer M8 og en plade. 15 Nm

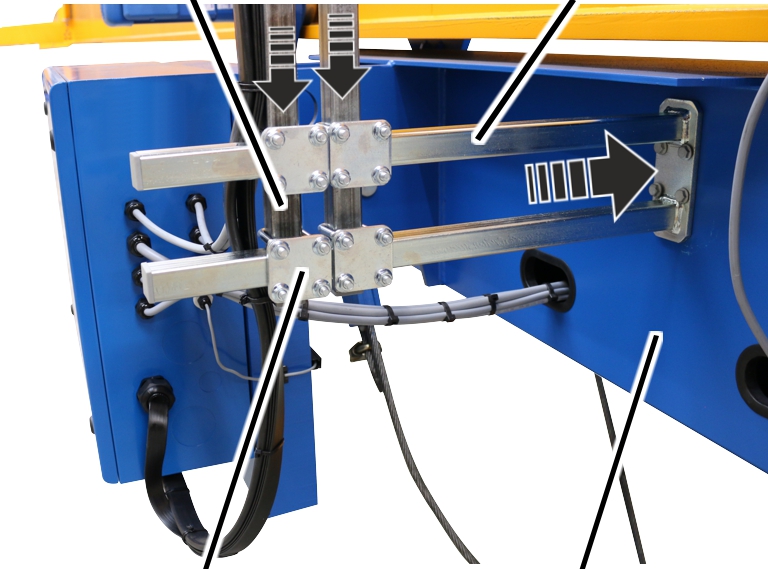

MedbringervognVandret kvadratisk rør

1. Skub det vandrette kvadratiske rør ind i medbringervognen.
2. Skru det vandrette kvadratiske rør på det lodrette kvadratiske rør med et rørspændebånd. 15 Nm.

Montering af krydsarmafbryderen

Kun ved krydsarmafbryder

Dette afsnit er kun relevant, hvis wiretaljen har en krydsarmafbryder i løbekattens køreretning.

Hvor og til hvilken kørebegrænsning krydsarmafbryderen er beregnet til, fremgår af strømskemaet.

Montering af krydsarmafbryderen

LåseskiveSekskantmøtrik

1. Montér fastgørelsesvinklen på krydsarmafbryderen med cylinderskruer M5x50 (2x).
2. Skru fastgørelsesvinklen fast med sikringsskiver og sekskantmøtrikker M5 (2x). 3 Nm.

Montering af krydsarmafbryderen på løbekatrammen

Krydsarmafbryderen monteres enten på strømmedbringeren til løbekatten eller på løbekatrammen. Her vises monteringen på strømmedbringeren til løbekatten. Men monteringen på løbekatrammen adskiller sig ikke væsentligt herfra.

Krydsarmafbryder

1. Drej krydsarmafbryderen til position 0.
2. Krydsarmafbryderens position er markeret med en pil, der drejes videre afhængigt af koblingstilstanden.
3. Montér krydsarmafbryderen, så koblingsknasten aktiverer krydsarmafbryderen.

Krydsarmafbryderens omdrejningsretning for den pågældende køreretning skal svare til strømskemaet.

1. Spænd krydsarmafbryderen fast. 15 Nm.

Tilslutning af krydsarmafbryderen

1. Træk tilslutningsledningen (rund eller flad ledning) fra krydsarmafbryderen til afbryderkassen.
2. Indfør tilslutningsledningen i afbryderkassen gennem en kabelforskruning.
3. Hvis nødvendigt: kan tilslutningsledningen klemmes fast på kobling eller stik.
4. Fastgør tilslutningsledningen med kabelbindere, ledningsholdere og klæbespændebånd.

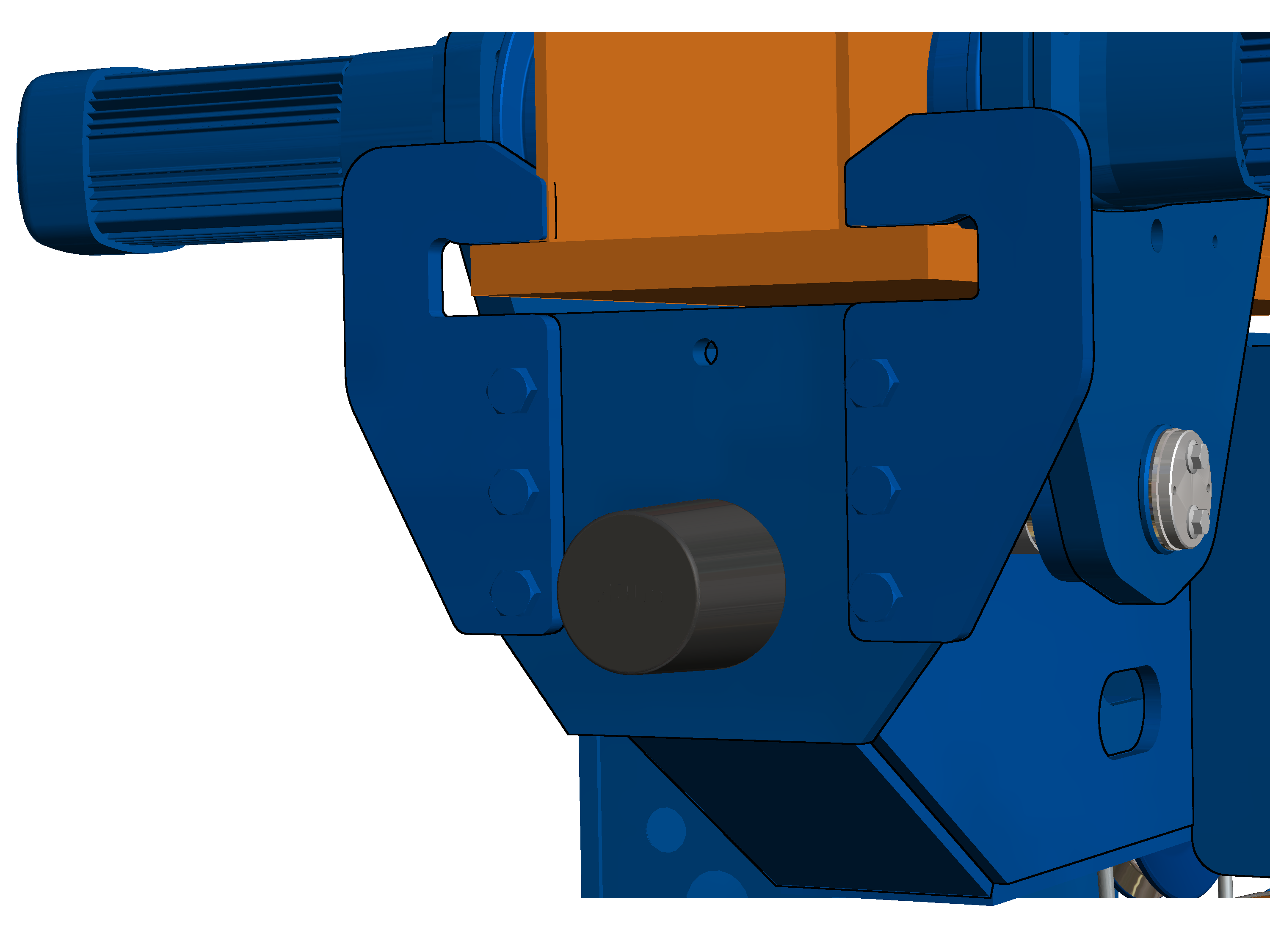

Montering af sikkerhedspufferne

Fortsæt her, hvis sikkerhedspufferne endnu ikke er monteret. Spring i modsat fald dette afsnit over.

På begge side af løbevognsdrageren:

1. Skru sikkerhedspufferne (4x) i pufferpladerne. Ca. 30 Nm.

Sikkerhedspufferen skal have kontakt med pufferpladen, og der må ikke være en spalte mellem dem, da stødet ellers opfanges med skruen og ikke med selve sikkerhedspufferen.

Oversigt over tilspændingsmomenter

Sideafskærmning

• Riflet skrue M10x30 (2x)
• Tilspændingsmoment: 75 Nm

Løftesikring

• Sekskantskrue M16x60 med underlagsskiver og møtrik
• Tilspændingsmoment: 250 Nm

Kontrol

Vedrører alle, der kontrollerer og godkender kranen i henhold til arbejdssikkerhedsbetingelserne

Først

Kontrolintervaller

Den regelmæssige kontrol finder sted mindst en gang om året.

Under bestemte forudsætninger er en hyppigere regelmæssig kontrol nødvendig. Årsagerne er:

• Hyppigt arbejde med løftekapacitet.
• Arbejde i skifteholdsdrift.
• Hyppig anvendelse.
• Støvede eller aggressive omgivelser.

Ejeren er ansvarlig for at kontrollere forudsætningerne og fastlægge kontrolintervallerne. ABUS står gerne til rådighed i forbindelse med spørgsmål.

Krav til kontrolløren

Ejeren af kranen er ansvarlig for at vælge kontrolløren og for, at denne er rigtigt kvalificeret.

Eksempler på egnede personer:

• Personer med omfattende viden som følge af faglig uddannelse inden for maskinkonstruktion og el-systemer på kraner.
• Personer med tilstrækkelig erfaring i drift, montering og vedligeholdelse af kraner.
• Personer med omfattende viden om de pågældende tekniske regler, direktiver og sikkerhedsforskrifter, der gælder i det pågældende land.
• Personer med regelmæssig uddannelse fra ABUS.

Kontrollens omfang

Den egnede person, der kontrollerer wiretaljen, er ansvarlig for kontrollens omfang og type.

Oversigt: Kontrol af wiretaljen

Ud over punkterne, der er beskrevet her, skal alle punkter, der er beskrevet i andre medleverede produkthåndbøger, også kontrolleres.

Det er udelukkende kontrollørens afgørelse, om wiretaljen er i en fejlfri tilstand. Hvis der konstateres mangler, skal de udbedres. Kontrolløren afgør, om wiretaljen derefter skal kontrolleres igen.

Hvis forskrifterne, der gælder lokalt, kræver yderligere kontroller, skal de også udføres.

Kontrollér derudover mindst disse punkter:

1. Kontrollér wiren. Se »Kontrol af wire«.
2. Kontrollér lastkrogen og underblokken. Se, »Kontrol af lastkrogen og underblokken«.
3. Kontrollér kantbeskyttelsen på underblokken (visuel kontrol).
4. Kontrollér forankringspunktstraversen. Se »Kontrol af forankringspunktstraversen«.
5. Kontrollér styrerulletraversen. Se »Kontrol af styrerulletraversen«.
6. Kontrollér tovstyret. Se, »Kontrol af tovstyret«.
7. Kontrollér forankringspunktet. Se »Kontrol af forankringspunktet«.
8. Kontrollér endeklemmerne på wiretromlen. Endeklemmerne (2x) skal findes og må ikke være kraftigt beskadiget.
9. Kontrollér løbehjulsdiameteren. Se »Kontrol af løbehjulenes diameter«.
10. Kontrollér sporkransslid på wiretaljens løbehjul.
11. Kontrollér sideafskærmningerne. Se »Kontrol af sideafskærmninger«.
12. Kontrollér løftesikringen. Se »Kontrol af løftesikringen«.
13. Kontrollér af sikkerhedspuffernes tilstand. Se »Kontrol af sikkerhedspuffere«.
14. Kontrollér bremsen på drevet til løftemaskineri eller køredrevet.

Se produkthåndbogen „Polomskifteligt, modulært ABUS-drev til løftemaskineri til wiretaljer“.

1. Kontrollér bremselængden for køredrevet til løbekat.

Kontrol af wire

1. Kontrollér hele wiren for skader. Skaderne, der er vist her, eller lignende skader på ikke kunne ses på wiren.

Eksempler på skader:

1. Kontrollér hele wiren for trådbrud. Wiren må ikke have flere trådbrud over en længde på 6 x wirediameteren eller 30 x wirediameteren end angivet i ABUS-fabriksgodkendelsen for trådwirer i kontrolbogen.

Eksempler på trådbrud:

1. Hvis skaderne, der er vist her, eller lignende skader kan ses på wiren, skal wiren tages af og en ny wire sættes på.
2. Hvis wiren har trådbrud, men endnu ikke flere end tilladt, skal kontrolintervallet til næste regelmæssig kontrol forkortes.
3. Hvis wiren har flere trådbrud end tilladt, skal wiren tages af og en ny wire sættes på.

Kontrol af lastkrogen og underblokken

Kontrol for let bevægelse

Lastkrogtravers

1. Drej lastkrogen til venstre og højre.

Lastkrogen skal være letbevægelig og kunne dreje frit.

1. Sving lastkrogen frem og tilbage i lastkrogtraverset.

Lastkrogtraverset skal kunne svinge frit.

1. Hvis ikke lastkrogen er letgående eller kan dreje eller svinge frit, skal den repareres.

Kontrol af laske på underblokken

Laske

1. Kontrollér lasken. Den må ikke have revner, være deformeret eller på anden måde være beskadiget.

1. Hvis laskerne er deformerede eller på anden måde beskadiget, skal de udskiftes.

Måling af lastkrogens deformering og nedslidning

1. Mål afstand 'y' mellem de to prægede markeringer på lastkrogen.
2. Aflæs nominel afstand for ‚y‘ i kontrolbogen eller evt. på lastkrogen.

Den målte afstand ‚y’ må ikke være større end 1,1 x den nominelle afstand ‚y‘.

Ved dobbeltkrog måles afstandene ‚y1‘ og ‚y2‘ altid fra den prægede markgering på spidsen af lastkrogen til markeringen på krogskaftet og sammenlignes separat.

1. Mål lastkrogens grundhøjde 'f'.
2. Sammnelign den målte værdi med tabellen.

Den målte grundhøjde 'f' må ikke være mindre end værdien i tabellen. I tabellen er den minimale grundhøjde angivet.

1. Udskift lastkrogen, hvis lastkrogen er udvidet mere end tilladt, eller hvis grundhøjden er lavere end tilladt.

Udfør ingen reparationssvejsninger (f.eks. pålægningssvejsning) på lastkrog eller lastkrogmøtrik.

1. Kontrollér svejsefladerne på krogens bund. Disse skal have en jævn overgang til de tilstødende flader. De må ikke have nogen skarpe fuger og kanter eller andre overfladefejl.
2. Kontrollér kanter. Kanterne i siden på lastkrogen må ikke have grater, der rager ud, eller lignende overfladefejl.
3. Har svejsefladerne eller kanterne i siden skarpe fuger og kanter, må disse glattes (f.eks. files). De ovenfor anførte grænseværdier for grundhøjden skal også overholdes efter glatningen.

Kontrol af lastkrogens overflade

1. Kontrollér lastkrogens overflade. Det må ikke have mangler, revner eller korrosion.
2. Har lastkrogens overflade bare en nok så lille defekt, skal lastkrogen afmonteres og overfladen på krogens skaft skal kontrolleres. Det må ikke have mangler, revner eller korrosion.

Kontrol af vridningssikringen på lastkrogmøtrik

Ved lastkroge med vridningssikring via klembøsning:

Lastkrogmøtrik

1. Vip lastkrogen, indtil vridningssikringen er godt synlig.
2. Kontrollér vridningssikring. Klembøsningen skal være til stede, må ikke være beskadiget eller brækket og skal sidde fast.
3. Mangler klembøsningen eller er den beskadiget, skal den udskiftes.

Ved lastkroge med vridningssikring via sikringsplade:

Sikringsplade

1. Vip lastkrogen, indtil vridningssikringen er godt synlig.
2. Kontrollér vridningssikring. Sikringspladen skal være til stede, må ikke være beskadiget og skal sidde fast.
3. Mangler sikringspladen eller er den beskadiget, skal den udskiftes.

Kontrol af krogåbningssikring

1. Kontrollér krogåbningssikringen. Den skal være til stede, funktionsdygtig og letgående og må ikke være deformeret eller på anden måde beskadiget.
2. Mangler krogåbningssikringen, er den beskadiget eller funktionerer den ikke rigtigt, skal den udskiftes.

Kontrol af forankringspunktstraversen

Forankringspunkts-traversAfdækning med riflede skruer

1. Kontrollér fastgørelsen. Forankringspunktstraversen skal være fastgjort sikkert, og bolten skal være sikret med en afdækning.
2. Kontrollér forankringspunktstraversen.

Boringerne og den nederste åbning må ikke have revner eller være beskadiget på anden måde.

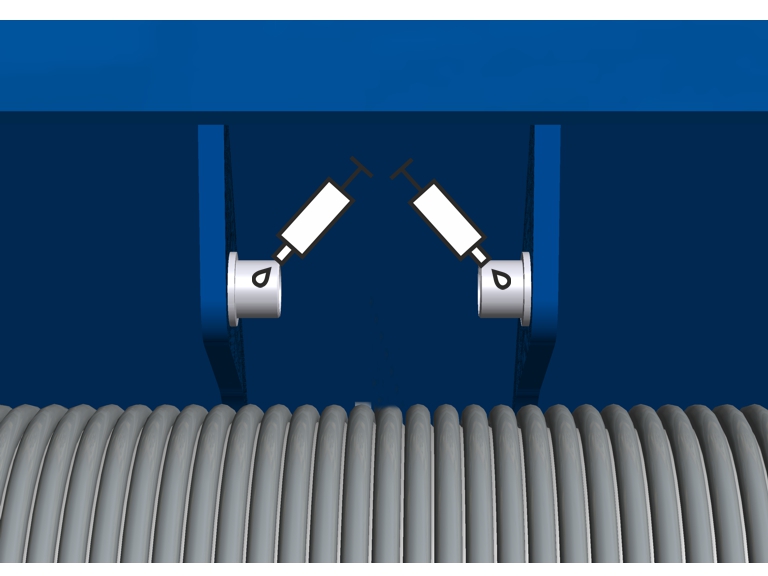

1. Kontrollér lejebøsningerne for beskadigelse. Lejebøsningerne må ikke have revner eller være beskadiget på anden måde.
2. Hvis komponenter mangler eller er beskadigede: Udskift komponenter.

Se „Udskiftning af forankringspunktstraversen med wirehandske og wirekile“.

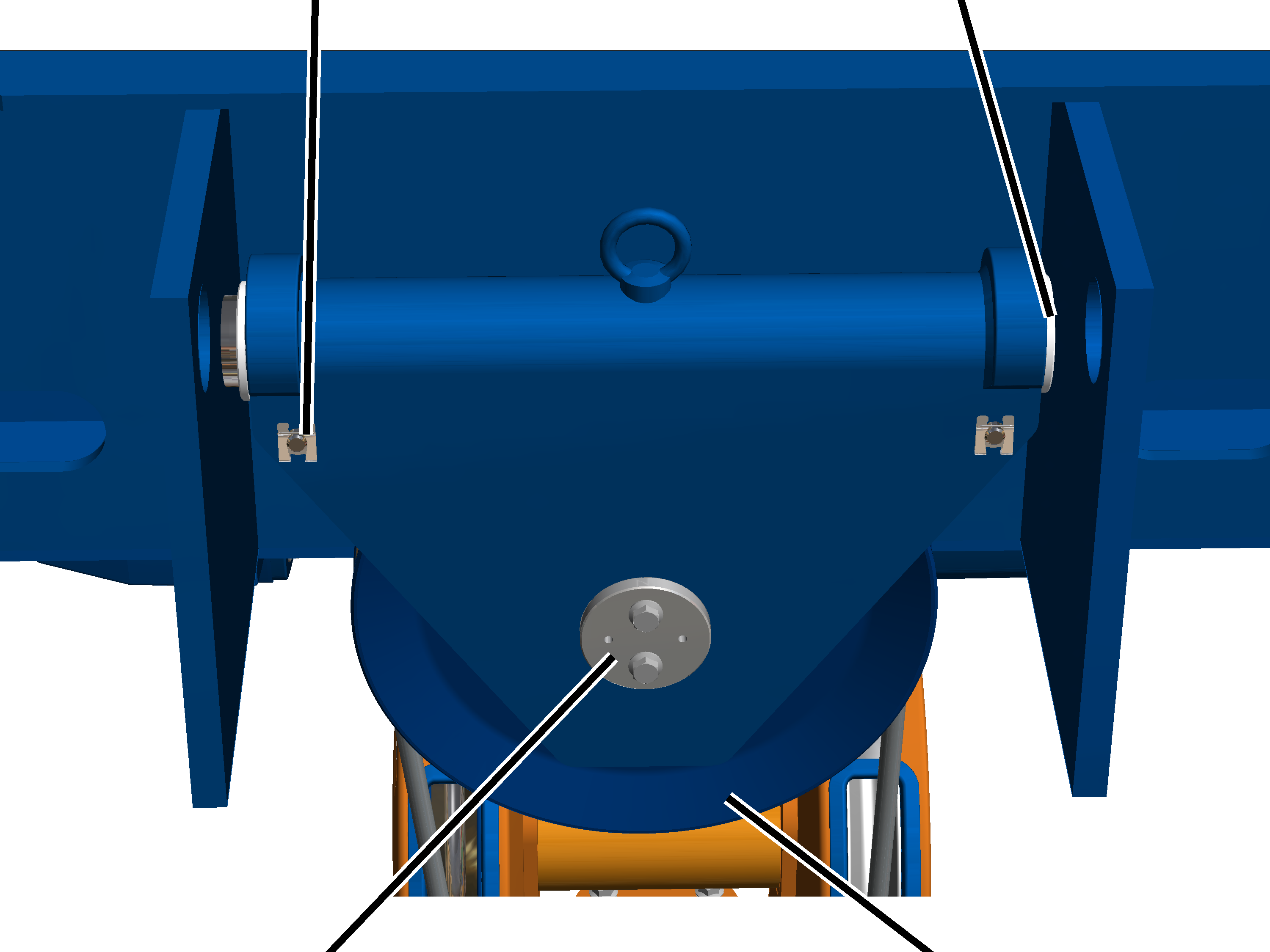

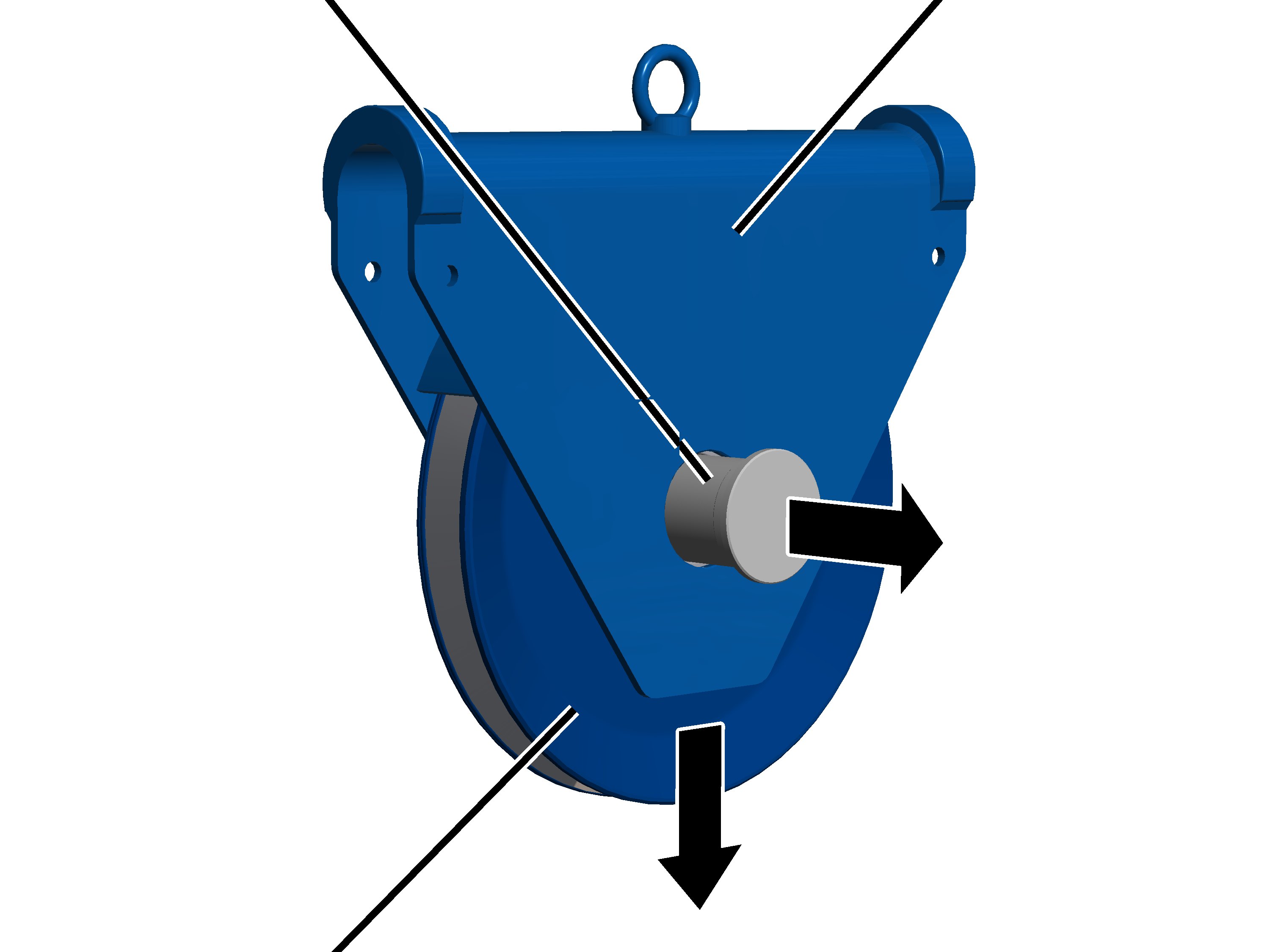

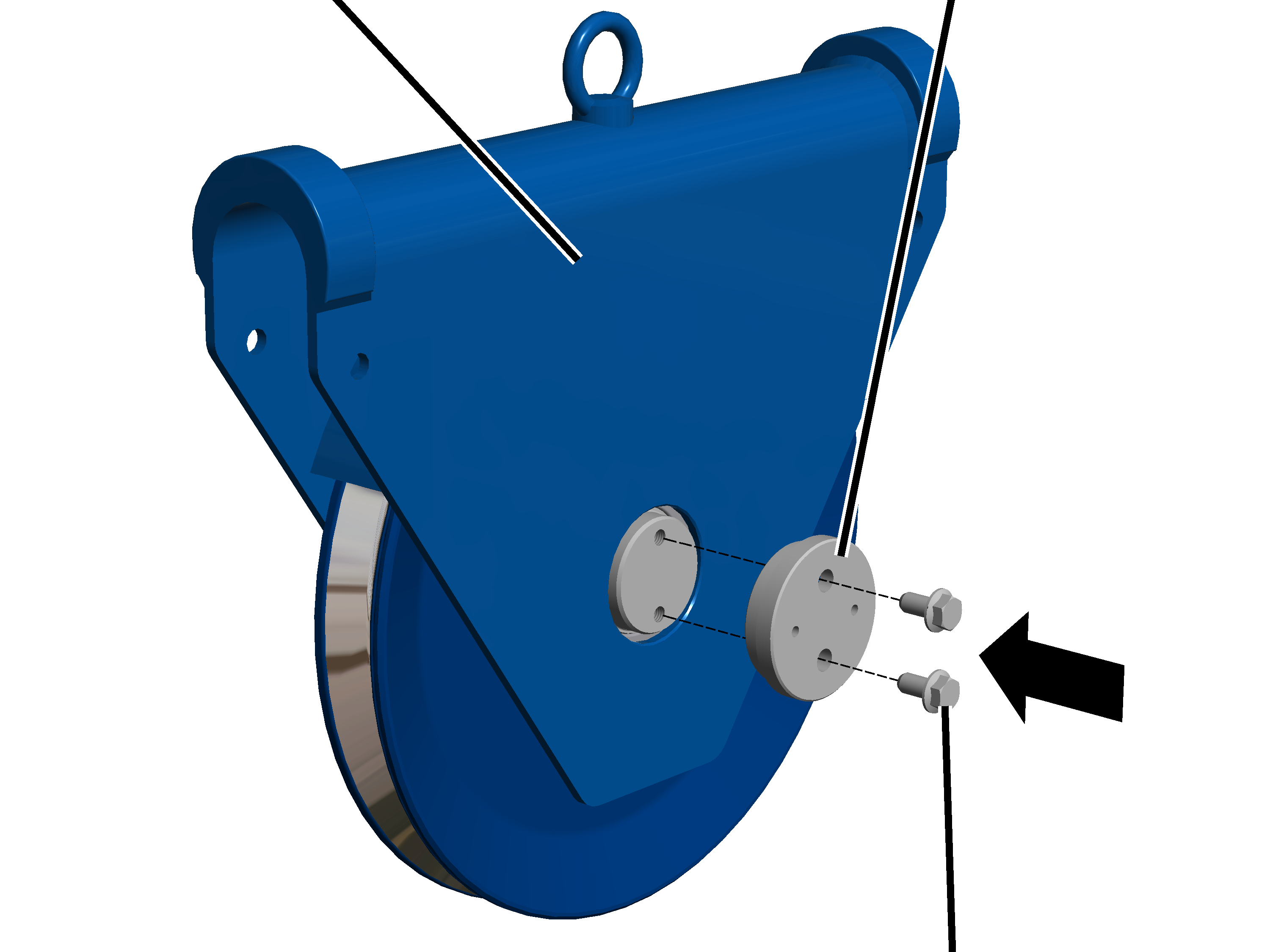

Kontrol af styrerulletraversen

Kun ved wiretalje med drev til løftemaskineri GM 5000 eller GM 6000 med iskæring 4/1

Bolt med
spændelåsLejebøsning

1. Kontrollér styrerulletraversen.
   Boringerne må ikke have revner eller være beskadiget på anden måde.
2. Kontrollér styrerullen.
   Den må ikke have dybe indkøringsspor eller kraftigt slid.

En præcis kontrol af styrerullen er efter behov mulig med en speciel skabelon. Kontakt hertil ABUS-service. Se side 66.

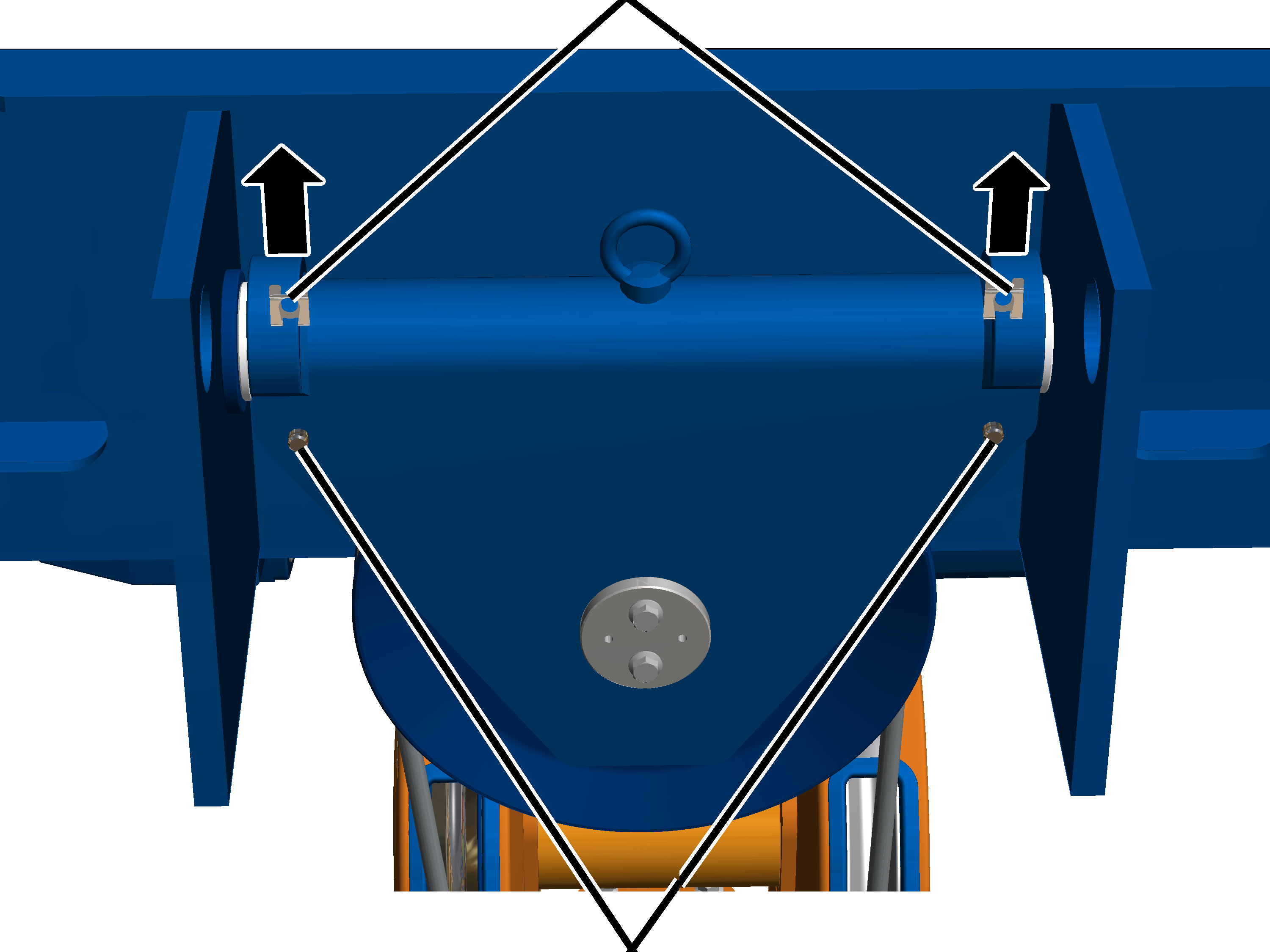

1. Boltene og spændelåsene skal være til rådighed og være sikret.
2. Kontrollér lejebøsningerne for beskadigelse. Lejebøsningerne må ikke have revner eller være beskadiget på anden måde.
3. Hvis komponenter mangler eller er beskadigede: Udskift komponenter.

Se „Udskiftning af styrerulletraversen“.

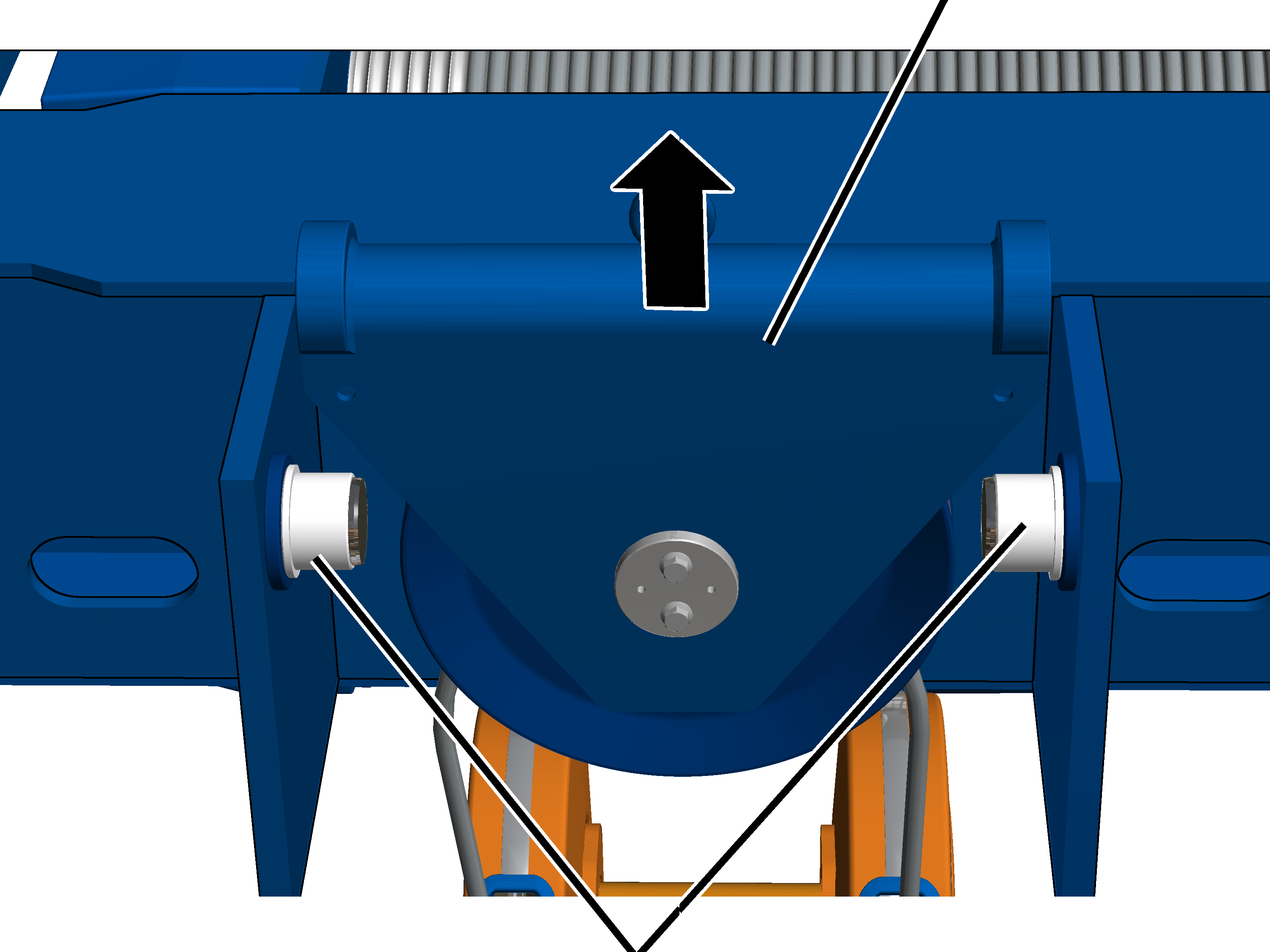

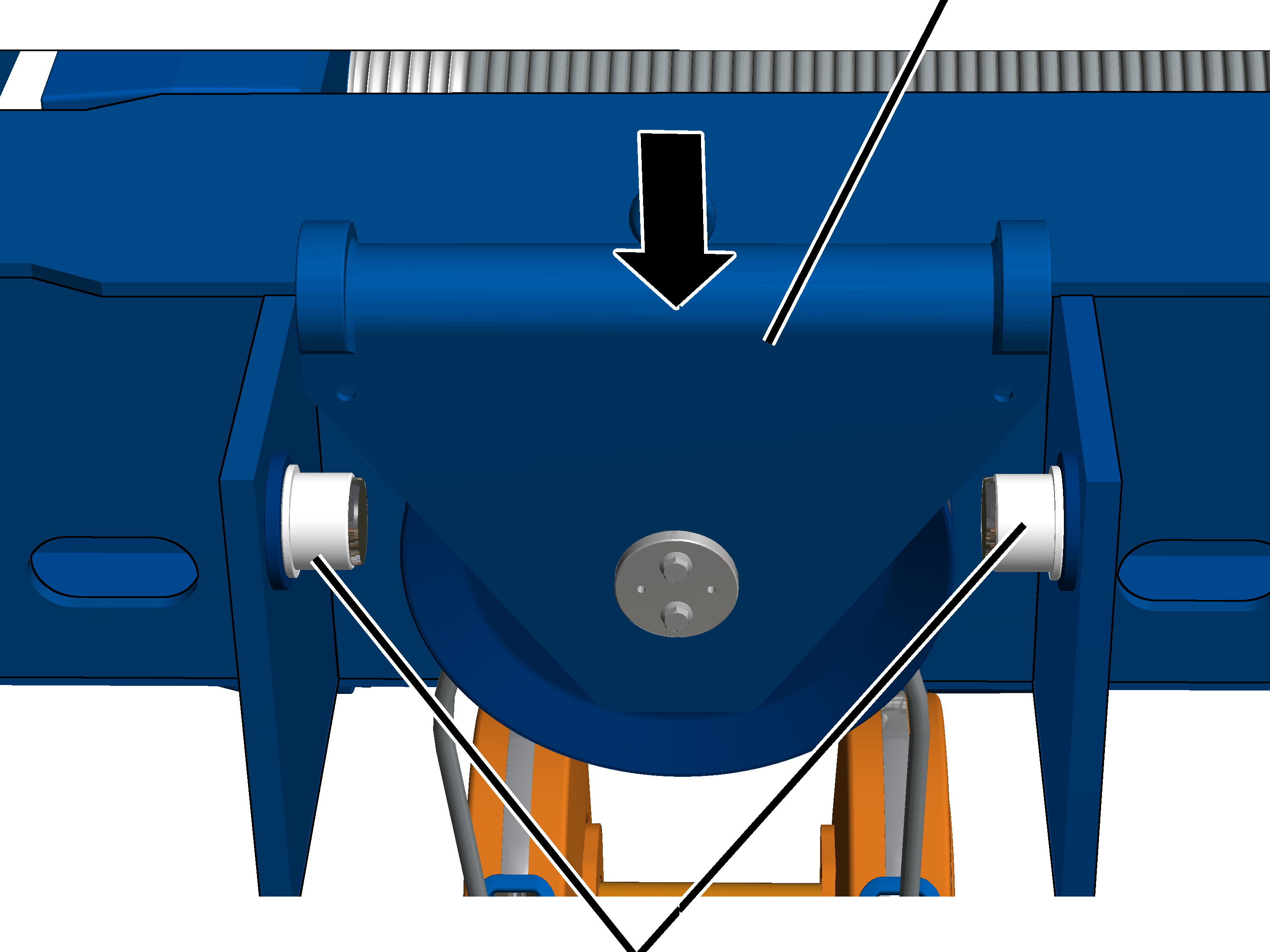

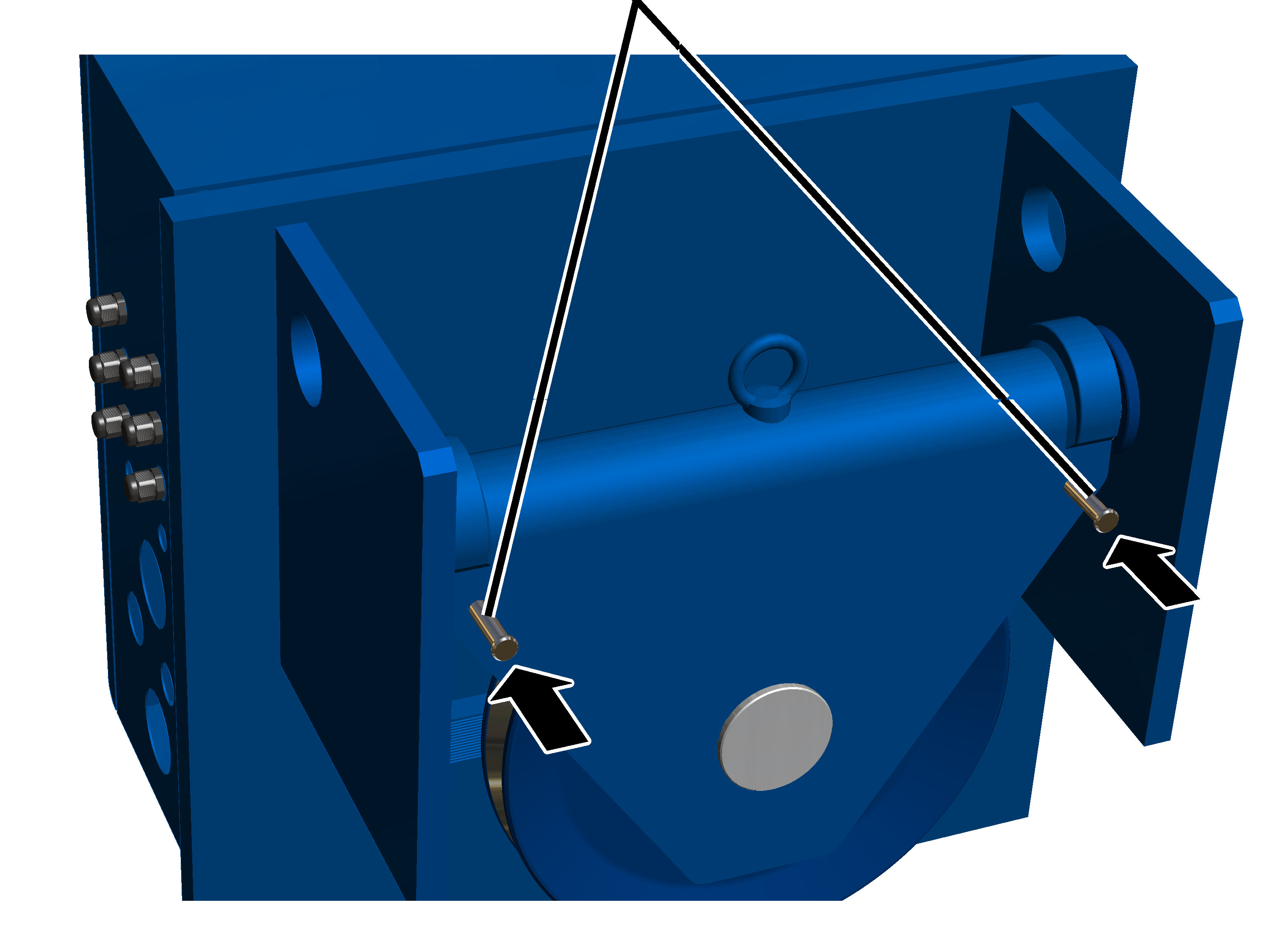

Kun ved wiretalje med drev til løftemaskineri GM 7000 og iskæring 4/1

Ved wiretaljen med drevet til løftemaskineri GM 7000 og iskæring 4/1 er styrerulletraversen placeret udvendigt på løbekatrammen.

1. Kontrollér styrerulletraversen.
   Boringerne må ikke have revner eller være beskadiget på anden måde.
2. Kontrollér styrerullen.
   Den må ikke have dybe indkøringsspor eller kraftigt slid.
3. Kontrollér styrerulletraversens ophæng.

Ophænget skal være smurt tilstrækkelig, så styrerulletraversen kan bevæges frem og tilbage. Se »Smøremidler«.

1. Boltene og spændelåsene skal være til rådighed og være sikret.
2. Hvis komponenter mangler eller er beskadigede: Udskift komponenter.

Se „Udskiftning af styrerulletraversen“

Kontrol af tovstyret

1. Kontrollér tovstyret. Kunststofdelene må ikke have revner, være deformerede eller have afskrabninger, der er opstået på grund af wiren.
2. Kontrollér tovstyret for let bevægelse.

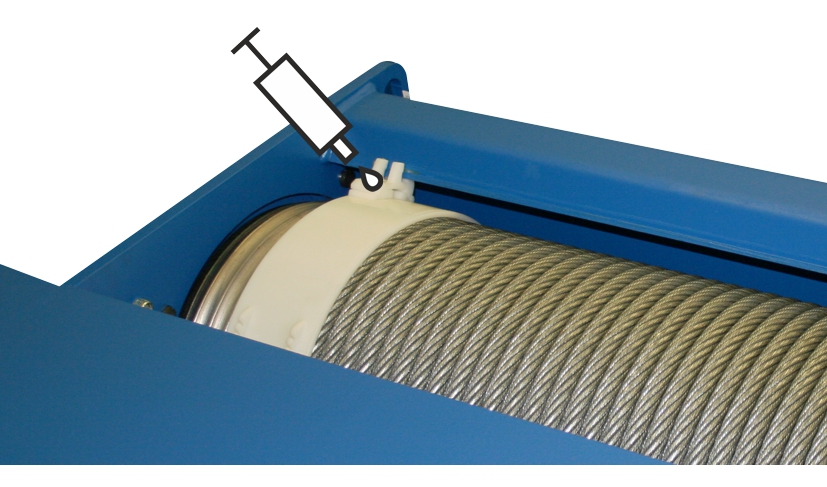

3. Kontrollér smøringen af tovstyret.

1. Hvis tovstyret er beskadiget: Udskift tovstyret. Se „Udskiftning af wiren“.

Kontrol af forankringspunktet

Kontrol af wirekilen

1. Mål wirekilefremspringet (wirekilens underkant til wirehandskens underkant).
2. Mål wireklemmeafstanden (wireklemmens overkant til wirekilens underkant).
3. De målte værdier må ikke overskride værdierne i tabellen.

1. Hvis wirekilen rager for langt ud af wirehandske, eller hvis wireklemmen er for tæt på wirekilen: Udskift wirehandsken og wirekilen. Se »Udskiftning af wiren«.

Bemærk

Den anførte minimale wireklemmeafstand svarer altid præcist til wiretaljens wirediameter.

Kontrol af løbehjulenes diameter

Under løbende drift sliddes løbehjulenes løbeflader. Derved reduceres løbehjulenes diameter.

I dette afsnit vises kontrollen af diameteren på et ikke-drevet løbehjul. Kontrollen af diameteren på et drevet løbehjul adskiller sig ikke væsentligt herfra.

Måling af diameter

1. Mål løbehjulets diameter på flere steder over løbehjulets bredde.

1. Diameteren må ikke være mindre end anført i tabellen.

Hvis diameteren er mindre, skal løbehjulet udskiftes. Se »Afmontering af løbehjulet«.

Kontrol af sporkransslid

Kontrol af sporviddens tolerance

SporkransLøbehjul

1. Mål sporkransspillerummet SP (afstand mellem flange og løbehjulets sporkrans) på begge sider af krogblokløbekatten på alle fire sideafskærmninger.

Alle løbehjul skal ligge på flangen!

Den målte værdi må ikke være større end 2 mm på hver side.

Kontrol af sideafskærmninger

På alle fire sideafskærmninger:

1. Kontrollér sideafskærmningerne for let bevægelse.

Sideafskærmningerne skal kunne bevæges frem og tilbage på lejebolten. Hvis det ikke er tilfældet, skal lejebolten smøres. Se »Bolte på sideafskærmningerne«.

1. Kontrollér sideafskærmningerne for udvendige beskadigelser.
   Boringerne må ikke have revner eller være beskadiget på anden måde.

Kontrol af løftesikringen

1. Kontrollér løftesikringen for slid og beskadigelse.

Hvis løftesikringen er beskadiget, skal den udskiftes.

1. Kontrollér med et let hammerslag, at løftesikringen sidder fast.

Hvis højstyrkeskruerne på løftesikringen er løse, skal de spændes fast.

Kontrol af sikkerhedspuffere

1. Kontrollér alle sikkerhedspuffere. Sikkerhedspufferne må ikke være porøse, klemte, skæve eller på anden måde beskadiget.
2. Kontrollér sikkerhedspufferens materiale hele vejen rundt. Der må på intet sted være revner i plastikkets overflade.
3. Tryk sikkerhedspufferne ned med en finger. De bør kunne trykkes lidt ned og være deformerbare.

1. Udskift alle sikkerhedspuffere på wiretaljen, hvis en af sikkerhedspufferne er bare lidt beskadiget. Se »Udskiftning af sikkerhedspufferne«.
2. Udskift alle sikkerhedspuffere på wiretaljen, hvis bare en af sikkerhedspufferne ikke kan trykkes ind. Se »Udskiftning af sikkerhedspufferne«.

Vedligeholdelse

Vedrører alle, der vedligeholder, reparerer eller ombygger kranen

Kranens ejer er ansvarlig for at vælge vedligeholdelsespersonalet og for, at de er rigtigt kvalificeret.

Eksempler på egnede personer:

• Personer med omfattende viden som følge af faglig uddannelse inden for maskinkonstruktion og el-systemer på kraner.
• Personer med tilstrækkelig erfaring i drift, montering og vedligeholdelse af kraner.
• Personer med omfattende viden om de pågældende tekniske regler, direktiver og sikkerhedsforskrifter, der gælder i det pågældende land.
• Personer med regelmæssig uddannelse fra ABUS.

ABUS påtager sig intet ansvar for skader på grund af vedligeholdelser, der er udført ukorrekt og af ukvalificerede personer.

ABUS anbefaler at lade ABUS-service udføre vedligeholdelsen.

Anvend kun originale ABUS-reservedele. I modsat fald bortfalder garantikravet.

Henvisninger vedrørende sikkerhed ved vedligeholdelse

Overhold følgende sikkerhedshenvisninger ved alle vedligeholdelsesarbejder på wiretaljen:

• Sluk nettilslutningsafbryderen. Sørg for at sikre afbryderen, så den ikke slås til igen utilsigtet.
• Åbn sikringsadskilleren i krankontaktorboksen. Sørg for at sikre sikringsadskilleren med en hængelås, så den ikke lukkes igen utilsigtet.
• Anvend en egnet løfteplatform og faldsikring.
• Afspær arbejdsområdet tilstrækkeligt omkring løfteplatformen.
• Afbryd yderligere kraner på den samme kranbane eller kraner over eller under kranen, der skal vedligeholdes. Sørg for at sikre afbryderen, så den ikke slås til igen utilsigtet. Andre kraner kan i modsat fald vælte løfteplatformen eller støde mod kranen, der skal vedligeholdes.
• Informér personer omkring om vedligeholdelsen.
• Arbejder på kranens el-system må kun udføres af uddannede elektrikere!
• Også når der er trykket på nødstop-knappen, er der høje spændinger på kranstyring og løbekatstyringen, som kan forårsage dødsfald.

Disse sikkerhedshenvisninger gælder specielt for wiretaljen:

• Fare for at komme i klemme!
  På løbehjulene, på wiretromlen og styrerullen kan fingre komme i klemme, når wiretaljen udfører utilsigtede bevægelser eller der arbejdes uagtsomt.
  Sørg for at sikre wiretaljen. Arbejd omhyggeligt!

Udskiftning af wiren

Hvis wiren er beskadiget eller har flere trådbrud end tilladt (se „Kontrol af wire“), skal den udskiftes.

Hvis tovstyret er beskadiget (se „Kontrol af tovstyret“), skal det udskiftes.

Wiren og tovstyret er sliddele, der belastes kraftigt af lasten. Under driften slider de hinanden ned. Derfor skal wiren og tovstyret altid udskiftes sammen.

Wiren er en speciel hejsewire med en meget høj brudstyrke. Den når en betydeligt højere levetid end en normal wire. Anvend derfor kun originale wirer fra ABUS.

Hvis wirekilen eller wirehandsken beskadiget (se „Udskiftning af forankringspunktstraversen med wirehandske og wirekile“), skal de udskiftes. De udskiftes oftest, når wiren og tovstyret også udskiftes.

Disse sikkerhedshenvisninger gælder specielt for wireudskiftningen:

• Afspær en stor arbejdsflade under wiretaljen.
• Rengør gulvet groft.

Det reducerer tilsmudsningen af den nye wire.

• Sakseplatform med tilstrækkeligt areal til nedlægning af underblokken.

Det er udelukkende muligt ved en iskæring 2/1 og 4/1.

Overhold løfteplatformens løftekapacitet!

• Hvis der ikke findes en afrulningsanordning, er der brug for tilstrækkelig fri flade.
• Positionér en skrotcontainer eller lignende beholder til det gamle wire umiddelbart i nærheden af løfteplatformen og underblokken.
• Fra en wirediameter over 11 mm bør man være to om at gennemføre wireudskiftningen.

Forberedelse af wireudskiftningen

1. Kør lastkrogen under det nederste endestopafbryderområde.
2. Mål og notér lastkrogens position.

Derved kan indstillingen af hejseendestopafbryderen efter wireudskiftningen bortfalde i mange tilfælde.

Kun ved ABUS elsystem 3 med kontaktorstyring eller ABULiner

Afmontering af hejseendestopafbryderen

For at wiren kan rulles motordrevet af wiretromlen, skal hejseendestopafbryderen afmonteres. Ellers stopper wiretromlen på den laveste krogstilling.

HejseendestopafbryderTap på wiretromlen

1. Åbn huset på hejseendestopafbryderen.
2. Skru skruerne (2x) ud.
3. Træk hejseendestopafbryderen af.
4. Lad hejseendestopafbryderens aksel være i positionen, og drej den ikke.

Derved kan indstillingen af hejseendestopafbryderen efter udskiftningen af wiren bortfalde i mange tilfælde.

1. Sørg for at sikre hejseendestopafbryderen, så den ikke falder ned eller hænger på tilslutningsledningerne.

Afmontering af forankringspunktet

Wireklemme

1. Løsn wireklemmen.
2. Træk wireklemmen af wirens ende.

Kun ved udskiftning af wirehandsken med wirekile

Hvis wirehandsken eller wirekilen er beskadiget, skal de udskiftes.

Afmontering af wirehandsken

SpindelForankringspunkts-travers

1. Løsn den riflede skrue M6x20 på holderen.
2. Træk holderen af spindlen.

1. Træk spindlen ud af forankringspunktstraversen og wirehandsken.

1. Træk wirehandsken ud af forankringspunktstraversen.

WirekileWirehandske

1. Slå wirekilen ud af wirehandsken, og tag den ud.

Hvis wirekilen sidder fast:

1. Afmontér wirehandsken.
2. Drej wirehandsken, og slå wirekilen ud oppefra.

På den måde er det nemmere at slå wirekilen ud af wirehandsken.

Wirehandske

1. Skub wirens ende ud af wirehandsken.

Wirehandske

1. Træk wiren ud af wirehandsken.

Udtrækning af wiren fra underblokken

Wirebeskyttelsen i underblokken beskadiges, hvis wiren trækkes hurtigt ud af underblokken langs wirebeskyttelsen. Hvis wirebeskyttelsen skal anvendes igen, skal wirebeskyttelsen afmonteres forinden.

ABUS anbefaler også at udskifte wirebeskyttelsen sammen med wiren.

På alle åbninger på underblokken:

SkruetrækkerKrogblokkappe

1. Skub en skruetrækker ind mellem wirebeskyttelsen og krogblokkappen som vist på billedet.
2. Åbn krogene til venstre og højre i wirebeskyttelsen samtidigt med skruetrækkeren.
3. Træk wirebeskyttelsen (2x) fra hinanden, og tag den ud af underblokken.

1. Læg underblokken på.
2. Træk wiren ud af underblokken.

Afmontering af tovstyret

Gevindskærende skrue

1. Lad wiren køre motordrevet af wiretromlen.

Nogle wireviklinger bør stadig blive på wiretromlen.

1. Skru medbringeren af.

1. Skub medbringeren sidelæns af wireføringsringen.

• Wireføringsringen kan nu drejes frit på wiretromlen.

Spændeelement

1. Træk fjederstikket ud af spændeelementerne på wireføringsringen.

WireføringsringSpændeelement

1. Åbn og løsn spændehåndtaget på spændeelementet på wireføringsringen.

WiretromleSpændeelement

1. Træk wireføringsringen med spændeelementer af wiretromlen.

Tag wiren af wiretromlen

EndeklemmeCylinderskrue

1. Lad wiren køre motordrevet af wiretromlen.
2. Løsn endeklemmerne.
3. Tag wiren komplet af wiretromlen.

Rengøring og smøring af wiretromlen

1. Rengør wiretromlen.

1. Smør wiretromlen fra starten cirka til 8./10. vinding.
2. Smør wiretromlen bag den sidste vinding.

Smøremiddel: „Molykote PG-75“. For detaljer, se „Smøremidler“.

1. Smør wiretromlen bag den 8./10. vinding indtil den sidste vinding.

Smøremiddel: „Chainlife S“. For detaljer, se „Smøremidler“.

Fastgørelse af wiren på wiretromlen

WiretromleCylinderskrue

1. Rul wiren ud uden snoninger.
2. Rengør endeklemmernes cylinderskruer grundigt.

Cylinderskruerne blev forinden skruet fast med en skruesikringsbelægning eller et skruesikringsmiddel. Resterne skal fjernes fuldstændigt, før cylinderskruen må anvendes igen.

Både skruesikringsbelægning og skruesikringsmiddel må kun anvendes en gang.

1. Skub wiren så langt ind under endeklemmerne, at den fremspringende wire er ca. 30 mm.
2. Skru endeklemmerne fast med en cylinderskue, og fastgør dem med skruesikringsmiddel (middelfast).

1. Træk wiren stram, og stram den motordrevet 6 til 8 omdrejninger, og rul den op på wiretromlen uden snoninger.

Forberedelse af tovstyr

Kun ved wiretalje med drev til løftemaskineri GM 5000 og GM 6000

Ved tovstyret til en wiretalje med drev til løftemaskineri GM 5000 eller GM 6000 sættes spændeelementerne på wireføringsringen i låsehager. Ringhovedboltene til at spænde wireføringsringen befinder sig foroven på spændeelementerne.

RinghovedboltWireføringsring

1. Sæt spændeelementerne (2x) med ringhovedboltene i de første låsehager på wireføringsringen.
2. Smør wireføringsringens not indefra med fedt.

Smøremiddel: „Molykote PG-75“. For detaljer, se „Smøremidler“.

Kun ved wiretalje med drev til løftemaskineri GM 7000

Ved tovstyret til en wiretalje med drev til løftemaskineri GM 7000 fastgøres spændeelementerne på wireføringsringen med en bolt og en spændelås. Ringhovedboltene til at spænde wireføringsringen befinder sig forneden på spændeelementerne.

SpændeelementerBolt

1. Skub bolten gennem spændeelementerne og wireføringsringen.

SpændelåsBolt

1. Skub spændelåsen på bolten.
2. Smør wireføringsringens not indefra med fedt.

Smøremiddel: „Molykote PG-75“. For detaljer, se „Smøremidler“.

Montering af tovstyret

WiretromleSpændeelement

1. Træk wireføringsringen med spændeelementer på wiretromlen.
2. Positionér wiren mellem spændeelementerne.
3. Kontrollér, at wireføringsringens to ender ligger i den samme rille på wiretromlen.

Wireføringsringens ender må ikke stå forskudt til siden.

WireføringsringSpændeelement

1. Sæt spændehåndtaget på spændeelementerne i wireføringsringen, og luk det.

Om nødvendigt:

1. Åbn spændehåndtaget igen, og indstil wireføringsringen med ringhovedboltene, så wireføringsringen ligger fast på wiren, kan endnu kan drejes frit.

Spændeelement

1. Skub fjederstikket ind i spændeelementernes spændehåndtag.

Montering af medbringeren

1. Sæt medbringeren på tromlekabinettet, og skub den sidelæns ind i wireføringsringen.

Gevindskærende skrue

1. Skru medbringeren fast med en gevindskærende skrue M6x16. 5 Nm.

Iskæring af wiren

1. Ved iskæring 2/1: Træk wiren gennem underblokken og af wiretromlen uden snoninger.
2. Ved iskæring 4/1: Træk wiren gennem underblokken, gennem styrerulle og igen gennem underblokken og af wiretromlen uden snoninger.

Montering af forankringspunktet

Kun ved udskiftning af wirehandsken med wirekile

Afmontering af wirehandsken

SpindelForankringspunktstravers

1. Skub wirehandsken ind i forankringspunktstraversen.

Vær opmærksom på markeringen på forankringspunktstraversen.

1. Skub spindlen gennem forankringspunktstraversen og wirehandsken.

Pilen på spindlen skal vende nedad!

1. Kontrollér holderen for deformeringer.

Hvis holderen er deformeret, skal den udskiftes.

1. Skub holderen på spindlen.

Holderen skal kunne skubbes ind i spindlens not uden spænding.

Spindlen må ikke have forspændinger!

1. Skru holderen fast med den riflede skrue M6x20. 19 Nm.

Wirehandske

1. Kontrollér smøringen af wirehandsken, og smør den evt.

Smøremiddel „Højtemperaturpasta PBC 1574“. For detaljer, se „Smøremidler“.

1. Skub wirens ende nedefra ind i wirehandsken.

Wirehandske

1. Skub wirens ende oppefra ind i wirehandsken, så der dannes løkken.

Wirens ende står forneden ca. 150 mm ud af wirehandsken.

WirekileWirehandske

1. Læg wirekilen i løkken.

WirekileWirehandske

1. Træk i wiren med et ryk.

• Wirekilen glider ind i wirehandsken, og wiren er klemt fast.

Wireklemme

1. Skub wireklemmen over wirens ende.

Wireklemmen skal monteres under wirehandsken med målet fra nedenstående tabel afhængigt af konstruktionsstørrelsen og wiretykkelsen:

1. Skru wireklemmen fast.

Montering af wirebeskyttelsen på underblokken

På alle åbninger på underblokken:

Forbindelsesprofil

1. Hold wirebeskyttelsen op mod wiren som på billedet.
2. Skub wirebeskyttelsen med den forreste gaffeldeling ned langs wiren, og bring i den forbindelse dens bageste ende ind under forbindelsesprofilen.

WirebeskyttelseKrogblokkappe

1. Tryk først wirebeskyttelsen ind i krogblokkappen på siden med den korte laske.

1. Tryk derefter wirebeskyttelsen ind i krogblokkappen på siden med den lange laske.

Wirebeskyttelse

1. Sæt den anden wirebeskyttelse forneden ind i forbindelsesprofilen.
2. Skub wirebeskyttelsen ned bag forbindelsesprofilen, og bring den op til wiren.
3. Tryk først wirebeskyttelsen ind i krogblokkappen på siden med den korte laske.
4. Tryk derefter wirebeskyttelsen ind i krogblokkappen på siden med den lange laske.

1. Bring wirebeskyttelserne (2x) ind i hinanden med laskerne, og tryk dem sammen.

• Der kan høres en smækkende lyd.

Afslutning af wireudskiftningen

1. Vikl wiren motordrevet komplet op.

Kun ved ABUS elsystem 3 med kontaktorstyring eller ABULiner

Montering af hejseendestopafbryderen

1. Kør lastkrogen til positionen, der blev noteret forinden.

AkselLejeflange

1. Åbn husdækslet på huset til hejsestopkontakten på wiretromlen.
2. Drej gearendestopafbryderens aksel, så den stemmer overens med langhullet i wiretromlens lejeflange.

Kunststofskruer B6,3x25

1. Sæt gearendestopafbryderen med akslen ind i langhullet på lejeflangen, og før den på begge stifter.
2. Skru gearendestopafbryderen fast med kunststofskruer B6,3x25. 3 Nm.

Tilslut hejseendestopafbryderen

1. Sæt tilslutningsledningens stik på knastafbryderprintkortet.
2. Luk stikhusdækslet.

Når koblingspunkterne er forskudt:

Normalt kan indstillingen af hejseendestopafbryderen efter udskiftningen af wiren bortfalde i mange tilfælde, da lastkrogens position blev målt forinden og derefter startet igen. I særlige tilfælde (f.eks. når wiren var kraftigt beskadiget eller rullet forkert op på wiretromlen) kan det være, at koblingspunkterne skal indstilles igen.

1. Indstil koblingspunkterne for løftebegrænseren forneden, løftebegrænseren foroven og backup-begrænseren igen.

Ved ABUS elsystem 3 med kontaktorstyring: Se produkthåndbogen „ABUS-gearendestopafbryder“.

Ved ABUS elsystem 3 med ABULiner: Se produkthåndbogen „Frekvensomretter-styring for hejsehastigheden ved ABUS elsystem 3“

Kontrol af wirekilefremspringet

1. Anhug lasten på lastkrogen i henhold til følgende tabel, løft den, og belast på den måde wiren.

Angivelserne i tabellen er vejledende værdier, der skal overholdes med en tolerance på ±20 %.

Vær opmærksom på wiretaljens maksimale løftekapacitet, og overskrid den ikke!

1. Mål og kontrollér wirekilefremspringet, om målene, der er anført i tabellen, overholdes.

Udskiftning af forankringspunktstraversen med wirehandske og wirekile

Hvis forankringspunktstraversen, wirehandsken eller wirekilen er beskadiget, skal de udskiftes.

Afmontering af forankringspunktstraversen

Forankringspunkts-traversBolt

1. Løsn de riflede skruer på afdækningen.
2. Tag afdækningen af bolten.

Forankringspunkts-traversSideafskærmning

1. Træk bolten ud af forankringspunktstraversen og sideafskærmningerne.
2. Træk forankringspunktstraversen ud af løbekatrammen.

Afmontering af wirehandsken

HolderForankringspunktstravers

1. Løsn den riflede skrue M6x20 på holderen.
2. Træk holderen af spindlen.

ForankringspunktstraversSpindel

1. Træk spindlen ud af forankringspunktstraversen og wirehandsken.
2. Træk wirehandsken med wirekile og wiren ud af forankringspunktstraversen.

Afmontering af wirekilen

Wirehandske

1. Løsn de riflede møtrikker på wireklemmen.
2. Træk wireklemmen af wirens ende.

Wirekile

1. Træk wirekilen med wire ud af wirehandsken.

Montering af wirekilen

Wirekile

1. Læg wirens ende omkring wirekilen.

Wiren skal ligge plant i wirekilens rille!

1. Skub wirekilen med wire ind i wirehandsken, og træk i wirens ende med et ryk.

• Wirekilen glider i wirehandsken og klemmer wiren fast.

Wirehandske

1. Skub wireklemmen på wirens ende.

Wireklemmen skal monteres under wirehandsken med målet fra nedenstående tabel afhængigt af konstruktionsstørrelsen og wiretykkelsen:

1. Skru de riflede møtrikker på wireklemmen fast.

1. Smør wirehandsken.

Smøremiddel „Højtemperaturpasta PBC 1574“. For detaljer, se „Smøremidler“.

Smør ikke spindlen/bundbolten eller forankringspunktstraversen. Der må ikke komme smøremiddel på forankringspunktstraversen.

Montering af wirehandsken

Forankringspunkts-traversSpindel

1. Skub wirehandsken med wirekile og wire ind i forankringspunktstraversen.

Vær opmærksom på markeringen på forankringspunktstraversen.

1. Skub spindlen gennem forankringspunktstraversen og wirehandsken.

Pilen på spindlen skal vende nedad!

HolderForankringspunktstravers

1. Kontrollér holderen for deformeringer.

Hvis holderen er deformeret, skal den udskiftes.

1. Skub holderen på spindlen.

Holderen skal kunne skubbes ind i spindlens not uden spænding.

Spindlen må ikke have forspændinger!

1. Skru holderen fast med den riflede skrue M6x20. 19 Nm.

Montering af forankringspunktstravers

Forankringspunkts-traversSideafskærmning

1. Skub forankringspunktstraversen mellem sideafskærmningerne på løbekatrammen.
2. Skub bolten gennem sideafskærmningerne og forankringspunktstraversen.

ForankringspunktstraversBolt

1. Skru afdækningen fast på bolten med riflede skruer (2x).

1. Anhug lasten på lastkrogen i henhold til følgende tabel, løft den, og belast på den måde wiren.

Angivelserne i tabellen er vejledende værdier, der skal overholdes med en tolerance på ±20 %.

Bemærk

Vær opmærksom på wiretaljens maksimale løftekapacitet, og overskrid den ikke!

Kontrol af wirekilefremspringet

1. Mål og kontrollér wirekilefremspringet, om målene, der er anført i tabellen, overholdes.

Udskiftning af styrerulletraversen

Dette afsnit gælder kun ved en wiretalje med en iskæring 4/1.

Hvis styrerulletraversens dele eller styrerulletraversen er beskadiget, skal de udskiftes.

Afmontering af styrerulletraversen

Kun ved wiretalje med drev til løftemaskineri GM 5000 eller GM 6000

Spændelås

1. Træk spændelåsene af boltene.

Bolt

1. Træk bolten (2x) ud af styrerulletraversen.

Styrerulletravers

1. Løft styrerulletraversen af lejebøsningerne.

Kun ved wiretalje med drev til løftemaskineri GM 7000

På begge sider:

Spændelås

1. Træk spændelåsen af bolten.

SikringspladeBolt

1. Træk bolten ud af sikringspladen og sidevæggen.

Sidevæg

1. Træk sikringspladen ud.

Sidevæg

1. Løft styrerulletraversen ud af sidevæggene.

Afmontering af styrerullen

Kun ved wiretalje med drev til løftemaskineri GM 5000 eller GM 6000

StyrerulletraversAfdækning

1. Løsn de riflede skruer (2x) på afdækningen.
2. Tag afdækningen af styrerulletraversen.

BoltStyrerulletravers

1. Træk bolten ud af styrerulletraversen og styrerullen.
2. Træk styrerullen ud af styrerulletraversen.

Kun ved wiretalje med drev til løftemaskineri GM 7000

Riflet skrue

1. Løsn de riflede skruer (2x) på afdækningen.
2. Tag afdækningen af styrerulletraversen.

StyrerulletraversBolt

1. Træk bolten ud af styrerulletraversen og styrerullen.
2. Træk styrerullen ud af styrerulletraversen.

Montering af styrerullen

Kun ved wiretalje med drev til løftemaskineri GM 5000 eller GM 6000

BoltStyrerulletravers

1. Skub styrerullen ind i styrerulletraversen.
2. Skub bolten gennem styrerulletraversen og styrerullen.

StyrerulletraversAfdækning

1. Skru afdækningen fast på bolten med riflede skruer (2x) fra den anden side.

Konstruktions-størrelse	Riflet skrue	Tilspændings-moment
GM5000	M10x20	75 Nm
GM6000	M10x20	75 Nm

Kun ved wiretalje med drev til løftemaskineri GM 7000

StyrerulletraversBolt

1. Skub styrerullen ind i styrerulletraversen.
2. Smør bolten, og skub den gennem styrerulletraversen og styrerullen.

Smøremiddel „Højtemperaturpasta PBC 1574“. For detaljer, se „Smøremidler“ »Smøremidler«.

Riflet skrue

1. Skru afdækningen fast på bolten med riflede skruer M10x20. 75 Nm.

Montering af styrerulletraversen

Kun ved wiretalje med drev til løftemaskineri GM 5000 eller GM 6000

Styrerulletravers

1. Sæt styrerulletraversen på lejebøsningerne.

Sørg i den forbindelse for, at styrerullen vender i retning af drevet til løftemaskineri.

Bolt

1. Skub boltene (2x) ind i styrerulletraversen.

Spændelås

1. Skub spændelåsen (2x) på boltene.

Kun ved wiretalje med drev til løftemaskineri GM 7000

BoltStyrerulletravers

1. Smør sidevæggens støtteflade.

Smøremiddel „OKS 511-Gleitlack“. For detaljer, se „Smøremidler“.

1. Lad glidelakken tørre i 30 minutter!
2. Smør sidevæggens støtteflade igen.

Smøremiddel „Højtemperaturpasta PBC 1574“. For detaljer, se „Smøremidler“.

Sidevæg

1. Løft styrerulletraversen ind i sidevæggene.

Styrerulletraversen skal kunne bevæges frem og tilbage med hånden.

På begge sider:

Sidevæg

1. Skub sikringspladen ind i sidevæggen.

SikringspladeBolt

1. Skub bolten gennem sikringspladen og sidevæggen.

Spændelås

1. Skub spændelåsen på boltene.

Afmontering af løbehjulet

Hvis løbehjulet er beskadiget eller slidt, skal det udskiftes med et nyt løbehjul.

Forberedelse af wiretalje

1. Overhold arbejdssikkerhedsbestemmelserne.
2. Aflast løbevognsdrageren på wiretaljen i nærheden af løbehjulet nedefra.

Afmontering af køredrevet

Stikhus

1. Åbn stikhuset på køredrevet.
2. Træk tilslutningsledningen af koblingen.

1. Fastslå køredrevets vægt. Se produkthåndbog ABUS-køredrev.
2. Sørg for at sikre køredrevet, så vægten holdes uden farer og drivakslen ikke belastes (ophæng f.eks. i en rundstrop).

Riflet skrueKøredrev

1. Skru de riflede skruer (4x) ud af køredrevet på sideafskærmningen.

SideafskærmningKøredrev

1. Træk køredrevet ud af sideafskærmningen.

Afmontering af sideafskærmning

Sideafskærmning

1. Løsn de riflede skruer M10x30 (2x) på sideafskærmningens afdækning.
2. Træk afdækningen og de riflede skruer af sideafskærmningen.

1. Træk sideafskærmningen af lejebolten i kranmaskineridrageren.

Afmontering af løbehjulet

LåseringLøbehjul

1. Læg sideafskærmningen med løbehjulene opad på et lige underlag.
2. Fjern låseringen (2x) indvendigt fra løbehjulet (2x) med en tang.

Bolt

1. Afmontér løbehjulet (2x) fra bolten med egnet værktøj.

Montering af løbehjulet

Hvis løbehjulet er beskadiget eller slidt, skal det udskiftes med et nyt løbehjul.

Montering af løbehjulet

Bolt

1. Slå løbehjulet (2x) på bolten.

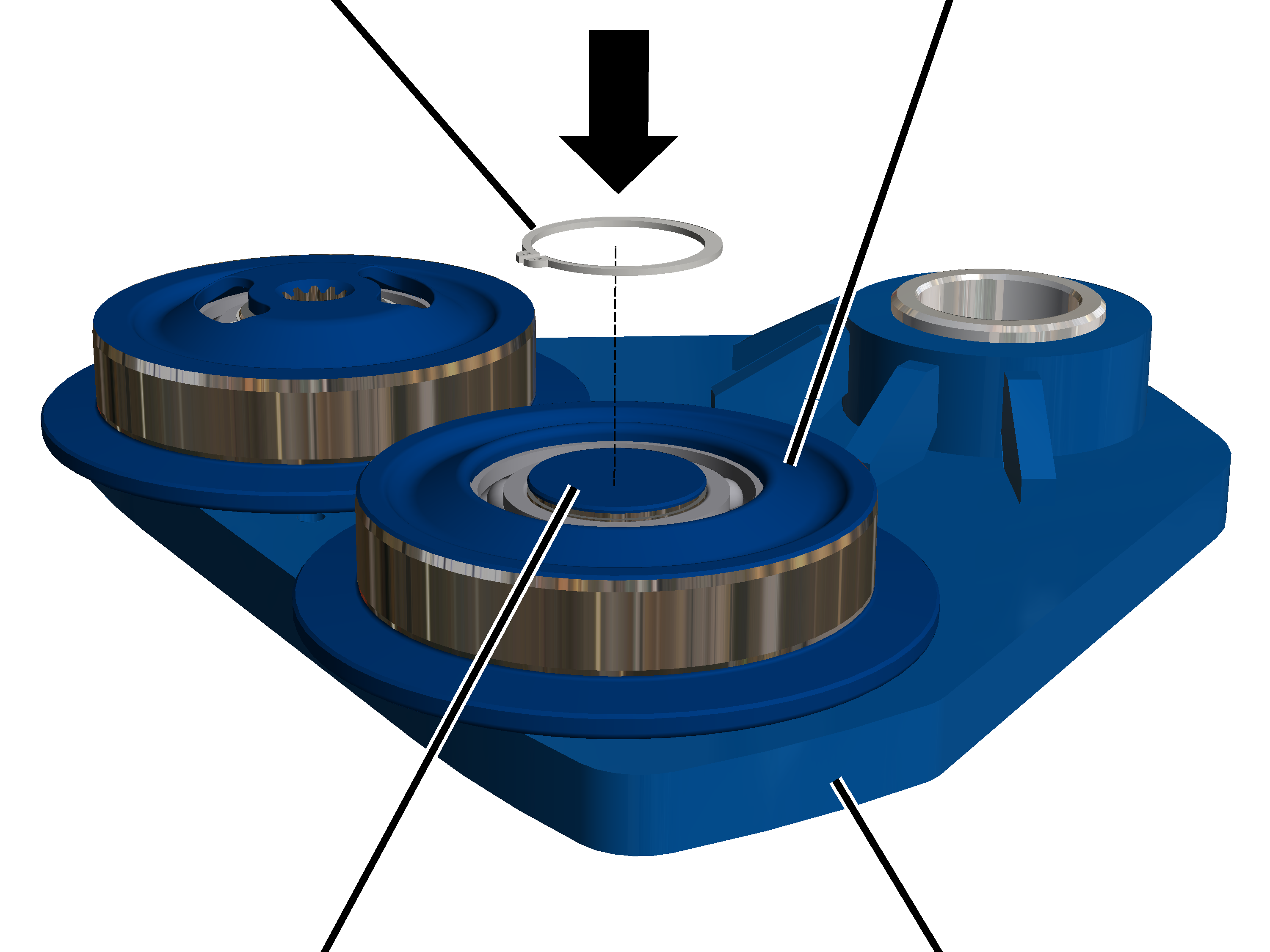

LåseringLøbehjul

1. Sæt låseringen (2x) ind i løbehjulet med en tang.

Montering af sideafskærmningen

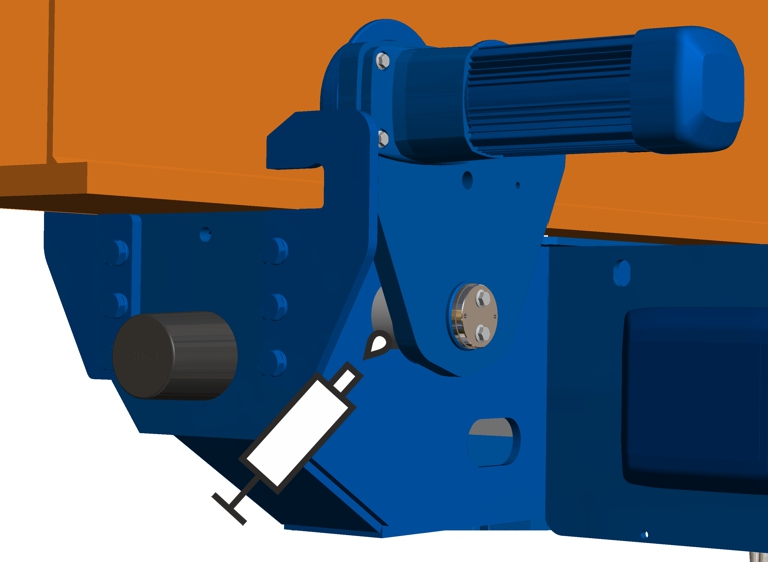

1. Smør lejebolten.

Smøremiddel: „Højtemperaturpasta PBC 1574 SF“. For detaljer, se „Smøremidler“.

1. Skub sideafskærmningen på bolten på løbevognsdrageren.

Sideafskærmning

1. Skru afdækningen fast på sideafskærmningen med riflede skruer M10x30 (2x). 75 Nm.

Montering af køredrevet

1. Fastslå køredrevets vægt. Se produkthåndbog ABUS-køredrev.
2. Sørg for at sikre køredrevet, så vægten holdes uden farer og drivakslen ikke belastes (ophæng f.eks. i en rundstrop).

SideafskærmningKøredrev

1. Smør fortandingen på drivakslen.

Smøremiddel Fuchs Lubritech højtemperaturpasta PBC 1574. For detaljer, se produkthåndbogen ABUS-køredrev.

SideafskærmningKøredrev

1. Skub køredrevet ind i løbehjulet.
2. Spænd køredrevet fast med riflede skruer M10x30 (4x). 75 Nm.

Tilslutning af køredrev

Kun ved kontaktorstyring

Stiftskinne på køredrevStiftskinne på køredrev

1. Sæt tilslutningsledningen til køredrevet i stiftbjælken på køredrevet.
2. Sæt ensretteren til bremsen i stiftbjælken på køredrevet.
3. Læg stikforbindelserne og tilslutningsledningen i stikhuset.

Kun ved frekvensomretter

Stiftskinne på køredrevStiftskinne på køredrev

1. Sæt bøsningsbjælken til køredrevet på stiftskinnen på køredrevet.
2. Sæt bøsningsbjælken til bremsen på stiftskinnen på køredrevet.

StikforbindelseKabelgennemføring

1. Tryk den forreste ende af tilslutningsledningen (beklædningen omkring afskærmningen er fjernet dér) ind i skærmklemmen.
2. Fastgør tilslutningsledningen på skærmklemmen med en kabelbinder.
3. Læg stikforbindelserne og tilslutningsledningen i stikhuset.

1. Luk stikhuset.

Kontrol af wiretalje

1. Sæt wiretaljen ned.
2. Tag wiretaljen i drift.
3. Kontrollér løbehjulets funktion.

Udskiftning af sikkerhedspufferne

Hvis sikkerhedspufferen er beskadiget, skal den udskiftes.

På begge sider:

1. Skru sikkerhedspufferen af.

1. Skru sikkerhedspufferne i bufferpladerne. Ca. 30 Nm.

Sikkerhedspufferen skal have kontakt med bufferpladen, og der må ikke være en spalte mellem dem, da stødet ellers opfanges med skruen og ikke med selve sikkerhedspufferen.

Udskiftning af krydsarmafbryderen

Hvis krydsarmafbryderen er beskadiget, skal den udskiftes. På grund af stikforbindelsen er udskiftningen mulig uden ledningsføringsarbejder.

Kobling

1. Skru skruerne (2x) på afdækningen ud.
2. Tag afdækningen af.
3. Træk tilslutningsledningens kobling af printkortet.

Skrueforbindelsen for kabel på afdæknignen må ikke løsnes. Den eksisterende afdækning kan monteres på en ny krydsarmafbryder med monteres tilslutningsledning.

1. Sæt koblingen på den nye krydsarmafbryder.
2. Tilslut afdækningen.
3. Skru skruerne (2x) fast. 3 Nm.

Strømskema krydsarmafbryder

• Kontaktnummereringen, der er anført på strømskemaet, begynder med 1 og stigende fra venstre.
• Mikroomskifterens betegnelse begynder i monteringspositionen til venstre med S1.

Smøremidler

Wiretromle i kantområdet

Smøring på stedet med „Molykote PG-75“, ABUS-artikelnummer 5168.

Smøring fra fabrikken med „Molykote PG-75“, ABUS-artikelnummer 411.

Smør wiren ved:

• Wireudskiftning
• Tovstyrskift
• Regelmæssig kontrol
• Hovedeftersyn

For detaljer, se „Rengøring og smøring af wiretromlen“.

Wire og wiretromle i midten

Smøring på stedet med „Chainlife S“, ABUS-artikelnummer 2717.

Sm'øring fra fabrikken med „Chainlife S“, ABUS-artikelnummer 2718.

Alternativer:

• Castrol "Viscogen KL 23"
• Klüber "Grafloscon CA 901 Ultra Spray"
• Optimol "KL 23"
• Shell „Malleus GL 95“

Smør wiren ved:

• Wireudskiftning
• Regelmæssig kontrol
• Hovedeftersyn

For detaljer, se „Rengøring og smøring af wiretromlen“.

Medbringer på tovstyret

Smøring på stedet med „Molykote PG-75“, ABUS-artikelnummer 5168.

Smøring fra fabrikken med „Molykote PG-75“, ABUS-artikelnummer 411.

Smør medbringeren ved:

• Wireudskiftning
• Tovstyrskift
• Regelmæssig kontrol
• Hovedeftersyn

For detaljer, se „Udskiftning af wiren“.

Lastkrogtravers på underblokken

Smøring på stedet med „højtemperaturpasta PBC 1574“, ABUS-artikelnummer 6758.

Smøring fra fabrikken med „High-Lub LT1 EP“, ABUS-artikelnummer 317880.

Smør lastkrogtraversen ved:

• Montering og afmontering
• Hovedeftersyn

Kontrollér aksialrillekuglelejet på lastkrogen.

Smøring på stedet med „Molykote PG-75“, ABUS-artikelnummer 5168.

Smøring fra fabrikken med „High-Lub LT1 EP“, ABUS-artikelnummer 317880.

Smør aksialrillekuglelejet ved:

• Montering og afmontering
• Hovedeftersyn

Wirehandske

Smøring på stedet med „højtemperaturpasta PBC 1574“, ABUS-artikelnummer 6758.

Smøring fra fabrikken med „High-Lub LT1 EP“, ABUS-artikelnummer 317880.

Smør wirehandsken ved:

• Wireudskiftning
• Regelmæssig kontrol
• Hovedeftersyn

For detaljer, se „Udskiftning af forankringspunktstraversen med wirehandske og wirekile“.

Tovstyr

Smøring på stedet med „Molykote PG-75“, ABUS-artikelnummer 5168.

Smøring fra fabrikken med „Molykote PG-75“, ABUS-artikelnummer 411.

Smør tovstyret ved:

• Wireudskiftning
• Tovstyrskift
• Regelmæssig kontrol, mindst en gang om året
• Hovedeftersyn

For detaljer, se „Forberedelse af tovstyr“.

Bolt i styrerulle

Smøring på stedet med „højtemperaturpasta PBC 1574“, ABUS-artikelnummer 6758.

Smøring fra fabrikken med „High-Lub LT1 EP“, ABUS-artikelnummer 317880.

Smør bolten ved:

• Montering eller afmontering af styrerullen
• Hovedeftersyn

For detaljer, se „Udskiftning af styrerulletraversen“.

Lejebøsning (på bundbolt) på styrerulletravers og på forankringspunktstravers

Smøring på stedet med „højtemperaturpasta PBC 1574“, ABUS-artikelnummer 6758.

Smøring fra fabrikken med „High-Lub LT1 EP“, ABUS-artikelnummer 317880.

Smør lejebøsningen (på bundbolt) ved:

• Montering og afmontering af styrerulletraversen eller forankringspunktstraversen
• Hovedeftersyn

For detaljer, se „Udskiftning af forankringspunktstraversen med wirehandske og wirekile“, eller „Udskiftning af styrerulletraversen“.

Kun ved wiretalje med drev til løftemaskineri GM 7000

Styrerulletravers

Smøring på stedet med „højtemperaturpasta PBC 1574“, ABUS-artikelnummer 6758.

Smøring fra fabrikken med „OKS 511-Gleitlack“, artikelnummer 18930, og „High-Lub LT1 EP“, ABUS-artikelnummer 317880.

Smøring af understøtningsflader på styrerulletravers ved:

• Montering og afmontering af styrerulletraversen
• Hovedeftersyn.

For detaljer, se „Udskiftning af styrerulletraversen“.

Sfærisk rulleleje på wiretromlen

Smøring på stedet med „High-Lub LT1 EP“, ABUS-artikelnummer 317880.

Smøring fra fabrikken med „High-Lub LT1 EP“, ABUS-artikelnummer 317880.

Smøring af sfærisk rulleleje ved:

• Montering og afmontering af det sfæriske rulleleje
• Hovedeftersyn

Bolte på sideafskærmningerne

Smøring på stedet med „højtemperaturpasta PBC 1574“, ABUS-artikelnummer 6758.

Smøring fra fabrikken med universalfedt „High-Lub LT1 EP“, artikelnummer 317880.

Smør boltene på sideafskærmningerne ved:

• Montering og afmontering af sideafskærmningerne
• Hovedeftersyn.

For detaljer, se „Montering af løbehjulet“.

Oversigt over tilspændingsmomenter

Endeklemme

Medbringer

Wireklemme

Løftesikring

• Sekskantskrue M16x60 med underlagsskiver og møtrik
• Tilspændingsmoment: 250 Nm

ABUS-service
