ET OVERBLIK:

Generelt

Vedrører alle, der arbejder med kranen, på kranen eller i nærheden

Først

Anvendelse af denne produkthåndbog

Følgende symboler anvendes i denne produkthåndbog:

1. Dette er en handlingsanvisning og opfordrer til et arbejdstrin.

• Dette er resultatet af en handling og skildrer, hvad der sker på apparatet.

• Dette er en optælling.

Henvisninger til produkthåndbogen

Læs produkthåndbogen omhyggeligt før arbejdet. Læs i hvert tilfælde også yderligere produkthåndbøger vedr. tilbehør og komponenter.

Opbevar derefter produkthåndbogen i nærheden af kranen. Den skal være tilgængelig for alle, der arbejder med eller på kranen.

Videregiv altid produkthåndbogen sammen med kranen, hvis den sælges, udlejes eller lign.

Korrekt brug

Wiretaljen er beregnet til anvendelse på en tilsvarende dimensioneret enskinne-traverskran eller en vægløbekran med en drager til bevægelse af laster over hele arealet. Wiretaljen kører på en I-drager eller en svejset kassedrager.

• Wiretaljen kan køres på svejsede kassedragere.
• Wiretaljen er beregnet til en strømtilførsel til løbekat via energikæden ABUPowerline eller en ABUS-slæbeledning.

Forskrifter

Anlægget er på tidspunktet for fremstillingen konstrueret og kontrolleret i henhold til europæiske normer, regler og forskrifter. Hvilke principper der er lagt til grund i forbindelse med konstruktionen og fremstillingen, er angivet i overensstemmelseserklæringen eller inkorporeringserklæringen. Principperne skal også overholdes ved montering, drift, kontrol og vedligeholdelse. De gældende arbejdssikkerhedsbestemmelser skal også overholdes.

Hvilke af forskrifterne der gælder i det pågældende enkelttilfælde, afhænger meget af anvendelsen af kranen og af nationale forskrifter. Kontrollér og overhold de gældende og aktuelle forskrifter og arbejdssikkerhedsbestemmelser! Se også overensstemmelseserklæringen eller inkorporeringserklæringen.

Garanti

• ABUS påtager sig intet ansvar for skader, der er forårsaget af ukorrekt brug, af utilstrækkeligt uddannet personale, af ukorrekt udførte arbejder, af forandringer, ombygninger eller andre ændringer på kranen eller kranens komponenter, der ikke er godkendt af ABUS.
• Kravet på garanti bortfalder, hvis komponenter ændres på eget ansvar, kranen eller krankomponenter monteres, anvendes eller vedligeholdes anderledes end beskrevet i denne produkthåndbog, eller der ikke anvendes originale ABUS-reservedele.
• Sikker drift af kranen eller af kranens komponenter er kun garanteret, hvis der anvendes originale ABUS-reservedele.

Wiretaljen

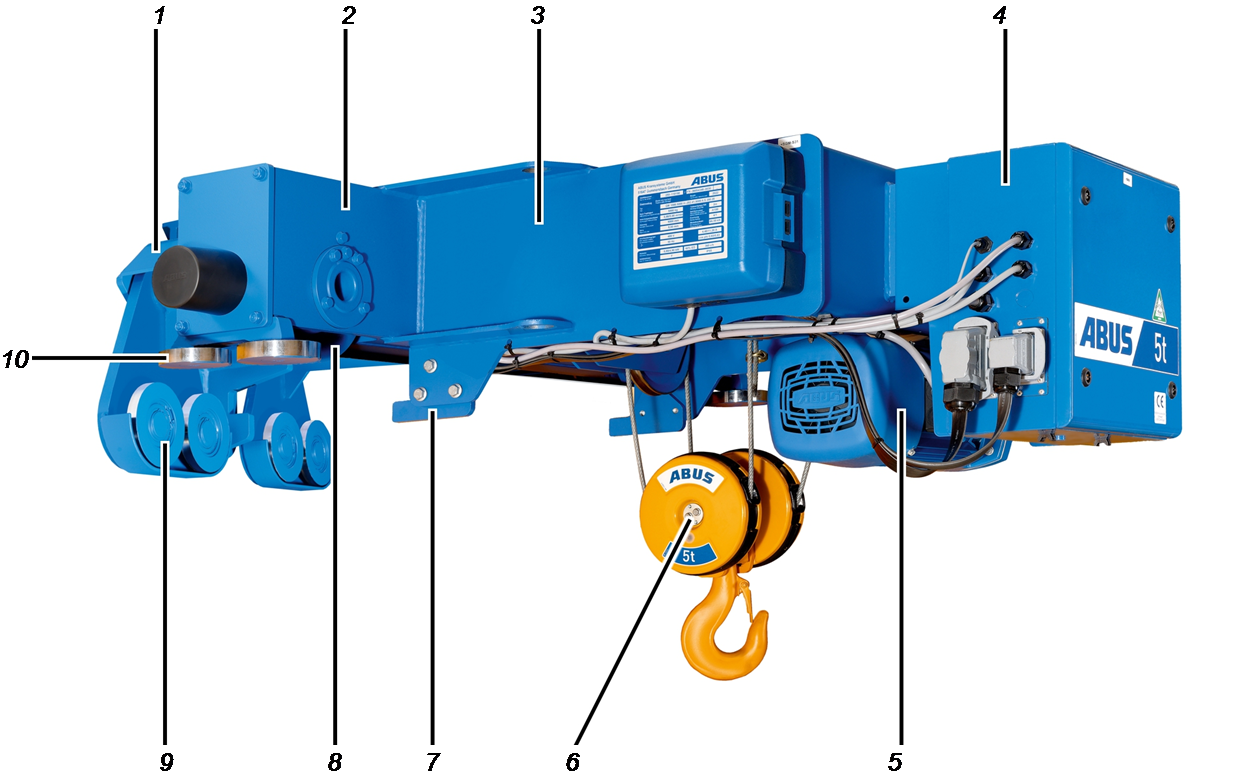

Apparatbeskrivelse sideløbekat (S)

• 1: Konsol
• 2: Løbevognsdrager
• 3: Løbekatramme
• 4: Kontaktorkasse
• 5: Drev til løftemaskineri
• 6: Underblok og lastkrog
• 7: Løftesikring
• 8: Katmaskineri
• 9: Støttehjul
• 10: Styrerulle

Ydelseskendetegn

Sideløbekatten (S):

• Wiretaljen monteres på kranens overflange. Løftemaskineriets løbekatramme kører dermed på hoveddrageren, hvorved en større krogbevægelsesafstand er mulig.
• Katmaskineriet består af to dele. Den første del består af en løbevognsdrager, som wiretaljen kører langs med på katskinnen, der er svejset på siden af hoveddrageren. Den anden del består af en sideafskærmning med støttehjul, hvormed wiretaljen griber omkring overflangen. Støttehjulene kører dermed langs med den under overflangen.

Hvis der er monteret et drev til løftemaskineri GM 800, har wiretaljen kun en sideafskærmning med støttehjul. I modsat fald har wiretaljen to sideafskærmninger med støttehjul, der er monteret på en vippe på konsollen på løbekatrammen.

• Kranen har tit en løbevognsdragertilslutning uden for midten på grund af momenterne, der opstår i den bærende konstruktion.
• Wiretaljen dækker et løftekapacitetområde fra 1 t til 10 t.

Køredrevet til løbekat:

• Køredrevene er udført som drejestrømsmotor med omskiftelige poler og med elektromagnetisk skivebremse og gear.
• Køredrevene har en langsom og en hurtig kørehastighed. Forholdet mellem de to hastigheder er på 1/4.
• Køredrevets gear er et vedligeholdelsesfrit, to- eller tretrins planetgear.

Drevet til løftemaskineri med polomskiftelig hejsemotor:

• Drevet til løftemaskineri drives af en polomskiftelig 2/12-polet hejsemotor med gear.
• Hejsemotoren har en elektromagnetisk aktiveret fjedertryksbremse.
• Drevet til løftemaskineri har en langsom hejsehastighed og en hurtig hejsehastighed. Forholdet mellem de to hejsehastigheder er på 1/6.
• Drevet til løftemaskineri kan hurtigt afbrydes fra resten af kranens elsystem ved hjælp af stikforbindelser i stikhuset direkte på drevet til løftemaskineri.
• Løftegearet har et flertrins cylindrisk tandhjul med skrå fortanding i letmetalhuset. Tandhjulene kører i et lukket oliebad og smøres derved i hele levetiden.
• For yderligere detaljer om det polomskiftelige drev til løftemaskineri, se produkthåndbogen „Polomskifteligt, modulært ABUS-drev til løftemaskineri til wiretaljer“.

Løftemaskineriet:

• Løftemaskineriets wire er en speciel wire med en meget høj brudstyrke. Det når en betydeligt højere levetid end en normal stålwire.
• Tovstyret sikrer en fejlfri op- og afrulning af wiren på wiretromlen. Den er af slidstærkt kunststof med glideevne.

Tekniske data

Omgivelsesbetingelser under drift:

Støjemission:

I tabellen er lydtrykniveauet LP anført i en afstand på 4 m fra wiretaljen. Med lydeffekniveauet LW kan lydtrykniveauet beregnes for alle afstande.

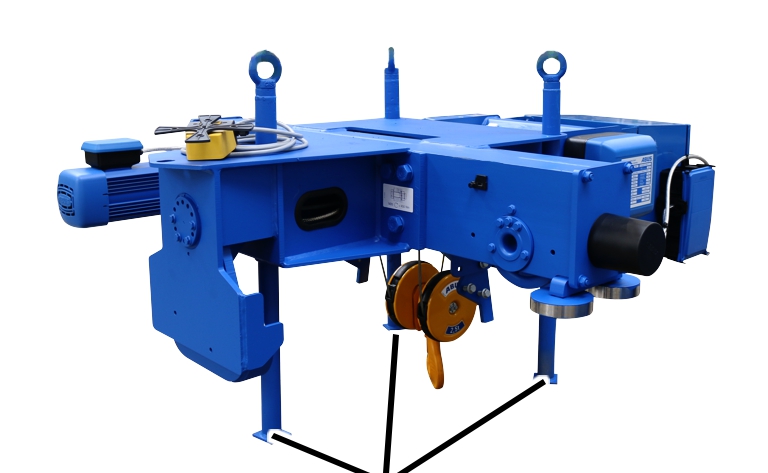

Transport af wiretaljen på en lastbil

Kun ved ikke-monteret wiretalje

Overhold blandt andet følgende punkter:

1. Sørg for at sikre alle løse dele og ledninger.
2. Sørg for at sikre ladningen i henhold til de lokale forskrifter.
3. Sørg for at sikre wiretaljen på ladet med egnede fastgørelsesmidler.
4. Sørg for at sikre lastkrogen, så den ikke kan glide frem og tilbage under transporten.

1. Wiren holdes fast på wiretromlen af tovstyret. Derfor kan wiren ikke danne løkker på wiretromlen, og knæk i wiren er på den måde udelukket.

Bemærk

Transportstøtterne må kun fjernes, når wiretaljen er ophængt og sikret tilsvarende.

På- og aflæsning af wiretaljen

Kun ved ikke-monteret wiretalje

Overhold blandt andet følgende punkter:

Løft af wiretaljen med en kran

1. Anvend et egnet fastgørelsesmiddel med lastkrog.
2. Sæt lastkroge i ophængningsøjerne på transportstøtterne på wiretaljen.
3. Overhold arbejdssikkerhedsbestemmelserne, og løft wiretaljen.

Nedsætning af wiretaljen

1. Sæt wiretaljen ned på transportstøtterne.
2. Beskadig ikke underblokken, når den sættes ned.

Bortskaffelse af wiretaljen

Når wiretaljen skal bortskaffes:

1. Adskil wiretaljen så meget som muligt.
2. Overhold de lokale forskrifter vedrørende bortskaffelse og genbrug.
3. Bortskaf de enkelte dele miljøvenligt sorteret i henhold til materialer:

• Bortskaf olie og fedt fra gearene som smøremiddel.
• Bortskaf bremsebelægninger som som blandede komponenter (specialaffald).
• Bortskaf elektronikkomponenter som elektronikskrot.
• Bortskaf ledninger, stikforbindelser og styrehåndtag som elektronikskrot.
• Bortskaf løbekatrammen, wiretromlen, styrerullerne, wiren og andre metaldele som metalskrot.
• Bortskaf styringens husdæksel og husunderdel som kunststofaffald.
• Bortskaf wiretaljens dele, der er lakeret efterfølgende, i henhold til oplysningerne fra lakproducenten.

Montering og tilslutning

Vedrører alle, der arbejder på kranen, før den anvendes

Kranens ejer er ansvarlig for at vælge idrifttagningspersonalet og for, at de er rigtigt kvalificeret.

Eksempler på egnede personer:

• Personer med omfattende viden som følge af faglig uddannelse inden for maskinkonstruktion og el-systemer på kraner.
• Personer med tilstrækkelig erfaring i drift, montering og vedligeholdelse af kraner.
• Personer med omfattende viden om de pågældende tekniske regler, direktiver og sikkerhedsforskrifter, der gælder i det pågældende land.
• Personer med regelmæssig uddannelse fra ABUS.

ABUS påtager sig intet ansvar for skader på grund af idrifttagninger, der er udført ukorrekt og af ukvalificerede personer.

ABUS anbefaler at lade ABUS-monteringsteams udføre idrifttagningen.

Kontrol af forudsætninger

Følgende forudsætninger skal være opfyldt, for at wiretaljen kan monteres.

I den forbindelse skal disse punkter blandt andet være afstemt i forbindelse med den tekniske godkendelsesprocedure:

• Den svejsede kassedrager, som wiretaljen kører på, skal svare til det vedlagte målblad og datablad.
• Monteringsmålene og netspændingen og driftsspændingen skal kontrolleres tilsvarende i henhold til målbladet og databladet.
• Den svejsede kassedrager, som wiretaljen kører på, skal have en lige overflange med lige katskinne.
• Den løbeflade, som wiretaljens løbehjul kører på, skal være fri for maling eller andre belægninger.
• Strømtilførslen til løbekatten skal være udført som energikæde ABUPowerline eller ABUS-slæbeledning.

Montering af wiretaljen på hoveddrageren

Hvis wiretaljen endnu ikke er monteret, så fortsæt her. Spring i modsat fald dette afsnit over.

Hvis der er monteret et drev til løftemaskineri GM 800 ved wiretaljen, har wiretaljen kun en sideafskærmning med støttehjul. I modsat fald har wiretaljen to sideafskærmninger med støttehjul, der er monteret på en vippe.

Efterfølgende vises monteringen på en wiretalje med to sideafskærmninger. Monteringen med en sideafskærmning adskiller sig dog ikke væsentlig herfra.

Løft af wiretaljen på hoveddrageren

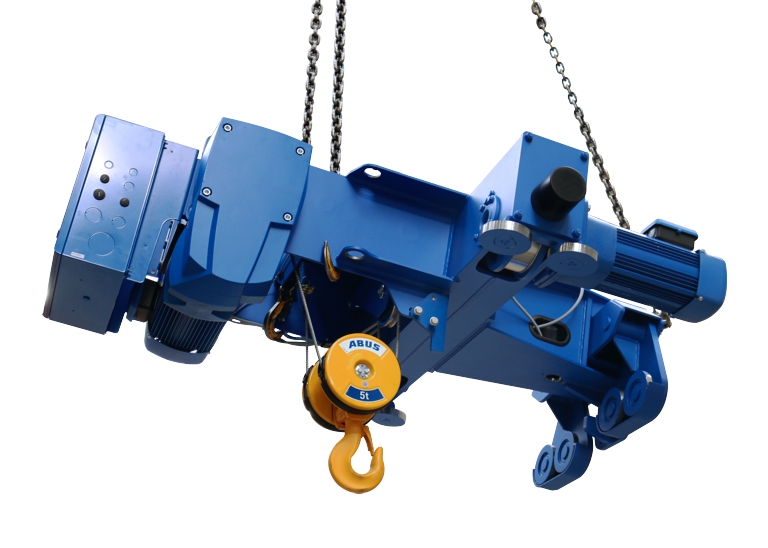

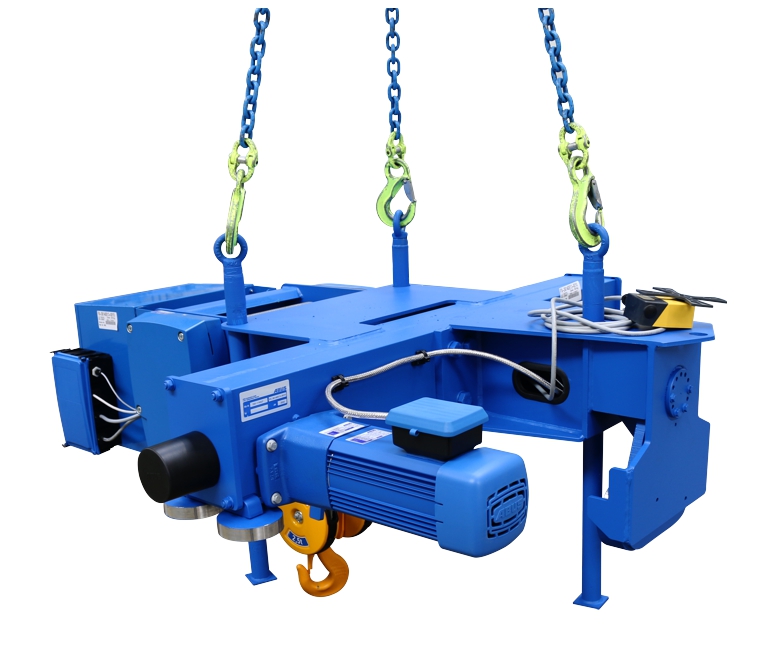

1. Anhug og løft wiretaljen, f.eks. med en mobilkran.
2. Fjern transportstøtterne.

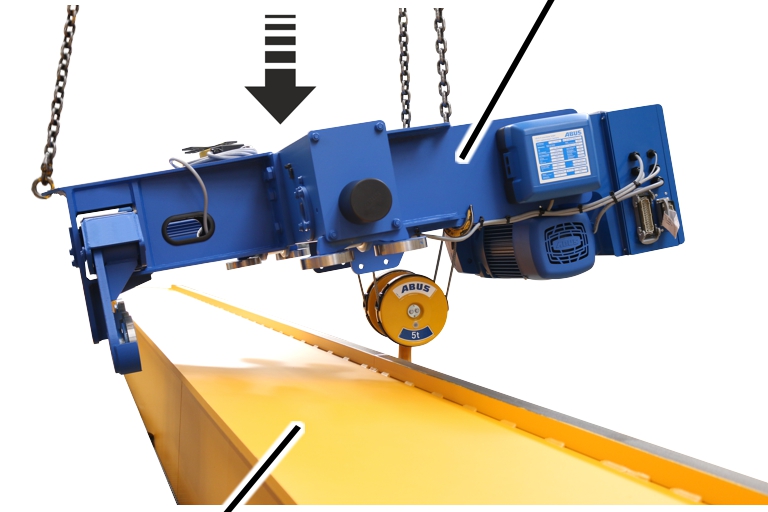

Wiretalje

1. Sænk wiretaljen i retning af hoveddrageren.

Konsol

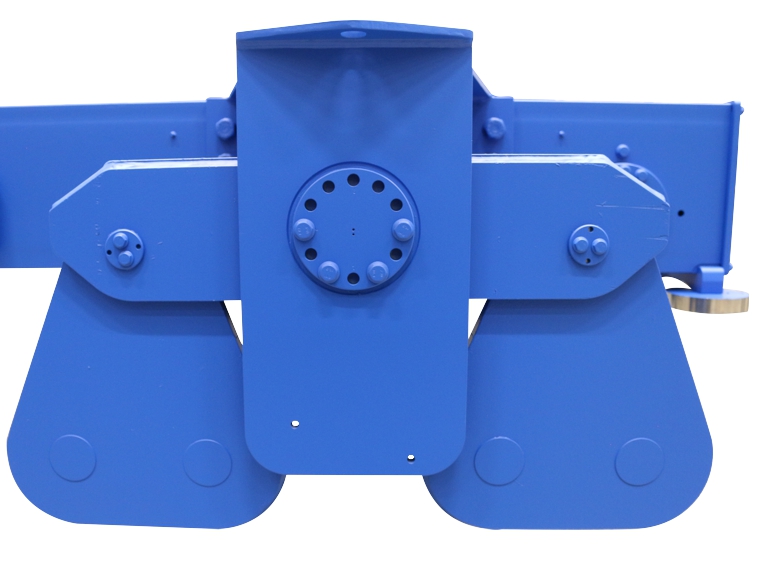

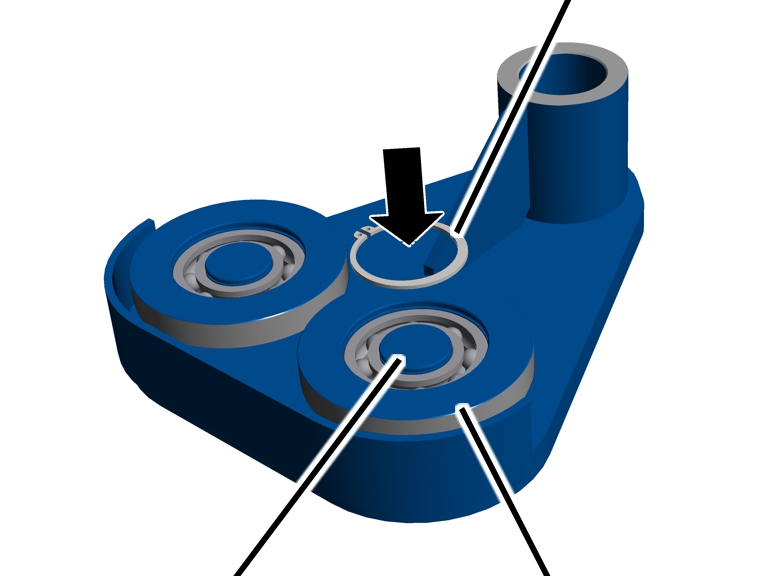

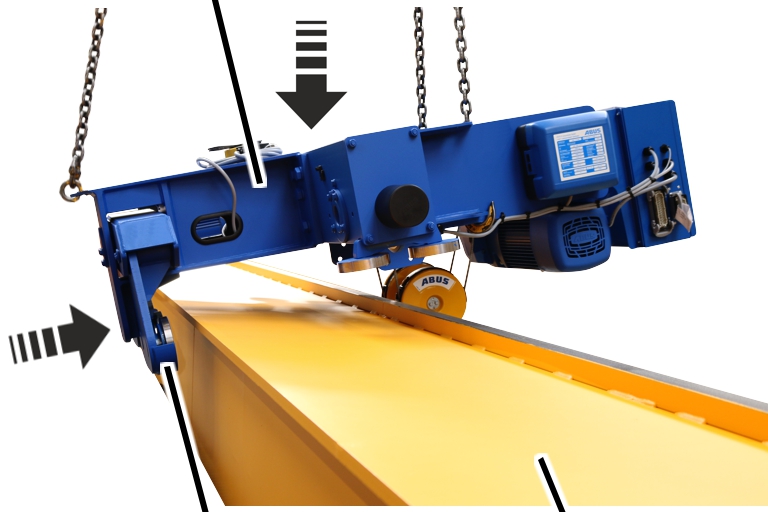

1. Tryk sideafskærmningen med støttehjul på hoveddrageren under overflangen.
2. Sænk wiretaljen yderligere.

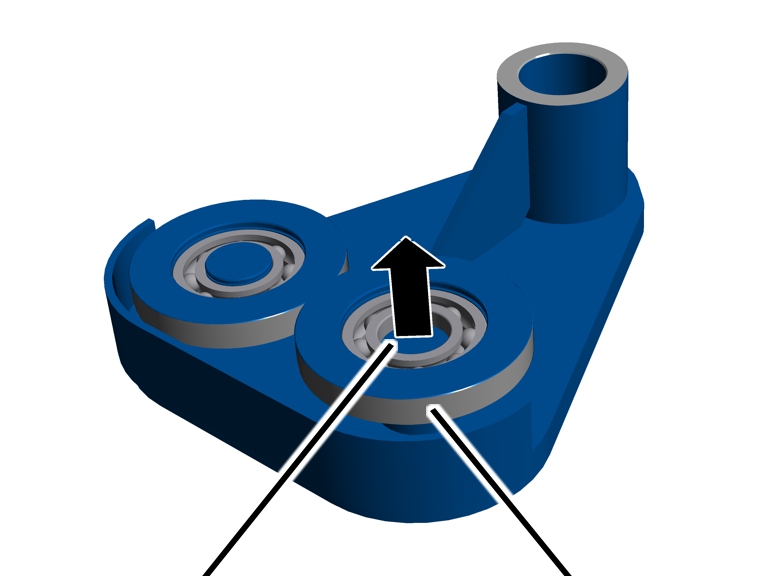

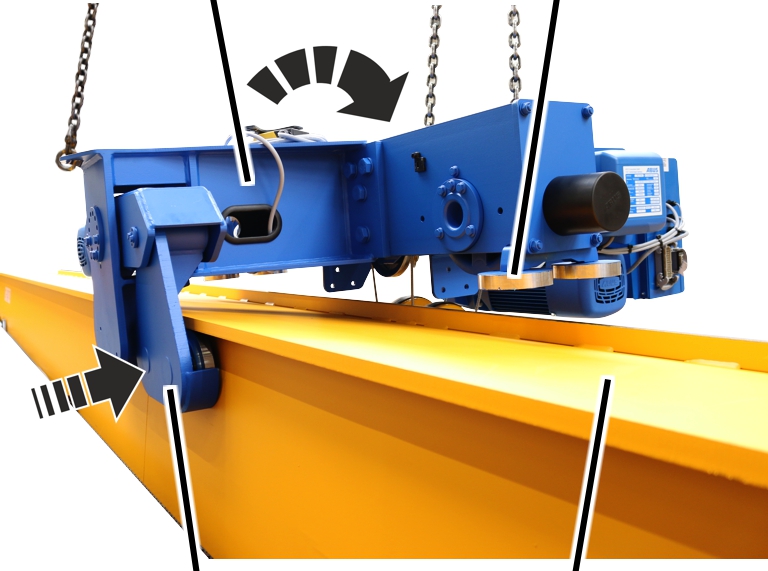

KonsolStyrerulle

1. Tryk sideafskærmningen med støttehjul nedefra mod overflangen.

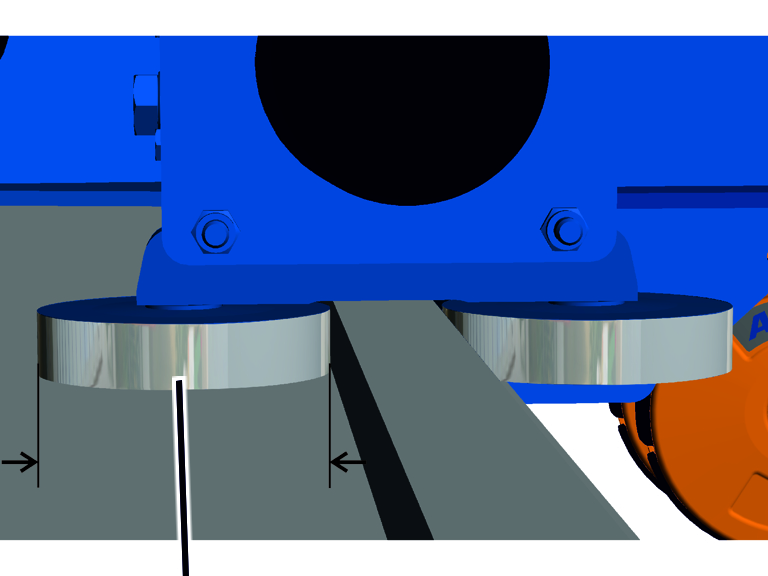

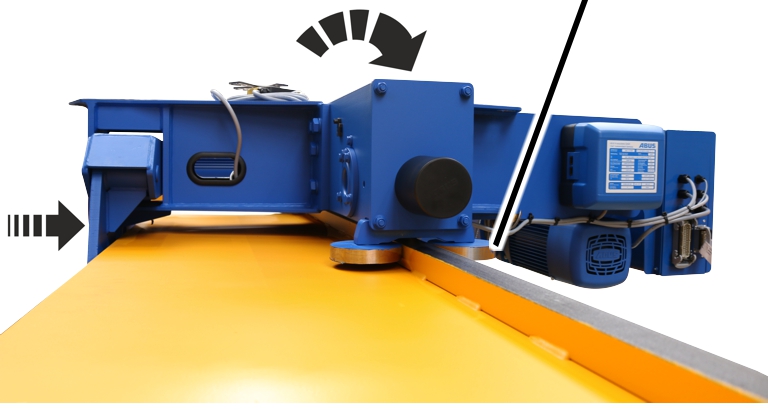

2. Sænk wiretaljen yderligere, og positionér katskinnen melle styrerullerne.

Sørg ved sænkningen for, at styrerullerne ikke bliver beskadiget og ikke støder imod nogen steder!

Styrerulle

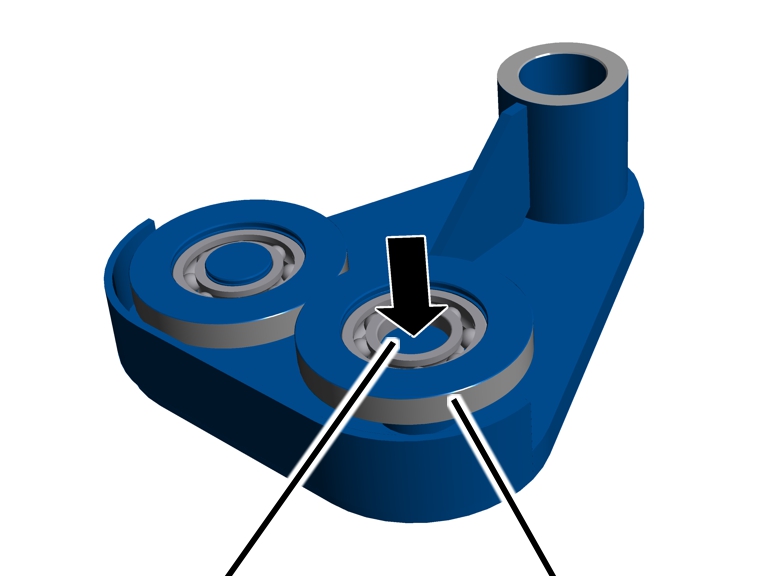

1. Sæt wiretaljen helt ned.

Sørg ved sænkningen for, at styrerullerne ikke bliver beskadiget og ikke støder imod nogen steder!

Hvis wiretaljen skal justeres:

Efterfølgende vises justeringen af wiretaljen med to sideafskærmninger. Justeringen på en wiretalje med en sideafskærmning adskiller sig ikke væsentligt herfra.

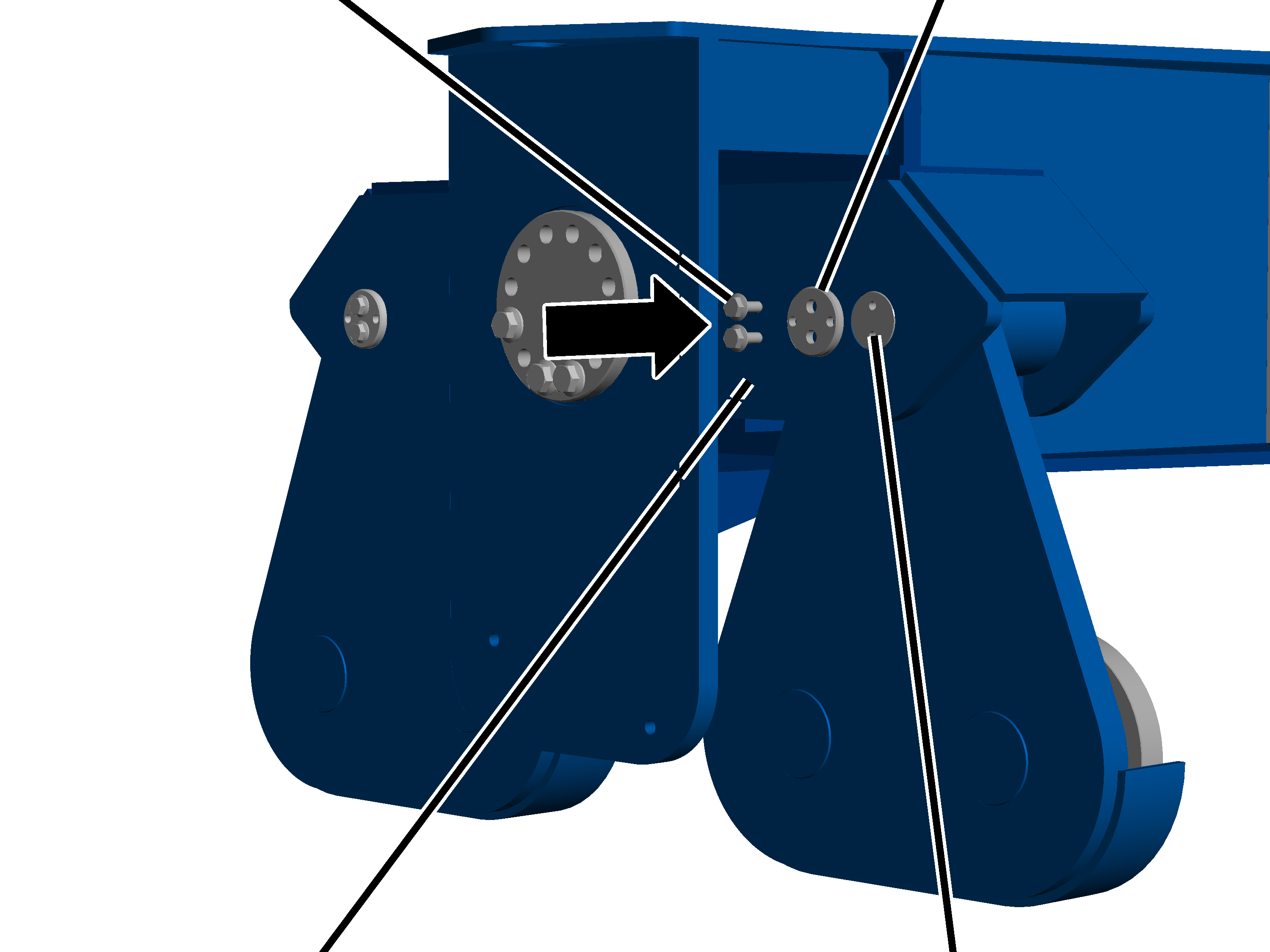

Riflet skrueExcenterbolt

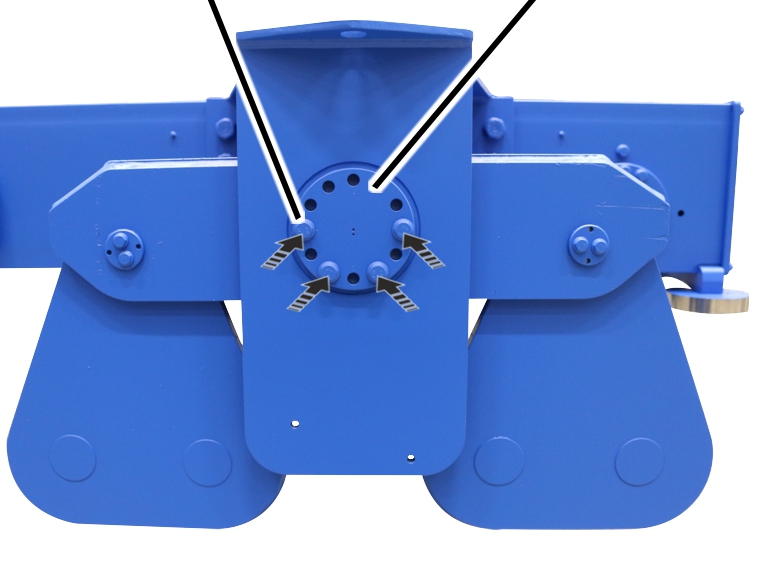

1. Løsn de riflede skruer på excenterbolten.
2. Justér wiretaljen vandret ved at dreje excenterbolten.

Riflet skrueExcenterbolt

1. Spænd de riflede skruer på excenterbolten fast.

Montering af løftesikringen

På begge side af løbekatrammen:

Riflet skrue

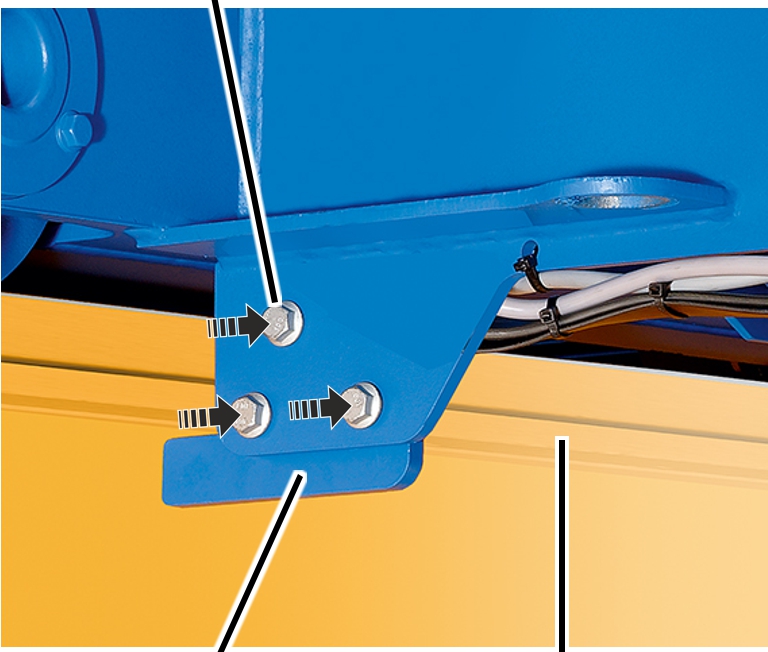

1. Hold løftesikringen på løbekatrammen.

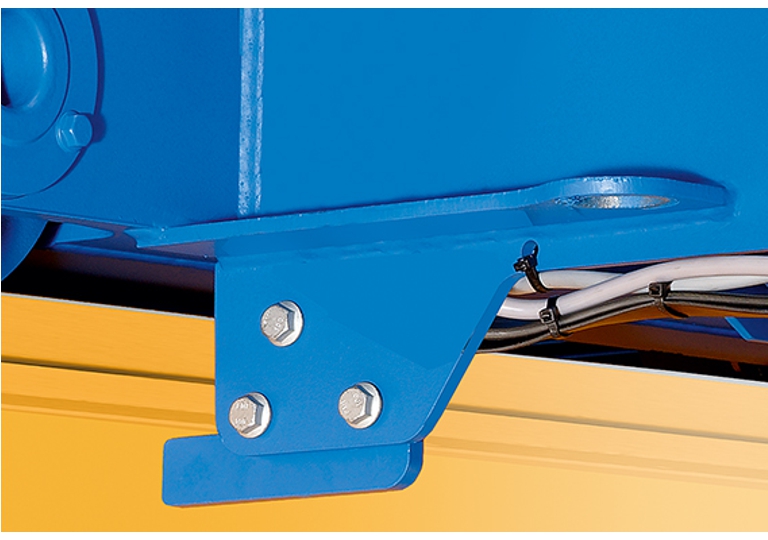

2. Spænd løftesikringen fast med riflede skruer (3x).

Montering af strømmedbringeren til løbekatten

Fortsæt her, hvis strømmedbringeren til løbekatten endnu ikke er monteret. Spring i modsat fald dette afsnit over.

Strømmedbringeren til løbekatten monteres over løbekatkontaktorboksen. Den trækker de elektriske ledninger til strømtilførslen til løbekatten (slæbeledning eller energikæde) og krydsarmafbryderen til endestopafbryderen for løbekatkørsel frem og tilbage parallelt med løbekatten.

Afhængigt af hoveddrageren og strømforsyningens type (slæbeledning eller energikæde) skal strømmedbringeren til løbekatten monteres forskelligt.

Kun ved energikæde

Montering af energikæde på medbringerrøret

Energikæden fastgøres på det vandrette medbringerrør.

Energikædes enkeltdele

1. Fastgør energikædens enkeltdele (styreholder og tilslutningselement) på det kvadratiske rør med bolte og spændelås.

KabelbinderFladledning

1. Før fladledningen ud af energikæden, og før den i buer omkring styreholderen.
2. Fastgør fladledningen på den øverste del af styreholderen med en kabelbinder.
3. Skub energikæden ind i tilslutningselementet, og lad den gå i indgreb.

Kun ved slæbeledning

Montering af strømmedbringeren til løbekatten

Løbevognsdragere

1. Skru strømmedbringeren til løbekatten fast på løbevognsdrageren med gevindbøjle og riflede møtrikker M8. 15 Nm.

Sørg i den forbindelse for, at løbehjulet ikke blokeres.

Strømmedbringer til løbekat

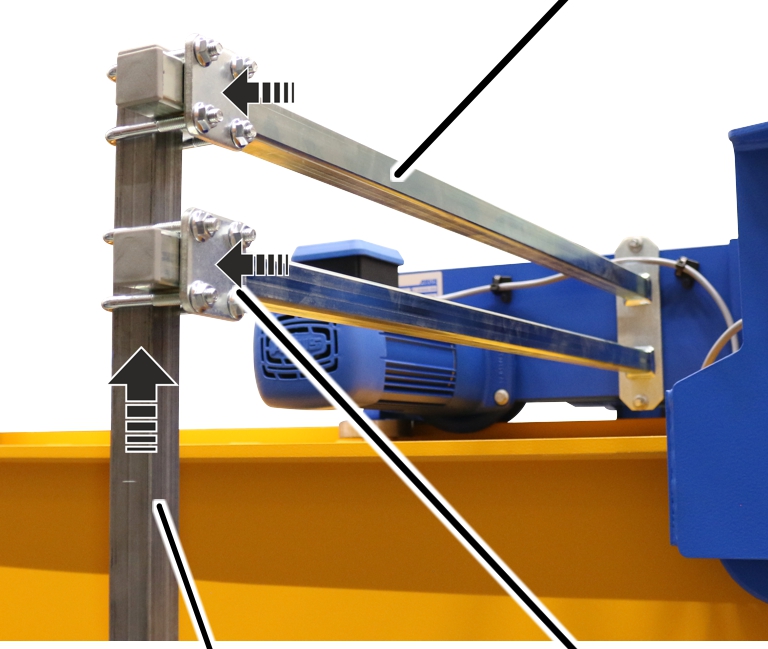

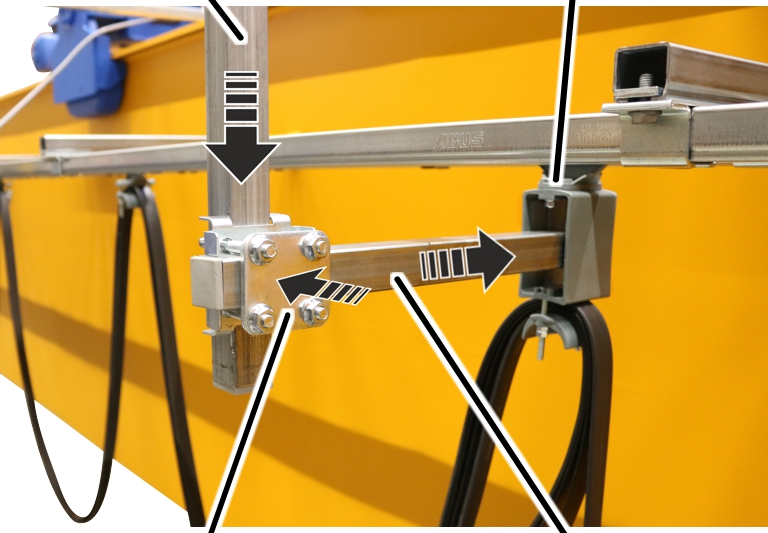

1. Skru det lodrette kvadratiske rør fast på strømmedbringeren til løbekatten med rørspændebånd og riflede møtrikker M8. 15 Nm.

Lodret kvadratisk rørMedbringervogn

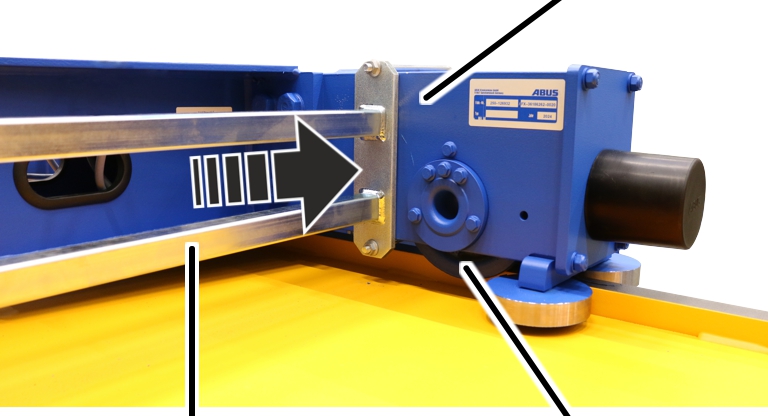

1. Skub det vandrette kvadratiske rør ind i medbringervognen.
2. Skru det vandrette kvadratiske rør fast på det lodrette kvadratiske rør med rørspændebånd og riflede møtrikker M8. 15 Nm.

Montering af krydsarmafbryderen

Kun ved krydsarmafbryder

Dette afsnit er kun relevant, hvis wiretaljen har en krydsarmafbryder i løbekattens køreretning.

Hvor og til hvilken kørebegrænsning krydsarmafbryderen er beregnet til, fremgår af strømskemaet.

Montering af krydsarmafbryderen

LåseskiveSekskantmøtrik

1. Montér fastgørelsesvinklen på krydsarmafbryderen med cylinderskruer M5x50 (2x).
2. Skru fastgørelsesvinklen fast med sikringsskiver og sekskantmøtrikker M5 (2x). 3 Nm.

Montering af krydsarmafbryderen på strømmedbringeren til løbekatten

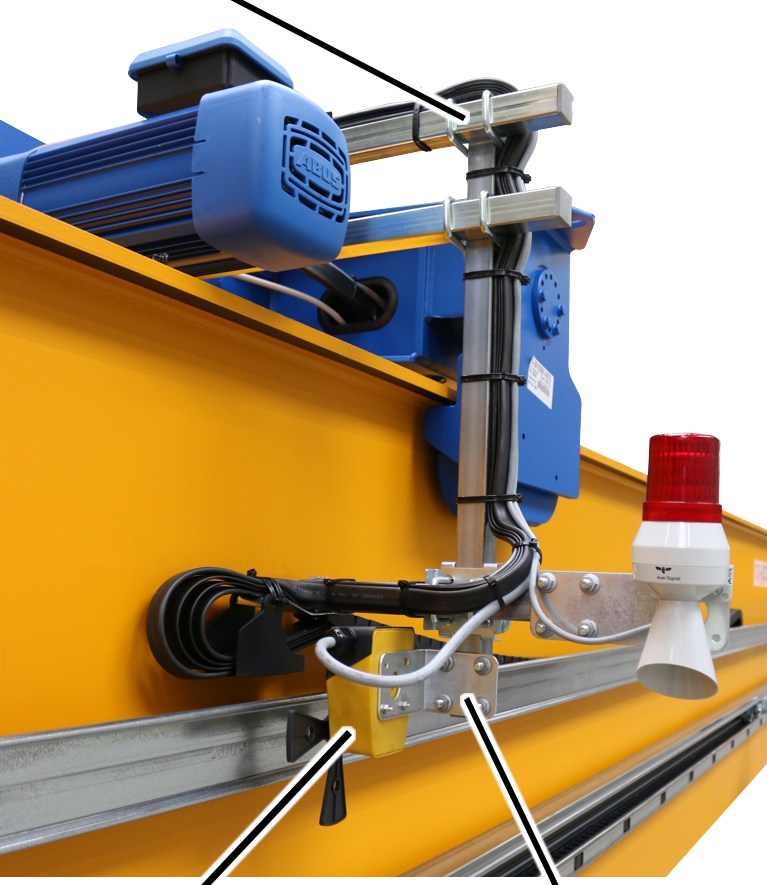

Krydsarmafbryderen monteres enten på strømmedbringeren til løbekatten eller på løbekatrammen. Her vises monteringen på strømmedbringeren til løbekatten. Men monteringen på løbekatrammen adskiller sig ikke væsentligt herfra.

Strømmedbringer til løbekat

1. Drej krydsarmafbryderen til position 0.
2. Krydsarmafbryderens position er markeret med en pil, der drejes videre afhængigt af koblingstilstanden.
3. Montér krydsarmafbryderen, så koblingsknasten aktiverer krydsarmafbryderen.

Krydsarmafbryderens omdrejningsretning for den pågældende køreretning skal svare til strømskemaet.

1. Spænd krydsarmafbryderen fast. 15 Nm.

Tilslutning af krydsarmafbryderen

1. Træk tilslutningsledningen (rund eller flad ledning) fra krydsarmafbryderen til afbryderkassen.
2. Indfør tilslutningsledningen i afbryderkassen gennem en kabelforskruning.
3. Hvis nødvendigt: kan tilslutningsledningen klemmes fast på kobling eller stik.
4. Fastgør tilslutningsledningen med kabelbindere, ledningsholdere og klæbespændebånd.

Montering af sikkerhedspufferne

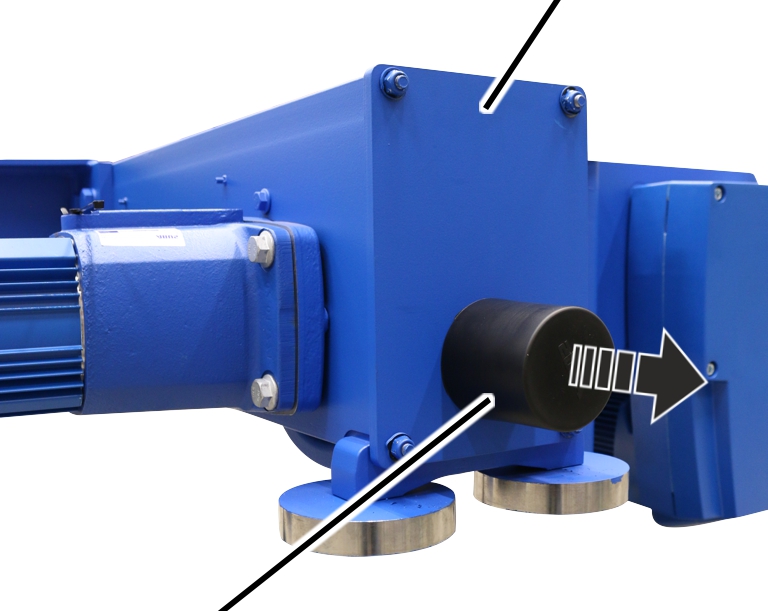

Fortsæt her, hvis sikkerhedspufferne endnu ikke er monteret. Spring i modsat fald dette afsnit over.

På begge side af løbevognsdrageren:

Bufferplade

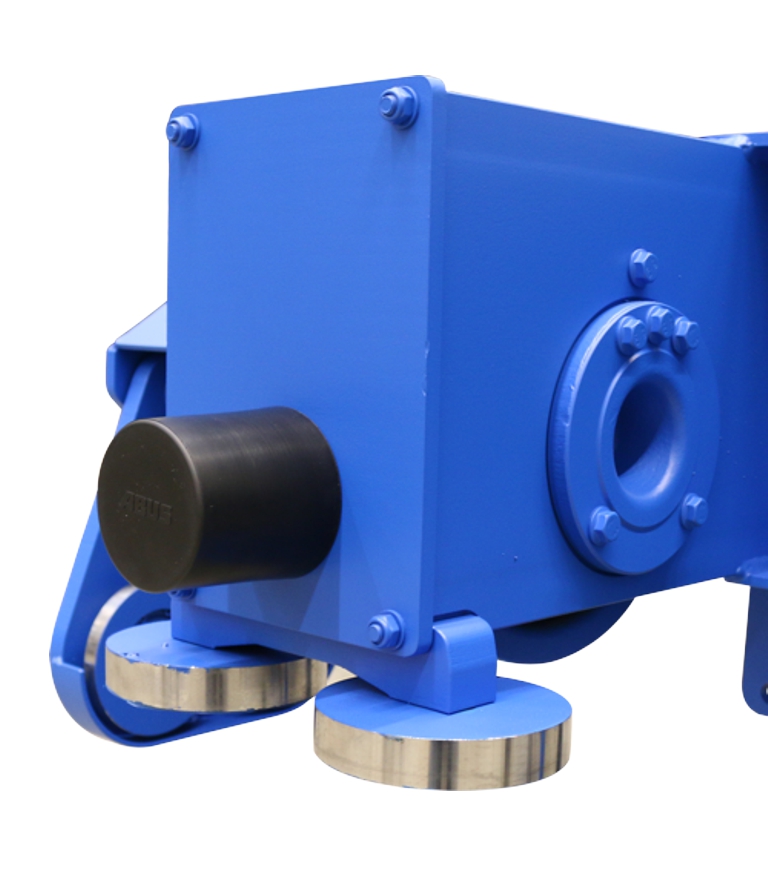

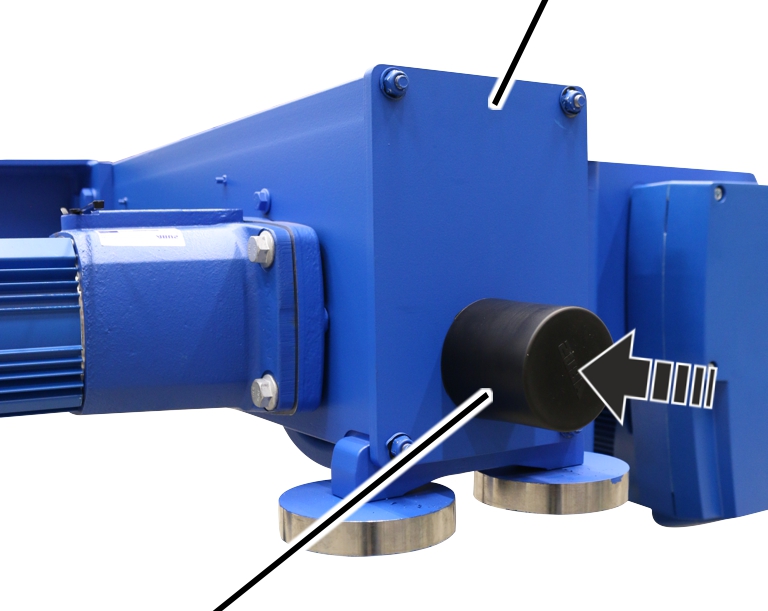

1. Skru sikkerhedspufferne i bufferpladerne. Ca. 30 Nm.

Sikkerhedspufferen skal have kontakt med pufferpladen, og der må ikke være en spalte mellem dem, da stødet ellers opfanges med skruen og ikke med selve sikkerhedspufferen.

Oversigt over tilspændingsmomenter

Excenterbolt

Løftesikring

Kontrol

Vedrører alle, der kontrollerer og godkender kranen i henhold til arbejdssikkerhedsbetingelserne

Først

Kontrolintervaller

Den regelmæssige kontrol finder sted mindst en gang om året.

Under bestemte forudsætninger er en hyppigere regelmæssig kontrol nødvendig. Årsagerne er:

• Hyppigt arbejde med løftekapacitet.
• Arbejde i skifteholdsdrift.
• Hyppig anvendelse.
• Støvede eller aggressive omgivelser.

Ejeren er ansvarlig for at kontrollere forudsætningerne og fastlægge kontrolintervallerne. ABUS står gerne til rådighed i forbindelse med spørgsmål.

Krav til kontrolløren

Ejeren af kranen er ansvarlig for at vælge kontrolløren og for, at denne er rigtigt kvalificeret.

Eksempler på egnede personer:

• Personer med omfattende viden som følge af faglig uddannelse inden for maskinkonstruktion og el-systemer på kraner.
• Personer med tilstrækkelig erfaring i drift, montering og vedligeholdelse af kraner.
• Personer med omfattende viden om de pågældende tekniske regler, direktiver og sikkerhedsforskrifter, der gælder i det pågældende land.
• Personer med regelmæssig uddannelse fra ABUS.

Kontrollens omfang

Den egnede person, der kontrollerer wiretaljen, er ansvarlig for kontrollens omfang og type.

Oversigt: Kontrol af wiretaljen

Ud over punkterne, der er beskrevet her, skal alle punkter, der er beskrevet i andre medleverede produkthåndbøger, også kontrolleres.

Det er udelukkende kontrollørens afgørelse, om wiretaljen er i en fejlfri tilstand. Hvis der konstateres mangler, skal de udbedres. Kontrolløren afgør, om wiretaljen derefter skal kontrolleres igen.

Hvis forskrifterne, der gælder lokalt, kræver yderligere kontroller, skal de også udføres.

Kontrollér derudover mindst disse punkter:

1. Kontrollér wiren. Se »Kontrol af wire«.
2. Kontrollér lastkrogen og underblokken. Se, »Kontrol af lastkrogen og underblokken«.
3. Kontrollér kantbeskyttelsen på underblokken (visuel kontrol).
4. Kontrollér forankringspunktstraversen. Se »Kontrol af forankringspunktstraversen«.
5. Kontrollér styrerulletraversen. Se »Kontrol af styrerulletraversen«.
6. Kontrollér tovstyret. Se, »Kontrol af tovstyret«.
7. Kontrollér forankringspunktet. Se »Kontrol af forankringspunktet«.
8. Kontrollér endeklemmerne på wiretromlen. Endeklemmerne skal findes og må ikke være kraftigt beskadiget.
9. Kontrollér løbehjulsdiameteren. Se »Kontrol af løbehjulenes diameter«.
10. Kontrollér sliddet på styrerullerne. Se »Kontrol af sliddet på styrerullerne«.
11. Kontrollér sporkransslid på wiretaljens løbehjul. Se »Kontrol af sporkransslid«.
12. Kontrollér støttehjulene. Se »Kontrol af støttehjulene«.
13. Kontrollér løftesikringen. Se »Kontrol af løftesikringen«.
14. Kontrollér af sikkerhedspuffernes tilstand. Se »Kontrol af sikkerhedspuffere«.
15. Kontrollér bremsen på drevet til løftemaskineri eller køredrevet.

Se produkthåndbogen „Polomskifteligt, modulært ABUS-drev til løftemaskineri til wiretaljer“.

1. Kontrollér bremselængden for køredrevet til løbekat.

Kontrol af wire

1. Kontrollér hele wiren for skader. Skaderne, der er vist her, eller lignende skader på ikke kunne ses på wiren.

Eksempler på skader:

1. Kontrollér hele wiren for trådbrud. Wiren må ikke have flere trådbrud over en længde på 6 x wirediameteren eller 30 x wirediameteren end angivet i ABUS-fabriksgodkendelsen for trådwirer i kontrolbogen.

Eksempler på trådbrud:

1. Hvis skaderne, der er vist her, eller lignende skader kan ses på wiren, skal wiren tages af og en ny wire sættes på.
2. Hvis wiren har trådbrud, men endnu ikke flere end tilladt, skal kontrolintervallet til næste regelmæssig kontrol forkortes.
3. Hvis wiren har flere trådbrud end tilladt, skal wiren tages af og en ny wire sættes på.

Kontrol af lastkrogen og underblokken

Kontrol for let bevægelse

Lastkrogtravers

1. Drej lastkrogen til venstre og højre.

Lastkrogen skal være letbevægelig og kunne dreje frit.

1. Sving lastkrogen frem og tilbage i lastkrogtraverset.

Lastkrogtraverset skal kunne svinge frit.

1. Hvis ikke lastkrogen er letgående eller kan dreje eller svinge frit, skal den repareres.

Kontrol af laske på underblokken

Laske

1. Kontrollér lasken. Den må ikke have revner, være deformeret eller på anden måde være beskadiget.

1. Hvis laskerne er deformerede eller på anden måde beskadiget, skal de udskiftes.

Måling af lastkrogens deformering og nedslidning

1. Mål afstand 'y' mellem de to prægede markeringer på lastkrogen.
2. Aflæs nominel afstand for ‚y‘ i kontrolbogen eller evt. på lastkrogen.

Den målte afstand ‚y’ må ikke være større end 1,1 x den nominelle afstand ‚y‘.

Ved dobbeltkrog måles afstandene ‚y1‘ og ‚y2‘ altid fra den prægede markgering på spidsen af lastkrogen til markeringen på krogskaftet og sammenlignes separat.

1. Mål lastkrogens grundhøjde 'f'.
2. Sammnelign den målte værdi med tabellen.

Den målte grundhøjde 'f' må ikke være mindre end værdien i tabellen. I tabellen er den minimale grundhøjde angivet.

1. Udskift lastkrogen, hvis lastkrogen er udvidet mere end tilladt, eller hvis grundhøjden er lavere end tilladt.

Udfør ingen reparationssvejsninger (f.eks. pålægningssvejsning) på lastkrog eller lastkrogmøtrik.

1. Kontrollér svejsefladerne på krogens bund. Disse skal have en jævn overgang til de tilstødende flader. De må ikke have nogen skarpe fuger og kanter eller andre overfladefejl.
2. Kontrollér kanter. Kanterne i siden på lastkrogen må ikke have grater, der rager ud, eller lignende overfladefejl.
3. Har svejsefladerne eller kanterne i siden skarpe fuger og kanter, må disse glattes (f.eks. files). De ovenfor anførte grænseværdier for grundhøjden skal også overholdes efter glatningen.

Kontrol af lastkrogens overflade

1. Kontrollér lastkrogens overflade. Det må ikke have mangler, revner eller korrosion.
2. Har lastkrogens overflade bare en nok så lille defekt, skal lastkrogen afmonteres og overfladen på krogens skaft skal kontrolleres. Det må ikke have mangler, revner eller korrosion.

Kontrol af vridningssikringen på lastkrogmøtrik

Ved lastkroge med vridningssikring via klembøsning:

Lastkrogmøtrik

1. Vip lastkrogen, indtil vridningssikringen er godt synlig.
2. Kontrollér vridningssikring. Klembøsningen skal være til stede, må ikke være beskadiget eller brækket og skal sidde fast.
3. Mangler klembøsningen eller er den beskadiget, skal den udskiftes.

Ved lastkroge med vridningssikring via sikringsplade:

Sikringsplade

1. Vip lastkrogen, indtil vridningssikringen er godt synlig.
2. Kontrollér vridningssikring. Sikringspladen skal være til stede, må ikke være beskadiget og skal sidde fast.
3. Mangler sikringspladen eller er den beskadiget, skal den udskiftes.

Kontrol af krogåbningssikring

1. Kontrollér krogåbningssikringen. Den skal være til stede, funktionsdygtig og letgående og må ikke være deformeret eller på anden måde beskadiget.
2. Mangler krogåbningssikringen, er den beskadiget eller funktionerer den ikke rigtigt, skal den udskiftes.

Kontrol af forankringspunktstraversen

Bolt med
spændelåsBolt med
spændelås

1. Kontrollér fastgørelsen. Forankringspunktstraversen skal være fastgjort sikkert, og alle bolte skal være sikret med spændelåse.
2. Kontrollér forankringspunktstraversen.

Boringerne og den nederste åbning må ikke have revner eller være beskadiget på anden måde.

1. Kontrollér lejebøsningerne for beskadigelse. Lejebøsningerne må ikke have revner eller være beskadiget på anden måde.
2. Hvis komponenter mangler eller er beskadigede: Udskift komponenter.

Se „Udskiftning af forankringspunktstraversen med wirehandske og wirekile“.

Kontrol af styrerulletraversen

Kun ved iskæring 4/1

Bolt med
spændelåsLejebøsning

1. Kontrollér styrerulletraversen.
   Boringerne må ikke have revner eller være beskadiget på anden måde.
2. Kontrollér styrerullen.
   Den må ikke have dybe indkøringsspor eller kraftigt slid.

En præcis kontrol af styrerullen er efter behov mulig med en speciel skabelon. Kontakt hertil ABUS-service. Se »ABUS-service«.

1. Boltene og spændelåsene skal være til rådighed og være sikret.
2. Kontrollér lejebøsningerne for beskadigelse. Lejebøsningerne må ikke have revner eller være beskadiget på anden måde.
3. Hvis komponenter mangler eller er beskadigede: Udskift komponenter.

Se „Udskiftning af styrerulletraversen“

Kontrol af tovstyret

1. Kontrollér tovstyret. Kunststofdelene må ikke have revner, være deformerede eller have afskrabninger, der er opstået på grund af wiren.
2. Kontrollér tovstyret for let bevægelse.
3. Kontrollér smøringen af tovstyret.
4. Hvis tovstyret er beskadiget: Udskift tovstyret. Se „Udskiftning af wiren“.

Kontrol af forankringspunktet

Kontrol af wirekilen

1. Mål wirekilefremspringet (wirekilens underkant til wirehandskens underkant).
2. Mål wireklemmeafstanden (wireklemmens overkant til wirekilens underkant).
3. De målte værdier må ikke overskride værdierne i tabellen.

1. Hvis wirekilen rager for langt ud af wirehandske, eller hvis wireklemmen er for tæt på wirekilen: Udskift wirehandsken og wirekilen. Se »Udskiftning af wiren«.

Bemærk

Den anførte minimale wireklemmeafstand svarer altid præcist til wiretaljens wirediameter.

Kontrol af løbehjulenes diameter

Under løbende drift sliddes løbehjulenes løbeflader. Derved reduceres løbehjulenes diameter.

Blotlæggelse af løbehjulet

Pufferplade

1. Skru de selvlåsende møtrikker (4x) af.
2. Fra størrelse 160: fjern plastskiverne (4x).
3. Tag pufferpladen af.

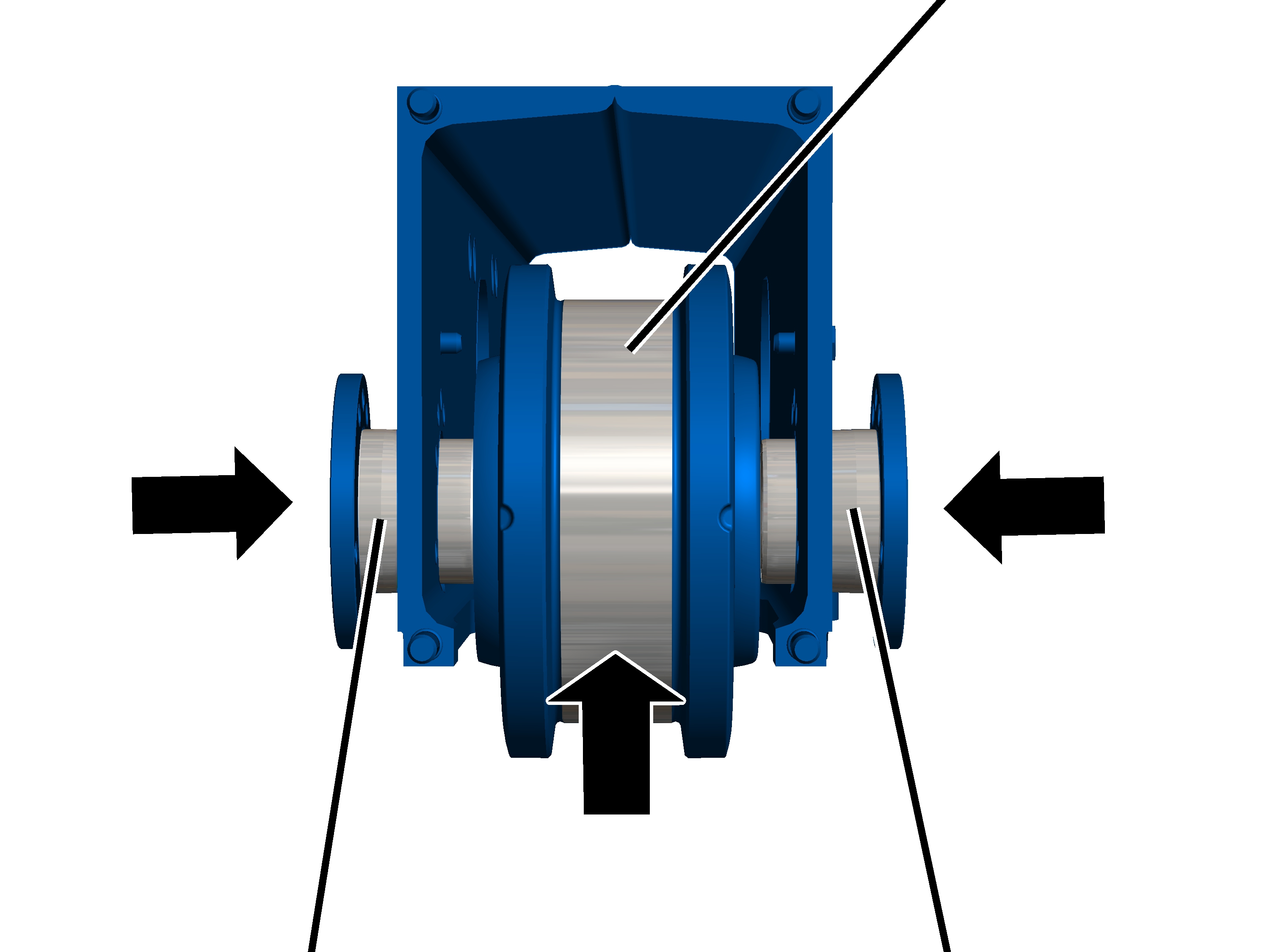

Måling af diameter

1. Mål løbehjulets diameter på flere steder over løbehjulets bredde.

1. Diameteren må ikke være mindre end anført i tabellen.

Hvis diameteren er mindre, skal løbehjulet udskiftes. Se »Afmontering af det drevne løbehjul«.

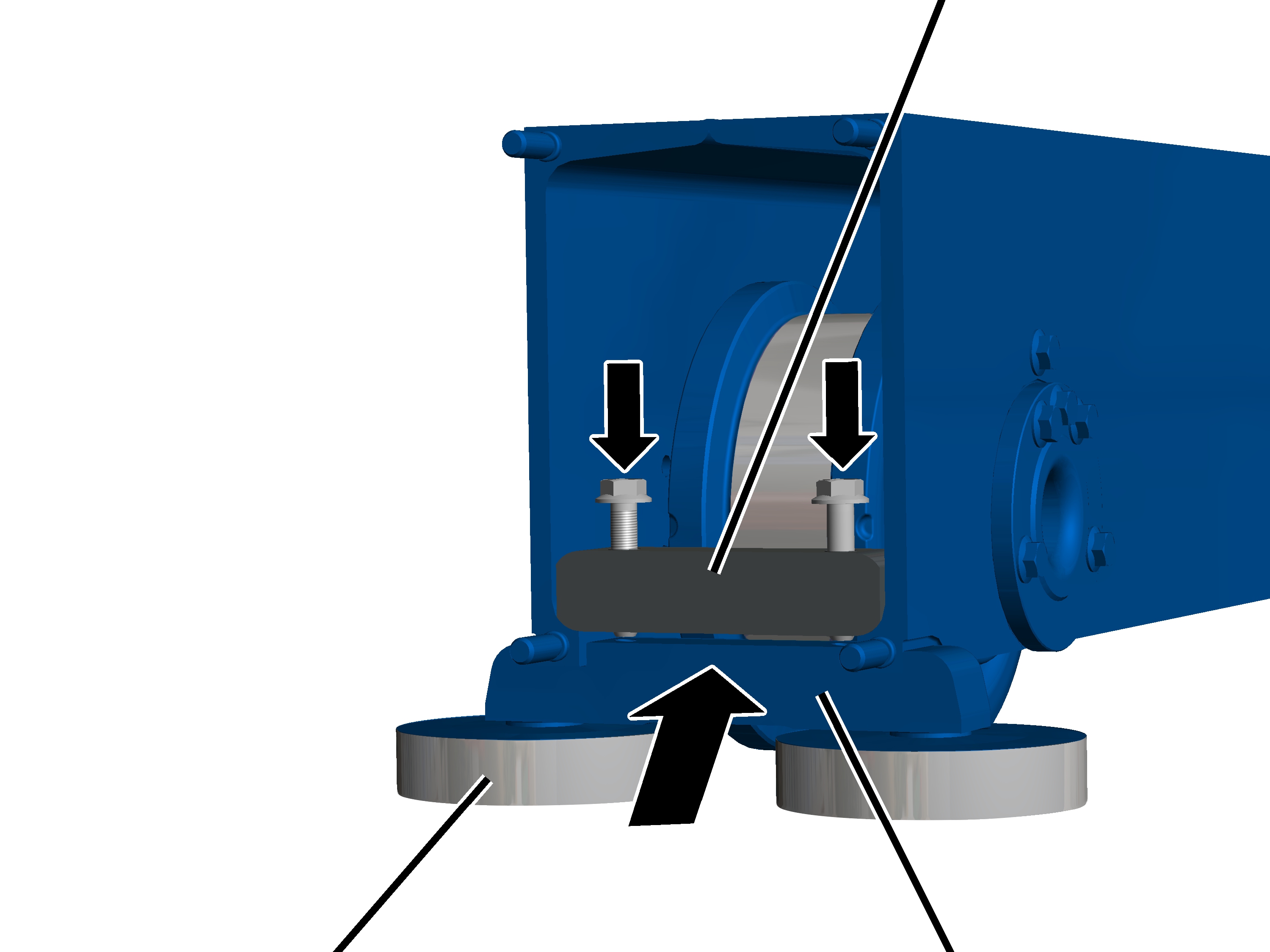

Kontrol af sliddet på styrerullerne

Kontrollér styrerullernes slid ved hjælp af afstanden mellem styrerullerne og katskinnen.

Kontrol af sliddet

Styrerulle

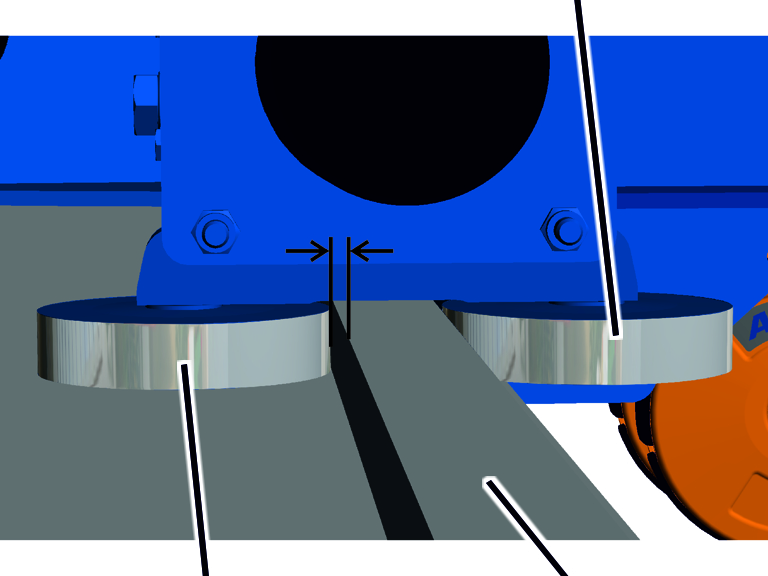

1. Mål afstanden mellem styrerullen og katskinnen på begge sider.
2. Afstanden (mellem styrerullen og katskinnen) må på begge sider til sammen ikke være større end 5 mm.

Hvis afstanden er større, skal styrerullerne udskiftes.

Bestemmelse af diameter for nye styreruller

Hvis afstanden mellem styrerullen og katskinnen er for stor (se forrige afsnit), skal styrerullerne ombyttes.

Under driften af wiretaljen slides styrerullerne OG katskinnen dog. Men da det kun er styrerullerne, der kan udskiftes, kan det være nødvendigt at anvende større styreruller til udskiftningen end tidligere for at udligne sliddet af katskinnen.

1. Om muligt: Mål styrerullens diameter over katskinnen.

Dette område af styrerullen har tit ingen kontakt med katskinnen og kan derfor anvendes til at bestemme den oprindelige diameter.

1. Bestemmelse af de nye styrerullernes diameter:

• Afstanden mellem styrerullerne og katskinnen skal komme så tæt som muligt på 5 mm. Det gælder for hele katskinnnens længde.
• Afstanden mellem styrerullerne og katskinnen må ikke være mindre end 5 mm. Det gælder for hele katskinnnens længde.

Kontrol af sporkransslid

Kærvene i sporkransene viser sliddet på sporkransene.

Bemærk

Kontrollér først sporkransspillerummet. Sporkransene må ikke være slidt, da wiretaljen leveres med styreruller.

Hvis sporkransspillerummet er for stort, skal sporkransene kontrolleres.

Sporkrans

1. Kontrollér løbehjulenes sporkranse: Sporkransene må ikke være så slidte, at der kan ses en gennemgående spalte (i stedet for kærvene) i sporkransen. Udskift i modsat fald løbehjulene. Se »Afmontering af det drevne løbehjul«.

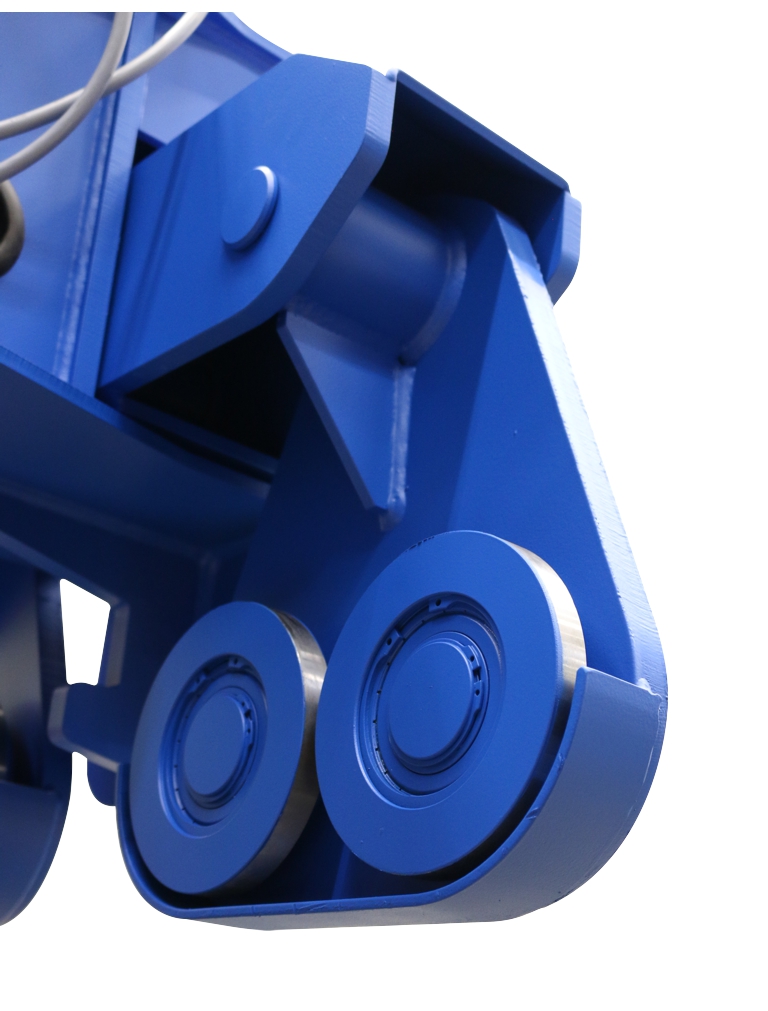

Kontrol af støttehjulene

Ved wiretaljen kører støttehjul under overflangen.

Under løbende drift slides støttehjulenes løbeflader. Derved reduceres støttehjulenes diameter.

1. Mål støttehjulenes diameter på flere steder over støttehjulets bredde.

1. Diameteren må ikke være mindre end anført i tabellen.

Hvis diameteren er mindre, skal støttehjulene udskiftes. Se »Udskiftning af støttehjulene«.

Kontrol af løftesikringen

1. Kontrollér løftesikringen for slid og beskadigelse.

Hvis løftesikringen er beskadiget, skal den udskiftes.

1. Kontrollér med et let hammerslag, at løftesikringen sidder fast.

Hvis de riflede skruer på løftesikringen er løse, skal de spændes fast. Se »Montering af løftesikringen«.

Kontrol af sikkerhedspuffere

1. Kontrollér alle sikkerhedspuffere. Sikkerhedspufferne må ikke være porøse, klemte, skæve eller på anden måde beskadiget.
2. Kontrollér sikkerhedspufferens materiale hele vejen rundt. Der må på intet sted være revner i plastikkets overflade.
3. Tryk sikkerhedspufferne ned med en finger. De bør kunne trykkes lidt ned og være deformerbare.

1. Udskift alle sikkerhedspuffere på wiretaljen, hvis en af sikkerhedspufferne er bare lidt beskadiget. Se »Udskiftning af sikkerhedspufferne«.
2. Udskift alle sikkerhedspuffere på wiretaljen, hvis bare en af sikkerhedspufferne ikke kan trykkes ind. Se »Udskiftning af sikkerhedspufferne«.

Vedligeholdelse

Vedrører alle, der vedligeholder, reparerer eller ombygger kranen

Kranens ejer er ansvarlig for at vælge vedligeholdelsespersonalet og for, at de er rigtigt kvalificeret.

Eksempler på egnede personer:

• Personer med omfattende viden som følge af faglig uddannelse inden for maskinkonstruktion og el-systemer på kraner.
• Personer med tilstrækkelig erfaring i drift, montering og vedligeholdelse af kraner.
• Personer med omfattende viden om de pågældende tekniske regler, direktiver og sikkerhedsforskrifter, der gælder i det pågældende land.
• Personer med regelmæssig uddannelse fra ABUS.

ABUS påtager sig intet ansvar for skader på grund af vedligeholdelser, der er udført ukorrekt og af ukvalificerede personer.

ABUS anbefaler at lade ABUS-service udføre vedligeholdelsen.

Anvend kun originale ABUS-reservedele. I modsat fald bortfalder garantikravet.

Henvisninger vedrørende sikkerhed ved vedligeholdelse

Overhold følgende sikkerhedshenvisninger ved alle vedligeholdelsesarbejder på wiretaljen:

• Sluk nettilslutningsafbryderen. Sørg for at sikre afbryderen, så den ikke slås til igen utilsigtet.
• Åbn sikringsadskilleren i krankontaktorboksen. Sørg for at sikre sikringsadskilleren med en hængelås, så den ikke lukkes igen utilsigtet.
• Anvend en egnet løfteplatform og faldsikring.
• Afspær arbejdsområdet tilstrækkeligt omkring løfteplatformen.
• Afbryd yderligere kraner på den samme kranbane eller kraner over eller under kranen, der skal vedligeholdes. Sørg for at sikre afbryderen, så den ikke slås til igen utilsigtet. Andre kraner kan i modsat fald vælte løfteplatformen eller støde mod kranen, der skal vedligeholdes.
• Informér personer omkring om vedligeholdelsen.
• Arbejder på kranens el-system må kun udføres af uddannede elektrikere!
• Også når der er trykket på nødstop-knappen, er der høje spændinger på kranstyring og løbekatstyringen, som kan forårsage dødsfald.

Disse sikkerhedshenvisninger gælder specielt for wiretaljen:

• Fare for at komme i klemme!
  På løbehjulene, på wiretromlen og styrerullen kan fingre komme i klemme, når wiretaljen udfører utilsigtede bevægelser eller der arbejdes uagtsomt.
  Sørg for at sikre wiretaljen. Arbejd omhyggeligt!

Udskiftning af wiren

Hvis wiren er beskadiget eller har flere trådbrud end tilladt (se „Kontrol af wire“), skal den udskiftes.

Hvis tovstyret er beskadiget (se „Kontrol af tovstyret“), skal det udskiftes.

Wiren og tovstyret er sliddele, der belastes kraftigt af lasten. Under driften slider de hinanden ned. Derfor skal wiren og tovstyret altid udskiftes sammen.

Wiren er en speciel hejsewire med en meget høj brudstyrke. Den når en betydeligt højere levetid end en normal wire. Anvend derfor kun originale wirer fra ABUS.

Hvis wirekilen eller wirehandsken beskadiget (se „Udskiftning af forankringspunktstraversen med wirehandske og wirekile“), skal de udskiftes. De udskiftes oftest, når wiren og tovstyret også udskiftes.

Disse sikkerhedshenvisninger gælder specielt for wireudskiftningen:

• Afspær en stor arbejdsflade under wiretaljen.
• Rengør gulvet groft.

Det reducerer tilsmudsningen af den nye wire.

• Sakseplatform med tilstrækkeligt areal til nedlægning af underblokken.

Overhold løfteplatformens løftekapacitet!

• Hvis der ikke findes en afrulningsanordning, er der brug for tilstrækkelig fri flade.
• Positionér en skrotcontainer eller lignende beholder til det gamle wire umiddelbart i nærheden af løfteplatformen og underblokken.
• Fra en wirediameter over 11 mm bør man være to om at gennemføre wireudskiftningen.

Forberedelse af wireudskiftningen

1. Kør lastkrogen under det nederste endestopafbryderområde.
2. Mål og notér lastkrogens position.

Derved kan indstillingen af hejseendestopafbryderen efter wireudskiftningen bortfalde i mange tilfælde.

Kun ved ABUS elsystem 3 med kontaktorstyring eller ABULiner

Afmontering af hejseendestopafbryderen

For at wiren kan rulles motordrevet af wiretromlen, skal hejseendestopafbryderen afmonteres. Ellers stopper wiretromlen på den laveste krogstilling.

HejseendestopafbryderTap på wiretromlen

1. Åbn huset på hejseendestopafbryderen.
2. Skru skruerne (2x) ud.
3. Træk hejseendestopafbryderen af.
4. Lad hejseendestopafbryderens aksel være i positionen, og drej den ikke.

Derved kan indstillingen af hejseendestopafbryderen efter udskiftningen af wiren bortfalde i mange tilfælde.

1. Sørg for at sikre hejseendestopafbryderen, så den ikke falder ned eller hænger på tilslutningsledningerne.

Afmontering af forankringspunktet

Wireklemme

1. Løsn wireklemmen.
2. Træk wireklemmen af wirens ende.

Kun ved udskiftning af wirehandsken med wirekile

Hvis wirehandsken eller wirekilen er beskadiget, skal de udskiftes.

Afmontering af wirehandsken

SpindelRiflet skrue

1. Løsn den riflede skrue M6x12.
2. Skub holderen af spindlen.

SpindelRiflet skrue

1. Træk spindlen ud af forankringspunktstraversen og wirehandsken.
2. Træk wirehandsken ud af forankringspunktstraversen.

Wirehandske

1. Slå wirekilen ud af wirehandsken, og tag den ud.

Hvis wirekilen sidder fast:

1. Afmontér wirehandsken.
2. Drej wirehandsken, og slå wirekilen ud oppefra.

På den måde er det nemmere at slå wirekilen ud af wirehandsken.

Forankringspunkts-traversWirehandske

1. Skub wirens ende ud af wirehandsken.

Forankringspunkts-traversWirehandske

1. Træk wiren ud af wirehandsken.

Udtrækning af wiren fra underblokken

Wirebeskyttelsen i underblokken beskadiges, hvis wiren trækkes hurtigt ud af underblokken langs wirebeskyttelsen. Hvis wirebeskyttelsen skal anvendes igen, skal wirebeskyttelsen afmonteres forinden.

ABUS anbefaler også at udskifte wirebeskyttelsen sammen med wiren.

På alle åbninger på underblokken:

SkruetrækkerKrogblokkappe

1. Skub en skruetrækker ind mellem wirebeskyttelsen og krogblokkappen som vist på billedet.
2. Åbn krogene til venstre og højre i wirebeskyttelsen samtidigt med skruetrækkeren.
3. Træk wirebeskyttelsen (2x) fra hinanden, og tag den ud af underblokken.

1. Læg underblokken på.
2. Træk wiren ud af underblokken.

Afmontering af tovstyret

Gevindskærende skrue

1. Lad wiren køre motordrevet af wiretromlen.

Nogle wireviklinger bør stadig blive på wiretromlen.

1. Skru medbringeren af.

1. Skub medbringeren sidelæns af wireføringsringen.

• Wireføringsringen kan nu drejes frit på wiretromlen.

SekskantskrueForbindelsesstykke

1. Drej wireføringsringen, så der er god adgang til skruerne (4x) (f.eks. opad).
2. Løsn skruerne (4x).
3. Tag forbindelsesstykket af, og før det af wiren.

WiretromleMellemstykke

1. Udvid wireføringsringen, og træk den ind og af wiretromlen.

MellemstykkeWirespændering

1. Løsn trækfjederen fra wirespænderingen.
2. Udvid wirespænderingen, og træk den ind og af wiretromlen.

• Tovstyret er nu afmonteret. Wiren ligger løst på wiretromlen.

Tag wiren af wiretromlen

WiretromleEndeklemmer

1. Lad wiren køre motordrevet af wiretromlen.
2. Løsn endeklemmerne (2x).
3. Tag wiren komplet af wiretromlen.

Rengøring og smøring af wiretromlen

1. Rengør wiretromlen.

1. Smør wiretromlen fra starten cirka til 8./10. vinding.
2. Smør wiretromlen bag den sidste vinding.

Smøremiddel: „Molykote PG-75“. For detaljer, se „Smøremidler“.

1. Smør wiretromlen bag den 8./10. vinding indtil den sidste vinding.

Smøremiddel: „Chainlife S“. For detaljer, se „Smøremidler“.

Fastgørelse af wiren på wiretromlen

WiretromleCylinderskrue

1. Rul wiren ud uden snoninger.
2. Rengør endeklemmernes cylinderskruer grundigt.

Cylinderskruerne blev forinden skruet fast med en skruesikringsbelægning eller et skruesikringsmiddel. Resterne skal fjernes fuldstændigt, før cylinderskruen må anvendes igen.

Både skruesikringsbelægning og skruesikringsmiddel må kun anvendes en gang.

1. Skub wiren så langt ind under endeklemmerne, at den fremspringende wire er ca. 30 mm.
2. Skru endeklemmerne (2x) fast med en cylinderskue, og fastgør dem med skruesikringsmiddel (middelfast).

1. Træk wiren stram, og stram den motordrevet 6 til 8 omdrejninger, og rul den op på wiretromlen uden snoninger.

Montering af tovstyret

Mellemstykke

1. Drej wirespænderingen, så mellemstykket vender i retning af løftegearet.
2. Udvid wirespænderingen, og før den over wiren på wiretromlen.

MellemstykkeWirespændering

1. Sæt trækfjederen i en af hvilepositionerne, så wirespænderingen ligger fast på wiren, men dog stadig kan drejes frit.

WiretromleMellemstykke

1. Smør wireføringsringens not med fedt.

Smøremiddel: „Molykote PG-75“. For detaljer, se „Smøremidler“.

1. Udvid wireføringsringen, og skub den over wiretromlen.
2. Læg wireføringsring med noten i mellemstykket på wirespænderingen.
3. Læg wireføringsringen med gevindsegmenterne i wiretromlens fri del.
4. Kontrollér, at wireføringsringens to ender ligger i den samme rille på wiretromlen.

Wireføringsringens ender må ikke stå forskudt til siden.

Gevindskærende skrueForbindelsesstykke

1. Før forbindelsesstykket på wiren.
2. Skub forbindelsesstykket op, og læg det på wireføringsringen.
3. Skru forbindelsesstykket fast med gevindskærende skruer M6x16 (4x). 5 Nm.

Fastgør i den forbindelse først de øverste skruer, der ikke sidder i langhullet.

Montering af medbringeren

1. Sæt medbringeren på tromlekabinettet, og skub den sidelæns ind i wireføringsringen.

Gevindskærende skrue

1. Skru medbringeren fast med en gevindskærende skrue M6x16. 5 Nm.

Iskæring af wiren

1. Ved iskæring 2/1: Træk wiren gennem underblokken og af wiretromlen uden snoninger.
2. Ved iskæring 4/1: Træk wiren gennem underblokken, gennem styrerulle og igen gennem underblokken og af wiretromlen uden snoninger.

Montering af forankringspunktet

Kun ved udskiftning af wirehandsken med wirekile

Montering af wirehandsken

SpindelForankringspunktstravers

1. Skub wirehandsken ind i forankringspunktstraversen.

Vær opmærksom på markeringen på forankringspunktstraversen.

1. Skub spindlen gennem forankringspunktstraversen og wirehandsken.

Pilen på spindlen skal vende nedad!

SpindelRiflet skrue

1. Skub holderen på spindlen.

Holderen skal kunne skubbes ind i spindlens not uden spænding.

Spindlen må ikke have forspændinger!

1. Skru holderen fast med en riflet skrue M6x12. 19 Nm.

ForankringspunktstraversWirehandske

1. Kontrollér smøringen af wirehandsken, og smør den evt.

Smøremiddel „Højtemperaturpasta PBC 1574“. For detaljer, se „Smøremidler“.

1. Skub wirens ende nedefra ind i wirehandsken.

WirehandskeForankringspunktstravers

1. Skub wirens ende oppefra ind i wirehandsken, så der dannes løkken.

Wirens ende står forneden ca. 150 mm ud af wirehandsken.

WirekileWirehandske

1. Læg wirekilen i løkken.

Wirehandske

1. Træk i wiren med et ryk.

• Wirekilen glider ind i wirehandsken, og wiren er klemt fast.

Wireklemme

1. Skub wireklemmen over wirens ende.

Wireklemmen skal monteres under wirehandsken med målet fra nedenstående tabel afhængigt af konstruktionsstørrelsen og wiretykkelsen:

1. Skru wireklemmen fast.

Montering af wirebeskyttelsen på underblokken

På alle åbninger på underblokken:

Forbindelsesprofil

1. Hold wirebeskyttelsen op mod wiren som på billedet.
2. Skub wirebeskyttelsen med den forreste gaffeldeling ned langs wiren, og bring i den forbindelse dens bageste ende ind under forbindelsesprofilen.

WirebeskyttelseKrogblokkappe

1. Tryk først wirebeskyttelsen ind i krogblokkappen på siden med den korte laske.
2. Tryk derefter wirebeskyttelsen ind i krogblokkappen på siden med den lange laske.

Wirebeskyttelse

1. Sæt den anden wirebeskyttelse forneden ind i forbindelsesprofilen.
2. Skub wirebeskyttelsen ned bag forbindelsesprofilen, og bring den op til wiren.
3. Tryk først wirebeskyttelsen ind i krogblokkappen på siden med den korte laske.
4. Tryk derefter wirebeskyttelsen ind i krogblokkappen på siden med den lange laske.

1. Bring wirebeskyttelserne (2x) ind i hinanden med laskerne, og tryk dem sammen.

• Der kan høres en smækkende lyd.

Afslutning af wireudskiftningen

1. Vikl wiren motordrevet komplet op.

Kun ved ABUS elsystem 3 med kontaktorstyring eller ABULiner

Montering af hejseendestopafbryderen

1. Kør lastkrogen til positionen, der blev noteret forinden.

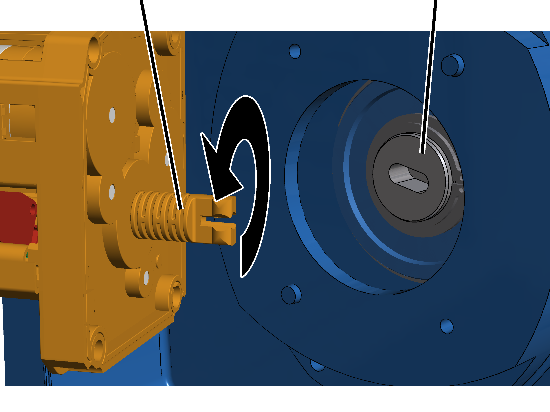

AkselLejeflange

1. Åbn husdækslet på huset til hejsestopkontakten på wiretromlen.
2. Drej gearendestopafbryderens aksel, så den stemmer overens med langhullet i wiretromlens lejeflange.

Kunststofskruer B6,3x25

1. Sæt gearendestopafbryderen med akslen ind i langhullet på lejeflangen, og før den på begge stifter.
2. Skru gearendestopafbryderen fast med kunststofskruer B6,3x25. 3 Nm.

Tilslut hejseendestopafbryderen

1. Sæt tilslutningsledningens stik på knastafbryderprintkortet.
2. Luk stikhusdækslet.

Når koblingspunkterne er forskudt:

Normalt kan indstillingen af hejseendestopafbryderen efter udskiftningen af wiren bortfalde i mange tilfælde, da lastkrogens position blev målt forinden og derefter startet igen. I særlige tilfælde (f.eks. når wiren var kraftigt beskadiget eller rullet forkert op på wiretromlen) kan det være, at koblingspunkterne skal indstilles igen.

1. Indstil koblingspunkterne for løftebegrænseren forneden, løftebegrænseren foroven og backup-begrænseren igen.

Ved ABUS elsystem 3 med kontaktorstyring: Se produkthåndbogen „ABUS-gearendestopafbryder“.

Ved ABUS elsystem 3 med ABULiner: Se produkthåndbogen „Frekvensomretter-styring for hejsehastigheden ved ABUS elsystem 3“

Kontrol af wirekilefremspringet

1. Anhug lasten på lastkrogen i henhold til følgende tabel, løft den, og belast på den måde wiren.

Angivelserne i tabellen er vejledende værdier, der skal overholdes med en tolerance på ±20 %.

Vær opmærksom på wiretaljens maksimale løftekapacitet, og overskrid den ikke!

1. Mål og kontrollér wirekilefremspringet, om målene, der er anført i tabellen, overholdes.

Udskiftning af forankringspunktstraversen med wirehandske og wirekile

Hvis forankringspunktstraversen, wirehandsken eller wirekilen er beskadiget, skal de udskiftes.

Afmontering af forankringspunktstraversen

Spændelås

1. Træk spændelåsene (2x) af boltene.

Bolt

1. Træk boltene (2x) ud af forankringspunktstraversen.

Forankringspunkts-travers

1. Løft forankringspunktstraversen af lejebøsningerne.

Afmontering af wirehandsken

HolderRiflet skrue

1. Løsn den riflede skrue M6x12.
2. Skub holderen af spindlen.

ForankringspunktstraversSpindel

1. Træk spindlen ud af forankringspunktstraversen og wirehandsken.
2. Træk wirehandsken ud af forankringspunktstraversen.

Afmontering af wirekilen

Wirehandske

1. Løsn de riflede møtrikker på wireklemmen.
2. Træk wireklemmen af wirens ende.

Wirekile

1. Træk wirekilen med wire ud af wirehandsken.

Montering af wirekilen

Wirekile

1. Læg wirens ende omkring wirekilen.

Wiren skal ligge plant i wirekilens rille!

1. Skub wirekilen med wire ind i wirehandsken, og træk i wirens ende med et ryk.

• Wirekilen glider i wirehandsken og klemmer wiren fast.

Wirehandske

1. Skub wireklemmen på wirens ende.
2. Wireklemmen skal monteres under wirehandsken med målet fra nedenstående tabel afhængigt af konstruktionsstørrelsen og wiretykkelsen:

1. Skru de riflede møtrikker på wireklemmen fast.

1. Smør wirehandsken.

Smøremiddel „Højtemperaturpasta PBC 1574“. For detaljer, se „Smøremidler“.

Smør ikke spindlen/bundbolten eller forankringspunktstraversen. Der må ikke komme smøremiddel på forankringspunktstraversen.

Montering af wirehandsken

Forankringspunkts-travers

1. Skub wirehandsken med wirekile og wire ind i forankringspunktstraversen.

Vær opmærksom på markeringen på forankringspunktstraversen.

Forankringspunkts-traversSpindel

1. Skub spindlen gennem forankringspunktstraversen og wirehandsken.

Pilen på spindlen skal vende nedad!

HolderRiflet skrue

1. Kontrollér holderen for deformeringer.

Hvis holderen er deformeret, skal den udskiftes.

1. Skub holderen på spindlen.

Holderen skal kunne skubbes ind i spindlens not uden spænding.

Spindlen må ikke have forspændinger!

1. Skru holderen fast med en riflet skrue M6x12. 19 Nm.

Montering af forankringspunktstravers

Forankringspunktstravers

1. Sæt forankringspunktstraversen på lejebøsningerne.

Sørg i den forbindelse for, at markeringen på forankringspunktstraversen vender i retning af drevet til løftemaskineri.

Bolt

1. Skub boltene (2x) ind i forankringspunktstraversen.

Spændelås

1. Skub spændelåsene (2x) på boltene.
2. Anhug lasten på lastkrogen i henhold til følgende tabel, løft den, og belast på den måde wiren.

Angivelserne i tabellen er vejledende værdier, der skal overholdes med en tolerance på ±20 %.

Bemærk

Vær opmærksom på wiretaljens maksimale løftekapacitet, og overskrid den ikke!

Kontrol af wirekilefremspringet

1. Mål og kontrollér wirekilefremspringet, om målene, der er anført i tabellen, overholdes.

Udskiftning af styrerulletraversen

Kun ved iskæring 4/1

Dette afsnit gælder kun ved en wiretalje med en iskæring 4/1.

Hvis styrerulletraversens dele eller styrerulletraversen er beskadiget, skal de udskiftes.

Afmontering af styrerulletraversen

Spændelås

1. Træk spændelåsene af boltene.

Bolt

1. Træk bolten (2x) ud af styrerulletraversen.

Styrerulletravers

1. Løft styrerulletraversen af lejebøsningerne.

Afmontering af styrerullen

AfdækningRiflet skrue

1. Løsn de riflede skruer (2x) på afdækningen.
2. Tag afdækningen af styrerulletraversen.

BoltStyrerulletravers

1. Træk bolten ud af styrerulletraversen og styrerullen.
2. Træk styrerullen ud af styrerulletraversen.

Montering af styrerullen

Styrerulletravers

1. Skub styrerullen ind i styrerulletraversen.

BoltStyrerulletravers

1. Skub bolten gennem styrerulletraversen og styrerullen.

AfdækningRiflet skrue

1. Skru afdækningen fast på bolten med riflede skruer (2x) fra den anden side.

Konstruktions-størrelse	Riflet skrue	Tilspændings-moment
GM 800	M6x12	19 Nm
GM 1000	M6x12	19 Nm
GM 2000	M8x16	42 Nm
GM 3000	M10x20	75 Nm

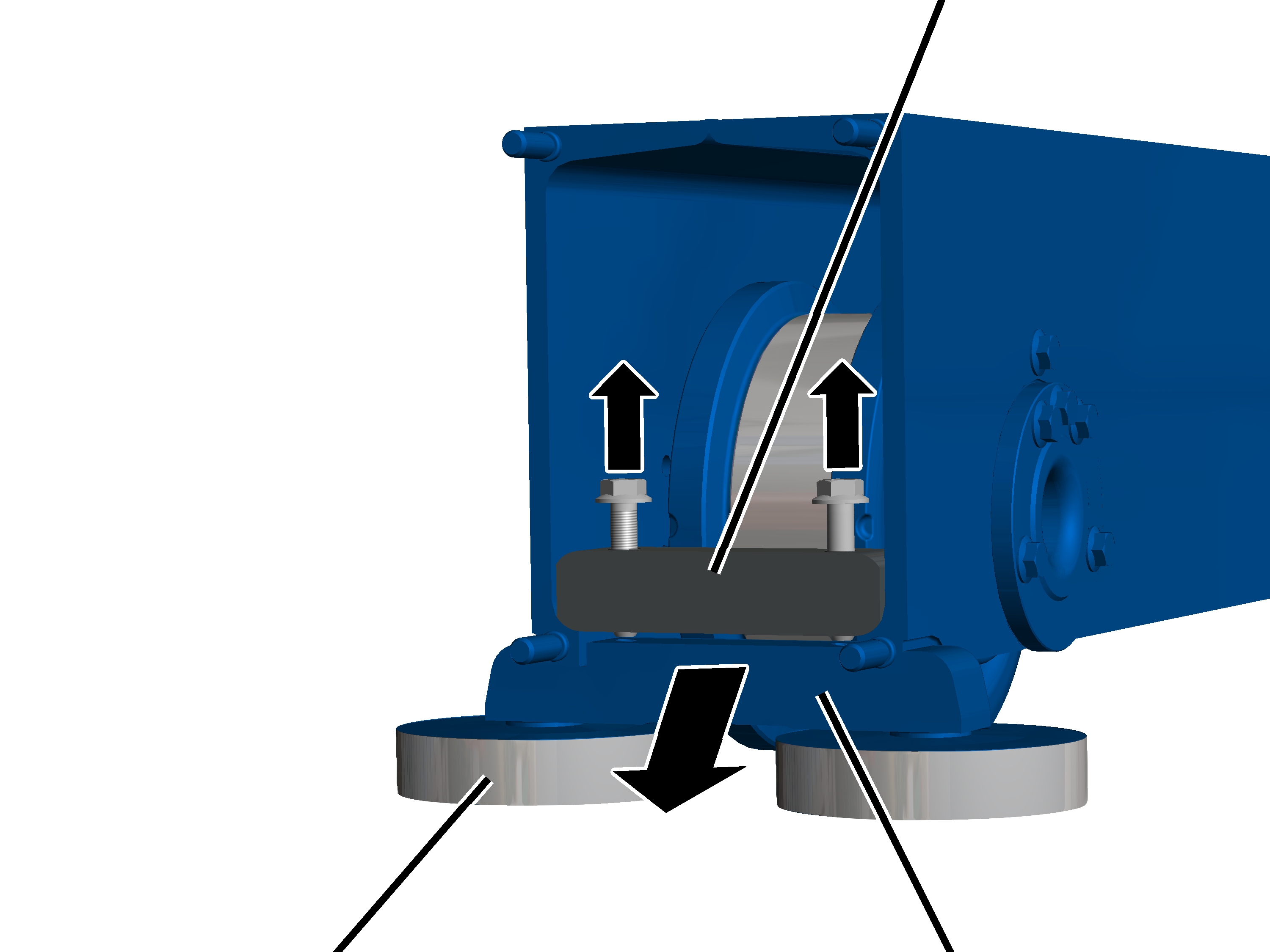

Montering af styrerulletraversen

Styrerulletravers

1. Sæt styrerulletraversen på lejebøsningerne.

Sørg i den forbindelse for, at styrerullen vender i retning af drevet til løftemaskineri.

Bolt

1. Skub boltene (2x) ind i styrerulletraversen.

Spændelås

1. Skub spændelåsen (2x) på boltene.

Afmontering af det drevne løbehjul

Hvis løbehjulet er beskadiget eller slidt, skal det udskiftes med et nyt løbehjul.

Forberedelse af wiretalje

1. Overhold arbejdssikkerhedsbestemmelserne.
2. Aflast løbevognsdrageren på wiretaljen i nærheden af løbehjulet nedefra.

Afmontering af køredrevet

Stikhus

1. Åbn stikhuset på køredrevet.
2. Træk tilslutningsledningen af koblingen.

1. Fastslå køredrevets vægt. Se produkthåndbog ABUS-køredrev.
2. Sørg for at sikre køredrevet, så vægten holdes uden farer og drivakslen ikke belastes (ophæng f.eks. i en rundstrop).

Skruer

1. Løsn de riflede skruer (4x).

1. Træk køredrevet ud.

Blotlæggelse af løbehjulet

Pufferplade

1. Skru de selvlåsende møtrikker (4x) af.
2. Fra størrelse 160: fjern plastskiverne (4x).
3. Tag pufferpladen af.

Spændeelement

1. Løsn skruerne (2x).
2. Tag holderen med styreruller og spændeelement ud.

Afmontering af løbehjulet

Holdeskrue

1. Skru alle riflede skruer på lejeflangen ud. Skru ikke holdeskruerne (en eller flere) ud.

Holdeskrue

1. Skru alle riflede skruer på lejebolten ud. Skru ikke holdeskruerne (en eller flere) ud.

Løbehjul

1. Tag lejebolten, lejeflangen og løbehjulet ud.

Tip:

For at kunne trække lejeflangen let ud af løbevognsdrageren skal der skrues to eller fire skruer i lejeflangens hjørner og lejeflangen trykkes af løbevognsdrageren med dem.

Montering af det drevne løbehjul

Hvis løbehjulet er beskadiget eller slidt, skal det udskiftes med et nyt løbehjul.

Montering af løbehjulet

Løbehjul

1. Hold løbehjulet ind i kranmaskineridrageren. Det er ligegyldigt, hvilken side der vender indad eller udad.
2. Skub lejebolten og lejeflangen ind. Slå om nødvendigt let mod lejebolten og lejeflangen med en hammer.

Holdeskrue

1. Skru de riflede skruer trinvist fast.

Fastskruning af lejeflangen

Holdeskrue

1. Skru de riflede skruer trinvist fast.

Montering af løbevognsdrageren

Spændeelement

1. Skub holderen med styreruller og spændeelement ind.
2. Skru skruerne (2x) fast.

Pufferplade

1. Skub pufferpladen på gevindbolten.
2. Fra størrelse 160: Montér plastskiver (4x).
3. Skru de selvlåsende møtrikker M10 (4x) fast. 6 Nm.

De selvlåsende møtrikker må genanvendes maksimalt 3x. Derefter skal der anvendes nye selvlåsende møtrikker.

Montering af køredrevet

1. Fastslå køredrevets vægt. Se produkthåndbog ABUS-køredrev.
2. Sørg for at sikre køredrevet, så vægten holdes uden farer og drivakslen ikke belastes (ophæng f.eks. i en rundstrop).

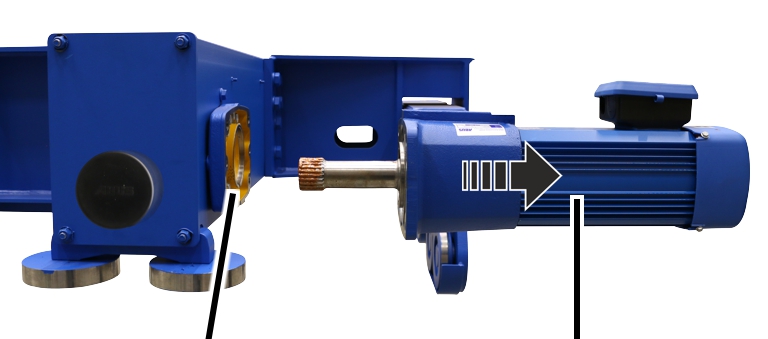

Drivaksel

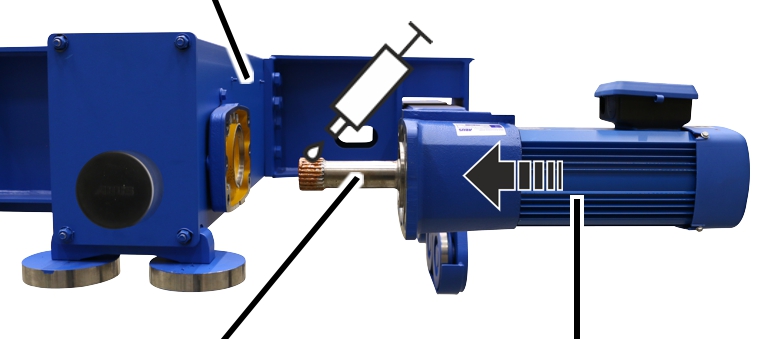

1. Smør fortandingen på drivakslen. Påfør smøremidlet dækkende med en pensel

Smøremiddel: „Højtemperaturpasta PBC 1574“. For detaljer, se i produkthåndbog ABUS-køredrev.

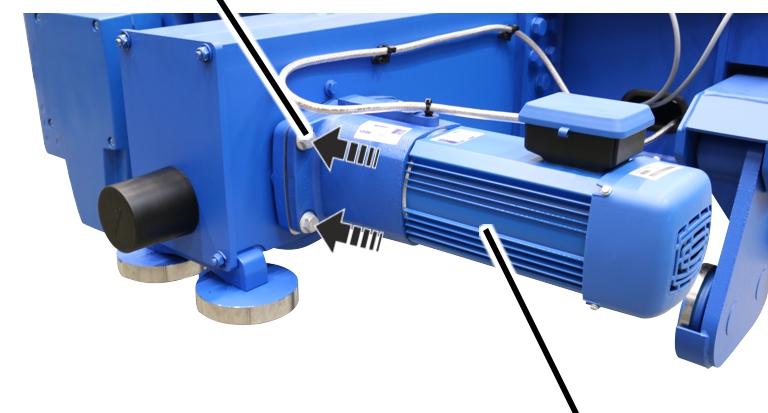

Riflet skrue

1. Skub køredrevet ind i løbehjulet.
2. Spænd køredrevet fast med riflede skruer (4x).

Tilslutning af køredrev

Kun ved kontaktorstyring

Stiftskinne på køredrevStiftskinne på køredrev

1. Sæt tilslutningsledningen til køredrevet i stiftbjælken på køredrevet.
2. Sæt ensretteren til bremsen i stiftbjælken på køredrevet.
3. Læg stikforbindelserne og tilslutningsledningen i stikhuset.

Kun ved frekvensomretter

Stiftskinne på køredrevStiftskinne på køredrev

1. Sæt bøsningsbjælken til køredrevet på stiftskinnen på køredrevet.
2. Sæt bøsningsbjælken til bremsen på stiftskinnen på køredrevet.

StikforbindelseKabelgennemføring

1. Tryk den forreste ende af tilslutningsledningen (beklædningen omkring afskærmningen er fjernet dér) ind i skærmklemmen.
2. Fastgør tilslutningsledningen på skærmklemmen med en kabelbinder.
3. Læg stikforbindelserne og tilslutningsledningen i stikhuset.
4. Luk stikhusdækslet.

Kontrol af wiretalje

1. Sæt wiretaljen ned.
2. Tag wiretaljen i drift.
3. Kontrollér løbehjulets funktion.

Afmontering af det ikke-drevne løbehjul

Hvis løbehjulet er beskadiget eller slidt, skal det udskiftes med et nyt løbehjul.

Forberedelse af wiretalje

1. Overhold arbejdssikkerhedsbestemmelserne.
2. Aflast løbevognsdrageren på wiretaljen i nærheden af løbehjulet nedefra.

Blotlæggelse af løbehjulet

Pufferplade

1. Skru de selvlåsende møtrikker (4x) af.
2. Fra størrelse 160: fjern plastskiverne (4x).
3. Tag pufferpladen af.

Spændeelement

1. Løsn skruerne (2x).
2. Tag holderen med styreruller og spændeelement ud.

Afmontering af løbehjulet

På begge sider:

Holdeskrue

1. Skru alle riflede skruer på lejebolten ud. Skru ikke holdeskruerne (en eller flere) ud.

Løbehjul

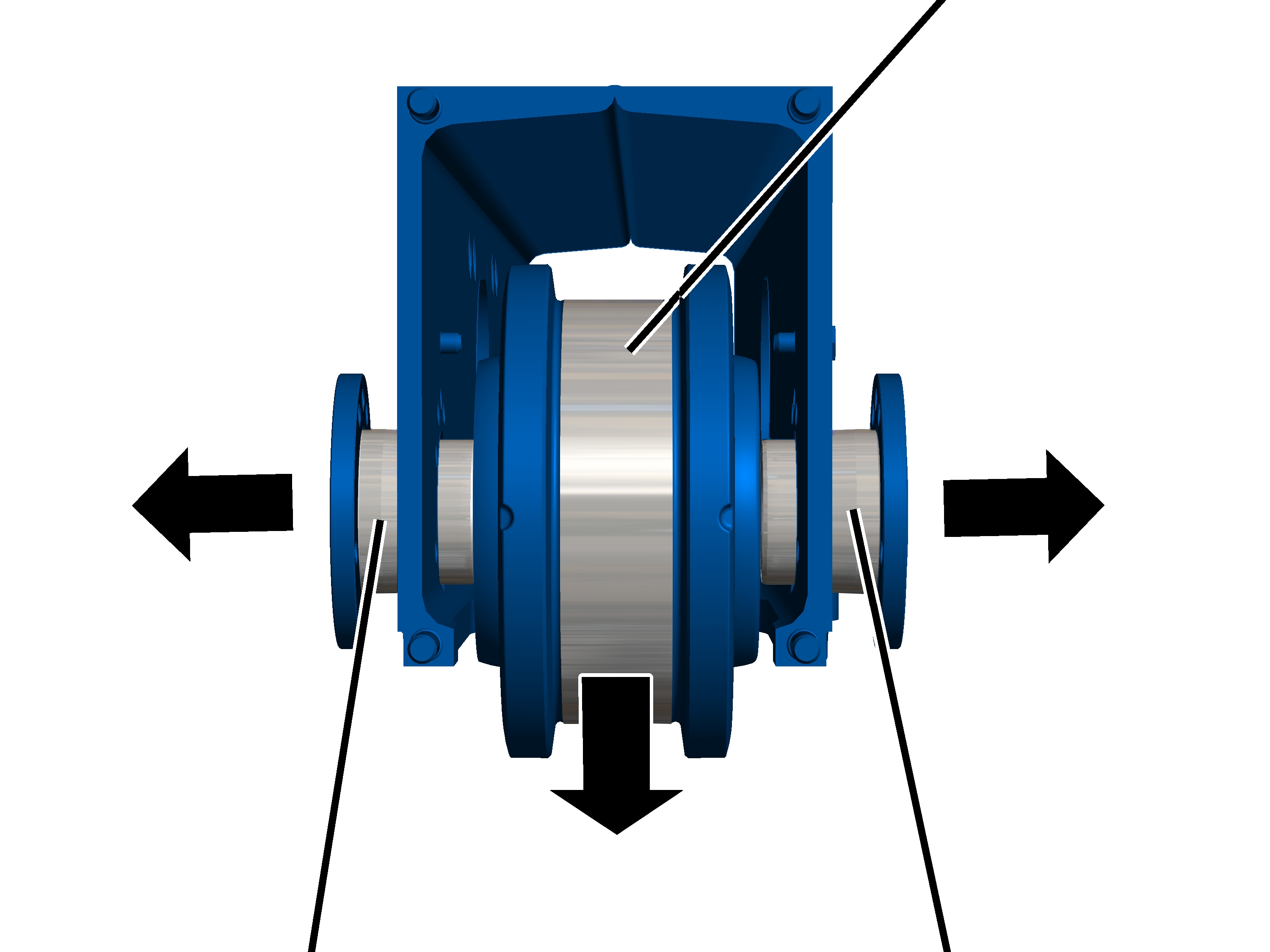

1. Tag lejebolten ud.

Montering af det ikke-drevne løbehjul

Hvis løbehjulet er beskadiget eller slidt, skal det udskiftes med et nyt løbehjul.

Montering af løbehjulet

Løbehjul

1. Hold løbehjulet ind i kranmaskineridrageren. Det er ligegyldigt, hvilken side der vender indad eller udad.
2. Skub bolten og afstandsmuffen ind. Slå om nødvendigt let på bolten og afstandsmuffen med en hammer.

Holdeskrue

1. Skru de riflede skruer trinvist fast.

Spændeelement

1. Skub holderen med styreruller og spændeelement ind.
2. Skru skruerne (2x) fast.

Pufferplade

1. Skub pufferpladen på gevindbolten.
2. Fra størrelse 160: Montér plastskiver (4x).
3. Skru de selvlåsende møtrikker M10 (4x) fast. 6 Nm.

De selvlåsende møtrikker må genanvendes maksimalt 3x. Derefter skal der anvendes nye selvlåsende møtrikker.

Kontrol af wiretalje

1. Sæt wiretaljen ned.
2. Tag wiretaljen i drift.
3. Kontrollér løbehjulets funktion.

Udskiftning af støttehjulene

Hvis støttehjulene er beskadigede eller slidte, skal de udkiftes med nye støttehjul.

Afmontering af sideafskærmning

1. Sørg for at sikre wiretaljen mod at falde ned.

Kun ved konstruktionsstørrelse GM 800

Ved konstruktionsstørrelsen GM 800 er sideafskærmningen fastgjort direkte på konsollen med excenterbolten.

ExcenterboltRiflet skrue

1. Sørg for at sikre sideafskærmningen mod at falde ned.
2. Løsn de riflede skruer på excenterbolten.
3. Træk excenterbolten ud af konsollten, og træk sideafskærmningen ned.

Kun ved konstruktionsstørrelse GM 1000 til GM 3000

Ved konstruktionsstørrelsen GM 1000 til GM 3000 er der fastgjort to sideafskærmninger på en vippe på konsollen ved hjælp af excenterbolten.

1. Fastgør vippen, f.eks. med en kile.

På begge sider af vippen:

Riflet skrueAfdækning

1. Sørg for at sikre sideafskærmningen mod at falde ned.
2. Løsn de riflede skruer på afdækningen.
3. Tag afdækningen af.

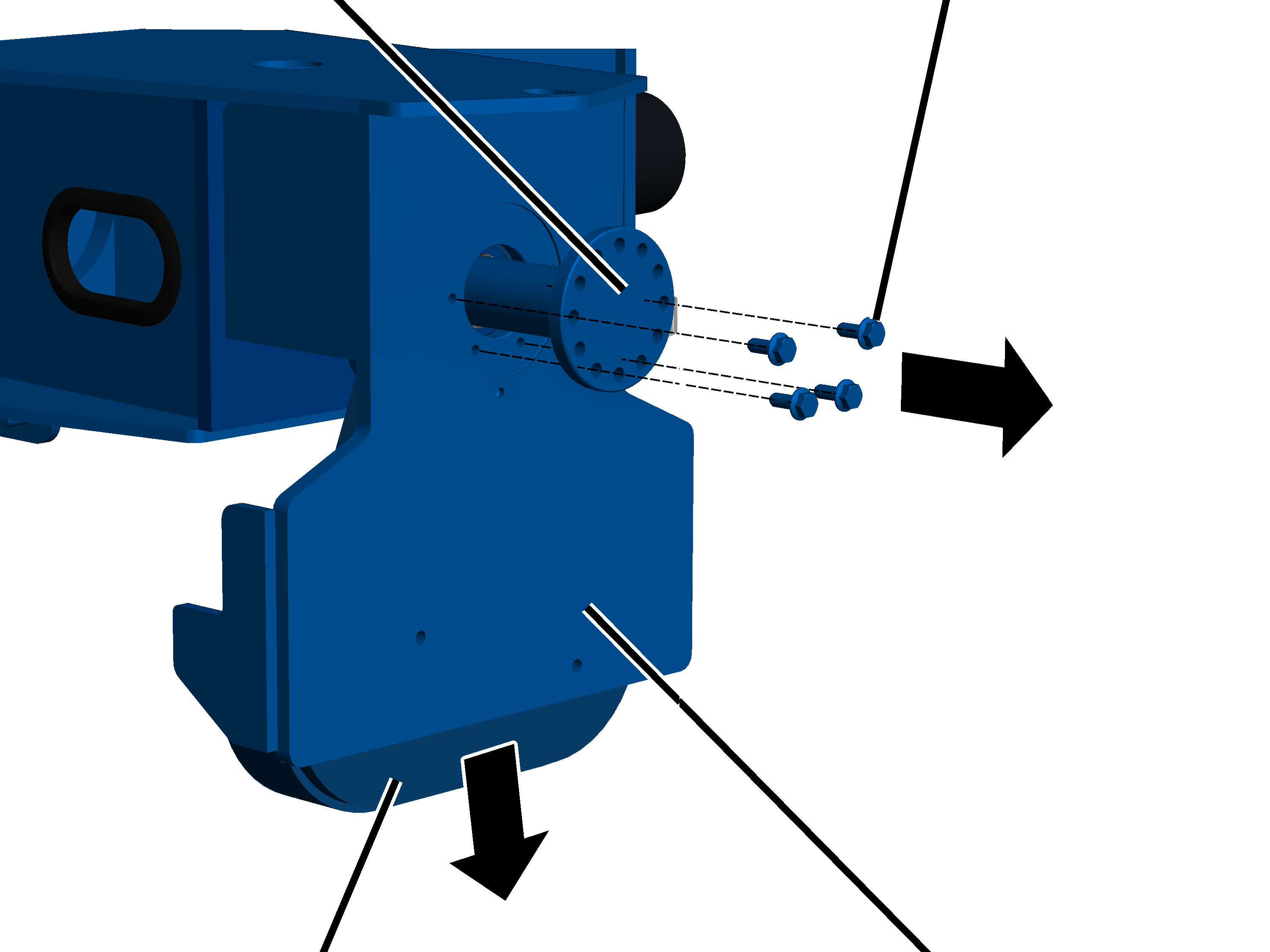

Vippe

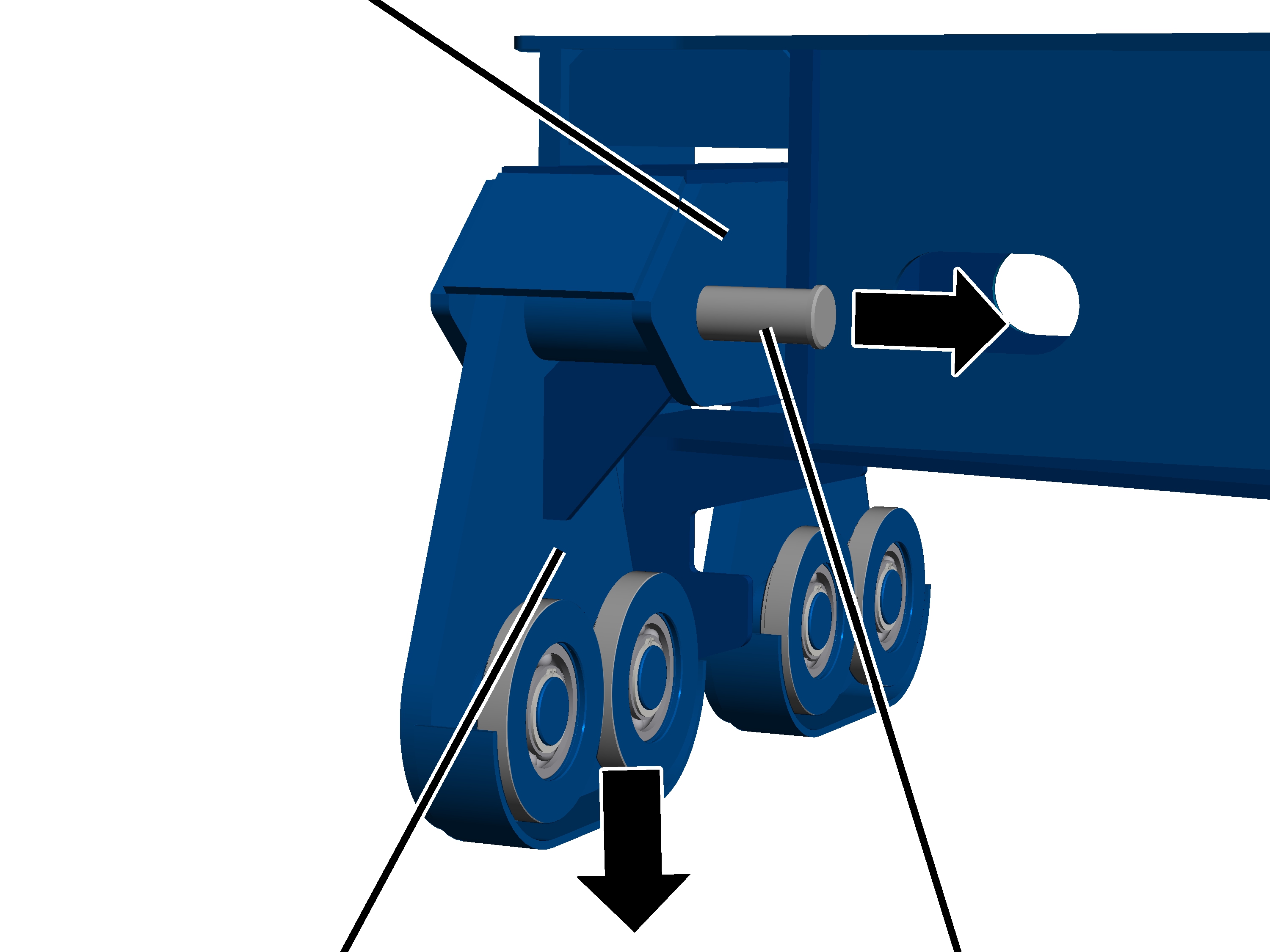

1. Træk bolten ud af vippen og sideafskærmningen.
2. Træk sideafskærmningen ned og ud.

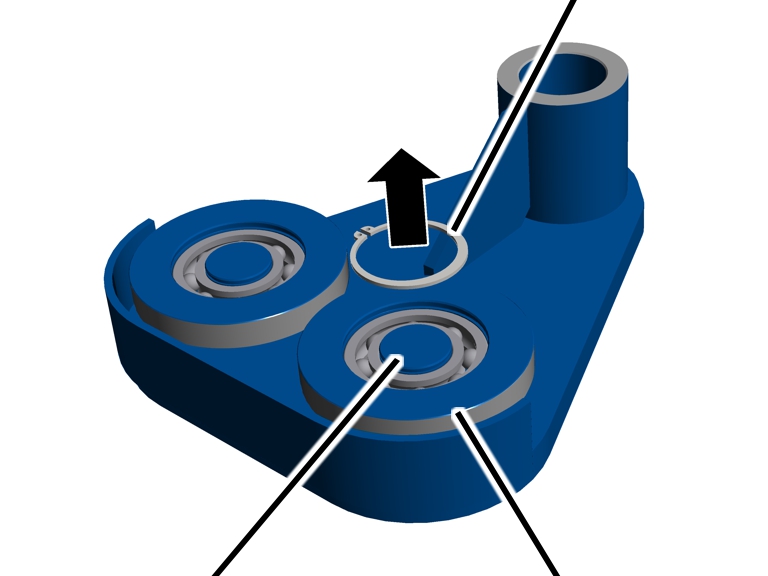

Afmontering af støttehjulene

Låsering

1. Læg sideafskærmningen med støttehjulene opad på et lige underlag.
2. Fjern låseringen (2x) fra bolten inde i støttehjulene (2x).

1. Afmontér støttehjulene (2x) fra bolten med egnet værktøj.

Montering af støttehjulene

1. Slå støttehjulene (2x) på bolten.

Låsering

1. Sæt låseringen (2x) ind i støttehjulene på bolten.

Montering af sideafskærmningen

Kun ved konstruktionsstørrelse GM 800

Ved konstruktionsstørrelsen GM 800 er sideafskærmningen fastgjort direkte på konsollen med excenterbolten.

ExcenterboltRiflede skruer

1. Skub sideafskærmningen ind i konsollen.
2. Skub excenterbolten gennem konsollen og sideafskærmningen.
3. SKru excenterbolten fast med riflede skruer M8x25. 42 Nm.

Kun ved konstruktionsstørrelse GM 1000 til GM 3000

Ved konstruktionsstørrelsen GM 1000 til GM 3000 er der fastgjort to sideafskærmninger på en vippe på konsollen ved hjælp af excenterbolten.

På begge sider af vippen:

Vippe

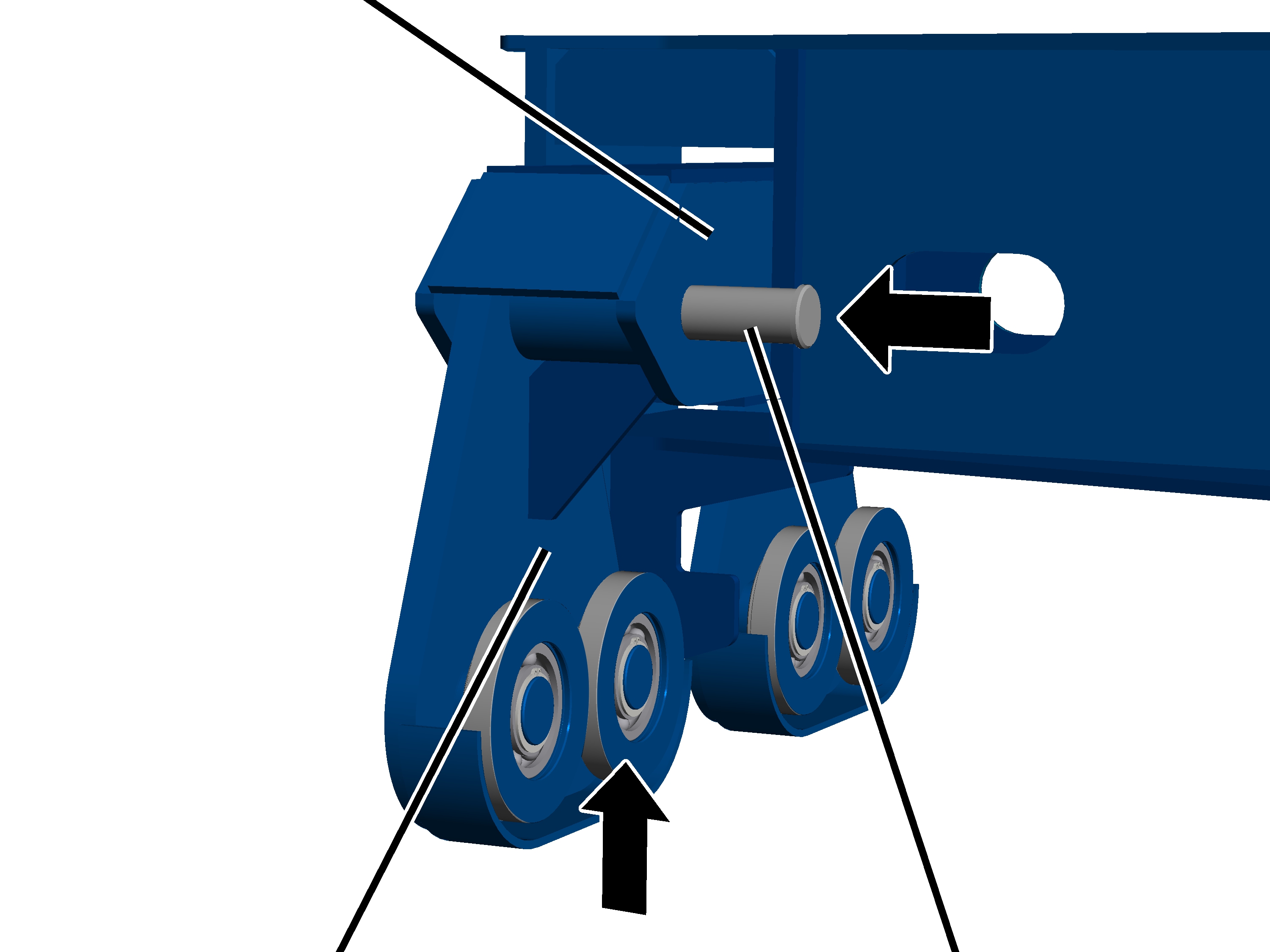

1. Skub sideafskærmningen ind i vippen.
2. Skub bolten gennem vippen og sideafskærmningen.

Riflet skrueAfdækning

1. Skru afdækningen fast på bolten med riflede skruer.

Konstruktions-størrelse	Ø løbehjul	Riflet skrue	Tilspændings-moment
GM 1000	200	M10x25	75 Nm
GM 2000	200	M10x25	75 Nm
GM 3000	200	M10x25	75 Nm
GM 3000	280	M12x25	115 Nm

1. Fjern fastgørelsen af vippen.

Udskiftning af sikkerhedspufferne

Hvis sikkerhedspufferen er beskadiget, skal den udskiftes.

På begge sider:

Bufferplade

1. Skru sikkerhedspufferen af.

Bufferplade

1. Skru sikkerhedspufferne i bufferpladerne. Ca. 30 Nm.

Sikkerhedspufferen skal have kontakt med bufferpladen, og der må ikke være en spalte mellem dem, da stødet ellers opfanges med skruen og ikke med selve sikkerhedspufferen.

Udskiftning af krydsarmafbryderen

Hvis krydsarmafbryderen er beskadiget, skal den udskiftes. På grund af stikforbindelsen er udskiftningen mulig uden ledningsføringsarbejder.

Kobling

1. Skru skruerne (2x) på afdækningen ud.
2. Tag afdækningen af.
3. Træk tilslutningsledningens kobling af printkortet.

Skrueforbindelsen for kabel på afdæknignen må ikke løsnes. Den eksisterende afdækning kan monteres på en ny krydsarmafbryder med monteres tilslutningsledning.

1. Sæt koblingen på den nye krydsarmafbryder.
2. Tilslut afdækningen.
3. Skru skruerne (2x) fast. 3 Nm.

Strømskema krydsarmafbryder

• Kontaktnummereringen, der er anført på strømskemaet, begynder med 1 og stigende fra venstre.
• Mikroomskifterens betegnelse begynder i monteringspositionen til venstre med S1.

Smøremidler

Bemærk:

Syntetiske smøremidler må ikke blandes med mineraliske smøremidler!

Wiretromle i kantområdet

Smøring på stedet med „Molykote PG-75“, ABUS-artikelnummer 5168.

Smøring fra fabrikken med „Molykote PG-75“, ABUS-artikelnummer 411.

Smør wiren ved:

• Wireudskiftning
• Tovstyrskift
• Regelmæssig kontrol
• Hovedeftersyn

For detaljer, se „Rengøring og smøring af wiretromlen“.

Wire og wiretromle i midten

Smøring på stedet med „Chainlife S“, ABUS-artikelnummer 2717.

Sm'øring fra fabrikken med „Chainlife S“, ABUS-artikelnummer 2718.

Alternativer:

• Castrol "Viscogen KL 23"
• Klüber "Grafloscon CA 901 Ultra Spray"
• Optimol "KL 23"
• Shell „Malleus GL 95“

Smør wiren ved:

• Wireudskiftning
• Regelmæssig kontrol
• Hovedeftersyn

For detaljer, se „Rengøring og smøring af wiretromlen“.

Medbringer på tovstyret

Smøring på stedet med „Molykote PG-75“, ABUS-artikelnummer 5168.

Smøring fra fabrikken med „Molykote PG-75“, ABUS-artikelnummer 411.

Smør medbringeren ved:

• Wireudskiftning
• Tovstyrskift
• Regelmæssig kontrol
• Hovedeftersyn

For detaljer, se „Udskiftning af wiren“.

Lastkrogtravers på underblokken

Smøring på stedet med „højtemperaturpasta PBC 1574“, ABUS-artikelnummer 6758.

Smøring fra fabrikken med „High-Lub LT1 EP“, ABUS-artikelnummer 317880.

Smør lastkrogtraversen ved:

• Montering og afmontering
• Hovedeftersyn

Kontrollér aksialrillekuglelejet på lastkrogen.

Smøring på stedet med „Molykote PG-75“, ABUS-artikelnummer 5168.

Smøring fra fabrikken med „High-Lub LT1 EP“, ABUS-artikelnummer 317880.

Smør aksialrillekuglelejet ved:

• Montering og afmontering
• Hovedeftersyn

Wirehandske

Smøring på stedet med „højtemperaturpasta PBC 1574“, ABUS-artikelnummer 6758.

Smøring fra fabrikken med „High-Lub LT1 EP“, ABUS-artikelnummer 317880.

Smør wirehandsken ved:

• Wireudskiftning
• Regelmæssig kontrol
• Hovedeftersyn

For detaljer, se „Udskiftning af forankringspunktstraversen med wirehandske og wirekile“.

Tovstyr

Smøring på stedet med „Molykote PG-75“, ABUS-artikelnummer 5168.

Smøring fra fabrikken med „Molykote PG-75“, ABUS-artikelnummer 411.

Smør tovstyret ved:

• Wireudskiftning
• Tovstyrskift
• Regelmæssig kontrol, mindst en gang om året
• Hovedeftersyn

For detaljer, se „Montering af tovstyret“.

Lejebøsning (på bundbolt) på styrerulletravers og på forankringspunktstravers

Smøring på stedet med „højtemperaturpasta PBC 1574“, ABUS-artikelnummer 6758.

Smøring fra fabrikken med „High-Lub LT1 EP“, ABUS-artikelnummer 317880.

Smør lejebøsningen (på bundbolt) ved:

• Montering og afmontering af styrerulletraversen eller forankringspunktstraversen
• Hovedeftersyn

For detaljer, se „Udskiftning af forankringspunktstraversen med wirehandske og wirekile“, eller „Udskiftning af styrerulletraversen“.

Oversigt over tilspændingsmomenter

Endeklemme

Medbringer

Forbindelsesstykke

Wireklemme

ABUS-service
