      BIR BAKIŞTA:

      Genel

      Vinç ile, vinç üzerinde veya vincin yakınında çalışan herkesi ilgilendirir

      İlk olarak

      Bu el kitabının kullanılması

      Bu el kitabında, aşağıdaki simgeler kullanılmaktadır:

      1. Bu, bir işlem talimatıdır ve bir işlem adımı uygulamanızı ister.
      • Bu, bir işlemin sonucudur ve cihazda neler olacağını anlatır.
      • Bu, bir sıralamadır.
      Sadece…

      Çizgili çerçeveye alınmış bir bölüm yalnızca belirli ürün modelleri, değişik tipler veya opsiyonlar için geçerlidir. Bölümün hangi koşul için geçerli olduğu en başta başlık kısmında "Sadece…" altında belirtilmiştir.

      El kitabı ile ilgili bilgiler

      Çalışmaya başlamadan önce, el kitabını dikkatlice okuyun. Aksesuar ve bileşenler için öngörülmüş olan el kitaplarını da dikkate alın.

      Daha sonra el kitabını vincin yakınında bir yerde saklayın. Bu el kitabı, vinç ile veya vinçte çalışan her kişinin erişebileceği bir yerde olmalıdır.

      Satış, kiralama vs. durumlarda, el kitabı, daima vinç ile birlikte teslim edilmelidir.

      Usulüne uygun kullanım

      ABUS yük gösterge sistemi LIS-SE, kaldırma tertibatları ve vinç tertibatları için bir tespit kayıt ve değerlendirme sistemidir. LIS-SE, özellikle kaldırma tertibatlarının kontrol düzenlerinde kullanılmak üzere tasarlanmıştır. Ana işlevi, kaldırma tertibatının akımını ve gerilimini değerlendirerek aşırı yüke karşı emniyet sağlamaktır. Kaldırma tertibatının gerçek çalışması, isteğe bağlı bir yük kolektifi belleği kullanılarak kaydedilebilir. LIS-SE, özellikle kutbu değiştirilebilir üç fazlı motorlarda kullanılmak üzere tasarlanmıştır.

      Yönetmelikler

      Tertibat, imal edildiği sırada, Avrupa'da geçerli olan standartlara, kurallara ve yönetmeliklere uyularak üretilmiş ve kontrol edilmiştir. Taşıyıcı yapı tasarımı ve imalat sırasında hangi temel prensiplerin temel alındığı, uygunluk beyanında ve montaj beyanında bildirilmiştir. Bu temel prensiplere, montaj, işletim, kontrol ve koruyucu bakım işlemleri sırasında da uyulmalıdır; aynı şekilde çalışma emniyetine yönelik geçerli belirlemeler de dikkate alınmalıdır.

      Hangi yönetmeliğin hangi kullanım durumunda geçerli olduğu, vincin kullanılış şekline ve ülkeye has yönetmeliklere bağlıdır. Geçerli ve güncel yönetmelikleri ve iş güvenliği düzenlemelerini kontrol edin ve bunlara uyun! Uygunluk beyanına ve montaj beyanına da bakın.

      Garanti

      • ABUS firması, amacına uygun olmayan kullanım, konu hakkında yeterince eğitimden geçmemiş personel, maksadına uygun olmayan şekilde yapılmış işlemler sonucu ve ABUS firmasından müsaade alınmaksızın yapılmış olan değişiklikler, tertibat yapısında rekonstrüksiyonlar veya vinçte veya vincin komponentlerinde yapılan her türlü değişiklikler sonucu oluşan hasarlar için sorumluluk üstlenmez.
      • Sadece orijinal ABUS yedek parçaları kullanıldığında, vincin veya vincin komponentlerinin güvenli şekilde çalışması garanti edilir.

      Güvenliğe ilişkin uyarı bilgileri

      Vinçte güvenli bir şekilde çalışmak için, aşağıdaki uyarıları dikkate alın. Özel tehlike uyarıları, tehlikenin söz konusu olduğu kısımlarda belirtilmiştir.

      • İşletime almadan önce sistemin kablo bağlantılarının bağlantı şemasına uygunluğu kontrol edilmelidir.
      • Vinçte çalışmaya başlamadan önce, şebeke besleme hattı bağlantısını kesin ve en azından 4 dakika elektrik gerilimlerinin deşarj olmasını bekleyin.
      • Vinç elektrik tertibatında yapılacak olan çalışmaları sadece meslek eğitimi görmüş elektrik tesisatçısı ustalara yaptırın!
      • Güvenliği olumsuz etkileyecek değişikliklerin yanı sıra ekleme veya dönüştürme yapılması yasaktır ve yalnızca ABUS tarafından gerçekleştirilmelidir. LIS-SE'nin açılması yasaktır!
      • Yanlış parametrelendirme ve ayarlar, vincin aşırı yüklenmesine ve hatta yükün düşmesine neden olabilir.
      • LIS-SE yanlış bağlandığında, LIS-SE veya diğer bileşenler zarar görebilir.

      LIS-SE

      Cihazın tarifi

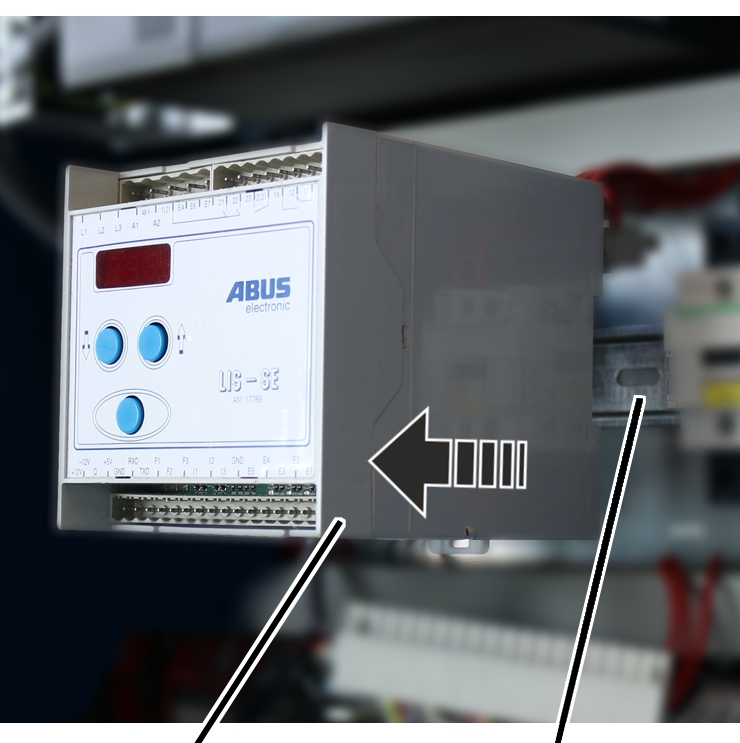

      LIS-SE:

      Cihazın tarifi

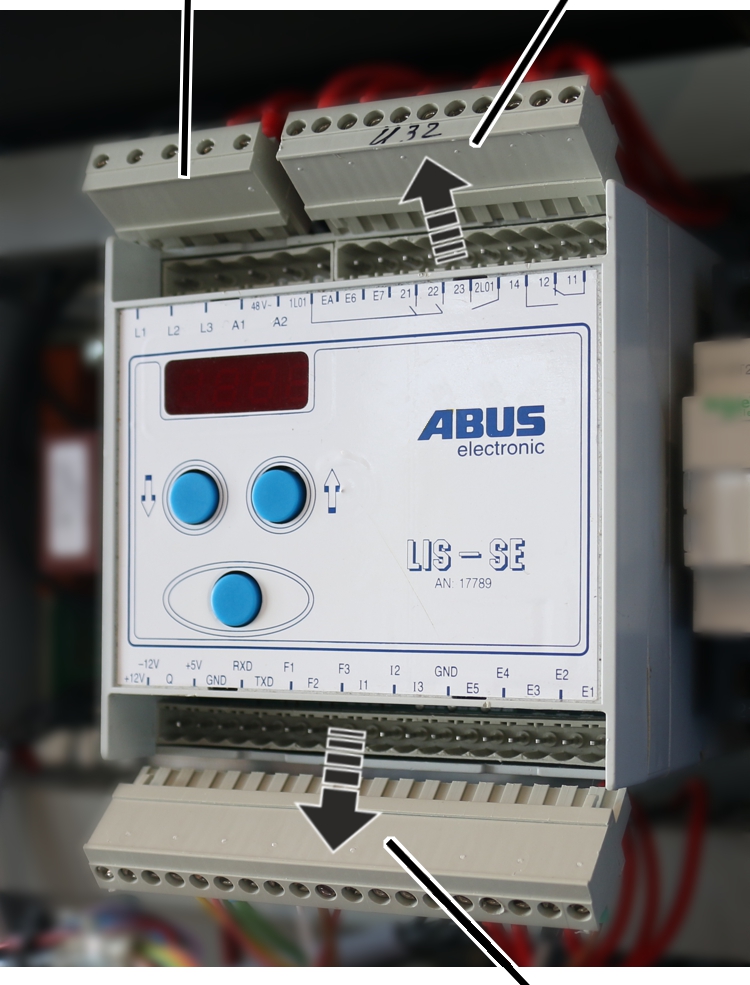

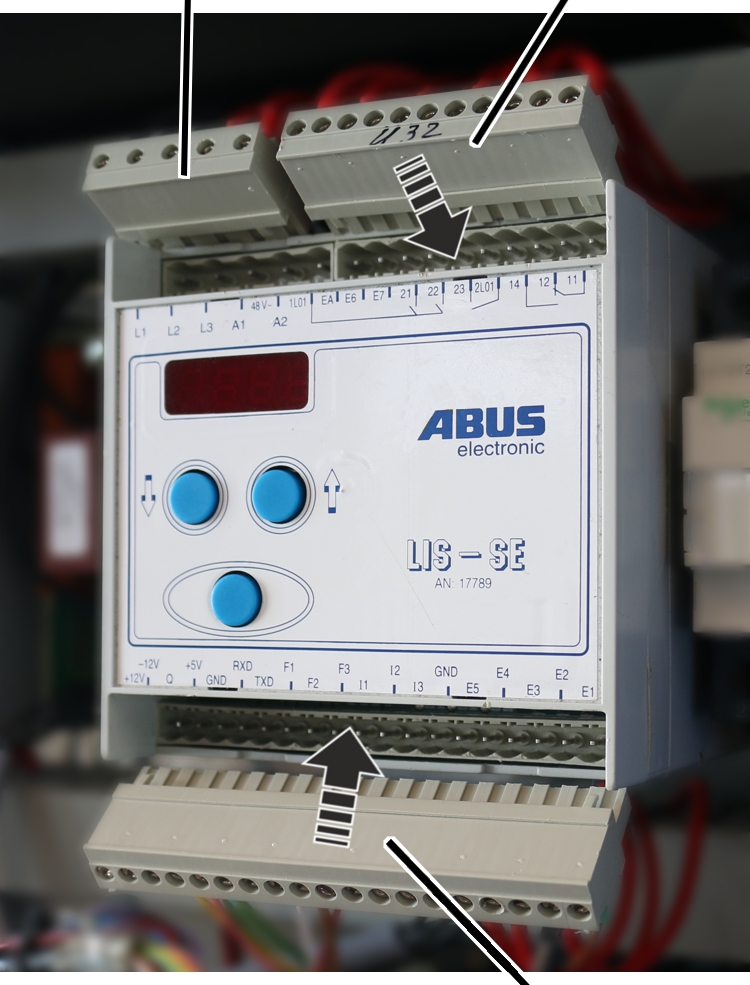

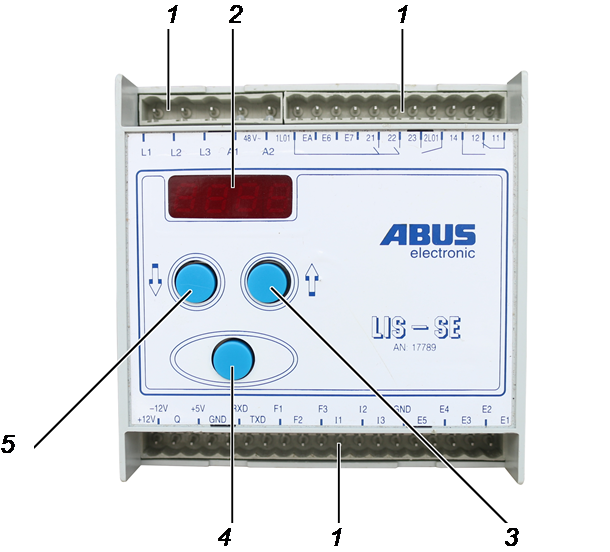

      • 1: Soket çıtası
      • 2: Gösterge
      • 3: "yukarı" ok düğmesi
      • 4: Enter
      • 5: "aşağı" ok düğmesi

      Akım trafosu modülü:

      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\LIS-SE\RS291_AZ Stromsensor-frei.jpg

      Performans özellikleri

      Yük gösterge sistemi LIS-SE:

      • LIS-SE kaldırma tertibatlarında yük tespiti ve değerlendirmesi için mikrokontrolör kontrollü bir sistemdir.
      • LIS-SE'nin ana işlevi, kaldırma motorunun akımını ve gerilimini değerlendirerek kaldırma tertibatı için aşırı yüke karşı emniyet sağlamasıdır. Aşırı yük hem görsel hem de akustik olarak bildirilebilir. Aşırı yüke karşı emniyet tertibatının anahtarlama noktaları, maksimum yük taşıma kapasitesinin maksimum %110'una kadar ayarlanabilir. Anahtarlama noktaları değişken şekilde %2'lik adımlar halinde ayarlanabilir.
      • Hızlı yük artışında yüksek kaldırma hızı kapatılarak yükün ani hareketle kaldırılması önlenir.
      • LIS-SE ayrıca durum ve hata iletileri verebilir.
      • Yük kolektifi belleği (opsiyon), vincin teorik kullanım süresini, vincin gerçek kullanım süresini, vincin toplam işletim saatini ve geriye kalan kullanım süresini verir.
      • LIS-SE sinyal giriş bölümündeki sinyalleri galvanik olarak sinyal çıkış bölümünden ayırır.
      • İndirme sırasında otomatik olarak kontrol edilen rejeneratif frenleme, frenin kullanım ömrünü uzatır.
      • Motor akımının sürekli izlenmesi ve kontaktörlerin buna göre anahtarlanması sayesinde kontaktörlerin kullanım ömrü uzar.
      • Kaldırma motoru her zaman düşük kaldırma hızında çalışmaya başlar ve hızlı yük artışını önlemek ve ilk hareket akımını azaltmak için yalnızca ayarlanan bir süreden sonra yüksek kaldırma hızına geçer.
      • Birlikte işletimde iki veya daha fazla kaldırma tertibatının izlenmesi mümkündür. Ancak bu, eşit kaldırma kontrol ünitesi ile aynı değildir! Eşit kaldırma kontrol ünitesi, ayrı bir ABUS ürünüdür.
      • Darbeli yol verme sayacı ile hafifçe vurmalı işletim modunda yükün kaldırılması önlenir. Ayarlanan sayı aşıldığında, kaldırma işlemi gerçekleştirilmez. İndirme düğmesine en az 3 sn. basılarak yeniden işletime devam edilebilir.

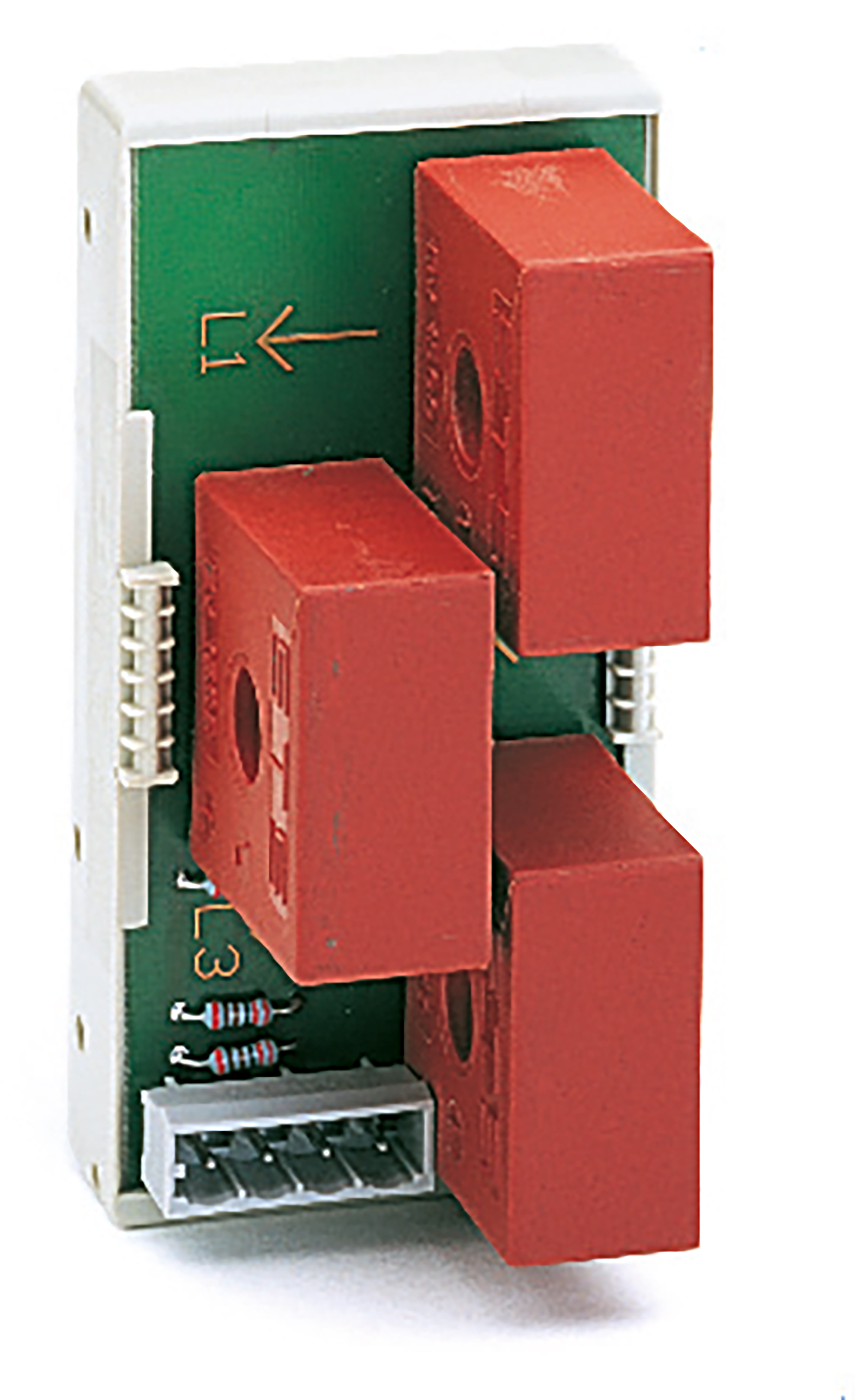

      Akım trafosu modülü:

      • Yük, izlenecek kaldırma tertibatının bağlantı kablolarındaki gerilim ve akım ölçülerek değerlendirilir.
      • Ölçüm harici bir akım trafosu modülü aracılığıyla gerçekleştirilir.
      • Akım trafosu modüllerinin boyutu, yüksek kaldırma hızında kaldırma motorunun anma akımına bağlıdır.

      Teknik özellikler

      LIS-SE

      LIS-SE

      İşletme gerilimi
      A1, A2

      230 V ±%10

      110 V ±%10

      48 V ±%10

      Giriş gerilimi
      E1 – E7, EA

      230 V ±%10

      110 V ±%10

      48 V ±%10

      Ölçüm aralığı
      L1, L2, L3

      0 V – 627 V

      Akım trafosu modülü sinyal giriş bölümü

      0 V – 7,24 V

      Şebeke frekansı

      50 Hz – 60 Hz

      Anahtarlama kontakları

      250 V, 8 A

      Elektrik tüketimi

      Maks. 15 VA

      Ortam sıcaklığı

      -20 °C − +55 °C

      Çıkış gerilimi LAZ

      5 V, maks. 250 mA

      Gösterge sinyali Q

      Seri veri protokolü ±12 V

      Kaldırma motorunun maksimum hızlanma süresi

      Düşük kaldırma hızı: 150 ms

      Yüksek kaldırma hızı: 460 ms

      Havadaki bağıl nem

      %5 − %85, yoğuşmasız

      LIS-SE'nin bertaraf edilmesi

      LIS bertaraf edilecekse:

      1. LIS bileşenlerini mümkün olduğunca sökün.
      2. Bertaraf etmeye ve yeniden değerlendirmeye ilişkin ulusal yönetmeliklere uyun.
      3. Parçaları tek tek malzemelere göre çevreye zarar vermeden atığa ayırın:
      • Elektronik montaj gruplarını sökün ve ilgili yerel belirlemelere göre elektronik hurda olarak bertaraf edin.
      • Plastik gövdeyi, plastik atık olarak geri dönüşüme verin.
      elektrogesetz_muelleimer_ohne_balken_002
      Bu ürün ya da elektronik cihaz, kullanım ömrü sona erdiğinde ev çöpüne atılmamalıdır.

      LIS-SE'nin kullanımı

      LIS cihazının ana menüsündeki (parametre seviyesi) tüm ayarlar ve göstergeler, parametreler ile gösterilirler. Her parametre, iki haneli veya üç haneli bir sayı ile göstergede gösterilir. Parametrelerin çoğu, gösterilebilen veya ayarlanabilen bir değere sahiptir.

      Tuş işlevleri

      YukarıAşağı

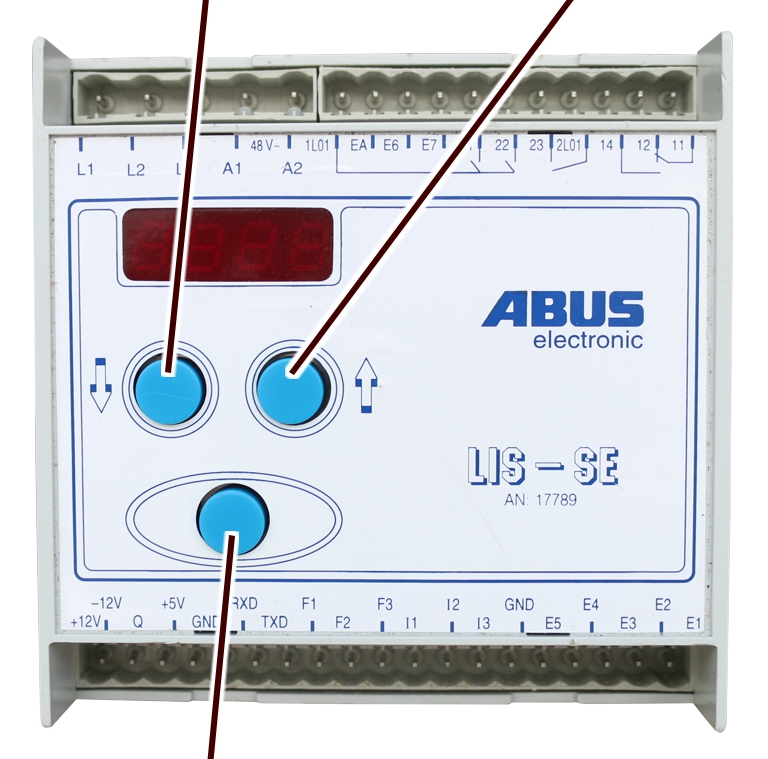

      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\LIS-SE\Tastenfunktion 3.jpg
      Enter
      • Enter:

      Değer veya sayı girerken kısa basıldığında: Bir sonraki rakama atlar.

      Bir parametrenin içindeyken kısa basıldığında: Değiştirilen değeri kaydeder.

      Kod girerken kısa basıldığında: Kod onaylanır.

      Bir parametrenin içindeyken uzun basıldığında: Değeri değiştirmek amacıyla kodun girileceği ekranı açar.

      PIN girildikten sonra uzun basıldığında: Parametre seviyesi açılır.

      • Yukarı ve aşağı ok tuşları:

      Parametre seviyesinde: Bir parametre seçilir.

      Bir değer girilirken: Sayılar girilir.

      Sayıların girilmesi

      Uyarı

      Sayı girişi, parametrelere değer, kod veya PIN numarası girilmesine bakılmaksızın her zaman aynı prensibe göre işler. Gösterge yalnızca 4 hane gösterebildiğinden her zaman yalnızca 4 hane görüntülenir. Ancak daha büyük sayılar da girilebilir. Bu durumda virgülden sonraki rakamlar göstergenin dışına itilir ve bu nedenle görünmez.

      1. İlk rakamı ok düğmeleri ile girin.
      2. Sonraki rakama geçmek için kısaca Enter düğmesine basın.
      3. Sonraki rakamı girmek için işlemi tekrarlayın.

      Ayar seçeneği:

      Tabloda örnek olarak P 6.1 parametresi için ayar seçenekleri gösterilmektedir. Ancak bazı parametreler için ayar seçenekleri de önceden belirlenmiştir. Yük taşıma kapasitesi için ör. 100 t da girilebilir.

      P 6.1 örneği:

      Gösterge

      Pozisyon

      Ayar seçeneği

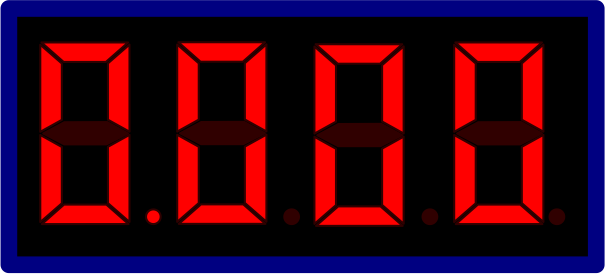

      0.000

      1. rakam

      0 ‒ 97

      0.000

      2. rakam

      0 ‒ 9

      0.000

      3. rakam

      0 ‒ 9

      0.000

      4. rakam

      0 ‒ 9

      Birinci pozisyonda iki basamaklı/üç basamaklı rakam girme:

      Sayı bir basamaktan iki basamağa veya üç basamağa değiştiğinde göstergedeki nokta bir veya iki hane kaydırılır. Yalnızca 4 rakam görüntülenebildiği için ondalık basamaklar ekranın dışına itilir.

      Sayı girişi her zaman sağdaki üçüncü ondalık basamakla başlar.

      Girilecek değer

      LIS'ye giriş

      LIS'de gösterge

      1250 kg

      1.250

      1.250

      10250 kg

      10.250

      10.25

      100000 kg

      100.000

      100.0

      Tek basamaklı örnek:

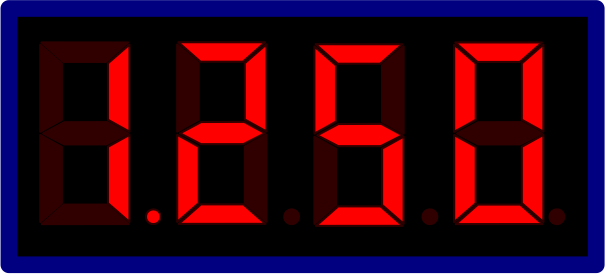

      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Beispiel Ziffer einstellig 3.png
      1. Ok tuşları ve Enter ile 1250 kg değerini girin.

      İki basamaklı örnek:

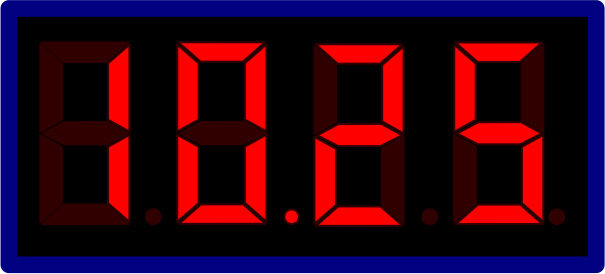

      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Beispiel Ziffer zweistellig 3.png
      1. Ok tuşları ve Enter ile 10250 kg değerini girin.

      Parametre seviyesinin açılması

      Sadece yük kolektifi belleği olduğunda

      Yük kolektifi belleğine sahip LIS olduğunda, parametre seviyesi açılmadan önce yük kolektifi belleği okunabilir. Yük kolektifi belleğinin okunması, Enter'a kısaca basılarak atlanabilir.

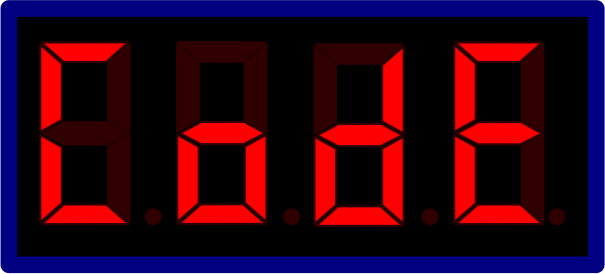

      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Display-Code 3.png
      1. Gösterge "Code" yazana kadar Enter düğmesini basılı tutun.

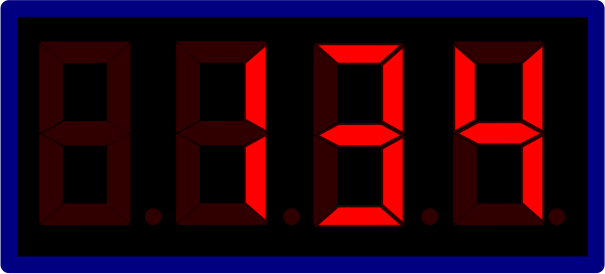

      1. Enter düğmesine basılırken kısa süreliğine güncel toplam işletim saati görüntülenir.

      Yük kolektifi belleğinin okunması:

      1. Enter düğmesine uzun basın.
      2. Kod 2223 girin.
      3. Enter düğmesine kısa basın.
      1. Yük kolektifi belleğinin güncel değerleri görüntülenir. Bkz. "P 5.2 Yük kolektifi belleği".

      Yük kolektifi belleğinin atlanması:

      1. Yük kolektifi belleği okunmayacaksa, bu bölümü atlayın.
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Display-PIN 3.png
      1. Enter düğmesine kısa basın.

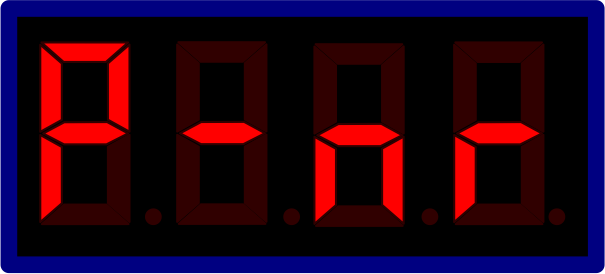

      • Göstergede "P - nr." görünür.

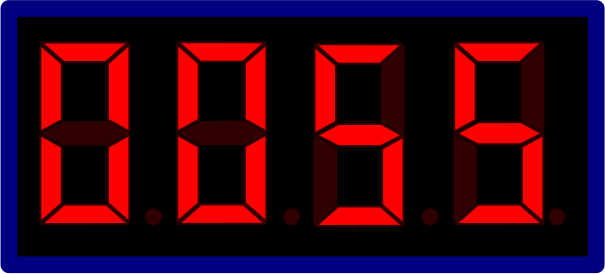

      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\PIN-0055.png
      1. Enter düğmesine uzun basın.
      2. PIN 0055 girin.

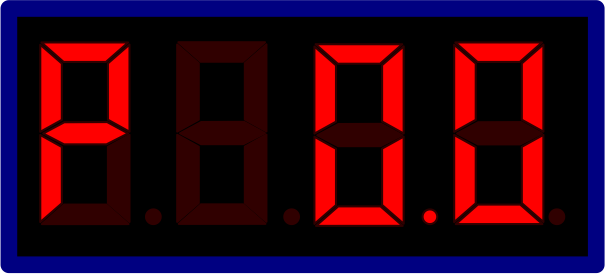

      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Beispiel Parameter P0.0.png
      1. Göstergede P 0.0 görünene kadar Enter düğmesine basın.
      • Parametre seviyesi açık.

      Parametre seviyesinde, ilgili parametre kaldırma/indirmenin mümkün olduğunu belirtmediği sürece kaldırma ve indirme kontrol sinyalleri genellikle çalışmaz.

      1. Ok düğmeleriyle istediğiniz parametreyi seçin ve ayarları yapın.

      Yanlış bir kod girildiyse:

      Kod veya PIN numarası peş peşe en fazla üç defa yanlış girilebilir. Dördüncüde LIS bloke olur ve göstergede [no] görünür.

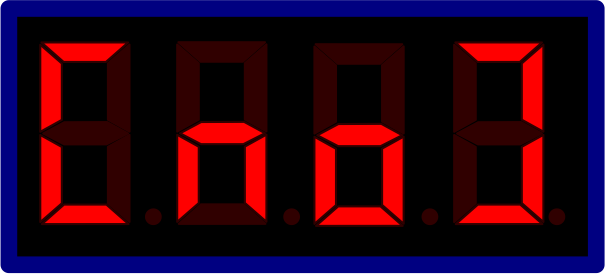

      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Display-no 3.png

      Uyarı

      LIS, son girilen değerlerle çalışmaya devam eder. Blokajın kaldırılması için LIS'in gönderilmesi gerekir. Bu durumda ABUS Servisi ile iletişime geçin. Bkz. “ABUS Servisi”.

      Değerlerin değiştirilmesi

      Bazı parametrelerin değerleri parametre seviyesinde değiştirilebilir. Başlangıçta her zaman önce güncel değer görüntülenir ve daha sonra değiştirilebilir. Yanlışlıkla değişiklik yapılmasını önlemek için değer değiştirilmeden önce kod 1443 girilmelidir.

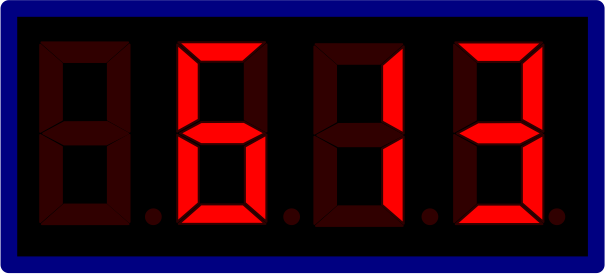

      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Beispiel Werte eingeben 3.png
      Örnek: Güncel değer göstergesi
      • Bir parametre açık.
      • Güncel değer gösterilir.
      1. Göstergede "Code" görünene kadar Enter düğmesine basın.
      2. Kod 1443 girin.
      3. Enter düğmesine kısa basın.
      4. Değeri girin.
      5. Enter düğmesine kısa basın.
      • Göstergede kısa süreliğine "SP" görüntülenir.
      • Değer kaydedildi.

      Parametre seviyesinin kapatılması

      Değerlerin kaydedilmesi ve aşırı yüke karşı emniyet tertibatının tekrar etkinleşmesi için parametre seviyesinden her zaman P 9.9 parametresiyle çıkılmalıdır!

      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Beispiel Parameter P9.9.png

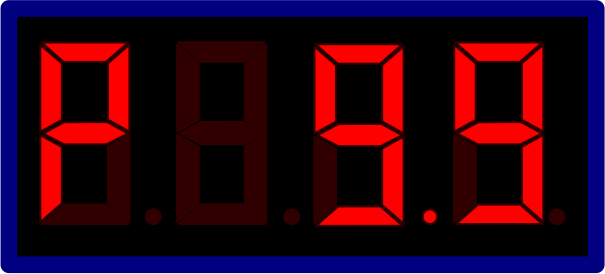

      1. Ok düğmeleriyle P 9.9 parametresini seçin.
      2. Enter düğmesine kısa basın.
      • Parametre seviyesi sonlandırılır.

      İşletme modunda gösterge

      Standby (Bekleme) modu:

      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Standby-Modus 3.png

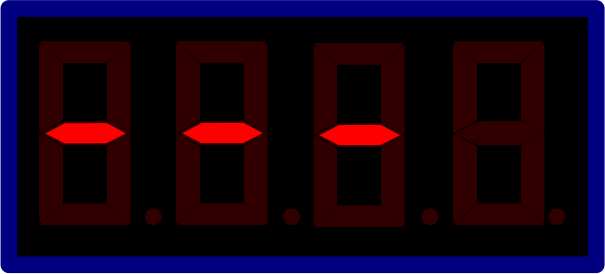

      • Göstergede soldan sağa kayan çubuk.

      "Kaldırma" kontrol sinyali:

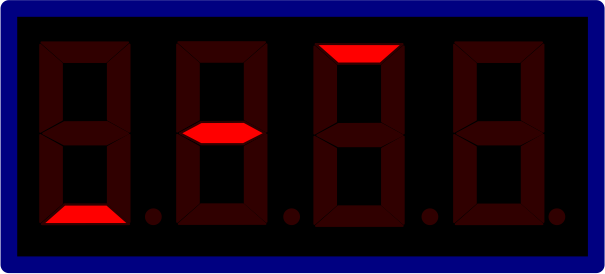

      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Steuersignal Heben 3.png

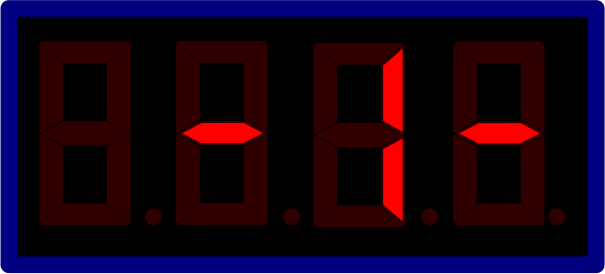

      • Çubuklar göstergede sol alttan sağ yukarıya kayar (artan merdiven eğrisi).

      "İndirme" kontrol sinyali:

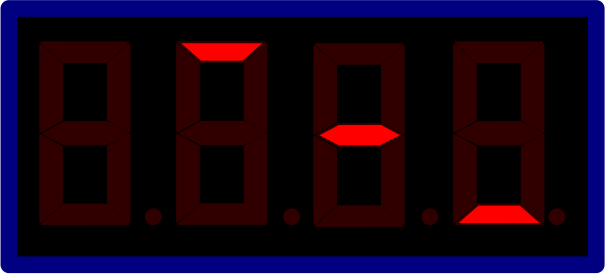

      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Steuersignal Senken 3.png
      • Çubuklar göstergede sol üstten sağ alta kayar (azalan merdiven eğrisi).

      Parametrelere genel bakış

      Uyarı

      Belirtilen parametreler ikinci parametre seviyesindedir. P 5.0, P 5.01, P 5.4 parametreleri için özel bir kod gereklidir ve bu nedenle yalnızca ABUS'un onayı ile ayarlanabilir.

      Üçüncü parametre seviyesine sadece ABUS erişebilir!

      Parametre

      Ayar aralığı/Birim

      Ad

      Bakınız

      P 0.0

      0 t – 100 t

      Maksimum yük taşıma kapasitesi

      “P 0.0 Maksimum yük taşıma kapasitesi”

      P 0.1

      0 t – 80 t

      Kaldırma tertibatı 1 maksimum yük taşıma kapasitesi

      “P 0.1 Kaldırma tertibatı 1 maksimum yük taşıma kapasitesi”

      P 1.1

      0 – 17

      Motor tipi

      “P 1.1 Motor tipi”

      P 1.2

      0 – 97, 999

      Sargı direnci

      “P 1.2 Sargı direnci”

      P 1.3

      Akım düzeltme faktörü

      “P 1.3 Akım düzeltme faktörü”

      P 2.1

      Düşük kaldırma hızı ayarı

      “P 2.1 Düşük kaldırma hızı ayarı”

      P 2.2

      Yüksek kaldırma hızı ayarı

      “P 2.2 Yüksek kaldırma hızı ayarı”

      P 2.3

      Test yükü ile ayar (Teach-in fonksiyonu)

      “P 2.3 Test yükü ile ayar (Teach‑in fonksiyonu)”

      P 2.4

      Cihaz teşhisi

      “P 2.4 Cihaz teşhisi”

      P 3.0

      t olarak

      Ağırlık göstergesi

      “P 3.0 Ağırlık göstergesi”

      P 3.1

      kW olarak

      Dönen alan gücü

      “P 3.1 Dönen alan gücü”

      P 3.2

      t olarak

      Aşırı yüke karşı emniyet tertibatı devre dışı iken ağırlık göstergesi

      “P 3.2 Aşırı yüke karşı emniyet tertibatı devre dışıyken ağırlık göstergesi”

      P 3.3

      A olarak

      Motor akımı

      “P 3.3 Motor akımı”

      P 3.4

      V olarak

      Şebeke gerilimi

      “P 3.4 Şebeke gerilimi”

      P 3.41

      Şebeke gerilimi analizi

      “P 3.41 Şebeke gerilimi analizi”

      P 4.0

      %0  − %110

      Yüke bağlı anahtarlama noktası

      “P 4.0 Yüke bağlı anahtarlama noktası”

      P 4.1

      %0  − %110

      Kaldırma tertibatı 1 aşırı yüke karşı emniyet tertibatının anahtarlama noktası

      “P 4.1 Kaldırma tertibatı 1 aşırı yüke karşı emniyet tertibatının anahtarlama noktası”

      P 4.2

      %0  − %110

      Yüke bağlı ikinci anahtarlama noktası

      “P 4.2 Yüke bağlı ikinci anahtarlama noktası”

      P 4.3

      İşlevsiz

      P 4.4

      0, 1, 2

      İkiz kaldırma tertibatında işletim

      “P 4.4 İkiz kaldırma tertibatlarında işletim”

      P 5.0

      300 ms – 460 ms

      Ölçüm süresinin uzatılması

      “P 5.0 Ölçüm süresinin uzatılması”

      P 5.01

      20 − 255

      "Hızlı yük artışı" hassasiyeti

      “P 5.01 "Hızlı yük artışı" hassasiyeti”

      P 5.1

      Saat olarak

      Teorik kullanım süresi

      “P 5.1 Teorik kullanım süresi”

      P 5.2

      Saat olarak

      Yük kolektifi belleğinin okunması

      “P 5.2 Yük kolektifi belleği”

      P 5.3

      İlk devreye almadan önceki kontrol muayenesi sırasında test

      “P 5.3 İlk devreye almadan önceki kontrol muayenesi sırasında test”

      P 5.4

      12 – 30

      Darbeli yol verme sayacı

      “P 5.4 Darbeli yol verme sayacı”

      P 5.5

      Tüm değerlerin silinmesi

      “P 5.5 Değerlerin silinmesi”

      P 6.1

      Saat olarak

      Başlangıç değeri girişi

      “P 6.1 Başlangıç değeri”

      P 6.2

      Saat olarak

      Gerçek kullanım süresi S

      “P 6.2 Gerçek kullanım süresi S”

      P 6.3

      Saat olarak

      Toplam işletim saati Ti

      “P 6.3 Toplam işletim saati Ti”

      P 6.4

      Saat olarak

      Teorik kullanım süresi girişi

      “P 6.4 Teorik kullanım süresi girişi”

      P 6.5

      Yük kolektifi belleğinin silinmesi

      “P 6.5 Değerlerin silinmesi (yük kolektifi belleği dahil)”

      P 7.0

      Parametre seviyesi 3'e erişim

      “P 7.0 Parametre seviyesi 3 için parola girişi”

      P 9.9

      Parametre seviyesinden çıkılması

      “P 9.9 Parametre seviyesinden çıkılması”

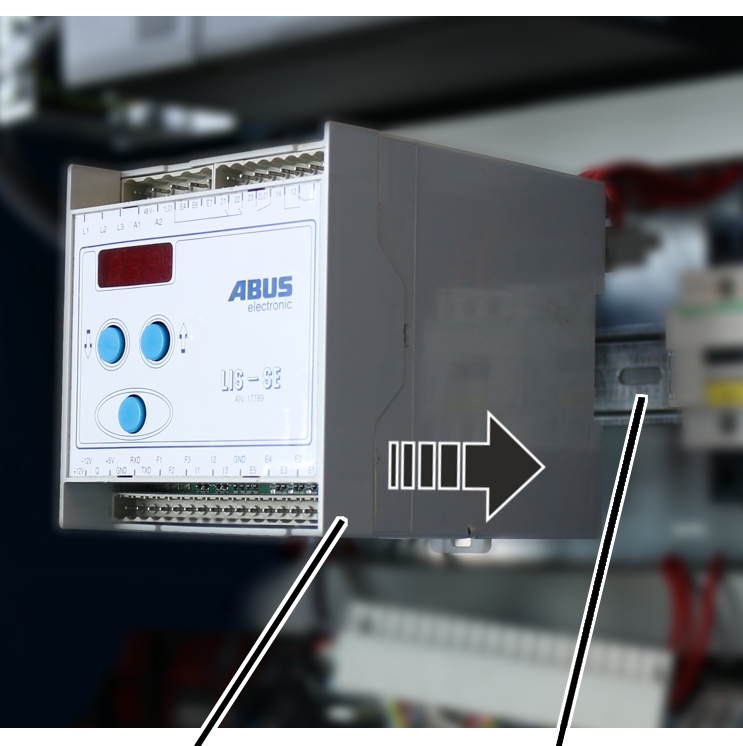

      Montaj ve bağlantı

      Kullanımdan önce, vinçte çalışan herkes için geçerlidir.

      Vinç işleticisi firma, işletmeye alma işleminden sorumlu personelin belirlenmesinden ve bu personelin yeterli vasıflara sahip olmasından sorumludur.

      Vasıflı personele örnekler:

      • Meslek eğitimi sonucu, makine yapımına ve vinçlerin elektrik bağlantılarına ilişkin geniş kapsamlı bilgilere sahip olan kişiler.
      • Vinçlerin işletimi, montajı ve bakımı konularında yeterli tecrübeye sahip olan kişiler.
      • İlgili ülkede geçerli olan tekniğe ilişkin kurallar, yönetmelikler ve güvenlik talimatları hakkında geniş kapsamlı bilgilere sahip olan kişiler.
      • ABUS tarafından düzenli olarak kurs verilmiş kişiler.

      Yetkili olmayan personel tarafından veya usulüne uygun olmayan şekilde yapılan devreye alma işlemi sonucu oluşan hasarlar için ABUS, sorumluluk üstlenmez.

      ABUS, devreye alma işleminin ABUS montaj ekiplerine yaptırılmasını tavsiye eder.

      Vincin LIS-SE'ye bağlanması

      1. Bağlantı şemasına göre bağlayın.

      Fabrika ayarının kontrol edilmesi

      1. Test yükünü kaldırın.
      2. LIS-SE'de P 3.0 parametresinde gösterilen değeri test yükü ile karşılaştırın.

      Sapma %10'u aşarsa ilgili parametreler ayarlanmalıdır!

      Bu durumda test yükü (Teach-in fonksiyonu) ile ayar gereklidir. Bkz. “P 2.3 Test yükü ile ayar (Teach‑in fonksiyonu)”.

      LIS-SE'nin okunması ve ayarlanması

      LIS-SE önceden ayarlanmamışsa veya ayarların değiştirilmesi gerekiyorsa uygun parametreler ayarlanmalıdır.

      P 0.0 Maksimum yük taşıma kapasitesi

      Bu parametreye vincin maksimum yük taşıma kapasitesi girilir.

      Ancak bu, LIS'nin değerlendirilmesini etkilemediği için burada ayar yapılmasına gerek yoktur.

      1. Ok düğmeleriyle P 0.0 parametresini seçin.
      2. Enter düğmesine kısa basın.
      • Parametre açılır.
      1. Ok düğmeleriyle vincin maksimum yük taşıma kapasitesini girin.
      2. Enter düğmesine kısa basın.
      • Değer kaydedildi.

      P 0.1 Kaldırma tertibatı 1 maksimum yük taşıma kapasitesi

      Bu parametre ile kaldırma tertibatının maksimum yük taşıma kapasitesi girilir.

      10 tona kadar olan aralıkta maksimum yük taşıma kapasitesi 100 kg'lık adımlar halinde ayarlanabilir. 10 t'un üzerindeki aralıkta maksimum yük taşıma kapasitesi 500 kg'lık adımlar halinde, 20 t'un üzerindeki aralıkta ise 1 t'luk adımlar halinde ayarlanabilir.

      1. Ok düğmeleriyle P 0.1 parametresini seçin.
      2. Enter düğmesine kısa basın.
      • Parametre açılır.
      1. Kaldırma tertibatının maksimum yük taşıma kapasitesini ok düğmeleriyle girin.
      2. Enter düğmesine kısa basın.
      • Değer kaydedildi.

      P 1.1 Motor tipi

      Motor tipi bu parametrede ayarlanır. ABUS motorları için ilerleyen sayfalarda ilgili motor tipinin okunabileceği tablolar bulunmaktadır. İlgili numara parametrede seçilebilir.

      1. Ok düğmeleriyle P 1.1 parametresini seçin.
      2. Enter düğmesine kısa basın.
      • Parametre açılır.
      1. Aşağıdaki tablolara göre motor tipini seçin.
      2. Ok düğmelerini kullanarak motor tipinin ilgili numarasını seçin.
      3. Enter düğmesine kısa basın.
      • Değer kaydedildi.

      Uyarı

      Tablodan bir motor tipi seçildiğinde, P 1.2 ve P 1.3 parametrelerinin ayarlanmasına gerek yoktur. Bunlar daha sonra otomatik olarak ayarlanır.

      Motor tipi tabloda görünmüyorsa veya 0 rakamına karşılık geliyorsa:

      1. Numara olarak 0 seçin.
      2. P 1.2 ve P 1.3 parametrelerini ayarlayın. Bkz. “P 1.2 Sargı direnci”.

      Gerilim aralığı 3 için motor tipi seçimi (yıldız bağlantı):

      380 V – 415 V, 50 Hz // 440 V – 480 V, 60 Hz

      Kaldırma motoru

      Akım trafosu modülü

      Kaldırma tertibatı

      Motor tipi

      P1.1 girişi

      P [kW]

      50 Hz 12/2 kutuplu

      IN [A]

      12/2 kutuplu

      R [Ohm olarak]

      P1.2 girişi

      Ölçüm aralığı

      IN [A]

      Düzeltme faktörü P 1.3

      Ürün numarası

      Harici motor

      0

      Tip etiketine bakın

      ölçüm

      Anma akımına göre akım trafosu modülünü seçin ve ilgili akım trafosu modülünün düzeltme faktörünü girin.

      GM800 L.4

      1

      0,28/1,9

      1,8/5,0

      28,2/4,06

      I

      8

      306

      9743

      GM800 H.4

      2

      0,45/3,2

      3,1/7,2

      21,0/2,16

      I

      8

      306

      9743

      GM800 U.4

      0

      0,55/4,0

      4,0/8,5

      17,6/1,76

      I

      8

      306

      9743

      GM1000 L.6

      3

      0,45/3,0

      2,4/7,7

      18,6/2,16

      I

      8

      306

      9743

      GM1000 H.6

      4

      0,8/4,9

      4,4/11,2

      11,2/1,3

      II

      16

      613

      9744

      GM1000 U.6

      0

      0,9/6,0

      4,6/13

      10,2/1,05

      II

      16

      613

      9744

      GM2000 L.3

      5

      0,8/4,9

      4,4/11,2

      11,2/1,3

      II

      16

      613

      9744

      GM2000 H.3

      6

      1,1/7,6

      5,1/15,9

      8,65/0,79

      II

      16

      613

      9744

      GM3000 L.4

      7

      1,2/7,4

      5,6/15,3

      10,4/1,0

      II

      16

      613

      9744

      GM3000 H.4

      8

      1,9/12,3

      8,2/22,9

      6,65/0,51

      III

      23

      873

      9745

      GM5000 L.3

      9

      1,9/12,3

      8,2/22,9

      6,65/0,51

      III

      23

      873

      9745

      GM5000 H.3

      10

      2,9/18,8

      12,2/34

      3,97/0,27

      IV

      36

      1381

      9746

      GM6000 L

      11

      2,9/18,8

      12,2/34

      3,97/0,27

      IV

      36

      1381

      9746

      GM7000 L

      13

      2,4/16

      11/29,5

      4,48/0,42

      IV

      36

      1381

      9746

      GM7000 H

      14

      4,8/32

      22/59

      2,24/0,212

      V

      60

      2344

      9747

      GM7000 M

      15

      3/20

      13,5/39,5

      3,97/0,27

      IV

      36

      1381

      9746

      GM7000 U

      16

      6/40

      27/79

      1,99/0,135

      VI

      136

      5169

      19682

      GM1000 H

      17

      0,8/4,9

      4,4/11,2

      8,5/1,3

      II

      16

      613

      9744

      Gerilim aralığı 3'te motor tipi seçimi (üçgen bağlantı):

      220 V – 240 V, 50 Hz // 255 V – 280 V, 60 Hz

      Kaldırma motoru

      Akım trafosu modülü

      Kaldırma tertibatı

      Motor tipi

      P1.1 girişi

      P [kW]

      50 Hz 12/2 kutuplu

      IN [A]

      12/2 kutuplu

      R [Ohm olarak]

      P1.2 girişi

      Ölçüm aralığı

      IN [A]

      Düzeltme faktörü P 1.3

      Ürün numarası

      Harici motor

      0

      Tip etiketine bakın

      ölçüm

      Anma akımına göre akım trafosu modülünü seçin ve ilgili akım trafosu modülünün düzeltme faktörünü girin.

      GM800 L.4

      0

      0,28/1,9

      3,1/8,7

      4,7/0,677

      I

      8

      306

      9743

      GM800 H.4

      0

      0,45/3,2

      5,4/12,5

      7/0,72

      II

      16

      613

      9744

      GM800 U.4

      0

      0,55/4,0

      6,9/14,7

      5,86/0,585

      II

      16

      613

      9744

      GM1000 L.6

      0

      0,45/3,0

      4,2/12,8

      6,15/0,707

      II

      16

      613

      9744

      GM1000 H.6

      0

      0,8/4,9

      7,6/19,4

      3,70/0,43

      III

      23

      873

      9745

      GM1000 U.6

      0

      0,9/6,0

      8,0/22,5

      3,4/0,35

      III

      23

      873

      9745

      GM2000 L.3

      0

      0,8/4,9

      7,6/19,4

      3,70/0,43

      III

      23

      873

      9745

      GM2000 H.3

      0

      1,1/7,6

      8,8/27,5

      2,9/0,26

      IV

      36

      1381

      9746

      GM3000 L.4

      0

      1,2/7,4

      9,7/26,5

      3,45/0,33

      IV

      36

      1381

      9746

      GM3000 H.4

      0

      1,9/12,3

      14,2/39,7

      22,2/0,17

      IV

      36

      1381

      9746

      GM5000 L.3

      0

      1,9/12,3

      14,2/39,7

      2,22/0,17

      IV

      36

      1381

      9746

      GM5000 H.3

      0

      2,9/18,8

      21,1/59

      1,31/0,09

      V

      60

      2344

      9747

      GM6000 L

      0

      2,9/18,8

      21,1/59

      1,31/0,09

      V

      60

      2344

      9747

      GM7000 L

      0

      2,4/16

      19,1/51

      1,49/0,141

      V

      60

      2344

      9747

      GM7000 H

      0

      4,8/32

      38,2/102

      0,745/0,07

      VI

      136

      5169

      19682

      GM7000 M

      0

      3/20

      23,4/69

      1,31/0,09

      VI

      136

      5169

      19682

      GM7000 U

      0

      6/40

      46,8/138

      0,44/0,045

      VI

      136

      5169

      19682

      Gerilim aralığı 5 için motor tipi seçimi (yıldız bağlantı):

      460 V – 500 V, 50 Hz // 550 V – 600 V, 60 Hz

      Kaldırma motoru

      Akım trafosu modülü

      Kaldırma tertibatı

      Motor tipi

      P1.1 girişi

      P [kW]

      50 Hz 12/2 kutuplu

      IN [A]

      12/2 kutuplu

      R [Ohm olarak]

      P1.2 girişi

      Ölçüm aralığı

      IN [A]

      Düzeltme faktörü P 1.3

      Ürün numarası

      Harici motor

      0

      Tip etiketine bakın

      ölçüm

      Anma akımına göre akım trafosu modülünü seçin ve ilgili akım trafosu modülünün düzeltme faktörünü girin.

      GM800 L.4

      0

      0,28/1,9

      1,5/4,1

      20,3/2,9

      I

      8

      306

      9743

      GM800 H.4

      0

      0,45/3,2

      2,6/6

      25,4/2,59

      I

      8

      306

      9743

      GM800 U.4

      0

      0,55/4,0

      3,3/7,1

      26,1/2,5

      I

      8

      306

      9743

      GM1000 L.6

      0

      0,45/3,0

      2,6/6,2

      26,8/3,07

      I

      8

      306

      9743

      GM1000 H.6

      0

      0,8/4,9

      3,7/9,3

      15,45/1,94

      II

      16

      613

      9744

      GM1000 U.6

      0

      0,9/6,0

      3,8/10,8

      15,5/1,32

      II

      16

      613

      9744

      GM2000 L.3

      0

      0,8/4,9

      3,7/9,3

      15,45/1,97

      II

      16

      613

      9744

      GM2000 H.3

      0

      1,1/7,6

      4,3/13,3

      12,5/1,14

      II

      16

      613

      9744

      GM3000 L.4

      0

      1,2/7,4

      4,7/12,7

      15,8/1,46

      II

      16

      613

      9744

      GM3000 H.4

      0

      1,9/12,3

      6,8/19,1

      9,15/0,67

      III

      23

      873

      9745

      GM5000 L.3

      0

      1,9/12,3

      6,8/19,1

      9,15/0,67

      III

      23

      873

      9745

      GM5000 H.3

      0

      2,9/18,8

      10,2/28,3

      5,6/0,414

      IV

      36

      1381

      9746

      GM6000 L 3

      0

      2,9/18,8

      10,2/28,3

      5,6/0,414

      IV

      36

      1381

      9746

      GM7000 L

      0

      2,4/16

      9,2/24,6

      6,15/0,64

      IV

      36

      1381

      9746

      GM7000 H

      0

      4,8/32

      18,4/49,2

      3,075/0,32

      V

      60

      2344

      9747

      GM7000 M

      0

      3/20

      11,3/33

      5,6/0,414

      IV

      36

      1381

      9746

      GM7000 U

      0

      6/40

      22/66

      2,8/0,207

      V

      60

      2344

      9747

      Gerilim aralığı 1 için motor tipi seçimi (yıldız bağlantı):

      300 V – 335 V, 50 Hz // 360 V – 400 V, 60 Hz

      Kaldırma motoru

      Akım trafosu modülü

      Kaldırma tertibatı

      Motor tipi

      P1.1 girişi

      P [kW]

      50 Hz 12/2 kutuplu

      I [A]

      12/2 kutuplu

      R [Ohm olarak]

      P1.2 girişi

      Ölçüm aralığı

      IN [A]

      Düzeltme faktörü P 1.3

      Ürün numarası

      Harici motor

      0

      Tip etiketine bakın

      ölçüm

      Anma akımına göre akım trafosu modülünü seçin ve ilgili akım trafosu modülünün düzeltme faktörünü girin.

      GM800 L.4

      0

      0,34/2,3

      2,3/8,3

      8,9/1,28

      I

      8

      306

      9743

      GM800 H.4

      0

      0,54/3,8

      3,9/9,1

      13,3/1,35

      II

      16

      613

      9744

      GM800 U.4

      0

      0,66/4,8

      5,0/10,7

      11,1/1,08

      II

      16

      613

      9744

      GM1000 L.6

      0

      0,54/3,6

      3/9,3

      11,7/1,34

      II

      16

      613

      9744

      GM1000 H.6

      0

      0,96/5,9

      5,5/14

      7,08/0,82

      II

      16

      613

      9744

      GM1000 U.6

      0

      1,1/7,2

      5,8/16,4

      6,37/0,59

      II

      16

      613

      9744

      GM2000 L.3

      0

      0,96/5,9

      5,5/14

      7,08/0,82

      II

      16

      613

      9744

      GM2000 H.3

      0

      1,3/9,1

      6,4/20

      5,47/0,5

      III

      23

      873

      9745

      GM3000 L.4

      0

      1,44/8,9

      6,7/18,3

      6,65/0,59

      III

      23

      873

      9745

      GM3000 H.4

      0

      2,3/14,8

      9,8/27,5

      4,09/0,34

      IV

      36

      1381

      9746

      GM5000 L.3

      0

      2,3/14,8

      9,8/27,5

      4,09/0,34

      IV

      36

      1381

      9746

      GM5000 H.3

      0

      3,5/22,6

      15,3/43

      2,6/0,15

      V

      60

      2344

      9747

      GM6000 L 3

      0

      3,5/22,6

      15,3/43

      2,6/0,15

      V

      60

      2344

      9747

      GM7000 L

      0

      2,9/19,2

      11,6/31

      2,79/0,268

      IV

      36

      1381

      9746

      GM7000 H

      0

      5,8/38,4

      23,2/62

      1,4/0,134

      V

      60

      2344

      9747

      GM7000 M

      0

      3,6/24

      14,2/42

      2,6/0,15

      V

      60

      2344

      9747

      GM7000 U

      0

      7,2/48

      28,4/84

      1,3/0,075

      VI

      136

      5169

      19682

      Gerilim aralığı 1'te motor tipi seçimi (üçgen bağlantı):

      175 V – 195 V, 50 Hz // 208 V – 230 V, 60 Hz

      Kaldırma motoru

      Akım trafosu modülü

      Kaldırma tertibatı

      Motor tipi

      P1.1 girişi

      P [kW]

      50 Hz 12/2 kutuplu

      IN [A]

      12/2 kutuplu

      R [Ohm olarak]

      P1.2 girişi

      Ölçüm aralığı

      IN [A]

      Düzeltme faktörü p 1.3

      Ürün numarası

      Harici motor

      0

      Tip etiketine bakın

      ölçüm

      Anma akımına göre akım trafosu modülünü seçin ve ilgili akım trafosu modülünün düzeltme faktörünü girin.

      GM800 L.4

      0

      0,34/2,3

      4/10,9

      2,95/0,42

      II

      16

      613

      9744

      GM800 H.4

      0

      0,54/3,8

      6,7/15,7

      4,4/0,45

      II

      16

      613

      9744

      GM800 U.4

      0

      0,66/4,8

      8,7/18,5

      3,7/0,36

      III

      23

      873

      9745

      GM1000 L.6

      0

      0,54/3,6

      5,2/16

      3,88/0,44

      II

      16

      613

      9744

      GM1000 H.6

      0

      0,96/5,9

      9,5/24,2

      2,33/0,27

      III

      23

      873

      9745

      GM1000 U.6

      0

      1,1/7,2

      10,0/28,3

      2,13/0,20

      IV

      36

      1381

      9746

      GM2000 L.3

      0

      0,96/5,9

      9,5/24,2

      2,33/0,27

      III

      23

      873

      9745

      GM2000 H.3

      0

      1,3/9,1

      11,1/35

      1,80/0,166

      IV

      36

      1381

      9746

      GM3000 L.4

      0

      1,44/8,9

      11,6/31,7

      2,22/0,196

      IV

      36

      1381

      9746

      GM3000 H.4

      0

      2,3/14,8

      17/47,6

      1,366/0,114

      V

      60

      2344

      9747

      GM5000 L.3

      0

      2,3/14,8

      17/47,6

      1,366/0,114

      V

      60

      2344

      9747

      GM5000 H.3

      0

      3,5/22,6

      26,5/74

      0,866/0,05

      VI

      136

      5169

      GM6000 L 3

      0

      3,5/22,6

      26,5/74

      0,866/0,05

      VI

      136

      5169

      GM7000 L

      0

      2,9/19,2

      20,1/54

      0,93/0,09

      V

      60

      2344

      9747

      GM7000 H

      0

      5,8/38,4

      40,2/108

      0,465/0,045

      VI

      136

      5169

      19682

      GM7000 M

      0

      3,6/24

      25/73

      0,866/0,05

      VI

      136

      5169

      19682

      GM7000 U

      0

      7,2/48

      50/146

      0,433/0,025

      VI

      136

      5169

      19682

      P 1.2 Sargı direnci

      Bu parametre ile, yüksek ve düşük kaldırma hızı için sargının Ohm direnci girilir. Sargı direnci [Ohm cinsinden] doğrudan motor üzerinde veya K23 kontaktörü üzerindeki merkezi kontrol ünitesinde ölçülür.

      Parametrelerin açılması/okunması:

      1. Ok düğmeleriyle P 1.2 parametresini seçin.
      2. Enter düğmesine kısa basın.
      • Parametre açılır.
      • Düşük kaldırma hızında sargı direncinin değeri görüntülenir.
      1. Enter düğmesine kısa basın.
      • Yüksek kaldırma hızında sargı direncinin değeri görüntülenir.
      1. Enter düğmesine kısa basın.
      • Göstergede "└ - -" gösterilir.
      1. Enter düğmesine kısa basın.
      • Parametre P 1.2 gösterilir.

      Parametrelerin ayarlanması:

      1. Ok düğmeleriyle P 1.2 parametresini seçin.
      2. Enter düğmesine kısa basın.
      • Parametre açılır.
      • Düşük kaldırma hızında sargı direncinin mevcut değeri görüntülenir.
      1. Enter düğmesine kısa basın.
      • Yüksek kaldırma hızında sargı direncinin mevcut değeri gösterilir.
      1. Enter düğmesine kısa basın.
      • Göstergede "└ - -" gösterilir.
      1. Göstergede "Code" görünene kadar Enter düğmesine basın.
      2. Enter düğmesine uzun basın.
      3. Kod 1443 girin.
      4. Enter düğmesine kısa basın.
      5. Ok düğmelerini kullanarak düşük kaldırma hızı için sargının ilk değerini [Ohm cinsinden] girin.
      6. Enter düğmesine kısa basın.
      7. Ok düğmelerini kullanarak yüksek kaldırma hızı için sargının ikinci değerini [Ohm cinsinden] girin.
      8. Enter düğmesine kısa basın.
      • Değerler kaydedildi.

      P 1.3 Akım düzeltme faktörü

      Bu parametre ile ABUS'un akım trafosu modüllerinin düzeltme faktörü girilir. Değerler için aşağıdaki tabloya bakın.

      Ölçüm aralığı

      IN [A] Akım trafosu modülü

      Düzeltme faktörü

      Ürün numarası

      0

      3

      0115

      19683

      I

      8

      0306

      9743

      II

      16

      0613

      9744

      III

      23

      0873

      9745

      IV

      36

      1381

      9746

      V

      60

      2344

      9747

      VI

      136

      5169

      19682
      1. Ok düğmeleriyle P 1.3 parametresini seçin.
      2. Enter düğmesine kısa basın.
      • Parametre açılır.
      • Güncel değer gösterilir.
      1. Enter düğmesine uzun basın.
      2. Ok düğmeleriyle tablodaki değeri girin.
      3. Enter düğmesine kısa basın.
      • Değer kaydedildi.

      P 2.1 Düşük kaldırma hızı ayarı

      Bu parametre ile düşük kaldırma hızına ait kayıtlı değerler okunabilir veya yeni değerler girilebilir.

      Gösterge

      Sayı

      Anlamı

      Last

      -1-

      Düşük kaldırma hızında yük kancası boşken test yükü.

      Po-r

      -1-

      Düşük kaldırma hızında yük kancası boşken dönen alan gücü

      Last

      -2-

      Düşük kaldırma hızında test yükü

      Po-r

      -2-

      Düşük kaldırma hızında test yükü varken dönen alan gücü.

      Değerlerin okunması:

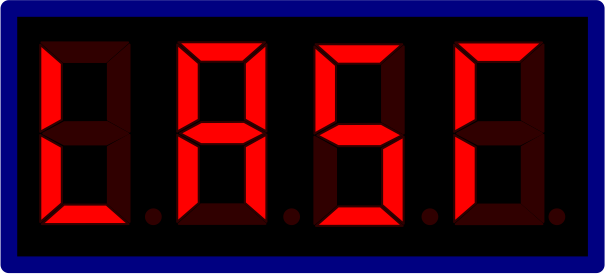

      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\LAST.png
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\-1-.png
      1. Ok düğmeleriyle P 2.1 parametresini seçin.
      2. Enter düğmesine kısa basın.
      • Göstergede "Last" ve ardından "-1-" gösterilir.
      1. Enter düğmesine kısa basın.
      • "Last -1-" için kayıtlı değer gösterilir.
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Po-r.png
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\-1-.png
      1. Enter düğmesine kısa basın.
      • Göstergede "Po-r" ve ardından "-1-" gösterilir.
      1. Enter düğmesine kısa basın.
      • "Po-r -1-" için kayıtlı değer gösterilir.
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\LAST.png

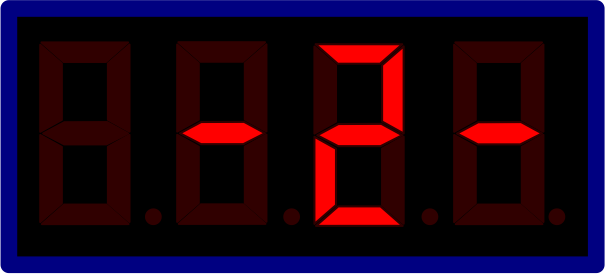

      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\-2-.png
      1. Enter düğmesine kısa basın.
      • Göstergede "Last" ve ardından "-2-" gösterilir.
      1. Enter düğmesine kısa basın.
      • "Last -2-" için kayıtlı değer gösterilir.

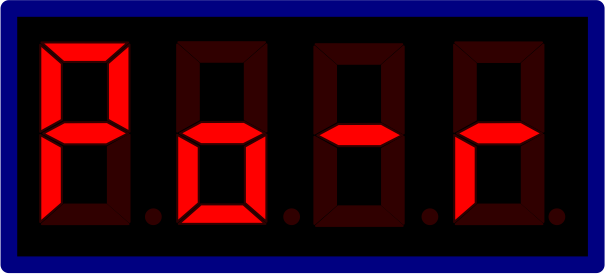

      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Po-r.png
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\-2-.png
      1. Enter düğmesine kısa basın.
      • Göstergede "Po-r" ve ardından "-2-" gösterilir.
      1. Enter düğmesine kısa basın.
      • "Po-r -2-" için kayıtlı değer gösterilir.

      Değerlerin girilmesi:

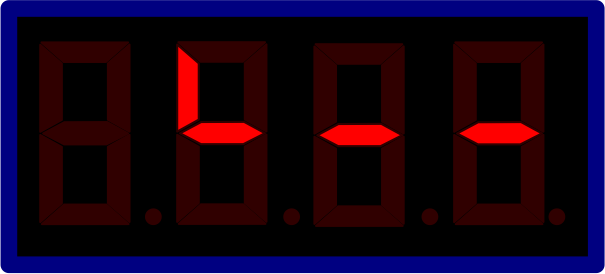

      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\L_ _ _.png
      1. Ok düğmeleriyle P 2.1 parametresini seçin.
      2. "└ - -" gösterilene kadar peş peşe Enter düğmesine basın.
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Display-Code 3.png
      1. Göstergede "Code" görünene kadar Enter düğmesine basın.
      2. Enter düğmesine uzun basın.
      3. Kod 1443 girin.
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\LAST.png
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\-1-.png
      1. Enter düğmesine kısa basın.
      • Göstergede "Last" ve ardından "-1-" gösterilir.
      1. Enter düğmesine kısa basın.
      2. Ok düğmeleriyle "Last -1-" için istediğiniz değeri girin.
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Po-r.png
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\-1-.png
      1. Enter düğmesine kısa basın.
      • Göstergede "Po-r" ve ardından "-1-" gösterilir.
      1. Enter düğmesine kısa basın.
      2. Ok düğmeleriyle "Po-r -1-" için istediğiniz değeri girin.
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\LAST.png
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\-2-.png
      1. Enter düğmesine kısa basın.
      • Göstergede "Last" ve ardından "-2-" gösterilir.
      1. Enter düğmesine kısa basın.
      2. Ok düğmeleriyle "Last -2-" için istediğiniz değeri girin.
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Po-r.png
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\-2-.png
      1. Enter düğmesine kısa basın.
      • Göstergede "Po-r" ve ardından "-2-" gösterilir.
      1. Enter düğmesine kısa basın.
      2. Ok düğmeleriyle "Po-r -2-" için istediğiniz değeri girin.
      3. Enter düğmesine kısa basın.
      • P 2.1 görüntülenir ve değerler kaydedildi.

      P 2.2 Yüksek kaldırma hızı ayarı

      Bu parametre altında yüksek kaldırma hızına ait kayıtlı değerler okunabilir veya yeni değerler girilebilir.

      Gösterge

      Sayı

      Anlamı

      Last

      -1-

      Yüksek kaldırma hızında yük kancası boşken test yükü.

      Po-r

      -1-

      Yüksek kaldırma hızında yük kancası boşken dönen alan gücü.

      Last

      -2-

      Yüksek kaldırma hızında test yükü.

      Po-r

      -2-

      Yüksek kaldırma hızında test yükü varken dönen alan gücü.

      Değerlerin okunması:

      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\LAST.png
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\-1-.png
      1. Ok düğmeleriyle P 2.2 parametresini seçin.
      2. Enter düğmesine kısa basın.
      • Göstergede "Last" ve ardından "-1-" gösterilir.
      1. Enter düğmesine kısa basın.
      • "Last -1-" için kayıtlı değer gösterilir.
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Po-r.png
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\-1-.png
      1. Enter düğmesine kısa basın.
      • Göstergede "Po-r" ve ardından "-1-" gösterilir.
      1. Enter düğmesine kısa basın.
      • "Po-r -1-" için kayıtlı değer gösterilir.
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\LAST.png
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\-2-.png
      1. Enter düğmesine kısa basın.
      2. Göstergede "Last" ve ardından "-2-" gösterilir.
      3. Enter düğmesine kısa basın.
      • "Last -2-" için kayıtlı değer gösterilir.
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Po-r.png
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\-2-.png
      1. Enter düğmesine kısa basın.
      • Göstergede "Po-r" ve ardından "-2-" gösterilir.
      1. Enter düğmesine kısa basın.
      • "Po-r -2-" için kayıtlı değer gösterilir.

      Değerlerin girilmesi:

      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\L_ _ _.png
      1. Ok düğmeleriyle P 2.2 parametresini seçin.
      2. "└ - -" gösterilene kadar peş peşe Enter düğmesine basın.
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Display-Code 3.png
      1. Göstergede "Code" görünene kadar Enter düğmesine basın.
      2. Enter düğmesine uzun basın.
      3. Kod 1443 girin.
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\LAST.png
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\-1-.png
      1. Enter düğmesine kısa basın.
      • Göstergede "Last" ve ardından "-1-" gösterilir.
      1. Enter düğmesine kısa basın.
      2. Ok düğmeleriyle "Last -1-" için istediğiniz değeri girin.
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Po-r.png
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\-1-.png
      1. Enter düğmesine kısa basın.
      • Göstergede "Po-r" ve ardından "-1-" gösterilir.
      1. Enter düğmesine kısa basın.
      2. Ok düğmeleriyle "Po-r -1-" için istediğiniz değeri girin.
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\LAST.png
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\-2-.png
      1. Enter düğmesine kısa basın.
      • Göstergede "Last" ve ardından "-2-" gösterilir.
      1. Enter düğmesine kısa basın.
      2. Ok düğmeleriyle "Last -2-" için istediğiniz değeri girin.
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Po-r.png
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\-2-.png
      1. Enter düğmesine kısa basın.
      • Göstergede "Po-r" ve ardından "-2-" gösterilir.
      1. Enter düğmesine kısa basın.
      2. Ok düğmeleriyle "Po-r -2-" için istediğiniz değeri girin.
      3. Enter düğmesine kısa basın.
      • P 2.2 görüntülenir ve değerler kaydedildi.

      P 2.3 Test yükü ile ayar (Teach‑in fonksiyonu)

      Bu parametre ile, tanımlanmış bir süreçten sonra hem düşük hem de yüksek kaldırma hızı için dönen alan gücü kaydedilir. Süreç iki adımda gerçekleşir. İlk adımda dönen alan gücünün ölçümü boş bir yük kancasıyla, ikinci adımda ise bir test yüküyle gerçekleştirilir. LIS-SE bundan, daha sonraki çalışmada dönen alan gücünden mevcut yükün hesaplandığı orantısal bir fonksiyonu (yük doğrusu) hesaplar.

      Sonraki tüm adımlar eksiksiz olarak gerçekleştirilmelidir, aksi takdirde ayar tamamlanmaz ve hata iletileri görüntülenir!

      Uyarı

      Test yüküyle ayarlama yapmak için ağırlığı bilinen bir test yükü gereklidir. Test yükü, maksimum yük taşıma kapasitesinin %80'i değerinde olmalıdır!

      Test yükü maksimum yük taşıma kapasitesinin en az %40'ı olmalıdır. Maksimum yük taşıma kapasitesinin %40'ı ila %80'i arasında bir test yüküyle ayar yapılmışsa, bu durum kontrol kitabına not edilmelidir!

      Test yükü maksimum yük taşıma kapasitesine ne kadar yakınsa, yükün ağırlığı da o kadar doğru görüntülenir.

      İpucu

      Aşağıda çeşitli ölçümler yapılmıştır. Her ölçümden sonra yük kancası indirilebilir, böylece bir sonraki ölçüm için yeterli kaldırma yüksekliği sağlanır.

      Test yükünün değerinin girilmesi:

      1. Ok düğmeleriyle P 2.3 parametresini seçin.
      2. Enter düğmesine kısa basın
      • Parametre açılır.
      • Yük gösterilir.
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Anzeige 0000.png
      1. "0.000" gösterilene kadar Enter düğmesine basın.
      2. Ok düğmeleriyle test yükünün değerini girin.

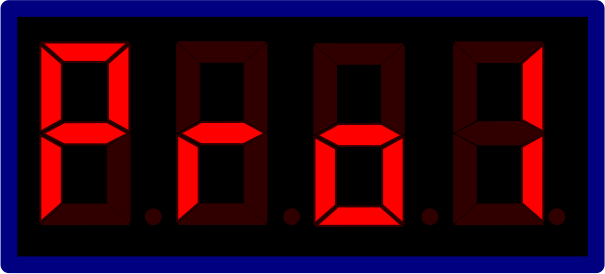

      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Pro1.png
      1. Enter düğmesine kısa basın.
      • LIS-SE'de "Pro1" gösterilir.

      Dönen alan gücünün test yükü olmadan ölçülmesi:

      1. Düşük kaldırma hızında, kaldırma motoru kendiliğinden kapanana kadar "Kaldırma" düğmesini basılı tutun.
      • Düşük kaldırma hızında dönen alan gücünün ölçümü gerçekleştirildi.
      • LIS-SE, değeri kaydetti.

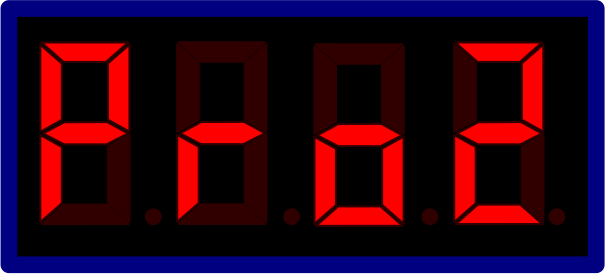

      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Pro2.png
      • Göstergede "Pro2" gösterilir.
      1. Yüksek kaldırma hızında, kaldırma motoru kendiliğinden kapanana kadar "Kaldırma" düğmesini basılı tutun.
      • Yüksek kaldırma hızında dönen alan gücünün ölçümü gerçekleştirildi.
      • LIS-SE, değeri kaydetti.

      Dönen alan gücünün test yükü ile ölçülmesi:

      1. Yük kancasını indirin.
      2. Test yükünü bağlayın.
      3. Test yükünü boşta durana kadar kaldırın.
      4. Acil Durdurma'yı en az 5 saniye basılı tutun.

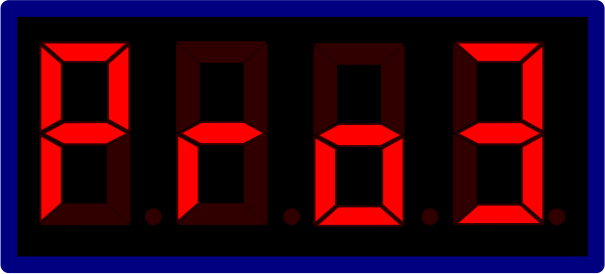

      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Pro3.png
      • LIS-SE'de "Pro3" gösterilir.
      1. Düşük kaldırma hızında, kaldırma motoru kendiliğinden kapanana kadar "Kaldırma" düğmesini basılı tutun.
      • Test yüküyle düşük kaldırma hızında dönen alan gücünün ölçümü gerçekleştirildi.
      • LIS-SE, değeri kaydetti.

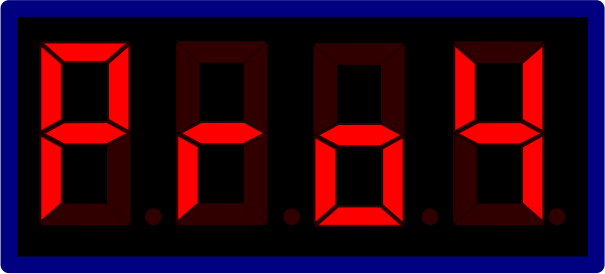

      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Pro4.png
      • LIS-SE'de "Pro4" gösterilir.
      1. Yüksek kaldırma hızında, kaldırma motoru kendiliğinden kapanana kadar "Kaldırma" düğmesini basılı tutun.
      • Test yükü ile yüksek kaldırma hızında dönen alan gücünün ölçümü gerçekleştirildi.
      • LIS-SE, değeri kaydetti.

      Uyarı

      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Anzeige 0000.png

      LIS-SE test yüküyle ölçüm moduna geçer ve göstergede 0.000 görüntülenir.

      Değerin kontrol edilmesi:

      1. Test yükünü kaldırın ve kaldırma motoru kendiliğinden kapanana kadar yüksek kaldırma hızında "Kaldırma" düğmesini basılı tutun.
      2. Test yükünü indirin.
      3. Test yükünün değerini LIS-SE'deki göstergeyle karşılaştırın.

      Değer ±%10'a kadar sapabilir. Aksi halde ölçümün tekrarlanması gerekir.

      1. Parametre seviyesini açın.
      2. Ayarları onaylamak için P 9.9 parametresiyle parametre seviyesinden çıkın.
      3. Ayarı sonlandırmak için yaklaşık 2 saniye boyunca “İndirme” düğmesine basın.
      • Teach-in fonksiyonu tamamlandı ve LIS-SE çalışmaya hazır.

      P 2.4 Cihaz teşhisi

      Bu parametre ile LIS-SE'nin röleleri manuel olarak değiştirilebilir. Ayrıca E1 ila E7 ve EA sinyal giriş bölümlerindeki kontrol sinyali kontrol edilebilir.

      Uyarı

      Parametre 3 bölüme ayrılır:

      • Sinyal çıkış bölümleri için röle testi
      • Yüke bağlı ikinci anahtarlama noktası testi
      • E1 – E7, EA sinyal giriş bölümlerinin testiBu parametre etkin olduğunda kaldırma tertibatı kalkmaz ve inmez!
      1. Ok düğmeleriyle P 2.4 parametresini seçin.
      2. Enter düğmesine kısa basın.
      • "Code" gösterilir.
      1. Enter düğmesine uzun basın.
      2. Kod 1443 girin.
      3. Enter düğmesine kısa basın.
      • Parametre açılır.
      1. Enter düğmesine basarak tablodaki müteakip anahtarlama noktalarını arka arkaya açın.

      Sinyal çıkış bölümü ve sinyal giriş bölümü röleleri, tablodaki farklı anahtarlama noktaları kullanılarak kontrol edilebilir. Yüke bağlı ikinci anahtarlama noktasının test edilmesi henüz mümkün değildir.

      Sinyal çıkış bölümleri için röle testi

      Anahtarlama kontaklarının durumu

      Ekran göstergesi

      Not

      Hata durumu göstergesi

      Test noktası

      Kaldırma

      İndirme

      Hızlı

      İzleme

      - - 0 -

      0

      0

      0

      0

      0001

      Tüm röleler dinlenme konumunda

      0000

      - - 1 -

      1

      0

      0

      0

      1000

      "Kaldırma" rölesi etkinleştirildi

      1001

      - - 2 -

      0

      1

      0

      0

      0100

      "İndirme" rölesi etkinleştirildi

      0101

      - - 3 -

      0

      0

      1

      1

      0011

      "Hızlı" rölesi etkinleştirildi

      0010

      Yüke bağlı ikinci anahtarlama noktası testi

      - - 4 -

      Yüke bağlı ikinci anahtarlama noktası testi: Şu anda etkin değil!

      - - 5 -

      E6/E2/E7/EA sinyal giriş bölümleri testi

      Sinyal giriş bölümlerinin durumu

      Ekran göstergesi

      Not

      Hata durumu göstergesi

      Test noktası

      E6

      E2

      E7

      EA

      - - 6 -

      0

      0

      0

      0

      4000

      Sinyal giriş bölümlerinde sinyal yok

      İzleme OK

      0000

      1

      0

      0

      0

      0001

      "Kaldırma" sinyal giriş bölümünde sinyal

      4000

      0

      1

      0

      0

      0020

      "İndirme" sinyal giriş bölümünde sinyal

      4000

      1

      0

      1

      1

      0301

      "Hızlı/Kaldırma" sinyal giriş bölümünde sinyal

      4000

      0

      1

      1

      1

      0320

      "Hızlı/İndirme" sinyal giriş bölümünde sinyal

      4000

      E5/E4/E3/E1 sinyal giriş bölümleri testi

      Sinyal giriş bölümlerinin durumu

      Ekran göstergesi

      Not

      Hata durumu göstergesi

      Test noktası

      E5

      E4

      E3

      E1

      - - 7 -

      E1 sinyal giriş bölümü etkin değil!

      E3 sinyal giriş bölümü etkin değil!

      0

      1

      0

      0

      0700

      E4 sinyal giriş bölümündeki sinyal değerlendirildi (opsiyonel – sadece iki kedi arabası birlikte işletildiğinde)

      0000

      1

      0

      0

      0

      8000

      E5 sinyal giriş bölümündeki sinyal değerlendirildi (opsiyonel – sadece iki kedi arabası birlikte işletildiğinde)

      0000

      P 3.0 Ağırlık göstergesi

      Bu parametrede kaldırılan son yükün değeri [t cinsinden] görüntülenir. Bu yalnızca motor çalışırken mümkündür. Motor kapatıldıktan sonra veya indirilirken son görüntülenen değer görüntülenmeye devam edilir. Tekrar kaldırıldığında ağırlık göstergesi güncellenir ve yükün o anki değerini gösterir. Dolayısıyla vinç bu parametrede işlevseldir ve kaldırma/indirme yapabilir.

      Bu parametrede aşırı yüke karşı emniyet tertibatı etkindir!

      1. Ok düğmeleriyle P 3.0 parametresini seçin.
      2. Enter düğmesine kısa basın.
      • Parametre açık ve göstergede dönüşümlü olarak ABUS ve 00.00 gösterilir.
      1. Yükü kaldırın.
      • Kaldırılan yükün mevcut değeri göstergede ABUS ile dönüşümlü olarak gösterilir.

      Daha sonra parametreden çıkmak için parametre seviyesi yeniden açılmalıdır:

      1. "Code" veya "P-nr" görünene kadar Enter düğmesine basın.
      1. Parametre seviyesini açın.
      2. P 9.9 üzerinden parametre seviyesinden çıkın.

      P 3.1 Dönen alan gücü

      Güncel olarak değerlendirilen dönen alan gücü [kW cinsinden] bu parametrede okunabilir. Ölçüm yalnızca motor "Kaldırma" işlevinde çalışırken gerçekleştirilebilir. Motor kapatıldıktan sonra, yeni bir ölçüm yapılana kadar son görüntülenen değer görüntülenir. Dolayısıyla vinç bu parametrede işlevseldir ve kaldırma/indirme yapabilir.

      Bu parametrede aşırı yüke karşı emniyet tertibatı devre dışıdır!

      1. Ok düğmeleriyle P 3.1 parametresini seçin.
      2. Enter düğmesine kısa basın.
      • Parametre açık ve güncel değer gösterilir.

      Daha sonra parametreden çıkmak için parametre seviyesi yeniden açılmalıdır:

      1. "Code" veya "P-nr" görünene kadar Enter düğmesine basın.
      1. Parametre seviyesini açın.
      2. P 9.9 üzerinden parametre seviyesinden çıkın.

      P 3.2 Aşırı yüke karşı emniyet tertibatı devre dışıyken ağırlık göstergesi

      P 3.0 parametresiyle aynıdır ancak aşırı yüke karşı emniyet tertibatı devre dışıdır! Kaldırılan yük yalnızca motor çalışırken ölçülebildiğinden, vinç bu parametrede hala işlevseldir ve kaldırabilir/indirebilir.

      1. Ok düğmeleriyle P 3.2 parametresini seçin.
      2. Enter düğmesine kısa basın.
      • Parametre açık ve göstergede dönüşümlü olarak ABUS ve 00.00 gösterilir.
      1. Yükü kaldırın.
      • Kaldırılan yükün mevcut değeri göstergede ABUS ile dönüşümlü olarak gösterilir.

      Daha sonra parametreden çıkmak için parametre seviyesi yeniden açılmalıdır:

      1. "Code" veya "P-nr" görünene kadar Enter düğmesine basın.
      1. Parametre seviyesini açın.
      2. P 9.9 üzerinden parametre seviyesinden çıkın.

      P 3.3 Motor akımı

      Bu parametre ile motor akımı [A cinsinden] okunabilir. Ölçüm yalnızca motor çalışırken yapılabilir. Motor kapatıldıktan sonra gösterge, yeni bir ölçüm alınana kadar ekranda kalır. Dolayısıyla vinç bu parametrede işlevseldir ve kaldırma/indirme yapabilir.

      1. Ok düğmeleriyle P 3.3 parametresini seçin.
      2. Enter düğmesine kısa basın.
      • Parametre açık ve göstergede 00.00 gösterilir.
      1. "Kaldırma" veya "İndirme" düğmesine basın.
      • Güncel değer gösterilir.

      Daha sonra parametreden çıkmak için parametre seviyesi yeniden açılmalıdır:

      1. "Code" veya "P-nr" görünene kadar Enter düğmesine basın.
      2. Parametre seviyesini açın.
      3. P 9.9 üzerinden parametre seviyesinden çıkın.

      P 3.4 Şebeke gerilimi

      Bu parametre ile şebeke gerilimi [V cinsinden] okunabilir. Motor kapatıldıktan sonra gösterge, yeni bir ölçüm alınana kadar ekranda kalır. Vinç bu parametrede işlevseldir ve kaldırma/indirme yapabilir.

      1. Ok düğmeleriyle P 3.4 parametresini seçin.
      2. Enter düğmesine kısa basın.
      • Parametre açık ve güncel değer gösterilir.

      Daha sonra parametreden çıkmak için parametre seviyesi yeniden açılmalıdır:

      1. "Code" veya "P-nr" görünene kadar Enter düğmesine basın.
      1. Parametre seviyesini açın.
      2. P 9.9 üzerinden parametre seviyesinden çıkın.

      P 3.41 Şebeke gerilimi analizi

      Bu parametre, yüksek kaldırma hızı başladığında şebeke gerilim eğrisinin basit ve hızlı teşhisi ve ölçümü için kullanılır. Ölçüm, motor çalışırken yapılır, dolayısıyla vinç bu parametrede işlevseldir ve kaldırma/indirme yapabilir.

      Ölçüm sırasında vinç, toplayıcı iletken kontağı üzerindeki gerilim düşüşünün de ölçülebilmesi için, toplayıcı iletken kontağına giden güç kaynağından mümkün olduğu kadar uzağa konumlandırılmalıdır.

      Şebeke geriliminin [V cinsinden] toplam 10 değeri ölçülür. Yüksek kaldırma hızı başladığında şebeke gerilimi her 50 ms'de bir ölçülür.

      1. Vinci, toplayıcı iletken kontağı beslemesinden mümkün olduğu kadar uzağa konumlandırın.
      2. Test yükünü bağlayın.
      1. Test yükünü 2 saniye boyunca yavaş kaldırma hızında kaldırın ve ardından en az 2 saniye boyunca yüksek kaldırma hızına geçin.
      1. Ok düğmeleriyle P 3.41 parametresini seçin.
      2. Enter düğmesine kısa basın.
      • Parametre açılır.
      • İlk değer gösterilir.
      1. Bir sonraki değere ulaşmak için kısaca Enter düğmesine basın.

      Değer

      1

      Yüksek kaldırma hızına geçmeden 50 ms önce yavaş kaldırma hızında ölçülen şebeke gerilimi.

      2

      Yavaş kaldırma hızından yüksek kaldırma hızına geçiş sırasında ölçülen şebeke gerilimi.

      3 ile 10 arası

      Daha sonra her 50 ms'de bir ölçülen şebeke gerilimi.

      Toplam şebeke gerilimi 400 V olduğunda ölçülen değerler veri sayfasına göre maksimum -%-6,5 farklılık gösterebilir. Bu değerlerin altına düşülmemelidir!

      Daha sonra parametreden çıkmak için parametre seviyesi yeniden açılmalıdır:

      1. "Code" veya "P-nr" görünene kadar Enter düğmesine basın.
      2. Parametre seviyesini açın.
      3. P 9.9 üzerinden parametre seviyesinden çıkın.
      4. Test yükünü indirin.

      P 4.0 Yüke bağlı anahtarlama noktası

      Bu parametrede yüke bağlı anahtarlama noktası maksimum yük taşıma kapasitesinin %0 ila %110'u aralığında ayarlanır. Değer %2'lik adımlar halinde ayarlanabilir.

      Yüke bağlı anahtarlama noktası, LIS-SE üzerindeki EA sinyal giriş bölümünün devreye alınmasıyla etkinleştirilir. Bu sayede örneğin bir çapraz kol anahtarıyla devreye alınan kısmi yük aralıkları (ana kirişin azaltılmış maksimum yük taşıma kapasitesi, örneğin kenarda) uygulanabilir.

      1. Ok düğmeleriyle P 4.0 parametresini seçin.
      2. Enter düğmesine kısa basın.
      3. Maksimum yük taşıma kapasitesinin %0 ila %110'u arasında bir değer ayarlayın.
      4. Enter düğmesine kısa basın.
      • Değer kaydedilir.

      P 4.1 Kaldırma tertibatı 1 aşırı yüke karşı emniyet tertibatının anahtarlama noktası

      Bu parametrede aşırı yüke karşı emniyet tertibatının anahtarlama noktası maksimum yük taşıma kapasitesinin %0 ila %110'u arasında ayarlanabilir. Değer %2'lik adımlar halinde ayarlanabilir.

      Bu anahtarlama noktası, LIS-SE'deki EA sinyal giriş bölümü devrede olmadığında etkinleştirilir.

      1. Ok düğmeleriyle P 4.1 parametresini seçin.
      2. Enter düğmesine kısa basın.
      3. Maksimum yük taşıma kapasitesinin %0 ila %110'u arasında bir değer ayarlayın.
      4. Enter düğmesine kısa basın.
      • Değer kaydedilir.

      P 4.2 Yüke bağlı ikinci anahtarlama noktası

      Bu parametrede, maksimum yük taşıma kapasitesinin %0 ila %110'u aralığında yüke bağlı ikinci bir anahtarlama noktası ayarlanabilir. Değer %2'lik adımlar halinde ayarlanabilir.

      Yüke bağlı ikinci anahtarlama noktası, maksimum yük taşıma kapasitesinin %100'ü aşıldığında kornanın bir uyarı sinyali vermesini sağlayan, akım trafosu modülü üzerindeki bir röleyi devreye alır.

      1. Ok düğmeleriyle P 4.2 parametresini seçin.
      2. Enter düğmesine kısa basın.
      • Parametre açılır.
      1. Maksimum yük taşıma kapasitesinin %0 ila %110'u arasında bir değer ayarlayın.
      1. Enter düğmesine kısa basın.
      • Değer kaydedildi.

      P 4.3 İşlevsiz

      Bu parametrenin şu anda hiçbir işlevi yoktur ve bu nedenle atlanabilir.

      P 4.4 İkiz kaldırma tertibatlarında işletim

      Bu parametre ile kaldırma tertibatı motorlarından aynı anda yüksek bir ilk hareket akımının akmasını önlemek amacıyla, kaldırma tertibatlarının zaman gecikmeli olarak çalıştırılması ayarlanır. Parametre 0, 1 ve 2 değerlerini alabilir.

      Değer

      Anlamı

      0

      Ek zaman gecikmesi olmadan yüksek kaldırma hızı

      1

      0,5 sn zaman gecikmesi

      2

      1 sn zaman gecikmesi
      1. Ok düğmeleriyle P 4.4 parametresini seçin.
      2. Enter düğmesine kısa basın.
      • Parametre açılır.
      1. Göstergede "Code" görünene kadar Enter düğmesine basın.
      2. Enter düğmesine uzun basın.
      3. Kod 1443 girin.
      4. Kullanım alanına göre ok düğmeleriyle aşağıdaki ayarı seçin:

      İşletim şekli

      Cihaz 1

      Cihaz 2

      1 kaldırma tertibatı

      0

      - - -

      2 paralel kaldırma tertibatı

      1

      1

      İkiz kaldırma tertibatında işletim

      1

      2
      1. Enter düğmesine kısa basın.
      • Girilen değer kaydedildi.

      P 5.0 Ölçüm süresinin uzatılması

      Bu parametre ile, motorlar çalışmaya başlarken ölçüm süresi uzatılabilir. Bu, örneğin, ilk hareket akımının 300 ms'den daha uzun bir süre boyunca akması nedeniyle şebeke geriliminin çok düşük olması durumunda gerekli olabilir. Bu durumda, yüksek ilk hareket akımı nedeniyle 300 ms sonra aşırı yük değerlendirilir, ancak bu aslında bir aşırı yük değildir, şebeke gerilimin çok düşük olması sonucu motor torkunun olmaması nedeniyle tetiklenir.

      Uyarı

      Standart ayar: 300 ms

      Ölçüm süresi maksimum 460 ms'ye kadar uzatılabilir.

      Parametreye yalnızca özel bir kodla erişilebilir! Ölçüm süresinin uzatılması gerekiyorsa, ABUS Servisi ile iletişime geçin. Bkz. “ABUS Servisi”.

      1. Ok düğmeleriyle P 5.0 parametresini seçin.
      2. Enter düğmesine kısa basın.
      • Parametre açılır.
      • Güncel değer gösterilir.
      1. Göstergede "Code" görünene kadar Enter düğmesine basın.
      2. Enter düğmesine uzun basın.
      3. Kodu girin.
      4. Enter düğmesine kısa basın.
      5. Ok düğmeleriyle değer girin.
      6. Enter düğmesine kısa basın.
      • Değer kaydedildi.

      P 5.01 "Hızlı yük artışı" hassasiyeti

      Bu parametre ile, kaldırma tertibatının bir yükün ani hareketle kaldırılmasına ne kadar hassas tepki vereceği ayarlanır. Bir yük ani hareketle kaldırıldığında, kaldırma tertibatı, hızlı yük artışı bitene kadar hızlı kaldırma hızından düşük kaldırma hızına geçer.

      Değerin birimi yoktur ve 20 ile 255 arasında ayarlanabilir. 20 çok hassastır, 255 ise hassas değildir.

      Uyarı

      Parametreye yalnızca özel bir kodla erişilebilir! Hızlı yük artışı ayarı gerekliyse ABUS Servisi ile iletişime geçin. Bkz. “ABUS Servisi”.

      1. Ok düğmeleriyle P 5.01 parametresini seçin.
      2. Enter düğmesine kısa basın.
      • Parametre açılır.
      • Güncel değer gösterilir.
      1. Göstergede "Code" görünene kadar Enter düğmesine basın.
      2. Enter düğmesine uzun basın.
      3. Kodu girin.
      4. Enter düğmesine kısa basın.
      5. Ok düğmeleriyle değer girin.
      6. Enter düğmesine kısa basın.
      • Değer kaydedildi.

      P 5.1 Teorik kullanım süresi

      Bu parametre, kaldırma tertibatının sınıflandırıldığı ilgili FEM'e göre sınıflandırmanın tam yükle çalışma saatlerini gösterir.

      Yük kolektifi belleği etkin değilse, 0000 görüntülenir.

      FEM'e göre sınıflandırma

      Tam yükle çalışma saatleri

      1Dm

      M1

      100

      1Cm

      M2

      200

      1Bm

      M3

      400

      1Am

      M4

      800

      2m

      M5

      1600

      3m

      M6

      3200

      4m

      M7

      6300

      5m

      M8

      12500
      1. Ok düğmeleriyle P 5.1 parametresini seçin.
      2. Enter düğmesine kısa basın.
      • Parametre açık ve güncel değer gösterilir.
      1. Enter düğmesine kısa basın.
      • Göstergede P 5.1 görüntülenir.

      P 5.2 Yük kolektifi belleği

      Bu parametrede yük kolektifi belleğinin verileri okunabilir.

      Bu parametre, parametre seviyesi üzerinden veya doğrudan işletme modu göstergesinden açılabilir. Bkz. "Parametre seviyesinin açılması".

      Yük kolektifi belleği toplamda 6 değer içerir.

      Değer

      Anlamı

      1

      Teorik kullanım süresi D

      2

      Gerçek kullanım süresi S

      3

      Yüklenme spektrumu faktörü Kmi

      4

      Toplam işletim saati Ti

      5

      Geriye kalan kullanım ömrü

      6

      Başlangıç değeri
      1. Göstergede "Code" görünene kadar Enter düğmesine basın.
      2. Enter düğmesine uzun basın.
      3. Kod 2223 girin.
      4. Enter düğmesine kısa basın.
      • Yük kolektifi belleği ilk değeri gösterir.
      1. Bir sonraki değere ulaşmak için Enter düğmesine basın.
      2. Yük kolektifi belleğinden çıkmak için Enter düğmesine uzun basın.
      • LIS işletme modunda.

      P 5.3 İlk devreye almadan önceki kontrol muayenesi sırasında test

      Bu parametre ile LIS-SE sinyal çıkış bölümlerinin röleleri manuel olarak değiştirilebilir.

      Uyarı

      Bu fonksiyon genellikle ilk devreye almadan önce uzman tarafından test etmek için kullanılır.

      Bu parametrede aşırı yüke karşı emniyet tertibatı devre dışıdır! 45 dakika sonra parametre otomatik olarak kapanır ve aşırı yüke karşı emniyet tertibatı tekrar etkinleşir.

      Ekrandaki gösterge

      İşlev

      1

      Kaldırma/indirme mümkün

      2

      Yavaş kaldırma/indirme mümkün

      3

      Yavaş ve hızlı kaldırma/indirme mümkün

      4

      Yavaş ve hızlı kaldırma/indirme mümkün

      İkinci yüke bağlı anahtarlama noktası köprülendi

      5

      Boş
      1. Ok düğmeleriyle P 5.3 parametresini açın.
      2. Enter düğmesine kısa basın.
      • Parametre açık ve tablodaki ilk değer görüntülenir.
      1. Değerler arasında geçiş yapmak için kısaca Enter düğmesine basın.
      2. İşlevleri kontrol edin.
      3. Enter düğmesine uzun basın.
      • Göstergede P 5.3 görüntülenir.

      P 5.4 Darbeli yol verme sayacı

      Uyarı

      Parametreye yalnızca özel bir kodla erişilebilir! Darbeli yol verme sayacının ayarlanması gerekiyorsa, ABUS Servisi ile iletişime geçin. Bkz. “ABUS Servisi”.

      Standart ayar: 16

      1. Ok düğmeleriyle P 5.4 parametresini seçin.
      2. Enter düğmesine kısa basın.
      • Parametre açılır.
      • O anda ayarlı olan sayı gösterilir.
      1. Göstergede "Code" görünene kadar Enter düğmesine basın.
      2. Enter düğmesine uzun basın.
      3. Kodu girin.
      4. Enter düğmesine kısa basın.
      5. Sayıyı ok düğmeleri ile seçin.
      6. Enter düğmesine kısa basın.
      • Sayı kaydedilir.

      P 5.5 Değerlerin silinmesi

      Bu parametre ile yük kolektifi belleği hariç tüm değerler silinir.

      1. Ok düğmeleriyle P 5.5 parametresini açın.
      2. Enter düğmesine kısa basın.
      • "Code" gösterilir.
      1. Enter düğmesine uzun basın.
      2. Kod 1443 girin.
      3. Enter düğmesine kısa basın.
      • Göstergede "LOE" yanıp söner.
      1. Enter düğmesine basın ve basılı tutun.
      • Yük kolektifi belleğindekiler hariç tüm değerler silindi!

      P 6.1 Başlangıç değeri

      Bu parametreye, geriye kalan kullanım ömrünü hesaplamak için teorik tam yükle çalışma saatlerinden çıkarılarak bir başlangıç ​​değeri [saat olarak] girilebilir. Başlangıç ​​değeri, kaldırma tertibatının halihazırda kullanılmış olan tam yükle çalışma saatlerini gösterir.

      Bu parametre, örneğin mevcut bir kaldırma tertibatında yeni bir LIS-SE kullanılacağı zaman kullanılır.

      Düzey

      1

      Kayıtlı başlangıç değeri göstergesi

      2

      Yeni başlangıç değeri girişi
      1. Ok düğmeleriyle P 6.1 parametresini seçin.
      2. Enter düğmesine kısa basın.
      • Parametre açık ve kısa süreliğine "STA" gösterilir.
      • Mevcut başlangıç değeri gösterilir.
      1. Göstergede "Code" görünene kadar Enter düğmesine basın.
      2. Enter düğmesine uzun basın.
      3. Kod 1443 girin.
      4. Enter düğmesine kısa basın.
      5. Başlangıç değeri ok düğmeleriyle girilir.
      6. Enter düğmesine kısa basın.
      • Başlangıç değeri kaydedildi.

      P 6.2 Gerçek kullanım süresi S

      Bu parametre gerçek kullanım süresinin değerini [saat cinsinden] görüntüler.

      1. Ok düğmeleriyle P 6.2 parametresini seçin.
      2. Enter düğmesine kısa basın.
      • Parametre açık ve güncel değer gösterilir.
      1. Enter düğmesine kısa basın.
      • Göstergede P 6.2 görüntülenir.

      P 6.3 Toplam işletim saati Ti

      Bu parametre toplam işletim saatini [saat olarak] gösterir.

      1. Ok düğmeleriyle P 6.3 parametresini seçin.
      2. Enter düğmesine kısa basın.
      • Parametre açık ve güncel değer gösterilir.
      1. Enter düğmesine kısa basın.
      • Göstergede P 6.3 görüntülenir.

      P 6.4 Teorik kullanım süresi girişi

      Bu parametre ile FEM'e göre sınıflandırmaya göre teorik kullanım süresi belirlenir ve yük kolektifi belleği etkinleştirilir.

      Yük kolektifi belleği etkin değilse, 0000 görüntülenir.

      Uyarı

      Yük kolektifi belleği sadece ABUS tarafından etkinleştirilebilir. Yük kolektifi belleği gerekliyse, ABUS Servisi ile iletişime geçin. Bkz. “ABUS Servisi”.

      FEM'e göre sınıflandırma

      Tam yükle çalışma saatleri

      1Dm

      M1

      100

      1Cm

      M2

      200

      1Bm

      M3

      400

      1Am

      M4

      800

      2m

      M5

      1600

      3m

      M6

      3200

      4m

      M7

      6300

      5m

      M8

      12500
      1. Ok düğmeleriyle P 6.4 parametresini seçin.
      2. Enter düğmesine kısa basın.
      • Parametre açılır.
      1. Ok düğmeleriyle FEM'e göre sınıflandırmaya göre teorik kullanım süresini girin.
      2. Enter düğmesine kısa basın.
      • Değer kaydedildi.

      P 6.5 Değerlerin silinmesi (yük kolektifi belleği dahil)

      Bu parametre ile yük kolektifi belleği dahil tüm değerler silinir. Bu ancak özel bir kodla mümkündür!

      Uyarı

      Yük kolektifi belleği yalnızca özel bir kod ile silinebilir. Silinmesi gerekiyorsa ABUS Servisi ile iletişime geçin. Bkz. “ABUS Servisi”.

      1. Ok düğmeleriyle P 6.5 parametresini açın.
      2. Enter düğmesine kısa basın.
      • "Code" gösterilir.
      1. Enter düğmesine uzun basın.
      2. Kodu girin.
      3. Enter düğmesine kısa basın.
      • Yük kolektifi belleği dahil tüm değerler silindi!

      P 7.0 Parametre seviyesi 3 için parola girişi

      Sadece ABUS tarafından erişilebilir!

      P 9.9 Parametre seviyesinden çıkılması

      Değerlerin kaydedilmesi ve aşırı yüke karşı emniyet tertibatının tekrar etkinleşmesi için parametre seviyesinden her zaman P 9.9 parametresiyle çıkılmalıdır!

      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Beispiel Parameter P9.9.png
      1. Ok düğmeleriyle P 9.9 parametresini seçin.
      2. Enter düğmesine kısa basın.
      • Parametre seviyesi sonlandırılır.

      Bakım işlemlerinin yapılması

      Vincin bakımını yapan, onaran veya vinçte rekonstrüksiyon işlemleri yapan herkesi ilgilendirir

      Vinç işleticisi firma, koruyucu bakım işleminden sorumlu personelin belirlenmesinden ve bu personelin yeterli vasıflara sahip olmasından sorumludur.

      Vasıflı personele örnekler:

      • Meslek eğitimi sonucu, makine yapımına ve vinçlerin elektrik bağlantılarına ilişkin geniş kapsamlı bilgilere sahip olan kişiler.
      • Vinçlerin işletimi, montajı ve bakımı konularında yeterli tecrübeye sahip olan kişiler.
      • İlgili ülkede geçerli olan tekniğe ilişkin kurallar, yönetmelikler ve güvenlik talimatları hakkında geniş kapsamlı bilgilere sahip olan kişiler.
      • ABUS tarafından düzenli olarak kurs verilmiş kişiler.

      Yetkili olmayan personel tarafından veya usulüne uygun olmayan şekilde yapılmış koruyucu bakım işlemleri sonucu oluşan hasarlar için ABUS, sorumluluk üstlenmez.

      ABUS, koruyucu bakım işlemlerinin ABUS Servisi tarafından yapılmasını tavsiye eder.

      Bakım işlemleri sırasındaki güvenliğe ilişkin uyarılar

      LIS'li vinçte gerçekleştirilen tüm koruyucu bakım işlemlerinde, aşağıdaki güvenlik uyarılarını dikkate alın:

      • Şebeke kesicisini kapatın. Şalteri yanlışlıkla tekrar açılmasına karşı emniyete alın.
      • Şebeke ayırma fişini, vinç kontaktör kutusundaki elektrik prizinden çekerek çıkarın. Şebeke ayırma fişinin yanlışlıkla tekrar yerine takılmaması için elektrik prizini bir asma kilitle emniyete alın.
      • Uygun kaldırma platformu ve düşmeyi önleyici tertibat kullanın.
      • Kaldırma platformu etrafındaki çalışma alanını yeterli ölçüde kordon altına alın.
      • Aynı vinç yürüme yolu üzerindeki vinçleri veya bakımı yapılacak vincin üstündeki veya altındaki vinçleri kapatın. Şebeke anahtarlarını emniyete alın ki, yanlışlıkla tekrar açılmasınlar. Aksi takdirde, vinçler, kaldırma platformunu devirebilir veya bakımı yapılacak vince çarpabilir.
      • Çevredeki insanlara, bakım işlemleri yapılmakta olduğunu bildirin.
      • Vinç elektrik tertibatında yapılacak olan çalışmaları sadece meslek eğitimi görmüş elektrik tesisatçısı ustalara yaptırın!
      • Acil durdurma düğmesine basıldıktan sonra da kontaktör kutusunda ölümlere yol açabilecek yüksek gerilimler mevcuttur.

      LIS-SE'de hataların giderilmesi

      LIS-SE çalışmıyorsa veya istendiği gibi çalışmıyorsa, bunun nedeni LIS-SE'deki bir arıza olabilir.

      Hatailetileri

      LIS-SE'de arıza olduğunda:

      LIS-SE'deki arızalar göstergede hata iletileriyle gösterilir.

      Hata iletileri

      Hata

      Giderme

      Err 1

      Akım düzeltme faktörü girilmedi.

      P 1.3 parametresine akım düzeltme faktörünü girin.

      Err 2

      Maksimum yük taşıma kapasitesi girilmedi.

      P 0.1 parametresine maksimum yük taşıma kapasitesini girin.

      Err 3

      LIS-SE ayarlanmadı.

      Ayarı test yükü ile yapın (P 2.3).

      Err 6

      Test yükü çok düşükse veya ayar veya bağlantı hataları varsa P 2.3 parametresinde görüntülenir.

      Test yükünü maksimum yük kapasitesinin en az %40'ına artırın ve ayarlamayı test yüküyle tekrarlayın (P 2.3).

      Err 7

      Örneğin ölçüm tamamlanmadan önce P 2.3'te Teach-in fonksiyonunda kaldırma düğmesi bırakıldığı için ayarlar doğru yapılmadı.

      Ayarı tekrarlayın.

      Err 8

      Veriler kaydedilirken bir hata ortaya çıktı

      LIS-SE'yi değiştirin.

      Err 9

      Veriler okunurken bir hata ortaya çıktı.

      Hata iletisi kaybolana kadar Enter düğmesine basın. Aksi takdirde LIS-SE'yi değiştirin.

      [ no ]

      Kod veya PIN 4 defa yanlış girildi.

      ABUS Servisi'nden geri gönderim belgesi talep edin ve kilidin açılması için gönderin.

      − − 17
      1 sn'de 1 defa yanıp söner

      Darbeli yol verme sayacı devreye girdi.

      En az 3 sn boyunca indirme düğmesini basılı tutun.

      U_I
      "Kaldırma" düğmesine basıldığında

      Hesaplanan dönen alan gücü 10 W'tan küçük.

      Arızalı kontaktör

      Kablo bağlantı hatası.

      Ayarları kontrol edin

      1 L01 sinyal giriş bölümünde eksik gerilim

      00.00
      1 sn'de 1 defa yanıp söner

      İndirme iletisi onaylanmadan gerilim kapatılıp tekrar açıldığında aşırı yükte kapatma veya darbeli yol verme sayacı.

      En az 3 sn boyunca indirme düğmesini basılı tutun.

      Aşırı yük 1 sn'de 1 defa yanıp söner

      Aşırı yük kaldırıldı

      Yükü indirin ve yükü azaltın.

      Aşırı yük kaldırılmadığı halde aşırı yükte kapatma tertibatı devreye girdi.

      Aşınmış kontaktör

      Gerilim düşmesi

      Şebeke besleme hattının boyutu çok küçük.

      İlk hareket akımı çok yüksek.

      Fren açılmıyor

      Yanlış motor tipi ayarlanmış

      Hata iletileri

      Hata

      Giderme

      - - H2

      Birlikte işletimde bir kaldırma tertibatının kapatılması, örneğin eşit uzunlukta olmayan kaldırma takımları, asimetrik yük bağlama noktaları veya kaldırma tertibatlarından birinde aşırı yük olması nedeniyle bir sınır anahtarına ulaşıldığında.

      Bu durum söz konusu değilse: E5 sinyal giriş bölümüne giden sinyalleri kontrol edin.

      Test OK değil

      LIS-SE'de hatalı fonksiyon

      ABUS Servisi'nden geri gönderim belgesi talep edin ve gönderin.

      Yüksek kaldırma hızında aşırı yük göstergesi ile kapatma (1 saniyede 1 defa yanıp söner)

      Gerilim düşmesi.
      Şebeke besleme hattının boyutu çok küçük.

      P 3.41 okuyun. Şebeke besleme hattını kontrol edin ve gerekirse güçlendirin.

      Ana kontaktörleri kontrol edin.

      Değer, yük taşıma kapasitesinin %110'unun üzerinde (1 saniyede 1 defa yanıp söner)

      Aşırı yük

      Yükü indirin.

      Değer 1 saniyede 2 defa yanıp söner

      Motor akımı göstergesi

      Ana kontaktörün 60 saniyeliğine kapatılması.

      Motor mekanik olarak engellendi, örn. açılmayan bir fren, bloke olmuş şanzıman veya arızalı bir bilyeli yatak nedeniyle. Kontaktörler arızalı, gevşek bağlantı, arızalı akım kolektörü.

      Gösterge karanlık

      Gösterge işletme gerilimi kesildi.

      LIS-SE'nin şebeke adaptörü arızalı.

      LIS-SE'nin değiştirilmesi

      LIS arızalıysa, değiştirilmesi gerekir.

      Uyarı

      LIS'i değiştirirken vincin ve LIS'in işletme gerilimine dikkat edin ve karşılaştırın!

      İşletme gerilimi yanlışsa LIS hasar görebilir!

      Değerlerin okunması

      LIS, bekleme modundaysa:

      1. Enter düğmesine kısa basın.
      • Toplam işletim saati gösterilir.

      ''Kaldırma'' veya "İndirme" işletme modunda:

      1. Kaldırma veya indirme düğmesine basın.
      • İşletim saati sayacının o anki değeri göstergede 3 saniye boyunca gösterilir.
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Beispiel Betriebsstunden 3.png
      Örnek: Toplam işletim saati
      1. Toplam işletim saatini not edin.
      2. Sadece yük kolektifi belleği olduğunda:
        Yük kolektifi belleğindeki değeri not edin. Bkz. "P 5.2 Yük kolektifi belleği".
      3. P 2.1 ve P 2.2 parametrelerindeki değerleri not edin.

      LIS-SE'nin sökülmesi

      Priz grubuPriz grubu

      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\LIS-SE\Buchsenleiste ab 3.jpg
      Priz grubu
      1. Vinci gerilimsiz duruma getirin.
      2. LIS-SE'deki soket çıtalarındaki priz gruplarını çekin.
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\LIS-SE\LIS-SE aus SKR 3.jpg
      LIS-SETaşıyıcı ray
      1. LIS-SE'yi taşıyıcı raydan çekin.
      2. LIS-SE'yi kedi arabası kontaktör kutusundan çıkarıp alın.

      LIS-SE'nin monte edilmesi

      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\LIS-SE\LIS-SE in SKR 3.jpg
      LIS-SETaşıyıcı ray
      1. Yeni LIS-SE'yi kedi arabası kontaktör kutusuna yerleştirin.
      2. LIS-SE'yi taşıyıcı raya geçirin.

      Priz grubuPriz grubu

      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\LIS-SE\Buchsenleiste dran 3.jpg
      Priz grubu
      1. Priz gruplarını LIS-SE'nin soket çıtalarına takın.

      Değerlerin aktarılması

      1. Vinci çalıştırın.
      2. Sadece yük kolektifi belleği olduğunda:
        Başlangıç değerini P 6.1 parametresine girin.
      3. P 2.1 ve P 2.2 parametrelerindeki değerleri yeni LIS-SE'ye aktarın.

      Değerler devralınamıyorsa, Teach-in fonksiyonu yürütülmesi gerekir. Bkz. "Standart ayarların yapılması".

      1. Yük kolektifi belleğinin toplam işletim saatini ve değerini yeni LIS-SE'nin gövdesine yazın.

      Standart ayarların yapılması

      Parametre seviyesinin açılması

      Sadece yük kolektifi belleği olduğunda

      Yük kolektifi belleğine sahip LIS olduğunda, parametre seviyesi açılmadan önce yük kolektifi belleği okunabilir. Yük kolektifi belleğinin okunması, Enter'a kısaca basılarak atlanabilir.

      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Display-PIN 3.png
      1. Enter düğmesine kısa basın.
      • Göstergede "P - nr." görünür.
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\PIN-0055.png
      1. Enter düğmesine uzun basın.
      2. PIN 0055 girin.
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Beispiel Parameter P0.0.png
      1. Göstergede P 0.0 görünene kadar Enter düğmesine basın.
      • Parametre seviyesi açık.

      Parametre seviyesinde, ilgili parametre kaldırma/indirmenin mümkün olduğunu belirtmediği sürece kaldırma ve indirme kontrol sinyalleri genellikle çalışmaz.

      1. Ok düğmeleriyle istediğiniz parametreyi seçin ve ayarları yapın.

      Kaldırma tertibatının maksimum yük taşıma kapasitesinin girilmesi (P 0.1)

      10 tona kadar olan aralıkta maksimum yük taşıma kapasitesi 100 kg'lık adımlar halinde ayarlanabilir. 10 t'un üzerindeki aralıkta maksimum yük taşıma kapasitesi 500 kg'lık adımlar halinde, 20 t'un üzerindeki aralıkta ise 1 t'luk adımlar halinde ayarlanabilir.

      1. Ok düğmeleriyle P 0.1 parametresini seçin.
      2. Enter düğmesine kısa basın.
      • Parametre açılır.
      1. Kaldırma tertibatının maksimum yük taşıma kapasitesini ok düğmeleriyle girin.
      2. Enter düğmesine kısa basın.
      • Değer kaydedildi.

      Motor tipinin seçilmesi (P 1.1)

      ABUS motorları için ilgili motor tipinin okunabileceği bir tablo kayıtlıdır. Bkz. “P 1.1 Motor tipi”. İlgili numara, parametrede seçilebilir.

      1. Ok düğmeleriyle P 1.1 parametresini seçin.
      2. Enter düğmesine kısa basın.
      • Parametre açılır.
      1. Motor tipini tabloya göre (bkz. “P 1.1 Motor tipi”) seçin.
      1. Ok düğmelerini kullanarak motor tipinin ilgili numarasını seçin.
      2. Enter düğmesine kısa basın.
      • Değer kaydedildi.

      Uyarı

      Tablodan bir motor tipi seçildiğinde, P 1.2 ve P 1.3 parametrelerinin ayarlanmasına gerek yoktur. Bunlar daha sonra otomatik olarak ayarlanır.

      Motor tipi tabloda görünmüyorsa veya 0 rakamına karşılık geliyorsa:

      1. Numara olarak 0 seçin.
      2. P 1.2 ve P 1.3 parametresini ayarlayın.
      Sadece motor tipi 0'da

      Uygun motor tipi tabloda (bkz. “P 1.1 Motor tipi”) yoksa veya numarası 0 ise, P 1.2 ve P 1.3 parametrelerinin ayarlanması gerekir.

      Sargı direncinin girilmesi (P 1.2)

      Bu parametre ile, yüksek ve düşük kaldırma hızı için sargının Ohm direnci girilir. Sargı direnci [Ohm cinsinden] doğrudan motor üzerinde veya K23 kontaktörü üzerindeki merkezi kontrol ünitesinde ölçülür.

      Parametrelerin ayarlanması:

      1. Ok düğmeleriyle P 1.2 parametresini seçin.
      2. Enter düğmesine kısa basın.
      1. Parametre açılır.
      2. Düşük kaldırma hızında sargı direncinin mevcut değeri görüntülenir.
      1. Enter düğmesine kısa basın.
      1. Yüksek kaldırma hızında sargı direncinin mevcut değeri gösterilir.
      1. Enter düğmesine kısa basın.
      1. Göstergede "└ - -" gösterilir.
      1. Göstergede "Code" görünene kadar Enter düğmesine basın.
      2. Enter düğmesine uzun basın.
      3. Kod 1443 girin.
      4. Enter düğmesine kısa basın.
      5. Ok düğmelerini kullanarak düşük kaldırma hızı için sargının ilk değerini [Ohm cinsinden] girin.
      6. Enter düğmesine kısa basın.
      7. Ok düğmelerini kullanarak yüksek kaldırma hızı için sargının ikinci değerini [Ohm cinsinden] girin.
      8. Enter düğmesine kısa basın.
      1. Değerler kaydedildi.

      Akım düzeltme faktörünün girilmesi (P 1.3)

      Bu parametre ile ABUS'un akım trafosu modüllerinin düzeltme faktörü girilir. Değerler için aşağıdaki tabloya bakın.

      Ölçüm aralığı

      IN [A] Akım trafosu modülü

      Düzeltme faktörü

      Ürün numarası

      0

      3

      0115

      19683

      I

      8

      0306

      9743

      II

      16

      0613

      9744

      III

      23

      0873

      9745

      IV

      36

      1381

      9746

      V

      60

      2344

      9747

      VI

      136

      5169

      19682
      1. Ok düğmeleriyle P 1.3 parametresini seçin.
      2. Enter düğmesine kısa basın.
      1. Parametre açılır.
      2. Güncel değer gösterilir.
      1. Enter düğmesine uzun basın.
      2. Ok düğmeleriyle tablodaki değeri girin.
      3. Enter düğmesine kısa basın.
      1. Değer kaydedildi.
      Sadece yüke bağlı anahtarlama noktasında

      Yüke bağlı bir anahtarlama noktası gerekiyorsa bu, P 4.0 parametresinde ayarlanabilir. Aksi halde bu ayar atlanabilir.

      Yüke bağlı anahtarlama noktasının ayarlanması (P 4.0)

      Bu parametrede yüke bağlı anahtarlama noktası maksimum yük taşıma kapasitesinin %0 ila %110'u aralığında ayarlanır. Değer %2'lik adımlar halinde ayarlanabilir.

      Yüke bağlı anahtarlama noktası, LIS-SE üzerindeki EA sinyal giriş bölümünün devreye alınmasıyla etkinleştirilir. Bu sayede örneğin bir çapraz kol anahtarıyla devreye alınan kısmi yük aralıkları (ana kirişin azaltılmış maksimum yük taşıma kapasitesi, örneğin kenarda) uygulanabilir.

      1. Ok düğmeleriyle P 4.0 parametresini seçin.
      2. Enter düğmesine kısa basın.
      3. Maksimum yük taşıma kapasitesinin %0 ila %110'u arasında bir değer ayarlayın.
      4. Enter düğmesine kısa basın.
      1. Değer kaydedilir.

      Kaldırma tertibatı 1 aşırı yüke karşı emniyet tertibatının anahtarlama noktasının ayarlanması (P 4.1)

      Bu parametrede aşırı yüke karşı emniyet tertibatının anahtarlama noktası maksimum yük taşıma kapasitesinin %0 ila %110'u arasında ayarlanabilir. Değer %2'lik adımlar halinde ayarlanabilir.

      Bu anahtarlama noktası, LIS-SE'deki EA sinyal giriş bölümü devrede olmadığında etkinleştirilir.

      1. Ok düğmeleriyle P 4.1 parametresini seçin.
      2. Enter düğmesine kısa basın.
      3. Maksimum yük taşıma kapasitesinin %0 ila %110'u arasında bir değer ayarlayın.
      4. Enter düğmesine kısa basın.
      • Değer kaydedilir.

      Test yükü (Teach-in fonksiyonu) ile ayar yapılması (P 2.3)

      Bu parametre ile, tanımlanmış bir süreçten sonra hem düşük hem de yüksek kaldırma hızı için dönen alan gücü kaydedilir. Süreç iki adımda gerçekleşir. İlk adımda dönen alan gücünün ölçümü boş bir yük kancasıyla, ikinci adımda ise bir test yüküyle gerçekleştirilir. LIS-SE bundan, daha sonraki çalışmada dönen alan gücünden mevcut yükün hesaplandığı orantısal bir fonksiyonu (yük doğrusu) hesaplar.

      Sonraki tüm adımlar eksiksiz olarak gerçekleştirilmelidir, aksi takdirde ayar tamamlanmaz ve hata iletileri görüntülenir!

      Uyarı

      Test yüküyle ayarlama yapmak için ağırlığı bilinen bir test yükü gereklidir. Test yükü, maksimum yük taşıma kapasitesinin %80'i değerinde olmalıdır!

      Test yükü maksimum yük taşıma kapasitesinin en az %40'ı olmalıdır. Maksimum yük taşıma kapasitesinin %40'ı ila %80'i arasında bir test yüküyle ayar yapılmışsa, bu durum kontrol kitabına not edilmelidir!

      Test yükü maksimum yük taşıma kapasitesine ne kadar yakınsa, yükün ağırlığı da o kadar doğru görüntülenir.

      İpucu

      Aşağıda çeşitli ölçümler yapılmıştır. Her ölçümden sonra yük kancası indirilebilir, böylece bir sonraki ölçüm için yeterli kaldırma yüksekliği sağlanır.

      Test yükünün değerinin girilmesi:

      1. Ok düğmeleriyle P 2.3 parametresini seçin.
      2. Enter düğmesine kısa basın
      • Parametre açılır.
      • Yük gösterilir.
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Anzeige 0000.png
      1. "0.000" gösterilene kadar Enter düğmesine basın.
      2. Ok düğmeleriyle test yükünün değerini girin.
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Pro1.png
      1. Enter düğmesine kısa basın.
      • LIS-SE'de "Pro1" gösterilir.

      Dönen alan gücünün test yükü olmadan ölçülmesi:

      1. Düşük kaldırma hızında, kaldırma motoru kendiliğinden kapanana kadar "Kaldırma" düğmesini basılı tutun.
      • Düşük kaldırma hızında dönen alan gücünün ölçümü gerçekleştirildi.
      • LIS-SE, değeri kaydetti.
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Pro2.png
      • Göstergede "Pro2" gösterilir.
      1. Yüksek kaldırma hızında, kaldırma motoru kendiliğinden kapanana kadar "Kaldırma" düğmesini basılı tutun.
      • Yüksek kaldırma hızında dönen alan gücünün ölçümü gerçekleştirildi.
      • LIS-SE, değeri kaydetti.

      Dönen alan gücünün test yükü ile ölçülmesi:

      1. Yük kancasını indirin.
      2. Test yükünü bağlayın.
      3. Test yükünü boşta durana kadar kaldırın.
      4. Acil Durdurma'yı en az 5 saniye basılı tutun.
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Pro3.png
      • LIS-SE'de "Pro3" gösterilir.
      1. Düşük kaldırma hızında, kaldırma motoru kendiliğinden kapanana kadar "Kaldırma" düğmesini basılı tutun.
      • Test yüküyle düşük kaldırma hızında dönen alan gücünün ölçümü gerçekleştirildi.
      • LIS-SE, değeri kaydetti.
      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Pro4.png
      • LIS-SE'de "Pro4" gösterilir.
      1. Yüksek kaldırma hızında, kaldırma motoru kendiliğinden kapanana kadar "Kaldırma" düğmesini basılı tutun.
      • Test yükü ile yüksek kaldırma hızında dönen alan gücünün ölçümü gerçekleştirildi.
      • LIS-SE, değeri kaydetti.

      Uyarı

      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Anzeige 0000.png

      LIS-SE test yüküyle ölçüm moduna geçer ve göstergede 0.000 görüntülenir.

      Değerin kontrol edilmesi:

      1. Test yükünü kaldırın ve kaldırma motoru kendiliğinden kapanana kadar yüksek kaldırma hızında "Kaldırma" düğmesini basılı tutun.
      2. Test yükünü indirin.
      3. Test yükünün değerini LIS-SE'deki göstergeyle karşılaştırın.

      Değer ±%10'a kadar sapabilir. Aksi halde ölçümün tekrarlanması gerekir.

      1. Parametre seviyesini açın.
      2. Ayarları onaylamak için P 9.9 parametresiyle parametre seviyesinden çıkın.
      3. Ayarı sonlandırmak için yaklaşık 2 saniye boyunca “İndirme” düğmesine basın.
      • Teach-in fonksiyonu tamamlandı ve LIS-SE çalışmaya hazır.

      Parametre seviyesinden çıkılması (P 9.9)

      Değerlerin kaydedilmesi ve aşırı yüke karşı emniyet tertibatının tekrar etkinleşmesi için parametre seviyesinden her zaman P 9.9 parametresiyle çıkılmalıdır!

      U:\Allgemein\Produkthandbücher\Produkthandbücher Fotos\LIS\Beispiel Parameter P9.9.png
      1. Ok düğmeleriyle P 9.9 parametresini seçin.
      2. Enter düğmesine kısa basın.
      • Parametre seviyesi sonlandırılır.

      ABUS Servisi

      Sadece Almanya'da
      1. Şayet biliyor iseniz, ürün numarasını, seri numarasını ve müşteri numarasını hazır bulundurun.
      2. ABUS Servis Merkezi'ni telefonla arayın:
      • Telefon: 02261-37-237
      1. Olağan çalışma saatlerinin dışında aradığınızda, telesekretere bir not bırakın.
      1. ABUS Servisi, size en kısa sürede geri döner.
      1. Gerektiğinde, probleme ilişkin açıklamayı, faks veya e-posta yoluyla gönderin:
      • Telefaks: 02261-37-265
      • e-posta: service@abus-kransysteme.de
      Sadece Almanya dışı için
      1. ABUS şubesini veya bulunduğunuz bölgedeki vinç servisi partnerini telefonla arayın.

      İletişim bilgileri, sorumlu kişiler ve ulaşılabilirlik konuları hakkında ABUS şubesi veya bulunduğunuz bölgedeki vinç servisi partneri gerekli bilgileri verecektir.

      Uygunluk beyanı

      Bu beyan, Makine direktifi Ek II 1A'ya göre uygunluk beyanı olarak geçerlidir

      ABUS Kransysteme GmbH

      Sonnenweg 1

      D – 51647 Gummersbach
      Ürün

      ABUS yük gösterge sistemi

      LIS-SE

      Seri model
      İmal yılı 2000'den itibaren
      Sipariş numarası ve seri numarası Bkz. Kapak sayfa
      Özel teknik dokümanların bir araya getirilmesi konusunda yetkili kişi

      Michael Müller

      Teknik Dokümantasyon Bölümü Başkanı

      ABUS Kransysteme GmbH

      Sonnenweg 1

      D-51647 Gummersbach
      İşbu el kitabı ile, yukarıda belirtilen ürünün yan taraftaki Tek Pazar Yönetmelikleri'ndeki belirlemelerin, belgenin düzenlendiği tarihte geçerli olan metnine uygun olduğunu beyan ederiz. 2006/42/AT Makineler
      2014/35/AB Alçak gerilim
      2014/30/AB Elektromanyetik uyumluluk
      Bilhassa, bu uyumlulaştırılmış standartlar, ulusal standartlar, yönetmelikler ve şartnameler ve bunların birlikte geçerli olan standartları uygulanmıştır. EN 13849 Makinelerde güvenlik - Kumanda sistemlerinin güvenlikle ilgili kısımları
      EN ISO 12100 Makinalarda güvenlik - Tasarım için genel prensipler - Risk değerlendirilmesi ve risk azaltılması
      EN 60204 T32 Makinaların elektrik donanımı, Asansör makinaları için kurallar
      EN 61000-6-4 Elektromanyetik uyumluluk; girişim emisyonu
      EN 61000-6-2 Elektromanyetik uyumluluk; parazite karşı direnç

      Bir teknik dokümantasyon eksiksiz şekilde mevcuttur.

      İlgili İşletim Kılavuzları, kullanıcının bulunduğu ülkenin dilinde mevcuttur.

      Pazar denetleme kurumlarının, gerekçesi mevcut olarak talep etmeleri halinde, henüz eksiksiz olmayan makineye ilişkin özel dokümanları, ''Teknik Dokümantasyon'' bölümümüz üzerinden bu kurumlara ileteceğimizi taahhüt ederiz.

      Gummersbach, 20 Temmuz 2023

      Elektrik mühendisliği geliştirme departmanı

      Willi Dick

      ___________________________

      Yetkilinin imzası

      Bu beyanın içeriği, EN ISO 17050 standardı ile uyumludur.

      ABUS Kransysteme GmbH firması, DIN EN ISO 9001 standardı uyarınca bir Kalite Yönetim Sistemi ile çalışmaktadır.
