ΜΕ ΜΙΑ ΜΑΤΙΆ:

Γενικά

Αφορά αυτούς που εργάζονται με τον γερανό, στον γερανό ή κοντά στον γερανό

Αρχικά

Χρήση αυτού του εγχειριδίου

Σε αυτό το εγχειρίδιο χρησιμοποιούνται τα ακόλουθα σύμβολα:

1. Αυτή είναι μια οδηγία χειρισμού που ζητάει να γίνει μια ενέργεια.

• Αυτό είναι το αποτέλεσμα μιας πράξης και περιγράφει, τι συμβαίνει στη συσκευή.

• Αυτό είναι μια απαρίθμιση.

Υποδείξεις για το εγχειρίδιο προϊόντος

Πριν από την εργασία διαβάστε καλά το εγχειρίδιο προϊόντος. Λάβετε υπόψη σας σε κάθε περίπτωση και τα υπόλοιπα εγχειρίδια για τα προαιρετικά εξαρτήματα.

Έπειτα φυλάξτε το εγχειρίδιο προϊόντος κοντά στον γερανό. Πρέπει να είναι προσβάσιμο για όλους όσους εργάζονται με ή στον γερανό.

Το εγχειρίδιο προϊόντος πρέπει να παραδίδεται μαζί με τον γερανό σε κάθε πώληση, ενοικίαση ή παρόμοιο.

Προβλεπόμενη χρήση

Το σύστημα ένδειξης φορτίου ABUS LIS-SE είναι σύστημα ανίχνευσης και αξιολόγησης φορτίου για ανυψωτικούς μηχανισμούς και συγκροτήματα γερανών. Το LIS-SE είναι ειδικά σχεδιασμένο για χρήση σε συστήματα ελέγχου ανυψωτικών μηχανισμών. Κύρια λειτουργία του είναι η ασφάλεια υπερφόρτωσης μέσω της ανάλυσης ρεύματος και τάσης του κινητήρα ανύψωσης. Μέσω μιας προαιρετικής συλλογικής μνήμης φορτίου μπορεί να γίνεται καταγραφή του πραγματικού τρόπου λειτουργίας του ανυψωτικού μηχανισμού. Το LIS-SE είναι ειδικά σχεδιασμένο για χρήση σε τριφασικούς κινητήρες ελεγχόμενων πόλων.

Κανονισμοί

Η εγκατάσταση κατασκευάστηκε και ελέγχθηκε σύμφωνα με τα ευρωπαϊκά πρότυπα, τους κανονισμούς και τις προδιαγραφές που ίσχυαν τη χρονική στιγμή της κατασκευής της. Οι βασικές αρχές δόμησης και κατασκευής έχουν καταχωριστεί στη δήλωση συμμόρφωσης και στη δήλωση ενσωμάτωσης. Αυτές οι αρχές, παράλληλα με τις ισχύουσες διατάξεις ασφάλειας της εργασίας, πρέπει να τηρούνται και κατά τη συναρμολόγηση, τη λειτουργία, τον έλεγχο και τη συντήρηση.

Οι κανονισμοί που ισχύουν σε κάθε μεμονωμένη περίπτωση εξαρτώνται σε μεγάλο βαθμό από τη χρήση του γερανού και από τους κανονισμούς κάθε χώρας. Ελέγχετε και τηρείτε τους ισχύοντες κανονισμούς, καθώς και τους κανόνες ασφάλειας της εργασίας! Δείτε και τη δήλωση συμμόρφωσης ή τη δήλωση ενσωμάτωσης.

Εγγύηση

• Η εταιρεία ABUS δεν αναλαμβάνει καμία ευθύνη για ζημιές που προκαλούνται από εσφαλμένη χρήση, από μη επαρκώς καταρτισμένο προσωπικό, από εργασίες που δεν εκτελέστηκαν σωστά, καθώς και από τροποποιήσεις, μετατροπές ή λοιπές αλλαγές στον γερανό ή σε εξαρτήματα του γερανού, που δεν έχουν εγκριθεί από την ABUS.
• Η ασφαλής λειτουργία του γερανού ή εξαρτημάτων του γερανού εξασφαλίζεται μόνο, όταν χρησιμοποιούνται τα αυθεντικά ανταλλακτικά της ABUS.

Υποδείξεις για την ασφάλεια

Τηρείτε τις υποδείξεις για την ασφαλή χρήση του γερανού. Ειδικές υποδείξεις κινδύνων υπάρχουν στο αντίστοιχο κεφάλαιο, όπου αναγράφεται ο κίνδυνος.

• Πριν την έναρξη λειτουργίας, ελέγξτε αν η καλωδίωση της εγκατάστασης αντιστοιχεί στα σχέδια συνδεσμολογίας.
• Πριν από τις εργασίες στον γερανό αποσυνδέστε το καλώδιο ηλεκτρικής τροφοδοσίας και περιμένετε τουλάχιστον 4 λεπτά, μέχρι να μηδενιστούν οι τάσεις.
• Οι εργασίες στο ηλεκτρικό σύστημα του γερανού επιτρέπεται να εκτελούνται μόνο από ηλεκτρολόγους!
• Τροποποιήσεις που μειώνουν την ασφάλεια, καθώς και προσθήκες ή μετατροπές, απαγορεύονται και μπορούν να πραγματοποιούνται μόνο από την ABUS. Το άνοιγμα του LIS-SE απαγορεύεται!
• Λανθασμένη παραμετροποίηση και ρυθμίσεις μπορεί να οδηγήσουν σε υπερφόρτωση του γερανού ή ακόμη και σε πτώση του φορτίου.
• Εάν το LIS-SE συνδεθεί εσφαλμένα, το LIS-SE ή άλλα εξαρτήματα μπορεί να υποστούν ζημιά.

Το LIS-SE

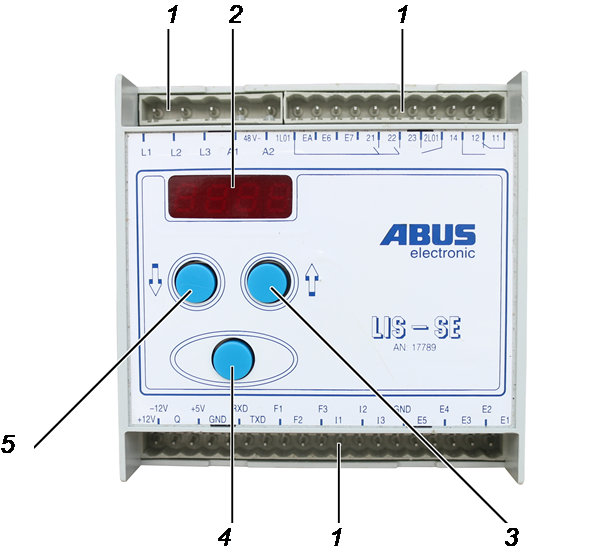

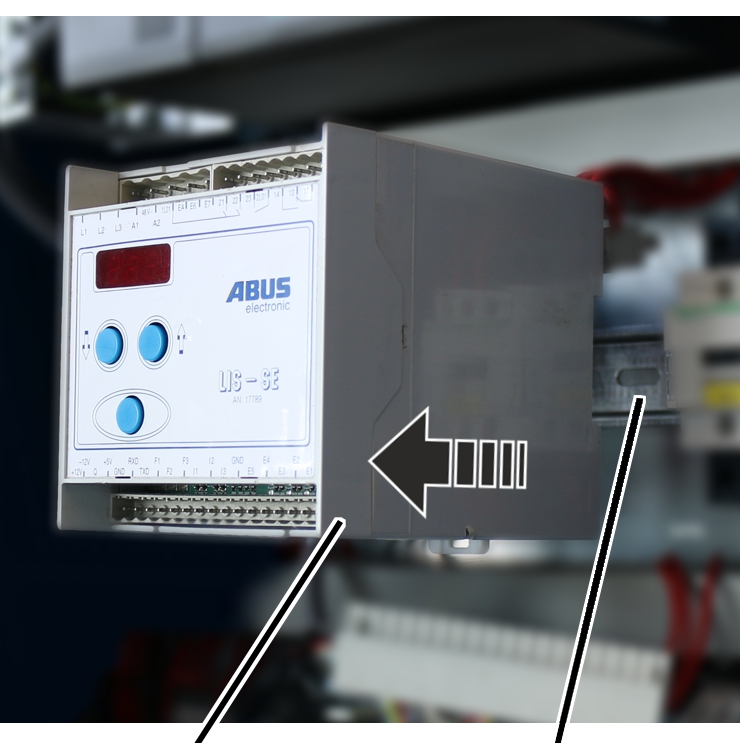

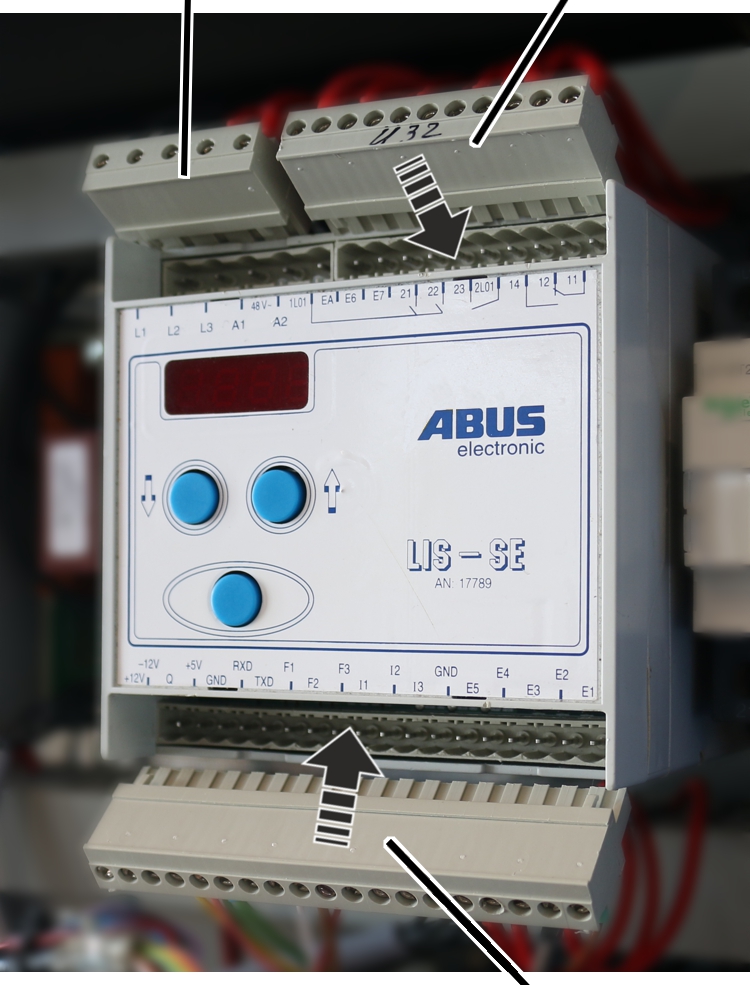

Περιγραφή συσκευής

LIS-SE:

• 1: Συστοιχία ακίδων
• 2: Οθόνη
• 3: Πλήκτρο βέλους "επάνω"
• 4: Enter
• 5: Πλήκτρο βέλους "κάτω"

Πλακέτα μετατροπέα ρεύματος:

Χαρακτηριστικά απόδοσης

Το σύστημα ένδειξης φορτίου LIS-SE:

• Το LIS-SE είναι ελεγχόμενο από μικροελεγκτή σύστημα ανίχνευσης και εκτίμησης φορτίου σε ανυψωτικούς μηχανισμούς.
• Η κύρια λειτουργία του LIS-SE είναι η προστασία του ανυψωτικού μηχανήματος από υπερφόρτωση μέσω ανάλυσης ρεύματος και τάσης του κινητήρα ανύψωσης. Η υπερφόρτωση μπορεί να σηματοδοτηθεί τόσο οπτικά όσο και ακουστικά. Τα σημεία εναλλαγής της ασφάλειας υπερφόρτωσης ρυθμίζονται έως και στο 110 % της μέγιστης ικανότητας φορτίου. Η ρύθμιση των σημείων εναλλαγής γίνεται με βήματα 2 %.
• Σε περίπτωση ταχείας ανύψωσης του φορτίου, η απότομη ανύψωση αποτρέπεται με την απενεργοποίηση της γρήγορης ταχύτητας.
• Το LIS-SE μπορεί επίσης να παράγει μηνύματα κατάστασης και σφάλματος.
• Η συλλογική μνήμη φορτίου (προαιρετικά) δείχνει τη θεωρητική διάρκεια χρήσης του γερανού, ποια είναι η πραγματική διάρκεια χρήσης του, πόσες ώρες λειτουργίας και πόση υπολειπόμενη διάρκεια ζωής έχει ο γερανός.
• Το LIS-SE απομονώνει γαλβανικά τα σήματα των εισόδων από εκείνα των εξόδων.
• Το αυτόματα ελεγχόμενο φρενάρισμα ως γεννήτρια κατά την κάθοδο αυξάνει τη διάρκεια ζωής του φρένου.
• Η διάρκεια ζωής των επαφέων παρατείνεται με τη διαρκή επιτήρηση του ρεύματος κινητήρα και την αντίστοιχη ενεργοποίηση των επαφέων.
• Ο κινητήρας ανύψωσης εκκινεί πάντα με την αργή ταχύτητα ανύψωσης και περνά στη γρήγορη ταχύτητα μόνο μετά από καθορισμένο χρονικό διάστημα για να αποτρέπει τη γρήγορη ανύψωση του φορτίου και να μειώνει το ρεύμα εκκίνησης.
• Η επιτήρηση δύο ή περισσότερων ανυψωτικών μηχανημάτων σε κοινή λειτουργία είναι εφικτή. Ωστόσο, αυτό ΔΕΝ ταυτίζεται με το σύστημα ελέγχου ομοιόμορφης κίνησης! Το σύστημα ελέγχου ομοιόμορφης κίνησης είναι ένα ξεχωριστό προϊόν ABUS.
• Ένας μετρητής βημάτων εμποδίζει την ανύψωση του φορτίου στη λειτουργία βηματισμού. Εάν ο καθορισμένος αριθμός ξεπεραστεί, η ανύψωση δεν είναι πλέον εφικτή. Η λειτουργία μπορεί να συνεχιστεί με το πάτημα του πλήκτρου καθόδου για τουλάχιστον 3 s.

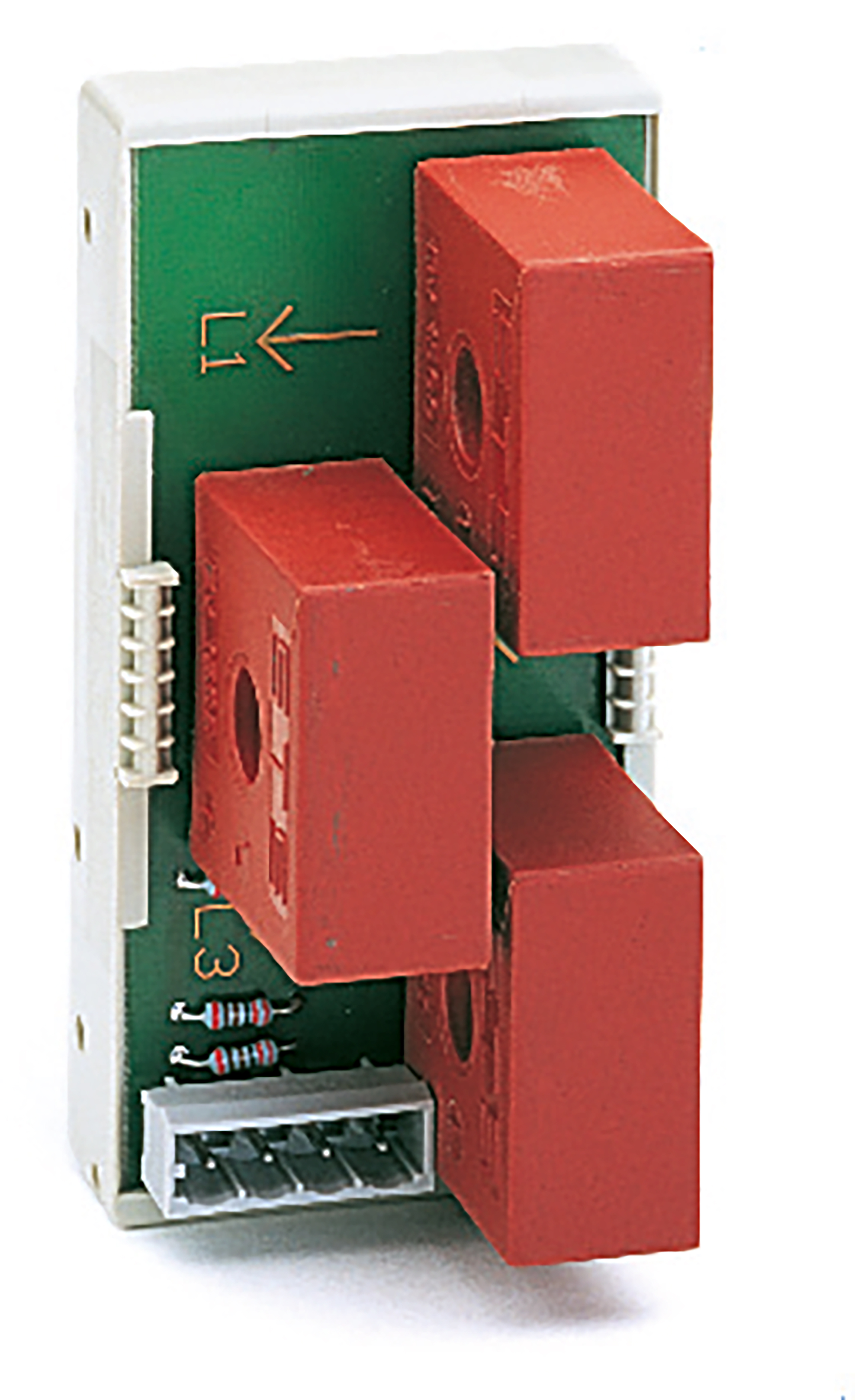

Πλακέτα μετατροπέα ρεύματος:

• Η εκτίμηση φορτίου γίνεται με τη μέτρηση τάσης και ρεύματος στα καλώδια σύνδεσης του προς επιτήρηση ανυψωτικού μηχανισμού.
• Η μέτρηση γίνεται με τη βοήθεια εξωτερικής πλακέτας μετατροπέα ρεύματος.
• Το μέγεθος των πλακετών μετατροπέα ρεύματος εξαρτάται από το ονομαστικό ρεύμα του κινητήρα ανύψωσης σε λειτουργία γρήγορης ταχύτητας.

Τεχνικά στοιχεία

LIS-SE

Απόσυρση του LIS-SE

Όταν το LIS θα πρέπει να αποσυρθεί:

1. Αποσυναρμολογήστε τα εξαρτήματα του LIS όσο το δυνατόν περισσότερο.
2. Λάβετε υπόψη σας τις τοπικές προδιαγραφές απόσυρσης και ανακύκλωσης.
3. Απορρίψτε τα μεμονωμένα τμήματα αφού διαχωρίσετε τα υλικά με τρόπο φιλικό προς το περιβάλλον.

• Αποσυναρμολογήστε τα ηλεκτρικά εξαρτήματα και απορρίψτε τα σύμφωνα με τους τοπικούς κανονισμούς ως άχρηστα ηλεκτρονικά υλικά.
• Δώστε τα πλαστικά περιβλήματα ως πλαστικά απορρίμματα για ανακύκλωση.

Χειρισμός LIS-SE

Όλες οι ρυθμίσεις και ενδείξεις στο κύριο μενού (επίπεδο παραμέτρων) του LIS αντιστοιχίζονται σε παραμέτρους. Κάθε παράμετρος εμφανίζεται στην οθόνη ως διψήφιος ή τριψήφιος αριθμός στην οθόνη. Οι περισσότερες παράμετροι έχουν τιμή που μπορεί να εμφανίζεται ή να ρυθμίζεται.

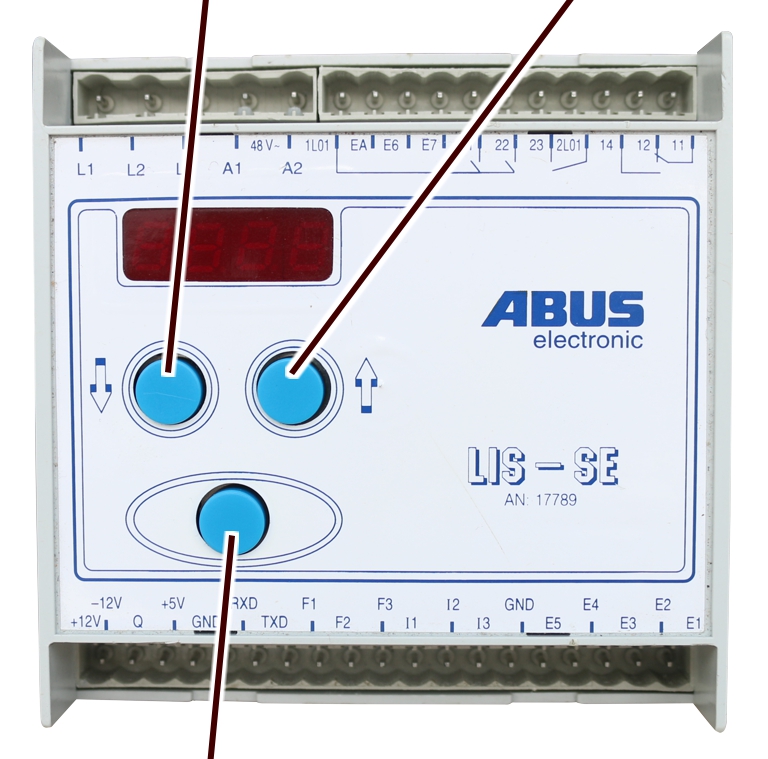

Λειτουργίες πλήκτρων

ΚάτωΕπάνω

• Enter:

Σύντομο πάτημα κατά την καταχώρηση τιμής ή αριθμού: Μετακινείται στο επόμενο ψηφίο.

Σύντομο πάτημα εντός μιας παραμέτρου: Αποθηκεύει την αλλαγμένη τιμή.

Σύντομο πάτημα κατά την καταχώρηση του κωδικού: Επιβεβαιώνει τον κωδικό.

Παρατεταμένο πάτημα εντός μιας παραμέτρου: Ανοίγει η ένδειξη για την καταχώρηση του κωδικού για αλλαγή της τιμής.

Παρατεταμένο πάτημα μετά την καταχώρηση του PIN: Ανοίγει το επίπεδο παραμέτρων.

• Πλήκτρα βέλους επάνω και κάτω:

Στο επίπεδο παραμέτρων: Επιλέγει μια παράμετρο.

Κατά την καταχώριση μιας τιμής: Καταχώρηση των αριθμών.

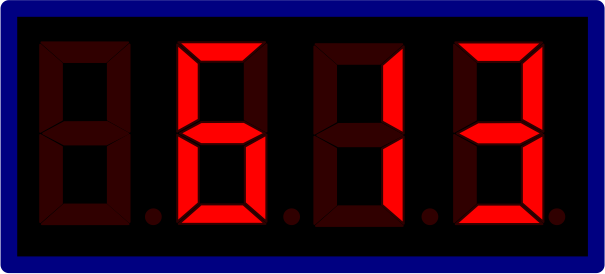

Καταχώριση αριθμών

Υπόδειξη

Η καταχώρηση αριθμών ακολουθεί πάντα την ίδια αρχή, ανεξάρτητα από το αν γίνεται καταχώριση τιμών για τις παραμέτρους, τον κωδικό ή τον αριθμό PIN. Εμφανίζονται πάντα μόνο 4 ψηφία, καθώς η οθόνη μπορεί να εμφανίζει μόνο 4 ψηφία. Ωστόσο, μπορούν να καταχωρούνται και μεγαλύτεροι αριθμοί. Στην περίπτωση αυτή, τα ψηφία μετά το δεκαδικό σημείο παραμένουν εκτός της οθόνης και επομένως δεν εμφανίζονται.

1. Καταχωρήστε το πρώτο ψηφίο με τα πλήκτρα βέλους.
2. Πατήστε σύντομα το Enter για να μεταβείτε στο επόμενο ψηφίο.
3. Για την καταχώρηση των επόμενων ψηφίων, επαναλάβετε τη διαδικασία.

Επιλογή ρύθμισης:

Ο Πίνακας παρουσιάζει για παράδειγμα τις επιλογές ρύθμισης για την παράμετρο P 6.1. Σε ορισμένες παραμέτρους όμως οι επιλογές ρύθμισης είναι και προκαθορισμένες. Σε σχέση με την αντοχή φορτίου, π.χ., μπορούν να εισαχθούν και 100 t.

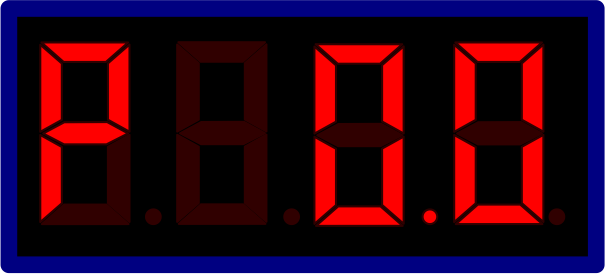

Παράδειγμα P 6.1:

Ρύθμιση διψήφιου/τριψήφιου αριθμού στην πρώτη θέση:

Εάν το ψηφίο αλλάξει από μονοψήφιο σε διψήφιο ή τριψήφιο, η τελεία στην οθόνη μετατοπίζεται κατά ένα ή δύο ψηφία. Στη συνέχεια, τα δεκαδικά ψηφία μετατοπίζονται έξω από την οθόνη, καθώς μπορούν να εμφανίζονται μόνο 4 ψηφία.

Η καταχώρηση των ψηφίων αρχίζει πάντα από τα δεξιά με το τρίτο δεκαδικό ψηφίο.

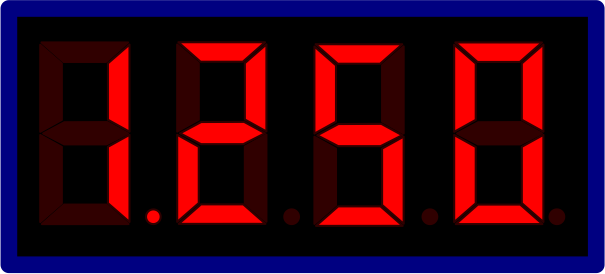

Παράδειγμα μονοψήφιου αριθμού:

1. Καταχωρήστε την τιμή 1250 kg με τα πλήκτρα βέλους και Enter.

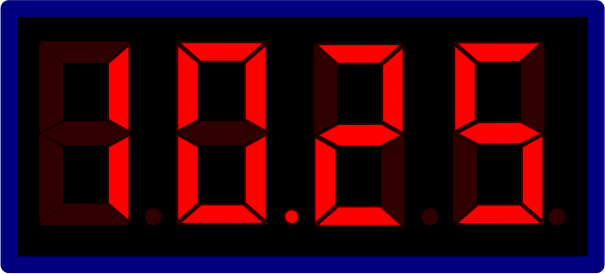

Παράδειγμα διψήφιου αριθμού:

1. Καταχωρήστε την τιμή 10250 kg με τα πλήκτρα βέλους και Enter.

Άνοιγμα επιπέδου παραμέτρων

Μόνο σε συλλογική μνήμη φορτίου

Στην περίπτωση ενός LIS με συλλογική μνήμη φορτίου, η μνήμη φορτίου μπορεί να διαβαστεί πριν το άνοιγμα του επιπέδου παραμέτρων. Η ανάγνωση της μνήμης φορτίου παραλείπεται με σύντομο πάτημα του πλήκτρου Enter.

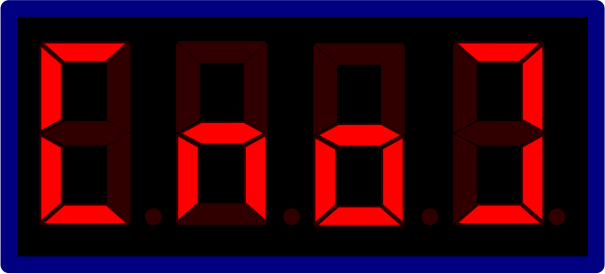

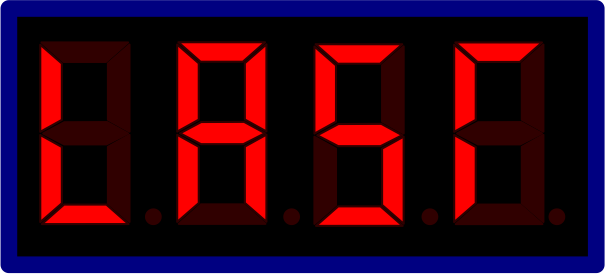

1. Πατήστε παρατεταμένα το Enter μέχρι να εμφανιστεί στην οθόνη η ένδειξη "Code".

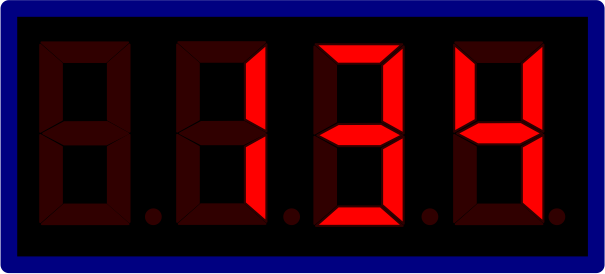

1. Ενώ πατάτε Enter, εμφανίζονται για λίγο οι τρέχουσες ώρες λειτουργίας.

Ανάγνωση συλλογικής μνήμης φορτίου:

1. Πατήστε παρατεταμένα το Enter.
2. Καταχωρήστε τον κωδικό 2223.
3. Πατήστε σύντομα το Enter.

1. Εμφανίζονται οι τρέχουσες τιμές της συλλογικής μνήμης φορτίου. Βλ. "P 5.2 Συλλογική μνήμη φορτίου".

Παράλειψη συλλογικής μνήμης φορτίου:

1. Εάν η συλλογική μνήμη φορτίου δεν θέλετε να διαβαστεί, παραλείψτε αυτή την ενότητα.

1. Πατήστε σύντομα το Enter.

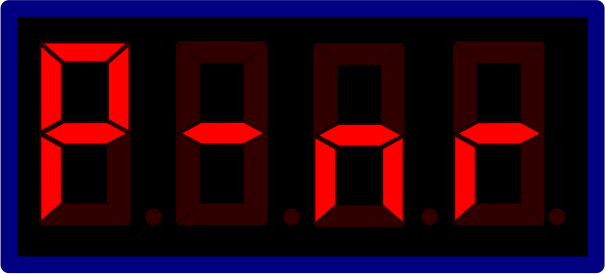

• Στην οθόνη εμφανίζεται η ένδειξη "P - nr.".

1. Πατήστε παρατεταμένα το Enter.

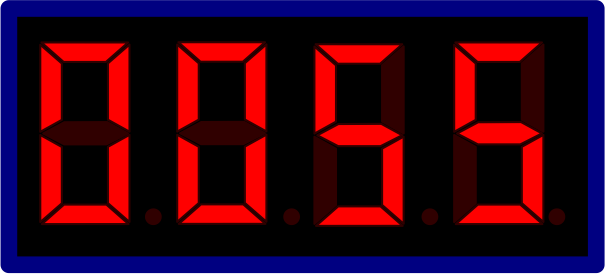

2. Καταχωρήστε το PIN 0055.

1. Πατήστε το Enter μέχρι να εμφανιστεί στην οθόνη η ένδειξη P 0.0.

• Το επίπεδο παραμέτρων ανοίγει.

Στο επίπεδο παραμέτρων, τα σήματα ελέγχου ανύψωσης και καθόδου είναι γενικά εκτός λειτουργίας, εκτός εάν στην αντίστοιχη παράμετρο υποδεικνύεται ότι είναι εφικτή η ανύψωση/κάθοδος.

1. Επιλέξτε την επιθυμητή παράμετρο με τα πλήκτρα βέλους και διενεργήστε τις ρυθμίσεις.

Αν δοθεί λάθος κωδικός:

Ο κωδικός ή ο αριθμός PIN επιτρέπεται να καταχωρηθεί λανθασμένα το πολύ τρεις φορές διαδοχικά. Την τέταρτη φορά, το LIS κλειδώνει και στην οθόνη εμφανίζεται η ένδειξη [no].

Υπόδειξη

Το LIS συνεχίζει να λειτουργεί με τις τιμές που καταχωρήθηκαν τελευταία. Για να ξεκλειδωθεί το LIS πρέπει να αποσταλεί. Σε αυτή την περίπτωση επικοινωνήστε με το τμήμα εξυπηρέτησης της ABUS. Βλ. «Τμήμα σέρβις της ABUS».

Αλλαγή τιμών

Οι τιμές ορισμένων παραμέτρων μπορούν να αλλάζουν στο επίπεδο παραμέτρων. Εμφανίζεται πρώτα πάντα η τρέχουσα τιμή και μπορεί στη συνέχεια να αλλάξει. Για την αποφυγή τυχαίων αλλαγών, θα πρέπει πριν την αλλαγή τιμής να εισαχθεί ο κωδικός 1443.

• Μια παράμετρος ανοίγει.
• Εμφανίζεται η τρέχουσα τιμή.

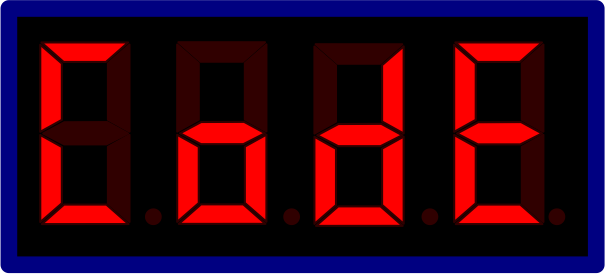

1. Πατήστε το Enter μέχρι να εμφανιστεί στην οθόνη η ένδειξη "Code".
2. Καταχωρήστε τον κωδικό 1443.
3. Πατήστε σύντομα το Enter.
4. Καταχωρήστε την τιμή.
5. Πατήστε σύντομα το Enter.

• Στην οθόνη εμφανίζεται για λίγο η ένδειξη "SP".
• Η τιμή αποθηκεύεται.

Κλείσιμο επιπέδου παραμέτρων

Η έξοδος από το επίπεδο παραμέτρων πρέπει να γίνεται πάντα με την παράμετρο P 9.9, ώστε να αποθηκεύονται οι τιμές και να είναι ξανά ενεργή η ασφάλεια υπερφόρτωσης!

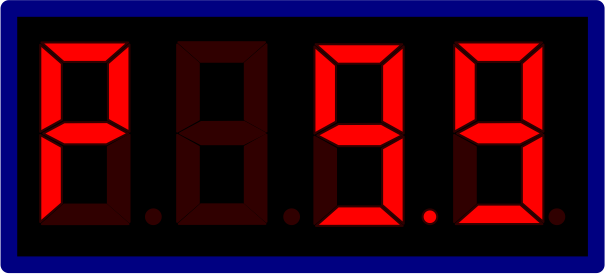

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 9.9.
2. Πατήστε σύντομα το Enter.

• Το επίπεδο παραμέτρων κλείνει.

Ένδειξη στην κατάσταση λειτουργίας

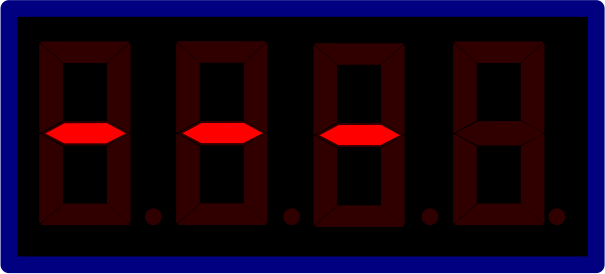

Λειτουργία αναμονής:

• Γραμμή που διατρέχει την οθόνη από αριστερά προς τα δεξιά.

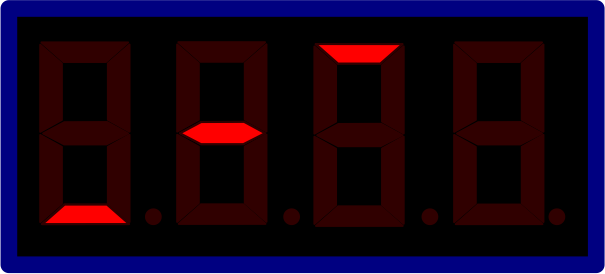

Σήμα ελέγχου "Ανύψωση":

• Γραμμές τρέχουν στην οθόνη από κάτω αριστερά προς τα πάνω δεξιά ("ανοδική καμπύλη σε μορφή κλίμακας").

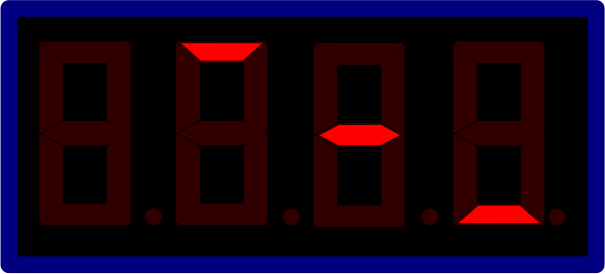

Σήμα ελέγχου "Κάθοδος":

• Γραμμές τρέχουν στην οθόνη από πάνω αριστερά προς τα κάτω δεξιά ("καθοδική καμπύλη σε μορφή κλίμακας").

Επισκόπηση παραμέτρων

Υπόδειξη

Οι συγκεκριμένες παράμετροι βρίσκονται στο δεύτερο επίπεδο παραμέτρων. Για τις παραμέτρους P 5.0, P 5.01, P 5.4 απαιτείται ειδικός κωδικός και επομένως μπορούν να ρυθμιστούν μόνο με εξουσιοδότηση από την ABUS.

Το τρίτο επίπεδο παραμέτρων είναι προσβάσιμο μόνο από την ABUS!

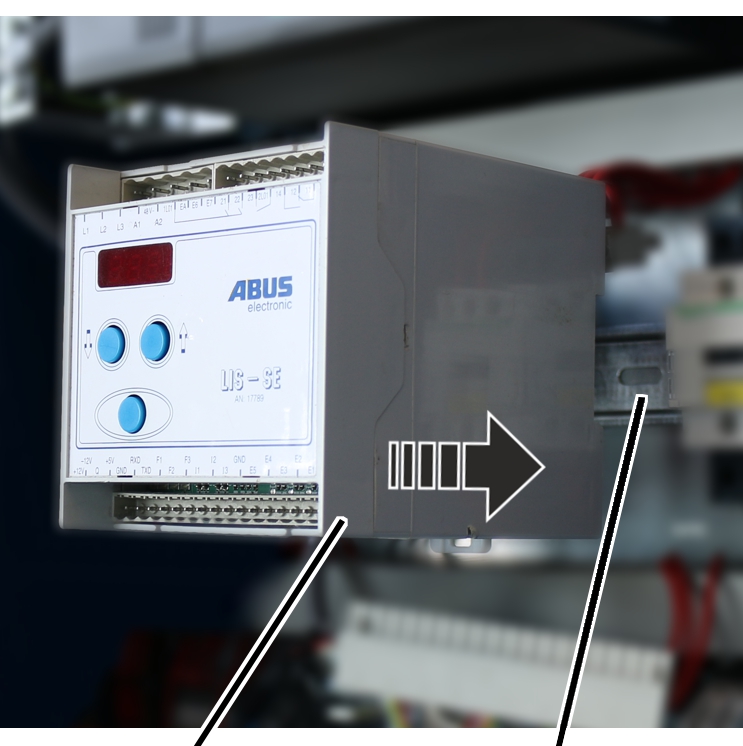

Τοποθέτηση και σύνδεση

Αφορά όλους όσους εργάζονται στον γερανό, πριν από τη χρήση του.

Ο χρήστης του γερανού είναι υπεύθυνος για την επιλογή και τη σωστή κατάρτιση του προσωπικού που θα θέσει σε λειτουργία το μηχάνημα.

Παραδείγματα για εξουσιοδοτημένα άτομα:

• Άτομα με ολοκληρωμένες γνώσεις στη μηχανολογία και στην ηλεκτρολογία των γερανών μετά από τεχνική εκπαίδευση.
• Άτομα με επαρκή εμπειρία στη λειτουργία, τοποθέτηση και συντήρηση γερανών.

• Άτομα με ολοκληρωμένες γνώσεις των σχετικών τεχνικών κανονισμών, των οδηγιών και των κανονισμών ασφαλείας, που ισχύουν στην εκάστοτε χώρα.
• Άτομα με τακτική επιμόρφωση από την ABUS.

Η ABUS δεν αναλαμβάνει καμία ευθύνη για βλάβες που είναι συνέπεια της εσφαλμένης έναρξης χρήσης που έγινε από μη εξειδικευμένο προσωπικό.

Η ABUS συνιστά να γίνεται η έναρξη χρήσης από τους δικούς της τεχνικούς.

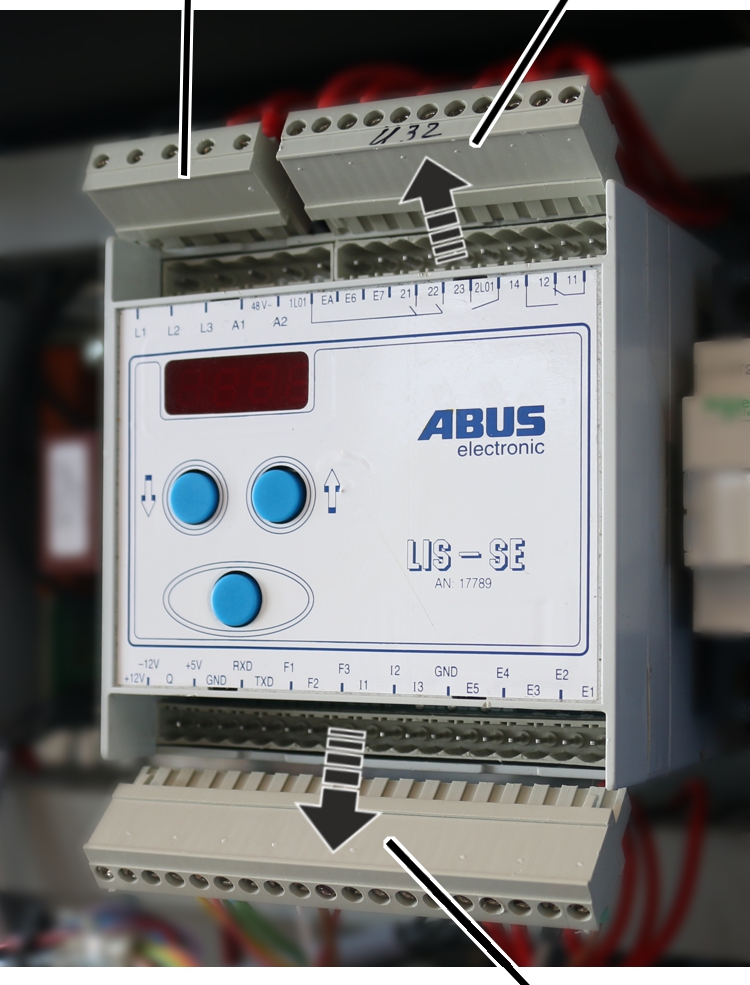

Σύνδεση γερανού με LIS-SE

1. Συνδέστε σύμφωνα με το σχέδιο συνδεσμολογίας.

Έλεγχος εργοστασιακής ρύθμισης

1. Ανυψώστε το φορτίο ελέγχου.
2. Συγκρίνετε την τιμή που εμφανίζει το LIS-SE στην παράμετρο P 3.0 με το φορτίο ελέγχου.

Σε περίπτωση απόκλισης άνω του 10 %, οι αντίστοιχες παράμετροι πρέπει να διορθωθούν!

Σε αυτή την περίπτωση, απαιτείται ρύθμιση με φορτίο ελέγχου (Teach-In). Βλ. «P 2.3 Ρύθμιση με φορτίο ελέγχου (Teach-In)».

Ανάγνωση και ρύθμιση του LIS-SE

Εάν το LIS-SE δεν είναι προρυθμισμένο ή οι ρυθμίσεις πρέπει να διορθωθούν, πρέπει να ρυθμιστούν οι αντίστοιχες παράμετροι.

P 0.0 Μέγιστη αντοχή

Σε αυτή την παράμετρο καταχωρείται η μέγιστη αντοχή του γερανού.

Επειδή όμως αυτό δεν επηρεάζει την διαδικασία εκτίμησης του LIS, η ρύθμιση αυτή εδώ δεν είναι απαραίτητη.

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 0.0.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.

1. Καταχωρήστε τη μέγιστη αντοχή του γερανού με τα πλήκτρα βέλους.
2. Πατήστε σύντομα το Enter.

• Η τιμή αποθηκεύεται.

P 0.1 Μέγιστη αντοχή ανυψωτικού 1

Με την παράμετρο αυτή καταχωρείται η μέγιστη αντοχή του ανυψωτικού μηχανισμού.

Στο εύρος έως 10 t, η μέγιστη αντοχή μπορεί να ρυθμίζεται με βήμα 100 kg. Πάνω από 10 t, η μέγιστη αντοχή μπορεί να ρυθμίζεται με βήμα 500 kg και πάνω από 20 t, η μέγιστη αντοχή μπορεί να ρυθμίζεται με βήμα 1 t.

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 0.1.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.

1. Καταχωρήστε τη μέγιστη αντοχή του ανυψωτικού μηχανισμού με τα πλήκτρα βέλους.
2. Πατήστε σύντομα το Enter.

• Η τιμή αποθηκεύεται.

P 1.1 Τύπος κινητήρα

Σε αυτή την παράμετρο ρυθμίζεται ο τύπος κινητήρα. Για κινητήρες ABUS, παρέχονται στις επόμενες σελίδες πίνακες όπου μπορεί να βρεθεί ο εκάστοτε τύπος κινητήρα. Ο σχετικός αριθμός επιλέγεται στην παράμετρο.

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 1.1.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.

1. Επιλέξτε τον τύπο κινητήρα σύμφωνα με τους ακόλουθους πίνακες.
2. Επιλέξτε τον σχετικό αριθμό τύπου κινητήρα με τα πλήκτρα βέλους.
3. Πατήστε σύντομα το Enter.

• Η τιμή αποθηκεύεται.

Υπόδειξη

Εάν έχει επιλεγεί τύπος κινητήρα από τον πίνακα, τότε οι παράμετροι P 1.2 και P 1.3 δεν χρειάζεται να ρυθμιστούν. Ρυθμίζονται αυτόματα.

Εάν ο τύπος κινητήρα δεν αναγράφεται στον πίνακα ή αντιστοιχεί στον αριθμό 0:

1. Επιλέξτε το 0 ως αριθμό.
2. Ρυθμίστε τις παραμέτρους P 1.2 και P 1.3. Βλ. «P 1.2 Αντίσταση περιέλιξης».

Επιλογή του τύπου κινητήρα σε περιοχή τάσης 3 (σύνδεση αστέρα):

380 V – 415 V, 50 Hz // 440 V – 480 V, 60 Hz

Επιλογή του τύπου κινητήρα σε περιοχή τάσης 3 (σύνδεση τριγώνου):

220 V – 240 V, 50 Hz // 255 V – 280 V, 60 Hz

Επιλογή του τύπου κινητήρα σε περιοχή τάσης 5 (σύνδεση αστέρα):

460 V – 500 V, 50 Hz // 550 V – 600 V, 60 Hz

Επιλογή του τύπου κινητήρα σε περιοχή τάσης 1 (σύνδεση αστέρα):

300 V – 335 V, 50 Hz // 360 V – 400 V, 60 Hz

Επιλογή του τύπου κινητήρα σε περιοχή τάσης 1 (σύνδεση τριγώνου):

175 V – 195 V, 50 Hz // 208 V – 230 V, 60 Hz

P 1.2 Αντίσταση περιέλιξης

Με την παράμετρο αυτή καταχωρίζεται η ωμική αντίσταση της περιέλιξης για τη γρήγορη και την αργή ταχύτητα ανύψωσης. Η αντίσταση περιέλιξης [σε Ω] μετράται απευθείας στον κινητήρα ή σε περίπτωση κεντρικού ελέγχου στον επαφέα K23.

Άνοιγμα/ανάγνωση παραμέτρου:

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 1.2.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.
• Εμφανίζεται η τιμή της αντίστασης περιέλιξης στην αργή ταχύτητα ανύψωσης.

1. Πατήστε σύντομα το Enter.

• Εμφανίζεται η τιμή της αντίστασης περιέλιξης στη γρήγορη ταχύτητα ανύψωσης.

1. Πατήστε σύντομα το Enter.

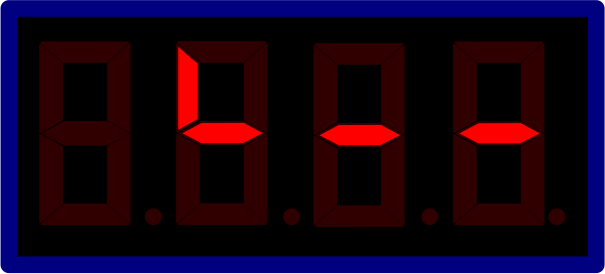

• Στην οθόνη εµφανίζεται "└ - -".

1. Πατήστε σύντομα το Enter.

• Εμφανίζεται η παράμετρος P 1.2.

Ρύθμιση παραμέτρου:

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 1.2.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.
• Εμφανίζεται η τρέχουσα τιμή της αντίστασης περιέλιξης στην αργή ταχύτητα ανύψωσης.

1. Πατήστε σύντομα το Enter.

• Εμφανίζεται η τρέχουσα τιμή της αντίστασης περιέλιξης στη γρήγορη ταχύτητα ανύψωσης.

1. Πατήστε σύντομα το Enter.

• Στην οθόνη εµφανίζεται "└ - -".

1. Πατήστε το Enter μέχρι να εμφανιστεί στην οθόνη η ένδειξη "Code".
2. Πατήστε παρατεταμένα το Enter.
3. Καταχωρήστε τον κωδικό 1443.
4. Πατήστε σύντομα το Enter.
5. Με τα πλήκτρα βέλους καταχωρήστε την πρώτη τιμή της περιέλιξης [σε Ω] για την αργή ταχύτητα ανύψωσης.
6. Πατήστε σύντομα το Enter.
7. Με τα πλήκτρα βέλους καταχωρήστε τη δεύτερη τιμή της περιέλιξης [σε Ω] για τη γρήγορη ταχύτητα ανύψωσης.
8. Πατήστε σύντομα το Enter.

• Οι τιμές αποθηκεύονται.

P 1.3 Συντελεστής διόρθωσης ρεύματος

Με την παράμετρο αυτή καταχωρείται ο συντελεστής διόρθωσης των πλακετών μετατροπέα ρεύματος της ABUS. Τις τιμές θα τις βρείτε στον ακόλουθο πίνακα.

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 1.3.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.
• Εμφανίζεται η τρέχουσα τιμή.

1. Πατήστε παρατεταμένα το Enter.
2. Καταχωρήστε την τιμή από τον πίνακα με τα πλήκτρα βέλους.
3. Πατήστε σύντομα το Enter.

• Η τιμή αποθηκεύεται.

P 2.1 Ρύθμιση αργής ταχύτητας ανύψωσης

Με την παράμετρο αυτή διαβάζονται οι αποθηκευμένες τιμές για την αργή ταχύτητα ανύψωσης ή καταχωρούνται νέες τιμές.

Ανάγνωση τιμών:

1. Επιλέξτε την παράμετρο P 2.1 με τα πλήκτρα βέλους.
2. Πατήστε σύντομα το Enter.

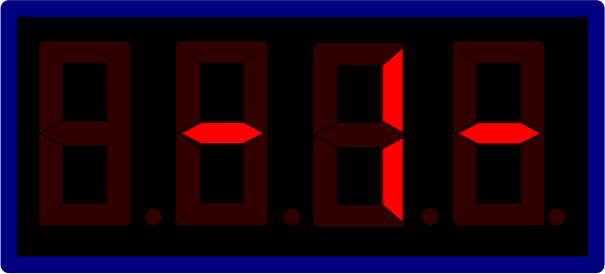

• Στην οθόνη εμφανίζεται η ένδειξη "Last" και στη συνέχεια "-1-".

1. Πατήστε σύντομα το Enter.

• Εμφανίζεται η αποθηκευμένη τιμή για το
  "Last -1-".

1. Πατήστε σύντομα το Enter.

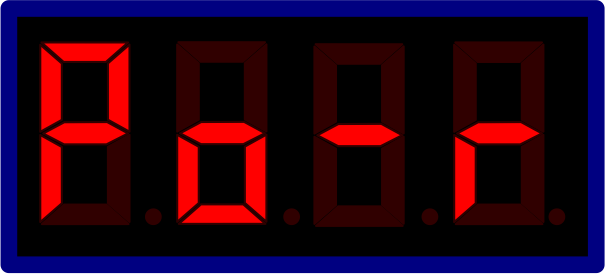

• Στην οθόνη εμφανίζεται η ένδειξη "Po-r" και στη συνέχεια "-1-".

1. Πατήστε σύντομα το Enter.

• Εμφανίζεται η αποθηκευμένη τιμή για το
  "Po-r -1-".

1. Πατήστε σύντομα το Enter.

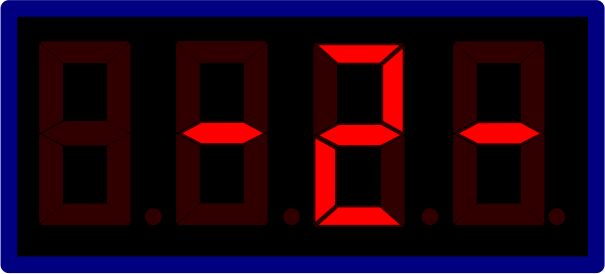

• Στην οθόνη εμφανίζεται η ένδειξη "Last" και στη συνέχεια "-2-".

1. Πατήστε σύντομα το Enter.

• Εμφανίζεται η αποθηκευμένη τιμή για το
  "Last -2-".

1. Πατήστε σύντομα το Enter.

• Στην οθόνη εμφανίζεται η ένδειξη "Po-r" και στη συνέχεια "-2-".

1. Πατήστε σύντομα το Enter.

• Εμφανίζεται η αποθηκευμένη τιμή για το
  "Po-r -2-".

Καταχώρηση τιμών:

1. Επιλέξτε την παράμετρο P 2.1 με τα πλήκτρα βέλους.
2. Πατήστε επανειλημμένα το Enter μέχρι να εμφανιστεί η ένδειξη "└ - -".

1. Πατήστε το Enter μέχρι να εμφανιστεί στην οθόνη η ένδειξη "Code".
2. Πατήστε παρατεταμένα το Enter.
3. Καταχωρήστε τον κωδικό 1443.

1. Πατήστε σύντομα το Enter.

• Στην οθόνη εμφανίζεται η ένδειξη "Last" και στη συνέχεια "-1-".

1. Πατήστε σύντομα το Enter.
2. Καταχωρήστε την επιθυμητή τιμή για το
   "Last -1-" με τα πλήκτρα βέλους.

1. Πατήστε σύντομα το Enter.

• Στην οθόνη εμφανίζεται η ένδειξη "Po-r" και στη συνέχεια "-1-".

1. Πατήστε σύντομα το Enter.
2. Πληκτρολογήστε την επιθυμητή τιμή για το
   "Po-r -1-" με τα πλήκτρα βέλους.

1. Πατήστε σύντομα το Enter.

• Στην οθόνη εμφανίζεται η ένδειξη "Last" και στη συνέχεια "-2-".

1. Πατήστε σύντομα το Enter.
2. Καταχωρήστε την επιθυμητή τιμή για το
   "Last -2-" με τα πλήκτρα βέλους.

1. Πατήστε σύντομα το Enter.

• Στην οθόνη εμφανίζεται η ένδειξη "Po-r" και στη συνέχεια "-2-".

1. Πατήστε σύντομα το Enter.
2. Πληκτρολογήστε την επιθυμητή τιμή για το
   "Po-r -2-" με τα πλήκτρα βέλους.
3. Πατήστε σύντομα το Enter.

• Εμφανίζεται η ένδειξη P 2.1 και οι τιμές έχουν αποθηκευτεί.

P 2.2 Ρύθμιση γρήγορης ταχύτητας ανύψωσης

Στην παράμετρο αυτή μπορούν να διαβάζονται οι αποθηκευμένες τιμές για την γρήγορη ταχύτητα ανύψωσης ή να εισάγονται νέες τιμές.

Ανάγνωση τιμών:

1. Επιλέξτε την παράμετρο P 2.2 με τα πλήκτρα βέλους.
2. Πατήστε σύντομα το Enter.

• Στην οθόνη εμφανίζεται η ένδειξη "Last" και στη συνέχεια "-1-".

1. Πατήστε σύντομα το Enter.

• Εμφανίζεται η αποθηκευμένη τιμή για το
  "Last -1-".

1. Πατήστε σύντομα το Enter.

• Στην οθόνη εμφανίζεται η ένδειξη "Po-r" και στη συνέχεια "-1-".

1. Πατήστε σύντομα το Enter.

• Εμφανίζεται η αποθηκευμένη τιμή για το
  "Po-r -1-".

1. Πατήστε σύντομα το Enter.
2. Στην οθόνη εμφανίζεται η ένδειξη "Last" και στη συνέχεια "-2-".
3. Πατήστε σύντομα το Enter.

• Εμφανίζεται η αποθηκευμένη τιμή για το
  "Last -2-".

1. Πατήστε σύντομα το Enter.

• Στην οθόνη εμφανίζεται η ένδειξη "Po-r" και στη συνέχεια "-2-".

1. Πατήστε σύντομα το Enter.

• Εμφανίζεται η αποθηκευμένη τιμή για το
  "Po-r -2-".

Καταχώρηση τιμών:

1. Επιλέξτε την παράμετρο P 2.2 με τα πλήκτρα βέλους.
2. Πατήστε επανειλημμένα το Enter μέχρι να εμφανιστεί η ένδειξη "└ - -".

1. Πατήστε το Enter μέχρι να εμφανιστεί στην οθόνη η ένδειξη "Code".
2. Πατήστε παρατεταμένα το Enter.
3. Καταχωρήστε τον κωδικό 1443.

1. Πατήστε σύντομα το Enter.

• Στην οθόνη εμφανίζεται η ένδειξη "Last" και στη συνέχεια "-1-".

1. Πατήστε σύντομα το Enter.
2. Καταχωρήστε την επιθυμητή τιμή για το
   "Last -1-" με τα πλήκτρα βέλους.

1. Πατήστε σύντομα το Enter.

• Στην οθόνη εμφανίζεται η ένδειξη "Po-r" και στη συνέχεια "-1-".

1. Πατήστε σύντομα το Enter.
2. Πληκτρολογήστε την επιθυμητή τιμή για το
   "Po-r -1-" με τα πλήκτρα βέλους.

1. Πατήστε σύντομα το Enter.

• Στην οθόνη εμφανίζεται η ένδειξη "Last" και στη συνέχεια "-2-".

1. Πατήστε σύντομα το Enter.
2. Καταχωρήστε την επιθυμητή τιμή για το
   "Last -2-" με τα πλήκτρα βέλους.

1. Πατήστε σύντομα το Enter.

• Στην οθόνη εμφανίζεται η ένδειξη "Po-r" και στη συνέχεια "-2-".

1. Πατήστε σύντομα το Enter.
2. Πληκτρολογήστε την επιθυμητή τιμή για το
   "Po-r -2-" με τα πλήκτρα βέλους.
3. Πατήστε σύντομα το Enter.

• Εμφανίζεται η ένδειξη P 2.2 και οι τιμές έχουν αποθηκευτεί.

P 2.3 Ρύθμιση με φορτίο ελέγχου (Teach-In)

Με την παράμετρο αυτή καταγράφεται η ισχύς του περιστρεφόμενου πεδίου τόσο για την αργή όσο και για τη γρήγορη ταχύτητα ανύψωσης σύμφωνα με καθορισμένη διαδικασία. Η διαδικασία διενεργείται με δύο βήματα. Στο πρώτο βήμα μετράται η ισχύς του περιστρεφόμενου πεδίου με άδειο γάντζο και στο δεύτερο βήμα με φορτίο ελέγχου. Από αυτό, το LIS-SE υπολογίζει μια αναλογική συνάρτηση (γραμμή φορτίου), η οποία χρησιμοποιείται στη συνέχεια στον υπολογισμό του τρέχοντος φορτίου από την ισχύ του περιστρεφόμενου πεδίου.

Θα πρέπει να εκτελούνται και όλα τα επόμενα βήματα, διαφορετικά η ρύθμιση δεν θα ολοκληρωθεί και θα εμφανίζονται μηνύματα σφάλματος!

Υπόδειξη

Για τη ρύθμιση με φορτίο ελέγχου, απαιτείται φορτίο του οποίου το βάρος να είναι γνωστό. Το φορτίο πρέπει να είναι το 80 % της μέγιστης αντοχής!

Το φορτίο ελέγχου πρέπει να είναι τουλάχιστον το 40 % της μέγιστης αντοχής. Εάν η ρύθμιση έγινε με φορτίο μεταξύ 40 % και 80 % της μέγιστης αντοχής, αυτό πρέπει να καταγραφεί στο πρακτικό ελέγχων!

Όσο περισσότερο πλησιάζει το φορτίο ελέγχου στη μέγιστη αντοχή, τόσο ακριβέστερα εμφανίζεται το βάρος φορτίου.

Συμβουλή

Στη συνέχεια θα πραγματοποιηθούν αρκετές μετρήσεις. Μετά από κάθε μέτρηση, ο γάντζος μπορεί να χαμηλώνει έτσι ώστε να υπάρχει επαρκές ύψος ανύψωσης για την επόμενη μέτρηση.

Καταχώρηση τιμής του φορτίου ελέγχου:

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 2.3.
2. Πατήστε σύντομα το Enter

• Η παράμετρος ανοίγει.
• Εμφανίζεται το φορτίο.

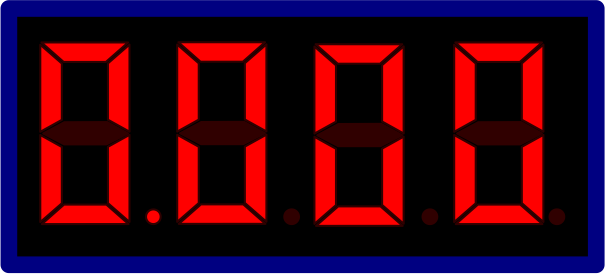

1. Πατήστε παρατεταμένα το Enter μέχρι να εμφανιστεί η ένδειξη "0.000".
2. Καταχωρήστε την τιμή του φορτίου ελέγχου με τα πλήκτρα βέλους.

1. Πατήστε σύντομα το Enter.

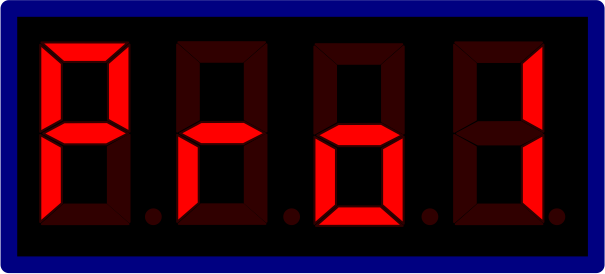

• Το LIS-SE δείχνει "Pro1".

Μέτρηση ισχύος περιστρεφόμενου πεδίου χωρίς φορτίο ελέγχου:

1. Σε αργή ταχύτητα ανύψωσης πατήστε παρατεταμένα το πλήκτρο "Ανύψωση" μέχρι να απενεργοποιηθεί αυτόματα ο κινητήρας.

• Η ισχύς του περιστρεφόμενου πεδίου μετρήθηκε σε αργή ταχύτητα ανύψωσης.
• Το LIS-SE έχει αποθηκεύσει την τιμή.

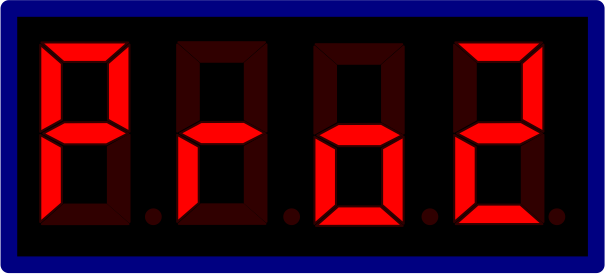

• Στην οθόνη εμφανίζεται η ένδειξη "Pro2".

1. Σε γρήγορη ταχύτητα ανύψωσης πατήστε παρατεταμένα το πλήκτρο "Ανύψωση" μέχρι να απενεργοποιηθεί αυτόματα το μοτέρ ανύψωσης.

• Η ισχύς του περιστρεφόμενου πεδίου μετρήθηκε σε γρήγορη ταχύτητα ανύψωσης.
• Το LIS-SE έχει αποθηκεύσει την τιμή.

Μέτρηση ισχύος περιστρεφόμενου πεδίου με φορτίο ελέγχου:

1. Κατεβάστε τον γάντζο.
2. Προσδέστε το φορτίο ελέγχου.
3. Ανυψώστε το φορτίο ελέγχου μέχρι που να κρέμεται ελεύθερο.
4. Πατήστε παρατεταμένα το πλήκτρο διακοπής έκτακτης ανάγκης για τουλάχιστον 5 s.

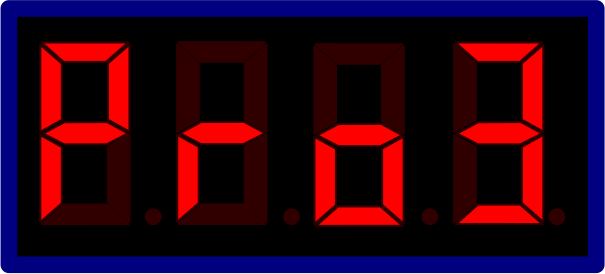

• Το LIS-SE δείχνει "Pro3".

1. Σε αργή ταχύτητα ανύψωσης πατήστε παρατεταμένα το πλήκτρο "Ανύψωση" μέχρι να απενεργοποιηθεί αυτόματα ο κινητήρας.

• Η μέτρηση ισχύος του περιστρεφόμενου πεδίου σε αργή ταχύτητα ανύψωσης με φορτίο ελέγχου πραγματοποιήθηκε.
• Το LIS-SE έχει αποθηκεύσει την τιμή.

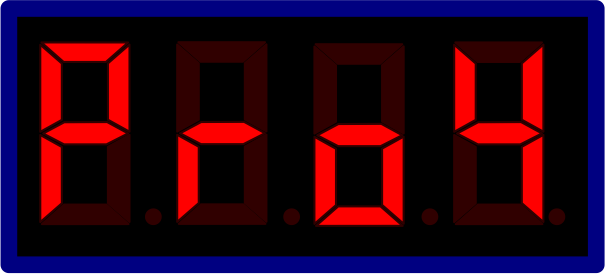

• Το LIS-SE δείχνει "Pro4".

1. Σε γρήγορη ταχύτητα ανύψωσης πατήστε παρατεταμένα το πλήκτρο "Ανύψωση" μέχρι να απενεργοποιηθεί αυτόματα το μοτέρ ανύψωσης.

• Η μέτρηση ισχύος του περιστρεφόμενου πεδίου σε γρήγορη ταχύτητα ανύψωσης με φορτίο ελέγχου πραγματοποιήθηκε.
• Το LIS-SE έχει αποθηκεύσει την τιμή.

Υπόδειξη

Το LIS-SE μεταβαίνει στη λειτουργία μέτρησης με φορτίο ελέγχου και στην οθόνη εμφανίζεται 0.000.

Έλεγχος τιμής:

1. Ανυψώστε το φορτίο ελέγχου και κρατήστε πατημένο το πλήκτρο "Ανύψωση" σε γρήγορη ταχύτητα ανύψωσης μέχρι να απενεργοποιηθεί αυτόματα ο κινητήρας.
2. Αποθέστε το φορτίο ελέγχου.
3. Συγκρίνετε το βάρος του φορτίου με την ένδειξη στο LIS-SE.

Η τιμή επιτρέπεται να αποκλίνει έως ±10 %. Διαφορετικά, η μέτρηση πρέπει να επαναληφθεί.

1. Εμφανίστε το επίπεδο παραμέτρων.
2. Βγείτε από το επίπεδο παραμέτρων με την παράμετρο P 9.9 ώστε να επιβεβαιώσετε τις ρυθμίσεις.
3. Πατήστε το πλήκτρο "Κάθοδος" για περίπου 2 s για να τερματίσετε τη ρύθμιση.

• Η προετοιμασία με Teach-In ολοκληρώθηκε και το LIS-SE είναι έτοιμο για λειτουργία.

P 2.4 Διάγνωση συσκευής

Με την παράμετρο αυτή μπορούν να ενεργοποιούνται χειροκίνητα τα ρελέ του LIS-SE. Επιπλέον, μπορεί να ελέγχεται το σήμα ελέγχου στις εισόδους E1 έως E7 και EA.

Υπόδειξη

Η παράμετρος χωρίζεται σε 3 περιοχές:

• Δοκιμή των ρελέ για τις εξόδους
• Δοκιμή του δεύτερου εξαρτημένου από το φορτίο σημείου εναλλαγής.
• Δοκιμή των εισόδων E1 – E7, EA
  Όταν αυτή η παράμετρος είναι ενεργή, ο ανυψωτικός μηχανισμός δεν ανυψώνεται ούτε κατεβαίνει!

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 2.4.
2. Πατήστε σύντομα το Enter.

• Εμφανίζεται η ένδειξη "Code".

1. Πατήστε παρατεταμένα το Enter.
2. Καταχωρήστε τον κωδικό 1443.
3. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.

1. Καλέστε τα ακόλουθα σημεία εναλλαγής στον πίνακα το ένα μετά το άλλο πατώντας Enter.

Από τα διάφορα σημεία εναλλαγής του πίνακα μπορούν να ελέγχονται τα ρελέ για τις εξόδους και τις εισόδους. Ο έλεγχος του δεύτερου εξαρτημένου από το φορτίο σημείου εναλλαγής δεν είναι ακόμη εφικτός.

P 3.0 Ένδειξη φορτίου

Σε αυτή την παράμετρο εμφανίζεται η τιμή [σε t] του τελευταίου φορτίου που ανυψώθηκε. Αυτό είναι εφικτό μόνο όσο ο κινητήρας λειτουργεί. Μετά την απενεργοποίηση του κινητήρα ή κατά την κάθοδο, εξακολουθεί να εμφανίζεται η τελευταία εμφανιζόμενη τιμή. Όταν το φορτίο ανυψωθεί ξανά, η ένδειξη φορτίου ενημερώνεται και δείχνει την τρέχουσα τιμή φορτίου. Επομένως, σε αυτή την παράμετρο ο γερανός είναι λειτουργικός και μπορεί να ανυψώσει/κατεβάσει.

Σε αυτή την παράμετρο η ασφάλεια υπερφόρτωσης είναι ενεργή!

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 3.0.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει και στην οθόνη εμφανίζονται εναλλάξ οι ενδείξεις ABUS και 00.00.

1. Ανυψώστε το φορτίο.

• Η τρέχουσα τιμή του ανυψωμένου φορτίου εμφανίζεται εναλλάξ με την ένδειξη ABUS στην οθόνη.

Στη συνέχεια, θα πρέπει να κληθεί ξανά το επίπεδο παραμέτρων για την έξοδο από την παράμετρο:

1. Πατήστε Enter μέχρι να εμφανιστεί η ένδειξη "Code" ή "P-nr".

1. Ανοίξτε το επίπεδο παραμέτρων.
2. Βγείτε από το επίπεδο παραμέτρων με το P 9.9.

P 3.1 Ισχύς περιστρεφόμενου πεδίου

Σε αυτή την παράμετρο εμφανίζεται η τρέχουσα μετρημένη ισχύς του περιστρεφόμενου πεδίου [σε kW]. Η μέτρηση μπορεί να γίνεται μόνο όταν ο κινητήρας λειτουργεί στην "Ανύψωση". Μετά την απενεργοποίηση του κινητήρα, εμφανίζεται η τελευταία τιμή μέχρι να πραγματοποιηθεί νέα μέτρηση. Ο γερανός είναι επομένως λειτουργικός σε αυτή την παράμετρο και μπορεί να ανυψώνει/κατεβάζει.

Σε αυτή την παράμετρο η ασφάλεια υπερφόρτωσης είναι απενεργοποιημένη!

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 3.1.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει και εμφανίζεται η τρέχουσα τιμή.

Στη συνέχεια, θα πρέπει να κληθεί ξανά το επίπεδο παραμέτρων για την έξοδο από την παράμετρο:

1. Πατήστε Enter μέχρι να εμφανιστεί η ένδειξη "Code" ή "P-nr".

1. Ανοίξτε το επίπεδο παραμέτρων.
2. Βγείτε από το επίπεδο παραμέτρων με το P 9.9.

P 3.2 Ένδειξη φορτίου με απενεργοποιημένη ασφάλεια υπερφόρτωσης

Όπως και η παράμετρος P 3.0, όμως η ασφάλεια υπερφόρτωσης είναι απενεργοποιημένη! Ο γερανός εξακολουθεί να είναι λειτουργικός σε αυτή την παράμετρο και μπορεί να ανυψώνει/κατεβάζει, καθώς το ανυψωμένο φορτίο μπορεί να μετρηθεί μόνο όταν ο κινητήρας λειτουργεί.

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 3.2.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει και στην οθόνη εμφανίζονται εναλλάξ οι ενδείξεις ABUS και 00.00.

1. Ανυψώστε το φορτίο.

• Η τρέχουσα τιμή του ανυψωμένου φορτίου εμφανίζεται εναλλάξ με την ένδειξη ABUS στην οθόνη.

Στη συνέχεια, θα πρέπει να κληθεί ξανά το επίπεδο παραμέτρων για την έξοδο από την παράμετρο:

1. Πατήστε Enter μέχρι να εμφανιστεί η ένδειξη "Code" ή "P-nr".

1. Ανοίξτε το επίπεδο παραμέτρων.
2. Βγείτε από το επίπεδο παραμέτρων με το P 9.9.

P 3.3 Ρεύμα κινητήρα

Με αυτή την παράμετρο εμφανίζεται το ρεύμα του κινητήρα [σε A]. Η μέτρηση μπορεί να γίνεται μόνο όταν ο κινητήρας λειτουργεί. Μετά την απενεργοποίηση του κινητήρα, η ένδειξη παραμένει μέχρι να πραγματοποιηθεί νέα μέτρηση. Ο γερανός είναι επομένως λειτουργικός σε αυτή την παράμετρο και μπορεί να ανυψώνει/κατεβάζει.

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 3.3.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει και στην οθόνη εμφανίζεται 00.00.

1. Πατήστε "Ανύψωση" ή " Κάθοδος".

• Εμφανίζεται η τρέχουσα τιμή.

Στη συνέχεια, θα πρέπει να κληθεί ξανά το επίπεδο παραμέτρων για την έξοδο από την παράμετρο:

1. Πατήστε Enter μέχρι να εμφανιστεί η ένδειξη "Code" ή "P-nr".
2. Ανοίξτε το επίπεδο παραμέτρων.
3. Βγείτε από το επίπεδο παραμέτρων με το P 9.9.

P 3.4 Tάση ηλεκτρικού δικτύου

Με αυτή την παράμετρο εμφανίζεται η τάση ηλεκτρικού δικτύου [σε V]. Μετά την απενεργοποίηση του κινητήρα, η ένδειξη παραμένει μέχρι να πραγματοποιηθεί νέα μέτρηση. Ο γερανός σε αυτή την παράμετρο είναι λειτουργικός και μπορεί να ανυψώνει/κατεβάζει.

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 3.4.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει και εμφανίζεται η τρέχουσα τιμή.

Στη συνέχεια, θα πρέπει να κληθεί ξανά το επίπεδο παραμέτρων για την έξοδο από την παράμετρο:

1. Πατήστε Enter μέχρι να εμφανιστεί η ένδειξη "Code" ή "P-nr".

1. Ανοίξτε το επίπεδο παραμέτρων.
2. Βγείτε από το επίπεδο παραμέτρων με το P 9.9.

P 3.41 Ανάλυση τάσης δικτύου

Αυτή η παράμετρος χρησιμοποιείται για εύκολη και γρήγορη διάγνωση και μέτρηση της διακύμανσης τάσης δικτύου κατά την εκκίνηση της γρήγορης ανύψωσης. Η μέτρηση πραγματοποιείται με τον κινητήρα σε λειτουργία, επομένως ο γερανός είναι λειτουργικός σε αυτή την παράμετρο και μπορεί να ανυψώνει/κατεβάζει.

Κατά τη διάρκεια της μέτρησης, ο γερανός πρέπει να τοποθετείται όσο το δυνατόν πιο μακριά από την τροφοδοσία του κυλιόμενου ηλεκτρικού καλωδίου, έτσι ώστε να μετράται και η πτώση τάσης στο καλώδιο.

Μετρώνται συνολικά 10 τιμές τάσης δικτύου [σε V]. Η τάση δικτύου μετράται κάθε 50 ms όταν ξεκινά η γρήγορη ταχύτητα ανύψωσης.

1. Τοποθετήστε τον γερανό όσο το δυνατόν μακρύτερα από την τροφοδοσία του κυλιόμενου ηλεκτρικού καλωδίου.
2. Προσδέστε το φορτίο ελέγχου.

1. Ανυψώστε το φορτίο ελέγχου για 2 s σε αργή ταχύτητα ανύψωσης και στη συνέχεια αλλάξτε σε γρήγορη ταχύτητα ανύψωσης για τουλάχιστον 2 s.

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 3.41.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.
• Εμφανίζεται η πρώτη τιμή.

1. Για να πάτε στην επόμενη τιμή, πατήστε σύντομα το Enter.

Σε συνολική τάση δικτύου 400 V, οι μετρημένες τιμές σύμφωνα με το φύλλο δεδομένων δεν επιτρέπεται να αποκλίνουν περισσότερο από -6,5 %. Οι τιμές αυτές δεν επιτρέπεται να παραβιάζονται προς τα κάτω!

Στη συνέχεια, θα πρέπει να κληθεί ξανά το επίπεδο παραμέτρων για την έξοδο από την παράμετρο:

1. Πατήστε Enter μέχρι να εμφανιστεί η ένδειξη "Code" ή "P-nr".
2. Ανοίξτε το επίπεδο παραμέτρων.
3. Βγείτε από το επίπεδο παραμέτρων με το P 9.9.
4. Αποθέστε το φορτίο ελέγχου.

P 4.0 Σημείο εναλλαγής εξαρτημένο από το φορτίο

Σε αυτή την παράμετρο, το εξαρτημένο από το φορτίο σημείο εναλλαγής ρυθμίζεται στην περιοχή από 0 % έως 110 % της μέγιστης αντοχής. Η τιμή ρυθμίζεται με βήμα 2 %.

Το εξαρτημένο από το φορτίο σημείο εναλλαγής ενεργοποιείται με τη διέγερση της εισόδου EA στο LIS‑SE. Αυτό επιτρέπει, π.χ. την υλοποίηση περιοχών μερικού φορτίου (μειωμένη μέγιστη αντοχή φορτίου της κύριας δοκού, π.χ. στην άκρη), οι οποίες ενεργοποιούνται μέσω διακόπτη μοχλού τεσσάρων θέσεων.

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 4.0.
2. Πατήστε σύντομα το Enter.
3. Ρυθμίστε την τιμή μεταξύ 0 % και 110 % της μέγιστης αντοχής.
4. Πατήστε σύντομα το Enter.

• Η τιμή αποθηκεύεται.

P 4.1 Σημείο εναλλαγής της ασφάλειας υπερφόρτωσης ανυψωτικού 1

Σε αυτή την παράμετρο, το σημείο εναλλαγής της ασφάλειας υπερφόρτωσης μπορεί να ρυθμίζεται μεταξύ 0 % και 110 % της μέγιστης αντοχής φορτίου. Η τιμή ρυθμίζεται με βήμα 2 %.

Αυτό το σημείο εναλλαγής ενεργοποιείται όταν η είσοδος EA στο LIS-SE δεν είναι ενεργοποιημένη.

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 4.1.
2. Πατήστε σύντομα το Enter.
3. Ρυθμίστε την τιμή μεταξύ 0 % και 110 % της μέγιστης αντοχής.
4. Πατήστε σύντομα το Enter.

• Η τιμή αποθηκεύεται.

P 4.2 Δεύτερο σημείο εναλλαγής εξαρτημένο από το φορτίο

Σε αυτή την παράμετρο, ρυθμίζεται δεύτερο εξαρτημένο από το φορτίο σημείο εναλλαγής στην περιοχή από 0 % έως 110 % της μέγιστης αντοχής. Η τιμή ρυθμίζεται με βήμα 2 %.

Το δεύτερο εξαρτημένο από το φορτίο σημείο εναλλαγής ενεργοποιεί ένα ρελέ στην πλακέτα μετατροπέα ρεύματος, επιτρέποντας, π.χ., σε κόρνα να εκπέμπει προειδοποιητικό σήμα όταν υπάρχει υπέρβαση του 100 % της μέγιστης αντοχής φορτίου.

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 4.2.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.

1. Ρυθμίστε την τιμή μεταξύ 0 % και 110 % της μέγιστης αντοχής.

1. Πατήστε σύντομα το Enter.

• Η τιμή αποθηκεύεται.

P 4.3 Χωρίς λειτουργία

Αυτή η παράμετρος δεν έχει προς το παρόν καμία λειτουργία και επομένως μπορεί να παραλειφθεί.

P 4.4 Λειτουργία σε δίδυμους ανυψωτικούς μηχανισμούς

Με την παράμετρο αυτή ρυθμίζεται η χρονική υστέρηση ενεργοποίησης των ανυψωτικών μηχανημάτων, ώστε να αποτρέπεται η ταυτόχρονη ροή υψηλού ρεύματος εκκίνησης στους κινητήρες των ανυψωτικών. Η παράμετρος μπορεί να λαμβάνει τις τιμές 0, 1 και 2.

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 4.4.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.

1. Πατήστε το Enter μέχρι να εμφανιστεί στην οθόνη η ένδειξη "Code".
2. Πατήστε παρατεταμένα το Enter.
3. Καταχωρήστε τον κωδικό 1443.
4. Ανάλογα με τον τομέα εφαρμογής, επιλέξτε με τα πλήκτρα βέλους την ακόλουθη ρύθμιση:

1. Πατήστε σύντομα το Enter.

• Η καταχωρημένη τιμή αποθηκεύεται.

P 5.0 Παράταση χρόνου μέτρησης

Με αυτή την παράμετρο μπορεί να παραταθεί ο χρόνος μέτρησης κατά την εκκίνηση του κινητήρα. Αυτό μπορεί να χρειάζεται, π.χ. όταν η τάση δικτύου είναι πολύ χαμηλή, επειδή το ρεύμα εκκίνησης ρέει για περισσότερο από 300 ms. Σε αυτή την περίπτωση, θα γινόταν διάγνωση υπερφόρτωσης μετά από 300 ms λόγω του υψηλού ρεύματος εκκίνησης, αλλά αυτό δεν είναι υπερφόρτωση, προκαλείται από την ελλιπή ροπή του κινητήρα ως αποτέλεσμα της ανεπαρκούς τάσης δικτύου.

Υπόδειξη

Βασική ρύθμιση: 300 ms

Ο χρόνος μέτρησης μπορεί να παραταθεί έως το πολύ 460 ms.

Η παράμετρος είναι προσβάσιμη μόνο με ειδικό κωδικό! Εάν απαιτείται παράταση του χρόνου μέτρησης, επικοινωνήστε με το τμήμα σέρβις της ABUS. Βλ. «Τμήμα σέρβις της ABUS».

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 5.0.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.
• Εμφανίζεται η τρέχουσα τιμή.

1. Πατήστε το Enter μέχρι να εμφανιστεί στην οθόνη η ένδειξη "Code".
2. Πατήστε παρατεταμένα το Enter.
3. Καταχωρήστε τον κωδικό.
4. Πατήστε σύντομα το Enter.
5. Καταχωρήστε την τιμή με τα πλήκτρα βέλους.
6. Πατήστε σύντομα το Enter.

• Η τιμή αποθηκεύεται.

P 5.01 Ευαισθησία "γρήγορης ανύψωσης φορτίου"

Με την παράμετρο αυτή ρυθμίζεται πόσο ευαίσθητα αντιδρά ο ανυψωτικός μηχανισμός σε απότομη ανύψωση φορτίου. Όταν ένα φορτίο ανυψωθεί απότομα, ο ανυψωτικός μηχανισμός μεταβαίνει από τη γρήγορη στην αργή ταχύτητα ανύψωσης μέχρι να τελειώσει η γρήγορη ανύψωση του φορτίου.

Η τιμή δεν έχει μονάδα και μπορεί να ρυθμίζεται μεταξύ 20 και 255. Το 20 είναι πολύ ευαίσθητο και το 255 είναι πολύ λίγο ευαίσθητο.

Υπόδειξη

Η παράμετρος είναι προσβάσιμη μόνο με ειδικό κωδικό! Εάν απαιτείται ρύθμιση γρήγορης ανύψωσης φορτίου, επικοινωνήστε με το τμήμα σέρβις της ABUS. Βλ. «Τμήμα σέρβις της ABUS».

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 5.01.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.
• Εμφανίζεται η τρέχουσα τιμή.

1. Πατήστε το Enter μέχρι να εμφανιστεί στην οθόνη η ένδειξη "Code".
2. Πατήστε παρατεταμένα το Enter.
3. Καταχωρήστε τον κωδικό.
4. Πατήστε σύντομα το Enter.
5. Καταχωρήστε την τιμή με τα πλήκτρα βέλους.
6. Πατήστε σύντομα το Enter.

• Η τιμή αποθηκεύεται.

P 5.1 Θεωρητική διάρκεια χρήσης

Αυτή η παράμετρος δείχνει τις ώρες πλήρους φορτίου της αντίστοιχης ταξινόμησης κατά FEM στην οποία κατατάσσεται ο ανυψωτικός μηχανισμός.

Εάν η συλλογική μνήμη φορτίου δεν είναι ενεργή, εμφανίζεται 0000.

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 5.1.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει και εμφανίζεται η τρέχουσα τιμή.

1. Πατήστε σύντομα το Enter.

• Στην οθόνη εμφανίζεται P 5.1.

P 5.2 Συλλογική μνήμη φορτίου

Σε αυτή την παράμετρο εμφανίζονται τα δεδομένα της συλλογικής μνήμης φορτίου.

Αυτή η παράμετρος μπορεί να καλείται από το επίπεδο παραμέτρων ή απευθείας από την οθόνη στην κατάσταση λειτουργίας. Βλ. "Άνοιγμα επιπέδου παραμέτρων".

Η συλλογική μνήμη φορτίου περιέχει συνολικά 6 τιμές.

1. Πατήστε το Enter μέχρι να εμφανιστεί στην οθόνη η ένδειξη "Code".
2. Πατήστε παρατεταμένα το Enter.
3. Καταχωρήστε τον κωδικό 2223.
4. Πατήστε σύντομα το Enter.

• Η συλλογική μνήμη φορτίου εμφανίζει την πρώτη τιμή.

1. Πατήστε σύντομα Enter για να μεταβείτε στην επόμενη τιμή.
2. Πατήστε παρατεταμένα το Enter, για να βγείτε από τη συλλογική μνήμη φορτίου.

• Το LIS είναι σε κατάσταση λειτουργίας.

P 5.3 Δοκιμή κατά τον έλεγχο πριν την πρώτη έναρξη χρήσης

Με την παράμετρο αυτή ενεργοποιούνται χειροκίνητα τα ρελέ για τις εξόδους του LIS-SE.

Υπόδειξη

Αυτή η λειτουργία χρησιμοποιείται κατά κανόνα για δοκιμές από εμπειρογνώμονα πριν την πρώτη έναρξη χρήσης.

Η ασφάλεια υπερφόρτωσης είναι σε αυτή την παράμετρο απενεργοποιημένη! Μετά από 45 λεπτά, η παράμετρος κλείνει αυτόματα και η ασφάλεια υπερφόρτωσης γίνεται ξανά ενεργή.

1. Καλέστε την παράμετρο P 5.3 με τα πλήκτρα βέλους.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει και εμφανίζεται η πρώτη τιμή από τον πίνακα.

1. Για εναλλαγή μεταξύ των τιμών πατήστε σύντομα το Enter.
2. Ελέγξτε τις λειτουργίες.
3. Πατήστε παρατεταμένα το Enter.

• Στην οθόνη εμφανίζεται P 5.3.

P 5.4 Μετρητής βηματισμού

Υπόδειξη

Η παράμετρος είναι προσβάσιμη μόνο με ειδικό κωδικό! Εάν απαιτείται ρύθμιση του μετρητή βηματισμού, επικοινωνήστε με το τμήμα σέρβις της ABUS. Βλ. «Τμήμα σέρβις της ABUS».

Βασική ρύθμιση: 16

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 5.4.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.
• Εμφανίζεται ο τρέχων αριθμός.

1. Πατήστε το Enter μέχρι να εμφανιστεί στην οθόνη η ένδειξη "Code".
2. Πατήστε παρατεταμένα το Enter.
3. Καταχωρήστε τον κωδικό.
4. Πατήστε σύντομα το Enter.
5. Επιλέξτε τον αριθμό με τα πλήκτρα βέλους.
6. Πατήστε σύντομα το Enter.

• Ο αριθμός αποθηκεύεται.

P 5.5 Διαγραφή τιμών

Με αυτή την παράμετρο διαγράφονται όλες οι τιμές με εξαίρεση τη συλλογική μνήμη φορτίου.

1. Με τα πλήκτρα βέλους καλέστε την παράμετρο P 5.5.
2. Πατήστε σύντομα το Enter.

• Εμφανίζεται η ένδειξη "Code".

1. Πατήστε παρατεταμένα το Enter.
2. Καταχωρήστε τον κωδικό 1443.
3. Πατήστε σύντομα το Enter.

• Στην οθόνη αναβοσβήνει η ένδειξη "LOE".

1. Κρατήστε πατημένο το Enter.

• Όλες οι τιμές εκτός από τη συλλογική μνήμη φορτίου διαγράφονται!

P 6.1 Τιμή έναρξης

Σε αυτή την παράμετρο καταχωρείται μια τιμή έναρξης [σε h], η οποία αφαιρείται από τις θεωρητικές ώρες πλήρους φορτίου για τον υπολογισμό της υπολειπόμενης διάρκειας ζωής. Η τιμή έναρξης υποδηλώνει τις μεχρι εκείνη τη στιγμή ώρες λειτουργίας πλήρους φορτίου του ανυψωτικού μηχανισμού.

Αυτή η παράμετρος χρησιμοποιείται εάν, π.χ., χρησιμοποιηθεί νέο LIS-SE σε υπάρχοντα ανυψωτικό μηχανισμό.

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 6.1.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει και εμφανίζεται για λίγο η ένδειξη "STA".
• Εμφανίζεται η τρέχουσα τιμή έναρξης.

1. Πατήστε το Enter μέχρι να εμφανιστεί στην οθόνη η ένδειξη "Code".
2. Πατήστε παρατεταμένα το Enter.
3. Καταχωρήστε τον κωδικό 1443.
4. Πατήστε σύντομα το Enter.
5. Με τα πλήκτρα βέλους καταχωρήστε την τιμή έναρξης.
6. Πατήστε σύντομα το Enter.

• Η τιμή έναρξης αποθηκεύεται.

P 6.2 Πραγματική διάρκεια χρήσης S

Αυτή η παράμετρος δείχνει την τιμή της πραγματικής διάρκειας χρήσης [σε h].

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 6.2.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει και εμφανίζεται η τρέχουσα τιμή.

1. Πατήστε σύντομα το Enter.

• Στην οθόνη εμφανίζεται P 6.2.

P 6.3 Ώρες λειτουργίας Ti

Αυτή η παράμετρος εμφανίζει τις ώρες λειτουργίας
[σε h].

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 6.3.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει και εμφανίζεται η τρέχουσα τιμή.

1. Πατήστε σύντομα το Enter.

• Στην οθόνη εμφανίζεται P 6.3.

P 6.4 Καταχώρηση θεωρητικής διάρκειας χρήσης

Με την παράμετρο αυτή ορίζεται η θεωρητική διάρκεια χρήσης με βάση την ταξινόμηση κατά FEM και ενεργοποιείται η συλλογική μνήμη φορτίου.

Εάν η συλλογική μνήμη φορτίου δεν είναι ενεργή, εμφανίζεται 0000.

Υπόδειξη

Η συλλογική μνήμη φορτίου μπορεί να ενεργοποιείται μόνο από την ABUS. Εάν απαιτείται η συλλογική μνήμη φορτίου, επικοινωνήστε με το τμήμα σέρβις της ABUS. Βλ. «Τμήμα σέρβις της ABUS».

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 6.4.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.

1. Καταχωρήστε τη θεωρητική διάρκεια χρήσης σύμφωνα με την ταξινόμηση κατά FEM με τα πλήκτρα βέλους.
2. Πατήστε σύντομα το Enter.

• Η τιμή αποθηκεύεται.

P 6.5 Διαγραφή τιμών (και της συλλογικής μνήμης φορτίου)

Με την παράμετρο αυτή διαγράφονται όλες οι τιμές, καθώς και η συλλογική μνήμη φορτίου. Αυτό είναι εφικτό μόνο με ειδικό κωδικό!

Υπόδειξη

Η συλλογική μνήμη φορτίου μπορεί να διαγραφεί μόνο με ειδικό κωδικό. Εάν απαιτείται διαγραφή, επικοινωνήστε με το τμήμα σέρβις της ABUS. Βλ. «Τμήμα σέρβις της ABUS».

1. Με τα πλήκτρα βέλους καλέστε την παράμετρο P 6.5.
2. Πατήστε σύντομα το Enter.

• Εμφανίζεται η ένδειξη "Code".

1. Πατήστε παρατεταμένα το Enter.
2. Καταχωρήστε τον κωδικό.
3. Πατήστε σύντομα το Enter.

• Όλες οι τιμές, συμπεριλαμβανομένης της συλλογικής μνήμης φορτίου, διαγράφονται!

P 7.0 Καταχώρηση κωδικού πρόσβασης για το επίπεδο παραμέτρων 3

Προσβάσιμο μόνο από την ABUS!

P 9.9 Έξοδος από το επίπεδο παραμέτρων

Η έξοδος από το επίπεδο παραμέτρων πρέπει να γίνεται πάντα με την παράμετρο P 9.9, ώστε να αποθηκεύονται οι τιμές και να είναι ξανά ενεργή η ασφάλεια υπερφόρτωσης!

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 9.9.
2. Πατήστε σύντομα το Enter.

• Το επίπεδο παραμέτρων κλείνει.

Συντήρηση

Αφορά όλους όσους συντηρούν, επισκευάζουν ή τροποποιούν τον γερανό.

Ο χρήστης του γερανού είναι υπεύθυνος για την επιλογή και τη σωστή κατάρτιση του προσωπικού συντήρησης.

Παραδείγματα για εξουσιοδοτημένα άτομα:

• Άτομα με ολοκληρωμένες γνώσεις στη μηχανολογία και στην ηλεκτρολογία των γερανών μετά από τεχνική εκπαίδευση.
• Άτομα με επαρκή εμπειρία στη λειτουργία, τοποθέτηση και συντήρηση γερανών.

• Άτομα με ολοκληρωμένες γνώσεις των σχετικών τεχνικών κανονισμών, των οδηγιών και των κανονισμών ασφαλείας, που ισχύουν στην εκάστοτε χώρα.
• Άτομα με τακτική επιμόρφωση από την ABUS.

Η ABUS δεν αναλαμβάνει καμία ευθύνη για βλάβες που είναι συνέπεια της συντήρησης που έγινε εσφαλμένα ή από μη εξειδικευμένο προσωπικό.

Η ABUS συνιστά να γίνεται η συντήρηση από το δικό της τμήμα σέρβις.

Οδηγίες ασφαλείας κατά τη συντήρηση

Λάβετε υπόψη τις ακόλουθες οδηγίες ασφαλείας σε όλες τις εργασίες συντήρησης σε γερανό με LIS:

• Απενεργοποιήστε τον διακόπτη ηλεκτρικής σύνδεσης. Κλειδώστε τον διακόπτη, ώστε να μην ενεργοποιηθεί ξανά κατά λάθος.
• Αποσυνδέστε το διαχωριστικό βύσμα από την πρίζα στο κουτί των ρελέ γερανού. Κλειδώστε την πρίζα με λουκέτο, ώστε το διαχωριστικό βύσμα να μην συνδεθεί ξανά κατά λάθος.
• Χρησιμοποιήστε κατάλληλη εξέδρα ανύψωσης και προστατευτικό εξοπλισμό.
• Αποκλείστε επαρκώς την περιοχή εργασιών γύρω από την εξέδρα ανύψωσης.
• Απενεργοποιήστε τους υπόλοιπους γερανούς στην ίδια τροχιά ή τους γερανούς πάνω και κάτω από αυτόν που πρόκειται να συντηρηθεί. Κλειδώστε τους διακόπτες, ώστε να μην ενεργοποιηθούν ξανά κατά λάθος. Οι άλλοι γερανοί ίσως ρίξουν κάτω την εξέδρα ανύψωσης ή να τη ρίξουν πάνω στον γερανό που πρόκειται να συντηρηθεί.
• Ενημερώστε τα άτομα τριγύρω σχετικά με τη συντήρηση.
• Οι εργασίες στο ηλεκτρικό σύστημα του γερανού επιτρέπεται να εκτελούνται μόνο από ηλεκτρολόγους!
• Ακόμα και μετά το πάτημα του πλήκτρου διακοπής κινδύνου συνεχίζουν να υπάρχουν υψηλές τάσεις στα κουτιά επαφέων οι οποίες μπορεί να οδηγήσουν σε θάνατο.

Αντιμετώπιση σφαλμάτων στο LIS-SE

Αν το LIS-SE δεν λειτουργεί ή δεν λειτουργεί όπως προβλέπεται, μπορεί η αιτία να είναι μια βλάβη στο LIS-SE.

Μηνύματα σφάλματος

Για βλάβες στο σύστημα LIS-SE:

Οι βλάβες στο LIS-SE εμφανίζονται με μηνύματα σφάλματος στην οθόνη.

Αντικατάσταση του LIS-SE

Εάν το LIS είναι ελαττωματικό, πρέπει να αντικατασταθεί.

Υπόδειξη

Κατά την αντικατάσταση του LIS, προσέξτε και συγκρίνετε την τάση λειτουργίας του γερανού και του LIS!

Σε περίπτωση που η τάση λειτουργίας είναι λάθος, το LIS μπορεί να καταστραφεί!

Ανάγνωση τιμών

Εάν το LIS είναι σε κατάσταση αναμονής:

1. Πατήστε σύντομα το Enter.

• Εμφανίζονται οι ώρες λειτουργίας.

Σε κατάσταση λειτουργίας "Ανύψωση" ή "Κάθοδος":

1. Πατήστε ανύψωση ή κάθοδο.

• Στην οθόνη εμφανίζεται για 3 s η τρέχουσα τιμή του μετρητή ωρών λειτουργίας.

1. Σημειώστε τις ώρες λειτουργίας.
2. Μόνο σε συλλογική μνήμη φορτίου:
   Σημειώστε την τιμή από τη συλλογική μνήμη φορτίου. Βλ. "P 5.2 Συλλογική μνήμη φορτίου".
3. Σημειώστε τις τιμές των παραμέτρων P 2.1 και P 2.2.

Απεγκατάσταση του LIS-SE

Συστοιχία θηλυκών ακροδεκτώνΣυστοιχία θηλυκών ακροδεκτών

1. Αποσυνδέστε τον γερανό από την τάση.
2. Αποσυνδέστε τις συστοιχίες ακροδεκτών του LIS-SE.

1. Αφαιρέστε το LIS-SE από τη ράγα DIN.
2. Αφαιρέστε το LIS-SE από το κουτί ρελέ βαρουλκοφορείου.

Εγκατάσταση του LIS-SE

1. Τοποθετήστε νέο LIS-SE στο κουτί ρελέ βαρουλκοφορείου.
2. Κουμπώστε το LIS-SE στη ράγα DIN.

Συστοιχία θηλυκών ακροδεκτώνΣυστοιχία θηλυκών ακροδεκτών

1. Συνδέστε τις συστοιχίες ακροδεκτών του LIS‑SE.

Μεταφορά τιμών

1. Ενεργοποιήστε τον γερανό.
2. Μόνο σε συλλογική μνήμη φορτίου:
   Καταχωρήστε την τιμή έναρξης στην παράμετρο P 6.1.
3. Μεταφέρετε τις τιμές από τις παραμέτρους P 2.1 και P 2.2 στο νέο LIS-SE.

Εάν οι τιμές δεν μεταφέρονται, απαιτείται Teach-In. Βλ. "Πραγματοποίηση βασικών ρυθμίσεων".

1. Γράψτε τις ώρες λειτουργίας και την τιμή της συλλογικής μνήμης φορτίου στο περίβλημα του νέου LIS-SE.

Πραγματοποίηση βασικών ρυθμίσεων

Άνοιγμα επιπέδου παραμέτρων

1. Πατήστε σύντομα το Enter.

• Στην οθόνη εμφανίζεται η ένδειξη "P - nr.".

1. Πατήστε παρατεταμένα το Enter.
2. Καταχωρήστε το PIN 0055.

1. Πατήστε το Enter μέχρι να εμφανιστεί στην οθόνη η ένδειξη P 0.0.

• Το επίπεδο παραμέτρων ανοίγει.

Στο επίπεδο παραμέτρων, τα σήματα ελέγχου ανύψωσης και καθόδου είναι γενικά εκτός λειτουργίας, εκτός εάν στην αντίστοιχη παράμετρο υποδεικνύεται ότι είναι εφικτή η ανύψωση/κάθοδος.

1. Επιλέξτε την επιθυμητή παράμετρο με τα πλήκτρα βέλους και διενεργήστε τις ρυθμίσεις.

Καταχώρηση μέγιστης αντοχής ανυψωτικού μηχανισμού (P 0.1)

Στο εύρος έως 10 t, η μέγιστη αντοχή μπορεί να ρυθμίζεται με βήμα 100 kg. Πάνω από 10 t, η μέγιστη αντοχή μπορεί να ρυθμίζεται με βήμα 500 kg και πάνω από 20 t, η μέγιστη αντοχή μπορεί να ρυθμίζεται με βήμα 1 t.

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 0.1.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.

1. Καταχωρήστε τη μέγιστη αντοχή του ανυψωτικού μηχανισμού με τα πλήκτρα βέλους.
2. Πατήστε σύντομα το Enter.

• Η τιμή αποθηκεύεται.

Επιλογή τύπου κινητήρα (P 1.1)

Για τους κινητήρες ABUS παρέχεται πίνακας στον οποίο μπορεί να βρεθεί ο εκάστοτε τύπος κινητήρα. Βλ. «P 1.1 Τύπος κινητήρα». Ο αντίστοιχος αριθμός επιλέγεται στην παράμετρο.

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 1.1.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.

1. Επιλέξτε τον τύπο κινητήρα σύμφωνα με τον πίνακα (βλ. «P 1.1 Τύπος κινητήρα»).

1. Επιλέξτε τον σχετικό αριθμό τύπου κινητήρα με τα πλήκτρα βέλους.
2. Πατήστε σύντομα το Enter.

• Η τιμή αποθηκεύεται.

Υπόδειξη

Εάν έχει επιλεγεί τύπος κινητήρα από τον πίνακα, τότε οι παράμετροι P 1.2 και P 1.3 δεν χρειάζεται να ρυθμιστούν. Ρυθμίζονται αυτόματα.

Εάν ο τύπος κινητήρα δεν αναγράφεται στον πίνακα ή αντιστοιχεί στον αριθμό 0:

1. Επιλέξτε το 0 ως αριθμό.
2. Ρυθμίστε τις παραμέτρους P 1.2 και P 1.3.

Ρύθμιση σημείου εναλλαγής της ασφάλειας υπερφόρτωσης του ανυψωτικού μηχανισμού 1 (P 4.1)

Σε αυτή την παράμετρο, το σημείο εναλλαγής της ασφάλειας υπερφόρτωσης μπορεί να ρυθμίζεται μεταξύ 0 % και 110 % της μέγιστης αντοχής φορτίου. Η τιμή ρυθμίζεται με βήμα 2 %.

Αυτό το σημείο εναλλαγής ενεργοποιείται όταν η είσοδος EA στο LIS-SE δεν είναι ενεργοποιημένη.

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 4.1.
2. Πατήστε σύντομα το Enter.
3. Ρυθμίστε την τιμή μεταξύ 0 % και 110 % της μέγιστης αντοχής.
4. Πατήστε σύντομα το Enter.

• Η τιμή αποθηκεύεται.

Διενέργεια ρύθμισης με φορτίο ελέγχου (Teach-In) (P 2.3)

Με την παράμετρο αυτή καταγράφεται η ισχύς του περιστρεφόμενου πεδίου τόσο για την αργή όσο και για τη γρήγορη ταχύτητα ανύψωσης σύμφωνα με καθορισμένη διαδικασία. Η διαδικασία διενεργείται με δύο βήματα. Στο πρώτο βήμα μετράται η ισχύς του περιστρεφόμενου πεδίου με άδειο γάντζο και στο δεύτερο βήμα με φορτίο ελέγχου. Από αυτό, το LIS-SE υπολογίζει μια αναλογική συνάρτηση (γραμμή φορτίου), η οποία χρησιμοποιείται στη συνέχεια στον υπολογισμό του τρέχοντος φορτίου από την ισχύ του περιστρεφόμενου πεδίου.

Θα πρέπει να εκτελούνται και όλα τα επόμενα βήματα, διαφορετικά η ρύθμιση δεν θα ολοκληρωθεί και θα εμφανίζονται μηνύματα σφάλματος!

Υπόδειξη

Για τη ρύθμιση με φορτίο ελέγχου, απαιτείται φορτίο του οποίου το βάρος να είναι γνωστό. Το φορτίο πρέπει να είναι το 80 % της μέγιστης αντοχής!

Το φορτίο ελέγχου πρέπει να είναι τουλάχιστον το 40 % της μέγιστης αντοχής. Εάν η ρύθμιση έγινε με φορτίο μεταξύ 40 % και 80 % της μέγιστης αντοχής, αυτό πρέπει να καταγραφεί στο πρακτικό ελέγχων!

Όσο περισσότερο πλησιάζει το φορτίο ελέγχου στη μέγιστη αντοχή, τόσο ακριβέστερα εμφανίζεται το βάρος φορτίου.

Συμβουλή

Στη συνέχεια θα πραγματοποιηθούν αρκετές μετρήσεις. Μετά από κάθε μέτρηση, ο γάντζος μπορεί να χαμηλώνει έτσι ώστε να υπάρχει επαρκές ύψος ανύψωσης για την επόμενη μέτρηση.

Καταχώρηση τιμής του φορτίου ελέγχου:

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 2.3.
2. Πατήστε σύντομα το Enter

• Η παράμετρος ανοίγει.
• Εμφανίζεται το φορτίο.

1. Πατήστε παρατεταμένα το Enter μέχρι να εμφανιστεί η ένδειξη "0.000".
2. Καταχωρήστε την τιμή του φορτίου ελέγχου με τα πλήκτρα βέλους.

1. Πατήστε σύντομα το Enter.

• Το LIS-SE δείχνει "Pro1".

Μέτρηση ισχύος περιστρεφόμενου πεδίου χωρίς φορτίο ελέγχου:

1. Σε αργή ταχύτητα ανύψωσης πατήστε παρατεταμένα το πλήκτρο "Ανύψωση" μέχρι να απενεργοποιηθεί αυτόματα ο κινητήρας.

• Η ισχύς του περιστρεφόμενου πεδίου μετρήθηκε σε αργή ταχύτητα ανύψωσης.
• Το LIS-SE έχει αποθηκεύσει την τιμή.

• Στην οθόνη εμφανίζεται η ένδειξη "Pro2".

1. Σε γρήγορη ταχύτητα ανύψωσης πατήστε παρατεταμένα το πλήκτρο "Ανύψωση" μέχρι να απενεργοποιηθεί αυτόματα το μοτέρ ανύψωσης.

• Η ισχύς του περιστρεφόμενου πεδίου μετρήθηκε σε γρήγορη ταχύτητα ανύψωσης.
• Το LIS-SE έχει αποθηκεύσει την τιμή.

Μέτρηση ισχύος περιστρεφόμενου πεδίου με φορτίο ελέγχου:

1. Κατεβάστε τον γάντζο.
2. Προσδέστε το φορτίο ελέγχου.
3. Ανυψώστε το φορτίο ελέγχου μέχρι που να κρέμεται ελεύθερο.
4. Πατήστε παρατεταμένα το πλήκτρο διακοπής έκτακτης ανάγκης για τουλάχιστον 5 s.

• Το LIS-SE δείχνει "Pro3".

1. Σε αργή ταχύτητα ανύψωσης πατήστε παρατεταμένα το πλήκτρο "Ανύψωση" μέχρι να απενεργοποιηθεί αυτόματα ο κινητήρας.

• Η μέτρηση ισχύος του περιστρεφόμενου πεδίου σε αργή ταχύτητα ανύψωσης με φορτίο ελέγχου πραγματοποιήθηκε.
• Το LIS-SE έχει αποθηκεύσει την τιμή.

• Το LIS-SE δείχνει "Pro4".

1. Σε γρήγορη ταχύτητα ανύψωσης πατήστε παρατεταμένα το πλήκτρο "Ανύψωση" μέχρι να απενεργοποιηθεί αυτόματα το μοτέρ ανύψωσης.

• Η μέτρηση ισχύος του περιστρεφόμενου πεδίου σε γρήγορη ταχύτητα ανύψωσης με φορτίο ελέγχου πραγματοποιήθηκε.
• Το LIS-SE έχει αποθηκεύσει την τιμή.

Υπόδειξη

Το LIS-SE μεταβαίνει στη λειτουργία μέτρησης με φορτίο ελέγχου και στην οθόνη εμφανίζεται 0.000.

Έλεγχος τιμής:

1. Ανυψώστε το φορτίο ελέγχου και κρατήστε πατημένο το πλήκτρο "Ανύψωση" σε γρήγορη ταχύτητα ανύψωσης μέχρι να απενεργοποιηθεί αυτόματα ο κινητήρας.
2. Αποθέστε το φορτίο ελέγχου.
3. Συγκρίνετε το βάρος του φορτίου με την ένδειξη στο LIS-SE.

Η τιμή επιτρέπεται να αποκλίνει έως ±10 %. Διαφορετικά, η μέτρηση πρέπει να επαναληφθεί.

1. Εμφανίστε το επίπεδο παραμέτρων.
2. Βγείτε από το επίπεδο παραμέτρων με την παράμετρο P 9.9 ώστε να επιβεβαιώσετε τις ρυθμίσεις.
3. Πατήστε το πλήκτρο "Κάθοδος" για περίπου 2 s για να τερματίσετε τη ρύθμιση.

• Η προετοιμασία με Teach-In ολοκληρώθηκε και το LIS-SE είναι έτοιμο για λειτουργία.

Έξοδος από το επίπεδο παραμέτρων (P 9.9)

Η έξοδος από το επίπεδο παραμέτρων πρέπει να γίνεται πάντα με την παράμετρο P 9.9, ώστε να αποθηκεύονται οι τιμές και να είναι ξανά ενεργή η ασφάλεια υπερφόρτωσης!

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 9.9.
2. Πατήστε σύντομα το Enter.

• Το επίπεδο παραμέτρων κλείνει.

Τμήμα σέρβις της ABUS

Δήλωση συμμόρφωσης

Η παρούσα δήλωση αποτελεί δήλωση συμμόρφωσης υπό την έννοια του παραρτήματος ΙΙ 1Α της οδηγίας περί μηχανημάτων.

Διατίθεται πλήρης τεχνικός φάκελος.

Τα παρεχόμενα εγχειρίδια λειτουργίας διατίθενται στη γλώσσα του χρήστη.

Αναλαμβάνουμε την υποχρέωση μέσω του τμήματός μας "Τεχνικής Τεκμηρίωσης" να αποστείλουμε στις εποπτικές αρχές της αγοράς, κατόπιν αιτιολογημένης αίτησης τον ειδικό φάκελο για το ημιτελές μηχάνημα.

Gummersbach, 20 Ιουλίου 2023

Ηλεκτρολογική εξέλιξη

Willi Dick

___________________________

Υπογραφή του εξουσιοδοτημένου

Το περιεχόμενο αυτής της δήλωσης ανταποκρίνεται στο EN ISO 17050.

Η ABUS Kransysteme GmbH εφαρμόζει σύστημα διαχείρισης ποιότητας σύμφωνα με το DIN EN ISO 9001.
