ET OVERBLIK:

Generelt

Vedrører alle, der arbejder med kranen, på kranen eller i nærheden

Først

Anvendelse af denne produkthåndbog

Følgende symboler anvendes i denne produkthåndbog:

1. Dette er en handlingsanvisning og opfordrer til et arbejdstrin.

• Dette er resultatet af en handling og skildrer, hvad der sker på apparatet.

• Dette er en optælling.

Henvisninger til produkthåndbogen

Læs produkthåndbogen omhyggeligt før arbejdet. Læs i hvert tilfælde også yderligere produkthåndbøger vedr. tilbehør og komponenter.

Opbevar derefter produkthåndbogen i nærheden af kranen. Den skal være tilgængelig for alle, der arbejder med eller på kranen.

Videregiv altid produkthåndbogen sammen med kranen, hvis den sælges, udlejes eller lign.

Korrekt brug

Drevet til løftemaskineri er beregnet som drivenhed på en enkeltskinneløbekat (typerne E, S og U) og dobbeltskinneløbekat (typerne D, DA, DQA, Z og ZA).

Drivakslen på drevet til løftemaskineri forbindes direkte med wiretromlen.

• Styringen til drevet til løftemaskineri kan gennemføres med omskiftelige poler og med to forskellige hejsehastigheder via ABUS elsystem 3 eller ABUControl og med en frekvensomretter ABULiner eller ABUControl.
• Drevet til løftemaskineri kan inden for dets elektriske og mekaniske ydelsesgrænser benyttes som drev i andre maskiner.
• Drevet til løftemaskineri kan ikke anvendes med trekantkobling.

Forskrifter

Anlægget er på tidspunktet for fremstillingen konstrueret og kontrolleret i henhold til europæiske normer, regler og forskrifter. Hvilke principper der er lagt til grund i forbindelse med konstruktionen og fremstillingen, er angivet i overensstemmelseserklæringen eller inkorporeringserklæringen. Principperne skal også overholdes ved montering, drift, kontrol og vedligeholdelse. De gældende arbejdssikkerhedsbestemmelser skal også overholdes.

Hvilke af forskrifterne der gælder i det pågældende enkelttilfælde, afhænger meget af anvendelsen af kranen og af nationale forskrifter. Kontrollér og overhold de gældende og aktuelle forskrifter og arbejdssikkerhedsbestemmelser! Se også overensstemmelseserklæringen eller inkorporeringserklæringen.

Garanti

• ABUS påtager sig intet ansvar for skader, der er forårsaget af ukorrekt brug, af utilstrækkeligt uddannet personale, af ukorrekt udførte arbejder, af forandringer, ombygninger eller andre ændringer på kranen eller kranens komponenter, der ikke er godkendt af ABUS.
• Kravet på garanti bortfalder, hvis komponenter ændres på eget ansvar, kranen eller krankomponenter monteres, anvendes eller vedligeholdes anderledes end beskrevet i denne produkthåndbog, eller der ikke anvendes originale ABUS-reservedele.
• Sikker drift af kranen eller af kranens komponenter er kun garanteret, hvis der anvendes originale ABUS-reservedele.

Henvisninger vedr. sikkerhed

Overhold disse henvisninger vedr. en sikker omgang med kranen. Specielle farehenvisninger står i det pågældende afsnit, hvor faren forekommer.

• Fare på grund af roterende dele! Udgangsakslen er ikke beskyttet på et ikke-monteret drev til løftemaskineri. Anvendes det ikke monterede drev til løftemaskineri, udgør udgangsakslen en farekilde (f.eks. kan den hænge fast i løse dele). Anvend derfor ikke drevet til løftemaskineri, når det ikke er monteret, eller sørg for sikkerhed med egnede tiltag.
• Fjern ikke ventilatorhætten permanent! Hvis ventilatorhætten fjernes, er farlige områder ikke mere beskyttet. Derved kan personer blive kvæstet! Montér ventilatorhætten igen efter arbejder på drevet til løftemaskineri. Fjern ikke ventilatorhætten permanent for at opnå en bedre køling.

Drevet til løftemaskineri

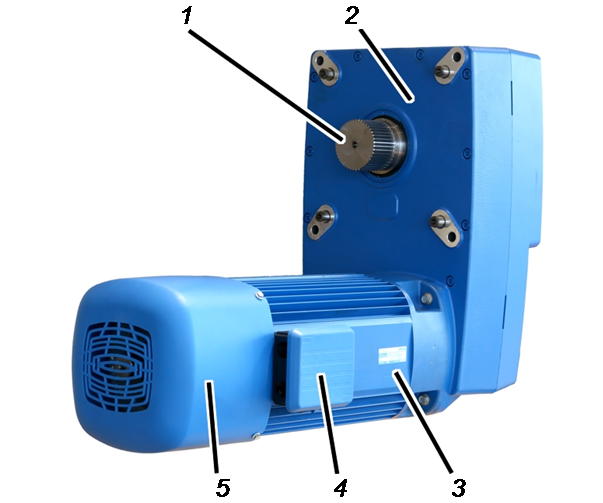

Apparatbeskrivelse

• 1: Udgangsaksel med fortanding
• 2: Gear
• 3: Hejsemotor
• 4: Stikhus
• 5: Ventilatorhætte

Ydelseskendetegn

Det polomskiftelige drev til løftemaskineri GM 800 til 7000:

• Drevet til løftemaskineri drives af en polomskiftelig 2/12-polet hejsemotor med gear.
• Hejsemotoren har en elektromagnetisk aktiveret fjedertryksbremse.
• Drevet til løftemaskineri har en langsom hejsehastighed og en hurtig hejsehastighed. Forholdet mellem de to hejsehastigheder er på 1/6.
• Drevet til løftemaskineri kan hurtigt afbrydes fra resten af kranens elsystem ved hjælp af stikforbindelser i stikhuset direkte på drevet til løftemaskineri.
• Løftegearet har et flertrins cylindrisk tandhjul med skrå fortanding i letmetalhuset. Tandhjulene kører i et lukket oliebad og smøres derved i hele levetiden.

Tekniske data

Se kranens kontrolbog

På- og aflæsning af drevet til løftemaskineri

Overhold blandt andet følgende punkter:

Kun ved direkte anhugning

Ved direkte anhugning hænger drevet til løftemaskineri ikke vandret. Ved montering på wiretaljen bør ABUS monteringshjælp AN103574 anvendes.

Ringskrue

1. Skru et egnet ringskrue i drevet til løftemaskineri.
2. Hæng et egnet fastgørelsesmiddel i ringskruen, og løft drevet til løftemaskineri.

1. Drevet til løftemaskineri hænger ikke vandret.

Kun ved anhugning med monteringshjælp

Ved montering på wiretaljen bør ABUS monteringshjælp AN103574 anvendes.

MonteringshjælpSikring mod
drejning

1. Skru monteringshjælpen i drevet til løftemaskineri.
2. Løsn sikringen mod drejning, skub den mod løftegearet, og skru den fast.
3. Hæng et egnet fastgørelsesmiddel i monteringshjælpen, og løft drevet til løftemaskineri.

1. Drevet til løftemaskineri hænger vandret.

Bortskaffelse af drev til løftemaskineri

Når drevet til løftemaskineri skal bortskaffes:

1. Adskil drevet til løftemaskineri så meget som muligt.
2. Overhold de lokale forskrifter vedrørende bortskaffelse og genbrug.
3. Bortskaf de enkelte dele miljøvenligt sorteret i henhold til materialer:

• Bortskaf metaldele som metalskrot.

Hejsemotorens stator er fast indskrumpet i huset. For at skille stator og hus skal huset adskilles.

• Aflever kunststofdele som kunststofaffald til genanvendelse.
• Bortskaf bremsebelægninger som som blandede komponenter (specialaffald).
• Fjern olie eller fedt fra drevet til løftemaskineri, og bortskaf det som smøremiddel.
• Bortskaf ledninger og stikforbindelser som elektronikskrot.

Montering og tilslutning

Vedrører alle, der arbejder på kranen, før den anvendes

Kranens ejer er ansvarlig for at vælge idrifttagningspersonalet og for, at de er rigtigt kvalificeret.

Eksempler på egnede personer:

• Personer med omfattende viden som følge af faglig uddannelse inden for maskinkonstruktion og el-systemer på kraner.
• Personer med tilstrækkelig erfaring i drift, montering og vedligeholdelse af kraner.
• Personer med omfattende viden om de pågældende tekniske regler, direktiver og sikkerhedsforskrifter, der gælder i det pågældende land.
• Personer med regelmæssig uddannelse fra ABUS.

ABUS påtager sig intet ansvar for skader på grund af idrifttagninger, der er udført ukorrekt og af ukvalificerede personer.

ABUS anbefaler at lade ABUS-monteringsteams udføre idrifttagningen.

Montering af drev til løftemaskineri

Billederne viser monteringen af et drev til løftemaskineri GM 5000 på en dobbeltskinneløbekat (type D). Monteringen af et drev til løftemaskineri på en enkeltskinneløbekat eller i en anden konstruktionsstørrelse adskiller sig ikke væsentligt herfra.

Løft af drev til løftemaskineri

1. Fastslå vægten af drevet til løftemaskineri. Se separat dokument „Tekniske data“ for det tilsvarende drev til løftemaskineri.

MonteringshjælpSikring mod
drejning

1. Skru monteringshjælpen i drevet til løftemaskineri.
2. Løsn sikringen mod drejning, skub den mod løftegearet, og skru den fast.
3. Hæng et egnet fastgørelsesmiddel i monteringshjælpen, og løft drevet til løftemaskineri.

Som alternativ kan drevet til løftemaskineri også løftes med en egnet ringskrue. Derved hænger drevet til løftemaskineri dog ikke vandret, hvilket kan gøre monteringen betydelige vanskeligere.

Se også „På- og aflæsning af drevet til løftemaskineri“.

Tætning og smøring af drivakslen

Om nødvendigt kan drivakslen tætnes med nye komponenter og smøres igen.

TætningsringDrivaksel

1. Skub Nilos-ringen (ved GM800) eller passkiven (ved GM1000 til GM7000) på drivakslen.
2. Skub tætningsringen på drivakslen.
3. Kun ved GM6000: Hvis der forinden var monteret en ekstra anden tætningsring, skal der nu også skubbes en anden tætningsring på.

1. Smør fortandingen på drivakslen.

Smøremiddel Fuchs Lubritech højtemperaturpasta PBC 1574.

Afdækning i wiretromlens lejeflange

1. Smør afdækningen bagved wiretromlens lejeflange.

Smøremiddel højtemperaturpasta PBC 1574 SF artikelnummer 303678.

Mængde GM 800: 25 g
Mængde GM 1000: 25 g
Mængde GM 2000: 50 g
Mængde GM 3000: 50 g
Mængde GM 5000: 70 – 75 g
Mængde GM 6000: 70 – 75 g
Mængde GM 7000: 70 – 75 g

1. Skub drivakslen på drevet til løftemaskineri ind i wiretromlens lejeflange.

Cylinderskruer

1. Skru drevet til løftemaskineri fast med cylinderskruerne (4x) og underlagsskiverne (4x).

Tilslutning af drevet til løftemaskineri

Kontrol af det elektriske ledningsnet

1. Sammenlign driftsspændingen og frekvensområdet på typeskiltet med netspændingen og netfrekvensen for det lokale elektriske ledningsnet.

Tilslutning af drevet til løftemaskineri

Kun ved kontaktorstyring

Tilslutningsledninger drev til løftemaskineri

1. Åbn stikhusdækslet.
2. Sæt tilslutningsledningerne til drevet til løftemaskineri i stiftbjælken på drevet til løftemaskineri.

Afhængigt af konstruktionsstørrelsen og optionerne for drevet til løftemaskineri har stikforbindelserne forskellig størrelse og konfiguration.

1. Læg stikforbindelserne og tilslutningsledningen i stikhuset.
2. Luk stikhusdækslet.

Kun ved frekvensomretter

Tilslutnings-
ledningerStikforbindelser

1. Åbn stikhusdækslet.
2. Sæt tilslutningsledningerne til drevet til løftemaskineri i stiftbjælken på drevet til løftemaskineri.

Afhængigt af konstruktionsstørrelsen og optionerne for drevet til løftemaskineri har stikforbindelserne forskellig størrelse og konfiguration.

1. Læg stikforbindelserne og tilslutningsledningen i stikhuset.
2. Tryk den forreste ende af tilslutningsledningen (beklædningen omkring afskærmningen er fjernet dér) fra drevet til løftemaskineri ind i skærmklemmen.
3. Fastgør tilslutningsledningen på skærmklemmen med en kabelbinder.
4. Læg stikforbindelserne og tilslutningsledningen i stikhuset.
5. Luk stikhusdækslet.

Kontrol

Vedrører alle, der kontrollerer og godkender kranen i henhold til arbejdssikkerhedsbetingelserne

Drevet til løftemaskineri skal kontrolleres regelmæssigt for at sikre en sikker drift. Ejeren er ansvarlig for den regelmæssige kontrol.

Først

Kontrolintervaller

Den regelmæssige kontrol finder sted mindst en gang om året.

Under bestemte forudsætninger er en hyppigere regelmæssig kontrol nødvendig. Årsagerne er:

• Hyppigt arbejde med løftekapacitet.
• Arbejde i skifteholdsdrift.
• Hyppig anvendelse.
• Støvede eller aggressive omgivelser.

Ejeren er ansvarlig for at kontrollere forudsætningerne og fastlægge kontrolintervallerne. ABUS står gerne til rådighed i forbindelse med spørgsmål.

Krav til kontrolløren

Ejeren af kranen er ansvarlig for at vælge kontrolløren og for, at denne er rigtigt kvalificeret.

Eksempler på egnede personer:

• Personer med omfattende viden som følge af faglig uddannelse inden for maskinkonstruktion og el-systemer på kraner.
• Personer med tilstrækkelig erfaring i drift, montering og vedligeholdelse af kraner.
• Personer med omfattende viden om de pågældende tekniske regler, direktiver og sikkerhedsforskrifter, der gælder i det pågældende land.
• Personer med regelmæssig uddannelse fra ABUS.

Kontrollens omfang

Den egnede person, der kontrollerer drevet til løftemaskineri, er ansvarlig for kontrollens omfang og type.

Oversigt: Kontrol af drev til løftemaskineri

Ud over punkterne, der er beskrevet her, skal alle punkter, der er beskrevet i andre medleverede produkthåndbøger, også kontrolleres.

Det er udelukkende kontrollørens afgørelse, om drevet til løftemaskineri er i en fejlfri tilstand. Hvis der konstateres mangler, skal de udbedres. Kontrolløren afgør, om drevet til løftemaskineri derefter skal kontrolleres igen.

Hvis forskrifterne, der gælder lokalt, kræver yderligere kontroller, skal de også udføres.

Kontrollér derudover mindst disse punkter:

1. Kontrollér bremsen på drevet til løftemaskineri. Se „Kontrol af bremsen på drevet til løftemaskineri“.

Kontrol af bremsen på drevet til løftemaskineri

For at kontrollere bremsen måles for det første luftspalten mellem magnetlegeme og ankerplade og for det andet bremsebelægningens tykkelse.

Oversigt:

Luftspalte (mellem magnetlegeme og ankerplade)Bremsebelægningstykkelse

På grund af sliddet på bremsebelægningen ved bremsningen af motoren bliver bremserotoren tyndere. Ankerpladen trykkes derved mere og mere i retning af bremserotoren ved bremsning, og luftspalten bliver bredere. Hvis luftspalten har nået sin maksimale bredde, forhindrer en spaltebegrænsning, at ankerpladen kan trykkes videre, så en sikker ventilation af ankerpladen er sikret. Når der gribes ind i spaltebegrænsnigen, reduceres bremsens bremsevirkning.

Senest nu skal luftspalten indstilles igen. Hvis den minimale belægningstykkelse er nået, skal bremserotoren udskiftes.

Hvis luftspalten stadig er inden for det tilladte område, men at man på grund af den aktuelle brug kan gå ud fra, at luftspalten vil være bredere end tilladt inden det næste periodiske eftersyn: Indstil allerede nu luftspalten igen.

Fjernelse af ventilatorhætten

1. Løsn de riflede skruer (3x) på ventilatorhætten.
2. Tag ventilatorhætten af.

Kun ved ventilatorvinge på motorakslen

Demontering af ventilatorvinge

Låsering

1. Fjern låseringen.
2. Afmontér ventilatorvingen.

Kun ved fremmedventilator uden ramme

Stikforbindelse

1. Løsn stikforbindelse fra fremmedventilatoren, hvis den findes.
2. Løsn sekskantskruerne (3x) på fremmedventilatoren, og tag fremmedventilatoren af.
3. Hvis fremmedventilatoren ikke har en stikforbindelse: Lad fremmedventilatoren være tilsluttet, og fastgør den på hejsemotoren, f.eks. med en spænderem.

Kun ved fremmedventilator med ramme

Stikforbindelse

1. Løsn stikforbindelsen fra fremmedventilatoren.
2. Løsn cylinderskruerne (2x) på fremmedventilatoren, og tag fremmedventilatoren af.

Blotlæggelse af bremsen

1. Fjern O-ringen.
2. Rengør hele bremsen med trykluft.

Måling af luftspalten

MagnetlegemeAnkerplade

1. Skub søgelæren ind i luftspalten mellem magnetlegeme og ankerplade ved siden af en af sekskantskruerne, og mål.
2. Hvis luftspalten har nået arbejdsområdets maksimale bredde (1,1 mm): Indstil bremsen. Se „Indstilling af luftspalten på bremsen“.

Hvis luftspalten stadig er inden for det tilladte område, men at man på grund af den aktuelle brug kan gå ud fra, at luftspalten vil være bredere end tilladt inden det næste periodiske eftersyn: Indstil allerede nu luftspalten igen.

1. Gentag trinene for alle sekskantskruer (3x).

Afmontering af magnetlegemet

StrømforsyningMagnetlegeme

1. Træk magnetlegemets strømforsyning af.
2. Løsn sekskantskruerne (3x).
3. Træk magnetlegemet af motorakslen.

Måling af bremsebelægningstykkelsen

Bremsrotor

1. Træk bremserotoren af navet og af motorakslen.

1. Kontrollér bremsebelægningstykkelsen med et skydelære.
2. Hvis bremserotoren er tyndere end angivet i tabellen: Udskift bremserotoren. Se „Udskiftning af bremserotoren på drevet til løftemaskineri“.

Kontrol af O-ring

Området mellem magnetlegeme og ankerplade (luftspalte) beskyttes mod støv af en O-ring. Denne O-ring må ikke være beskadiget eller mangle.

1. Kontrol af O-ring.

O-ringen må ikke været revnet, trykket flad eller have andre skader eller mangle helt.

1. Hvis O-ringen er beskadiget eller mangler, skal den udskiftes/erstattes med en ny.

Montering af bremserotoren

Nav

1. Hvis den findes: Kontrollér, om O-ringen ligger fuldstændig i navets not.
2. Skub en ny bremserotor på navet via motorakslen.

Montering af magnetlegemet

Magnetlegeme

1. Skub magnetlegemet på motorakslen.
2. Skru sekskantskruerne (3x).

Udskift om nødvendigt sekskantskruerne og hulskruerne med nye skruer.

1. Derefter skal luftspalten indstilles igen. Se „Indstilling af luftspalten på bremsen“.
2. Tilslut magnetlegemets strømforsyning.

Afdækning af bremsen

1. Sæt O-ringen i.

Kun ved ventilatorvinge på motorakslen

Montering af ventilatorvinge

Låsering

1. Sæt ventilatorvingen på motorakslen.
2. Sæt låseringen i.

Kun ved fremmedventilator uden ramme

Stikforbindelse

1. Sæt fremmedventilatoren på magnetlegemet.
2. Skru fremmedventilatoren fast med sekskantskruer M5x10 (3x). 4,8 Nm. Sørg for at sikre med skruesikringslak (middelfast).
3. Om nødvendigt: Sæt stikforbindelsen fra fremmedventilatoren i.
4. Kontrollér fremmedventilatorens drejeretning: Drejeretningen bestemmes af fremmedventilatorens drejefelt. Luften skal suges ind fra ventilatorhættens retning og blæses langs motoren. Ved et forkert drejefelt drejer fremmedventilatoren i den forkerte retning, og hejsemotoren køles ikke tilstrækkeligt.

Kun ved fremmedventilator med ramme

Stikforbindelse

1. Sæt fremmedventilatoren på holderen.
2. Skru fremmedventilatoren fast med cylinderskruer M4x16 (2x). 2,4 Nm. Sørg for at sikre med skruesikringslak (middelfast).
3. Sæt stikforbindelsen fra fremmedventilatoren i.
4. Kontrollér fremmedventilatorens drejeretning: Drejeretningen bestemmes af den retning, som fremmedventilatoren monteres i på holderen. Luften skal ind fra ventilatorhættens retning og blæses langs motoren. Ved en forkert drejeretning drejer i den forkerte retning, og hejsemnotoren køles ikke tilstrækkeligt.

Luk ventilatorhætten

1. Sæt ventilatorhætten på.
2. Spænd ventilatorhættens riflede skruer (3x) fast.

Vedligeholdelse

Vedrører alle, der vedligeholder, reparerer eller ombygger kranen

Kranens ejer er ansvarlig for at vælge vedligeholdelsespersonalet og for, at de er rigtigt kvalificeret.

Eksempler på egnede personer:

• Personer med omfattende viden som følge af faglig uddannelse inden for maskinkonstruktion og el-systemer på kraner.
• Personer med tilstrækkelig erfaring i drift, montering og vedligeholdelse af kraner.
• Personer med omfattende viden om de pågældende tekniske regler, direktiver og sikkerhedsforskrifter, der gælder i det pågældende land.
• Personer med regelmæssig uddannelse fra ABUS.

ABUS påtager sig intet ansvar for skader på grund af vedligeholdelser, der er udført ukorrekt og af ukvalificerede personer.

ABUS anbefaler at lade ABUS-service udføre vedligeholdelsen.

Anvend kun originale ABUS-reservedele. I modsat fald bortfalder garantikravet.

Henvisninger vedr. sikkerhed ved vedligeholdelse

Overhold følgende sikkerhedshenvisninger ved alle vedligeholdelsesarbejder på drevet til løftemaskineri:

• Sluk nettilslutningsafbryderen. Sørg for at sikre afbryderen, så den ikke slås til igen utilsigtet.
• Træk netadskillerstikket ud af stikdåsen på krankontaktorboksen. Sørg for at sikre stikdåsen med en hængelås, så netadskillerstikket ikke sættes utilsigtet i igen.
• Anvend en egnet løfteplatform og faldsikring.
• Afspær arbejdsområdet tilstrækkeligt omkring løfteplatformen.
• Afbryd yderligere kraner på den samme kranbane eller kraner over eller under kranen, der skal vedligeholdes. Sørg for at sikre afbryderen, så den ikke slås til igen utilsigtet. Andre kraner kan i modsat fald vælte løfteplatformen eller støde mod kranen, der skal vedligeholdes.
• Informér personer omkring om vedligeholdelsen.
• Arbejder på kranens el-system må kun udføres af uddannede elektrikere!
• Også når der er trykket på nødstop-knappen, er der høje spændinger på kontaktorkasserne, som kan forårsage dødsfald.

Disse sikkerhedshenvisninger gælder specielt for drevet til løftemaskineri:

• Fjern ikke ventilatorhætten med fremmedventilator permanent! Hvis ventilatorhætten fjernes, er farlige områder ikke mere beskyttet. Derved kan personer blive kvæstet, og hejsemotoren kan blive for varm! Montér ventilatorhætten igen efter arbejder på drevet til løftemaskineri. Fjern ikke ventilatorhætten permanent for at opnå en bedre køling.
• Fare for at komme i klemme ved monteringen! Drevet til løftemaskineri er meget tungt. Ved monteringen er det derfor ikke nemt at håndtere og kan komme i klemme og sætte sig fast. Anvend ABUS-monteringshjælp AN103574 ved monteringen, så drevet til løftemaskineri hænger vandret.
• Fare på grund af elektrisk stød! Også når kranen er frakoblet, er der høje spændinger på frekvensomretteren og hejsemotoren, der kan forårsage dødsfald. Træk tilslutningsledningen til hejsemotoren ud før arbejder på drevet til løftemaskineri.

Indstilling af luftspalten på bremsen

Er luftspalten bredere end tilladt, skal den genindstilles.

Oversigt:

Luftspalte (mellem magnetlegeme og ankerplade)Bremsebelægningstykkelse

Så snart hejsemotoren ikke længere kører, trykker ankerpladen mod bremserotoren med fjederkraft og bremser på den måde hejsemotoren. Mellem magnetlegemet og ankerpladen opstår der en luftspalte. Når hejsemotoren starter, trækker magnetlegemet ankerpladen væk fra bremsebelægningen, hejsemotoren kan igen dreje frit.

Når bremsebelægningen slides, bliver luftspalten større. Se „Kontrol af bremsen på drevet til løftemaskineri“. Hvis den er større end maksimalt tilladt, skal bremsen genindstilles. Hvis bremsebelægningen på bremserotoren er blevet for tynd på grund af slid, skal den udskiftes. Se „Udskiftning af bremserotoren på drevet til løftemaskineri“.

Fjernelse af ventilatorhætten

1. Løsn de riflede skruer (3x) på ventilatorhætten.
2. Tag ventilatorhætten af.

Kun ved ventilatorvinge på motorakslen

Demontering af ventilatorvinge

Låsering

1. Fjern låseringen.
2. Afmontér ventilatorvingen.

Kun ved fremmedventilator uden ramme

Stikforbindelse

1. Løsn stikforbindelse fra fremmedventilatoren, hvis den findes.
2. Løsn sekskantskruerne (3x) på fremmedventilatoren, og tag fremmedventilatoren af.
3. Hvis fremmedventilatoren ikke har en stikforbindelse: Lad fremmedventilatoren være tilsluttet, og fastgør den på hejsemotoren, f.eks. med en spænderem.

Kun ved fremmedventilator med ramme

Stikforbindelse

1. Løsn stikforbindelsen fra fremmedventilatoren.
2. Løsn cylinderskruerne (2x) på fremmedventilatoren, og tag fremmedventilatoren af.

Blotlæggelse af bremsen

1. Fjern O-ringen.
2. Rengør hele bremsen med trykluft.

Indstilling af luftspalten

MagnetlegemeHulskrue

1. Løsn sekskantskruerne (3x) en halv omdrejning.
2. Skru hulskruerne (3x) en halv omdrejning i retning af magnetlegemet.
3. Aflæs luftspaltens nom. bredde i tabellen.

Oversigt:

Luftspalte (mellem magnetlegeme og ankerplade)Bremsebelægningstykkelse

1. Skub et tilsvarende søgelære ind i luftspalten mellem magnetlegemet og ankerpladen lige ved siden af en af sekskantskruerne.
2. Spænd sekskantskruerne så fast, at søgelæren stadig kan trækkes ud af luftspalten.

• Luftspalten på denne sekskantskrue er nu indstillet på det nom. mål.

1. Gentag trinene for alle sekskantskruer (3x).

Afslutning af indstillingen af luftspalten

Hulskrue

1. Skru hulskruerne (3x) i retning af hejsemotoren, og spænd dem manuelt fast.
2. Skru sekskantskruerne (3x).

• Bremsen er skruet fast.

1. Kontrollér luftspalten ved siden af alle tre sekskantskruer. Gentag indstillingen, hvis den afviger fra den nom. bredde.

Afdækning af bremsen

1. Sæt O-ringen i.

Kun ved ventilatorvinge på motorakslen

Montering af ventilatorvinge

Låsering

1. Sæt ventilatorvingen på motorakslen.
2. Sæt låseringen i.

Kun ved fremmedventilator uden ramme

Stikforbindelse

1. Sæt fremmedventilatoren på magnetlegemet.
2. Skru fremmedventilatoren fast med sekskantskruer M5x10 (3x). 4,8 Nm. Sørg for at sikre med skruesikringslak (middelfast).
3. Om nødvendigt: Sæt stikforbindelsen fra fremmedventilatoren i.
4. Kontrollér fremmedventilatorens drejeretning: Drejeretningen bestemmes af fremmedventilatorens drejefelt. Luften skal suges ind fra ventilatorhættens retning og blæses langs motoren. Ved et forkert drejefelt drejer fremmedventilatoren i den forkerte retning, og hejsemotoren køles ikke tilstrækkeligt.

Kun ved fremmedventilator med ramme

Stikforbindelse

1. Sæt fremmedventilatoren på holderen.
2. Skru fremmedventilatoren fast med cylinderskruer M4x16 (2x). 2,4 Nm. Sørg for at sikre med skruesikringslak (middelfast).
3. Sæt stikforbindelsen fra fremmedventilatoren i.
4. Kontrollér fremmedventilatorens drejeretning: Drejeretningen bestemmes af den retning, som fremmedventilatoren monteres i på holderen. Luften skal ind fra ventilatorhættens retning og blæses langs motoren. Ved en forkert drejeretning drejer i den forkerte retning, og hejsemnotoren køles ikke tilstrækkeligt.

Luk ventilatorhætten

1. Sæt ventilatorhætten på.
2. Spænd ventilatorhættens riflede skruer (3x) fast.

Udskiftning af bremserotoren på drevet til løftemaskineri

Hvis bremserotoren på drevet til løftemaskineri er tyndere end tilladt, skal bremserotoren udskiftes.

Hvis ankerpladen også er slidt og skal udskiftes, kan ankerpladen også udskiftes.

Hvis der skal udskiftes flere komponenter: Se „Udskiftning af hele bremsen“.

Fjernelse af ventilatorhætten

1. Løsn de riflede skruer (3x) på ventilatorhætten.
2. Tag ventilatorhætten af.

Kun ved ventilatorvinge på motorakslen

Demontering af ventilatorvinge

Låsering

1. Fjern låseringen.
2. Afmontér ventilatorvingen.

Kun ved fremmedventilator uden ramme

Stikforbindelse

1. Løsn stikforbindelse fra fremmedventilatoren, hvis den findes.
2. Løsn sekskantskruerne (3x) på fremmedventilatoren, og tag fremmedventilatoren af.
3. Hvis fremmedventilatoren ikke har en stikforbindelse: Lad fremmedventilatoren være tilsluttet, og fastgør den på hejsemotoren, f.eks. med en spænderem.

Kun ved fremmedventilator med ramme

Stikforbindelse

1. Løsn stikforbindelsen fra fremmedventilatoren.
2. Løsn cylinderskruerne (2x) på fremmedventilatoren, og tag fremmedventilatoren af.

Blotlæggelse af bremsen

1. Fjern O-ringen.
2. Rengør hele bremsen med trykluft.

Afmontering af magnetlegemet

StrømforsyningMagnetlegeme

1. Træk magnetlegemets strømforsyning af.
2. Løsn sekskantskruerne (3x).
3. Træk magnetlegemet af motorakslen.

Afmontering af den gamle bremserotor

Bremsrotor

1. Træk bremserotoren af navet og af motorakslen.

Fjernelse af låseringen og den forreste pasfeder

Hvis ankerpladen også skal udskiftes:

Forreste pasfederLåsering

1. Fjern den forreste pasfeder.
2. Fjern låseringen.

Fjernelse af nav og bageste pasfeder

Hvis ankerpladen også skal udskiftes:

1. Træk navet af motorakslen.

• Bremsen af fuldstændigt afmonteret.

1. Fjern den bageste pasfeder.

Isætning af en ny bageste pasfeder og navet

Hvis ankerpladen også skal udskiftes:

Nav

1. Sæt den nye bageste passfeder i.
2. Skub det nye nav over den bageste pasfeder og på motorakslen.

Isætning af forreste pasfeder og en ny låsering

Hvis ankerpladen også skal udskiftes:

Forreste pasfederLåsering

1. Sæt en ny låsering i.
2. Sæt den forrekste pasfeder i.

Montering af en ny bremserotor

Nav

1. Hvis den findes: Kontrollér, om O-ringen ligger fuldstændig i navets not.
2. Skub en ny bremserotor på navet via motorakslen.

Afmontering af den gamle ankerplade

Hvis ankerpladen også skal udskiftes:

1. Skru hulskruerne (3x) ud.

1. Skru hejsebegrænsningsskruerne (2x) med underlagsskiver (2x) og trykfjedre (2x).

O-ring

1. Afmontering af ankerplade
2. Tag den blotlagte O-ring ud af noten.

Trækbolt

1. Tag trækboltene (2x) ud af ventilationsbøjlen.
2. Rengør ventilationsbøjlen indefra.

Montering af ny ankerplade

Hvis ankerpladen også skal udskiftes:

Trækbolt

1. Sæt nye trækbolte (2x) i ventilationsbøjlen.

Drej trækboltene, så hejsebegrænsningsskruen (2x) kan gribe ind i trækbolten.

O-ringAnkerplade

1. Læg en ny O-ring i noten på magnetlegemet.
2. Sæt en ny ankerplade på magnetlegemet.

VentilationsbøjleAnkerplade

1. Før nye hejsebegrænsningsskruer (2x) med underlagsskiver (2x) og trykfjedre (2x) ind i ankerpladen.
2. Skru ventilationsbøjlen manuelt på med hejsebegrænsningsskruer (2x).

1. Skru ankerpladen manuelt fast på magnetlegemet med nye hulskruer (3x).

Luftspalte

1. Skub søgelæren ind i luftspalten mellem ankerpladen og magnetlegemet ved siden af hejsebegrænsningsskruerne, og mål.
2. Indstil luftspalten på 1,1 mm med hejsebegrænsningsskruerne (2x).

Montering af magnetlegemet

Magnetlegeme

1. Skub magnetlegemet på motorakslen.
2. Skru sekskantskruerne (3x) manuelt fast.

Udskift sekskantskruerne og hulskruerne med nye skruer, hvis de findes i reservedelssættet.

1. Tilslut magnetlegemets strømforsyning.

Indstilling af luftspalten

MagnetlegemeHulskrue

1. Løsn sekskantskruerne (3x) en halv omdrejning.
2. Skru hulskruerne (3x) en halv omdrejning i retning af magnetlegemet.
3. Aflæs luftspaltens nom. bredde i tabellen.

Oversigt:

Luftspalte (mellem magnetlegeme og ankerplade)Bremsebelægningstykkelse

1. Skub et tilsvarende søgelære ind i luftspalten mellem magnetlegemet og ankerpladen lige ved siden af en af sekskantskruerne.
2. Spænd sekskantskruerne så fast, at søgelæren stadig kan trækkes ud af luftspalten.

• Luftspalten på denne sekskantskrue er nu indstillet på det nom. mål.

1. Gentag trinene for alle sekskantskruer (3x).

Afslutning af indstillingen af luftspalten

Hulskrue

1. Skru hulskruerne (3x) i retning af hejsemotoren, og spænd dem manuelt fast.
2. Skru sekskantskruerne (3x).

• Bremsen er skruet fast.

1. Kontrollér luftspalten ved siden af alle tre sekskantskruer. Gentag indstillingen, hvis den afviger fra den nom. bredde.

Afdækning af bremsen

1. Sæt O-ringen i.

Kun ved ventilatorvinge på motorakslen

Montering af ventilatorvinge

Låsering

1. Sæt ventilatorvingen på motorakslen.
2. Sæt låseringen i.

Kun ved fremmedventilator uden ramme

Stikforbindelse

1. Sæt fremmedventilatoren på magnetlegemet.
2. Skru fremmedventilatoren fast med sekskantskruer M5x10 (3x). 4,8 Nm. Sørg for at sikre med skruesikringslak (middelfast).
3. Om nødvendigt: Sæt stikforbindelsen fra fremmedventilatoren i.
4. Kontrollér fremmedventilatorens drejeretning: Drejeretningen bestemmes af fremmedventilatorens drejefelt. Luften skal suges ind fra ventilatorhættens retning og blæses langs motoren. Ved et forkert drejefelt drejer fremmedventilatoren i den forkerte retning, og hejsemotoren køles ikke tilstrækkeligt.

Kun ved fremmedventilator med ramme

Stikforbindelse

1. Sæt fremmedventilatoren på holderen.
2. Skru fremmedventilatoren fast med cylinderskruer M4x16 (2x). 2,4 Nm. Sørg for at sikre med skruesikringslak (middelfast).
3. Sæt stikforbindelsen fra fremmedventilatoren i.
4. Kontrollér fremmedventilatorens drejeretning: Drejeretningen bestemmes af den retning, som fremmedventilatoren monteres i på holderen. Luften skal ind fra ventilatorhættens retning og blæses langs motoren. Ved en forkert drejeretning drejer i den forkerte retning, og hejsemnotoren køles ikke tilstrækkeligt.

Luk ventilatorhætten

1. Sæt ventilatorhætten på.
2. Spænd ventilatorhættens riflede skruer (3x) fast.

Udskiftning af hele bremsen

Hvis bremserotoren er tyndere end tilladt, må bremsen ikke efterjusteres igen. Så skal bremserotoren udskiftes.

Afhængigt af slid og nødvendighed skal andre dele på bremsen eventuelt udskiftes:

• Friktionsplade
• Nav
• O-ring
• Hulskruer
• Pasfeder
• Låsering
• Magnetlegeme

Fjernelse af ventilatorhætten

1. Løsn de riflede skruer (3x) på ventilatorhætten.
2. Tag ventilatorhætten af.

Kun ved ventilatorvinge på motorakslen

Demontering af ventilatorvinge

Låsering

1. Fjern låseringen.
2. Afmontér ventilatorvingen.

Kun ved fremmedventilator uden ramme

Stikforbindelse

1. Løsn stikforbindelse fra fremmedventilatoren, hvis den findes.
2. Løsn sekskantskruerne (3x) på fremmedventilatoren, og tag fremmedventilatoren af.
3. Hvis fremmedventilatoren ikke har en stikforbindelse: Lad fremmedventilatoren være tilsluttet, og fastgør den på hejsemotoren, f.eks. med en spænderem.

Kun ved fremmedventilator med ramme

Stikforbindelse

1. Løsn stikforbindelsen fra fremmedventilatoren.
2. Løsn cylinderskruerne (2x) på fremmedventilatoren, og tag fremmedventilatoren af.

Blotlæggelse af bremsen

1. Fjern O-ringen.
2. Rengør hele bremsen med trykluft.

Afmontering af magnetlegemet

StrømforsyningMagnetlegeme

1. Træk magnetlegemets strømforsyning af.
2. Løsn sekskantskruerne (3x).
3. Træk magnetlegemet af motorakslen.

Aftrækning af bremserotoren

Bremsrotor

1. Træk bremserotoren af navet og af motorakslen.

Fjernelse af låsering og pasfeder

PasfederLåsering

1. Fjern pasfederne.
2. Fjern låseringen.

Fjernelse af navet

NavBageste pasfeder

1. Træk navet af motorakslen.

• Bremsen af fuldstændigt afmonteret.

Isætning af et nyt nav

NavBageste pasfeder

1. Skub det nye nav over den bageste pasfeder og på motorakslen.

Isætning af låsering

PasfederLåsering

1. Sæt låseringen i.
2. Sæt den forrekste pasfeder i.

Montering af bremserotoren

Nav

1. Hvis den findes: Kontrollér, om O-ringen ligger fuldstændig i navets not.
2. Skub en ny bremserotor på navet via motorakslen.

Montering af magnetlegemet

Magnetlegeme

1. Skub magnetlegemet på motorakslen.
2. Skru sekskantskruerne (3x) manuelt fast.

Udskift sekskantskruerne og hulskruerne med nye skruer, hvis de findes i reservedelssættet.

1. Tilslut magnetlegemets strømforsyning.

Indstilling af luftspalten

MagnetlegemeHulskrue

1. Løsn sekskantskruerne (3x) en halv omdrejning.
2. Skru hulskruerne (3x) en halv omdrejning i retning af magnetlegemet.
3. Aflæs luftspaltens nom. bredde i tabellen.

Oversigt:

Luftspalte (mellem magnetlegeme og ankerplade)Bremsebelægningstykkelse

1. Skub et tilsvarende søgelære ind i luftspalten mellem magnetlegemet og ankerpladen lige ved siden af en af sekskantskruerne.
2. Spænd sekskantskruerne så fast, at søgelæren stadig kan trækkes ud af luftspalten.

• Luftspalten på denne sekskantskrue er nu indstillet på det nom. mål.

1. Gentag trinene for alle sekskantskruer (3x).

Afslutning af indstillingen af luftspalten

Hulskrue

1. Skru hulskruerne (3x) i retning af hejsemotoren, og spænd dem manuelt fast.
2. Skru sekskantskruerne (3x).

• Bremsen er skruet fast.

1. Kontrollér luftspalten ved siden af alle tre sekskantskruer. Gentag indstillingen, hvis den afviger fra den nom. bredde.

Afdækning af bremsen

1. Sæt O-ringen i.

Kun ved ventilatorvinge på motorakslen

Montering af ventilatorvinge

Låsering

1. Sæt ventilatorvingen på motorakslen.
2. Sæt låseringen i.

Kun ved fremmedventilator uden ramme

Stikforbindelse

1. Sæt fremmedventilatoren på magnetlegemet.
2. Skru fremmedventilatoren fast med sekskantskruer M5x10 (3x). 4,8 Nm. Sørg for at sikre med skruesikringslak (middelfast).
3. Om nødvendigt: Sæt stikforbindelsen fra fremmedventilatoren i.
4. Kontrollér fremmedventilatorens drejeretning: Drejeretningen bestemmes af fremmedventilatorens drejefelt. Luften skal suges ind fra ventilatorhættens retning og blæses langs motoren. Ved et forkert drejefelt drejer fremmedventilatoren i den forkerte retning, og hejsemotoren køles ikke tilstrækkeligt.

Kun ved fremmedventilator med ramme

Stikforbindelse

1. Sæt fremmedventilatoren på holderen.
2. Skru fremmedventilatoren fast med cylinderskruer M4x16 (2x). 2,4 Nm. Sørg for at sikre med skruesikringslak (middelfast).
3. Sæt stikforbindelsen fra fremmedventilatoren i.
4. Kontrollér fremmedventilatorens drejeretning: Drejeretningen bestemmes af den retning, som fremmedventilatoren monteres i på holderen. Luften skal ind fra ventilatorhættens retning og blæses langs motoren. Ved en forkert drejeretning drejer i den forkerte retning, og hejsemnotoren køles ikke tilstrækkeligt.

Luk ventilatorhætten

1. Sæt ventilatorhætten på.
2. Spænd ventilatorhættens riflede skruer (3x) fast.

Udskiftning af hejsemotor på drev til løftemaskineri

Ved en defekt kan hejsemotoren afmonteres fra gearet og udskiftes enkeltvis. På grund af den modulære konstruktion skal gearet ikke skilles ad.

Billederne viser udskiftningen på et drev til løftemaskineri GM 6000. Udskiftningen af en hejsemotor i en anden konstruktionsstørrelse adskiller sig ikke væsentligt herfra.

Valg af monteringsvariant

Foretrukket variant: Afmontér hejsemotoren lodret opad:

Den sikreste variant er at afmontere hejsemotor lodret opad fra det liggende drev til løftemaskineri. Dertil skal drevet til løftemaskineri forinden afmonteres fra wiretaljen. Denne variant skal så vidt muligt foretrækkes.

1. Afmontér drevet til løftemaskineri. Se „“, side .
2. Drej drevet til løftemaskineri, og læg det på gearet.

Alternativ: Understøt hejsemotoren vandret nedefra':

Hejsemotoren kan udskiftes vandret, når drevet til løftemaskineri er moneteret på wiretaljen. Afhængigt af adgangen til wiretaljen skal hejsemotoren i den forbindelse holdes nedefra, f.eks. med en egnet gaffeltruck.

Ved udskiftningen skal hejsemotoren sikres, så vægten kan holdes uden farer.

Alternativ: Fastgør hejsemotoren vandret oppefra:

Afhængigt af monteringssituationen kan hejsemotoren også udskiftes vandret og holdes i den forbindelse oppefra. I hejsemotorens hus er der dertil anbragt et forskydeligt fastgørelsespunkt. Da wiretromlehuset befinder sig umiddelbart over hejsemotoren, er der for det meste ikke adgang til fasgørelsespunktet.

Afmontering af hejsemotor

Billederne viser udskiftningen på et lodret stående drev til løftemaskineri.

1. Løsn de riflede skruer (3x) på ventilatorhætten.
2. Tag ventilatorhætten af.

Ringskrue med fastgørelsesmiddelHejsemotor

1. Kun ved ventilatorvinge på motorakslen: Skru en egnet ringskru i motorakslen, og sæt egnet fastgørelsesmiddel i ringskruen.
2. Kun ved fremmedventilator: Afmontér fremmedventilatoren, og skru en ringskrue i motorakslen.

Hvis der ikke kan skrues en ringskrue i motorakslen: Anvend et egnet fastgørelsesmiddel, som hejsemotoren kan løftes lodret med.

1. Løsn de riflede skruer (4x).
2. Løft hejsemotoren.

• Koblingshalvdelene mellem hejsemotor og løftegear glider fra hinanden.
• Hejsemotoren er afmonteret.

Montering af hejsemotor

Billederne viser udskiftningen på et lodret stående drev til løftemaskineri.

Koblingshalvdele

1. Placér hejsemotoren over løftegearet.
2. Drej hejsemotoren, så stikhuset vender mod ydersiden af drevet til løftemaskineri, der er monteret senere.
3. Sæt tandkransen på koblingshalvdelen på løftegearet.
4. Drej koblingshalvdelen på løftegearet, så koblingshalvdelene på hejsemotoren og på løftegearet står præcist over hinanden og glider ind i hinanden ved monteringen.

Ved et afmonteret drev til løftemaskineri kan koblingshalvdelen på gearet drejes.

1. Sæt hejsemotoren på løftegearet.

• Koblingshalvdelene glider ind i hinanden i tandkransen.

1. Spænd de riflede skruer (4x) fast på hejsemotoren.

Manuel sænkning af lasten i nødstilfælde (nødsænkning)

Ved et strømsvigt, en defekt hejsemotor eller en defekt bremsespole kan lasten sænkes manuelt. Dertil løsnes bremsen på ventilationsbøjlen manuelt.

Den manuelle sænkning af en last er en nødforanstaltning.

Sikring af arbejdsområdet

1. Afspær arbejdsområdet omkring kranen tilstrækkeligt.
2. Informér personer i nærheden om nødsænkningen.

Fjernelse af ventilatorhætten

1. Løsn de riflede skruer (3x) på ventilatorhætten.
2. Tag ventilatorhætten af.

Sænkning af lasten

VentilationsbøjleGevindstang

1. Skru gevindstangen M6 eller M8 ind i ventilationsbøjlen.
2. Vip ventilationsbøjlen forsigtigt og langsomt bagud med gevindstangen.

• Bremsen løsnes, lasten gliver bagud.

Brems lasten igen:

1. Slip ventilationsbøjlen, når lasten sænkes for hurtigt.

• Ventilationsbøjlen vipper tilbage, lasten bremses.

Udskiftning af bremsen

bremsebelægningen belastes kraftigt ved en nødsænkning og kan hurtigt opvarmes. Derfor skal bremsebelægningen derefter udskiftes. Se „Udskiftning af bremserotoren på drevet til løftemaskineri“.

Smøremidler

Bemærk:

Syntetiske smøremidler må ikke blandes med mineraliske smøremidler!

Løftegear GM 800

Smøring fra fabrikken med smøremiddel med normbetegnelse SAE POW-90 DIN 51502

Mængde: 1500 ml

Alternativ: Smøremiddel med normbetegnelse CLP ISO VG 680 DIN 51502

1. Løftegearet er smurt til levetiden.

Dette gælder ved drift med en gennemsnitlig daglig funktionstid for løftemaskineriet på mindre end 1 time og ved middel eller lavt lastkollektiv.

Ved levetidens ophør (ved et hovedeftersyn) skal det afgøres, om smøremidlet skal udskiftes.

Løftegear GM 1000

Smøring fra fabrikken med smøremiddel med normbetegnelse CLP ISO VG 680 DIN 51502

Mængde: 1600 ml

1. Løftegearet er smurt til levetiden.

Dette gælder ved drift med en gennemsnitlig daglig funktionstid for løftemaskineriet på mindre end 1 time og ved middel eller lavt lastkollektiv.

Ved levetidens ophør (ved et hovedeftersyn) skal det afgøres, om smøremidlet skal udskiftes.

Løftegear GM 2000

Smøring fra fabrikken med smøremiddel med normbetegnelse CLP ISO VG 320 DIN 51502

Mængde: 500 ml

Alternativ: Smøremiddel med normbetegnelse CLP ISO VG 680 DIN 51502

1. Løftegearet er smurt til levetiden.

Dette gælder ved drift med en gennemsnitlig daglig funktionstid for løftemaskineriet på mindre end 1 time og ved middel eller lavt lastkollektiv.

Ved levetidens ophør (ved et hovedeftersyn) skal det afgøres, om smøremidlet skal udskiftes.

Løftegear GM 3000

Smøring fra fabrikken med smøremiddel med normbetegnelse CLP ISO VG 320 DIN 51502

Mængde: 800 ml

Alternativ: Smøremiddel med normbetegnelse CLP ISO VG 680 DIN 51502

1. Løftegearet er smurt til levetiden.

Dette gælder ved drift med en gennemsnitlig daglig funktionstid for løftemaskineriet på mindre end 1 time og ved middel eller lavt lastkollektiv.

Ved levetidens ophør (ved et hovedeftersyn) skal det afgøres, om smøremidlet skal udskiftes.

Løftegear GM 5000

Smøring fra fabrikken med smøremiddel med normbetegnelse SAE 80W-90 DIN 51502

Mængde: 4000 ml

Alternativ: Smøremiddel med normbetegnelse CLP ISO VG 680 DIN 51502

1. Løftegearet er smurt til levetiden.

Dette gælder ved drift med en gennemsnitlig daglig funktionstid for løftemaskineriet på mindre end 1 time og ved middel eller lavt lastkollektiv.

Ved levetidens ophør (ved et hovedeftersyn) skal det afgøres, om smøremidlet skal udskiftes.

Løftegear GM 6000

Smøring fra fabrikken med smøremiddel med normbetegnelse CLP ISO VG 320 DIN 51502

Mængde: 11200 ml

Alternativ: Smøremiddel med normbetegnelse CLP ISO VG 680 DIN 51502

1. Løftegearet er smurt til levetiden.

Dette gælder ved drift med en gennemsnitlig daglig funktionstid for løftemaskineriet på mindre end 1 time og ved middel eller lavt lastkollektiv.

Ved levetidens ophør (ved et hovedeftersyn) skal det afgøres, om smøremidlet skal udskiftes.

Løftegear GM 7000

Smøring fra fabrikken med smøremiddel med normbetegnelse CLP ISO VG 680 DIN 51502

Mængde GM 7000: 27000 ml

1. Løftegearet er smurt til levetiden.

Dette gælder ved drift med en gennemsnitlig daglig funktionstid for løftemaskineriet på mindre end 1 time og ved middel eller lavt lastkollektiv.

Ved levetidens ophør (ved et hovedeftersyn) skal det afgøres, om smøremidlet skal udskiftes.

Smøremiddeldepot i wiretromlen

Smøring fra fabrikken med "Hochtemperaturpaste PBC 1574", artikelnummer 303678.

Mængde GM 800: 25 g
Mængde GM 1000: 25 g
Mængde GM 2000: 50 g
Mængde GM 3000: 50 g
Mængde GM 5000: 70 – 75 g
Mængde GM 6000: 70 – 75 g
Mængde GM 7000: 70 – 75 g

1. Fyld smøremiddeldepotet (bag fortandingen):

• Når løftegearet afmonteres og monteres.
• Ved et hovedeftersyn.
• Senest efter 10 år.

Angivelsen af 10 år gælder ved drift med et skiftehold og med en gennemsnitlig daglig funktionstid for løftemaskineriet på mindre end 1 time og ved middel eller lavt lastkollektiv. Hvis løftemaskineriet anvendes intensivt, eller hvis arbejdsbetingelserne er vanskelige (f.eks. drift med flere skiftehold, højere omgivelsestemperatur, aggressive omgivelsesbetingelser), er kortere intervaller nødvendige.

Fortanding i wiretromlen

Smøring fra fabrikken med højtemperaturpasta PBC 1574, artikelnummer 6758.

Mængde: Påfør smøremiddel med en pensel, så det dækker.

1. Smør fortandingen i wiretromlen:

• Når løftegearet afmonteres og monteres.
• Ved et hovedeftersyn.
• Senest efter 10 år.

Angivelsen af 10 år gælder ved drift med et skiftehold og med en gennemsnitlig daglig funktionstid for løftemaskineriet på mindre end 1 time og ved middel eller lavt lastkollektiv. Hvis løftemaskineriet anvendes intensivt, eller hvis arbejdsbetingelserne er vanskelige (f.eks. drift med flere skiftehold, højere omgivelsestemperatur, aggressive omgivelsesbetingelser), er kortere intervaller nødvendige.

Fortanding på løftegearets drivaksel,
stifter på løftegear

Smøring fra fabrikken med højtemperaturpasta PBC 1574, artikelnummer 6758.

Mængde: Påfør smøremiddel med en pensel, så det dækker.

1. Smør stifter:

• Når løftegearet afmonteres og monteres.

1. Smør fortandingen på drivakslen:

• Når løftegearet afmonteres og monteres.
• Ved et hovedeftersyn.
• Senest efter 10 år.

Angivelsen af 10 år gælder ved drift med et skiftehold og med en gennemsnitlig daglig funktionstid for løftemaskineriet på mindre end 1 time og ved middel eller lavt lastkollektiv. Hvis løftemaskineriet anvendes intensivt, eller hvis arbejdsbetingelserne er vanskelige (f.eks. drift med flere skiftehold, højere omgivelsestemperatur, aggressive omgivelsesbetingelser), er kortere intervaller nødvendige.

Oversigt over tilspændingsmomenter for skruerne

Drev til løftemaskineri GM 800 til 7000

Hejsemotor
