MED ET BLIKK:
Generelt
Angår alle som arbeider med, på eller i nærheten av kranen
Først
Bruke denne produkthåndboken
Følgende symboler blir brukt i denne produkthåndboken:
- Dette er en henvisning om handling, og oppfordrer å utføre et arbeidstrinn.
- Dette er resultatet av en handling, og beskriver hva som skjer i apparatet.
- Dette er en opplisting.
Kun for...
Et stiplet innrammet avsnitt gjelder kun for bestemte konstruksjoner, varianter eller alternativer. Betingelsene under avsnittet er gyldige, er det i starten angitt i overskriften "Kun ved ...".
Informasjon om produkthåndboken
Les produkthåndboken nøye før du starter arbeidet. Ta også hensyn til andre produkthåndbøker for tilbehør og komponenter.
Deretter oppbevares produkthåndboken i nærheten av kranen. Den må være tilgjengelig for alle som arbeider med eller på kranen.
Produkthåndboken skal alltid leveres videre sammen med kranen ved salg, utleie o.l.
Tiltenkt bruk
Bare for traverskran:
Vaiertrekket er ment til bruk på en tilsvarende dimensjonert traverskran eller en endrager-veggløpekran til flatedekkende bevegelse av last. Vaiertrekket kjører da horisontalt på en I-bjelke eller sveist kassebjelke.
- Vaiertrekket kan kjøres på I-bjelker eller sveiste kassebjelker.
- Vaiertrekket er ment for en strømforsyning til løpekatt via energikjede ABUPowerline eller en ABUS slepekabel.
Bare på kattbane med én skinne:
Vaiertrekket er ment til bruk på en tilsvarende dimensjonert kattbane med én skinne. Vaiertrekket kjører da horisontalt på en I-bjelke eller sveist kassebjelke.
- Vaiertrekket kan kjøres på I-bjelker eller sveiste kassebjelker.
- Vaiertrekket er ment for en strømforsyning til løpekatt via ABUS slepekabel eller en slipekabel.
Kun på tårn eller veggsvingkran:
Vaiertrekket er ment til bruk på en tilsvarende dimensjonert tårn eller veggsvingkran til bevegelse av last i et bestemt område. Vaiertrekket kjører da horisontalt på en I-bjelke eller sveist kassebjelke.
- Vaiertrekket kan kjøres på I-bjelker eller sveiste kassebjelker.
- Vaiertrekket er ment for en strømforsyning til løpekatt via energikjede ABUPowerline eller en ABUS slepekabel.
Forskrifter
Ved produksjonen er anlegget bygget og testet iht. alle europeiske normer, regler og forskrifter. Hvilke prinsipper som ligger til grunn for konstruksjonen og byggingen av kranen, er angitt i samsvarserklæringen hhv. monteringserklæringen. Disse prinsippene må også overholdes ved montering, drift, testing og vedlikehold, det samme gjelder gjeldende arbeidssikkerhetsbestemmelser.
Hvilke forskrifter som gjelder i hvert enkelt tilfelle, avhenger mye av bruken av kranen og av forskrifter som er spesifikke for hvert enkelt land. Kontroller og overhold gjeldende og aktuelle forskrifter og arbeidssikkerhetsbestemmelser! Se også samsvarserklæring hhv. monteringserklæring.
Garanti
- ABUS påtar seg intet ansvar for skader som skyldes ikke tiltenkt bruk, personale uten tilstrekkelig utdannelse, ikke forskriftsmessig utført arbeid, endringer, ombygginger eller andre endringer på kranen eller kranens komponenter som ABUS ikke har gitt tillatelse til.
- Garantiansvaret bortfaller hvis komponenter er blitt endret på eget ansvar, hvis kranen eller kranens komponenter monteres, brukes eller vedlikeholdes annerledes enn slik det er beskrevet i denne produkthåndboken, eller hvis hvis det ikke blir brukt originale ABUS-reservedeler.
- Sikker bruk av kranen eller kranens komponenter er kun garantert når det blir brukt originale ABUS-reservedeler.
Vaiertrekket

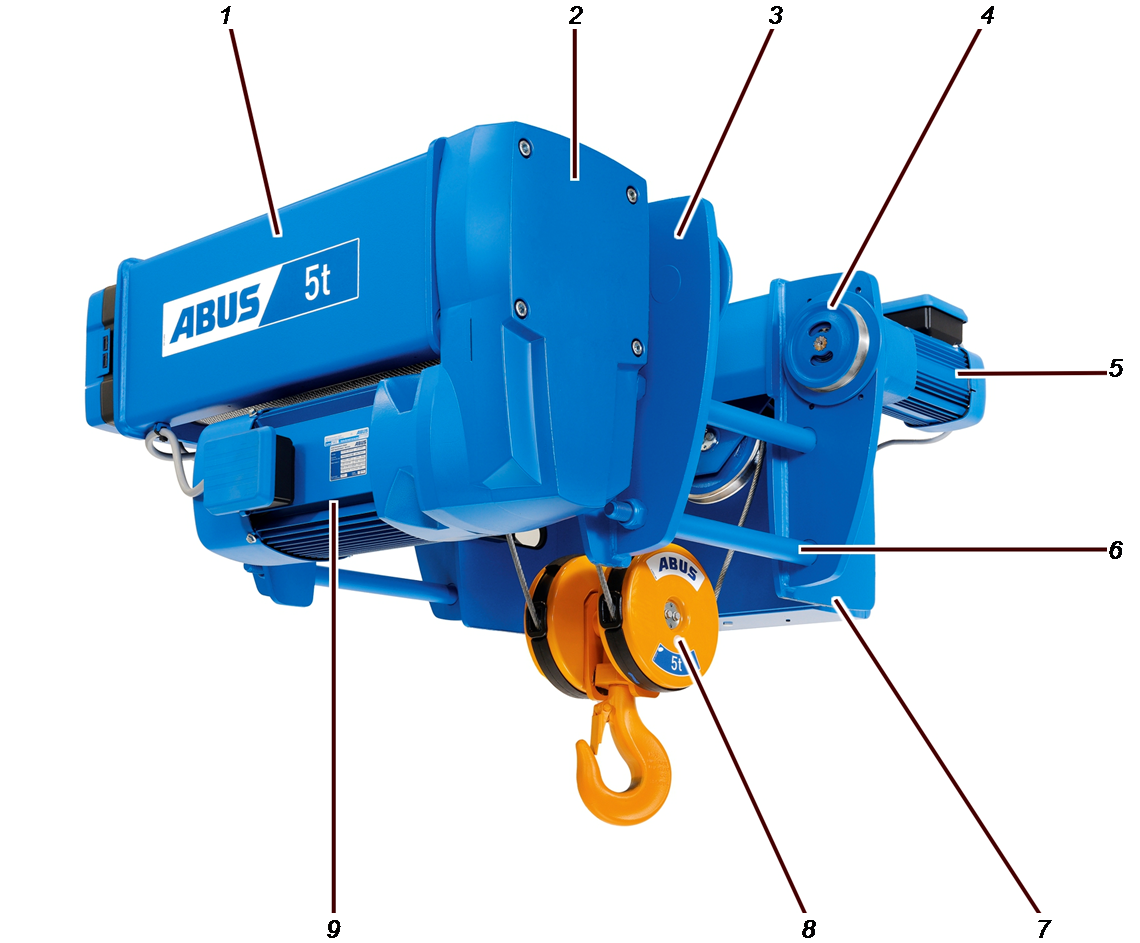

Apparatbeskrivelse enskinners løpekatt (E)

- 1: Trommelside
- 2: Løftegir
- 3: Kattramme
- 4: Løpekattunderstell
- 5: Drivanordning for katt

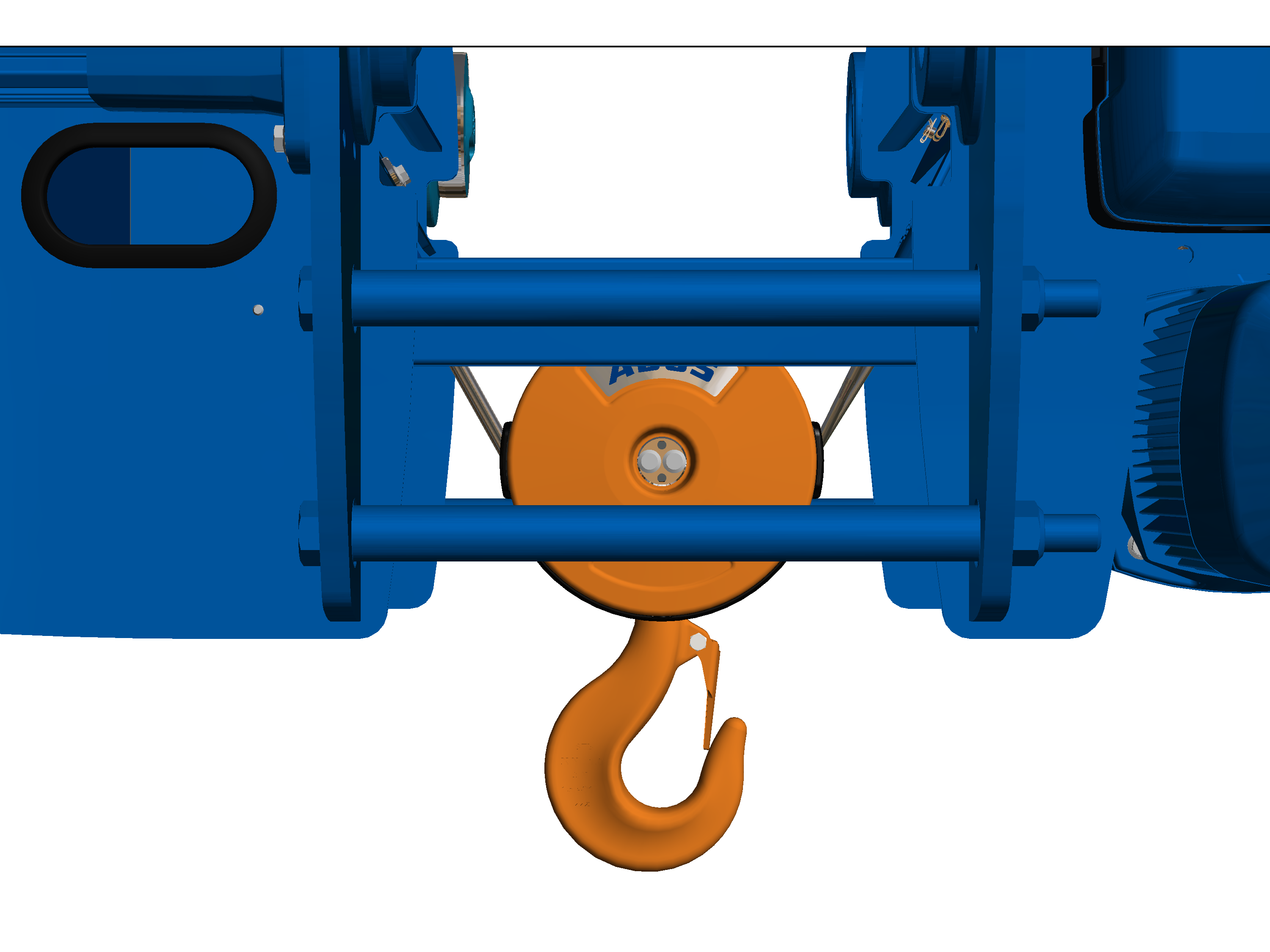

- 6: Spennbolter
- 7: Motvektside med reléboks
- 8: Krokblokk og lastkrok
- 9: Løftemotor
Ytelseskarakteristikker
Enskinners løpekatten (E):
- Løpekattunderstellet kjører langs nedre travers på hovedholderen eller langs kattbanen med én skinne, og er forhåndsinnstilt for forskjellige flensbredder. Flensbredden kan bare tilpasses i et begrenset omfang (noen få mm).
- Vaiertrekket har to direkte drevne løpehjul og to ikke-drevne løpehjul.
- Reléboksen er montert på motsatt side av vinsjdriften og fungerer som motvekt.
- Vaiertrekket dekker et bærekapasitetsområde fra 1 t til 16 t.

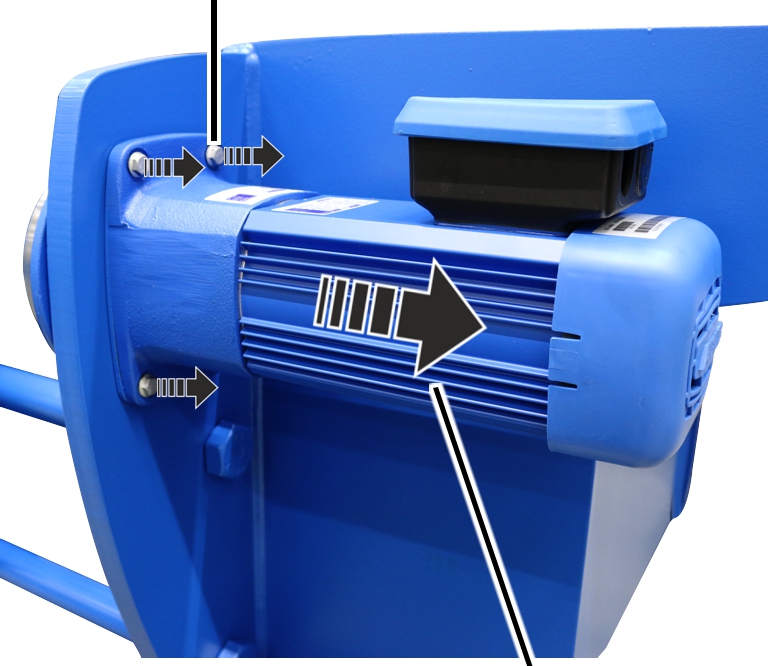

Drivanordningen for katt
- Drivverket er utført som polvendbar trefasemotor med elektromagnetisk skivebrems og girkasse.
- Drivverket har en sakte og en rask kjørehastighet. Forholdet mellom de to hastighetene er 1/4.
- Girkassen til drivverket er en vedlikeholdsfri totrinns eller tretrinns planethjul girkasse.
Vinsjdrift med polvendbar løftemotor:
- Vinsjdriften drives av en polvendbar 2/12-polet løftemotor med girkasse.
- Løftemotoren har en elektromagnetisk betjent fjærtrykkbrems.
- Vinsjdriften har en sakte løftehastighet og en rask løftehastighet. Forholdet mellom de to løftehastighetene er 1/6.
- Vinsjdriftene kan via stikkerforbindelse i stikkerhuset like ved vinsjdriften raskt kobles fra resten av kranens elektriske system.
- Løftegiret har et flertrinns, skråfortannet tannhjulsgir i et lettmetallhus. Tannhjulene går i et lukket oljebad og blir dermed smurt over hele levetiden.
- Flere detaljer om polvendbar vinsjdrift finner du i produkthåndboken under «Polvendbar modulær ABUS-vinsjdrift for vaiertrekk».
Vinsjen:
- Vaieren til vinsjen er en spesiell vaier med svært høy bruddstyrke. Den har en betydelig høyere levetid enn en normal stålvaier.
- Vaierføringen garanterer en feilfri opp- og avvikling av vaieren på vaiertrommelen. Den er laget av slitasjebestandig glatt plast.
Tekniske spesifikasjoner
Omgivelsesbetingelser under drift:
Omgivelsestemperatur (for normal drift) |
-10 °C til +40 °C |
Omgivelsestemperatur (ved redusert innkoblingsvarighet) |
+40 °C til +65 °C |
Kapsling |
IP 55 |
Isolasjonsklasse |
F |
Støyutslipp:
Konstruksjons-størrelse |
Lydtrykknivå LP, m dB(A) i en avstand på 4 m |
Lydeffektnivå LW, m dB(A) |
|---|---|---|
GM 800 |
62 |
82 |
GM 1000 |
64 |
84 |
GM 2000 |
66 |
86 |
GM 3000 |
67 |
87 |
GM 5000 |
68 |
88 |
GM 6000 |
68 |
88 |
I tabellen er lydtrykknivået LP i en avstand på 4 m fra vaiertrekket angitt. Med lydeffektnivået LW kan lydtrykknivået for vilkårlige avstander beregnes.

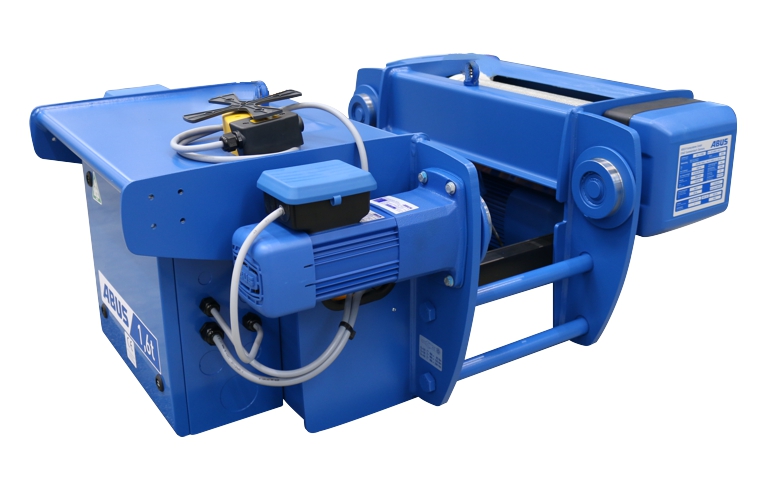

Transportere vaiertrekket på en lastebil
Kun på umontert vaiertrekk
Ta blant annet hensyn til følgende punkter:

- Sikre alle løse deler og ledninger.
- Sikre lasten i henhold til lokale forskrifter.
- Fest vaiertrekket med egnede festemidler på lasteplanet.
- Sikre lastkroken, slik at den ikke kan skli fram og tilbake under transport.
- Vaieren blir holdt fast på vaiertrommelen av vaierføringen. På den måten kan vaieren ikke danne løkker på vaiertrommelen, og dermed blir knekk på vaieren utelukket.
Last og loss vaiertrekket
Bare ved umontert vaiertrekk
Ta blant annet hensyn til følgende punkter:

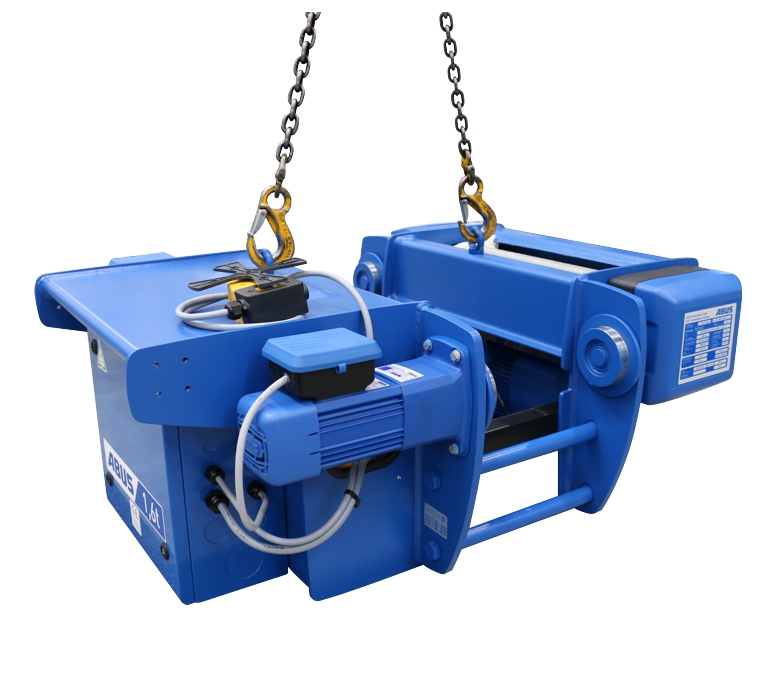

Løfte vaiertrekket med en kran

- Bruk egnete festemidler med lastkroker.
- Hekt lastkroken inn i opphengsøyene på vaiertrekket.
- Følg bestemmelsene for sikkerhet på arbeidsplassen og løft vaiertrekket.
Sette ned vaiertrekket
- Trelister legges på bakken for beskyttelse.
- Sett vaiertrekket med kattrammen ned på trelistene.
- Ikke skad krokblokken ved nedsetting.
Kassere vaiertrekket
Når vaiertrekket skal kasseres:
- Demonter vaiertrekket så godt det lar seg gjøre.
- Ta hensyn til lokale forskrifter for kassering og gjenvinning.
- Enkeltdelene sorteres etter materiale og kasseres på en miljøvennlig måte:
- Olje og smørefett fra girkassene kasseres som smøremiddel.
- Kasser bremsebelegg som flerkomponenter (spesialavfall).
- Elektroniske komponenter kasseres som elektronisk avfall.
- Kasser ledninger, stikkontakter og hengebrytere som elektronisk avfall.
- Kattramme, vaiertrommel, styrerull, vaier og andre metalldeler kasseres som skrapmetall.
- Husdeksel og husunderdel til styringen kasseres som plastavfall.
- Deler på vaiertrekket som er malt i ettertid, må kasseres i henhold til angivelsene fra malingsprodusenten.

Montere og koble til
Gjelder alle som arbeider på kranen, før den tas i bruk
Eieren av kranen er ansvarlig for valg av personale med riktige kvalifikasjoner til å foreta idriftsettelsen.
Eksempler på autoriserte personer:
- Personer med omfattende kunnskap fra fagutdanning innen maskinproduksjon og elektrisk anlegg på kraner.
- Personer med tilstrekkelig erfaring innen drift, montering og vedlikehold av kraner.
- Personer med omfattende kunnskap om respektive tekniske regler, direktiver og sikkerhetsforskrifter som gjelder i det aktuelle landet.
- Personer med regelmessig opplæring fra ABUS.
ABUS påtar seg intet ansvar for skader som skyldes ikke forskriftsmessig idriftssetting og hvis idriftssettingen ikke er utført av kvalifiserte personer.
ABUS anbefaler å la ABUS sitt monteringsteam utføre igangsettingen.
Kontrollere forutsetninger
Følgende forutsetninger må være oppfylt for at vaiertrekket skal kunne monteres.
Blant annet må disse punktene tilpasses som del av den tekniske godkjenningsprosedyren:
- Den sveisede kassebjelken eller I-bjelken, som vaiertrekket kjører langs, må tilsvare det vedlagte målebladet og databladet.
- Monteringsmålene samt nettspenningen og driftsspenningen må kontrolleres i henhold til målebladet og databladet.
- Sveiset kassebjelke eller I-bjelke, hvor vaiertrekket går, må ha en rett nedre travers hhv. parallelle flenser.
- Målet mellom flensene til løpehjulene skal ikke være større enn maksimalt 2 mm på hver side enn den målte bredden til underflensen.
- Løpeflaten som løpehjulene til vaiertrekket kjører på, må ikke ha maling eller andre belegg.
- Bare for traverskran, endrager-veggløpekran eller svingkran:
Strømforsyningen til løpekatt må være utført som en energikjede ABUPowerline eller en ABUS slepekabel.
- Bare på kattbane med én skinne:
Strømforsyningen til løpekatten må være utført som ABSU slepekabel eller slipekabel.
Montere vaiertrekk på hovedbjelke eller på kattbane med én skinne
Hvis vaiertrekket enda ikke er montert, fortsett her. Hvis ikke, hopp over dette avsnittet.
Bare ved åpen krandrager-innfesting eller åpen kattbane med én skinne
Når krandrager-innfestingen eller kattbanen med én skinne ikke er lukket, kan vaiertrekket skyves på nedre travers.

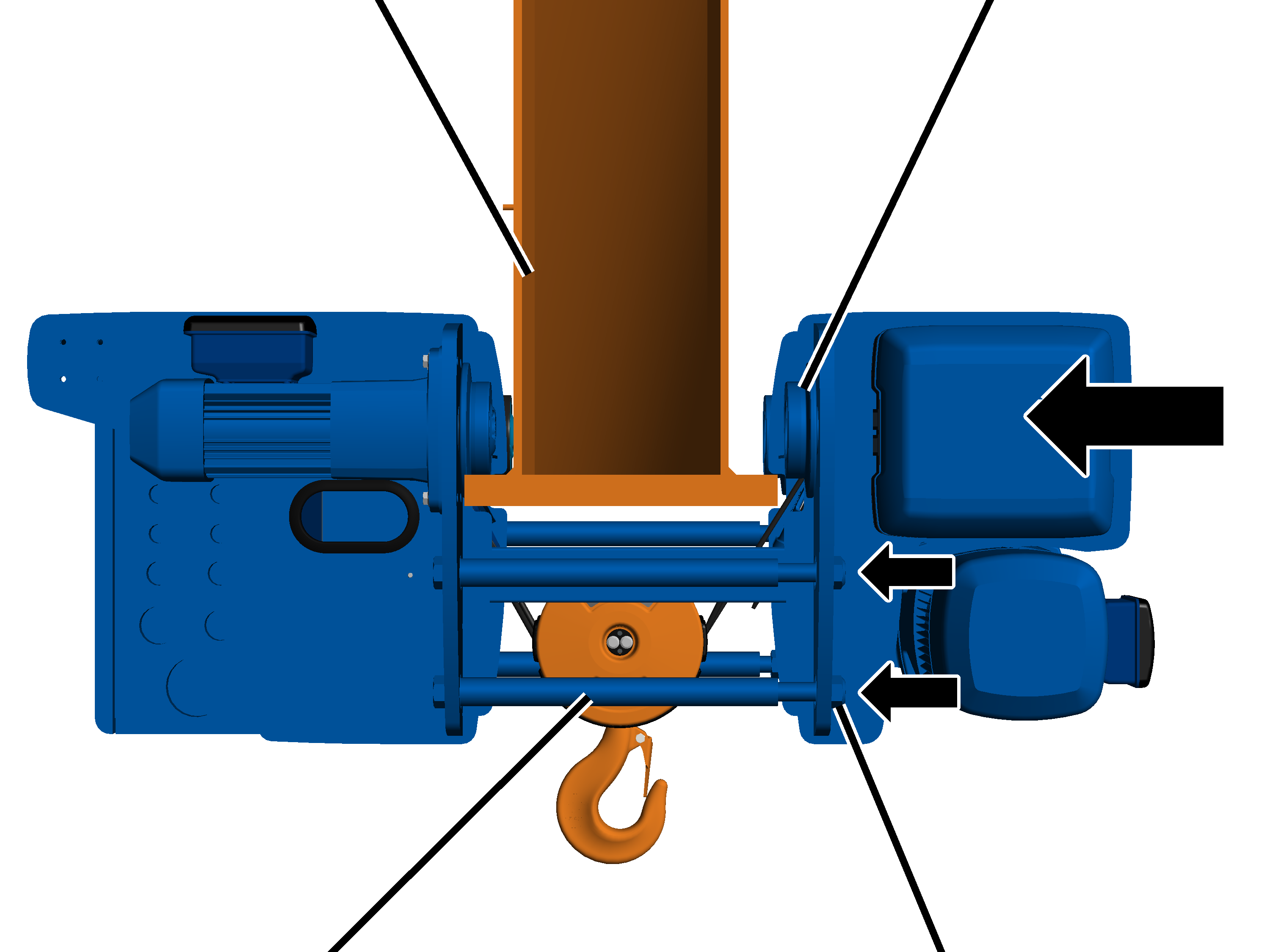

I det følgende vises montering på en hovedbjelke som I-bjelke. Montering på en kassebjelke eller kattbane med én skinne skiller seg ikke vesentlig fra dette.
Side med strømtilførsel

- Vri vaiertrekket slik at drivverkene peker mot siden til strømtilførselen.
- Følg bestemmelsene for sikkerhet på arbeidsplassen og løft vaiertrekket.
- Skyv vaiertrekket på krandrager-innfestingen fra den åpne siden, og sett på med løpehjulene.
Bare ved lukket krandrager-innfesting eller lukket kattbane med én skinne
I det følgende vises montering på en hovedbjelke som kassebjelke. Montering på en I-bjelke eller en kattbane med én skinne skiller seg ikke vesentlig fra dette.
SekskantskrueHovedbjelke

- Løsne de selvlåsende mutrene (2x).
Løsne de selvlåsende mutrene bare så langt at de fortsatt sitter på gjengene til skruen.

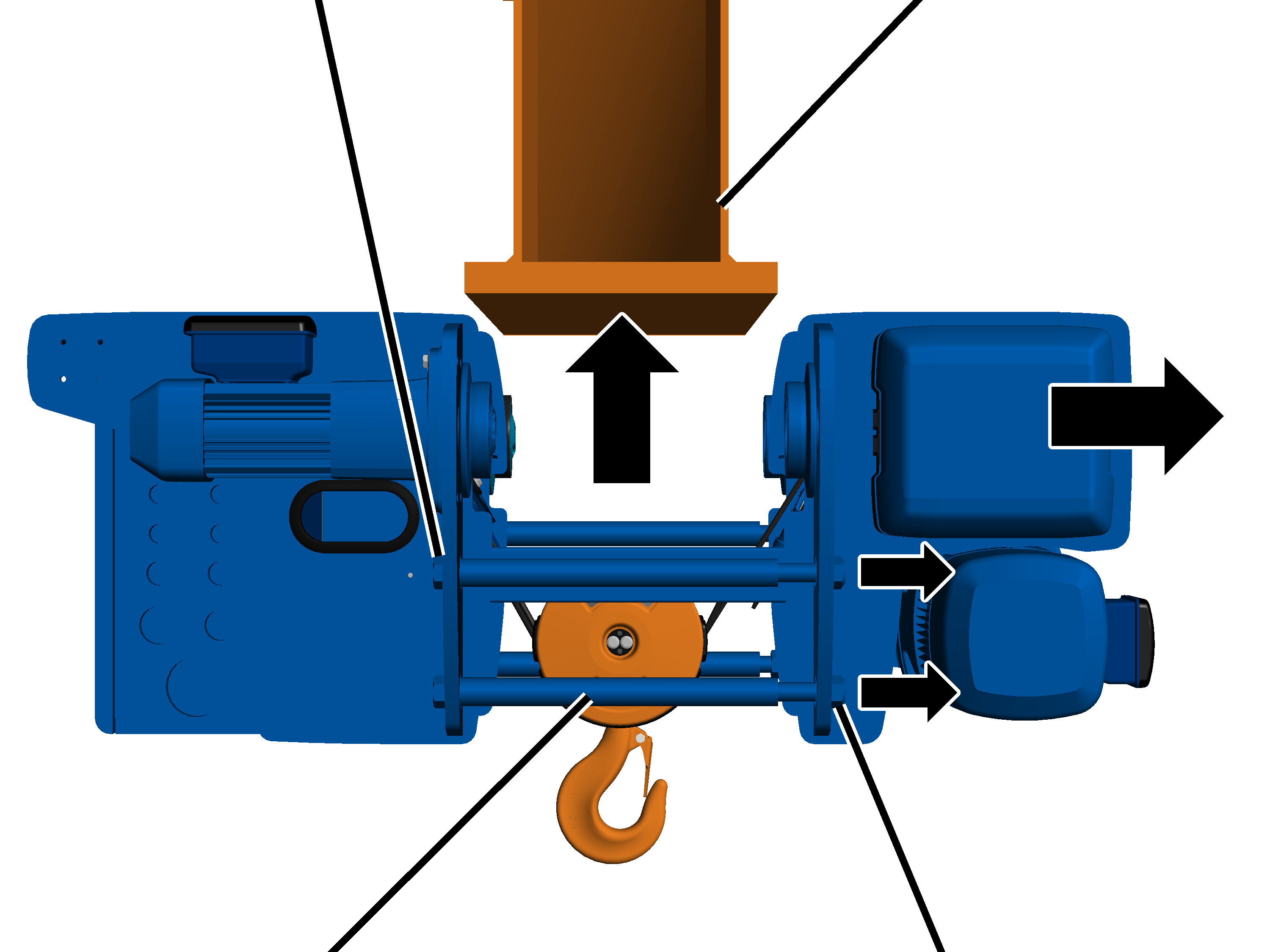

- Skyv vaiertrekket fra hverandre.
Vaiertrekket må skyves så langt fra hverandre at avstanden mellom løpehjulene er bredere enn nedre travers.
- Løft vaiertrekket under hovedbjelken, f.eks. ved hjelp av en gaffeltruck.

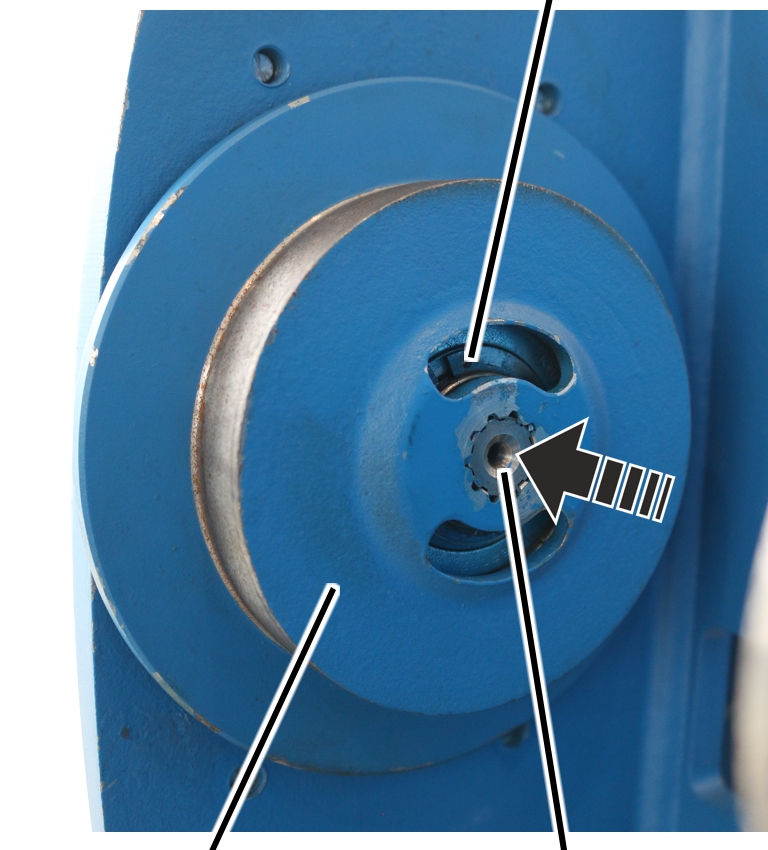

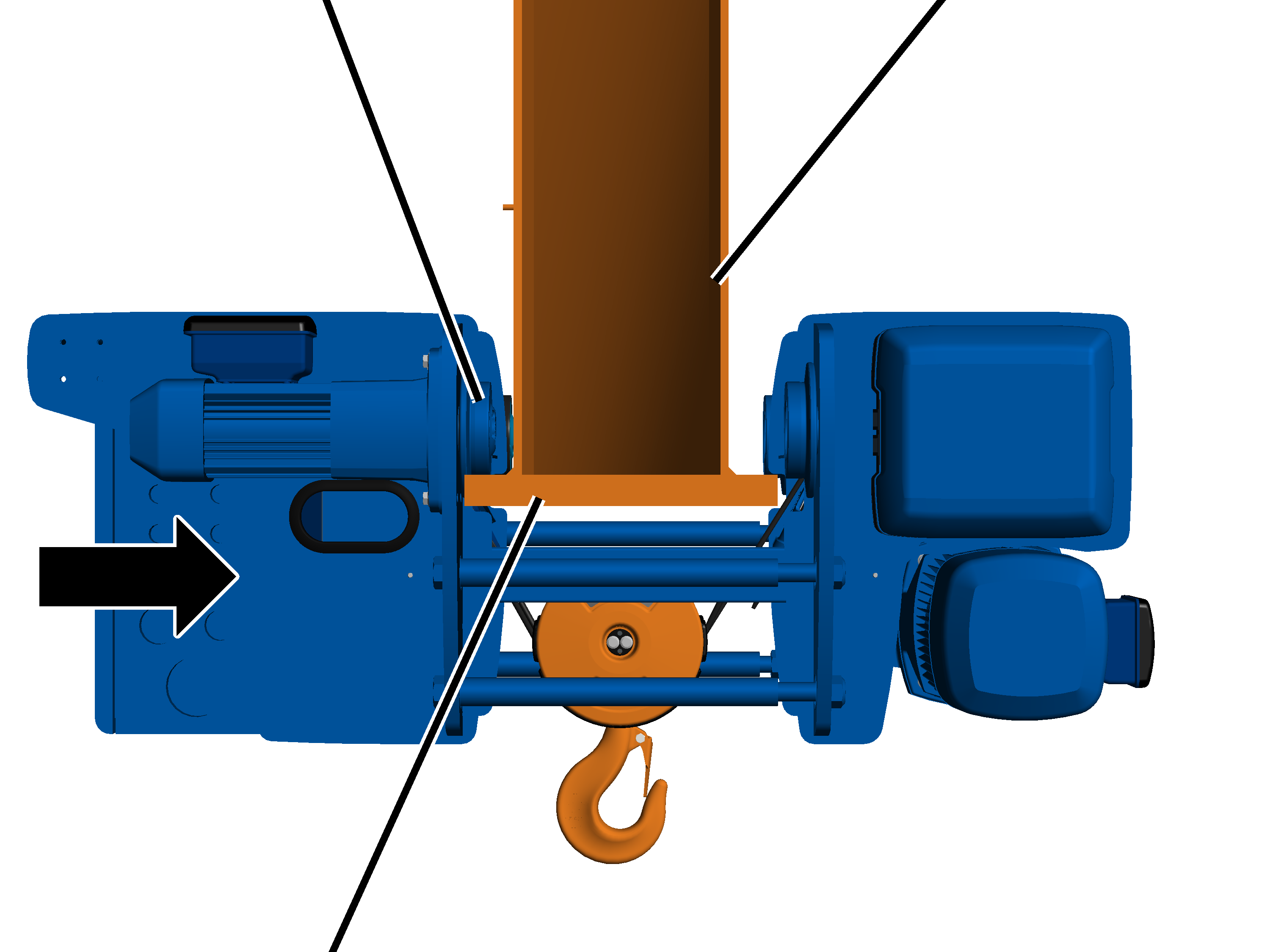

Drevet løpehjulHovedbjelke

- Vri vaiertrekket slik at drivverkene peker mot siden til strømtilførselen.
- Sett de drevne løpehjulene på nedre travers av hovedbjelken.

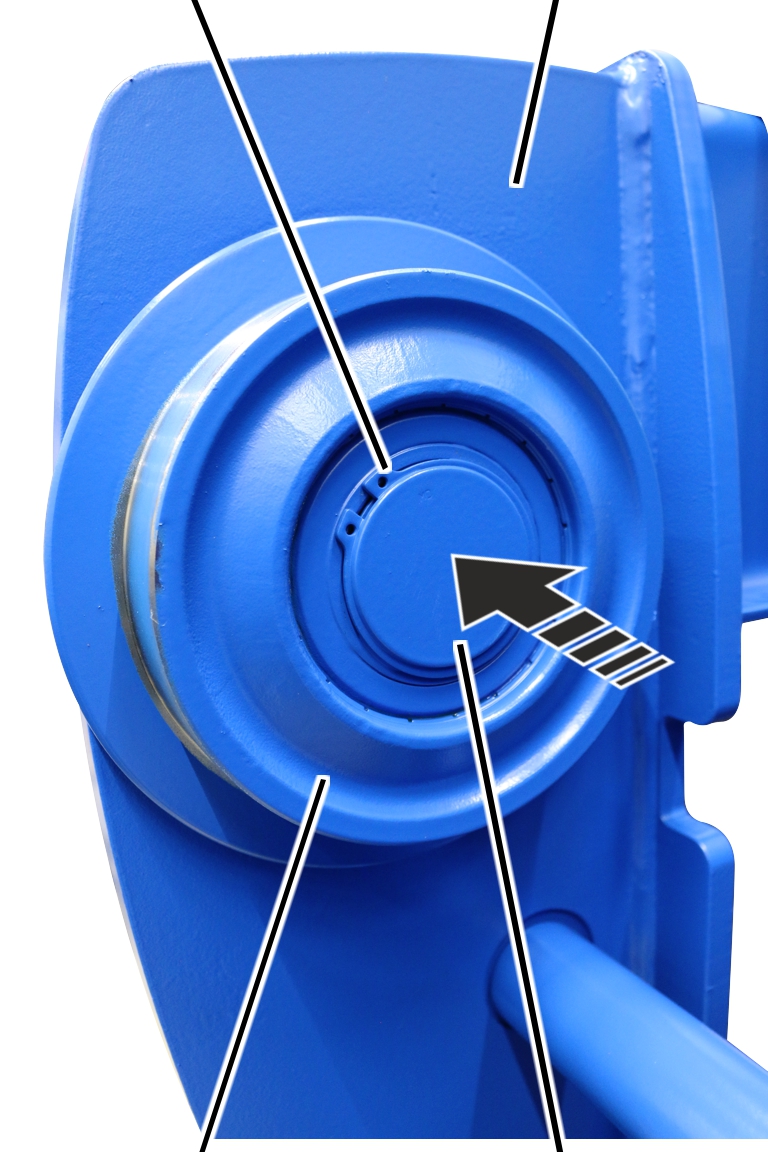

HovedbjelkeTrommelside

- Skyv trommelsiden til vaiertrekket på nedre travers av hovedbjelken.
Løpehjulene må ligge komplett på nedre travers med løpeflaten.
- Skru fast de selvlåsende mutrene.
Konstruksjons-størrelse |
Selvlåsende mutter |
Tiltrekkings-moment |
|---|---|---|
GM 800 |
M20 |
85 Nm |
GM 1000 |
M20 |
85 Nm |
GM 1000 |
M24 |
150 Nm |
GM 2000 |
M24 |
150 Nm |
GM 2000 |
M30 |
290 Nm |
GM 3000 |
M24 |
150 Nm |
GM 3000 |
M30 |
290 Nm |
GM 5000 |
M30 |
290 Nm |
GM 6000 |
M30 |
290 Nm |

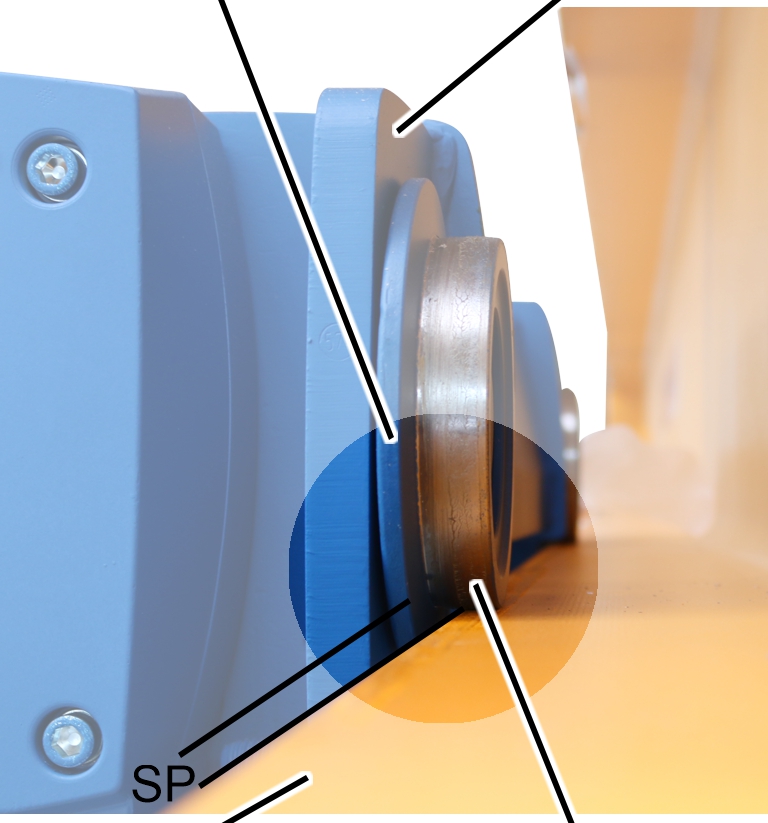

Kontrollere toleransen til sporbredden
SporkransKattramme

- Mål sporkransklaringen SP (avstanden mellom flensen og sporkransen til løpehjulet) på begge sider av kattrammen.
Alle løpehjul må ligge på flensen!
Den målte verdien skal ikke være større enn 2 mm på hver side.
Montere strømmedbringer på løpekatt
Hvis strømmedbringer på løpekatt enda ikke er montert, fortsett her. Hvis ikke, hopp over dette avsnittet.
Strømmedbringer på løpekatt monteres ovenfor beskyttelseskasse løpekatt. Den trekker de elektriske ledningene for strømforsyningen med løpekatt (slepekabel eller energikjede) og krysspakbryter til løpekatt-kjøregrensebryter parallell til løpekatt, frem og tilbake.
Avhengig av hovedbjelke (I-bjelke eller kassebjelke) og type strømtilførsel (slepekabel eller energikjede) må strømmedbringer på løpekatt monteres forskjellig.
Kun ved energikjede
Energikjede monteres på medbringerrør
På det horisontale medbringerrøret festes energikjeden.
Enkeltdeler til energikjeden

- Fest enkeltdeler til energikjeden (kabelguide og tilkoblingselement) med bolter og SL-sikring på kvadratrøret.
KabelstropperFlatkabel

- Før ut flatkabelen til energikjeden og i buen rundt kabelguiden.
- Fest flatkabelen med kabelstropper på øvre del av kabelguiden.
- Skyv energikjeden inn i tilkoblingselementet og lås.
Kun for slepekabel

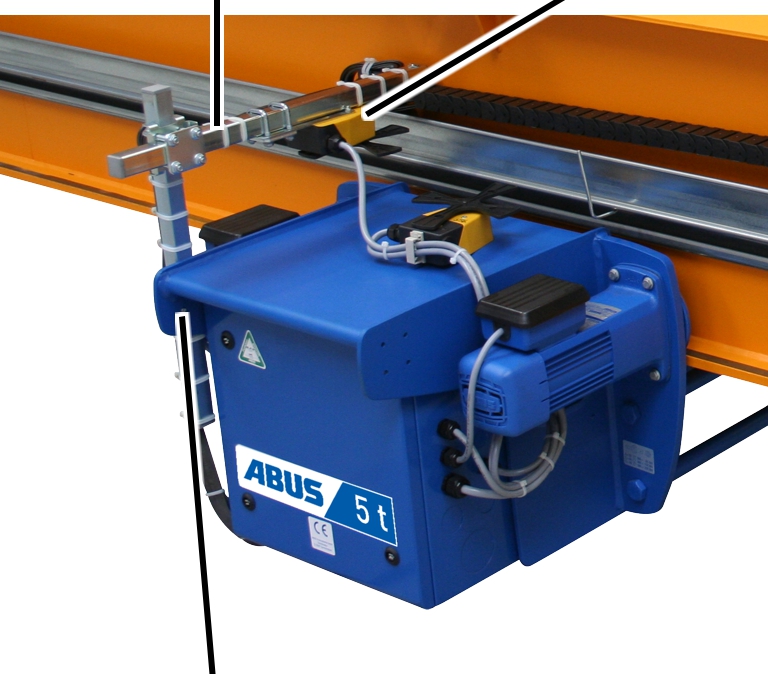

Montere strømmedbringer på løpekatt
MedbringervognVannrett kvadratrør

- Skru loddrett kvadratrør med rilleskruer M8 og plate på vaiertrekk. 15 Nm.
- Skyv vannrett kvadratrør inn i medbringervognen.
- Skru vannrett kvadratrør med rørklemme på loddrett kvadratrør. 15 Nm.
Bare for slipekabel
Montere hovedstrømmedbringer
- Skru loddrett kvadratrør med rilleskruer M8 og plate på vaiertrekket. 15 Nm.
- Skru fast hovedstrømmedbringeren på kvadratrøret med rørklemme. 15 Nm.
Montere krysspakbryter
Kun for krysspakbryter
Dette avsnittet gjelder bare hvis vaiertrekket har en krysspakbryter i løpekattens kjøreretning.
Hvor og for hvilken kjørebegrensning krysspakbryteren er ment for, er oppgitt i koblingsskjemaet.
Montere krysspakbryter
SikringsskiveSekskantmutter

- Monter festevinkelen med sylinderskruene M5x50 (2x) på krysspakbryteren.
- Skru fast festevinkel med sikringsskiver og sekskantmutre M5 (2x). 3 Nm.
Montere krysspakbryter
Krysspakbryteren blir enten montert på strømmedbringeren på løpekatten eller på kattrammen. Her vises montering på strømmedbringeren på løpekatten. Montering på kattrammen skiller seg ikke vesentlig fra dette.
Strømmedbringer på løpekattKrysspakbryter

- Vri krysspakbryter til posisjon 0.
- Posisjonen til krysspakbryteren er merket med en pil, som avhengig av koblingstilstand dreies videre.
- Monter krysspakbryteren slik at brytekammen betjener krysspakbryteren.
Dreieretningen til krysspakbryteren for den respektive kjøreretningen må tilsvare koblingsskjemaet.
- Skru fast krysspakbryteren. 15 Nm.
Koble til krysspakbryter
- Legg strømledningen (rundkabel eller flatkabel) fra krysspakbryteren til reléboksen.
- Før strømledningen med kabelskrueforbindelse til reléboksen.
- Om nødvendig: Klem strømledningen til kobling eller stikker.
- Fest strømledningen med kabelstrips, ledningsholdere og klebeklips.

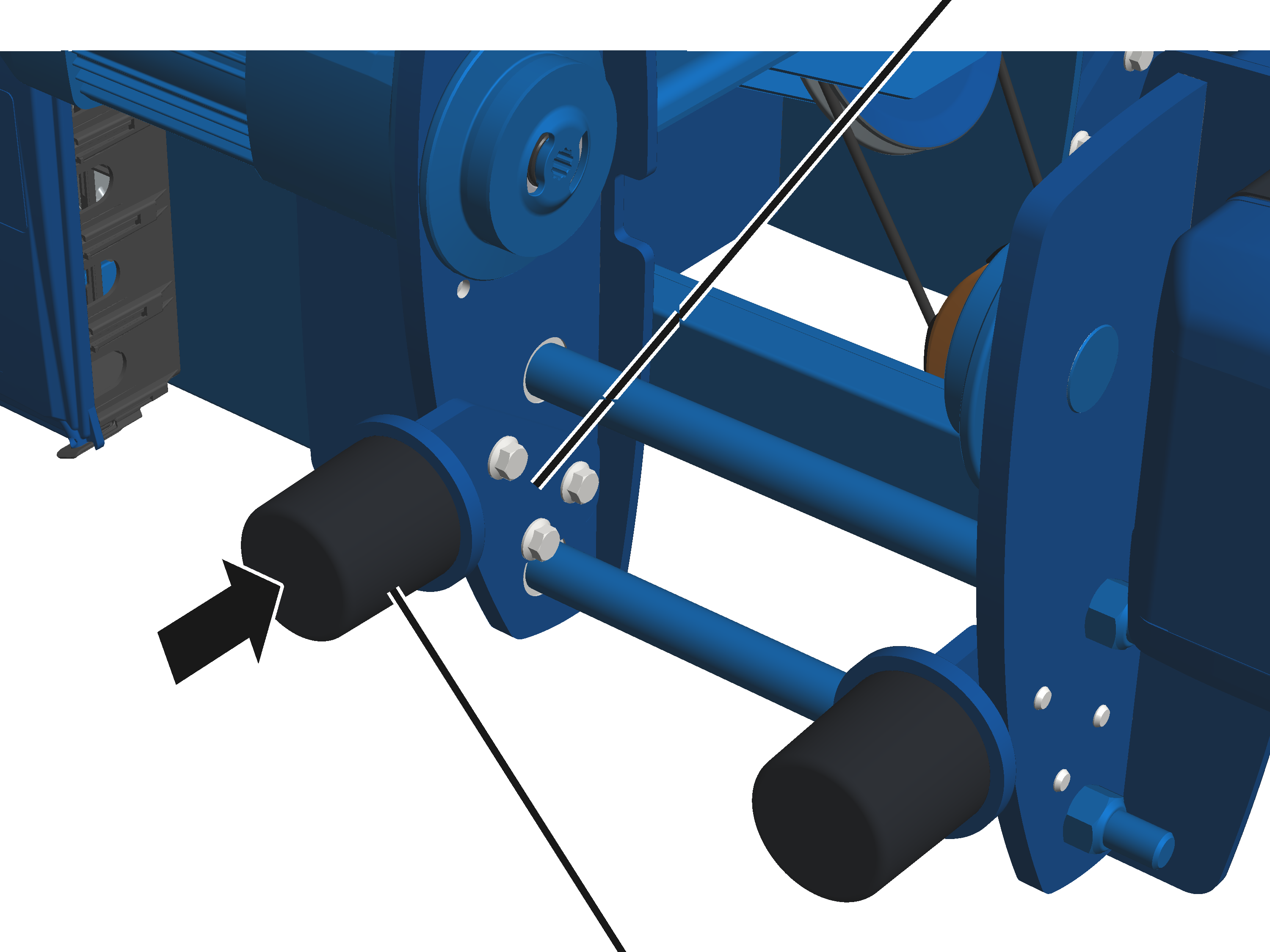

Montere avstandsbuffer
Hvis avstandsbufferne ikke er montert enda, fortsett her. Hvis ikke, hopp over dette avsnittet.
Bare for vaiertrekk med avstandsbuffere
Dette avsnittet gjelder bare når vaiertrekket er utstyrt med avstandsbuffere. Dette er tilfellet, hvis to vaiertrekk monteres på en kran. Avstandsbufferne hindrer skader på vaiertrekket, hvis vaiertrekkene slår mot hverandre.
På begge sider av kattrammen:

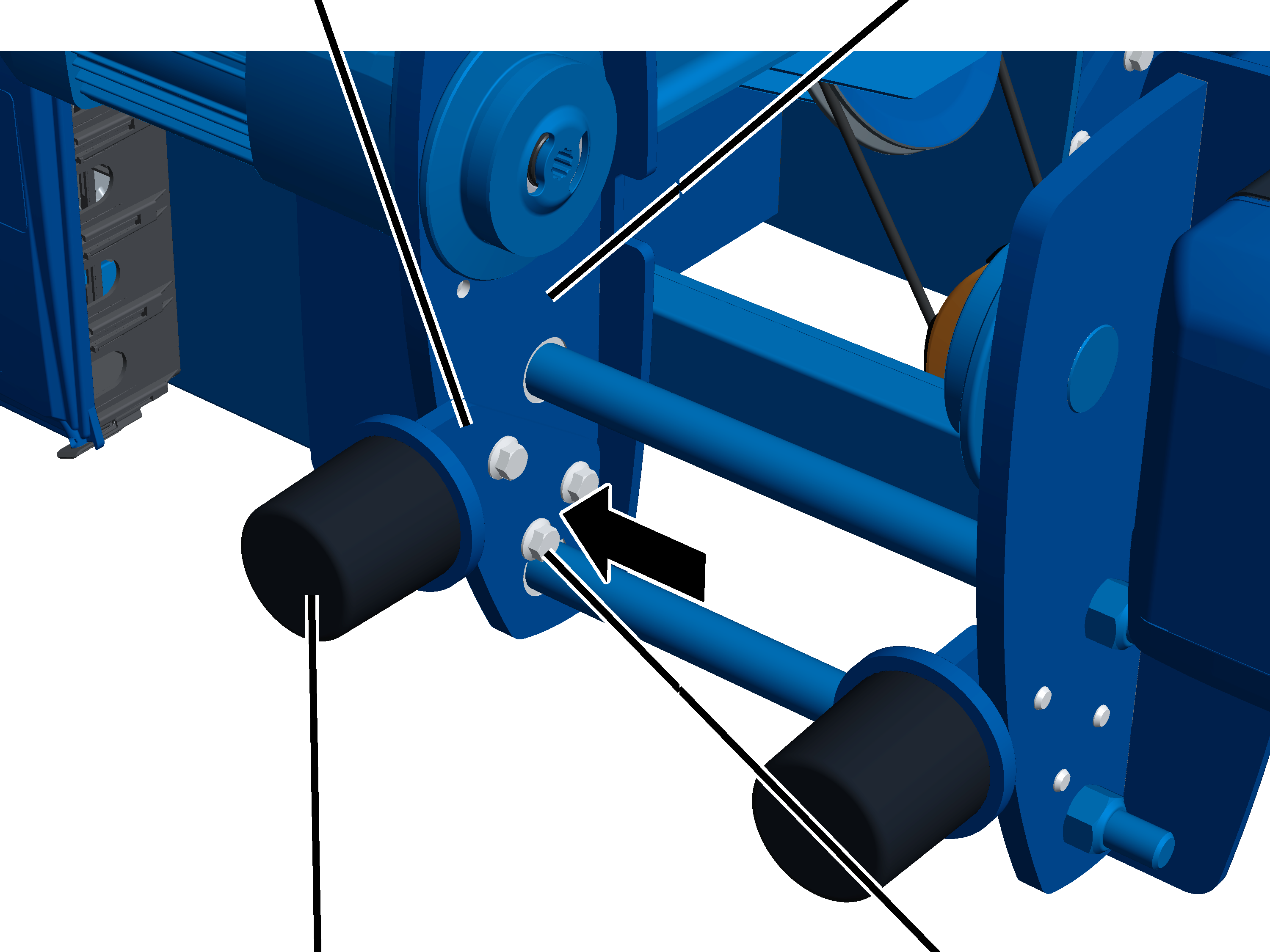

BufferholderKattramme

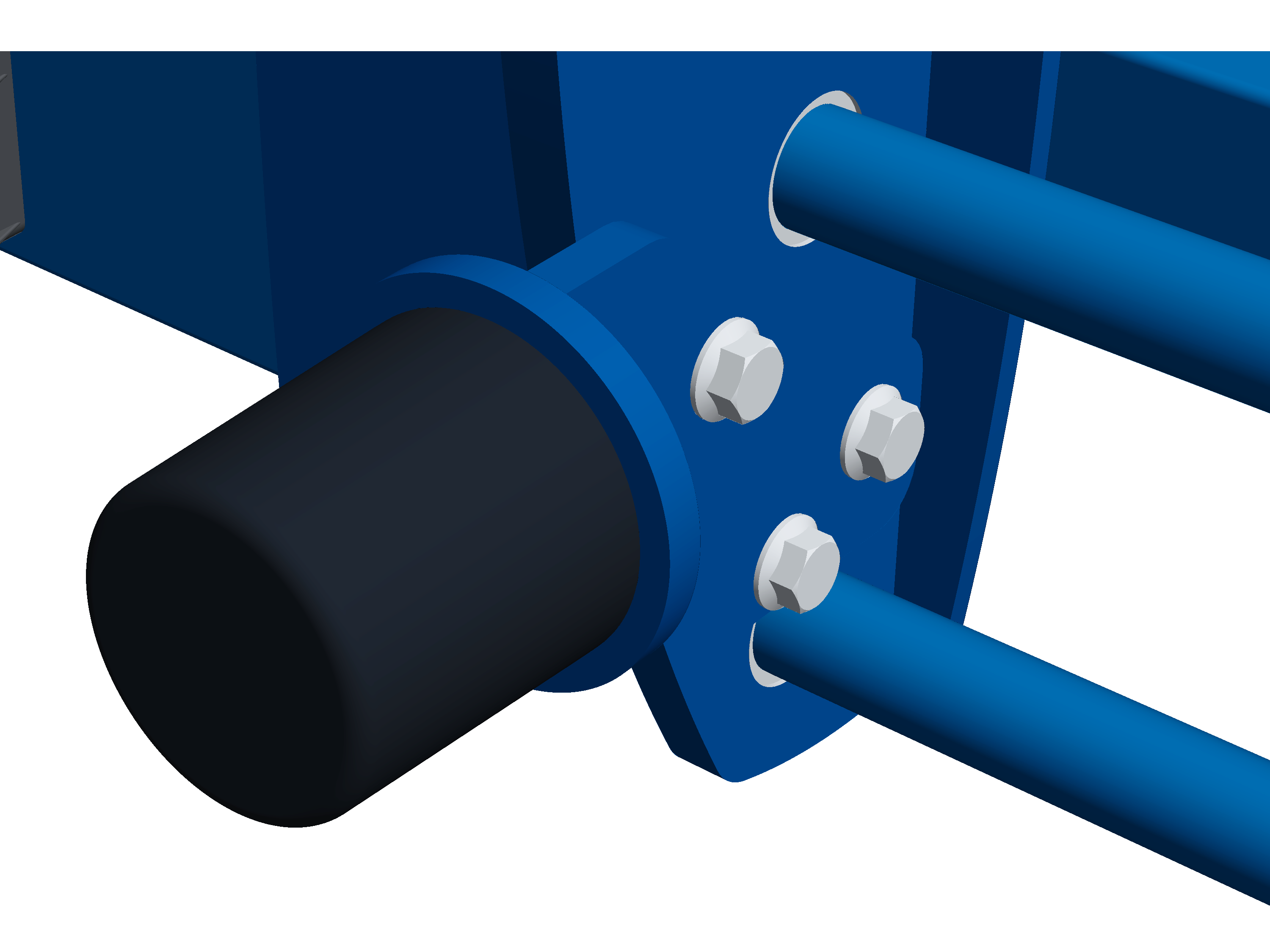

- Skru fast avstandsbufferen på bufferholderen. 3 Nm.
Avstandsbufferen må ha kontakt med bufferholderen, og det skal ikke være noe mellomrom mellom dem, ellers kan støt bli absorbert av skruen, og ikke selve avstandsbufferen.
- Skru fast bufferholder med avstandsbuffer med rilleskruer M12x30 (3x) på kattrammen. 100 Nm.
- Kjør sammen enskinners løpekatt og kontroller bufferkontakten eller posisjonen.
- Tilpass eventuelt posisjonen til bufferholderne.
Oversikt tiltrekkingsmomenter
Spennbolter

Konstruksjons-størrelse |
Selvlåsende mutter |
Tiltrekkings-moment |
|---|---|---|
GM 800 |
M20 |
85 Nm |
GM 1000 |
M20 |
85 Nm |
GM 1000 |
M24 |
150 Nm |
GM 2000 |
M24 |
150 Nm |
GM 2000 |
M30 |
290 Nm |
GM 3000 |
M24 |
150 Nm |
GM 3000 |
M30 |
290 Nm |
GM 5000 |
M30 |
290 Nm |
GM 6000 |
M30 |
290 Nm |
Bufferholder

- Rilleskrue M12x30 (3x)
- 100 Nm
Kontroll
Angår alle som kontrollerer og tar av kranen i henhold til arbeidssikkerhetsbestemmelsene
Vaiertrekket må kontrolleres regelmessig for å garantere sikker drift. Eieren er ansvarlig for de gjentatte kontrollene.
Først
Kontrollintervaller
Gjentatte kontroller skjer minimum én gang per år.
Under bestemte forhold er det nødvendig med hyppigere gjentatte kontroller. Slike forhold er:
- Hyppig arbeid med bærekapasitet.
- Arbeid med flere skift.
- Hyppig bruk.
- Støvete eller aggressive omgivelser.
Eieren er ansvarlig for å kontrollere forutsetningene og fastsette kontrollintervallene. ABUS står gjerne til disposisjon hvis du har spørsmål.
Krav som stilles til kontrolløren
Eieren av kranen er ansvarlig for å velge kontrollør og for at vedkommende har riktige kvalifikasjoner.
Eksempler på autoriserte personer:
- Personer med omfattende kunnskap fra fagutdanning innen maskinproduksjon og elektrisk anlegg på kraner.
- Personer med tilstrekkelig erfaring innen drift, montering og vedlikehold av kraner.
- Personer med omfattende kunnskap om respektive tekniske regler, direktiver og sikkerhetsforskrifter som gjelder i det aktuelle landet.
- Personer med regelmessig opplæring fra ABUS.
Kontrollens omfang
Den kompetente personen som kontrollerer vaiertrekket, er ansvarlig for omfanget og typen kontroll.
Oversikt: Kontrollere vaiertrekket
I tillegg til de punktene som er beskrevet her, må man også kontrollere alle punkter som er beskrevet i andre medfølgende produkthåndbøker.
Avgjørelsen om vaiertrekket er i feilfri stand ligger ene og alene hos kontrolløren. Hvis det fastslås mangler, må de fjernes. Kontrolløren avgjør om vaiertrekket må kontrolleres på nytt igjen etter at feilen er rettet opp.
Hvis flere kontroller er nødvendig fordi lokale forskrifter krever det må disse også utføres.
I tillegg må minimum disse punktene kontrolleres:
- Kontroller vaieren. Se «Kontrollere vaier».
- Kontroller lastkrok og krokblokk. Se «Kontroll av lastkrok og krokblokk».
- Kontroller kantbeskyttelsen på krokblokken (visuelt).
- Kontroller festepunkttravers. Se «Kontroller festepunkttravers».
- Kontroller styrerulltravers. Se «Kontroller festepunkttravers».
- Kontroller vaierføring. Se «Kontroll av lastkrok og krokblokk».
- Kontroller festepunkt. Se «Kontroller vaierføring».
- Kontroller endeklemmene på vaiertrommelen. Endeklemmene (2x) må være tilstede, og skal ikke være kraftig skadet.
- Kontroller løpehjuldiameter. Se «Kontroller diameteren til løpehjulene».
- Kontroller sporkransslitasjen på løpehjulene på vaiertrekket. Se «Kontrollere sporkransslitasje».
- Kontroller tilstanden til avstandsbufferne. Se «Kontrollere avstandsbuffer».
- Kontroller bremsen på vinsjdrift eller drivverk.
Se produkthåndbok «Polvendbar modulær ABUS-vinsjdrift for vaiertrekk».
- Kontroller bremsestrekningen for drivanordningen for katt.
Kontrollere vaier
- Kontroller hele vaieren med tanke på skader. De skadene som er framstilt her, eller lignende skader, må ikke forekomme på vaieren.
Eksempler på skader:






- Kontroller hele vaieren med tanke på kabelbrudd. I en lengde på 6 x vaierdiameteren eller 30 x vaierdiameteren må ikke vaieren ha flere kabelbrudd enn angitt i ABUS-fabrikkgodkjenningen for vaiere i kontrollboken.
Eksempler på kabelbrudd:


- Hvis skadene som er framstilt her eller lignende skader oppdages på vaieren, må vaieren tas av, og en ny vaier må legges på.
- Hvis vaieren har kabelbrudd, men ikke så mange som tillatt enda, må kontrollintervallet reduseres fram til neste gjentatte kontroll.
- Hvis vaieren har flere kabelbrudd enn tillatt, må vaieren tas av, og en ny vaier må legges på.
Kontroll av lastkrok og krokblokk
Kontroller at lastkroken går lett
Lastkroktravers

- Drei lastkroken mot venstre og høyre.
Lastkroken må gå lett og kunne dreie fritt.
- Sving lastkroken på lastkroktraversen frem og tilbake.
Lastkroktraversen må kunne svinge fritt.
- Hvis lastkroken ikke går lett eller kan dreie fritt eller svinges, må den repareres.
Kontroller lasken på krokblokken
Lask

- Kontroller lasken. Den må ikke ha noen sprekker, være deformert eller ha noen andre skader.
- Hvis laskene er deformert eller skadet på annet vis, må de skiftes ut.
Mål deformeringen og slitasjen på lastkroken

- Mål avstanden 'y' for de to innpregede merkene i lastkroken.
- Les av den nominelle avstanden for 'y' fra kontrollboken eller ev. fra lastkroken.
Den målte avstanden 'y' skal ikke være større enn 1,1 x nominell avstand 'y'.
Ved dobbeltkrok måles avstandene 'y1' og 'y2' henholdsvis fra spissen av markeringen på spissen av lastkroken til markeringen på krokskaftet, og sammenlignet separat.
- Mål grunnhøyden ‚f’ for lastkroken.
- Sammenlign den målte verdien med verdien i tabellen.
Den målte grunnhøyden ‚f’ må ikke være mindre enn verdien i tabellen. I tabellen er minimum grunnhøyde angitt.
Lastkrokens størrelse |
Lastkrokens konstruksjon |
Minimal grunnhøyde 'f' [mm] |
|---|---|---|
1 |
Enkeltkrok |
38 |
1,6 |
Enkeltkrok |
45,6 |
2,5 |
Dobbeltkrok |
47,5 |
2,5 |
Enkeltkrok |
55,1 |
4 |
Dobbeltkrok |
57 |
4 |
Enkeltkrok |
63,7 |
6 |
Dobbeltkrok |
71,3 |
6 |
Enkeltkrok |
80,8 |
Lastkrokens størrelse |
Lastkrokens konstruksjon |
Minimal grunnhøyde 'f' [mm] |
|---|---|---|
8 |
Dobbeltkrok |
80,8 |
8 |
Enkeltkrok |
90,3 |
10 |
Dobbeltkrok |
90,3 |
10 |
Enkeltkrok |
100,7 |
12 |
Dobbeltkrok |
100,7 |
12 |
Enkeltkrok |
112,1 |
- Hvis lastkroken er utvidet mer enn tillatt eller hvis grunnhøyden er lavere enn tillatt, må lastkroken skiftes ut.
Ikke utfør noen reparasjonssveisinger (f.eks. oppdragssveising) på lastkroken eller på lastkrokmutteren.

- Kontroller slitasjeflatene i bæreflate krok. De må gå flytende over i de tilgrensende flatene. Det må ikke være noen skarpe spor og kanter eller andre overflatefeil.
- Kontroller kantene. Lastkrokens sidekanter skal ikke ha utstikkende grader eller lignende overflatedefekter.
- Hvis slitasjeflatene eller sidekantene har skarpe spor og kanter, må disse jevnes ut (f.eks. files). De øvre angitte grenseverdiene for grunnhøyden må overholdes også etter utjevningen.
Kontroller flaten til lastkroken
- Kontroller flaten til lastkroken. Den må ikke ha feil, sprekker eller korrosjon.
- Hvis lastkrokens overflate selv bare delvis ikke er i orden, demonter lastkroken og kontroller krokskaftets overflate. Den må ikke ha feil, sprekker eller korrosjon.
Kontroller lastkrokmutterens dreiesikring
For lastkroker med dreiesikring gjennom spennhylsen:
Lastkrokmutter

- Tilt lastkroken til dreiesikringen er godt synlig.
- Kontroller dreiesikringen. Spennhylsen må enten være der, skal ikke være skadet eller brukket, og må sitte fast.
- Hvis spennhylsen mangler eller er skadet, må den skiftes ut.
For lastkroker med dreiesikring gjennom sikringsplate:
Sikringsplate

- Tilt lastkroken til dreiesikringen er godt synlig.
- Kontroller dreiesikringen. Sikringsplaten må være tilgjengelig, skal ikke være skadet og må sitte godt fast.
- Hvis sikringsplaten mangler eller er skadet, må den skiftes ut.
Kontroller krokkjevesikringen

- Kontroller krokkjevesikringen. Den må være tilgjengelig, fungerende og bevege seg lett, og må ikke være deformert eller skadet på noen annen måte.
- Hvis krokkjevesikringen mangler, er skadet eller ikke fungerer riktig, må den skiftes ut.
Kontroller festepunkttravers
Bolt med
SL-sikringBolt med
SL-sikring

- Kontroller festene. Festepunkttraversen må være sikkert festet og alle bolter må være sikret med SL-sikringer.
- Kontroller festepunkttravers.
Hullene og den nedre åpningen skal ikke ha noen sprekker eller være skadet på annen måte.
- Kontroller lagerhylser for skader. Lagerhylsene skal ikke ha noen sprekker eller være skadet på annen måte.
- Hvis komponenter mangler eller er skadet: Erstatt komponenter.
Se "Skifte festepunkttravers med vaierlomme og vaierkile".
Kontrollere styrerulltravers
Bare ved innskjæring 4/1
Bolt med
SL-sikringLagerhylse

- Kontroller styrerulltravers.
Hyllene skal ikke ha noen sprekker eller være skadet på annen måte. - Kontroller styrerullen.
Den skal ikke ha noen dype innløpsspor eller kraftig slitasje.
En nøyaktig kontroll av styrerullen er ved behov mulig med en spesiell mal. Kontakt ABUS-service for dette. Se «ABUS-service».
- Bolter og SL-sikringer skal være tilstede og sikret.
- Kontroller lagerhylser for skader. Lagerhylsene skal ikke ha noen sprekker eller være skadet på annen måte.
- Hvis komponenter mangler eller er skadet: Erstatt komponenter.
Se "Skifte styrerulltravers".
Kontroller vaierføring

- Kontroller vaierføring. Plastdelene skal ikke ha noen sprekker, være deformert eller ha avskrapninger fra vaieren.
- Kontroller at vaierføringen går lett.
- Kontroller smøringen til vaierføringen.
- Hvis vaierføringen er skadet: Skift vaierføringen. Se "Skifte vaier".
Kontroll av festepunktet
Kontroller vaierkile

- Mål vaierkileoverstand (underkant vaierkile til underkant vaierlomme).
- Mål vaierklemmeavstand (overkant vaierklemme til underkant vaierkile).
- De målte verdiene må ikke overskride verdiene i tabellen.
Konstruksjons-størrelse |
Maksimalt vaierkileutstikk |
Minimalt vaierkileutstikk |
|---|---|---|
GM 800 |
19 mm |
18 mm |
GM 1000 |
4 mm |
3 mm |
GM 2000 |
2 mm |
0 mm |
GM 3000 |
18 mm |
16 mm |
GM 5000 |
22 mm |
19 mm |
GM 6000 |
31 mm |
28 mm |
- Står vaierkilen for langt fra vaierlommen eller er vaierklemmer for nært vaierkilen: Skift ut vaierlomme og vaierkile. Se «Skifte vaier».
Merk
Den angitte minimale vaierklemmeavstanden tilsvarer alltid nøyaktig vaierdiameteren til vaiertrekket.
Kontroller diameteren til løpehjulene
Under drift slites løpeflatene for løpehjulene. Dette reduserer løpehjuldiameteren.

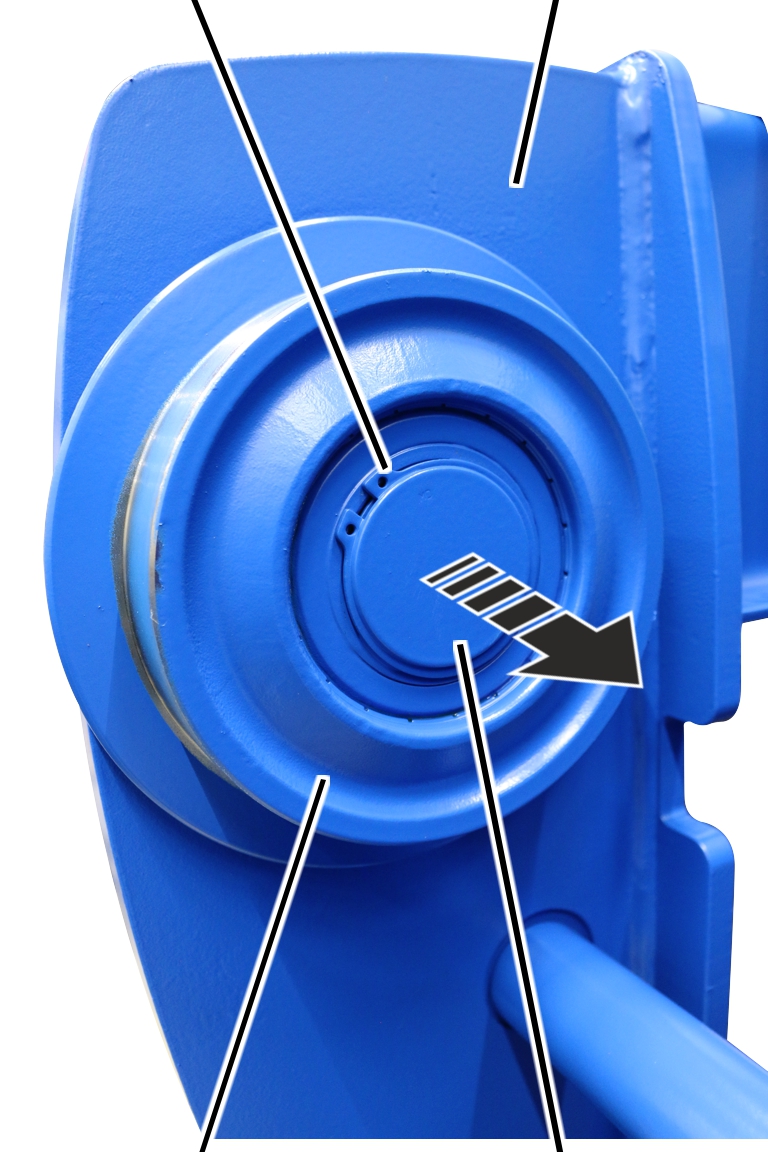

I dette avsnittet vises kontroll av diameteren til et ikke-drevet løpehjul. Kontroll av diameteren til et drevet løpehjul skiller seg ikke vesentlig fra dette.
Mål diameter

- Mål diameteren til løpehjulet på flere steder over hele bredden til løpehjulet.
- Diameteren må ikke være mindre enn det som er angitt i tabellen.

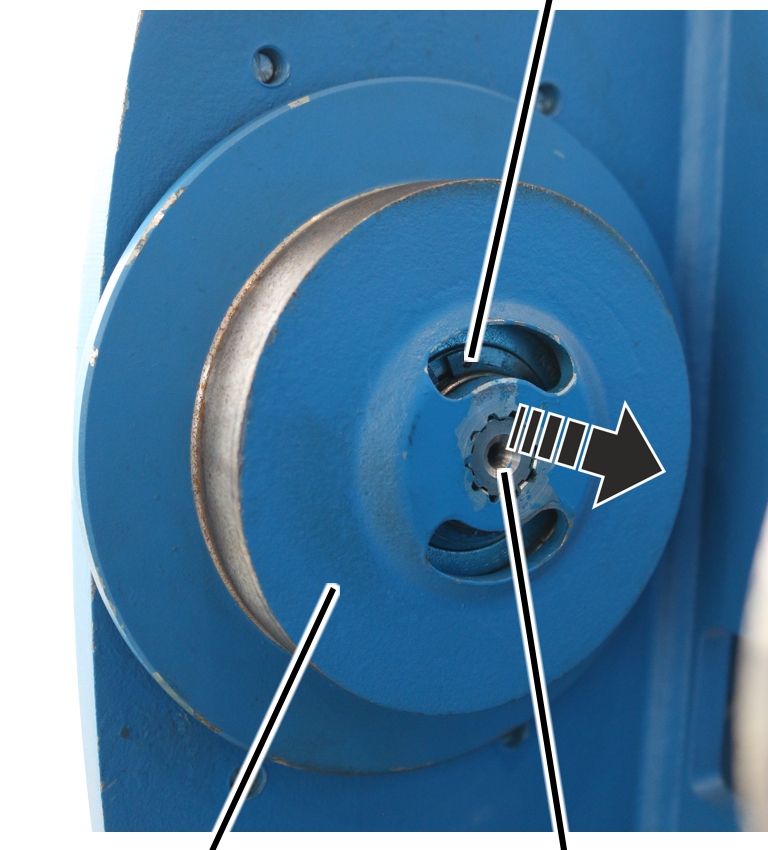

Hvis diameteren er mindre må løpehjulet skiftes ut. Se «Demontere drevet løpehjul».
Løpehjul |
Maksimalt tillatte slitasje |
Minimal diameter |
|---|---|---|
E 100 |
-3 mm |
97 mm |
E 130 |
-3 mm |
127 mm |
E 160 |
-3 mm |
157 mm |
E 200 |
-3 mm |
197 mm |
Kontrollere sporkransslitasje
Kontrollere toleransen til sporbredden
SporkransKattramme

- Mål sporkransklaringen SP (avstanden mellom flensen og sporkransen til løpehjulet) på begge sider av kattrammen.
Alle løpehjul må ligge på flensen!
Den målte verdien skal ikke være større enn 2 mm på hver side.
Kontrollere avstandsbuffer
Bare for vaiertrekk med avstandsbuffere
Hvis avstandsbuffere er montert:

- Kontroller alle avstandsbuffere.
Avstandsbufferne skal ikke være porøse, klemt, krumme eller skadet på annen måte. Hvis de er skadet: Skift ut avstandsbuffere.
- Kontroller rilleskruer M12x30.
Rilleskruene må være skrudd fast med 100 Nm.
- Kontroller materialet til avstandsbufferne på hele omfanget.
Plasten må ikke ha noen sprekker på overflaten noe sted.
- Trykk inn avstandsbufferen med fingeren.
Avstandsbufferne må kunne trykkes inn noe og være mulige å forme.
- Hvis komponenter mangler eller er skadet:Erstatt komponenter.
- Hvis en av avstandsbufferne har begynt å bli skadet, må alle avstandsbuffere på vaiertrekket skiftes ut. Se «Bytte avstandsbuffer».
- Hvis avstandsbufferen ikke kan trykkes inn, må alle avstandsbuffere på vaiertrekket skiftes ut. Se «Bytte avstandsbuffer».
Vedlikehold
Angår alle som vedlikeholder, reparerer eller bygger om kranen.
Eieren av kranen er ansvarlig for valg av riktig kvalifisert vedlikeholdspersonale.
Eksempler på autoriserte personer:
- Personer med omfattende kunnskap fra fagutdanning innen maskinproduksjon og elektrisk anlegg på kraner.
- Personer med tilstrekkelig erfaring innen drift, montering og vedlikehold av kraner.
- Personer med omfattende kunnskap om respektive tekniske regler, direktiver og sikkerhetsforskrifter som gjelder i det aktuelle landet.
- Personer med regelmessig opplæring fra ABUS.
ABUS påtar seg intet ansvar for skader som skyldes ikke forskriftsmessige reparasjoner og hvis vedlikeholdet er utført av ikke kvalifiserte personer.
ABUS anbefaler å la ABUS-service utføre vedlikeholdet.
Bruk kun originale ABUS reservedeler. Ellers opphører garantien.
Råd om sikkerhet ved vedlikehold
Følg de følgende sikkerhetsreglene ved alt reparasjonsarbeid på vaiertrekket:
- Slå av koplingsreléet. Sikre bryteren slik at den ikke utilsiktet kan slås på igjen.
- Åpne hovedsikringsbryter i beskyttelseskasse kran. Sikre hovedsikringsbryteren med hengelås, slik at den ikke utilsiktet blir lukket igjen.
- Bruk egnet løftestillas og fallsikring.
- Sperr av arbeidsområdet rundt løfteplattformen tilstrekkelig.
- Ytterligere kraner på samme kranbane eller kraner over eller under kranen som skal vedlikeholdes kobles ut. Sikre bryteren slik at den ikke kan slås på igjen utilsiktet. Andre kraner kan ellers velte løfteplattformen eller slå mot kranen som vedlikeholdes.
- Informer personer som oppholder seg i nærheten om reparasjonsarbeidet.
- Arbeid på kranens elektriske anlegg må kun utføres av en kvalifisert elektriker!
- Også etter at nødstoppbryteren er aktivert, er det livsfarlig høy spenning i kranstyringen og løpekattstyringen.
Denne sikkerhetsinformasjonen gjelder spesielt for vaiertrekket:
- Klemfare!
Ved løpehjulene, på vaiertrommelen og styrerullen kan fingre komme i klem, hvis vaiertrekket gjør utilsiktede bevegelse eller brukes uaktsomt.
Sikre vaiertrekket. Arbeid med omtanke!
Skifte vaier
Hvis vaieren er skadet eller har flere kabelbrudd enn tillatt (se "Kontrollere vaier"), må den skiftes ut.
Hvis vaierføringen er skadet (se «Kontroller vaierføring»), må den skiftes ut.
Vaiere og vaierføringer er slitasjedeler, som blir sterkt påkjent av lasten. Under drift slites de like mye. Derfor skal vaier og vaierføring alltid skiftes samtidig.
Vaieren er en spesiell løftevaier med svært høy bruddstyrke. Den har en betydelig høyere levetid enn en normal vaier. Bruk derfor bare originalvaiere fra ABUS.
Hvis vaierkilen eller vaierlommen er skadet (se "Skifte festepunkttravers med vaierlomme og vaierkile"), må de skiftes ut. De blir som oftest skiftet ut, når vaier og vaierføring også skiftes ut.
Denne sikkerhetsinformasjonen gjelder spesielt for vaierbytte:
- Sperr av et stort arbeidsområde under vaiertrekket.
- Gulvet må være kostet rent.
Dette reduserer tilsmussingen av den nye vaieren.
- Løfteplattform med tilstrekkelig areal for å legge ned krokblokken.
Dette er bare mulig med en innskjæring på 2/1 og 4/1.
Overhold den maksimale bærekapasiteten til løfteplattformen.
- Hvis ingen avrullingsinnretning fins for å rulle ut vaieren, trengs et stort nok, åpent areal.
- Posisjoner skrapcontainer eller lignende beholder for den gamle vaieren i umiddelbar nærhet av løfteplattformen og krokblokken.
- Fra en vaierdiameter over 11 mm bør vaierutskiftingen gjennomføres med to personer.
Forberede vaierutskifting
- Kjør lastkroken til under det øvre endebryterområdet.
- Mål og noter posisjonen til lastkroken.
Dermed kan man forenkle eller i mange tilfeller helt unngå innstilling av løfteendebryter etter vaierskiftet.
Kun ved ABUControl
Hvis styringen ABUControl er montert for vaiertrekket, se etter i produkthåndboken «ABUControl», i kapittel «Skifte vaier», for å forberede vaierskiftet.
Deretter er det videre vaierskiftet beskrevet i denne produkthåndboken.
Bare for ABUS elektro 3 med beskyttelsesstyring eller ABULiner
Demonter løfteendebryteren
For at vaieren kan vikles av vaiertrommelen ved hjelp av motoren, må løfteendebryter demonteres. Hvis ikke stopper vaiertrommelen på den laveste krokposisjonen.
LøfteendebryterTapp på vaiertrommelen

- Åpne kapslingen til løfteendebryter.
- Skru ut skruene (2x).
- Ta av løfteendebryteren.
- Akselen til løfteendebryteren skal bli stående i posisjonen, og ikke dreies.
Dermed kan man forenkle eller i mange tilfeller helt unngå innstilling av løfteendebryter etter skifte av vaieren.
- Sikre løfteendebryteren, slik at den ikke faller ned eller henger i strømledningen.
Demontere festepunkt
Vaierklemme

- Løsne vaierklemme.
- Trekk vaierklemmen fra enden av vaieren.
Bare for utskifting av vaierlommen med vaierkile
Hvis vaierlommen eller vaierkilen er skadet, må de skiftes ut.
Demontering av vaierlomme
MåleboltRilleskrue

- Løsne rilleskrue M6x12.
- Skyv braketten fra målebolten.
MåleboltRilleskrue

- Trekk målebolten ut av festepunkttraversen og vaierlomme.
- Trekk vaierlommen ut av festepunkttraversen.
Vaierlomme

- Slå vaierkilen ut av vaierlommen og ta den ut.
Hvis vaierkilen sitter fast:
- Demontering av vaierlomme.
- Snu vaierlommen og slå ut vaierkilen ovenfra.
Det gjør det lettere å slå vaierkilen ut av vaierlommen.
FestepunkttraversVaierlomme

- Skyv vaierenden ut av vaierlommen.
FestepunkttraversVaierlomme

- Trekk vaieren ut av vaierlommen.
Trekk vaieren ut av krokblokken
Vaierbeskyttelsen i krokblokken blir skadet når vaieren trekkes raskt ut av krokblokken langs vaierbeskyttelsen. Hvis vaierbeskyttelsen skal brukes på nytt, skal man først demontere vaierbeskyttelsen.
ABUS anbefaler å skifte vaierbeskyttelsen sammen med vaieren.
På alle åpninger på krokblokken:
SkrutrekkerKrokblokkdeksel

- Skyv inn skrutrekkeren som vist på bildet, sideveis mellom vaierbeskyttelsen og krokblokkdekslet.
- Med skrutrekkeren hekter man ut krokene til venstre og høyre i vaierbeskyttelsen samtidig.
- Trekk vaierbeskyttelsene (2x) fra hverandre og ta de ut av krokblokken.

- Legg opp krokblokken.
- Trekk vaieren ut av krokblokken.
Demontere vaierføring
Selvgjengende skrue

- La vaieren gå ut fra vaiertrommelen ved hjelp av motoren.
Et par vaierviklinger bør forbli på vaiertrommelen.
- Skru av medbringer

- Skyv medbringeren sideveis fra vaierføringsringen.
- Vaierføringsringen kan nå dreies fritt på vaiertrommelen.
Bare for GM 800, GM 1000, GM 2000 og GM 3000
Ved vinsjdrift av størrelse GM 800 til GM 3000 består vaierføringen av en vaierstrammering med vaierføringsring og et forbindelsesstykke.
SekskantskrueForbindelsesstykke

- Drei vaierføringsringen slik at skruene (4x) er lett tilgjengelige (f.eks. pekende oppover).
- Løsne skruene (4x).
- Ta av forbindelsesstykke og tre det av vaieren.
VaiertrommelSteg

- Spre vaierføringsringen og trekk den innover fra vaiertrommelen.
StegVaierstrammering

- Løsne trekkfjæren fra vaierstrammeringen.
- Spre vaierstrammeringen og trekk den innover fra vaiertrommelen.
- Vaierføringen er nå demontert. Vaieren ligger løst på vaiertrommelen.
Bare for GM 5000 og GM 6000
Ved vinsjdrift av størrelse GM 5000 og GM 6000 består vaierføringen av en vaierføringsring med strammeelementer.
Strammeelement

- Trekk fjærpluggen ut av strammeelementene på vaierføringsringen.
VaierføringsringStrammeelement

- Åpne og løsne strammebøylen på strammeelementet på vaierføringsringen.
VaiertrommelStrammeelement

- Trekk vaierføringsringen med strammeelementer fra vaiertrommelen.
Ta vaieren av vaiertrommelen
VaiertrommelEndeklemmer

- La vaieren gå ut fra vaiertrommelen ved hjelp av motoren.
- Løsne endeklemmene (2x).
- Ta vaieren komplett ut av vaiertrommelen.
Rengjøre og smøre vaiertrommelen
- Rengjør vaiertrommelen.

- Smør vaiertrommelen til fra starten til omtrent 8./10. vikling.
- Smør vaiertrommelen bak siste vikling.
Smøremiddel: "Molykote PG-75". For detaljer, se "Smøremidler".

- Smør vaiertrommelen bak 8./10. vikling og fram til til siste vikling.
Smøremiddel: "Chainlife S". For detaljer, se "Smøremidler".
Fest vaieren på vaiertrommelen
VaiertrommelSylinderskrue

- Rull av vaieren uten vridning.
- Rengjør sylinderskruene til endeklemmene grundig.
Sylinderskruene var tidligere skrudd fast med et skruesikringsbelegg eller et skruesikringsmiddel. Restene må fjernes fullstendig før sylinderskruen kan brukes igjen.
Både skruesikringsbelegg og skruesikringsmiddel kan bare brukes én gang.
- Skyv vaieren så langt under endeklemmene, at vaierutstikket er omtrent 30 mm.
- Skru fast endeklemmene (2x) med sylinderskrue, og sikre med et skruesikringsmiddel (halvfast).
Konstruksjons-størrelse |
Sylinder-skrue |
Antall |
Tiltrekkings-moment |
|---|---|---|---|
GM 800 |
M6x16 |
2 |
10 Nm |
GM 1000 |
M8x20 |
2 |
25 Nm |
GM 2000 |
M8x20 |
2 |
25 Nm |
GM 3000 |
M8x20 |
2 |
25 Nm |
GM 5000 |
M16x35 |
3 |
210 Nm |
GM 6000 |
M16x35 |
3 |
210 Nm |
- Trekk vaieren stram, og vikle den opp 6 til 8 omdreininger stramt og vridningsfritt på vaiertrommelen ved hjelp av motoren.
Montere vaierføring
Bare for GM 800, GM 1000, GM 2000 og GM 3000
Ved vinsjdrift av størrelse GM 800 til GM 3000 består vaierføringen av en vaierstrammering med vaierføringsring og et forbindelsesstykke.
Steg

- Drei vaierstrammeringen slik at steget peker i retning løftegiret.
- Spred vaierstrammeringen og før den over vaieren på vaiertrommelen.
StegVaierstrammering

- Hekt på trekkfjæren i en av knastene, slik at vaierstrammeringen ligger fast på vaieren, men fortsatt kan dreies fritt.
VaiertrommelSteg

- Smør sporet til vaierføringsringen med fett på innsiden.
Smøremiddel: "Molykote PG-75". For detaljer, se "Smøremidler".
- Spre vaierføringsringen og skyv den over vaiertrommelen.
- Legg vaierføringsringen med sporet i steget på vaierstrammeringen.
- Legg vaierføringsringen med gjengesegmentene i den frie delen av vaiertrommelen.
- Kontroller at begge endene til vaierføringsringen ligger i samme rille på vaiertrommelen.
Endene til vaierføringsringen skal ikke være sideveis forskjøvet.
Selvgjengende skrueForbindelsesstykke

- Tre forbindelsesstykket på vaieren.
- Skyv forbindelsesstykket oppover og legg det på vaierføringsringen.
- Skru fast forbindelsesstykke med selvgjengende skruer M6x16 (4x). 5 Nm.
Fest i denne sammenhengen først den øvre skruen, som ikke sitter i et langt hull.
Bare for GM 5000 og GM 6000
Ved vinsjdrift av størrelse GM 5000 og GM 6000 består vaierføringen av en vaierføringsring med strammeelementer.
Forberede vaierføring
ØyeskrueVaierføringsring

- Hekt strammeelementene (2x) med øyeskruene inn i de første låsetappene på vaierføringsringen.
- Smør sporet til vaierføringsringen med fett på innsiden.
Smøremiddel: "Molykote PG-75". For detaljer, se "Smøremidler".
Montere vaierføring
VaiertrommelStrammeelement

- Trekk vaierføringsringen med strammeelementet på vaiertrommelen.
- Posisjoner vaieren mellom strammeelementene.
- Kontroller at begge endene til vaierføringsringen ligger i samme rille på vaiertrommelen.
Endene til vaierføringsringen skal ikke være sideveis forskjøvet.
VaierføringsringStrammeelement

- Hekt strammebøylen på strammeelementene i vaierføringsringen og lukk den.
Hvis nødvendig:
- Åpne strammebøylen igjen, og still inn vaierføringsringen med øyeskruene slik at vaierføringsringen ligger fast på vaieren, men fortsatt kan dreies fritt.
Strammeelement

- Skyv fjærplugger inn i strammebøylene til strammeelementene.
Montere medbringer

- Stikk medbringeren på trommelkapslingen, og skyv den fra siden inn i vaierføringsringen.
Selvgjengende skrue

- Skru fast medbringeren med selvgjengende skrue M6x16. 5 Nm.
Skjære inn vaieren

- Ved innskjæring 2/1: Trekk vaieren vridningsfritt fra vaiertrommelen gjennom krokblokken.
- Ved innskjæring 4/1: Trekk vaieren vridningsfritt fra vaiertrommelen gjennom krokblokken, gjennom styrerullen og på nytt gjennom krokblokken.
Montere festepunkt
Bare for utskifting av vaierlommen med vaierkile
Montere vaierlomme
MåleboltFestepunkttravers

- Skyv vaierlommen inn i festepunkttraversen.
Vær oppmerksom på markeringene på festepunkttraversen.
- Skyv målebolten gjennom festepunkttraversen og vaierlommen.
Pilen på målebolten må peke nedover!
MåleboltRilleskrue

- Skyv braketten på målebolten.
Braketten må kunne skyves spenningsfritt inn i sporet til målebolten.
Målebolten skal ikke ha noe forspenning!
- Skru fast braketten med rilleskrue M6x12. 19 Nm.
FestepunkttraversVaierlomme

- Kontroller smøringen til vaierlommen, og smør den ved behov.
Smøremiddel "Hochtemperaturpaste PBC 1574". For detaljer, se "Smøremidler".
Ikke smør målebolten/flensbolten eller festepunkttraversen. Smøremidlet skal ikke komme i kontakt med festepunkttraversen.
- Skyv vaierenden nedenfra inn i vaierlommen.
VaierlommeFestepunkttravers

- Skyv vaierenden ovenfra inn i vaierlommen, slik at en løkke dannes.
Vaierenden stikker nede omtrent 150 mm ut av vaierlommen.
VaierkileVaierlomme

- Legg vaierkilen inn i sløyfen.
Vaierlomme

- Dra med et rykk i vaieren.
- Vaierkilen sklir inn i vaierlommen, og vaieren er klemt fast.
Vaierklemme

- Skyv vaierklemmen over vaierenden.
Avhengig av størrelse og vaierdiameter skal vaierklemmen monteres under vaierlommen med målet fra tabellen under.
Konstruksjons-størrelse |
Vaier-diameter |
Avstand til vaierlommen ca. |
|---|---|---|
GM 800 |
6,5 mm |
6 mm til 13 mm |
GM 1000 |
8 mm |
8 mm til 16 mm |
GM 2000 |
9 mm |
9 mm til 18 mm |
GM 3000 |
11 mm |
11 mm til 22 mm |
GM 5000 |
14 mm |
14 mm til 28 mm |
GM 6000 |
16,2 mm |
16 mm til 32 mm |
- Skru fast vaierklemmen.
Konstruksjons-størrelse |
Rillemutter |
Tiltrekkings-moment |
|---|---|---|
GM 800 |
M6 |
5 Nm |
GM 1000 |
M8 |
10 Nm |
GM 2000 |
M8 |
10 Nm |
GM 3000 |
M8 |
10 Nm |
GM 5000 |
M12 |
33 Nm |
GM 6000 |
M12 |
33 Nm |
Montere vaierbeskyttelse på krokblokken
På alle åpninger på krokblokken:
Forbindelsesprofil

- Hold vaierbeskyttelsen som på bildet på vaieren.
- Skyv vaierbeskyttelsen med den fremre gaflingen nedover langs vaieren og før den dermed med den bakre enden under forbindelsesprofilen.
VaierbeskyttelseKrokblokkdeksel

- Trykk vaierbeskyttelsen først på siden med den korte lasken inn i krokblokkdekslet.
- Trykk deretter vaierbeskyttelsen på siden med den lange lasken inn i krokblokkdekslet.
Vaierbeskyttelse

- Stikk den andre vaierbeskyttelsen ned i forbindelsesprofilen.
- Skyv vaierbeskyttelsen nedover bak forbindelsesprofilen og før den på vaieren oppe.
- Trykk vaierbeskyttelsen først på siden med den korte lasken inn i krokblokkdekslet.
- Trykk deretter vaierbeskyttelsen på siden med den lange lasken inn i krokblokkdekslet.

- Før vaierbeskyttelsen (2x) med laskene inne i hverandre og trykk sammen.
- En smekkelyd skal høres.
Avslutte vaierutskifting
- Vikle opp hele vaieren med motoren.
Kun ved ABUControl
Hvis styringen ABUControl er montert på vaiertrekket, se etter i produkthåndboken «ABUControl», i kapittel «Skifte vaier», for å avslutte vaierskiftet.
Deretter er de videre trinnene beskrevet i denne produkthåndboken.
Bare ved ABUS elektro 3 med beskyttelsesstyring eller ABULiner
Montere løfteendebryter
- Kjøre lastkroken til den tidligere noterte posisjonen
AkslingLagerflens

- Åpne husdekslet til endebryterhuset på vaiertrommelen.
- Drei akslingen til girendebryteren slik at den stemmer overens med det avlange hullet i lagerflensen til vaiertrommelen.
Plastskruer B6,3x25

- Stikk girendebryteren med akslingen inn i det avlange hullet på lagerflensen og før den på de to stiftene.
- Skru fast girendebryteren med kunststoffskruene B6,3x25. 3 Nm.
Koble til løfteendebryter
- Sett på stikkeren til strømledningen på mikrosvitsjkortet.
- Lukk kabinettdekslet.
Hvis koblingspunktene er forskjøvet:
Normalt kan man forenkle eller i mange tilfeller helt unngå innstilling av løfteendebryter etter skifte av vaieren, da posisjonen til lastkroken er målt på forhånd og deretter blitt tilkjørt igjen. I spesielle tilfeller (f.eks. hvis vaieren er kraftig skadet eller er blitt feil rullet opp på vaiertrommelen) kan det være nødvendig at koblingspunktet må stilles inn på nytt.
- Still inn koblingspunktene for nedre løftegrensebryter, øvre løftegrensebryter og reserve-grensebryter på nytt.
Ved ABUS elektro 3 med beskyttelsesstyring: se produkthåndboken «ABUS girendebryter».
Ved ABUS elektro 3 med ABULiner: se produkthåndbok «Frekvensomformer – styring av løftehastigheten ved ABUS elektro 3»
Kontroller vaierkileoverstanden

- Heng lasten inn i lastkrokene iht. tabellen under, løft den og belast vaieren på denne måten.
Konstruksjons-størrelse |
Innskjæring 2/1 |
Innskjæring 4/1 |
|---|---|---|
GM 800 |
800 kg |
1600 kg |
GM 1000 |
1250 kg |
2500 kg |
GM 2000 |
1600 kg |
3200 kg |
GM 3000 |
2000 kg |
4000 kg |
GM 5000 |
4000 kg |
8000 kg |
GM 6000 |
6300 kg |
12500 kg |
Opplysningene i tabellen er referanseverdier som skal overholdes med en toleranse på ±20 %.
Ta hensyn til vaiertrekkets maksimale bærekapasitet, den må ikke overskrides!
- Mål vaierkileoverstanden og kontroller om målene, som er angitt i tabellen, overholdes.
Konstruksjons-størrelse |
Maksimal vaierkile-overstand |
Minimal vaierkile-overstand |
|---|---|---|
GM 800 |
19 mm |
18 mm |
GM 1000 |
4 mm |
3 mm |
GM 2000 |
2 mm |
0 mm |
GM 3000 |
18 mm |
16 mm |
GM 5000 |
22 mm |
19 mm |
GM 6000 |
31 mm |
28 mm |
Skifte festepunkttravers med vaierlomme og vaierkile
Hvis festepunkttraversen, vaierlommen eller vaierkilen har blitt skadet, må de skiftes ut.
Demontere festepunkttraversen
SL-sikring

- Trekk SL-sikringer (2x) fra boltene.
Bolt

- Trekk bolter (2x) ut av festepunkttraversen.
Festepunkttravers

- Løft festepunkttraversen av lagerhylsene.
Demontering av vaierlomme
HolderRilleskrue

- Løsne rilleskrue M6x12.
- Skyv braketten fra målebolten.
FestepunkttraversMålebolt

- Trekk målebolten ut av festepunkttraversen og vaierlommen.
- Trekk vaierlommen ut av festepunkttraversen.
Demonter vaierkilen
Vaierlomme

- Løsne rillemuttere på vaierklemmen.
- Trekk vaierklemmen av vaierenden.
Vaierkile

- Trekk vaierkilen med vaier ut av vaierlommen.
Montere vaierkile
Vaierkile

- Legg vaierenden rundt vaierkilen.
Vaieren må flukte i rillen til vaierkilen!
- Skyv vaierkilen med vaier inn i vaierlommen, og trekk med et rykk i vaierenden.
- Vaierkilen glir inn i vaierlommen og klemmer fast vaieren.
Vaierlomme

- Skyv vaierklemmen på vaierenden.
Avhengig av størrelse og vaierdiameter skal vaierklemmen monteres under vaierlommen med målet fra tabellen under.
Konstruksjons-størrelse |
Vaier-diameter |
Avstand til vaierlommen ca. |
|---|---|---|
GM 800 |
6,5 mm |
6 mm til 13 mm |
GM 1000 |
8 mm |
8 mm til 16 mm |
GM 2000 |
9 mm |
9 mm til 18 mm |
GM 3000 |
11 mm |
11 mm til 22 mm |
GM 5000 |
14 mm |
14 mm til 28 mm |
GM 6000 |
16,2 mm |
16 mm til 32 mm |
- Skru fast rillemutteren til vaierklemmen.
Konstruksjons-størrelse |
Rillemutter |
Tiltrekkings-moment |
|---|---|---|
GM 800 |
M6 |
5 Nm |
GM 1000 |
M8 |
10 Nm |
GM 2000 |
M8 |
10 Nm |
GM 3000 |
M8 |
10 Nm |
GM 5000 |
M12 |
33 Nm |
GM 6000 |
M12 |
33 Nm |

- Smør vaierlommen.
Smøremiddel "Hochtemperaturpaste PBC 1574". For detaljer, se "Smøremidler".
Ikke smør målebolten/flensbolten eller festepunkttraversen. Smøremidlet skal ikke komme i kontakt med festepunkttraversen.
Montere vaierlomme
Festepunkttravers

- Skyv vaierlomme med vaierkile og vaier inn i festepunkttraversen.
Vær oppmerksom på markeringene på festepunkttraversen.
FestepunkttraversMålebolt

- Skyv målebolten gjennom festepunkttraversen og vaierlommen.
Pilen på målebolten må peke nedover!
HolderRilleskrue

- Kontroller braketten for deformasjoner.
Hvis braketten er deformert må den skiftes ut.
- Skyv braketten på målebolten.
Braketten må kunne skyves spenningsfritt inn i sporet til målebolten.
Målebolten skal ikke ha noe forspenning!
- Skru fast braketten med rilleskrue M6x12. 19 Nm.
Montere festepunkttravers
Festepunkttravers

- Heng festepunkttraversen på lagerhylsene.
Vær oppmerksom på at markeringen på festepunkttraversen peker i retning av vinsjdriften.
Bolt

- Skyv boltene (2x) inn i festepunkttraversen.
SL-sikring

- Skyv SL-sikringer (2x) på boltene.
- Heng lasten inn i lastkrokene iht. tabellen under, løft den og belast vaieren på denne måten.
Konstruksjons-størrelse |
Innskjæring 2/1 |
Innskjæring 4/1 |
|---|---|---|
GM 800 |
800 kg |
1600 kg |
GM 1000 |
1250 kg |
2500 kg |
GM 2000 |
1600 kg |
3200 kg |
GM 3000 |
2000 kg |
4000 kg |
GM 5000 |
4000 kg |
8000 kg |
GM 6000 |
6300 kg |
12500 kg |
Opplysningene i tabellen er referanseverdier som skal overholdes med en toleranse på ±20 %.
Merk
Ta hensyn til vaiertrekkets maksimale bærekapasitet, den må ikke overskrides!
Kontroller vaierkileoverstanden

- Mål vaierkileoverstanden og kontroller om målene, som er angitt i tabellen, overholdes.
Konstruksjons-størrelse |
Maksimal vaierkile-overstand |
Minimal vaierkile-overstand |
|---|---|---|
GM 800 |
19 mm |
18 mm |
GM 1000 |
4 mm |
3 mm |
GM 2000 |
2 mm |
0 mm |
GM 3000 |
18 mm |
16 mm |
GM 5000 |
22 mm |
19 mm |
GM 6000 |
31 mm |
28 mm |
Skifte styrerulltravers
Bare ved innskjæring 4/1
Dette avsnittet gjelder bare for vaiertrekk med en innskjæring 4/1.
Hvis komponentene av styrerulltraversen eller styrerulltraversen er skadet må de skiftes ut.
Demonter styrerulltravers
I dette avsnittet vises demonteringen av et vaiertrekk med vinsjdrift GM 1000. Ved et vaiertrekk med en vinsjdrift GM 5000 eller GM 6000 ser styrerulltraversen litt anderledes ut. Demonteringen er imidlertid den sammen.
SL-sikring

- Trekk SL-sikringen av boltene.
Bolt

- Trekk boltene (2x) ut av styrerulltraversen.
Styrerulltravers

- Løft styrerulltraversen av lagerhylsene.
Demonter styrerullen
DekselRilleskrue

- Løsne rilleskruer (2x) på dekslet.
- Ta dekslet av styrerulltraversen.
BoltStyrerulltravers

- Trekk boltene ut av styrerulltraversen og styrerullen.
- Trekk styrerullen ut av styrerulltravers.
Monter styrerull
Styrerulltravers

- Skyv styrerullen inn i styrerulltraversen.
BoltStyrerulltravers

- Skyv bolten gjennom styrerulltraversen og styrerullen.
DekselRilleskrue

- Skru fast dekslet fra motsatt side på bolten med rilleskruer (2x).
Konstruksjons-størrelse |
Rilleskrue |
Tiltrekkings-moment |
|---|---|---|
GM 800 |
M6x12 |
19 Nm |
GM 1000 |
M6x12 |
19 Nm |
GM 2000 |
M8x16 |
42 Nm |
GM 3000 |
M10x20 |
75 Nm |
GM 5000 |
M10x20 |
75 Nm |
GM 6000 |
M10x20 |
75 Nm |
Monter styrerulltravers
I dette avsnittet vises montering på et vaiertrekk med vinsjdrift GM 1000. Ved et vaiertrekk med en vinsjdrift GM 5000 eller GM 6000, ser styrerulltraversen litt anderledes ut. Monteringen er imidlertid den samme.
Styrerulltravers

- Heng styrerulltraversen på lagerhylsene.
Vær oppmerksom på at styrerullen peker i retning av vinsjdriften.
Bolt

- Skyv boltene (2x) inn i styrerulltraversen.
SL-sikring

- Skyv SL-sikringene (2x) på boltene.
Demontere drevet løpehjul
Hvis løpehjulet er skadet eller slitt, må det erstattes av et nytt løpehjul.
Merk
Hvis det fra løpehjulet i retning hovedholder er for lite plass til demonteringen, må de selvlåsende mutrene på spennbolten til kattrammen løsnes, slik at vaiertrekket kan senkes under nedre travers og løpehjulene bli fritt tilgjengelige.
Forberede vaiertrekk
- Følg arbeidssikkerhetsbestemmelsene.
- Avlast understellsbjelken på vaiertrekket nedenfra i nærheten av løpehjulet.
Demontere drivverket
Stikkerhus

- Åpne stikkerhuset på drivverket.
- Ta av strømledningen fra koblingen.
- Fastslå vekten til drivverket. Se produkthåndboken ABUS-understell.
- Sikre drivverket slik at vekten holdes uten fare og drivakselen ikke belastes (f.eks. oppheng i rundslynge).
Rilleskruer

- Løsne rilleskruene (4x).
- Trekk ut drivverket.
Demontere løpehjul
Låsering

- Løsne sikringsringen på bolten.
- Trekk løpehjulet av bolten.
Montere drevet løpehjul
Hvis løpehjulet er skadet eller slitt, må det erstattes av et nytt løpehjul.
Montere løpehjul
Låsering

- Skyv det nye løpehjulet på bolten.
- Sett sikringsringen på bolten.
Montere drivverk
- Fastslå vekten til drivverket. Se produkthåndboken ABUS-understell.
- Sikre drivverket slik at vekten holdes uten fare og drivakselen ikke belastes (f.eks. oppheng i rundslynge).
LøpehjulKattramme

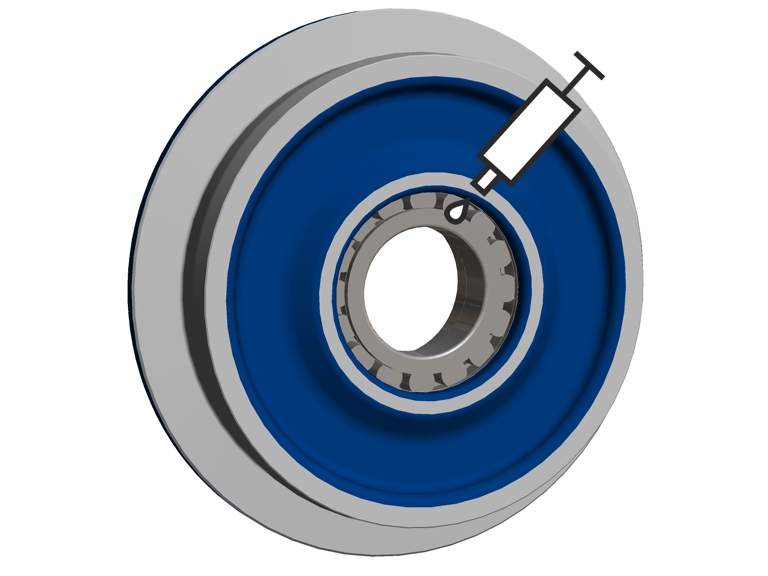

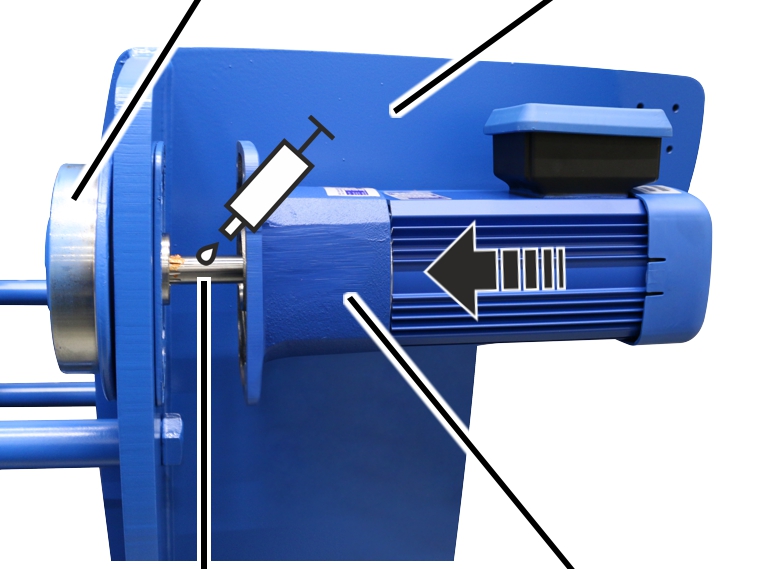

- Smøre fortanningen på drivakselen. Påfør smøremidlet med en pensel, slik at det dekker.
Smøremiddel: "Hochtemperaturpaste PBC 1574". Se produkthåndboken ABUS-understell.
Rilleskrue

- Skyv drivverket inn i løpehjulet.
- Skru fast drivverket med rilleskruer (4x).
Konstruksjons-størrelse |
Type |
Tiltrekkings-moment |
|---|---|---|
100 |
M8x20 |
35 Nm. |
130 |
M8x250 |
35 Nm. |
160 |
M8x250 |
35 Nm. |
200 |
M10x40 |
75 Nm. |
Koble til drivverket
Kun ved beskyttelsesstyring
Stiftlist på drivverkStiftlist på drivverk

- Plugg strømledningen for drivverket inn i stiftlisten på drivverket.
- Plugg likeretteren for bremsen inn i stiftlisten på drivverket.
- Legg pluggforbindelser og strømledning inn i plugghuset.
Kun ved frekvensomformer
Stiftlist på drivverkStiftlist på drivverk

- Plugg hunnkoplingslisten for drivverket inn i stiftlisten på drivverket.
- Plugg hunnkoplingslisten for bremsen inn i stiftlisten på drivverket.
StikkerforbindelseKabelgjennomføring

- Den fremre enden av strømledningen (isolasjonen rundt skjermingen er fjernet der) trykkes inn i skjermeklemmen.
- Fest strømledningen med kabelklemmer på skjermeklemmen.
- Legg pluggforbindelser og strømledning inn i plugghus.
- Lukk kabinettdekslet.
Kontroller vaiertrekket
- Sett ned vaiertrekket igjen.
- Ta vaiertrekket i drift.
- Kontroller funksjonen til løpehjulet.
Demontere ikke drevet løpehjul
Hvis løpehjulet er skadet eller slitt, må det erstattes av et nytt løpehjul.
Merk
Hvis det fra løpehjulet i retning hovedholder er for lite plass til demonteringen, må de selvlåsende mutrene på spennbolten til kattrammen løsnes, slik at vaiertrekket kan senkes under nedre travers og løpehjulene bli fritt tilgjengelige.
Forberede vaiertrekk
- Følg arbeidssikkerhetsbestemmelsene.
- Avlast understellsbjelken på vaiertrekket nedenfra i nærheten av løpehjulet.
LåseringKattramme

- Løsne sikringsringen på bolten.
- Trekk løpehjulet av bolten.
Montere ikke drevet løpehjul
Hvis løpehjulet er skadet eller slitt, må det erstattes av et nytt løpehjul.
Montere løpehjul
LåseringKattramme

- Skyv det nye løpehjulet på bolten.
- Sett sikringsringen på bolten.
Kontroller vaiertrekket
- Sett ned vaiertrekket igjen.
- Ta vaiertrekket i drift.
- Kontroller funksjonen til løpehjulet.
Bytte avstandsbuffer
Bare for vaiertrekk med avstandsbuffer
Dette avsnittet gjelder bare når vaiertrekket er utstyrt med avstandsbuffere. Dette er tilfellet, hvis to vaiertrekk er montert på én kran.
Hvis avstandsbufferen er skadet, må den skiftes ut.
Hvis avstandsbuffere er montert:
Bufferholder

- Skru avstandsbufferen av bufferholderen.
Bufferholder

- Skru fast avstandsbufferen på bufferholderen. 3 Nm.
Avstandsbufferen må ha kontakt med bufferholderen, og det skal ikke være noe mellomrom mellom dem, ellers kan støt bli absorbert av skruen, og ikke selve avstandsbufferen.
Skifte krysspakbryter
Hvis krysspakbryteren er skadet, må de skiftes. Med stikkerforbindelsen er det mulig å skifte uten kablingsarbeider.
Kobling

- Skru ut skruene (2x) på dekslet.
- Trekk av dekslet.
- Ta av koblingen til strømledningen fra kretskortet.
Kabelskrueforbindelsen på dekslet må ikke løsnes. De eksisterende dekslene kan med montert strømledning monteres med på en ny krysspakbryter.
- Sett på kobling på ny krysspakbryter.
- Lukk dekslet.
- Skru fast skruene (2x). 3 Nm.
Koblingsskjema krysspakbryter

- Kontaktnummereringen angitt på koblingsskjemaet begynner med 1, stigende fra venstre.
- Betegnelsen til mikrobryteren begynner i monteringsstilling venstre med S1.
Posisjon pil |
Bryterstilling |
S1 lukket |
S1 åpnet |
S2 lukket |
S2 åpnet |
S3 lukket |
S3 åpnet |
S4 lukket |
S4 åpnet |
|---|---|---|---|---|---|---|---|---|---|
0 |
0° |
3,4 |
5,6 |
7,8 |
9,10 |
||||
1 |
90° |
3,4 |
5,6 |
7,11 |
9,10 |
||||
2 |
180° |
3,4 |
5,6 |
7,11 |
9,12 |
||||
3 |
270° |
3,1 |
5,6 |
7,8 |
9,12 |
||||
4 |
360° |
3,1 |
5,2 |
7,8 |
9,10 |
||||
5 |
450° |
3,4 |
5,2 |
7,8 |
9,10 |
||||
0 |
540° |
3,4 |
5,6 |
7,8 |
9,10 |
Smøremidler
Merk:
Syntetiske smøremidler må ikke blandes med mineralbaserte smøremidler!
Vaiertrommel i kantområde

Smøring på stedet med «Molykote PG-75», ABUS-artikkelnummer 5168.
Smøring fra fabrikken med "Molykote PG-75", ABUS-artikkelnummer 411.
Smør vaieren ved:
- Vaierskifte
- Vaierføringsskifte
- Gjentatt kontroll
- Generaloverhaling
For detaljer, se "Rengjøre og smøre vaiertrommelen".
Vaier og vaiertrommel på midten

Smøring på stedet med "Chainlife S", ABUS-artikkelnummer 2717.
Smøring fra fabrikk med "Chainlife S", ABUS-artikkelnummer 2718.
Alternativer:
- Castrol "Viscogen KL 23"
- Klüber "Grafloscon CA 901 Ultra Spray"
- Optimol "KL 23"
- Shell "Malleus GL 95"
Smør vaieren ved:
- Vaierskifte
- Gjentatt kontroll
- Generaloverhaling
For detaljer, se "Rengjøre og smøre vaiertrommelen".
Medbringer på vaierføringen

Smøring på stedet med «Molykote PG-75», ABUS-artikkelnummer 5168.
Smøring fra fabrikken med "Molykote PG-75", ABUS-artikkelnummer 411.
Smør medbringer ved:
- Vaierskifte
- Vaierføringsskifte
- Gjentatt kontroll
- Generaloverhaling
For detaljer, se "Skifte vaier".
Lastkroktravers på krokblokken

Smøring på stedet med «Hochtemperaturpaste PBC 1574», ABUS-artikkelnummer 6758.
Smøring fra fabrikk med "High-Lub LT1 EP“ ABUS-artikkelnummer 317880.
Smør lastkroktravers ved:
- Montering og demontering
- Generaloverhaling
Aksialkulelageret på lastkroken

Smøring på stedet med «Molykote PG-75», ABUS-artikkelummer 5168.
Smøring fra fabrikk med "High-Lub LT1 EP“ ABUS-artikkelnummer 317880.
Smør aksialkulelager ved:
- Montering og demontering
- Generaloverhaling
Vaierlomme

Smøring på stedet med «Hochtemperaturpaste PBC 1574», ABUS-artikkelummer 6758.
Smøring fra fabrikk med "High-Lub LT1 EP“ ABUS-artikkelnummer 317880.
Smør vaierlomme ved:
- Vaierskifte
- Gjentatt kontroll
- Generaloverhaling
For detaljer, se "Skifte festepunkttravers med vaierlomme og vaierkile".
Vaierføring
Kun ved GM 800 til GM 3000

Smøring på stedet med «Molykote PG-75», ABUS-artikkelnummer 5168.
Smøring fra fabrikken med "Molykote PG-75", ABUS-artikkelnummer 411.
Smør vaierføringen ved:
- Vaierskifte
- Vaierføringsskifte
- Gjentatt kontroll, minimum årlig
- Generaloverhaling
For detaljer, se "Montere vaierføring".
Bare for GM 5000 og GM 6000

Smøring på stedet med «Molykote PG-75», ABUS-artikkelnummer 5168.
Smøring fra fabrikken med "Molykote PG-75", ABUS-artikkelnummer 411.
Smør vaierføringen ved:
- Vaierskifte
- Vaierføringsskifte
- Gjentatt kontroll, minimum årlig
- Generaloverhaling
For detaljer, se "Montere vaierføring".
Lagerhylse (på bunnbolt) på styrerulltraversen og på festepunkttraversen

Smøring på stedet med «Hochtemperaturpaste PBC 1574», ABUS-artikkelummer 6758.
Smøring fra fabrikk med "High-Lub LT1 EP“ ABUS-artikkelnummer 317880.
Smør lagerhylse (på buntbolt) ved:
- Montering og demontering av styrerulltraversen eller festepunkttraversen
- Generaloverhaling
For detaljer se "Skifte festepunkttravers med vaierlomme og vaierkile" eller "Skifte styrerulltravers".
Bare for løpehjul konstruksjonsstørrelse 200
Pendelrullelager i løpehjulet

Smøring på stedet med «High-Lub LT1 EP», ABUS-artikkelnummer 318490.
Smøring fra fabrikk med "High-Lub LT1 EP“ ABUS-artikkelnummer 317880.
Smør pendelrullelager ved:
- Montering og demontering av løpehjulet
For detaljer, se "Demontere drevet løpehjul".
Oversikt tiltrekkingsmomenter
Endeklemme

Konstruksjons-størrelse |
Sylinder-skrue |
Antall |
Tiltrekkings-moment |
|---|---|---|---|
GM 800 |
M6x16 |
2 |
10 Nm |
GM 1000 |
M8x20 |
2 |
25 Nm |
GM 2000 |
M8x20 |
2 |
25 Nm |
GM 3000 |
M8x20 |
2 |
25 Nm |
GM 5000 |
M16x35 |
3 |
210 Nm |
GM 6000 |
M16x35 |
3 |
210 Nm |
Medbringer

Konstruksjons-størrelse |
Skrue |
Tiltrekkings-moment |
|---|---|---|
GM 800 |
Selvgjengende skrue M6x16 |
5 Nm |
GM 1000 |
Selvgjengende skrue M6x16 |
5 Nm |
GM 2000 |
Selvgjengende skrue M6x16 |
5 Nm |
GM 3000 |
Selvgjengende skrue M6x16 |
5 Nm |
GM 5000 |
Selvgjengende skrue M6x16 |
5 Nm |
GM 6000 |
Selvgjengende skrue M6x16 |
5 Nm |
Bare for GM 800, GM 1000, GM 2000 og GM 3000
Forbindelsesstykke

Konstruksjons-størrelse |
Skrue |
Antall |
Tiltrekkings-moment |
|---|---|---|---|
GM 800 |
Selvgjengende skrue M6x16 |
4x |
5 Nm |
GM 1000 |
Selvgjengende skrue M6x16 | 4x |
5 Nm |
GM 2000 |
Selvgjengende skrue M6x16 | 4x |
5 Nm |
GM 3000 |
Selvgjengende skrue M6x16 | 4x |
5 Nm |
Vaierklemme

Konstruksjons-størrelse |
Rillemutter |
Tiltrekkings-moment |
|---|---|---|
GM 800 |
M6 |
5 Nm |
GM 1000 |
M8 |
10 Nm |
GM 2000 |
M8 |
10 Nm |
GM 3000 |
M8 |
10 Nm |
GM 5000 |
M12 |
33 Nm |
GM 6000 |
M12 |
33 Nm |
Bufferholder

- Rilleskrue M12x30
- 100 Nm.
ABUS-service
Kun i Tyskland
- Sørg for å ha produktnummer, serienummer og kundenummer klart hvis disse er kjent.
- Ring ABUS-servicesentralen:
- Telefon: +49 (0)2261-37-237
- Etter kontortid legger du igjen beskjed på telefonsvareren.
- ABUS-service ringer deg tilbake om kort tid.
- Ved behov sender du problembeskrivelsen på telefaks eller e-post:
- Telefaks: +49 (0)2261-37-265
- e-post: service@abus-kransysteme.de
Kun utenfor Tyskland
- Ring ABUS-avdelingen eller kranservicepartneren lokalt.
ABUS-avdelingen eller kranservicepartneren lokalt informerer om kontaktinformasjon, kontaktperson og tilgjengelighet.
