ET OVERBLIK:

Generelt

Vedrører alle, der arbejder med kranen, på kranen eller i nærheden

Først

Anvendelse af denne produkthåndbog

Følgende symboler anvendes i denne produkthåndbog:

1. Dette er en handlingsanvisning og opfordrer til et arbejdstrin.

• Dette er resultatet af en handling og skildrer, hvad der sker på apparatet.

• Dette er en optælling.

Henvisninger til produkthåndbogen

Læs produkthåndbogen omhyggeligt før arbejdet. Læs i hvert tilfælde også yderligere produkthåndbøger vedr. tilbehør og komponenter.

Opbevar derefter produkthåndbogen i nærheden af kranen. Den skal være tilgængelig for alle, der arbejder med eller på kranen.

Videregiv altid produkthåndbogen sammen med kranen, hvis den sælges, udlejes eller lign.

Korrekt brug

Kun ved enskinne-traverskran:

Wiretaljen er beregnet til anvendelse på en tilsvarende dimensioneret enskinne-traverskran eller en vægløbekran med en drager til bevægelse af laster over hele arealet. Wiretaljen kører i den forbindelse horisontalt på en I-drager eller en svejset kassedrager.

• Wiretaljen kan køres på I-dragere eller svejsede kassedragere.
• Wiretaljen er beregnet til en strømtilførsel til løbekat via energikæden ABUPowerline eller en ABUS-slæbeledning.

Kun ved enskinne-løbekatbane:

Wiretaljen er beregnet til anvendelse på en tilsvarende dimensioneret enskinne-løbekatbane til lineær bevægelse af laster. Wiretaljen kører i den forbindelse horisontalt på en I-drager eller en svejset kassedrager.

• Wiretaljen kan køres på I-dragere eller svejsede kassedragere.
• Wiretaljen er beregnet til en strømtilførsel til løbekat via en ABUS-slæbeledning eller en slæbeledning.

Kun ved søjle- eller vægsvingkran:

Wiretaljen er beregnet til anvendelse på en tilsvarende dimensioneret søjle- eller vægsvingkran til bevægelse af laster i et bestemt område. Wiretaljen kører i den forbindelse horisontalt på en I-drager eller en svejset kassedrager.

• Wiretaljen kan køres på I-dragere eller svejsede kassedragere.
• Wiretaljen er beregnet til en strømtilførsel til løbekat via energikæden ABUPowerline eller en ABUS-slæbeledning.

Forskrifter

Anlægget er på tidspunktet for fremstillingen konstrueret og kontrolleret i henhold til europæiske normer, regler og forskrifter. Hvilke principper der er lagt til grund i forbindelse med konstruktionen og fremstillingen, er angivet i overensstemmelseserklæringen eller inkorporeringserklæringen. Principperne skal også overholdes ved montering, drift, kontrol og vedligeholdelse. De gældende arbejdssikkerhedsbestemmelser skal også overholdes.

Hvilke af forskrifterne der gælder i det pågældende enkelttilfælde, afhænger meget af anvendelsen af kranen og af nationale forskrifter. Kontrollér og overhold de gældende og aktuelle forskrifter og arbejdssikkerhedsbestemmelser! Se også overensstemmelseserklæringen eller inkorporeringserklæringen.

Garanti

• ABUS påtager sig intet ansvar for skader, der er forårsaget af ukorrekt brug, af utilstrækkeligt uddannet personale, af ukorrekt udførte arbejder, af forandringer, ombygninger eller andre ændringer på kranen eller kranens komponenter, der ikke er godkendt af ABUS.
• Kravet på garanti bortfalder, hvis komponenter ændres på eget ansvar, kranen eller krankomponenter monteres, anvendes eller vedligeholdes anderledes end beskrevet i denne produkthåndbog, eller der ikke anvendes originale ABUS-reservedele.
• Sikker drift af kranen eller af kranens komponenter er kun garanteret, hvis der anvendes originale ABUS-reservedele.

Wiretaljen

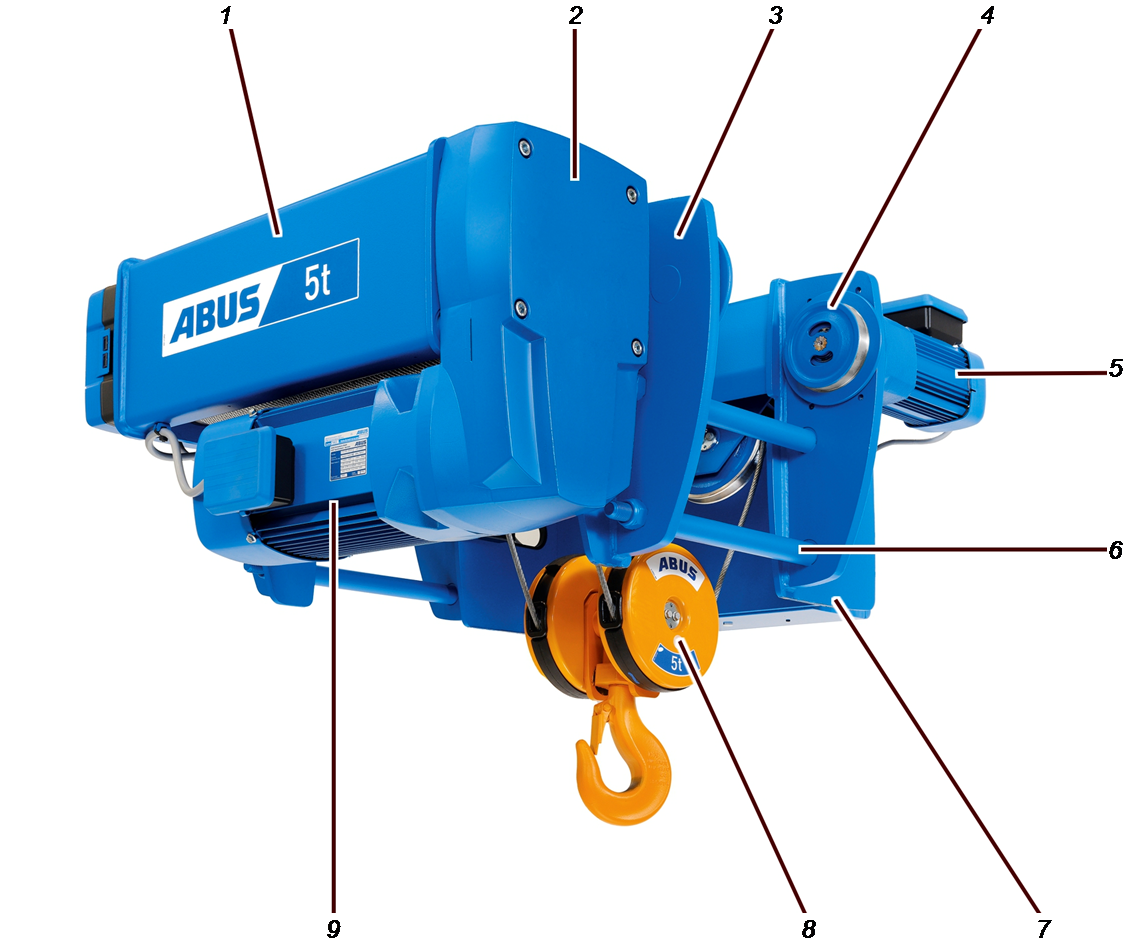

Apparatbeskrivelse enkeltskinneløbekat (E)

• 1: Tromleside
• 2: Løftegear
• 3: Løbekatramme
• 4: Katmaskineri
• 5: Køredrev til løbekat
• 6: Spændebolt
• 7: Kontravægtsside med kontaktorkasse
• 8: Underblok og lastkrog
• 9: Hejsemotor

Ydelseskendetegn

Enkeltskinneløbekatten (E):

• Katmaskineriet kører på hoveddragerens underflange eller langs enskinne-løbekatbanen og er forindstillet på forskellige flangebredder. Flangebredden kan kun tilpasses i begrænset omfang (få mm).
• Wiretaljen har to direkte, drevne løbehjul og to ikke-drevne løbehjul.
• Kontaktorkassen er placeret på den modsatte side af drevet til løftemaskineri og anvendes som modvægt.
• Wiretaljen dækker et løftekapacitetområde fra 1 t til 16 t.

Køredrevet til løbekat:

• Køredrevene er udført som drejestrømsmotor med omskiftelige poler og med elektromagnetisk skivebremse og gear.
• Køredrevene har en langsom og en hurtig kørehastighed. Forholdet mellem de to hastigheder er på 1/4.
• Køredrevets gear er et vedligeholdelsesfrit, to- eller tretrins planetgear.

Drevet til løftemaskineri med polomskiftelig hejsemotor:

• Drevet til løftemaskineri drives af en polomskiftelig 2/12-polet hejsemotor med gear.
• Hejsemotoren har en elektromagnetisk aktiveret fjedertryksbremse.
• Drevet til løftemaskineri har en langsom hejsehastighed og en hurtig hejsehastighed. Forholdet mellem de to hejsehastigheder er på 1/6.
• Drevet til løftemaskineri kan hurtigt afbrydes fra resten af kranens elsystem ved hjælp af stikforbindelser i stikhuset direkte på drevet til løftemaskineri.
• Løftegearet har et flertrins cylindrisk tandhjul med skrå fortanding i letmetalhuset. Tandhjulene kører i et lukket oliebad og smøres derved i hele levetiden.
• For yderligere detaljer om det polomskiftelige drev til løftemaskineri, se produkthåndbogen „Polomskifteligt, modulært ABUS-drev til løftemaskineri til wiretaljer“.

Løftemaskineriet:

• Løftemaskineriets wire er en speciel wire med en meget høj brudstyrke. Det når en betydeligt højere levetid end en normal stålwire.
• Tovstyret sikrer en fejlfri op- og afrulning af wiren på wiretromlen. Den er af slidstærkt kunststof med glideevne.

Tekniske data

Omgivelsesbetingelser under drift:

Støjemission:

I tabellen er lydtrykniveauet LP anført i en afstand på 4 m fra wiretaljen. Med lydeffekniveauet LW kan lydtrykniveauet beregnes for alle afstande.

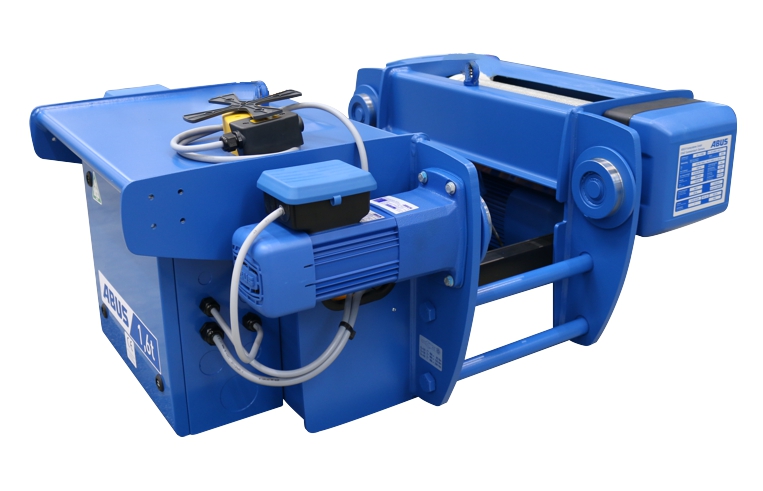

Transport af wiretaljen på en lastbil

Kun ved ikke-monteret wiretalje

Overhold blandt andet følgende punkter:

1. Sørg for at sikre alle løse dele og ledninger.
2. Sørg for at sikre ladningen i henhold til de lokale forskrifter.
3. Sørg for at sikre wiretaljen på ladet med egnede fastgørelsesmidler.
4. Sørg for at sikre lastkrogen, så den ikke kan glide frem og tilbage under transporten.

1. Wiren holdes fast på wiretromlen af tovstyret. Derfor kan wiren ikke danne løkker på wiretromlen, og knæk i wiren er på den måde udelukket.

På- og aflæsning af wiretaljen

Kun ved ikke monteret wiretalje

Overhold blandt andet følgende punkter:

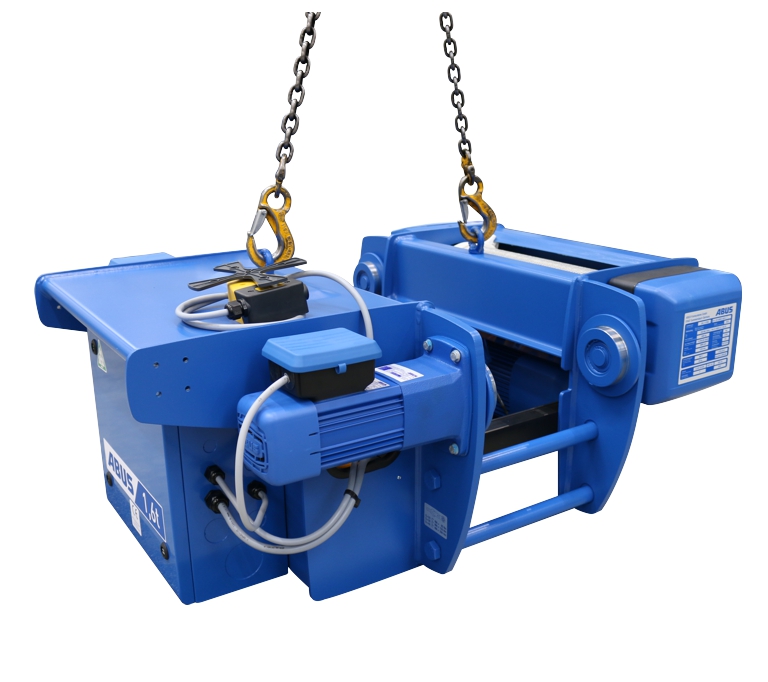

Løft af wiretaljen med en kran

1. Anvend et egnet fastgørelsesmiddel med lastkrog.
2. Sæt lastkroge i ophængningsøsknerne på wiretaljen.
3. Overhold arbejdssikkerhedsbestemmelserne, og løft wiretaljen.

Frasætning af wiretaljen

1. Læg trælister på jorden som beskyttelse.
2. Sæt wiretaljen med løbekatrammen på trælisterne.
3. Beskadig ikke underblokken, når den sættes ned.

Bortskaffelse af wiretaljen

Når wiretaljen skal bortskaffes:

1. Adskil wiretaljen så meget som muligt.
2. Overhold de lokale forskrifter vedrørende bortskaffelse og genbrug.
3. Bortskaf de enkelte dele miljøvenligt sorteret i henhold til materialer:

• Bortskaf olie og fedt fra gearene som smøremiddel.
• Bortskaf bremsebelægninger som som blandede komponenter (specialaffald).
• Bortskaf elektronikkomponenter som elektronikskrot.
• Bortskaf ledninger, stikforbindelser og styrehåndtag som elektronikskrot.
• Bortskaf løbekatrammen, wiretromlen, styrerullerne, wiren og andre metaldele som metalskrot.
• Bortskaf styringens husdæksel og husunderdel som kunststofaffald.
• Bortskaf wiretaljens dele, der er lakeret efterfølgende, i henhold til oplysningerne fra lakproducenten.

Montering og tilslutning

Vedrører alle, der arbejder på kranen, før den anvendes

Kranens ejer er ansvarlig for at vælge idrifttagningspersonalet og for, at de er rigtigt kvalificeret.

Eksempler på egnede personer:

• Personer med omfattende viden som følge af faglig uddannelse inden for maskinkonstruktion og el-systemer på kraner.
• Personer med tilstrækkelig erfaring i drift, montering og vedligeholdelse af kraner.
• Personer med omfattende viden om de pågældende tekniske regler, direktiver og sikkerhedsforskrifter, der gælder i det pågældende land.
• Personer med regelmæssig uddannelse fra ABUS.

ABUS påtager sig intet ansvar for skader på grund af idrifttagninger, der er udført ukorrekt og af ukvalificerede personer.

ABUS anbefaler at lade ABUS-monteringsteams udføre idrifttagningen.

Kontrol af forudsætninger

Følgende forudsætninger skal være opfyldt, for at wiretaljen kan monteres.

I den forbindelse sakl disse punkter blandt andet være afstemt i forbindelse med den tekniske godkendelsesprocedure:

• Den svejsede kassedrager eller I-drager, som wiretaljen kører på, skal svare til det vedlagte målblad og datablad.
• Monteringsmålene og netspændingen og driftsspændingen skal kontrolleres tilsvarende i henhold til målbladet og databladet.
• Den svejsede kassedrager eller I-drager, som wiretaljen kører på, skal have en lige underflange/parallel flange.
• Målet mellem løbehjulene flanger må være maksimalt 2 mm større på hver side end underblokkens målte bredde.
• Den løbeflade, som wiretaljens løbehjul kører på, skal være fri for maling eller andre belægninger.
• Kun ved enskinne-traverskran, vægløbekran med en drager eller svingkran:

Strømtilførslen til løbekatten skal være udført som energikæde ABUPowerline eller ABUS-slæbeledning.

• Kun ved enskinne-løbekatbane:

Strømtilførslen til løbekatten skal være udført som ABUS-slæbeledning eller slæbeledning.

Montering af wiretaljen på hoveddrageren eller på enskinne-løbekatbanen

Hvis wiretaljen endnu ikke er monteret, så fortsæt her. Spring i modsat fald dette afsnit over.

Kun ved åben hoveddragetilslutning eller åben enskinne-løbekatbane

Hvis hoveddragertilslutningen eller enskinne-løbekatbanen ikke er lukket, kan wiretaljen skubbes til underflangen.

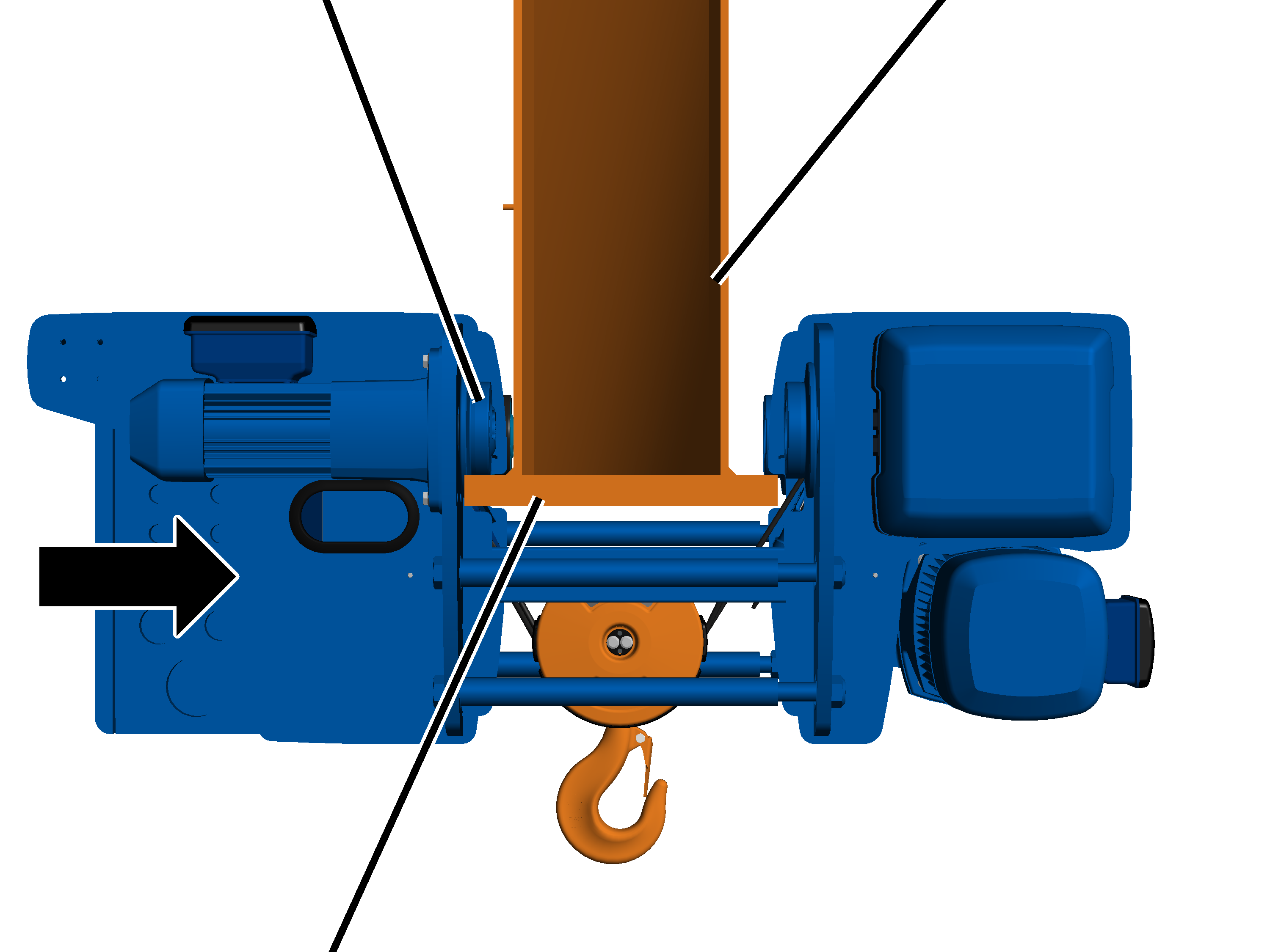

Efterfølgende vises monteringen på en hoveddrager som I-drager. Men monteringen på en kassedrager eller en enskinne-løbekatbane adskiller sig væsentligt herfra.

Side med strømforsyningen

1. Drej wiretaljen, så køredrevene vender mod siden med strømforsyningen.
2. Overhold arbejdssikkerhedsbestemmelserne, og løft wiretaljen.
3. Skub wiretaljen fra den åbne side på hoveddragertilslutningen, og sæt den på med løbehjulene.

Kun ved lukket hoveddragertilslutning eller lukket enskinne-løbekatbane

Nedenfor vises monteringen på en hoveddrager som kassedrager. Men monteringen på en I-drager eller en enskinne-løbekatbane adskiller sig ikke væsentligt herfra.

SekskantskrueHoveddrager

1. Løsn de selvlåsende møtrikker (2x).

Løsn kun de selvlåsende møtrikker så meget, at de stadig sidder på skruens gevind.

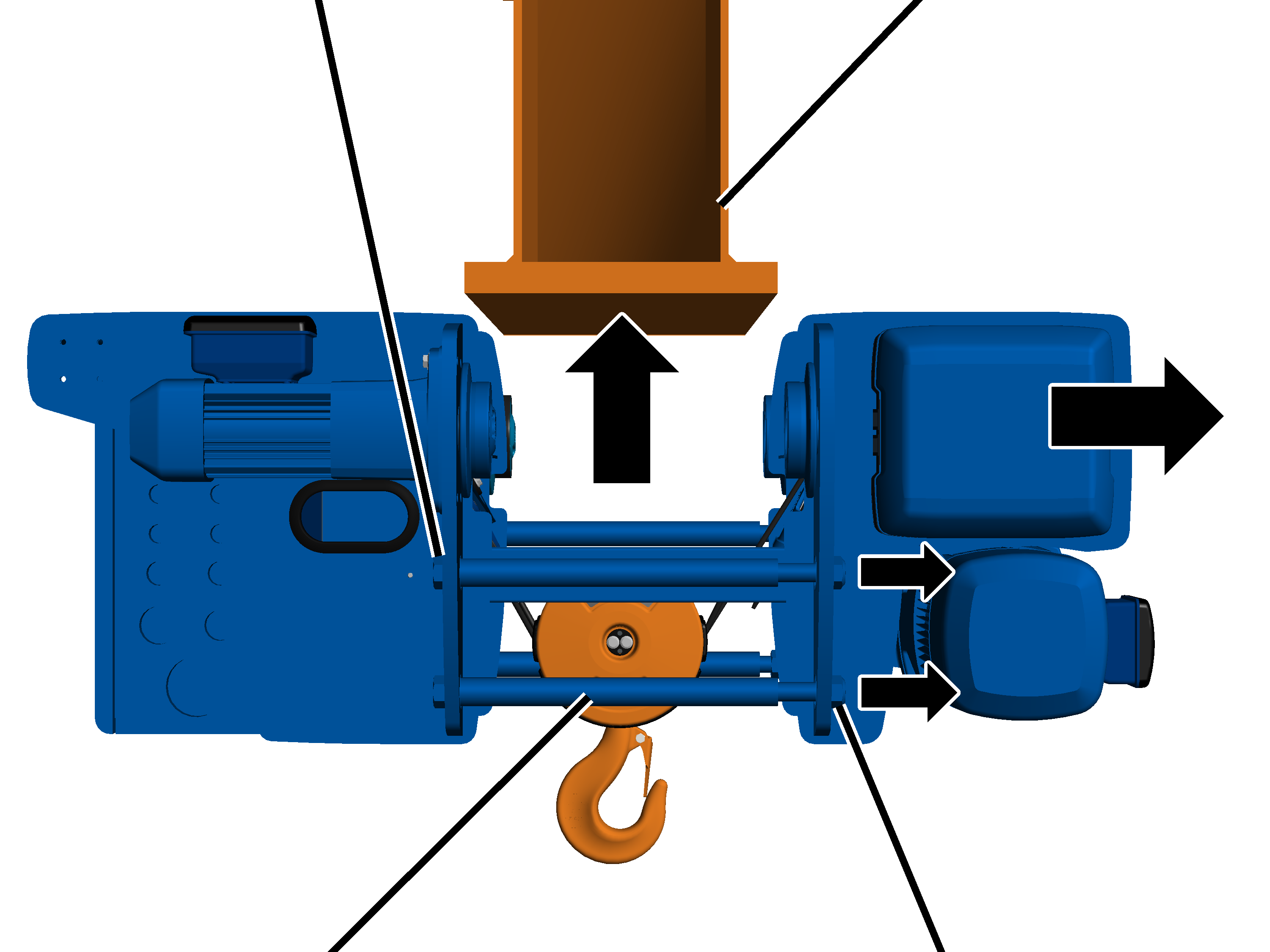

1. Skub wiretaljen fra hinanden.

Wiretaljen skal skubbes så langt fra hinanden, at afstanden mellem løbehjulene er bredere end underflangen.

1. Løft wiretaljen under hoveddrageren, f.eks. med en gaffeltruck.

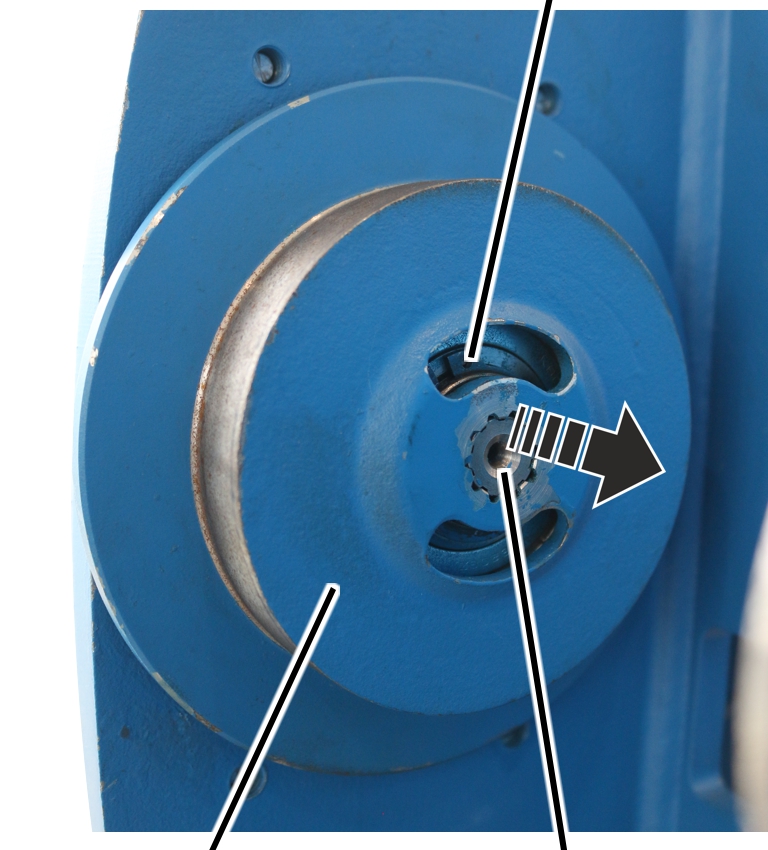

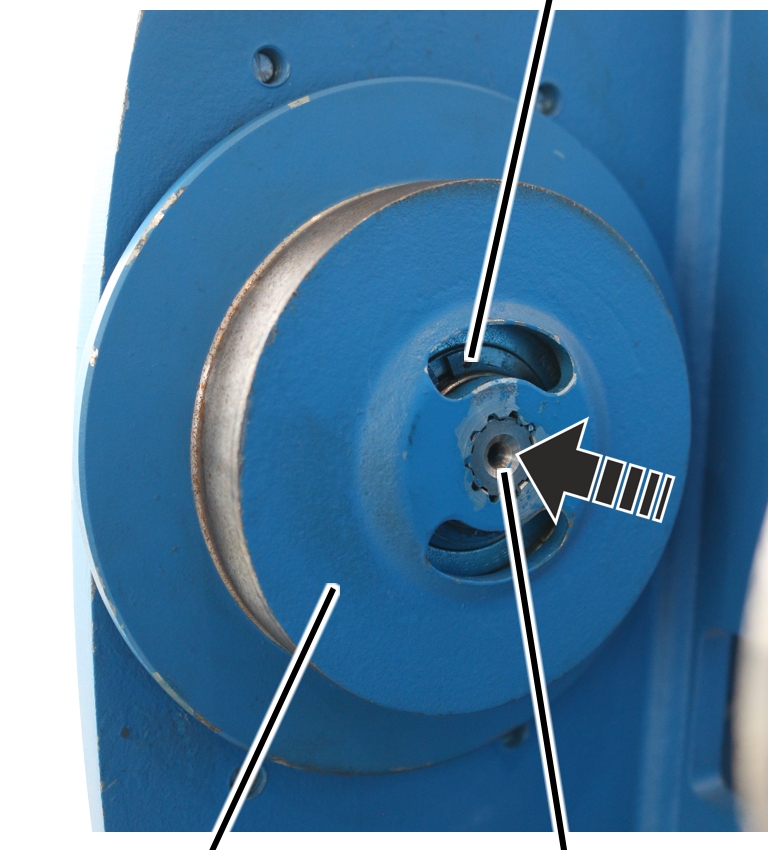

Drevet løbehjulHoveddrager

1. Drej wiretaljen, så køredrevene vender mod siden med strømforsyningen.
2. Sæt den drevne løbehjul på hoveddragerens underflange.

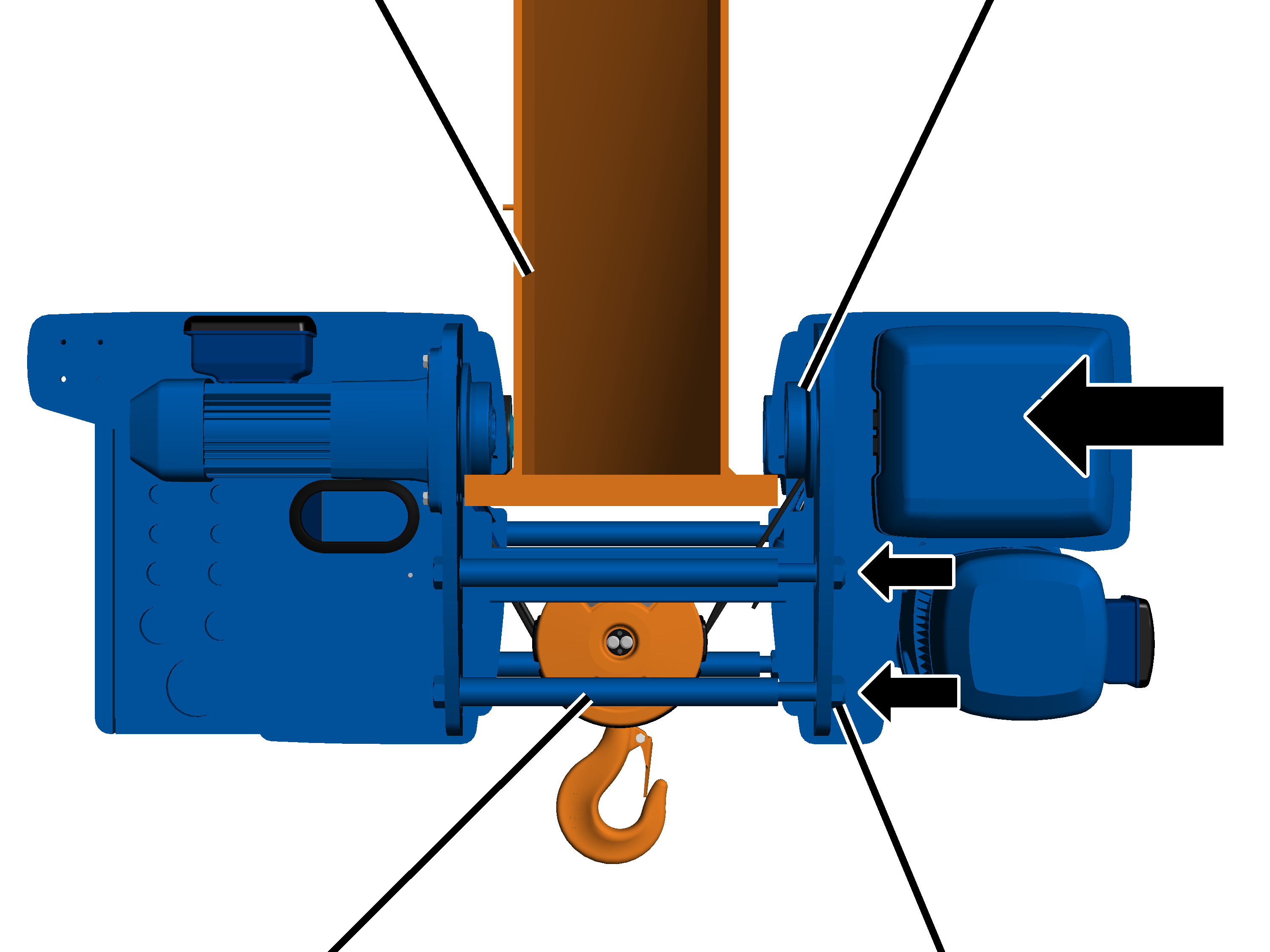

HoveddragerTromleside

1. Skub wiretaljens tromleside på hoveddragerens underflange.

Løbehjulene skal ligge komplet med løbefladen på underflangen!

1. Skru de selvlåsende møtrikker fast.

Konstruktions-størrelse	Selvlåsende møtrikker	Tilspændings-moment
GM 800	M20	85 Nm
GM 1000	M20	85 Nm
GM 1000	M24	150 Nm
GM 2000	M24	150 Nm
GM 2000	M30	290 Nm
GM 3000	M24	150 Nm
GM 3000	M30	290 Nm
GM 5000	M30	290 Nm
GM 6000	M30	290 Nm

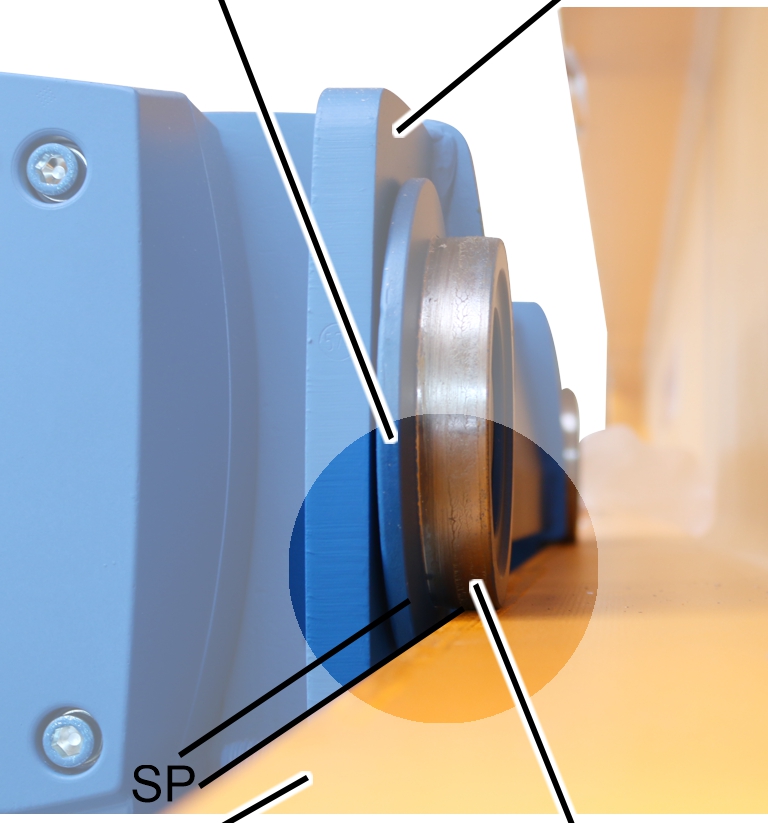

Kontrol af sporviddens tolerance

SporkransLøbekatramme

1. Mål sporkransspillerummet SP (afstand mellem flange og løbehjulets sporkrans) på begge sider af kørekranrammen.

Alle løbehjul skal ligge på flangen!

Den målte værdi må ikke være større end 2 mm på hver side.

Montering af strømmedbringeren til løbekatten

Fortsæt her, hvis strømmedbringeren til løbekatten endnu ikke er monteret. Spring i modsat fald dette afsnit over.

Strømmedbringeren til løbekatten monteres over løbekatkontaktorboksen. Den trækker de elektriske ledninger til strømtilførslen til løbekatten (slæbeledning eller energikæde) og krydsarmafbryderen til endestopafbryderen for løbekatkørsel frem og tilbage parallelt med løbekatten.

Afhængigt af hoveddrageren (I-drager eller kassedrager) og strømforsyningens type (slæbeledning eller energikæde) skal strømmedbringeren til løbekat monteres forskelligt.

Kun ved energikæde

Montering af energikæde på medbringerrøret

Energikæden fastgøres på det vandrette medbringerrør.

Energikædes enkeltdele

1. Fastgør energikædens enkeltdele (styreholder og tilslutningselement) på det kvadratiske rør med bolte og spændelås.

KabelbinderFladledning

1. Før fladledningen ud af energikæden, og før den i buer omkring styreholderen.
2. Fastgør fladledningen på den øverste del af styreholderen med en kabelbinder.
3. Skub energikæden ind i tilslutningselementet, og lad den gå i indgreb.

Kun ved slæbeledning

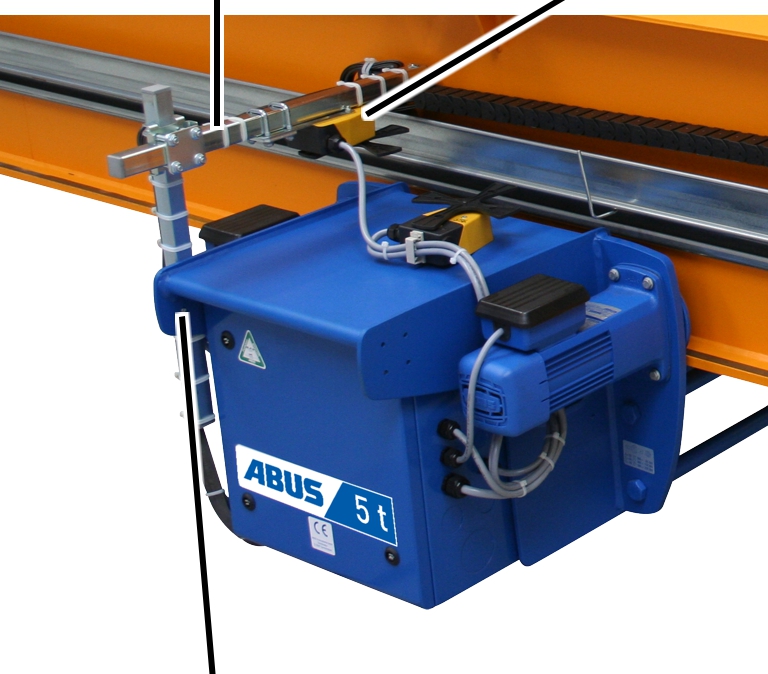

Montering af strømmedbringeren til løbekatten

MedbringervognVandret kvadratisk rør

1. Skru det lodrette kvadratiske rør på wiretaljen med riflede skruer M8 og en plade. 15 Nm.
2. Skub det vandrette kvadratiske rør ind i medbringervognen.
3. Skru det vandrette kvadratiske rør på det lodrette kvadratiske rør med et rørspændebånd. 15 Nm.

Montering af krydsarmafbryderen

Kun ved krydsarmafbryder

Dette afsnit er kun relevant, hvis wiretaljen har en krydsarmafbryder i løbekattens køreretning.

Hvor og til hvilken kørebegrænsning krydsarmafbryderen er beregnet til, fremgår af strømskemaet.

Montering af krydsarmafbryderen

LåseskiveSekskantmøtrik

1. Montér fastgørelsesvinklen på krydsarmafbryderen med cylinderskruer M5x50 (2x).
2. Skru fastgørelsesvinklen fast med sikringsskiver og sekskantmøtrikker M5 (2x). 3 Nm.

Montering af krydsarmafbryderen

Krydsarmafbryderen monteres enten på strømmedbringeren til løbekatten eller på løbekatrammen. Her vises monteringen på strømmedbringeren til løbekatten. Men monteringen på løbekatrammen adskiller sig ikke væsentligt herfra.

Strømmedbringer til løbekatKrydsarmafbryder

1. Drej krydsarmafbryderen til position 0.
2. Krydsarmafbryderens position er markeret med en pil, der drejes videre afhængigt af koblingstilstanden.
3. Montér krydsarmafbryderen, så koblingsknasten aktiverer krydsarmafbryderen.

Krydsarmafbryderens omdrejningsretning for den pågældende køreretning skal svare til strømskemaet.

1. Spænd krydsarmafbryderen fast. 15 Nm.

Tilslutning af krydsarmafbryderen

1. Træk tilslutningsledningen (rund eller flad ledning) fra krydsarmafbryderen til afbryderkassen.
2. Indfør tilslutningsledningen i afbryderkassen gennem en kabelforskruning.
3. Hvis nødvendigt: kan tilslutningsledningen klemmes fast på kobling eller stik.
4. Fastgør tilslutningsledningen med kabelbindere, ledningsholdere og klæbespændebånd.

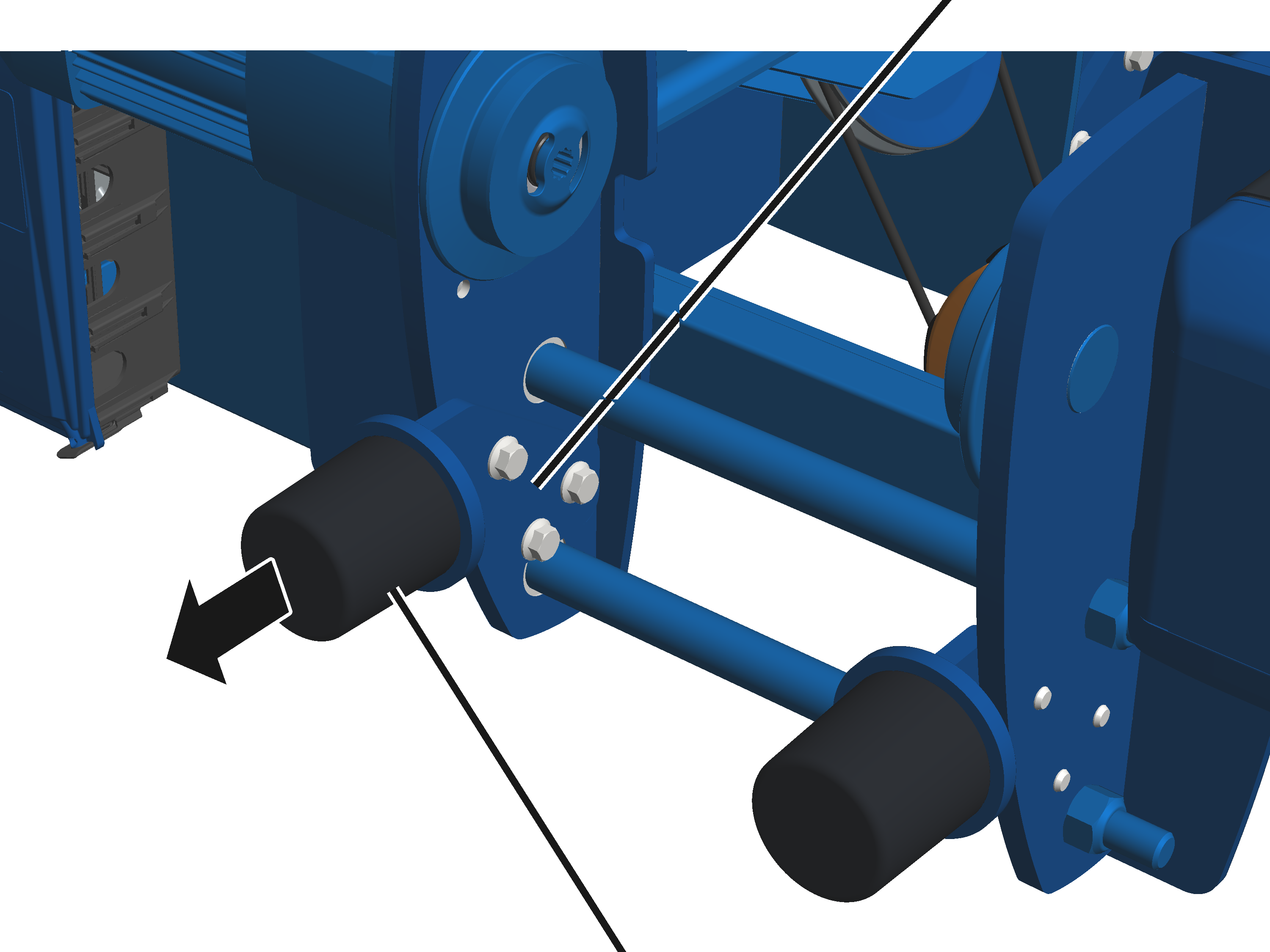

Montering af afstandsbufferen

Fortsæt her, hvis afstandsbufferne endnu ikke er monteret. Spring i modsat fald dette afsnit over.

Kun ved wiretalje med afstandsbuffere

Dette afsnit gælder kun, hvis wiretaljen har afstandsbuffere. Det er tilfældet, hvis to wiretaljer monteres på en kran. Afstandsbufferne forhindrer skader på wiretaljen, hvis wiretaljerne støder mod hinanden.

På begge side af løbekatrammen:

BufferholderLøbekatramme

1. Skru afstandsbufferne på bufferholderne. 3 Nm.

Afstandspufferen skal have kontakt med pufferholderen, og der må ikke være en spalte mellem dem, da stødet ellers opfanges med skruen og ikke med selve afstandspufferen.

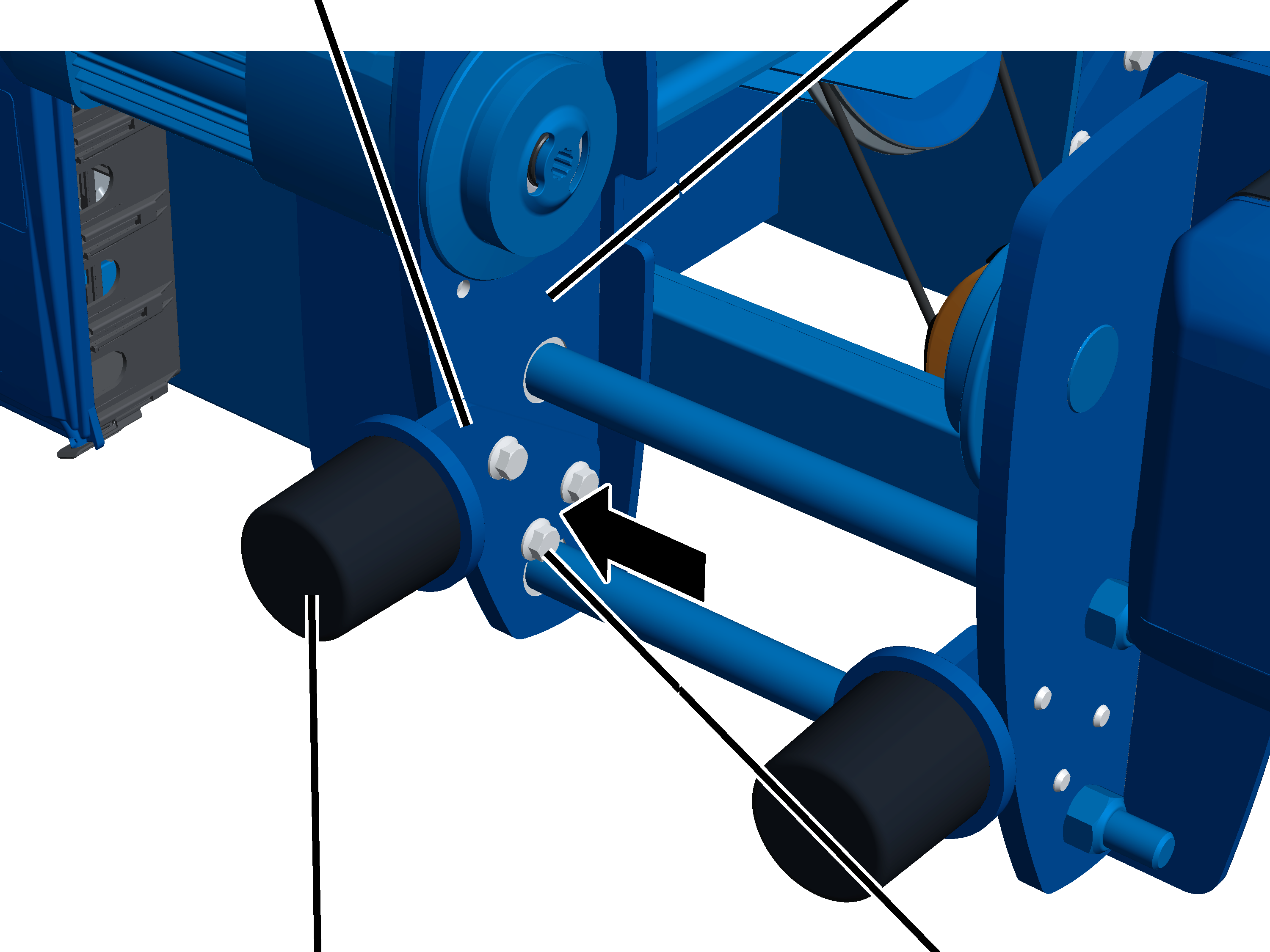

1. Skru bufferholderen med afstandsbuffer på løbekatrammen med riflede skruer M12x30 (3x). 100 Nm.
2. Kør enkeltskinneløbekatten sammen, og kontrollér bufferkontakten eller position.
3. Tilpas eventuelt bufferholdernes position.

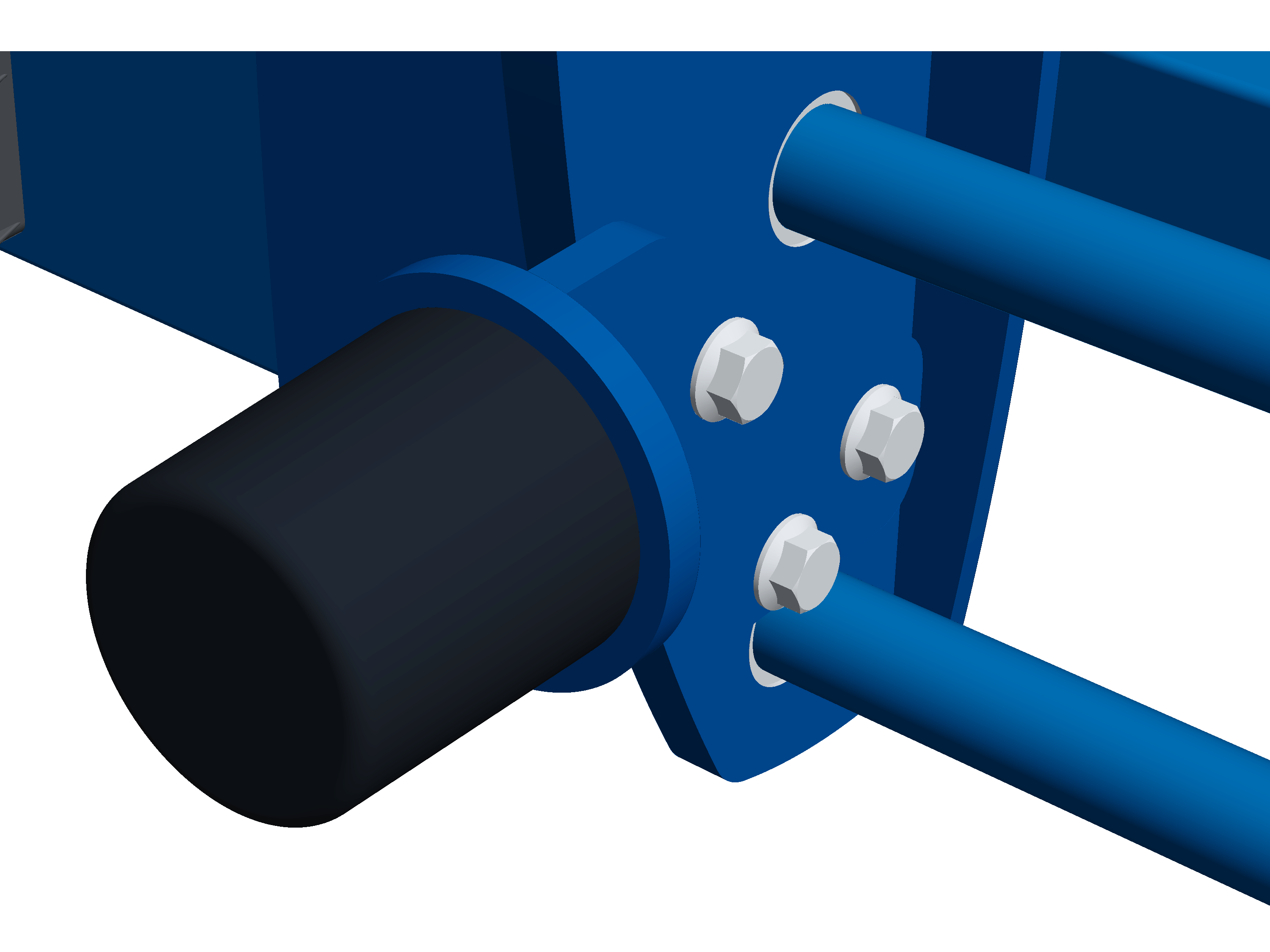

Oversigt over tilspændingsmomenter

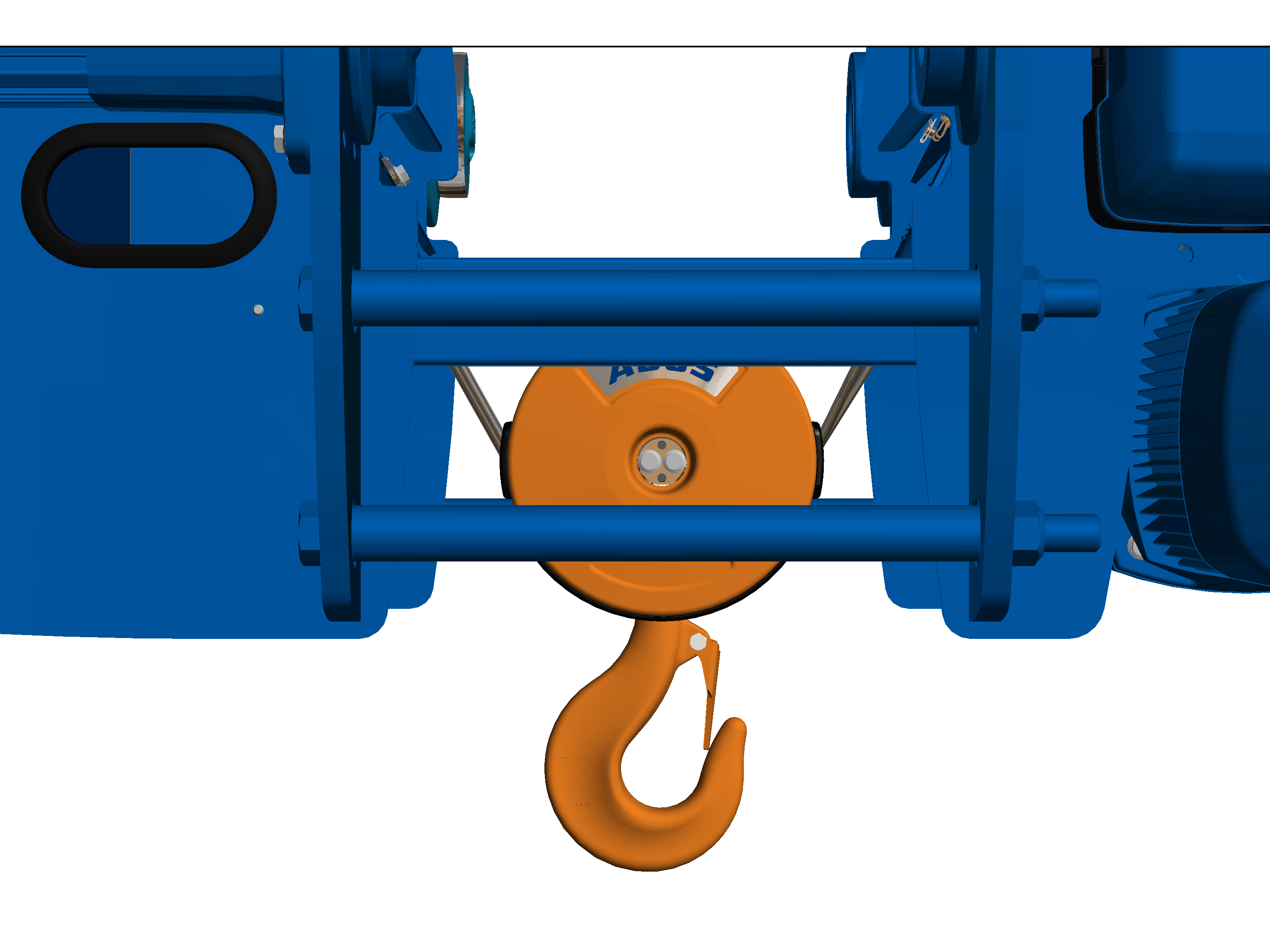

Spændebolt

Bufferholder

• Riflet skrue M12x30 (3x)
• 100 Nm

Kontrol

Vedrører alle, der kontrollerer og godkender kranen i henhold til arbejdssikkerhedsbetingelserne

Wiretaljen skal kontrolleres regelmæssigt for at sikre en sikker drift. Ejeren er ansvarlig for denne regelmæssige kontrol.

Først

Kontrolintervaller

Den regelmæssige kontrol finder sted mindst en gang om året.

Under bestemte forudsætninger er en hyppigere regelmæssig kontrol nødvendig. Årsagerne er:

• Hyppigt arbejde med løftekapacitet.
• Arbejde i skifteholdsdrift.
• Hyppig anvendelse.
• Støvede eller aggressive omgivelser.

Ejeren er ansvarlig for at kontrollere forudsætningerne og fastlægge kontrolintervallerne. ABUS står gerne til rådighed i forbindelse med spørgsmål.

Krav til kontrolløren

Ejeren af kranen er ansvarlig for at vælge kontrolløren og for, at denne er rigtigt kvalificeret.

Eksempler på egnede personer:

• Personer med omfattende viden som følge af faglig uddannelse inden for maskinkonstruktion og el-systemer på kraner.
• Personer med tilstrækkelig erfaring i drift, montering og vedligeholdelse af kraner.
• Personer med omfattende viden om de pågældende tekniske regler, direktiver og sikkerhedsforskrifter, der gælder i det pågældende land.
• Personer med regelmæssig uddannelse fra ABUS.

Kontrollens omfang

Den egnede person, der kontrollerer wiretaljen, er ansvarlig for kontrollens omfang og type.

Oversigt: Kontrol af wiretaljen

Ud over punkterne, der er beskrevet her, skal alle punkter, der er beskrevet i andre medleverede produkthåndbøger, også kontrolleres.

Det er udelukkende kontrollørens afgørelse, om wiretaljen er i en fejlfri tilstand. Hvis der konstateres mangler, skal de udbedres. Kontrolløren afgør, om wiretaljen derefter skal kontrolleres igen.

Hvis forskrifterne, der gælder lokalt, kræver yderligere kontroller, skal de også udføres.

Kontrollér derudover mindst disse punkter:

1. Kontrollér wiren. Se »Kontrol af wire«.
2. Kontrollér lastkrogen og underblokken. Se, »Kontrol af lastkrogen og underblokken«.
3. Kontrollér kantbeskyttelsen på underblokken (visuel kontrol).
4. Kontrollér forankringspunktstraversen. Se »Kontrol af forankringspunktstraversen«.
5. Kontrollér styrerulletraversen. Se »Kontrol af forankringspunktstraversen«.
6. Kontrollér tovstyret. Se, »Kontrol af lastkrogen og underblokken«.
7. Kontrollér forankringspunktet. Se »Kontrol af tovstyret«.
8. Kontrollér endeklemmerne på wiretromlen. Endeklemmerne (2x) skal findes og må ikke være kraftigt beskadiget.
9. Kontrollér løbehjulsdiameteren. Se »Kontrol af løbehjulenes diameter«.
10. Kontrollér sporkransslid på wiretaljens løbehjul. Se »Kontrol af sporkransslid«.
11. Kontrollér afstandsbuffernes tilstand. Se »Kontrol af afstandsbufferen«.
12. Kontrollér bremsen på drevet til løftemaskineri eller køredrevet.

Se produkthåndbogen „Polomskifteligt, modulært ABUS-drev til løftemaskineri til wiretaljer“.

1. Kontrollér bremselængden for køredrevet til løbekat.

Kontrol af wire

1. Kontrollér hele wiren for skader. Skaderne, der er vist her, eller lignende skader på ikke kunne ses på wiren.

Eksempler på skader:

1. Kontrollér hele wiren for trådbrud. Wiren må ikke have flere trådbrud over en længde på 6 x wirediameteren eller 30 x wirediameteren end angivet i ABUS-fabriksgodkendelsen for trådwirer i kontrolbogen.

Eksempler på trådbrud:

1. Hvis skaderne, der er vist her, eller lignende skader kan ses på wiren, skal wiren tages af og en ny wire sættes på.
2. Hvis wiren har trådbrud, men endnu ikke flere end tilladt, skal kontrolintervallet til næste regelmæssig kontrol forkortes.
3. Hvis wiren har flere trådbrud end tilladt, skal wiren tages af og en ny wire sættes på.

Kontrol af lastkrogen og underblokken

Kontrol for let bevægelse

Lastkrogtravers

1. Drej lastkrogen til venstre og højre.

Lastkrogen skal være letbevægelig og kunne dreje frit.

1. Sving lastkrogen frem og tilbage i lastkrogtraverset.

Lastkrogtraverset skal kunne svinge frit.

1. Hvis ikke lastkrogen er letgående eller kan dreje eller svinge frit, skal den repareres.

Kontrol af laske på underblokken

Laske

1. Kontrollér lasken. Den må ikke have revner, være deformeret eller på anden måde være beskadiget.

1. Hvis laskerne er deformerede eller på anden måde beskadiget, skal de udskiftes.

Måling af lastkrogens deformering og nedslidning

1. Mål afstand 'y' mellem de to prægede markeringer på lastkrogen.
2. Aflæs nominel afstand for ‚y‘ i kontrolbogen eller evt. på lastkrogen.

Den målte afstand ‚y’ må ikke være større end 1,1 x den nominelle afstand ‚y‘.

Ved dobbeltkrog måles afstandene ‚y1‘ og ‚y2‘ altid fra den prægede markgering på spidsen af lastkrogen til markeringen på krogskaftet og sammenlignes separat.

1. Mål lastkrogens grundhøjde 'f'.
2. Sammnelign den målte værdi med tabellen.

Den målte grundhøjde 'f' må ikke være mindre end værdien i tabellen. I tabellen er den minimale grundhøjde angivet.

1. Udskift lastkrogen, hvis lastkrogen er udvidet mere end tilladt, eller hvis grundhøjden er lavere end tilladt.

Udfør ingen reparationssvejsninger (f.eks. pålægningssvejsning) på lastkrog eller lastkrogmøtrik.

1. Kontrollér svejsefladerne på krogens bund. Disse skal have en jævn overgang til de tilstødende flader. De må ikke have nogen skarpe fuger og kanter eller andre overfladefejl.
2. Kontrollér kanter. Kanterne i siden på lastkrogen må ikke have grater, der rager ud, eller lignende overfladefejl.
3. Har svejsefladerne eller kanterne i siden skarpe fuger og kanter, må disse glattes (f.eks. files). De ovenfor anførte grænseværdier for grundhøjden skal også overholdes efter glatningen.

Kontrol af lastkrogens overflade

1. Kontrollér lastkrogens overflade. Det må ikke have mangler, revner eller korrosion.
2. Har lastkrogens overflade bare en nok så lille defekt, skal lastkrogen afmonteres og overfladen på krogens skaft skal kontrolleres. Det må ikke have mangler, revner eller korrosion.

Kontrol af vridningssikringen på lastkrogmøtrik

Ved lastkroge med vridningssikring via klembøsning:

Lastkrogmøtrik

1. Vip lastkrogen, indtil vridningssikringen er godt synlig.
2. Kontrollér vridningssikring. Klembøsningen skal være til stede, må ikke være beskadiget eller brækket og skal sidde fast.
3. Mangler klembøsningen eller er den beskadiget, skal den udskiftes.

Ved lastkroge med vridningssikring via sikringsplade:

Sikringsplade

1. Vip lastkrogen, indtil vridningssikringen er godt synlig.
2. Kontrollér vridningssikring. Sikringspladen skal være til stede, må ikke være beskadiget og skal sidde fast.
3. Mangler sikringspladen eller er den beskadiget, skal den udskiftes.

Kontrol af krogåbningssikring

1. Kontrollér krogåbningssikringen. Den skal være til stede, funktionsdygtig og letgående og må ikke være deformeret eller på anden måde beskadiget.
2. Mangler krogåbningssikringen, er den beskadiget eller funktionerer den ikke rigtigt, skal den udskiftes.

Kontrol af forankringspunktstraversen

Bolt med
spændelåsBolt med
spændelås

1. Kontrollér fastgørelsen. Forankringspunktstraversen skal være fastgjort sikkert, og alle bolte skal være sikret med spændelåse.
2. Kontrollér forankringspunktstraversen.

Boringerne og den nederste åbning må ikke have revner eller være beskadiget på anden måde.

1. Kontrollér lejebøsningerne for beskadigelse. Lejebøsningerne må ikke have revner eller være beskadiget på anden måde.
2. Hvis komponenter mangler eller er beskadigede: Udskift komponenter.

Se „Udskiftning af forankringspunktstraversen med wirehandske og wirekile“.

Kontrol af styrerulletraversen

Kun ved iskæring 4/1

Bolt med
spændelåsLejebøsning

1. Kontrollér styrerulletraversen.
   Boringerne må ikke have revner eller være beskadiget på anden måde.
2. Kontrollér styrerullen.
   Den må ikke have dybe indkøringsspor eller kraftigt slid.

En præcis kontrol af styrerullen er efter behov mulig med en speciel skabelon. Kontakt hertil ABUS-service. Se »ABUS-service«.

1. Boltene og spændelåsene skal være til rådighed og være sikret.
2. Kontrollér lejebøsningerne for beskadigelse. Lejebøsningerne må ikke have revner eller være beskadiget på anden måde.
3. Hvis komponenter mangler eller er beskadigede: Udskift komponenter.

Se „Udskiftning af styrerulletraversen“

Kontrol af tovstyret

1. Kontrollér tovstyret. Kunststofdelene må ikke have revner, være deformerede eller have afskrabninger, der er opstået på grund af wiren.
2. Kontrollér tovstyret for let bevægelse.
3. Kontrollér smøringen af tovstyret.
4. Hvis tovstyret er beskadiget: Udskift tovstyret. Se „Udskiftning af wiren“.

Kontrol af forankringspunktet

Kontrol af wirekilen

1. Mål wirekilefremspringet (wirekilens underkant til wirehandskens underkant).
2. Mål wireklemmeafstanden (wireklemmens overkant til wirekilens underkant).
3. De målte værdier må ikke overskride værdierne i tabellen.

1. Hvis wirekilen rager for langt ud af wirehandske, eller hvis wireklemmen er for tæt på wirekilen: Udskift wirehandsken og wirekilen. Se »Udskiftning af wiren«.

Bemærk

Den anførte minimale wireklemmeafstand svarer altid præcist til wiretaljens wirediameter.

Kontrol af løbehjulenes diameter

Under løbende drift sliddes løbehjulenes løbeflader. Derved reduceres løbehjulenes diameter.

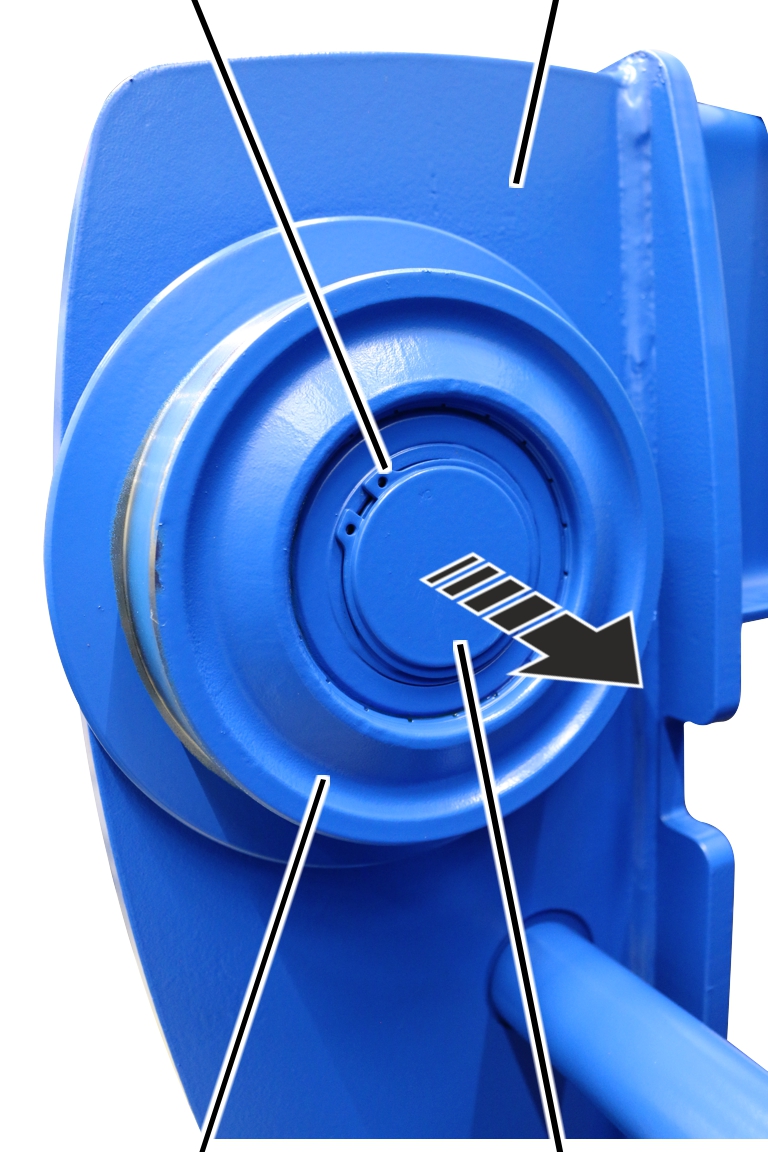

I dette afsnit vises kontrollen af diameteren på et ikke-drevet løbehjul. Kontrollen af diameteren på et drevet løbehjul adskiller sig ikke væsentligt herfra.

Måling af diameter

1. Mål løbehjulets diameter på flere steder over løbehjulets bredde.

1. Diameteren må ikke være mindre end anført i tabellen.

Hvis diameteren er mindre, skal løbehjulet udskiftes. Se »Afmontering af det drevne løbehjul«.

Kontrol af sporkransslid

Kontrol af sporviddens tolerance

SporkransLøbekatramme

1. Mål sporkransspillerummet SP (afstand mellem flange og løbehjulets sporkrans) på begge sider af kørekranrammen.

Alle løbehjul skal ligge på flangen!

Den målte værdi må ikke være større end 2 mm på hver side.

Kontrol af afstandsbufferen

Kun ved wiretalje med afstandsbuffere

Hvis afstandsbufferne er monteret:

1. Kontrollér alle afstandsbuffere.

Afstandsbufferne må ikke være porøse, klemte, skæve eller på anden måde beskadiget. Hvis de er beskadiget: Udskift afstandsbufferne.

1. Kontrollér de riflede skruer M12x30.

De riflede skruer skal være skruet fast med 100 Nm.

1. Kontrollér afstandsbuffernes materiale hele vejen rundt.

Der må på intet sted være revner i plastikkets overflade.

1. Tryk afstandsbufferne ned med en finger.

Afstandsbufferne bør kunne trykkes lidt ned og være deformerbare.

1. Hvis komponenter mangler eller er beskadigede:Udskift komponenter.
2. Hvis en af afstandsbufferne er bare lidt beskadiget, skal alle afstandsbuffere på wiretaljen udskiftes. Se »Udskiftning af afstandsbuffer«.
3. Hvis en af afstandsbufferne ikke kan trykkes ind, skal alle afstandsbufferne på wiretaljen udskiftes. Se »Udskiftning af afstandsbuffer«.

Vedligeholdelse

Vedrører alle, der vedligeholder, reparerer eller ombygger kranen

Kranens ejer er ansvarlig for at vælge vedligeholdelsespersonalet og for, at de er rigtigt kvalificeret.

Eksempler på egnede personer:

• Personer med omfattende viden som følge af faglig uddannelse inden for maskinkonstruktion og el-systemer på kraner.
• Personer med tilstrækkelig erfaring i drift, montering og vedligeholdelse af kraner.
• Personer med omfattende viden om de pågældende tekniske regler, direktiver og sikkerhedsforskrifter, der gælder i det pågældende land.
• Personer med regelmæssig uddannelse fra ABUS.

ABUS påtager sig intet ansvar for skader på grund af vedligeholdelser, der er udført ukorrekt og af ukvalificerede personer.

ABUS anbefaler at lade ABUS-service udføre vedligeholdelsen.

Anvend kun originale ABUS-reservedele. I modsat fald bortfalder garantikravet.

Henvisninger vedrørende sikkerhed ved vedligeholdelse

Overhold følgende sikkerhedshenvisninger ved alle vedligeholdelsesarbejder på wiretaljen:

• Sluk nettilslutningsafbryderen. Sørg for at sikre afbryderen, så den ikke slås til igen utilsigtet.
• Åbn sikringsadskilleren i krankontaktorboksen. Sørg for at sikre sikringsadskilleren med en hængelås, så den ikke lukkes igen utilsigtet.
• Anvend en egnet løfteplatform og faldsikring.
• Afspær arbejdsområdet tilstrækkeligt omkring løfteplatformen.
• Afbryd yderligere kraner på den samme kranbane eller kraner over eller under kranen, der skal vedligeholdes. Sørg for at sikre afbryderen, så den ikke slås til igen utilsigtet. Andre kraner kan i modsat fald vælte løfteplatformen eller støde mod kranen, der skal vedligeholdes.
• Informér personer omkring om vedligeholdelsen.
• Arbejder på kranens el-system må kun udføres af uddannede elektrikere!
• Også når der er trykket på nødstop-knappen, er der høje spændinger på kranstyring og løbekatstyringen, som kan forårsage dødsfald.

Disse sikkerhedshenvisninger gælder specielt for wiretaljen:

• Fare for at komme i klemme!
  På løbehjulene, på wiretromlen og styrerullen kan fingre komme i klemme, når wiretaljen udfører utilsigtede bevægelser eller der arbejdes uagtsomt.
  Sørg for at sikre wiretaljen. Arbejd omhyggeligt!

Udskiftning af wiren

Hvis wiren er beskadiget eller har flere trådbrud end tilladt (se „Kontrol af wire“), skal den udskiftes.

Hvis tovstyret er beskadiget (se „Kontrol af tovstyret“), skal det udskiftes.

Wiren og tovstyret er sliddele, der belastes kraftigt af lasten. Under driften slider de hinanden ned. Derfor skal wiren og tovstyret altid udskiftes sammen.

Wiren er en speciel hejsewire med en meget høj brudstyrke. Den når en betydeligt højere levetid end en normal wire. Anvend derfor kun originale wirer fra ABUS.

Hvis wirekilen eller wirehandsken beskadiget (se „Udskiftning af forankringspunktstraversen med wirehandske og wirekile“), skal de udskiftes. De udskiftes oftest, når wiren og tovstyret også udskiftes.

Disse sikkerhedshenvisninger gælder specielt for wireudskiftningen:

• Afspær en stor arbejdsflade under wiretaljen.
• Rengør gulvet groft.

Det reducerer tilsmudsningen af den nye wire.

• Sakseplatform med tilstrækkeligt areal til nedlægning af underblokken.

Det er udelukkende muligt ved en iskæring 2/1 og 4/1.

Overhold løfteplatformens løftekapacitet!

• Hvis der ikke findes en afrulningsanordning, er der brug for tilstrækkelig fri flade.
• Positionér en skrotcontainer eller lignende beholder til det gamle wire umiddelbart i nærheden af løfteplatformen og underblokken.
• Fra en wirediameter over 11 mm bør man være to om at gennemføre wireudskiftningen.

Forberedelse af wireudskiftningen

1. Kør lastkrogen under det nederste endestopafbryderområde.
2. Mål og notér lastkrogens position.

Derved kan indstillingen af hejseendestopafbryderen efter wireudskiftningen bortfalde i mange tilfælde.

Kun ved ABUS elsystem 3 med kontaktorstyring eller ABULiner

Afmontering af hejseendestopafbryderen

For at wiren kan rulles motordrevet af wiretromlen, skal hejseendestopafbryderen afmonteres. Ellers stopper wiretromlen på den laveste krogstilling.

HejseendestopafbryderTap på wiretromlen

1. Åbn huset på hejseendestopafbryderen.
2. Skru skruerne (2x) ud.
3. Træk hejseendestopafbryderen af.
4. Lad hejseendestopafbryderens aksel være i positionen, og drej den ikke.

Derved kan indstillingen af hejseendestopafbryderen efter udskiftningen af wiren bortfalde i mange tilfælde.

1. Sørg for at sikre hejseendestopafbryderen, så den ikke falder ned eller hænger på tilslutningsledningerne.

Afmontering af forankringspunktet

Wireklemme

1. Løsn wireklemmen.
2. Træk wireklemmen af wirens ende.

Kun ved udskiftning af wirehandsken med wirekile

Hvis wirehandsken eller wirekilen er beskadiget, skal de udskiftes.

Afmontering af wirehandsken

SpindelRiflet skrue

1. Løsn den riflede skrue M6x12.
2. Skub holderen af spindlen.

SpindelRiflet skrue

1. Træk spindlen ud af forankringspunktstraversen og wirehandsken.
2. Træk wirehandsken ud af forankringspunktstraversen.

Wirehandske

1. Slå wirekilen ud af wirehandsken, og tag den ud.

Hvis wirekilen sidder fast:

1. Afmontér wirehandsken.
2. Drej wirehandsken, og slå wirekilen ud oppefra.

På den måde er det nemmere at slå wirekilen ud af wirehandsken.

Forankringspunkts-traversWirehandske

1. Skub wirens ende ud af wirehandsken.

Forankringspunkts-traversWirehandske

1. Træk wiren ud af wirehandsken.

Udtrækning af wiren fra underblokken

Wirebeskyttelsen i underblokken beskadiges, hvis wiren trækkes hurtigt ud af underblokken langs wirebeskyttelsen. Hvis wirebeskyttelsen skal anvendes igen, skal wirebeskyttelsen afmonteres forinden.

ABUS anbefaler også at udskifte wirebeskyttelsen sammen med wiren.

På alle åbninger på underblokken:

SkruetrækkerKrogblokkappe

• Skub en skruetrækker ind mellem wirebeskyttelsen og krogblokkappen som vist på billedet.
• Åbn krogene til venstre og højre i wirebeskyttelsen samtidigt med skruetrækkeren.
• Træk wirebeskyttelsen (2x) fra hinanden, og tag den ud af underblokken.

• Læg underblokken på.
• Træk wiren ud af underblokken.

Afmontering af tovstyret

Gevindskærende skrue

1. Lad wiren køre motordrevet af wiretromlen.

Nogle wireviklinger bør stadig blive på wiretromlen.

1. Skru medbringeren af.

1. Skub medbringeren sidelæns af wireføringsringen.

• Wireføringsringen kan nu drejes frit på wiretromlen.

Kun ved GM 800, GM 1000, GM 2000 og GM 3000

Ved et drev til løftemaskineri i størrelsen GM 800 til GM 3000 består tovstyret af en wirespændering med wireføringsring og et forbindelsesstykke.

SekskantskrueForbindelsesstykke

1. Drej wireføringsringen, så der er god adgang til skruerne (4x) (f.eks. opad).
2. Løsn skruerne (4x).
3. Tag forbindelsesstykket af, og før det af wiren.

WiretromleMellemstykke

1. Udvid wireføringsringen, og træk den ind og af wiretromlen.

MellemstykkeWirespændering

1. Løsn trækfjederen fra wirespænderingen.
2. Udvid wirespænderingen, og træk den ind og af wiretromlen.

1. Tovstyret er nu afmonteret. Wiren ligger løst på wiretromlen.

Kun ved GM 5000 og GM 6000

Ved et drev til løftemaskineri i størrelsen GM 5000 og GM 6000 består tovstyret af en wireføringsring med spændeelementer

Spændeelement

1. Træk fjederstikket ud af spændeelementerne på wireføringsringen.

WireføringsringSpændeelement

1. Åbn og løsn spændehåndtaget på spændeelementet på wireføringsringen.

WiretromleSpændeelement

1. Træk wireføringsringen med spændeelementer af wiretromlen.

Tag wiren af wiretromlen

WiretromleEndeklemmer

1. Lad wiren køre motordrevet af wiretromlen.
2. Løsn endeklemmerne (2x).
3. Tag wiren komplet af wiretromlen.

Rengøring og smøring af wiretromlen

1. Rengør wiretromlen.

1. Smør wiretromlen fra starten cirka til 8./10. vinding.
2. Smør wiretromlen bag den sidste vinding.

Smøremiddel: „Molykote PG-75“. For detaljer, se „Smøremidler“.

1. Smør wiretromlen bag den 8./10. vinding indtil den sidste vinding.

Smøremiddel: „Chainlife S“. For detaljer, se „Smøremidler“.

Fastgørelse af wiren på wiretromlen

WiretromleCylinderskrue

1. Rul wiren ud uden snoninger.
2. Rengør endeklemmernes cylinderskruer grundigt.

Cylinderskruerne blev forinden skruet fast med en skruesikringsbelægning eller et skruesikringsmiddel. Resterne skal fjernes fuldstændigt, før cylinderskruen må anvendes igen.

Både skruesikringsbelægning og skruesikringsmiddel må kun anvendes en gang.

1. Skub wiren så langt ind under endeklemmerne, at den fremspringende wire er ca. 30 mm.
2. Skru endeklemmerne (2x) fast med en cylinderskue, og fastgør dem med skruesikringsmiddel (middelfast).

1. Træk wiren stram, og stram den motordrevet 6 til 8 omdrejninger, og rul den op på wiretromlen uden snoninger.

Montering af tovstyret

Kun ved GM 800, GM 1000, GM 2000 og GM 3000

Ved et drev til løftemaskineri i størrelsen GM 800 til GM 3000 består tovstyret af en wirespændering med wireføringsring og et forbindelsesstykke.

Mellemstykke

1. Drej wirespænderingen, så mellemstykket vender i retning af løftegearet.
2. Udvid wirespænderingen, og før den over wiren på wiretromlen.

MellemstykkeWirespændering

1. Sæt trækfjederen i en af hvilepositionerne, så wirespænderingen ligger fast på wiren, men dog stadig kan drejes frit.

WiretromleMellemstykke

1. Smør wireføringsringens not indefra med fedt.

Smøremiddel: „Molykote PG-75“. For detaljer, se „Smøremidler“.

1. Udvid wireføringsringen, og skub den over wiretromlen.
2. Læg wireføringsring med noten i mellemstykket på wirespænderingen.
3. Læg wireføringsringen med gevindsegmenterne i wiretromlens fri del.
4. Kontrollér, at wireføringsringens to ender ligger i den samme rille på wiretromlen.

Wireføringsringens ender må ikke stå forskudt til siden.

Gevindskærende skrueForbindelsesstykke

1. Før forbindelsesstykket på wiren.
2. Skub forbindelsesstykket op, og læg det på wireføringsringen.
3. Skru forbindelsesstykket fast med gevindskærende skruer M6x16 (4x). 5 Nm.

Fastgør i den forbindelse først de øverste skruer, der ikke sidder i langhullet.

Kun ved GM 5000 og GM 6000

Ved et drev til løftemaskineri i størrelsen GM 5000 og GM 6000 består tovstyret af en wireføringsring med spændeelementer

Forberedelse af tovstyr

ØjeskrueWireføringsring

1. Sæt spændeelementerne (2x) med ringhovedboltene i de første låsehager på wireføringsringen.
2. Smør wireføringsringens not indefra med fedt.

Smøremiddel: „Molykote PG-75“. For detaljer, se „Smøremidler“.

Montering af tovstyret

WiretromleSpændeelement

1. Træk wireføringsringen med spændeelementer på wiretromlen.
2. Positionér wiren mellem spændeelementerne.
3. Kontrollér, at wireføringsringens to ender ligger i den samme rille på wiretromlen.

Wireføringsringens ender må ikke stå forskudt til siden.

WireføringsringSpændeelement

1. Sæt spændehåndtaget på spændeelementerne i wireføringsringen, og luk det.

Om nødvendigt:

1. Åbn spændehåndtaget igen, og indstil wireføringsringen med ringhovedboltene, så wireføringsringen ligger fast på wiren, kan endnu kan drejes frit.

Spændeelement

1. Skub fjederstikket ind i spændeelementernes spændehåndtag.

Montering af medbringeren

1. Sæt medbringeren på tromlekabinettet, og skub den sidelæns ind i wireføringsringen.

Gevindskærende skrue

1. Skru medbringeren fast med en gevindskærende skrue M6x16. 5 Nm.

Iskæring af wiren

1. Ved iskæring 2/1: Træk wiren gennem underblokken og af wiretromlen uden snoninger.
2. Ved iskæring 4/1: Træk wiren gennem underblokken, gennem styrerulle og igen gennem underblokken og af wiretromlen uden snoninger.

Montering af forankringspunktet

Kun ved udskiftning af wirehandsken med wirekile

Montering af wirehandsken

SpindelForankringspunkts-travers

1. Skub wirehandsken ind i forankringspunktstraversen.

Vær opmærksom på markeringen på forankringspunktstraversen.

1. Skub spindlen gennem forankringspunktstraversen og wirehandsken.

Pilen på spindlen skal vende nedad!

SpindelRiflet skrue

1. Skub holderen på spindlen.

Holderen skal kunne skubbes ind i spindlens not uden spænding.

Spindlen må ikke have forspændinger!

1. Skru holderen fast med en riflet skrue M6x12. 19 Nm.

ForankringspunktstraversWirehandske

1. Kontrollér smøringen af wirehandsken, og smør den evt.

Smøremiddel „Højtemperaturpasta PBC 1574“. For detaljer, se „Smøremidler“.

Smør ikke spindlen/bundbolten eller forankringspunktstraversen. Der må ikke komme smøremiddel på forankringspunktstraversen.

1. Skub wirens ende nedefra ind i wirehandsken.

WirehandskeForankringspunktstravers

1. Skub wirens ende oppefra ind i wirehandsken, så der dannes løkken.

Wirens ende står forneden ca. 150 mm ud af wirehandsken.

WirekileWirehandske

1. Læg wirekilen i løkken.

Wirehandske

1. Træk i wiren med et ryk.

• Wirekilen glider ind i wirehandsken, og wiren er klemt fast.

Wireklemme

1. Skub wireklemmen over wirens ende.

Wireklemmen skal monteres under wirehandsken med målet fra nedenstående tabel afhængigt af konstruktionsstørrelsen og wiretykkelsen:

1. Skru wireklemmen fast.

Montering af wirebeskyttelsen på underblokken

På alle åbninger på underblokken:

Forbindelsesprofil

1. Hold wirebeskyttelsen op mod wiren som på billedet.
2. Skub wirebeskyttelsen med den forreste gaffeldeling ned langs wiren, og bring i den forbindelse dens bageste ende ind under forbindelsesprofilen.

WirebeskyttelseKrogblokkappe

1. Tryk først wirebeskyttelsen ind i krogblokkappen på siden med den korte laske.
2. Tryk derefter wirebeskyttelsen ind i krogblokkappen på siden med den lange laske.

Wirebeskyttelse

1. Sæt den anden wirebeskyttelse forneden ind i forbindelsesprofilen.
2. Skub wirebeskyttelsen ned bag forbindelsesprofilen, og bring den op til wiren.
3. Tryk først wirebeskyttelsen ind i krogblokkappen på siden med den korte laske.
4. Tryk derefter wirebeskyttelsen ind i krogblokkappen på siden med den lange laske.

1. Bring wirebeskyttelserne (2x) ind i hinanden med laskerne, og tryk dem sammen.

• Der kan høres en smækkende lyd.

Afslutning af wireudskiftningen

1. Vikl wiren motordrevet komplet op.

Kun ved ABUS elsystem 3 med kontaktorstyring eller ABULiner

Montering af hejseendestopafbryderen

1. Kør lastkrogen til positionen, der blev noteret forinden.

AkselLejeflange

1. Åbn husdækslet på huset til hejsestopkontakten på wiretromlen.
2. Drej gearendestopafbryderens aksel, så den stemmer overens med langhullet i wiretromlens lejeflange.

Kunststofskruer B6,3x25

1. Sæt gearendestopafbryderen med akslen ind i langhullet på lejeflangen, og før den på begge stifter.
2. Skru gearendestopafbryderen fast med kunststofskruer B6,3x25. 3 Nm.

Tilslut hejseendestopafbryderen

1. Sæt tilslutningsledningens stik på knastafbryderprintkortet.
2. Luk stikhusdækslet.

Når koblingspunkterne er forskudt:

Normalt kan indstillingen af hejseendestopafbryderen efter udskiftningen af wiren bortfalde i mange tilfælde, da lastkrogens position blev målt forinden og derefter startet igen. I særlige tilfælde (f.eks. når wiren var kraftigt beskadiget eller rullet forkert op på wiretromlen) kan det være, at koblingspunkterne skal indstilles igen.

1. Indstil koblingspunkterne for løftebegrænseren forneden, løftebegrænseren foroven og backup-begrænseren igen.

Ved ABUS elsystem 3 med kontaktorstyring: Se produkthåndbogen „ABUS-gearendestopafbryder“.

Ved ABUS elsystem 3 med ABULiner: Se produkthåndbogen „Frekvensomretter-styring for hejsehastigheden ved ABUS elsystem 3“

Kontrol af wirekilefremspringet

1. Anhug lasten på lastkrogen i henhold til følgende tabel, løft den, og belast på den måde wiren.

Angivelserne i tabellen er vejledende værdier, der skal overholdes med en tolerance på ±20 %.

Vær opmærksom på wiretaljens maksimale løftekapacitet, og overskrid den ikke!

1. Mål og kontrollér wirekilefremspringet, om målene, der er anført i tabellen, overholdes.

Udskiftning af forankringspunktstraversen med wirehandske og wirekile

Hvis forankringspunktstraversen, wirehandsken eller wirekilen er beskadiget, skal de udskiftes.

Afmontering af forankringspunktstraversen

Spændelås

1. Træk spændelåsene (2x) af boltene.

Bolt

1. Træk boltene (2x) ud af forankringspunktstraversen.

Forankringspunkts-travers

1. Løft forankringspunktstraversen af lejebøsningerne.

Afmontering af wirehandsken

HolderRiflet skrue

1. Løsn den riflede skrue M6x12.
2. Skub holderen af spindlen.

ForankringspunktstraversSpindel

1. Træk spindlen ud af forankringspunktstraversen og wirehandsken.
2. Træk wirehandsken ud af forankringspunktstraversen.

Afmontering af wirekilen

Wirehandske

1. Løsn de riflede møtrikker på wireklemmen.
2. Træk wireklemmen af wirens ende.

Wirekile

1. Træk wirekilen med wire ud af wirehandsken.

Montering af wirekilen

Wirekile

1. Læg wirens ende omkring wirekilen.

Wiren skal ligge plant i wirekilens rille!

1. Skub wirekilen med wire ind i wirehandsken, og træk i wirens ende med et ryk.

• Wirekilen glider i wirehandsken og klemmer wiren fast.

Wirehandske

1. Skub wireklemmen på wirens ende.

Wireklemmen skal monteres under wirehandsken med målet fra nedenstående tabel afhængigt af konstruktionsstørrelsen og wiretykkelsen:

1. Skru de riflede møtrikker på wireklemmen fast.

1. Smør wirehandsken.

Smøremiddel „Højtemperaturpasta PBC 1574“. For detaljer, se „Smøremidler“.

Smør ikke spindlen/bundbolten eller forankringspunktstraversen. Der må ikke komme smøremiddel på forankringspunktstraversen.

Montering af wirehandsken

Forankringspunktstravers

1. Skub wirehandsken med wirekile og wire ind i forankringspunktstraversen.

Vær opmærksom på markeringen på forankringspunktstraversen.

ForankringspunktstraversSpindel

1. Skub spindlen gennem forankringspunktstraversen og wirehandsken.

Pilen på spindlen skal vende nedad!

HolderRiflet skrue

1. Kontrollér holderen for deformeringer.

Hvis holderen er deformeret, skal den udskiftes.

1. Skub holderen på spindlen.

Holderen skal kunne skubbes ind i spindlens not uden spænding.

Spindlen må ikke have forspændinger!

1. Skru holderen fast med en riflet skrue M6x12. 19 Nm.

Montering af forankringspunktstravers

Forankringspunktstravers

1. Sæt forankringspunktstraversen på lejebøsningerne.

Sørg i den forbindelse for, at markeringen på forankringspunktstraversen vender i retning af drevet til løftemaskineri.

Bolt

1. Skub boltene (2x) ind i forankringspunktstraversen.

Spændelås

1. Skub spændelåsene (2x) på boltene.
2. Anhug lasten på lastkrogen i henhold til følgende tabel, løft den, og belast på den måde wiren.

Angivelserne i tabellen er vejledende værdier, der skal overholdes med en tolerance på ±20 %.

Bemærk

Vær opmærksom på wiretaljens maksimale løftekapacitet, og overskrid den ikke!

Kontrol af wirekilefremspringet

1. Mål og kontrollér wirekilefremspringet, om målene, der er anført i tabellen, overholdes.

Udskiftning af styrerulletraversen

Kun ved iskæring 4/1

Dette afsnit gælder kun ved en wiretalje med en iskæring 4/1.

Hvis styrerulletraversens dele eller styrerulletraversen er beskadiget, skal de udskiftes.

Afmontering af styrerulletraversen

I dette afsnit vises afmonteringen af en wiretalje med drevet til løftemaskineri GM 1000. Ved en wiretalje med et drev til løftemaskineri GM 5000 eller GM 6000 ser styrerulletraversen lidt anderledes ud. Der er dog ikke forskel på afmonteringen.

Spændelås

1. Træk spændelåsene af boltene.

Bolt

1. Træk bolten (2x) ud af styrerulletraversen.

Styrerulletravers

1. Løft styrerulletraversen af lejebøsningerne.

Afmontering af styrerullen

AfdækningRiflet skrue

1. Løsn de riflede skruer (2x) på afdækningen.
2. Tag afdækningen af styrerulletraversen.

BoltStyrerulletravers

1. Træk bolten ud af styrerulletraversen og styrerullen.
2. Træk styrerullen ud af styrerulletraversen.

Montering af styrerullen

Styrerulletravers

1. Skub styrerullen ind i styrerulletraversen.

BoltStyrerulletravers

1. Skub bolten gennem styrerulletraversen og styrerullen.

AfdækningRiflet skrue

1. Skru afdækningen fast på bolten med riflede skruer (2x) fra den anden side.

Konstruktions-størrelse	Riflet skrue	Tilspændings-moment
GM 800	M6x12	19 Nm
GM 1000	M6x12	19 Nm
GM 2000	M8x16	42 Nm
GM 3000	M10x20	75 Nm
GM 5000	M10x20	75 Nm
GM 6000	M10x20	75 Nm

Montering af styrerulletraversen

I dette afsnit vises monteringen på en wiretalje med drevet til løftemaskineri GM 1000. Ved en wiretalje med et drev til løftemaskineri GM 5000 eller GM 6000 ser styrerulletraversen lidt anderledes ud. Der er dog ikke forskel på monteringen.

Styrerulletravers

1. Sæt styrerulletraversen på lejebøsningerne.

Sørg i den forbindelse for, at styrerullen vender i retning af drevet til løftemaskineri.

Bolt

1. Skub boltene (2x) ind i styrerulletraversen.

Spændelås

1. Skub spændelåsen (2x) på boltene.

Afmontering af det drevne løbehjul

Hvis løbehjulet er beskadiget eller slidt, skal det udskiftes med et nyt løbehjul.

Bemærk

Hvis der er for lidt plads til afmonteringen fra løbehjulet i retning af hoveddrageren, skal de selvlåsende møtrikker løsnes på løbekatrammens spændebolt, så wiretaljen kan sænkes under underflangen, og der er fri adgang til løbehjulene.

Forberedelse af wiretalje

1. Overhold arbejdssikkerhedsbestemmelserne.
2. Aflast løbevognsdrageren på wiretaljen i nærheden af løbehjulet nedefra.

Afmontering af køredrevet

Stikhus

1. Åbn stikhuset på køredrevet.
2. Træk tilslutningsledningen af koblingen.

1. Fastslå køredrevets vægt. Se produkthåndbog ABUS-køredrev.
2. Sørg for at sikre køredrevet, så vægten holdes uden farer og drivakslen ikke belastes (ophæng f.eks. i en rundstrop).

Riflede skruer

1. Løsn de riflede skruer (4x).
2. Træk køredrevet ud.

Afmontering af løbehjulet

Låsering

1. Løsn låseringen på bolten.
2. Træk løbehjulet af bolten.

Montering af det drevne løbehjul

Hvis løbehjulet er beskadiget eller slidt, skal det udskiftes med et nyt løbehjul.

Montering af løbehjulet

Låsering

1. Skub et nyt løbehjul på bolten.
2. Sæt låseringen på bolten.

Montering af køredrevet

1. Fastslå køredrevets vægt. Se produkthåndbog ABUS-køredrev.
2. Sørg for at sikre køredrevet, så vægten holdes uden farer og drivakslen ikke belastes (ophæng f.eks. i en rundstrop).

LøbehjulLøbekatramme

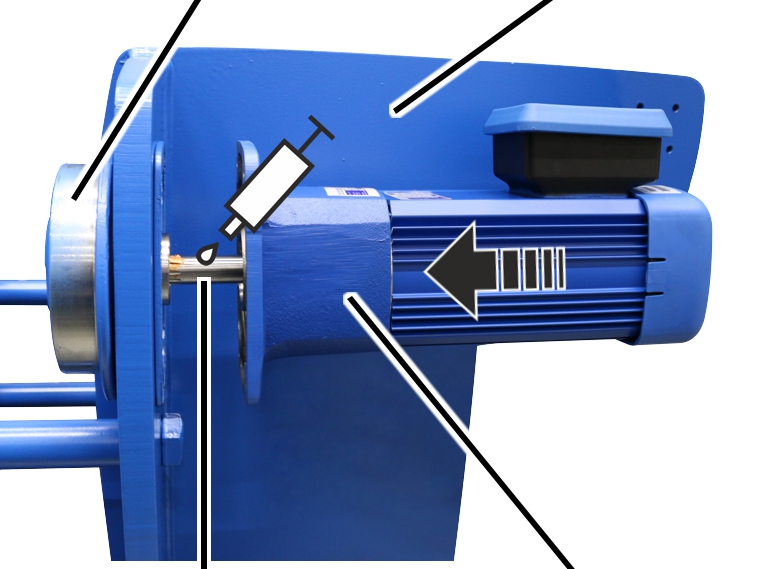

1. Smør fortandingen på drivakslen. Påfør smøremidlet dækkende med en pensel

Smøremiddel: „Højtemperaturpasta PBC 1574“. For detaljer, se i produkthåndbog ABUS-køredrev.

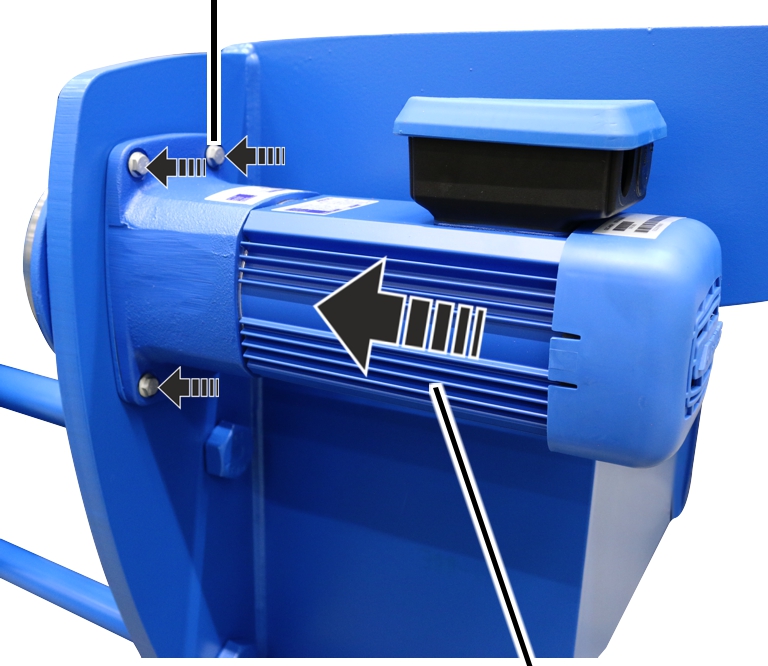

Riflet skrue

1. Skub køredrevet ind i løbehjulet.
2. Spænd køredrevet fast med riflede skruer (4x).

Tilslutning af køredrev

Kun ved kontaktorstyring

Stiftskinne på køredrevStiftskinne på køredrev

1. Sæt tilslutningsledningen til køredrevet i stiftbjælken på køredrevet.
2. Sæt ensretteren til bremsen i stiftbjælken på køredrevet.
3. Læg stikforbindelserne og tilslutningsledningen i stikhuset.

Kun ved frekvensomretter

Stiftskinne på køredrevStiftskinne på køredrev

1. Sæt bøsningsbjælken til køredrevet på stiftskinnen på køredrevet.
2. Sæt bøsningsbjælken til bremsen på stiftskinnen på køredrevet.

StikforbindelseKabelgennemføring

1. Tryk den forreste ende af tilslutningsledningen (beklædningen omkring afskærmningen er fjernet dér) ind i skærmklemmen.
2. Fastgør tilslutningsledningen på skærmklemmen med en kabelbinder.
3. Læg stikforbindelserne og tilslutningsledningen i stikhuset.
4. Luk stikhusdækslet.

Kontrol af wiretalje

1. Sæt wiretaljen ned.
2. Tag wiretaljen i drift.
3. Kontrollér løbehjulets funktion.

Afmontering af det ikke-drevne løbehjul

Hvis løbehjulet er beskadiget eller slidt, skal det udskiftes med et nyt løbehjul.

Bemærk

Hvis der er for lidt plads til afmonteringen fra løbehjulet i retning af hoveddrageren, skal de selvlåsende møtrikker løsnes på løbekatrammens spændebolt, så wiretaljen kan sænkes under underflangen, og der er fri adgang til løbehjulene.

Forberedelse af wiretalje

1. Overhold arbejdssikkerhedsbestemmelserne.
2. Aflast kranmaskineridrageren på wiretaljen i nærheden af løbehjulet nedefra.

LåseringLøbekatramme

1. Løsn låseringen på bolten.
2. Træk løbehjulet af bolten.

Montering af det ikke-drevne løbehjul

Hvis løbehjulet er beskadiget eller slidt, skal det udskiftes med et nyt løbehjul.

Montering af løbehjulet

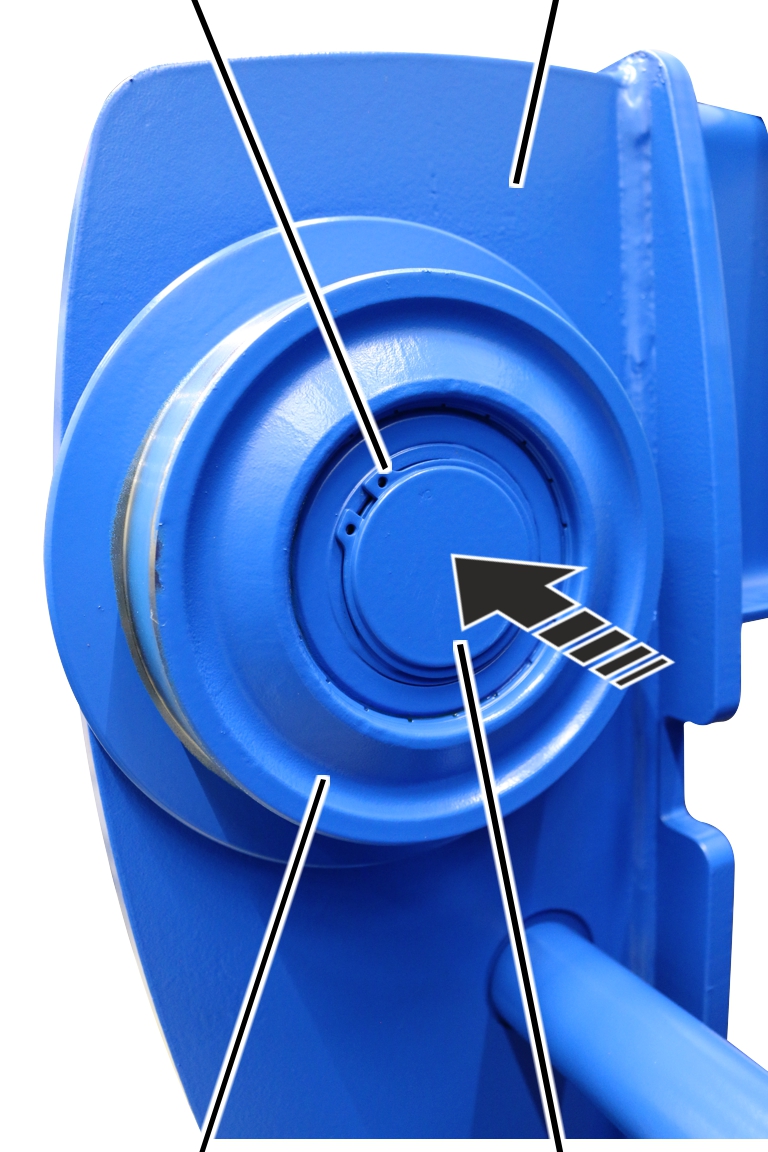

LåseringLøbekatramme

1. Skub et nyt løbehjul på bolten.
2. Sæt låseringen på bolten.

Kontrol af wiretalje

1. Sæt wiretaljen ned.
2. Tag wiretaljen i drift.
3. Kontrollér løbehjulets funktion.

Udskiftning af afstandsbuffer

Kun ved wiretalje med afstandsbuffer

Dette afsnit gælder kun, hvis wiretaljen har afstandsbuffere. Det er tilfældet, når to wiretaljer er monteret på en kran.

Hvis afstandsbufferen er beskadiget, skal den udskiftes.

Hvis afstandsbufferne er monteret:

Bufferholder

1. Skru afstandsbufferne af bufferholderne.

Bufferholder

1. Skru afstandsbufferne på bufferholderne. 3 Nm.

Afstandspufferen skal have kontakt med pufferholderen, og der må ikke være en spalte mellem dem, da stødet ellers opfanges med skruen og ikke med selve afstandspufferen.

Udskiftning af krydsarmafbryderen

Hvis krydsarmafbryderen er beskadiget, skal den udskiftes. På grund af stikforbindelsen er udskiftningen mulig uden ledningsføringsarbejder.

Kobling

1. Skru skruerne (2x) på afdækningen ud.
2. Tag afdækningen af.
3. Træk tilslutningsledningens kobling af printkortet.

Skrueforbindelsen for kabel på afdæknignen må ikke løsnes. Den eksisterende afdækning kan monteres på en ny krydsarmafbryder med monteres tilslutningsledning.

1. Sæt koblingen på den nye krydsarmafbryder.
2. Tilslut afdækningen.
3. Skru skruerne (2x) fast. 3 Nm.

Strømskema krydsarmafbryder

• Kontaktnummereringen, der er anført på strømskemaet, begynder med 1 og stigende fra venstre.
• Mikroomskifterens betegnelse begynder i monteringspositionen til venstre med S1.

Smøremidler

Bemærk:

Syntetiske smøremidler må ikke blandes med mineraliske smøremidler!

Wiretromle i kantområdet

Smøring på stedet med „Molykote PG-75“,
ABUS-artikelnummer 5168.

Smøring fra fabrikken med „Molykote PG-75“,
ABUS-artikelnummer 411.

Smør wiren ved:

• Wireudskiftning
• Tovstyrskift
• Regelmæssig kontrol
• Hovedeftersyn

For detaljer, se „Rengøring og smøring af wiretromlen“.

Wire og wiretromle i midten

Smøring på stedet med „Chainlife S“,
ABUS-artikelnummer 2717.

Sm'øring fra fabrikken med „Chainlife S“,
ABUS-artikelnummer 2718.

Alternativer:

• Castrol "Viscogen KL 23"
• Klüber "Grafloscon CA 901 Ultra Spray"
• Optimol "KL 23"
• Shell „Malleus GL 95“

Smør wiren ved:

• Wireudskiftning
• Regelmæssig kontrol
• Hovedeftersyn

For detaljer, se „Rengøring og smøring af wiretromlen“.

Medbringer på tovstyret

Smøring på stedet med „Molykote PG-75“,
ABUS-artikelnummer 5168.

Smøring fra fabrikken med „Molykote PG-75“,
ABUS-artikelnummer 411.

Smør medbringeren ved:

• Wireudskiftning
• Tovstyrskift
• Regelmæssig kontrol
• Hovedeftersyn

For detaljer, se „Udskiftning af wiren“.

Lastkrogtravers på underblokken

Smøring på stedet med „højtemperaturpasta PBC 1574“, ABUS-artikelnummer 6758.

Smøring fra fabrikken med „High-Lub LT1 EP“,
ABUS-artikelnummer 317880.

Smør lastkrogtraversen ved:

• Montering og afmontering
• Hovedeftersyn

Kontrollér aksialrillekuglelejet på lastkrogen.

Smøring på stedet med „Molykote PG-75“,
ABUS-artikelnummer 5168.

Smøring fra fabrikken med „High-Lub LT1 EP“,
ABUS-artikelnummer 317880.

Smør aksialrillekuglelejet ved:

• Montering og afmontering
• Hovedeftersyn

Wirehandske

Smøring på stedet med „højtemperaturpasta PBC 1574“, ABUS-artikelnummer 6758.

Smøring fra fabrikken med „High-Lub LT1 EP“,
ABUS-artikelnummer 317880.

Smør wirehandsken ved:

• Wireudskiftning
• Regelmæssig kontrol
• Hovedeftersyn

For detaljer, se „Udskiftning af forankringspunktstraversen med wirehandske og wirekile“.

Tovstyr

Kun ved GM 800 til GM 3000

Smøring på stedet med „Molykote PG-75“,
ABUS-artikelnummer 5168.

Smøring fra fabrikken med „Molykote PG-75“, ABUS-artikelnummer 411.

Smør tovstyret ved:

• Wireudskiftning
• Tovstyrskift
• Regelmæssig kontrol, mindst en gang om året
• Hovedeftersyn

For detaljer, se „Montering af tovstyret“.

Kun ved GM 5000 og GM 6000

Smøring på stedet med „Molykote PG-75“,
ABUS-artikelnummer 5168.

Smøring fra fabrikken med „Molykote PG-75“, ABUS-artikelnummer 411.

Smør tovstyret ved:

• Wireudskiftning
• Tovstyrskift
• Regelmæssig kontrol, mindst en gang om året
• Hovedeftersyn

For detaljer, se „Montering af tovstyret“.

Lejebøsning (på bundbolt) på styrerulletravers og på forankringspunktstravers

Smøring på stedet med „højtemperaturpasta PBC 1574“, ABUS-artikelnummer 6758.

Smøring fra fabrikken med „High-Lub LT1 EP“,
ABUS-artikelnummer 317880.

Smør lejebøsningen (på bundbolt) ved:

• Montering og afmontering af styrerulletraversen eller forankringspunktstraversen
• Hovedeftersyn

For detaljer, se „Udskiftning af forankringspunktstraversen med wirehandske og wirekile“, eller „Udskiftning af styrerulletraversen“.

Kun ved løbehjul konstruktionsstørrelse 200

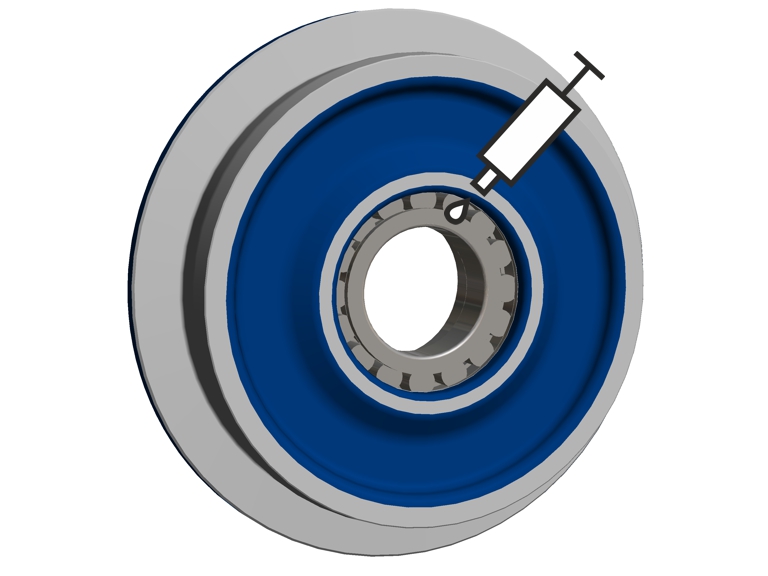

Sfærisk rulleleje i løbehjulet

Smøring på stedet med „High-Lub LT1 EP“,
ABUS-artikelnummer 318490.

Smøring fra fabrikken med „High-Lub LT1 EP“, ABUS-artikelnummer 317880.

Smøring af sfærisk rulleleje ved:

• Montering og afmontering af løbehjulet

For detaljer, se „Afmontering af det drevne løbehjul“.

Oversigt over tilspændingsmomenter

Endeklemme

Medbringer

Kun ved GM 800, GM 1000, GM 2000 og GM 3000

Forbindelsesstykke

Konstruktions-størrelse	Skrue	Antal	Tilspændings-moment
GM 800	Gevindskærende skrue M6x16	4x	5 Nm
GM 1000	Gevindskærende skrue M6x16	4x	5 Nm
GM 2000	Gevindskærende skrue M6x16	4x	5 Nm
GM 3000	Gevindskærende skrue M6x16	4x	5 Nm

Wireklemme

Bufferholder

• Riflet skrue M12x30
• 100 Nm.

ABUS-service
