ET OVERBLIK:

Generelt

Vedrører alle, der arbejder med kranen, på kranen eller i nærheden

Først

Anvendelse af denne produkthåndbog

Følgende symboler anvendes i denne produkthåndbog:

1. Dette er en handlingsanvisning og opfordrer til et arbejdstrin.

• Dette er resultatet af en handling og skildrer, hvad der sker på apparatet.

• Dette er en optælling.

Henvisninger til produkthåndbogen

Læs produkthåndbogen omhyggeligt før arbejdet. Læs i hvert tilfælde også yderligere produkthåndbøger vedr. tilbehør og komponenter.

Opbevar derefter produkthåndbogen i nærheden af kranen. Den skal være tilgængelig for alle, der arbejder med eller på kranen.

Videregiv altid produkthåndbogen sammen med kranen, hvis den sælges, udlejes eller lign.

Korrekt brug

Wiretaljen er beregnet til anvendelse på en tilsvarende dimensioneret toskinne-traverskran til bevægelse af laster over hele arealet. Wiretaljen kører til det formål horisontalt med løbevognsdragere på hoveddragerens katskinner.

• Wiretaljen er beregnet til en strømtilførsel til løbekat via energikæden ABUPowerline eller en ABUS-slæbeledning.

Forskrifter

Anlægget er på tidspunktet for fremstillingen konstrueret og kontrolleret i henhold til europæiske normer, regler og forskrifter. Hvilke principper der er lagt til grund i forbindelse med konstruktionen og fremstillingen, er angivet i overensstemmelseserklæringen eller inkorporeringserklæringen. Principperne skal også overholdes ved montering, drift, kontrol og vedligeholdelse. De gældende arbejdssikkerhedsbestemmelser skal også overholdes.

Hvilke af forskrifterne der gælder i det pågældende enkelttilfælde, afhænger meget af anvendelsen af kranen og af nationale forskrifter. Kontrollér og overhold de gældende og aktuelle forskrifter og arbejdssikkerhedsbestemmelser! Se også overensstemmelseserklæringen eller inkorporeringserklæringen.

Garanti

• ABUS påtager sig intet ansvar for skader, der er forårsaget af ukorrekt brug, af utilstrækkeligt uddannet personale, af ukorrekt udførte arbejder, af forandringer, ombygninger eller andre ændringer på kranen eller kranens komponenter, der ikke er godkendt af ABUS.
• Kravet på garanti bortfalder, hvis komponenter ændres på eget ansvar, kranen eller krankomponenter monteres, anvendes eller vedligeholdes anderledes end beskrevet i denne produkthåndbog, eller der ikke anvendes originale ABUS-reservedele.
• Sikker drift af kranen eller af kranens komponenter er kun garanteret, hvis der anvendes originale ABUS-reservedele.

Wiretaljen

Apparatbeskrivelse dobbeltskinneløbekat (D)

• 1: Hejsemotor
• 2: Løftegear
• 3: Løbekatramme
• 4: Underblok og lastkrog
• 5: Køredrev til løbekat
• 6: Kranmaskineridrager
• 7: Katmaskineri

Apparatbeskrivelse dobbeltskinneløbekat (DA)

• 1: Hejsemotor
• 2: Løftegear
• 3: Løbekatramme
• 4: Kranmaskineridrager
• 5: Køredrev
• 6: Underblok og lastkrog
• 7: Katmaskineri

Apparatbeskrivelse dobbeltskinneløbekat (DQA)

• 1: Løftegear
• 2: Løbekatramme
• 3: Køredrev til løbekat
• 4: Kranmaskineridrager
• 5: Underblok og lastkrog
• 6: Hejsemotor
• 7: Katmaskineri

Apparatbeskrivelse dobbeltskinneløbekat (DB)

• 1: Løbekatramme
• 2: Løftegear
• 3: Katmaskineri
• 4: Hejsemotor
• 5: Underblok og lastkrog
• 6: Køreplatform
• 7: Kranmaskineridrager

Ydelseskendetegn

Dobbeltskinneløbekatten (D):

• Wiretaljen har to køredrev til løbevognen og har dermed to drevne og to ikke-drevne løbehjul.
• Løbekatrammen er sat på kranmaskineridrageren oppefra. Den ene kranmaskineridrager er fast forbundet med løbekatrammen med to bolten, og den anden kranmaskineridrager er lejret bevægeligt i løbekatrammen med en bolt. Derved sikres det, at alle fire løbehjul altid ligger på katskinnen.
• Som option kan der placeres en køreplatform omkring wiretaljen for at kunne gennemføre service- eller vedligeholdelsesarbejder mere enkle og mere sikre. (dobbeltskinneløbekat DB).
• Wiretaljen dækker et løftekapacitetområde fra 1 t til 63 t.

Dobbeltskinneløbekatten sænket (DA):

• I modsætning til dobbeltskinneløbekatten (D) er løbekatrammen placeret mellem kranmaskineridragerne ved denne variant. Derved opnås der en minimal konstruktionshøjde.
• En af de to kranmaskineridragere er fast forbundet med løbekatrammen med højstyrkeskruer, og den anden kranmaskineridrager er lejret bevægligt i løbekatrammen med en bolt. Derved sikres det, at alle fire løbehjul altid ligger på katskinnen.
• Wiretaljen dækker et løftekapacitetområde fra 1 t til 40 t.

Dobbeltskinneløbekatten sænket på tværs (DQA):

• I modsætning til den sænkede dobbeltskinneløbekat (DA) er løftemaskineriet drejer 90° ved dobbeltskinneløbekat, der er sænket på tværs (DQA), hvorved der forekommer en krogvandring i krankørselretningen.

Derudover kan med samme afstand mellem kranmaskineridragerne monteres en længere wiretromle, hvorved en længere krogbevægelsesafstand bliver mulig.

• Wiretaljen dækker et løftekapacitetområde fra 1 t til 40 t.

Køredrevet til løbekat AZP (variant):

• Køredrevene er udført som drejestrømsmotor med omskiftelige poler og med elektromagnetisk skivebremse og gear.
• Køredrevene har en langsom og en hurtig kørehastighed. Forholdet mellem de to hastigheder er på 1/4.
• Køredrevets gear er et vedligeholdelsesfrit, to- eller tretrins planetgear.

Køredrevet til løbekat AZF (variant):

• Køredrevene er udført som drejestrømsmotor med omskiftelige poler og med elektromagnetisk skivebremse og gear.
• Køredrevene har en langsom og en hurtig kørehastighed. Forholdet mellem de to hastigheder er på 1/4.
• Køredrevets gear er et vedligeholdelsesfrit, fladt gear med glidekobling.
• Køredrevene i type V420 og V500 har en synlig drivaksel.
• Til ventilationen er køredrevene udstyret med en ventilatorvinge på motorakslen. Til meget langsomme kørehastigheder kan køredrevene også udstyres med en fremmedventilator.

Drevet til løftemaskineri med polomskiftelig hejsemotor:

• Drevet til løftemaskineri drives af en polomskiftelig 2/12-polet hejsemotor med gear.
• Hejsemotoren har en elektromagnetisk aktiveret fjedertryksbremse.
• Drevet til løftemaskineri har en langsom hejsehastighed og en hurtig hejsehastighed. Forholdet mellem de to hejsehastigheder er på 1/6.
• Drevet til løftemaskineri kan hurtigt afbrydes fra resten af kranens elsystem ved hjælp af stikforbindelser i stikhuset direkte på drevet til løftemaskineri.
• Løftegearet har et flertrins cylindrisk tandhjul med skrå fortanding i letmetalhuset. Tandhjulene kører i et lukket oliebad og smøres derved i hele levetiden.
• For yderligere detaljer om det polomskiftelige drev til løftemaskineri, se produkthåndbogen „Polomskifteligt, modulært ABUS-drev til løftemaskineri til wiretaljer“.

Løftemaskineriet:

• Løftemaskineriets wire er en speciel wire med en meget høj brudstyrke. Det når en betydeligt højere levetid end en normal stålwire.
• Tovstyret sikrer en fejlfri op- og afrulning af wiren på wiretromlen. Den er af slidstærkt kunststof med glideevne.
• Det såkaldte „True Vertical Lift-løftemaskineri“ (option) forhindrer en krogvandring og krogdrejning ved at oprulle wire på begge sider af wiretromlen. Til det formål har den en halvdel af wiretromlen et venstregevind og den anden halvdel et højregevind. Derved er en særligt præcis bevægelse mulig, da lastkrogen kører præcist lodret.

De to tovstyr er i forbindelse med drevet til løftemaskineri GM 5000 af metal og i forbindelse med drevet til løftemaskineri GM 7000 af slidstærkt kunststof med glideevne.

Tekniske data

Omgivelsesbetingelser under drift:

Støjemission:

I tabellen er lydtrykniveauet LP anført i en afstand på 4 m fra wiretaljen. Med lydeffekniveauet LW kan lydtrykniveauet beregnes for alle afstande.

Transport af wiretaljen på en lastbil

Kun ved ikke-monteret wiretalje

Overhold blandt andet følgende punkter:

1. Sørg for at sikre alle løse dele og ledninger.
2. Sørg for at sikre ladningen i henhold til de lokale forskrifter.
3. Sørg for at sikre wiretaljen på ladet med egnede fastgørelsesmidler.
4. Sørg for at sikre lastkrogen, så den ikke kan glide frem og tilbage under transporten.

1. Wiren holdes fast på wiretromlen af tovstyret. Derfor kan wiren ikke danne løkker på wiretromlen, og knæk i wiren er på den måde udelukket.

På- og aflæsning af wiretaljen

Kun ved ikke-monteret wiretalje

Overhold blandt andet følgende punkter:

Løft af wiretaljen med en kran

1. Anvend et egnet fastgørelsesmiddel med lastkrog.
2. Sæt lastkroge i ophængningsøsknerne på wiretaljen.
3. Overhold arbejdssikkerhedsbestemmelserne, og løft wiretaljen.

Nedsætning af wiretaljen

1. Læg trælister på jorden som beskyttelse.
2. Sæt wiretaljen med løbekatrammen på trælisterne.
3. Beskadig ikke underblokken, når den sættes ned.

Bortskaffelse af wiretaljen

Når wiretaljen skal bortskaffes:

1. Adskil wiretaljen så meget som muligt.
2. Overhold de lokale forskrifter vedrørende bortskaffelse og genbrug.
3. Bortskaf de enkelte dele miljøvenligt sorteret i henhold til materialer:

• Bortskaf olie og fedt fra gearene som smøremiddel.
• Bortskaf bremsebelægninger som som blandede komponenter (specialaffald).
• Bortskaf elektronikkomponenter som elektronikskrot.
• Bortskaf ledninger, stikforbindelser og styrehåndtag som elektronikskrot.
• Bortskaf løbekatrammen, wiretromlen, styrerullerne, wiren og andre metaldele som metalskrot.
• Bortskaf styringens husdæksel og husunderdel som kunststofaffald.
• Bortskaf wiretaljens dele, der er lakeret efterfølgende, i henhold til oplysningerne fra lakproducenten.

Montering og tilslutning

Vedrører alle, der arbejder på kranen, før den anvendes

Kranens ejer er ansvarlig for at vælge idrifttagningspersonalet og for, at de er rigtigt kvalificeret.

Eksempler på egnede personer:

• Personer med omfattende viden som følge af faglig uddannelse inden for maskinkonstruktion og el-systemer på kraner.
• Personer med tilstrækkelig erfaring i drift, montering og vedligeholdelse af kraner.
• Personer med omfattende viden om de pågældende tekniske regler, direktiver og sikkerhedsforskrifter, der gælder i det pågældende land.
• Personer med regelmæssig uddannelse fra ABUS.

ABUS påtager sig intet ansvar for skader på grund af idrifttagninger, der er udført ukorrekt og af ukvalificerede personer.

ABUS anbefaler at lade ABUS-monteringsteams udføre idrifttagningen.

Kontrol af forudsætninger

Følgende forudsætninger skal være opfyldt, for at wiretaljen kan monteres.

I den forbindelse skal disse punkter blandt andet være afstemt i forbindelse med den tekniske godkendelsesprocedure:

• Den svejsede kassedrager, som wiretaljen kører på, skal svare til det vedlagte målblad og datablad.
• Monteringsmålene og netspændingen og driftsspændingen skal kontrolleres tilsvarende i henhold til målbladet og databladet.
• De katskinner, som wiretaljens løbehjul kører på, skal være fri for maling eller andre belægninger.
• Strømtilførslen til løbekatten skal være udført som energikæde ABUPowerline eller ABUS-slæbeledning.

Montering af wiretaljen på hoveddrageren

Hvis wiretaljen endnu ikke er monteret, så fortsæt her. Spring i modsat fald dette afsnit over.

Løft af løbekatten op på traverskranen

Kun ved løbekatte D, DB eller DA

Dette afsnit gælder kun, hvis en løbekat konstruktionstype D, DB eller DA lægges på en traverskran.

Løbekatkontaktorboks

1. Drej løbekatten som på billedet.
2. Sæt løbekatten med løbehjulene på katskinnen.
3. Kun ved styreruller: Sæt ikke løbekatten på med styrerullerne. I modsat fald bliver de beskadiget.
4. Kontrollér, om alle løbehjul har kontakt med katskinnen.

Kun ved løbekat DQA

Dette afsnit gælder kun, hvis en løbekat konstruktionstype DQA lægges på en traverskran.

Løbekatkontaktorboks

1. Drej løbekatten, så løbekatkontaktorboksen vender mod strømtilførslen til løbekatten (energikæde eller slæbeledning).
2. Vip løbekatten lidt, og placér den under hoveddragerens overflange med løftesikringen.
3. Sæt løbekatten med løbehjulene på katskinnen.
4. Kun ved styreruller: Sæt ikke løbekatten på med styrerullerne. I modsat fald bliver de beskadiget.
5. Kontrollér, om alle løbehjul har kontakt med katskinnen.

Montering af løftesikringen

Løftesikringen monteres på løbekatten. Den består af en lastkrog, der forløber under hoveddragerens overflange. Derved kan løbekatten heller ikke falde af hoveddrageren ved ulykker eller lignende.

Kun ved løbekatte D, DB eller DA

Dette afsnit gælder kun, hvis en løbekat konstruktionstype D, DB eller DA lægges på en traverskran.

GevindbøjleKlembøjle

1. Sæt klembøjlen og gevindbøjlen på løftesikringen.
2. Sæt løftesikringen på det ikke-drevne løbehjul ind i åbningen nedefra.
3. Skru klembøjlen fast med riflede møtrikker M8 (2x). 25 Nm.

Kun ved løbekat DQA

Dette afsnit gælder kun, hvis en løbekat konstruktionstype DQA lægges på en traverskran.

Riflet skrue

1. Hold løftesikringen på kørekranrammen.
2. Spænd løftesikringen fast med riflede skruer (3x).

Riflet skrue	Tilspændingsmoment
M12x30	115 Nm
M16x35	210 Nm

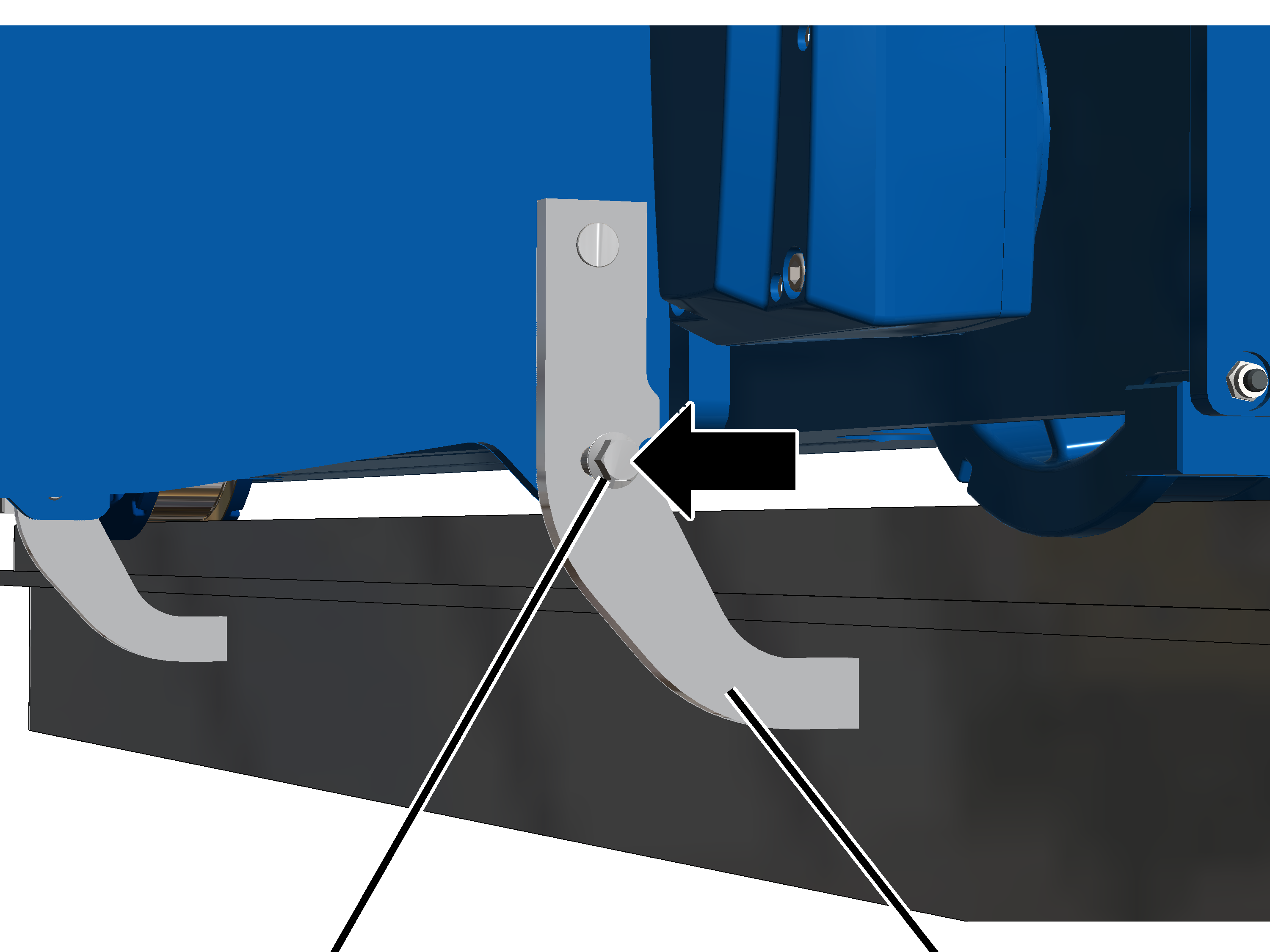

Kun ved løbekat DQA med drev til løftemaskineri GM 7000

1. Klap løftesikringen ind under hoveddrageren.

1. Skru løftesikringen fast med den riflede skrue M16x35. 300 Nm.

Montering af strømtilførslen til løbekatten

Fortsæt her, hvis strømmedbringeren til løbekatten endnu ikke er monteret. Spring i modsat fald dette afsnit over.

Strømmedbringeren til løbekatten monteres over løbekatkontaktorboksen. Den trækker de elektriske ledninger til strømtilførslen til løbekatten (slæbeledning eller energikæde) og krydsarmafbryderen til endestopafbryderen for løbekatkørsel frem og tilbage parallelt med løbekatten.

Afhængigt af hoveddrageren (I-drager eller kassedrager) og strømforsyningens type (slæbeledning eller energikæde) skal strømmedbringeren til løbekat monteres forskelligt.

Montering af strømmedbringeren til løbekatten

Kun ved løbekat D, DA eller DB og energikæde

Dette afsnit gælder kun, hvis en løbekat konstruktionstype D, DA eller DB tilsluttes til en traverskran med energikæde.

Enkeltedelene til strømmedbringeren til løbekatten er vedlagt løst og skal monteres.

RørspændebåndHolder

1. Skru holderen fast på kranmaskineridrageren med gevindbøjle og riflet møtrik (2x).

Gevindbøjle	Tilspændingsmoment
M8	25 Nm
M10	50 Nm
M12	75 Nm

1. Skru det kvadratiske rør fast på holderen med to rørspændebånd. 15 Nm.

KrydsspændebåndEnergikædes enkeltdele

1. Skru medbringerrøret på det vandrette kvadratiske rør (strømmedbringer til løbekat) med rørspændebånd og krydsspændebånd. 15 Nm.
2. Fastgør energikædens enkeltdele (styreholder og tilslutningselement) på medbringerrøret med bolte og spændelås.

KabelbinderFladledning

1. Før fladledningen ud af energikæden, og før den i buer omkring styreholderen.
2. Fastgør fladledningen på den øverste del af styreholderen med en kabelbinder.
3. Skub energikæden ind i tilslutningselementet, og lad den gå i indgreb.

Kun ved løbekat DQA
og energikæde

Dette afsnit gælder kun, hvis en løbekat konstruktionstype DQA tilsluttes til en traverskran med energikæde.

Enkeltedelene til strømmedbringeren til løbekatten er vedlagt løst og skal monteres.

Fastgørelsesplade

1. Skub medbringerrøret ind i løbekatrammen nedefra.
2. Skru fastgørelsespladen på med sekskantskrue M8 og sekskantmøtrik.
3. Skub medbringerrøret ind mellem fastgørelsespladen og løbekatrammen.
4. Skru sekskantmøtrikkerne fast. 25 Nm.

KrydsspændebåndMedbringerrør

1. Skru det lodrette medbringerrørpå det vandrette medbringerrør med rørspændebånd og krydsspændebånd (strømmedbringer til løbekat). 15 Nm.
2. Fastgør energikædens enkeltdele (styreholder og tilslutningselement) på det kvadratiske rør med bolte og spændelås.

KabelbinderFladledning

1. Før fladledningen ud af energikæden, og før den i buer omkring styreholderen.
2. Fastgør fladledningen på den øverste del af styreholderen med en kabelbinder.
3. Skub energikæden ind i tilslutningselementet, og lad den gå i indgreb.

Kun ved traverskran med slæbeledning

Strømmedbringeren til løbekatten er fastgjort formonteret på løbeskinneenheden og skal monteres på løbekatten.

Ved løbekatte med endestopafbryder for løbekatkørsel: Endestopafbryderen for løbekatkørsel er allerede færdigmonteret.

Strømmedbringer til løbekat

1. Hold den monterede strømmedbringer til løbekat op mod kranmaskineridrageren.

I de fleste tilfælde er der placeret en markering på kranmaskineridrageren, hvor strømmedbringeren til løbekatten skal monteres. Koblingspunktet for endestopafbryderenfor løbekatkørsel er allerede indstillet til denne position og ledningslængderne tilpasset i overensstemmelse hermed.

1. Skru strømmedbringeren til løbekatten fast med gevindbøjle og riflede møtrikker (2x).

Gevindbøjle	Tilspændingsmoment
M8	25 Nm
M10	50 Nm
M12	75 Nm

Montering af krydsarmafbryderen på strømmedbringeren til løbekatten

Kun ved krydsarmafbryder

Dette afsnit er kun relevant, hvis wiretaljen har en krydsarmafbryder i løbekattens køreretning.

Hvor og til hvilken kørebegrænsning krydsarmafbryderen er beregnet til, fremgår af strømskemaet.

Montering af krydsarmafbryderen

LåseskiveSekskantmøtrik

1. Montér fastgørelsesvinklen på krydsarmafbryderen med cylinderskruer M5x50 (2x).
2. Skru fastgørelsesvinklen fast med sikringsskiver og sekskantmøtrikker M5 (2x). 3 Nm.

Montering af krydsarmafbryderen

Krydsarmafbryderen monteres normalt på strømmedbringeren til løbekatten.

Rørspændebånd

1. Drej krydsarmafbryderen til position 0.
2. Krydsarmafbryderens position er markeret med en pil, der drejes videre afhængigt af koblingstilstanden.
3. Skub krydsarmafbryderen på medbringerrøret, så koblingsknasten aktiverer krydsarmafbryderen.
4. Skru krydsarmafbryderen fast med rørspændebånd (2x). 15 Nm.

Tilslutning af krydsarmafbryderen

1. Træk tilslutningsledningen (rund eller flad ledning) fra krydsarmafbryderen til afbryderkassen.
2. Indfør tilslutningsledningen i afbryderkassen gennem en kabelforskruning.
3. Hvis nødvendigt: kan tilslutningsledningen klemmes fast på kobling eller stik.
4. Fastgør tilslutningsledningen med kabelbindere, ledningsholdere og klæbespændebånd.

Tilslutning af strømtilførslen til løbekatten

Skrueforbindelse for kabelStik og koblinger

1. Træk tilslutningsledninger fra energikæden til løbekatkontaktorboksen langs de kvadratiske rør.
2. Fastgør tilslutningsledningerne ordentligt sorteret med kabelbindere.
3. Sæt stikkene og koblingerne på løbekatkontaktorboksen, eller før tilslutningsledningerne ind i løbekatkontaktorboksen gennem skrueforbindelserne for kabler.

Montering af den anden løbekat

Kun ved en kran med to løbekatte

Henvisninger vedrørende montering af den anden løbekat:

• Hvor og i hvilken retning den anden løbekat skal monteres, fremgår af planlægningsdokumenterne.
• Løbekattene er for en klar tilordning mærket med løbekat „løbekat I“ og „løbekat II“.
• Monteringen af løbekatten og monteringen af strømtilførslen til løbekatten adskiller sig ikke fra den første løbekat. Det følgende billede tydeliggør, hvordan strømtilførslen til løbekatten bliver trukket.

Energikæde til løbekat IEnergikæde til løbekat II

• En kran med to løbekatte har to profilskinner. Den øverste til begge energikæder, den nederste til ledningsføring.
• Hver løbekat har sin egen energikæde til strømforsyning. Den ene løber fra katten til venstre, den anden til højre.
• Begge energikæder begynder i den øverste profilskinne i midten af hoveddrageren. Derfra løber den ene til venstre gennem profilskinnen til løbekatten, den anden til højre.
• De to energikæder går over i tilslutningsledningerne på midten af hoveddrageren. Tilslutningsledningerne løber frem til afbryderkassen i den nederste profilskinne.

Oversigt over tilspændingsmomenter

Holdere på kranmaskineridrageren og rørspændebånd

Løftesikring med løbekat D, DB eller DA

• Riflet møtrik M8
• 2x pr. løftesikring
• 25 Nm

Løftesikring løbekat DQA

Kun ved løbekat DQA med drev til løftemaskineri GM 7000

• Riflet skrue M16x35
• 300 Nm

Strømmedbringer til løbekat DQA

• Sekskantskrue M8 med sekskantmøtrik
• 6x
• 25 Nm

Kontrol

Vedrører alle, der kontrollerer og godkender kranen i henhold til arbejdssikkerhedsbetingelserne

Først

Kontrolintervaller

Den regelmæssige kontrol finder sted mindst en gang om året.

Under bestemte forudsætninger er en hyppigere regelmæssig kontrol nødvendig. Årsagerne er:

• Hyppigt arbejde med løftekapacitet.
• Arbejde i skifteholdsdrift.
• Hyppig anvendelse.
• Støvede eller aggressive omgivelser.

Ejeren er ansvarlig for at kontrollere forudsætningerne og fastlægge kontrolintervallerne. ABUS står gerne til rådighed i forbindelse med spørgsmål.

Krav til kontrolløren

Ejeren af kranen er ansvarlig for at vælge kontrolløren og for, at denne er rigtigt kvalificeret.

Eksempler på egnede personer:

• Personer med omfattende viden som følge af faglig uddannelse inden for maskinkonstruktion og el-systemer på kraner.
• Personer med tilstrækkelig erfaring i drift, montering og vedligeholdelse af kraner.
• Personer med omfattende viden om de pågældende tekniske regler, direktiver og sikkerhedsforskrifter, der gælder i det pågældende land.
• Personer med regelmæssig uddannelse fra ABUS.

Kontrollens omfang

Den egnede person, der kontrollerer wiretaljen, er ansvarlig for kontrollens omfang og type.

Oversigt: Kontrol af wiretaljen

Ud over punkterne, der er beskrevet her, skal alle punkter, der er beskrevet i andre medleverede produkthåndbøger, også kontrolleres.

Det er udelukkende kontrollørens afgørelse, om wiretaljen er i en fejlfri tilstand. Hvis der konstateres mangler, skal de udbedres. Kontrolløren afgør, om wiretaljen derefter skal kontrolleres igen.

Hvis forskrifterne, der gælder lokalt, kræver yderligere kontroller, skal de også udføres.

Kontrollér derudover mindst disse punkter:

1. Kontrollér wiren. Se »Kontrol af wire«.
2. Kontrollér lastkrogen og underblokken. Se, »Kontrol af lastkrogen og underblokken«.
3. Kontrollér kantbeskyttelsen på underblokken (visuel kontrol).
4. Kontrollér forankringspunktstraversen. Se »Kontrol af forankringspunktstraversen«.
5. Kontrollér styrerulletraversen. Se »Kontrol af styrerulletraversen«.
6. Kontrollér tovstyret. Se, »Kontrol af lastkrogen og underblokken«.
7. Kontrollér forankringspunktet. Se »Kontrol af tovstyret«.
8. Kontrollér endeklemmerne på wiretromlen. Endeklemmerne skal findes og må ikke være kraftigt beskadiget.
9. Kontrollér løbehjulsdiameteren. Se »Kontrol af løbehjulenes diameter«.
10. Kontrollér sporkransslid på løbehjulene. Se »Kontrol af sporkransslid«.
11. Kontrollér løftesikringen. Se »Kontrol af løftesikringen«.
12. Kontrollér af sikkerhedspuffernes tilstand. Se »Kontrol af løftesikringen«.
13. Kontrollér bremsen på drevet til løftemaskineri eller køredrevet.

Se produkthåndbogen „Polomskifteligt, modulært ABUS-drev til løftemaskineri til wiretaljer“.

1. Kontrollér bremselængden for køredrevet til løbekat.

Kontrol af wire

1. Kontrollér hele wiren for skader. Skaderne, der er vist her, eller lignende skader på ikke kunne ses på wiren.

Eksempler på skader:

1. Kontrollér hele wiren for trådbrud. Wiren må ikke have flere trådbrud over en længde på 6 x wirediameteren eller 30 x wirediameteren end angivet i ABUS-fabriksgodkendelsen for trådwirer i kontrolbogen.

Eksempler på trådbrud:

1. Hvis skaderne, der er vist her, eller lignende skader kan ses på wiren, skal wiren tages af og en ny wire sættes på.
2. Hvis wiren har trådbrud, men endnu ikke flere end tilladt, skal kontrolintervallet til næste regelmæssig kontrol forkortes.
3. Hvis wiren har flere trådbrud end tilladt, skal wiren tages af og en ny wire sættes på.

Kontrol af lastkrogen og underblokken

Kontrol for let bevægelse

Lastkrogtravers

1. Drej lastkrogen til venstre og højre.

Lastkrogen skal være letbevægelig og kunne dreje frit.

1. Sving lastkrogen frem og tilbage i lastkrogtraverset.

Lastkrogtraverset skal kunne svinge frit.

1. Hvis ikke lastkrogen er letgående eller kan dreje eller svinge frit, skal den repareres.

Kontrol af laske på underblokken

Laske

1. Kontrollér lasken. Den må ikke have revner, være deformeret eller på anden måde være beskadiget.

1. Hvis laskerne er deformerede eller på anden måde beskadiget, skal de udskiftes.

Måling af lastkrogens deformering og nedslidning

1. Mål afstand 'y' mellem de to prægede markeringer på lastkrogen.
2. Aflæs nominel afstand for ‚y‘ i kontrolbogen eller evt. på lastkrogen.

Den målte afstand ‚y’ må ikke være større end 1,1 x den nominelle afstand ‚y‘.

Ved dobbeltkrog måles afstandene ‚y1‘ og ‚y2‘ altid fra den prægede markgering på spidsen af lastkrogen til markeringen på krogskaftet og sammenlignes separat.

1. Mål lastkrogens grundhøjde 'f'.
2. Sammnelign den målte værdi med tabellen.

Den målte grundhøjde 'f' må ikke være mindre end værdien i tabellen. I tabellen er den minimale grundhøjde angivet.

1. Udskift lastkrogen, hvis lastkrogen er udvidet mere end tilladt, eller hvis grundhøjden er lavere end tilladt.

Udfør ingen reparationssvejsninger (f.eks. pålægningssvejsning) på lastkrog eller lastkrogmøtrik.

1. Kontrollér svejsefladerne på krogens bund. Disse skal have en jævn overgang til de tilstødende flader. De må ikke have nogen skarpe fuger og kanter eller andre overfladefejl.
2. Kontrollér kanter. Kanterne i siden på lastkrogen må ikke have grater, der rager ud, eller lignende overfladefejl.
3. Har svejsefladerne eller kanterne i siden skarpe fuger og kanter, må disse glattes (f.eks. files). De ovenfor anførte grænseværdier for grundhøjden skal også overholdes efter glatningen.

Kontrol af lastkrogens overflade

1. Kontrollér lastkrogens overflade. Det må ikke have mangler, revner eller korrosion.
2. Har lastkrogens overflade bare en nok så lille defekt, skal lastkrogen afmonteres og overfladen på krogens skaft skal kontrolleres. Det må ikke have mangler, revner eller korrosion.

Kontrol af vridningssikringen på lastkrogmøtrik

Ved lastkroge med vridningssikring via klembøsning:

Lastkrogmøtrik

1. Vip lastkrogen, indtil vridningssikringen er godt synlig.
2. Kontrollér vridningssikring. Klembøsningen skal være til stede, må ikke være beskadiget eller brækket og skal sidde fast.
3. Mangler klembøsningen eller er den beskadiget, skal den udskiftes.

Ved lastkroge med vridningssikring via sikringsplade:

Sikringsplade

1. Vip lastkrogen, indtil vridningssikringen er godt synlig.
2. Kontrollér vridningssikring. Sikringspladen skal være til stede, må ikke være beskadiget og skal sidde fast.
3. Mangler sikringspladen eller er den beskadiget, skal den udskiftes.

Kontrol af krogåbningssikring

1. Kontrollér krogåbningssikringen. Den skal være til stede, funktionsdygtig og letgående og må ikke være deformeret eller på anden måde beskadiget.
2. Mangler krogåbningssikringen, er den beskadiget eller funktionerer den ikke rigtigt, skal den udskiftes.

Kontrol af forankringspunktstraversen

Kun ved wiretalje med drev til løftemaskineri GM 800 til GM 3000 med iskæring 2/1 eller 4/1

Ved en wiretalje med drev til løftemaskineri GM 800 til GM 3000 er forankringspunktstraversen monteret på lejebøsninger med bolte og spændelåse.

Bolt med
spændelåsBolt med
spændelås

1. Kontrollér fastgørelsen. Forankringspunktstraversen skal være fastgjort sikkert, og alle bolte skal være sikret med spændelåse.
2. Kontrollér forankringspunktstraversen.

Boringerne og den nederste åbning må ikke have revner eller være beskadiget på anden måde.

1. Kontrollér lejebøsningerne for beskadigelse. Lejebøsningerne må ikke have revner eller være beskadiget på anden måde.
2. Hvis komponenter mangler eller er beskadigede: Udskift komponenter.

Se „Udskiftning af forankringspunktstraversen med wirehandske og wirekile“.

Kun ved wiretalje med drev til løftemaskineri GM 5000 til GM 7000 med iskæring 2/1, 4/1 eller 6/1

Ved en wiretalje med drev til løftemaskineri GM 5000 til GM 7000 er forankringspunktstraversen monteret på lejebøsninger på sideafskærmningerne på løbekatrammen med en bolt med afdækning, der er skubbet ind fra siden.

Forankringspunkts-traversAfdækning med riflede skruer

1. Kontrollér fastgørelsen. Forankringspunktstraversen skal være fastgjort sikkert, og bolten skal være sikret med en afdækning.
2. Kontrollér forankringspunktstraversen.

Boringerne og den nederste åbning må ikke have revner eller være beskadiget på anden måde.

1. Kontrollér lejebøsningerne for beskadigelse. Lejebøsningerne må ikke have revner eller være beskadiget på anden måde.
2. Hvis komponenter mangler eller er beskadigede: Udskift komponenter.
3. Se „Udskiftning af forankringspunktstraversen med wirehandske og wirekile“

Kontrol af styrerulletraversen

Kun ved wiretalje med drev til løftemaskineri GM 800 til GM 6000 med iskæring 4/1

Ved en wiretalje med drev til løftemaskineri GM 800 til GM 6000 er styrerulletraversen monteret på lejebøsninger med bolten og spændelåse.

Bolt med
spændelåsLejebøsning

1. Kontrollér styrerulletraversen.
   Boringerne må ikke have revner eller være beskadiget på anden måde.
2. Kontrollér styrerullen.
   Den må ikke have dybe indkøringsspor eller kraftigt slid.

En præcis kontrol af styrerullen er efter behov mulig med en speciel skabelon. Kontakt hertil ABUS-service. Se »ABUS-service«.

1. Boltene og spændelåsene skal være til rådighed og være sikret.
2. Kontrollér lejebøsningerne for beskadigelse. Lejebøsningerne må ikke have revner eller være beskadiget på anden måde.
3. Hvis komponenter mangler eller er beskadigede: Udskift komponenter.

Se „Udskiftning af styrerulletraversen ved iskæring 4/1 eller 6/1“

Kun ved wiretalje med drev til løftemaskineri GM 6000 og iskæring 6/1

Ved en wiretalje med drev til løftemaskineri GM 6000 og iskæring 6/1 er de to styreruller monteret i løbekatrammen.

1. Kontrollér styrerulletraversen.
   Boringerne må ikke have revner eller være beskadiget på anden måde.
2. Kontrollér styrerullen.
   Den må ikke have dybe indkøringsspor eller kraftigt slid.
3. Kontrollér styrerulletraversens ophæng.

Ophænget skal være smurt tilstrækkelig, så styrerulletraversen kan bevæges frem og tilbage.

1. Boltene og spændelåsene skal være til rådighed og være sikret.
2. Hvis komponenter mangler eller er beskadigede: Udskift komponenter.

Se „Udskiftning af styrerulletraversen ved iskæring 4/1 eller 6/1“

Kun ved wiretalje med drev til løftemaskineri GM 7000 og iskæring 4/1

Ved wiretaljen med drevet til løftemaskineri GM 7000 og iskæring 4/1 er styrerulletraversen placeret udvendigt på løbekatrammen.

1. Kontrollér styrerulletraversen.
   Boringerne må ikke have revner eller være beskadiget på anden måde.
2. Kontrollér styrerullen.
   Den må ikke have dybe indkøringsspor eller kraftigt slid.
3. Kontrollér styrerulletraversens ophæng.

Ophænget skal være smurt tilstrækkelig, så styrerulletraversen kan bevæges frem og tilbage. Se »Styrerulletravers«.

1. Boltene og spændelåsene skal være til rådighed og være sikret.
2. Hvis komponenter mangler eller er beskadigede: Udskift komponenter.

Se „Udskiftning af styrerulletraversen ved iskæring 4/1 eller 6/1“

Kun ved wiretalje med drev til løftemaskineri GM 7000 og iskæring 6/1

Ved wiretaljen med et drev til løftemaskineri GM 7000 og en iskæring 6/1 er styrerulletraverserne monteret i løbekatrammen.

1. Kontrollér styrerulletraversen.
   Boringerne må ikke have revner eller være beskadiget på anden måde.
2. Kontrollér styrerullen.
   Den må ikke have dybe indkøringsspor eller kraftigt slid.
3. Kontrollér styrerulletraversens ophæng.

Ophænget skal være smurt tilstrækkelig, så styrerulletraversen kan bevæges frem og tilbage. Se »Styrerulletravers«.

1. Hvis komponenter mangler eller er beskadigede: Udskift komponenter.

Se „Udskiftning af styrerulletraversen ved iskæring 4/1 eller 6/1“.

Kun ved wiretalje med iskæring 4/2 og 8/2

Dette afsnit gælder kun ved en wiretalje med en iskæring 4/2 eller 8/2. I dette tilfælde er spindlen monteret i styrerulletraversen.

LejebøsningHolder

1. Kontrollér styrerulletraversen.
   Boringerne må ikke have revner eller være beskadiget på anden måde.
2. Kontrollér styrerullen.
   Den må ikke have dybe indkøringsspor eller kraftigt slid.

En præcis kontrol af styrerullen er efter behov mulig med en speciel skabelon. Kontakt hertil ABUS-service. Se »ABUS-service«.

1. Boltene og spændelåsene skal være til rådighed og være sikret.
2. Kontrollér lejebøsningerne for beskadigelse. Lejebøsningerne må ikke have revner eller være beskadiget på anden måde.
3. Hvis komponenter mangler eller er beskadigede: Udskift komponenter.

Se „Udskiftning af styrerulletraversen ved iskæring 4/2 eller 8/2“

Kun ved wiretalje med drev til løftemaskineri GM 7000 og iskæring 8/2

Ved en wiretalje med en iskæring 8/2 er der derudover monteret to styreruller i løbekatrammen.

1. Kontrollér styrerulletraversen.
   Boringerne må ikke have revner eller være beskadiget på anden måde.
2. Kontrollér styrerullen.
   Den må ikke have dybe indkøringsspor eller kraftigt slid.
3. Kontrollér styrerulletraversens ophæng.

Ophænget skal være smurt tilstrækkelig, så styrerulletraversen kan bevæges frem og tilbage.

1. Hvis komponenter mangler eller er beskadigede: Udskift komponenter.

Se „Udskiftning af styrerulletraversen ved iskæring 4/2 eller 8/2“

Kontrol af tovstyret

Kun ved wiretalje med drev til løftemaskineri GM 800, GM 1000, GM 2000 og GM 3000

1. Kontrollér tovstyret. Kunststofdelene må ikke have revner, være deformerede eller have afskrabninger, der er opstået på grund af wiren.
2. Kontrollér tovstyret for let bevægelse.
3. Kontrollér smøringen af tovstyret.
4. Hvis tovstyret er beskadiget: Udskift tovstyret. Se „Udskiftning af wire med iskæring 2/1, 4/1 eller 6/1“.

Kun ved wiretalje med drev til løftemaskineri GM 5000, GM 6000 og GM 7000

1. Kontrollér tovstyret. Kunststofdelene må ikke have revner, være deformerede eller have afskrabninger, der er opstået på grund af wiren.
2. Kontrollér tovstyret for let bevægelse.
3. Kontrollér smøringen af tovstyret.
4. Hvis tovstyret er beskadiget: Udskift tovstyret. Se „Udskiftning af wire med iskæring 2/1, 4/1 eller 6/1“.

Kun ved wiretalje med drev til løftemaskineri GM 5000 og True Vertical Lift‑løftemaskineri

1. Kontrollér tovstyret. Kunststofdelene må ikke have revner, være deformerede eller have afskrabninger, der er opstået på grund af wiren.
2. Kontrollér tovstyret for let bevægelse.
3. Kontrollér smøringen af tovstyret.
4. Hvis tovstyret er beskadiget: Udskift tovstyret. Se „Udskiftning af wire med iskæring 4/2 eller 8/2“.

Kontrol af forankringspunktet

Kun ved wiretalje med iskæring 2/1, 4/1 eller 6/1

Kontrol af wirekilen

1. Mål wirekilefremspringet (wirekilens underkant til wirehandskens underkant).
2. Mål wireklemmeafstanden (wireklemmens overkant til wirekilens underkant).
3. De målte værdier må ikke overskride værdierne i tabellen.

Konstruktions-størrelse	Maksimalt wirekilefremspring	Minimalt wirekilefremspring
GM 800	19 mm	18 mm
GM 1000	4 mm	3 mm
GM 2000	2 mm	0 mm
GM 3000	18 mm	16 mm
GM 5000	22 mm	19 mm
GM 6000	31 mm	28 mm
GM 7000	29 mm	26 mm

1. Hvis wirekilen rager for langt ud af wirehandske, eller hvis wireklemmen er for tæt på wirekilen: Udskift wirehandsken og wirekilen. Se »Udskiftning af forankringspunktstraversen med wirehandske og wirekile«.

Bemærk

Den anførte minimale wireklemmeafstand svarer altid præcist til wiretaljens wirediameter.

Kontrol af løbehjulenes diameter

Under løbende drift sliddes løbehjulenes løbeflader. Derved reduceres løbehjulenes diameter.

Blotlæggelse af løbehjulet

Bufferplade

1. Skru de selvlåsende møtrikker (4x) af.
2. Fra størrelse 160: fjern plastskiverne (4x).
3. Tag pufferpladen af.

Måling af diameter

1. Mål løbehjulets diameter på flere steder over løbehjulets bredde.

1. Diameteren må ikke være mindre end anført i tabellen.

Hvis diameteren er mindre, skal løbehjulet udskiftes. Se »Afmontering af det drevne løbehjul«.

Kontrol af sporkransslid

Kærvene i sporkransene viser sliddet på sporkransene.

Bemærk

Kontrollér først sporkransspillerummet. Hvis sporkransspillerummet er for stort, skal sporkransene kontrolleres.

Sporkrans

1. Kontrollér løbehjulenes sporkranse: Sporkransene må ikke være så slidte, at der kan ses en gennemgående spalte (i stedet for kærvene) i sporkransen. Udskift i modsat fald løbehjulene. Se »Afmontering af det drevne løbehjul«.

Kontrol af løftesikringen

Kun ved wiretalje D, DA og DB

1. Kontrollér løftesikringen for slid og beskadigelse.

Hvis løftesikringen er beskadiget, skal den udskiftes. Kontrollér i dette tilfælde for andre beskadigelser, da det kan være, at wiretaljen på katskinnen er sprunget.

1. Kontrollér med et let hammerslag, at løftesikringen sidder fast.

Hvis de riflede møtrikker på løftesikringen er løse, skal de spændes fast.

Kun ved wiretalje DQA

1. Kontrollér løftesikringen for slid og beskadigelse.

Hvis løftesikringen er beskadiget, skal den udskiftes. Kontrollér i dette tilfælde for andre beskadigelser, da det kan være, at wiretaljen på katskinnen er sprunget.

1. Kontrollér med et let hammerslag, at løftesikringen sidder fast.

Hvis de riflede skruer på løftesikringen er løse, skal de spændes fast.

Kun ved løbekat DQA og drev til løftemaskineri GM 7000

• Riflet skrue M16x35
• 300 Nm

Kontrol af sikkerhedspufferens tilstand

1. Kontrollér alle sikkerhedspuffere. Sikkerhedspufferne må ikke være porøse, klemte, skæve eller på anden måde beskadiget.
2. Kontrollér sikkerhedspufferens materiale hele vejen rundt. Der må på intet sted være revner i plastikkets overflade.
3. Tryk sikkerhedspufferne ned med en finger. De bør kunne trykkes lidt ned og være deformerbare.

1. Udskift alle sikkerhedspuffere på wiretaljen, hvis en af sikkerhedspufferne er bare lidt beskadiget. Se »Udskiftning af sikkerhedspufferne«.
2. Udskift alle sikkerhedspuffere på wiretaljen, hvis bare en af sikkerhedspufferne ikke kan trykkes ind. Se »Udskiftning af sikkerhedspufferne«.

Vedligeholdelse

Vedrører alle, der vedligeholder, reparerer eller ombygger kranen

Kranens ejer er ansvarlig for at vælge vedligeholdelsespersonalet og for, at de er rigtigt kvalificeret.

Eksempler på egnede personer:

• Personer med omfattende viden som følge af faglig uddannelse inden for maskinkonstruktion og el-systemer på kraner.
• Personer med tilstrækkelig erfaring i drift, montering og vedligeholdelse af kraner.
• Personer med omfattende viden om de pågældende tekniske regler, direktiver og sikkerhedsforskrifter, der gælder i det pågældende land.
• Personer med regelmæssig uddannelse fra ABUS.

ABUS påtager sig intet ansvar for skader på grund af vedligeholdelser, der er udført ukorrekt og af ukvalificerede personer.

ABUS anbefaler at lade ABUS-service udføre vedligeholdelsen.

Anvend kun originale ABUS-reservedele. I modsat fald bortfalder garantikravet.

Henvisninger vedrørende sikkerhed ved vedligeholdelse

Overhold følgende sikkerhedshenvisninger ved alle vedligeholdelsesarbejder på wiretaljen:

• Sluk nettilslutningsafbryderen. Sørg for at sikre afbryderen, så den ikke slås til igen utilsigtet.
• Åbn sikringsadskilleren i krankontaktorboksen. Sørg for at sikre sikringsadskilleren med en hængelås, så den ikke lukkes igen utilsigtet.
• Anvend en egnet løfteplatform og faldsikring.
• Afspær arbejdsområdet tilstrækkeligt omkring løfteplatformen.
• Afbryd yderligere kraner på den samme kranbane eller kraner over eller under kranen, der skal vedligeholdes. Sørg for at sikre afbryderen, så den ikke slås til igen utilsigtet. Andre kraner kan i modsat fald vælte løfteplatformen eller støde mod kranen, der skal vedligeholdes.
• Informér personer omkring om vedligeholdelsen.
• Arbejder på kranens el-system må kun udføres af uddannede elektrikere!
• Også når der er trykket på nødstop-knappen, er der høje spændinger på kranstyring og løbekatstyringen, som kan forårsage dødsfald.

Disse sikkerhedshenvisninger gælder specielt for wiretaljen:

• Fare for at komme i klemme!
  På løbehjulene, på wiretromlen og styrerullen kan fingre komme i klemme, når wiretaljen udfører utilsigtede bevægelser eller der arbejdes uagtsomt.
  Sørg for at sikre wiretaljen. Arbejd omhyggeligt!

Udskiftning af wire med iskæring 2/1, 4/1 eller 6/1

Hvis wiren er beskadiget eller har flere trådbrud end tilladt (se „Kontrol af wire“), skal den udskiftes.

Hvis tovstyret er beskadiget (se „Kontrol af tovstyret“), skal det udskiftes.

Wiren og tovstyret er sliddele, der belastes kraftigt af lasten. Under driften slider de hinanden ned. Derfor skal wiren og tovstyret altid udskiftes sammen.

Wiren er en speciel hejsewire med en meget høj brudstyrke. Den når en betydeligt højere levetid end en normal wire. Anvend derfor kun originale wirer fra ABUS.

Hvis wirekilen eller wirehandsken beskadiget (se „Udskiftning af forankringspunktstraversen med wirehandske og wirekile“), skal de udskiftes. De udskiftes oftest, når wiren og tovstyret også udskiftes.

Disse sikkerhedshenvisninger gælder specielt for wireudskiftningen:

• Afspær en stor arbejdsflade under wiretaljen.
• Rengør gulvet groft.

Det reducerer tilsmudsningen af den nye wire.

• Sakseplatform med tilstrækkeligt areal til nedlægning af underblokken.

Det er udelukkende muligt ved en iskæring 2/1 og 4/1.

Overhold løfteplatformens løftekapacitet!

• Hvis der ikke findes en afrulningsanordning, er der brug for tilstrækkelig fri flade.
• Positionér en skrotcontainer eller lignende beholder til det gamle wire umiddelbart i nærheden af løfteplatformen og underblokken.
• Fra en wirediameter over 11 mm bør man være to om at gennemføre wireudskiftningen.

Forberedelse af wireudskiftningen

1. Kør lastkrogen under det nederste endestopafbryderområde.
2. Mål og notér lastkrogens position.

Derved kan indstillingen af hejseendestopafbryderen efter wireudskiftningen bortfalde i mange tilfælde.

Kun ved ABUS elsystem 3 med kontaktorstyring eller ABULiner

Afmontering af hejseendestopafbryderen

For at wiren kan rulles motordrevet af wiretromlen, skal hejseendestopafbryderen afmonteres. Ellers stopper wiretromlen på den laveste krogstilling.

HejseendestopafbryderTap på wiretromlen

1. Åbn huset på hejseendestopafbryderen.
2. Skru skruerne (2x) ud.
3. Træk hejseendestopafbryderen af.
4. Lad hejseendestopafbryderens aksel være i positionen, og drej den ikke.

Derved kan indstillingen af hejseendestopafbryderen efter udskiftningen af wiren bortfalde i mange tilfælde.

1. Sørg for at sikre hejseendestopafbryderen, så den ikke falder ned eller hænger på tilslutningsledningerne.

Afmontering af forankringspunktet

Wireklemme

1. Løsn wireklemmen.
2. Træk wireklemmen af wirens ende.

Kun ved udskiftning af wirehandsken med wirekile

Hvis wirehandsken eller wirekilen er beskadiget, skal de udskiftes.

Efterfølgende vises afmonteringen af wirehandsken på en forankringspunktstravers ved et drev til løftemaskineri GM 800 til GM 3000. Afmonteringen på en forankringspunktstravers ved et drev til løftemaskineri GM 5000 til GM 7000 adskiller sig ikke væsentligt herfra.

Afmontering af wirehandsken

SpindelRiflet skrue

1. Løsn den riflede skrue M6x12.
2. Skub holderen af spindlen.

SpindelRiflet skrue

1. Træk spindlen ud af forankringspunktstraversen og wirehandsken.
2. Træk wirehandsken ud af forankringspunktstraversen.

WirekileWirehandske

1. Slå wirekilen ud af wirehandsken, og tag den ud.

Hvis wirekilen sidder fast:

1. Afmontér wirehandsken.
2. Drej wirehandsken, og slå wirekilen ud oppefra.

På den måde er det nemmere at slå wirekilen ud af wirehandsken.

Wirehandske

1. Skub wirens ende ud af wirehandsken.

Wirehandske

1. Træk wiren ud af wirehandsken.

Udtrækning af wiren fra underblokken

Wirebeskyttelsen i underblokken beskadiges, hvis wiren trækkes hurtigt ud af underblokken langs wirebeskyttelsen. Hvis wirebeskyttelsen skal anvendes igen, skal wirebeskyttelsen afmonteres forinden.

ABUS anbefaler også at udskifte wirebeskyttelsen sammen med wiren.

På alle åbninger på underblokken:

SkruetrækkerKrogblokkappe

1. Skub en skruetrækker ind mellem wirebeskyttelsen og krogblokkappen som vist på billedet.
2. Åbn krogene til venstre og højre i wirebeskyttelsen samtidigt med skruetrækkeren.
3. Træk wirebeskyttelsen (2x) fra hinanden, og tag den ud af underblokken.

1. Læg underblokken på.
2. Træk wiren ud af underblokken.

Afmontering af tovstyret

Gevindskærende skrue

1. Lad wiren køre motordrevet af wiretromlen.

Nogle wireviklinger bør stadig blive på wiretromlen.

1. Skru medbringeren af.

1. Skub medbringeren sidelæns af wireføringsringen.

• Wireføringsringen kan nu drejes frit på wiretromlen.

Kun ved GM 800, GM 1000, GM 2000 og GM 3000

Ved et drev til løftemaskineri i størrelsen GM 800 til GM 3000 består tovstyret af en wirespændering med wireføringsring og et forbindelsesstykke.

SekskantskrueForbindelsesstykke

1. Drej wireføringsringen, så der er god adgang til skruerne (4x) (f.eks. opad).
2. Løsn skruerne (4x).
3. Tag forbindelsesstykket af, og før det af wiren.

WiretromleMellemstykke

1. Udvid wireføringsringen, og træk den ind og af wiretromlen.

MellemstykkeWirespændering

1. Løsn trækfjederen fra wirespænderingen.
2. Udvid wirespænderingen, og træk den ind og af wiretromlen.

1. Tovstyret er nu afmonteret. Wiren ligger løst på wiretromlen.

Kun ved GM 5000, GM 6000 og GM 7000

Ved et drev til løftemaskineri i størrelsen GM 5000 til GM 7000 består tovstyret af en wireføringsring med spændeelementer

Spændeelement

1. Træk fjederstikket ud af spændeelementerne på wireføringsringen.

WireføringsringSpændeelement

1. Åbn og løsn spændehåndtaget på spændeelementet på wireføringsringen.

WiretromleSpændeelement

1. Træk wireføringsringen med spændeelementer af wiretromlen.

Tag wiren af wiretromlen

WiretromleEndeklemmer

1. Lad wiren køre motordrevet af wiretromlen.
2. Løsn endeklemmerne.
3. Tag wiren komplet af wiretromlen.

Rengøring og smøring af wiretromlen

1. Rengør wiretromlen.

1. Smør wiretromlen fra starten cirka til 8./10. vinding.
2. Smør wiretromlen bag den sidste vinding.

Smøremiddel: „Molykote PG-75“. . For detaljer, se „Smøremidler“.

1. Smør wiretromlen bag den 8./10. vinding indtil den sidste vinding.

Smøremiddel: „Chainlife S“. . For detaljer, se „Smøremidler“.

Fastgørelse af wiren på wiretromlen

WiretromleCylinderskrue

1. Rul wiren ud uden snoninger.
2. Rengør endeklemmernes cylinderskruer grundigt.

Cylinderskruerne blev forinden skruet fast med en skruesikringsbelægning eller et skruesikringsmiddel. Resterne skal fjernes fuldstændigt, før cylinderskruen må anvendes igen.

Både skruesikringsbelægning og skruesikringsmiddel må kun anvendes en gang.

1. Skub wiren så langt ind under endeklemmerne, at den fremspringende wire er ca. 30 mm.
2. Skru endeklemmerne fast med en cylinderskue, og fastgør dem med skruesikringsmiddel (middelfast).

1. Træk wiren stram, og stram den motordrevet 6 til 8 omdrejninger, og rul den op på wiretromlen uden snoninger.

Forberedelse af tovstyr

Ved tovstyret til en GM 5000 til GM 7000 skal spændeelementerne fastgøres på wireføringsringen.

Ved et tovstyr til en GM 800 til GM 3000 er en formontering ikke nødvendig. I dette tilfælde kan dette afsnit springes over.

Kun ved wiretalje med drev til løftemaskineri GM 5000 og GM 6000

Ved tovstyret til en wiretalje med drev til løftemaskineri GM 5000 eller GM 6000 sættes spændeelementerne på wireføringsringen i låsehager. Ringhovedboltene til at spænde wireføringsringen befinder sig foroven på spændeelementerne.

RinghovedboltWireføringsring

1. Sæt spændeelementerne (2x) med ringhovedboltene i de første låsehager på wireføringsringen.
2. Smør wireføringsringens not indefra med fedt.

Smøremiddel: „Molykote PG-75“. For detaljer, se „Smøremidler“.

Kun ved wiretalje med drev til løftemaskineri GM 7000

Ved tovstyret til en wiretalje med drev til løftemaskineri GM 7000 fastgøres spændeelementerne på wireføringsringen med en bolt og en spændelås. Ringhovedboltene til at spænde wireføringsringen befinder sig forneden på spændeelementerne.

SpændeelementerBolt

1. Skub bolten gennem spændeelementerne og wireføringsringen.

SpændelåsBolt

1. Skub spændelåsen på bolten.
2. Smør wireføringsringens not indefra med fedt.

Smøremiddel: „Molykote PG-75“. For detaljer, se „Smøremidler“.

Montering af tovstyret

Kun ved GM 800, GM 1000, GM 2000 og GM 3000

Ved et drev til løftemaskineri i størrelsen GM 800 til GM 3000 består tovstyret af en wirespændering med wireføringsring og et forbindelsesstykke.

Mellemstykke

1. Drej wirespænderingen, så mellemstykket vender i retning af løftegearet.
2. Udvid wirespænderingen, og før den over wiren på wiretromlen.

MellemstykkeWirespændering

1. Sæt trækfjederen i en af hvilepositionerne, så wirespænderingen ligger fast på wiren, men dog stadig kan drejes frit.

WiretromleMellemstykke

1. Smør wireføringsringens not indefra med fedt.

Smøremiddel: „Molykote PG-75“. For detaljer, se „Smøremidler“.

1. Udvid wireføringsringen, og skub den over wiretromlen.
2. Læg wireføringsring med noten i mellemstykket på wirespænderingen.
3. Læg wireføringsringen med gevindsegmenterne i wiretromlens fri del.
4. Kontrollér, at wireføringsringens to ender ligger i den samme rille på wiretromlen.

Wireføringsringens ender må ikke stå forskudt til siden.

Gevindskærende skrueForbindelsesstykke

1. Før forbindelsesstykket på wiren.
2. Skub forbindelsesstykket op, og læg det på wireføringsringen.
3. Skru forbindelsesstykket fast med gevindskærende skruer M6x16 (4x). 5 Nm.

Fastgør i den forbindelse først de øverste skruer, der ikke sidder i langhullet.

Kun ved GM 5000, GM 6000 og GM 7000

Ved et drev til løftemaskineri i størrelsen GM 5000 til GM 7000 består tovstyret af en wireføringsring med spændeelementer

WiretromleSpændeelement

1. Træk wireføringsringen med spændeelementer på wiretromlen.
2. Positionér wiren mellem spændeelementerne.
3. Kontrollér, at wireføringsringens to ender ligger i den samme rille på wiretromlen.

Wireføringsringens ender må ikke stå forskudt til siden.

WireføringsringSpændeelement

1. Sæt spændehåndtaget på spændeelementerne i wireføringsringen, og luk det.

Om nødvendigt:

1. Åbn spændehåndtaget igen, og indstil wireføringsringen med ringhovedboltene, så wireføringsringen ligger fast på wiren, kan endnu kan drejes frit.

Spændeelement

1. Skub fjederstikket ind i spændeelementernes spændehåndtag.

Montering af medbringeren

1. Sæt medbringeren på tromlekabinettet, og skub den sidelæns ind i wireføringsringen.

Gevindskærende skrue

1. Skru medbringeren fast med en gevindskærende skrue M6x16. 5 Nm.

Iskæring af wiren

Iskæring 2/1Iskæring 4/1

1. Ved iskæring 2/1: Træk wiren gennem underblokken og af wiretromlen uden snoninger.
2. Ved iskæring 4/1: Træk wiren gennem underblokken, gennem styrerulle og igen gennem underblokken og af wiretromlen uden snoninger.
3. Ved iskæring 6/1: Træk wiren gennem underblokken, gennem styrerullen og igen gennem underblokken, gennem styrerullen og igen gennem underblokken og af wiretromlen uden snoninger.

Montering af forankringspunktet

Kun ved udskiftning af wirehandsken med wirekile

Efterfølgende vises monteringen af wirehandsken på en forankringspunktstravers ved et drev til løftemaskineri GM 800 til GM 3000. Monteringen på en forankringspunktstravers ved et drev til løftemaskineri GM 5000 til GM 7000 adskiller sig ikke væsentligt herfra.

Montering af wirehandsken

SpindelForankringspunktstravers

1. Skub wirehandsken ind i forankringspunktstraversen.

Vær opmærksom på markeringen på forankringspunktstraversen.

1. Skub spindlen gennem forankringspunktstraversen og wirehandsken.

Pilen på spindlen skal vende nedad!

SpindelRiflet skrue

1. Skub holderen på spindlen.

Holderen skal kunne skubbes ind i spindlens not uden spænding.

Spindlen må ikke have forspændinger!

1. Skru holderen fast med en riflet skrue M6x12. 19 Nm.

Wirehandske

1. Kontrollér smøringen af wirehandsken, og smør den evt.

Smøremiddel „Højtemperaturpasta PBC 1574“. For detaljer, se „Smøremidler“.

1. Skub wirens ende nedefra ind i wirehandsken.

Wirehandske

1. Skub wirens ende oppefra ind i wirehandsken, så der dannes løkken.

Wirens ende står forneden ca. 150 mm ud af wirehandsken.

WirekileWirehandske

1. Læg wirekilen i løkken.

WirekileWirehandske

1. Træk i wiren med et ryk.

• Wirekilen glider ind i wirehandsken, og wiren er klemt fast.

Wireklemme

1. Skub wireklemmen over wirens ende.

Wireklemmen skal monteres under wirehandsken med målet fra nedenstående tabel afhængigt af konstruktionsstørrelsen og wiretykkelsen:

1. Skru wireklemmen fast.

Montering af wirebeskyttelsen på underblokken

På alle åbninger på underblokken:

Forbindelsesprofil

1. Hold wirebeskyttelsen op mod wiren som på billedet.
2. Skub wirebeskyttelsen med den forreste gaffeldeling ned langs wiren, og bring i den forbindelse dens bageste ende ind under forbindelsesprofilen.

WirebeskyttelseKrogblokkappe

1. Tryk først wirebeskyttelsen ind i krogblokkappen på siden med den korte laske.
2. Tryk derefter wirebeskyttelsen ind i krogblokkappen på siden med den lange laske.

Wirebeskyttelse

1. Sæt den anden wirebeskyttelse forneden ind i forbindelsesprofilen.
2. Skub wirebeskyttelsen ned bag forbindelsesprofilen, og bring den op til wiren.
3. Tryk først wirebeskyttelsen ind i krogblokkappen på siden med den korte laske.
4. Tryk derefter wirebeskyttelsen ind i krogblokkappen på siden med den lange laske.

1. Bring wirebeskyttelserne (2x) ind i hinanden med laskerne, og tryk dem sammen.

• Der kan høres en smækkende lyd.

Afslutning af wireudskiftningen

1. Vikl wiren motordrevet komplet op.

Kun ved ABUS elsystem 3 med kontaktorstyring eller ABULiner

Montering af hejseendestopafbryderen

1. Kør lastkrogen til positionen, der blev noteret forinden.

AkselLejeflange

1. Åbn husdækslet på huset til hejsestopkontakten på wiretromlen.
2. Drej gearendestopafbryderens aksel, så den stemmer overens med langhullet i wiretromlens lejeflange.

Kunststofskruer B6,3x25

1. Sæt gearendestopafbryderen med akslen ind i langhullet på lejeflangen, og før den på begge stifter.
2. Skru gearendestopafbryderen fast med kunststofskruer B6,3x25. 3 Nm.

Tilslut hejseendestopafbryderen

1. Sæt tilslutningsledningens stik på knastafbryderprintkortet.
2. Luk stikhusdækslet.

Når koblingspunkterne er forskudt:

Normalt kan indstillingen af hejseendestopafbryderen efter udskiftningen af wiren bortfalde i mange tilfælde, da lastkrogens position blev målt forinden og derefter startet igen. I særlige tilfælde (f.eks. når wiren var kraftigt beskadiget eller rullet forkert op på wiretromlen) kan det være, at koblingspunkterne skal indstilles igen.

1. Indstil koblingspunkterne for løftebegrænseren forneden, løftebegrænseren foroven og backup-begrænseren igen.

Ved ABUS elsystem 3 med kontaktorstyring: Se produkthåndbogen „ABUS-gearendestopafbryder“.

Ved ABUS elsystem 3 med ABULiner: Se produkthåndbogen „Frekvensomretter-styring for hejsehastigheden ved ABUS elsystem 3“

Kontrol af wirekilefremspringet

1. Anhug lasten på lastkrogen i henhold til følgende tabel, løft den, og belast på den måde wiren.

Angivelserne i tabellen er vejledende værdier, der skal overholdes med en tolerance på ±20 %.

Vær opmærksom på wiretaljens maksimale løftekapacitet, og overskrid den ikke!

1. Mål og kontrollér wirekilefremspringet, om målene, der er anført i tabellen, overholdes.

Udskiftning af wire med iskæring 4/2 eller 8/2

Hvis wiren er beskadiget eller har flere trådbrud end tilladt (se „Kontrol af wire“), skal den udskiftes.

Hvis tovstyret er beskadiget (se „Kontrol af tovstyret“), skal det udskiftes.

Wiren og tovstyret er sliddele, der belastes kraftigt af lasten. Under driften slider de hinanden ned. Derfor skal wiren og tovstyret altid udskiftes sammen.

Wiren er en speciel hejsewire med en meget høj brudstyrke. Den når en betydeligt højere levetid end en normal wire. Anvend derfor kun originale wirer fra ABUS.

Disse sikkerhedshenvisninger gælder specielt for wireudskiftningen:

• Afspær en stor arbejdsflade under wiretaljen.
• Rengør gulvet groft.

Det reducerer tilsmudsningen af den nye wire.

• Sakseplatform med tilstrækkeligt areal til nedlægning af underblokken.

Overhold løfteplatformens løftekapacitet!

• Hvis der ikke findes en afrulningsanordning, er der brug for tilstrækkelig fri flade.
• Positionér en skrotcontainer eller lignende beholder til det gamle wire umiddelbart i nærheden af løfteplatformen og underblokken.
• Fra en wirediameter over 11 mm bør man være to om at gennemføre wireudskiftningen.

Forberedelse af wireudskiftningen

1. Kør lastkrogen under det nederste endestopafbryderområde.
2. Mål og notér lastkrogens position.

Derved kan indstillingen af hejseendestopafbryderen efter wireudskiftningen bortfalde i mange tilfælde.

Kun ved ABUS elsystem 3 med kontaktorstyring eller ABULiner

Afmontering af hejseendestopafbryderen

For at wiren kan rulles motordrevet af wiretromlen, skal hejseendestopafbryderen afmonteres. Ellers stopper wiretromlen på den laveste krogstilling.

HejseendestopafbryderTap på wiretromlen

1. Åbn huset på hejseendestopafbryderen.
2. Skru skruerne (2x) ud.
3. Træk hejseendestopafbryderen af.
4. Lad hejseendestopafbryderens aksel være i positionen, og drej den ikke.

Derved kan indstillingen af hejseendestopafbryderen efter udskiftningen af wiren bortfalde i mange tilfælde.

1. Sørg for at sikre hejseendestopafbryderen, så den ikke falder ned eller hænger på tilslutningsledningerne.

Afmontering af styrerullen

Ved iskæringen 4/2 og 8/2 er begge wirens forankringspunkter på wiretromlen. For at udskifte wiren skal styrerulle først afmonteres på løbekatrammens side for derefter at rulle wiren af wiretromlen.

Riflet skrue

1. Løsn de riflede skruer på holderen.

Holder

1. Træk holderen af spindlen.

StyrerulletraversSpindel

1. Træk spindlen ud af styrerulletraversen og styrerullen.
2. Træk styrerullen ud af styrerulletraversen.

Afmontering af tovstyret

1. Lad wiren køre motordrevet af wiretromlen.

Nogle wireviklinger bør stadig blive på wiretromlen.

På begge sider af wiretromlen:

Gevindskærende skrue

1. Skru medbringeren af.

Wireføringsring

1. Skub medbringeren sidelæns af wireføringsringen.

• Wireføringsringen kan nu drejes frit på wiretromlen.

Kun ved wiretalje med drev til løftemaskineri GM 5000

Ved en wiretalje med drev til løftemaskineri GM 5000 består tovstyret af en plade, føringselementer, kantbeskyttelse og trækfjedre.

KantbeskyttelseLåsehage

1. Løsn trækfjedrene fra låsehagerne.

Kantbeskyttelse A

1. Træk kantbeskyttelse A og B fra hinanden.
2. Træk tovstyret af wiretromlen.

Kun ved wiretalje med drev til løftemaskineri GM 7000

Ved en wiretalje med drev til løftemaskineri GM 7000 består tovstyret af en wireføringsring med spændeelementer

Spændeelement

1. Træk fjederstikket ud af spændeelementerne på wireføringsringen.

WireføringsringSpændeelement

1. Åbn og løsn spændehåndtaget på spændeelementet på wireføringsringen.

WiretromleSpændeelement

1. Træk wireføringsringen med spændeelementer af wiretromlen.

Tag wiren af wiretromlen

På begge sider af wiretromlen:

CylinderskrueWiretromle

1. Lad wiren køre motordrevet af wiretromlen.
2. Løsn endeklemmerne.
3. Tag wiren komplet af wiretromlen.

Udtrækning af wiren fra underblokken

Wirebeskyttelsen i underblokken beskadiges, hvis wiren trækkes hurtigt ud af underblokken langs wirebeskyttelsen. Hvis wirebeskyttelsen skal anvendes igen, skal wirebeskyttelsen afmonteres forinden.

ABUS anbefaler også at udskifte wirebeskyttelsen sammen med wiren.

På alle åbninger på underblokken:

SkruetrækkerKrogblokkappe

1. Skub en skruetrækker ind mellem wirebeskyttelsen og krogblokkappen som vist på billedet.
2. Åbn krogene til venstre og højre i wirebeskyttelsen samtidigt med skruetrækkeren.
3. Træk wirebeskyttelsen (2x) fra hinanden, og tag den ud af underblokken.

1. Læg underblokken på.
2. Træk wiren ud af underblokken.

Rengøring og smøring af wiretromlen

1. Rengør wiretromlen.

1. Smør wiretromlen fra starten indtil cirka 8./10. vinding.
2. Smør wiretromlen i midten bag eller før den sidste vinding.

Smøremiddel: „Molykote PG-75“. For detaljer, se „Smøremidler“.

1. Smør wiretromlen på begge sider bag den 8./10. vinding indtil den sidste vinding i midten.

Smøremiddel: „Chainlife S“. For detaljer, se „Smøremidler“.

Iskæring af wiren

Bemærk

Wiren er rullet specielt op. Ved afrulningen af wiren skal man sørge for, at wiren rulles ensartet af, så wirens markering senere ligger i midten i rillen på styrerullen, og wiren rulles ensartet op på wiretromlen.

Wirens ende

1. Rul wiren ensartet af uden snoninger.

Wirens ende

1. Træk begge ender af wiren gennem underblokken uden snoninger.

1. Ved iskæring 4/2: Træk wiren gennem underblokken uden snoninger.
2. Ved iskæring 8/2: Træk wiren gennem de midterste trisser på underblokken, gennem trisserne på overblokken og igen gennem de udvendige trisser på underblokken uden snoninger.

Fastgørelse af wiren på wiretromlen

På begge sider af wiretromlen:

CylinderskrueWiretromle

1. Rul wiren ud uden snoninger.
2. Rengør endeklemmernes cylinderskruer grundigt.

Cylinderskruerne blev forinden skruet fast med en skruesikringsbelægning eller et skruesikringsmiddel. Resterne skal fjernes fuldstændigt, før cylinderskruen må anvendes igen.

Både skruesikringsbelægning og skruesikringsmiddel må kun anvendes en gang.

1. Skub wiren så langt ind under endeklemmerne, at den fremspringende wire er ca. 30 mm.
2. Skru endeklemmerne fast med en cylinderskue, og fastgør dem med skruesikringsmiddel (middelfast).

1. Træk wiren stram, og stram den motordrevet 6 til 8 omdrejninger, og rul den op på wiretromlen uden snoninger.

Forberedelse af tovstyr

Kun ved wiretalje med drev til løftemaskineri GM 5000

Ved en wiretalje med drev til løftemaskineri GM 5000 består tovstyret af en plade.

Der skal monteres et tovstyr til den venstre side og et tovstyr til den højre side. Boringen til medbringeren skal være på den rigtige side.

1. Vær opmærksom på boringerne til medbringeren.

1. Tryk føringselementerne ind i tovstyret.

Hagerne på føringselementerne skal gå i indgreb og sidde fast!

Tovstyr

1. Skru medbringeradapteren på begge tovstyr udefra. 1,5 Nm.

Føringselementerne skal vende med den tykke side indad.

På begge sider af tovstyret:

Af hensyn til identifikationen er kantbeskyttelsen markeret med bogstaverne A og B.

Kantbeskyttelse A

1. Skub kantbeskyttelse A på tovstyret, og lad den gå i indgreb.

Medbringeradapteren skal være på siden foroven.

Kantbeskyttelse BTovstyr

1. Skub kantbeskyttelse B på den anden side af tovstyret, og lad den gå i indgreb.

Kun ved wiretalje med drev til løftemaskineri GM 7000

Ved tovstyret til en wiretalje med drev til løftemaskineri GM 7000 fastgøres spændeelementerne på wireføringsringen med en bolt og en spændelås. Ringhovedboltene til at spænde wireføringsringen befinder sig forneden på spændeelementerne.

SpændeelementerBolt

1. Skub bolten gennem spændeelementerne og wireføringsringen.

SpændelåsBolt

1. Skub spændelåsen på bolten.
2. Smør wireføringsringens not indefra med fedt.

Smøremiddel: „Molykote PG-75“. For detaljer, se „Smøremidler“.

Montering af tovstyret

8 til 10 viklinger

1. Træk wiren stram, og stram den motordrevet 8 til 10 viklinger, og rul den op på wiretromlen uden snoninger.

Kun ved wiretalje med drev til løftemaskineri GM 5000

Ved en wiretalje med drev til løftemaskineri GM 5000 består tovstyret af en plade, føringselementer, kantbeskyttelse og trækfjedre.

På begge sider af wiretromlen:

Sørg ved monteringen af tovstyret for, at der er et tovstyr til den venstre og et til den højre side.

Tovstyr

1. Skub tovstyret omkring wiretromlen.

Føringselementerne skal vende indad.

Kantbeskyttelse A

1. Positionér wiren mellem kantbeskyttelse A og B.
2. Skub kantbeskyttelse A og B sammen.

Wireføringsringens to ender skal ligge i den samme rille på wiretromlen. Wireføringsringens ender må ikke stå forskudt til siden.

Kantbeskyttelsen skal gå i indgreb i hinanden.

KantbeskyttelseLåsehage

1. Sæt trækfjedrene i de øverste og nederste låsehager på kantbeskyttelse A og B, så wireføringsringen ligger fast på wiren, men stadig kan drejes frit.

Kun ved wiretalje med drev til løftemaskineri GM 7000

Ved en wiretalje med drev til løftemaskineri GM 7000 består tovstyret af en wireføringsring med spændeelementer

På begge sider af wiretromlen:

Sørg ved monteringen af tovstyret for, at der er et tovstyr til den venstre og et til den højre side.

WiretromleSpændeelement

1. Træk wireføringsringen med spændeelementer på wiretromlen.
2. Positionér wiren mellem spændeelementerne.
3. Kontrollér, at wireføringsringens to ender ligger i den samme rille på wiretromlen.
4. Wireføringsringens ender må ikke stå forskudt til siden.

WireføringsringSpændeelement

1. Sæt spændehåndtaget på spændeelementerne i wireføringsringen, og luk det.

Om nødvendigt:

1. Åbn spændehåndtaget igen, og indstil wireføringsringen med ringhovedboltene, så wireføringsringen ligger fast på wiren, kan endnu kan drejes frit.

Spændeelement

1. Skub fjederstikket ind i spændeelementernes spændehåndtag.

Montering af medbringeren

På begge sider af wiretromlen:

Wireføringsring

1. Sæt medbringeren på tromlekabinettet, og skub den sidelæns ind i wireføringsringen.

Gevindskærende skrue

1. Skru medbringeren fast med en gevindskærende skrue M6x16. 5 Nm.

Montering af styrerullen

1. Vikl wiren motordrevet op.

Wiren må ikke vikles fuldstændigt op.

Markering

1. Læg wiren med markeringen i midten i rillen på styrerullen.

StyrerulletraversSpindel

1. Skub styrerullen med wiren ind i styrerulletraversen.
2. Skub spindlen gennem styrerullen og styrerulletraversen.

Pilen på spindlen skal vende nedad!

Holder

1. Skub holderen på spindlen.

Riflet skrue M10x20

1. Skru holderen fast med riflede skruer M10x20. 75 Nm.
2. Sørg for at sikre de riflede skruer med skruesikringslak.

Montering af wirebeskyttelsen på underblokken

På alle åbninger på underblokken:

Forbindelsesprofil

1. Hold wirebeskyttelsen op mod wiren som på billedet.
2. Skub wirebeskyttelsen med den forreste gaffeldeling ned langs wiren, og bring i den forbindelse dens bageste ende ind under forbindelsesprofilen.

WirebeskyttelseKrogblokkappe

1. Tryk først wirebeskyttelsen ind i krogblokkappen på siden med den korte laske.
2. Tryk derefter wirebeskyttelsen ind i krogblokkappen på siden med den lange laske.

Wirebeskyttelse

1. Sæt den anden wirebeskyttelse forneden ind i forbindelsesprofilen.
2. Skub wirebeskyttelsen ned bag forbindelsesprofilen, og bring den op til wiren.
3. Tryk først wirebeskyttelsen ind i krogblokkappen på siden med den korte laske.
4. Tryk derefter wirebeskyttelsen ind i krogblokkappen på siden med den lange laske.

1. Bring wirebeskyttelserne (2x) ind i hinanden med laskerne, og tryk dem sammen.

• Der kan høres en smækkende lyd.

Afslutning af wireudskiftningen

1. Vikl wiren motordrevet komplet op.

Kun ved ABUS elsystem 3 med kontaktorstyring eller ABULiner

Montering af hejseendestopafbryderen

1. Kør lastkrogen til positionen, der blev noteret forinden.

AkselLejeflange

1. Åbn husdækslet på huset til hejsestopkontakten på wiretromlen.
2. Drej gearendestopafbryderens aksel, så den stemmer overens med langhullet i wiretromlens lejeflange.

Kunststofskruer B6,3x25

1. Sæt gearendestopafbryderen med akslen ind i langhullet på lejeflangen, og før den på begge stifter.
2. Skru gearendestopafbryderen fast med kunststofskruer B6,3x25. 3 Nm.

Tilslut hejseendestopafbryderen

1. Sæt tilslutningsledningens stik på knastafbryderprintkortet.
2. Luk stikhusdækslet.

Når koblingspunkterne er forskudt:

Normalt kan indstillingen af hejseendestopafbryderen efter udskiftningen af wiren bortfalde i mange tilfælde, da lastkrogens position blev målt forinden og derefter startet igen. I særlige tilfælde (f.eks. når wiren var kraftigt beskadiget eller rullet forkert op på wiretromlen) kan det være, at koblingspunkterne skal indstilles igen.

1. Indstil koblingspunkterne for løftebegrænseren forneden, løftebegrænseren foroven og backup-begrænseren igen.

Ved ABUS elsystem 3 med kontaktorstyring: Se produkthåndbogen „ABUS-gearendestopafbryder“.

Ved ABUS elsystem 3 med ABULiner: Se produkthåndbogen „Frekvensomretter-styring for hejsehastigheden ved ABUS elsystem 3“

Udskiftning af forankringspunktstraversen med wirehandske og wirekile

Hvis forankringspunktstraversen, wirehandsken eller wirekilen er beskadiget, skal de udskiftes.

Afmontering af forankringspunktstraversen

Kun ved wiretalje med drev til løftemaskineri GM 800 til GM 3000

Ved en wiretalje med drev til løftemaskineri GM 800 til GM 3000 hænger forankringspunktstraversen på lejebøsninger og er fastgjort med bolte og spændelåse.

Spændelås

1. Træk spændelåsene (2x) af boltene.

Bolt

1. Træk boltene (2x) ud af forankringspunktstraversen.

Forankringspunktstravers

1. Løft forankringspunktstraversen af lejebøsningerne.

Kun ved wiretalje med drev til løftemaskineri GM 5000 til GM 7000

Ved en wiretalje med drev til løftemaskineri GM 5000 til GM 7000 hænger forankringspunktstraversen på lejebøsninger og er fastgjort på sideafskærmningerne på løbekatrammen med en bolt med afdækning, der skubbes ind fra siden.

Forankringspunkts-traversBolt

1. Løsn de riflede skruer på afdækningen.
2. Tag afdækningen af bolten.

Forankringspunkts-traversSideafskærmning

1. Træk bolten ud af forankringspunktstraversen og sideafskærmningerne.
2. Træk forankringspunktstraversen ud af løbekatrammen.

Afmontering af wirehandsken

Kun ved wiretalje med drev til løftemaskineri GM 800 til GM 3000

Dette afsnit gælder kun ved en wiretalje med drev til løftemaskineri GM 800 til GM 3000.

HolderRiflet skrue

1. Løsn den riflede skrue M6x12.
2. Skub holderen af spindlen.

Forankringspunkts-traversSpindel

1. Træk spindlen ud af forankringspunktstraversen og wirehandsken.
2. Træk wirehandsken ud af forankringspunktstraversen.

Kun ved wiretalje med drev til løftemaskineri GM 5000 til GM 7000

Dette afsnit gælder kun ved en wiretalje med drev til løftemaskineri GM 5000 til GM 7000.

HolderForankringspunktstravers

1. Løsn den riflede skrue M6x20 på holderen.
2. Træk holderen af spindlen.

ForankringspunktstraversSpindel

1. Træk spindlen ud af forankringspunktstraversen og wirehandsken.
2. Træk wirehandsken med wirekile og wiren ud af forankringspunktstraversen.

Afmontering af wirekilen

Wirehandske

1. Løsn de riflede møtrikker på wireklemmen.
2. Træk wireklemmen af wirens ende.

Wirekile

1. Træk wirekilen med wire ud af wirehandsken.

Montering af wirekilen

Wirekile

1. Læg wirens ende omkring wirekilen.

Wiren skal ligge plant i wirekilens rille!

1. Skub wirekilen med wire ind i wirehandsken, og træk i wirens ende med et ryk.

• Wirekilen glider i wirehandsken og klemmer wiren fast.

Wirehandske

1. Skub wireklemmen på wirens ende.

Wireklemmen skal monteres under wirehandsken med målet fra nedenstående tabel afhængigt af konstruktionsstørrelsen og wiretykkelsen:

1. Skru de riflede møtrikker på wireklemmen fast.

1. Smør wirehandsken.

Smøremiddel „Højtemperaturpasta PBC 1574“. For detaljer, se „Smøremidler“.

Smør ikke spindlen/bundbolten eller forankringspunktstraversen. Der må ikke komme smøremiddel på forankringspunktstraversen.

Montering af wirehandsken

Kun ved wiretalje med drev til løftemaskineri GM 800 til GM 3000

Dette afsnit gælder kun ved en wiretalje med drev til løftemaskineri GM 800 til GM 3000.

1. Skub wirehandsken med wirekile og wire ind i forankringspunktstraversen.

Vær opmærksom på markeringen på forankringspunktstraversen.

Forankringspunkts-traversSpindel

1. Skub spindlen gennem forankringspunktstraversen og wirehandsken.
2. Pilen på spindlen skal vende nedad!

HolderRiflet skrue

1. Kontrollér holderen for deformeringer.

Hvis holderen er deformeret, skal den udskiftes.

1. Skub holderen på spindlen.

Holderen skal kunne skubbes ind i spindlens not uden spænding.

Spindlen må ikke have forspændinger!

1. Skru holderen fast med en riflet skrue M6x12. 19 Nm.

Kun ved wiretalje med drev til løftemaskineri GM 5000 til GM 7000

Dette afsnit gælder kun ved en wiretalje med drev til løftemaskineri GM 5000 til GM 7000.

ForankringspunktstraversSpindel

1. Skub wirehandsken med wirekile og wire ind i forankringspunktstraversen.

Vær opmærksom på markeringen på forankringspunktstraversen.

1. Skub spindlen gennem forankringspunktstraversen og wirehandsken.

Pilen på spindlen skal vende nedad!

HolderForankringspunktstravers

1. Kontrollér holderen for deformeringer.

Hvis holderen er deformeret, skal den udskiftes.

1. Skub holderen på spindlen.

Holderen skal kunne skubbes ind i spindlens not uden spænding.

Spindlen må ikke have forspændinger!

1. Skru holderen fast med den riflede skrue M6x20. 19 Nm.

Montering af forankringspunktstravers

Kun ved wiretalje med drev til løftemaskineri GM 800 til GM 3000

Ved en wiretalje med drev til løftemaskineri GM 800 til GM 3000 hænger forankringspunktstraversen på lejebøsninger og er fastgjort med bolte og spændelåse.

Forankringspunktstravers

1. Sæt forankringspunktstraversen på lejebøsningerne.

Sørg i den forbindelse for, at markeringen på forankringspunktstraversen vender i retning af drevet til løftemaskineri.

Bolt

1. Skub boltene (2x) ind i forankringspunktstraversen.

Spændelås

1. Skub spændelåsene (2x) på boltene.
2. Anhug lasten på lastkrogen i henhold til følgende tabel, løft den, og belast på den måde wiren.

Konstruktions-størrelse	Iskæring 2/1	Iskæring 4/1
GM 800	800 kg	1600 kg
GM 1000	1250 kg	2500 kg
GM 2000	1600 kg	3200 kg
GM 3000	2000 kg	4000 kg

Angivelserne i tabellen er vejledende værdier, der skal overholdes med en tolerance på ±20 %.

Bemærk

Vær opmærksom på wiretaljens maksimale løftekapacitet, og overskrid den ikke!

Kun ved wiretalje med drev til løftemaskineri GM 5000 til GM 7000

Ved en wiretalje med drev til løftemaskineri GM 5000 til GM 7000 hænger forankringspunktstraversen på lejebøsninger og er fastgjort på sideafskærmningerne på løbekatrammen med en bolt med afdækning, der skubbes ind fra siden.

ForankringspunktstraversSideafskærmning

1. Skub forankringspunktstraversen mellem sideafskærmningerne på løbekatrammen.
2. Skub bolten gennem sideafskærmningerne og forankringspunktstraversen.

ForankringspunktstraversBolt

1. Skru afdækningen fast på bolten med riflede skruer (2x).

Konstruktions-størrelse	Riflet skrue	Tilspændings-moment
GM 5000	M6x12	19 Nm
GM 6000	M6x12	19 Nm
GM 7000	M8x16	42 Nm

1. Anhug lasten på lastkrogen i henhold til følgende tabel, løft den, og belast på den måde wiren.

Konstruktions-størrelse	Iskæring 2/1	Iskæring 4/1	Iskæring 6/1
GM 5000	4000 kg	8000 kg	-
GM 6000	6300 kg	12500 kg	20000 kg
GM 7000	8000 kg	16000 kg	25000 kg

Angivelserne i tabellen er vejledende værdier, der skal overholdes med en tolerance på ±20 %.

Bemærk

Vær opmærksom på wiretaljens maksimale løftekapacitet, og overskrid den ikke!

Kontrol af wirekilefremspringet

1. Mål og kontrollér wirekilefremspringet, om målene, der er anført i tabellen, overholdes.

Udskiftning af styrerulletraversen ved iskæring 4/1 eller 6/1

Hvis styrerulletraversen er beskadiget, skal den udskiftes.

Afmontering af styrerulletraversen

Kun ved wiretalje med drev til løftemaskineri GM 800 til GM 6000 med iskæring 4/1

Ved en wiretalje med drev til løftemaskineri GM 800 til GM 6000 hænger styrerulletraversen på lejebøsninger og er fastgjort med bolte og spændelåse.

Spændelås

1. Træk spændelåsene af boltene.

Bolt

1. Træk bolten (2x) ud af styrerulletraversen.

Styrerulletravers

1. Løft styrerulletraversen af lejebøsningerne.

Kun ved wiretalje med drev til løftemaskineri GM 7000 og iskæring 4/1

Ved en wiretalje med drev til løftemaskineri GM 7000 og en iskæring 4/1 er styrerulletraversen monteret udvendigt på løbekatrammen.

På begge sider:

Spændelås

1. Træk spændelåsen af bolten.

SikringspladeBolt

1. Træk bolten ud af sikringspladen og sidevæggen.

Sidevæg

1. Træk sikringspladen ud.

Sidevæg

1. Løft styrerulletraversen ud af sidevæggene.

Kun ved wiretalje med drev til løftemaskineri GM 7000 og iskæring 6/1

Ved en wiretalje med drev til løftemaskineri GM 7000 er styrerulletraversen monteret i løbekatrammen.

Plade

1. Løsn de riflede skruer M10x16 (4x) på pladen.
2. Løft pladen af løbekatrammen.

1. Løft styrerulletraversen ud af løbekatrammen.

1. Løft den anden styrerulletravers ud af løbekatrammen.

Afmontering af styrerullen

Kun ved wiretalje med drev til løftemaskineri GM 800 til GM 6000 med iskæring 4/1

Ved en wiretalje med drev til løftemaskineri GM 800 til GM 6000 og en iskæring 4/1 er styrerullen fastgjort på styrerulletraversen med en bolt med afdækning.

AfdækningRiflet skrue

1. Løsn de riflede skruer (2x) på afdækningen.
2. Tag afdækningen af styrerulletraversen.

BoltStyrerulletravers

1. Træk bolten ud af styrerulletraversen og styrerullen.
2. Træk styrerullen ud af styrerulletraversen.

Kun ved wiretalje med drev til løftemaskineri GM 7000

Ved en wiretalje med drev til løftemaskineri GM 7000 er styrerullen fastgjort på styrerulletraversen med en bolt med afdækning.

Riflet skrue

1. Løsn de riflede skruer (2x) på afdækningen.
2. Tag afdækningen af styrerulletraversen.

StyrerulletraversBolt

1. Træk bolten ud af styrerulletraversen og styrerullen.
2. Træk styrerullen ud af styrerulletraversen.

Kun ved wiretalje med drev til løftemaskineri GM 6000 og iskæring 6/1

Ved en wiretalje med et drev til løftemaskineri GM 6000 og en iskæring 6/1 er styrerulletraverserne svejset sammen med løbekatrammen. Derfor kan kun styrerullerne selv udskiftes.

1. Træk spændelåsen (2x) af boltene (2x).

TraversKappe

1. Træk bolten ud af traversen og kappen.

1. Løft kappen af styrerullen.

AfdækningRiflet skrue M8x16

1. Løsn de riflede skruer M18x16 (4x) på afdækningen.

De udvendige riflede skruer kan løsnes fuldstændigt. De indvendige riflede skruer skal skrues løst på afdækningen, da afdækningen er skruet fast på bolten.

Styrerulle

1. Løft styrerullen ud af traversen.

1. Læg styrerullen på et lige underlag med bolten nedad.
2. Løsn de riflede skruer M8x16 (2x) på afdækningen fuldstændigt.

Afdækning

1. Løft afdækningen af bolten.

Bolt

1. Løft styrerullen af bolten.
2. Gå frem på samme måde ved den anden styrerulle.

Montering af styrerullen

Kun ved wiretalje med drev til løftemaskineri GM 800 til GM 6000 med iskæring 4/1

Styrerulletravers

1. Skub styrerullen ind i styrerulletraversen.

BoltStyrerulletravers

1. Skub bolten gennem styrerulletraversen og styrerullen.

AfdækningRiflet skrue

1. Skru afdækningen fast på bolten med riflede skruer (2x) fra den anden side.

Konstruktions-størrelse	Riflet skrue	Tilspændings-moment
GM 800	M6x12	19 Nm
GM 1000	M6x12	19 Nm
GM 2000	M8x16	42 Nm
GM 3000	M10x20	75 Nm
GM 5000	M10x20	75 Nm
GM 6000	M10x20	75 Nm

Kun ved wiretalje med drev til løftemaskineri GM 7000

StyrerulletraversBolt

1. Skub styrerullen ind i styrerulletraversen.
2. Smør bolten, og skub den gennem styrerulletraversen og styrerullen.

Smøremiddel „Højtemperaturpasta PBC 1574“. For detaljer, se „Smøremidler“.

Riflet skrue

1. Skru afdækningen fast på bolten med de riflede skruer M10x20. 75 Nm.

Kun ved wiretalje med drev til løftemaskineri GM 6000 og iskæring 6/1

Ved en wiretalje med et drev til løftemaskineri GM 6000 og en iskæring 6/1 er styrerulletraverserne svejset sammen med løbekatrammen. Derfor kan kun styrerullerne selv udskiftes.

Forberedelse af styrerullen

Ved begge styreruller:

Bolt

1. Stil boltene på et lige underlag.
2. Smør boltene.

Smøremiddel „Højtemperaturpasta PBC 1574“ for detaljer, se „Smøremidler“.

1. Skub styrerullen på bolten.

Afdækning

1. Skub afdækningen på bolten.

1. Skru afdækningen løst fast med riflede skruer M8x16 (2x).

Montering af styrerullen

Styrerulle

1. Løft styrerullen ind i traversen.

Afdækningen skal være foran traversens ophæng.

Riflet skrue M8x16Styrerulle

1. Skru afdækningen fast på traversen med riflede skruer M8x16 (2x). 42 Nm.
2. Skru de riflede skruer M8x16 (2x) fast på afdækningen. 42 Nm.

Kappe

1. Sæt kappen på styrerullen.

TraversKappe

1. Skub boltene (2x) gennem traversen og kappen.

Bolt

1. Skub spændelåsene (2x) på boltene.
2. Gå frem på samme måde ved den anden styrerulle.

Montering af styrerulletraversen

Kun ved wiretalje med drev til løftemaskineri GM 800 til GM 6000 med iskæring 4/1

Ved en wiretalje med drev til løftemaskineri GM 800 til GM 6000 hænger styrerulletraversen på lejebøsninger og er fastgjort med bolte og spændelåse.

Styrerulletravers

1. Sæt styrerulletraversen på lejebøsningerne.

Sørg i den forbindelse for, at styrerullen vender i retning af drevet til løftemaskineri.

Bolt

1. Skub boltene (2x) ind i styrerulletraversen.

Spændelås

1. Skub spændelåsen (2x) på boltene.

Kun ved wiretalje med drev til løftemaskineri GM 7000 med iskæring 4/1

Ved en wiretalje med drev til løftemaskineri GM 7000 og en iskæring 4/1 er styrerulletraversen monteret udvendigt på løbekatrammen.

BoltStyrerulletravers

1. Smør sidevæggens støtteflade.

Smøremiddel „OKS 511-Gleitlack“. For detaljer, se „Smøremidler“.

1. Lad glidelakken tørre i 30 minutter!
2. Smør sidevæggens støtteflade igen.

Smøremiddel „Højtemperaturpasta PBC 1574“. For detaljer, se „Smøremidler“.

Sidevæg

1. Løft styrerulletraversen ind i sidevæggene.

Styrerulletraversen skal kunne bevæges frem og tilbage med hånden.

På begge sider:

Sidevæg

1. Skub sikringspladen ind i sidevæggen.

SikringspladeBolt

1. Skub bolten gennem sikringspladen og sidevæggen.

Spændelås

1. Skub spændelåsen på boltene.

Kun ved wiretalje med drev til løftemaskineri GM 7000 og iskæring 6/1

Ved en wiretalje med drev til løftemaskineri GM 7000 er styrerulletraverserne monteret i løbekatrammen.

Montering af den første styrerulletraverse:

Fastgørelsesmiddel

1. Skub underlagsskiven (2x) på begge lejebøsninger.

1. Løft styrerulletraversen ind i løbekatrammen.

Montering af den anden styrerulletraverse:

1. Skub underlagsskiven (2x) på begge styrerulletraversens lejebøsninger.

1. Løft den anden styrerulletravers ind i løbekatrammen.

Plade

1. Læg pladen over styrerulletraverserne på løbekatrammen, og skru den fast med riflede skruer M10x16 (4x). 75 Nm.

Udskiftning af styrerulletraversen ved iskæring 4/2 eller 8/2

Hvis styrerulletraversen er beskadiget, skal den udskiftes.

Ved iskæringen 4/2 er der monteret en styrerulletravers på løbekatrammen. Den hænger på lejebøsninger og er fastgjort med bolte og spændelåse.

Ved iskæringen 8/2 er der derudover monteret to styrerulletraverser i løbekatrammen.

Afmontering af styrerulletraversen

Spændelås

1. Træk spændelåsene af boltene.

Bolt

1. Træk bolten (2x) ud af styrerulletraversen.

Styrerulletravers

1. Løft styrerulletraversen af lejebøsningerne.

Kun ved wiretalje med iskæring 8/2

Ved en wiretalje med en iskæring 8/2 er der derudover monteret to styrerulletraverser i løbetkatrammen.

1. Løsn de riflede skruer M10x16 (4x) på pladen.
2. Løft pladen af løbekatrammen.

Styrerulletravers

1. Løft styrerulletraversen ud af løbekatrammen.

Anden styrerulletravers

1. Løft den anden styrerulletravers ud af løbekatrammen.

Afmontering af styrerullen

Styrerulletravers

1. Løsn de riflede skruer (2x).
2. Træk holderen af spindlen.

BøsningStyrerulletravers

1. Træk spindlen ud af bøsningen i styrerulletraversen og styrerullen.
2. Træk styrerullen ud af styrerulletraversen.

Kun ved wiretalje med iskæring 8/2

Ved en wiretalje med en iskæring 8/2 er fastgjort på styrerulletraversen med en bolt med afdækning.

Riflede skruer M10x20Styrerulletravers

1. Løsn de riflede skruer (2x) på afdækningen.
2. Tag afdækningen af styrerulletraversen.

StyrerulletraversBolt

1. Træk bolten ud af styrerulletraversen og styrerullen.
2. Træk styrerullen ud af styrerulletraversen.

Montering af styrerullen

Styrerulletravers

1. Skub styrerullen ind i styrerulletraversen.

BøsningStyrerulletravers

1. Skub spindlen gennem bøsningen og styrerullen i styrerulletraversen.

Styrerulletravers

1. Skub holderen på spindlen.
2. Skru holderen fast med riflede skruer (2x) M6x12. 19 Nm.

Kun ved wiretalje med iskæring 8/2

StyrerulletraversBolt

1. Skub styrerullen ind i styrerulletraversen.
2. Skub bolten gennem styrerulletraversen og styrerullen.

Riflet skrue M10x20Styrerulletravers

1. Skru afdækningen fast på bolten med riflede skruer M10x20 (2x). 75 Nm

Montering af styrerulletraversen

Styrerulletravers

1. Sæt styrerulletraversen på lejebøsningerne.

Sørg i den forbindelse for, at styrerullen vender i retning af drevet til løftemaskineri.

Bolt

1. Skub boltene (2x) ind i styrerulletraversen.

Spændelås

1. Skub spændelåsen (2x) på boltene.

Kun ved wiretalje med iskæring 8/2

Ved en wiretalje med en iskæring 8/2 er der monteret to styrerulletraverser i løbekatrammen.

Styrerulletravers

1. Løft styrerulletraversen ind i løbekatrammen.

Anden styrerulletravers

1. Løft den anden styrerulletravers ind i løbekatrammen.

1. Læg pladen over styrerulletraverserne på løbekatrammen, og skru den fast med riflede skruer M10x16 (4x). 75 Nm.

Afmontering af det drevne løbehjul

Hvis løbehjulet er beskadiget eller slidt, skal det udskiftes med et nyt løbehjul.

Forberedelse af wiretalje

1. Overhold arbejdssikkerhedsbestemmelserne.
2. Aflast løbevognsdrageren på wiretaljen i nærheden af løbehjulet nedefra.

Afmontering af køredrevet

KoblingStikhus

1. Åbn stikhuset på køredrevet.
2. Træk tilslutningsledningen af koblingen.

1. Fastslå køredrevets vægt. Se produkthåndbog ABUS-køredrev.
2. Sørg for at sikre køredrevet, så vægten holdes uden farer og drivakslen ikke belastes (ophæng f.eks. i en rundstrop).

Kun ved køredrev AZP

Dette afsnit gælder kun, hvis der skal afmonteres et køredrev AZP.

1. Løsn de riflede skruer (4x).

1. Træk køredrevet ud.

Kun ved køredrev AZF

Dette afsnit gælder kun, hvis der skal afmonteres et køredrev AZF.

Køredrev

1. Løsn cylinderskruerne (4x).

LejeflangeKøredrev

1. Træk køredrevet ud.

Blotlæggelse af løbehjulet

Bufferplade

1. Skru de selvlåsende møtrikker (4x) af.
2. Fra størrelse 160: fjern plastskiverne (4x).
3. Tag pufferpladen af.

Kun ved kranmaskineridrager med konstruktionsstørrelse 280, 350 og 420

Ved løbevogne med konstruktionsstørrelse 280, 350 og 420 er der monteret et klemstykket på det drevne løbehjul i kranmaskineridrageret. For at kunne afmontere løbehjulet skal klemstykket afmonteres.

Løbehjul

1. Løsn skruerne (2x).
2. Tag holderen med klemstykke ud.

Afmontering af løbehjulet

Holdeskrue

1. Skru alle riflede skruer på lejeflangen ud. Skru ikke holdeskruerne (en eller flere) ud.

Holdeskrue

1. Skru alle riflede skruer på lejebolten ud. Skru ikke holdeskruerne (en eller flere) ud.

Løbehjul

1. Tag lejebolten, lejeflangen og løbehjulet ud.

Bemærk

Kun ved konstruktionsstørrelse 420 med køredrev 420V: Der er derudover sat en adapter på lejeflangen. Den kan forblive på lejeflangen under afmonteringen af løbehjulet, hvis den ikke er nem at tage af.

Tip:

For at kunne trække lejeflangen let ud af løbevognsdrageren skal der skrues to eller fire skruer i lejeflangens hjørner og lejeflangen trykkes af løbevognsdrageren med dem.

Montering af det drevne løbehjul

Hvis løbehjulet er beskadiget eller slidt, skal det udskiftes med et nyt løbehjul.

Montering af løbehjulet

Løbehjul

1. Hold løbehjulet ind i kranmaskineridrageren. Det er ligegyldigt, hvilken side der vender indad eller udad.
2. Skub lejebolten og lejeflangen ind. Slå om nødvendigt let mod lejebolten og lejeflangen med en hammer.

Holdeskrue

1. Skru de riflede skruer trinvist fast.

Kun ved konstruktionsstørrelse 420 med køredrev 420V

Dette arbejdstrin gælder kun, hvis der skal monteres en kranmaskineridrager med konstruktionsstørrelse 420 med et køredrev med konstruktionsstørrelse 420.

Montering af adapteren

Riflet skrue

1. Om nødvendigt: Sæt stifter (4x) i lejeflangen.
2. Drej adapteren, så hulmønsteret stemmer overens.
3. Sæt adapteren på stifterne på lejeflangen.
4. Sæt riflede skruer M16x70 (10x) gennem adapteren og lejeflangen.

Fastskruning af lejeflangen

Holdeskrue

1. Skru de riflede skruer trinvist fast.

Montering af kranmaskineridrageren

Kun ved kranmaskineridrager med konstruktionsstørrelse 280, 350 og 420

Dette arbejdstrin gælder kun ved kranmaskineridragere med konstruktionsstørrelse 280, 350 og 420.

Løbehjul

1. Skub klemstykket ind.
2. Skru skruerne (2x) fast.

Ø løbehjul	Type	Type	Tilspændings-moment
130	M8x45	Riflet skrue	42 Nm
160	M10x50	Riflet skrue	85 Nm
200	M10x50	Riflet skrue	85 Nm
280	M12x60	Sekskantskrue	130 Nm
350	M20x75 eller M20x70	Sekskantskrue	300 Nm
420	M20x75 eller M20x70	Sekskantskrue	300 Nm

Bufferplade

1. Skub pufferpladen på gevindbolten.
2. Fra størrelse 160: Montér plastskiver (4x).
3. Skru de selvlåsende møtrikker M10 (4x) fast. 6 Nm.

De selvlåsende møtrikker må genanvendes maksimalt 3x. Derefter skal der anvendes nye selvlåsende møtrikker.

Montering af køredrevet

1. Fastslå køredrevets vægt. Se produkthåndbog ABUS-køredrev.
2. Sørg for at sikre køredrevet, så vægten holdes uden farer og drivakslen ikke belastes (ophæng f.eks. i en rundstrop).

Kun ved køredrev AZP

Dette arbejdstrin gælder kun, hvis der skal monteres et køredrev til kran AZP på kranmaskineridrageren.

Drivaksel

1. Smør fortandingen på drivakslen.

Smøremiddel Fuchs Lubritech højtemperaturpasta PBC 1574. For detaljer, se produkthåndbogen ABUS-køredrev.

Drivaksel

1. Skub køredrevet ind i løbehjulet.

1. Spænd køredrevet fast med riflede skruer (4x).

Konstruktions-størrelse	Type	Tilspændings-moment
130	M8x25	35 Nm
160	M10x30	75 Nm
200	M12x30	115 Nm
280	M16x40	300 Nm

Kun ved køredrev AZF

Dette arbejdstrin gælder kun, hvis der skal monteres et køredrev til kran AZF på kranmaskineridrageren.

LejeflangeKøredrev

1. Smør fortandingen på drivakslen. Påfør smøremidlet dækkende med en pensel

Smøremiddel: „Højtemperaturpasta PBC 1574“. For detaljer, se i produkthåndbog ABUS-køredrev.

LejeflangeKøredrev

1. Skub køredrevet ind i løbehjulet.

Køredrev

1. Skru køredrevet fast med cylinderskruerne og underlagsskiverne (4x).

Konstruktions-størrelse	Type	Tilspændings-moment
350	M12x100	85 Nm
420	M12x100	85 Nm
V420	M16x140	210 Nm
V500	M16x140	210 Nm

Tilslutning af køredrev

Kun ved kontaktorstyring

Stiftskinne på køredrevStiftskinne på køredrev

1. Sæt tilslutningsledningen til køredrevet i stiftbjælken på køredrevet.
2. Sæt ensretteren til bremsen i stiftbjælken på køredrevet.
3. Læg stikforbindelserne og tilslutningsledningen i stikhuset.

Kun ved frekvensomretter

Stiftskinne på køredrevStiftskinne på køredrev

1. Sæt bøsningsbjælken til køredrevet på stiftskinnen på køredrevet.
2. Sæt bøsningsbjælken til bremsen på stiftskinnen på køredrevet.

StikforbindelseKabelgennemføring

1. Tryk den forreste ende af tilslutningsledningen (beklædningen omkring afskærmningen er fjernet dér) ind i skærmklemmen.
2. Fastgør tilslutningsledningen på skærmklemmen med en kabelbinder.
3. Læg stikforbindelserne og tilslutningsledningen i stikhuset.
4. Luk stikhusdækslet.

Kontrol af wiretalje

1. Sæt wiretaljen ned.
2. Tag wiretaljen i drift.
3. Kontrollér løbehjulets funktion.

Afmontering af det ikke-drevne løbehjul

Hvis løbehjulet er beskadiget eller slidt, skal det udskiftes med et nyt løbehjul.

Forberedelse af wiretalje

1. Overhold arbejdssikkerhedsbestemmelserne.
2. Aflast løbevognsdrageren på wiretaljen i nærheden af løbehjulet nedefra.

Blotlæggelse af løbehjulet

Bufferplade

1. Skru de selvlåsende møtrikker (4x) af.
2. Fra størrelse 160: fjern plastskiverne (4x).
3. Tag pufferpladen af.

1. Fjern låseringen.

Afmontering af løbehjulet

Løbehjul

1. Tag bolten, afstandsmuffen og løbehjulet ud.

Montering af det ikke-drevne løbehjul

Hvis løbehjulet er beskadiget eller slidt, skal det udskiftes med et nyt løbehjul.

Montering af løbehjulet

Løbehjul

1. Hold løbehjulet ind i kranmaskineridrageren. Det er ligegyldigt, hvilken side der vender indad eller udad.
2. Skub bolten og afstandsmuffen ind. Slå om nødvendigt let på bolten og afstandsmuffen med en hammer.

1. Placér låseringen, og lad den gå korrekt i indgreb.
2. Drej løbehjulet. Det skal være let at bevæge.

Pufferplade

1. Skub pufferpladen på gevindbolten.
2. Fra størrelse 160: Montér plastskiver (4x).
3. Skru de selvlåsende møtrikker M10 (4x) fast. 6 Nm.

De selvlåsende møtrikker må genanvendes maksimalt 3x. Derefter skal der anvendes nye selvlåsende møtrikker.

Kontrol af wiretalje

1. Sæt wiretaljen ned.
2. Tag wiretaljen i drift.
3. Kontrollér løbehjulets funktion.

Udskiftning af sikkerhedspufferne

Hvis sikkerhedspufferen er beskadiget, skal den udskiftes.

På begge sider:

Bufferplade

1. Skru sikkerhedspufferen af.

Bufferplade

1. Skru sikkerhedspufferne i bufferpladerne. Ca. 30 Nm.

Sikkerhedspufferen skal have kontakt med bufferpladen, og der må ikke være en spalte mellem dem, da stødet ellers opfanges med skruen og ikke med selve sikkerhedspufferen.

Udskiftning af krydsarmafbryderen

Hvis krydsarmafbryderen er beskadiget, skal den udskiftes. På grund af stikforbindelsen er udskiftningen mulig uden ledningsføringsarbejder.

Kobling

1. Skru skruerne (2x) på afdækningen ud.
2. Tag afdækningen af.
3. Træk tilslutningsledningens kobling af printkortet.

Skrueforbindelsen for kabel på afdæknignen må ikke løsnes. Den eksisterende afdækning kan monteres på en ny krydsarmafbryder med monteres tilslutningsledning.

1. Sæt koblingen på den nye krydsarmafbryder.
2. Tilslut afdækningen.
3. Skru skruerne (2x) fast. 3 Nm.

Strømskema krydsarmafbryder

• Kontaktnummereringen, der er anført på strømskemaet, begynder med 1 og stigende fra venstre.
• Mikroomskifterens betegnelse begynder i monteringspositionen til venstre med S1.

Smøremidler

Bemærk:

Syntetiske smøremidler må ikke blandes med mineraliske smøremidler!

Wiretromle i kantområdet

Smøring på stedet med „Molykote PG-75“, ABUS-artikelnummer 5168.

Smøring fra fabrikken med „Molykote PG-75“, ABUS-artikelnummer 411.

Smør wiren ved:

• Wireudskiftning
• Tovstyrskift
• Regelmæssig kontrol
• Hovedeftersyn

For detaljer, se „Rengøring og smøring af wiretromlen“.

Wire og wiretromle i midten

Smøring på stedet med „Chainlife S“, ABUS-artikelnummer 2717.

Sm'øring fra fabrikken med „Chainlife S“, ABUS-artikelnummer 2718.

Alternativer:

• Castrol "Viscogen KL 23"
• Klüber "Grafloscon CA 901 Ultra Spray"
• Optimol "KL 23"
• Shell „Malleus GL 95“

Smør wiren ved:

• Wireudskiftning
• Regelmæssig kontrol
• Hovedeftersyn

For detaljer, se „Rengøring og smøring af wiretromlen“.

Medbringer på tovstyret

Smøring på stedet med „Molykote PG-75“, ABUS-artikelnummer 5168.

Smøring fra fabrikken med „Molykote PG-75“, ABUS-artikelnummer 411.

Smør medbringeren ved:

• Wireudskiftning
• Tovstyrskift
• Regelmæssig kontrol
• Hovedeftersyn

For detaljer, se „Udskiftning af wire med iskæring 2/1, 4/1 eller 6/1“.

Lastkrogtravers på underblokken

Smøring på stedet med „højtemperaturpasta PBC 1574“, ABUS-artikelnummer 6758.

Smøring fra fabrikken med „High-Lub LT1 EP“, ABUS-artikelnummer 317880.

Smør lastkrogtraversen ved:

• Montering og afmontering
• Hovedeftersyn

Kontrollér aksialrillekuglelejet på lastkrogen.

Smøring på stedet med „Molykote PG-75“, ABUS-artikelnummer 5168.

Smøring fra fabrikken med „High-Lub LT1 EP“, ABUS-artikelnummer 317880.

Smør aksialrillekuglelejet ved:

• Montering og afmontering
• Hovedeftersyn

Kun ved forankringspunktstravers

Wirehandske

Smøring på stedet med „højtemperaturpasta PBC 1574“, ABUS-artikelnummer 6758.

Smøring fra fabrikken med „High-Lub LT1 EP“, ABUS-artikelnummer 317880.

Smør wirehandsken ved:

• Wireudskiftning
• Regelmæssig kontrol
• Hovedeftersyn

For detaljer, se „Udskiftning af forankringspunktstraversen med wirehandske og wirekile“.

Bolt i styrerulle

Smøring på stedet med „højtemperaturpasta PBC 1574“, ABUS-artikelnummer 6758.

Smøring fra fabrikken med „High-Lub LT1 EP“, ABUS-artikelnummer 317880.

Smør bolten ved:

• Montering eller afmontering af styrerullen
• Hovedeftersyn

For detaljer, se „Udskiftning af styrerulletraversen ved iskæring 4/1 eller 6/1“, eller „Udskiftning af styrerulletraversen ved iskæring 4/2 eller 8/2“.

Tovstyr

Kun ved GM 800 til GM 3000

Smøring på stedet med „Molykote PG-75“, ABUS-artikelnummer 5168.

Smøring fra fabrikken med „Molykote PG-75“, ABUS-artikelnummer 411.

Smør tovstyret ved:

• Wireudskiftning
• Tovstyrskift
• Regelmæssig kontrol, mindst en gang om året
• Hovedeftersyn

For detaljer, se „Montering af tovstyret“.

Kun ved GM 5000 til GM 7000

Smøring på stedet med „Molykote PG-75“, ABUS-artikelnummer 5168.

Smøring fra fabrikken med „Molykote PG-75“, ABUS-artikelnummer 411.

Smør tovstyret ved:

• Wireudskiftning
• Tovstyrskift
• Regelmæssig kontrol, mindst en gang om året
• Hovedeftersyn

For detaljer, se „Montering af tovstyret“.

Ledbolte

Smøring på stedet med „højtemperaturpasta PBC 1574“, ABUS-artikelnummer 6758.

Smøring fra fabrikken med „High-Lub LT1 EP“, ABUS-artikelnummer 317880.

Smør ledboltene ved:

• Montering eller afmontering kranmaskineridrageret.

Smøring på stedet med „højtemperaturpasta PBC 1574“, ABUS-artikelnummer 6758.

Smøring fra fabrikken med „High-Lub LT1 EP“, ABUS-artikelnummer 317880.

Smør ledboltene ved:

• Montering eller afmontering kranmaskineridrageret.

Kun ved wiretalje GM 800, GM 1000, GM 2000, GM 3000, GM 5000 og GM 6000

Lejebøsning (på bundbolt) på styrerulletravers og på forankringspunktstravers

Smøring på stedet med „højtemperaturpasta PBC 1574“, ABUS-artikelnummer 6758.

Smøring fra fabrikken med „High-Lub LT1 EP“, ABUS-artikelnummer 317880.

Smør lejebøsningen (på bundbolt) ved:

• Montering og afmontering af styrerulletraversen eller forankringspunktstraversen
• Hovedeftersyn

For detaljer, se „Udskiftning af forankringspunktstraversen med wirehandske og wirekile“, eller „Udskiftning af styrerulletraversen ved iskæring 4/1 eller 6/1“.

Kun ved wiretalje med GM 7000

Styrerulletravers

Smøring på stedet med „højtemperaturpasta PBC 1574“, ABUS-artikelnummer 6758.

Smøring fra fabrikken med „OKS 511-Gleitlack“, artikelnummer 18930, og „High-Lub LT1 EP“, ABUS-artikelnummer 317880.

Smøring af understøtningsflader på styrerulletravers ved:

• Montering og afmontering af styrerulletraversen
• Hovedeftersyn.

For detaljer, se „Udskiftning af styrerulletraversen ved iskæring 4/1 eller 6/1“.

Sfærisk rulleleje på wiretromlen

Smøring på stedet med „High-Lub LT1 EP“, ABUS-artikelnummer 317880.

Smøring fra fabrikken med „High-Lub LT1 EP“, ABUS-artikelnummer 317880.

Smøring af sfærisk rulleleje ved:

• Montering og afmontering af det sfæriske rulleleje
• Hovedeftersyn

Oversigt over tilspændingsmomenter

Endeklemme

Medbringer

Kun ved GM 800, GM 1000, GM 2000 og GM 3000

Forbindelsesstykke

Konstruktions-størrelse	Skrue	Antal	Tilspændings-moment
GM 800	Gevindskærende skrue M6x16	4x	5 Nm
GM 1000	Gevindskærende skrue M6x16	4x	5 Nm
GM 2000	Gevindskærende skrue M6x16	4x	5 Nm
GM 3000	Gevindskærende skrue M6x16	4x	5 Nm

Kun ved wiretalje med iskæring 2/1, 4/1 eller 6/1

Wireklemme

Konstruktions-størrelse	Riflet møtrik	Tilspændings-moment
GM 800	M6	5 Nm
GM 1000	M8	10 Nm
GM 2000	M8	10 Nm
GM 3000	M8	10 Nm
GM 5000	M14	49 Nm
GM 6000	M14	49 Nm
GM 7000	M16	107 Nm

Løftesikring ZLK med løbekat D, DA

• Riflet møtrik M8
• 2x pr. løftesikring
• 25 Nm

Løftesikring løbekat DQA

Kun ved løbekat DQA med drev til løftemaskineri GM 7000

• Riflet skrue M16x35
• 300 Nm

Strømmedbringer til løbekat DQA

• Sekskantskrue M8 med sekskantmøtrik
• 6x
• 25 Nm

ABUS-service
