ΜΕ ΜΙΑ ΜΑΤΙΆ:

Γενικά

Αφορά αυτούς που εργάζονται με τον γερανό, στον γερανό ή κοντά στον γερανό

Αρχικά

Χρήση αυτού του εγχειριδίου

Σε αυτό το εγχειρίδιο χρησιμοποιούνται τα ακόλουθα σύμβολα:

1. Αυτή είναι μια οδηγία χειρισμού που ζητάει να γίνει μια ενέργεια.

• Αυτό είναι το αποτέλεσμα μιας πράξης και περιγράφει, τι συμβαίνει στη συσκευή.

• Αυτό είναι μια απαρίθμιση.

Υποδείξεις για το εγχειρίδιο προϊόντος

Πριν από την εργασία διαβάστε καλά το εγχειρίδιο προϊόντος. Λάβετε υπόψη σας σε κάθε περίπτωση και τα υπόλοιπα εγχειρίδια για τα προαιρετικά εξαρτήματα.

Έπειτα φυλάξτε το εγχειρίδιο προϊόντος κοντά στον γερανό. Πρέπει να είναι προσβάσιμο για όλους όσους εργάζονται με ή στον γερανό.

Το εγχειρίδιο προϊόντος πρέπει να παραδίδεται μαζί με τον γερανό σε κάθε πώληση, ενοικίαση ή παρόμοιο.

Προβλεπόμενη χρήση

Το σύστημα ένδειξης φορτίου ABUS LIS-SV είναι σύστημα καταγραφής και αξιολόγησης φορτίου για ανυψωτικούς μηχανισμούς και συγκροτήματα γερανών. Το LIS-SV είναι ειδικά σχεδιασμένο για χρήση σε μονάδες ελέγχου ανυψωτικών μηχανισμών. Η κύρια λειτουργία του είναι η προστασία από υπερφόρτωση μέσω άμεσης μέτρησης του βάρους του ανυψωμένου φορτίου. Η προαιρετική συλλογική μνήμη φορτίου μπορεί να χρησιμοποιείται για την καταγραφή της πραγματικής λειτουργίας του ανυψωτικού μηχανισμού. Το LIS-SV είναι ειδικά σχεδιασμένο για να χρησιμοποιείται στη διαμόρφωση αθροιστικού φορτίου και στην επιτήρηση έως και τριών ανυψωτικών μηχανισμών ανά γερανό. Βασική εφαρμογή του LIS-SV είναι η προστασία από υπερφόρτωση σε γερανούς με αθροιστικό φορτίο μικρότερο από το άθροισμα των επιμέρους αντοχών των ανυψωτικών μηχανισμών ή όταν χρησιμοποιείται ένδειξη φορτίου στον γερανό ή/και στη μονάδα ελέγχου.

Κανονισμοί

Η εγκατάσταση κατασκευάστηκε και ελέγχθηκε σύμφωνα με τα ευρωπαϊκά πρότυπα, τους κανονισμούς και τις προδιαγραφές που ίσχυαν τη χρονική στιγμή της κατασκευής της. Οι βασικές αρχές δόμησης και κατασκευής έχουν καταχωριστεί στη δήλωση συμμόρφωσης και στη δήλωση ενσωμάτωσης. Αυτές οι αρχές, παράλληλα με τις ισχύουσες διατάξεις ασφάλειας της εργασίας, πρέπει να τηρούνται και κατά τη συναρμολόγηση, τη λειτουργία, τον έλεγχο και τη συντήρηση.

Οι κανονισμοί που ισχύουν σε κάθε μεμονωμένη περίπτωση εξαρτώνται σε μεγάλο βαθμό από τη χρήση του γερανού και από τους κανονισμούς κάθε χώρας. Ελέγχετε και τηρείτε τους ισχύοντες κανονισμούς, καθώς και τους κανόνες ασφάλειας της εργασίας! Δείτε και τη δήλωση συμμόρφωσης ή τη δήλωση ενσωμάτωσης.

Εγγύηση

• Η εταιρεία ABUS δεν αναλαμβάνει καμία ευθύνη για ζημιές που προκαλούνται από εσφαλμένη χρήση, από μη επαρκώς καταρτισμένο προσωπικό, από εργασίες που δεν εκτελέστηκαν σωστά, καθώς και από τροποποιήσεις, μετατροπές ή λοιπές αλλαγές στον γερανό ή σε εξαρτήματα του γερανού, που δεν έχουν εγκριθεί από την ABUS.
• Η ασφαλής λειτουργία του γερανού ή εξαρτημάτων του γερανού εξασφαλίζεται μόνο, όταν χρησιμοποιούνται τα αυθεντικά ανταλλακτικά της ABUS.

Υποδείξεις για την ασφάλεια

Τηρείτε τις υποδείξεις για την ασφαλή χρήση του γερανού. Ειδικές υποδείξεις κινδύνων υπάρχουν στο αντίστοιχο κεφάλαιο, όπου αναγράφεται ο κίνδυνος.

• Πριν την έναρξη λειτουργίας, ελέγξτε αν η καλωδίωση της εγκατάστασης αντιστοιχεί στα σχέδια συνδεσμολογίας.
• Πριν από τις εργασίες στον γερανό αποσυνδέστε το καλώδιο ηλεκτρικής τροφοδοσίας και περιμένετε τουλάχιστον 4 λεπτά, μέχρι να μηδενιστούν οι τάσεις.
• Οι εργασίες στο ηλεκτρικό σύστημα του γερανού επιτρέπεται να εκτελούνται μόνο από ηλεκτρολόγους!

• Τροποποιήσεις που μειώνουν την ασφάλεια, καθώς και προσθήκες ή μετατροπές απαγορεύονται και επιτρέπεται να πραγματοποιούνται μόνο από την ABUS. Το άνοιγμα του LIS-SV απαγορεύεται!

• Λανθασμένη παραμετροποίηση και ρυθμίσεις μπορεί να οδηγήσουν σε υπερφόρτωση του γερανού ή ακόμη και σε πτώση του φορτίου.

• Όταν το LIS-SV είναι λάθος συνδεδεμένο, αυτό ή άλλα εξαρτήματα μπορεί να υποστούν ζημιά.

Το LIS-SV

Περιγραφή συσκευής

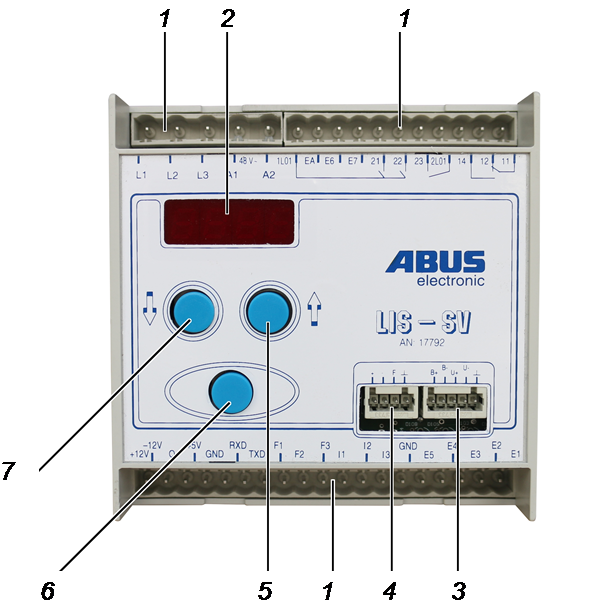

LIS-SV:

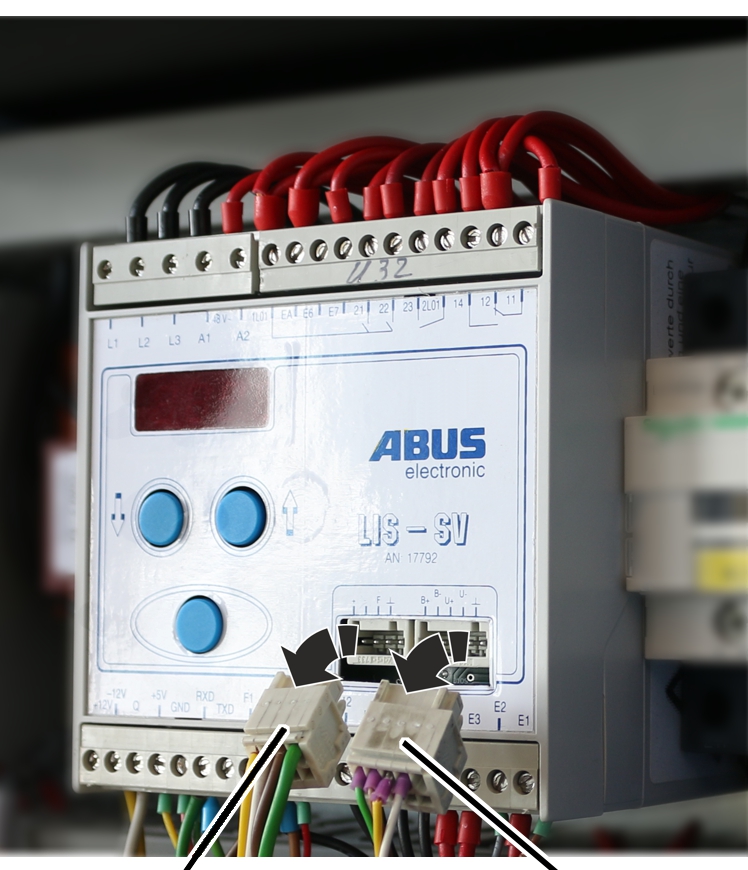

• 1: Συστοιχία ακίδων
• 2: Οθόνη
• 3: Σύνδεση πείρου μέτρησης
• 4: Σύνδεση διεπαφής συσκευής (σήμα συχνότητας και τάση τροφοδοσίας του πείρου μέτρησης)
• 5: Πλήκτρο βέλους "επάνω"
• 6: Enter
• 7: Πλήκτρο βέλους "κάτω"

LIS-FC:

• 8: LIS-FC (προαιρετικά)

Πλακέτα μετατροπέα ρεύματος:

Χαρακτηριστικά απόδοσης

Το σύστημα ένδειξης φορτίου LIS-SV:

• Το LIS-SV είναι σύστημα ελεγχόμενο από μικροελεγκτή για την ανίχνευση και εκτίμηση φορτίου σε ανυψωτικούς μηχανισμούς.
• Η εκτίμηση γίνεται με τη χρήση μετρητών τάσης σε πείρο μέτρησης, οι οποίοι είναι προσαρτημένοι στον αντίστοιχο ανυψωτικό μηχανισμό. Ο πείρος μέτρησης λειτουργεί ως πομπός σήματος το σήμα του οποίου μετατρέπεται σε συχνότητα ανάλογη με το φορτίο.
• Η κύρια λειτουργία του LIS-SV είναι η ασφάλεια υπερφόρτωσης του ανυψωτικού μηχανισμού. Η υπερφόρτωση σηματοδοτείται τόσο οπτικά όσο και ακουστικά. Τα σημεία εναλλαγής της ασφάλειας υπερφόρτωσης ρυθμίζονται έως στο 110 % της μέγιστης αντοχής σε φορτίο. Η ρύθμιση των σημείων εναλλαγής γίνεται με βήματα 2 %.
• Σε περίπτωση ταχείας ανύψωσης του φορτίου, η απότομη ανύψωση αποτρέπεται με την απενεργοποίηση της γρήγορης ταχύτητας.
• Το LIS-SV μπορεί επιπλέον να παράγει μηνύματα κατάστασης και σφάλματος.
• Η συλλογική μνήμη φορτίου (προαιρετικά) δείχνει τη θεωρητική διάρκεια χρήσης του γερανού, την πραγματική διάρκεια χρήσης του, πόσες ώρες λειτουργίας και πόση υπολειπόμενη διάρκεια ζωής έχει ο γερανός.
• Το LIS-SV απομονώνει γαλβανικά τα σήματα των εισόδων από εκείνα των εξόδων.
• Το αυτόματα ελεγχόμενο φρενάρισμα ως γεννήτρια κατά την κάθοδο αυξάνει τη διάρκεια ζωής του φρένου.
• Η διάρκεια ζωής των επαφέων παρατείνεται με τη συνεχή επιτήρηση του ρεύματος κινητήρα και την ανάλογη εναλλαγή των επαφέων.
• Ο κινητήρας ανύψωσης ξεκινά πάντα με την αργή ταχύτητα και αλλάζει στην γρήγορη ταχύτητα μόνο μετά από καθορισμένο χρονικό διάστημα, έτσι ώστε να αποτρέπεται η ταχεία ανύψωση του φορτίου και να μειώνεται το ρεύμα εκκίνησης.
• Είναι δυνατή η επιτήρηση δύο ή περισσότερων ανυψωτικών μηχανισμών σε παράλληλη λειτουργία.
• Σε λειτουργία με μετατροπέα συχνότητας, ανατρέξτε στο εγχειρίδιο "Συσκευή ABULiner ανύψωσης/καθόδου".

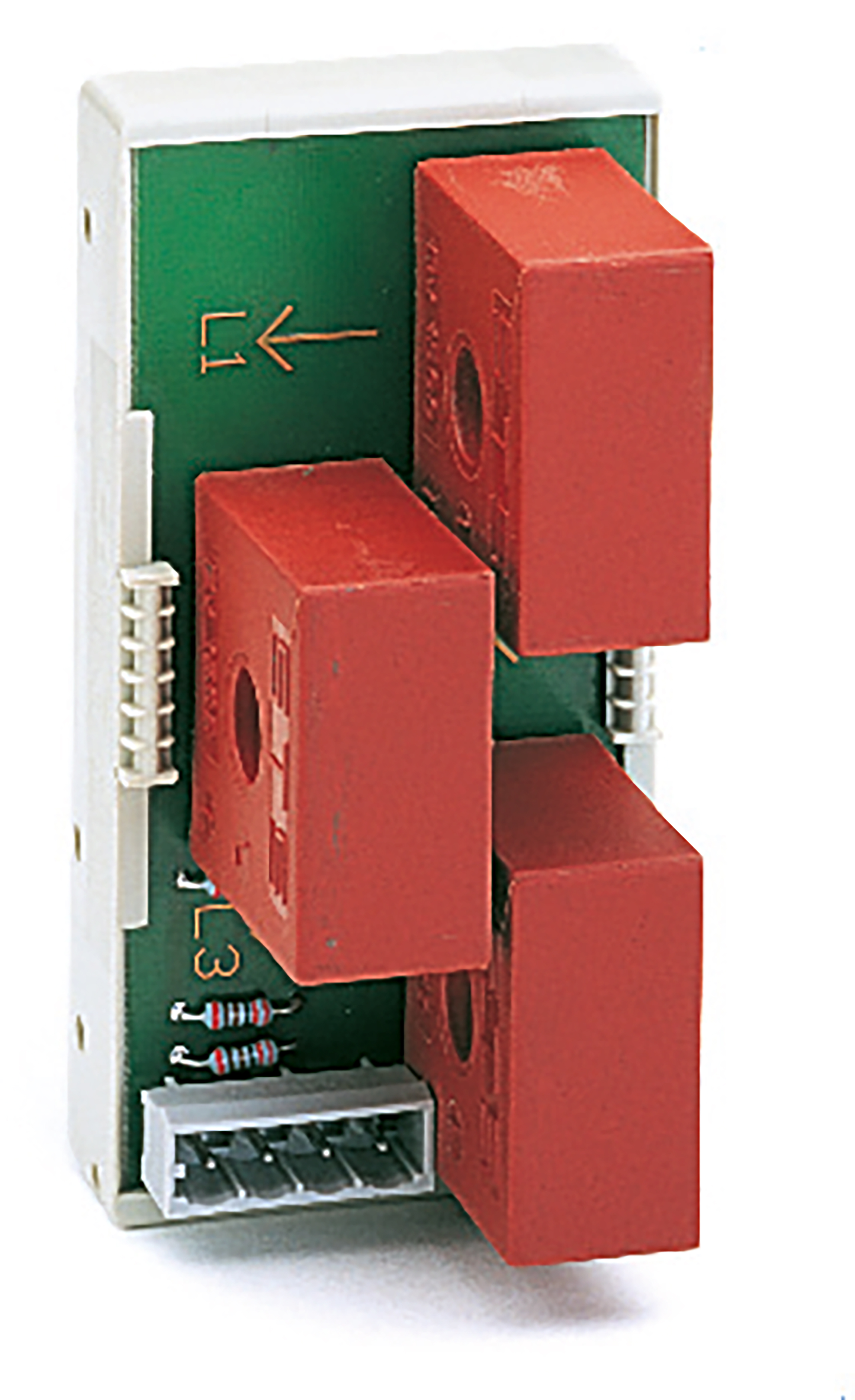

Πλακέτα μετατροπέα ρεύματος:

• Το ρεύμα καταγράφεται μέσω εξωτερικής πλακέτας μετατροπέα ρεύματος, για να διασφαλίζεται η λειτουργικότητα της μονάδας ελέγχου, π.χ. κατά την προσκόλληση των επαφών του επαφέα.
• Ο τύπος της πλακέτας μετατροπέα ρεύματος εξαρτάται από το ονομαστικό ρεύμα του κινητήρα ανύψωσης σε γρήγορη ταχύτητα.
• Για κάθε τύμπανο συρματόσχοινου υπάρχει μια πλακέτα μετατροπέα ρεύματος.

Ένδειξη φορτίου (προαιρετικά):

• Το αναρτημένο φορτίο μπορεί να εμφανίζεται είτε στον ενσωματωμένο δείκτη φορτίου LAZ στο κρεμαστό χειριστήριο είτε σε δείκτη φορτίου επάνω στον γερανό.
• Το φορτίο εμφανίζεται με τέσσερα ψηφία.
• Η ακρίβεια είναι μεταξύ -5 % και +5 % της αντοχής.
• Στην ένδειξη φορτίου εμφανίζονται επίσης μηνύματα σφάλματος.
• Για πρόσθετα στοιχεία σχετικά με την ένδειξη φορτίου, δείτε στο εγχειρίδιο "Ένδειξη φορτίου και κατάστασης για γερανό και βαρουλκοφορείο".

Απόβαρο (Tara, προαιρετικά):

• Με την λειτουργία "Tara" μπορείτε να μηδενίσετε την ένδειξη του γερανoύ. Έτσι υπάρχει η δυνατότητα αφαίρεσης βάρους, π.χ. για να μην ζυγιστεί μαζί μια τραβέρσα.
• Η λειτουργία "Tara" είναι διαθέσιμη μόνο σε συνδυασμό με την ένδειξη φορτίου.
• Η λειτουργία Tara είναι εφικτή για κάθε ανυψωτικό μηχανισμό ξεχωριστά καθώς και για το αθροιστικό φορτίο. Μηδενίζεται πάντα η ένδειξη του επιλεγμένου ανυψωτικού μηχανισμού.
• Σε περίπτωση υπερφόρτωσης, η αφαίρεση του απόβαρου ακυρώνεται και εμφανίζεται το φορτίο!

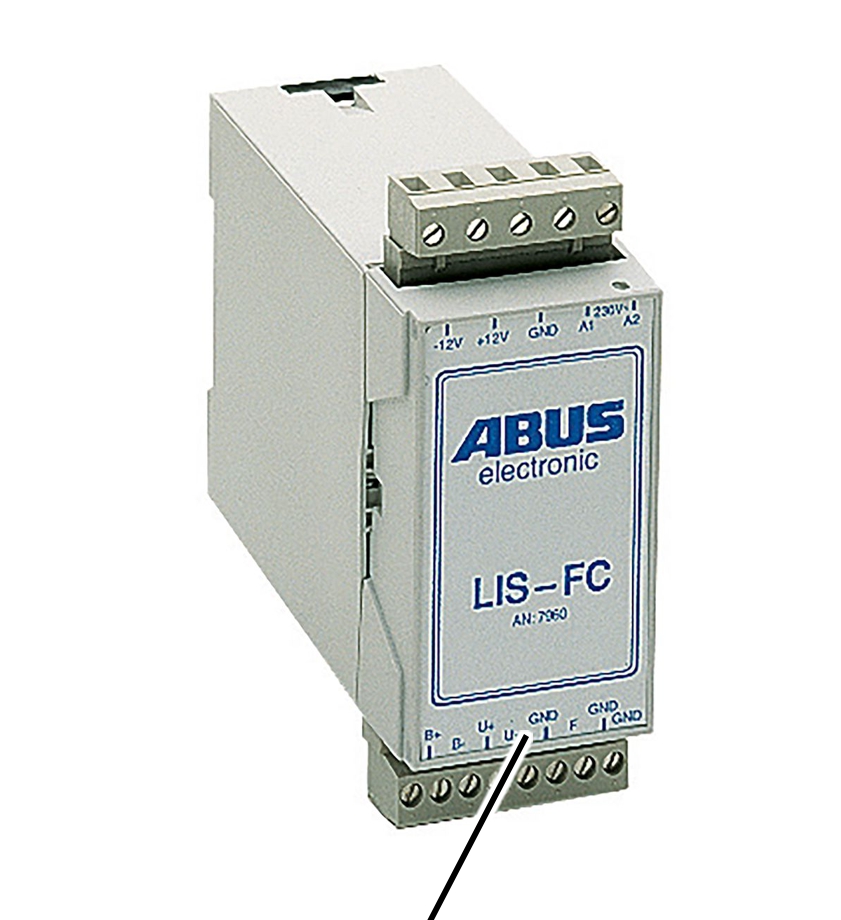

Ο μετατροπέας σήματος LIS-FC (προαιρετικά):

• Ο μετατροπέας σήματος LIS-FC χρησιμοποιείται συνήθως για την επέκταση του συστήματος για δύο ή τρεις ανυψωτικούς μηχανισμούς ή όταν χρησιμοποιείται μονάδα ελέγχου με κεντρικό πίνακα χειρισμού.
• Ο μετατροπέας σήματος LIS-FC μετατρέπει τη μετρημένη τάση των πείρων μέτρησης (σε mV) σε σήμα συχνότητας ανάλογο με το φορτίο (σε Hz). Αυτό το σήμα είναι χωρίς παρεμβολές και έτσι διασφαλίζεται ασφαλής μετάδοση.
• Ο μετατροπέας σήματος LIS-FC χρησιμοποιείται όταν το μήκος καλωδίου είναι μεγαλύτερο από 4,5 m, διότι διαφορετικά το σήμα δεν μπορεί να μεταδοθεί.

Τεχνικά στοιχεία

LIS-SV

Μετατροπέας σήματος LIS-FC

Απόσυρση του LIS-SV

Όταν το LIS θα πρέπει να αποσυρθεί:

1. Αποσυναρμολογήστε τα εξαρτήματα του LIS όσο το δυνατόν περισσότερο.
2. Λάβετε υπόψη σας τις τοπικές προδιαγραφές απόσυρσης και ανακύκλωσης.
3. Απορρίψτε τα μεμονωμένα τμήματα αφού διαχωρίσετε τα υλικά με τρόπο φιλικό προς το περιβάλλον.

• Αποσυναρμολογήστε τα ηλεκτρικά εξαρτήματα και απορρίψτε τα σύμφωνα με τους τοπικούς κανονισμούς ως άχρηστα ηλεκτρονικά υλικά.
• Δώστε τα πλαστικά περιβλήματα ως πλαστικά απορρίμματα για ανακύκλωση.

Χειρισμός του LIS-SV

Όλες οι ρυθμίσεις και ενδείξεις στο κύριο μενού (επίπεδο παραμέτρων) του LIS αντιστοιχίζονται σε παραμέτρους. Κάθε παράμετρος εμφανίζεται στην οθόνη ως διψήφιος ή τριψήφιος αριθμός στην οθόνη. Οι περισσότερες παράμετροι έχουν τιμή που μπορεί να εμφανίζεται ή να ρυθμίζεται.

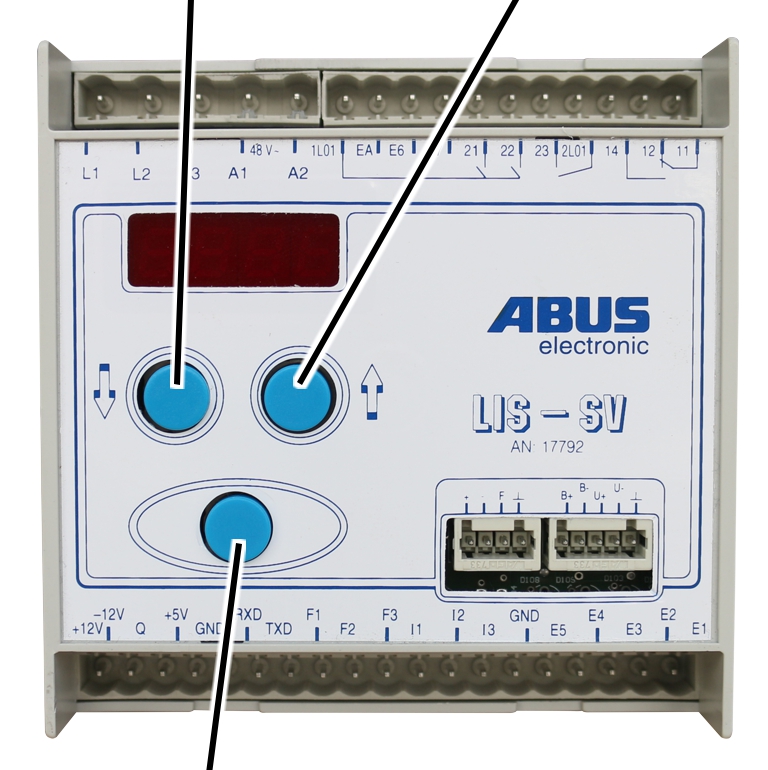

Λειτουργία πλήκτρων

ΚάτωΕπάνω

• Enter:

Σύντομο πάτημα κατά την καταχώρηση τιμής ή αριθμού: Μετακινείται στο επόμενο ψηφίο.

Σύντομο πάτημα εντός μιας παραμέτρου: Αποθηκεύει την αλλαγμένη τιμή.

Σύντομο πάτημα κατά την καταχώρηση του κωδικού: Επιβεβαιώνει τον κωδικό.

Παρατεταμένο πάτημα εντός μιας παραμέτρου: Ανοίγει η ένδειξη για την καταχώρηση του κωδικού για αλλαγή της τιμής.

Παρατεταμένο πάτημα μετά την καταχώρηση του PIN: Ανοίγει το επίπεδο παραμέτρων.

• Πλήκτρα βέλους επάνω και κάτω:

Στο επίπεδο παραμέτρων: Επιλέγει μια παράμετρο.

Κατά την καταχώριση μιας τιμής: Καταχώρηση των αριθμών.

Καταχώριση αριθμών

Υπόδειξη

Η καταχώρηση αριθμών ακολουθεί πάντα την ίδια αρχή, ανεξάρτητα από το αν γίνεται καταχώριση τιμών για τις παραμέτρους, τον κωδικό ή τον αριθμό PIN. Εμφανίζονται πάντα μόνο 4 ψηφία, καθώς η οθόνη μπορεί να εμφανίζει μόνο 4 ψηφία. Ωστόσο, μπορούν να καταχωρούνται και μεγαλύτεροι αριθμοί. Στην περίπτωση αυτή, τα ψηφία μετά το δεκαδικό σημείο παραμένουν εκτός της οθόνης και επομένως δεν εμφανίζονται.

1. Καταχωρήστε το πρώτο ψηφίο με τα πλήκτρα βέλους.
2. Πατήστε σύντομα το Enter για να μεταβείτε στο επόμενο ψηφίο.
3. Για την καταχώρηση των επόμενων ψηφίων, επαναλάβετε τη διαδικασία.

Επιλογή ρύθμισης:

Ο Πίνακας παρουσιάζει για παράδειγμα τις επιλογές ρύθμισης για την παράμετρο P 6.1. Σε ορισμένες παραμέτρους όμως οι επιλογές ρύθμισης είναι και προκαθορισμένες. Σε σχέση με την αντοχή φορτίου, π.χ., μπορούν να εισαχθούν και 100 t.

Παράδειγμα P 6.1:

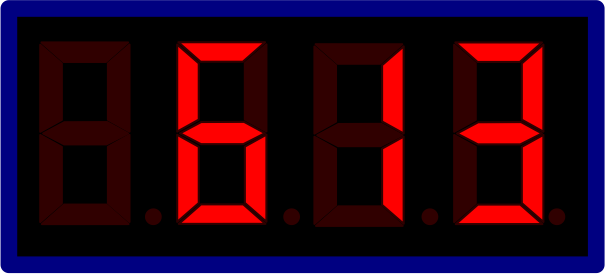

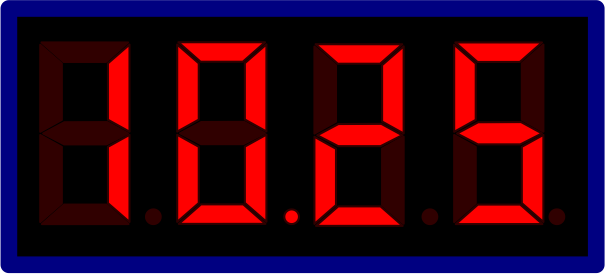

Ρύθμιση διψήφιου/τριψήφιου αριθμού στην πρώτη θέση:

Εάν το ψηφίο αλλάξει από μονοψήφιο σε διψήφιο ή τριψήφιο, η τελεία στην οθόνη μετατοπίζεται κατά ένα ή δύο ψηφία. Στη συνέχεια, τα δεκαδικά ψηφία μετατοπίζονται έξω από την οθόνη, καθώς μπορούν να εμφανίζονται μόνο 4 ψηφία.

Η καταχώρηση των ψηφίων αρχίζει πάντα από τα δεξιά με το τρίτο δεκαδικό ψηφίο.

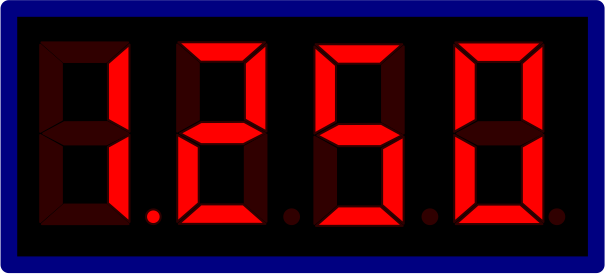

Παράδειγμα μονοψήφιου αριθμού:

1. Καταχωρήστε την τιμή 1250 kg με τα πλήκτρα βέλους και Enter.

Παράδειγμα διψήφιου αριθμού:

1. Καταχωρήστε την τιμή 10250 kg με τα πλήκτρα βέλους και Enter.

Άνοιγμα επιπέδου παραμέτρων

Μόνο σε συλλογική μνήμη φορτίου

Στην περίπτωση ενός LIS με συλλογική μνήμη φορτίου, η μνήμη φορτίου μπορεί να διαβαστεί πριν το άνοιγμα του επιπέδου παραμέτρων. Η ανάγνωση της μνήμης φορτίου παραλείπεται με σύντομο πάτημα του πλήκτρου Enter.

1. Πατήστε παρατεταμένα το Enter μέχρι να εμφανιστεί στην οθόνη η ένδειξη "Code".

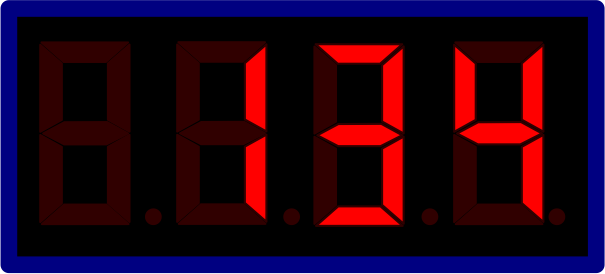

1. Ενώ πατάτε Enter, εμφανίζονται για λίγο οι τρέχουσες ώρες λειτουργίας.

Ανάγνωση συλλογικής μνήμης φορτίου:

1. Πατήστε παρατεταμένα το Enter.
2. Καταχωρήστε τον κωδικό 2223.
3. Πατήστε σύντομα το Enter.

1. Εμφανίζονται οι τρέχουσες τιμές της συλλογικής μνήμης φορτίου. Βλ. "P 5.2 Ανάγνωση συλλογικής μνήμης φορτίου".

Παράλειψη συλλογικής μνήμης φορτίου:

1. Εάν η συλλογική μνήμη φορτίου δεν θέλετε να διαβαστεί, παραλείψτε αυτή την ενότητα.

1. Πατήστε σύντομα το Enter.

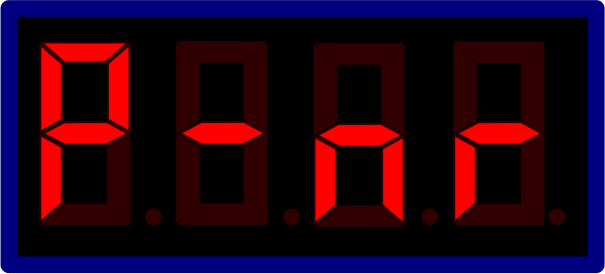

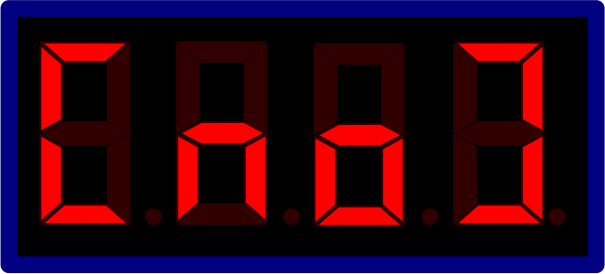

• Στην οθόνη εμφανίζεται η ένδειξη "P - nr.".

1. Πατήστε παρατεταμένα το Enter.

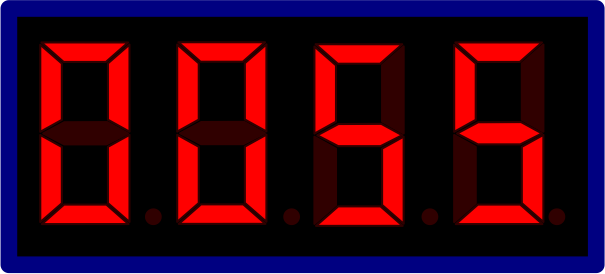

2. Καταχωρήστε το PIN 0055.

1. Πατήστε το Enter μέχρι να εμφανιστεί στην οθόνη η ένδειξη P 0.0.

• Το επίπεδο παραμέτρων ανοίγει.

Στο επίπεδο παραμέτρων, τα σήματα ελέγχου ανύψωσης και καθόδου είναι γενικά εκτός λειτουργίας, εκτός εάν στην αντίστοιχη παράμετρο υποδεικνύεται ότι είναι εφικτή η ανύψωση/κάθοδος.

1. Επιλέξτε την επιθυμητή παράμετρο με τα πλήκτρα βέλους και διενεργήστε τις ρυθμίσεις.

Αν δοθεί λάθος κωδικός:

Ο κωδικός ή ο αριθμός PIN επιτρέπεται να καταχωρηθεί λανθασμένα το πολύ τρεις φορές διαδοχικά. Την τέταρτη φορά, το LIS κλειδώνει και στην οθόνη εμφανίζεται η ένδειξη [no].

Υπόδειξη

Το LIS συνεχίζει να λειτουργεί με τις τιμές που καταχωρήθηκαν τελευταία. Για να ξεκλειδωθεί το LIS πρέπει να αποσταλεί. Σε αυτή την περίπτωση επικοινωνήστε με το τμήμα σέρβις της ABUS. Βλ. «Τμήμα σέρβις της ABUS».

Αλλαγή τιμών

Οι τιμές ορισμένων παραμέτρων μπορούν να αλλάζουν στο επίπεδο παραμέτρων. Εμφανίζεται πρώτα πάντα η τρέχουσα τιμή και μπορεί στη συνέχεια να αλλάξει. Για την αποφυγή τυχαίων αλλαγών, θα πρέπει πριν την αλλαγή τιμής να εισαχθεί ο κωδικός 1443.

• Μια παράμετρος ανοίγει.
• Εμφανίζεται η τρέχουσα τιμή.

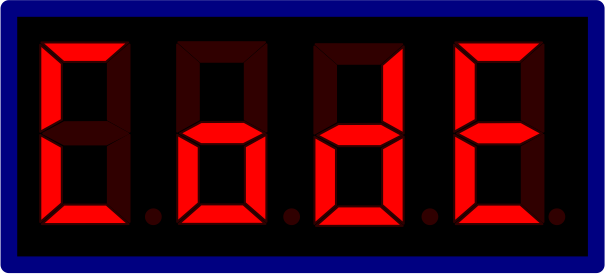

1. Πατήστε το Enter μέχρι να εμφανιστεί στην οθόνη η ένδειξη "Code".
2. Καταχωρήστε τον κωδικό 1443.
3. Πατήστε σύντομα το Enter.
4. Καταχωρήστε την τιμή.
5. Πατήστε σύντομα το Enter.

• Στην οθόνη εμφανίζεται για λίγο η ένδειξη "SP".
• Η τιμή αποθηκεύεται.

Κλείσιμο επιπέδου παραμέτρων

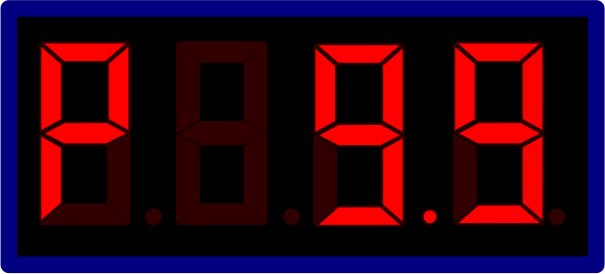

Η έξοδος από το επίπεδο παραμέτρων πρέπει να γίνεται πάντα με την παράμετρο P 9.9, ώστε να αποθηκεύονται οι τιμές και να είναι ξανά ενεργή η ασφάλεια υπερφόρτωσης!

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 9.9.
2. Πατήστε σύντομα το Enter.

• Το επίπεδο παραμέτρων κλείνει.

Ένδειξη στην κατάσταση λειτουργίας

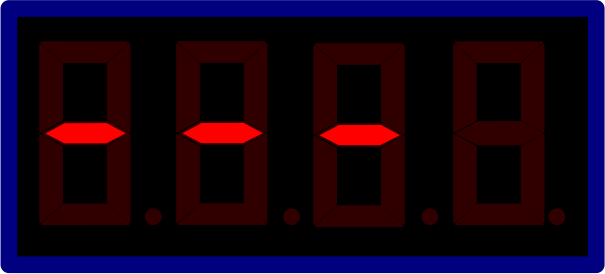

Λειτουργία αναμονής:

• Γραμμή που διατρέχει την οθόνη από αριστερά προς τα δεξιά.

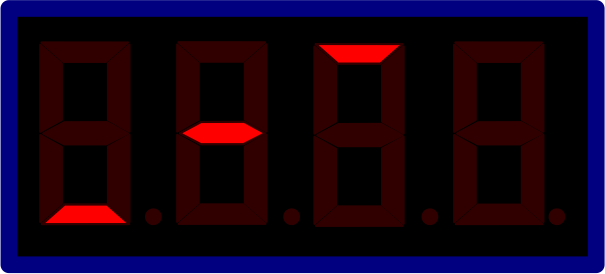

Σήμα ελέγχου "Ανύψωση":

• Γραμμές τρέχουν στην οθόνη από κάτω αριστερά προς τα πάνω δεξιά ("ανοδική καμπύλη σε μορφή κλίμακας").

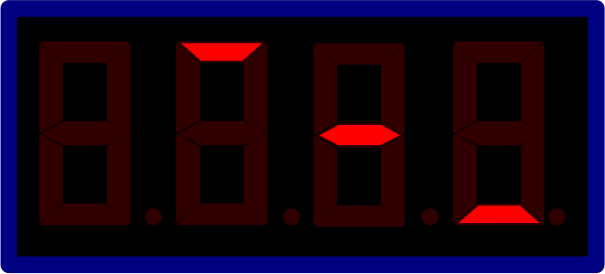

Σήμα ελέγχου "Κάθοδος":

• Γραμμές τρέχουν στην οθόνη από πάνω αριστερά προς τα κάτω δεξιά ("καθοδική καμπύλη σε μορφή κλίμακας").

Επισκόπηση παραμέτρων

Υπόδειξη

Στο πρώτο επίπεδο χειρισμού εμφανίζεται η συλλογική μνήμη φορτίου. Οι σχετικές παράμετροι βρίσκονται στο δεύτερο επίπεδο παραμέτρων. Το τρίτο επίπεδο παραμέτρων είναι προσβάσιμο μόνο από την ABUS!

Τοποθέτηση και σύνδεση

Αφορά όλους όσους εργάζονται στον γερανό, πριν από τη χρήση του.

Ο χρήστης του γερανού είναι υπεύθυνος για την επιλογή και τη σωστή κατάρτιση του προσωπικού που θα θέσει σε λειτουργία το μηχάνημα.

Παραδείγματα για εξουσιοδοτημένα άτομα:

• Άτομα με ολοκληρωμένες γνώσεις στη μηχανολογία και στην ηλεκτρολογία των γερανών μετά από τεχνική εκπαίδευση.
• Άτομα με επαρκή εμπειρία στη λειτουργία, τοποθέτηση και συντήρηση γερανών.
• Άτομα με ολοκληρωμένες γνώσεις των σχετικών τεχνικών κανονισμών, των οδηγιών και των κανονισμών ασφαλείας, που ισχύουν στην εκάστοτε χώρα.
• Άτομα με τακτική επιμόρφωση από την ABUS.

Η ABUS δεν αναλαμβάνει καμία ευθύνη για βλάβες που είναι συνέπεια της εσφαλμένης έναρξης χρήσης που έγινε από μη εξειδικευμένο προσωπικό.

Η ABUS συνιστά να γίνεται η έναρξη χρήσης από τους δικούς της τεχνικούς.

Σύνδεση γερανού με LIS-SV

1. Συνδέστε σύμφωνα με το σχέδιο συνδεσμολογίας.

Έλεγχος εργοστασιακής ρύθμισης

1. Ανυψώστε το φορτίο ελέγχου.
2. Συγκρίνετε την τιμή που εμφανίζει το LIS-SV στις αντίστοιχες παραμέτρους για την ένδειξη φορτίου (P 7.00, P 7.01, P 7.02, P 7.03) ή στην ένδειξη φορτίου.

Σε περίπτωση απόκλισης μεγαλύτερης από -5 % έως +5 %, πρέπει να προσαρμοστούν οι σχετικές παράμετροι!

Σε αυτή την περίπτωση, είναι απαραίτητο να ρυθμιστούν οι αντίστοιχες παράμετροι του σχετικού ανυψωτικού μηχανισμού ή πρέπει να γίνει νέα βαθμονόμηση. Βλ. «P 1.2/P 2.2/P 3.2 Ρύθμιση με φορτίο ελέγχου».

Ανάγνωση και ρύθμιση του LIS‑SV

Εάν το LIS-SV δεν είναι προρυθμισμένο ή οι ρυθμίσεις πρέπει να προσαρμοστούν, τότε ρυθμίζονται οι αντίστοιχες παράμετροι.

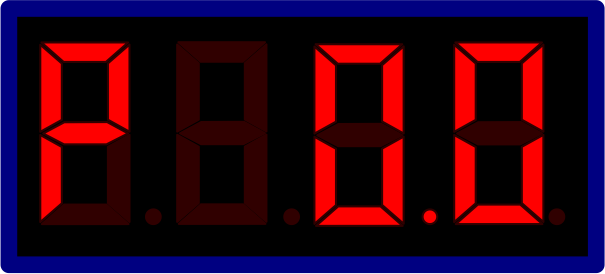

P 0.0 Ρύθμιση μέγιστης αντοχής

Σε αυτή την παράμετρο καταχωρείται η μέγιστη αντοχή του γερανού. Όταν αξιολογείται μόνο ένας ανυψωτικός μηχανισμός, η μέγιστη αντοχή είναι πάντα ίση με τη μέγιστη αντοχή του οικείου ανυψωτικού μηχανισμού.

Υπόδειξη

Κατά την αξιολόγηση του αθροιστικού φορτίου, η μέγιστη αντοχή ολόκληρου του γερανού μπορεί να είναι μικρότερη από το άθροισμα των επιμέρους αντοχών των ανυψωτικών μηχανισμών. Αυτό συμβαίνει π.χ., όταν το LIS-SV επιτηρεί το αθροιστικό φορτίο και οι επιμέρους αντοχές είναι μεγαλύτερες από τη μέγιστη αντοχή του γερανού (π.χ. 5 t (5 t/3 t).

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 0.0.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.

1. Καταχωρήστε τη μέγιστη αντοχή του γερανού με τα πλήκτρα βέλους.
2. Πατήστε σύντομα το Enter.

• Η τιμή αποθηκεύεται.

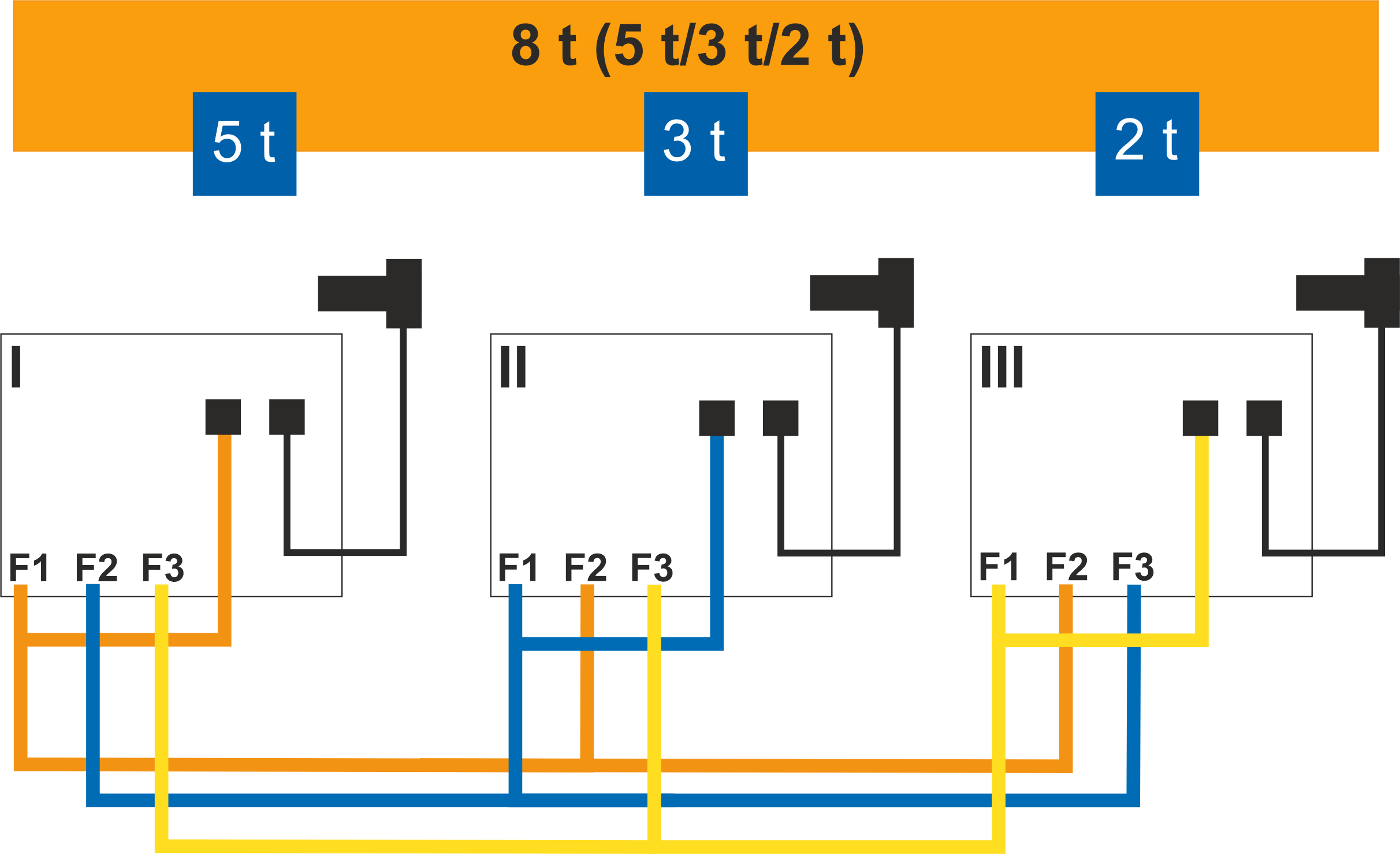

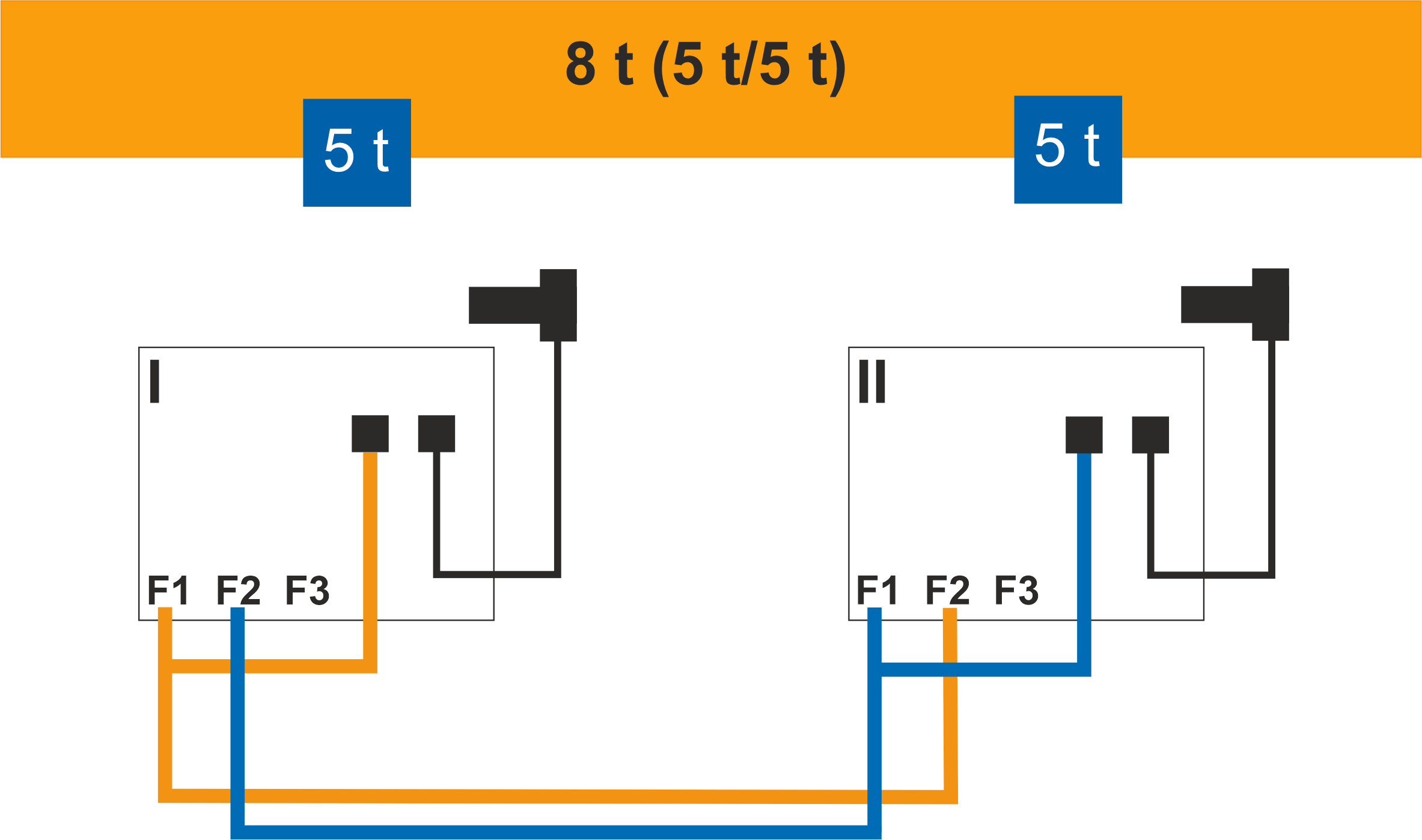

P 1.0/P 2.0/P 3.0 Ρύθμιση μέγιστης αντοχής του ανυψωτικού μηχανισμού

Σε αυτές τις παραμέτρους καταχωρείται η μέγιστη αντοχή του εκάστοτε ανυψωτικού μηχανισμού.

Εάν ο ανυψωτικός μηχανισμός δεν υπάρχει, δεν απαιτείται καταχώριση μέγιστης αντοχής στην αντίστοιχη παράμετρο. Στην περίπτωση αυτή, η παράμετρος έχει την τιμή 0.

Υπόδειξη

Η παράμετρος P 3.0 δεν μπορεί να ρυθμιστεί εάν υπάρχει αποθηκευμένη τιμή στην P 5.11. Εάν υπάρχει αποθηκευμένη τιμή στο P 5.11, το LIS-SV ενεργοποιείται για λειτουργία με τον μετατροπέα συχνότητας ABULiner. Στην περίπτωση αυτή, η P 5.11 πρέπει πρώτα να ρυθμιστεί 0. Βλ. εγχειρίδιο "Συσκευή ABULiner ανύψωσης/καθόδου".

1. Με τα πλήκτρα βέλους επιλέξτε την αντίστοιχη παράμετρο

• P 1.0 για τον οικείο ανυψωτικό μηχανισμό
• P 2.0 για τον ανυψωτικό μηχανισμό στην είσοδο F2
• P 3.0 για τον ανυψωτικό μηχανισμό στην είσοδο F3

1. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.

1. Καταχωρίστε τη μέγιστη αντοχή του εκάστοτε ανυψωτικού μηχανισμού με τα πλήκτρα βέλους.
2. Πατήστε σύντομα το Enter.

• Η τιμή αποθηκεύεται.

P 4.0 Ρύθμιση σημείου εναλλαγής της ασφάλειας υπερφόρτωσης για το αθροιστικό φορτίο του γερανού

Στην παράμετρο αυτή ρυθμίζεται το σημείο εναλλαγής για την ασφάλεια υπερφόρτωσης του αθροιστικού φορτίου του γερανού. Η ρύθμιση γίνεται ως ποσοστό της καταχωρημένης μέγιστης αντοχής του γερανού μεταξύ 0 % και 110 %. Η τιμή ρυθμίζεται με βήμα 2 %.

Αν υπάρχουν πολλοί ανυψωτικοί μηχανισμοί, η τιμή που καταχωρείται πρέπει να είναι ίδια σε όλους τους μηχανισμούς, καθώς πρόκειται για την ασφάλεια υπερφόρτωσης του αθροιστικού φορτίου και, επομένως, του γερανού. Κατά συνέπεια, όλοι οι ανυψωτικοί μηχανισμοί απενεργοποιούνται όταν γίνεται υπέρβαση της καταχωρημένης τιμής και η ασφάλεια υπερφόρτωσης τίθεται σε κατάσταση υπερφόρτωσης. Ταυτόχρονα, το LIS-SV εμφανίζει το μετρημένο φορτίο και αναβοσβήνει ανά δευτερόλεπτο.

Η ρυθμισμένη τιμή αναφέρεται πάντα στη ρύθμιση της μέγιστης αντοχής στο P 0.0.

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 4.0.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.

1. Ρυθμίστε την τιμή μεταξύ 0 % και 110 % της μέγιστης αντοχής του γερανού.
2. Πατήστε σύντομα το Enter.

• Η τιμή αποθηκεύεται.

P 4.1/P 4.2/P 4.3 Ρύθμιση σημείων εναλλαγής της ασφάλειας υπερφόρτωσης των μεμονωμένων ανυψωτικών

Στις παραμέτρους αυτές ρυθμίζονται τα σημεία εναλλαγής της ασφάλειας υπερφόρτωσης για τους μεμονωμένους ανυψωτικούς μηχανισμούς. Οι παράμετροι αναφέρονται πάντα στον οικείο ανυψωτικό μηχανισμό, δηλαδή στον μηχανισμό στον οποίο είναι εγκατεστημένη η παρούσα ρυθμιζόμενη συσκευή (συνδεδεμένη στην είσοδο F1) και σε έως και δύο άλλους ανυψωτικούς μηχανισμούς στις εισόδους F2 και F3. Η τιμή είναι μεταξύ 0 % και 110 % της μέγιστης αντοχής και ρυθμίζεται με βήμα 2 %.

Ο αντίστοιχος ανυψωτικός μηχανισμός στην εκάστοτε είσοδο απενεργοποιείται μετά την υπέρβαση της αποθηκευμένης τιμής και η ασφάλεια υπερφόρτωσης τίθεται σε κατάσταση υπερφόρτωσης. Ταυτόχρονα, το LIS-SV εμφανίζει το φορτίο και αναβοσβήνει ανά δευτερόλεπτο.

1. Με τα πλήκτρα βέλους επιλέξτε την αντίστοιχη παράμετρο:

• P 4.1 για το οικείο σήμα φορτίου (είσοδος F1)
• P 4.2 για το σήμα φορτίου στην είσοδο F2
• P 4.3 για το σήμα φορτίου στην είσοδο F3

1. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.

1. Ρυθμίστε την τιμή μεταξύ 2 % και 110 % της μέγιστης αντοχής του σχετικού ανυψωτικού μηχανισμού.
2. Πατήστε σύντομα το Enter.

• Η τιμή αποθηκεύεται.

P 4.40 Ρύθμιση δεύτερου εξαρτημένου από το φορτίο σημείου εναλλαγής για το αθροιστικό φορτίο του γερανού

Στην παράμετρο αυτή ρυθμίζεται το δεύτερο εξαρτημένο από το φορτίο σημείο εναλλαγής για το αθροιστικό φορτίο του γερανού μεταξύ 0 % και 110 % της μέγιστης αντοχής σε φορτίο. Η τιμή ρυθμίζεται με βήμα 2 %.

Το δεύτερο εξαρτημένο από το φορτίο σημείο εναλλαγής ενεργοποιείται με την διέγερση της εισόδου EA στο LIS-SV. Αυτό επιτρέπει, π.χ. την υλοποίηση περιοχών μερικού φορτίου (μειωμένη μέγιστη αντοχή φορτίου της κύριας δοκού, π.χ. στην άκρη), οι οποίες ενεργοποιούνται μέσω διακόπτη μοχλού τεσσάρων θέσεων.

Η ρυθμισμένη τιμή αναφέρεται πάντα στη ρύθμιση της μέγιστης αντοχής στο P 0.0.

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 4.40.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.

1. Ρυθμίστε την τιμή μεταξύ 0 % και 110 % της αντοχής του γερανού.
2. Πατήστε σύντομα το Enter.

• Η τιμή αποθηκεύεται.

P 4.41/P 4.42/P 4.43 Ρύθμιση δεύτερου εξαρτημένου από το φορτίο σημείου εναλλαγής των ανυψωτικών μηχανισμών

Σε αυτή την παράμετρο ρυθμίζονται τα δεύτερα, εξαρτώμενα από το φορτίο, σημεία εναλλαγής των μεμονωμένων ανυψωτικών μηχανισμών. Οι παράμετροι αναφέρονται πάντα στον οικείο ανυψωτικό μηχανισμό, δηλαδή στον ανυψωτικό μηχανισμό στον οποίο είναι εγκατεστημένη η παρούσα ρυθμιζόμενη συσκευή (συνδεδεμένη στην είσοδο F1) και σε έως και δύο άλλους ανυψωτικούς μηχανισμούς στις εισόδους F2 και F3. Η τιμή είναι μεταξύ 0 % και 110 % της μέγιστης αντοχής του ανυψωτικού μηχανισμού και ρυθμίζεται με βήμα 2 %.

Ο αντίστοιχος ανυψωτικός μηχανισμός στην εκάστοτε είσοδο απενεργοποιείται μετά την υπέρβαση της αποθηκευμένης τιμής και η ασφάλεια υπερφόρτωσης τίθεται σε κατάσταση υπερφόρτωσης. Ταυτόχρονα, το LIS-SV εμφανίζει το φορτίο και αναβοσβήνει ανά δευτερόλεπτο.

Το δεύτερο εξαρτημένο από το φορτίο σημείο εναλλαγής της ασφάλειας υπερφόρτωσης ενεργοποιείται με την διέγερση της εισόδου EA στο LIS-SV. Έτσι μπορεί, π.χ., να ανάβει μια φωτεινή ένδειξη σε περίπτωση υπερφόρτωσης.

Η ρυθμισμένη τιμή αναφέρεται πάντα στη ρύθμιση της μέγιστης αντοχής στο P 1.0 για την είσοδο F1, στο P 2.0 για την είσοδο F2 ή στο P 3.0 για την είσοδο F3.

1. Με τα πλήκτρα βέλους επιλέξτε την αντίστοιχη παράμετρο

• P 4.41 για το οικείο σήμα φορτίου (είσοδος F1)
• P 4.42 για το σήμα φορτίου στην είσοδο F2
• P 4.43 για το σήμα φορτίου στην είσοδο F3

1. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.

1. Ρυθμίστε την τιμή μεταξύ 0 % και 110 % της αντοχής του αντίστοιχου ανυψωτικού μηχανισμού.
2. Πατήστε σύντομα το Enter.

• Η τιμή αποθηκεύεται.

P 4.5 Ρύθμιση σημείου εναλλαγής εξαρτημένου από το φορτίο στην πλακέτα μετατροπέα ρεύματος

Στην παράμετρο αυτή ρυθμίζεται το εξαρτημένο από το φορτίο σημείο εναλλαγής για το αθροιστικό φορτίο μεταξύ 0 % και 110 % της μέγιστης αντοχής. Η τιμή ρυθμίζεται με βήμα 2 %.

Σε αντίθεση με την παράμετρο P 4.40, το εξαρτώμενο από το φορτίο σημείο εναλλαγής δεν υλοποιείται στο LIS-SV μέσω της εξόδου TxD - EA, αλλά μέσω της εξωτερικής πλακέτας μετατροπέα ρεύματος. Σε περίπτωση υπέρβασης της ρυθμισμένης τιμής, ενεργοποιείται το ρελέ στην πλακέτα.

Αυτό το εξηρτημένο από το φορτίο σημείο εναλλαγής χρησιμοποιείται για την εναλλαγή λειτουργιών χωρίς δυναμικό.

Η ρυθμισμένη τιμή αναφέρεται πάντα στη ρύθμιση της μέγιστης αντοχής στο P 0.0.

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 4.5.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει και εμφανίζεται η τρέχουσα αποθηκευμένη τιμή.

1. Ρυθμίστε την επιθυμητή τιμή μεταξύ 0 % και 110 % της μέγιστης αντοχής του γερανού.
2. Πατήστε σύντομα το Enter.

• Η τιμή αποθηκεύεται.

P 5.01 Ρύθμιση ευαισθησίας "γρήγορης αύξησης φορτίου"

Με την παράμετρο αυτή ρυθμίζεται πόσο ευαίσθητα αντιδρά ο ανυψωτικός μηχανισμός σε απότομη ανύψωση φορτίου. Όταν ένα φορτίο ανυψωθεί απότομα, ο ανυψωτικός μηχανισμός μεταβαίνει από τη γρήγορη στην αργή ταχύτητα ανύψωσης μέχρι να τελειώσει η γρήγορη ανύψωση του φορτίου.

Η τιμή δεν έχει μονάδα και μπορεί να ρυθμίζεται μεταξύ 20 και 255. Το 20 είναι πολύ ευαίσθητο και το 255 είναι πολύ λίγο ευαίσθητο.

Υπόδειξη

Η παράμετρος είναι προσβάσιμη μόνο με ειδικό κωδικό! Εάν απαιτείται ρύθμιση γρήγορης ανύψωσης φορτίου, επικοινωνήστε με το τμήμα σέρβις της ABUS. Βλ. «Τμήμα σέρβις της ABUS».

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 5.01.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.
• Εμφανίζεται η τρέχουσα τιμή.

1. Πατήστε το Enter μέχρι να εμφανιστεί στην οθόνη η ένδειξη "Code".
2. Πατήστε παρατεταμένα το Enter.
3. Καταχωρήστε τον κωδικό.
4. Πατήστε σύντομα το Enter.
5. Καταχωρήστε την τιμή με τα πλήκτρα βέλους.
6. Πατήστε σύντομα το Enter.

• Η τιμή αποθηκεύεται.

P 5.1 Εμφάνιση θεωρητικής διάρκειας χρήσης

Αυτή η παράμετρος δείχνει τις ώρες πλήρους φορτίου της αντίστοιχης ταξινόμησης κατά FEM στην οποία κατατάσσεται ο ανυψωτικός μηχανισμός.

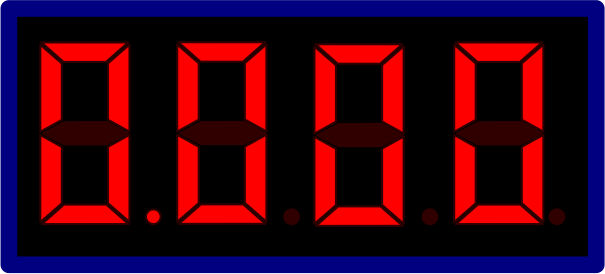

Εάν η συλλογική μνήμη φορτίου δεν είναι ενεργή, εμφανίζεται 0000.

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 5.1.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει και εμφανίζεται η τρέχουσα τιμή.

1. Πατήστε σύντομα το Enter.

• Στην οθόνη εμφανίζεται P 5.1.

P 5.2 Ανάγνωση συλλογικής μνήμης φορτίου

Σε αυτή την παράμετρο εμφανίζονται τα δεδομένα της συλλογικής μνήμης φορτίου.

Αυτή η παράμετρος μπορεί να καλείται από το επίπεδο παραμέτρων ή απευθείας από την οθόνη στην κατάσταση λειτουργίας. Βλ. "Άνοιγμα επιπέδου παραμέτρων".

Η συλλογική μνήμη φορτίου περιέχει συνολικά 6 τιμές.

1. Πατήστε το Enter μέχρι να εμφανιστεί στην οθόνη η ένδειξη "Code".
2. Πατήστε παρατεταμένα το Enter.
3. Καταχωρήστε τον κωδικό 2223.
4. Πατήστε σύντομα το Enter.

• Η συλλογική μνήμη φορτίου εμφανίζει την πρώτη τιμή.

1. Πατήστε σύντομα Enter για να μεταβείτε στην επόμενη τιμή.
2. Πατήστε παρατεταμένα το Enter, για να βγείτε από τη συλλογική μνήμη φορτίου.

• Το LIS είναι σε κατάσταση λειτουργίας.
• Εμφανίζεται το P 5.2.

P 5.3 Δοκιμή κατά τον έλεγχο πριν την πρώτη έναρξη χρήσης

Υπόδειξη

Αυτή η λειτουργία χρησιμοποιείται κατά κανόνα για δοκιμές από εμπειρογνώμονα πριν την πρώτη έναρξη χρήσης.

Η ασφάλεια υπερφόρτωσης είναι σε αυτή την παράμετρο απενεργοποιημένη! Μετά από 45 λεπτά, η παράμετρος κλείνει αυτόματα και η ασφάλεια υπερφόρτωσης γίνεται ξανά ενεργή.

1. Καλέστε την παράμετρο P 5.3 με τα πλήκτρα βέλους.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει και εμφανίζεται η πρώτη τιμή από τον πίνακα.

1. Για εναλλαγή μεταξύ των τιμών πατήστε σύντομα το Enter.
2. Ελέγξτε τις λειτουργίες.
3. Πατήστε παρατεταμένα το Enter.

• Στην οθόνη εμφανίζεται P 5.3.

P 5.4 Διενέργεια διάγνωσης συσκευής

Με την παράμετρο αυτή μπορούν να ενεργοποιούνται χειροκίνητα τα ρελέ του LIS. Επιπλέον, μπορεί να ελέγχεται το σήμα ελέγχου στις εισόδους E1 έως E7 και EA.

Υπόδειξη

Η παράμετρος χωρίζεται σε 3 περιοχές:

• Δοκιμή των ρελέ για τις εξόδους
• Δοκιμή του δεύτερου εξαρτημένου από το φορτίο σημείου εναλλαγής.
• Δοκιμή των εισόδων E1 – E7, EA
  Όταν αυτή η παράμετρος είναι ενεργή, ο ανυψωτικός μηχανισμός δεν ανυψώνεται ούτε κατεβαίνει!

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 5.4.

1. Πατήστε σύντομα το Enter.

• Εμφανίζεται η ένδειξη "Code".

1. Πατήστε παρατεταμένα το Enter.
2. Καταχωρήστε τον κωδικό 1443.
3. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.

1. Καλέστε τα ακόλουθα σημεία εναλλαγής στον πίνακα το ένα μετά το άλλο πατώντας Enter.

Από τα διάφορα σημεία εναλλαγής του πίνακα μπορούν να ελέγχονται τα ρελέ για τις εξόδους και τις εισόδους. Ο έλεγχος του δεύτερου εξαρτημένου από το φορτίο σημείου εναλλαγής δεν είναι ακόμη εφικτός.

P 5.5 Διαγραφή τιμών

Με αυτή την παράμετρο διαγράφονται όλες οι τιμές με εξαίρεση τη συλλογική μνήμη φορτίου.

1. Με τα πλήκτρα βέλους καλέστε την παράμετρο P 5.5.
2. Πατήστε σύντομα το Enter.

• Εμφανίζεται η ένδειξη "Code".

1. Πατήστε παρατεταμένα το Enter.
2. Καταχωρήστε τον κωδικό 1443.
3. Πατήστε σύντομα το Enter.

• Στην οθόνη αναβοσβήνει η ένδειξη "LOE".

1. Κρατήστε πατημένο το Enter.

• Όλες οι τιμές εκτός από τη συλλογική μνήμη φορτίου διαγράφονται!

P 5.6 Ρύθμιση συντελεστή διόρθωσης ρεύματος

Με την παράμετρο αυτή καταχωρείται ο συντελεστής διόρθωσης των πλακετών μετατροπέα ρεύματος της ABUS. Τις τιμές θα τις βρείτε στον ακόλουθο πίνακα.

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 5.6.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.
• Εμφανίζεται η τρέχουσα τιμή.

1. Πατήστε παρατεταμένα το Enter.
2. Καταχωρήστε την τιμή από τον πίνακα με τα πλήκτρα βέλους.
3. Πατήστε σύντομα το Enter.

• Η τιμή αποθηκεύεται.

P 5.7 Ρύθμιση λειτουργίας σε δίδυμο ανυψωτικό μηχανισμό

Με την παράμετρο αυτή ρυθμίζεται η χρονική υστέρηση ενεργοποίησης των ανυψωτικών μηχανημάτων, ώστε να αποτρέπεται η ταυτόχρονη ροή υψηλού ρεύματος εκκίνησης στους κινητήρες των ανυψωτικών. Η παράμετρος μπορεί να λαμβάνει τις τιμές 0, 1 και 2.

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 5.7.

1. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.

1. Πατήστε το Enter μέχρι να εμφανιστεί στην οθόνη η ένδειξη "Code".
2. Πατήστε παρατεταμένα το Enter.
3. Καταχωρήστε τον κωδικό 1443.

1. Πατήστε σύντομα το Enter.

1. Ανάλογα με τον τομέα εφαρμογής, επιλέξτε με τα πλήκτρα βέλους την ακόλουθη ρύθμιση:

1. Πατήστε σύντομα το Enter.

• Η καταχωρημένη τιμή αποθηκεύεται.

P 5.8 Ενεργοποίηση λειτουργίας με σύστημα ελέγχου ομοιόμορφης κίνησης ABUS

Με αυτή την παράμετρο ενεργοποιείται το σύστημα ελέγχου ομοιόμορφης κίνησης ABUS. Για την ορθή λειτουργία του συστήματος ελέγχου ομοιόμορφης κίνησης ABUS, η παράμετρος πρέπει να έχει την τιμή 1.

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 5.8.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει και εμφανίζεται η τρέχουσα τιμή.

1. Πατήστε το Enter μέχρι να εμφανιστεί στην οθόνη η ένδειξη "Code".
2. Πατήστε παρατεταμένα το Enter.
3. Καταχωρήστε τον κωδικό 1443.
4. Πατήστε σύντομα το Enter.
5. Με τα πλήκτρα βέλους ρυθμίστε την παράμετρο για την ενεργοποίηση του συστήματος ελέγχου ομοιόμορφης κίνησης στην τιμή 1.
6. Πατήστε σύντομα το Enter.
7. Η καταχωρημένη τιμή αποθηκεύεται.

P 5.10 Ενεργοποίηση λειτουργίας ABUliner με μετατροπέα συχνότητας

Με την παράμετρο αυτή ενεργοποιείται το επίπεδο παραμέτρων για τη ρύθμιση του LIS-SV στον μετατροπέα συχνότητας του ABULiner. Μετά την ενεργοποίηση είναι εφικτή η πρόσβαση στις παραμέτρους P 5.11 έως P 5.99.

Συμβουλευτείτε το εγχειρίδιο "Συσκευή ABULiner ανύψωσης/καθόδου".

P 9.9 Έξοδος από το επίπεδο παραμέτρων

Η έξοδος από το επίπεδο παραμέτρων πρέπει να γίνεται πάντα με την παράμετρο P 9.9, ώστε να αποθηκεύονται οι τιμές και να είναι ξανά ενεργή η ασφάλεια υπερφόρτωσης!

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 9.9.
2. Πατήστε σύντομα το Enter.

• Το επίπεδο παραμέτρων κλείνει.

P 1.1/P 2.1/P 3.1 Διενέργεια προσαρμογής μηδενικού σημείου

Με αυτές τις παραμέτρους γίνεται προσαρμογή μηδενικού σημείου για τους αντίστοιχους ανυψωτικούς μηχανισμούς 1, 2 και 3. Εδώ προσδιορίζεται ποια τιμή μετρά το LIS-SV σε άδειο γάντζο μέσω του πείρου μέτρησης στο βαρούλκο.

Υπόδειξη

Κατά τη διαδικασία μέτρησης δεν επιτρέπεται να είναι αναρτημένα στον γάντζο φορτίο ελέγχου ή εξαρτήματα πρόσδεσης.

1. Με τα πλήκτρα βέλους επιλέξτε την αντίστοιχη παράμετρο:

• P 1.1 για το οικείο σήμα φορτίου (είσοδος F1)
• P 2.1 για το σήμα φορτίου στην είσοδο F2
• P 3.1 για το σήμα φορτίου στην είσοδο F3

1. Πατήστε το Enter μέχρι να εμφανιστεί στην οθόνη η ένδειξη "Code".
2. Πατήστε παρατεταμένα το Enter.
3. Καταχωρήστε τον κωδικό 1443.

1. Πατήστε σύντομα το Enter.

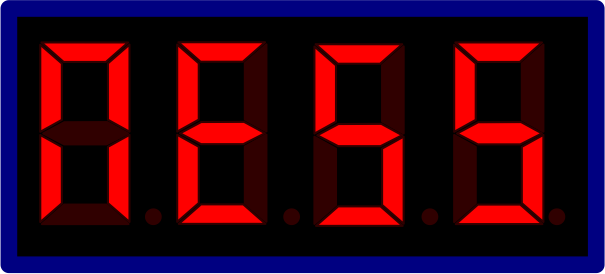

• Μετά το πάτημα του Enter, εμφανίζεται στην οθόνη "MESS".
• Μετά από 2 s εμφανίζεται στην οθόνη η τιμή της μετρημένης συχνότητας σε άδειο γάντζο.

1. Πατήστε Enter μέχρι να εμφανιστεί η αντίστοιχη παράμετρος (P 1.1/P 2.1/P 3.1).

Η εκάστοτε παράμετρος μπορεί να κλείσει μόνο όταν η μετρημένη συχνότητα είναι μεγαλύτερη από 0,100 kHz.

• Η μετρημένη τιμή αποθηκεύεται.

P 1.2/P 2.2/P 3.2 Ρύθμιση με φορτίο ελέγχου

Με τις παραμέτρους αυτές καθορίζεται η τιμή που μετρά το LIS-SV σε φορτίο ελέγχου με τη χρήση πείρου μέτρησης στο βαρούλκο. Από αυτή την τιμή και την προσαρμογή μηδενικού σημείου, το LIS-SV υπολογίζει μια αναλογική συνάρτηση (γραμμή φορτίου), με την οποία θα υπολογίζεται στη συνέχεια το τρέχον φορτίο από τη μετρημένη τιμή στον πείρο μέτρησης.

Υπόδειξη

Για τη ρύθμιση με φορτίο ελέγχου, απαιτείται φορτίο του οποίου το βάρος να είναι γνωστό. Το φορτίο πρέπει να είναι το 80 % της μέγιστης αντοχής!

Το φορτίο ελέγχου πρέπει να είναι τουλάχιστον το 40 % της μέγιστης αντοχής. Εάν η ρύθμιση έγινε με φορτίο μεταξύ 40 % και 80 % της μέγιστης αντοχής, αυτό πρέπει να καταγραφεί στο πρακτικό ελέγχων!

Όσο περισσότερο πλησιάζει το φορτίο ελέγχου στη μέγιστη αντοχή, τόσο ακριβέστερα εμφανίζεται το βάρος φορτίου.

1. Με τα πλήκτρα βέλους επιλέξτε την αντίστοιχη παράμετρο:

• P 1.2 για το οικείο σήμα φορτίου (είσοδος F1)
• P 2.2 για το σήμα φορτίου στην είσοδο F2
• P 3.2 για το σήμα φορτίου στην είσοδο F3

1. Πατήστε σύντομα το Enter.

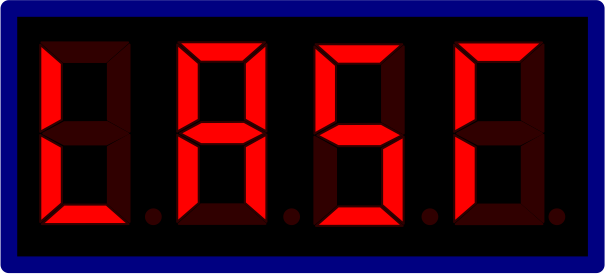

• Στην οθόνη εμφανίζεται η ένδειξη "Last":

1. Πατήστε παρατεταμένα το Enter μέχρι να εμφανιστεί η ένδειξη "0.000".
2. Καταχωρήστε το γνωστό φορτίο ελέγχου από δεξιά προς τα αριστερά.

1. Πατήστε σύντομα το Enter.

• Στην οθόνη εμφανίζεται μια κλιμακωτή καμπύλη με διαδρομή από κάτω προς τα επάνω.

1. Ανυψώστε το φορτίο ελέγχου μέχρι που να κρέμεται ελεύθερο.

Το φορτίο ελέγχου θα πρέπει να κρέμεται ήρεμα.

1. Πατήστε το πλήκτρο διακοπής κινδύνου.

• Μετά από 3 s εμφανίζεται η ένδειξη "MESS".
• Μετά από 5 s εμφανίζεται η μετρημένη συχνότητα για φορτίο ελέγχου.

1. Απασφαλίστε το πλήκτρο στοπ κινδύνου.

• Μετά τη μέτρηση εμφανίζονται έξι τιμές:

• Συχνότητα με το τρέχον φορτίο ελέγχου
• Συντελεστής ενίσχυσης
• Συχνότητα μηδενικού σημείου
• Διαφορά μεταξύ φορτίου ελέγχου και μηδενικού σημείου
• Αντοχή
• Τιμή του φορτίου ελέγχου

1. Πατήστε σύντομα Enter για να μεταβείτε στην επόμενη τιμή.
2. Πατήστε παρατεταμένα το Enter.

• Οι τιμές αποθηκεύονται.

P 1.3/P 2.3/P 3.3 Ανάγνωση ή καταχώρηση συχνότητας μηδενικού σημείου

Με τις παραμέτρους αυτές διαβάζεται ή καταχωρείται η τιμή της συχνότητας [σε kHz] μηδενικού σημείου για τον εκάστοτε ανυψωτικό μηχανισμό. Η τιμή είναι μεταξύ 0,5 kHz και 1 kHz, έτσι ώστε, σε περίπτωση θραύσης συρματόσχοινου, να μπορεί να μειωθεί στο "μηδέν" και το LIS-SV να αναγνωρίσει την έλλειψη σήματος.

1. Με τα πλήκτρα βέλους επιλέξτε την αντίστοιχη παράμετρο

• P 1.3 για το οικείο σήμα φορτίου (είσοδος F1)
• P 2.3 για το σήμα φορτίου στην είσοδο F2
• P 3.3 για το σήμα φορτίου στην είσοδο F3

1. Πατήστε σύντομα το Enter.

• Εμφανίζεται η τρέχουσα αποθηκευμένη τιμή.

1. Πατήστε το Enter μέχρι να εμφανιστεί στην οθόνη η ένδειξη "Code".
2. Πατήστε παρατεταμένα το Enter.
3. Καταχωρήστε τον κωδικό 1443.
4. Πατήστε σύντομα το Enter.
5. Καταχωρήστε τιμή μεταξύ 0,5 kHz και 1 kHz.
6. Πατήστε σύντομα το Enter.

• Η καταχωρημένη τιμή αποθηκεύεται.

P 1.4/P 2.4/P 3.4 Ανάγνωση ή καταχώρηση συντελεστή ενίσχυσης

Με αυτές τις παραμέτρους διαβάζεται ή καταχωρείται η τιμή του συντελεστή ενίσχυσης για τον εκάστοτε ανυψωτικό μηχανισμό. Ο συντελεστής ενίσχυσης είναι η γωνία των γραμμών φορτίου από την οποία το LIS-SV υπολογίζει το βάρος του αναρτημένου φορτίου μέσω της συχνότητας μηδενικού σημείου και της συχνότητας μέτρησης. Μέσω της παραμέτρου αυτής ρυθμίζεται συνεπώς η κλίση των γραμμών φορτίου.

Υπόδειξη

Η καταχώρηση ή η αλλαγή γνωστής τιμής μέτρησης είναι αναγκαία μόνο σε περίπτωση αντικατάστασης συσκευής. Στην περίπτωση αυτή, γνωστές τιμές μέτρησης από παλαιά συσκευή μπορούν να μεταφερθούν στη νέα συσκευή ή να καταχωρηθούν τιμές μέτρησης από άλλον ανυψωτικό μηχανισμό. Διαφορετικά, η τιμή δεν επιτρέπεται να αλλάζει!

1. Με τα πλήκτρα βέλους επιλέξτε την αντίστοιχη παράμετρο

• P 1.4 για το οικείο σήμα φορτίου (είσοδος F1)
• P 2.4 για το σήμα φορτίου στην είσοδο F2
• P 3.4 για το σήμα φορτίου στην είσοδο F3

1. Πατήστε σύντομα το Enter.

• Εμφανίζεται η τρέχουσα αποθηκευμένη τιμή.

1. Πατήστε το Enter μέχρι να εμφανιστεί στην οθόνη η ένδειξη "Code".
2. Πατήστε παρατεταμένα το Enter.
3. Καταχωρήστε τον κωδικό 1443.
4. Πατήστε σύντομα το Enter.
5. Καταχωρήστε τη μετρημένη ή αναγνωσμένη τιμή.
6. Πατήστε σύντομα το Enter.

• Η καταχωρημένη τιμή αποθηκεύεται.

P 6.1 Καταχώρηση θεωρητικής διάρκειας χρήσης

Με την παράμετρο αυτή ορίζεται η θεωρητική διάρκεια χρήσης με βάση την ταξινόμηση κατά FEM και ενεργοποιείται η συλλογική μνήμη φορτίου.

Εάν η συλλογική μνήμη φορτίου δεν είναι ενεργή, εμφανίζεται 0000.

Υπόδειξη

Η συλλογική μνήμη φορτίου ενεργοποιείται μόνο από την ABUS. Εάν απαιτείται η συλλογική μνήμη φορτίου, επικοινωνήστε με το τμήμα σέρβις της ABUS. Βλ. «Τμήμα σέρβις της ABUS».

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 6.1.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.

1. Καταχωρήστε τη θεωρητική διάρκεια χρήσης σύμφωνα με την ταξινόμηση κατά FEM με τα πλήκτρα βέλους.
2. Πατήστε σύντομα το Enter.

• Η τιμή αποθηκεύεται.

P 6.2 Καταχώρηση τιμής έναρξης

Σε αυτή την παράμετρο καταχωρείται μια τιμή έναρξης [σε h], η οποία αφαιρείται από τις θεωρητικές ώρες πλήρους φορτίου για τον υπολογισμό της υπολειπόμενης διάρκειας ζωής. Η τιμή έναρξης υποδηλώνει τις μεχρι εκείνη τη στιγμή ώρες λειτουργίας πλήρους φορτίου του ανυψωτικού μηχανισμού.

Αυτή η παράμετρος χρησιμοποιείται εάν, π.χ., χρησιμοποιηθεί νέο LIS-SV σε υπάρχοντα ανυψωτικό μηχανισμό.

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 6.2.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει και εμφανίζεται για λίγο η ένδειξη "STA".
• Εμφανίζεται η τρέχουσα τιμή έναρξης.

1. Πατήστε το Enter μέχρι να εμφανιστεί στην οθόνη η ένδειξη "Code".
2. Πατήστε παρατεταμένα το Enter.
3. Καταχωρήστε τον κωδικό 1443.
4. Πατήστε σύντομα το Enter.
5. Με τα πλήκτρα βέλους καταχωρήστε την τιμή έναρξης.
6. Πατήστε σύντομα το Enter.

• Η τιμή έναρξης αποθηκεύεται.

P 6.3 Διαγραφή τιμών (και της συλλογικής μνήμης φορτίου)

Με την παράμετρο αυτή διαγράφονται όλες οι τιμές, καθώς και η συλλογική μνήμη φορτίου. Αυτό είναι εφικτό μόνο με ειδικό κωδικό!

Υπόδειξη

Η συλλογική μνήμη φορτίου μπορεί να διαγραφεί μόνο με ειδικό κωδικό. Εάν απαιτείται διαγραφή, επικοινωνήστε με το τμήμα σέρβις της ABUS. Βλ. «Τμήμα σέρβις της ABUS».

1. Με τα πλήκτρα βέλους καλέστε την παράμετρο P 6.5.

1. Πατήστε σύντομα το Enter.

• Εμφανίζεται η ένδειξη "Code".

1. Πατήστε παρατεταμένα το Enter.
2. Καταχωρήστε τον κωδικό.
3. Πατήστε σύντομα το Enter.

• Όλες οι τιμές, συμπεριλαμβανομένης της συλλογικής μνήμης φορτίου, διαγράφονται!

P 6.4 Εμφάνιση πραγματικής διάρκειας χρήσης S

Αυτή η παράμετρος δείχνει την τιμή της πραγματικής διάρκειας χρήσης [σε h].

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 6.4.

1. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει και εμφανίζεται η τρέχουσα τιμή.

1. Πατήστε σύντομα το Enter.

• Στην οθόνη εμφανίζεται P 6.4.

P 6.5 Εμφάνιση ωρών λειτουργίας Ti

Αυτή η παράμετρος εμφανίζει τις ώρες λειτουργίας [σε h].

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 6.5.

1. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει και εμφανίζεται η τρέχουσα τιμή.

1. Πατήστε σύντομα το Enter.

• Στην οθόνη εμφανίζεται P 6.5.

P 7.00 Εμφάνιση της ένδειξης αθροιστικού φορτίου

Αυτή η παράμετρος εμφανίζει το αθροιστικό φορτίο [σε t]. Η εμφανιζόμενη τιμή μπορεί να κυμαίνεται μεταξύ 0 t και 408 t.

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 7.0.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει και εμφανίζεται η τρέχουσα τιμή.

Στη συνέχεια, θα πρέπει να κληθεί ξανά το επίπεδο παραμέτρων για την έξοδο από την παράμετρο:

1. Πατήστε Enter μέχρι να εμφανιστεί η ένδειξη "Code" ή "P-nr".
2. Ανοίξτε το επίπεδο παραμέτρων.
3. Βγείτε από το επίπεδο παραμέτρων με το P 9.9.

P 7.01/P 7.02/P 7.03 Εμφάνιση ενδειξης φορτίου ανυψωτικού μηχανισμού

Αυτές οι παράμετροι δείχνουν το φορτίο του εκάστοτε ανυψωτικού μηχανισμού [σε τ]. Οι εμφανιζόμενες τιμές μπορεί να κυμαίνονται μεταξύ 0 t και 127 t.

1. Με τα πλήκτρα βέλους επιλέξτε την αντίστοιχη παράμετρο:

• P 7.01 για τον οικείο ανυψωτικό μηχανισμό
• P 7.02 για τον ανυψωτικό μηχανισμό στην είσοδο F2
• P 7.03 για τον ανυψωτικό μηχανισμό στην είσοδο F3

1. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει και εμφανίζεται η τρέχουσα τιμή.

Στη συνέχεια, θα πρέπει να κληθεί ξανά το επίπεδο παραμέτρων για την έξοδο από την παράμετρο:

1. Πατήστε Enter μέχρι να εμφανιστεί η ένδειξη "Code" ή "P-nr".
2. Ανοίξτε το επίπεδο παραμέτρων.
3. Βγείτε από το επίπεδο παραμέτρων με το P 9.9.

P 7.1/P 7.2/P 7.3 Εμφάνιση συχνότητας μέτρησης

Αυτές οι παράμετροι δείχνουν την ανάλογα με το φορτίο συχνότητα των πείρων μέτρησης [σε kHz] της εκάστοτε εισόδου. Οι εμφανιζόμενες τιμές μπορούν να κυμαίνονται μεταξύ 0 kHz και 65.535 kHz.

1. Με τα πλήκτρα βέλους επιλέξτε την αντίστοιχη παράμετρο:

• P 7.1 για το οικείο σήμα φορτίου (είσοδος F1)
• P 7.2 για το σήμα φορτίου στην είσοδο F2
• P 7.3 για το σήμα φορτίου στην είσοδο F3

1. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει και εμφανίζεται η τρέχουσα τιμή.

Στη συνέχεια, θα πρέπει να κληθεί ξανά το επίπεδο παραμέτρων για την έξοδο από την παράμετρο:

1. Πατήστε Enter μέχρι να εμφανιστεί η ένδειξη "Code" ή "P-nr".
2. Ανοίξτε το επίπεδο παραμέτρων.
3. Βγείτε από το επίπεδο παραμέτρων με το P 9.9.

P 7.5 Εμφάνιση ρεύματος κινητήρα

Με αυτή την παράμετρο εμφανίζεται το ρεύμα του κινητήρα [σε A]. Η μέτρηση μπορεί να γίνεται μόνο όταν ο κινητήρας λειτουργεί. Μετά την απενεργοποίηση του κινητήρα, η ένδειξη παραμένει μέχρι να πραγματοποιηθεί νέα μέτρηση. Ο γερανός είναι επομένως λειτουργικός σε αυτή την παράμετρο και μπορεί να ανυψώνει/κατεβάζει.

Η εμφανιζόμενη τιμή μπορεί να είναι μεταξύ 0 A και 185 A.

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 7.5.

1. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει και στην οθόνη εμφανίζεται 00.00.

1. Πατήστε "Ανύψωση" ή " Κάθοδος".

• Εμφανίζεται η τρέχουσα τιμή.

Στη συνέχεια, θα πρέπει να κληθεί ξανά το επίπεδο παραμέτρων για την έξοδο από την παράμετρο:

1. Πατήστε Enter μέχρι να εμφανιστεί η ένδειξη "Code" ή "P-nr".
2. Ανοίξτε το επίπεδο παραμέτρων.
3. Βγείτε από το επίπεδο παραμέτρων με το P 9.9.

P 7.6 Εμφάνιση τάσης δικτύου

Με αυτή την παράμετρο εμφανίζεται η τάση ηλεκτρικού δικτύου [σε V]. Μετά την απενεργοποίηση του κινητήρα, η ένδειξη παραμένει μέχρι να πραγματοποιηθεί νέα μέτρηση. Ο γερανός σε αυτή την παράμετρο είναι λειτουργικός και μπορεί να ανυψώνει/κατεβάζει.

Η εμφανιζόμενη τιμή μπορεί να είναι μεταξύ 0 V και 627 V.

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 7.6.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει και εμφανίζεται η τρέχουσα τιμή.

Στη συνέχεια, θα πρέπει να κληθεί ξανά το επίπεδο παραμέτρων για την έξοδο από την παράμετρο:

1. Πατήστε Enter μέχρι να εμφανιστεί η ένδειξη "Code" ή "P-nr".
2. Ανοίξτε το επίπεδο παραμέτρων.
3. Βγείτε από το επίπεδο παραμέτρων με το P 9.9.

P 7.61 Ανάλυση τάσης δικτύου

Αυτή η παράμετρος χρησιμοποιείται για εύκολη και γρήγορη διάγνωση και μέτρηση της διακύμανσης τάσης δικτύου κατά την εκκίνηση της γρήγορης ανύψωσης. Η μέτρηση πραγματοποιείται με τον κινητήρα σε λειτουργία, επομένως ο γερανός είναι λειτουργικός σε αυτή την παράμετρο και μπορεί να ανυψώνει/κατεβάζει.

Κατά τη διάρκεια της μέτρησης, ο γερανός πρέπει να τοποθετείται όσο το δυνατόν πιο μακριά από την τροφοδοσία του κυλιόμενου ηλεκτρικού καλωδίου, έτσι ώστε να μετράται και η πτώση τάσης στο καλώδιο.

Μετρώνται συνολικά 10 τιμές τάσης δικτύου [σε V]. Η τάση δικτύου μετράται κάθε 50 ms όταν ξεκινά η γρήγορη ταχύτητα ανύψωσης.

1. Τοποθετήστε τον γερανό όσο το δυνατόν μακρύτερα από την τροφοδοσία του κυλιόμενου ηλεκτρικού καλωδίου.
2. Προσδέστε το φορτίο ελέγχου.
3. Ανυψώστε το φορτίο ελέγχου για 2 s σε αργή ταχύτητα ανύψωσης και στη συνέχεια αλλάξτε σε γρήγορη ταχύτητα ανύψωσης για τουλάχιστον 2 s.

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 7.61.

1. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.
• Εμφανίζεται η πρώτη τιμή.

1. Για να πάτε στην επόμενη τιμή, πατήστε σύντομα το Enter.

Σε συνολική τάση δικτύου 400 V, οι μετρημένες τιμές σύμφωνα με το φύλλο δεδομένων δεν επιτρέπεται να αποκλίνουν περισσότερο από -6,5 %. Οι τιμές αυτές δεν επιτρέπεται να παραβιάζονται προς τα κάτω!

Στη συνέχεια, θα πρέπει να κληθεί ξανά το επίπεδο παραμέτρων για την έξοδο από την παράμετρο:

1. Πατήστε Enter μέχρι να εμφανιστεί η ένδειξη "Code" ή "P-nr".
2. Ανοίξτε το επίπεδο παραμέτρων.
3. Βγείτε από το επίπεδο παραμέτρων με το P 9.9.
4. Αποθέστε το φορτίο ελέγχου.

P 7.7 Εμφάνιση συχνότητας κινητήρα

Αυτή η παράμετρος εμφανίζει τη συχνότητα κινητήρα [σε Hz]. Η εμφανιζόμενη τιμή μπορεί να είναι μεταξύ 0 Hz και 120 Hz. Αυτή η παράμετρος είναι ενεργή μόνο σε συνδυασμό με τη "Συσκευή ABULiner ανύψωσης/καθόδου"!

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 7.7.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει και εμφανίζεται η τρέχουσα τιμή.

Στη συνέχεια, θα πρέπει να κληθεί ξανά το επίπεδο παραμέτρων για την έξοδο από την παράμετρο:

1. Πατήστε Enter μέχρι να εμφανιστεί η ένδειξη "Code" ή "P-nr".
2. Ανοίξτε το επίπεδο παραμέτρων.
3. Βγείτε από το επίπεδο παραμέτρων με το P 9.9.

P 8.0 Κωδικός πρόσβασης για το επίπεδο παραμέτρων 3

Προσβάσιμο μόνο από την ABUS!

P 9.9 Έξοδος από το επίπεδο παραμέτρων

Η έξοδος από το επίπεδο παραμέτρων πρέπει να γίνεται πάντα με την παράμετρο P 9.9, ώστε να αποθηκεύονται οι τιμές και να είναι ξανά ενεργή η ασφάλεια υπερφόρτωσης!

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 9.9.
2. Πατήστε παρατεταμένα το Enter.

• Το επίπεδο παραμέτρων κλείνει.

Απεικόνιση αρχής λειτουργίας: Επιτήρηση αθροιστικού φορτίου σε γερανό με δύο βαρουλκοφορεία

Μόνο σε επιτήρηση του αθροιστικού φορτίου

Εάν χρειάζεται να επιτηρείται ένα αθροιστικό φορτίο, θα πρέπει και στους δύο ανυψωτικούς μηχανισμούς οι τιμές του άλλου ανυψωτικού μηχανισμού είτε να καταχωρηθούν είτε να μετρηθούν, ώστε να αποθηκευτούν στο αντίστοιχο LIS-SV.

Για τη μέτρηση του άλλου ανυψωτικού χρησιμοποιούνται οι ακόλουθες παράμετροι:

• Στις παραμέτρους P 1.1 και P 1.2, μετράται η τιμή για τον οικείο ανυψωτικό μηχανισμό.
• Στις παραμέτρους P 2.1 και P 2.2, μετρώνται και αποθηκεύονται οι τιμές του άλλου ανυψωτικού μηχανισμού.

  Για την καταχώρηση των τιμών του άλλου ανυψωτικού μηχανισμού χρησιμοποιούνται οι ακόλουθες παράμετροι:

• Οι τιμές που μετρώνται στις παραμέτρους P 1.1 και P 1.2 μπορούν να διαβάζονται στις παραμέτρους P 1.3 ή P 1.4 του οικείου ανυψωτικού μηχανισμού.
• Στις παραμέτρους P 2.3 και P 2.4 καταχωρείται η τιμή του άλλου ανυψωτικού μηχανισμού.

Καταχώρηση τιμών άλλων ανυψωτικών μηχανισμών

1. Ελέγξτε την αντιστοίχιση σύμφωνα με το σχέδιο συνδεσμολογίας και κάντε τη ρύθμιση των παραμέτρων σύμφωνα με την αντιστοίχιση των εισόδων.

Ονομασία	Παράμετρος	Βαρουλκοφορείο Ι ■	Βαρουλκοφορείο ΙI ■
Μέγιστη αντοχή του αθροιστικού φορτίου	P 0.0	8	8
Μέγιστη αντοχή του βαρουλκοφορείου στην είσοδο F1	P 1.0	5	5
Μέγιστη αντοχή του βαρουλκοφορείου στην είσοδο F2	P 2.0	5	5
Σημείο εναλλαγής της ασφάλειας υπερφόρτωσης για το αθροιστικό φορτίο	P 4.0	110	110
Σημείο εναλλαγής της ασφάλειας υπερφόρτωσης στην είσοδο F1	P 4.1	110	110
Σημείο εναλλαγής της ασφάλειας υπερφόρτωσης στην είσοδο F2	P 4.2	110	110
Προσαρμογή μηδενικού σημείου στην είσοδο F1	P 1.1	0,638	0,873
Ρύθμιση με φορτίο ελέγχου βαρουλκοφορείου I	P 1.2	5,187	8,000
Συχνότητα μηδενικού σημείου στην είσοδο F2	P 2.3	0,873	0,638
Συντελεστής ενίσχυσης στην στην είσοδο F2	P 2.4	8,000	5,187

Απεικόνιση αρχής λειτουργίας: Επιτήρηση αθροιστικού φορτίου σε γερανό με τρία βαρουλκοφορεία

Μόνο σε επιτήρηση του αθροιστικού φορτίου

Εάν χρειάζεται να επιτηρείται ένα αθροιστικό φορτίο, θα πρέπει σε όλους τους ανυψωτικούς μηχανισμούς οι τιμές των άλλων ανυψωτικών μηχανισμών είτε να καταχωρηθούν είτε να μετρηθούν, ώστε να αποθηκευτούν στο αντίστοιχο LIS-SV.

Για τη μέτρηση των άλλων ανυψωτικών χρησιμοποιούνται οι ακόλουθες παράμετροι:

• Στις παραμέτρους P 1.1 και P 1.2, μετράται η τιμή για τον οικείο ανυψωτικό μηχανισμό.
• Στις παραμέτρους P 2.1 και P 2.2 καθώς και P 3.1 και P 3.2 μετρώνται και αποθηκεύονται οι τιμές των άλλων ανυψωτικών μηχανισμών.

  Για την καταχώρηση των τιμών των άλλων ανυψωτικών μηχανισμών χρησιμοποιούνται οι ακόλουθες παράμετροι:

• Οι τιμές που μετρώνται στις παραμέτρους P 1.1 και P 1.2 μπορούν να διαβάζονται στις παραμέτρους P 1.3 ή P 1.4 του οικείου ανυψωτικού μηχανισμού.
• Στις παραμέτρους P 2.3 και P 2.4 ή P 3.3 και P 3.4 καταχωρούνται οι τιμές των άλλων ανυψωτικών μηχανισμών.

Καταχώρηση τιμών άλλων ανυψωτικών μηχανισμών

1. Ελέγξτε την αντιστοίχιση σύμφωνα με το σχέδιο συνδεσμολογίας και κάντε τη ρύθμιση των παραμέτρων σύμφωνα με την αντιστοίχιση των εισόδων.

Ονομασία	Παράμετρος	I ■	II ■	III ■
Μέγιστη αντοχή του αθροιστικού φορτίου	P 0.0	8	8	8
Μέγιστη αντοχή του βαρουλκοφορείου στην είσοδο F1	P 1.0	5	3	2
Μέγιστη αντοχή του βαρουλκοφορείου στην είσοδο F2	P 2.0	3	5	5
Μέγιστη αντοχή του βαρουλκοφορείου στην είσοδο F3	P 3.0	2	2	3
Σημείο εναλλαγής της ασφάλειας υπερφόρτωσης για το αθροιστικό φορτίο	P 4.0	110	110	110
Σημείο εναλλαγής της ασφάλειας υπερφόρτωσης στην είσοδο F1	P 4.1	110	110	110
Σημείο εναλλαγής της ασφάλειας υπερφόρτωσης στην είσοδο F2	P 4.2	110	110	110
Σημείο εναλλαγής της ασφάλειας υπερφόρτωσης στην είσοδο F3	P 4.3	110	110	110
Προσαρμογή μηδενικού σημείου στην είσοδο F1	P 1.1	0,638	0,873	0,753
Ρύθμιση με φορτίο ελέγχου βαρουλκοφορείου I	P 1.2	5,187	8,000	6,203
Συχνότητα μηδενικού σημείου στην είσοδο F2	P 2.3	0,873	0,638	0,638
Συντελεστής ενίσχυσης στην είσοδο F2	P 2.4	8,000	5,187	5,187
Συχνότητα μηδενικού σημείου στην είσοδο F3	P 3.3	0,753	0,753	0,873
Συντελεστής ενίσχυσης στην είσοδο F3	P 3.4	6,203	6,203	8,000

Συντήρηση

Αφορά όλους όσους συντηρούν, επισκευάζουν ή τροποποιούν τον γερανό.

Ο χρήστης του γερανού είναι υπεύθυνος για την επιλογή και τη σωστή κατάρτιση του προσωπικού συντήρησης.

Παραδείγματα για εξουσιοδοτημένα άτομα:

• Άτομα με ολοκληρωμένες γνώσεις στη μηχανολογία και στην ηλεκτρολογία των γερανών μετά από τεχνική εκπαίδευση.
• Άτομα με επαρκή εμπειρία στη λειτουργία, τοποθέτηση και συντήρηση γερανών.
• Άτομα με ολοκληρωμένες γνώσεις των σχετικών τεχνικών κανονισμών, των οδηγιών και των κανονισμών ασφαλείας, που ισχύουν στην εκάστοτε χώρα.
• Άτομα με τακτική επιμόρφωση από την ABUS.

Η ABUS δεν αναλαμβάνει καμία ευθύνη για βλάβες που είναι συνέπεια της συντήρησης που έγινε εσφαλμένα ή από μη εξειδικευμένο προσωπικό.

Η ABUS συνιστά να γίνεται η συντήρηση από το δικό της τμήμα σέρβις.

Οδηγίες ασφαλείας κατά τη συντήρηση

Λάβετε υπόψη τις ακόλουθες οδηγίες ασφαλείας σε όλες τις εργασίες συντήρησης σε γερανό με LIS:

• Απενεργοποιήστε τον διακόπτη ηλεκτρικής σύνδεσης. Κλειδώστε τον διακόπτη, ώστε να μην ενεργοποιηθεί ξανά κατά λάθος.
• Αποσυνδέστε το διαχωριστικό βύσμα από την πρίζα στο κουτί των ρελέ γερανού. Κλειδώστε την πρίζα με λουκέτο, ώστε το διαχωριστικό βύσμα να μην συνδεθεί ξανά κατά λάθος.
• Χρησιμοποιήστε κατάλληλη εξέδρα ανύψωσης και προστατευτικό εξοπλισμό.
• Αποκλείστε επαρκώς την περιοχή εργασιών γύρω από την εξέδρα ανύψωσης.
• Απενεργοποιήστε τους υπόλοιπους γερανούς στην ίδια τροχιά ή τους γερανούς πάνω και κάτω από αυτόν που πρόκειται να συντηρηθεί. Κλειδώστε τους διακόπτες, ώστε να μην ενεργοποιηθούν ξανά κατά λάθος. Οι άλλοι γερανοί ίσως ρίξουν κάτω την εξέδρα ανύψωσης ή να τη ρίξουν πάνω στον γερανό που πρόκειται να συντηρηθεί.
• Ενημερώστε τα άτομα τριγύρω σχετικά με τη συντήρηση.
• Οι εργασίες στο ηλεκτρικό σύστημα του γερανού επιτρέπεται να εκτελούνται μόνο από ηλεκτρολόγους!
• Ακόμα και μετά το πάτημα του πλήκτρου διακοπής κινδύνου συνεχίζουν να υπάρχουν υψηλές τάσεις στα κουτιά επαφέων οι οποίες μπορεί να οδηγήσουν σε θάνατο.

Αντιμετώπιση σφαλμάτων στο LIS-SV

Αν το LIS-SV δεν λειτουργεί ή δεν λειτουργεί όπως προβλέπεται, μπορεί η αιτία να είναι μια βλάβη σε αυτό.

Μηνύματα σφάλματος μετά την εκκίνηση της συσκευής

Βλάβες στο σύστημα LIS-SV:

Οι βλάβες στο LIS-SV εμφανίζονται με μηνύματα σφάλματος στην οθόνη.

Μηνύματα σφάλματος κατά τη ρύθμιση

Αντικατάσταση του LIS-SV

Εάν το LIS είναι ελαττωματικό, πρέπει να αντικατασταθεί.

Υπόδειξη

Κατά την αντικατάσταση του LIS, προσέξτε και συγκρίνετε την τάση λειτουργίας του γερανού και του LIS!

Σε περίπτωση που η τάση λειτουργίας είναι λάθος, το LIS μπορεί να καταστραφεί!

Ανάγνωση τιμών

Εάν το LIS είναι σε κατάσταση αναμονής:

1. Πατήστε σύντομα το Enter.

• Εμφανίζονται οι ώρες λειτουργίας.

Σε κατάσταση λειτουργίας "Ανύψωση" ή "Κάθοδος":

1. Πατήστε ανύψωση ή κάθοδο.

• Στην οθόνη εμφανίζεται για 3 s η τρέχουσα τιμή του μετρητή ωρών λειτουργίας.

1. Σημειώστε τις ώρες λειτουργίας.

1. Μόνο σε συλλογική μνήμη φορτίου:
   Σημειώστε την τιμή από τη συλλογική μνήμη φορτίου. Βλ. "P 5.2 Ανάγνωση συλλογικής μνήμης φορτίου".
2. Σημειώστε τις τιμές των παραμέτρων P 1.3, P 1.4, P 2.3, P 2.4, P 3.3 και P 3.4.

Απεγκατάσταση του LIS-SV

1. Αποσυνδέστε τον γερανό από την τάση.

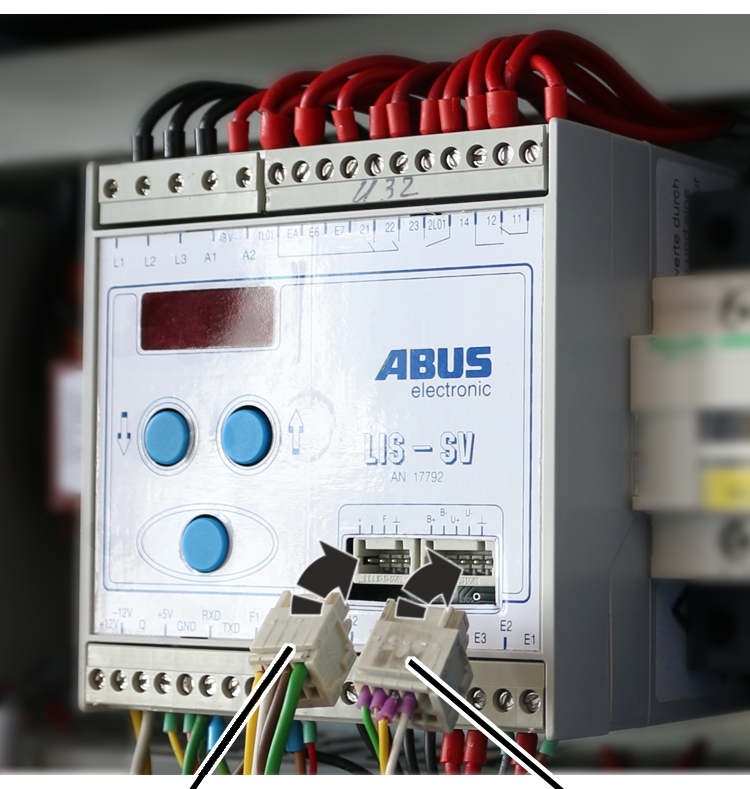

2. Αποσυνδέστε τη φίσα του πείρου μέτρησης και τη φίσα των διεπαφών συσκευής από το LIS‑SV.

Συστοιχία θηλυκών ακροδεκτώνΣυστοιχία θηλυκών ακροδεκτών

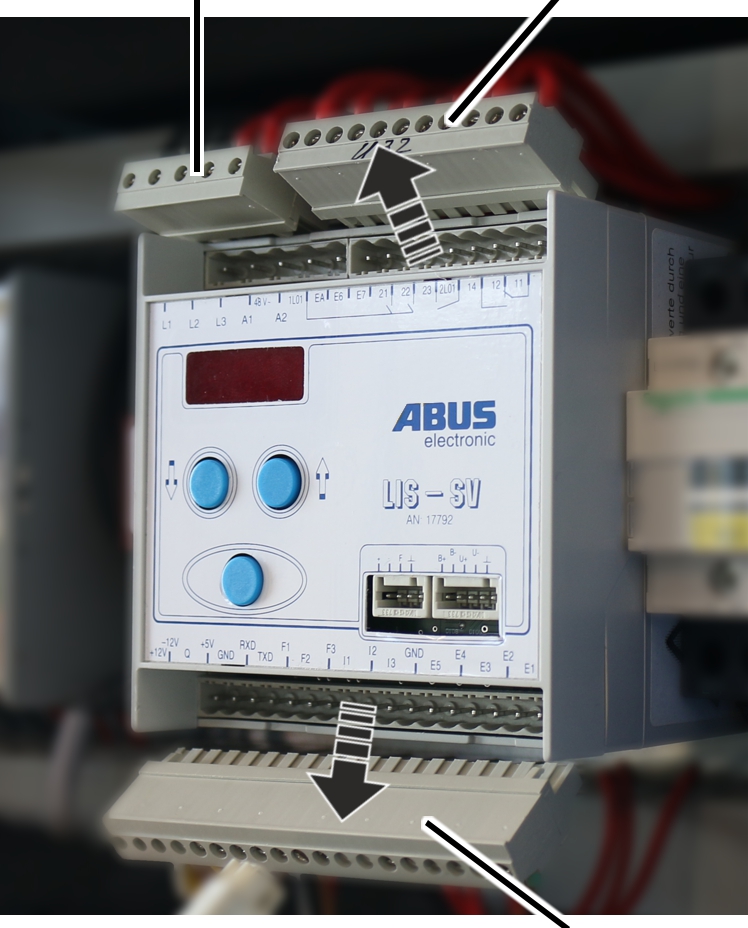

1. Αποσυνδέστε τις συστοιχίες ακροδεκτών του LIS-SV.

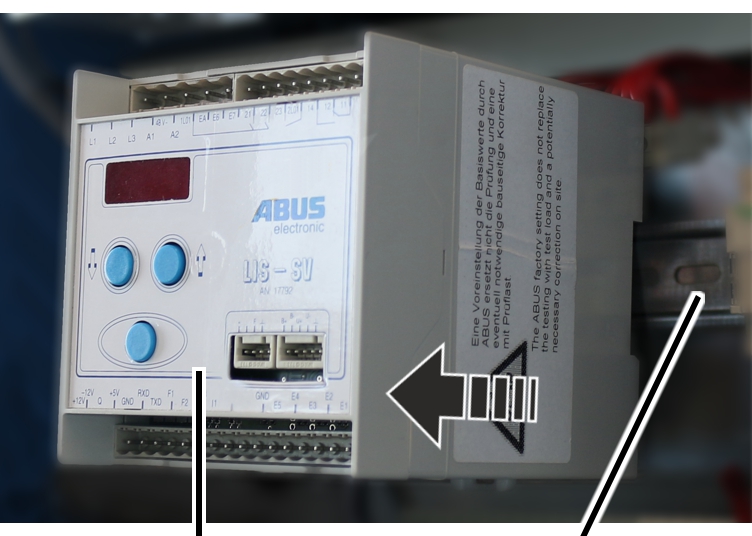

1. Αφαιρέστε το LIS-SV από τη ράγα DIN.
2. Αφαιρέστε το LIS-SV από το κουτί ρελέ βαρουλκοφορείου.

Εγκατάσταση του LIS-SV

1. Τοποθετήστε νέο LIS-SV στο κουτί ρελέ βαρουλκοφορείου.

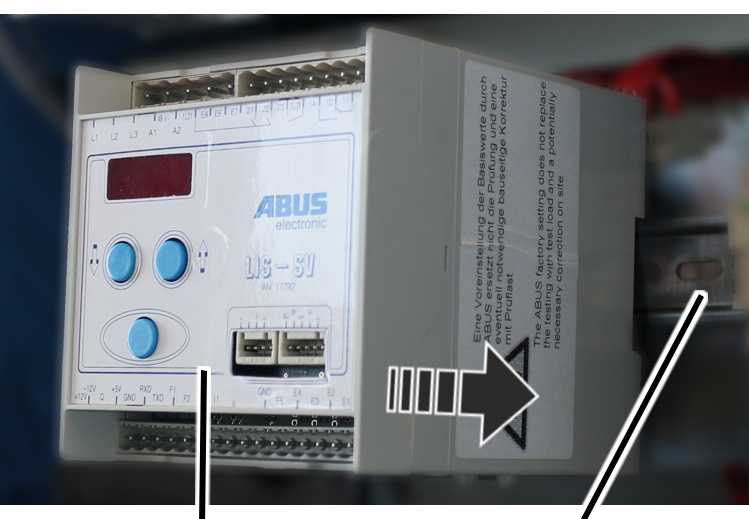

2. Κουμπώστε το LIS-SV στη ράγα DIN.

Συστοιχία θηλυκών ακροδεκτώνΣυστοιχία θηλυκών ακροδεκτών

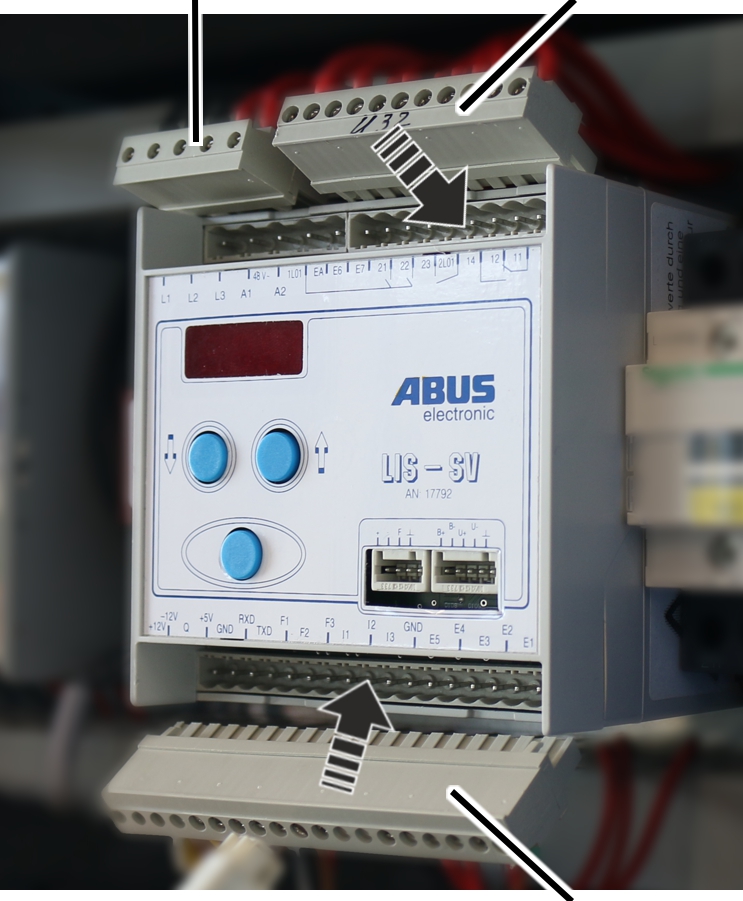

1. Συνδέστε τις συστοιχίες ακροδεκτών του LIS‑SV.

1. Συνδέστε τη φίσα του πείρου μέτρησης και τη φίσα των διεπαφών συσκευής στο LIS-SV.

Μεταφορά τιμών

1. Ενεργοποιήστε τον γερανό.
2. Μόνο σε συλλογική μνήμη φορτίου:
   Καταχωρήστε την τιμή έναρξης στην παράμετρο P 6.2.
3. Μεταφέρετε τις τιμές από το παλιό LIS-SV στο νέο LIS‑SV.

Εάν οι τιμές δεν μεταφέρονται, πρέπει να γίνει προσαρμογή μηδενικού σημείου.

Βλέπε "Πραγματοποίηση βασικών ρυθμίσεων".

1. Γράψτε τις ώρες λειτουργίας και την τιμή της συλλογικής μνήμης φορτίου στο περίβλημα του νέου LIS-SV.

Πραγματοποίηση βασικών ρυθμίσεων

Άνοιγμα επιπέδου παραμέτρων

1. Πατήστε σύντομα το Enter.

• Στην οθόνη εμφανίζεται η ένδειξη "P - nr.".

1. Πατήστε παρατεταμένα το Enter.
2. Καταχωρήστε το PIN 0055.

1. Πατήστε το Enter μέχρι να εμφανιστεί στην οθόνη η ένδειξη P 0.0.

• Το επίπεδο παραμέτρων ανοίγει.

Στο επίπεδο παραμέτρων, τα σήματα ελέγχου ανύψωσης και καθόδου είναι γενικά εκτός λειτουργίας, εκτός εάν στην αντίστοιχη παράμετρο υποδεικνύεται ότι είναι εφικτή η ανύψωση/κάθοδος.

1. Επιλέξτε την επιθυμητή παράμετρο με τα πλήκτρα βέλους και διενεργήστε τις ρυθμίσεις.

Αν δοθεί λάθος κωδικός:

Ο κωδικός ή ο αριθμός PIN επιτρέπεται να καταχωρηθεί λανθασμένα το πολύ τρεις φορές διαδοχικά. Την τέταρτη φορά, το LIS κλειδώνει και στην οθόνη εμφανίζεται η ένδειξη [no].

Υπόδειξη

Το LIS συνεχίζει να λειτουργεί με τις τελευταίες ρυθμισμένες τιμές. Το LIS πρέπει να αποσταλεί για να ξεκλειδωθεί. Στην περίπτωση αυτή, επικοινωνήστε με το τμήμα σέρβις της ABUS. Βλ. «Τμήμα σέρβις της ABUS».

Καταχώρηση μέγιστης αντοχής (P 0.0)

Σε αυτή την παράμετρο καταχωρείται η μέγιστη αντοχή του γερανού. Εάν αξιολογείται μόνο ένας ανυψωτικός μηχανισμός, η μέγιστη αντοχή είναι πάντα ίση με τη μέγιστη αντοχή του οικείου ανυψωτικού μηχανισμού.

Υπόδειξη

Κατά την αξιολόγηση του αθροιστικού φορτίου, η μέγιστη αντοχή ολόκληρου του γερανού μπορεί να είναι μικρότερη από το άθροισμα των επιμέρους αντοχών των ανυψωτικών μηχανισμών. Αυτό συμβαίνει π.χ., όταν το LIS-SV επιτηρεί το αθροιστικό φορτίο και οι επιμέρους αντοχές είναι μεγαλύτερες από τη μέγιστη αντοχή του γερανού (π.χ. 5 t (5 t/3 t).

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 0.0.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.

1. Καταχωρήστε τη μέγιστη αντοχή του γερανού με τα πλήκτρα βέλους.
2. Πατήστε σύντομα το Enter.

• Η τιμή αποθηκεύεται.

Καταχώρηση μέγιστης αντοχής ανυψωτικού μηχανισμού (P 1.0/P 2.0/P 3.0)

Σε αυτές τις παραμέτρους καταχωρείται η μέγιστη αντοχή του εκάστοτε ανυψωτικού μηχανισμού.

Εάν ο ανυψωτικός μηχανισμός δεν υπάρχει, δεν απαιτείται καταχώριση μέγιστης αντοχής στην αντίστοιχη παράμετρο. Στην περίπτωση αυτή, η παράμετρος έχει την τιμή 0.

Υπόδειξη

Η παράμετρος P 3.0 δεν μπορεί να ρυθμιστεί εάν υπάρχει αποθηκευμένη τιμή στην P 5.11. Εάν υπάρχει αποθηκευμένη τιμή στο P 5.11, το LIS-SV ενεργοποιείται για λειτουργία με τον μετατροπέα συχνότητας ABULiner. Στην περίπτωση αυτή, η P 5.11 πρέπει πρώτα να ρυθμιστεί 0. Βλ. εγχειρίδιο "Συσκευή ABULiner ανύψωσης/καθόδου".

1. Με τα πλήκτρα βέλους επιλέξτε την αντίστοιχη παράμετρο

• P 1.0 για τον οικείο ανυψωτικό μηχανισμό
• P 2.0 για τον ανυψωτικό μηχανισμό στην είσοδο F2
• P 3.0 για τον ανυψωτικό μηχανισμό στην είσοδο F3

1. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.

1. Καταχωρίστε τη μέγιστη αντοχή του εκάστοτε ανυψωτικού μηχανισμού με τα πλήκτρα βέλους.
2. Πατήστε σύντομα το Enter.

• Η τιμή αποθηκεύεται.

Ρύθμιση σημείου εναλλαγής της ασφάλειας υπερφόρτωσης του αθροιστικού φορτίου (P 4.0)

Στην παράμετρο αυτή ρυθμίζεται το σημείο εναλλαγής για την ασφάλεια υπερφόρτωσης του αθροιστικού φορτίου του γερανού. Η ρύθμιση γίνεται ως ποσοστό της καταχωρημένης μέγιστης αντοχής του γερανού μεταξύ 0 % και 110 %. Η τιμή ρυθμίζεται με βήμα 2 %.

Αν υπάρχουν πολλοί ανυψωτικοί μηχανισμοί, η τιμή που καταχωρείται πρέπει να είναι ίδια σε όλους τους μηχανισμούς, καθώς πρόκειται για την ασφάλεια υπερφόρτωσης του αθροιστικού φορτίου και, επομένως, του γερανού. Κατά συνέπεια, όλοι οι ανυψωτικοί μηχανισμοί απενεργοποιούνται όταν γίνεται υπέρβαση της καταχωρημένης τιμής και η ασφάλεια υπερφόρτωσης τίθεται σε κατάσταση υπερφόρτωσης. Ταυτόχρονα, το LIS-SV εμφανίζει το μετρημένο φορτίο και αναβοσβήνει ανά δευτερόλεπτο.

Η ρυθμισμένη τιμή αναφέρεται πάντα στη ρύθμιση της μέγιστης αντοχής στο P 0.0.

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 4.0.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.

1. Ρυθμίστε την τιμή μεταξύ 0 % και 110 % της μέγιστης αντοχής του γερανού.
2. Πατήστε σύντομα το Enter.

• Η τιμή αποθηκεύεται.

Ρύθμιση σημείων εναλλαγής ασφάλειας υπερφόρτωσης των ανυψωτικών μηχανισμών (P 4.1/P 4.2/P 4.3)

Στις παραμέτρους αυτές ρυθμίζονται τα σημεία εναλλαγής της ασφάλειας υπερφόρτωσης για τους μεμονωμένους ανυψωτικούς μηχανισμούς. Οι παράμετροι αναφέρονται πάντα στον οικείο ανυψωτικό μηχανισμό, δηλαδή στον μηχανισμό στον οποίο είναι εγκατεστημένη η παρούσα ρυθμιζόμενη συσκευή (συνδεδεμένη στην είσοδο F1) και σε έως και δύο άλλους ανυψωτικούς μηχανισμούς στις εισόδους F2 και F3. Η τιμή είναι μεταξύ 0 % και 110 % της μέγιστης αντοχής και ρυθμίζεται με βήμα 2 %.

Ο αντίστοιχος ανυψωτικός μηχανισμός στην εκάστοτε είσοδο απενεργοποιείται μετά την υπέρβαση της αποθηκευμένης τιμής και η ασφάλεια υπερφόρτωσης τίθεται σε κατάσταση υπερφόρτωσης. Ταυτόχρονα, το LIS-SV εμφανίζει το φορτίο και αναβοσβήνει ανά δευτερόλεπτο.

1. Με τα πλήκτρα βέλους επιλέξτε την αντίστοιχη παράμετρο:

• P 4.1 για το οικείο σήμα φορτίου (είσοδος F1)
• P 4.2 για το σήμα φορτίου στην είσοδο F2
• P 4.3 για το σήμα φορτίου στην είσοδο F3

1. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.

1. Ρυθμίστε την τιμή μεταξύ 2 % και 110 % της μέγιστης αντοχής του σχετικού ανυψωτικού μηχανισμού.
2. Πατήστε σύντομα το Enter.

• Η τιμή αποθηκεύεται.

Καταχώρηση συντελεστή διόρθωσης ρεύματος (P 5.6)

Με την παράμετρο αυτή καταχωρείται ο συντελεστής διόρθωσης των πλακετών μετατροπέα ρεύματος της ABUS. Τις τιμές θα τις βρείτε στον ακόλουθο πίνακα.

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 5.6.
2. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.
• Εμφανίζεται η τρέχουσα τιμή.

1. Πατήστε παρατεταμένα το Enter.
2. Καταχωρήστε την τιμή από τον πίνακα με τα πλήκτρα βέλους.
3. Πατήστε σύντομα το Enter.

• Η τιμή αποθηκεύεται.

Ρύθμιση σε λειτουργία δίδυμου ανυψωτικού μηχανισμού (P 5.7)

Με την παράμετρο αυτή ρυθμίζεται η χρονική υστέρηση ενεργοποίησης των ανυψωτικών μηχανημάτων, ώστε να αποτρέπεται η ταυτόχρονη ροή υψηλού ρεύματος εκκίνησης στους κινητήρες των ανυψωτικών. Η παράμετρος μπορεί να λαμβάνει τις τιμές 0, 1 και 2.

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 5.7.

1. Πατήστε σύντομα το Enter.

• Η παράμετρος ανοίγει.

1. Πατήστε το Enter μέχρι να εμφανιστεί στην οθόνη η ένδειξη "Code".
2. Πατήστε παρατεταμένα το Enter.
3. Καταχωρήστε τον κωδικό 1443.

1. Πατήστε σύντομα το Enter.

1. Ανάλογα με τον τομέα εφαρμογής, επιλέξτε με τα πλήκτρα βέλους την ακόλουθη ρύθμιση:

1. Πατήστε σύντομα το Enter.

• Η καταχωρημένη τιμή αποθηκεύεται.

Διενέργεια προσαρμογής μηδενικού σημείου (P 1.1/P 2.1/P 3.1)

Με αυτές τις παραμέτρους γίνεται προσαρμογή μηδενικού σημείου για τους αντίστοιχους ανυψωτικούς μηχανισμούς 1, 2 και 3. Εδώ προσδιορίζεται ποια τιμή μετρά το LIS-SV σε άδειο γάντζο μέσω του πείρου μέτρησης στο βαρούλκο.

Υπόδειξη

Κατά τη διαδικασία μέτρησης δεν επιτρέπεται να είναι αναρτημένα στον γάντζο φορτίο ελέγχου ή εξαρτήματα πρόσδεσης.

1. Με τα πλήκτρα βέλους επιλέξτε την αντίστοιχη παράμετρο:

• P 1.1 για το οικείο σήμα φορτίου (είσοδος F1)
• P 2.1 για το σήμα φορτίου στην είσοδο F2
• P 3.1 για το σήμα φορτίου στην είσοδο F3

1. Πατήστε το Enter μέχρι να εμφανιστεί στην οθόνη η ένδειξη "Code".
2. Πατήστε παρατεταμένα το Enter.
3. Καταχωρήστε τον κωδικό 1443.

1. Πατήστε σύντομα το Enter.

• Μετά το πάτημα του Enter, εμφανίζεται στην οθόνη "MESS".
• Μετά από 2 s εμφανίζεται στην οθόνη η τιμή της μετρημένης συχνότητας σε άδειο γάντζο.

1. Πατήστε Enter μέχρι να εμφανιστεί η αντίστοιχη παράμετρος (P 1.1/P 2.1/P 3.1).

Η εκάστοτε παράμετρος μπορεί να κλείσει μόνο όταν η μετρημένη συχνότητα είναι μεγαλύτερη από 0,100 kHz.

• Η μετρημένη τιμή αποθηκεύεται.

Ρύθμιση ασφάλειας υπερφόρτωσης με φορτίο ελέγχου (P 1.2/P 2.2/P 3.2)

Με τις παραμέτρους αυτές καθορίζεται η τιμή που μετρά το LIS-SV σε φορτίο ελέγχου με τη χρήση πείρου μέτρησης στο βαρούλκο. Από αυτή την τιμή και την προσαρμογή μηδενικού σημείου, το LIS-SV υπολογίζει μια αναλογική συνάρτηση (γραμμή φορτίου), με την οποία θα υπολογίζεται στη συνέχεια το τρέχον φορτίο από τη μετρημένη τιμή στον πείρο μέτρησης.

Υπόδειξη

Για τη ρύθμιση με φορτίο ελέγχου, απαιτείται φορτίο του οποίου το βάρος να είναι γνωστό. Το φορτίο πρέπει να είναι το 80 % της μέγιστης αντοχής!

Το φορτίο ελέγχου πρέπει να είναι τουλάχιστον το 40 % της μέγιστης αντοχής. Εάν η ρύθμιση έγινε με φορτίο μεταξύ 40 % και 80 % της μέγιστης αντοχής, αυτό πρέπει να καταγραφεί στο πρακτικό ελέγχων!

Όσο περισσότερο πλησιάζει το φορτίο ελέγχου στη μέγιστη αντοχή, τόσο ακριβέστερα εμφανίζεται το βάρος φορτίου.

1. Με τα πλήκτρα βέλους επιλέξτε την αντίστοιχη παράμετρο:

• P 1.2 για το οικείο σήμα φορτίου (είσοδος F1)
• P 2.2 για το σήμα φορτίου στην είσοδο F2
• P 3.2 για το σήμα φορτίου στην είσοδο F3

1. Πατήστε σύντομα το Enter.

• Στην οθόνη εμφανίζεται η ένδειξη "Last":

1. Πατήστε παρατεταμένα το Enter μέχρι να εμφανιστεί η ένδειξη "0.000".
2. Καταχωρήστε το γνωστό φορτίο ελέγχου από δεξιά προς τα αριστερά.

1. Πατήστε σύντομα το Enter.

• Στην οθόνη εμφανίζεται μια κλιμακωτή καμπύλη με διαδρομή από κάτω προς τα επάνω.

1. Ανυψώστε το φορτίο ελέγχου μέχρι που να κρέμεται ελεύθερο.

Το φορτίο ελέγχου θα πρέπει να κρέμεται ήρεμα.

1. Πατήστε το πλήκτρο διακοπής κινδύνου.

• Μετά από 3 s εμφανίζεται η ένδειξη "MESS".
• Μετά από 5 s εμφανίζεται η μετρημένη συχνότητα για φορτίο ελέγχου.

1. Απασφαλίστε το πλήκτρο στοπ κινδύνου.

• Μετά τη μέτρηση εμφανίζονται έξι τιμές:

• Συχνότητα με το τρέχον φορτίο ελέγχου
• Συντελεστής ενίσχυσης
• Συχνότητα μηδενικού σημείου
• Διαφορά μεταξύ φορτίου ελέγχου και μηδενικού σημείου
• Αντοχή
• Τιμή του φορτίου ελέγχου

1. Πατήστε σύντομα Enter για να μεταβείτε στην επόμενη τιμή.
2. Πατήστε παρατεταμένα το Enter.

• Οι τιμές αποθηκεύονται.

Έξοδος από το επίπεδο παραμέτρων

Η έξοδος από το επίπεδο παραμέτρων πρέπει να γίνεται πάντα με την παράμετρο P 9.9, ώστε να αποθηκεύονται οι τιμές και να είναι ξανά ενεργή η ασφάλεια υπερφόρτωσης!

1. Με τα πλήκτρα βέλους επιλέξτε την παράμετρο P 9.9.
2. Πατήστε σύντομα το Enter.

• Το επίπεδο παραμέτρων κλείνει.

Τμήμα σέρβις της ABUS
