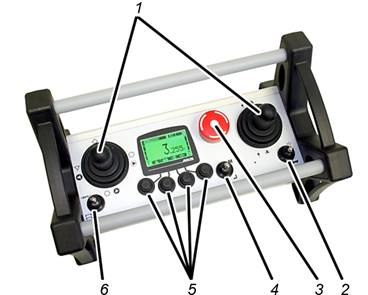

─ 1 : Combinateur :
Commande du pont. Voir « Levage et descente, translation du chariot et translation du pont ».
─ 2 : Bouton à bascule AVERTISSEUR et CHANGEMENT DE CANAL :
Pression vers AVERTISSEUR : actionnement de l'avertisseur. Voir « Avertisseur ».
Pression vers CHANGEMENT DE CANAL : recherche et basculement sur un autre canal radioélectrique libre. Voir « Changement du canal radioélectrique ».
─ 3 : Bouton d'arrêt :
Déclenchement de l'arrêt d'urgence du pont. Voir « Arrêt d'urgence ».
Activation et désactivation de l'émetteur. Voir « Contrôle avant le travail, activation et autorisation » et « Déconnexion et désactivation de l'émetteur ».
─ 4 : Bouton à bascule MENU et ENTREE :
Pression vers MENU : Appel ou fermeture du menu principal. Voir « Appel et fermeture du menu et des options de menu ».
Pression vers ENTREE : appel des options de menu et validation des valeurs. Voir « Utilisation du menu ABURemote ».
─ 5 : Touches flèches / touches pour accès rapide :
Au sein du menu : utilisation du menu. Voir « Utilisation du menu ABURemote ».
En mode de service « Normal » : utilisation possible comme touches pour accès rapide assignées aux fonctions supplémentaires du pont (par ex. tare, éclairage du pont). Voir « Réglage des touches pour accès rapide ».
─ 6 : Bouton à bascule « Choix chariot » et « Choix du pont » :
Pression vers « Choix du pont » : sélection d'un ou des deux ponts. Voir « Utilisation des deux ponts en fonctionnement en tandem ».
Pression vers « Choix chariot » : sélection d'un ou des deux chariots. Voir « Utilisation du pont avec deux chariots de direction ».
De nombreuses fonctions et réglages peuvent être sélectionnés facilement dans le menu.

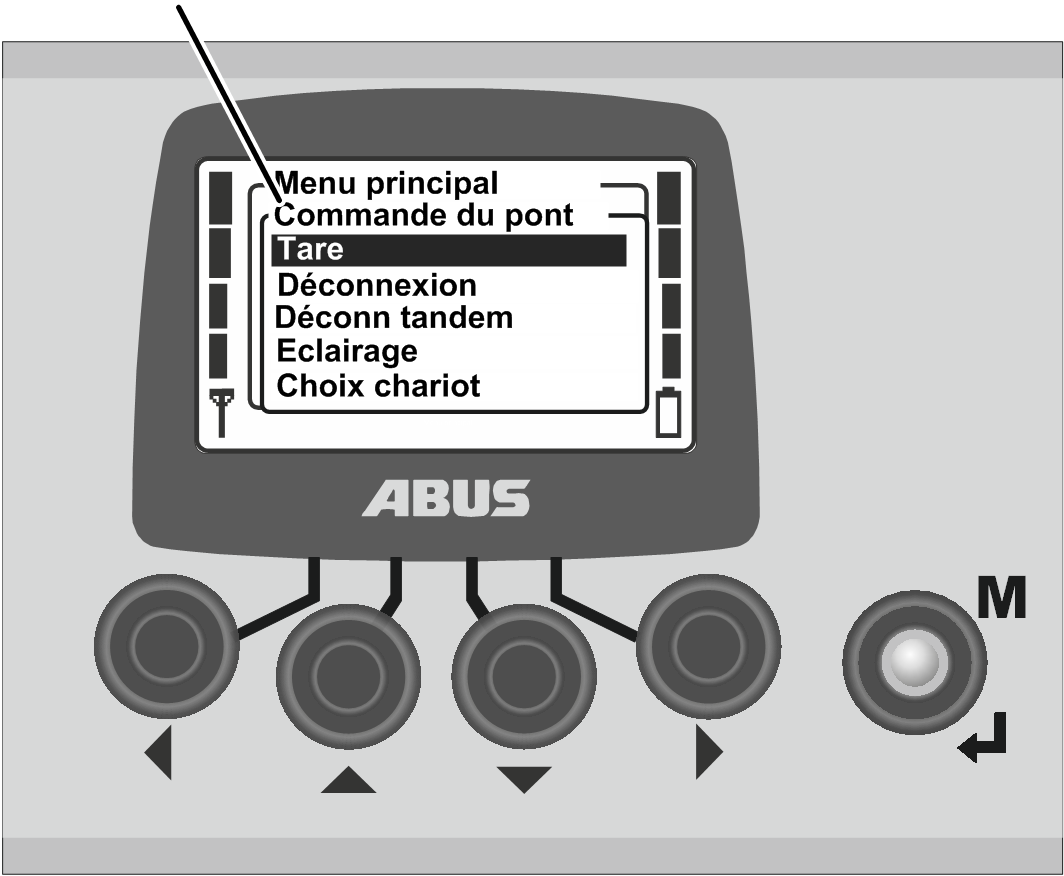

Afficher des menu et options de menu :
Menu principal |
MENU |
| |
HAUT et BAS |
DROITE et ENTREE |
● Le menu principal apparaît sur l'écran.
Sélectionner l'option de menu
souhaitée à l'aide des touches flèches HAUT et BAS.
● L'option de menu sélectionnée apparaît sur fond noir.
Appeler l'option de menu
sélectionnée à l'aide de la touche flèche DROITE ou de la touche ENTREE.
Menu supplémentaire |
|
|
● L'option de menu appelée ou un menu supplémentaire apparaissent sur l'écran.

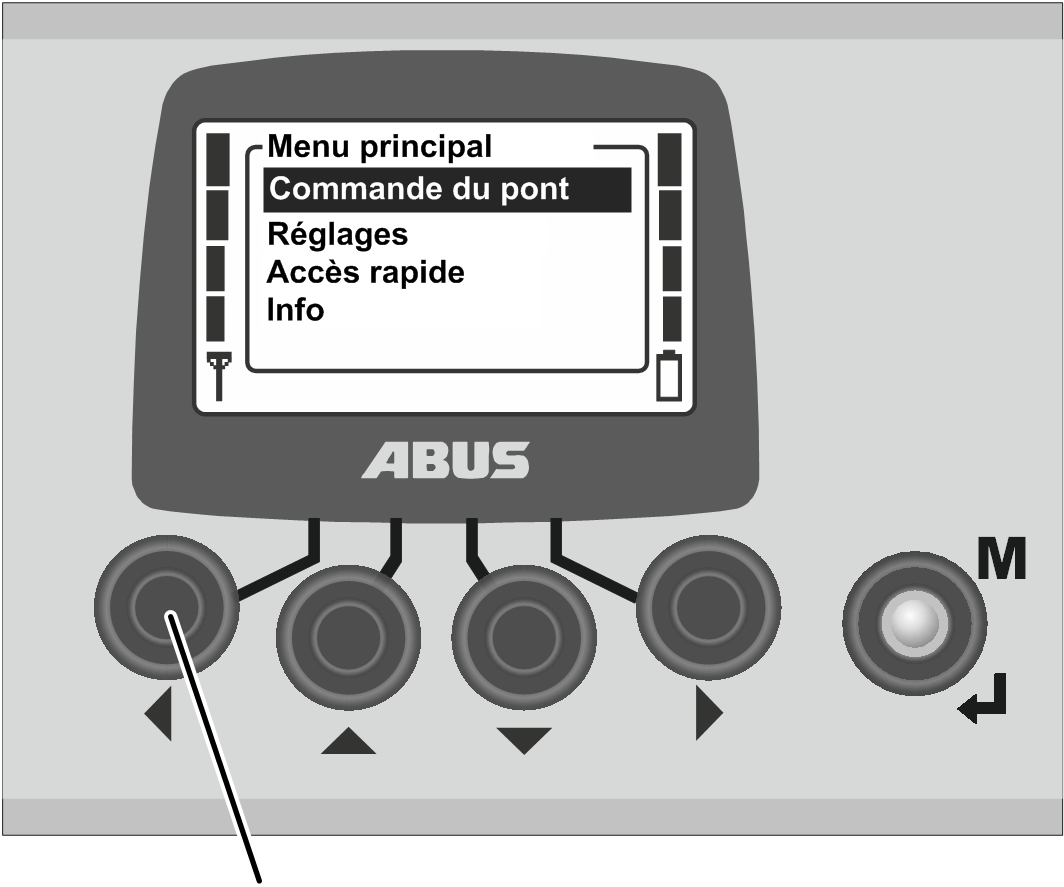

Pour retourner au menu précédent ou au menu principal :
| |
GAUCHE |
|
Appuyer sur la
touche flèche GAUCHE.
● Le menu précédent ou le menu principal apparaît à nouveau sur l'écran.

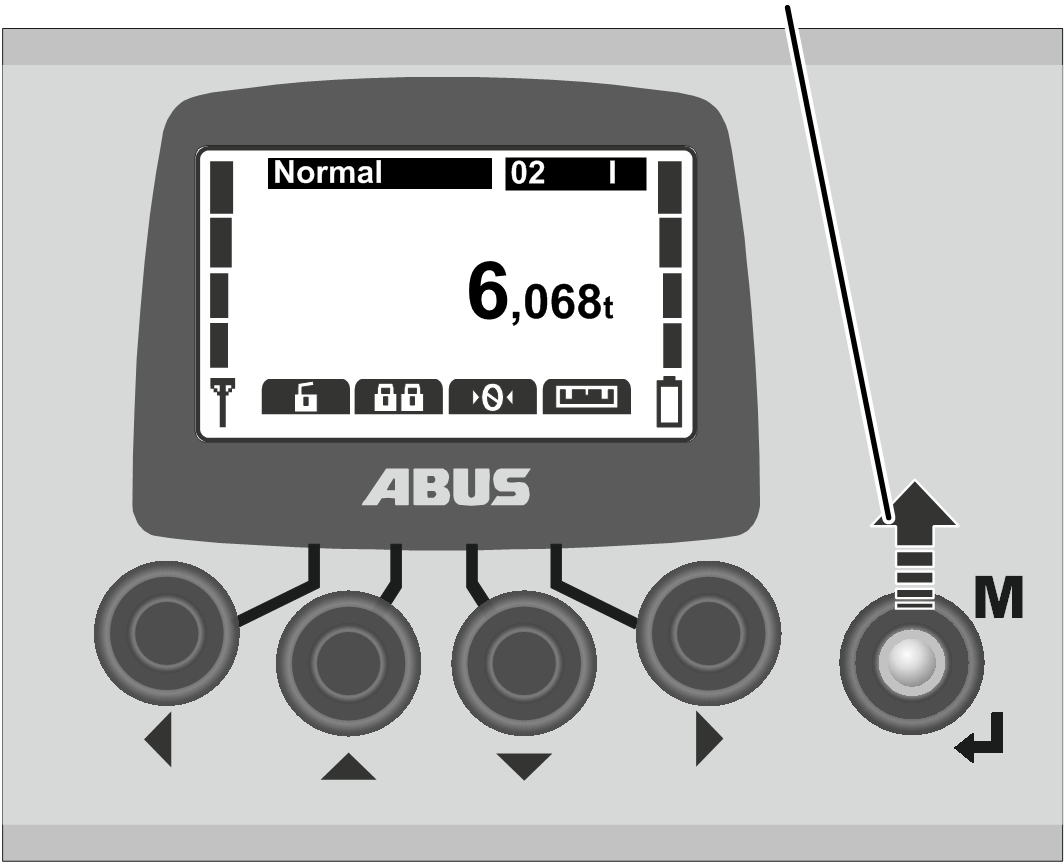

Fermeture du menu :
|
MENU |
|
Appuyer sur MENU.
Soit :
Appuyer plusieurs fois sur la touche flèche GAUCHE.
● L'émetteur ferme le menu et retourne au mode de service précédent.

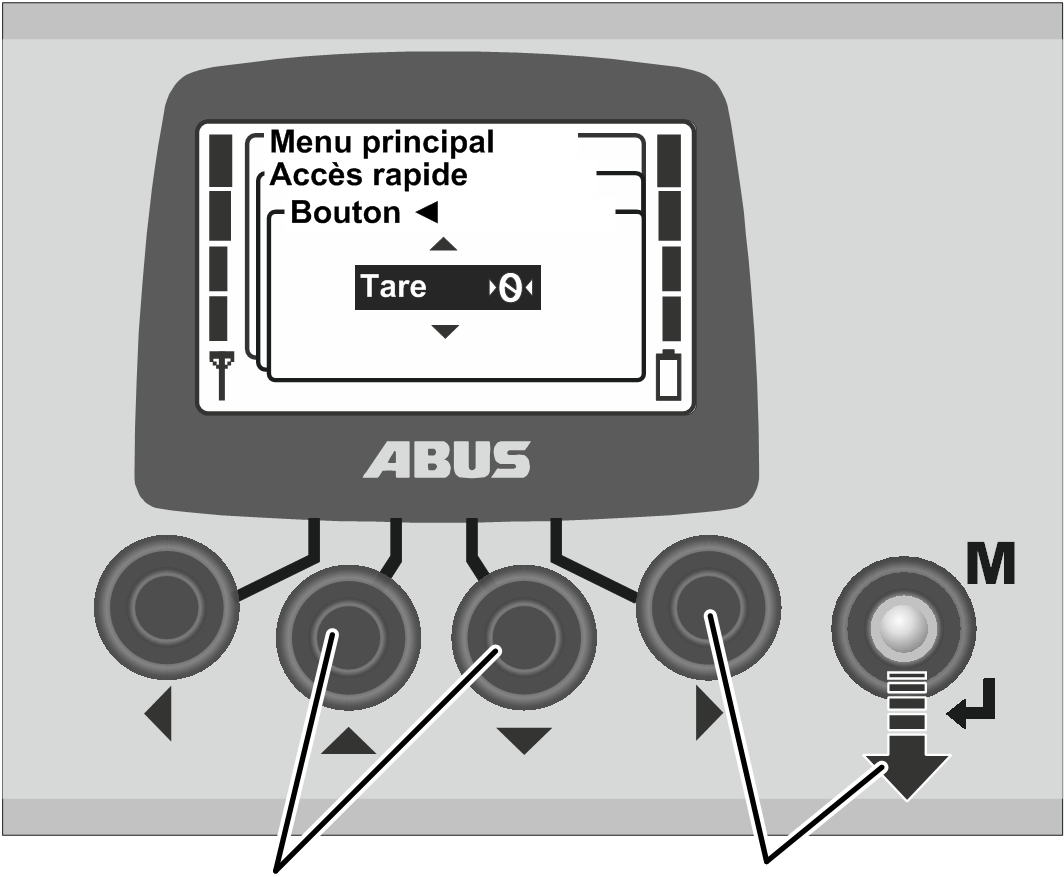

De nombreuses fonctions permettent de sélectionner ou de régler des valeurs.
| |
HAUT et BAS |
DROITE et ENTREE |
● Une fenêtre apparaît sur l'écran, contenant la valeur actuelle réglée ou sélectionnée.
Lorsque des valeurs peuvent être
sélectionnées ou réglées en plusieurs emplacements de l'écran :
sélectionner un emplacement à l'aide des touches flèches DROITE et GAUCHE.
L'emplacement sélectionné apparaît sur fond noir.
Sélectionner ou régler la valeur
souhaitée à l'aide des touches flèches HAUT et BAS.
Valider la valeur sélectionnée
ou réglée à l'aide de la touche flèche DROITE ou de la touche ENTREE.
● La valeur sélectionnée ou réglée est sauvegardée.
Si la valeur ne doit pas être modifiée :
Soit :
Fermer le menu à l'aide de la touche MENU.
Soit :
Revenir au menu précédent à l'aide de la touche flèche GAUCHE.

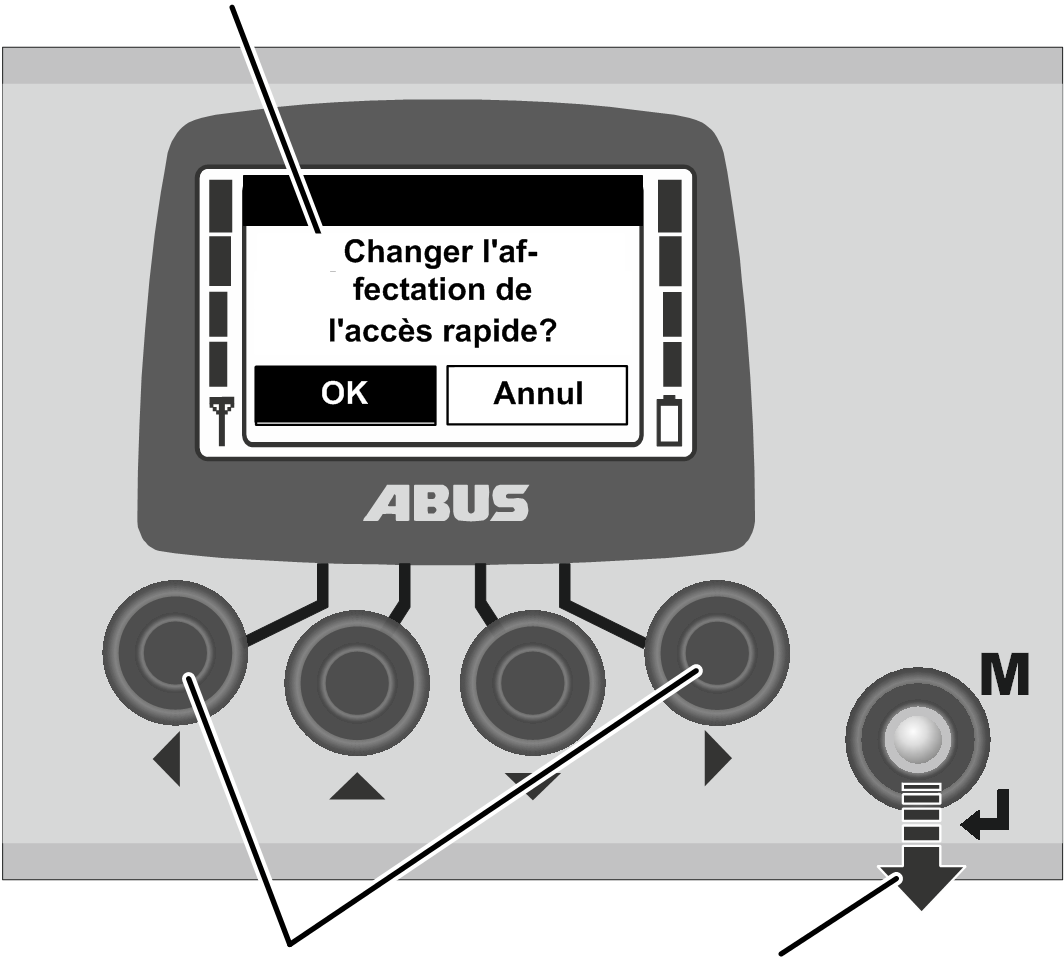

Les codes d'erreur et autres remarques apparaissent sous la forme de messages.
Message |
|
| |
GAUCHE et DROITE |
ENTREE |
Appuyer sur ENTREE.

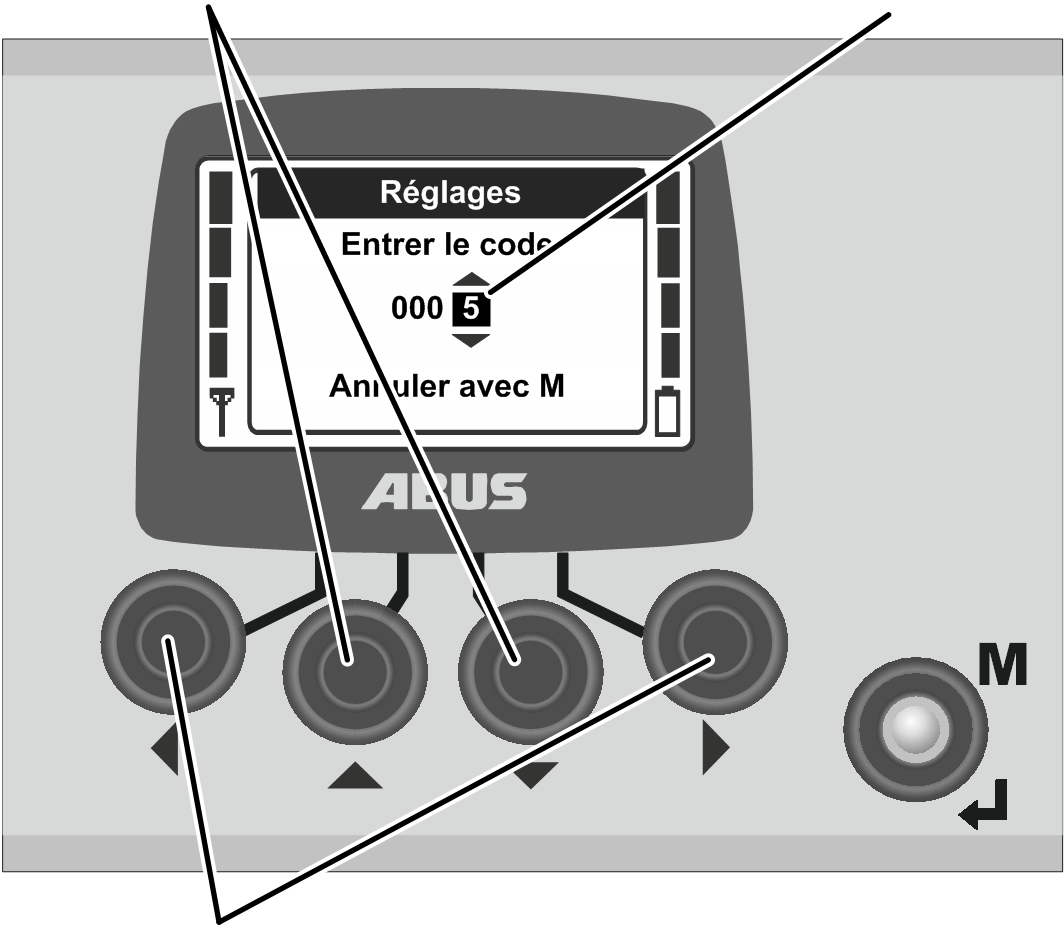

Certains menus sont protégés par un code afin d'empêcher les modifications involontaires. De plus, l'ensemble de l'émetteur et également certaines fonctions peuvent être protégés par un PIN.
HAUT et BAS |
Code 0005 |
| |
GAUCHE et DROITE |
|
Sélectionner le chiffre devant
être réglé à l'aide des touches flèches GAUCHE et DROITE.
● Le chiffre sélectionné apparaît sur fond noir.
Régler le chiffre à l'aide des
touches flèches HAUT et BAS.
Régler le code ou le PIN en
procédant de cette manière.
─ Le code du menu « Réglages » est « 0005 ».
─ Le code du menu de maintenance est « 0055 ».
─ Le PIN de la protection de l’émetteur (verrouillage de l'émetteur) peut être activé et fixé à volonté et à tout moment. Voir « Réglage du PIN pour protection de l'émetteur et fonctions protégées ».
Le PIN est réglé d'usine sur « 0000 ».
─ Uniquement pour fonctions protégées : le PIN pour fonctions protégées (limitation de la charge et pontage du fin de course translation) peut être réglé à volonté.
Le PIN destiné à la fonction protégée « Pontage de fin de course translation » (niveau de code PIN 1) est réglé d'usine sur « 9001 ».
Le PIN destiné à la fonction protégée « Limitation de la charge » (niveau de code PIN 2) est réglé d'usine sur « 8201 ».
Le PIN destiné au déverrouillage complet de toutes les fonctions protégées (niveau de code PIN 3) est réglé d'usine sur « 0190 ».
|

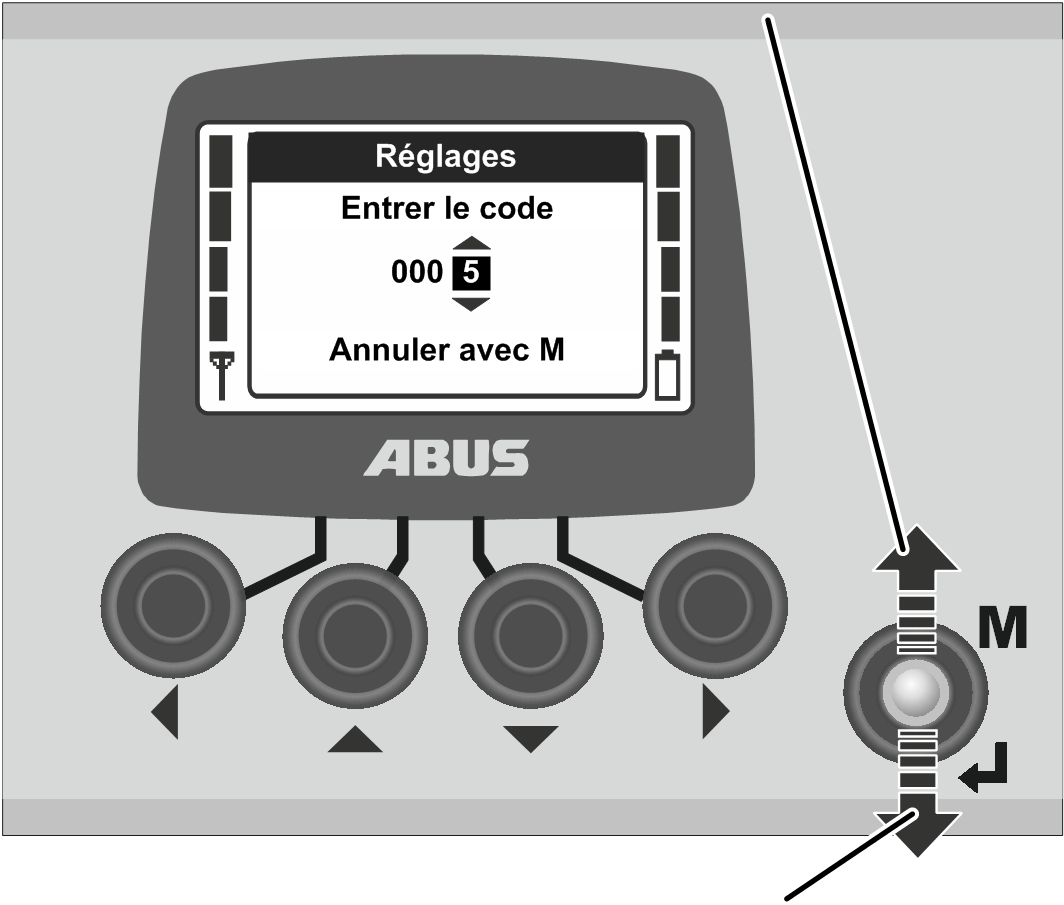

MENU pour annuler |
| |
|
ENTREE pour valider |
Appuyer sur
ENTREE pour valider ou sur MENU pour annuler.

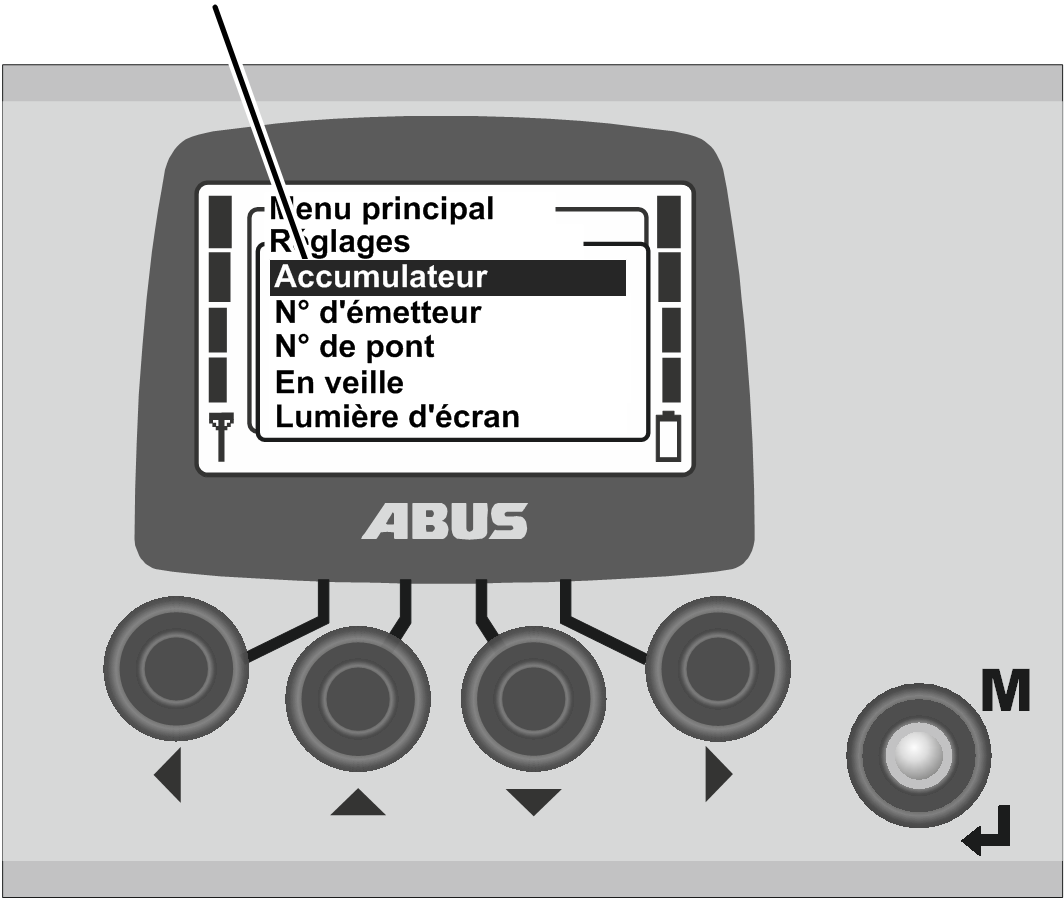

Menu « Réglages » |
|
|
● L'option de menu appelée apparaît sur l'écran.
Annulation :
● L'émetteur ferme le menu et retourne au mode de service « Normal ».

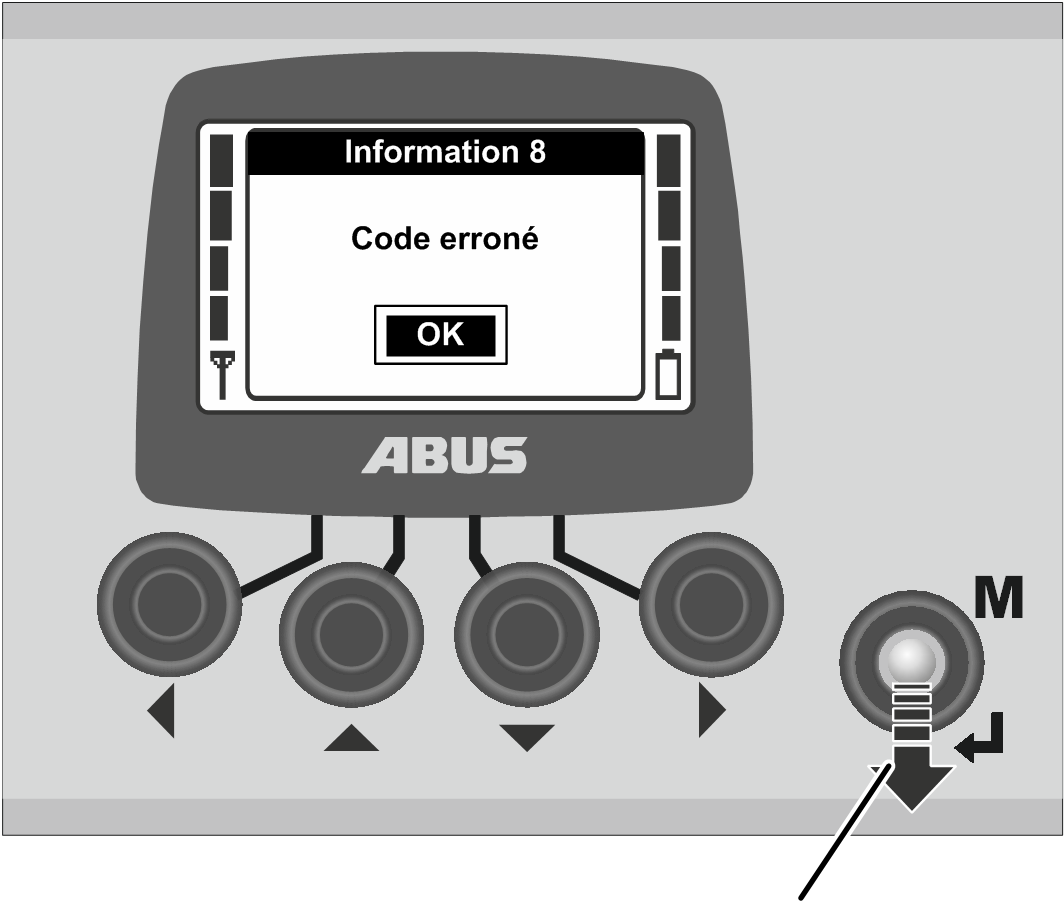

En cas de saisie d'un code ou d'un PIN erroné :
| |
|
ENTREE |
● Le message « Code erroné » ou « PIN erroné » apparaît sur l'écran.
Appuyer sur ENTREE.
● La demande de saisie du code ou la demande de code PIN apparaît à nouveau sur l'écran.
Un code ou un PIN erroné peut être saisi un nombre illimité de fois. L'émetteur n'est pas verrouillé lorsqu'un code ou PIN erroné est saisi un grand nombre de fois.

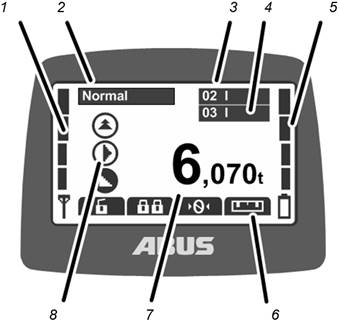

En mode de service « Normal » :
|
─ 2 : Mode de service : le mode de service actuel « Normal » est indiqué sur l'écran.
─ 3 : « N° de pont » et chariot de direction : le numéro du pont (01, 02,…) auquel l'émetteur est connecté est indiqué sur l'écran.
Dans le cas d'un pont équipé d'un chariot de direction, « I » est indiqué pour chariot de direction I.
Dans le cas d'un pont équipé de deux chariots de direction, le chariot de direction sélectionné est également affiché ; voir « Utilisation du pont avec deux chariots de direction ».
─ 4 : « N° de pont » et chariot de direction pour fonctionnement en tandem : le numéro du pont partenaire auquel l'émetteur est connecté en fonctionnement en tandem est indiqué en plus sur l'écran. Voir « Utilisation des deux ponts en fonctionnement en tandem ».
─ 5 : Affichage de la charge : la capacité restante des accumulateurs est indiquée sur l'écran. Quatre barres pleines indiquent que les accumulateurs sont pleins, quatre barres vides indiquent que les accumulateurs sont vides.
─ 6 : Fonctions assignées aux touches pour accès rapide : les symboles des fonctions assignées aux touches pour accès rapide (touches flèches) sont indiquées sur l'écran. Voir « Réglage des touches pour accès rapide ».
Symbole apparaissant sur fond noir : cette fonction est disponible et peut être sélectionnée.
Symbole apparaissant sur fond blanc : cette fonction n'est actuellement pas disponible.
Symbole entièrement blanc : aucune fonction n'est assignée à cette touche pour accès rapide.
─ 7 : Affichage de la charge : le poids de la charge actuellement accrochée au crochet de levage est indiqué sur l'écran (option).
─ 8 : Symboles de translation du pont, translation du chariot, levage/descente : les symboles correspondant aux combinateurs apparaissent sur l'écran. Voir « Utilisation du pont ».

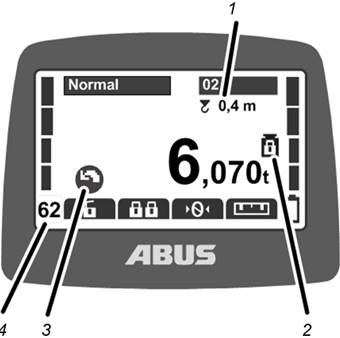

Autres symboles :
|
─ 1 : L'écran indique si le contrôle de balancement de la charge est activé et quelle est la longueur réglée pour l'équipement d'accrochage de la charge. Voir « Activation et désactivation du contrôle de balancement de la charge ».
─ 2 : Limitation de la charge protégée : l'écran indique si la limitation de la charge protégée est activée (symbole de poids avec cadenas fermé) ou désactivée (symbole de poids avec cadenas ouvert). Voir « Activation et désactivation de la limitation de la charge ».
─ 3 : Symboles pour la rotation : dans le cas d'une potence, il est possible de commuter l'affichage des symboles afin d'afficher les symboles de rotation à la place des symboles de translation du pont. Voir « Réglage du type de pont pour les symboles d'affichage ».
─ 4 : Canal radioélectrique : sur l'écran s'affiche le canal radioélectrique actuel. Voir « Réglage de l'affichage de canal ».

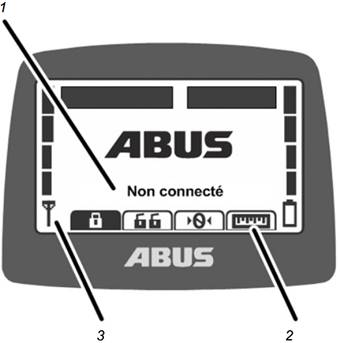

En mode de service « Non connecté » :
|
─ 1 : Mode de service : le mode de service actuel « Non connecté » est indiqué sur l'écran.
─ 2 : Touches pour accès rapide : sur l'écran, toutes les touches pour accès rapide (sauf « Connexion ») apparaissent sur fond blanc (non disponible).
─ 3 : Qualité du signal : aucune barre n'apparaît sur l'écran, car l'émetteur n'est pas connecté à un pont.

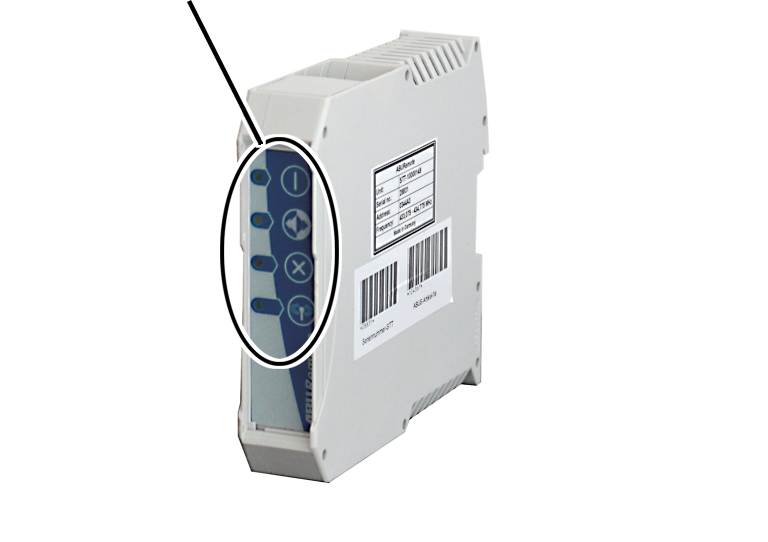

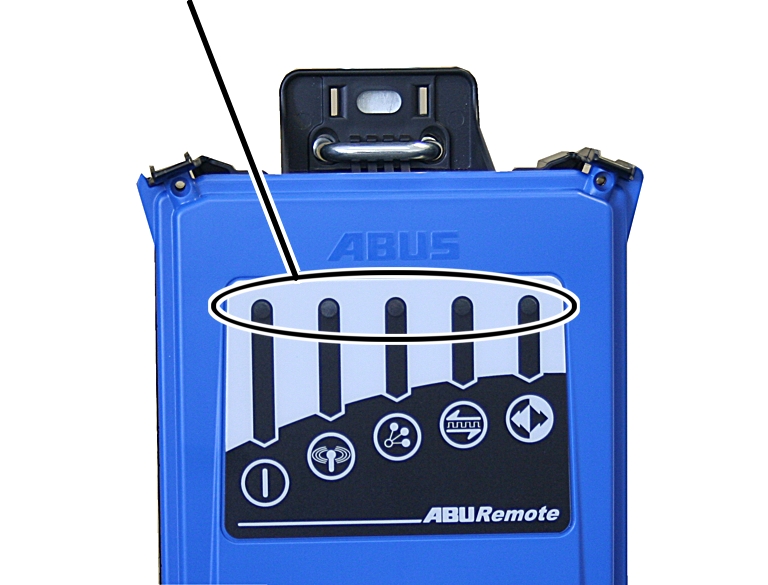

Récepteur avec relais :
DEL |
|
|
Symbole |
Signification |
|
Eteint : récepteur désactivé Clignote : problème de tension de service Allumé : récepteur activé |
|
Eteint : pas de connexion radio à l'émetteur Clignote : le récepteur recherche l'émetteur Allumé : connexion radio établie |
|
Un clignotement : fonctionnement en tandem désactivé Deux clignotements : fonctionnement en tandem activé |
|
Eteint : transmission des données interrompue Clignote : mauvaise qualité de transmission des données Allumé : transmission des données établie |
|
Eteint : arrêt d'urgence actionné Clignote : émetteur en mode de service « Normal » Allumé : bouton-poussoir de translation du pont, translation du chariot, levage/descente appuyé |
Récepteur CAN bus :
DEL |
|
|
Symbole |
Signification |
|
Eteint : récepteur désactivé Clignote : problème de tension de service Allumé : récepteur activé |
|
Eteint : arrêt d'urgence actionné Clignote : émetteur en mode de service « Normal » Allumé : bouton-poussoir de translation du pont, translation du chariot, levage/descente appuyé |
|
Eteint : le récepteur fonctionne parfaitement Clignote : erreur de la fonction d'arrêt d'urgence Allumé : erreur du réseau de bus CAN |
|
Eteint : pas de connexion radio à l'émetteur Clignote : le récepteur recherche l'émetteur Allumé : connexion radio établie |
