Uniquement pour le fonctionnement en tandem
Activation du fonctionnement en tandem
Pour utiliser les ponts en fonctionnement en tandem :
─ L'émetteur doit être connecté au pont. Voir « Contrôle avant le travail, activation et autorisation ».
─ Aucun émetteur ne doit être connecté au deuxième pont devant être utilisé pour le fonctionnement en tandem. Voir « Déconnexion et désactivation de l'émetteur ».
Connexion du deuxième pont
L'émetteur doit être d'abord connecté au deuxième pont.
|
| |
|
|

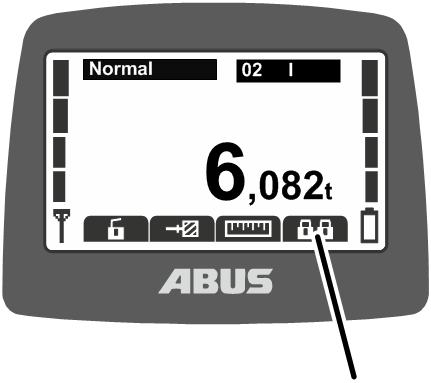

Touche pour accès rapide « Connex tandem » |
Soit :
Appuyer sur la touche pour accès rapide « Connex tandem ».
Soit :
Avec la touche MENU, appeler le menu principal,
appeler le menu « Commande du pont »,
appeler l'option de menu « Connex tandem ».
● Si l'émetteur se trouve à portée du deuxième récepteur, le deuxième récepteur se connecte à l'émetteur.
● L'émetteur se connecte au deuxième récepteur.
|

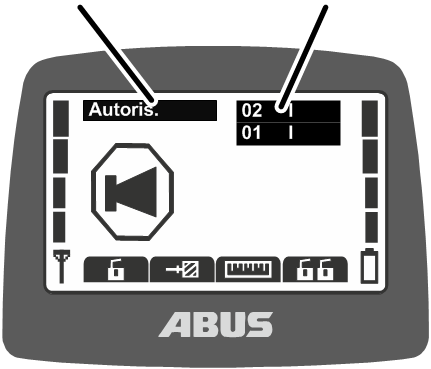

Autorisation |
Numéros des deux ponts |
|
| |
● Les numéros des deux ponts sont indiqués sur l'écran.
● « Autoris. » apparaît sur l'écran.
Appuyer sur le bouton à bascule AVERTISSEUR et le relâcher.
● Le pont émet un signal sonore d'avertissement.
● Le pont est opérationnel.
Après la connexion tandem, les deux ponts sont automatiquement sélectionnés pour le fonctionnement en tandem.
Utilisation en commun du premier et du deuxième pont :
|

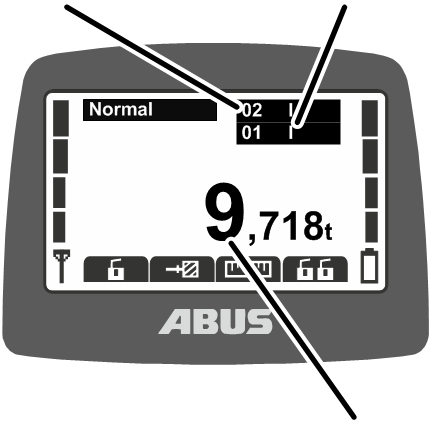

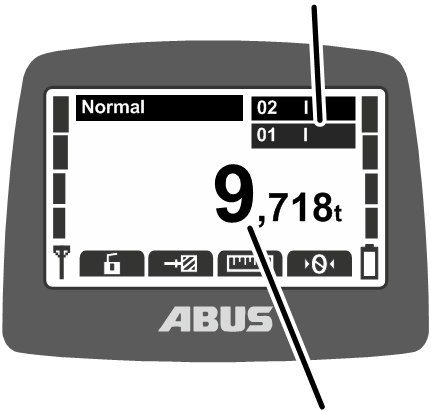

Premier pont |
Deuxième pont | |
|
| ||
|
|
Somme de la charge | |
● Sur l'écran, les numéros du premier et du deuxième pont apparaissent sur fond noir.
● La somme de la charge du premier et du deuxième pont est indiquée sur l'écran.
Appuyer sur les combinateurs pour commander simultanément le premier
et le deuxième pont.
Lorsque le fonctionnement en tandem est activé, il est possible de commuter entre les deux ponts en opération individuelle, par exemple pour élinguer une charge.
Commutation sur opération individuelle pour le premier pont :
|
|

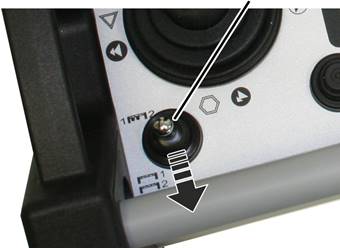

Bouton à bascule « Choix du pont » |
|
| |
Soit :
Appuyer sur le bouton à bascule « Choix du pont ».
Si le mode de sélection « sécurisé » est réglé dans le menu de maintenance : appuyer sur le bouton à bascule « Choix du pont » et le maintenir enfoncé, puis confirmer avec la touche ENTREE.
Soit :
Avec la touche MENU, appeler le menu principal,
appeler le menu « Commande du pont »,
dans l'option de menu « Choix du pont », sélectionner le n° de pont du premier pont,
valider avec la touche ENTREE.
|
|

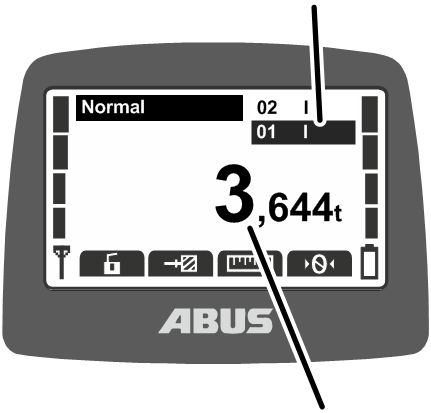

Premier pont |
|
| |
|
|
Charge du premier pont |
● Sur l'écran, le numéro du premier pont apparaît sur fond noir.
● La charge du premier pont est indiquée sur l'écran.
Appuyer sur les combinateurs pour commander uniquement le premier
pont.
Commutation sur opération individuelle pour le deuxième pont :
|
|
Bouton à bascule « Choix du pont » |
|
| |
Soit :
Appuyer à nouveau sur le bouton à bascule « Choix du pont ».
Si le mode de sélection « sécurisé » est réglé dans le menu de maintenance : appuyer sur le bouton à bascule « Choix du pont » et le maintenir enfoncé, puis confirmer avec la touche ENTREE.
Soit :
Avec la touche MENU, appeler le menu principal,
appeler le menu « Commande du pont »,
dans l'option de menu « Choix du pont », sélectionner le n° de pont du deuxième pont,
valider avec la touche ENTREE.
|
|

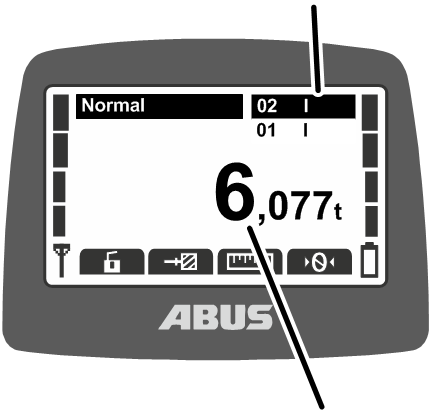

Deuxième pont |
|
| |
|
|
Charge du deuxième pont |
● Sur l'écran, le numéro du deuxième pont apparaît sur fond noir.
● La charge du deuxième pont est indiquée sur l'écran.
Appuyer sur les combinateurs pour commander uniquement le deuxième
pont.
Nouvelle utilisation en commun du premier et du deuxième pont :
|
|
Bouton à bascule « Choix du pont » |
|
| |
Soit :
Appuyer à nouveau sur le bouton à bascule « Choix du pont ».
Si le mode de sélection « sécurisé » est réglé dans le menu de maintenance : appuyer sur le bouton à bascule « Choix du pont » et le maintenir enfoncé, puis confirmer avec la touche ENTREE.
Soit :
Avec la touche MENU, appeler le menu principal,
appeler le menu « Commande du pont »,
dans l'option de menu « Choix du pont », sélectionner les numéros communs des deux ponts,
valider avec la touche ENTREE.
|
|
Les deux ponts |
|
| |
|
|
Somme de la charge des deux ponts |
● Sur l'écran, les numéros du premier et du deuxième pont apparaissent sur fond noir.
● La somme de la charge du premier et du deuxième pont est indiquée sur l'écran.
Appuyer sur les combinateurs pour commander simultanément le premier
et le deuxième pont.
Déconnexion du deuxième pont
Pour mettre fin au fonctionnement en tandem, il est nécessaire de déconnecter l'émetteur sur le deuxième pont. Dans ce cas, le deuxième pont peut également être à nouveau utilisé à l'aide d'un autre émetteur.
|
| |
|
|

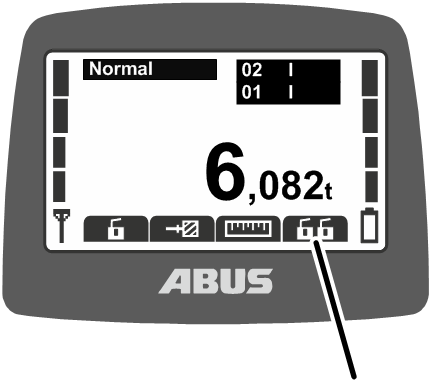

Touche pour accès rapide « Déconn tandem » |
Soit :
Appuyer sur la touche pour accès rapide « Déconn tandem ».
Soit :
Avec la touche MENU, appeler le menu principal,
appeler le menu « Commande du pont »,
appeler l'option de menu « Déconn tandem ».
● L'émetteur se déconnecte du deuxième récepteur.
● « Autoris. » apparaît sur l'écran.
Appuyer sur le bouton à bascule AVERTISSEUR et le relâcher.
● Le pont émet un signal sonore d'avertissement.
● Le pont est opérationnel.
Déconnexion des deux ponts
|
| |
|

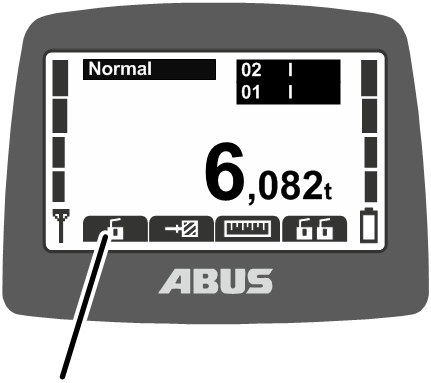

Touche pour accès rapide « Déconnexion » |
|
Soit :
Appuyer sur la touche pour accès rapide « Déconnexion ».
Soit :
Avec la touche MENU, appeler le menu principal,
appeler le menu « Commande du pont »,
appeler l'option de menu « Déconnexion ».
● L'émetteur se déconnecte du deuxième récepteur.
● L'émetteur se déconnecte du premier récepteur.
● L'émetteur passe en mode de service « Non connecté ».
