Le codeur absolu est monté sur le fin de course de réducteur ; il détermine la position exacte du tambour à câble et l'envoie à l'automate programmable.
Après le remplacement de l'ensemble de l'unité, le nouveau codeur absolu doit être adressé et référencé automatiquement ou manuellement.
Le fin de course de réducteur ABUS « GGS » avec codeur absolu « AWG » est entièrement compatible avec les fins de course de levage « GPK » à codeur absolu « Kübler ». Si nécessaire, il est néanmoins possible d'installer également un fin de course de levage « GPK » avec codeur absolu « Kübler ».
Démonter le fin de course de réducteur défectueux.
Monter le nouveau fin de course de réducteur.
Voir le manuel du produit « Fin de course de réducteur ABUS avec codeur absolu », chapitre « Montage et raccordement du fin de course de réducteur ».
Réinitialiser les points de commutation du limiteur de course
inférieure, du limiteur de course supérieure et du limiteur de course de
secours.
Voir « Régler le point de commutation de la fin de course levage bas »,.
Dans la plupart des cas, la résistance de terminaison doit être désactivée sur le codeur absolu. Dans certains cas particuliers, il se peut qu'une activation de la résistance de terminaison soit nécessaire.

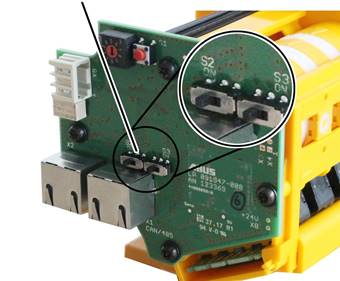

Interrupteur de la résistance de terminaison |
|
|
Sur le codeur absolu défectueux, vérifier si la résistance de
terminaison était activée (les deux interrupteurs poussés vers l'extérieur sur
ON) ou désactivée (les deux interrupteurs poussés vers l'intérieur).
Si un fin de course de levage « GPK » avec codeur absolu « Kübler » était auparavant installé : la résistance de terminaison était désactivée.
Commuter la résistance de terminaison du nouveau codeur absolu de
manière identique à celle du codeur absolu défectueux (l'activer ou la
désactiver).
Dans la plupart des cas, le codeur absolu n'a pas besoin d'une résistance de terminaison. Dans certains cas particuliers, une résistance de terminaison peut s'avérer nécessaire.
Comme une résistance de terminaison ne peut pas être activée directement sur le codeur absolu « Kübler », un distributeur CAN est monté dans le boîtier du fin de course de levage. La résistance de terminaison peut être activée sur le distributeur CAN.
Pour plus de détails sur la résistance de terminaison : voir « Intégrer la résistance de terminaison dans le réseau de bus CAN »,.
Le codeur absolu est contacté par l'automate programmable via une adresse d'équipement. L'adresse d'équipement est réglée automatiquement.
L'adresse d'équipement est l'adresse numérique unique de chaque appareil bus CAN dans le réseau de bus CAN ; l'automate programmable et l'appareil bus CAN concerné échangent des données via cette adresse. Chaque appareil bus CAN doit avoir une propre adresse d'équipement unique. Si, par inadvertance, deux appareils bus CAN ont la même adresse d'équipement, un conflit a lieu et une erreur est affichée.
Le débit binaire est la vitesse d'échange de données.
Régler l'adresse d'équipement automatiquement :
Si l'adresse de base est réglée au niveau du codeur absolu, la bonne adresse d'équipement est réglée automatiquement par l'automate programmable. Voir également « Aperçu : adresses d'équipement »,.
L'automate programmable ne trouve pas de composant sous l'adresse
d'équipement attendue, mais un appareil bus CAN avec une adresse de base.
● L'automate programmable change l'adresse de base de l'appareil bus CAN à l'adresse d'équipement attendue.
Régler l'adresse d'équipement manuellement :
L'adresse d'équipement du codeur absolu peut être réglée manuellement dans KranOS.
Pour cette étape de travail, un accès à KranOS via un ordinateur portable ou une tablette est requis. L'utilisateur « Abnahme » (réception) (niveau d'utilisateur ‚[2]) ou « Service » (niveau d'utilisateur [1]) doit être connecté.
Aperçu : navigation dans KranOS |
Utilisateur « Service » ou « Abnahme » (réception) à « Mécanisme de levage » à « Codeur absolu » |
Se connecter à KranOS avec l'utilisateur « Service »
(niveau d'utilisateur [1]) ou « Abnahme » (réception) (niveau
d'utilisateur [2]). Voir « Connecter un
ordinateur portable ou une tablette à ABUControl ».
Dans le menu principal, sélectionner le mécanisme de levage souhaité
(par exemple le mécanisme de levage 1).
● La fenêtre du mécanisme de levage souhaité apparaît.
Dans le menu « Réglages » (roue dentée sur fond jaune),
cliquer sur l'option de menu « Codeur absolu ».
Champ de saisie « Valeur réelle » |
Champ de saisie « Valeur de consigne » | |
| ||
Bouton « Définir l'adresse d'équipement » |
Bouton « Acquitter l'erreur » |
● La fenêtre « Codeur absolu » s'affiche.
Si nécessaire : à l'aide du bouton « Acquitter
l'erreur », un message du codeur absolu peut être réinitialisé.
● Dans le champ de saisie « Valeur réelle », entrer l'adresse d'équipement du codeur absolu à modifier.
Les codeurs absolus ont l'adresse de base 70 et les adresses d'équipement 71 à 76.
Si nécessaire, il est possible d'entrer l'adresse d'équipement 63 avec le bouton « Charger l'adresse d'équipement 63 ». Ceci peut être nécessaire pour des codeurs absolus anciens.
Dans le champ de saisie « Valeur de consigne », entrer la
nouvelle adresse d'équipement souhaitée.
─ Pour le codeur absolu, uniquement des adresses d'équipement à partir de la plage d'adresse 70 peuvent être attribuées.
Cliquer sur le bouton « Définir l'adresse
d'équipement ».
● L'adresse d'équipement réglée est mémorisée.
Après avoir remplacé le codeur absolu, celui-ci doit être référencé. Ce référencement ne fait pas partie intégrante du réglage des points de commutation du fin de course de réducteur ni de l'étalonnage du système de mesure de charge ; le référencement est important pour les calculs internes (par ex. le contrôle de balancement de la charge et le pronostic de l'état d'usure). Si le codeur absolu n'est pas correctement référencé, des dysfonctionnements du contrôle de balancement de la charge et des erreurs de calculs du pronostic de l'état d'usure peuvent apparaître.
Les trois points de commutation du fin de course de réducteur doivent être déjà correctement réglés avant le référencement du codeur absolu.
Mesurer la position de référence :
| |
Position de référence |
|
Placer le crochet de levage dans une position dans laquelle la
position de référence peut être mesurée simplement (par ex. environ 1,5 m
en dessous de la position la plus haute du crochet).
Mesurer la distance entre le centre du tambour à câble et le centre
de la poulie de renvoi du moufle inférieur.
Régler le point de référence :
Aperçu : navigation dans KranOS |
Utilisateur « Service » ou « Abnahme » (réception) à « Mécanisme de levage » à « Codeur absolu » |
Se connecter à KranOS avec l'utilisateur « Service »
(niveau d'utilisateur [1]) ou « Abnahme » (réception) (niveau
d'utilisateur [2]). Voir « Connecter un
ordinateur portable ou une tablette à ABUControl ».
Dans le menu principal, sélectionner le mécanisme de levage souhaité
(par exemple le mécanisme de levage 1).
● La fenêtre du mécanisme de levage souhaité apparaît.
Dans le menu « Réglages » (roue dentée sur fond jaune),
cliquer sur l'option de menu « Codeur absolu ».
|

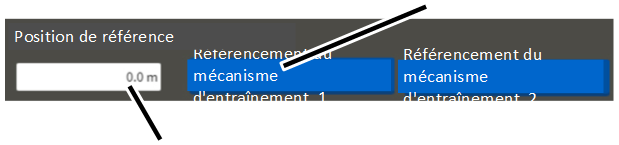

Bouton « Référencement du mécanisme d'entraînement 1 » |
| |
Champ de saisie « Position de référence » |
|
● La fenêtre « Codeur absolu » s'affiche.
● Dans le champ de saisie « Position de référence », entrer la valeur précédemment mesurée.
Cliquer sur le bouton du mécanisme d'entraînement souhaité (par
exemple « Référencement du mécanisme d'entraînement 1 »).
| |
Bouton « Effectuer le référencement » |
|
● Un dialogue de sécurité apparaît.
Cliquer sur le bouton « Effectuer le référencement ».
● La valeur entrée est sauvegardée.
