Les images montrent le montage d’un profilé HB en
acier de taille HB150S. Le montage de profilés HB de taille supérieure ou
inférieure ou de profilés HB en aluminium ne diffère que très
légèrement. |
|
|
Les images montrent un écrou tendeur court
(suspension courte XS et S). Le montage d'une fixation du profilé avec
écrou tendeur long (suspension courte M et L, suspension normale) est
identique. |
|
|
Ce manuel du produit décrit le montage du chemin de
roulement HB sur une suspension M16. Pour le montage du chemin de
roulement HB sur une suspension M20, voir manuel du produit « Montage
du profil de charpente 4LP/M20 et de la suspension
M20 ». |
Sur toutes les suspensions du chemin de roulement :
|
Vis sans
tête |
Écrou
tendeur |
|
|
|
|
Goupille
élastique |

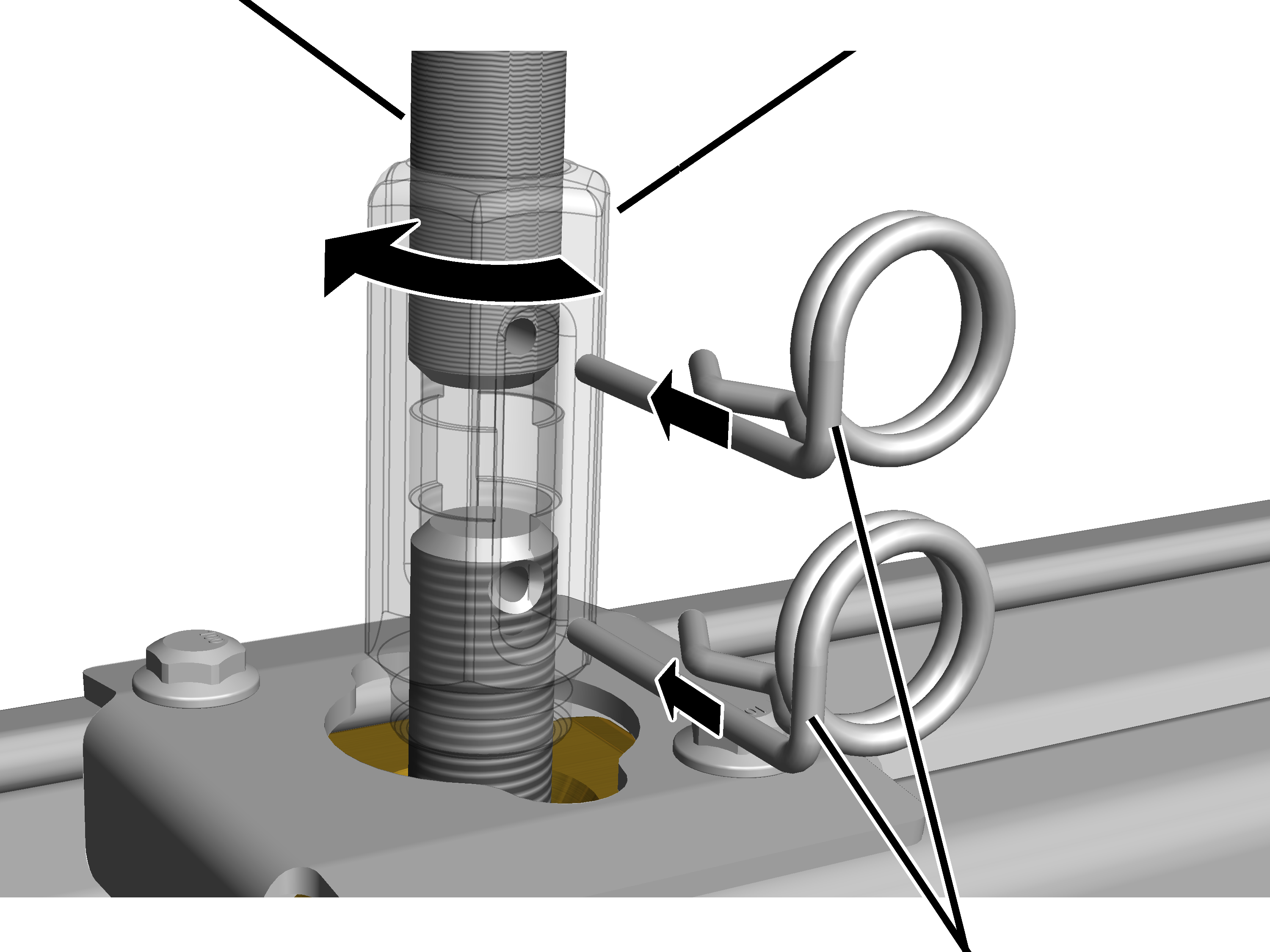

Tourner l'écrou tendeur et la vis sans tête de façon à ce que le trou
longitudinal de l'écrou tendeur et le perçage dans la vis sans tête soient
dirigés dans le même sens (dans l'alignement du chemin de roulement HB).
Si les deux perçages ne deviennent pas visibles en même temps,
il est possible que le mauvais perçage du perçage en croix ait été utilisé sur
le profil de charpente 2LP/M16 ou M20 (voir « Suspension M16 :
montage de la suspension normale ») ou que le perçage dans la vis sans
tête n'ait pas été percé dans l'alignement du perçage existant après le
raccourcissement (voir Raccourcissement ou
rallongement des vis sans tête»).
En cas de besoin (par ex. pour compenser les imprécisions), il
est possible d'agrandir le perçage dans la vis sans tête pour qu'il atteigne un
diamètre de 5 mm.
À travers l'écrou tendeur,
introduire la goupille élastique dans le trou inférieur de la fixation du
profilé.
À travers l’écrou tendeur, introduire la goupille élastique dans le
trou supérieur de la vis sans tête.
Vissage
définitif du profil de charpente 2LP/M16 ou M20
Sur tous les profils de charpente 2LP/M16 ou M20 :
|
|
2 vis à
côtes ou 2 écrous à côtes |
|
|

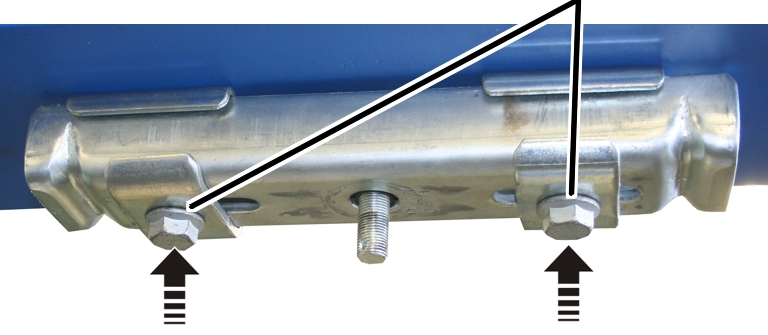

Visser les 2 vis à côtes ou 2 écrous à côtes sur le profil de
charpente 2LP/M16 ou M20.
|
suspension |
Couple de serrage |
|
Ferrure crapautée |
200 Nm |
|
Bloc à souder |
200 Nm |
|
Tige filetée |
200 Nm |
|
Ancrage |
90 Nm |
|
Rail d’ancrage |
200 Nm |
|
Latte de bois |
90 Nm |
|
Écrou à côtes |
par ex. 200 Nm (*) |
|
Vis à côtes |
par ex. 200 Nm (*) |
(*) Sélectionner le couple de serrage correct en
fonction de la qualité des vis et du coefficient de frottement conformément au
tableau de normes.
Exemple: 200 Nm pour M16 et qualité de vis 8.8
ainsi que coefficient de frottement 0,12.
Vissage
définitif des fixations de profilés
Sur toutes les fixations de profilés :
|
|
|
|
vis à
côtes |

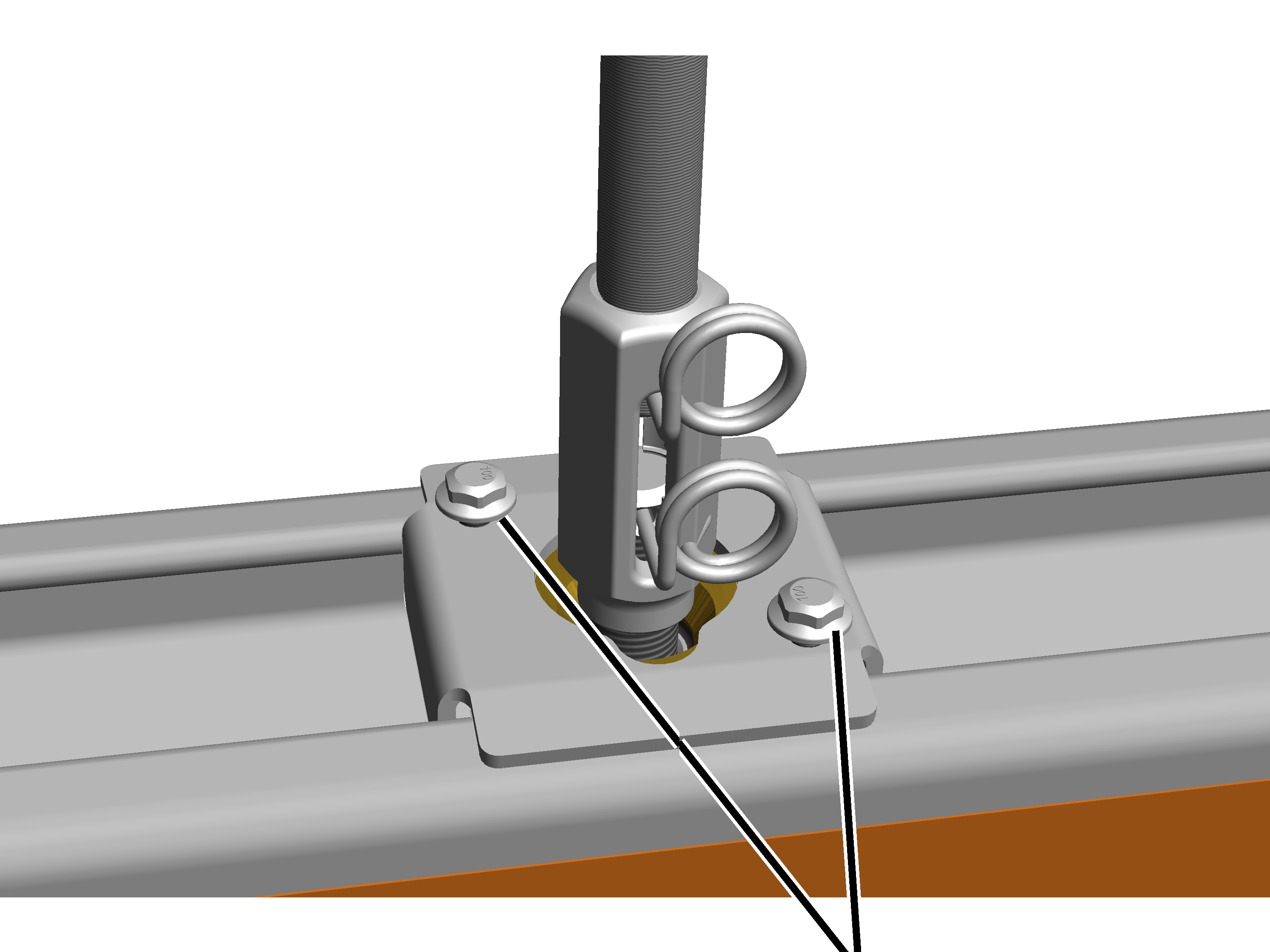

Visser les 2 vis à côtes sur la fixation du profilé.
|
Taille |
Vis à côtes |
Couple de serrage |
|
HB110 |
M5x30 |
11 Nm |
|
HB150 |
M6x40 |
20 Nm |
|
HB190 |
M6x40 |
20 Nm |
|
HB240 |
M6x40 |
20 Nm |
Conseil :
Pour les fixations de profilé HB110, on utilise des vis à
tête cylindrique M5x30. Die Zylinderschrauben liegen recht nah an der
Spannmutter. Les vis à tête cylindrique sont très proches de l'écrou tendeur.
Pour pouvoir visser facilement les vis à tête cylindrique, utiliser une lame de
tournevis à tête sphérique.
Uniquement pour raidisseur
normal, raidisseur oblique et suspension en V
Vissage
définitif du support articulé
|
écrous
hexagonaux |
|
|
|
|
écrou
tendeur |
support
articulé |

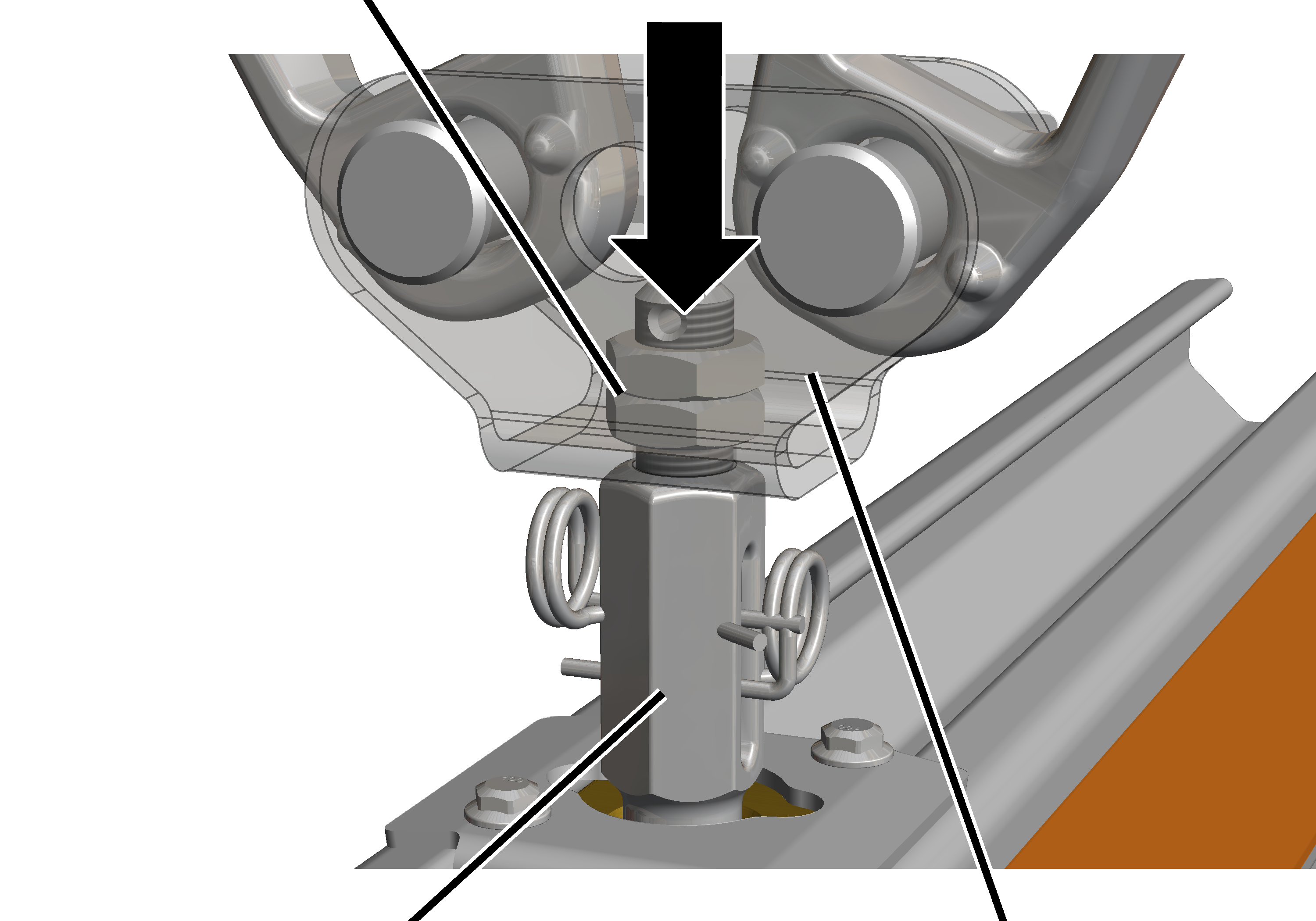

Pousser le support articulé contre l’écrou tendeur.
Visser l’écrou hexagonal. 90 Nm.
Bloquer à l’aide du second écrou hexagonal.
