La hauteur de suspension de l’ensemble du système de ponts HB est indiquée dans la documentation technique.
Les images montrent une vis sans tête M16. Les opérations dans le cas d'une vis sans tête M20 ne diffèrent pas de manière significative.
Les vis sans tête doivent être raccourcies ou rallongées individuellement.
|
|
La hauteur de suspension de l’ensemble du système de ponts HB est indiquée dans la documentation technique. |
|
|
Les images montrent une vis sans tête M16. Les opérations dans le cas d'une vis sans tête M20 ne diffèrent pas de manière significative. |
Raccourcissement des vis sans tête :
Raccourcir la vis sans tête à la
longueur nécessaire.
Ébavurer le bord de coupe.
|
|

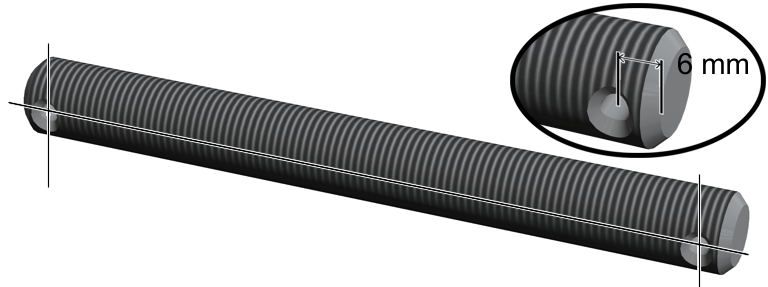

Marquer un autre perçage pour la
goupille élastique à une distance de 6 mm du bord de coupe.
Si le chemin de roulement HB est suspendu parallèlement ou perpendiculairement au profil de charpente : le nouveau perçage doit correspondre parfaitement au perçage existant à l'autre extrémité de la vis sans tête.
Si le chemin de roulement HB est suspendu au profil de charpente avec un angle différent : le nouveau perçage doit se trouver exactement avec l'angle nécessaire par rapport au perçage existant à l'autre extrémité de la vis sans tête.
|
|

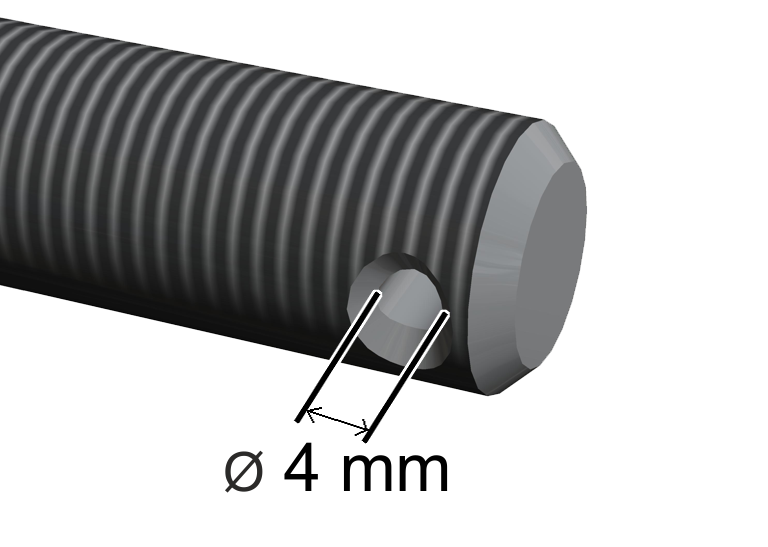

Percer un perçage (diamètre 4 mm)
dans la vis sans tête sur le marquage.
En cas de besoin (par ex. pour compenser les imprécisions), il est possible de percer un trou de 5 mm de diamètre dans la vis sans tête.

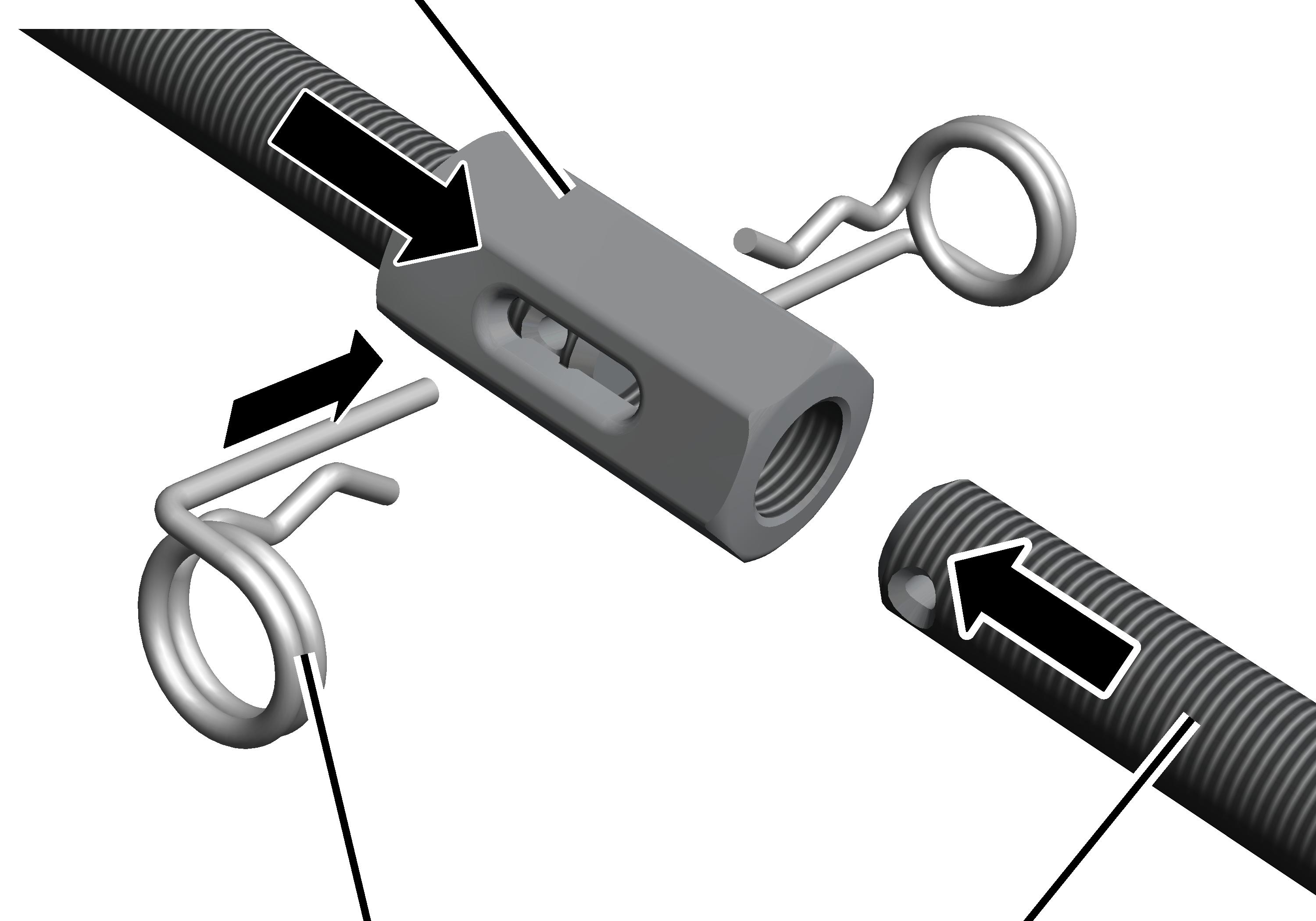

Rallongement de la vis sans tête :
|
accouplement |
|
|
| |
|
Goupille élastique |
Vis sans tête |
Visser l’accouplement (à filetage à
droite des deux côtés) sur la vis sans tête.
Visser la deuxième vis sans tête dans
l’accouplement.
Tourner l’accouplement de manière à ce
que le perçage soit visible.
Introduire 2 goupilles élastiques.
