Ce manuel du produit décrit le montage d'une suspension M16. Pour le montage d'une suspension M20, voir manuel du produit « Montage du profil de charpente 4LP/M20 et de la suspension M20 »).
|
|
Ce manuel du produit décrit le montage d'une suspension M16. Pour le montage d'une suspension M20, voir manuel du produit « Montage du profil de charpente 4LP/M20 et de la suspension M20 »). |
|
|
|
Taille |
HA |
|
HB110 |

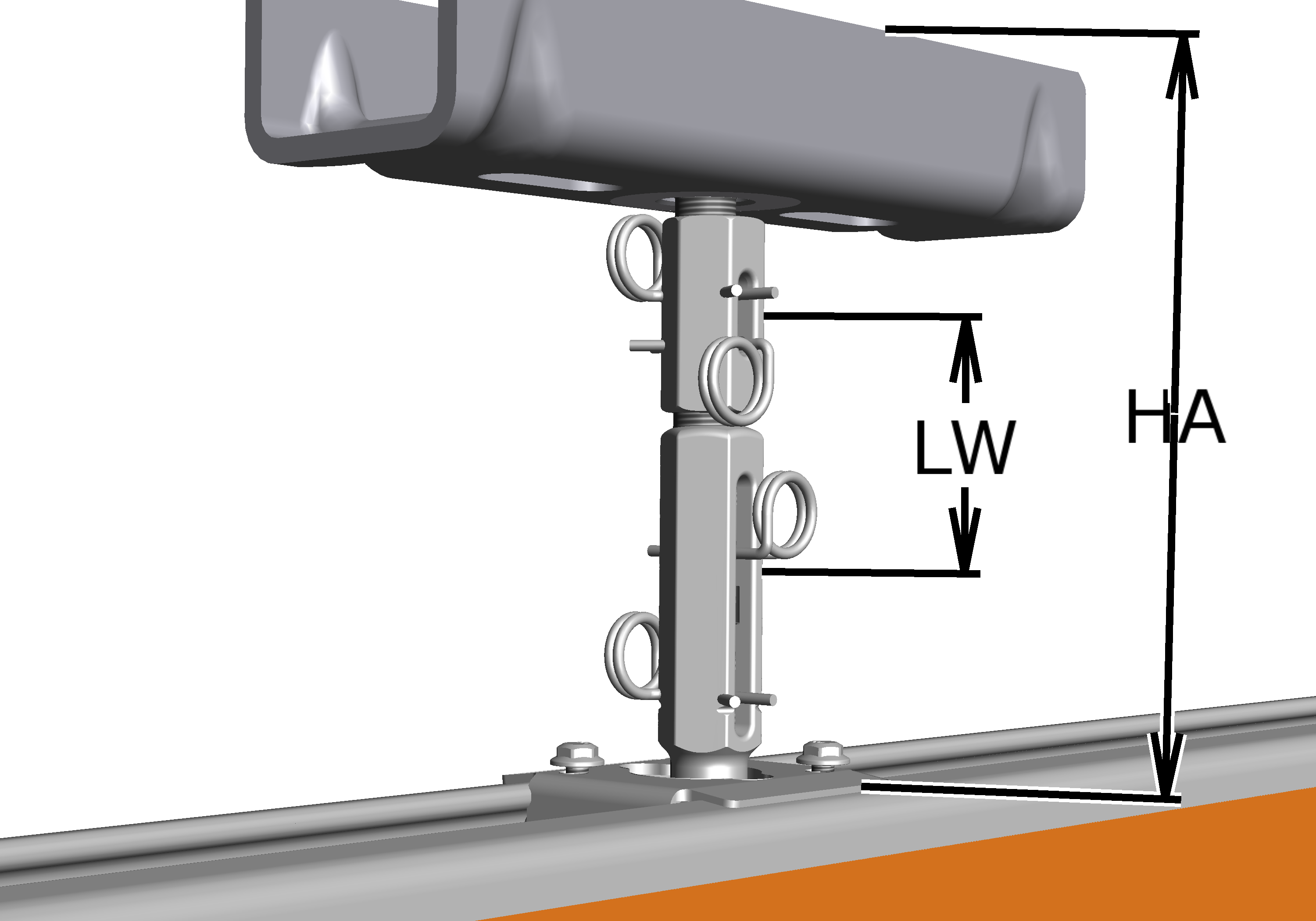

HA = LW ± 25 mm |
|
HB150 |
HA = LW ± 28 mm |
|
HB190 |
HA = LW ± 28 mm |
|
HB240 |
HA = LW ± 28 mm |
|
Perçage en croix |
Goupille élastique |
|
| |
|
Vis sans tête |
accouplement |

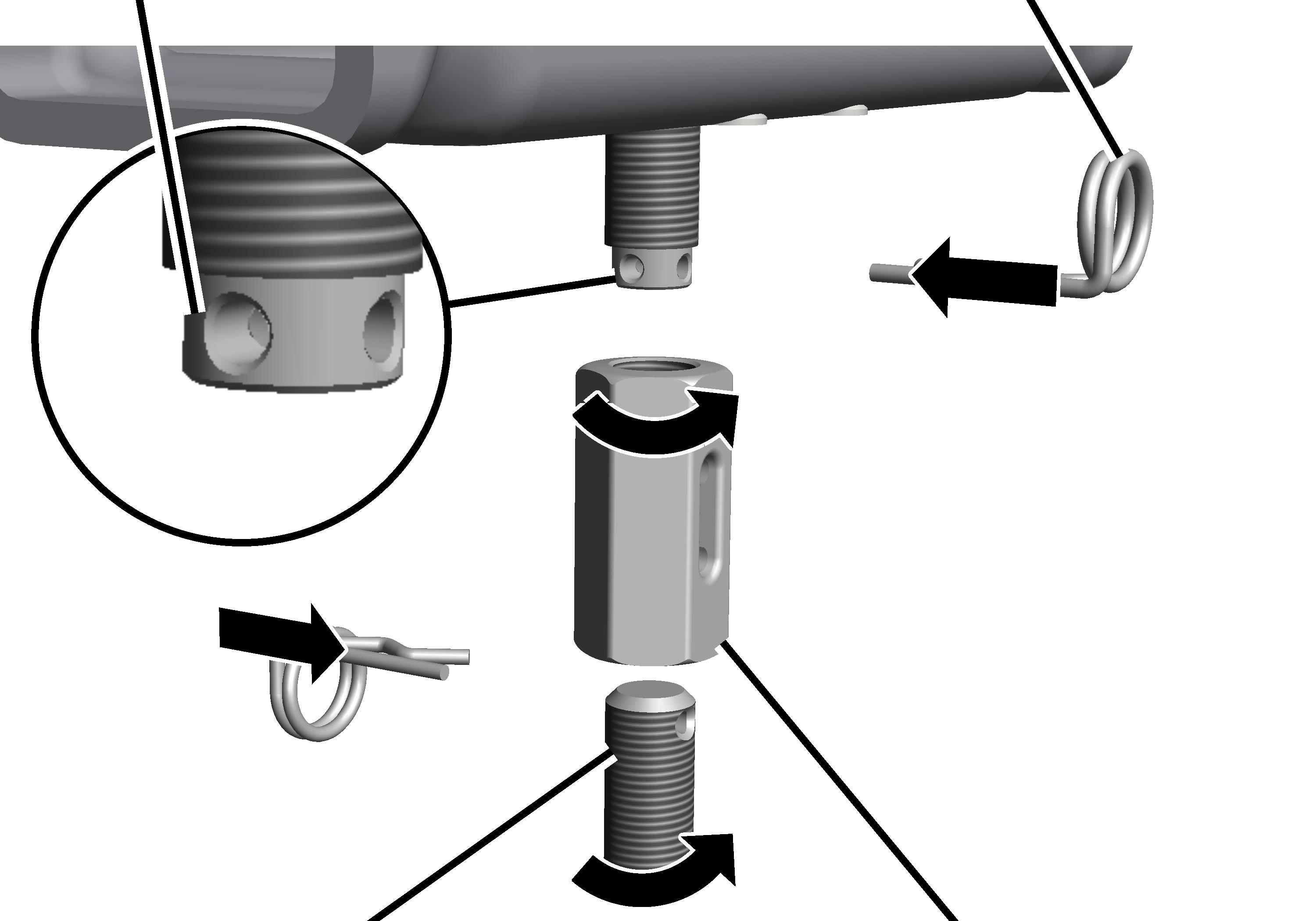

Visser l’accouplement (à filetage à
droite des deux côtés) au profil de charpente.
Visser la vis sans tête raccourcie ou
rallongée dans l’accouplement.
Tourner l’accouplement de manière à ce
que les perçages soient visibles.
Sur le profil de charpente, la vis sans tête dispose d'un perçage en croix. Tourner l'accouplement de façon à utiliser le perçage orienté perpendiculairement au chemin de roulement HB ultérieur.
Introduire 2 goupilles élastiques.
Le chemin de roulement HB sera ensuite monté sur l’extrémité inférieure de la vis sans tête.
