Die Bilder zeigen die Montage einer HB-Profilschiene
aus Stahl der Baugröße HB150S. Die Montage von größeren oder kleineren
HB-Profilschienen oder von HB-Profilschienen aus Aluminium unterscheidet
sich nicht wesentlich davon. |
|
|
Die Bilder zeigen eine kurze Spannmutter
(Kurzaufhängung XS und S). Die Montage mit langer Spannmutter
(Kurzaufhängung M und L, Normalaufhängung) unterscheidet sich nicht
davon. |
|
|
In diesem Produkthandbuch wird die Montage der
HB-Kranbahn an einer Kranbahnaufhängung M16 beschrieben. Zur Montage der
HB-Kranbahn an einer Kranbahnaufhängung M20 siehe „Produkthandbuch
Deckenträger 4LP/M20 und Kranbahnaufhängung M20
montieren“. |

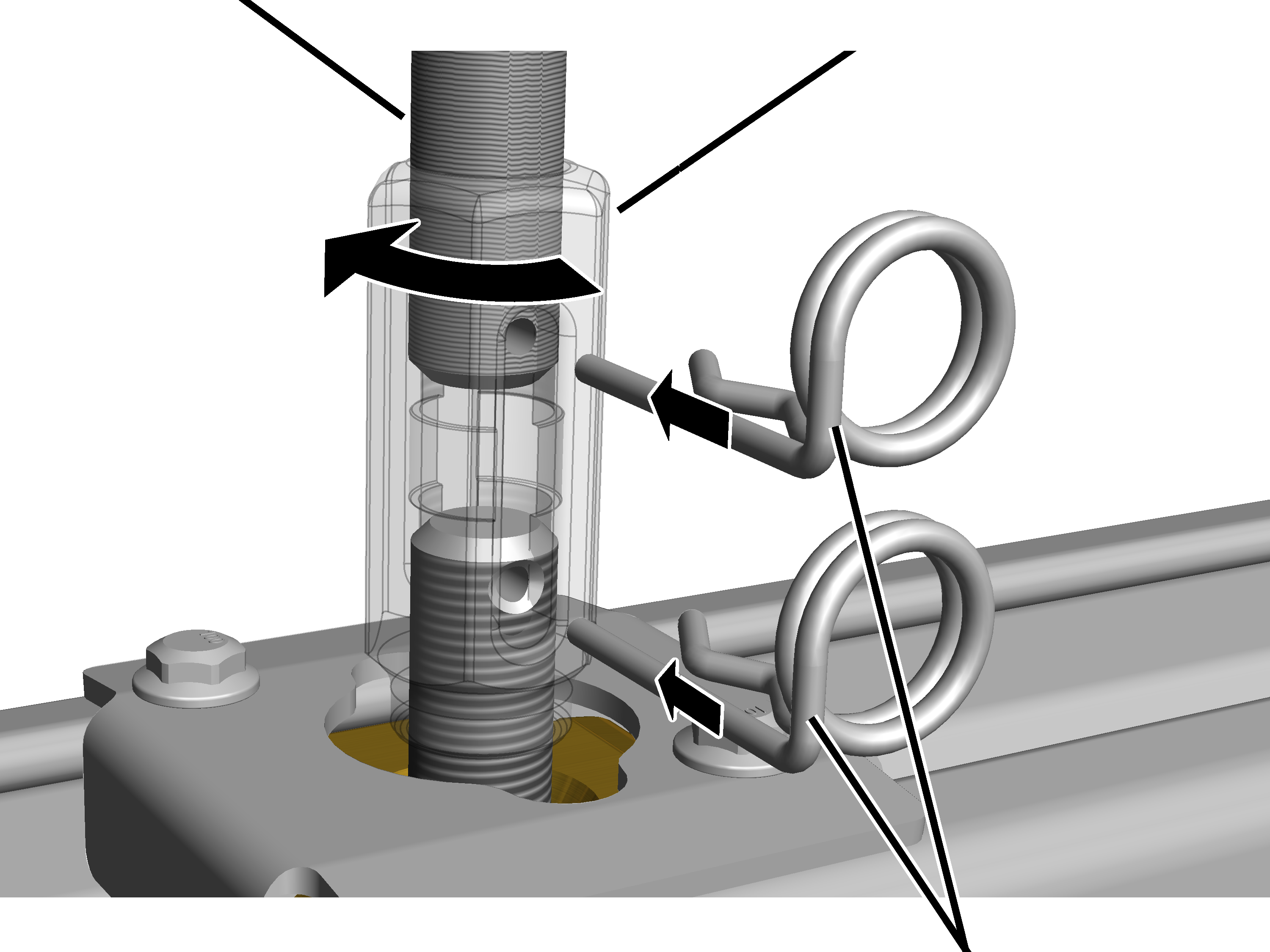

An allen Kranbahnaufhängungen:
|
Gewindestange |
Spannmutter |
|
|
|
|
Federstecker |
Spannmutter und Gewindestange so weit drehen, dass das Langloch der
Spannmutter und die Bohrung in der Gewindestange in die gleiche Richtung zeigen
(in einer Flucht mit der HB-Kranbahn).
Sollten die beiden Bohrungen nicht gleichzeitig sichtbar werden,
wurde möglicherweise am Deckenträger 2LP/M16 oder M20 die falsche Bohrung
der Kreuzbohrung verwendet (siehe Kranbahnaufhängung M16:
Normalaufhängung montieren) oder die Bohrung in der Gewindestange wurde nach
dem Kürzen nicht in einer Flucht mit der bestehenden Bohrung gebohrt (siehe Gewindestangen
kürzen oder verlängern).
Bei Bedarf (z.B. um Ungenauigkeiten auszugleichen) kann die
Bohrung in der Gewindestange auf einen Durchmesser von 5 mm vergrößert
werden.
Federstecker unten durch die
Spannmutter in die Bohrung des Profilanschlusses stecken.
Federstecker oben durch die Spannmutter in die Bohrung der
Gewindestange stecken.
Deckenträger 2LP/M16
oder M20 endgültig festschrauben

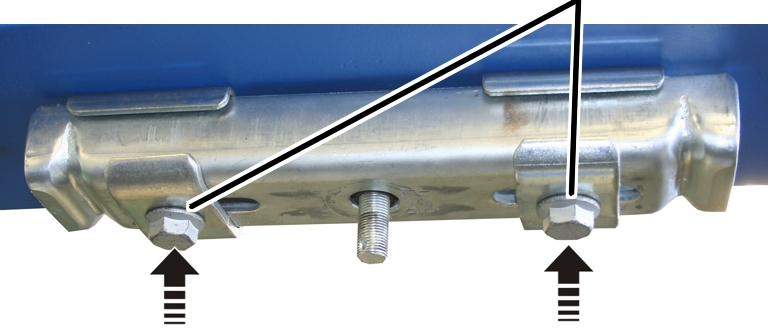

An allen Deckenträgern 2LP/M16 oder M20:
|
|
Rippschrauben (2x) oder Rippmuttern (2x) |
|
|
Rippschrauben (2x) oder Rippmuttern (2x) am Deckenträger 2LP/M16
oder M20 festschrauben.
|
Aufhängung |
Anzieh-Drehmoment |
|
Flanschklemme |
200 Nm |
|
Anschweißblock |
200 Nm |
|
Ankerstange |
200 Nm |
|
Ankeranschluss |
90 Nm |
|
Ankerschiene |
200 Nm |
|
Holzbalken |
90 Nm |
|
Rippmutter |
z.B. 200 Nm (*) |
|
Rippschraube |
z.B. 200 Nm (*) |
(*) Das korrekte Anzieh-Drehmoment abhängig von der
Schraubengüte und der Reibungszahl aus der Normtabelle auswählen.
Beispiel: 200 Nm bei M16 und Schraubengüte 8.8
und Reibungszahl 0,12.
Profilanschlüsse
endgültig festschrauben

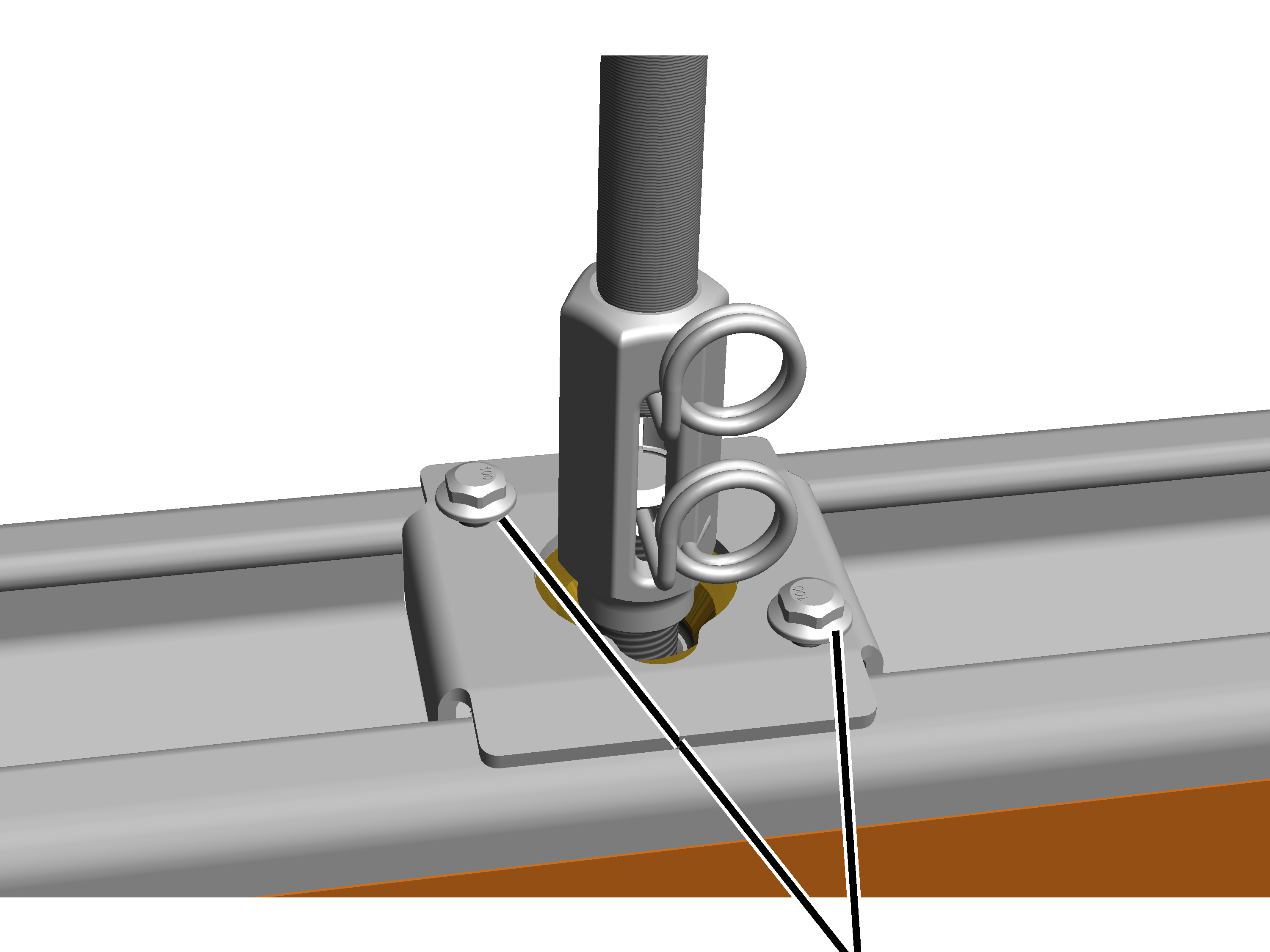

An allen Profilanschlüssen:
|
|
|
|
Rippschrauben |
Rippschrauben (2x) am Profilanschluss festschrauben.
|
Baugröße |
Rippschraube |
Anzieh-Drehmoment |
|
HB110 |
M5x30 |
11 Nm |
|
HB150 |
M6x40 |
20 Nm |
|
HB190 |
M6x40 |
20 Nm |
|
HB240 |
M6x40 |
20 Nm |
Tipp:
Bei den Profilanschlüssen HB110 werden Zylinderschrauben
M5x30 verwendet. Die Zylinderschrauben liegen recht nah an der Spannmutter. Um
die Zylinderschrauben problemlos anschrauben zu können, einen Bit mit Kugelkopf
verwenden.

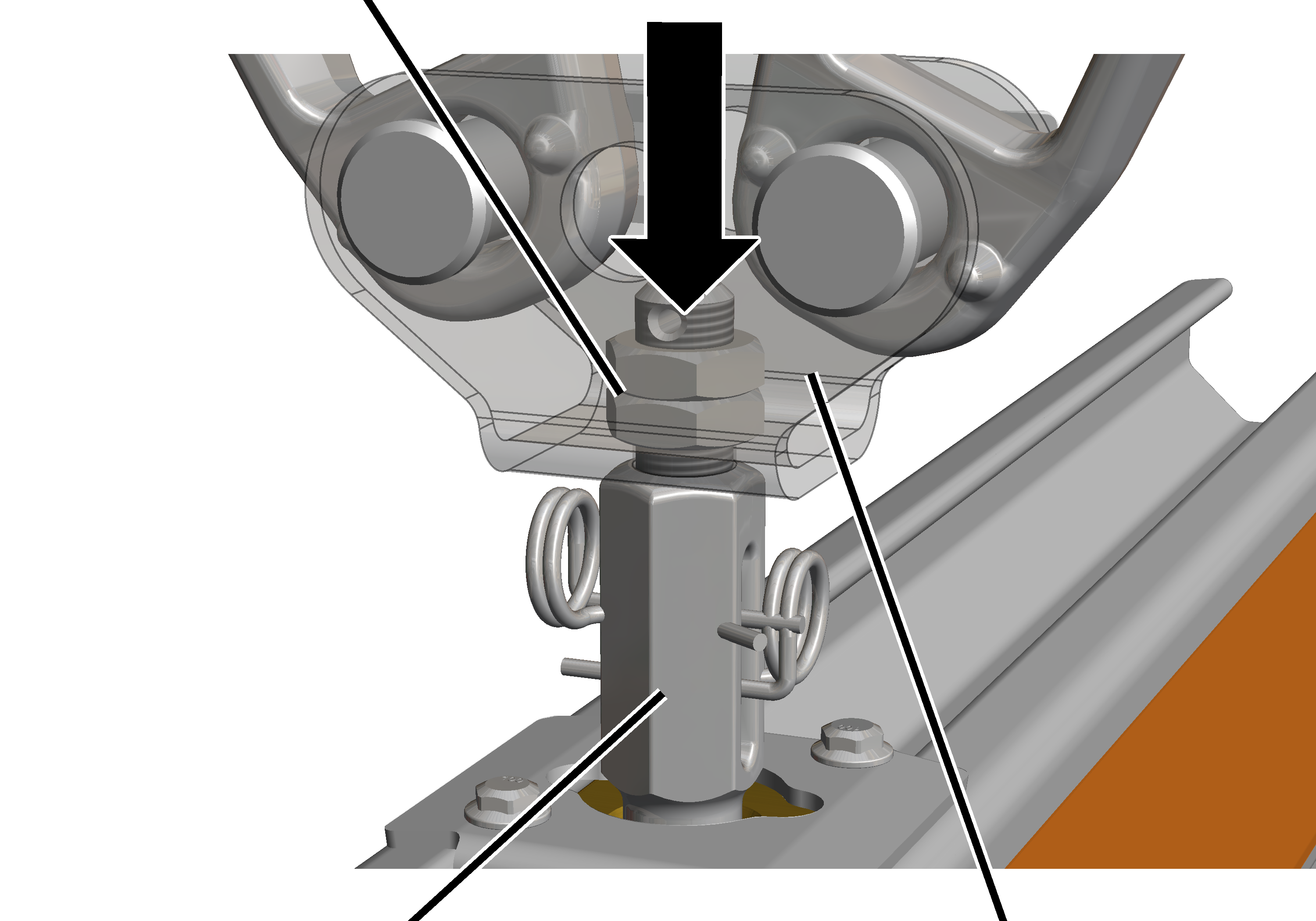

Nur bei Normalversteifung,
Schrägversteifung und V-Aufhängung
Gelenkträger
endgültig festschrauben
|
Sechskantmuttern |
|
|
|
|
Spannmutter |
Gelenkträger |
Gelenkträger gegen die Spannmutter drücken.
Sechskantmutter anschrauben. 90 Nm.
Mit zweiter Sechskantmutter kontern.
