In diesem Produkthandbuch wird die Montage einer Kranbahnaufhängung M16 beschrieben. Zur Montage einer Kranbahnaufhängung M20 siehe Produkthandbuch „Produkthandbuch Deckenträger 4LP/M20 und Kranbahnaufhängung M20 montieren“.
|
|
In diesem Produkthandbuch wird die Montage einer Kranbahnaufhängung M16 beschrieben. Zur Montage einer Kranbahnaufhängung M20 siehe Produkthandbuch „Produkthandbuch Deckenträger 4LP/M20 und Kranbahnaufhängung M20 montieren“. |
|
|
|

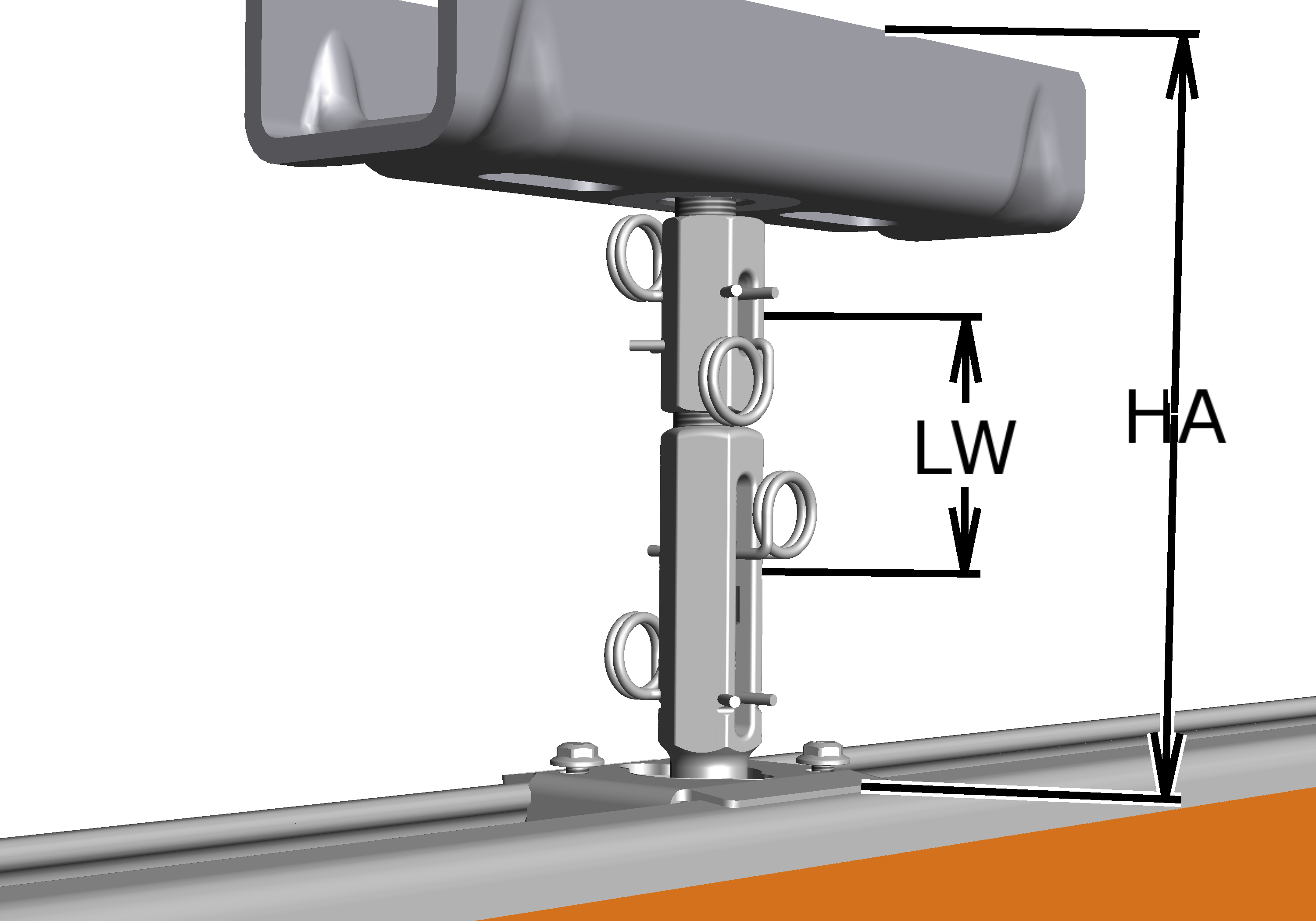

Baugröße |
HA |
|
HB110 |
HA = LW ± 25 mm |
|
HB150 |
HA = LW ± 28 mm |
|
HB190 |
HA = LW ± 28 mm |
|
HB240 |
HA = LW ± 28 mm |
|

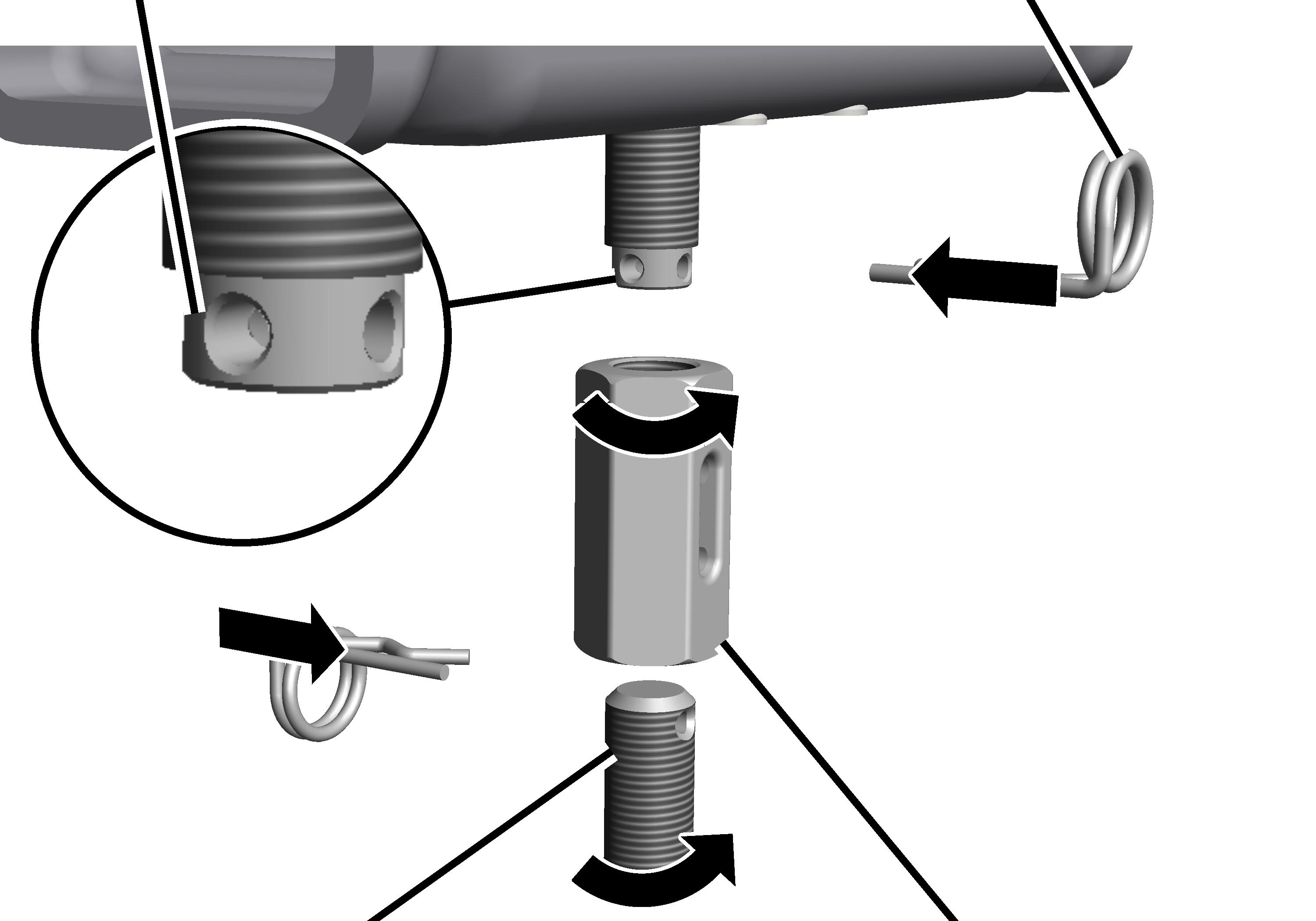

Kreuzbohrung |
Federstecker |
|
| |
|
Gewindestange |
Kupplung |
Kupplung (auf beiden Seiten mit
Rechtsgewinde) an den Deckenträger schrauben.
Gekürzte oder verlängerte
Gewindestange in die Kupplung schrauben.
Kupplung so drehen, dass die
Bohrungen zu sehen sind.
Am Deckenträger hat die Gewindestange eine Kreuzbohrung. Die Kupplung so drehen, dass die Bohrung verwendet wird, die in quer zur späteren HB-Kranbahn zeigt.
Federstecker (2x)
einschieben.
Am unteren Ende der Gewindestange wird später die HB-Kranbahn montiert.
