Gefahr für Personen durch defekten Getriebegrenzschalter! Wird ein Getriebegrenzschalter auseinandergebaut und repariert, funktioniert er möglicherweise nicht mehr richtig. Dadurch kann die Last abstürzen und Personen töten oder verletzen. Defekte Getriebegrenzschalter nur komplett ersetzen! |
|
Welle |
Lagerflansch |
|
| |
Gehäusedeckel des
Hubgrenzschaltergehäuses an der Seiltrommel öffnen.

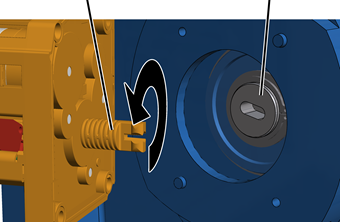

Die Welle des
Getriebegrenzschalters so drehen, dass sie mit dem Langloch im Lagerflansch der
Seiltrommel übereinstimmt.
|
Kunststoffschrauben B6,3x25 | |
|
| |
|
Nockenschalterplatine |
|
Getriebegrenzschalter mit der
Welle in das Langloch am Lagerflansch stecken und auf die beiden Stifte
führen.
Getriebegrenzschalter mit
Kunststoffschrauben B6,3x25 festschrauben. 3 Nm.
Stecker der Anschlussleitung an
der Nockenschalterplatine aufstecken.
|

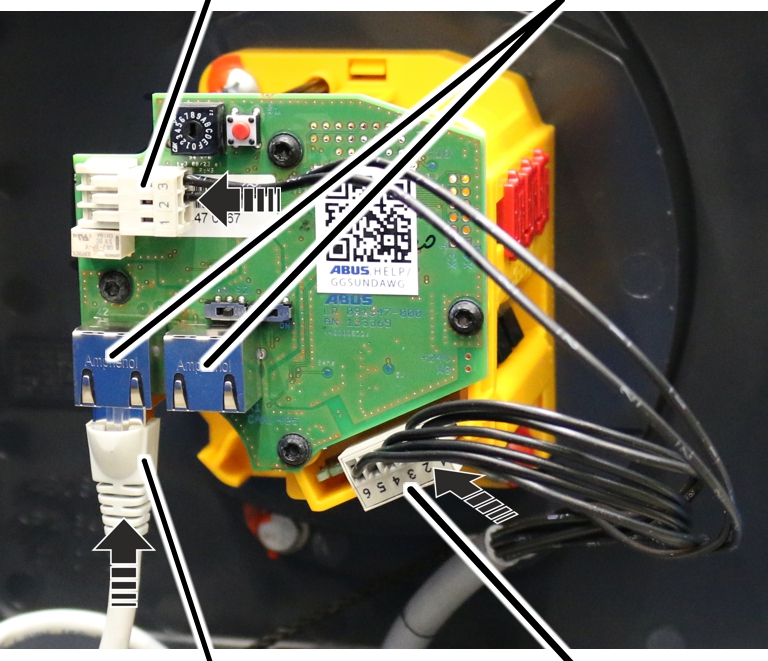

Stecker der Anschlussleitung der Nockenschalterplatine |
Anschlüsse für CAN-Bus-Netzwerk und Modbus-Netzwerk |
|
| |
|
Anschlussleitung |
Stecker der Anschlussleitung der Nockenschalterplatine |
Anschlussleitung RJ45 für CAN-Bus-Netzwerk oder Modbus-Bus-Netzwerk
einstecken.
Beide Anschlüsse auf der Platine des Absolutwert-Drehgebers sind sowohl für ein CAN-Bus-Netzwerk (ABUControl Comfort) als auch Modbus-Netzwerk (ABUControl Basic) geeignet. Das verwendete Bussystem wird automatisch erkannt.
Der zweite Anschluss kann verwendet werden, um ein weiteres CAN-Bus-Gerät oder Modbus-Gerät anzuschließen.
In die weiße Stiftleiste
oberhalb der Anschlüsse für CAN-Bus-Netzwerk oder Modbus-Netzwerk wird der
zweite Stecker der Anschlussleitung der Nockenschalterplatine eingesteckt.
Gehäusedeckel schließen.
Alle Schaltpunkte einstellen.
Siehe ABUS Elektrik
3: Schaltpunkt für Hubbegrenzer unten einstellen und ABUS
Elektrik 3: Schaltpunkte für Backup-Begrenzer und Hubbegrenzer oben
einstellen.
