ABUS Elektrik 3: Schaltpunkte für Backup-Begrenzer und Hubbegrenzer oben einstellen

Die Schaltpunkte für den Hubbegrenzer oben und den darüber liegenden Backup-Begrenzer wurden im Werk eingestellt und verplombt.

Bei Bedarf (z. B. wenn der Lasthaken wegen einer Traverse nicht ganz nach oben fahren darf), nach einem Wechsel des Seils oder nach Reparaturen muss der Schaltpunkt für den Hubbegrenzer oben eventuell neu eingestellt werden.

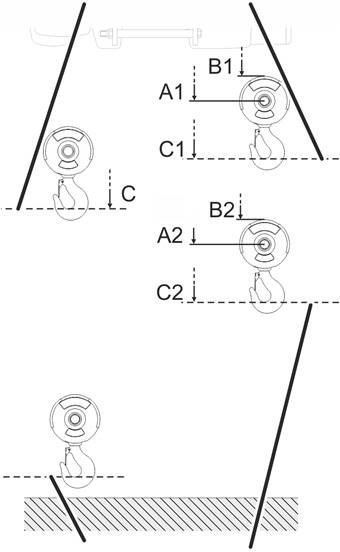

─ Das Hakenmaß (C-Maß) ist grundsätzlich die höchste Position, bis zu der der Lasthaken fahren darf, ohne das Seil zu beschädigen. Hierbei ist ein gewisser Sicherheitspuffer berücksichtigt.

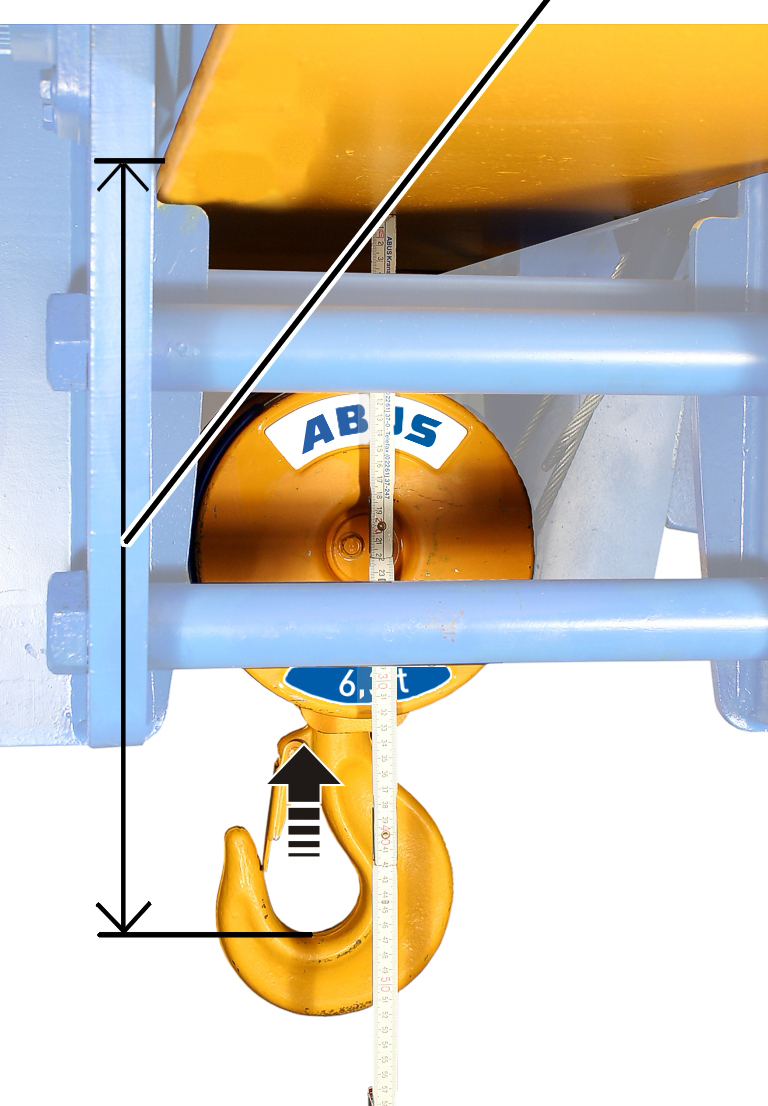

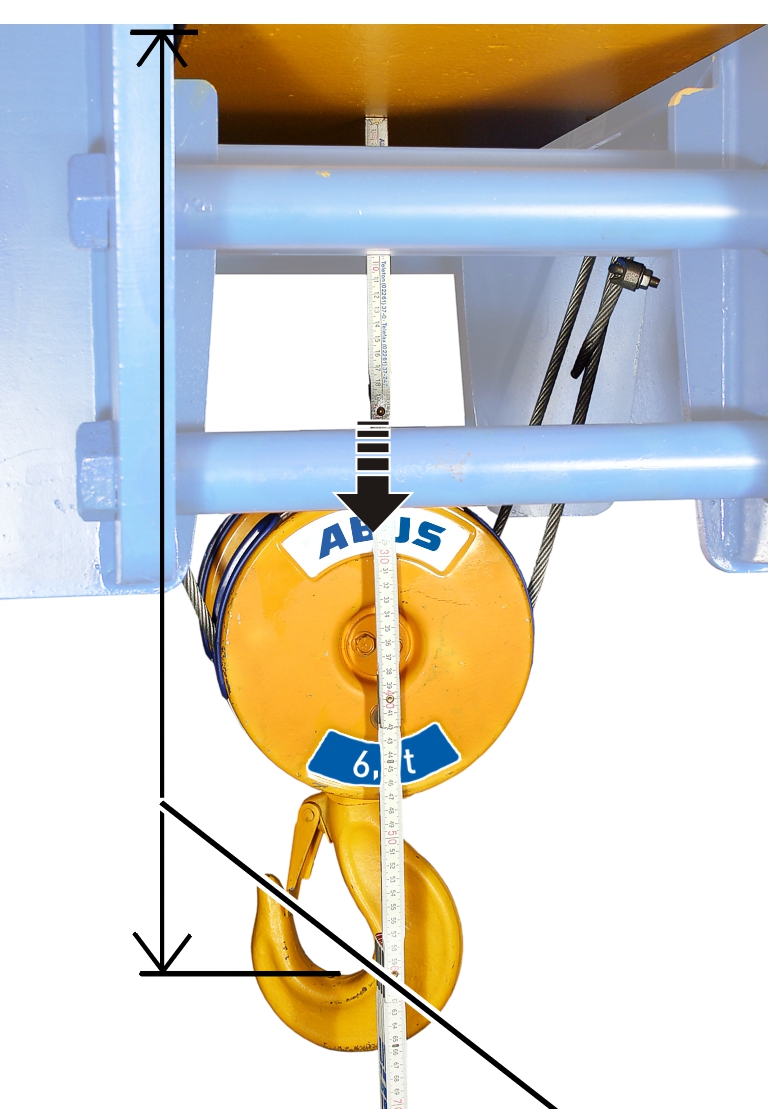

─ Das Hakenmaß (C-Maß) ist grundsätzlich der Abstand zwischen der Unterkante des Laufrades am Seilzug und der Innenkante des Lasthakens.

─ Das Hakenmaß (C-Maß) bezieht sich dabei immer auf einen serienmäßigen Lasthaken. Bei größeren oder kleineren Lasthaken das Hakenmaß aus dem Datenblatt des Seilzugs entnehmen.

─ Der Schaltpunkt für den Backup-Begrenzer heißt C1 und liegt ein Stück oberhalb des Hakenmaßes. Dies ist die absolut höchste Position, bis zu der der Lasthaken fahren darf, ohne das Seil zu beschädigen.

─ Der Schaltpunkt für den Hubbegrenzer oben heißt C2 und liegt ein Stück unterhalb des Hakenmaßes.

─ Beide Schaltpunkte (C1 und C2) haben jeweils zwei alternative Bezugskanten: A1 und A2 (Abstand zwischen einer von unten gut erreichbaren Kante am Seilzug und der Achse der Umlenkrolle an der Unterflasche) sowie B1 und B2 (Abstand zwischen einer von unten gut erreichbaren Kante am Seilzug und der Oberkante der Unterflasche). Diese zusätzlichen Maße können alternativ zum Hakenmaß verwendet werden und können das Abmessen erleichtern. Außerdem sind sie unabhängig von der Größe der Lasthaken und können somit bei kleineren oder größeren Lasthaken verwendet werden.

Passende Bezugskante am Seilzug und an der Unterflasche aus der nachfolgenden Zeichnung wählen.

Die Maße C1 und C2 oder alternativ A1 und A2 oder B1 und B2 aus der nachfolgenden Tabelle ablesen.

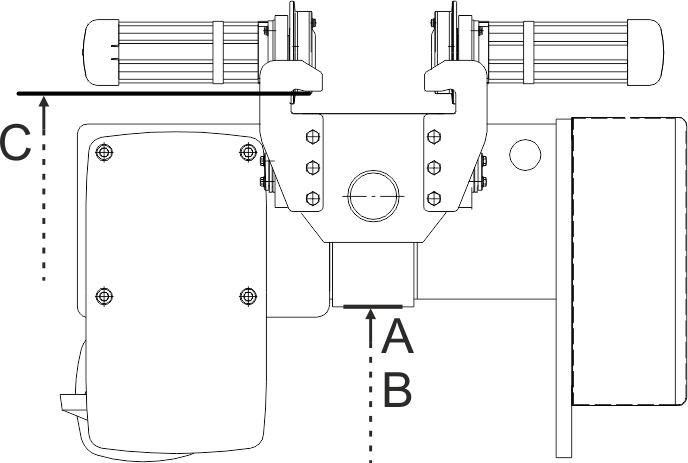

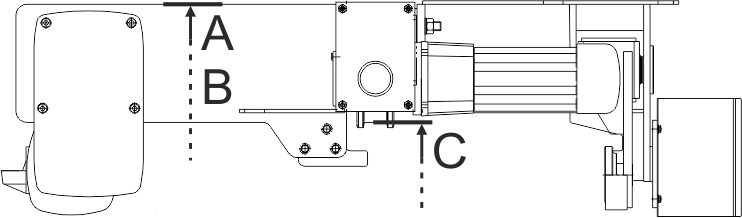

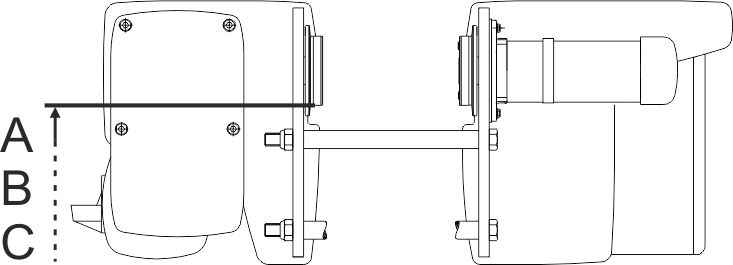

Bezugskante für A-, B- und C-Maß am Seilzug E. Dicke des Untergurtes berücksichtigen.

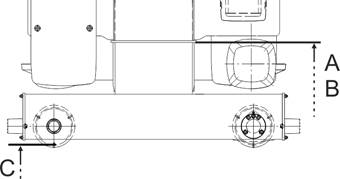

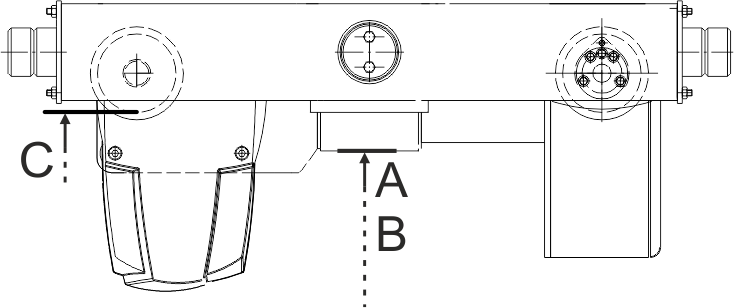

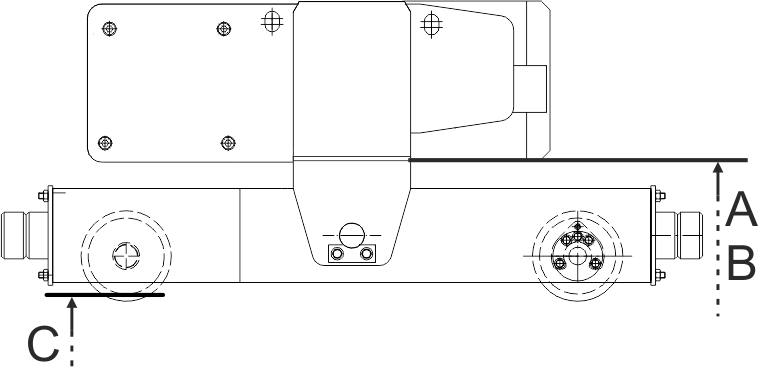

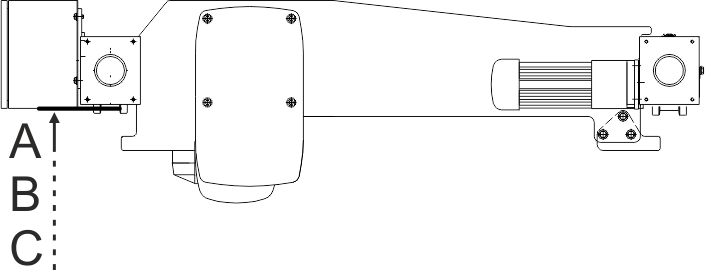

Bezugskante für A-, B- und C-Maß am Seilzug Z. (Die Bezugskante für A-, B- und C-Maß für den Seilzug ZA unterscheiden sich nicht wesentlich).

─ 146 Umdrehungen der Einstellschraube drehen die Schaltnocke am Getriebegrenzschalter einmal komplett um 360°.

─ Wie viel Millimeter Hakenweg einer Umdrehung der Einstellschraube entspricht, ist in der nachfolgenden Tabelle angegeben.

─ Einstellschraube nach rechts drehen verschiebt den Schaltpunkt nach unten, Einstellschraube nach links drehen verschiebt den Schaltpunkt nach oben.

─ Wie viel Millimeter Hakenweg der Haken im Totbereich des Mikroschalters (Schalthysterese) zurücklegt, ist in der nachfolgenden Tabelle angegeben.

* Die angegebenen Werte gelten für den GM 1000 kompakt und für den GM 1000 modular. Die Werte sind für beide Bauarten identisch.

Nur bei Seilzug Bauart E mit größerer Spurweite

Dieser Abschnitt gilt nur bei Seilzügen der Bauart E mit einer größeren Spurweite als in der Tabelle oben angegeben.

Größeres Hakenmaß berechnen

Ab einer bestimmten Spurweite muss das Hakenmaß vergrößert werden.

Zu dem Hakenmaß aus der Tabelle oben das zusätzliche Maß aus dieser Tabelle addieren.

Spurweite	Baugröße 800 Einscherung 4/1	Baugröße 1000 Einscherung 2/1	Baugröße 1000 Einscherung 4/1	Baugröße 2000 Einscherung 2/1	Baugröße 2000 Einscherung 4/1	Baugröße 3000 Einscherung 2/1	Baugröße 3000 Einscherung 4/1	Baugröße 5000 Einscherung 2/1	Baugröße 5000 Einscherung 4/1	Baugröße 6000 Einscherung 2/1
300	0	0	0	0	0	0	0	-	-	-
350	49	39	45	43	53	62	80	0	0	0
400	98	78	89	86	106	124	160	76	74	76
450	146	117	134	129	159	187	240	152	148	152
500	195	156	178	172	212	249	320	228	222	228
550	-	-	-	-	265	311	401	304	296	304
600	-	-	-	-	318	373	481	380	370	380
650	-	-	-	-	371	435	561	456	444	456
700	-	-	-	-	424	498	641	532	518	532

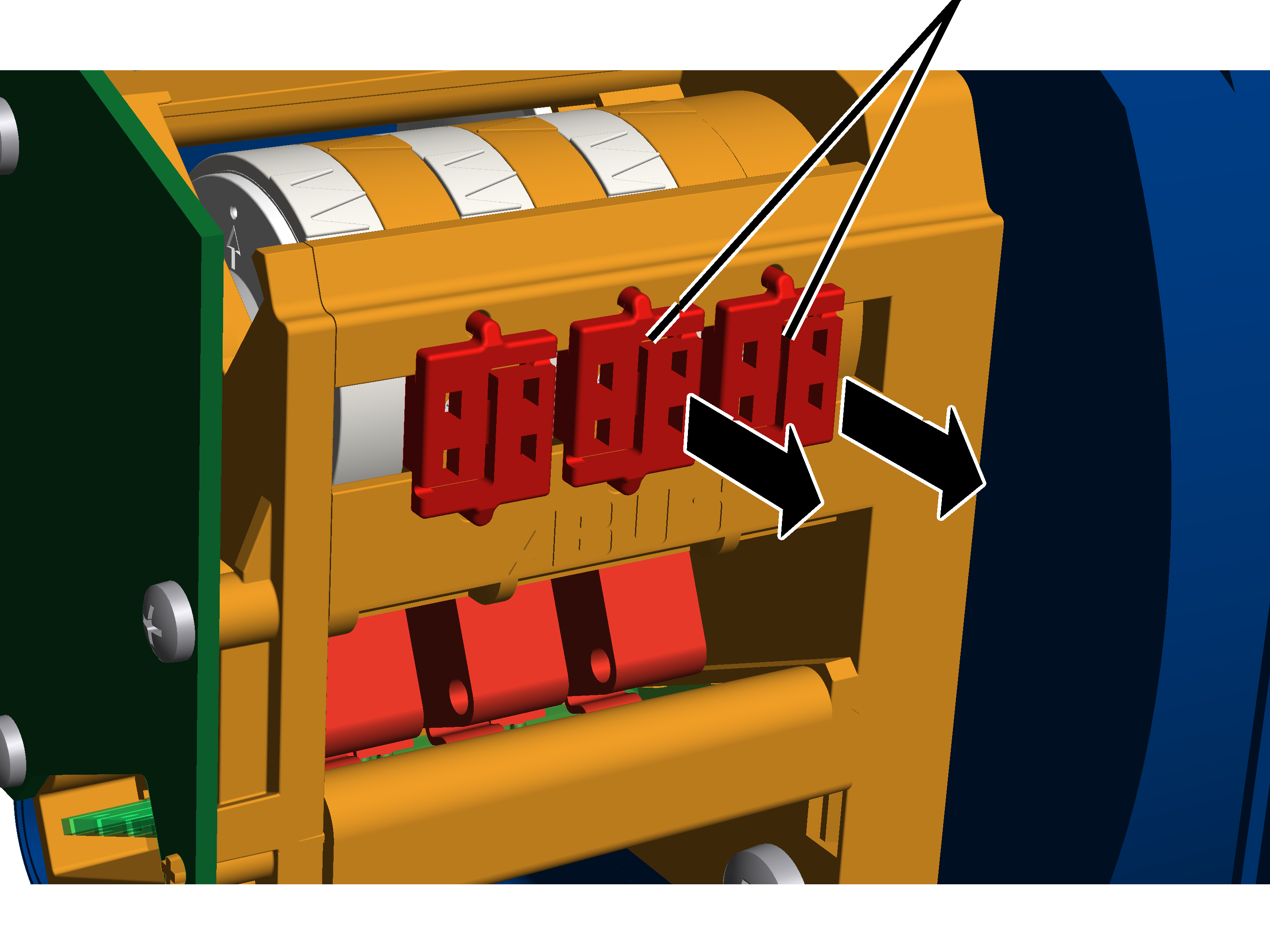

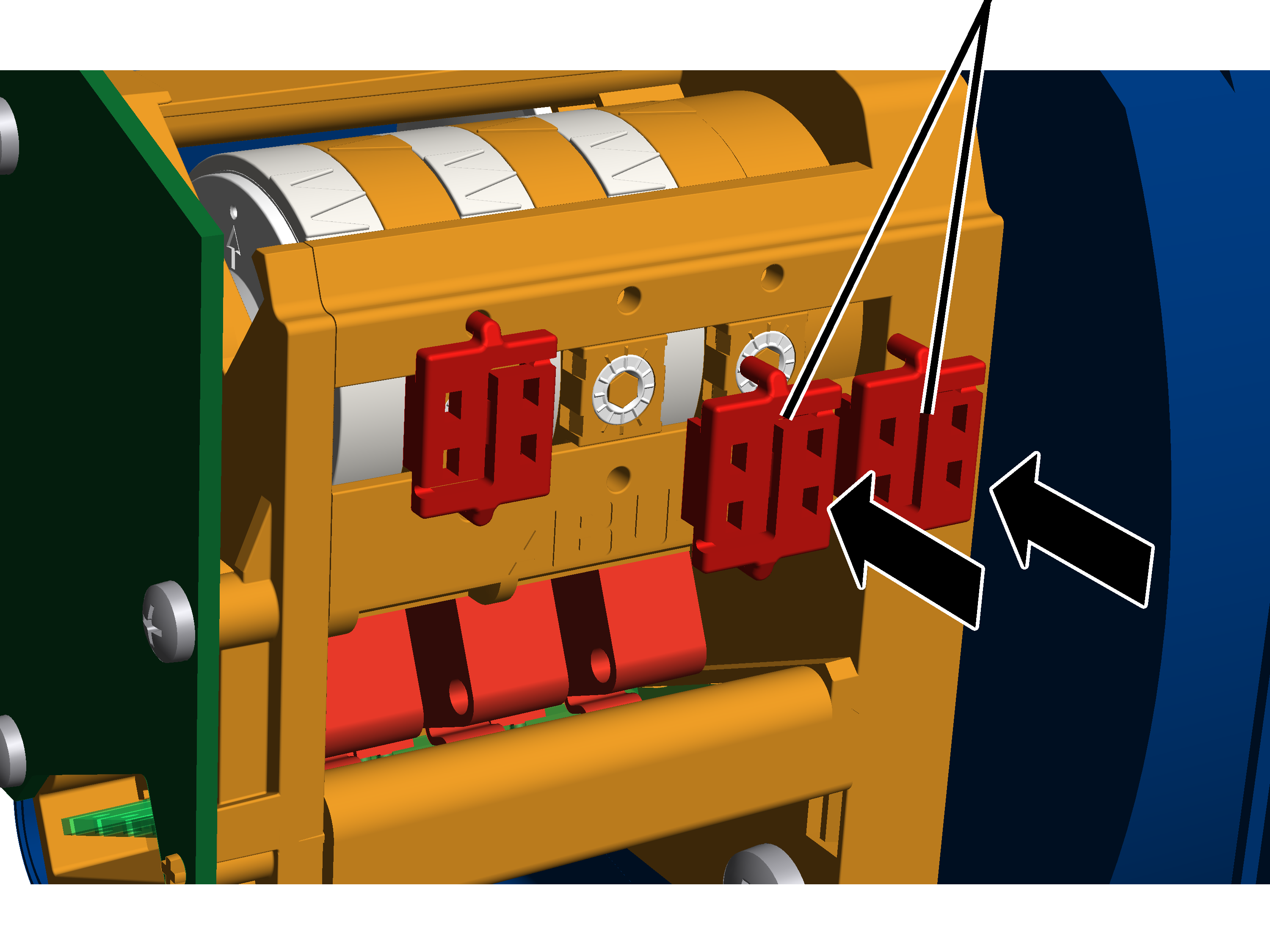

Hubbegrenzer oben manuell überbrücken, damit der Backup-Begrenzer angefahren werden kann.

Einstellschlüssel entnehmen. Er ist an zwei Halterungen am Getriebegrenzschalter befestigt.

Alternativ kann auch ein Sechskantschraubendreher SW 3.0 (idealerweise mit Drehteller) verwendet werden.

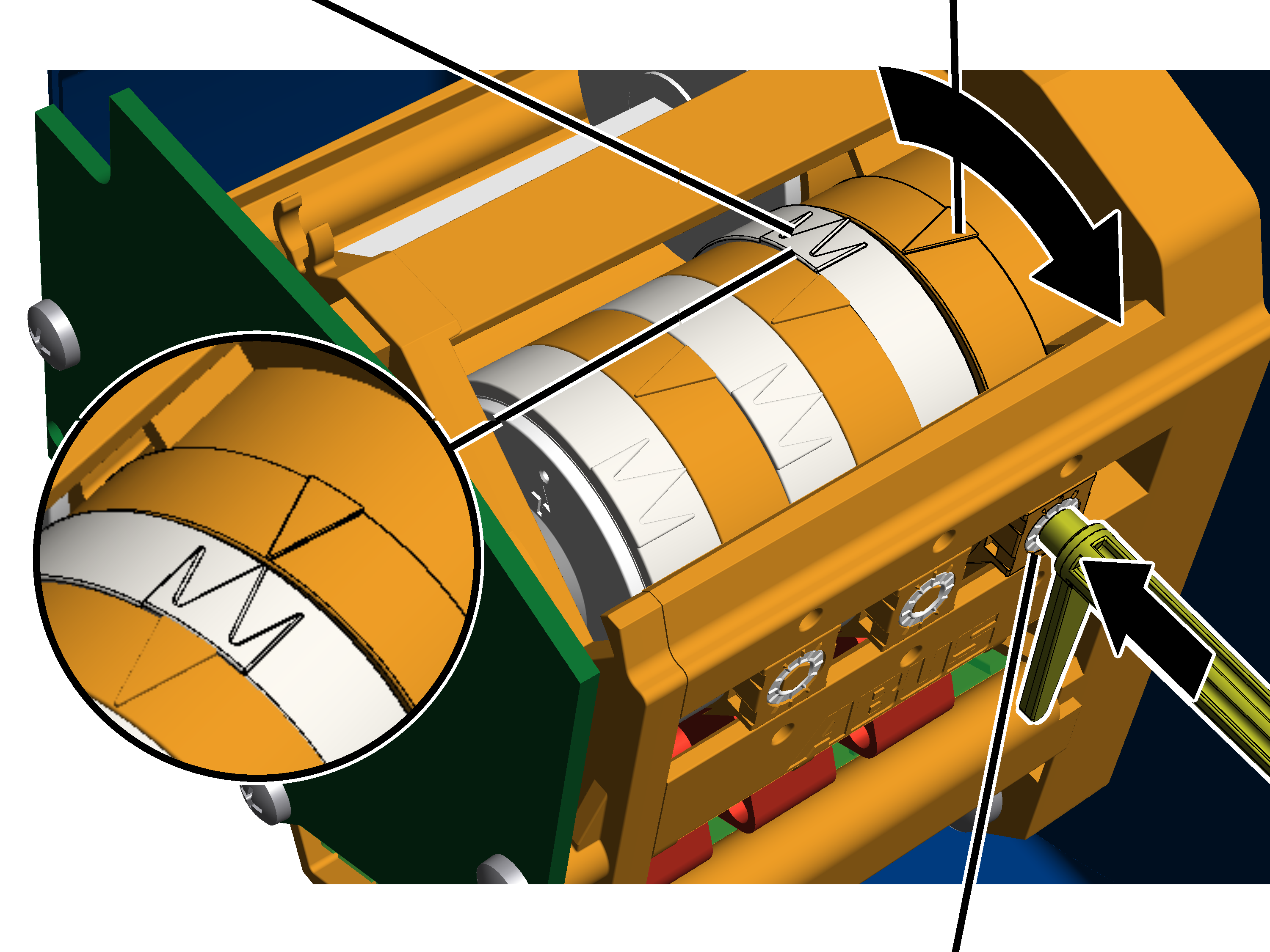

Einstellschlüssel in die Einstellschraube drücken. Er muss mit leichtem Druck in die Einstellschraube gedrückt werden.

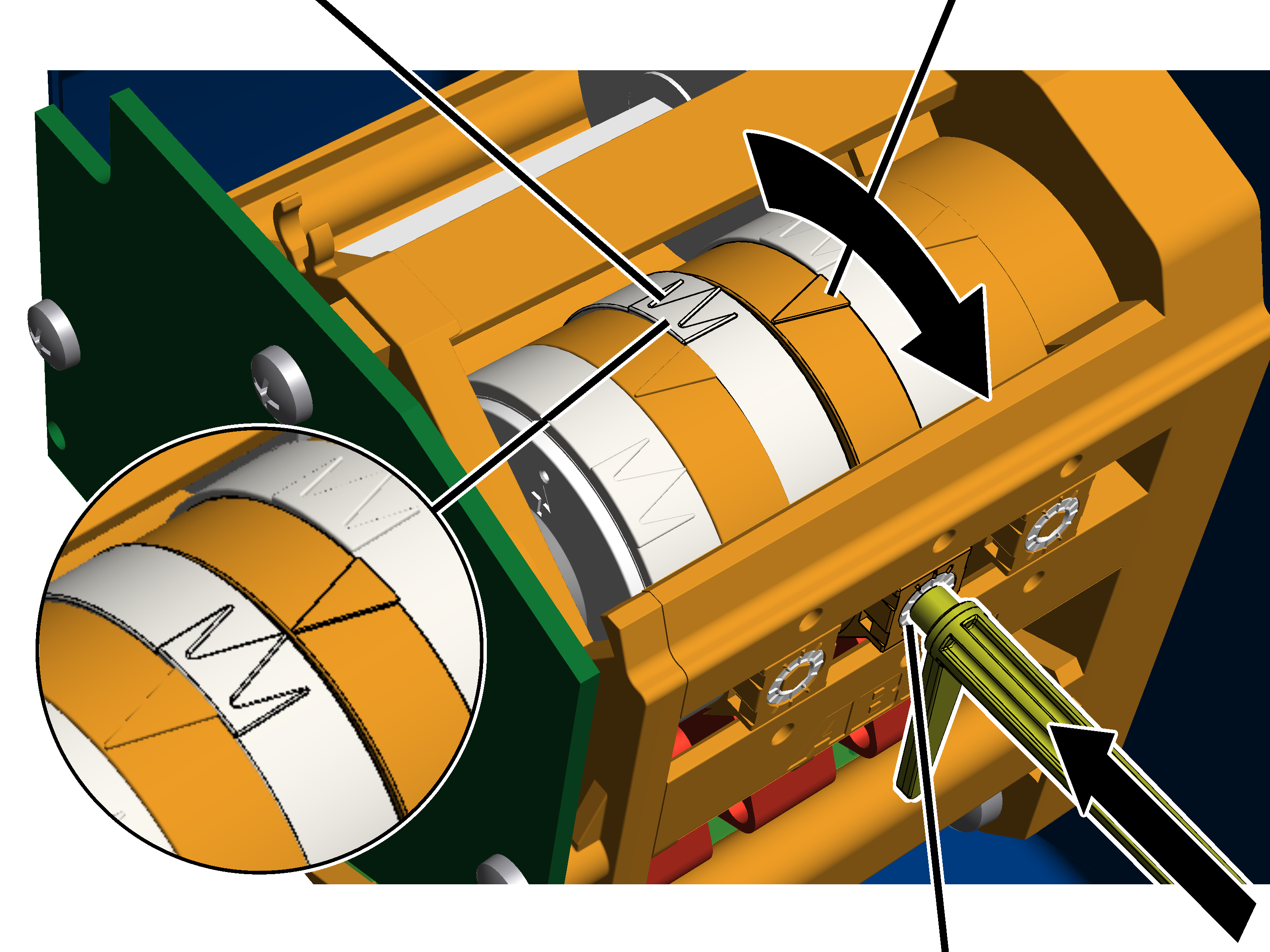

Falls nötig: Einstellschraube so lange drehen, bis der weiße Zeiger des Nockenrings links vom orangenen Zeiger steht. Er darf nicht rechts vom orangenen Zeiger oder genau auf dem orangenen Zeiger stehen.

Der mittlere weiße Pfeil zeigt die genaue Position des Schaltpunktes, die beiden weißen Pfeile links und rechts davon zeigen Beginn und Ende der Schaltphase (Schalthysterese).

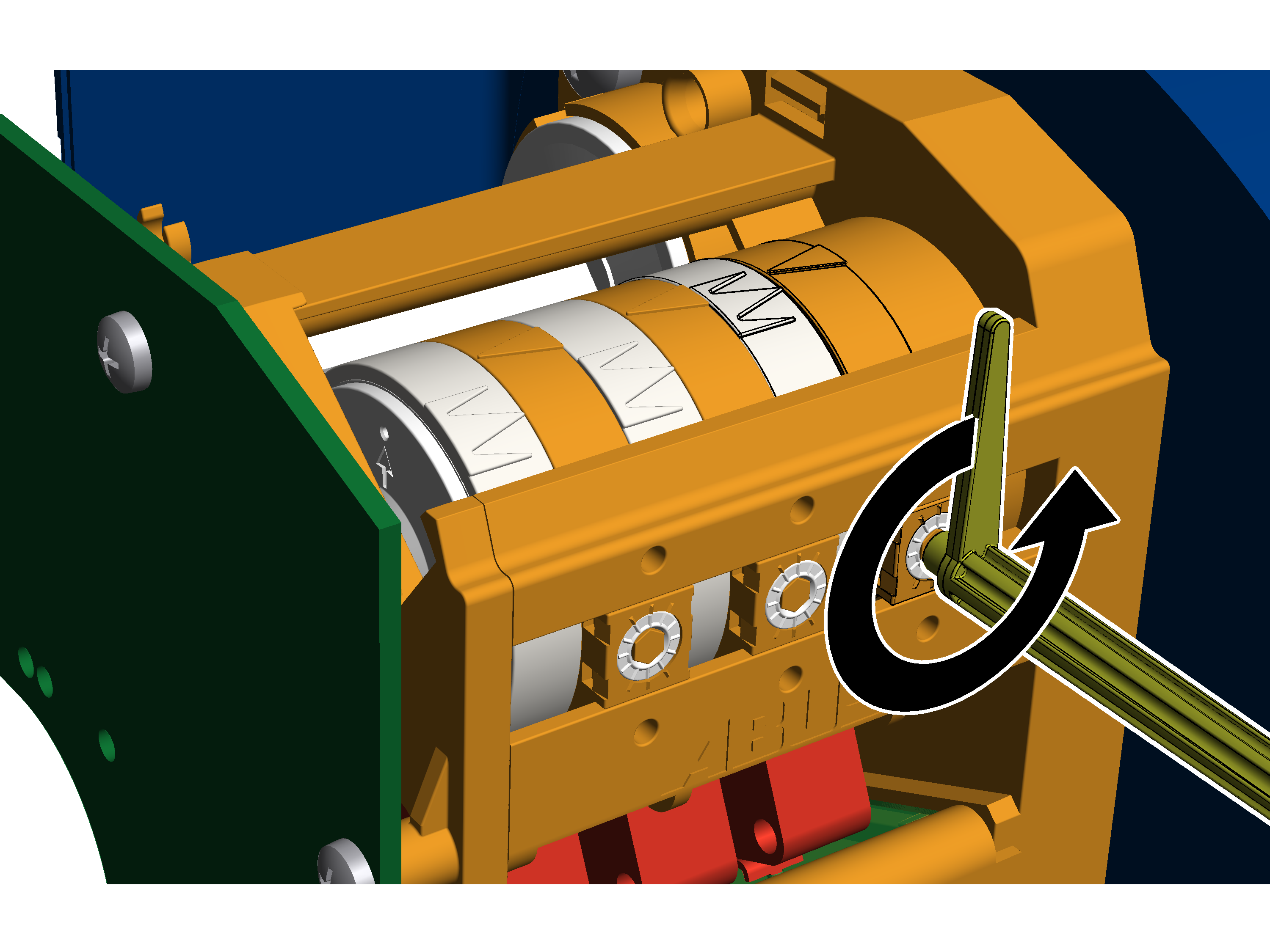

Die Einstellschraube so drehen, dass der weiße Zeiger des Nockenrings im Uhrzeigersinn dreht. So lange weiterdrehen, bis der weiße Zeiger genau auf dem orangenen Zeiger steht und ein Klicken zu hören ist.

Einstellschlüssel entnehmen. Er ist an zwei Halterungen am Getriebegrenzschalter befestigt.

Alternativ kann auch ein Sechskantschraubendreher SW 3.0 (idealerweise mit Drehteller) verwendet werden.

Einstellschlüssel in die Einstellschraube drücken. Er muss mit leichtem Druck in die Einstellschraube gedrückt werden.

Der mittlere weiße Pfeil zeigt die genaue Position des Schaltpunktes, die beiden weißen Pfeile links und rechts davon zeigen Beginn und Ende der Schaltphase (Schalthysterese).

● In langsamer und schneller Hubgeschwindigkeit den Lasthaken heben und prüfen, ob der Lasthaken an der richtigen Position stehen bleibt.

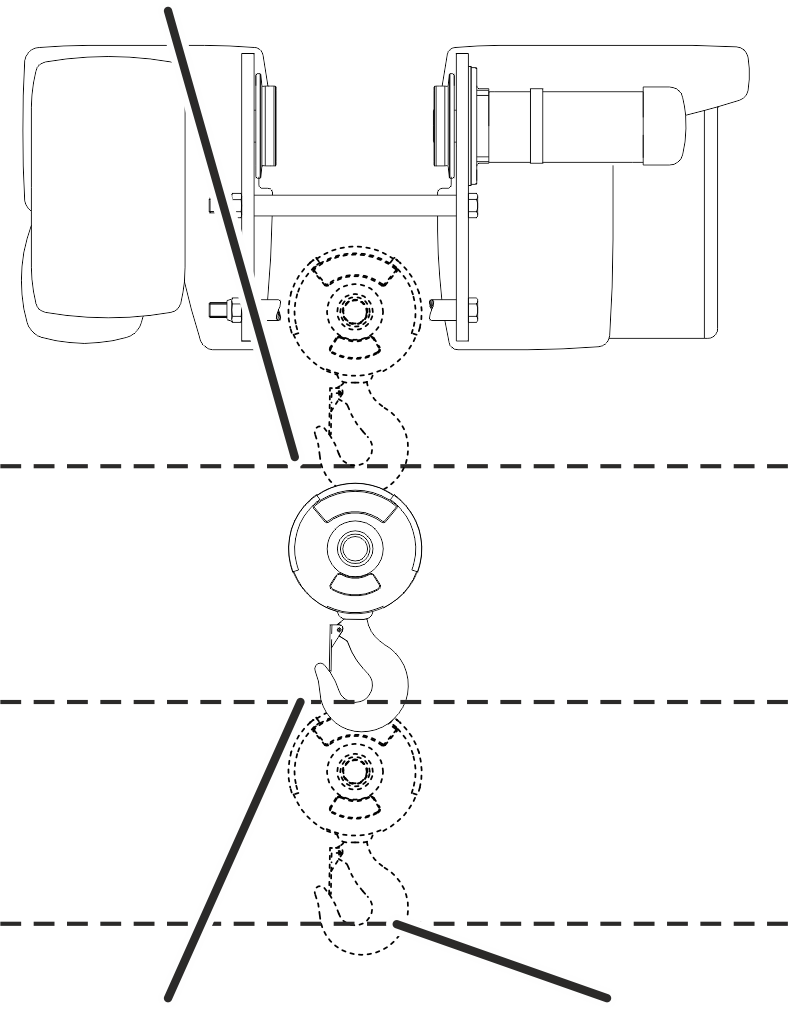

Hakenmaß	Schaltpunkt Backup-Begrenzer

Schaltpunkt Hubbegrenzer unten	Schaltpunkt Hubbegrenzer oben

					Schaltpunkt Backup-Begrenzer			Schaltpunkt Hubbegrenzer oben			Totbereich (Schalthysterese)	Hakenweg pro Umdrehung der Einstellschraube
Bauart	Baugröße	Einscherung	Spurweite [mm]	Hakenmaß (C-Maß) [mm]	A1 [mm]	B1 [mm]	C1 [mm]	A2 [mm]	B2 [mm]	C2 [mm]	Totbereich (Schalthysterese)	Hakenweg pro Umdrehung der Einstellschraube
E	800	4/1	Bis 300	400	165	70	380	215	120	430	55	71
E	1000 *	2/1	Bis 300	567	210	105	525	310	205	625	120	154
E	1000 *	4/1	Bis 300	500	230	125	480	279	175	530	60	77
E	2000	2/1	Bis 300	580	180	70	540	280	170	640	130	172
E	2000	4/1	Bis 300	500	195	80	480	245	130	530	65	86
E	3000	2/1	Bis 300	664	215	70	625	315	170	734	160	214
E	3000	4/1	Bis 300	580	235	90	560	285	140	610	80	107
E	5000	2/1	Bis 350	830	295	110	790	395	210	890	178	238
E	5000	4/1	Bis 350	825	375	190	805	425	240	855	89	119
E	6000	2/1	Bis 350	830	295	110	790	395	210	890	194	260

				Schaltpunkt Backup-Begrenzer			Schaltpunkt Hubbegrenzer oben			Totbereich (Schalthysterese)	Hakenweg pro Umdrehung der Einstellschraube
Bauart	Baugröße	Einscherung	Hakenmaß (C-Maß) [mm]	A1 [mm]	B1 [mm]	C1 [mm]	A2 [mm]	B2 [mm]	C2 [mm]	Totbereich (Schalthysterese)	Hakenweg pro Umdrehung der Einstellschraube
S	800	4/1	343	335	245	323	385	295	377	55	71
S	1000	4/1	420	420	315	400	470	365	450	60	77
S	2000	4/1	440	405	290	420	455	340	470	65	86
S	3000	2/1	699	520	370	659	620	470	760	160	214
S	3000	4/1	550	540	395	530	590	445	580	80	107

				Schaltpunkt Backup-Begrenzer			Schaltpunkt Hubbegrenzer oben			Totbereich (Schalthysterese)	Hakenweg pro Umdrehung der Einstellschraube
Bauart	Baugröße	Einscherung	Hakenmaß (C-Maß) [mm]	A1 [mm]	B1 [mm]	C1 [mm]	A2 [mm]	B2 [mm]	C2 [mm]	Totbereich (Schalthysterese)	Hakenweg pro Umdrehung der Einstellschraube
U	5000	4/1	1132	270	80	1110	320	130	1160	89	119
U	6000	2/1	1256	235	50	1215	335	150	1315	194	260
U	6000	4/1	1241	260	70	1220	310	120	1270	97	130
U	7000	2/1	1615	330	90	1575	430	190	1675	254	342

					Schaltpunkt Backup-Begrenzer			Schaltpunkt Hubbegrenzer oben			Totbereich (Schalthysterese)	Hakenweg pro Umdrehung der Einstellschraube
Bauart	Baugröße	Einscherung	Spurweite [mm]	Hakenmaß (C-Maß) [mm]	A1 [mm]	B1 [mm]	C1 [mm]	A2 [mm]	B2 [mm]	C2 [mm]	Totbereich (Schalthysterese)	Hakenweg pro Umdrehung der Einstellschraube
D	800	4/1		144	170	80	125	220	130	175	55	71
D	1000	4/1		195	190	85	175	240	135	225	60	77
D	2000	2/1		295	160	50	255	260	150	355	130	172
D	2000	4/1		215	175	60	195	225	110	245	65	86
D	3000	2/1		315	190	45	275	290	150	375	160	214
D130	3000	4/1		260	230	85	240	280	134	290	80	107
D160	3000	4/1		260	225	80	240	275	129	290	80	107
D	5000	2/1		440	240	50	400	340	150	500	178	238
D	5000	4/1	160	385	285	100	365	335	150	415	89	119
D	5000	4/1	200	385	305	120		355	170
D	5000	4/2		320	330	220	280	430	320	380	178	238
D	6000	2/1		520	235	50	480	335	150	580	194	260
D	6000	4/1		267	260	73	247	310	123	297	97	130
D	6000	6/1		606	355	168	586	405	218	636	65	87
D	7000	2/1		572	344	103	532	444	203	632	254	342
D	7000	4/1		501	380	139	481	430	189	531	127	171
D	7000	6/1	bis 2000	717	520	280	690	570	330	745	85	114
D	7000	6/1	ab 2000	897	520	280	875	570	330	925	85	114
D	7000	4/2		236	240	50	195	340	150	295	254	342
D	7000	8/2		516	260	70	495	310	120	545	127	171
