Uniquement pour treuil à
câble avec motoréducteur du dispositif de levage GM 800 à GM 6000 avec
mouflage 4/1

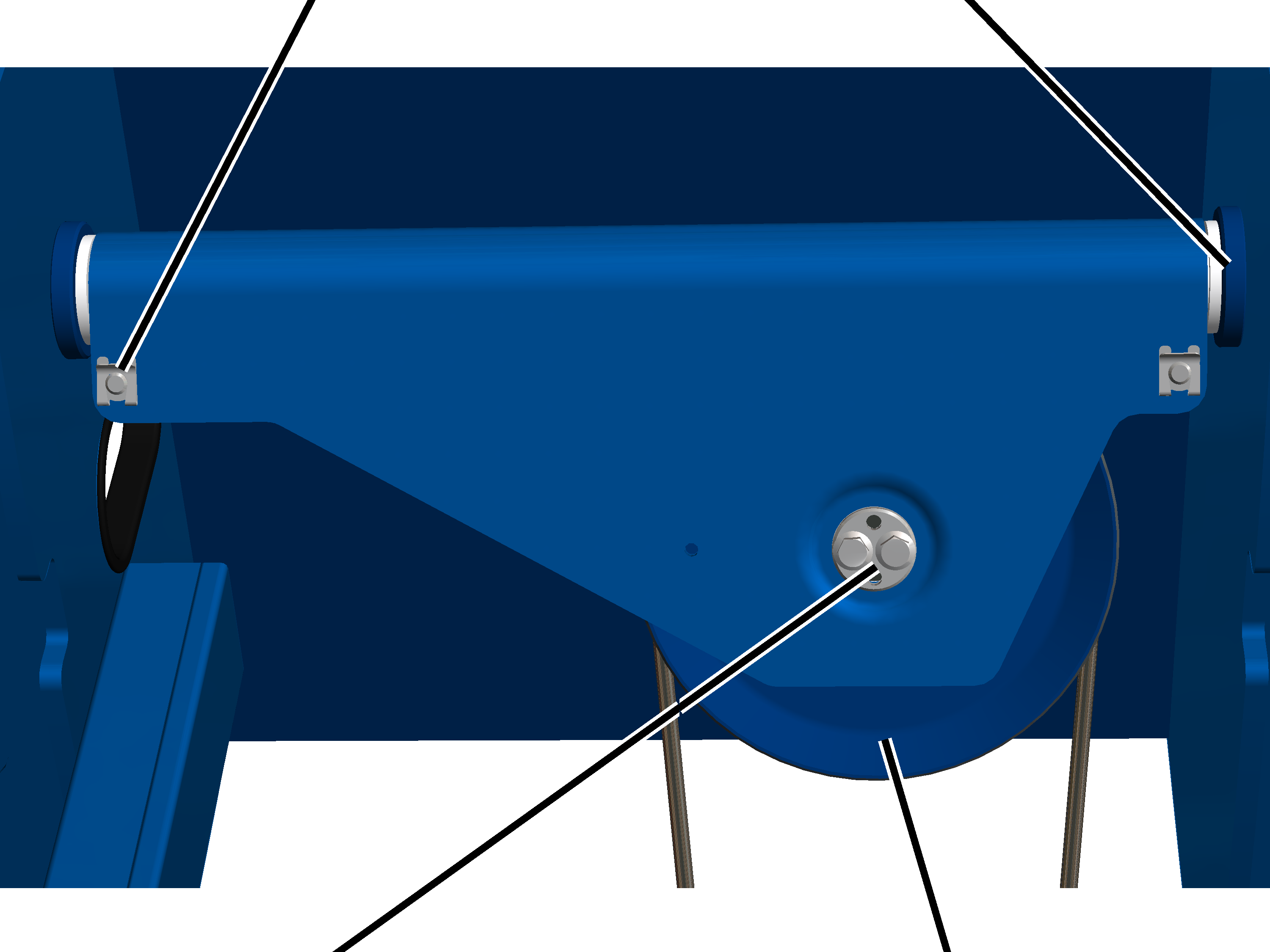

Dans le cas d'un treuil à câble avec motoréducteur du
dispositif de levage GM 800 à GM 6000, la traverse de la poulie de
renvoi est installée sur des douilles de palier avec des boulons et des clips de
sécurité SL.
|
Boulon
avec
clip de sécurité SL |
Douille
de palier |
|
|
|
Couvercle |
Poulie
de renvoi |
Contrôler la traverse de la poulie de renvoi.
Les perçages ne
doivent pas être fissurés ni présenter d'autres dommages.
Contrôler la poulie de renvoi.
Elle ne doit pas présenter de
traces profondes de frottement ni autres traces d'usure importante.
Si nécessaire, la poulie de renvoi peut être contrôlée
minutieusement à l'aide d'un gabarit spécial. Contacter à cet effet le service
après-vente ABUS. Voir « Service après-vente ABUS ».
Les boulons et clips de
sécurité SL doivent être en place et bien fixés.
Contrôler si les douilles de palier sont endommagées. Les douilles de
palier ne doivent pas être fissurées ni présenter d'autres dommages.
En cas de pièces manquantes ou endommagées : remplacer les
pièces concernées.
Voir « Remplacement
de la traverse de la poulie de renvoi pour mouflage 4/1 ou 6/1 » .
Uniquement pour treuil à
câble avec motoréducteur du dispositif de levage GM 6000 et mouflage
6/1

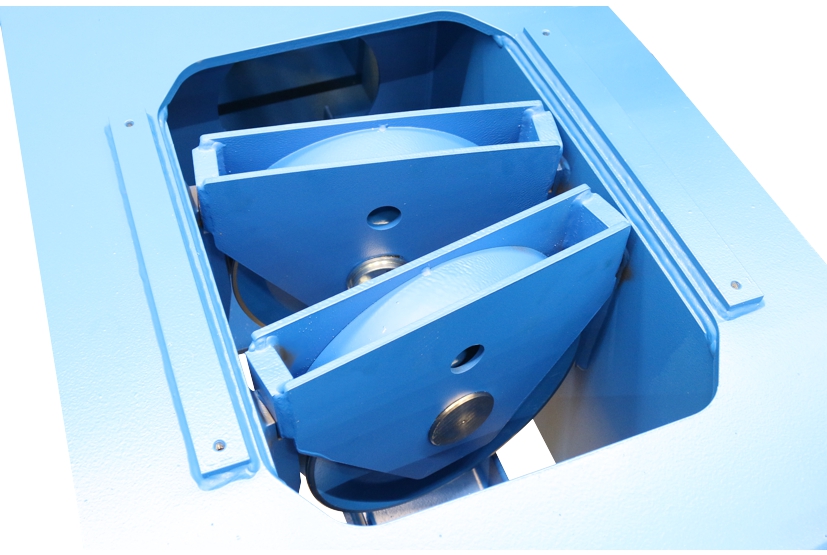

Dans le cas d'un treuil à câble avec motoréducteur du
dispositif de levage GM 6000 et mouflage 6/1, les deux poulies de renvoi
sont installées dans le châssis du chariot de direction.
Contrôler la traverse de la poulie de renvoi.
Les perçages ne
doivent pas être fissurés ni présenter d'autres dommages.
Contrôler la poulie de renvoi.
Elle ne doit pas présenter de
traces profondes de frottement ni autres traces d'usure importante.
Contrôler la suspension de la traverse de la poulie de renvoi.
La suspension doit être suffisamment lubrifiée pour permettre à
la traverse de la poulie de renvoi de se déplacer dans un sens et dans
l'autre.
Les boulons et clips de sécurité SL doivent être en place et bien
fixés.
En cas de pièces manquantes ou endommagées : remplacer les
pièces concernées.
Voir « Remplacement
de la traverse de la poulie de renvoi pour mouflage 4/1 ou 6/1 ».
Uniquement pour treuil à
câble avec motoréducteur du dispositif de levage GM 7000 et mouflage
4/1

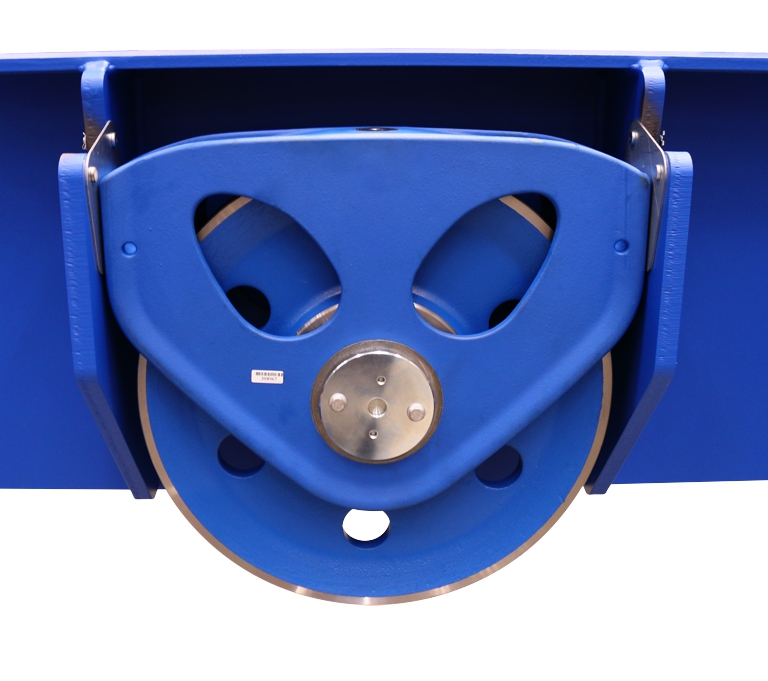

Dans le cas du treuil à câble avec motoréducteur du
dispositif de levage GM 7000 et mouflage 4/1, la traverse de la poulie de
renvoi est installée à l'extérieur sur le châssis du chariot de direction.
Contrôler la traverse de la poulie de renvoi.
Les perçages ne
doivent pas être fissurés ni présenter d'autres dommages.
Contrôler la poulie de renvoi.
Elle ne doit pas présenter de
traces profondes de frottement ni autres traces d'usure importante.
Contrôler la suspension de la traverse de la poulie de renvoi.
La suspension doit être suffisamment lubrifiée pour permettre à
la traverse de la poulie de renvoi de se déplacer dans un sens et dans l'autre.
Voir « Traverse
de la poulie de renvoi ».
Les boulons et clips de sécurité SL doivent être en place et bien
fixés.
En cas de pièces manquantes ou endommagées : remplacer les
pièces concernées.
Voir « Remplacement
de la traverse de la poulie de renvoi pour mouflage 4/1 ou 6/1 ».
Uniquement pour treuil à
câble avec motoréducteur du dispositif de levage GM 7000 et mouflage
6/1

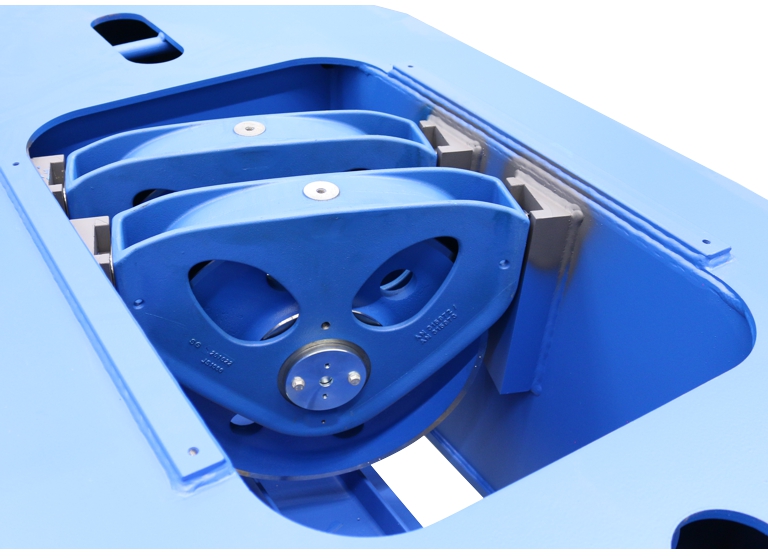

Dans le cas du treuil à câble avec motoréducteur du
dispositif de levage GM 7000 et mouflage 6/1, les traverses de poulie de
renvoi sont installées dans le châssis du chariot de direction.
Contrôler la traverse de la poulie de renvoi.
Les perçages ne
doivent pas être fissurés ni présenter d'autres dommages.
Contrôler la poulie de renvoi.
Elle ne doit pas présenter de
traces profondes de frottement ni autres traces d'usure importante.
Contrôler la suspension de la traverse de la poulie de renvoi.
La suspension doit être suffisamment lubrifiée pour permettre à
la traverse de la poulie de renvoi de se déplacer dans un sens et dans l'autre.
Voir « Traverse
de la poulie de renvoi ».
En cas de pièces manquantes ou endommagées : remplacer les
pièces concernées.
Voir « Remplacement
de la traverse de la poulie de renvoi pour mouflage 4/1 ou 6/1 ».
Uniquement pour treuil à
câble avec mouflage 4/2 et 8/2

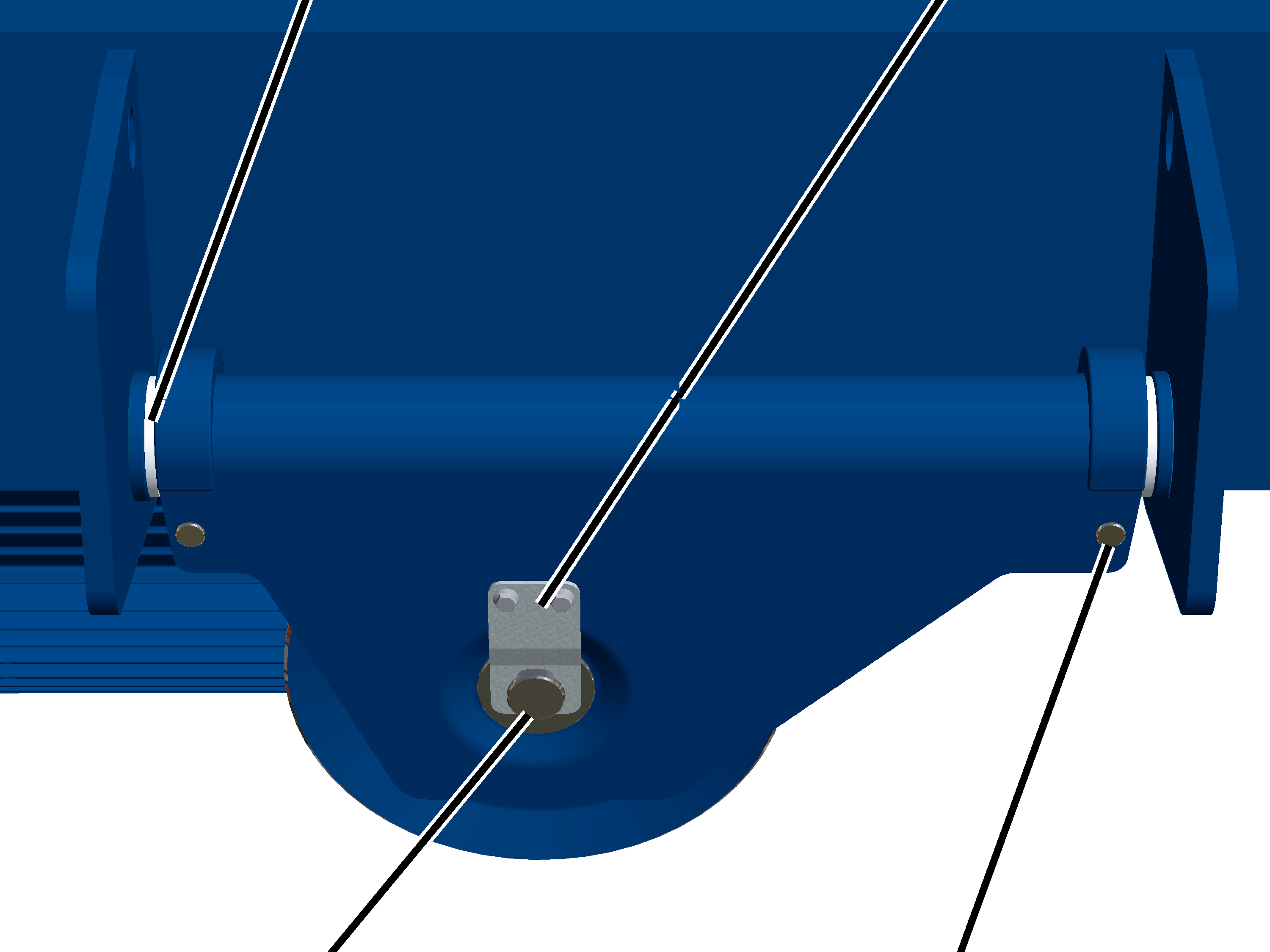

Cette description est valable uniquement dans le cas d'un
mouflage 4/2 ou 8/2. Dans ce cas, l'axe de mesure est logé dans la traverse de
la poulie de renvoi.
|
Douille
de palier |
Support |
|
|
|
Axe de
mesure |
Boulon
avec clip de sécurité SL |
Contrôler la traverse
de la poulie de renvoi.
Les perçages ne doivent pas être fissurés ni
présenter d'autres dommages.
Contrôler la poulie de renvoi.
Elle ne doit pas présenter de
traces profondes de frottement ni autres traces d'usure importante.
Si nécessaire, la poulie de renvoi peut être contrôlée
minutieusement à l'aide d'un gabarit spécial. Contacter à cet effet le service
après-vente ABUS. Voir « Service après-vente ABUS ».
Les boulons et clips de sécurité SL doivent être en place et bien
fixés.
Contrôler si les douilles de palier sont endommagées. Les douilles de
palier ne doivent pas être fissurées ni présenter d'autres dommages.
En cas de pièces manquantes ou endommagées : remplacer les
pièces concernées.
Voir « Remplacement
de la traverse de la poulie de renvoi pour mouflage 4/2 ou 8/2 ».
Uniquement pour treuil à
câble avec motoréducteur du dispositif de levage GM 7000 et mouflage
8/2
Dans le cas d'un treuil à câble avec un mouflage 8/2, deux
poulies de renvoi sont installées en plus dans le châssis du chariot de
direction.
Contrôler la traverse de la poulie de renvoi.
Les perçages ne
doivent pas être fissurés ni présenter d'autres dommages.
Contrôler la poulie de renvoi.
Elle ne doit pas présenter de
traces profondes de frottement ni autres traces d'usure importante.
Contrôler la suspension de la traverse de la poulie de renvoi.
La suspension doit être suffisamment lubrifiée pour permettre à
la traverse de la poulie de renvoi de se déplacer dans un sens et dans
l'autre.
En cas de pièces manquantes ou endommagées : remplacer les
pièces concernées.
Voir « Remplacement
de la traverse de la poulie de renvoi pour mouflage 4/2 ou 8/2 ».
