Clip de sécurité SL
Boulon
Traverse de la poulie de renvoi
Si la traverse de la poulie de renvoi est endommagée, elle doit être remplacée.
Dans le cas du mouflage 4/2, une traverse de la poulie de renvoi est installée sur le châssis du chariot de direction. Celle-ci est suspendue sur des douilles de palier et est fixée avec des boulons et des clips de sécurité SL.
Dans le cas du mouflage 8/2, deux traverses de poulie de renvoi sont installées en plus dans le châssis du chariot de direction.
|

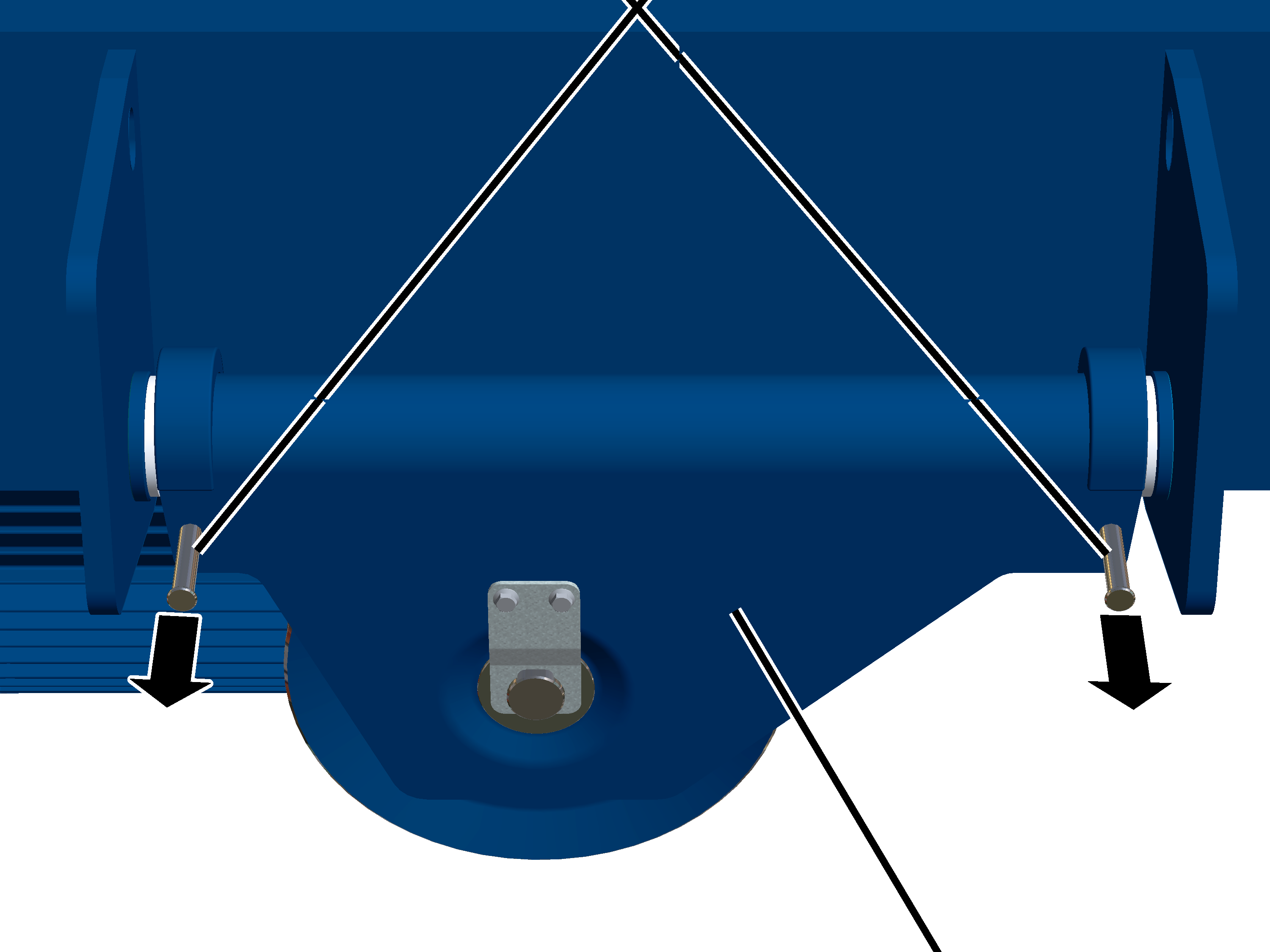

Clip de sécurité SL | |
|
| |
|
Boulon |
Traverse de la poulie de renvoi |

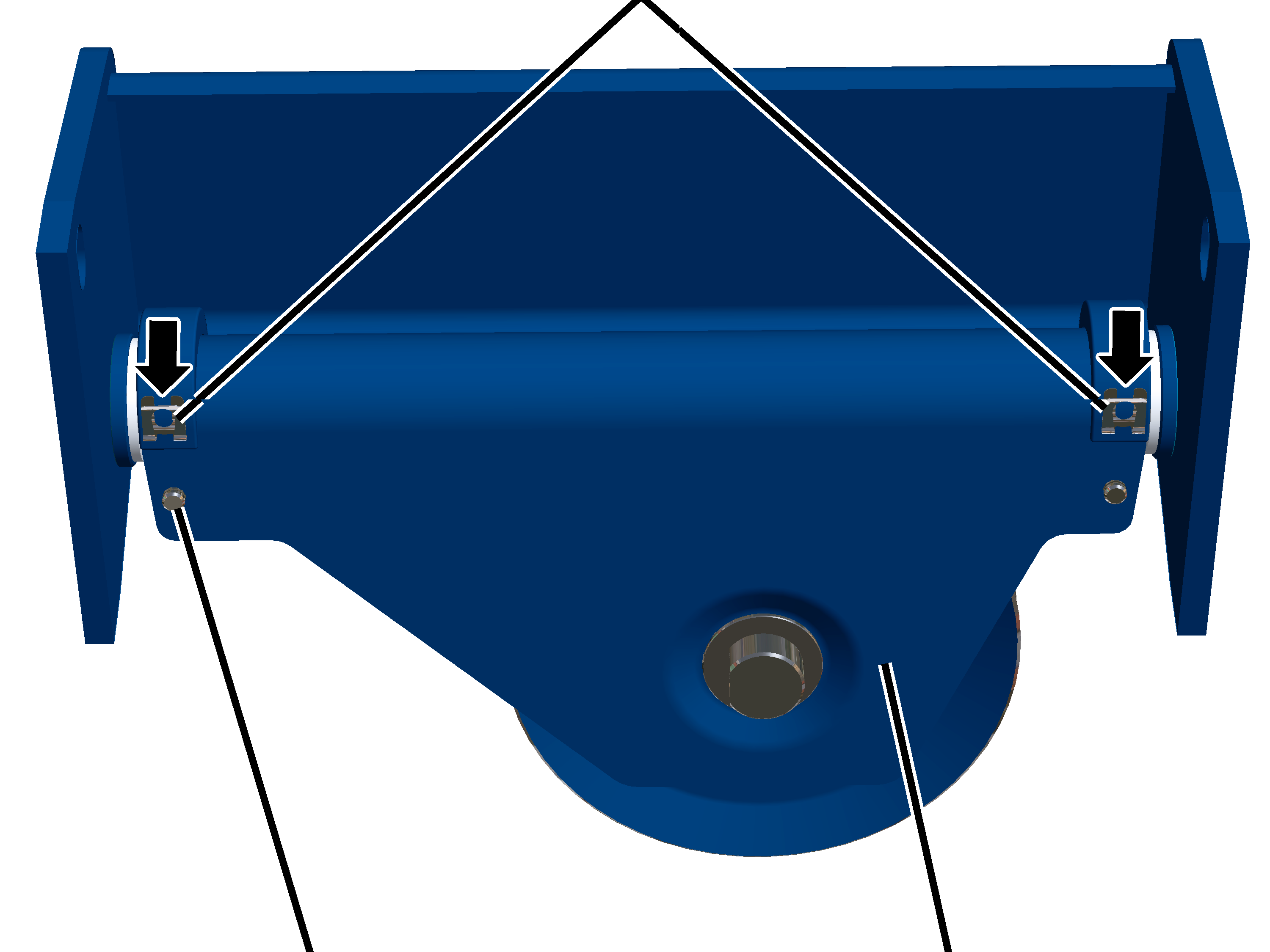

Retirer les clips de sécurité SL des boulons.
|
Boulon | |
|
| |
|
|
Traverse de la poulie de renvoi |
Retirer les 2 boulons de la traverse de la poulie de renvoi.
|
|

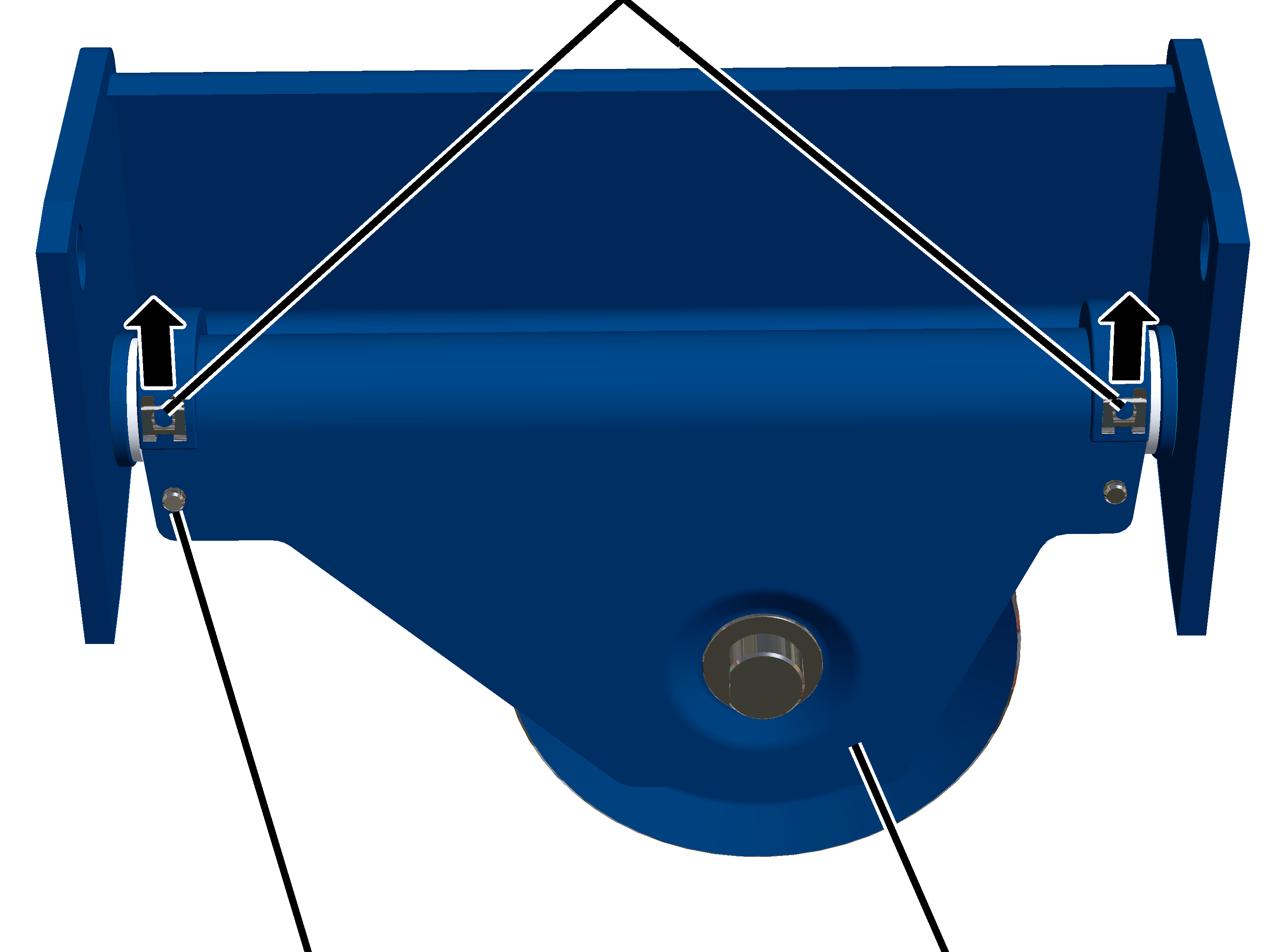

Traverse de la poulie de renvoi |
|
| |
|
Douille de palier | |

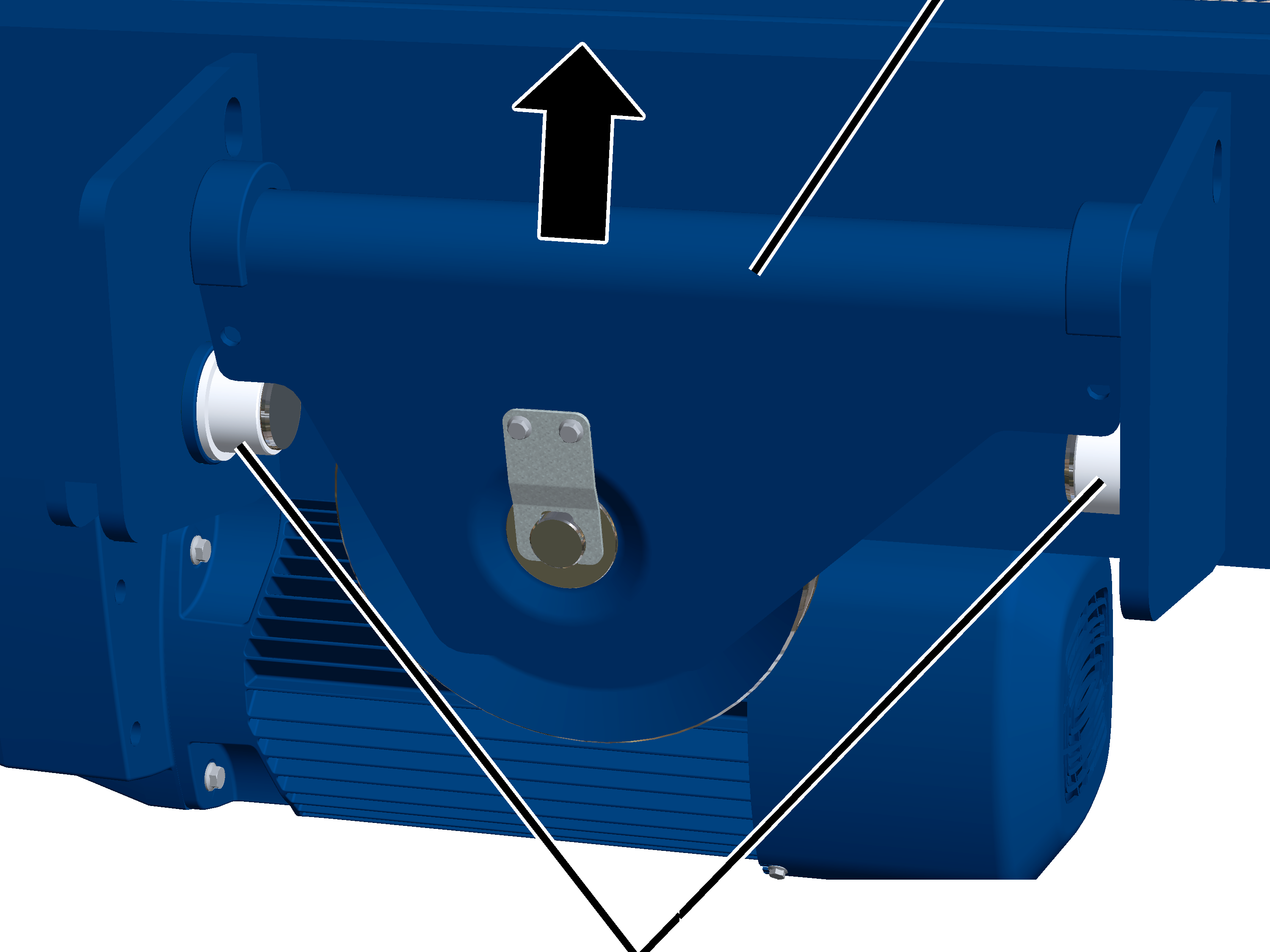

Soulever la traverse de la poulie de renvoi des douilles de
palier.
Dans le cas d'un treuil à câble avec mouflage 8/2, deux traverses de poulie de renvoi sont installées en plus dans le châssis du chariot de direction.
|
| |
|

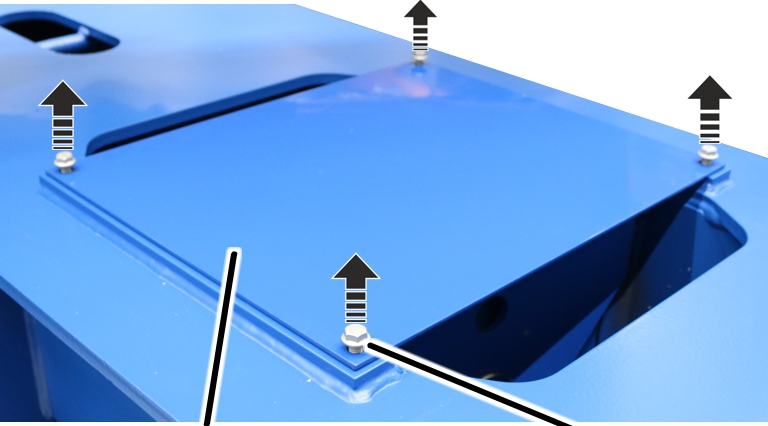

Plaque métallique |
Vis à côtes M10x16 |
Dévisser les 4 vis à côtes M10x16 de la plaque métallique.
Soulever la plaque métallique du châssis du chariot de direction.
|

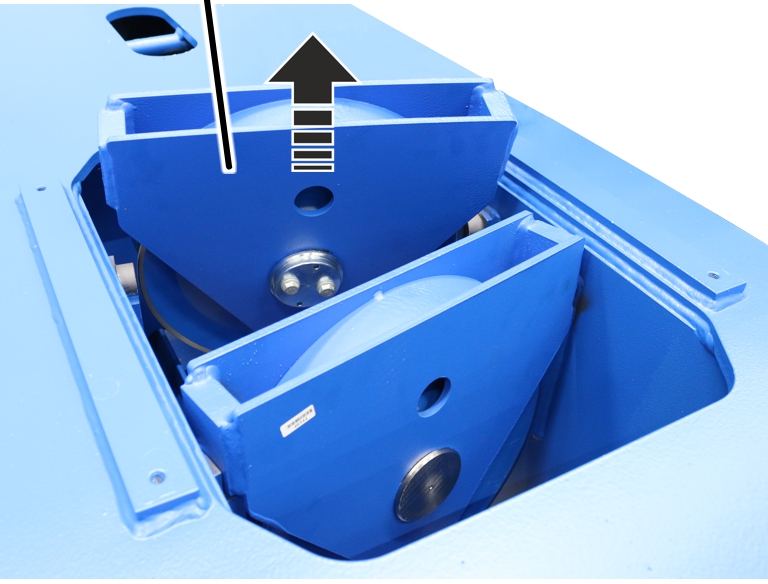

Traverse de la poulie de renvoi |
|
|
| |

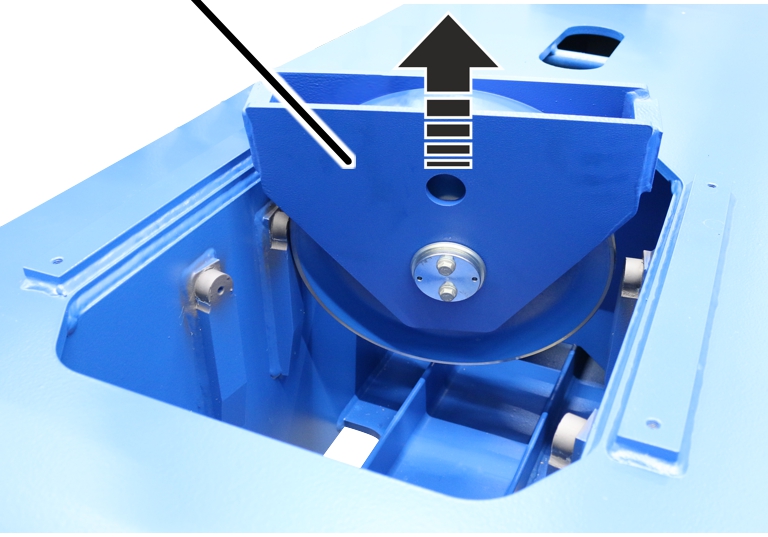

Soulever la traverse de la poulie de renvoi du châssis du chariot de
direction.
|
Deuxième traverse de la poulie de renvoi |
|
|
| |
Soulever la deuxième traverse de la poulie de renvoi du châssis du
chariot de direction.
|
|

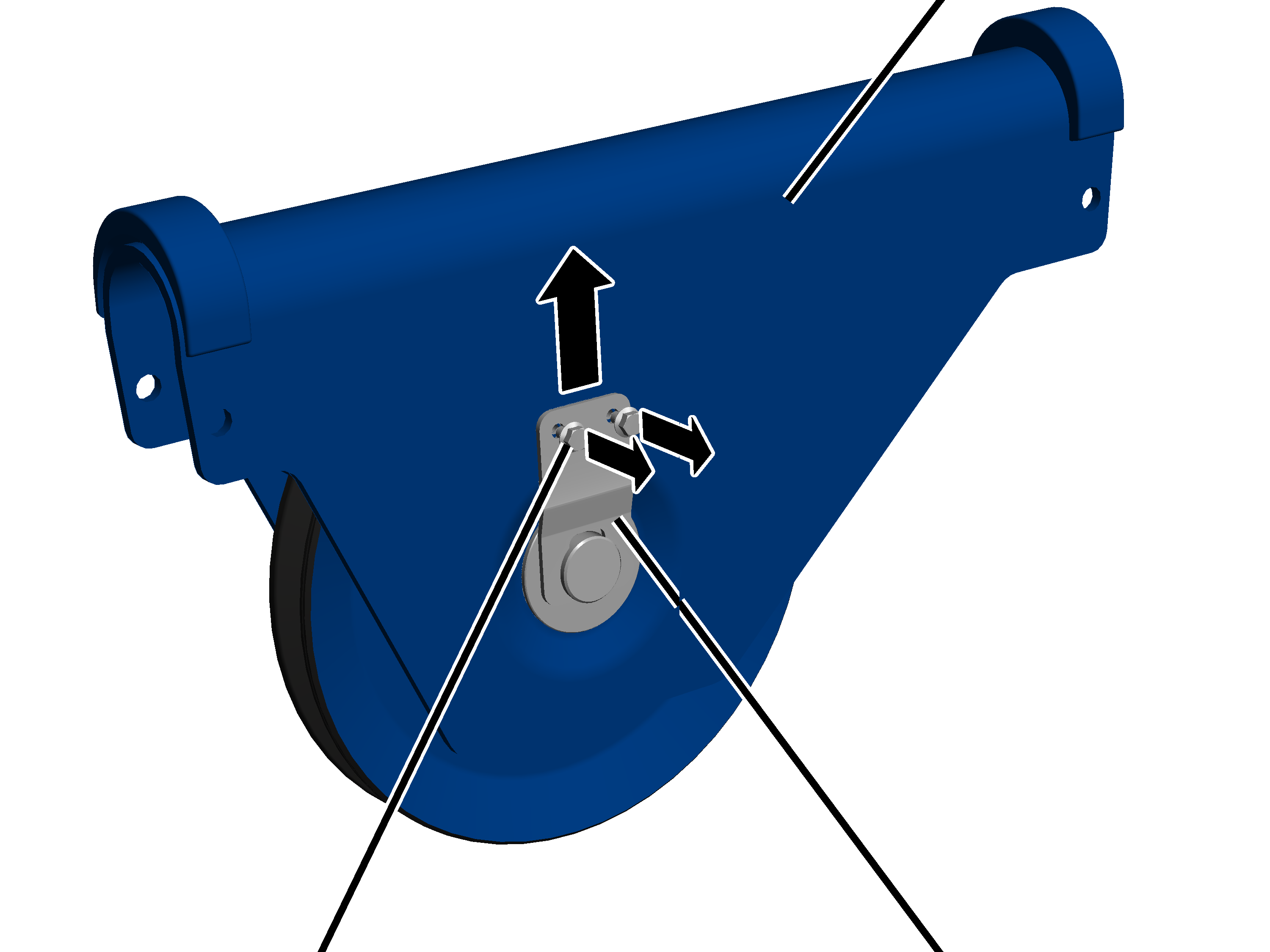

Traverse de la poulie de renvoi |
|
| |
|
Vis à côtes |
Support |
Dévisser les 2 vis à côtes.
Retirer le support de l'axe de mesure.
|

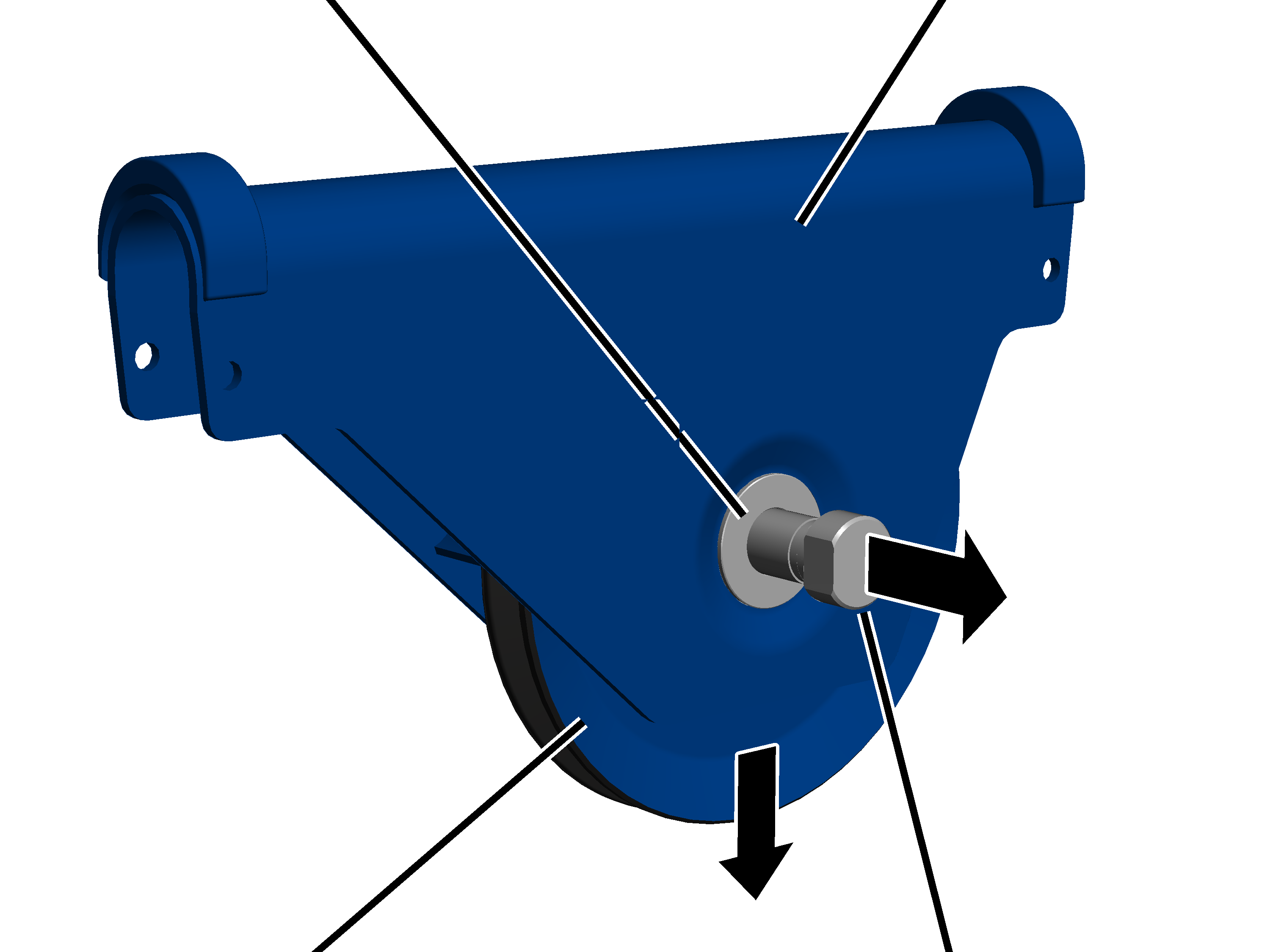

Douille |
Traverse de la poulie de renvoi |
|
| |
|
Poulie de renvoi |
Axe de mesure |
Retirer l'axe de mesure de la douille de la traverse de la poulie de
renvoi et de la poulie de renvoi.
Retirer la poulie de renvoi de la traverse de la poulie de
renvoi.
Dans le cas d'un treuil à câble avec mouflage 8/2, les poulies de renvoi sont fixées à la traverse de la poulie de renvoi avec un boulon à couvercle.
|
Vis à côtes M10x20 |
Traverse de la poulie de renvoi |
|
| |
|
|
Couvercle |

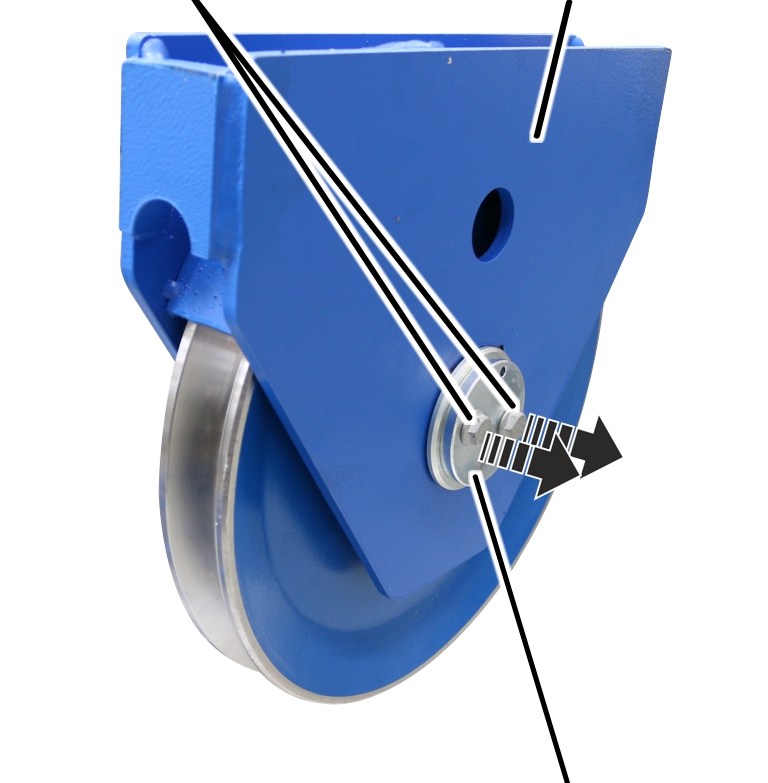

Dévisser les 2 vis à côtes du couvercle.
Retirer le couvercle de la traverse de la poulie de renvoi.
|
Traverse de la poulie de renvoi |
Boulon |
|
| |
|
Poulie de renvoi |
|

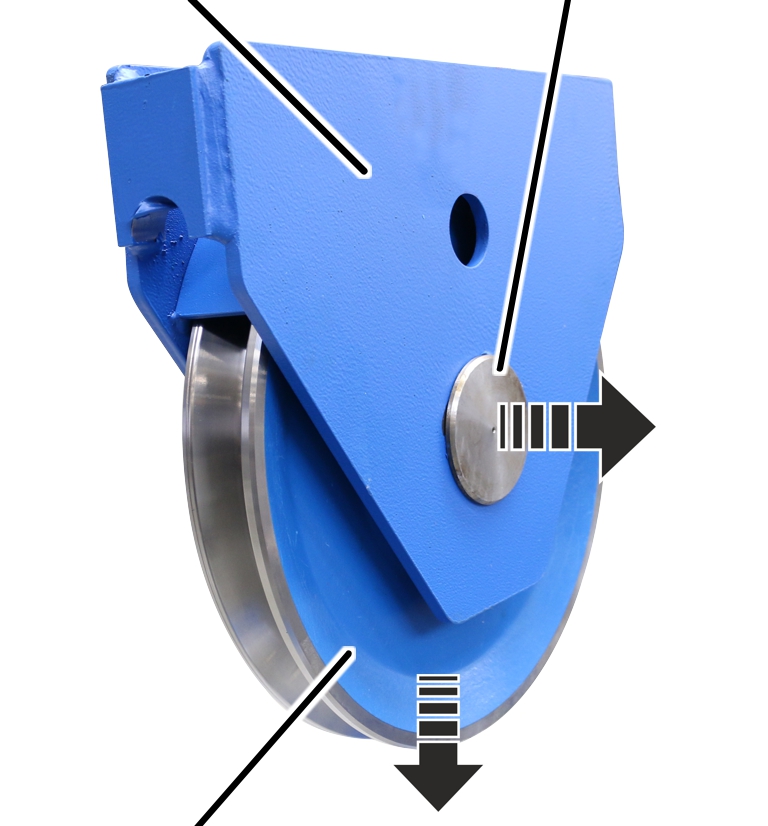

Retirer le boulon de la traverse de la poulie de renvoi et de la
poulie de renvoi.
Retirer la poulie de renvoi de la traverse de la poulie de
renvoi.
|

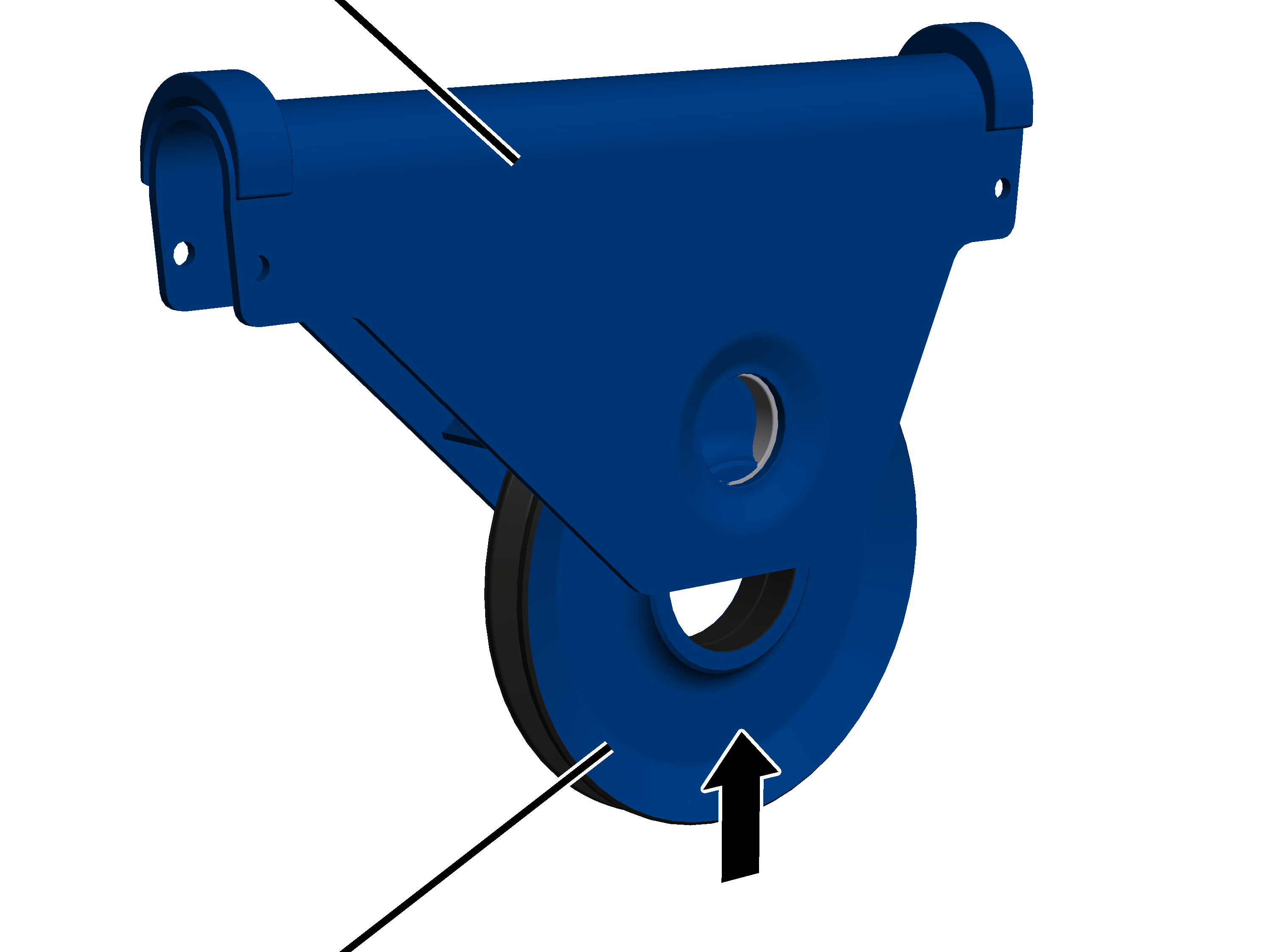

Traverse de la poulie de renvoi |
|
|
| |
|
Poulie de renvoi |
|
Pousser la poulie de renvoi dans la traverse de la poulie de
renvoi.
|
Douille |
Traverse de la poulie de renvoi |
|
| |
|
Poulie de renvoi |
Axe de mesure |

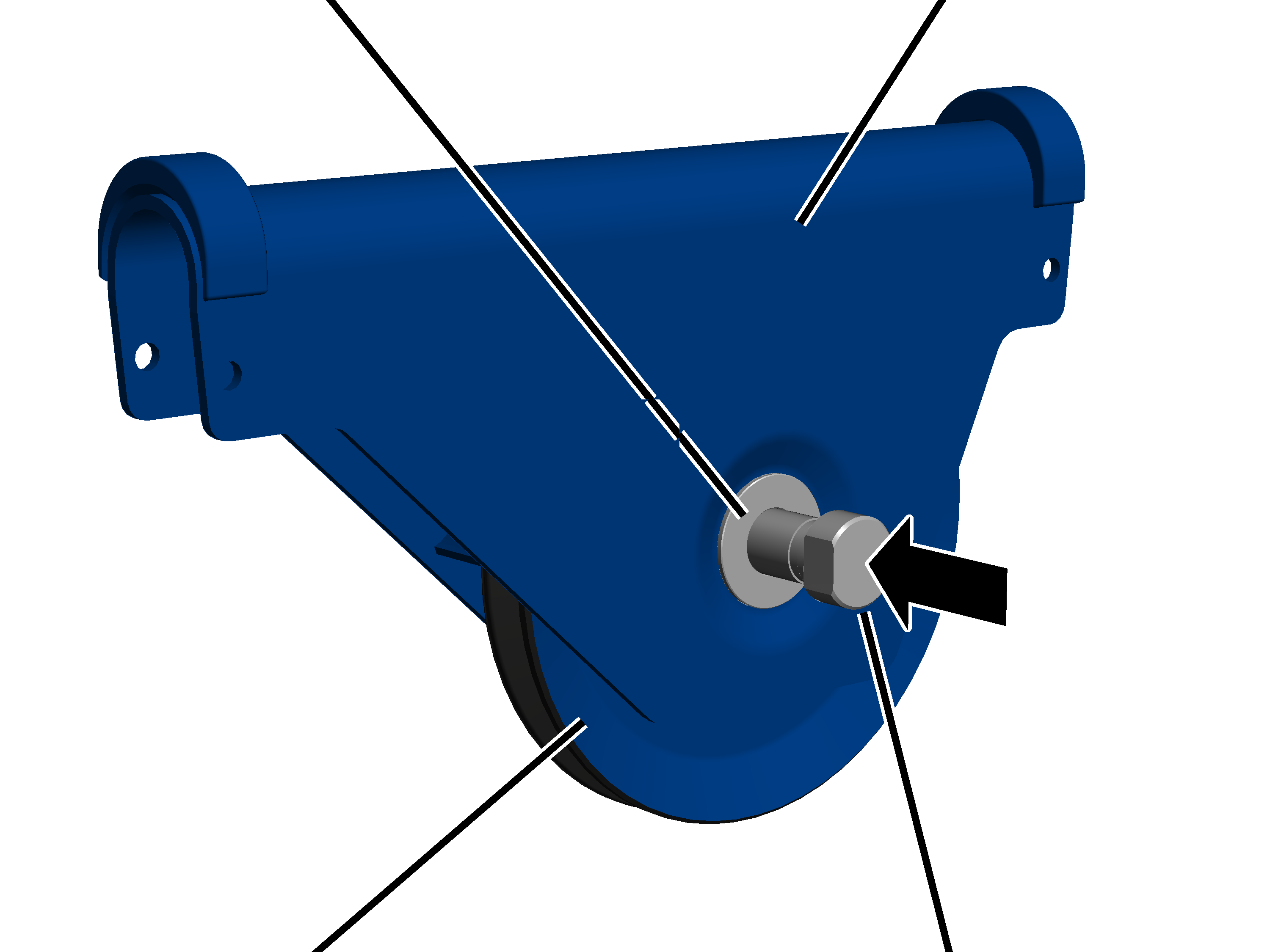

À travers la douille et la poulie de renvoi, enfoncer l'axe de mesure
dans la traverse de la poulie de renvoi.
|
|
Traverse de la poulie de renvoi |
|
| |
|
Vis à côtes |
Support |
Pousser le support sur l'axe de mesure.
Visser le support avec les 2 vis à côtes M6x12. 19 Nm.
|
Traverse de la poulie de renvoi |
Boulon |
|
| |
|
Poulie de renvoi |
|

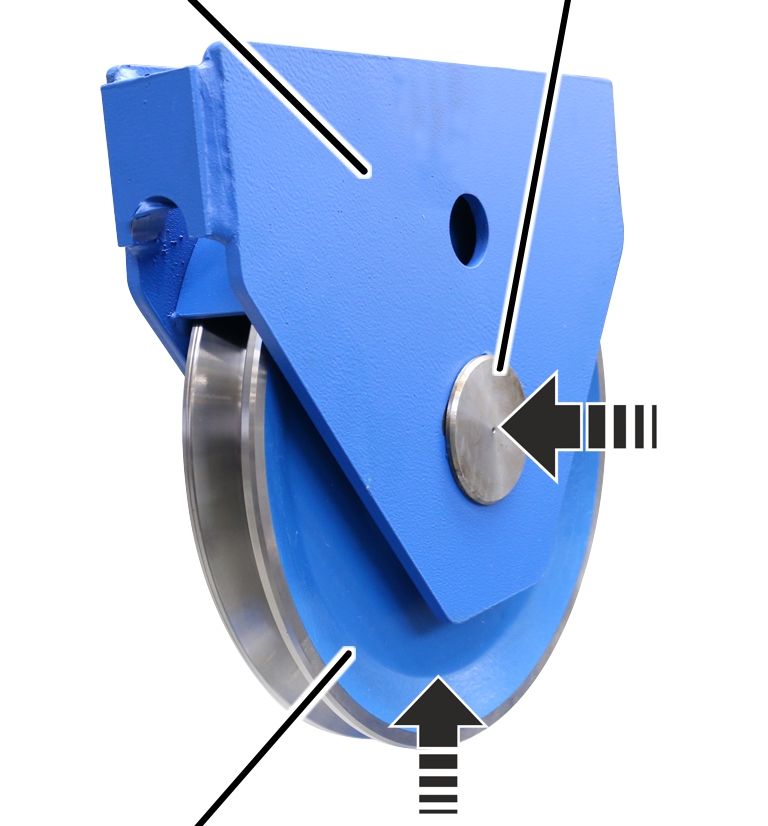

Pousser la poulie de renvoi dans la traverse de la poulie de
renvoi.
Introduire le boulon dans la traverse de la poulie de renvoi et dans
la poulie de renvoi.
|
Vis à côtes M10x20 |
Traverse de la poulie de renvoi |
|
| |
|
|
Couvercle |

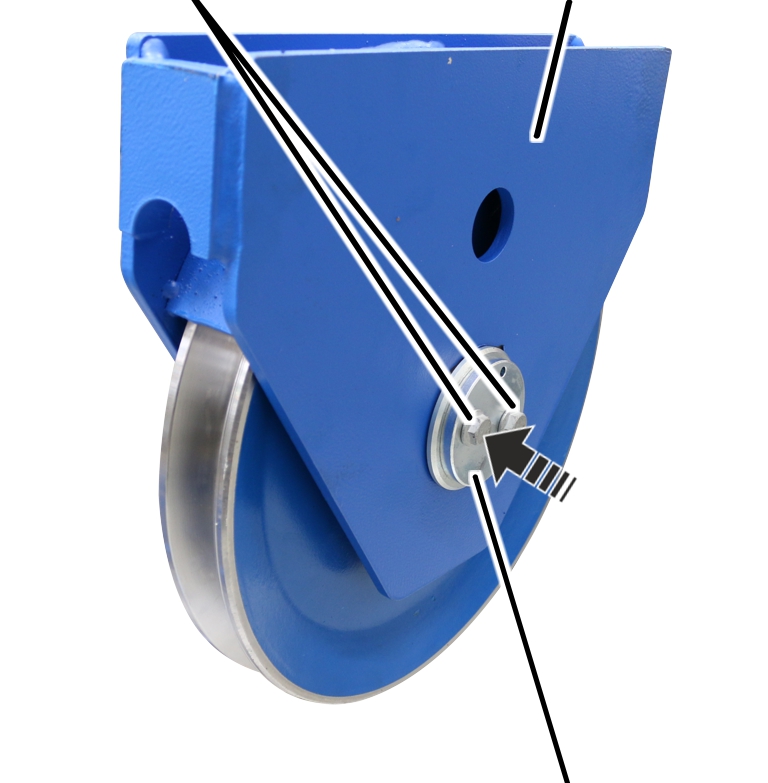

Depuis l'autre côté, visser le couvercle sur le boulon avec les 2 vis
à côtes M10x20. 75 Nm.
|
|
Traverse de la poulie de renvoi |
|
| |
|
Douille de palier | |
Accrocher la traverse de la poulie de renvoi sur les douilles de
palier.
Veiller à ce que la poulie de renvoi pointe en direction du motoréducteur du dispositif de levage.
|
Boulon |
|
|
Pousser les 2 boulons dans la traverse de la poulie de renvoi.
|

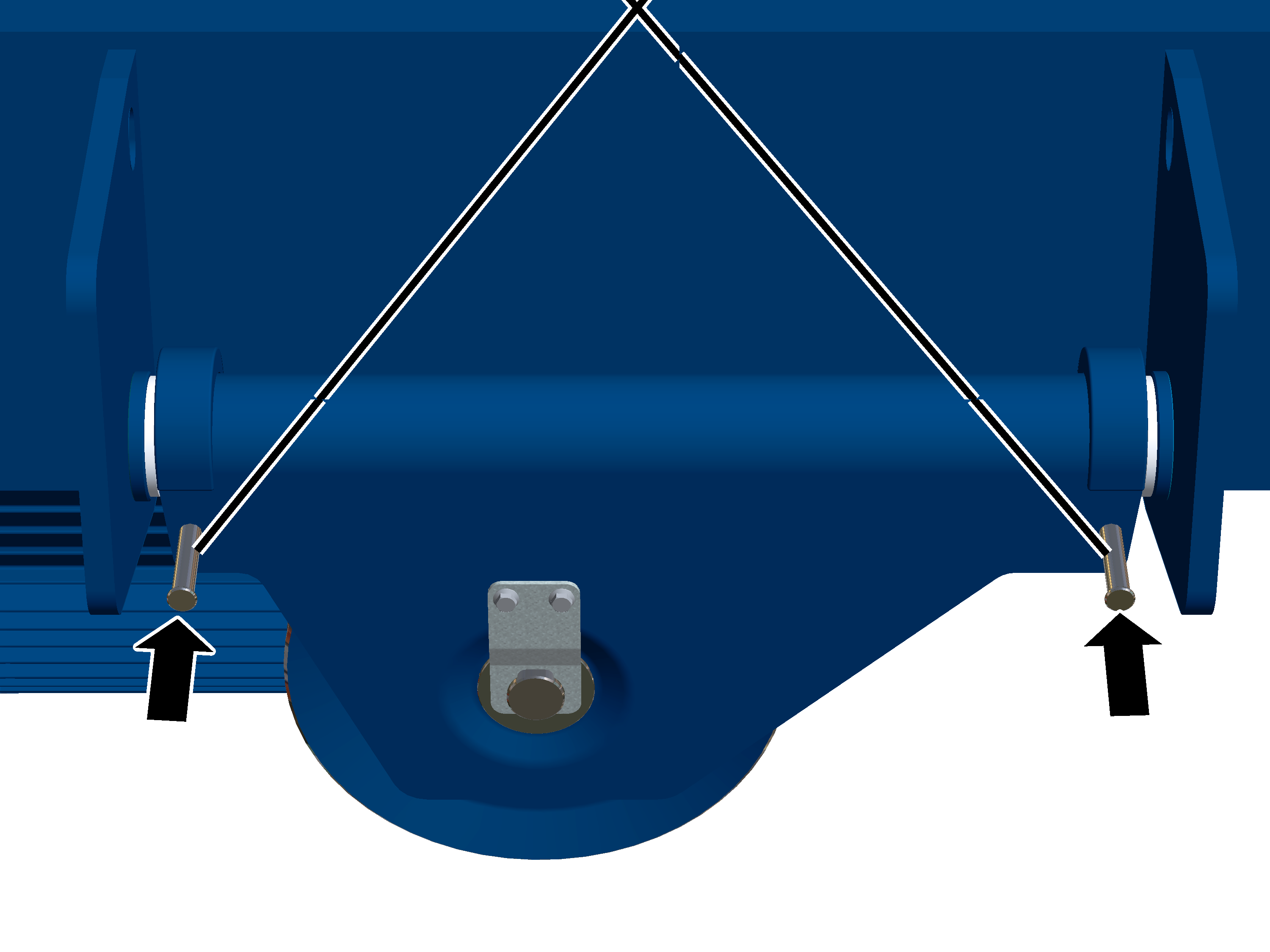

Clip de sécurité SL | |
|
| |
|
Boulon |
Traverse de la poulie de renvoi |
Placer les 2 clips de sécurité SL sur les boulons.
Dans le cas d'un treuil à câble avec mouflage 8/2, deux traverses de poulie de renvoi sont installées dans le châssis du chariot de direction.
|

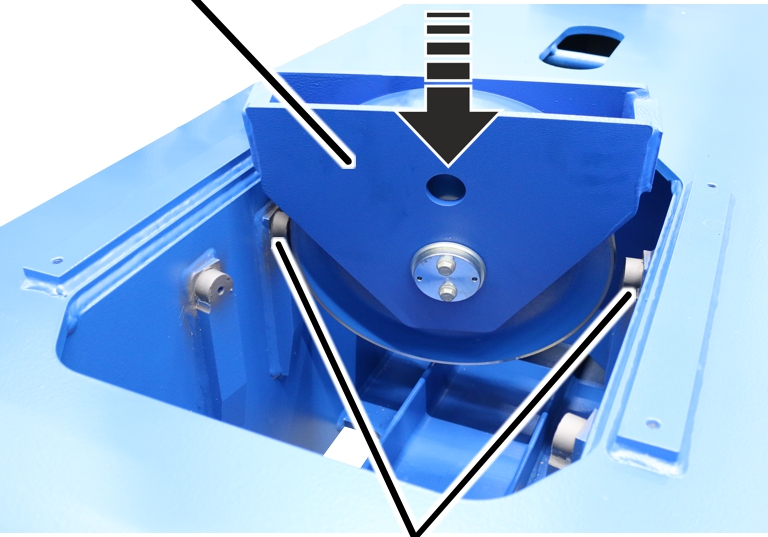

Traverse de la poulie de renvoi |
|
|
| |
|
Suspension | |
Soulever la traverse de la poulie de renvoi dans le châssis du
chariot de direction.
|
Deuxième traverse de la poulie de renvoi |
|
|
| |
Soulever la deuxième traverse de la poulie de renvoi dans le châssis
du chariot de direction.
|
| |
|

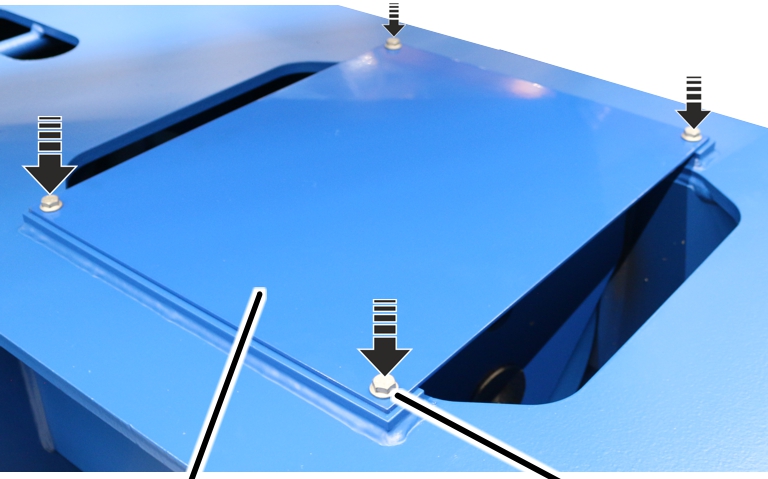

Plaque métallique |
Vis à côtes M10x16 |
Placer la plaque métallique sur le châssis du chariot de direction
au-dessus des traverses de poulie de renvoi et la visser avec les 4 vis à côtes
M10x16. 75 Nm.
