Pour remplacer les éléments du frein sur le motoréducteur du chariot de direction, veuillez lire ce qui suit. Pour remplacer les éléments du frein sur le motoréducteur du chariot de direction, voir le manuel du produit « Chariot de translation manuel /Chariot de translation électrique ».
Il est conseillé de remplacer aussi le ventilateur en même temps que la garniture de frein.
| |

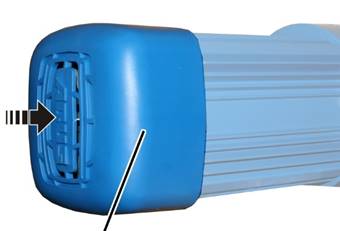

Capot de protection du ventilateur |
|
Retirer le capot de protection du ventilateur.
Ventilateur avec garniture de frein | |
| |
Écrou autobloquant |
|
Tenir le ventilateur et dévisser l'écrou autobloquant.
Retirer le ventilateur avec la garniture de frein.
Il est conseillé de remplacer aussi le ventilateur en même temps que la garniture de frein. Si vous ne souhaitez pas remplacer la plaque d'ancrage, prière de sauter ce paragraphe.
Plaque d'ancrage |
|
| |
Vis d'assemblage à embase |
|
Dévisser les 2 vis d'assemblage à embase.
● La plaque d'ancrage est repoussée du moteur. Elle est sous pression de ressort.
Retirer la plaque d'ancrage. Veiller à ce que les ressorts de
pression ne tombent pas.
Si le joint torique, les rondelles Belleville, les ressorts de pression ou la clavette sont endommagés ou absents, il est nécessaire de les remplacer. Si ces composants ne sont pas endommagés, vous pouvez ignorer cette section.
Rondelles Belleville |
|
|
Assembler les rondelles Belleville comme sur l'image.
Clavette |
Rondelles Belleville |
| |
Joint torique |
Ressorts de pression |
Enfoncer les rondelles Belleville sur l'arbre du moteur.
Mettre en place la clavette.
Poser le joint torique dans la rainure sur le bloc support côté
frein.
Mettre en place les ressorts de pression.
Type & Taille |
Puissance (voir plaque signalétique) |
Nombre de ressorts de pression |
E 100 |
0,12 kW |
4 |
E 130 / AZP 130 |
0,18 kW |
4 |
E 160 / AZP 130 |
0,28 kW |
6 |
AZP 130 |
0,37 kW |
8 |
E 200 / AZP 160 |
0,48 kW |
4 |
AZP 200 / AZP 280 |
0,65 kW |
4 |
AZP 200 / AZP 280 |
0,80 kW |
6 |
AZP 280 |
1,10 kW |
8 |
|
ressorts de pression |
Mettre la nouvelle plaque d'ancrage en place et la presser contre les
ressorts de pression.
Serrer les vs d'assemblage à embase (2x). 5 - 7 Nm. Les bloquer
avec un frein filet (normal).
Ventilateur avec garniture de frein |
|
arbre du moteur |
Placer le nouveau ventilateur avec la garniture de frein sur l'arbre
du moteur.
Visser le nouvel écrou autobloquant sur l'arbre du moteur sans le
serrer.
Ne pas utiliser l'ancien écrou autobloquant.
| |
Écrou |
|
Tenir le ventilateur et visser manuellement l'écrou autobloquant. Il
faut que le ventilateur ne puisse tout juste plus tourner.
● L'entrefer est maintenant réglé sur 0 mm. Ceci sert de point de départ au réglage suivant.
Il faut maintenant desserrer l'écrou autobloquant pour pouvoir régler le mieux possible l'entrefer du frein. Le desserrage de l'écrou autobloquant s'effectue avec l'aide des différents segments du ventilateur.
|
Tenir le ventilateur et desserrer l'écrou autobloquant de deux
segments et demi du ventilateur.
● L'entrefer a maintenant atteint le réglage optimal de 0,4 mm.
Vérifier que la distance entre le bloc support côté frein et la
plaque d'ancrage (fente de contrôle) soit comprise entre 3,1 mm et 3,7 mm.
Voir « Contrôler le
frein sur le motoréducteur du chariot de direction ».
| |
Capot de protection du ventilateur |
|
Mettre en place le capot de protection du ventilateur.
