Uniquement pour châssis du chariot de direction à hauteur normale
Les deux profilés HB sont stabilisés par deux triangles d'entretoise.
|
|
Les images montrent le montage d'un triangle d'entretoise pour un écartement des poutres de 700 mm. Le montage pour un écartement des poutres de 850 mm est identique. |
Montage du triangle d'entretoise
À gauche et à droite à l'extrémité des profilés HB :
|
|
Triangle d'entretoise |
|
| |
|
Distance 220 mm |
Suspension de la poutre principale (ou coque de fixation) |
Tourner le triangle d'entretoise
comme indiqué sur l'image.
Poser le triangle d'entretoise
du côté intérieur des suspensions de la poutre principale (ou des coques de
fixation) sur la tête de profilé.
Pousser le triangle d'entretoise
de manière à ce qu'il se trouve à 220 mm de la suspension de la poutre
principale (ou de la coque de fixation).
|

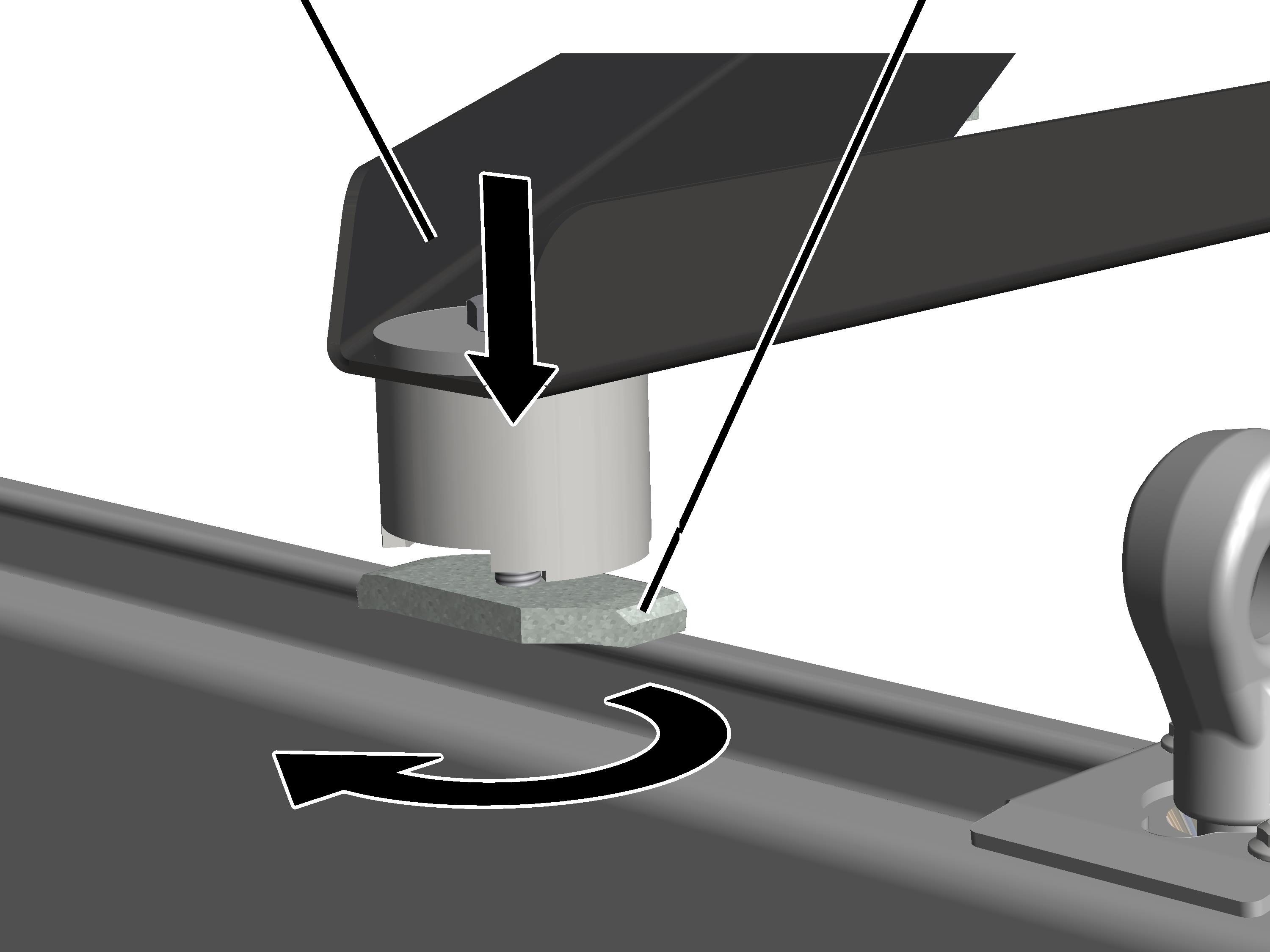

Triangle d'entretoise |
Boulon à tête |
|
| |
● Le boulon à tête pénètre dans la tête de profil.
Bien visser les vis hexagonales
M10x70. 35 Nm.
● Pendant le vissage, le boulon à tête tourne dans le sens de la largeur et se bloque dans la tête de profil.
