Uniquement pour châssis du chariot de direction rehaussé
Les deux profilés HB du pont bipoutre ZHB sont stabilisés par deux entretoises.
Montage de l'entretoise

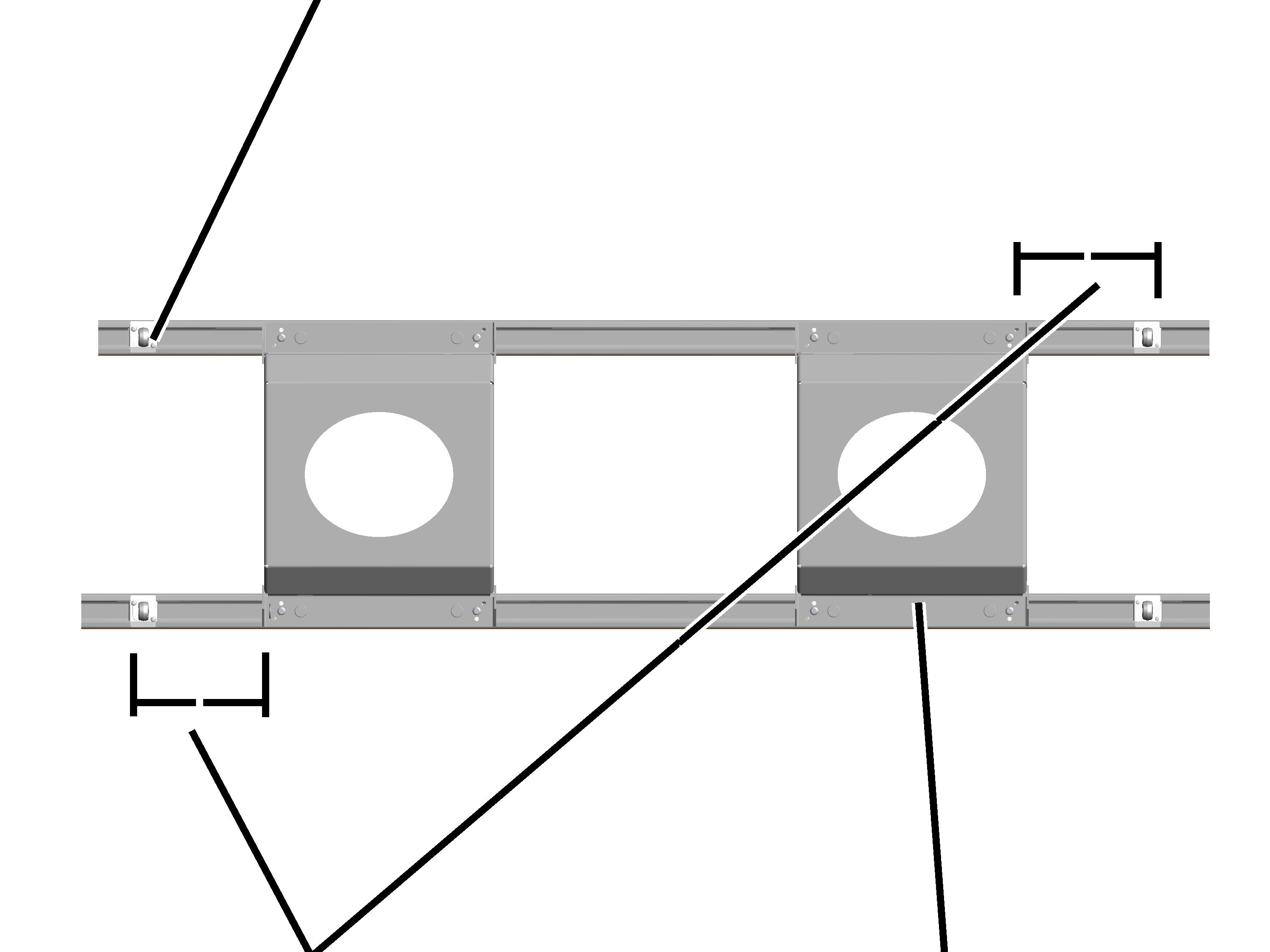

À gauche et à droite à l'extrémité du profilé HB :
|
Suspension de la poutre principale (ou coque de fixation) |
|
|
| |
|
Distance 220 mm |
Entretoise |
Poser l'entretoise du côté
intérieur des suspensions de la poutre principale (ou des coques de fixation)
sur la tête de profilé.
Pousser l'entretoise de manière
à ce qu'elle se trouve à 220 mm de la suspension de la poutre principale
(ou de la coque de fixation).
|
|

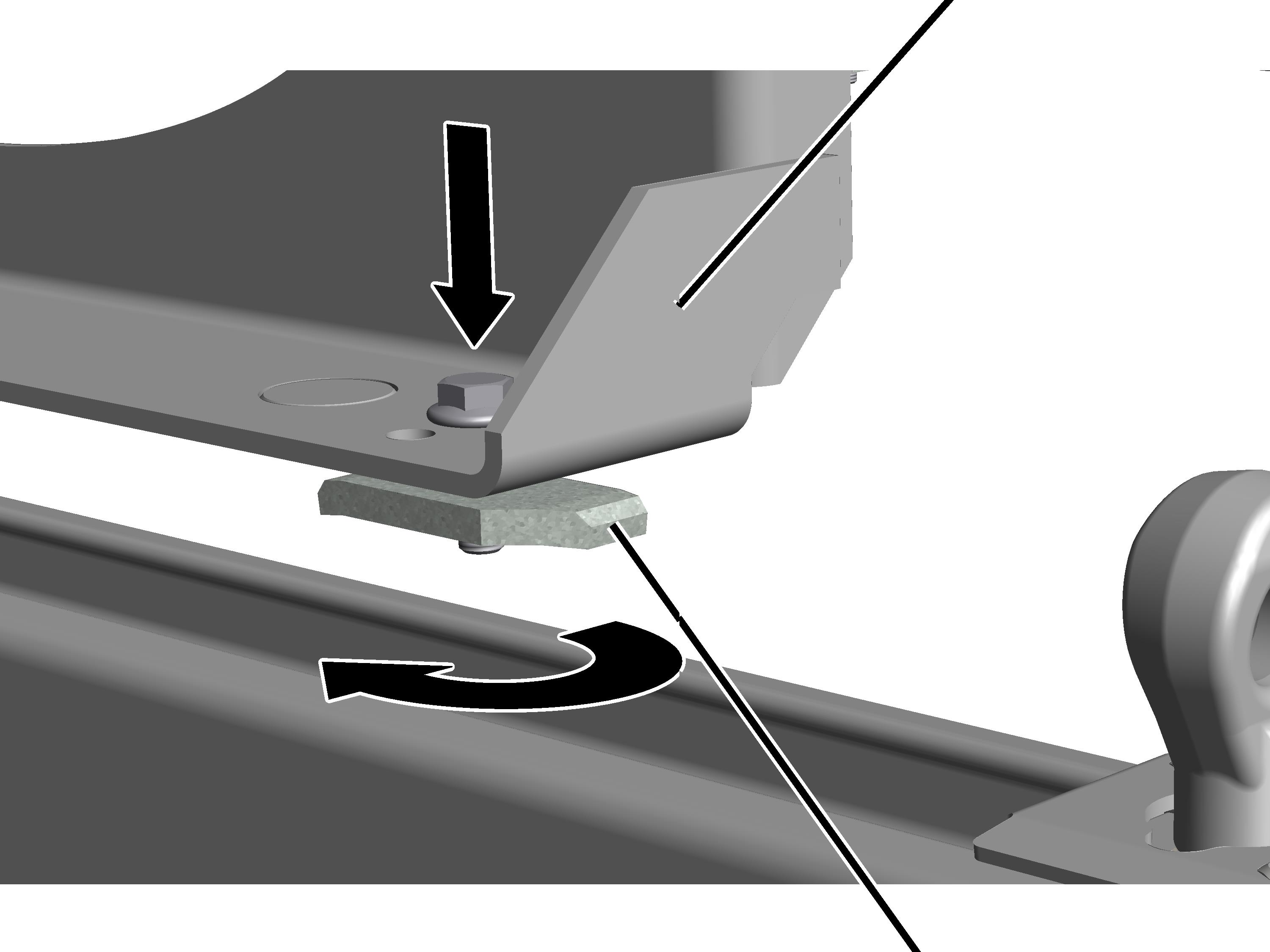

Entretoise |
|
| |
|
|
Boulon à tête |
Tourner le boulon à tête dans le
sens de la longueur et l'introduire depuis le haut dans la tête du profilé.
● Le boulon à tête pénètre dans la tête de profil.
Bien visser les vis hexagonales
M10x70. 35 Nm.
● Pendant le vissage, le boulon à tête tourne dans le sens de la largeur et se bloque dans la tête de profil.
