Montage de l'alimentation du chariot de direction : aperçu général



L'alimentation électrique doit être maintenant montée au profilé HB.

Planungsunterlagen

La documentation technique vous indique à quel endroit et de quel côté l'alimentation électrique doit être montée.

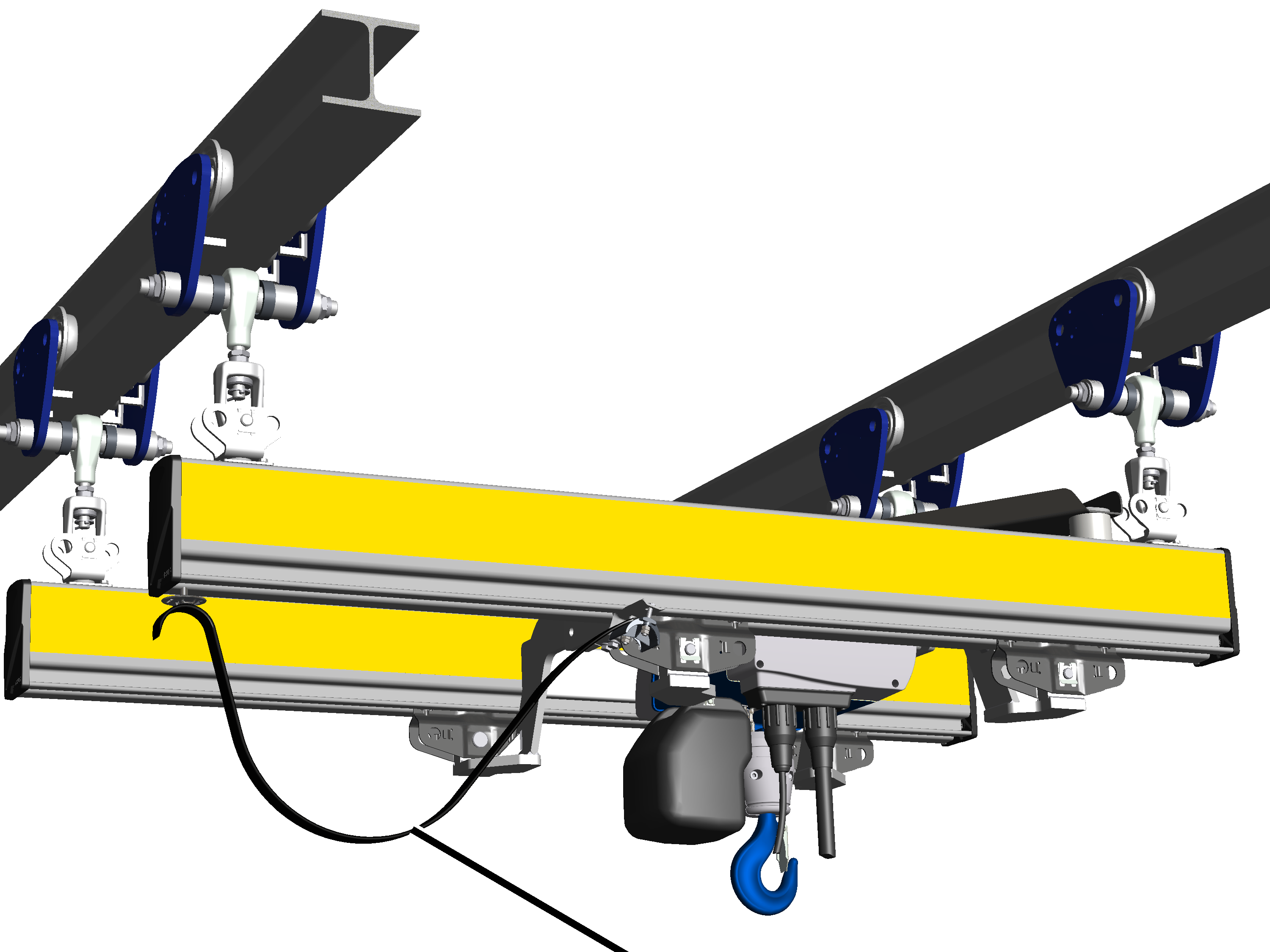

alimentation du chariot de direction sur le pont HB ZHB-I par guirlande d'alimentation

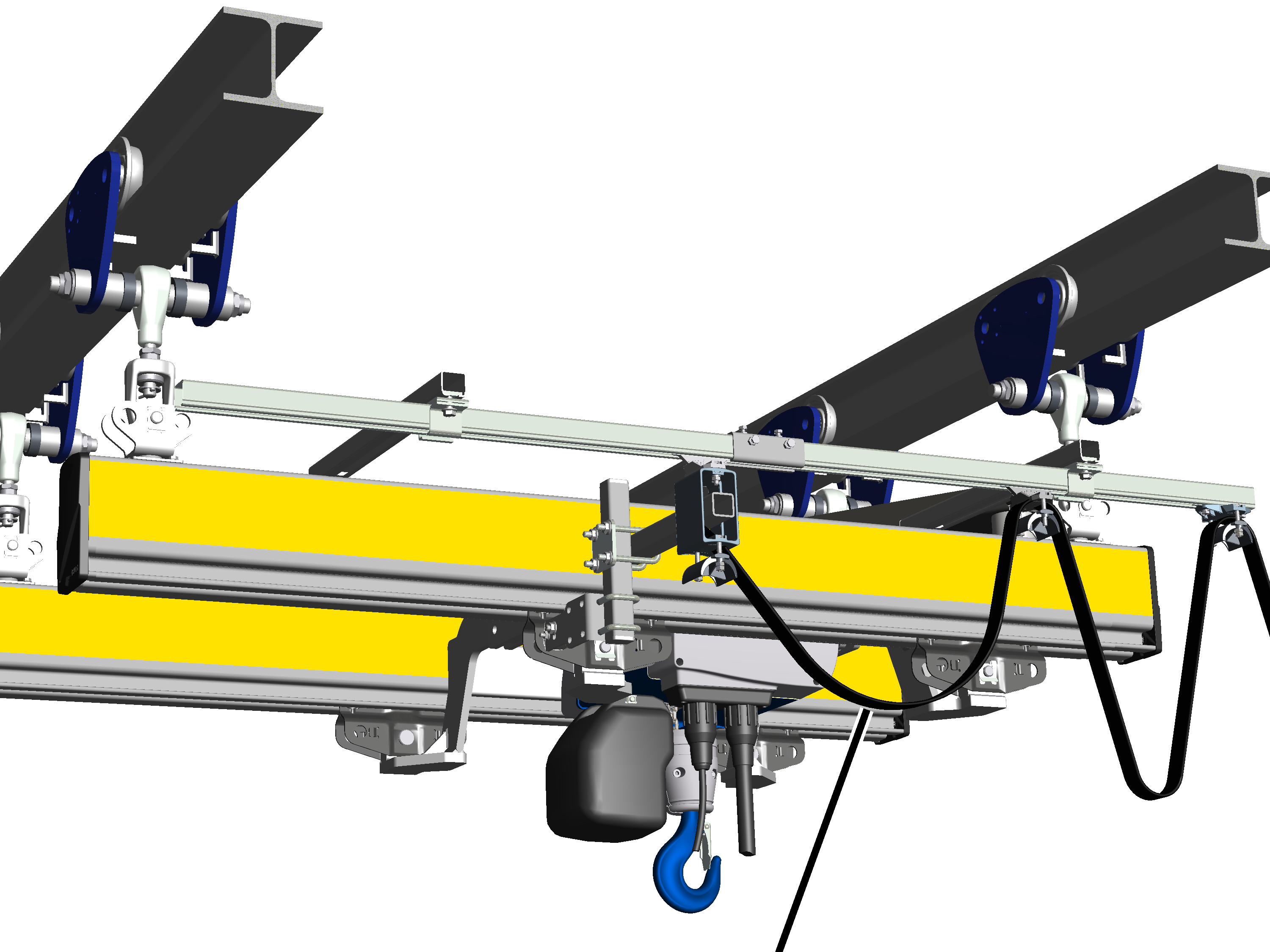

alimentation du chariot de direction sur le pont HB ZHB-I par guirlande d'alimentation dans le système de rail C

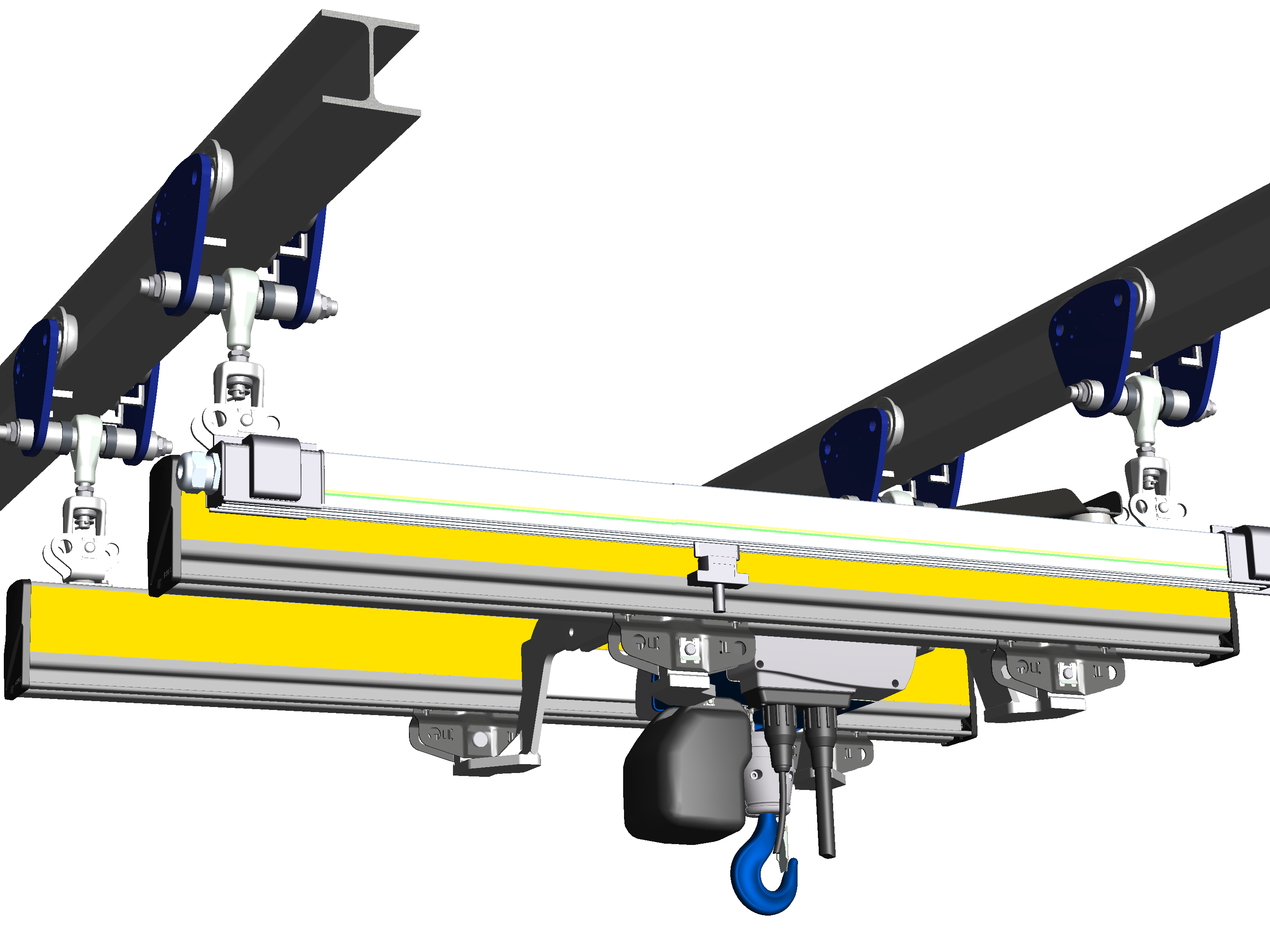

alimentation du chariot de direction sur le pont HB ZHB-I par ligne de contact VKL

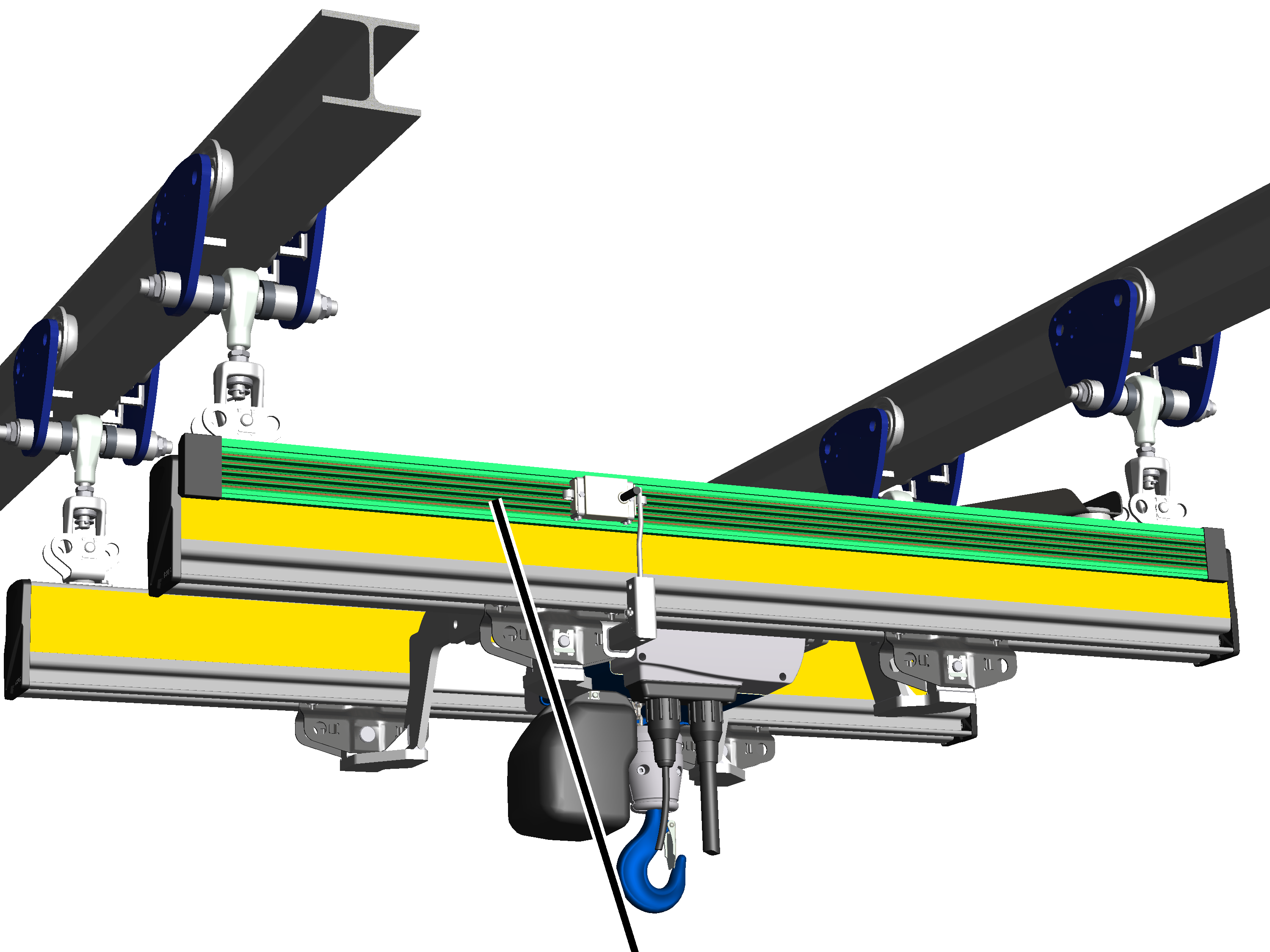

alimentation du chariot de direction sur le pont HB ZHB-I par ligne de contact KBH





L'alimentation électrique est possible dans quatre variantes :

─     Guirlande d'alimentation dans le profilé HB : l'alimentation électrique se compose d'un câble plat fixé à des patins porte-câbles. Ces patins porte-câbles se déplacent dans le profilé HB et sont tirés par le chariot de direction. Une guirlande d'alimentation avec chariot porte-câble peut également être utilisée à la place des patins porte-câbles.

Voir « Alimentation du chariot de direction : montage de la guirlande d'alimentation ».

─     Guirlande d'alimentation dans les chariots porte-câble dans le système de rail C : l'alimentation électrique se compose d'un câble plat fixé aux chariots porte-câble dans un rail C. Ces chariots porte-câble sont tirés par le chariot de direction.

Voir « Alimentation du chariot de direction : montage de la guirlande d'alimentation dans le système de rail C ».

─     Ligne de contact VKL : l'alimentation électrique se compose d'une ligne de contact montée au profilé HB. Dans la ligne de contact circule un preneur de courant tiré par le chariot de direction.

Voir « Alimentation du chariot de direction : montage de la ligne de contact VKL ».

─     Ligne de contact KBH : l'alimentation électrique se compose d'une ligne de contact montée au profilé HB. Dans la ligne de contact circule un preneur de courant tiré par le chariot de direction.

Voir « Alimentation du chariot de direction : montage de la ligne de contact KBH ».
