L'alimentation électrique se compose d'un câble plat fixé aux chariots porte-câble dans un rail C. Ces chariots porte-câble sont tirés par le chariot de direction.

Le système de rail C pour l'alimentation électrique a déjà été monté. Voir « Montage des rails C ».

Le câble de l'alimentation électrique est préconfectionné avec les chariots porte-câble et les connecteurs.

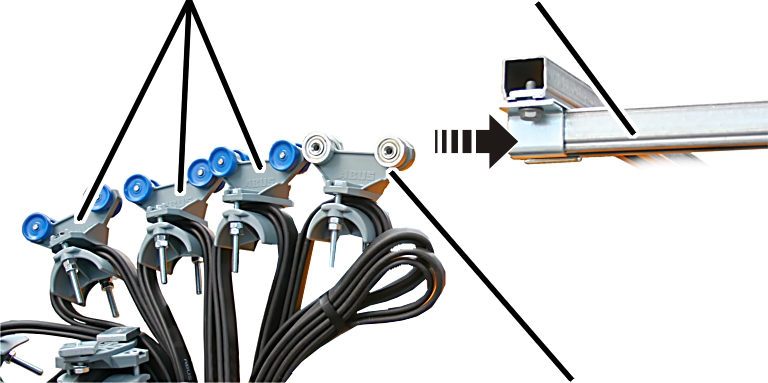

   Pousser en premier le chariot porte-câble avec les roulettes métalliques dans le rail C.

   Pousser ensuite, dans le bon ordre, les chariots porte-câbles dotés de roulettes en plastique dans le rail C.

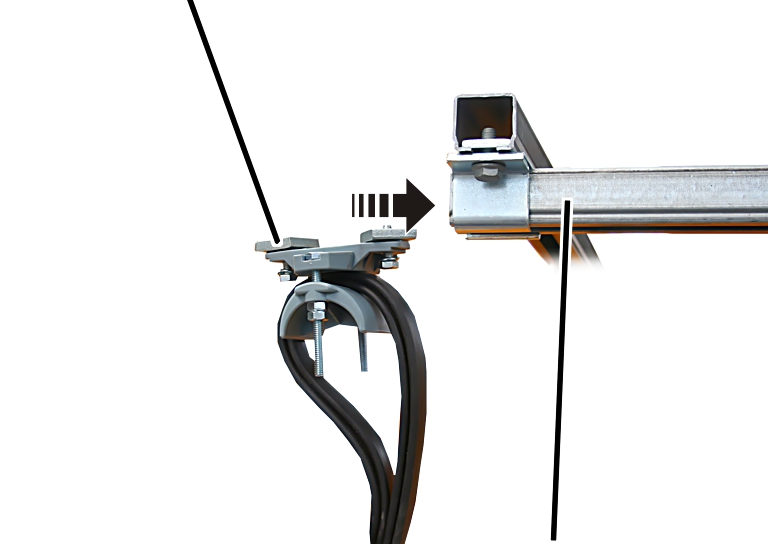

   Pousser enfin le point fixe d'extrémité dans le rail C.

   Faire glisser le point fixe d'extrémité en veillant à laisser une distance d'à peu près 50 mm jusqu'à la fin du rail C.

   Bien serrer le point fixe d'extrémité. 36 Nm.

Sur le chariot de translation :

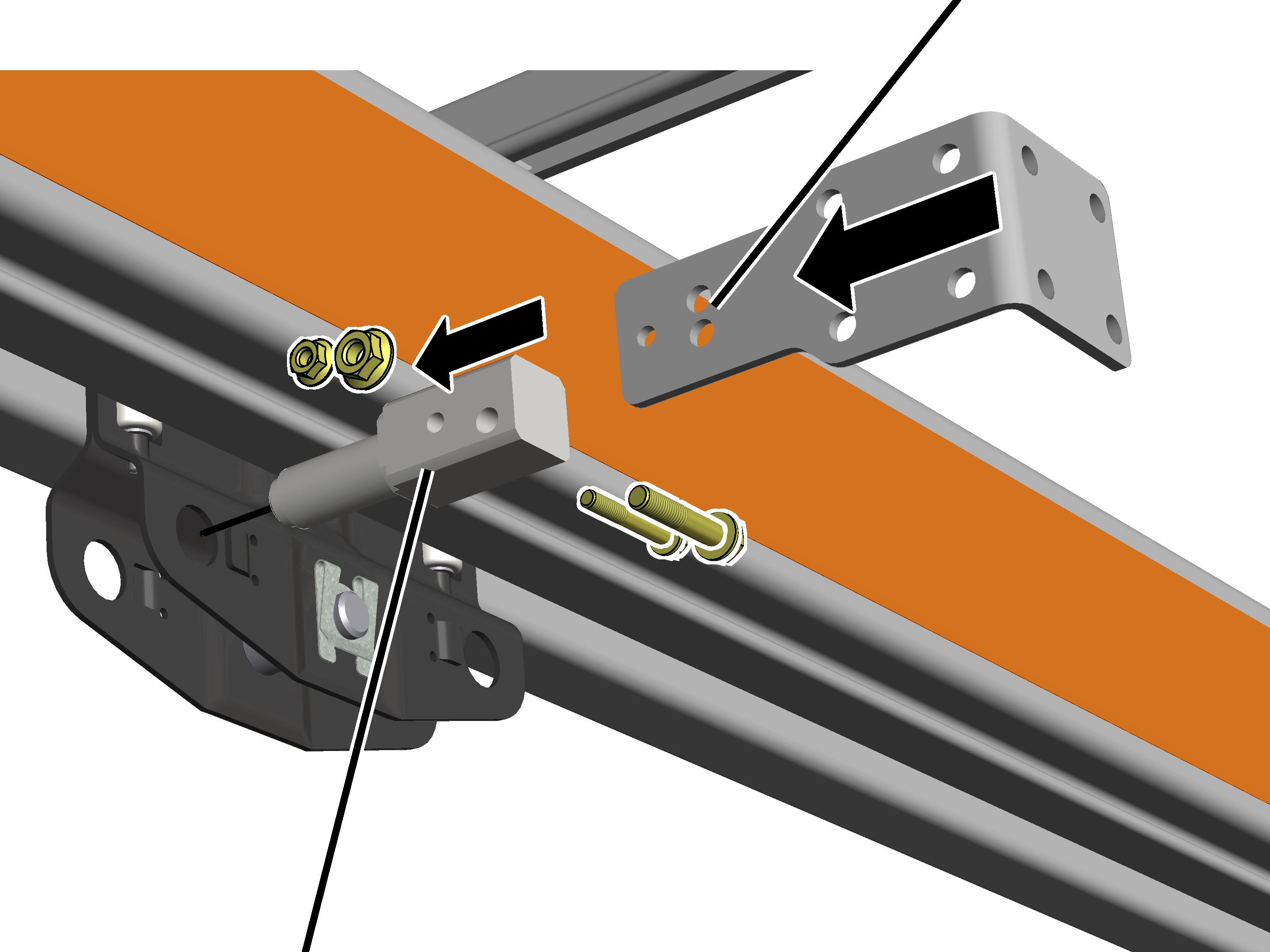

   Pousser l'axe de l'entraîneur dans le chariot de translation.

Le perçage extérieur peut se trouver en haut ou en bas, cela est sans importance.

L'axe de l'entraîneur peut également être monté dans des trous sur lesquels d'autres pièces (ex. : sécurité anti-collision ou motoréducteur HBF) ont déjà été montées. Dans ce cas, retirer les boulons éventuellement déjà montés et monter la pièce avec l'axe de l'entraîneur.

●   L'axe de l'entraîneur est fixé au chariot de translation à l'aide d'une saillie et ne peut pas tourner.

   Mettre en place le clip de sécurité SL.

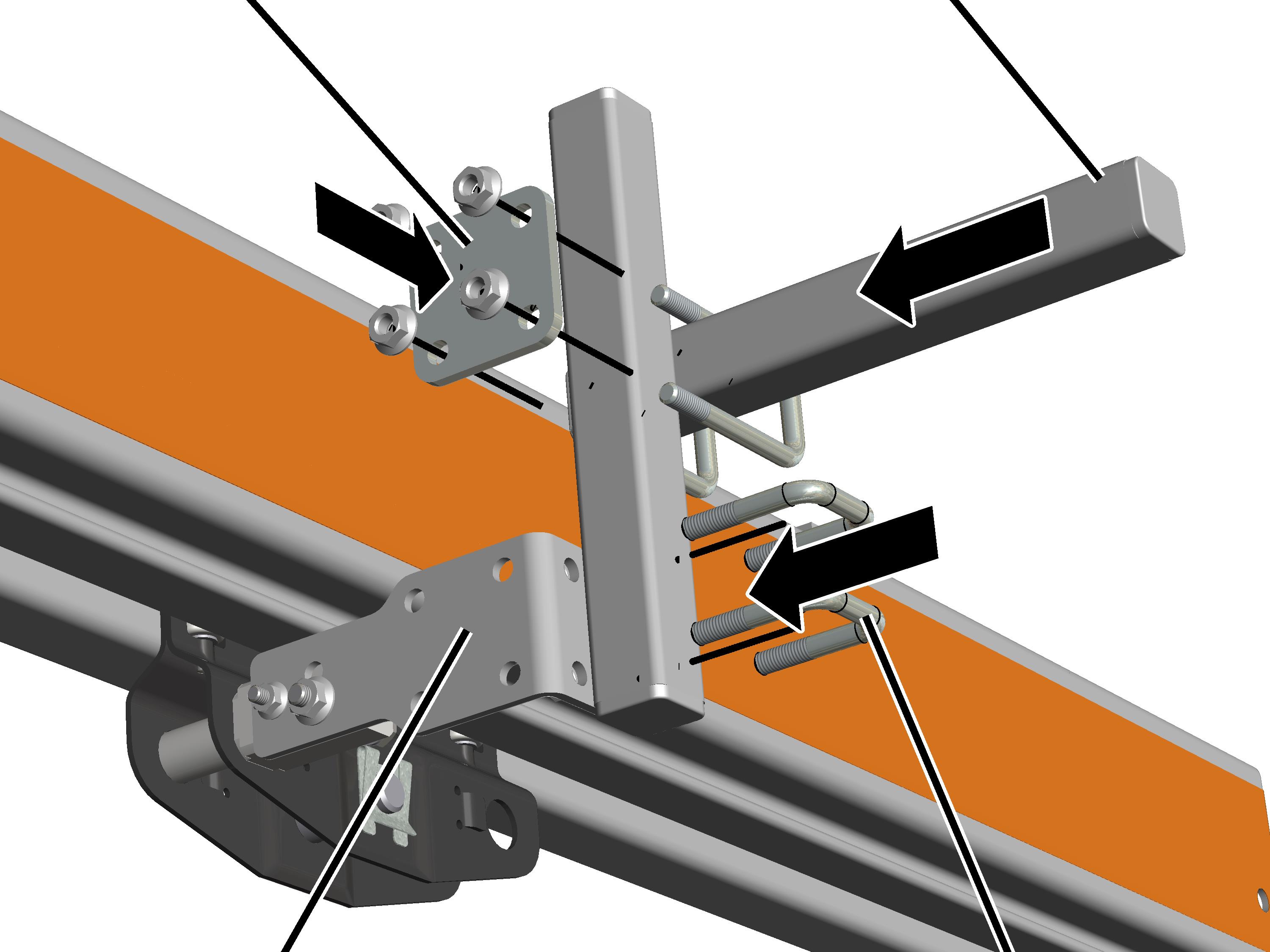

   Tenir la plaque de fixation du côté extérieur de l'axe de l'entraîneur.

   Visser la plaque de fixation avec les vis à côtes M6x45 et M8x45, les rondelles et les écrous à côtes M6 et M8.

   Tenir le tube carré vertical contre la plaque de fixation.

   Visser le tube carré vertical avec 2 étriers filetés et 4 écrous à côtes M8.

Ne pas encore visser fermement les pièces pour pouvoir modifier ultérieurement la position.

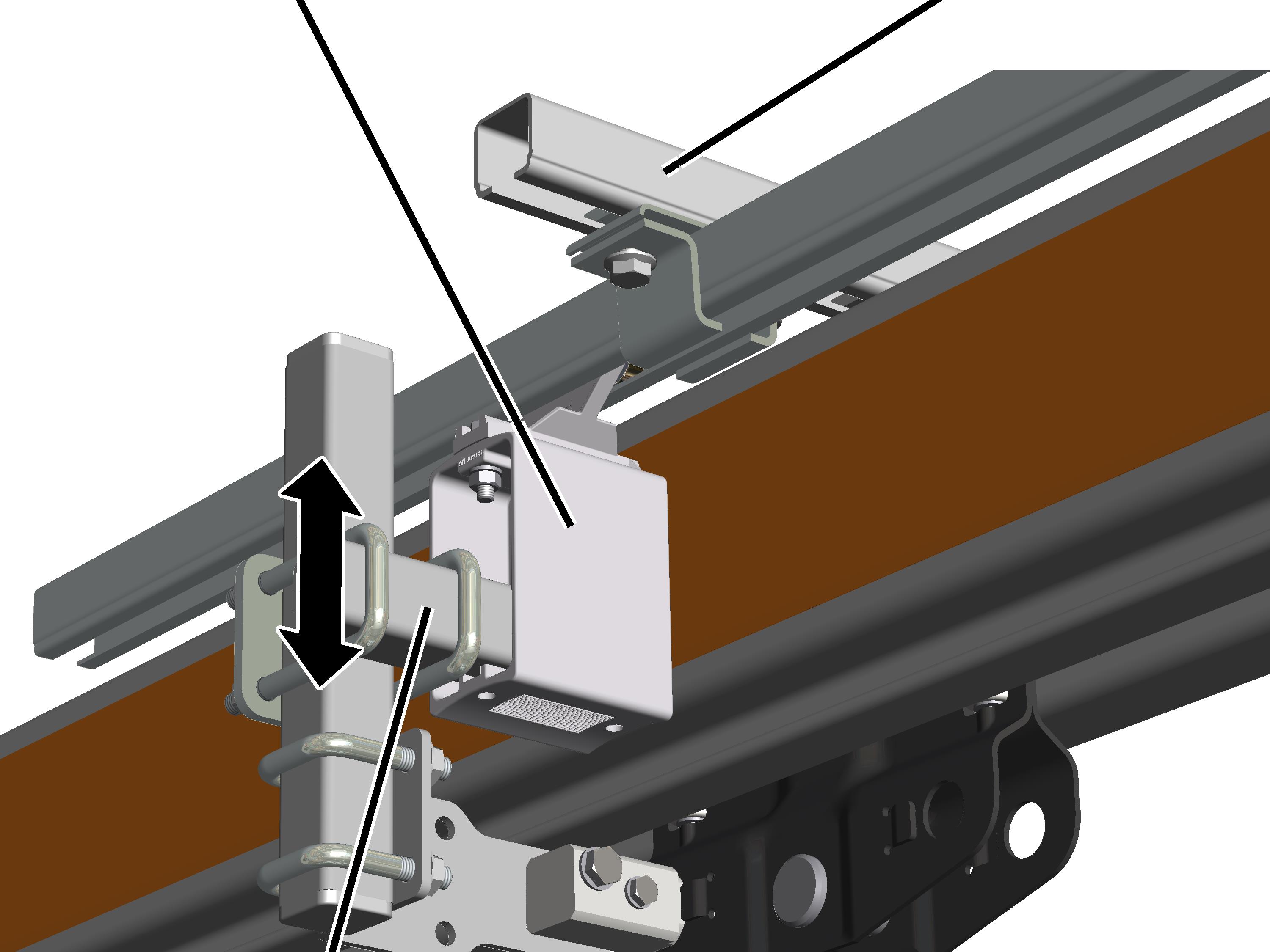

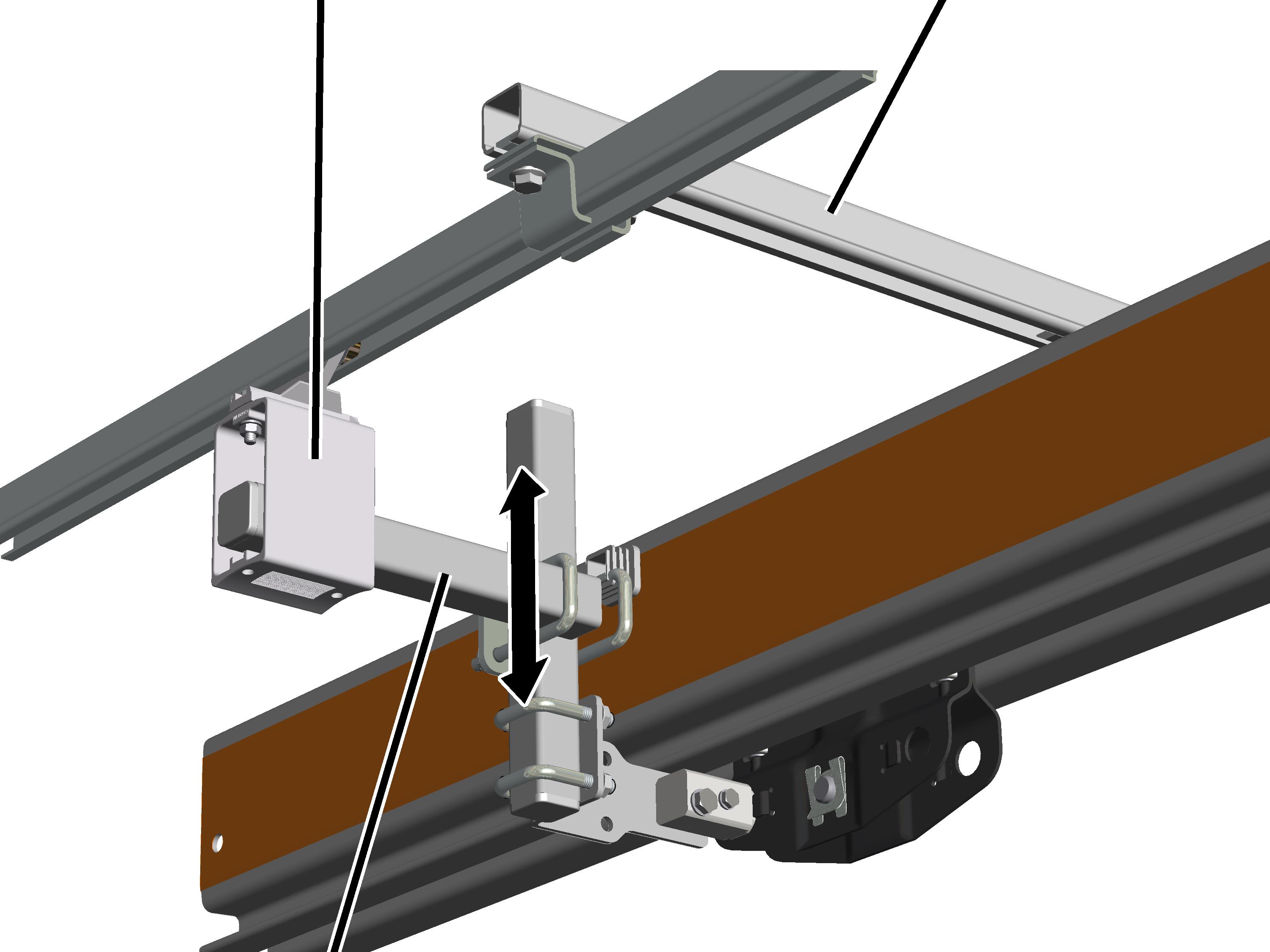

   Tenir le tube carré horizontal contre le tube carré vertical et le visser avec la bride pour tuyau.

Ne pas encore visser fermement les pièces pour pouvoir modifier ultérieurement la position.
