Montage des rails C

Uniquement pour alimentation électrique par guirlande d'alimentation dans le système de rail C
et pour commande mobile



Maintenant, le système de rail C pour guirlande d'alimentation et/ou pour commande mobile doit être monté.

Le système de rail C n'est nécessaire que si l'alimentation électrique prévue s'effectue par guirlande d'alimentation dans le chariot porte-câble sur un rail C ou si une commande mobile est prévue.

	Les images montrent le montage d’un système de rail C sur un profilé HB en acier de taille HB150S. Le montage sur des profilés HB de taille supérieure ou inférieure ne diffère pas de manière significative.
	Les images montrent le montage d'un rail C pour l'alimentation électrique. Le montage d'un rail C pour la commande mobile est identique.
	La documentation technique vous indique de quel côté le rail C doit être monté.



Si l'alimentation électrique est montée avec rail C et si une commande mobile est également montée, l'alimentation électrique et la commande mobile possèdent chacune leurs propres rails C avec leurs propres bras supports.

Lorsqu'un rail C pour commande mobile est monté sur le même côté avec une ligne de contact VKL, le rail C pour commande mobile doit être monté avec les bras supports au-dessus de la ligne de contact VKL.





Bras support
	Profilé HB

   Consulter le plan d'implantation pour connaître les positions et les distances des bras support.

─     Le rail C de l'alimentation électrique est parallèle au profilé HB sur toute la longueur.

─     Le rail C de la commande mobile est parallèle au profilé HB sur toute la longueur ou se trouve uniquement entre les deux suspensions.

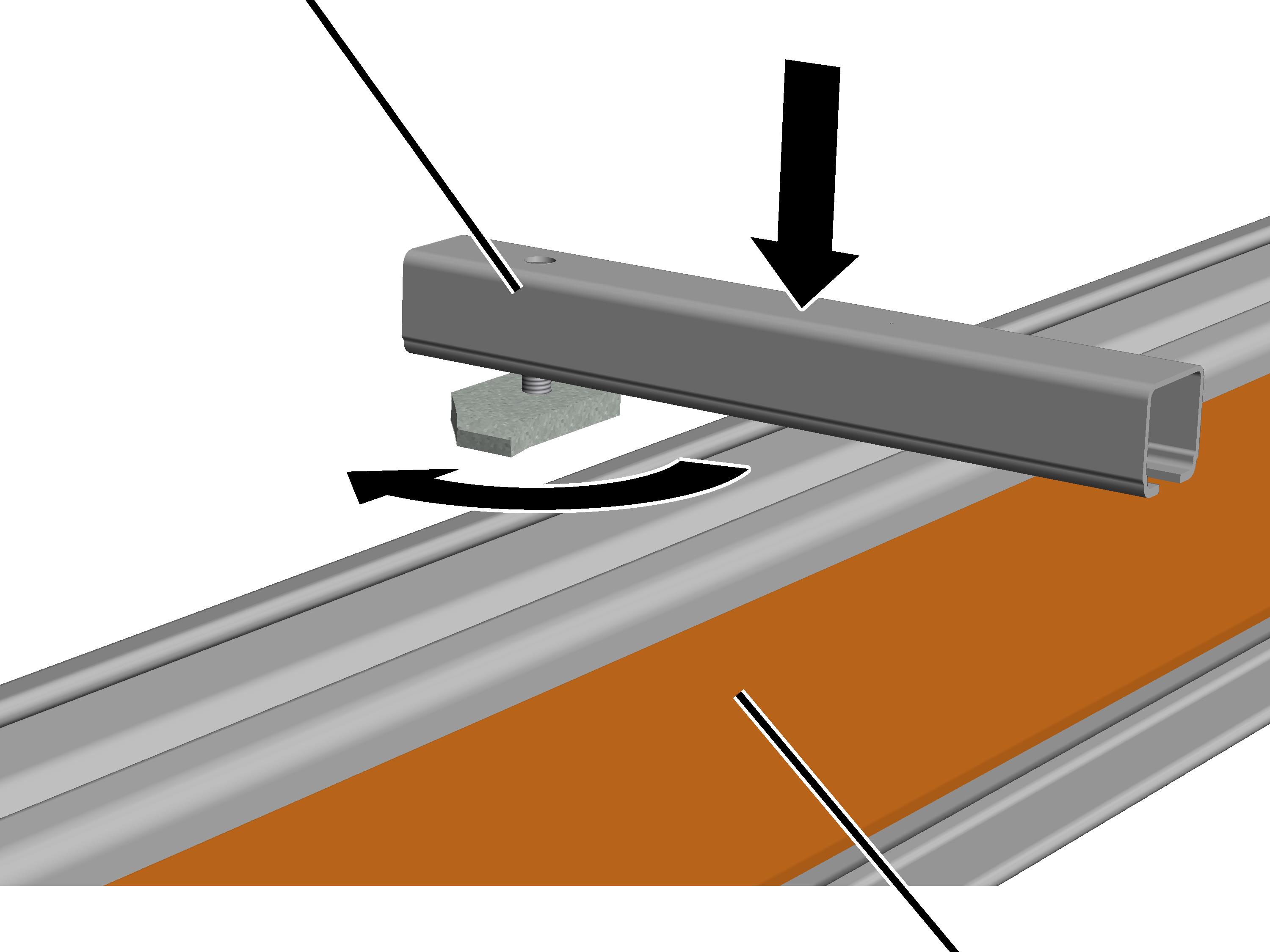

   Tourner le boulon à tête dans le sens de la longueur et poser depuis le haut le bras support sur la tête du profilé.

●   Le boulon à tête pénètre dans la tête de profil.

   Visser la vis à tête cylindrique. 25 Nm

●   Pendant le vissage, le boulon à tête tourne dans le sens de la largeur et se bloque dans la tête de profil.





Bras support	Support du rail

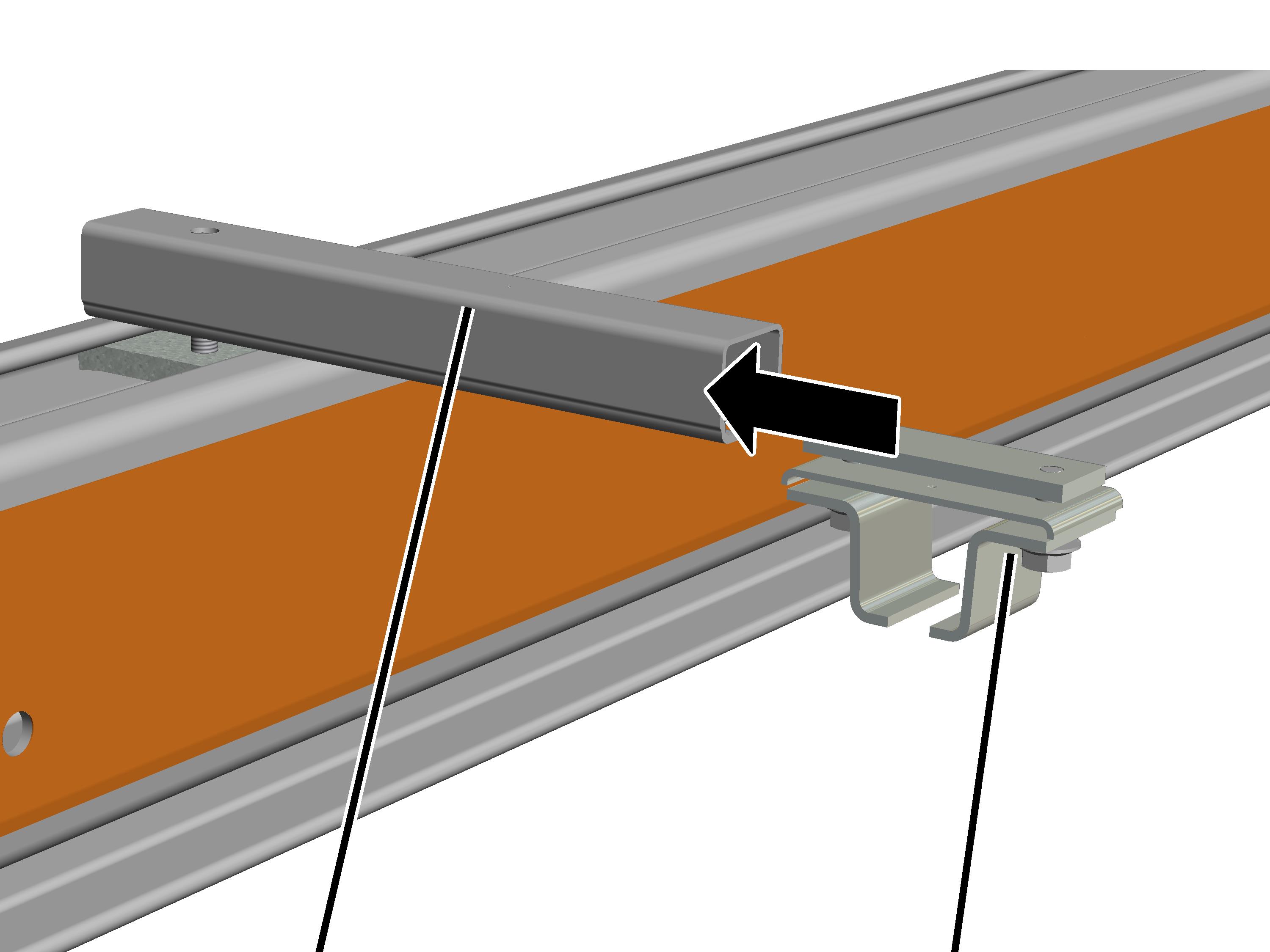

   Pousser les supports de rail dans le bras support.

   Poussez le support du rail jusqu'à obtenir une distance de 130 mm entre la tête de profil (centre) et le support du rail (centre).





	Rail C
Support du rail

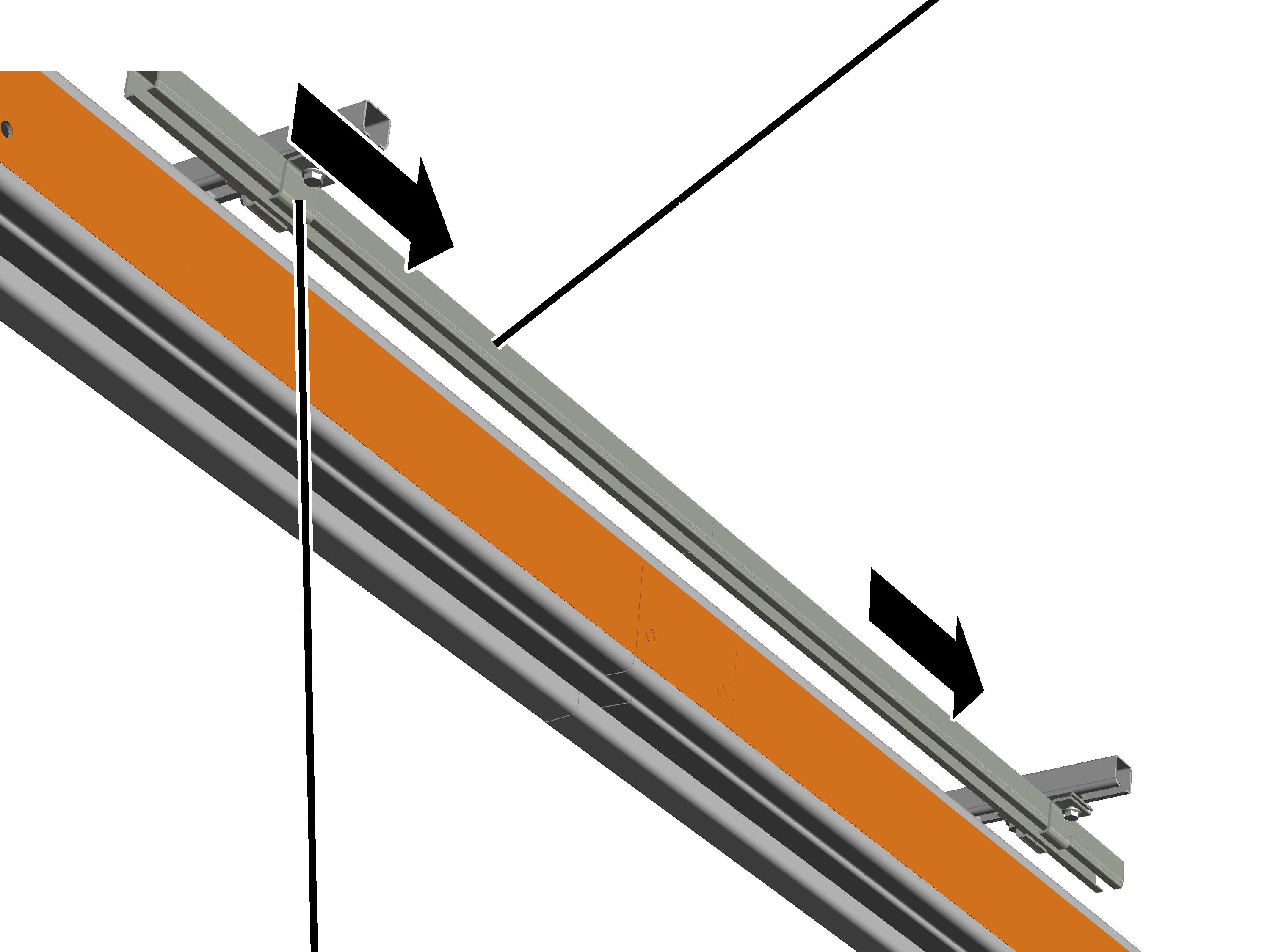

   Pousser les rails C dans les supports de rail.

   Visser manuellement tous les supports de rail.





Relier deux rails C entre eux :

Rail C	Rail C
	Éclisse

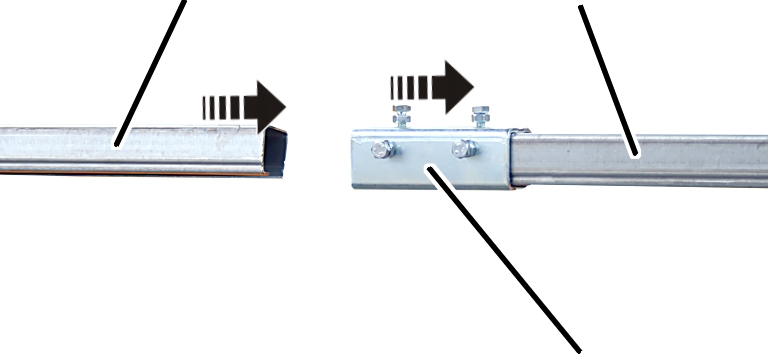

   Pousser l'éclisse sur le rail C.

   Insérer le deuxième rail C dans l'éclisse.

   Bien serrer les vis hexagonales M6x12 sur les trois côtés de manière à ce que les parties intérieures des rails C soient alignées le mieux possible.

Plus le décalage des rails C est faible, plus la translation est bonne.

   Visser fermement les écrous hexagonaux M10.





À l'extrémité du rail C :

Rail C	Butée de fin de course

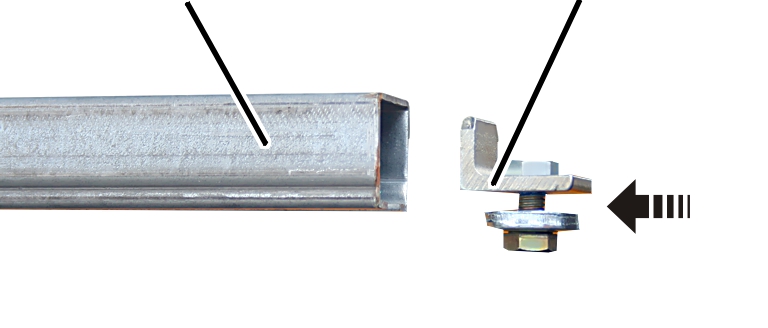

   Pousser la butée de fin de course dans le rail C.

   Visser manuellement la butée de fin de course à l'aide de la vis hexagonale M8x20.
