Carro de línea con ruedas de plástico
Perfil en C
Carro de línea con ruedas metálicas
El sistema de guía de arrastre para la alimentación de corriente ya viene montado. Véase Montaje de los perfiles en C.
El cable de la alimentación de corriente viene preconfeccionado con el carro de línea y los enchufes.
|

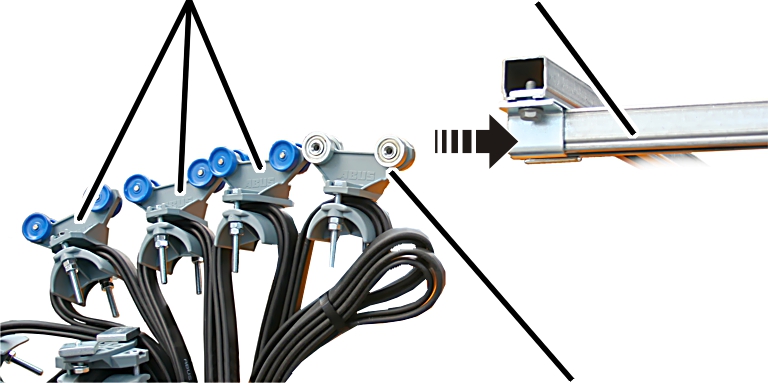

Carro de línea con ruedas de plástico |
Perfil en C |
|
| |
|
|
Carro de línea con ruedas metálicas |
Insertar primero el carro de línea con ruedas metálicas en el perfil
en C.
A continuación se insertan en el perfil los carros con ruedas de
plástico en la secuencia correcta.
|

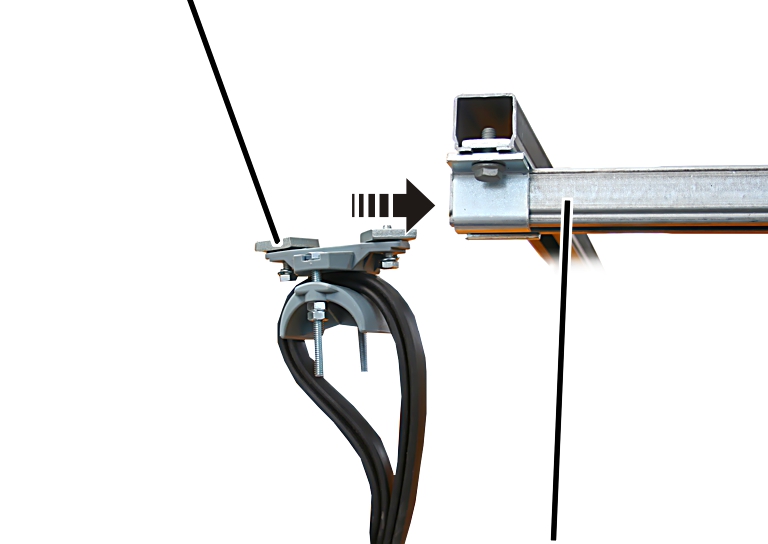

Pinza final |
| |
|
| ||
|
|
Perfil en C | |
Al final se inserta la pinza final en el perfil en C.
Insertar la pinza final dejando unos 50 mm de distancia hacia el
extremo del perfil.
Atornillar la pinza final. 36 Nm.

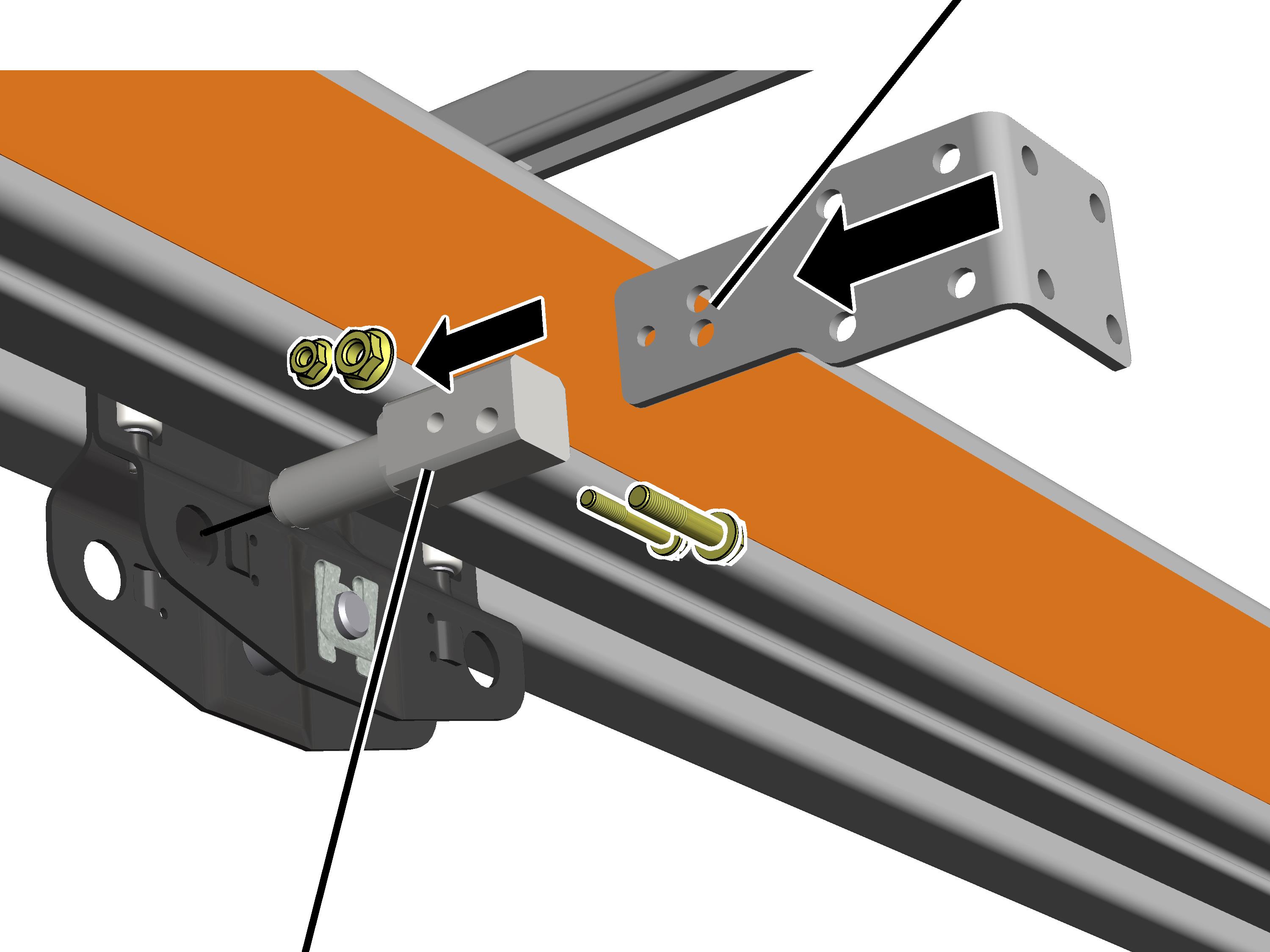

En el carro:
|
|
Placa de fijación |
|
| |
|
Bulón de arrastre |
|
Insertar el bulón de arrastre en el carro.
No importa si el orificio exterior señala hacia arriba o hacia abajo.
El bulón de arrastre puede montarse también en orificios en los que ya están montados otros componentes (como un distanciador o un accionamiento de traslación HBF). En este caso hay que extraer el perno existente y montar de nuevo el componente con el bulón de arrastre.
● El bulón de arrastre se fija al carro con un saliente que impide que gire.
Insertar el seguro SL.
Sujetar la placa de fijación del lado exterior en el bulón de
arrastre.
Fijar la placa de fijación con tornillos nervados M6x45 y M8x45,
arandelas y tuercas nervadas M6 y M8.
|

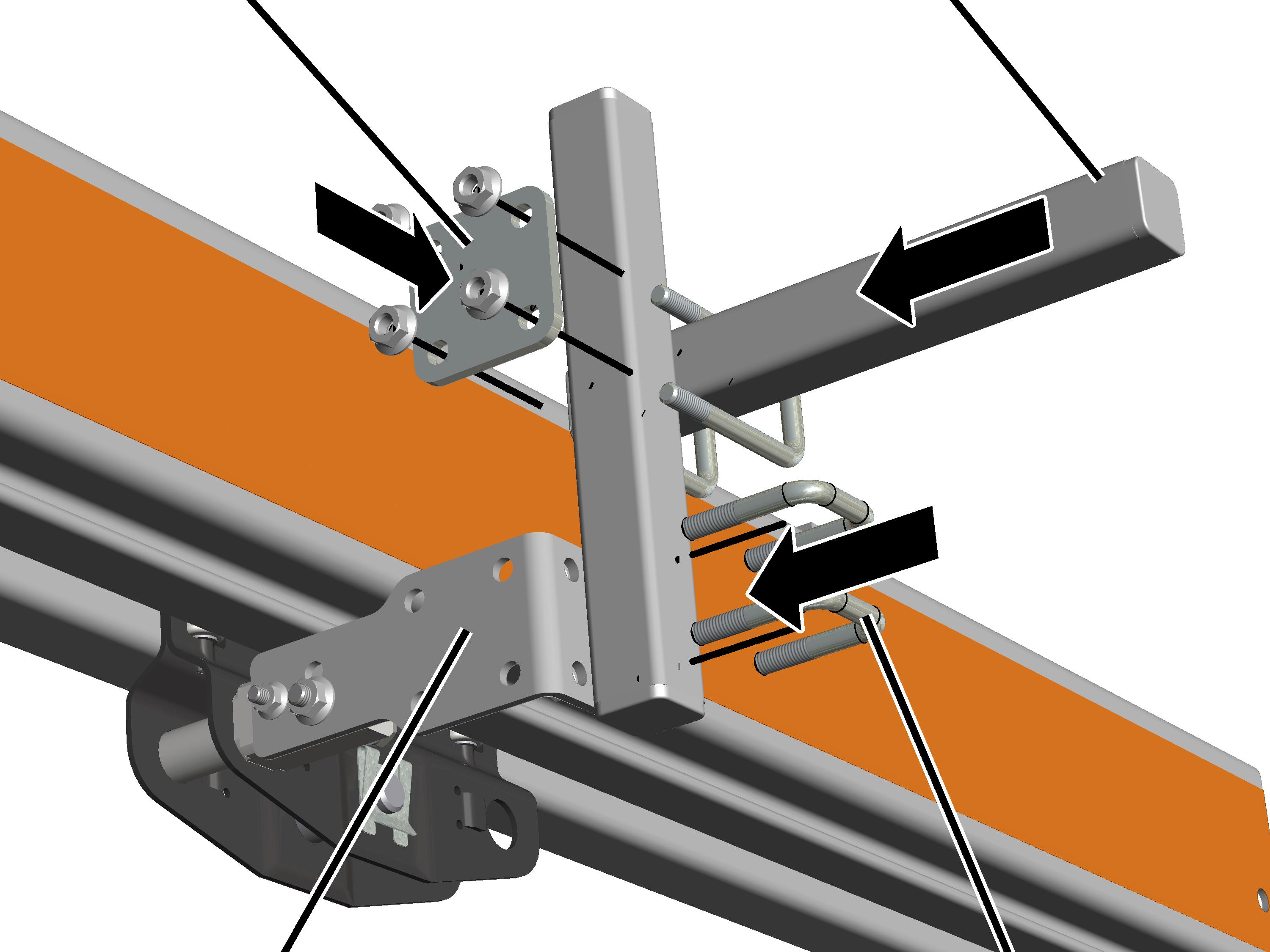

Abrazadera de tubo |
Tubo cuadrado horizontal |
|
| |
|
Placa de fijación |
Arco roscado |
Sujetar el tubo cuadrado vertical en la placa de fijación.
Fijar el tubo cuadrado vertical con arcos roscados (2x) y tuercas
nervadas M8 (4x).
No apretar todavía las piezas para poder modificar posteriormente la posición.
Sujetar el tubo horizontal junto al vertical y fijar con abrazadera
de tubo.
No apretar todavía las piezas para poder modificar posteriormente la posición.
Este apartado se aplica solo a consolas de fijación largas (450 mm).
|

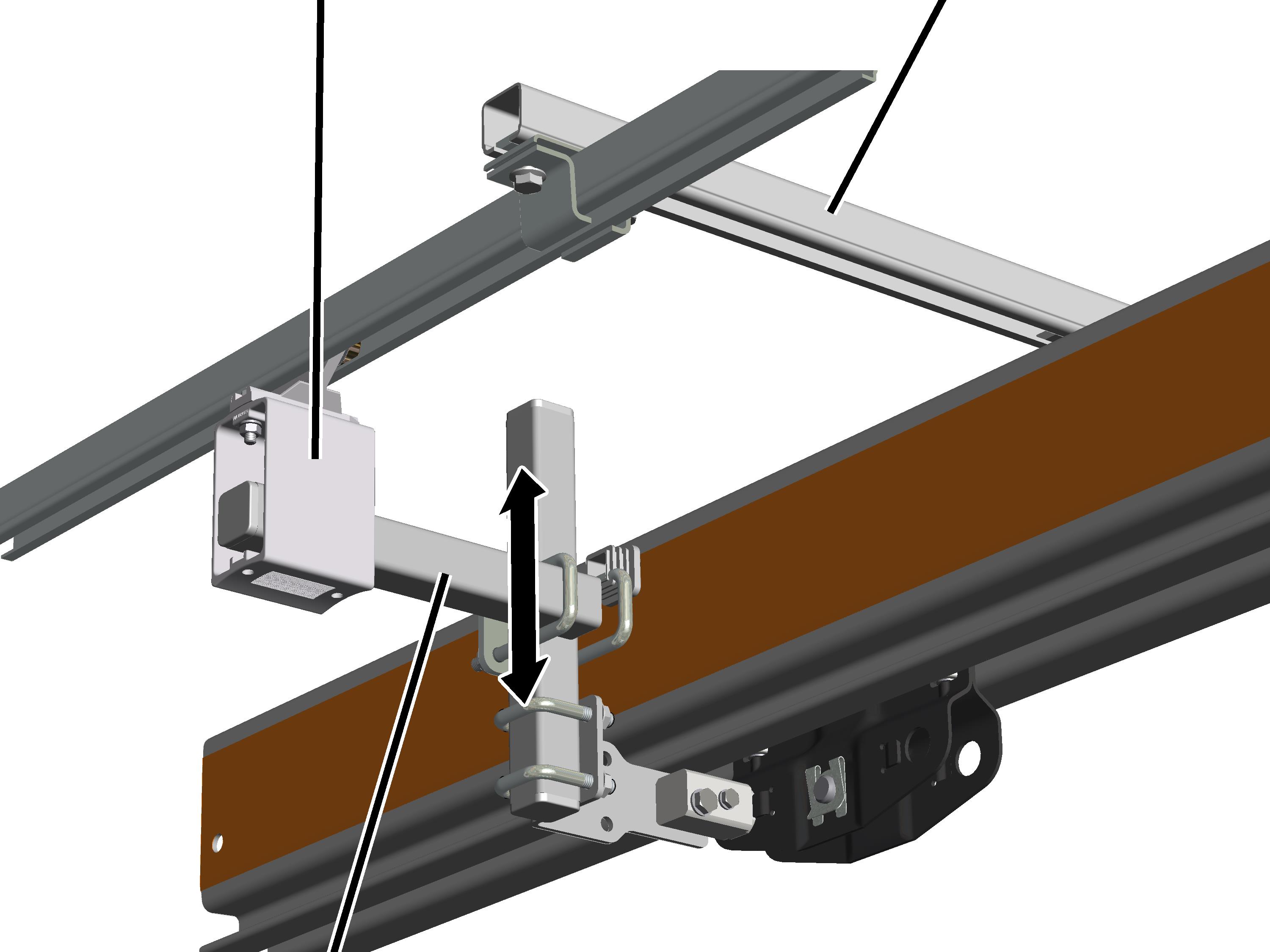

Carro de arrastre |
Consola de fijación 450 mm |
|
| |
|
Tubo cuadrado horizontal |
|
Empujar el tubo cuadrado desde su lado interior en el carro de
arrastre de la alimentación de corriente.
Desplazar el tubo cuadrado hacia arriba y hacia abajo de forma que se
apoye en la parte inferior del carro de arrastre.
Si los tubos cuadrados asoman por encima, por abajo o lateralmente:
recortar los tubos cuadrados.
Apretar ahora bien las abrazaderas y los arcos roscados.
Este apartado se aplica solo a consolas de fijación cortas (230 mm).
|
Carro de arrastre |
Consola de fijación 230 mm |
|
| |
|
Tubo cuadrado horizontal |
|
Empujar el tubo cuadrado desde su lado exterior en el carro de
arrastre de la alimentación de corriente.
Desplazar el tubo cuadrado hacia arriba y hacia abajo de forma que se
apoye en la parte inferior del carro de arrastre.
Si los tubos cuadrados asoman por encima, por abajo o lateralmente:
recortar los tubos cuadrados.
Apretar ahora bien las abrazaderas y los arcos roscados.
