Montaje de los perfiles en C

Solo con alimentación de corriente mediante línea de arrastre en sistema de guía de arrastre
y con mando desplazable

Ahora se monta el sistema de guía de arrastre para la línea de arrastre y/o para el mando desplazable.

El sistema de guía de arrastre solo es necesario cuando la alimentación de corriente está prevista con línea de arrastre en el carro de línea en uno de los perfiles en C o cuando se ha previsto un mando desplazable.

	Las imágenes muestran el montaje de un sistema de guía de arrastre en un raíl perfilado para HB de acero del tamaño HB150S. El montaje en raíles perfilados para HB de mayor o menor tamaño no se diferencia mucho de este.
	Las imágenes muestran el montaje en un perfil en C para la alimentación de corriente. El montaje de un perfil en C para el mando desplazable no se diferencia mucho de este.
	En la documentación de planificación consta en qué lado se monta el perfil en C.

Cuando se monta la alimentación de corriente con perfil en C y se añade también un mando desplazable, la alimentación de corriente y el mando desplazable tienen cada uno su propio perfil en C con sus propias consolas de fijación.

Cuando se monta un perfil en C para un mando desplazable junto con un carril tomacorriente VKL en el mismo lado exterior, el perfil en C para el mando desplazable se monta con las consolas de fijación encima del carril tomacorriente VKL.

Montaje de las consolas de fijación

Consola de fijación

	Raíl perfilado para HB

Las posiciones y distancias de las consolas de fijación pueden verse en el plano de situación.

─ El perfil en C de la alimentación de corriente discurre paralelamente al raíl perfilado para HB en toda su longitud.

─ El perfil en C del mando desplazable discurre paralelo al raíl perfilado para HB en toda la longitud o sólo entre las dos suspensiones.

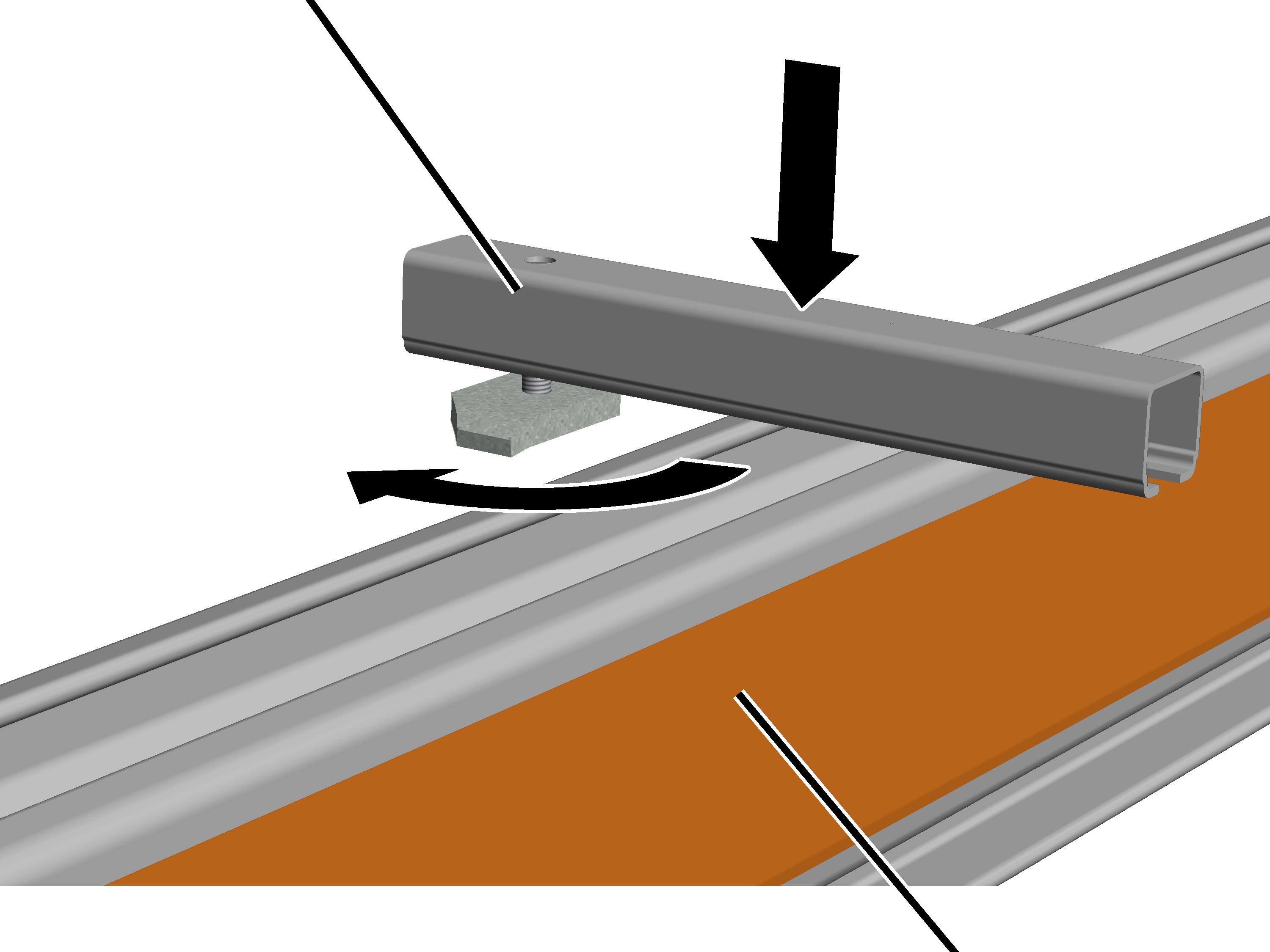

Girar la tuerca con cabeza en posición longitudinal y colocar la consola de fijación desde arriba sobre la cabeza del perfil.

● La tuerca con cabeza entra en la cabeza del perfil.

Apretar el tornillo cilíndrico. 25 Nm

● La tuerca con cabeza gira al apretarse en dirección transversal y se clava en la cabeza del perfil.

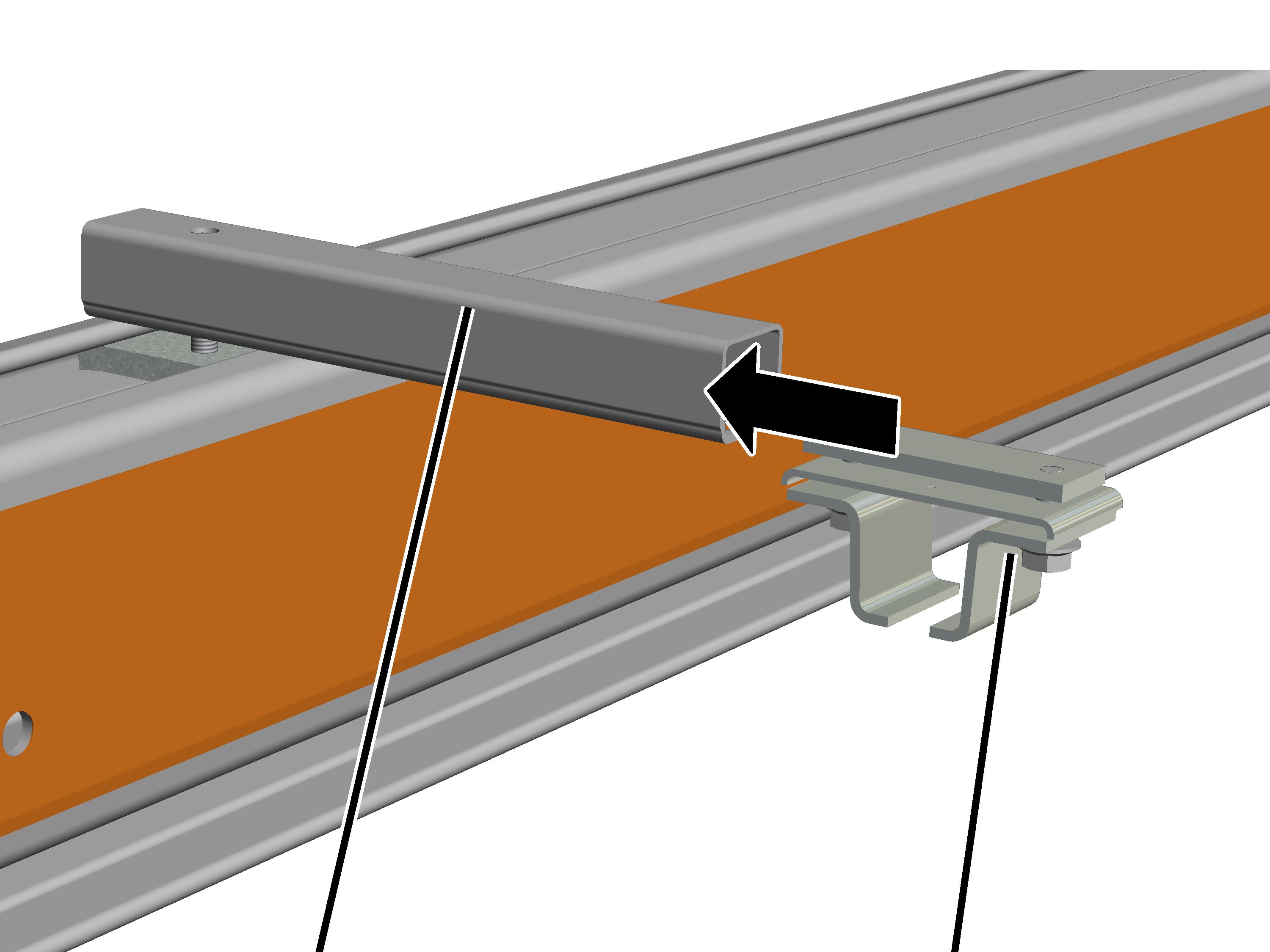

Consola de fijación	Soporte de raíl

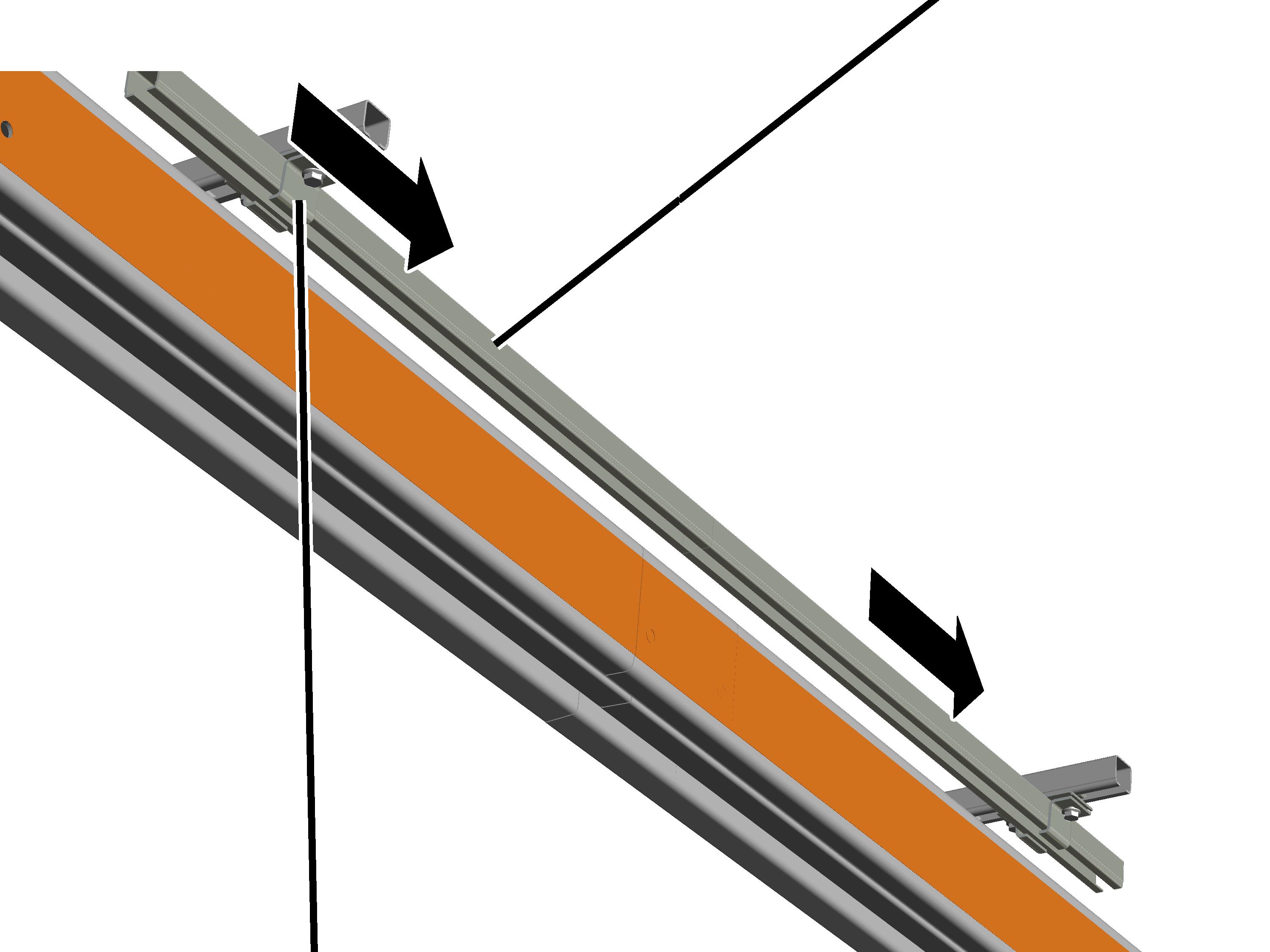

Insertar los soportes de raíl en la consola de fijación.

Empujar el soporte de raíl hasta el punto en que, desde la cabeza del perfil (centro) hasta el soporte de raíl (centro), se mantenga una distancia de 130 mm.
