Nur bei Katzrahmen mit normaler Bauhöhe
Die beiden HB-Profilschienen werden mit zwei Spurverbänden gegeneinander stabilisiert.
|
|
Die Bilder zeigen die Montage eines Spurverbandes für eine Spurweite von 700 mm. Die Montage bei einer Spurweite von 850 mm unterscheidet sich nicht davon. |
Spurverband montieren

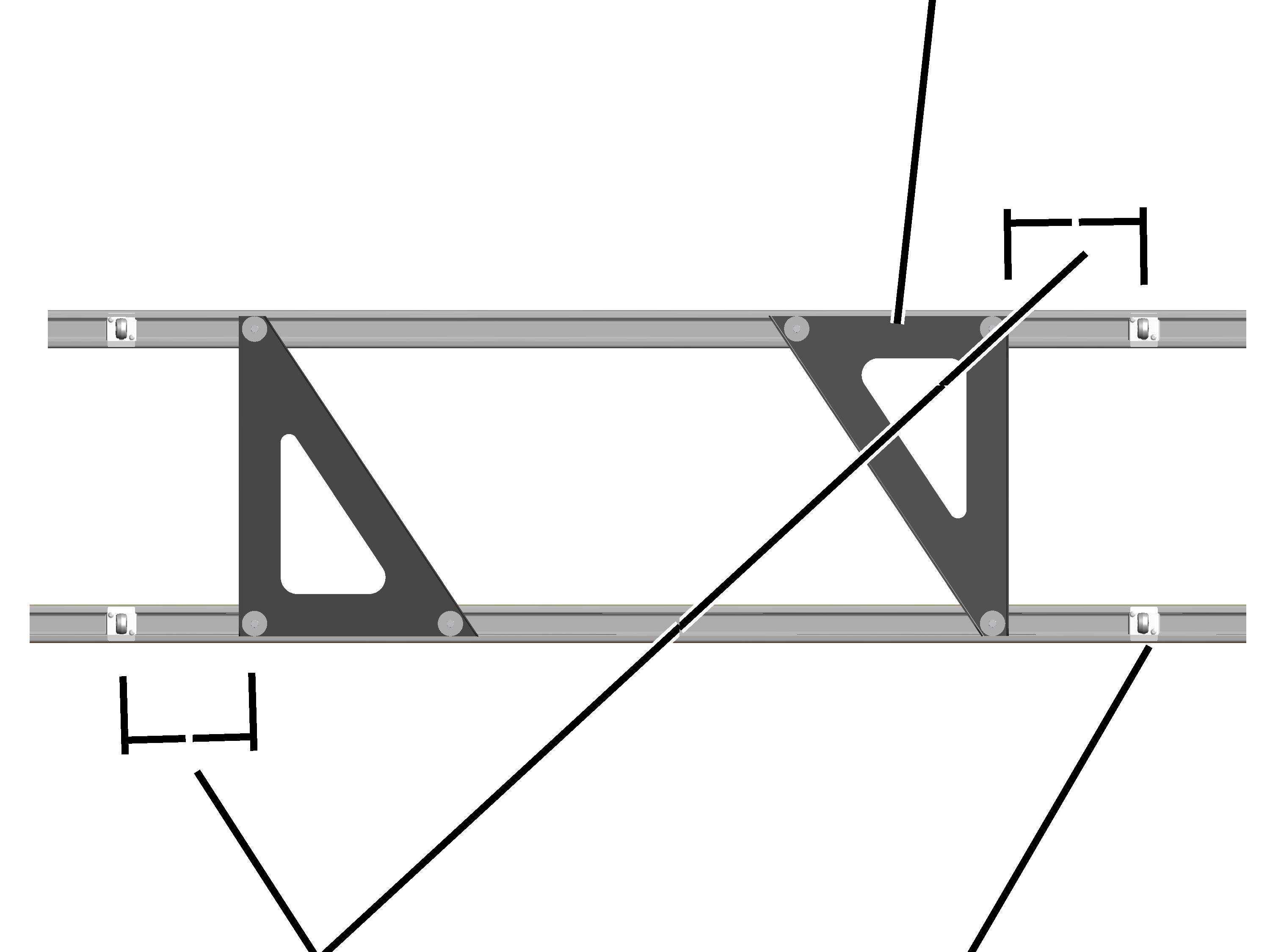

Links und rechts am Ende der HB-Profilschienen:
|
|
Spurverband |
|
| |
|
Abstand 220 mm |
Kranträgeraufhängung |
Spurverband so drehen wie
auf dem Bild zu sehen.
Spurverband auf der
Innenseite der Kranträgeraufhängungen (oder Profilanbindungen) auf den
Profilkopf legen.
Spurverband so schieben,
dass er einen Abstand von 220 mm zur Kranträgeraufhängung (oder
Profilanbindung) hat.
|
Spurverband |
Kopfmutter |
|
| |
Die
Kopfmutter in Längsrichtung drehen und von oben in den Profilkopf
stecken.
● Die Kopfmutter ragt in den Profilkopf hinein.
Sechskantschrauben M10x70
festschrauben. 35 Nm.
● Die Kopfmutter dreht sich beim Festschrauben in Querrichtung und klemmt sich im Profilkopf fest.
