Nur bei aufgebocktem Katzrahmen
Die beiden HB-Profilschienen des Zweiträgerkrans ZHB werden mit zwei Spurportalen gegeneinander stabilisiert.
Spurportal montieren
Links und rechts am Ende der HB-Profilschiene:
|

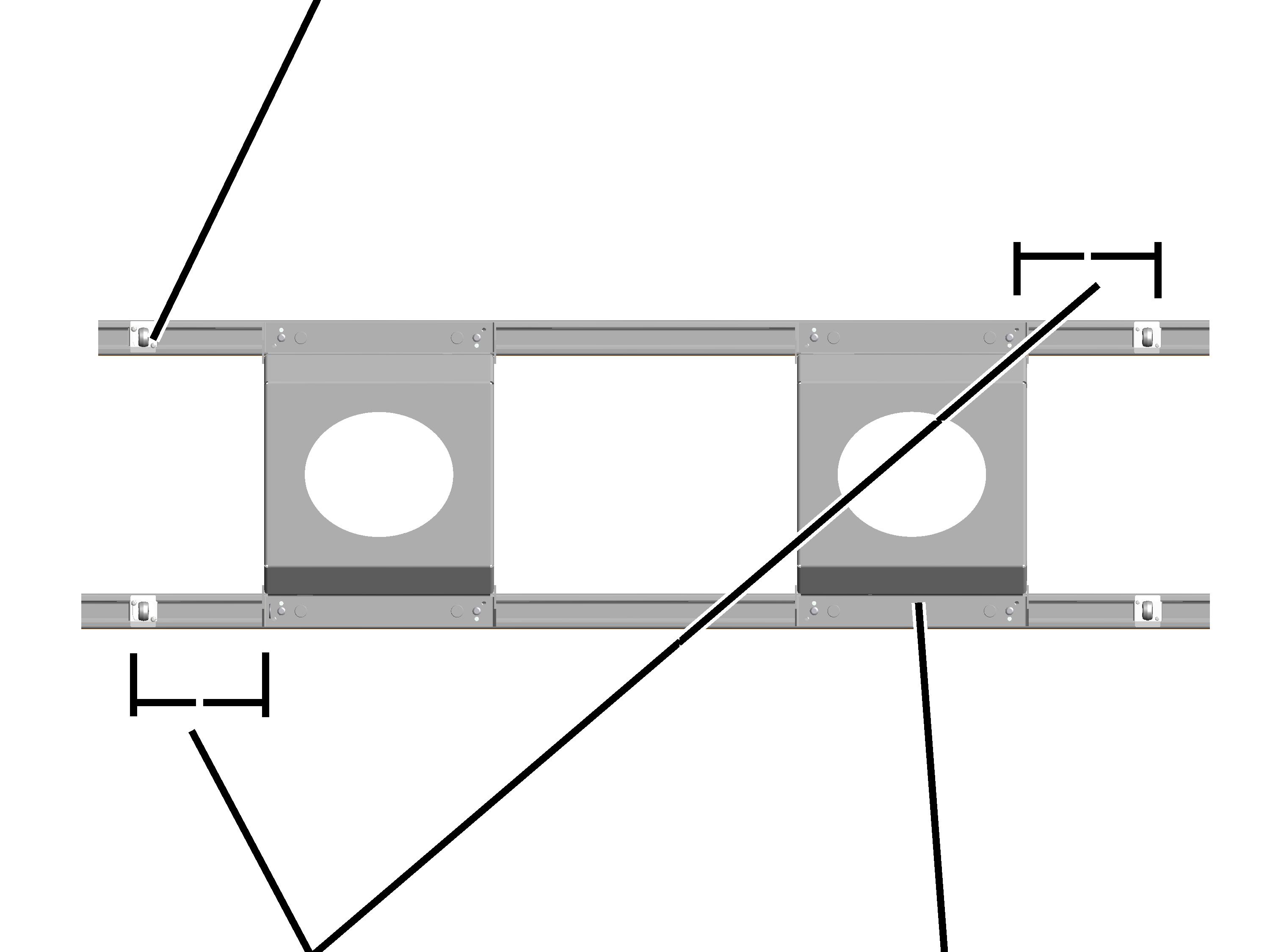

Kranträgeraufhängung |
|
|
| |
|
Abstand 220 mm |
Spurportal |
Spurportal auf der
Innenseite der Kranträgeraufhängungen (oder Profilanbindungen) auf den
Profilkopf legen.
Spurportal so schieben,
dass es einen Abstand von 220 mm zur Kranträgeraufhängung (oder
Profilanbindung) hat.
|
|

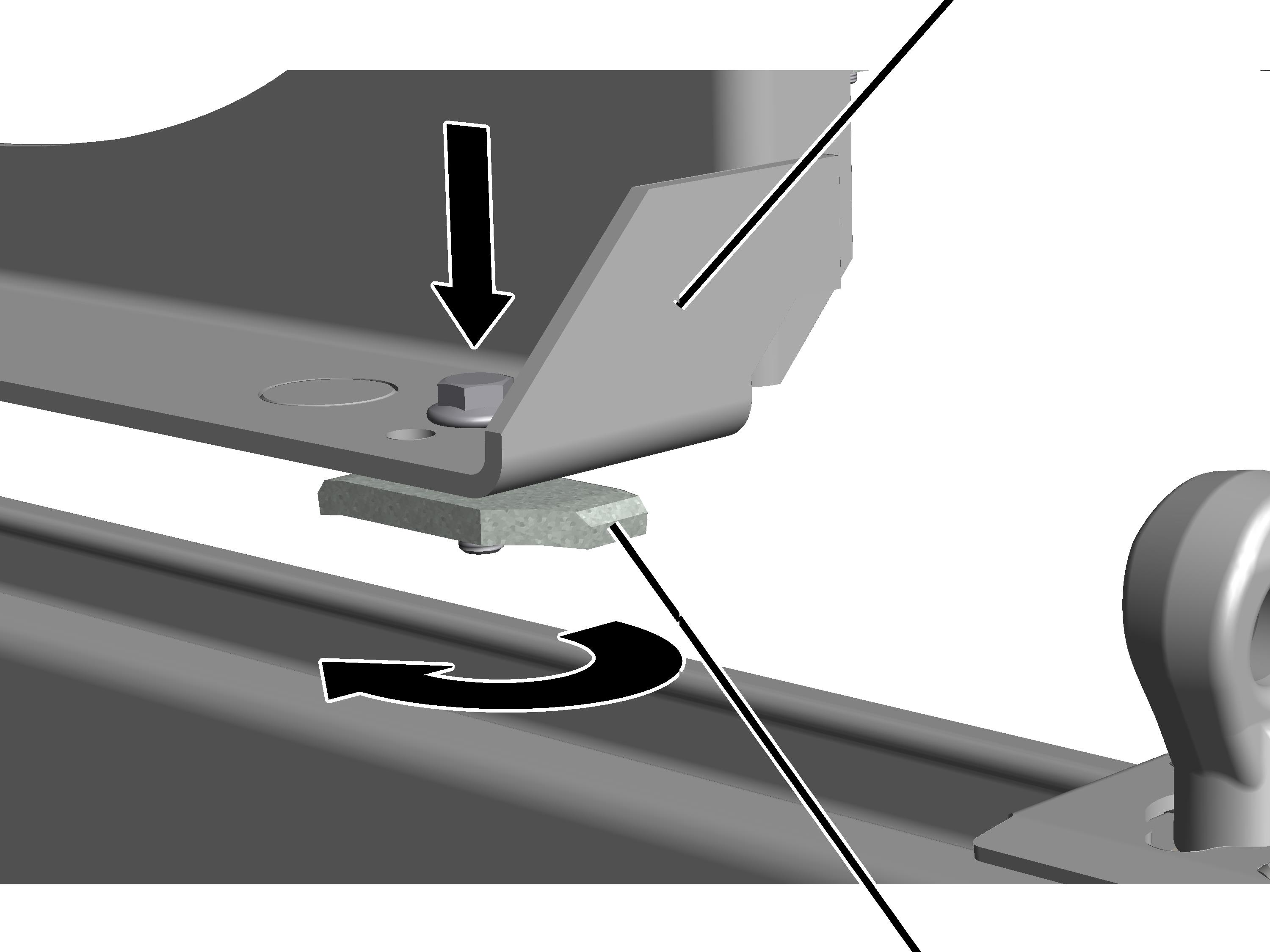

Spurportal |
|
| |
|
|
Kopfmutter |
Die Kopfmutter in
Längsrichtung drehen und von oben in den Profilkopf stecken.
● Die Kopfmutter ragt in den Profilkopf hinein.
Sechskantschrauben M10x70
festschrauben. 35 Nm.
● Die Kopfmutter dreht sich beim Festschrauben in Querrichtung und klemmt sich im Profilkopf fest.
