Die Stromzuführung besteht aus einer Flachleitung, die an Leitungswagen in einer Laufschiene befestigt ist. Diese Leitungswagen werden von der Katze mitgezogen.

Der Laufschienenverband für die Stromzuführung wurde bereits montiert. Siehe Laufschienen montieren.

Die Leitung der Stromzuführung ist mit den Leitungswagen und Steckern vorkonfektioniert.

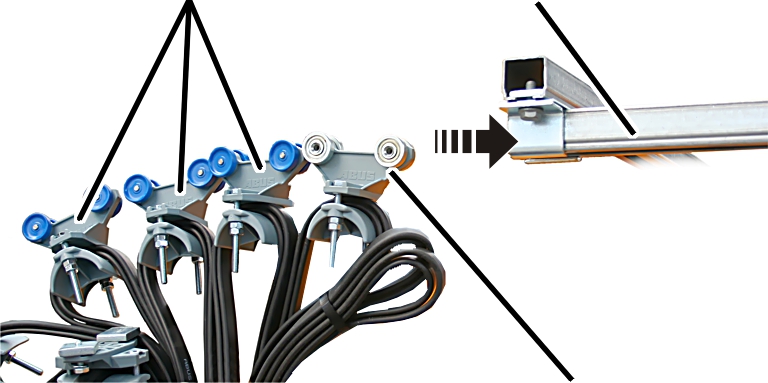

    Als erstes den Leitungswagen mit Metallrollen in die Laufschiene schieben.

    Anschließend die Leitungswagen mit Kunststoffrollen in der richtigen Reihenfolge in die Laufschiene schieben.

    Zuletzt die Endklemme in die Laufschiene schieben.

    Endklemme so weit schieben, dass bis zum Ende der Laufschiene noch etwa 50 mm Abstand bleiben.

    Endklemme festschrauben. 36 Nm.

Am Fahrwerk:

    Mitnehmerwelle in das Fahrwerk schieben.

Ob die äußere Bohrung nach oben oder unten zeigt, ist egal.

Die Mitnehmerwelle kann auch in Bohrungen montiert werden, an denen bereits andere Anbauteile (z.B. Distanzierung oder Fahrantrieb HBF) montiert sind. In diesem Fall ggf. schon montierte Bolzen entfernen und das Anbauteil mit der Mitnehmerwelle montieren.

●   Die Mitnehmerwelle wird durch eine Nase am Fahrwerk fixiert und kann sich nicht verdrehen.

    SL-Sicherung aufstecken.

    Befestigungsplatte an der Außenseite an die Mitnehmerwelle halten.

    Befestigungsplatte mit Rippschrauben M6x45 und M8x45, Unterlegscheiben und Rippmuttern M6 und M8 festschrauben.

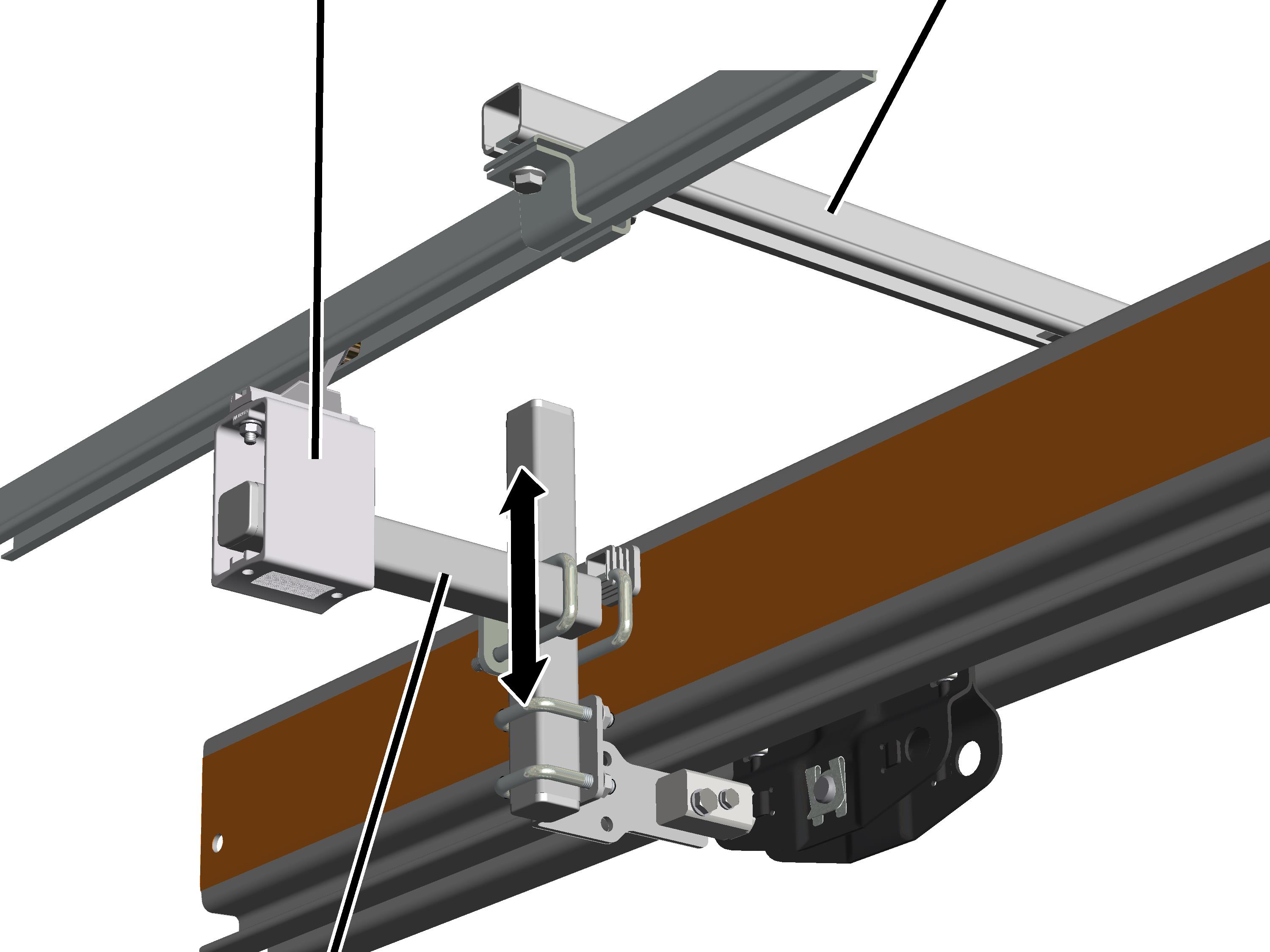

    Senkrechtes Quadratrohr an den Befestigungsplatte halten.

    Senkrechtes Quadratrohr mit Gewindebügel (2x) und Rippmuttern M8 (4x) anschrauben.

Bauteile noch nicht festschrauben, damit später die Position noch verändert werden kann.

    Waagerechtes Quadratrohr an das senkrechte Quadratrohr halten und mit Rohrschelle anschrauben.

Bauteile noch nicht festschrauben, damit später die Position noch verändert werden kann.
