Laufschienen montieren

Nur bei Stromzuführung mittels Schleppleitung im Laufschienenverband
und bei verfahrbarer Steuerung



Nun wird der Laufschienenverband für die Schleppleitung und/oder für die verfahrbare Steuerung montiert.

Der Laufschienenverband ist nur nötig, wenn die Stromzuführung mittels Schleppleitung im Leitungswagen an einer Laufschiene vorgesehen ist oder wenn eine verfahrbare Steuerung vorgesehen ist.

	Die Bilder zeigen die Montage eines Laufschienenverbands an einer HB-Profilschiene aus Stahl der Baugröße HB150S. Die Montage an größeren oder kleineren HB-Profilschienen unterscheidet sich nicht wesentlich davon.
	Die Bilder zeigen die Montage einer Laufschiene für die Stromzuführung. Die Montage einer Laufschiene für die verfahrbare Steuerung unterscheidet sich nicht davon.
	Auf welcher Seite die Laufschiene montiert wird, ist in den Planungsunterlagen angegeben.



Wenn die Stromzuführung mittels Laufschiene und zudem auch eine verfahrbare Steuerung montiert wird, haben die Stromzuführung und die verfahrbare Steuerung grundsätzlich jeweils eigene Laufschienen mit eigenen Befestigungskonsolen.

Wenn eine Laufschiene für eine verfahrbare Steuerung zusammen mit einer Schleifleitung VKL an derselben Außenseite montiert wird, wird die Laufschiene für die verfahrbare Steuerung mit den Befestigungskonsolen über die Schleifleitung VKL hinweg montiert.

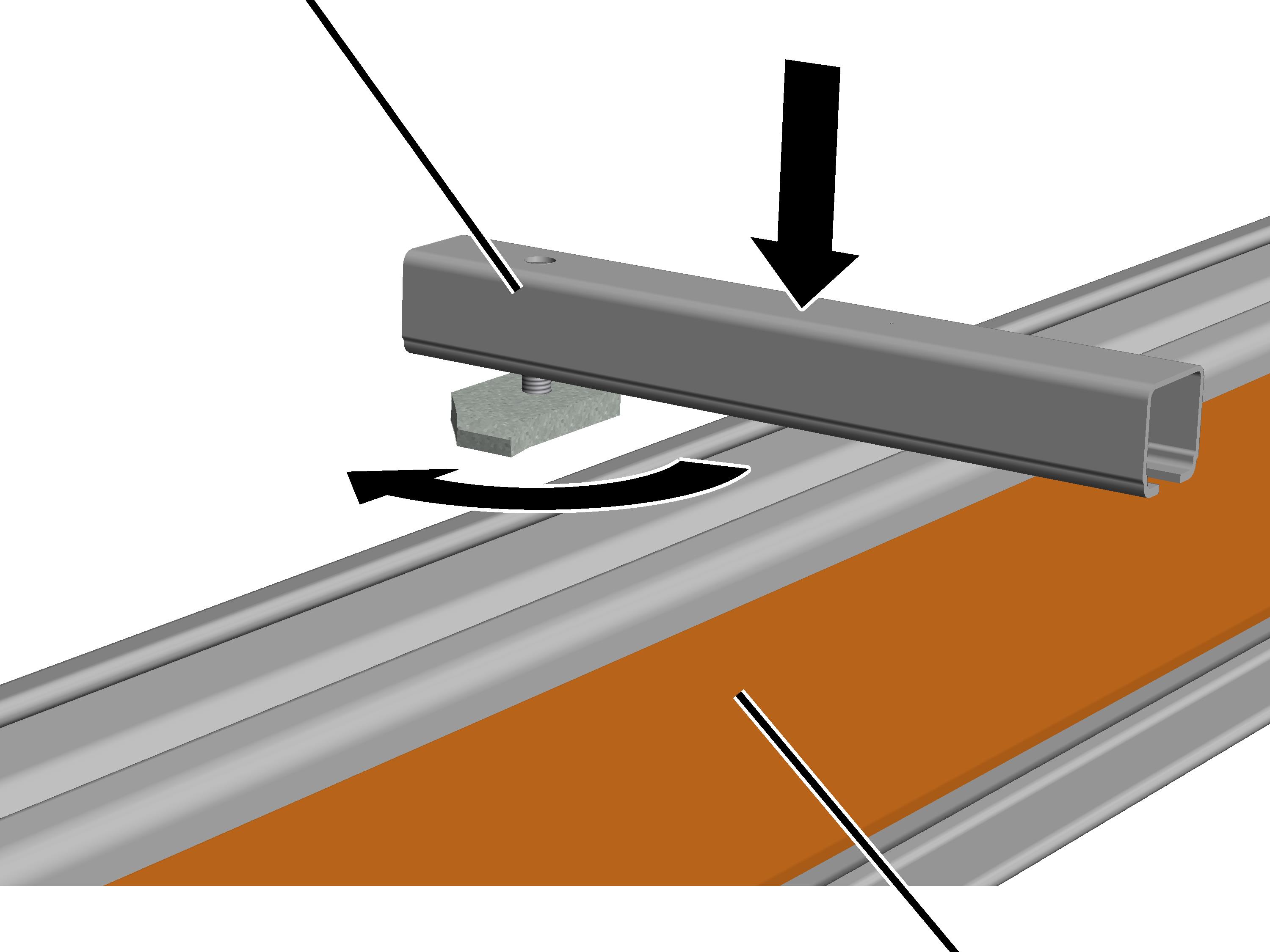

Befestigungskonsole
	HB-Profilschiene

    Die Positionen und Abstände der Befestigungskonsolen aus dem Lageplan ablesen.

─     Die Laufschiene der Stromzuführung läuft parallel zur HB-Profilschiene über die gesamte Länge.

─     Die Laufschiene der verfahrbaren Steuerung läuft parallel zur HB-Profilschiene über die gesamte Länge oder läuft nur zwischen den beiden Aufhängungen.

    Die Kopfmutter in Längsrichtung drehen und die Befestigungskonsole von oben auf den Profilkopf legen.

●   Die Kopfmutter ragt in den Profilkopf hinein.

    Zylinderschraube festschrauben. 25 Nm.

●   Die Kopfmutter dreht sich beim Festschrauben in Querrichtung und klemmt sich im Profilkopf fest.

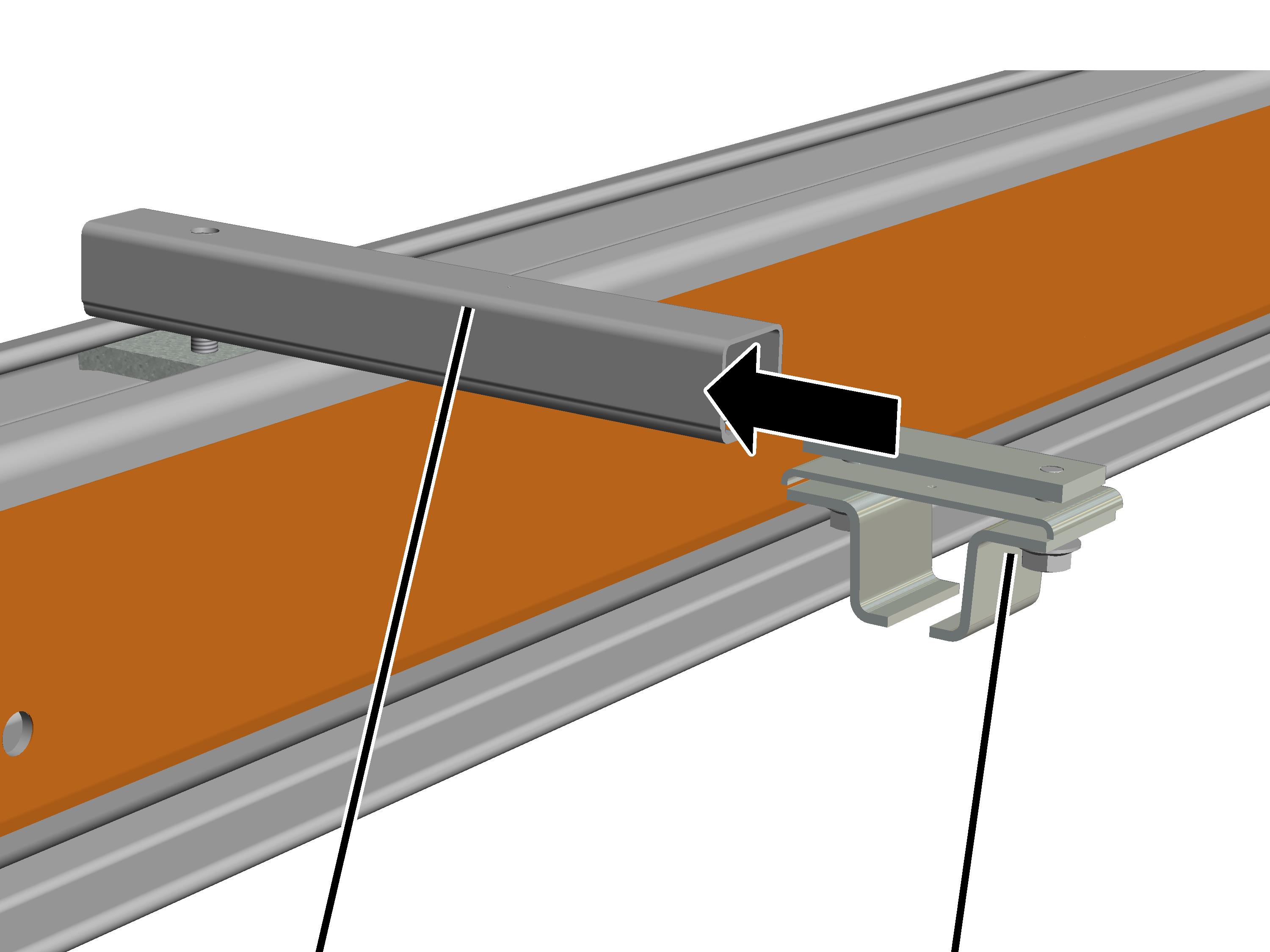

Befestigungskonsole	Schienenhalter

    Schienenhalter in die Befestigungskonsole einschieben.

    Schienenhalter so weit schieben, vom Profilkopf (Mitte) bis zum Schienenhalter (Mitte) 130 mm Abstand eingehalten werden.





	Laufschiene
Schienenhalter

    Laufschienen in die Schienenhalter einschieben.

    Alle Schienenhalter handfest anschrauben.





Zwei Laufschienen miteinander verbinden:

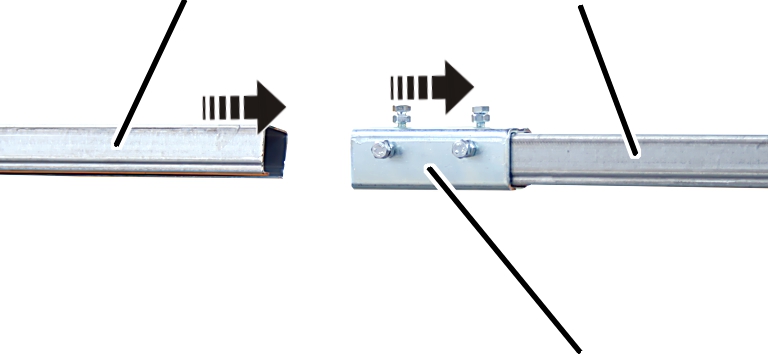

Laufschiene	Laufschiene
	Schienenverbinder

    Schienenverbinder auf die Laufschiene schieben.

    Zweite Laufschiene in den Schienenverbinder stecken.

    Sechskantschrauben M6x12 an allen drei Seiten so festschrauben, dass der Versatz der Laufschienen im Inneren möglichst gering ist.

Je geringer der Versatz der Laufschienen ist, desto besser ist das Fahrverhalten.

    Sechskantmuttern M10 handfest festschrauben.





Am Ende der Laufschiene:

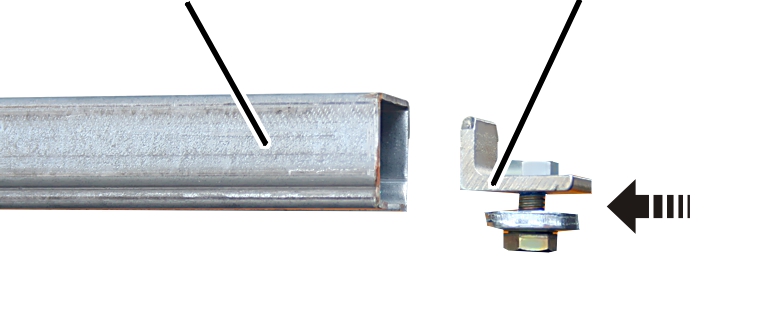

Laufschiene	Endanschlag

    Endanschlag in die Laufschiene schieben.

    Endanschlag mit Sechskantschraube M8x20 handfest anschrauben.
