Katzstromzuführung montieren: Übersicht

Nun wird die Stromzuführung an die HB-Profilschiene montiert.

Planungsunterlagen

Wo und an welcher Seite die Stromzuführung vorgesehen ist, ist in den Planungsunterlagen angegeben.

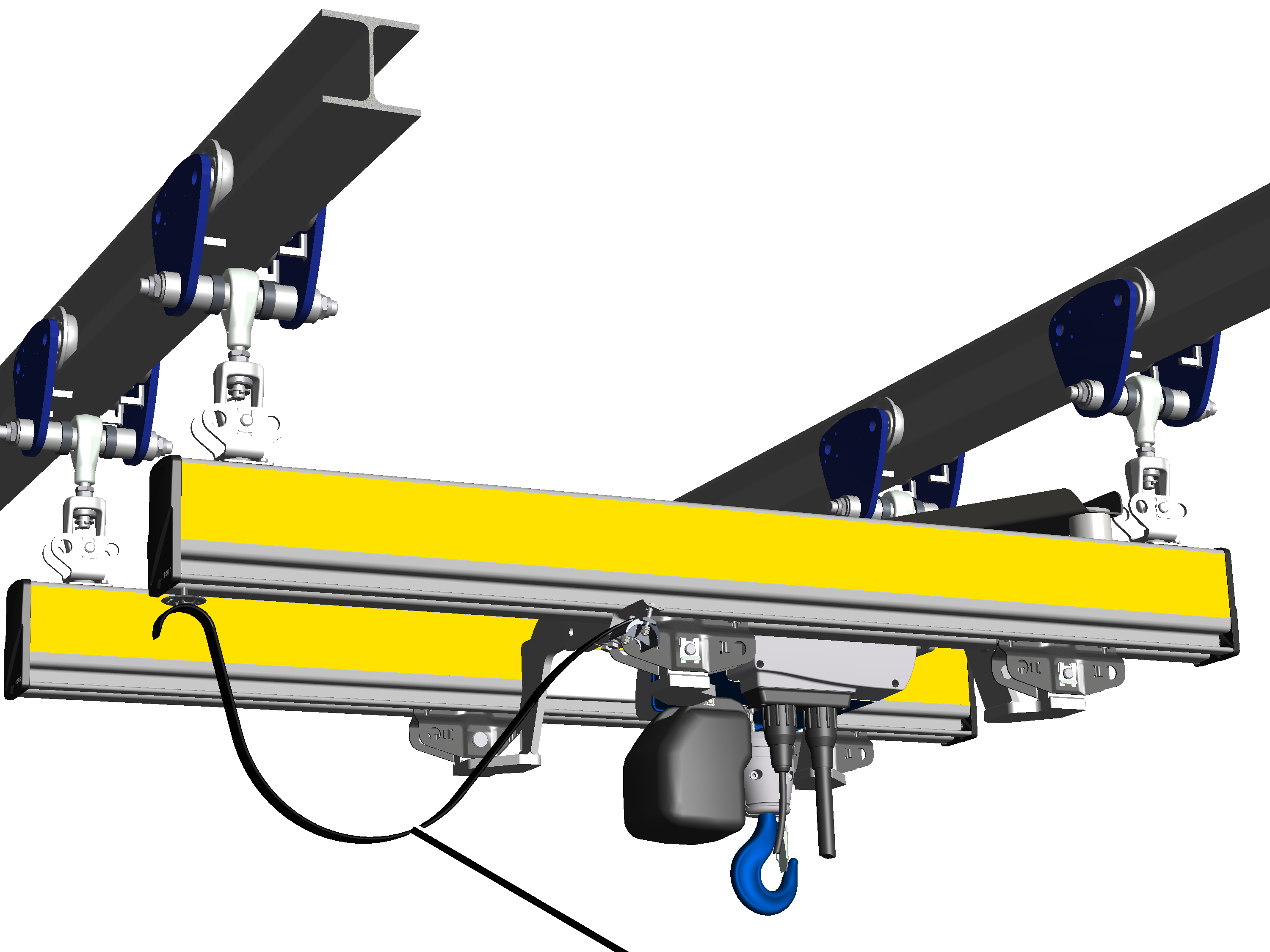

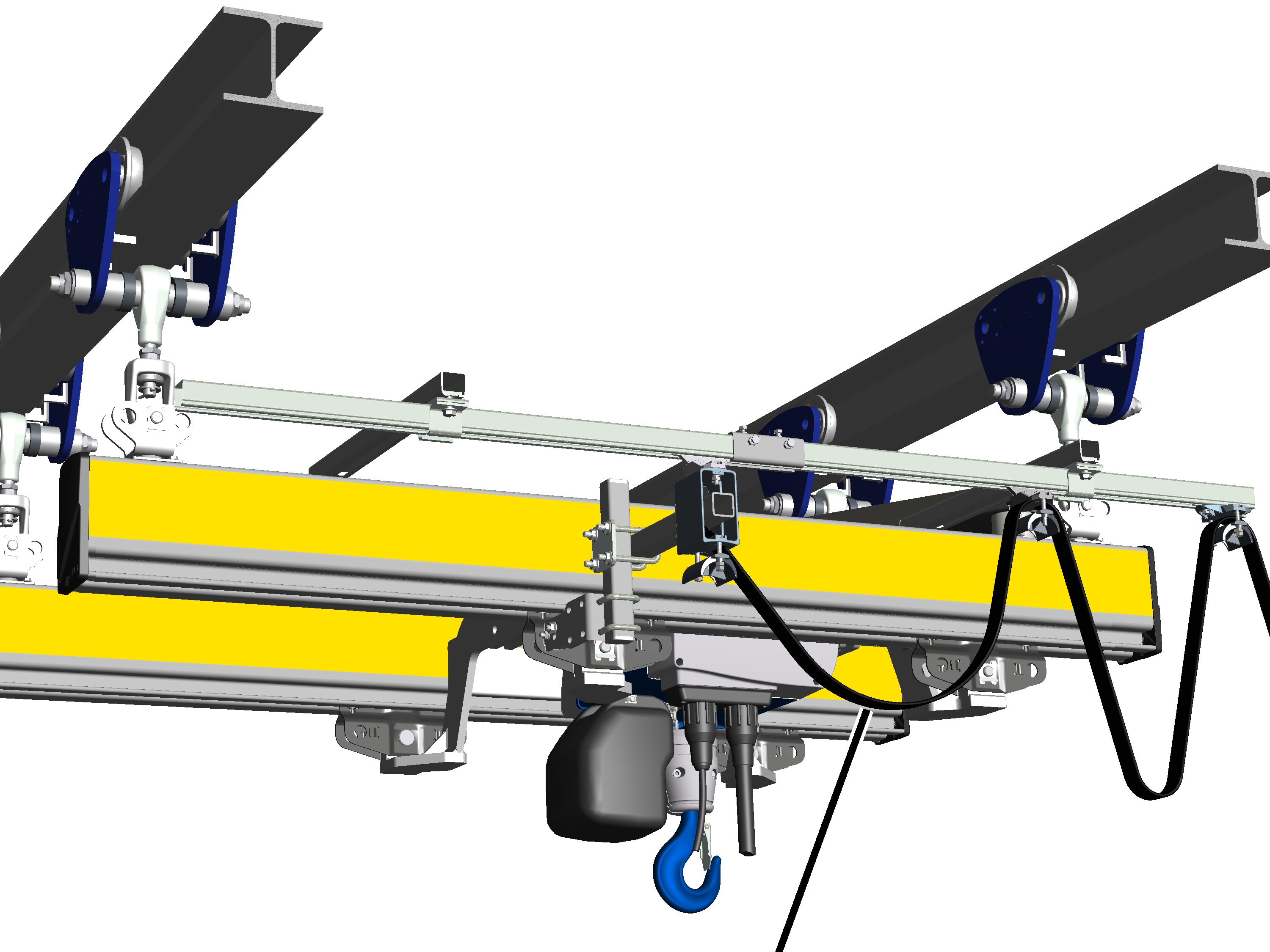

Katzstromzuführung am HB-Kran ZHB-I als Schleppleitung	Katzstromzuführung am HB-Kran ZHB-I als Schleppleitung im Laufschienenverband

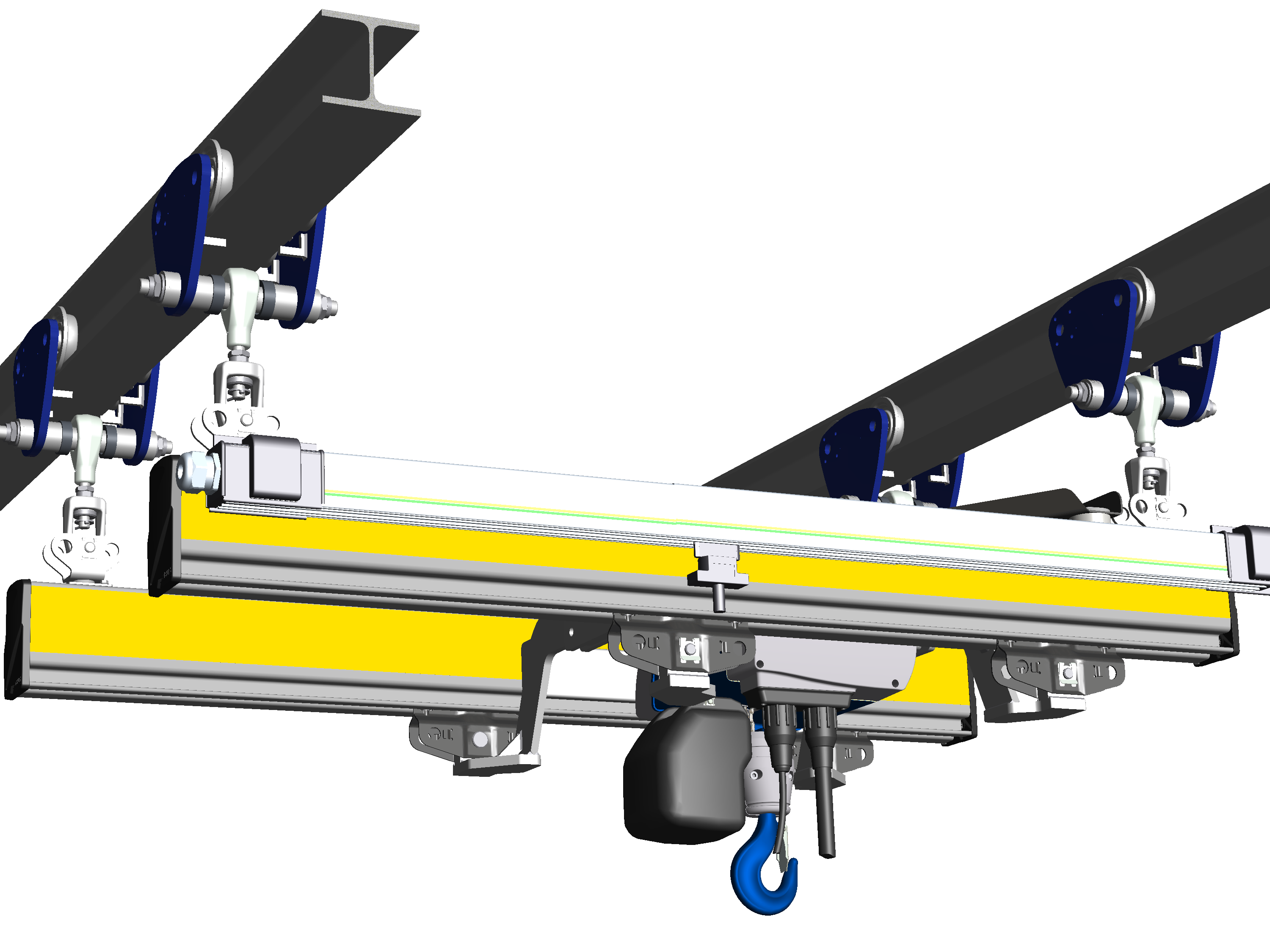

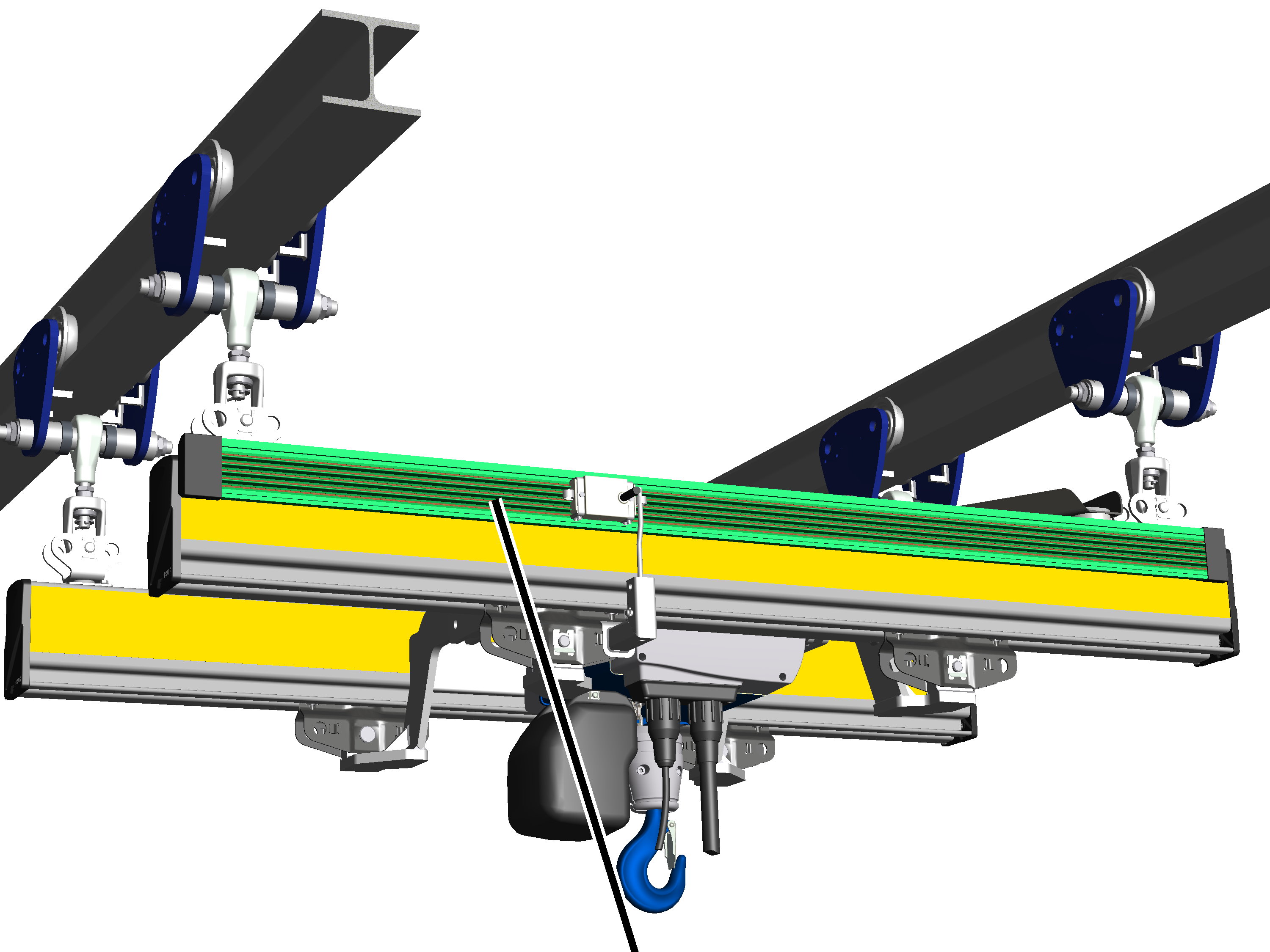

Katzstromzuführung am HB-Kran ZHB-I als Schleifleitung VKL	Katzstromzuführung am HB-Kran ZHB-I als Schleifleitung KBH

Die Stromzuführung ist in vier Varianten möglich:

─ Schleppleitung in HB-Profilschiene: Die Stromzuführung besteht aus einer Flachleitung, die an Kabelgleitern befestigt ist. Diese Kabelgleiter laufen in der HB-Profilschiene mit und werden von der Katze mitgezogen. Alternativ zu den Kabelgleitern ist auch eine Schleppleitung mit Leitungswagen möglich.

Siehe Katzstromzuführung: Schleppleitung montieren.

─ Schleppleitung in Leitungswagen im Laufschienenverband: Die Stromzuführung besteht aus einer Flachleitung, die an Leitungswagen in einer Laufschiene befestigt ist. Diese Leitungswagen werden von der Katze mitgezogen.

Siehe Katzstromzuführung: Schleppleitung im Laufschienenverband montieren.

─ Schleifleitung VKL: Die Stromzuführung besteht aus einer Schleifleitung, die an der HB-Profilschiene montiert ist. In der Schleifleitung verfährt ein Stromabnehmer, der von der Katze mitgezogen wird.

Siehe Katzstromzuführung: Schleifleitung VKL montieren.

─ Schleifleitung KBH: Die Stromzuführung besteht aus einer Schleifleitung, die an der HB-Profilschiene montiert ist. In der Schleifleitung verfährt ein Stromabnehmer, der von der Katze mitgezogen wird.

Siehe Katzstromzuführung: Schleifleitung KBH montieren.
