Nur bei Baugröße 200 bis 420
|
|

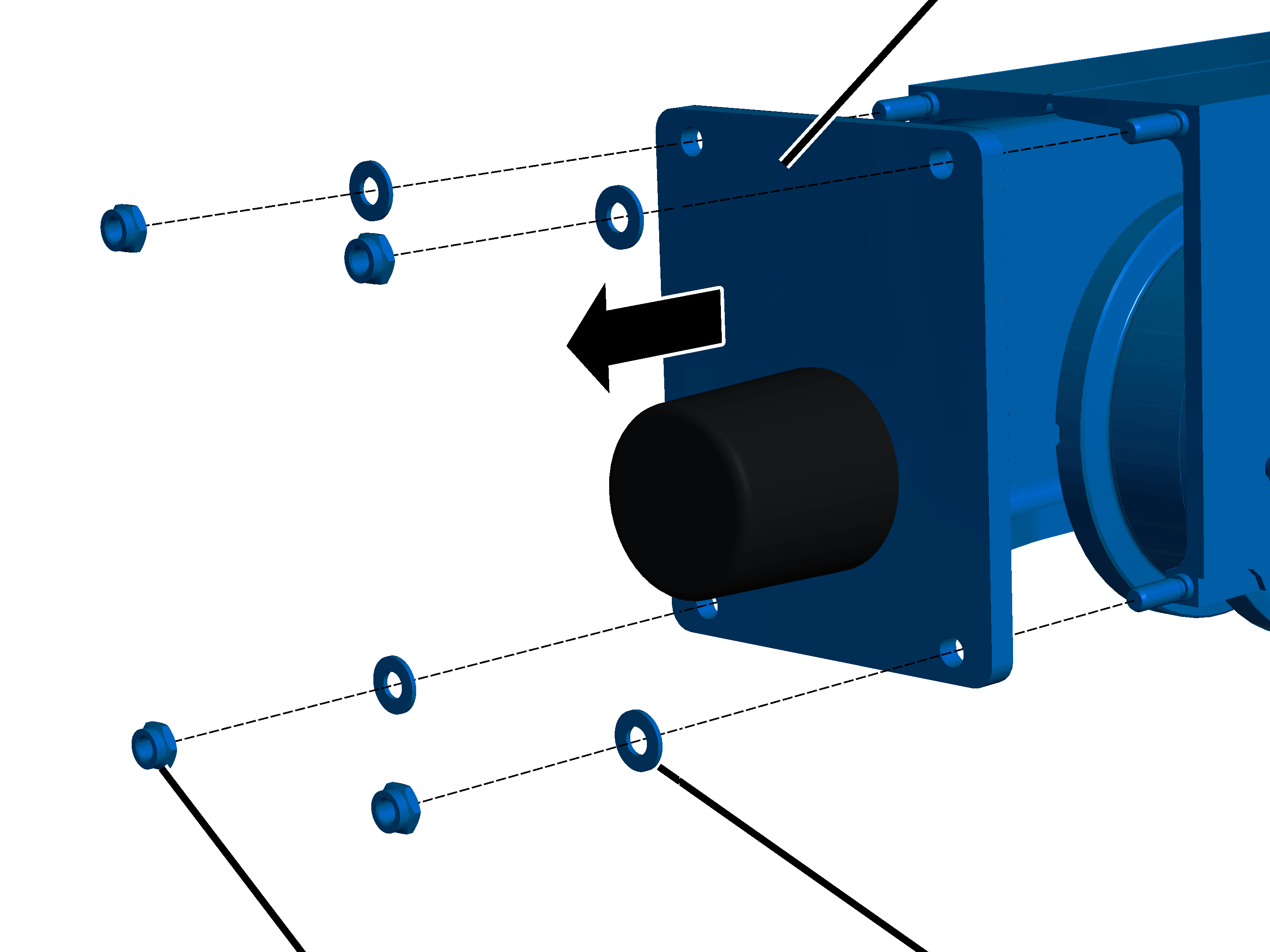

Pufferplatte |
|
| |
|
Selbstsichernde Mutter |
Kunststoffscheibe |
Selbstsichernde Muttern (4x)
abschrauben.
Kunststoffscheiben (4x) abnehmen.
Pufferplatte abnehmen.
Im laufenden Betrieb werden die Laufflächen der Laufräder abgenutzt. Dadurch verringert sich der Durchmesser der Laufräder.
|
|
Pufferplatte |
|
| |
|
Selbstsichernde Mutter |
Kunststoffscheibe |
Selbstsichernde Muttern (4x)
abschrauben.
Kunststoffscheiben (4x) abnehmen.
Pufferplatte abnehmen.
|

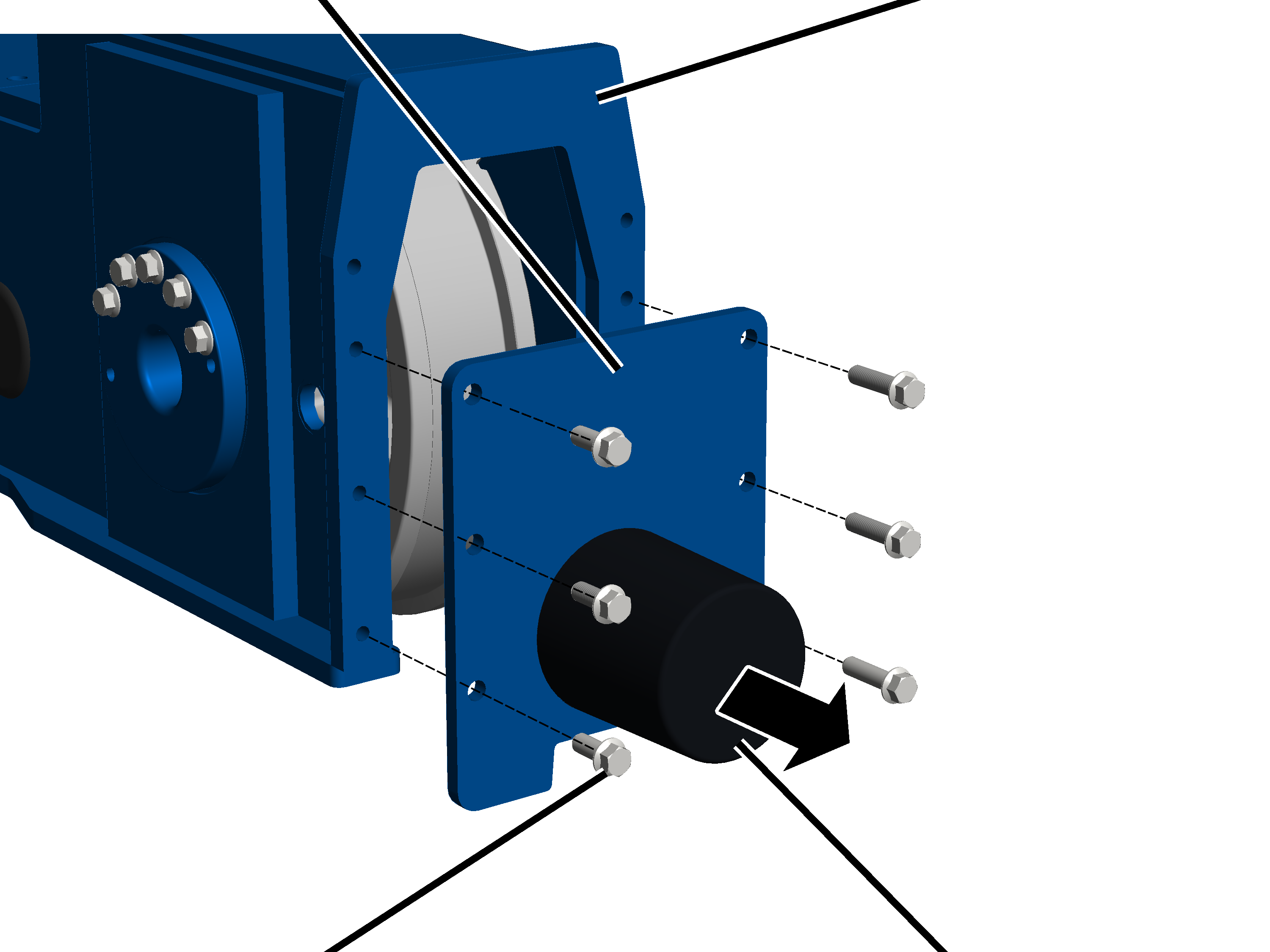

Pufferplatte |
Anschraubplatte |
|
| |
|
Rippschraube M16x60 |
Sicherheitspuffer |
Rippschrauben M16x60 (6x) lösen und Pufferplatte von der
Anschraubplatte abnehmen.
|
|

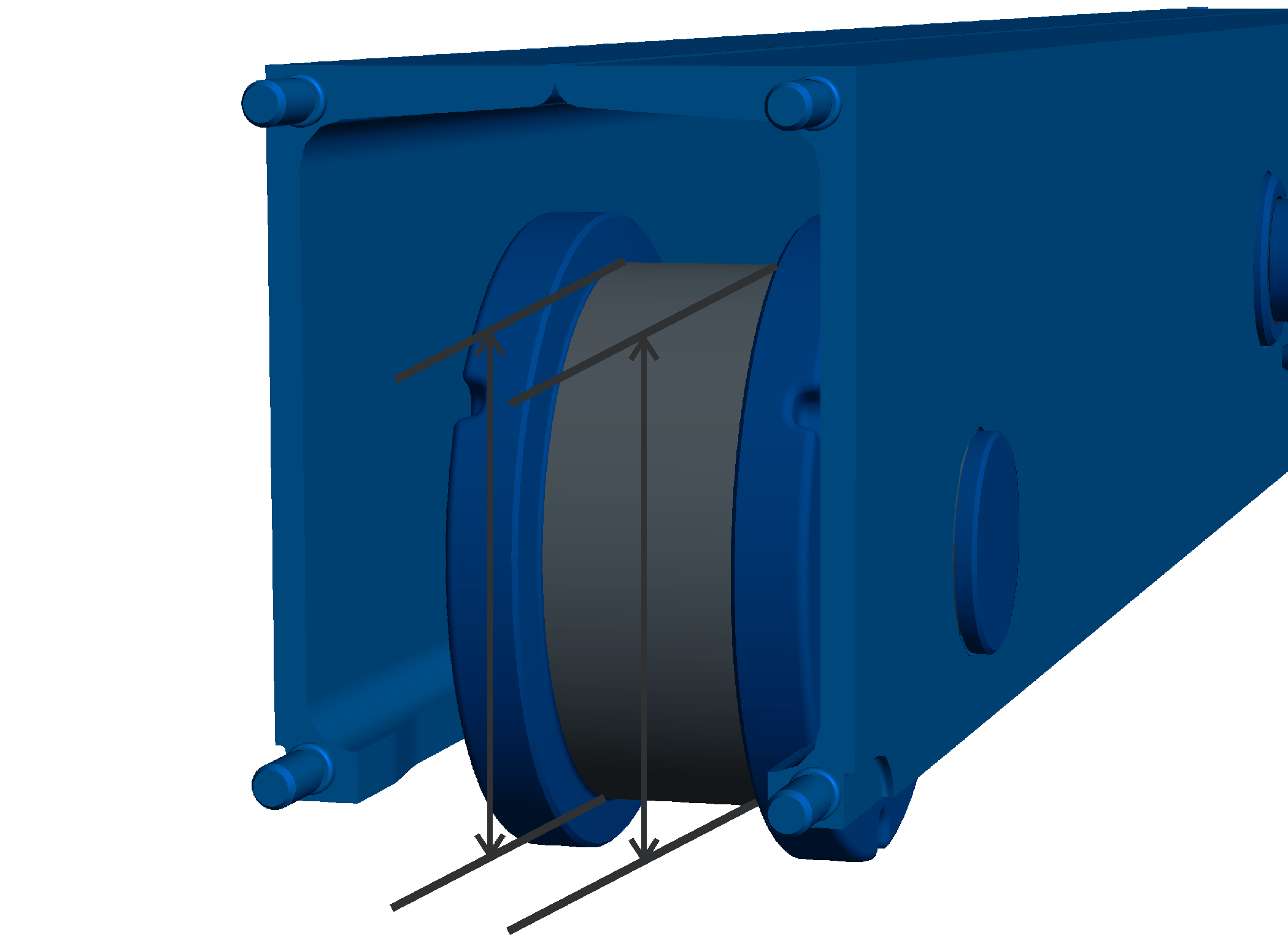

Den Durchmesser des Laufrads an mehreren
Stellen über die Breite des Laufrades
messen.
Der Durchmesser darf nicht kleiner sein
als in der Tabelle angegeben.
Ist der Durchmesser kleiner, muss das Laufrad getauscht werden. Siehe Angetriebenes Laufrad demontieren.
|
Laufrad |
Maximal zulässiger Verschleiß |
Min. Durchmesser |
|
200 |
-4 mm |
196 mm |
|
280 |
-5 mm |
275 mm |
|
350 |
-5 mm |
345 mm |
|
420 |
-5 mm |
415 mm |
|
500 |
-5 mm |
495 mm |
