Angetriebenes Laufrad demontieren

Ist das Laufrad beschädigt oder abgenutzt, muss es durch ein neues Laufrad ersetzt werden.

Seilzug vorbereiten

Arbeitssicherheitsbestimmungen beachten.

Fahrwerksträger am Seilzug in der Nähe des Laufrads von unten entlasten.

Fahrantrieb demontieren

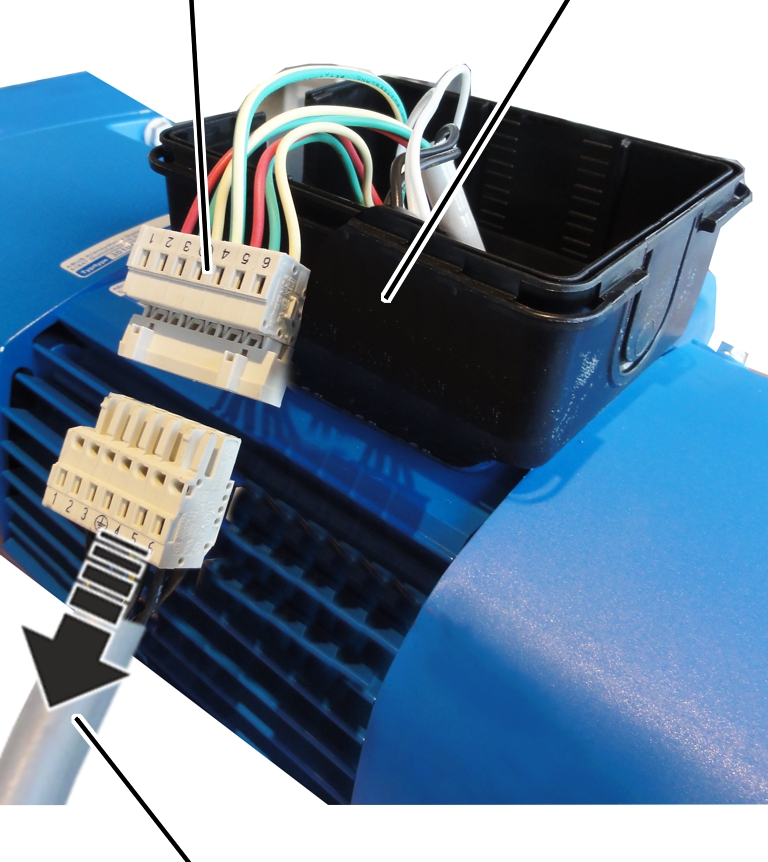

Kupplung		Steckergehäuse

Anschlussleitung

Steckergehäuse am Fahrantrieb öffnen.

Anschlussleitung von der Kupplung abziehen.

Gewicht des Fahrantriebs feststellen. Siehe Produkthandbuch ABUS-Fahrantrieb.

Fahrantrieb so sichern, dass das Gewicht gefahrlos gehalten wird und die Abtriebswelle nicht belastet wird (z. B. in Rundschlinge hängen).

Nur bei Fahrantrieb AZP

Dieser Abschnitt gilt nur, wenn ein Fahrantrieb AZP demontiert werden soll.

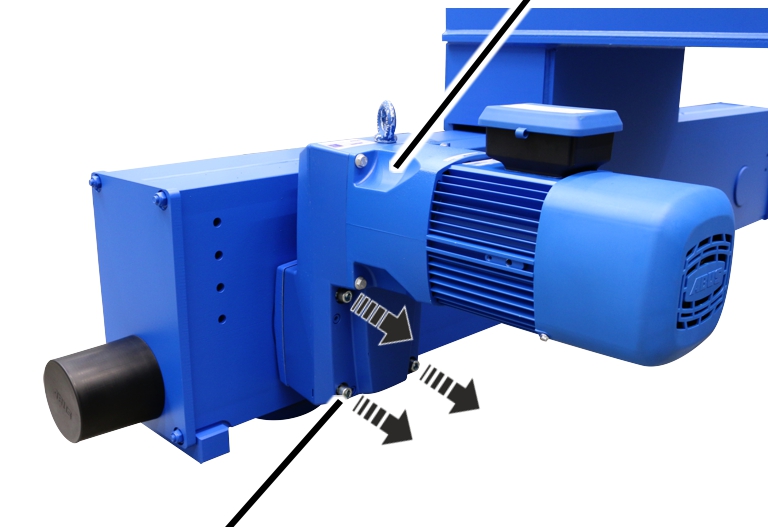

Rippschrauben	Fahrantrieb

Rippschrauben (4x) lösen.

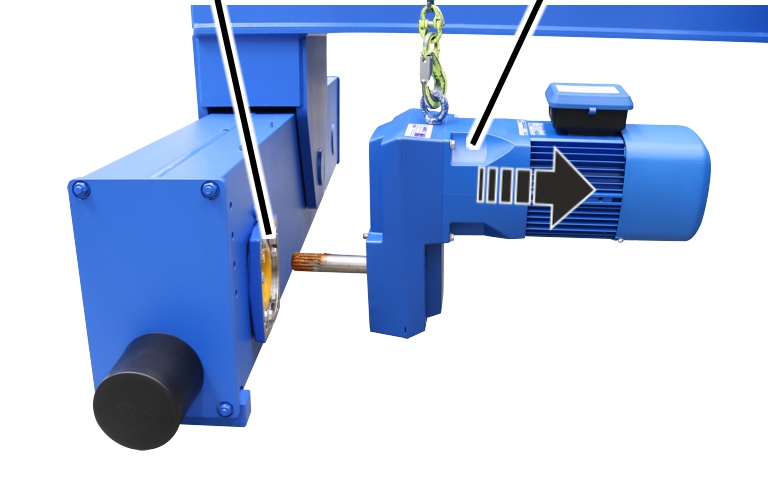

Lagerflansch	Fahrantrieb

Fahrantrieb herausziehen.

Nur bei Fahrantrieb AZF

Dieser Abschnitt gilt nur, wenn ein Fahrantrieb AZF demontiert werden soll.

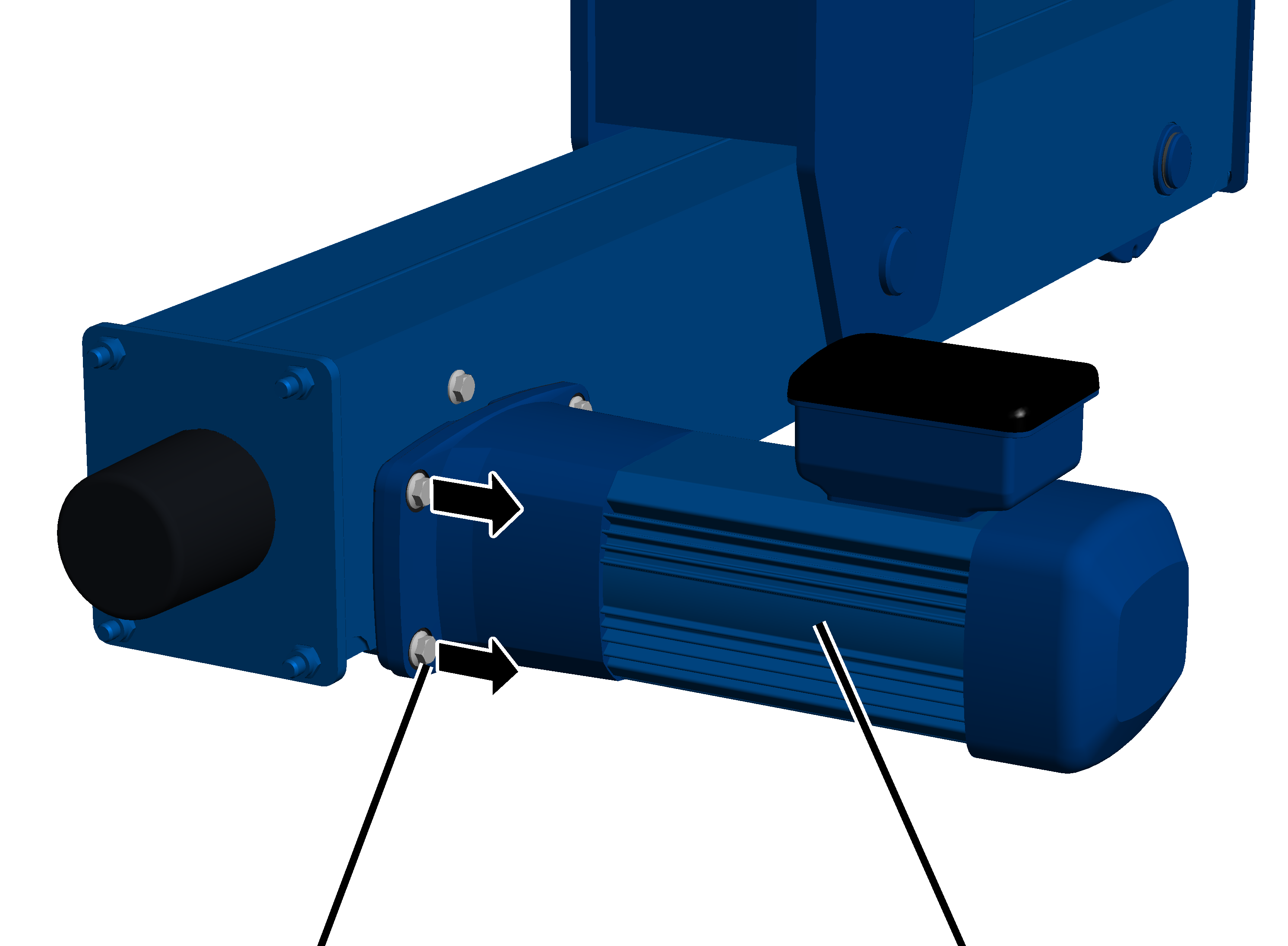

	Fahrantrieb

Zylinderschrauben

Zylinderschrauben (4x) lösen.

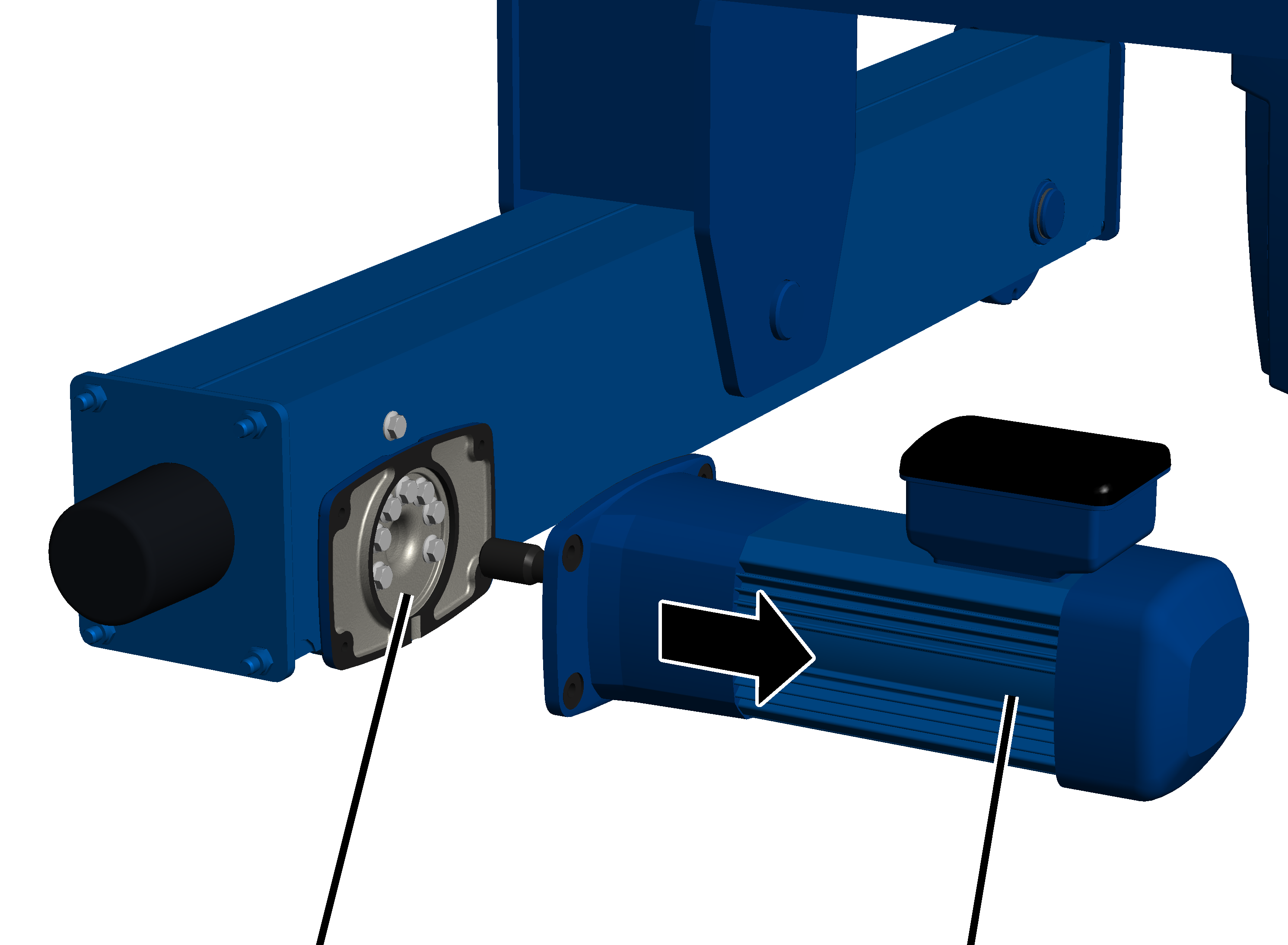

Lagerflansch	Fahrantrieb

Fahrantrieb herausziehen.

Laufrad freilegen

Nur bei Baugröße 200 bis 420

	Pufferplatte

Selbstsichernde Mutter	Kunststoffscheibe

Selbstsichernde Muttern (4x) abschrauben.

Kunststoffscheiben (4x) abnehmen.

Pufferplatte abnehmen.

Nur bei Baugröße 500

Pufferplatte	Anschraubplatte

Rippschraube M16x60	Sicherheitspuffer

Rippschrauben M16x60 (6x) lösen und Pufferplatte von der Anschraubplatte abnehmen.

Nur bei Fahrwerksträger der Baugröße 280, 350 und 420

Bei Fahrwerken der Baugröße 280, 350 und 420 ist in dem Fahrwerksträger ein Klemmstück am angetriebenen Laufrad montiert. Um das Laufrad ausbauen zu können, muss das Klemmstück demontiert werden.

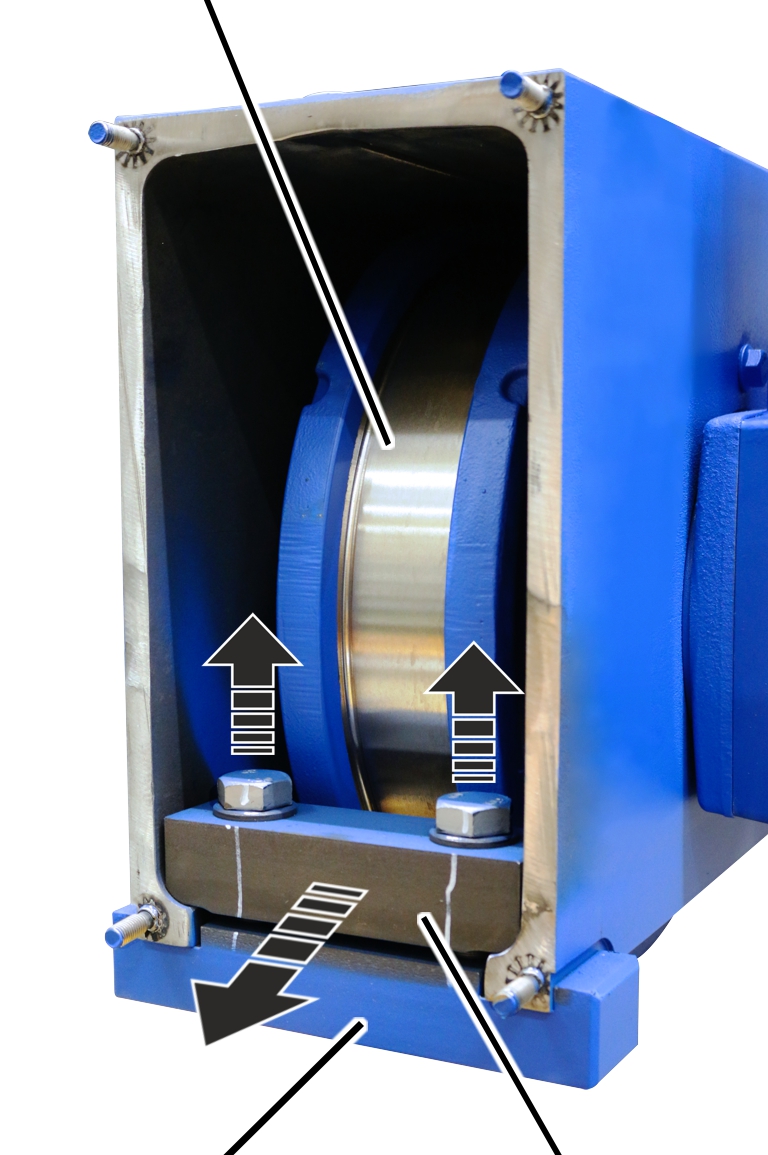

Laufrad

Klemmstück	Halter

Schrauben (2x) lösen.

Halter mit Klemmstück herausnehmen.

Laufrad ausbauen

	Halteschraube

Rippschraube	Lagerflansch

Alle Rippschrauben am Lagerflansch herausschrauben. Die Halteschraube (eine oder mehrere) nicht herausschrauben.

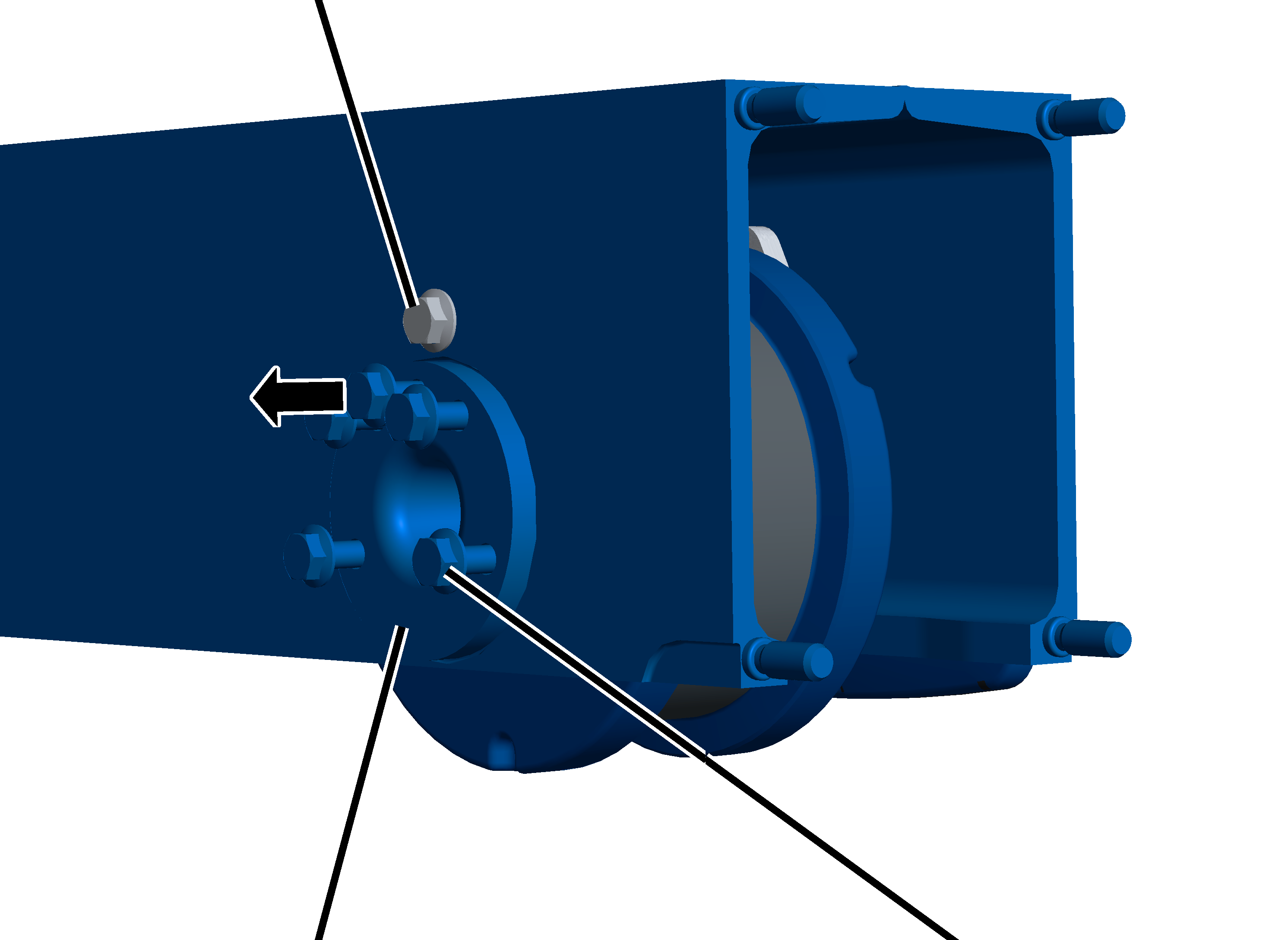

Halteschraube

Lagerbolzen	Rippschraube

Alle Rippschrauben am Lagerbolzen herausschrauben. Die Halteschraube (eine oder mehrere) nicht herausschrauben.

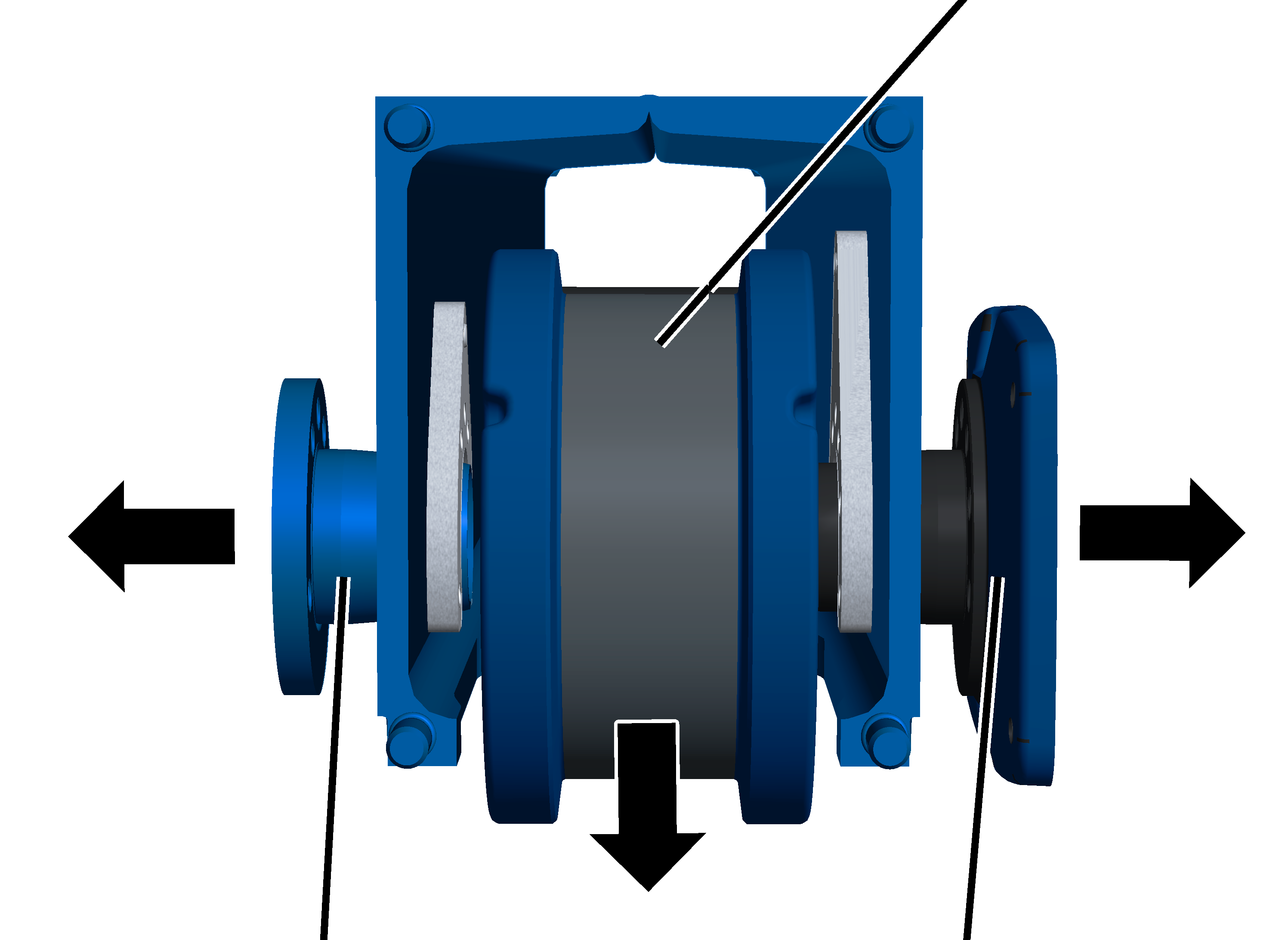

	Laufrad

Lagerbolzen	Lagerflansch

Lagerbolzen, Lagerflansch und Laufrad herausnehmen.

Hinweis

Nur bei Baugröße 420 mit Fahrantrieb 420V: Auf den Lagerflansch ist zusätzlich ein Adapter gesteckt. Er kann bei der Demontage des Laufrades auf dem Lagerflansch bleiben, wenn er nicht einfach abgenommen werden kann.

Tipp:

Um den Lagerflansch leicht aus dem Fahrwerksträger ziehen zu können, zwei oder vier Schrauben in die Ecken des Lagerflansches eindrehen und den Lagerflansch damit vom Fahrwerksträger abdrücken.
