Remplacer le câble



Si le câble est endommagé ou si le nombre de fils cassés est supérieur au nombre autorisé (voir « Contrôle du câble »), il doit être remplacé.

Si le guidage du câble est endommagé (voir « Contrôle du guidage du câble »), il doit être remplacé.

Le câble et le guidage du câble sont des pièces d'usure très sollicitées par la charge. Ces pièces s'usent mutuellement en cours d'utilisation. Il est donc nécessaire de toujours remplacer en même temps le câble et le guidage du câble.

Le câble est un câble de levage spécial à force de rupture très élevée. Il atteint une durée de vie nettement plus longue qu'un câble normal. Pour cette raison, utiliser uniquement des câbles spéciaux ABUS.



Si le coin ou la boîte à coin sont endommagés (voir « Remplacement de la traverse à point fixe avec boîte à coin et coin »), ils doivent être remplacés. Ils sont généralement remplacés lors du remplacement du câble et du guidage du câble.



Ces consignes de sécurité s'appliquent spécialement au changement de câble :

─     Bloquer largement l'accès à la surface de travail en dessous du treuil à câble.

─     Nettoyer le sol de façon à ce qu'il soit propre et rangé.

Cela réduit la souillure du nouveau câble.

─     Plateforme élévatrice à ciseaux disposant d'une surface suffisante à la dépose du moufle inférieur.

Cela est possible uniquement dans le cas d'un mouflage 2/1 et 4/1.

Tenir compte de la capacité de la plateforme élévatrice !

─     S'il n'y a pas de dispositif de déroulement du câble, une surface libre suffisante est nécessaire.

─     À proximité de la plateforme élévatrice et du moufle inférieur, positionner un conteneur pour ferraille ou autre réceptacle similaire pour y mettre l'ancien câble.

─     Si le diamètre du câble dépasse 11 mm, le changement de câble doit être effectué par deux personnes.





Préparer le remplacement du câble

*   Amener le crochet de levage dans la position la plus haute du crochet.

Uniquement pour système électrique 3 ABUS avec ABULiner : amener le crochet de levage en dessous de  la zone de fin de course supérieure.

*   Mesurer et noter la position du crochet de levage.

Cela permet, dans beaucoup de cas, de supprimer le réglage du fin de course de levage après le remplacement du câble.





Uniquement pour ABUControl

Si le treuil à câble est équipé de la commande ABUControl, consulter le manuel du produit « ABUControl » au chapitre « Remplacement du câble » afin de préparer le changement de câble.

La suite du changement de câble est décrite dans ce manuel.









Uniquement pour système électrique 3 ABUS avec commande par contacteurs ou ABULiner

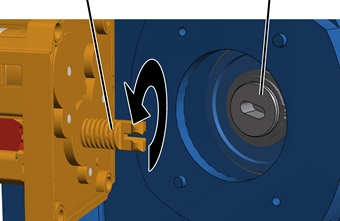

Démontage du fin de course de levage

Pour que le câble puisse être déroulé du tambour par moteur, le fin de course de levage doit être démonté. Sinon, le tambour à câble s'arrête dans la position la plus basse du crochet.



Fin de course de levage

Tourillon sur le tambour à câble

*   Ouvrir le boîtier du fin de course de levage.

*   Dévisser les vis (2x).

*   Retirer le fin de course de levage.

*   Laisser l'arbre du fin de course de levage dans sa position et ne pas le tourner.

Cela permet, dans beaucoup de cas, de supprimer le réglage du fin de course de levage après le remplacement du câble.

*   Sécuriser le fin de course de levage pour qu'il ne tombe pas ou s'accroche aux câbles de connexion.









Démontage du point fixe



Pince-câble

Extrémité du câble



*   Détacher le pince-câble.

*   Tirer le pince-câble de l'extrémité du câble.





Uniquement pour treuil à câble avec LIS-SE et remplacement de la boîte à coin avec coin

Si la boîte à coin ou le coin sont endommagés, ils doivent être remplacés.



Démontage de la boîte à coin

Boulon

Traverse à point fixe



Boîte à coin

*   Dévisser les vis à côtes du couvercle.

*   Retirer le couvercle du boulon.

*   Retirer le boulon de la traverse à point fixe et de la boîte à coin.

*   Retirer la boîte à coin de la traverse à point fixe.









Uniquement pour treuil à câble avec LIS-SV ou ABUControl et remplacement de la boîte à coin avec coin

Si la boîte à coin ou le coin sont endommagés, ils doivent être remplacés.



Démontage de la boîte à coin

Axe de mesure

Traverse à point fixe



Boîte à coin

*   Dévisser la vis à côtes M6x20 du support.

*   Retirer le support de l'axe de mesure.

*   Retirer l'axe de mesure de la traverse à point fixe et de la boîte à coin.

*   Retirer la boîte à coin de la traverse à point fixe.









Coin

Boîte à coin

Câble



*   Désenfoncer le coin de la boîte à coin et le retirer.





Si le coin est bloqué :

*   Démonter la boîte à coin.

*   Retourner la boîte à coin et taper par le haut pour retirer le coin.

Le coin peut ainsi être retiré plus facilement de la boîte à coin en tapant.







Boîte à coin

Boucle

Extrémité du câble

*   Pousser l'extrémité du câble hors de la boîte à coin.







Boîte à coin



Câble

*   Retirer le câble de la boîte à coin.





Retrait du câble du moufle inférieur

La protection du câble dans le moufle inférieur est endommagé si le câble est tiré rapidement du moufle inférieur le long de la protection du câble. Si la protection du câble doit être réutilisée, elle doit être préalablement démontée.

ABUS recommande de remplacer la protection du câble en même temps que le câble.



Schaden

Ne pas écarter violemment la protection du câble !

Si les moitiés de la protection du câble sont violemment écartées lors du démontage, les clips se tordent. Dans ce cas, il n'est plus possible d'installer la protection du câble de manière à ce qu'elle assure sa fonction.

À l'aide d'un tournevis, ouvrir la protection du câble avec précaution.





Sur toutes les ouvertures du moufle inférieur :

Tournevis

Carter du moufle inférieur



Protection du câble

*   Introduire sur le côté le tournevis entre protection du câble et carter du moufle inférieur comme indiqué sur l'illustration.

*   Avec le tournevis, décrocher simultanément les crochets de levage à droite et à gauche dans la protection du câble.

*   Séparer les 2 protections du câble et les retirer du moufle inférieur.





*   Mettre en place le moufle inférieur.

*   Retirer le câble du moufle inférieur.





Démontage du guidage du câble



Vis autotaraudeuse

Anneau guide-câble

Entraîneur

*   Laisser tourner par moteur le câble du tambour à câble.

Quelques enroulements de câble devraient rester encore sur le tambour à câble.

*   Dévisser l'entraîneur.





Anneau guide-câble

Entraîneur

*   Repousser latéralement l'entraîneur de l'anneau guide-câble.

●   L'anneau guide-câble peut maintenant tourner librement sur le tambour à câble.







Élément de serrage

Anneau guide-câble

Goupille élastique

*   Retirer la goupille élastique des éléments de serrage de l'anneau guide-câble.





Anneau guide-câble

Élément de serrage



Levier de tension

*   Ouvrir et desserrer le levier de tension de l'élément de serrage de l'anneau guide-câble.





Tambour à câble

Élément de serrage

Câble

Anneau guide-câble

*   Retirer du tambour à câble l'anneau guide-câble avec les éléments de serrage.





Retrait du câble du tambour à câble

Point fixe d'extrémité

Vis à tête cylindrique

Tambour à câble

Câble

*   Laisser tourner par moteur le câble du tambour à câble.

*   Desserrer les points fixes d'extrémité.

*   Retirer complètement le câble du tambour à câble.





Nettoyage et lubrification du tambour à câble

*   Nettoyer le tambour à câble.



*   Lubrifier le tambour à câble du début jusqu'à la 8e/10e spire environ.

*   Lubrifier le tambour à câble derrière la dernière spire.

Lubrifiant : « Molykote PG-75 ». Pour plus de détails, voir « Lubrifiants ».





*   Lubrifier le tambour à câble après la 8e/10e spire jusqu'à la dernière spire.

Lubrifiant : « Chainlife S ». Pour plus de détails, voir « Lubrifiants ».





Fixation du câble au tambour à câble

Schaden

Dérouler entièrement le câble jusqu'à ce qu'il ne présente plus de torsion !

S'il est mal déroulé, le câble sera plié et endommagé.

Ne pas tirer le câble vers le haut lorsque le câble enroulé est posé à plat.

Le câble enroulé doit être déroulé lorsqu'il est en position debout et verticale ; faire passer le câble sur le tambour à câble dans le sens dans lequel il était enroulé auparavant.





Tambour à câble

Vis à tête cylindrique

Câble

Point fixe d'extrémité

*   Dérouler entièrement le câble jusqu'à ce qu'il ne présente plus de torsion.

*   Nettoyer minutieusement les vis à tête cylindrique des points fixes d'extrémité.

Les vis à tête cylindrique étaient auparavant vissées avec un revêtement de blocage de vis ou un frein filet. Les résidus doivent être entièrement éliminés avant toute réutilisation de la vis à tête cylindrique.

Le revêtement de blocage de vis et le frein filet ne sont utilisables qu'une seule fois.

*   Pousser le câble sous les points fixes d'extrémité de manière à ce que la surlongueur du câble mesure environ 30°mm.

*   Visser les points fixes d'extrémité avec la vis à tête cylindrique et bloquer avec du frein filet (résistance moyenne).

Taille

Quantité

Couple de serrage

GM 5000

3

210 Nm

GM 6000

3

210 Nm

GM 7000

3

210 Nm/425 Nm

*   Tendre le câble et l'enrouler fermement et sans torsion 6 à 8 tours sur le tambour à câble.





Préparation du guidage du câble

Uniquement pour treuil à câble avec motoréducteur du dispositif de levage GM 5000 et GM 6000

Dans le cas d'un guidage du câble pour un treuil à câble avec motoréducteur du dispositif de levage GM 5000 ou GM 6000, les éléments de serrage doivent être accrochés à l'anneau guide-câble avec des clips. Les boulons à œillet servant au serrage de l'anneau guide-câble se trouvent en haut des éléments de serrage.



Boulon à œillet

Anneau guide-câble

Élément de serrage

Clips

*   Accrocher les 2 éléments de serrage avec les vis à œil dans le premier clip de l'anneau guide-câble.

*   Graisser de l'intérieur la rainure de l'anneau guide-câble.

Lubrifiant : « Molykote PG-75 ». Pour plus de détails, voir « Lubrifiants ».









Uniquement pour treuil à câble avec motoréducteur du dispositif de levage GM 7000

Dans le cas d'un guidage du câble pour un treuil à câble avec motoréducteur du dispositif de levage GM 7000, les éléments de serrage doivent être fixés à l'anneau guide-câble avec un boulon et un clip de sécurité SL. Les boulons à œillet servant au serrage de l'anneau guide-câble se trouvent en bas des éléments de serrage.



Éléments de serrage

Boulon

Anneau guide-câble



*   Enfoncer le boulon dans les éléments de serrage et l'anneau guide-câble.





Clip de sécurité SL

Boulon

Anneau guide-câble

Élément de serrage

*   Placer le clip de sécurité SL sur le boulon.

*   Graisser de l'intérieur la rainure de l'anneau guide-câble.

Lubrifiant : « Molykote PG-75 ». Pour plus de détails, voir « Lubrifiants ».









Montage du guidage du câble

Tambour à câble

Élément de serrage

Câble

Anneau guide-câble

*   Tirer sur le tambour à câble l'anneau guide-câble avec les éléments de serrage.

*   Positionner le câble entre les éléments de serrage.

*   Contrôler que les deux extrémités de l'anneau guide-câble se trouvent dans la même rainure du tambour à câble.

Un déplacement latéral des extrémités de l'anneau guide-câble est interdit.





Anneau guide-câble

Élément de serrage



Levier de tension

*   Accrocher le levier de tension des éléments de serrage dans l'anneau guide-câble, puis fermer.





Si nécessaire :

*   Rouvrir le levier de tension et régler l'anneau guide-câble avec les vis à œil de manière à ce que l'anneau guide-câble repose solidement sur le câble, mais puisse quand même tourner librement.







Élément de serrage

Anneau guide-câble

Goupille élastique

*   Pousser la goupille élastique dans les leviers de tension des éléments de serrage.





Montage de l'entraîneur

Anneau guide-câble

Entraîneur

*   Placer l'entraîneur sur le logement du tambour et le pousser latéralement dans l'anneau guide-câble.







Vis autotaraudeuse

Anneau guide-câble

Entraîneur

*   Visser l'entraîneur avec la vis autotaraudeuse M6x16. 5 Nm.





Mouflage du câble

Mouflage 2/1

Mouflage 4/1

*   Pour mouflage 2/1 : tirer sans torsion le câble du tambour à câble à travers le moufle inférieur.

*   Pour mouflage 4/1 : tirer sans torsion le câble du tambour à câble à travers le moufle inférieur, à travers la poulie de renvoi et à nouveau à travers le moufle inférieur.





Montage du point fixe

Uniquement pour treuil à câble avec LIS-SE et remplacement de la boîte à coin avec coin



Démontage de la boîte à coin

Boulon

Traverse à point fixe



Boîte à coin

*   Pousser la boîte à coin dans la traverse à point fixe.

*   Introduire le boulon dans la traverse à point fixe et la boîte à coin.

*   Visser le couvercle sur le boulon avec les 2 vis à côtes.

Taille

Vis à côtes

Couple de serrage

GM 5000

M6x12

19 Nm

GM 6000

M6x12

19 Nm

GM 7000

M8x16

42 Nm









Uniquement pour treuil à câble avec LIS-SV ou ABUControl et remplacement de la boîte à coin avec coin



Démontage de la boîte à coin

Axe de mesure

Traverse à point fixe



Boîte à coin

*   Pousser la boîte à coin dans la traverse à point fixe.

*   Introduire l'axe de mesure dans la traverse à point fixe et la boîte à coin.

La flèche qui se trouve sur l'axe de mesure doit pointer vers le bas !

*   Contrôler si le support est déformé.

S'il est déformé, le support doit être remplacé.

*   Pousser le support sur l'axe de mesure.

Le support doit pouvoir entrer dans la rainure de l'axe de mesure sans tension.

L'axe de mesure ne doit pas être prétendu !

*   Visser le support avec la vis à côtes M6x20. 19 Nm.











Boîte à coin



Extrémité du câble

*   Contrôler la lubrification de la boîte à coin et la lubrifier si nécessaire.

Lubrifiant : « Pâte haute température PBC 1574 ». Pour plus de détails, voir « Lubrifiants ».

*   Pousser l'extrémité du câble dans la boîte à coin depuis le bas.







Boîte à coin

Boucle

Extrémité du câble

*   Pousser l'extrémité du câble dans la boîte à coin depuis le haut de manière à former une boucle.

L'extrémité du câble dépasse en bas de la boîte à coin d'env. 150 mm.





Coin

Boîte à coin

Boucle



*   Poser le coin dans la boucle.





Coin

Boîte à coin

Câble



*   Tirer le câble d'un coup sec.

●   Le coin glisse dans la boîte à coin et le câble est serré.







Pince-câble

Extrémité du câble



*   Pousser le pince-câble sur l'extrémité du câble.

Le pince-câble se trouve env. 30 mm en dessous de la boîte à coin.

*   Visser le pince-câble.

Taille

Vis

Couple de serrage

GM 5000

M14

49 Nm

GM 6000

M14

49 Nm

GM 7000

M16

107 Nm





Montage de la protection du câble sur le moufle inférieur

Sur toutes les ouvertures du moufle inférieur :



Profil de raccordement

Protection du câble



*   Tenir la protection du câble contre le câble comme indiqué sur l'image.

*   Pousser vers le bas la protection du câble avec la fourche avant le long du câble et la placer ainsi avec l'extrémité arrière sous le profil de raccordement.





Protection du câble

Carter du moufle inférieur

*   Pousser d'abord la protection du câble dans le carter du moufle inférieur du côté de la patte courte.

*   Pousser ensuite la protection du câble dans le carter du moufle inférieur du côté de la patte longue.





Protection du câble



*   Placer la seconde protection du câble en bas dans le profil de raccordement.

*   Pousser vers le bas la protection du câble derrière le profil de raccordement et l'installer en haut sur le câble.

*   Pousser d'abord la protection du câble dans le carter du moufle inférieur du côté de la patte courte.

*   Pousser ensuite la protection du câble dans le carter du moufle inférieur du côté de la patte longue.





*   Emboîter les 2 protections du câble avec les pattes et les presser ensemble.

●   Un claquement se fait entendre.





Fin du remplacement du câble

*   Enrouler complètement le câble par moteur.





Uniquement pour ABUControl

Si le treuil à câble est équipé de la commande ABUControl, consulter le manuel du produit « ABUControl » au chapitre « Remplacement du câble » afin de terminer le remplacement du câble.

Les étapes suivantes sont décrites dans ce manuel.









Uniquement pour système électrique 3 ABUS avec commande par contacteurs ou ABULiner



Monter le fin de course de levage

*   Placer le crochet de levage dans la position précédemment notée.





Arbre

Bride du palier

*   Ouvrir le couvercle du boîtier de sélecteur de fin de course levage du tambour à câble.

*   Tourner l'arbre du fin de course de réducteur de manière à l'aligner sur le trou oblong de la bride du palier du tambour à câble.







Vis en matière plastique B6,3x25

Platine de contacteurs à cames



*   Introduire l'arbre du fin de course de réducteur dans le trou oblong de la bride du palier et placer le fin de course sur les deux chevilles.

*   Visser le fin de course de réducteur avec les vis en matière plastique B6,3x25. 2,5 Nm.





Raccordement du fin de course de levage

*   Enficher le connecteur du câble de connexion sur la platine de contacteurs à cames.

*   Fermer le couvercle du logement.





Si les points de commutation sont décalés :

Normalement, le réglage du fin de course de levage après le remplacement du câble peut être supprimé dans beaucoup de cas, la position du crochet de levage ayant été auparavant mesurée, puis rejointe. Dans certains cas (par ex. si le câble est très endommagé ou mal enroulé sur le tambour à câble), il se peut que les points de commutation doivent être reréglés.



*   Réinitialiser les points de commutation du limiteur de course inférieure, du limiteur de course supérieure et du limiteur de course de secours.

Pour système électrique 3 ABUS avec commande par contacteurs : voir le manuel du produit « Fin de course de réducteur ABUS ».

Pour système électrique 3 ABUS avec ABULiner : voir le manuel du produit « Commande à variateur de fréquence de la vitesse de levage pour système électrique 3 ABUS »









Contrôle de la saillie du coin

*   Accrocher la charge au crochet de levage, soulever et charger ainsi le câble.

*   Mesurer la saillie du coin et contrôler si les cotes indiquées dans le tableau sont respectées.

Taille

Saillie du coin pour nouveau treuil à câble

Saillie du coin maximale

Saillie du coin minimale

GM 5000

19 mm

22 mm

19 mm

GM 6000

28 mm

31 mm

28 mm

GM 7000

26 mm

28 mm

26 mm
