Remplacer le LIS-SE



Si le LIS est défectueux, il doit être remplacé.



Remarque

Lors de l'échange du LIS, comparer la tension de service du pont et celle du LIS !

Si la tension de service est incorrecte, le LIS risque d'être endommagé !





Lire les valeurs

Si le LIS est en mode veille :

*   Appuyer brièvement sur Entrée.

●   Les heures de service sont affichées.



En mode de service « levage » ou « descente » :

*   Appuyez sur Levage ou Descente.

●   La valeur momentanée du compteur d'heures de service est affichée sur l'écran pendant 3 secondes.

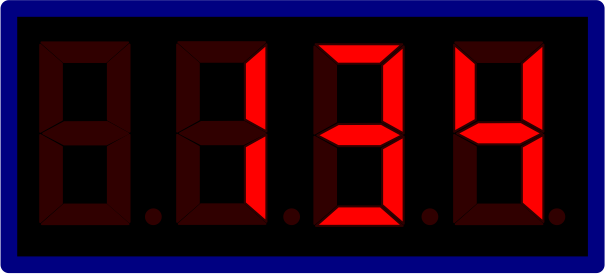

Exemple : heures de service

*   Noter les heures de service.

*   Uniquement avec mémoire des états de sollicitation théorique :
Noter la valeur de la mémoire des états de sollicitation théorique. Voir « P 5.2 Mémoire des états de sollicitation théorique ».

*   Noter les valeurs des paramètres P 2.1 et P 2.2.

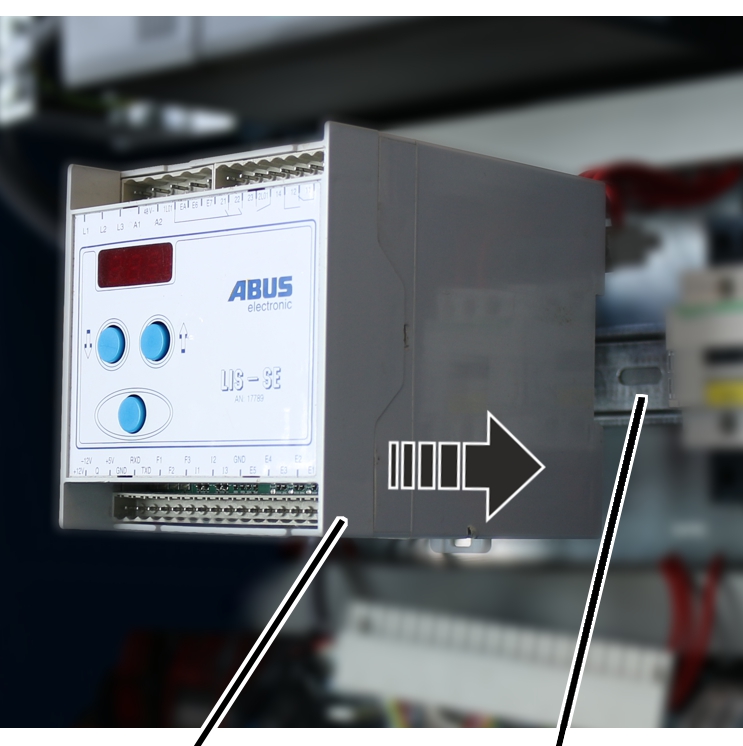

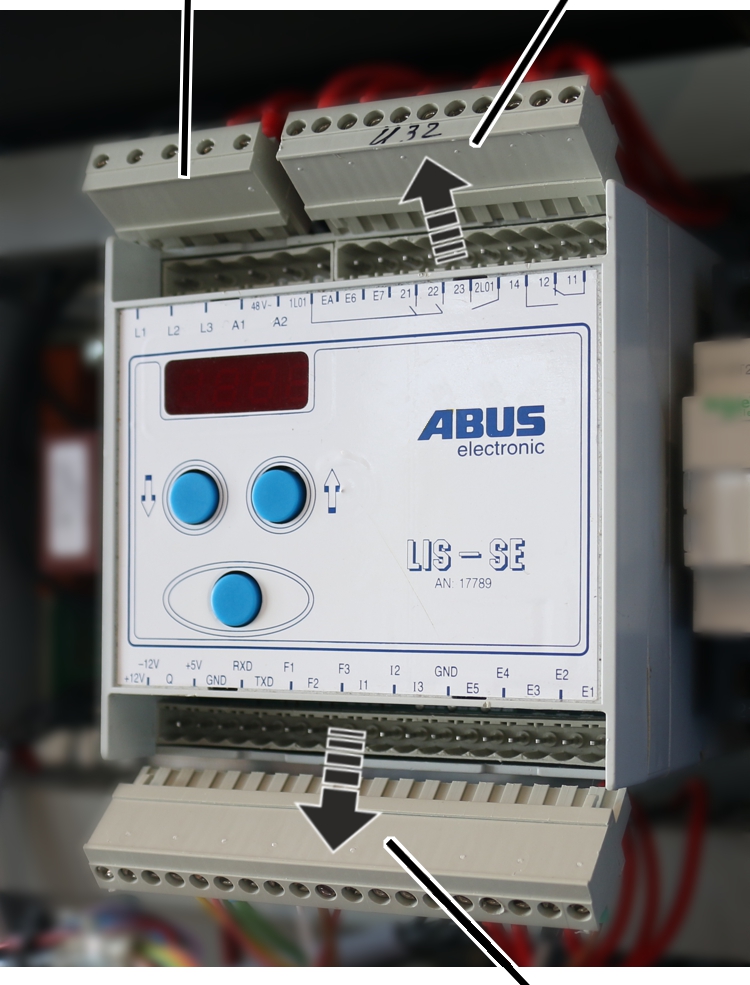

Démontage du LIS-SE

Barrette de bornes femelles

Barrette de bornes femelles



Barrette de bornes femelles

*   Mettre le pont hors tension.

*   Retirer les connecteurs femelles des connecteurs mâles du LIS-SE.





LIS-SE

Profilé chapeau

*   Retirer le LIS-SE du profilé chapeau.

*   Retirer le LIS-SE du coffret électrique du chariot de direction

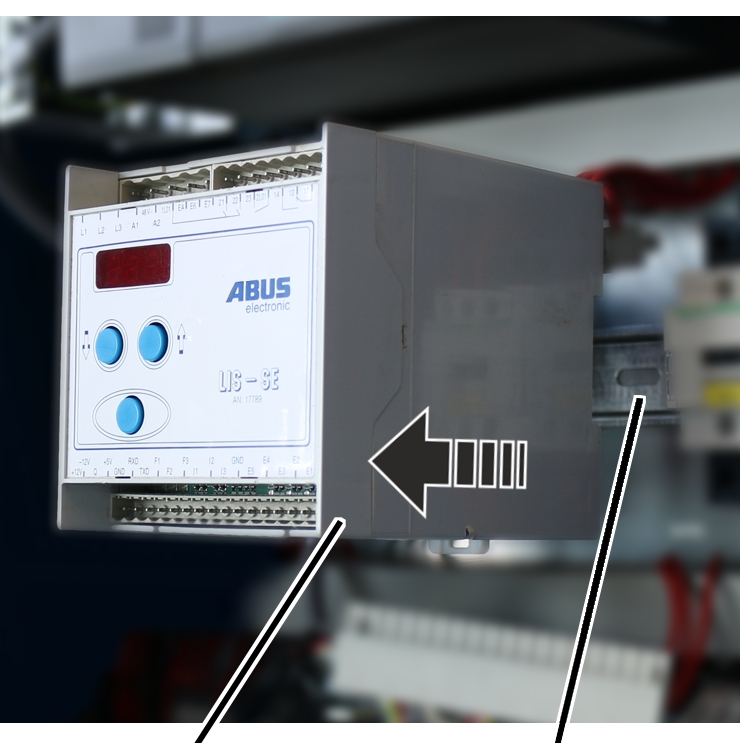

Montage du LIS-SE

LIS-SE

Profilé chapeau

*   Placer le nouveau LIS-SE dans le coffret électrique du chariot de direction.

*   Cliquer le LIS-SE sur le profilé chapeau.

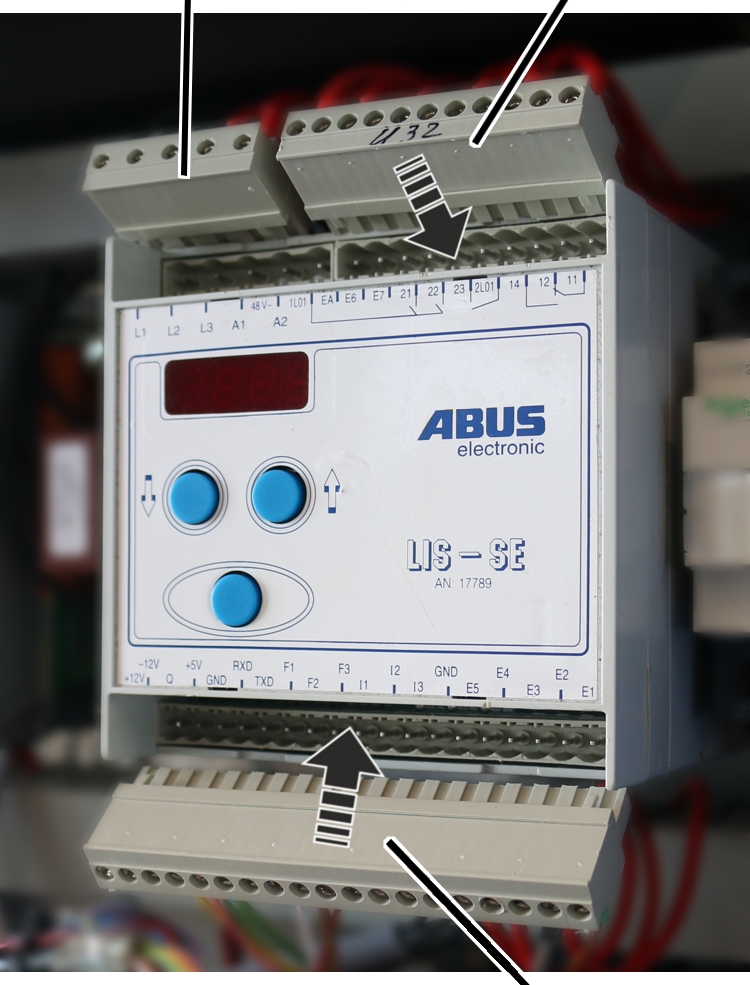

Barrette de bornes femelles

Barrette de bornes femelles



Barrette de bornes femelles

*   Insérer les connecteurs femelles dans les connecteurs mâles du LIS-SE.





Transmettre les valeurs

*   Activer le pont.

*   Uniquement avec mémoire des états de sollicitation théorique :
inscrire la valeur de démarrage au paramètre P 6.1.

*   Transposer les valeurs des paramètres P 2.1 et P 2.2. dans le nouveau LIS-SE.

*   Si les valeurs ne peuvent pas être transmises et acceptées, un apprentissage est nécessaire. Voir « Effectuer les réglages par défaut ».

*   Écrire les heures de service et la valeur de la mémoire des états de sollicitation théorique sur le boîtier du nouveau LIS-SE.
