Effectuer les réglages par défaut

Au niveau de paramètres, les signaux de commande Levage et Descente sont en général hors service, à moins qu'il soit signalé dans le paramètre correspondant que Levage/Descente sont possibles.

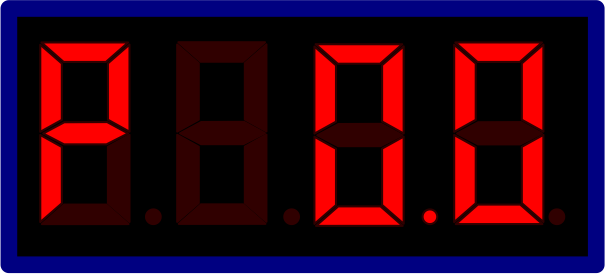

Sélectionner le paramètre souhaité avec les touches flèches et effectuer les réglages.

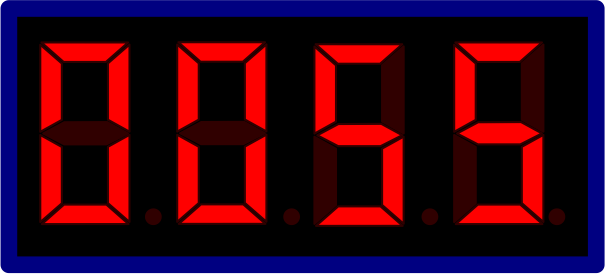

Jusqu'à 10 t, la capacité maximale peut être réglée par étapes de 100 kg. Au-delà de 10 t, la capacité maximale peut être réglée par étapes de 500 kg et, au-delà de 20 t, la capacité maximale peut être réglée par étapes de 1 t.

Pour les moteurs ABUS, vous trouverez aux pages suivantes un tableau contenant le type de moteur concerné. Voir « P 1.1 Type de moteur ». Le numéro correspondant peut être sélectionné dans le paramètre.

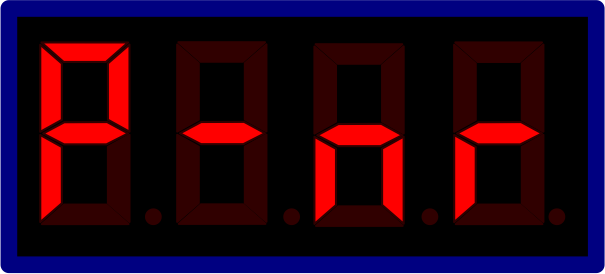

Sélectionner le numéro correspondant du type de moteur avec les touches flèches.

Lorsqu'un type de moteur a été sélectionné dans le tableau, il n'est pas nécessaire de régler les paramètres P 1.2 et P 1.3. Ceux-ci sont automatiquement réglés.

Uniquement avec type de moteur 0

Si le type de moteur approprié ne figure pas dans le tableau (voir P 1.1 Type de moteur) ou correspond au numéro 0, les paramètres P 1.2 et P 1.3 doivent être réglés.

Saisir la résistance du bobinage (P 1.2)

Ce paramètre permet de saisir la résistance ohmique du bobinage pour la vitesse de levage rapide et lente. La résistance du bobinage [en ohms] est mesurée directement sur le moteur ou, pour la commande centrale, sur le contacteur K23.

Régler le paramètre :

Sélectionner le paramètre P 1.2 avec les touches flèches.

Appuyer brièvement sur Entrée.

● Le paramètre est ouvert.

● La valeur actuelle de la résistance du bobinage pour la vitesse de levage lente s'affiche.

Appuyer brièvement sur Entrée.

● La valeur actuelle de la résistance du bobinage pour la vitesse de levage rapide s'affiche.

Appuyer brièvement sur Entrée.

● « └ - - » s'affiche sur l'écran.

Appuyer Entrée jusqu'à ce que « Code » apparaisse sur l'écran.

Appuyer longuement sur Entrée.

Saisir le code 1443.

Appuyer brièvement sur Entrée.

Avec les touches flèches, saisir la première valeur du bobinage [en ohms] pour la vitesse de levage lente.

Appuyer brièvement sur Entrée.

Avec les touches flèches, saisir la deuxième valeur du bobinage [en ohms] pour la vitesse de levage rapide.

Appuyer brièvement sur Entrée.

● Les valeurs sont enregistrées.

Saisir le facteur de correction de courant (P 1.3)

Ce paramètre permet de saisir le facteur de correction des modules convertisseurs de courant d'ABUS. Utiliser les valeurs du tableau suivant.

Plage de mesure	IN [A] module convertisseur de courant	Facteur de correction	Numéro d'article
0	3	0115	19683
I	8	0306	9743
II	16	0613	9744
III	23	0873	9745
IV	36	1381	9746
V	60	2344	9747
VI	136	5169	19682

Sélectionner le paramètre P 1.3 avec les touches flèches.

Appuyer brièvement sur Entrée.

● Le paramètre est ouvert.

● La valeur actuelle est affichée.

Appuyer longuement sur Entrée.

Avec les touches flèches, saisir la valeur qui se trouve dans le tableau.

Appuyer brièvement sur Entrée.

● La valeur est enregistrée.

Uniquement avec point de commutation dépendant de la charge

Si un point de commutation dépendant de la charge est nécessaire, il peut être réglé au paramètre P 4.0. Sinon, on peut sauter ce réglage.

Régler le point de commutation dépendant de la charge (P 4.0)

Ce paramètre permet de régler le point de commutation dépendant de la charge entre 0 % et 110 % de la capacité maximale. La valeur est réglable par étapes de 2 %.

Le point de commutation dépendant de la charge est activé lorsque l'entrée EA du LIS-SE est active. Cela permet de réaliser par exemple des zones de charge partielle (capacité maximale réduite de la poutre principale, par exemple en bordure), qui sont activées par un interrupteur à levier en croix.

Sélectionner le paramètre P 4.0 avec les touches flèches.

Appuyer brièvement sur Entrée.

Régler la valeur entre 0 % et 110 % de la capacité maximale.

Appuyer brièvement sur Entrée.

● La valeur est sauvegardée.

Ce paramètre permet de régler le point de commutation du limiteur de charge entre 0 % et 110 % de la capacité maximale. La valeur est réglable par étapes de 2 %.

Ce point de commutation est activé lorsque l'entrée EA du LIS-SE n'est pas active.

Toutes les étapes suivantes doivent être entièrement effectuées ; sinon, le réglage n'est pas terminé et des messages d'erreur apparaissent !

Pour le réglage avec charge d'essai, on nécessite une charge d'essai dont on connaît le poids. La charge d'essai doit correspondre à 80 % de la capacité maximale !

La charge d'essai doit correspondre à au moins 40 % de la capacité maximale. Si un réglage a été effectué avec une charge d'essai comprise entre 40 % et 80 % de la capacité maximale, cela doit être consigné dans le livret d'inspection !

Plus la charge d'essai correspond à la capacité maximale, plus le poids de la charge est indiqué avec précision.

Dans la suite, plusieurs mesures sont effectuées. Après chaque mesure, le crochet de levage peut être abaissé afin que la hauteur de levage soit suffisante pour la mesure suivante.

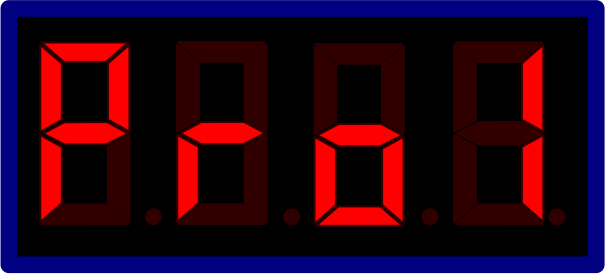

À vitesse de levage lente, appuyer sur « levage » jusqu'à ce que le moteur de levage s'arrête de lui-même.

● La mesure de la puissance du champ magnétique tournant à vitesse de levage lente a été effectuée.

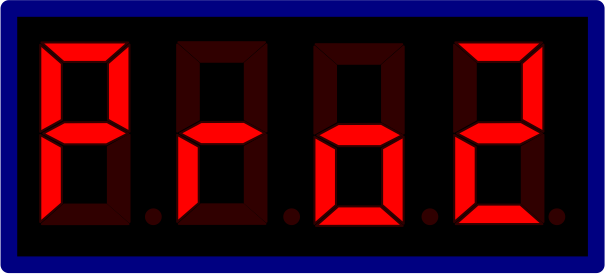

À vitesse de levage rapide, appuyer sur « levage » jusqu'à ce que le moteur de levage s'arrête de lui-même.

● La mesure de la puissance du champ magnétique tournant à vitesse de levage rapide a été effectuée.

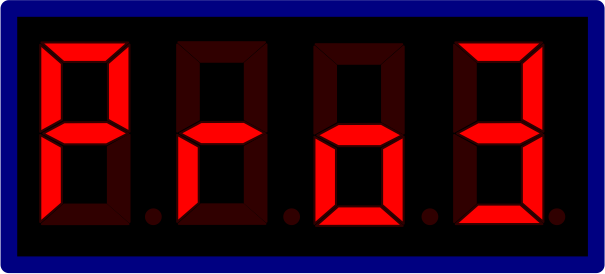

À vitesse de levage lente, appuyer sur « levage » jusqu'à ce que le moteur de levage s'arrête de lui-même.

● La mesure de la puissance du champ magnétique tournant à vitesse de levage lente avec charge d'essai a été effectuée.

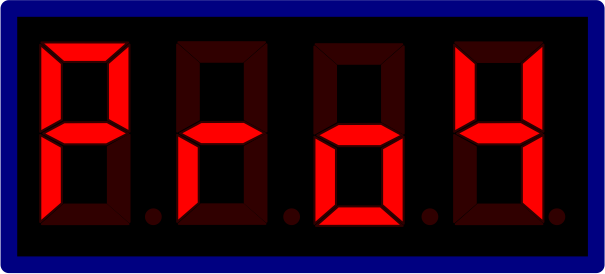

À vitesse de levage rapide, appuyer sur « levage » jusqu'à ce que le moteur de levage s'arrête de lui-même.

● La mesure de la puissance du champ magnétique tournant à vitesse de levage rapide avec charge d'essai a été effectuée.

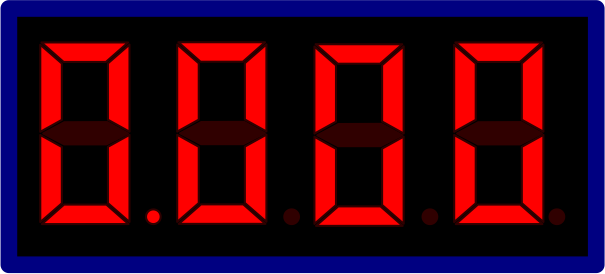

Le LIS-SE passe en mode de mesure avec charge d'essai et 0.000 apparaît à l'écran.

Soulever la charge d'essai et, à vitesse de levage rapide, appuyer sur « levage » jusqu'à ce que le moteur de levage s'arrête de lui-même.

La valeur a le droit de différer de ±10 %. Sinon, la mesure doit être répétée.

Quitter le niveau de paramètres avec le paramètre P 9.9 pour confirmer les réglages.

Appuyer sur « descente » pendant environ 2 secondes pour terminer le réglage.

Le niveau de paramètres doit toujours être quitté par le paramètre P 9.9 pour que les valeurs soient enregistrées et que le limiteur de charge soit à nouveau actif !
