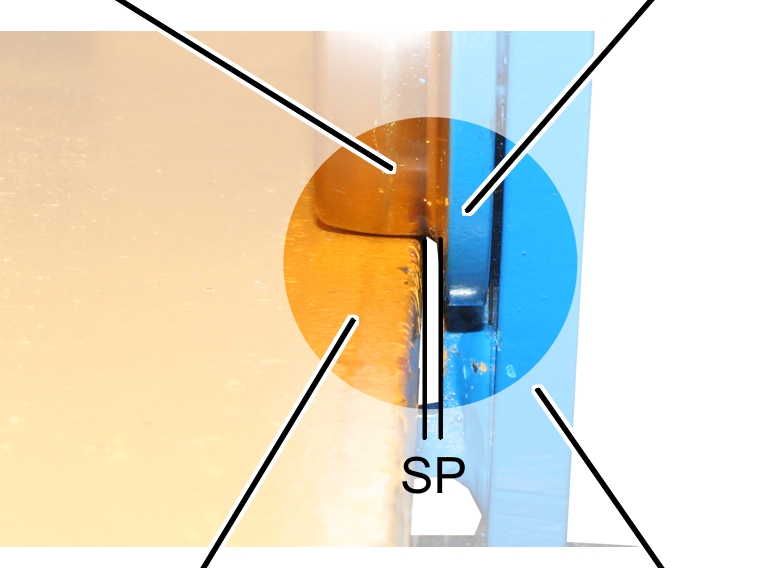

Galet
Joue de galet
Aile
Châssis latéral
Aperçu général :
|
|
Valeur maximum |
|
Jeu entre l'aile et la joue du galet SP |
2 mm de chaque côté |
|
Galet |
Joue de galet | |
|
| ||
|
Aile |
Châssis latéral | |
Mesurer le jeu de la joue de
galet SP (distance entre l'aile et la joue du galet) des deux côtés du chariot
de translation. La valeur mesurée ne doit pas dépasser 2 mm de chaque
côté.
Si le jeu entre l'aile et la
joue du galet SP est trop grand, il faut le régler de nouveau en retirant
quelques bagues d'écartement. Voir « Réglage du jeu entre l'aile et
la joue du galet°».
